Помпа дволопатева

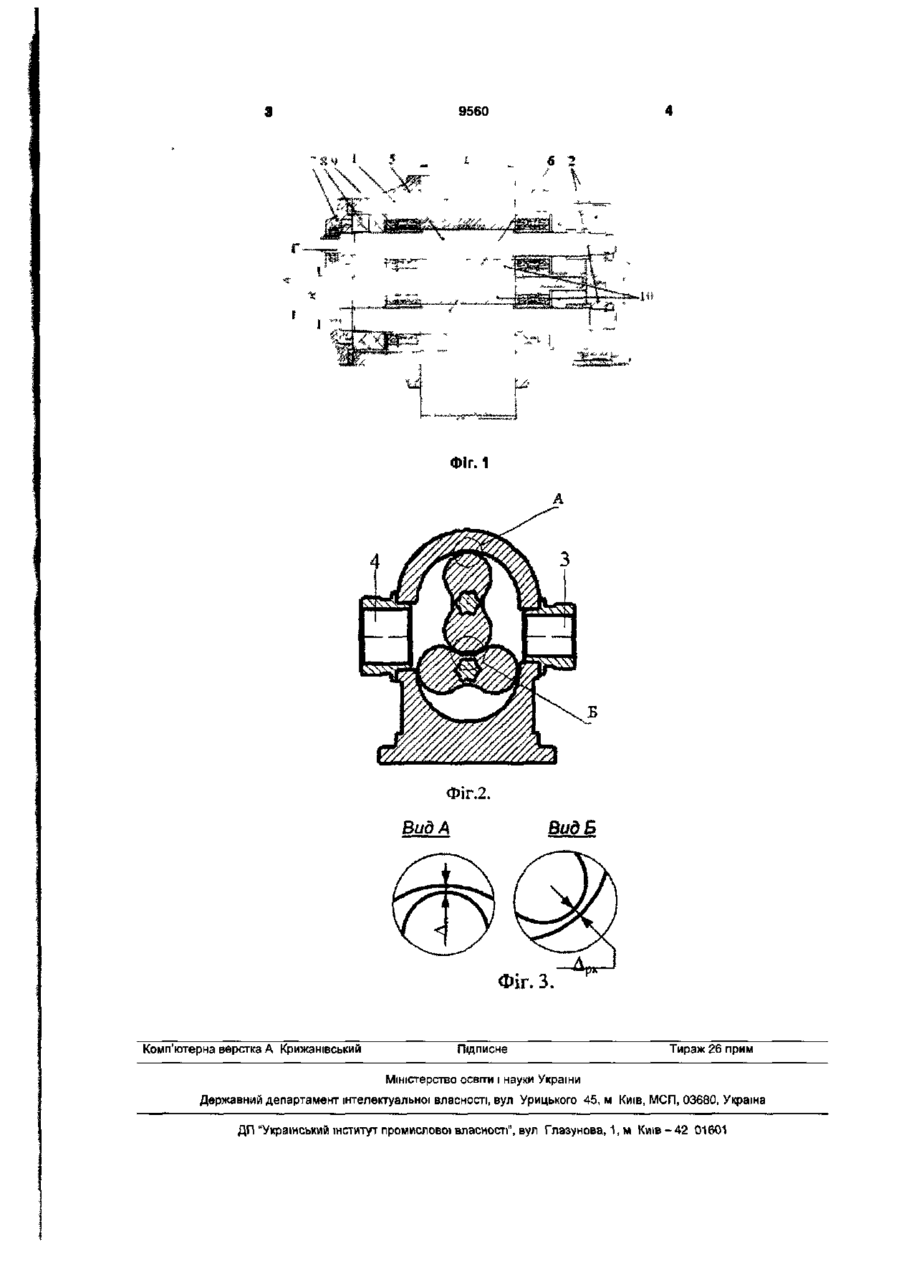

Помпа дволопатева, що складається з корпусу, двох шестерень, вхідного і вихідного патрубків, ведучого та веденого валів, двох кришок, підшипників та гумових сальників, яка відрізняється тим, що помпу оснащено дволопатевими роторами. Корисна модель відноситься до галузі пожежної техніки і застосовується для всмоктування води з відкритих джерел води або від гідрантів та подачі її для гасіння пожежі. Відома шестеренчаста помпа НШН-600 (ТУ 40-66), що складається з корпуса, двох шестерень, вхідного і вихідного патрубків, ведучого та веденого валів, двох кришок, ПІДШИПНИКІВ та гумових сальників. Однак у відомій шестеренчастій помпі НШН600 робочими елементами є шестірні, що зменшує робочий об'єм помпи і як наслідок зменшує її продуктивність, та знижує надійність внаслідок експлуатації зубчастого зачеплення в середовищі води із відкритих водойм. В основу корисної моделі поставлено завдання створити помпу, в якій використання дволопатевих роторів дозволило б збільшити продуктивність помпи. Поставлене завдання вирішується тим, що помпа, що складається з корпуса, двох шестерень, вхідного і вихідного патрубків, ведучого та веденого валів, двох кришок, підшипників та гумових сальників, згідно з корисною моделлю, помпу оснащено дволопатевими роторами. Встановлення в помпі дволопатевих роторів дозволяє збільшити її робочий об'єм та продуктивність, а також підвищити надійність помпи. На Фіг.1 - подано загальний вигляд помпи, Фіг.2 - подано вигляд з боку, Фіг.З - подано вид А і вид В із зазорами між роторами і корпусом, де 1 корпус; 2 - шестерня; 3 - вхідний патрубок; 4 - вихідний патрубок; 5 - ведучий вал; 6 - ведений вал; 7- кришка; 8 - підшипник; 9 - сальник; 10 - дволопатевий ротор. Помпа складається з корпуса 1, в якому розміщено дві шестерні 2. На корпусі є два патрубки вхідний 3 і вихідний 4. В корпусі 1 розміщено ведучий 5 та ведений 6 вали, дві кришки 7, підшипники 8 та гумові сальники 9. На валах 5 та 6 встановлено дволопатеві ротори 10. Помпа працює наступним чином. Під час обертання ведучого вала 5 дволопатеві ротори 10 обертаються в протилежні сторони, створюють розрідження у середині помпи та через вхідний патрубок 3 всмоктують воду. Вода виштовхується через вихідний патрубок 4. На валах 5 та 6 встановлено дві шестірні 2, що знаходяться в зачепленні і сприяють обертанню дволопатевих роторів 10 в протилежні сторони. о (О 9560 6 2 Фіг. 1 Фіг.2. Вид А Вид Б Фіг. 3. Комп'ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 01601
