Велосипед з додатковим привідним механізмом
Формула / Реферат
Велосипед з додатковим привідним механізмом, що має кермо, сидіння, раму, колеса, привідний механізм, що складається з привідної зірочки, розташованої з правої сторони каретки, та веденої зірочки, розташованої з правої сторони на осі заднього колеса, які з'єднані ланцюговою передачею, який відрізняється тим, що має маховик, розташований на осі заднього колеса, і регулюючий пристрій його включення і виключення, при цьому маховик має можливість обертатися незалежно від заднього колеса велосипеда, має додатковий привідний механізм з більшим передаточним числом, ніж основна ланцюгова передача, який складається з другої ведучої зірочки, розташованої з лівої сторони каретки, яка з'єднана додатковим ланцюгом з маховиком через ведену зірочку, розташовану з лівої сторони заднього колеса.
Текст

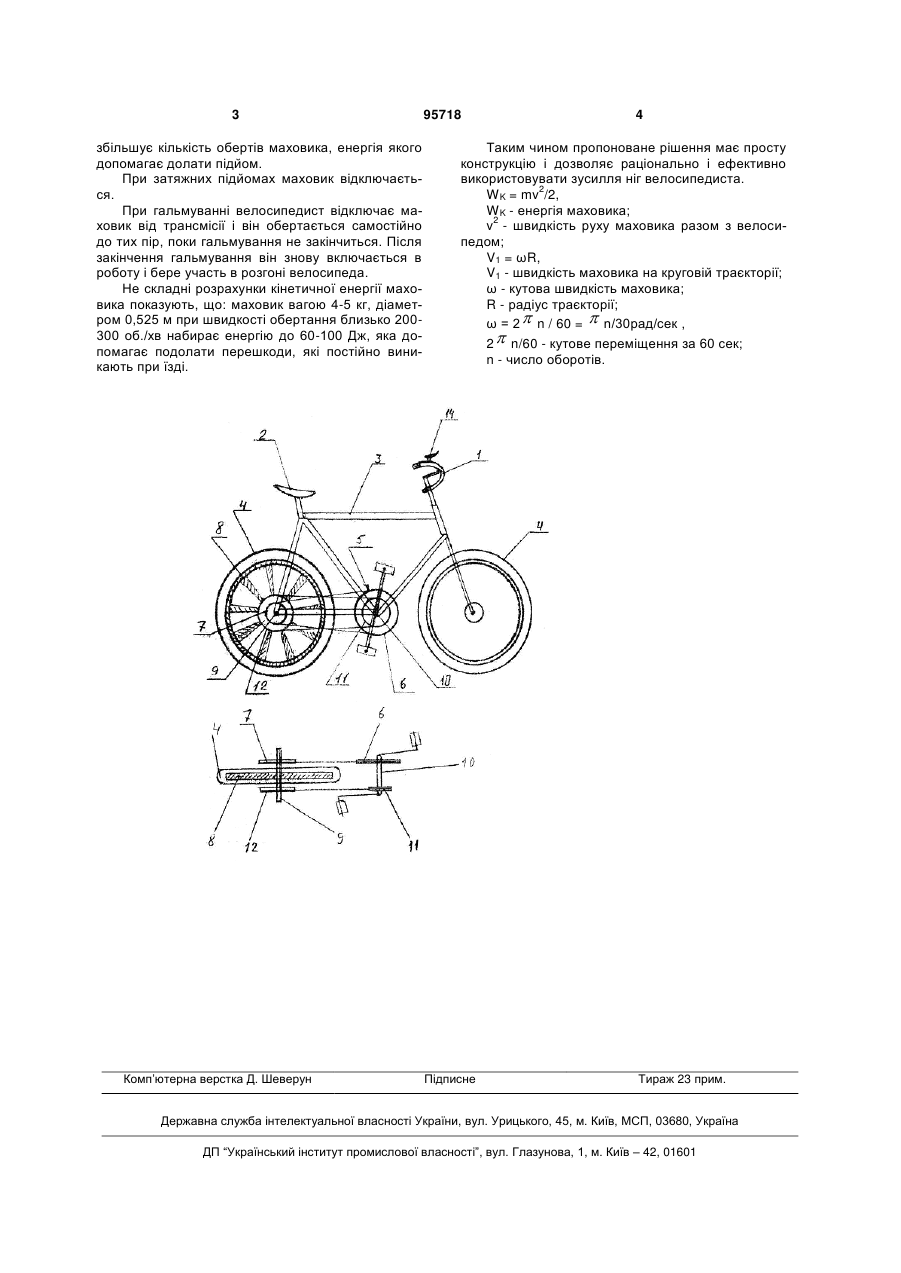

Велосипед з додатковим привідним механізмом, що має кермо, сидіння, раму, колеса, привідний механізм, що складається з привідної зірочки, 3 збільшує кількість обертів маховика, енергія якого допомагає долати підйом. При затяжних підйомах маховик відключається. При гальмуванні велосипедист відключає маховик від трансмісії і він обертається самостійно до тих пір, поки гальмування не закінчиться. Після закінчення гальмування він знову включається в роботу і бере участь в розгоні велосипеда. Не складні розрахунки кінетичної енергії маховика показують, що: маховик вагою 4-5 кг, діаметром 0,525 м при швидкості обертання близько 200300 об./хв набирає енергію до 60-100 Дж, яка допомагає подолати перешкоди, які постійно виникають при їзді. Комп’ютерна верстка Д. Шеверун 95718 4 Таким чином пропоноване рішення має просту конструкцію і дозволяє раціонально і ефективно використовувати зусилля ніг велосипедиста. 2 WK = mv /2, WK - енергія маховика; 2 v - швидкість руху маховика разом з велосипедом; V1 = ωR, V1 - швидкість маховика на круговій траєкторії; ω - кутова швидкість маховика; R - радіус траєкторії; ω = 2 n / 60 = n/30рад/сек , 2 n/60 - кутове переміщення за 60 сек; n - число оборотів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBicycle with additional drive mechanism
Автори англійськоюKuzmenko Hryhorii Petrovych
Назва патенту російськоюВелосипед с дополнительным приводным механизмом
Автори російськоюКузьменко Григорий Петрович
МПК / Мітки
МПК: B62M 1/00
Мітки: механізмом, додатковим, велосипед, привідним
