Пристрій для провітрювання тупикової виробки при бурошнековому добуванні корисних копалин

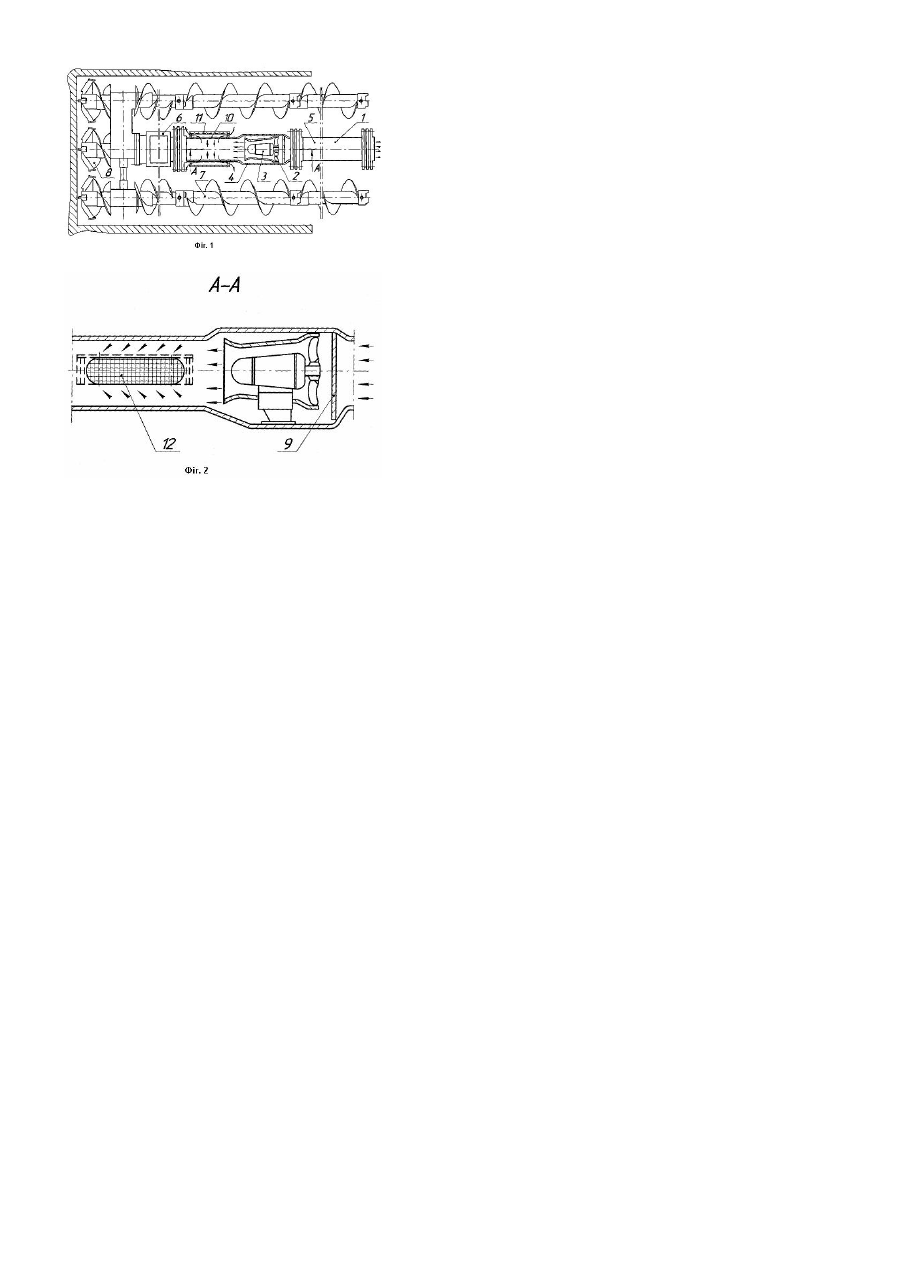

Корисна модель стосується гірничодобувної промисловості і може бути використана для провітрювання тупикових порожнин виробок великої довжини при механізованому добуванні корисних копалин бурошнековим комплексом. Відомий пристрій для провітрювання тупикової виробки при бурошнековому добуванні корисних копалин, який містить вентилятор, установлений поза межами свердловини, та секційний трубопровід, з'єднаний з оснащеним буровим органом шнековим поставом, і виконаний з можливістю приєднання до вентилятора [Патент Російської Федерації №2026489 СІ; МПК 6: Е21С1/100; опубл. 10.01.1995р.]. Відоме технічне рішення не забезпечує можливості неперервного провітрювання свердловини при виконанні монтажно-демонтажних операцій зі шнековим поставом, що знижує ефективність провітрювання свердловини. Найближчим аналогом є пристрій для провітрювання тупикової виробки при бурошнековому добуванні корисних копалин, який містить шахтовий відцентровий вентилятор, установлений поза межами свердловини, і жорсткий секційний трубопровід, перехідна секція якого одним кінцем жорстко з'єднана з головною секцією шнекового поставу, оснащеного буровим органом, а другим кінцем жорстко з'єднана з лінійною секцією трубопроводу. У кожній лінійній секції трубопроводу виконаний отвір і клапан у вигляді еластичного трубчастого елемента, закріпленого основою і одним кінцем до внутрішньої поверхні секції і не закріпленого другим кінцем. Жорсткий секційний трубопровід оснащений двома гнучкими відводами для забезпечення можливості з'єднання з джерелом подачі повітря - шахтовим відцентровим вентилятором. При виконанні монтажно-демонтажних операцій з нарощування секцій шнекового поставу і секцій трубопроводу свіже повітря у трубопровід подається неперервно шляхом з'єднання одного з гнучких відводів з отвором секції трубопроводу, яка розташована попереду секції, яку нарощують [Патент України №41935 С2; МПК 7: E21F1/00, 1/04, опубл. 15.10.2001p.]. У відомому пристрої конструктивне виконання кожної лінійної секції з отвором і клапаном у вигляді прогумованої тканини, який перекриває отвір під час роботи комплексу, по-перше, не перешкоджає витоку повітря з трубопроводу і, по-друге, не виключає можливості попадання штибу у трубопровід. Крім того, при провітрюванні тупикових виробок великої довжини (до 85м), в міру нарощування лінійних секцій трубопроводу зменшується тиск повітря, яке надходить у порожнину вибою, що у сукупності з вищевказаним знижує ефективність провітрювання тупикової виробки. В основу корисної моделі поставлена задача створення пристрою для провітрювання тупикової виробки, в якому, завдяки новому взаємному розташуванню секційного трубопроводу і шахтового вентилятора, конструктивно виконаного по-новому, забезпечується підвищення ефективності провітрювання тупикової виробки великої довжини. Поставлена задача вирішується тим, що у відомому пристрої для провітрювання тупикової виробки при бурошнековому добуванні корисних копалин, який містить шахтовий вентилятор і жорсткий секційний трубопровід, перехідна секція якого одним кінцем жорстко з'єднана з головною секцією шнекового поставу, оснащеного буровим органом, а другим кінцем жорстко з'єднана з лінійною секцією трубопроводу, згідно з корисною моделлю, шахтовий вентилятор виконаний осьовим, споряджений електроприводом і установлений у перехідній секції трубопроводу, в якій вікна виконані кожне з щитком і захисною сіткою, а поблизу вхідного колектора вентилятора розміщена запобіжна сітка. Пристрій, що заявляється, забезпечує підвищення ефективності провітрювання тупикової виробки. Це пояснюється таким. Осьовий шахтовий вентилятор, споряджений електроприводом і установлений у перехідній секції трубопроводу, тобто у безпосередній близькості від порожнини вибою, яку провітрюють, забезпечує неперервне нагнітання під тиском струменя свіжого повітря у тупикову порожнину виробки, що підвищує інтенсивність розбавлення метану свіжим повітрям до вибухобезпечних концентрацій. При цьому розміщення металевої сітки поблизу вхідного колектора вентилятора виключає можливість попадання у вхідний колектор сторонніх частинок з повітрям, що надходить, а виконання кожного вікна із захисним щитком і захисною сіткою перешкоджає попаданню твердих частинок корисних копалин та породи у перехідну секцію трубопроводу, забезпечуючи безперебійну роботу вентилятора. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд пристрою для провітрювання тупикової виробки; на Фіг.2 - розріз за А - А Фіг.1. Пристрій для провітрювання тупикової виробки містить жорсткий секційний трубопровід 1 і осьовий шахтовий вентилятор 2 з електроприводом 3, установлений у перехідній секції 4 трубопроводу 1. Перехідна секція 4 одним кінцем жорстко з'єднана з лінійною секцією 5 трубопроводу 1, а другим кінцем жорстко з'єднана з головною секцією 6 шнекового поставу 7, оснащеного буровим органом 8. Перед вхідним колектором вентилятора 2, поблизу нього, розміщена металева запобіжна сітка 9. Кожне вікно 10 перехідної секції 4 виконано із захисним щитком 11 і захисною сіткою 12. Пристрій працює таким чином. Осьовим шахтовим вентилятором 2, установленим у перехідній секції 4, всмоктується свіже повітря у жорсткий секційний трубопровід із устя свердловини. Пройшовши секцію 4, свіже повітря, що надійшло, виштовхується під тиском крізь вікна 10 безпосередньо у порожнину вибою, де воно інтенсивно змішується з метаном, який виділяється у процесі роботи, знижуючи вибухонебезпечність останнього, і виходить до устя свердловини, де воно перемішується зі свіжим повітрям та розподіляється по штреку завдяки загальношахтовій депресії. При цьому металеві сітки 9 і 12, а також захисні щитки 11 на вікнах 10, запобігаючи можливості попадання сторонніх частинок у секцію 4, сприяють безперебійній роботі вентилятора 2 і, відповідно, неперервному провітрюванню тупикової порожнини виробки.
