Антенний відбивач

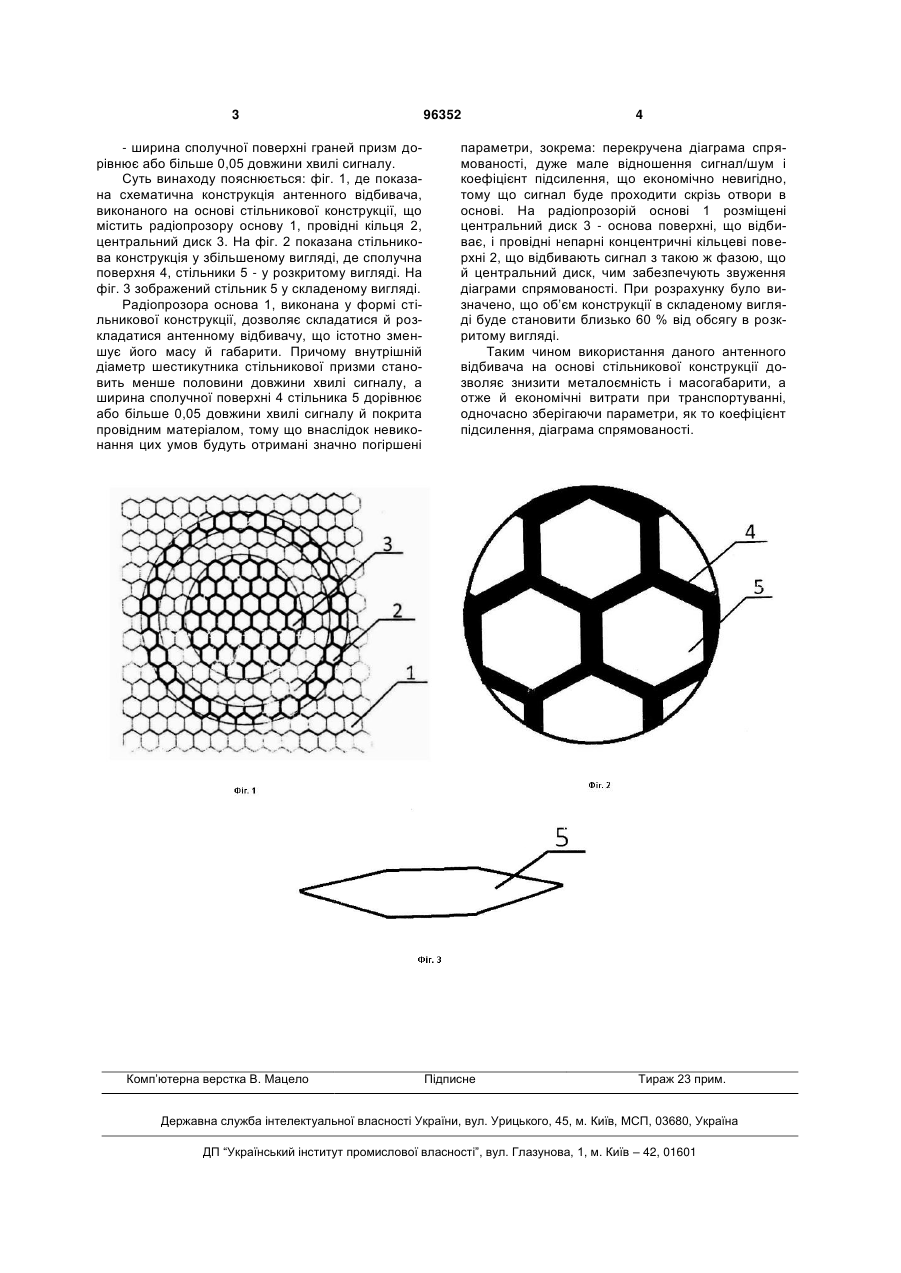

Антенний відбивач, що містить непарні провідні концентричні кільцеві поверхні, розташовані в одній площині на радіопрозорій основі, який відрізняється тим, що радіопрозора основа виконана у формі стільникової конструкції, яка складається із сукупності ідентичних призм і має функцію розкриття, при цьому внутрішній діаметр шестикутника стільникової призми становить менше половини довжини хвилі сигналу, а ширина сполучної поверхні граней призм дорівнює або більше 0,05 довжини хвилі сигналу й покрита провідним матеріалом. (19) (21) a201001794 (22) 19.02.2010 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ПАСЛЬОН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ВАХНОВА ОЛЕНА ВОЛОДИМИРІВНА, ЗАЙЦЕВА ЮЛІЯ ІГОРІВНА, МЕЛЬНИК ІРИНА ВАЛЕРІЇВНА (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) RU 2336544 C1, 20.10.2008. JP 2003280106, 02.10.2003. RU 2237268 C1, 27.09.2004. US 6229501 B, 8.05.2001. 3 - ширина сполучної поверхні граней призм дорівнює або більше 0,05 довжини хвилі сигналу. Суть винаходу пояснюється: фіг. 1, де показана схематична конструкція антенного відбивача, виконаного на основі стільникової конструкції, що містить радіопрозору основу 1, провідні кільця 2, центральний диск 3. На фіг. 2 показана стільникова конструкція у збільшеному вигляді, де сполучна поверхня 4, стільники 5 - у розкритому вигляді. На фіг. 3 зображений стільник 5 у складеному вигляді. Радіопрозора основа 1, виконана у формі стільникової конструкції, дозволяє складатися й розкладатися антенному відбивачу, що істотно зменшує його масу й габарити. Причому внутрішній діаметр шестикутника стільникової призми становить менше половини довжини хвилі сигналу, а ширина сполучної поверхні 4 стільника 5 дорівнює або більше 0,05 довжини хвилі сигналу й покрита провідним матеріалом, тому що внаслідок невиконання цих умов будуть отримані значно погіршені Комп’ютерна верстка В. Мацело 96352 4 параметри, зокрема: перекручена діаграма спрямованості, дуже мале відношення сигнал/шум і коефіцієнт підсилення, що економічно невигідно, тому що сигнал буде проходити скрізь отвори в основі. На радіопрозорій основі 1 розміщені центральний диск 3 - основа поверхні, що відбиває, і провідні непарні концентричні кільцеві поверхні 2, що відбивають сигнал з такою ж фазою, що й центральний диск, чим забезпечують звуження діаграми спрямованості. При розрахунку було визначено, що об’єм конструкції в складеному вигляді буде становити близько 60 % від обсягу в розкритому вигляді. Таким чином використання даного антенного відбивача на основі стільникової конструкції дозволяє знизити металоємність і масогабарити, а отже й економічні витрати при транспортуванні, одночасно зберігаючи параметри, як то коефіцієнт підсилення, діаграма спрямованості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
