Армуюча жаротривка плита вогнетривкої футерівки печі

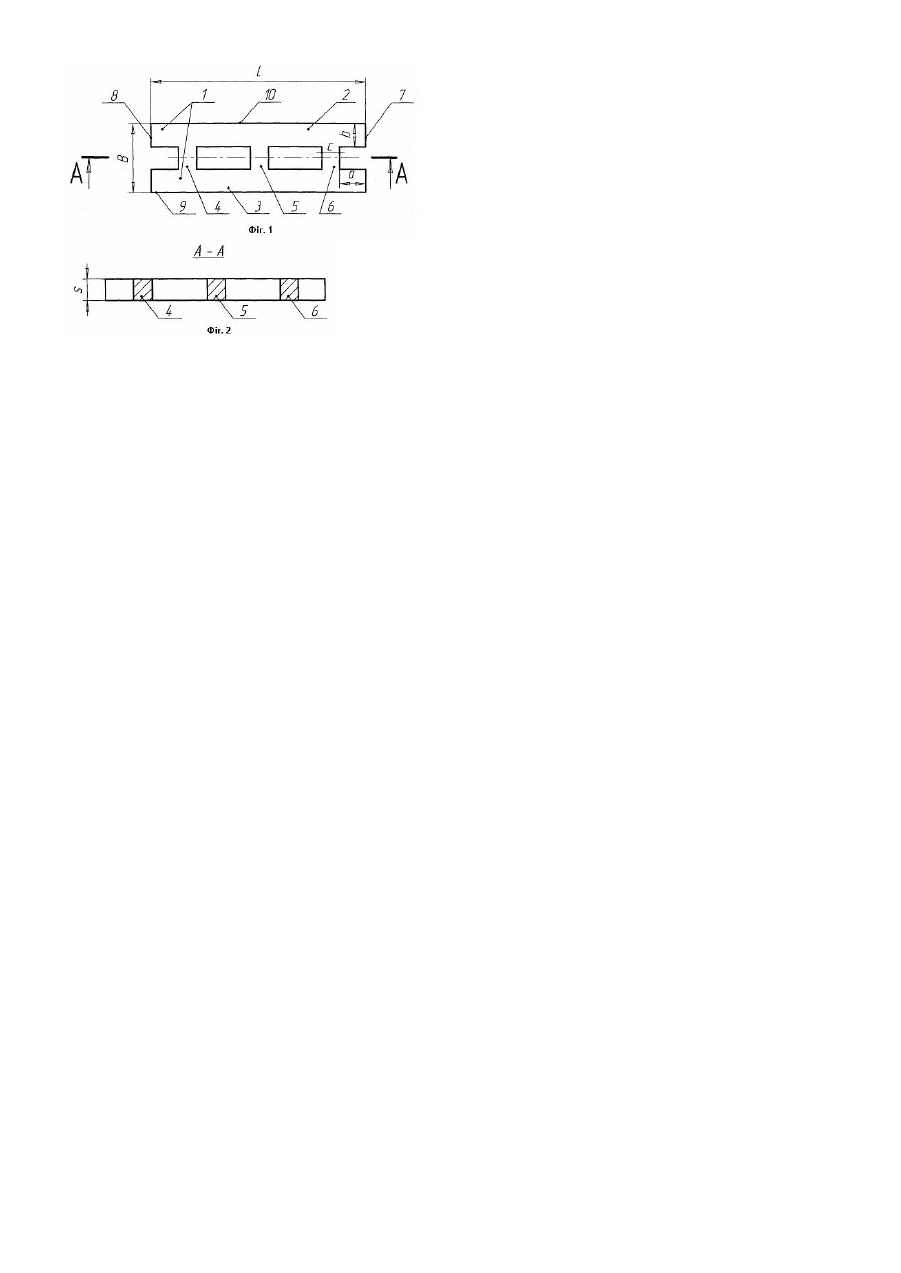

Корисна модель відноситься до конструкцій елементів високотемпературних печей, а більш конкретно до елементів кладки стін робочих камер печей і може бути використана у прокатних і ковальських цехах металургійних і машинобудівних заводів. Відомі конструкції стін високотемпературних печей, виконані з вогнетривких матеріалів, у яких роль армуючого елемента виконує зв'язка з вогнетривкого розчину [Металлургические печи. Атлас. 3-е издание. / Миткалинный В.И. и др. - М.: Металлургия, 1987. - 384с. - С.29-45]. Вадою відомих конструкцій стін з армуючою зв'язкою з вогнетривкого розчину є їхня недостатня стійкість, у результаті чого цілісність стін порушується і необхідні додаткові витрати часу та коштів на ремонт печей. Відомий елемент нагрівального колодязя у вигляді армованої кришки, що містить у якості армуючого елемента суцільнолиту металеву раму, яка складається з тіла рами, торців і боковин, і футерівку вогнетривким матеріалом [Аксельруд А.Г., С ухов И.И., Тымчак В.М. Нагревательные колодцы. - М.: Гос. Н.-техн. инф. по черной и цветной металлургии. 1962. - 236 с. - С.81-86]. Цей армуючий елемент кришки по технічній сутності є найбільш близьким до армуючої жаротривкої плиті вогнетривкої футерівки печей, що заявляється, і тому прийнятий як найближчий аналог. Ознаками відомого армуючого елемента, які збігаються із суттєвими ознаками армуючої жаротривкої плиті вогнетривкої футерівки печей, яка заявляється, є наявність тіла плити, торців і боковин. Недоліком відомого армуючого елемента є його значне жолоблення в процесі експлуатації, викликане несприятливим розподілом внутрішніх напружень у суцільнолитій металевій рамі такої конструкції, у результаті чого вогнетривка футерівка передчасно розтріскується й руйнується, а це вимагає додаткових витрат на ремонт печі. В основу пропонованої корисної моделі поставлена задача такого удосконалення армуючої жаротривкої плити вогнетривкої футерівки печі, що дозволило б підвищити стійкість футерівки шляхом зменшення жолоблення армуючої жаротривкої плити за рахунок оптимізації конструкції її частин, що зменшує витрати дорогого жаротривкого матеріалу і збільшує термін служби печі. Поставлена задача вирішується тим, що в армуючій жаротривкій плиті вогнетривкої футерівки печі, що містить тіло плити, торці і боковини, тіло плити розділене на частини, з'єднані перегородками, крайні з який установлені на відстані від торців рівній 0,1 ¸ 0 .5 довжини плити, при цьому ширина кожної частини плити дорівнює 0,1 ¸ 0,4 від загальної ширини плити. Новими ознаками армуючої жаротривкої плити вогнетривкої футерівки печі є те, що тіло плити розділене на частини, з'єднані перегородками, крайні з яких установлені на відстані від торців рівній 0,1 ¸ 0 .5 довжини плити, а ширина кожної частини плити дорівнює 0,1 ¸ 0,4 загальної ширини плити. Завдяки новим ознакам досягається мінімізація внутрішніх зональних напруг в армуючій жаротривкій плиті, що забезпечує мінімізацію її жолоблення і, у зв'язку з цим, цілісність вогнетривкої кладки опорного пояса; термін служби опорного пояса збільшується й знижуються витрати на ремонт колодязя. При установці крайніх перегородок на відстані менш 0,1 довжини плити погіршується міцність закріплення плити у вогнетривкій кладці стін; при відстані рівній 0,5 довжини плити установлюється тільки одна перегородка, що знижує жорсткість плити і приводить до зросту жолоблення. При ширині кожної частини плити меншої 0,1 загальної ширини плити зменшується міцність плити. При ширині кожної частини плити більшої 0,4 загальної ширини плити збільшується жолоблення плити, що веде до руйнування вогнетривкої кладки. Конструкція армуючої жаротривкої плити вогнетривкої футерівки печі пояснюється кресленнями, на яких: - Фіг.1 - вид зверху на армуючу плиту; - Фіг.2. - розріз плити по А-А. Армуюча жаротривка плита вогнетривкої футерівки печі містить тіло 1 плити (Фіг.1), розділене на частини 2 і 3, з'єднані перегородками 4, 5, 6 (Фіг.2), торці 7, 8 і боковини 9 і 10; крайні перегородки 4 і 6 установлені на відстані "а" від торців 7 і 8 рівній 0,1 ¸ 0 .5 довжини плити L, ширина "и" кожної з частин 2 і 3 становить 0,1 ¸ 0,4 від ширини плити В. Армуюча жаротривка плита вогнетривкої футерівки нагрівального колодязя працює так. Плиту 1 укладають у вогнетривку кладку футерівки стін так, щоб одна з боковин, наприклад, боковина 9 була звернена убік робочого простору печі, при цьому інша боковина 10 і торці 7 і 8 виявляються у вогнетривкій кладці; вільні простори між перегородками 4, 5, 6 закладають вогнетривами; таким чином, футерівка печі виявляється армованою вогнетривкою плитою. Далі плита нагрівається і прохолоджується разом з футерівкою печі по режиму, що задається для оброблюваних виробів, а після завершення робочої компанії печі в нової футерівці плита встановлюється боковиною 10 убік робочого простору, що, принаймні у два рази збільшує термін її служби. Приклад. Для випробування корисної моделі, що заявляється, підготували армуючі жаротривкі плити для опорного поясу нагрівального колодязя з наступними параметрами: - кількість частин тіла плити - 2; - кількість перегородок - 3; - довжина плити L=1700мм; - ширина плити В=500мм; - ширина перегородки с=140мм; - товщина плити S=115мм; - відстань від торців, на яких установлені крайні перегородки а=240мм, тобто 0,14L; - ширина частин плити в=0,26В=0,26х500=130мм. Плити встановлювали в опорному поясі нагрівального колодязя обтискного цеху Криворізького металургійного комбінату. Термін служби вогнетривкої футерівки зріс у 2-3 рази.
