Установка для піскометного набивання футерівки металургійних ковшів

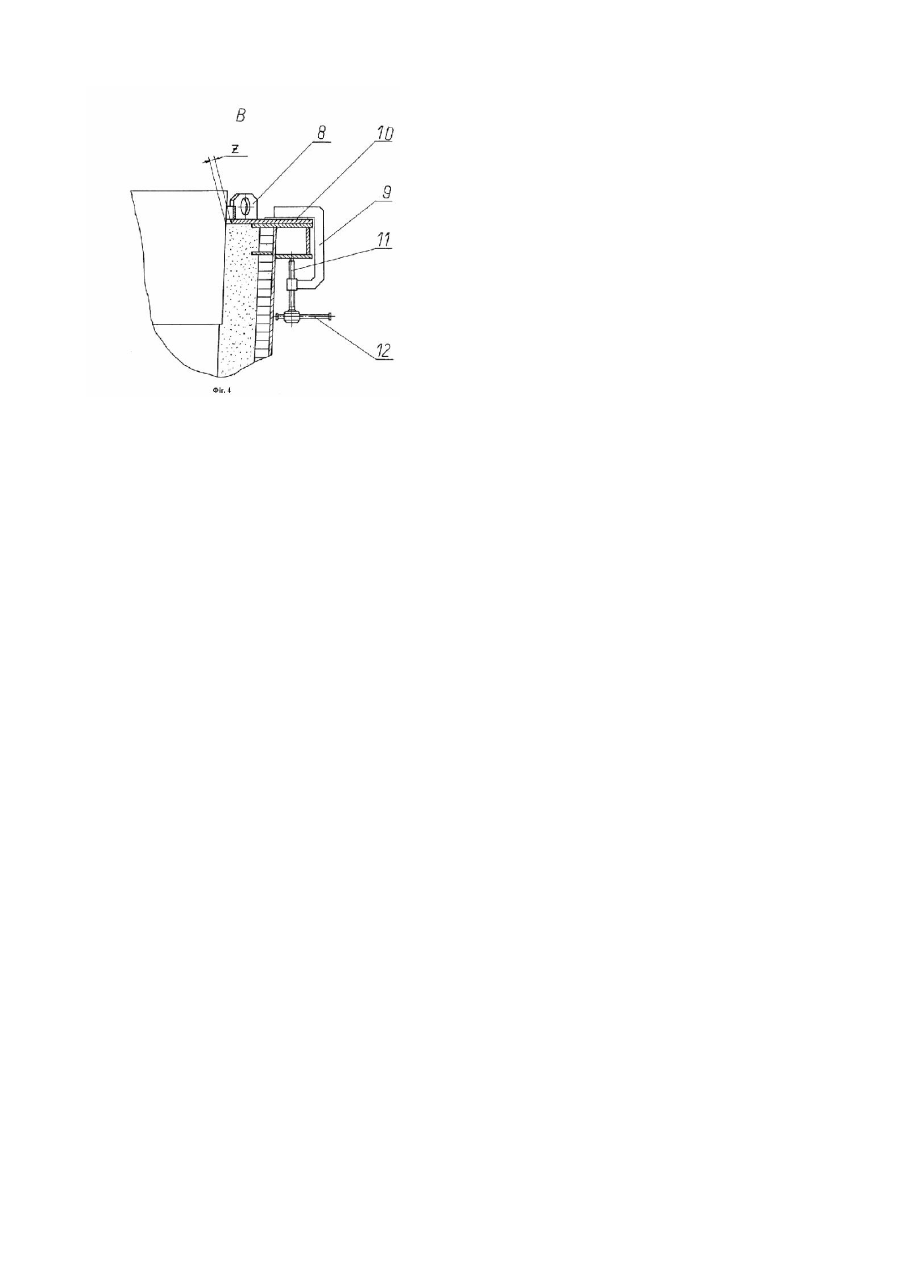

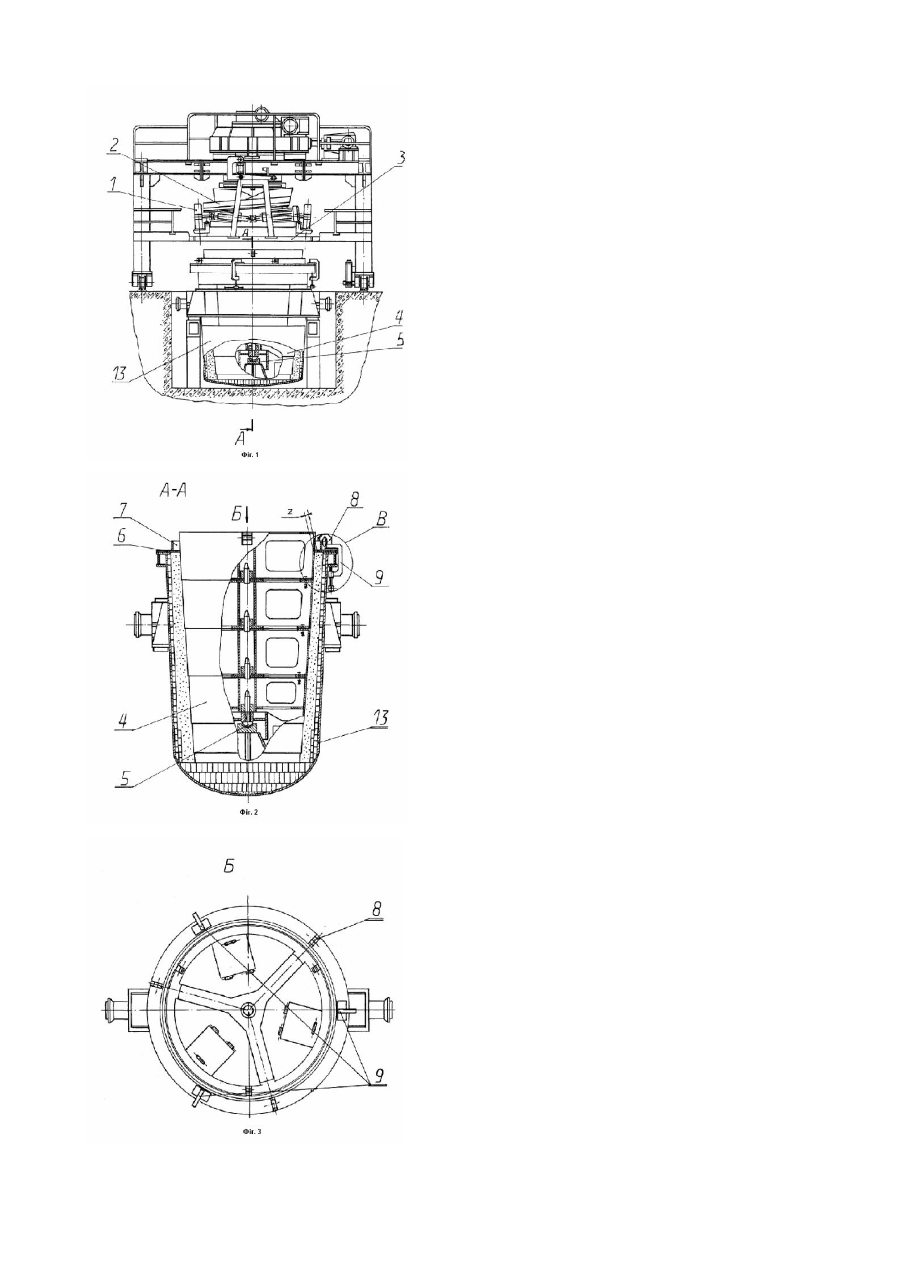

Винахід відноситься до металургії, зокрема до пристроїв для виготовлення і ремонту футерівки металургійних ковшів. Відомий шаблон для формування монолітних футерівок сталерозливних ковшів, що вміщує конусоподібний корпус з нижньою основою та вібратори. Основа шаблону виконана тарілчастої форми для розміщення сильфону /а.с. СРСР №435067, кл.В22Д41/02, 1974р./. Наявність у цього шаблону цілісного конусоподібного корпусу обумовлює більшу площу поверхні зчеплення корпуса шаблону з футерівкою. Це призводить до необхідності прикладання значних зусиль при підриві шаблону з ковша по закінченні виготовлення футерівки та до руйнування останньої. Крім того, при відриві шаблону від футерівки подаванням у сильфон, повітря з великим тиском та одночасною дією вібрації на стінки шаблону, в футерівці виникають тріщини, які призводять до її руйнування. Найбільш близькою до заявлюваної по технічній суті і досягаємому результату є установка для піскометного набивання робочого шару футерівки сталерозливного ковша, що вміщує піскометні головки з системою подавання вогнетривкої маси, встановлені на обертовій круговій рамі, і секційний шаблон на кульовій опорі /Азіков Б.А., Земцов М.У., Малахов В.П., Наливкін Н.П. Засоби механізації у металургії. Довідник. Кн. 2. - М.: Металургія, 1989, стор.12/. В цій установці шаблон складається з кількох конусоподібних секцій, що дозволяє виймати кожну секцію окремо. При цьому зусилля, необхідне для подолання сил зчеплення між секцією шаблону і футерівкою, значно менше зусилля, необхідного для виймання цілісного шаблону. Однак при послідовному роздільному вийманні секцій шаблону має місце ушкодження футерівки стін ковша від ударів, а, головне, р уйнування монолітної футерівки в зоні її найбільшого зносу /зона шлакового поясу/ при підриві шаблону з ковша. В основу винаходу поставлена задача удосконалення конструкції установки для піскометного набивання футерівки металургійних ковшів шляхом додаткового введення пристрою для захисту футерівки, що дає змогу виключити руйнування верхньої частини футерівки при вийманні шаблону з ковша і за рахунок цього поліпшити якість поверхні монолітної футерівки в зоні її найбільшого зносу. Поставлена задача вирішується тим, що установка для піскометного набивання футерівки металургійних ковшів, що вміщує піскометні головки з системою подавання вогнетривкої маси, встановлені на обертовій круговій рамі, і секційний шаблон на кульовій опорі, згідно з винаходом додатково містить пристрій для захисту футерівки, виконаний у вигляді горизонтального знімного диску з кільцевим елементом жорсткості, встановлений на монолітну футерівку із зазором відносно верхньої секції шаблону і закріплений до верхнього поясу ковша за допомогою зажимів. Суть винаходу пояснюється кресленнями, де на фіг.1 зображена установка для піскометного набивання футерівки металургійних ковшів, загальний вигляд; на фіг.2 - розріз А-А на фіг.1; на фіг.3 - вид Б на фіг.2; на фіг.4 - вузол В на фіг.2. Установка для піскометного набивання футерівки металургійних ковшів вміщує піскометні головки 1 з системою подавання вогнетривкої маси 2, встановлені на обертовій рамі 3, секційний шаблон 4 на кульовій опорі 5, пристрій для захисту футерівки. Пристрій для захисту футерівки являє собою горизонтальний знімний диск 6 з кільцевим елементом жорсткості 7 та вушками 8. Кріплення пристрою здійснюється за допомогою зажимів. Зажими складаються з корпусу 9 з опорною пластиною 10 та гвинта 11 з воротком 12. Установка для піскометного набивання футерівки металургійних ковшів працює таким чином. У підготовлений до футерівки і установлений на опори ківш 13 за допомогою електромостового крану вставляють вертикально шаблон 4. Далі установка для піскометного набивання футерівки металургійних ковшів центрується з шаблоном 4 та ковшем 13. Виконується набивання стін ковша 13. По закінченні набивання футерівки стін ковша 13 установка відводиться вбік. Знімний горизонтальний диск 6 за вушка 8, які одночасно являють собою додаткові ребра жорсткості, встановлюють на футерівку за допомогою електромостового крану та кріплять зажимами до верхнього поясу ковша 13. Причому своїми опорними пластинами 10 зажими спираються на верхню поверхню горизонтального знімного диску 6. Далі за рахунок обертання гвинтів 11 за допомогою воротка 12 підтискають горизонтальний знімний диск 6 до верхнього поясу ковша 13 і поверхні монолітної футерівки. Використання не менше трьох зажимів дозволяє забезпечити надійну фіксацію горизонтального знімного диску 6 на ковші 13. Виконавши операцію по кріпленню горизонтального знімного диску 6 до верхнього поясу ковша 13, виймають шаблон 4 з ковша 13. Наявність зазору Z між шаблоном 4 та горизонтальним знімним диском 6, а також конусність секцій шаблону 4 повністю виключають можливість заклинювання останнього при його вийманні з ковша 13. Використання установки для піскометного набивання футерівки металургійних ковшів запропонованої конструкції дозволяє уникнути пошкодження футерівки ковша при вийманні шаблону і за рахунок цього підвищити її якість і стійкість, що призведе до економії вогнетривких матеріалів.
