Модульна установка локального дренажу для видалення мулової води з мулових майданчиків
Номер патенту: 96873
Опубліковано: 12.12.2011
Автори: Клейн Юхим Борисович, Степанов Олег Вікторович, Епоян Степан Михайлович, Корінько Іван Васильович
Формула / Реферат
Модульна установка локального дренажу для видалення мулової води з мулових майданчиків, що включає чотири вертикально розташовані склопластикові фільтрувальні труби та систему трубопроводів для з'єднання із всмоктувально-нагнітаючою установкою, яка відрізняється тим, що має в своїй конструкції резервуар для збору дренажної води, де встановлено заглиблений насос відкачки, що більш ефективно забезпечує видалення мулової води, яка надходить до резервуара з фільтруючих елементів.
Текст

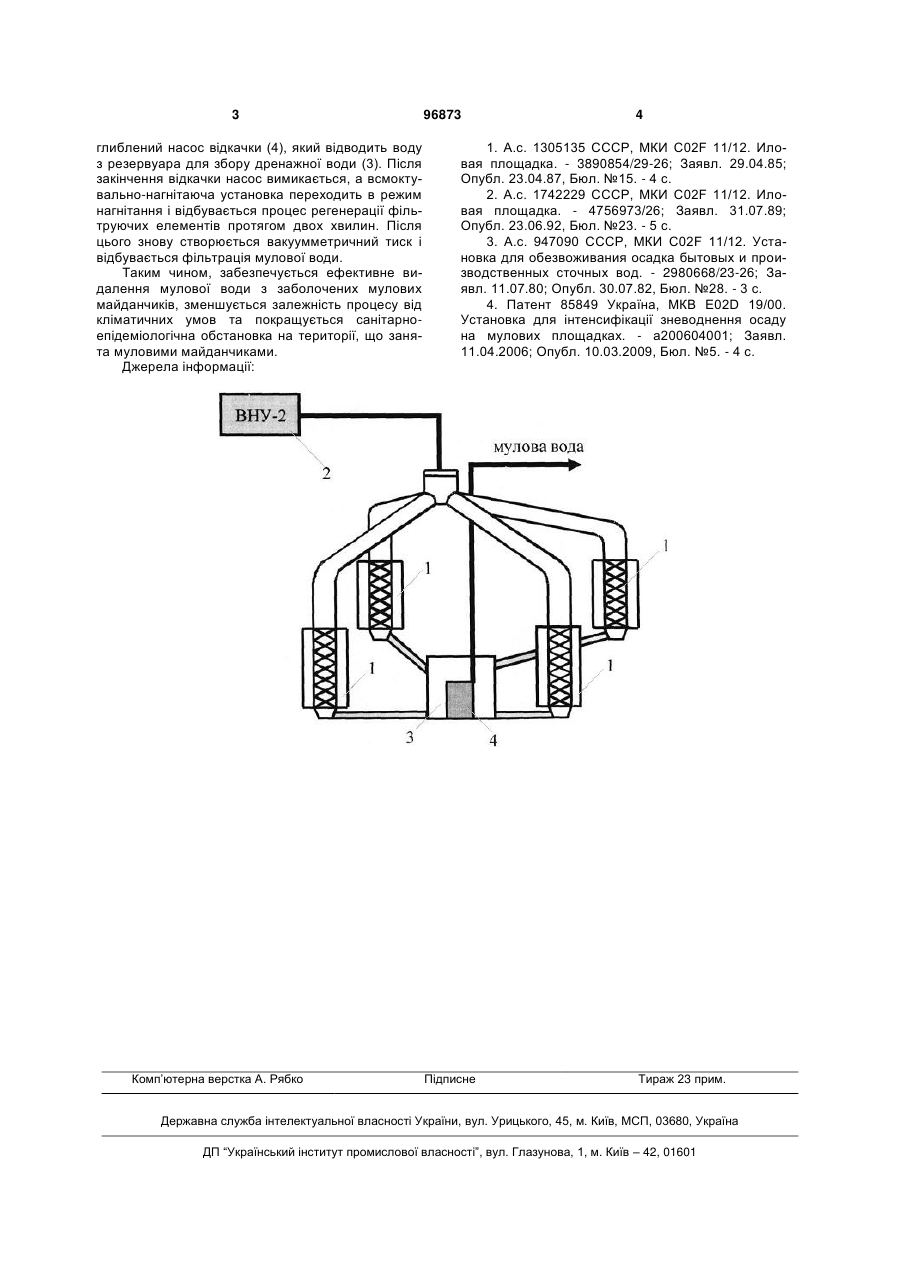

Модульна установка локального дренажу для видалення мулової води з мулових майданчиків, що включає чотири вертикально розташовані склопластикові фільтрувальні труби та систему трубопроводів для з'єднання із всмоктувальнонагнітаючою установкою, яка відрізняється тим, що має в своїй конструкції резервуар для збору дренажної води, де встановлено заглиблений насос відкачки, що більш ефективно забезпечує видалення мулової води, яка надходить до резервуара з фільтруючих елементів. (19) (21) a201008698 (22) 12.07.2010 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) ЕПОЯН СТЕПАН МИХАЙЛОВИЧ, КОРІНЬКО ІВАН ВАСИЛЬОВИЧ, СТЕПАНОВ ОЛЕГ ВІКТОРОВИЧ, КЛЕЙН ЮХИМ БОРИСОВИЧ (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ (56) SU 1305135 A1, 23.04.1987 SU 1742229 A1, 23.06.1992 SU 947090, 30.07.1982 UA 85849, 10.03.2009 UA 19963, 15.01.2007 UA 73657, 15.08.2005 SU 445622, 17.07.1975 3 глиблений насос відкачки (4), який відводить воду з резервуара для збору дренажної води (3). Після закінчення відкачки насос вимикається, а всмоктувально-нагнітаюча установка переходить в режим нагнітання і відбувається процес регенерації фільтруючих елементів протягом двох хвилин. Після цього знову створюється вакуумметричний тиск і відбувається фільтрація мулової води. Таким чином, забезпечується ефективне видалення мулової води з заболочених мулових майданчиків, зменшується залежність процесу від кліматичних умов та покращується санітарноепідеміологічна обстановка на території, що занята муловими майданчиками. Джерела інформації: Комп’ютерна верстка А. Рябко 96873 4 1. А.с. 1305135 СССР, МКИ С02F 11/12. Иловая площадка. - 3890854/29-26; Заявл. 29.04.85; Опубл. 23.04.87, Бюл. №15. - 4 с. 2. А.с. 1742229 СССР, МКИ С02F 11/12. Иловая площадка. - 4756973/26; Заявл. 31.07.89; Опубл. 23.06.92, Бюл. №23. - 5 с. 3. А.с. 947090 СССР, МКИ С02F 11/12. Установка для обезвоживания осадка бытовых и производственных сточных вод. - 2980668/23-26; Заявл. 11.07.80; Опубл. 30.07.82, Бюл. №28. - 3 с. 4. Патент 85849 Україна, МКВ Е02D 19/00. Установка для інтенсифікації зневоднення осаду на мулових площадках. - а200604001; Заявл. 11.04.2006; Опубл. 10.03.2009, Бюл. №5. - 4 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLocal drainage modular plant for removal of sludge water from sludge beds
Автори англійськоюEpoian Stepan Mykhailovych, Korin'ko Ivan Vasyliovych, Stepanov Oleh Viktorovych, Klein Yukhym Borysovych
Назва патенту російськоюМодульная установка локального дренажа для удаления иловой воды с иловых площадок
Автори російськоюЭпоян Степан Михайлович, Коринько Иван Васильевич, Степанов Олег Викторович, Клейн Ефим Борисович
МПК / Мітки
МПК: C02F 11/12
Мітки: мулових, установка, майданчиків, видалення, води, локального, дренажу, модульна, мулової
