Пристрій для герметизації внутрішньотрубного простору колони насосно-компресорних труб

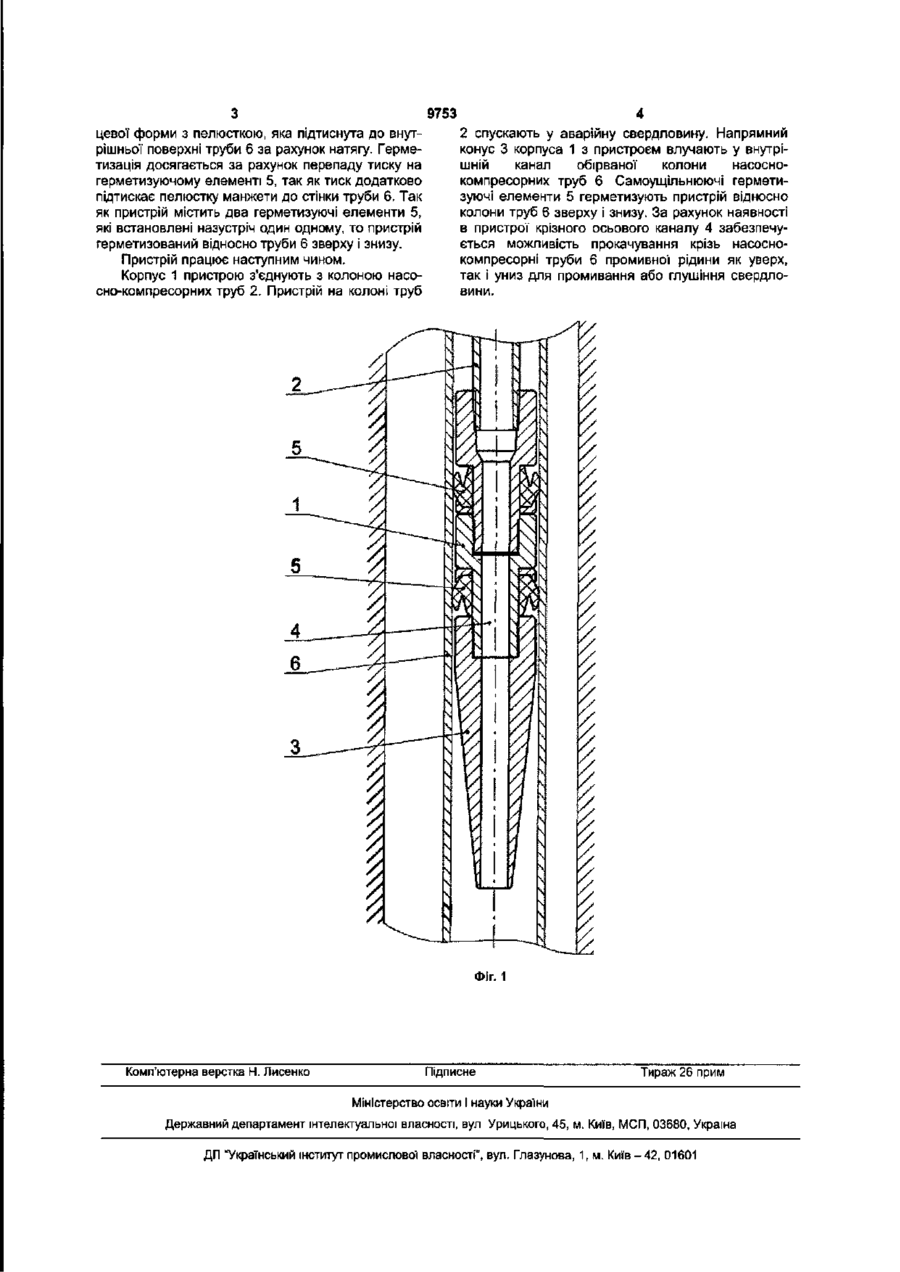

Пристрій для герметизації внутрішньотрубного простору колони насосно-компресорних труб, який містить корпус і герметизуючі елементи корпуса відносно труби, який відрізняється тим, що корпус жорстко закріплений на колоні подавальних насосно-компресорних труб, в корпусі виконаний крізний осьовий канал, який сполучений з внутрішньотрубним простором колони насоснокомпресорних труб, нижня частина корпуса містить напрямний конус. Корисна модель стосується нафтогазової промисловості і застосовується для попередження і ліквідації аварій на нафтових та газових свердловинах . Відомий пристрій для герметизації внутрішньотрубного простору колони насоснокомпресорних труб при спусканні (підійманні) у свердловину під тиском [див. патент на корисну модель №157 Е21ВЗЗ/00], який містить корпус і герметизуючі елементи корпуса відносно труби. Цей пристрій не може бути використаний в разі необхідності прокачування крізь нього промивної' рідини для промивання або глушіння свердловини В основу корисної' моделі поставлене завдання удосконалення пристрою для герметизації внутрішньотрубного простору колони насоснокомпресорних труб, в якому за рахунок наявності в пристрої крізного осьового каналу, який сполучений з внутрішньотрубним простором колони насосно-компресорних труб, і напрямного конуса забезпечується можливість прокачування крізь насосно-компресорні труби промивної рідини. Поставлене завдання вирішується за рахунок того, що в пристрої для герметизації внутрішньотрубного простору колони насосно-компресорних труб, який містить корпус і герметизуючі елементи корпуса відносно труби, новим є те, що корпус жорстко закріплений на колоні подавальних насосно-компресорних труб, в корпусі виконаний крізний осьовий канал, який сполучений з внутрішньо трубним простором колони насосно-компресорних труб, нижня частина корпуса містить напрямний конус. За рахунок наявності напрямного конуса в нижній частині корпуса пристрою забезпечується легке влучення пристарою, який закріплений на колоні подавальних насосно-компресорних труб, у внутрішній канал обірваної' колони насоснокомпресорних труб, а за рахунок наявності в пристрої крізного осьового каналу забезпечується можливість прокачування крізь насоснокомпресорні труби промивної' рідини для промивання або глушіння свердловини. На Фіг 1 зображений пристрій, що пропонується, закріплений на колоні подавальних насоснокомпресорних труб, з'єднаний з обірваною колоною насосно-компресорних труб у свердловині. Пристрій містить складений корпус 1, який жорстко закріппений на колоні подавальних насоснокомпресорних труб 2. Нижня частина корпуса 1 пристрою містить напрямний конус 3. В корпусі виконаний крізний осьовий канал 4, який сполучений з внутрішньотрубним простором колони подавальних насосно-компресорних труб 2. На корпусі 1 встановлені два герметизуючі елементи 5, які самоущільнюються, і герметизують пристрій, що пропонується, відносно обірваної колони насоснокомпресорних труб 6 у свердловині Самоущільнюючий герметизуючий елемент 5 виконаний у вигляді еластичної односторонньої манжети кіль ю 9753 цєвої форми з пелюсткою, яка підтиснута до внутрішньої поверхні труби 6 за рахунок натягу. Герметизація досягається за рахунок перепаду тиску на герметизуючому елементі 5, так як тиск додатково підтискає пелюстку манжети до стінки труби 6. Так як пристрій містить два герметизуючі елементи 5, які встановлені назустріч один одному, то пристрій герметизований відносно труби 6 зверху і знизу. Пристрій працює наступним чином. Корпус 1 пристрою з'єднують з колоною насосно-компресорних труб 2. Пристрій на колоні труб 2 спускають у аварійну свердловину. Напрямний конус 3 корпуса 1 з пристроєм влучають у внутрішній канал обірваної колони насоснокомпресорних труб 6 Самоущільнюючі герметизуючі елементи 5 герметизують пристрій відносно колони труб 6 зверху і знизу. За рахунок наявності в пристрої крізного осьового каналу 4 забезпечується можливість прокачування крізь насоснокомпресорні труби 6 промивної рідини як уверх, так і униз для промивання або глушіння свердловини. Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
