Превентор

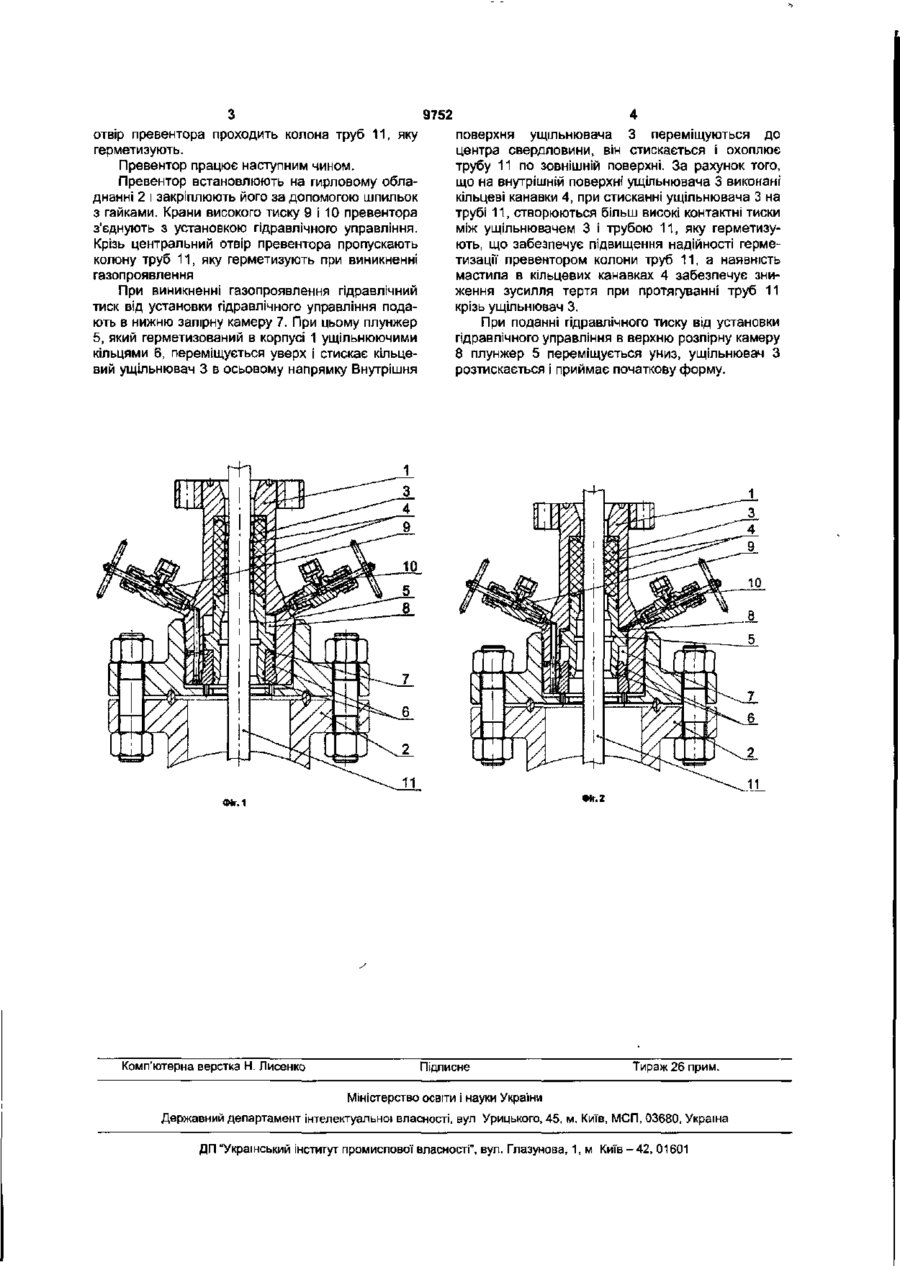

Превентор, який містить корпус, в якому розміщений кільцевий ущільнювач з гідравлічним приводом, який відрізняється тим, що на внутрішній поверхні кільцевого ущільнювача виконані кільцеві канавки. Корисна модель стосується нафтогазової промисловості і застосовується для попередження аварій на нафтових та газових свердловинах. Відомий універсальний превентор [див. "Справочник-каталог по оборудованию и инструменту для предупреждения и ликвидации фонтанов" А.И.Кутепов, С.А.Кателла, И.Н.Федотов и др. Под ред. В.И.Хоботько. М., Недра, 1981. 28с], який містить корпус, в якому розміщений кільцевий ущільнювач з гідравлічним приводом. Цей превентор не є достатньо надійним, особливо при герметизації труб малого діаметру, що потребує створювання у гідравлічній системі превентора надлишкового тиску, що знижує надійність роботи превентора. В основу корисної моделі поставлене завдання удосконалення превентора, в якому за рахунок наявності на внутрішній поверхні кільцевого ущільнювача кільцевих канавок забезпечується підвищення надійності герметизації превентора відносно колони труб, які спускають (підіймають) у свердловину (із свердловини). Поставлене завдання вирішується за рахунок того, що в превенторі, який містить корпус, в якому розміщений кільцевий ущільнювач з гідравлічним приводом, новим є те, що на внутрішній поверхні кільцевого ущільнювача виконані кільцеві канавки За рахунок того, що на внутрішній поверхні ущільнювача виконані кільцеві канавки, при стисканні ущільнювача на трубі створюються більш високі контактні тиски між ущільнювачем і трубою, яку герметизують, що забезпечує підвищення надійності герметизації превентором колони труб, які спускають (підіймають) у свердловину (із свердловини), а наявність мастила в кільцевих канавках забезпечує зниження зусилля тертя при протягуванні труб крізь ущільнювач. На Фіг.1 зображений превентор, що пропонується, встановлений на гирловому обладнанні у вихідному положенні На Фіг 2 зображений превентор у робочому положенні Превентор містить складений корпус 1, який закріплений на фланці гирлового обладнання 2 за допомогою шпильок з гайками. Всередині корпуса 1 розміщений кільцевий ущільнювач 3. На внутрішній поверхні кільцевого ущільнювача 3 виконані кільцеві канавки 4, які заповнені мастилом. Під кільцевим ущільнювачем 3 розміщений плунжер 5 гідравлічного приводу ущільнювача 3 Плунжер 5 має східчасту форму, його верхній торець контактує з кільцевим ущільнювачем 3 Місця сполучення плунжера 5 з корпусом 1 герметизовані ущільнюючими кільцями 6. Плунжер 5 і корпус 1 утворюють дві гідравлічні камери, які ізольовані ущільнюючими кільцями 6 • нижню камеру 7 - запірну і верхню камеру 8 - розпірну. Ці камери крізь отвори в корпусі 1 і крани високого тиску - 9 і 10 відповідно з'єднані з установкою гідравлічного управління (не зображена). Крізь центральний CM ю О) 9752 отвір превентора проходить колона труб 11, яку герметизують. Превентор працює наступним чином. Превентор встановлюють на гирловому обладнанні 2 і закріплюють його за допомогою шпильок з гайками. Крани високого тиску 9 і 10 превентора з'єднують з установкою гідравлічного управління. Крізь центральний отвір превентора пропускають колону труб 11, яку герметизують при виникненні газопроявления При виникненні газопроявления гідравлічний тиск від установки гідравлічного управління подають в нижню запірну камеру 7. При цьому плунжер 5, який герметизований в корпусі 1 ущільнюючими кільцями 6, переміщується уверх і стискає кільцевий ущільнювач 3 в осьовому напрямку Внутрішня поверхня ущільнювача 3 переміщуються до центра свердловини, він стискається і охоплює трубу 11 по зовнішній поверхні. За рахунок того, що на внутрішній поверхні ущільнювача 3 виконані кільцеві канавки 4, при стисканні ущільнювача 3 на трубі 11, створюються більш високі контактні тиски між ущільнювачем 3 і трубою 11, яку герметизують, що забезпечує підвищення надійності герметизації превентором колони труб 11, а наявність мастила в кільцевих канавках 4 забезпечує зниження зусилля тертя при протягуванні труб 11 крізь ущільнювач 3. При поданні гідравлічного тиску від установки гідравлічного управління в верхню розпірну камеру 8 плунжер 5 переміщується униз, ущільнювач З розтискається і приймає початкову форму. Фіг. 2 Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
