Спосіб виготовлення одягу

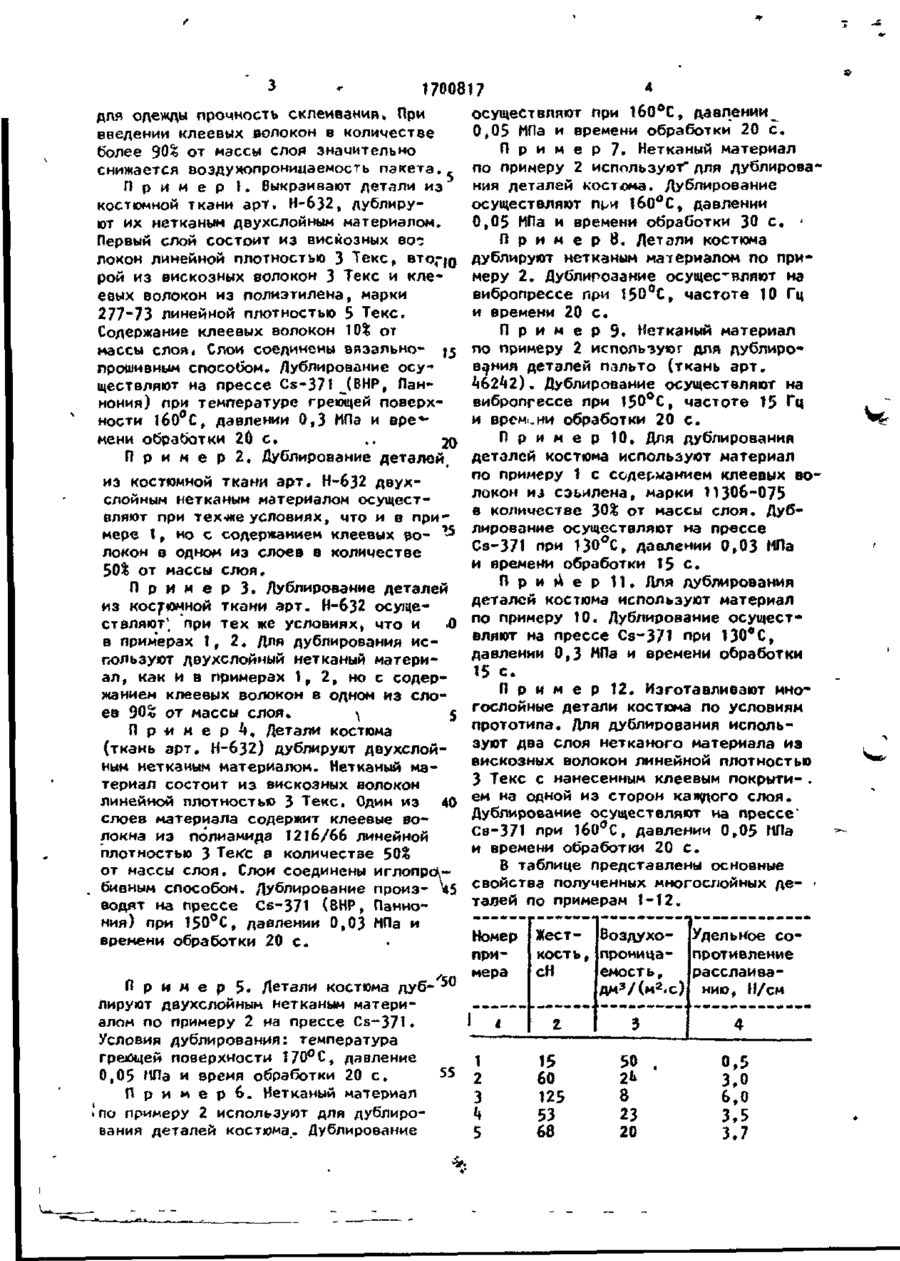

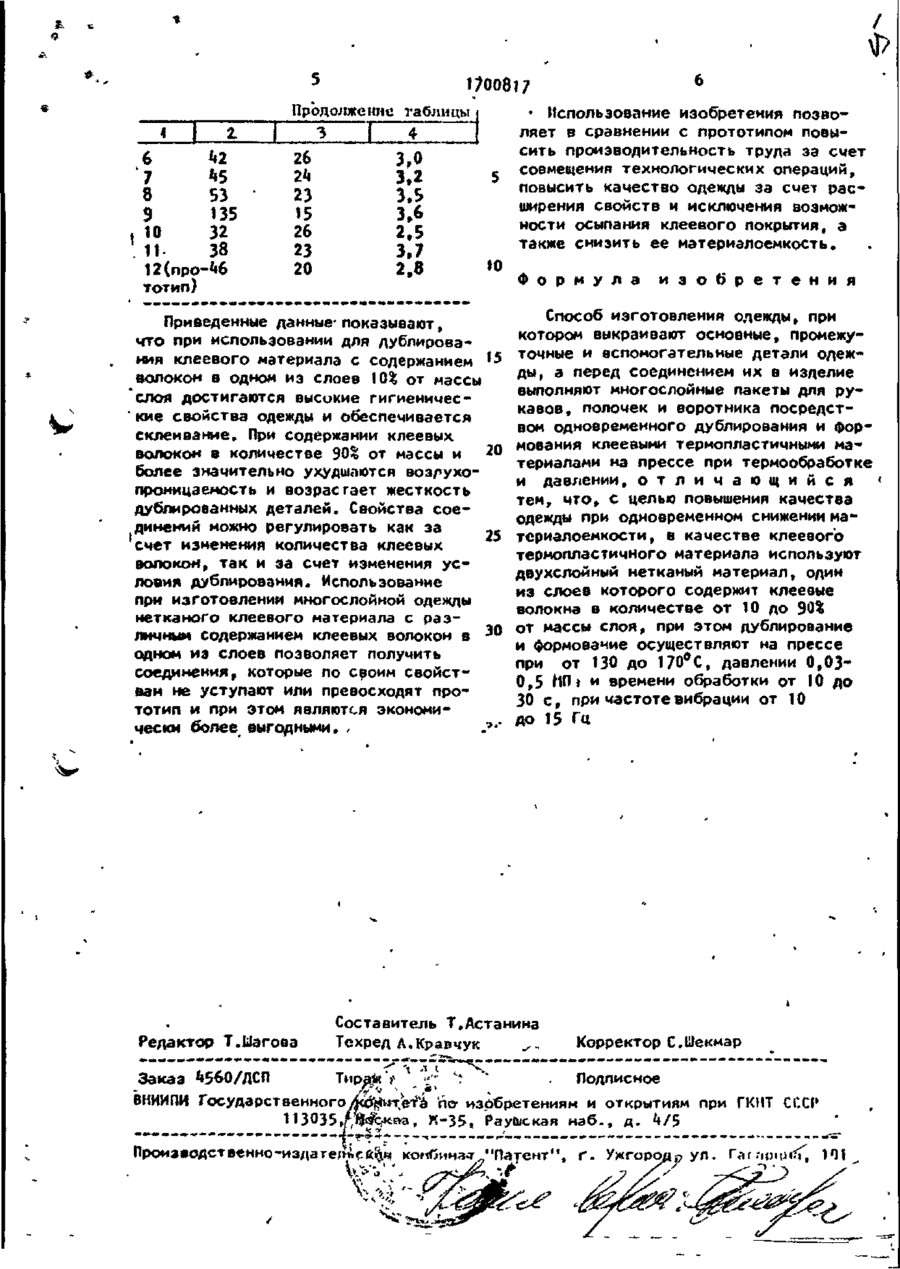

ЛЛЯ СЛУЖГЬНОЮ ПОЛЬЗОВАНИЯ JK3 N * союз СОВЕТСНИХ Щ СОЦИАЛИСТИЧЕСКИХ РЄСПУ6ЛИН 1700817 о I' • 27/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ по ИЗОБРЕТЕНИЯМ и ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗО5РЕТЕНИ5! • . -» - — — . >« J{ ПАТЕНТУ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ t СПОСОБ ИЗГОТОВЛЕНИЯ ОДЕЖДЫ (57) Изобретение относится к швейной промышленности и по шоляет. повысить качество одежды при одновременном снижении материалоемкости при ее и з готовлении, СпосоЗ изготовления одежды вклочает проведение операций вы краивания основных, промежуточных и вспомогательных деталей одежды, перед соединением их о изделие, выполняют многослойные поксты длл рукавов, полочек и воротника посредством одновременного дублирования и формовамия клеевыми термопластичными материалами на вибропрессе при термообработке и давлении, в качестве клеевого термопластичного материала используют двухслойный нетканый материал, один из слоев которого содержит клеевые волокна е количестве от 10 до 90% от массы слоя, дублирование и формование осуществляют на вибропрессе от 130 до 170°С, при давлении 0,03-0,5 МПз и времени обработки от 10 до 30 с , при частоте от 10 до 15 Гц, ? табл. 'Йзобретеиие относится к швейной проиакьлвпности, в частности к способам изготовления многослойной одежды с использованием клеевых нетканых материалов. Цепь изобретения - повышение качества одг^ды при одновременном снижении материалоемкости при ее изготовлении . Поставленная цель достигается тем, что лр* изготовлении одежды выкраивают детали, изготавливают многослойные заготовки и соединяют ич в изделие, процесс изготовления многослойных заготовок осуцествляют посредством я/5гирования деталей верха двухслойиьяч нетканым материалом, в один из слоев которого предварительно вво дят волокна в количестве 10-90* от массы слоя. При дублировании слой, содержащий клеевые волокна, обеспечивает приклеивание прокладки к материалу и достижение высокой формоустойчивости. При этом свойства полученных многослойных деталей зависят от условий дублирования. Т.е. свойства дублированных деталей можно регулировать за счет изменения условий склеивания. Для придания прокладке клеящей способности не требуется специальное о(3орудование. Полностью исключается возможность осыпания клеевого покрытия в процессе производства. При введении в структуру одного из слоев клеевых волокон в количестве менее не обеспечивается необходимая (21) 46СЄ410/12 (22) 10.05-89 (71) 'иееский технологический институт легкой промышленности (72) О.О.Романкеоич, К.А.Зубовим, Д.П.Налэсай, С.Н.Берсзненко и Ю.А.Ьудаш (53) 667.17(088.8) (56) Авторское свидетельство СССР W 1588*67, к л . А М Н 4 3 / 0 0 , 1989. (Л о о 00 4 1700817 осуществляют при 1бО°С, давлении^ для одежды прочность склеивании» При 0,05 МПа и времени обработки 20 с . введении клеевых волокон в количестве более Э0% от массы слоя значительно Л р и м е р 7. Нетканый материал снижается воздухопроницаемость п а к е т а . . по примеру 2 используют" для дублирова* ния деталей костюма. Дублирование П р и м е р 1. Выкраивают детали из осуществляют при 1бО°С, давлении костюмной ткани арт. Н-632, дублиру0,05 МПа и времени обработки 30 с , < ют их нетканым двухслойным материалом. Первый слой состоит из вискозных во-: П р и м е р е . Детали костюма локон линейной плотностью 3 Текс, втоод дублируют нетканым материалом по прирой из вискозных волокон 3 Текс и клемеру 2. Дублирозание осущеевляют на евых волокон из полиэтилена, марки вибропрессе при 150°С, частоте 10 Гц 277-73 линейной плотностью 5 Текс. и времени 20 с. Содержание клеевых волокон 10$ от П р и м е р у Нетканый материал массы слоя* Слои соединены вяээяьно- 15 по примеру 2 испояьэуюг для дублиропрошивным способом. Дублирование осувания деталей пальто (ткань арт. ществляют на прессе Cs-371JBHP, Лан* **62**2). Дублирование осуществляют на нония) при температуре греющей поверхвибропгессе при 150°С, частоте 15 Гц ности 1бО°С, давлении 0,3 МПа и ере*и врем ни обработки 20 с. мени обработки 20 с. ,. 20 П р и м е р Ю . Для дублирования П р и м е р 2. Дублирование деталей деталей костюма используют материал по примеру 1 с содерманием клеевых воиз костюмной ткани арт. Н-632 двухлокон ил сэьилена, марки 11306-075 слойным нетканым материалом осуществ количестве 30% от массы слоя. Дубвляют при тех-же условиях, что и в прилирование осуществляют на прессе мере 1, но с содержанием клеевых во- ^ Cs-371 при 130°С, давлении 0,03 МПа локон в одном из слоев в количестве и времени обработки 15 с. $0% от массы слоя. П р и А е р 11. Для дублирования П р и м е р З . Лублирование деталей деталей костюма используют материал из костюмной ткани арт. Н-632 осуществляют1, при тех же условиях» что и О по примеру 10. Дублирование осуществляют на прессе Cs-371 при 130*С, в примерах 1,2. Для дублирования исдавлении 0,3 МПа и времени обработки пользуют двухслойный нетканый матери ал, как и в примерах 1, 2, но с содержанием клеевых волокон в одном из слоев 90* от массы слоя, \ 5 П р « и е р і Детали костюма (ткань арт. Н-632) дублируют двухслойным нетканым материалом. Нетканый материал состоит из вискозных волокон линейной плотностью 3 Текс. Один из 40 слоев материала содержит клеевые волокна из полиамида 1216/66 линейной плотностью 3 Текс в количестве 50% от массы слоя. Слои соединены иглолро\бивным способом. Дублирование произ- 45 водят на прессе Cs-371 (ВНР, Паниония) при 150°С, давлении 0,03 МПа и времени обработки 20 с. П р и м е р 5. Детали костюма дуб-5 0 лируют двухслойным нетканым материалом по примеру 2 иа прессе Cs-371. Условия дублирования: температура греюцей поверхности 170°С, давление 0,05 ИПа и время обработки 20 с. 55 П р и м е р а . Нетканый материал •по примеру 2 используют для дублирования деталей костюма,. Дублирование 1 с 5 П р и м е р 12. Изготавливают многослойные детали костюма по условиям прототипа. Для дублирования используют два слоя нетканого материала из вискозных волокон линейной плотностью З Текс с нанесенным клеевым покрыти- . ем на одной из сторон каждого слоя. Дублирование осуществляют на прессе' Cs-371 при 16О°С, давлении 0,05 ИПэ и времени обработки 20 с. В таблице представлены основные свойства полученных многослойных де- талей по примерам 1-12. Номер примера 4 Жест- Воздухо- Удельное сокость, проница- противление емость, расслаивасН дм*/
