Атравматична голка для пункції підключичної вени з концентричним каналом

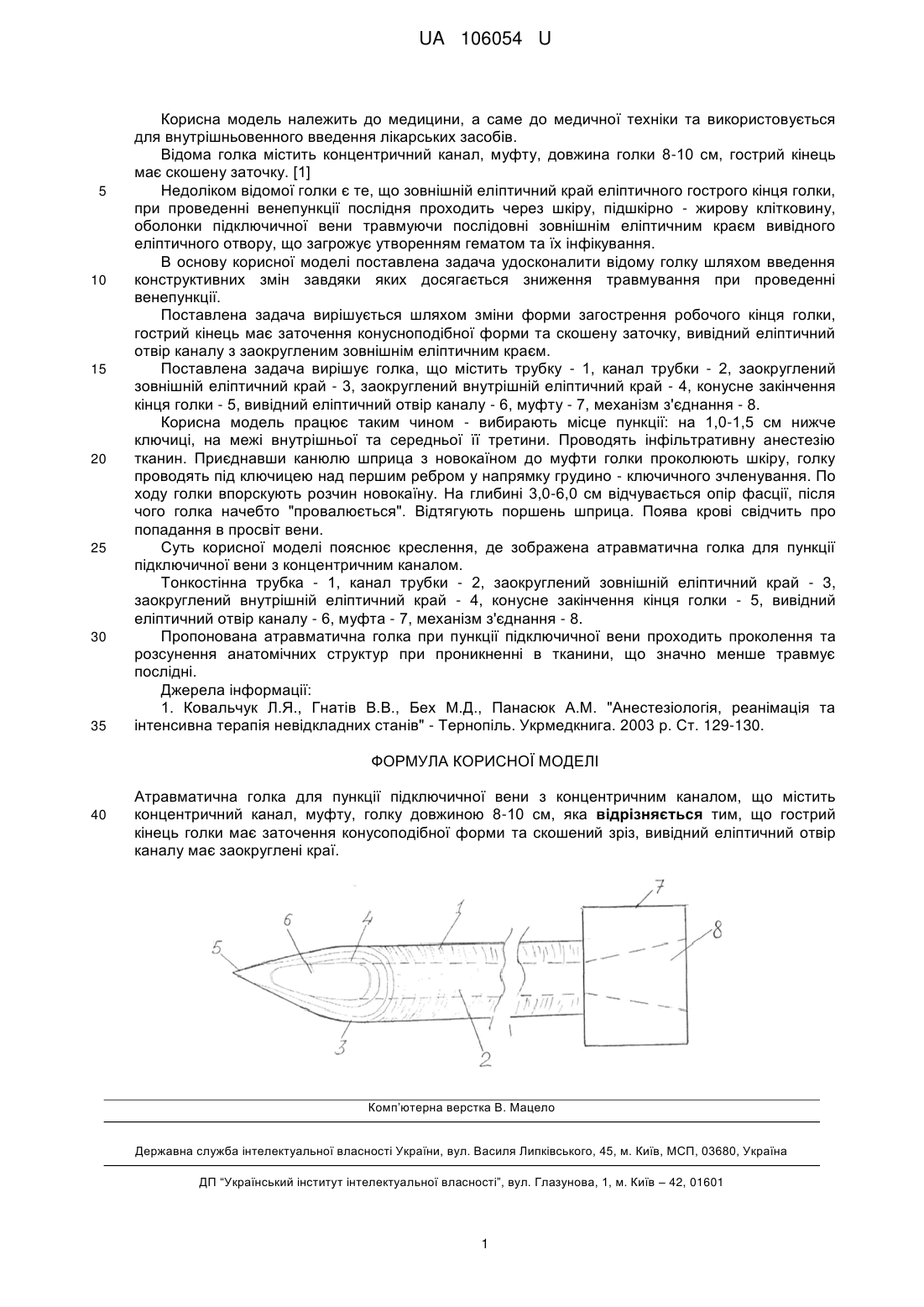

Реферат: Атравматична голка для пункції підключичної вени з концентричним каналом містить концентричний канал, муфту, голку довжиною 8-10 см. Гострий кінець голки має заточення конусоподібної форми та скошений зріз, вивідний еліптичний отвір каналу має заокруглені краї. UA 106054 U (12) UA 106054 U UA 106054 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, а саме до медичної техніки та використовується для внутрішньовенного введення лікарських засобів. Відома голка містить концентричний канал, муфту, довжина голки 8-10 см, гострий кінець має скошену заточку. [1] Недоліком відомої голки є те, що зовнішній еліптичний край еліптичного гострого кінця голки, при проведенні венепункції послідня проходить через шкіру, підшкірно - жирову клітковину, оболонки підключичної вени травмуючи послідовні зовнішнім еліптичним краєм вивідного еліптичного отвору, що загрожує утворенням гематом та їх інфікування. В основу корисної моделі поставлена задача удосконалити відому голку шляхом введення конструктивних змін завдяки яких досягається зниження травмування при проведенні венепункції. Поставлена задача вирішується шляхом зміни форми загострення робочого кінця голки, гострий кінець має заточення конусноподібної форми та скошену заточку, вивідний еліптичний отвір каналу з заокругленим зовнішнім еліптичним краєм. Поставлена задача вирішує голка, що містить трубку - 1, канал трубки - 2, заокруглений зовнішній еліптичний край - 3, заокруглений внутрішній еліптичний край - 4, конусне закінчення кінця голки - 5, вивідний еліптичний отвір каналу - 6, муфту - 7, механізм з'єднання - 8. Корисна модель працює таким чином - вибирають місце пункції: на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини. Проводять інфільтративну анестезію тканин. Приєднавши канюлю шприца з новокаїном до муфти голки проколюють шкіру, голку проводять під ключицею над першим ребром у напрямку грудино - ключичного зчленування. По ходу голки впорскують розчин новокаїну. На глибині 3,0-6,0 см відчувається опір фасції, після чого голка начебто "провалюється". Відтягують поршень шприца. Поява крові свідчить про попадання в просвіт вени. Суть корисної моделі пояснює креслення, де зображена атравматична голка для пункції підключичної вени з концентричним каналом. Тонкостінна трубка - 1, канал трубки - 2, заокруглений зовнішній еліптичний край - 3, заокруглений внутрішній еліптичний край - 4, конусне закінчення кінця голки - 5, вивідний еліптичний отвір каналу - 6, муфта - 7, механізм з'єднання - 8. Пропонована атравматична голка при пункції підключичної вени проходить проколення та розсунення анатомічних структур при проникненні в тканини, що значно менше травмує послідні. Джерела інформації: 1. Ковальчук Л.Я., Гнатів В.В., Бех М.Д., Панасюк А.М. "Анестезіологія, реанімація та інтенсивна терапія невідкладних станів" - Тернопіль. Укрмедкнига. 2003 р. Ст. 129-130. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Атравматична голка для пункції підключичної вени з концентричним каналом, що містить концентричний канал, муфту, голку довжиною 8-10 см, яка відрізняється тим, що гострий кінець голки має заточення конусоподібної форми та скошений зріз, вивідний еліптичний отвір каналу має заокруглені краї. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
