Трубчато-ребриста конструкція перекриття зі сталевим профільованим настилом

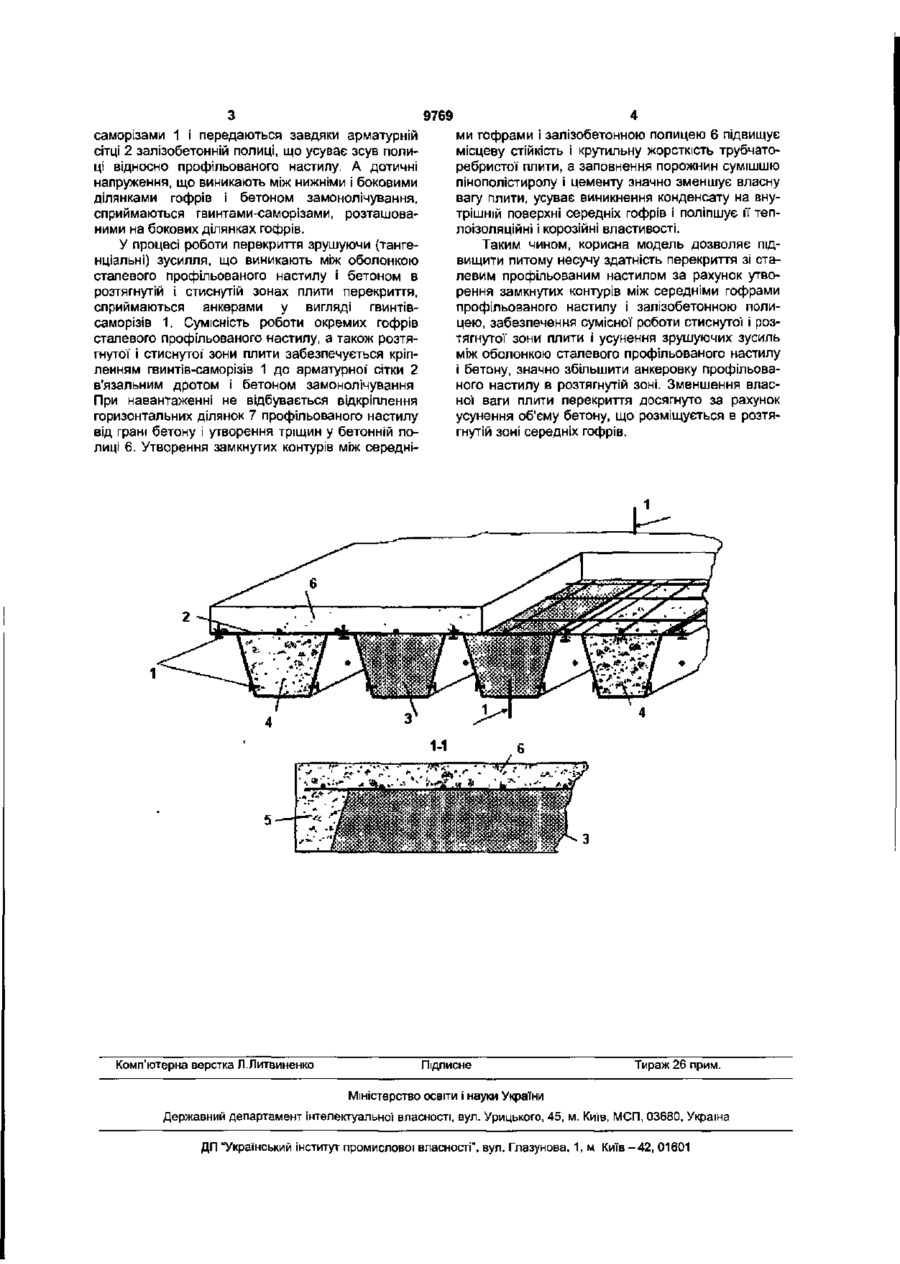

Трубчато-ребриста конструкція перекриття зі сталевим профільованим настилом, що включає сталевий профільований настил, розміщений на ньому шар бетону і анкерні пристрої, яка відрізняється тим, що анкерні пристрої виконані у вигляді гвинтів-саморізів, що встановлені у отвори на бокових гранях гофрів і верхніх полицях сталевого профільованого настилу, а порожнини середніх гофрів - у вигляді замкнутих контурів, що утворені бетонною полицею І сталевим профільованим настилом, які заповнені твердою сумішшю пінополістиролу і цементу. Корисна модель відноситься до будівництва і може бути використана при зведені перекрить, що експлуатуються в умовах статичного і циклічного (пульсуючого) навантаження, а також як перекриття цивільних і промислових будівель. Відоме перекриття, що включає сталевий профільований настил з розміщенням на ньому шару бетону і анкерним пристроєм у вигляді розміщених між гофрами складок, стінки яких у верхній частині зімкнуті [авт свід. Su №1491986 АІ кл Е04В5/04, опубл в Бюл №25, 1989г] Недоліком відомого способу є ускладнена технологія виготовлення складок, відсутність анкеровки в нижній розтягнутій зоні бетону, значна вага перекриття В основу корисної1 моделі покладено завдання удосконалення трубчато-ребристої конструкції перекриття зі сталевим профільованим настилом в якому завдяки новому використанню анкерів та утворенню замкнутих контурів між середніми гофрами і залізобетонною полицею, що заповнені теплоізоляційним і корозійностійким матеріалом, досягається зниження власної ваги конструкції перекриття, підвищення питомої' несучої здатності при статичних і циклічних навантаженнях. Поставлене завдання досягається тим, що у трубчато-ребристій конструкції перекриття, що включає сталевий профільований настил, розміщений на ньому шар бетону і анкерні пристрої, згідно корисної моделі анкерні пристрої виконані у вигляді гвинтів-саморізів, що встановлені у отвори на бокових гранях гофрів і верхніх полицях профільованого настилу, а порожнини середніх гофрів у вигляді замкнутих контурів, що утворені бетонною полицею і профільованим настилом, заповнені твердою сумішшю пінополістиролу і цементу. На кресленні представлена трубчато-ребриста плита перекриття. Гвинти-саморізи 1, що розташовані в верхніх полицях сталевого профільованого настилу, закріплені до арматурної сітки 2 з арматурою діаметром Змм в'язальним дротом. Порожнини, утворені середніми гофрами 3 та верхньою бетонною полицею 6, заповнені твердою сумішшю пінополістиролу і цементу (дрібні пінополістирольні кульки і цементна суміш з водою). Порожнини крайніх гофрів 4, а також зони опору середніх гофрів 5 після твердіння суміші пінополістиролу з цементом заповнюється бетоном з одноразовим утворенням жорстких повздовжніх, зон опору 5 середніх гофрів і полиці б плити перекриття. В результаті утворюється трубчато-ребриста плита перекриття. Арматурна сітка 2, що розташована в стиснутій зоні створеної трубчато-ребристої плити перекриття з'єднує сталевий профільований настил з бетонною полицею, а також усуває усадочні тріщини в бетоні. Дотичні (тангенціальні) напруження, що виникають між верхніми горизонтальними ділянками профільованого настилу і шаром бетону, сприймаються вертикальними гвинтами 9769 саморізами 1 і передаються завдяки арматурній сітці 2 залізобетонній полиці, що усуває зсув полиці відносно профільованого настилу. А дотичні напруження, що виникають між нижніми і боковими ділянками гофрів і бетоном замонолічування, сприймаються гвинтами-саморізами, розташованими на бокових ділянках гофрів. У процесі роботи перекриття зрушуючи (тангенціальні) зусилля, що виникають між оболонкою сталевого профільованого настилу і бетоном в розтягнутій і стиснутій зонах плити перекриття, сприймаються анкерами у вигляді гвинтівсаморізів 1. Сумісність роботи окремих гофрів сталевого профільованого настилу, а також розтягнутої І стиснутої зони плити забезпечується кріпленням гвинтів-саморізів 1 до арматурної' сітки 2 в'язальним дротом і бетоном замонолічування При навантаженні не відбувається відкріплення горизонтальних ділянок 7 профільованого настилу від грані бетону і утворення тріщин у бетонній полиці 6. Утворення замкнутих контурів між середні Комп'ютерна верстка Л.Литвиненко ми гофрами і залізобетонною полицею 6 підвищує місцеву стійкість і крутильну жорсткість трубчаторебристої плити, а заповнення порожнин сумішшю пінополістиролу і цементу значно зменшує власну вагу плити, усуває виникнення конденсату на внутрішній поверхні середніх гофрів і поліпшує її теплоізоляційні і корозійні властивості. Таким чином, корисна модель дозволяє підвищити питому несучу здатність перекриття зі сталевим профільованим настилом за рахунок утворення замкнутих контурів між середніми гофрами профільованого настилу і залізобетонною полицею, забезпечення сумісної роботи стиснутої і розтягнутої зони плити і усунення зрушуючих зусиль між оболонкою сталевого профільованого настилу і бетону, значно збільшити анкеровку профільованого настилу в розтягнутій зоні. Зменшення власної ваги плити перекриття досягнуто за рахунок усунення об'єму бетону, що розміщується в розтягнутій зоні середніх гофрів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
