Пневматичний елемент високого тиску “або” нечіткої логіки

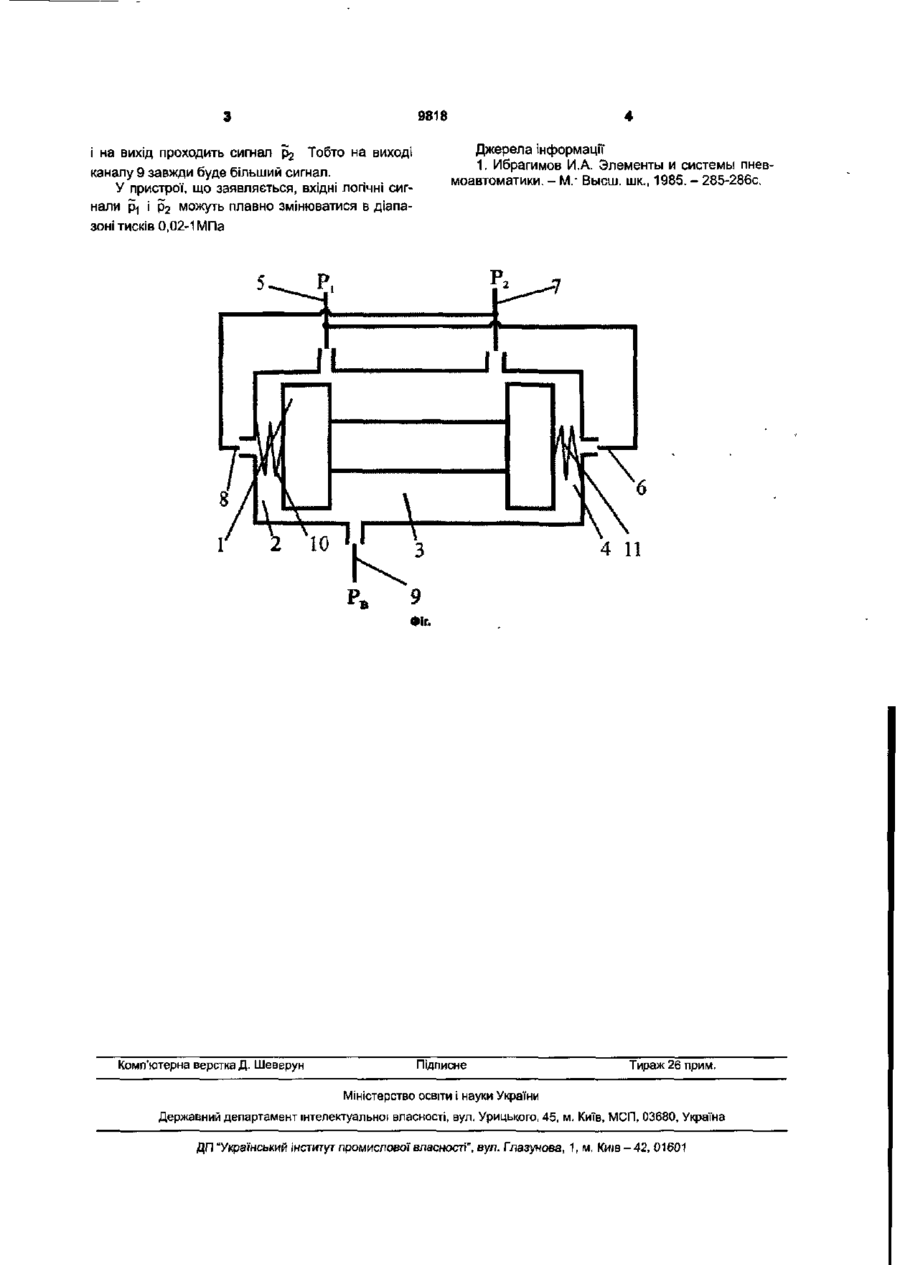

Пневматичний логічний елемент високого тиску "АБО" нечіткої логіки, що містить пневматичне реле з поршнем, центральну, ліву і праву камери, канали для подачі сигналу, який відрізняється тим, що пристрій оснащено пружинами, розташованими в лівій та правій камерах. Корисна модель відноситься до пневматичних логічних елементів і може бути використана в системах керування і регулювання. Відомо пневматичний елемент високого тиску "АБО", що містить пневматичне реле з поршнем, центральну, праву та ліву камери, та канали для подачі сигналів. [1] Цей пристрій обрано за найближчий аналог. Недоліком відомого пневматичного логічного елемента є те, що вхідні пневматичні сигнали повинні приймати тільки два фіксованих значення " 1 " і "0", що відповідає тиску живлення і тиску атмосфери відповідно. Це знижує функціональні можливості пневматичного логічного елемента. В основу корисної моделі поставлена задача удосконалення пневматичного логічного елемента високого тиску "АБО" шляхом забезпечення в лівій та правій камерах пружин, що призведе до розширення функціональних можливостей пневматичних логічних елементів і спрощенню пневматичних систем керування Поставлена задача досягається тим, що в пневматичному логічному елементі високого тиску "АБО", що містить пневматичне реле з поршнем, центральну камеру, ліву і праву камери, канали для подачі сигналів, відповідно до корисної моделі, пристрій забезпечено пружинами, розташованими в лівій та правих камерах. У результаті, логічні сигнали на вході і виході пневматичного елементи високого тиску "АБО" нечіткої логіки можуть приймати не тільки фіксовані значення " 1 " і "0" відповідно, але І знаходитися в діапазоні тиску (0,02-1 МПа). Дане технічне рішення пояснюється кресленням, на якому зображений пневматичний елемент високого тиску "АБО" нечіткої логіки, що містить пневматичне реле з поршнем 1, що утворює разом з корпусом ліву 2, центральну 3 і праву 4 камери. На вхід подаються пневматичні сигнали р^ і р 2 , причому кожний з цих сигналів подається одночасно по каналах 5 і 6 для першого і по каналах 7 і 8 - для другого пневматичного вхідного сигналу. Вихідний пневматичний сигнал р в и х = р ^ и р ^ , який формується в центральній камері 3, береться з каналу 9. В лівої камері 2 розташовано пружину 10, в правої камері 4 - пружину 11. Пневматичний елемент високого тиску "АБО" нечіткої логіки працює наступним чином: при відсутності обох логічних сигналів (p., і р 2 ), поршень 1 знаходиться в центральному за схемою положенні завдяки пружинам 10 та 11, при цьому на виході ( р в и х ) сигнал дорівнює логічному "0". Робота пневматичного елемента "АБО" нечіткої логіки відрізняється, якщо p., більше р 2 , або рт менше р 2 - У першому випадку тиск у каналах 5 і 6 більший, ніж у каналах 7 і 8, і, як наслідок, тиск у правій камері 4 більший, ніж у лівій камері 2, тобто поршень 1 переміщується вліво, і сигнал р надходить з центральної камери 3 в канал 9. В іншому випадку усі проходить аналогічно: якщо тиск у пневматичних каналах 7 і 8 більший, ніж у 5 і 6, то, як наслідок, тиск у лівій камері 2 перевищує тиск у правій камері 4, поршень 1 переміщується вправо, 00 00 О) 9818 Джерела інформації 1. Ибрагимов И.А. Элементы и системы пневмоавтоматики. - М.' Высш. шк., 1985. - 285-286С. і на вихід проходить сигнал Р2 Тобто на виході каналу 9 завжди буде більший сигнал. У пристрої, що заявляється, вхідні логічні сигнали р^ і р 2 можуть плавно змінюватися в діапазоні тисків 0,02-1 МПа 4 11 Фіг. Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
