Пневматичний елемент “або” нечіткої логіки

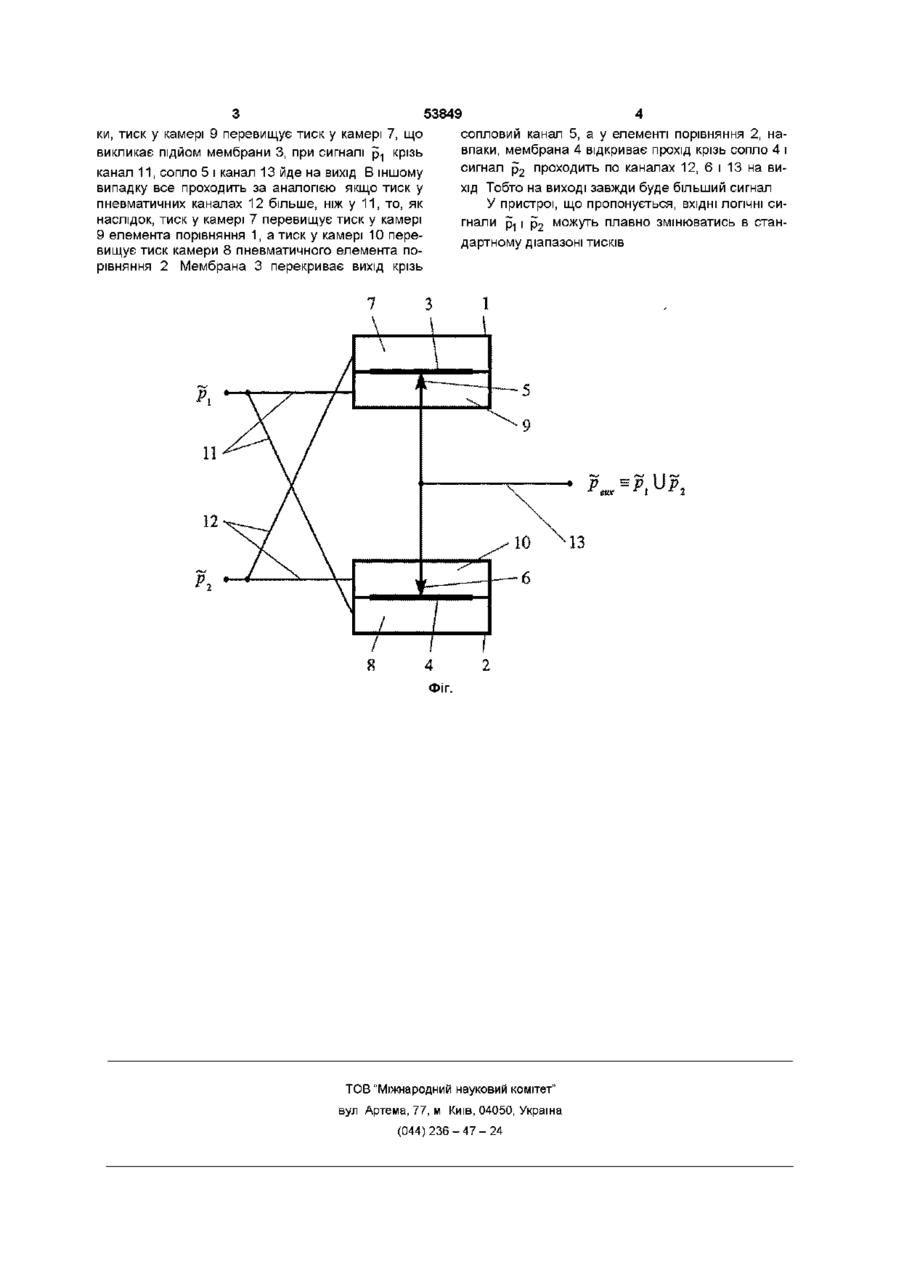

Пневматичний елемент «АБО» нечіткої логіки, що містить два пневматичних елементи порівняння типу НЕМП і лінії зв'язку, який відрізняється тим, що всередині елементів порівняння встановлено мембрани з соплами, а з обох боків мембран розташовано верхні та нижні камери, соплові канали з'єднано між собою Пневматичні ЛОГІЧНІ елементи отримали широке розповсюдження в системах управління і регулювання Пневматичні ЛОГІЧНІ елементи використовуються для реалізації алгоритмів роботи виконавчих механізмів в системах управління різноманітними технологічними процесами Відомо пневматичний логічний елемент «АБО», що містить два пневматичних елементи порівняння типу НЕМП і лінії зв'язку [див книгу Берендс Т К , Єфремова Т К , Тагаєвська А А , Юдицький С А «Елементи і схеми пневмоавтоматики»— М «Машинобудування», 1976 —246 с ] прийнятий за прототип Недоліком цього пневматичного логічного елемента є те, що ВХІДНІ пневматичні сигнали повинні приймати тільки два фіксованих значення «1» і «0», що відповідає тиску живлення та тиску атмосфери ВІДПОВІДНО Це знижує функціональні можливості пневматичного логічного елемента В основу винаходу поставлено задачу удосконалення пневматичного логічного елемента «АБО» шляхом того, що всередині елементів порівняння встановлено мембрани з соплами, а з обох боків мембран розташовано верхні та нижні камери, що призведе до розширення функціональних можливостей пневматичних логічних елементів та спрощенню пневматичних систем керування Поставлена задача вирішується тим що в пневматичному елементі «АБО» нечіткої логіки, що містить два пневматичних елементи порівняння типу НЕМП і лінії зв'язку, згідно винаходу, всередині елементів порівняння встановлено мембрани з соплами, а з обох боків мембран розташовано верхні та нижні камери В результаті, ЛОГІЧНІ сигнали на вході і виході пневматичного елементу «АБО» нечіткої логіки можуть приймати не тільки фіксовані значення ВІДПОВІДНІ «1» і «0», але і знаходитися в стандартному діапазоні тисків (для елементів середнього тиску 0,1 -0,14МПа) Дане технічне рішення пояснюється кресленням Пневматичний елемент «АБО» нечіткої логіки містить пневматичні елементи порівняння 1 і 2, в середині яких встановлено мембрани 3 і 4, до яких дотикаються сопла 5 і 6 3 обох боків мембран 3 і 4 розташовано верхні 7 і 8 та нижні 9 і 10 камери ВІДПОВІДНО На вхід подаються пневматичні сигнали рі і Р2 , причому кожен з цих сигналів подається одночасно у різнойменні камери елементів порівняння 1 і 2 по каналах 11 для першого і по каналах 12 - для другого пневматичного вхідного сигналу Вихідний пневматичний сигнал Рвих = Pi U P2 береться з каналу 13, який одночасно з'єднує обидва соплових канали 5 і 6 Пневматичний елемент «АБО» нечіткої логіки працює наступним чином при відсутності обох логічних сигналів (p., і р 2 ), центральні мембрани З і 4 знаходяться в нейтральному по схемі положенні, при цьому на виході ( р в и х ) сигнал дорівнює логічному «0» Робота пневматичного елементу «АБО» нечіткої логіки відрізняється у двох випадках якщо р-| > р 2 , або р-| < р 2 У першому випадку тиск у каналах 11 більший, ніж у каналах 12, і, як наслідок, тиск у камері 8 більший, ніж у камері 10, тобто мембрана 4 перекриває сопло 6, і навпа ^00 со ю З 53849 ки, тиск у камері 9 перевищує тиск у камері 7, що сопловий канал 5, а у елементі порівняння 2, навпаки, мембрана 4 відкриває прохід крізь сопло 4 і викликає підйом мембрани 3, при сигналі p., крізь сигнал р 2 проходить по каналах 12, 6 і 13 на виканал 11, сопло 5 і канал 13 йде на вихід В іншому випадку все проходить за аналогією якщо тиск у хід Тобто на виході завжди буде більший сигнал пневматичних каналах 12 більше, ніж у 11, то, як У пристрої, що пропонується, ВХІДНІ ЛОГІЧНІ синаслідок, тиск у камері 7 перевищує тиск у камері гнали р.| і р 2 можуть плавно змінюватись в стан9 елемента порівняння 1, а тиск у камері 10 передартному діапазоні тисків вищує тиск камери 8 пневматичного елемента порівняння 2 Мембрана 3 перекриває вихід крізь 7 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
