Пробка для закорковування пляшок

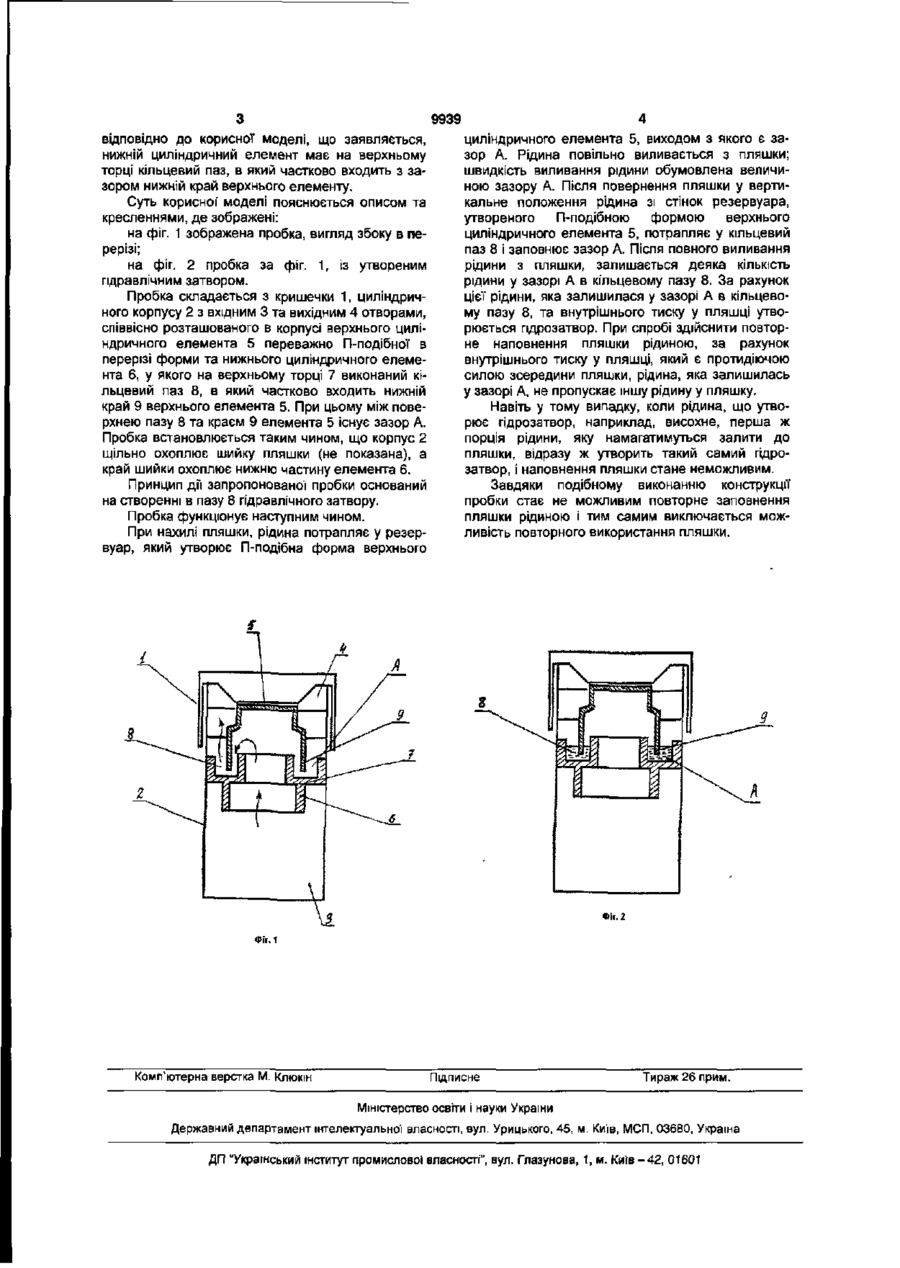

Пробка для пляшки з рідиною, яка містить кришечку, циліндричний корпус з вхідним та Корисна модель відноситься до закорковуючих пристроїв для пляшок з рідиною, а саме до пробок для пляшок з алкогольною продукцією, харчовими напоями тощо. В умовах сучасного виробництва гостро стоїть питання підтвердження якості та справжності продукції, оскільки на ринок, зокрема алкогольної продукції, яка випускається офіційно зареєстрованими виробниками, надходить велика кількість продукції, яку виготовляють "кустарним" способом, так званої контрафактної продукції. Це пов'язано з тим, що сучасне "кустарне" виробництво дозволяє підробити майже все: пляшку, етикетку, пробку тощо. В зв'язку з цим виробники вимушені застосовувати різні способи захисту своєї продукції* від підробки, в тому числі І шляхом вдосконалення і ускладнення конструкції закорковуючих засобів, які повинні створювати труднощі при спробі їх кустарного виготовлення, а також перешкоджати повторному наповненню пляшки контрафактною продукцією. Як один зі способів захисту продукції від підробки широко використовують закорковування пляшок з продукцією пробкою оригінальної конструкції, найчастіше з пластмаси, яка виключає повторне заповнення пляшок будь-яким продуктом, оскільки неможливо зняти зазначену пробку, не зламавши шийку пляшки або не зруйнувавши саму пробку. Також не менш важливим чинником запобігання повторному використанню пляшки є забезпечення неможливості, не знімаючи пробки, заповнити пляшку через неї. Існуючі і використовувані на даний момент пробки такого типу склада вихідним отворами та співвісно розташовані в корпусі верхній циліндричний елемент переважно Пподібної в перерізі форми, зв'язаний з корпусом радіальними перемичками, та нижній циліндричний елемент з центральним каналом, яка відрізняється тим, що нижній циліндричний елемент має на верхньому торці кільцевий паз, в який частково входить з зазором нижній край верхнього елементу. ються переважно з двох елементів - закорковуючого елемента та елемента, що запобігає повторному заповненню пляшки. Найбільш близьким аналогом корисної моделі, яка заявляється, є пробка для пляшки з алкогольним напоєм, яку виготовляє СП "Технологія", ТУ28.7-14022407-003-2004. Зазначена пробка включає кришечку, циліндричний корпус з вхідним та вихідним отворами та співвісно розташовані в корпусі верхній циліндричний елемент переважно Пподібної в перерізі форми, зв'язаний з корпусом радіальними перемичками, та нижній циліндричний елемент з центральним каналом. Запірний елементом при цьому є кулька, що розташована між верхнім циліндричним елементом та нижнім циліндричним елементом. До недоліків такої' пробки слід віднести низьку надійність та складність конструкції, а також високу трудомісткість виготовлення. В основу корисної' моделі поставлена задача створити пробку, яка при використанні не давала б можливості здійснити повторне заповнення пляшки і при цьому забезпечувала б високий рівень захисту від підробки, залишалась зручною при користуванні, а також простою у виготовленні. Задача корисної моделі вирішується тим, що у пробці для закорковування пляшки з рідиною, яка містить кришечку, циліндричний корпус з вхідним та вихідним отворами та співвісно розташовані в корпусі верхній циліндричний елемент переважно П-подібної в перерізі форми, зв'язаний з корпусом радіальними перемичками, та нижній циліндричний елемент з центральним каналом, СО со О) О) О) 9939 відповідно до корисної моделі, що заявляється, нижній циліндричний елемент має на верхньому торці кільцевий паз, в який частково входить з зазором нижній край верхнього елементу. Суть корисної моделі пояснюється описом та кресленнями, де зображені: на фіг. 1 зображена пробка, вигляд збоку в перерізі; на фіг. 2 пробка за фіг. 1, із утвореним гідравлічним затвором. Пробка складається з кришечки 1, циліндричного корпусу 2 з вхідним 3 та вихідним 4 отворами, співвісно розташованого в корпусі верхнього циліндричного елемента 5 переважно П-подібної в перерізі форми та нижнього циліндричного елемента 6, у якого на верхньому торці 7 виконаний кільцевий паз 8, в який частково входить нижній край 9 верхнього елемента 5. При цьому між поверхнею пазу 8 та краєм 9 елемента 5 існує зазор А. Пробка встановлюється таким чином, що корпус 2 щільно охоплює шийку пляшки (не показана), а край шийки охоплює нижню частину елемента 6. Принцип дії запропонованої пробки оснований на створенні в пазу 8 гідравлічного затвору. Пробка функціонує наступним чином. При нахилі пляшки, рідина потрапляє у резервуар, який утворює П-подІбна форма верхнього циліндричного елемента 5, виходом з якого є зазор А. Рідина повільно виливається з пляшки; швидкість виливання рідини обумовлена величиною зазору А. Після повернення пляшки у вертикальне положення рідина зі стінок резервуара, утвореного П-подібною формою верхнього циліндричного елемента 5, потрапляє у кільцевий паз 8 і заповнює зазор А. Після повного виливання рідини з пляшки, залишається деяка кількість рідини у зазорі А в кільцевому пазу 8. За рахунок цієї рідини, яка залишилася у зазорі А в кільцевому пазу 8, та внутрішнього тиску у пляшці утворюється пдрозатвор. При спробі здійснити повторне наповнення пляшки рідиною, за рахунок внутрішнього тиску у пляшці, який є протидіючою силою зсередини пляшки, рідина, яка залишилась у зазорі А, не пропускає іншу рідину у пляшку. Навіть у тому випадку, коли рідина, що утворює гідрозатвор, наприклад, висохне, перша ж порція рідини, яку намагатимуться залити до пляшки, відразу ж утворить такий самий гідрозатвор, і наповнення пляшки стане неможливим. Завдяки подібному виконанню конструкції пробки стає не можливим повторне заповнення пляшки рідиною і тим самим виключається можливість повторного використання пляшки. Фіг. 2 Фіг. 1 Комп'ютерна верстка М. Кпюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
