Ріжучий інструмент

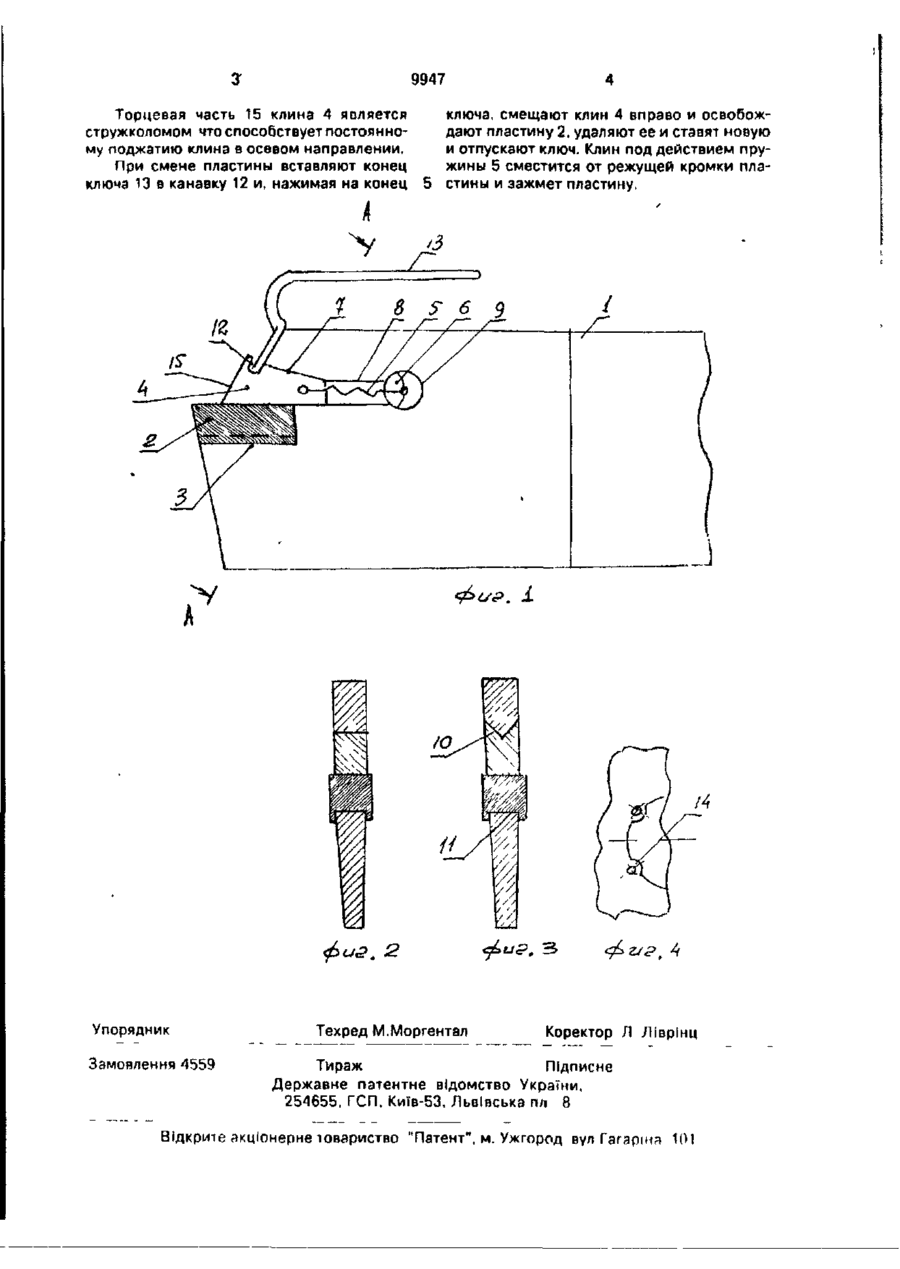

Режущий инструмент, содержащий державку, в гнезде которой размещена режущая пластина, закрепляемая с помощью Изобретение относится к металлообработке, а именно к режущему инструменту со сменной режущей пластиной. Целью изобретения является расширение технологических возможностей за счет увеличения быстросменности режущей пластины. Сущность изобретения поясняется чертежом, где на фиг 1 изображен общий вид инструмента, на фиг.2 и 3 показан разрез по А-А фиг.1 (варианты) и на фиг 4 показано отверстие. Режущий инструмент содержит державку 1, режущую пластину ?, установленную в гнезде 3, клин 4, пружины 5 и упор 6. Клин 4 расположен на пластине 2 и конусной поверхностью опирается об верхнюю упорную часть 7 державки 1, также выполненной в виде конусной поверхности, которая переходит в продольный паз 8, который контактирует с отверстием 9 Пружина сжатия 5 одним концом жестко закреплена на клине 4, а втором концом клина, расположенного со стороны передней поверхности режущей пластины и имеющего полость, предназначенную для перемещения клина при закреплении режущей пластины, о т л и ч а ю щ и й с я тем, что режущий инструмент снабжен пружиной растяжения и упором, установленным в отверстии, выполненном в державке, и соединенным посредством указанной пружины с клином, при этом упомянутая полость клина выполнена в виде канавки, расположенной со стороны режущей кромки. на упоре 6, который расположен в отверстии 9. Для предотвращения бокового смещения клина 4 он может также оснащаться фасонной поверхностью, например, в виде треугольника 10, а для предотвращения выпадания режущей пластины из гнезда 3 она имеет прямоугольный паз 11 или другую фасонную поверхность. Для отжатия клина 4 при замене режущей пластины 2 имеется канавка 12 на конце клина и ключ 13 в виде изогнутой пластины. Сборка' С торца державки 1 вставляют режущую пластину 2 до упора ее в торцевую часть гнезда 3. Затем вставляют клин 4, пропуская упор 6 сбоку паза 8, и затем вставляя его в отверстие 9. Для предотвращения выпадания упора 6 из отверстия 9 внутренняя часть отверстия может выполняться большего диаметра, или бока отверстия 9 имеют выпуклости 14 к оси отверстия от удара керна 45 О 9947 Торцевая часть 15 клина 4 яоляется стружколомом что способствует постоянному поджатию клина в осевом направлении. При смене пластины вставляют конец ключа 13 в канавку 12 и, нажимая на конец ключа, смещают клин 4 вправо и освобождают пластину 2, удаляют ее и ставят новую и отпускают ключ. Клин под действием пружины 5 сместится от режущей кромки пластины и зажмет пластину. A. А . 3 Упорядник Замовлення 4559 Техред М.Моргентал Коректор Л Ліврінц Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл 8 Відкрите акціонерне товариство "Патент", м. Ужгород вул Ґагаріна 101
