Предмет одягу одноразового використання

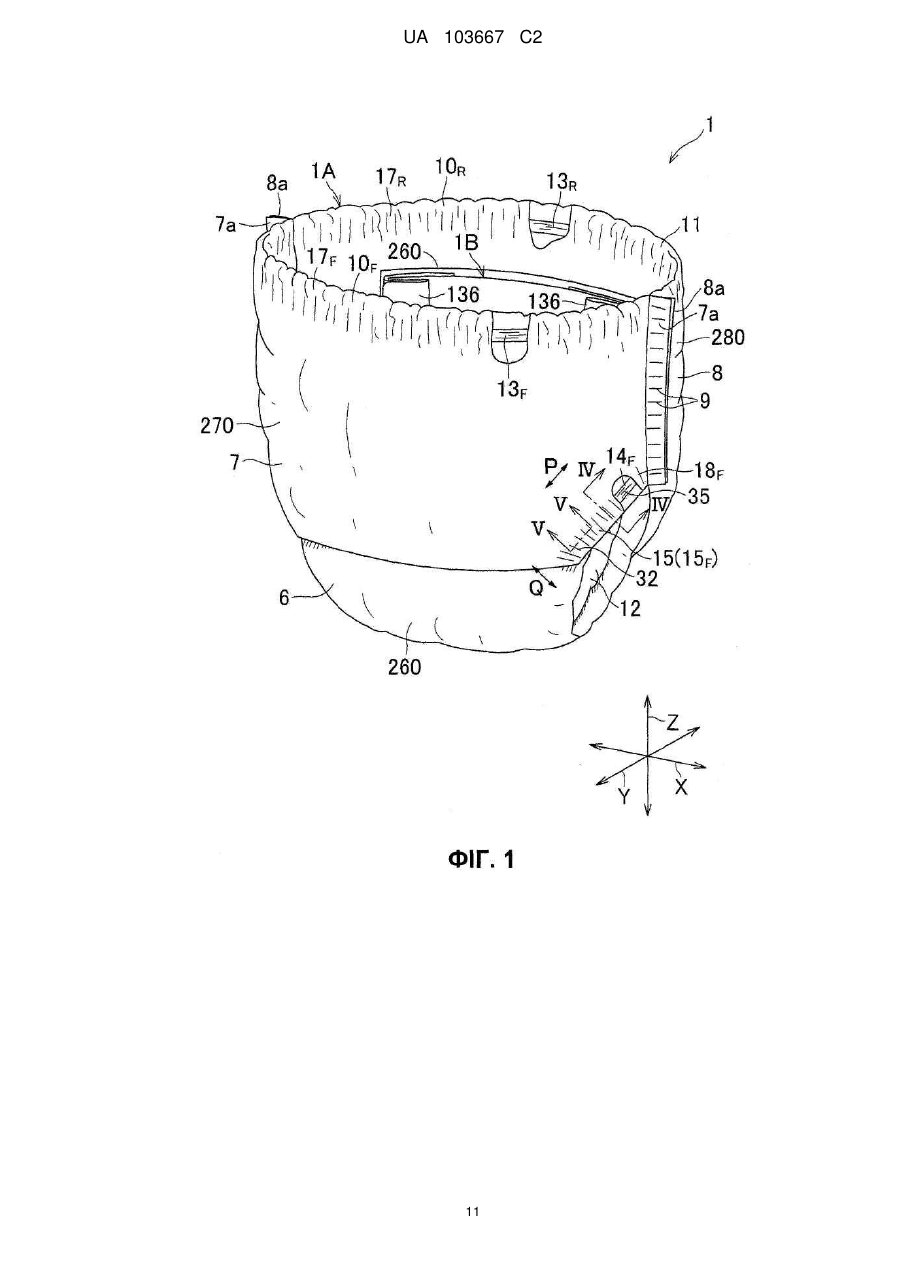

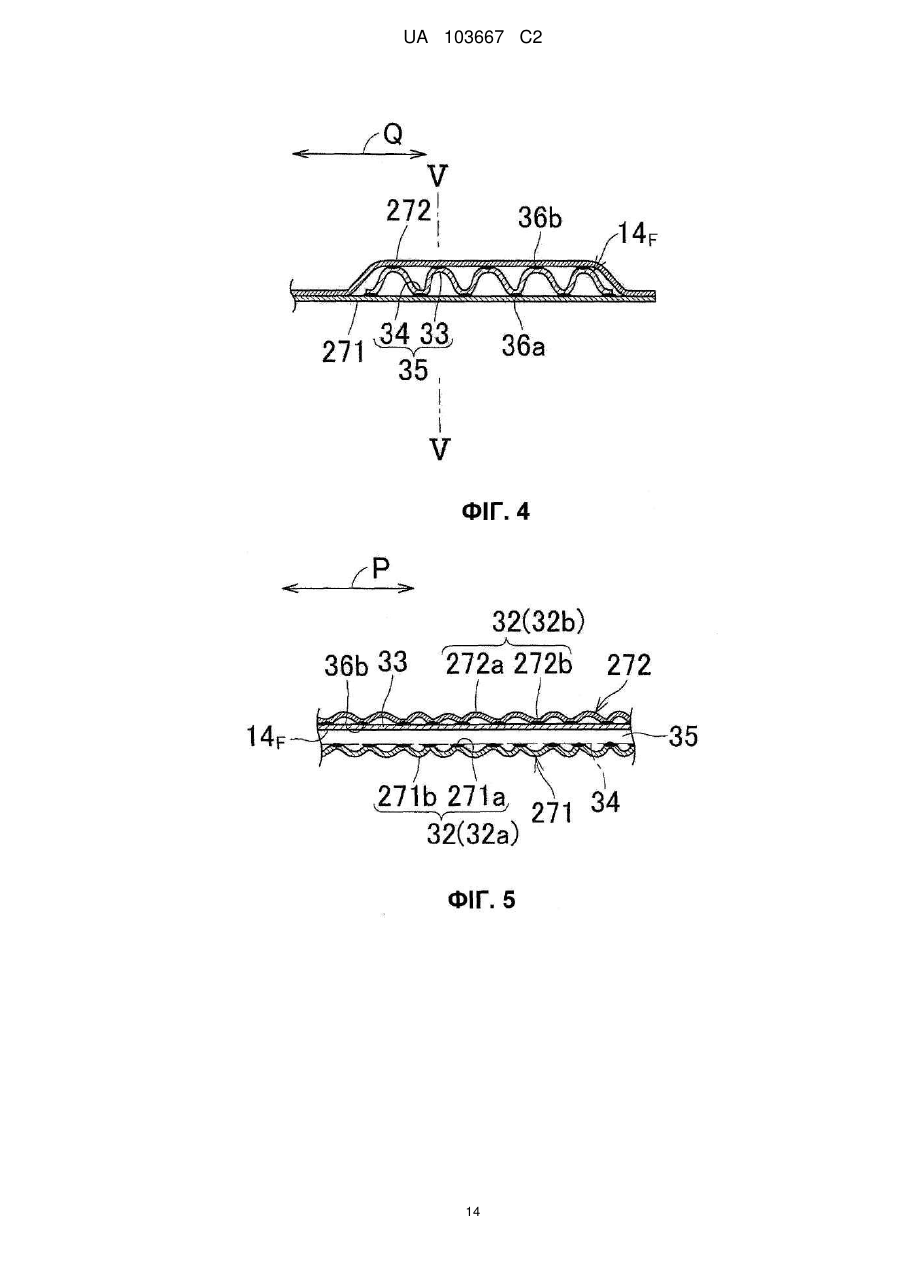

Реферат: Предмет одягу одноразового використання містить в еластичній області, розташованій в периферійній області щонайменше одного поясного отвору або отворів для ніг, еластичну стрічку, сформовану з волокнистого нетканого матеріалу, що виконана з можливістю еластичного стягування. Також предмет одягу одноразового використання має перші складки, що проходять у напрямку довжини, й хвилясті в напрямку її ширини. UA 103667 C2 (12) UA 103667 C2 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0001] Даний винахід відноситься до предмету одягу одноразового використання й зокрема до предмету одягу, наприклад підгузку одноразового використання, що має еластичні області, утворені еластичними стрічками. РІВЕНЬ ТЕХНІКИ [0002] Відомий спосіб з'єднання еластичних стрічок із предметами одягу, наприклад підгузками одноразового використання, вздовж периферійних областей поясних отворів та/або отворів для ніг для утворення еластичних областей вздовж зазначених периферійних областей. [0003] В абсорбуючих трусах одноразового використання, розкритих, наприклад, в JP 62243806 (Патентне посилання 1), кожен з еластичних елементів, виконаних, наприклад, з піноуретану (спандексу), має ширину в діапазоні 10-45 мм і з'єднаний з відповідними периферійними областями поясного отвору й отворів для ніг для оснащення зазначених периферійних областей еластичними областями, що містять складки. Еластичні елементи проходять безперервно в поперечному напрямку трусів уздовж периферійної області поясного отвору. Однак уздовж периферійної області кожного з отворів для ніг деякі з еластичних елементів проходять безперервно в поперечному напрямку трусів, у той час як інші еластичні елементи проходять безперервно у вертикальному напрямку трусів. [0004] У підгузку одноразового використання, розкритому в JP 07-308341 (Патентне посилання 2), ущільнюючі одвороти, які оточують ноги, оснащені криволинійними еластичними областями. Зазначені еластичні області сформовані з'єднанням еластичних листових елементів, виконаних на зразок стрічки й рівномірно розтягнутих у напрямку довжини із відповідними ущільнюючими одворотами таким чином, що області, вздовж яких еластичні листові елементи з'єднані з ущільнюючими одворотами, можуть описувати вигнуті лінії. Еластичні листові елементи виконані як одне ціле із ущільнюючими одворотами для утворення еластичних областей навколо ніг користувача. Як матеріал для еластичних листових елементів використовуються пінополіуретан (спандекс), спінений поліетилен або тому подібний матеріал. [0005] В обох відомих виробах стрічкові еластичні елементи, які використовуються для утворення еластичних областей, переважно виконані з піноуретану (спандекса). Стрічкові еластичні елементи, виконані із зазначеного матеріалу, пружно деформуються з можливістю відновлення, оскільки зазначені еластичні елементи стискуються в напрямку товщини й у результаті роблять периферійні області поясного отвору та/або отворів для ніг, що містять зазначені еластичні елементи, м'якими й зручно текстурованими. У відомих предметах одягу як матеріал для формування стрічкових еластичних елементів на додаток до піноуретану також використовується пластикова плівка, тонкий шаруватий листовий натуральний каучук, синтетичний каучук або тому подібний матеріал, а також сплавлений аеродинамічним способом нетканий матеріал. Однак еластичний елемент, виконаний із пластикової плівки, тонкого шаруватого листового каучуку або нетканого матеріалу, найчастіше відновлюється не настільки пружно, як еластичний елемент, виконаний з пінополіуретану. Отже, з використанням еластичних елементів, виконаних із зазначених пластикових плівок, тонкого шаруватого листового каучуку або нетканих матеріалів, важко зробити периферійні області поясного отвору та/або отворів для ніг м'якими й зручно текстурованими. [0006] Таким чином, існує потреба в оснащенні поясного отвору та/або отворів для ніг м'якими й зручно текстурированими периферійними областями, навіть якщо зазначені периферійні області виконані еластичними із використанням еластичних елементів, виконаних з еластичного нетканого матеріалу, що стягується. Патентна література [0007] (PTL 1) Опублікована патентна заявка Японії № 62-243806 А (PTL 2) Опублікована патентна заявка Японії № 07-308341 А СУТЬ ВИНАХОДУ [0008] Щонайменше один з варіантів реалізації даного винаходу відноситься до предмету одягу одноразового використання, що має передню й задню поясні області, область промежини, розташовану між передньою й задньою поясними областями, поясний отвір, утворений передньою й задньою поясними областями, і отвори для ніг, утворені передньою й задньою поясними областями й областю промежини. Периферійна область щонайменше одного з поясного отвору й отворів для ніг має еластичну область, що містить еластичну стрічку, сформовану першим волокнистим листом, який виконаний з можливістю еластичного стягування в окружному напрямку щонайменше одного поясного отвору й отворів для ніг. [0009] У даному предметі одягу еластична стрічка містить перші складки, які проходять у напрямку довжини еластичної стрічки вздовж окружного напрямку і є хвилястими в напрямку ширини еластичної стрічки. 1 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0010] Переважно передня й задня поясна області містять внутрішній лист і зовнішній лист, причому щонайменше одна із двох поверхонь еластичної стрічки з'єднана щонайменше з одним внутрішнім або зовнішнім листом і формує другі складки, які проходять у напрямку, що перетинає перші складки, які формуються при стягуванні еластичної стрічки. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0011] На фіг. 1 показаний перспективний вид із частковим вирізом підгузка типу трусів згідно щонайменше одного з варіантів реалізації. На фіг. 2 показаний вид зверху із частковим вирізом підгузка, показаного на фіг. 1, у плоско розгорнутому положенні. На фіг. 3 показаний поелементний перспективний вид плоско розгорнутого підгузка. На фіг. 4 показаний розріз по лінії IV-IV, показаній на фіг. 1. На фіг. 5 показаний розріз по лінії V-V, показаній на фіг. 1. На фіг. 6 схематично показаний частковий вид збоку приклада основних вузлів, використовуваних у процесі виготовлення підгузка згідно щонайменше одного варіанту реалізації. На фіг. 7 показаний частковий вид зверху основних вузлів, показаних на фіг. 6. На фіг. 8 показаний частковий вид зверху полотна на основі волокнистого нетканого матеріалу, використовуваного в процесі виготовлення підгузка. На фіг. 9 показаний графік відношення товщини до сили стиснення в композитному полотні згідно щонайменше одного варіанту реалізації. На фіг. 10 показаний графік відношення товщини до сили стиснення в порівнюваному композитному полотні. ДЕТАЛЬНИЙ ОПИС ВИНАХОДУ [0012] Подробиці предмету одягу одноразового використання відповідно до варіантів реалізації даного винаходу будуть більш зрозумілі з опису, наведеного нижче з посиланням на супровідні креслення. [0013] На фіг. 1 показаний перспективний вид із частковим вирізом підгузка 1 типу трусів, який являє типовий приклад предмету одягу одноразового використання згідно щонайменше одного з варіантів реалізації даного винаходу, у якому поперечний напрямок, напрямок впередназад і вертикальний напрямок відповідно позначені стрілками Χ, Υ і Z. Підгузок 1 містить основу 1А, що має форму трусів, і абсорбуючу виділення організму структуру 1В, прикріплену до його внутрішньої сторони. Основа 1А, у свою чергу, містить область 6 промежини, передню поясну область 7, що проходить у передньому напрямку від області 6 промежини, і задню поясну область 8, що проходить у задньому напрямку від області 6 промежини. Передня й задня поясні області 7, 8 розташовані плоско разом вздовж протилежних бічних країв 7а, 8а відповідних поясних областей 7, 8 і з'єднані одна з одною у місцях з'єднання 9, розташованих періодично у вертикальному напрямку Ζ вздовж відповідних бічних країв 7а, 8а. Внаслідок чого, зазначені передня й задня поясні області 7, 8 взаємодіють одна з одною з утворенням поясного отвору 11 підгузка 1, при цьому передня і задня поясні області 7, 8 взаємодіють із областю 6 промежини й утворюють пару отворів 12 для ніг. Основа 1А додатково містить передню деталь 270, що утворює передню поясну область 7, а також частину передньої половини області 6 промежини. Основа 1А також містить задню деталь 280, що утворює задню поясну область 8, а також частину задньої половини області 6 промежини. Передня деталь 270 оснащена передньою поясною еластичною стрічкою 13F, що проходить в окружному напрямку поясного отвору 11 вздовж периферійного краю 10F поясного отвору 11, і передніми ножними еластичними стрічками 14F, що проходять в окружному напрямку отворів 12 для ніг вздовж відповідних передніх периферійних країв 15F. Зазначені еластичні стрічки 13F, 14F прикріплені в розтягнутому стані до передньої деталі 270 і утворюють передню поясну еластичну область 17F, а також передні ножні еластичні області 18F. Задня деталь 280 оснащена задньою поясною еластичною стрічкою 13R, що проходить в окружному напрямку поясного отвору 11 вздовж периферійного краю 10R поясного отвору 11, і задніми ножними еластичними стрічками 14R, що проходять в окружному напрямку отворів 12 для ніг вздовж відповідних задніх периферійних країв 15R. Зазначені еластичні стрічки 13R, 14R прикріплені в розтягнутому стані до задньої деталі 280 і утворюють задню поясну еластичну область 17R, а також і задні ножні еластичні області 18R (як показана на фіг. 2). Слід зазначити, що в підгузку 1, показаному на фіг. 1, зазначені еластичні області 17F, 17R, 18F, 18R показані в стягнутому стані. Термін "стрічка" у даному варіанті реалізації відноситься до елемента, який сформований з листового матеріалу, причому ширина зазначеного елемента більше його товщини, а його довжина більше його ширини. 2 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0014] На фіг. 2 показаний вид зверху із частковим вирізом розгорнутого підгузка 1а, одержаного роз'єднанням передньої і задньої поясних областей 7, 8 одна від одної вздовж з'єднань 9 і розворотом у площині області 6 промежини передньої і задньої поясних областей 7, 8 у поперечному напрямку X, а також у напрямку Υ вперед-назад. На фіг. 3 показаний заелементний перспективний вид даного розгорнутого в площині підгузка 1а. На фіг. 2 і 3 показані поздовжня центральна лінія С-С, що проходить у передньому-задньому напрямку Υ, що розділяє навпіл плоско розгорнутий підгузок 1а у поперечному напрямку X, і поперечна центральна лінія D-D, що проходить перпендикулярно поздовжній центральній лінії С-С і розділяє навпіл розгорнутий у площині підгузок 1а у передньому-задньому напрямку Υ. Форма розгорнутого підгузка 1а є симетричною відносно поздовжньої центральної лінії С-С. [0015] Як показано на фіг. 2 і 3, основа 1А містить передню деталь 270 (по суті шестикутної форми, зокрема як показано на кресленні), сформовану з волокнистого листа, переважно волокнистого нетканого матеріалу, що утворює передню поясну область 7 і частину області 6 промежини, задню деталь 280 (по суті шестикутної форми, зокрема як показано на кресленні). сформовану з волокнистого листа, переважно волокнистого нетканого матеріалу, що утворює задню поясну область 8 і частину області 6 промежини, і середню деталь 260 (по суті прямокутної форми, зокрема як показано на кресленні), що утворює частину області 6 промежини. Передня деталь 270 містить листові елементи, що містять внутрішній лист 271 і зовнішній лист 272, які в конкретній показаній конфігурації є ідентичними за своєю формою й розміром й з'єднані разом за допомогою термоплавкого клею (не показаний). Одиночна передня поясна еластична стрічка 13F і пара передніх ножних еластичних стрічок 14F, протилежних одна одній в поперечному напрямку X, розташовані між зазначеними внутрішнім і зовнішнім листами 271, 272 і з'єднані в розтягнутому стані із зазначеними внутрішнім і зовнішнім листами 271, 272 за допомогою термоплавкого клею (не показаний). Внутрішній лист 271, передня поясна еластична стрічка 13F і зовнішній лист 272 взаємодіють один з одним і утворюють передню поясну еластичну область 17F, при цьому внутрішній лист 271, передні ножні еластичні стрічки 14F і зовнішній лист 272 взаємодіють один з одним і утворюють передню ножну еластичну область 18F для кожного отвору 12 для ніг. Задня деталь 280 містить листові елементи, що містять внутрішній лист 281 і зовнішній лист 282, які, як зокрема показано на кресленні, ідентичні один одному за формою й розміром і з'єднані разом за допомогою термоплавкого клею (не показаний). Одиночна задня поясна еластична стрічка 13R і пара задніх ножних еластичних стрічок 14R, протилежних одна одній в поперечному напрямку X, розташовані між зазначеними внутрішнім і зовнішнім листами 281, 282 і з'єднані в розтягнутому стані із зазначеними внутрішнім і зовнішнім листами 281, 282 за допомогою термоплавкого клею (не показаний). Внутрішній лист 281, задня поясна еластична стрічка 13R і зовнішній лист 282 взаємодіють один з одним і тим самим утворюють задню поясну еластичну область 17R, при цьому внутрішній лист 281, задні ножні еластичні стрічки 14R і зовнішній лист 282 взаємодіють один з одним і тим самим утворюють задню ножну еластичну область 18R для кожного отвору 12 для ніг. Середня деталь 260 містить перешкоджаючу просочуванню пластикову плівку 261 і пару покриваючих листів 262, між якими розташована перешкоджаюча просочуванню пластикова плівка 261, причому зазначені пластикова плівка 261 і покриваючі листи 262 розташовані в одній площині й з'єднані разом за допомогою термоплавкого клею (не показаний). Перешкоджаюча просочуванню пластикова плівка 261 відповідно до деяких варіантів реалізації сформована з вологонепроникної пластикової плівки, а кожен покриваючий лист 262 відповідно до деяких варіантів реалізації сформований з волокнистого листа, переважно волокнистого нетканого матеріалу. Така середня деталь 260 має передній і задній кінці, які відповідно проходять до відповідних внутрішніх сторін (тобто відповідних верхнім сторонам, як показано на фіг. 3) передньої й задньої деталей 270, 280 і з'єднані із внутрішніми сторонами за допомогою термоплавкого клею 264 (як показано на фіг. 2), для з'єднання передньої деталі 270 із задньою деталлю 280 і формування основи 1А. Абсорбуюча виділення організму структура 1В з'єднана із внутрішньою стороною середньої деталі 260 за допомогою термоплавкого клею 263, нанесеного на зазначену внутрішню сторону. [0016] Як показано на фіг. 2, абсорбуюча виділення організму структура 1В, що зокрема має показану на кресленні конфігурацію, має прямокутну форму, яка є подовженою в напрямку Υ вперед-назад і обмежена парою протилежних бічних країв 133, що проходять паралельно поздовжній центральній лінії С-С, і переднім і заднім кінцями 131, 132, що проходять паралельно поперечній центральній лінії D-D. Бічні краї 133 відповідно оснащені з одворотами 136 для захисту від протікання. У зазначеній абсорбуючій виділення організму структурі 1В, блок абсорбуючого виділення організму матеріалу 4а, наприклад целюлозної вати та/або часток надпоглинаючого полімеру, обернуть санітарно-гігієнічним папером 104, а сторона зазначеного 3 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 60 обгорненого блоку, повернена до шкіри користувача, покрита вологопроникним контактуючим зі шкірою листом 104с (як показано на фіг. 1). Одвороти 136 для захисту від протікання відповідно до деяких варіантів реалізації сформовані вологонепроникним листом. Абсорбуюча виділення організму структура 1В оснащена одворотами 136 для захисту від протікання й додатково опосередковано ламінована перешкоджаючою просочуванню пластиковою плівкою 261, розташованою в середній деталі 260. Таким чином, здатність абсорбуючого виділення організму структури 1В перешкоджати просочуванню значно покращена. Згідно ще одного варіанту реалізації (не показаний) даного винаходу підгузок не має одворотів для захисту від протікання. [0017] У кожному одвороті 136 для захисту від протікання гумові нитки 137, що проходять у передньому-задньому напрямку Y, як показано на фіг. 2, з'єднані в розтягнутому стані з вологонепроникним листом, що формує перешкоджаючий протіканню бар'єр 6, за допомогою термоплавкого клею (не показаний). Як показано на фіг. 2 і 3, незважаючи на те, що вологонепроникний лист зображений складеним у формі букви Ζ або у формі переверненої букви Ζ, якщо дивитися в поперечному напрямку X, одвороти 136 для захисту від протікання в підгузку 1 типу трусів можуть підніматися, як показано на фіг. 1, на внутрішній стороні контактуючого зі шкірою листа 104с вздовж відповідних бічних країв 133 абсорбуючого виділення організму структури 1В під дією стягування гумових ниток 137. [0018] На фіг. 4 показаний розріз по лінії IV-IV, показаній на фіг. 1. Незважаючи на те, що положення лінії IV-IV також зазначено на фіг. 2, слід зазначити, що передня ножна еластична стрічка 14F, показана на фіг. 2, зображена не в стягнутому стані, як показано на фіг. 1 і 4, а в розтягнутому стані. Як показано на фіг. 1, передня периферійна область 15F кожного отвору 12 для ніг, утворена передньою деталлю 270, оснащена другими складками 32, що перетинаються з окружним напрямком Ρ отвору 12 для ноги (як показано на фіг. 5). Зазначені другі складки 32 формуються на внутрішньому й зовнішньому листах 271, 272 у передній деталі 270 при стягуванні передньої ножної еластичної стрічки 14F в окружному напрямку Р. Передня ножна еластична стрічка 14F проходить в окружному напрямку Ρ і оснащена в стягнутому стані, як показано на фіг. 4, гребенями 33 і западинами 34, що чергуються в напрямку, що перетинається з окружним напрямком Ρ (тобто в напрямку Q ширини еластичної стрічки 14F), для формування перших складок 35, що проходять у поздовжньому напрямку між протилежними кінцями передньої ножної еластичної стрічки 14F в окружному напрямку Р. Внутрішній лист 271 з'єднаний із западинами 34 передньої ножної еластичної стрічки 14F за допомогою термоплавкого клею 36а, а зовнішній лист 272 з'єднаний із гребенями 33 передньої ножної еластичної стрічки 14F за допомогою термоплавкого клею 36b. Зокрема, зазначені внутрішній і зовнішній листи 271, 272 періодично з'єднані з передньою ножною еластичною стрічкою 14F в окружному напрямку Ρ, тобто в напрямку довжини, а також у напрямку Q ширини передньої ножної еластичної стрічки 14F. Внутрішній і зовнішній листи 271, 272 є плоскими й з'єднані разом за допомогою адгезивів або плавлення за межами передньої ножної еластичної стрічки 14F у напрямку Q ширини еластичної стрічки 14F. [0019] На фіг. 5 показаний розріз по лінії V-V, показаній на фіг. 1, і положення зазначеної лінії V-V також показано на фіг. 4. Як показано на фіг. 5, гребені 33 у передній ножній еластичній стрічці 14F показані суцільними лініями, а западини 34 позначені уявлюваними лініями. Внутрішній і зовнішній листи 271, 272 у передній деталі 270 оснащені другими складками 32 із чергуванням гребенів і западин в окружному напрямку Р. На відміну від перших складок 35, що проходять у напрямку довжини еластичної стрічки, тобто в окружному напрямку Р, другі складки 32 проходять у напрямку Q ширини еластичної стрічки 14F, як наочніше всього показано на фіг. 1. Другі складки 32а, що утворюють другі складки 32, сформовані у внутрішньому листи 271, містять гребені 271а і западини 271b, у той час як другі складки 32b, що утворюють другі складки 32, сформовані в зовнішньому листи 272, містять гребені 272а і западини 272b. [0020] У передній деталі 270, що містить передні периферійні області 15F відповідних отворів 12 для ніг, внутрішній і зовнішній листи 271, 272 відповідно до деяких варіантів реалізації виконані, наприклад, з (і) волокнистого нетканого матеріалу, зробленого філ'єрним способом (спанбонд), (іі) волокнистого нетканого матеріалу, одержаного аеродинамічним способом з розплаву (мельтблаунд), або (ііі) шаруватої структури спанбонд, мельтблаунд і спанбонд. Зазначена шарувата структура також іменується як волокнистий нетканий матеріал SMS. Кожен внутрішній і зовнішній лист 271, 272 має поверхневу щільність приблизно 10-100 2 г/м . Передні ножні еластичні стрічки 14F виконані відповідно до деяких варіантів реалізації з волокнистого нетканого матеріалу, що еластично розтягується й стягується, або волокнистої пластикової плівки, що еластично розтягується й стягується. У переважній конфігурації передні ножні еластичні стрічки 14F виконані з (1) еластичного волокнистого нетканого матеріалу, виготовленого з еластичних волокон, наприклад еластичних уретанових волокон, або (2) 4 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 еластичного волокнистого нетканого матеріалу, виготовленого з еластичних волокон, змішаних з нееластичними термопластичними синтетичними волокнами. Передні ножні еластичні стрічки 2 14F мають поверхневу щільність приблизно 20-100 г/м . Переважна конфігурація передньої ножної еластичної стрічки 14F має ширину щонайменше приблизно 10 мм, переважно від приблизно 10 мм до приблизно 40 мм і містить 3-7 гребенів 33 або западин 34 на одиницю ширини приблизно 10 мм, що чергуються в напрямку Q ширини. Висота гребенів 33 залежить від товщини еластичного волокнистого нетканого матеріалу, що формує передню ножну еластичну стрічку 14F, і при товщині волокнистого нетканого матеріалу приблизно від 1 мм приблизно до 2 мм висота гребенів 33 відповідно до деяких варіантів реалізації лежить у діапазоні 1,2-3 зазначеної товщини. Вимірювання висоти гребенів і товщини волокнистого нетканого матеріалу, зазначених у даному описі, виконувалися шляхом стиснення іспитових 2 зразків зі стискаючою силою 0,5 г/см з використанням як вимірювального засобу автоматичного приладу для випробувань на стиснення моделі KES-FB3-AUTO-A (виготовленого компанією КАТО TECH CO. LTD., Японія). [0021] Передня поясна еластична стрічка 13F у переважній конфігурації має ширину щонайменше приблизно 10 мм, переважно приблизно від 10 мм приблизно до 40 мм і складки, що подовжньо проходять у напрямку довжини еластичної стрічки (тобто в окружному напрямку поясного отвору 11), як і у випадку передніх ножних еластичних стрічок 14F. Відповідно до деяких варіантів реалізації гумові нитки, кожна з яких має діаметр або ширину приблизно від 0,3 мм приблизно до 3 мм, використовуються замість передньої поясної еластичної стрічки 13F. [0022] У передній деталі 270 передня поясна еластична стрічка 13F і передні ножні еластичні стрічки 14F з'єднані із внутрішнім і зовнішнім листами з відповідним розтягуванням, наприклад з поздовжнім подовженням, яке в 1,5-4 рази перевищує довжину еластичних стрічок у вільному стані. Термін "вільний стан" у даному описі використовується для позначення стану еластичного компонента, наприклад еластичних стрічок 13F, 13R, 14F, 14R і полотна 501 еластичного волокнистого нетканого матеріалу (показаного на фіг. 6-8), призначеного для використання в предметі одягу одноразового використання відповідно до варіантів реалізації, коли зазначений еластичний компонент є вільним, не з'єднаний з будь-яким іншим матеріалом, і на нього не діє яка-небудь зовнішня сила. [0023] Вздовж передньої периферійної області 15F, виконаного таким чином отвору 12 для ніг підгузка розташовані перші складки 35, що містять гребені 33 і западини 34 передньої ножної еластичної стрічки 14F, другі складки 32а, утворені гребенями 271а і западинами 271b внутрішнього листа 271, і другі складки 32b, утворені гребенями 272а і западинами 272b зовнішнього листа 272, причому зазначені складки розташовані одна над іншою для виконання великої, м'якої й зручно текстурованої передньої периферійної області 15F. Крім того, вихідний стан передньої периферійної області 15F може швидко еластично відновлюватися після її стиснення в напрямку товщини. Причина полягає в тому, що передня ножна еластична стрічка 14F виконана з еластичного виконаного з можливістю розтягування й стягування волокнистого нетканого матеріалу або пластикової плівки. Незважаючи на те, що другі складки 32 у внутрішньому й зовнішньому листах 217, 272 мають тенденцію зникати при розтягуванні передньої периферійної області 15F, як показано на фіг. 1, в окружному напрямку Р, перші складки 35 у передній ножній еластичній стрічці 14F, що хвилеподібно проходять у напрямку Q ширини, не зникають, і, отже, передня периферійна область 15F залишається великою, м'якою й еластичною деформованою у напрямку товщини, навіть якщо вона знаходиться в розтягнутому стані. Якщо підгузок 1 одягнутий на тіло користувача, передня периферійна область 15F легко згинається вздовж перших складок 35 у напрямку до зовнішньої частини підгузка 1 відповідно до переміщення ноги користувача й не перешкоджає зазначеному переміщенню. [0024] У показаному прикладі підгузка 1 ножна еластична стрічка 14R, розташована в задній деталі 280, може бути оснащена складками, хвилеподібними в її поперечному напрямку й такими, що проходять в окружному напрямку, як і у випадку передньої ножної еластичної стрічки 14F, таким чином, що периферійна область 15R отвору 12 для ноги в задній деталі 280 також функціонує в такий же спосіб, як і периферійна область 15F. Щонайменше одна передня поясна еластична стрічка 13F та/або задня поясна еластична стрічка 13R може бути оснащена складками, хвилеподібними в напрямку її ширини, як і у випадку передньої ножної еластичної стрічки 14F, для формування м'якої й зручно текстурованої периферійної області 10 поясного отвору 11. Відповідно до деяких варіантів реалізації замість щонайменше однієї передньої та/або задньої поясної еластичної стрічки 13F, 13R можуть бути використані гумові нитки. В об'єм даного розкриття входить створення м'якої й зручно текстурованої щонайменше однієї 5 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 60 передньої та/або задньої периферійної області 10 поясного отвору 11 та/або відповідних периферійних областей 15R та/або 15F щонайменше одного отвору 12 для ніг. [0025] На фіг. 6 схематично показаний частковий вид збоку основних вузлів, використовуваних для виготовлення передньої деталі 270, як приклад показаної на фіг. 1-3. На фіг. 7 показаний частковий вид зверху зазначених основних блоків. Як показано на фіг. 6, еластичне полотно 501 волокнистого нетканого матеріалу, використовуване для формування передньої ножної еластичної стрічки 14F, безперервно подається зверху в орієнтації фіг. 6. Еластичне полотно 501 пружно подовжується в поздовжньому напрямку до необхідного збільшення його довжини у вільному стані й потім подається в перший пристрій 571 для нанесення покриттів. Еластичне полотно 501 покривається у першому пристрої 571 термоплавким клеєм (не показаний). Еластичне полотно 501, покрите клеєм, направляється валами 564, 565, установленими на хитному важелі 561 у машинному напрямку MD, як зазначено відповідною стрілкою (стрілками). Потім еластичне полотно 501 подають на складальний вал 550 разом із другим полотном 522 волокнистого нетканого матеріалу, яке безперервно подається ліворуч, як показано на фіг. 6, при цьому еластичне полотно 501 з'єднується із другим полотном 522 під тиском обтискного валка 555. Потім друге полотно 522 волокнистого нетканого матеріалу й еластичне полотно 501 волокнистого нетканого матеріалу, з'єднане з ним, переміщаються в машинному напрямку MD, як зазначено відповідною стрілкою (стрілками). Друге полотно 522 і з'єднане з ним еластичне полотно 501 з'єднують із першим полотном 521 волокнистого нетканого матеріалу, яке подають зверху в орієнтації фіг. 6, і щонайменше друге полотно 522 із другого полотна 522 і еластичного полотна 501 з'єднується з першим полотном 521, яке попередньо покривається термоплавким клеєм (не показаний) у другому пристрої 572 для нанесення покриттів. У результаті одержане композитне полотно 523, у якому перше й друге полотна 521, 522 формують шарувату структуру разом з розташованим між ними еластичним полотном 501. Хитний важіль 561 здійснює коливання вперед та назад у діапазоні, зазначеному двонаправленою стрілкою А на фіг. 7 під дією приводу 562. На фіг. 7 еластичне полотно 501 і друге полотно 522 показані уявлюваними лініями. [0026] На фіг. 8 показаний частковий вид зверху другого полотна 522 волокнистого нетканого матеріалу, з яким з'єднане еластичне полотно 501, причому перше полотно 521 і композитне полотно 523 також показані в лівій частині фіг. 8. Уявлювана лінія 528 на другому полотні 522 означає лінію, вздовж якої передня деталь 270 повинна бути відрізана від композитного полотна 523 (як показано на фіг. 6). Слід зазначити, що передня поясна стрічка 13F, з'єднана з передньою деталлю 270, не показана для спрощення ілюстрації. [0027] Відповідно до одного із переважних варіантів здійснення способу виготовлення композитного полотна 523 шляхом використання основних вузлів і процесів, показаних на фіг. 6 і 7, волокнистий нетканий матеріал, зроблений філ'єрним способом, що має поверхневу 2 щільність 25 г/м , ширину приблизно 220 мм і виконаний з волокон поліпропілену, подається як друге полотно 522 волокнистого нетканого матеріалу в машинному напрямку MD зі швидкістю 70 м/хв. Еластичне полотно 501 волокнистого нетканого матеріалу виготовлене, наприклад, з нетканого матеріалу, зробленого філ'єрним способом, що містить 47% за масою поліуретанових волокон і 53% за масою поліпропіленових волокон, і у вільному стані має поверхневу щільність 2 30 г/м і ширину 80 мм. Еластичне полотно 501 переміщують у машинному напрямку MD у розтягнутому стані, що викликає його подовження в 3 рази в порівнянні з його довжиною у вільному стані, і подають у перший пристрій 571 для покриття термоплавким клеєм із витратою 2 3 г/м . Потім еластичне полотно 501 подають на хитний важіль 561 і потім прикріплюють до другого полотна 522 волокнистого нетканого матеріалу в розтягнутому стані. Амплітуда А коливань хитного важеля 561 становить 166 мм (на фіг. 8 показана як відстань "А"), при цьому розмах із яким подають друге полотно 522 волокнистого нетканого матеріалу в машинному напрямку MD становить 340 мм (на фіг. 8 показано як відстань "L") для кожного робочого циклу хитного важеля 561. Еластичне полотно 501 направляється хитним важелем 561 і подається таким чином, що описує хвилеподібну криву в напрямку до другого полотна 522 і з'єднується з ним. Під час зазначеного етапу подачі еластичного полотна 501 коливання хитного важеля 561, з одного боку, викликають збільшення ширини полотна 501 еластичного волокнистого нетканого матеріалу в гребенях 531 і западинах 532 хвилеподібної кривої. З іншого боку, коливання хитного важеля 561 викликають зменшення ширини еластичного полотна 501 у проміжній частині 533, утвореній між кожною парою розташованих поруч гребеня й западини 531, 532 хвилеподібної кривої. Зменшення ширини еластичного полотна 501 у зазначеній проміжній частині 533 викликане створенням множинних поперечних хвилеподібних складок (тобто перших складок 35, як показано на фіг. 4). Також, на даному етапі відбуваються зміни розтягування еластичного полотна 501. Залежно від експлуатаційних режимів устаткування, 6 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 55 60 показаного на фіг. 6 і 7, у процесі з'єднання еластичного полотна 501 із другим полотном 522 ширина зазначеного еластичного полотна 501, яка спочатку становить 80 мм, змінюється приблизно до 32 мм у гребенях 531 і западинах 532 хвилеподібної кривої зі зменшенням до мінімального значення приблизно 21 мм у відповідних проміжних частинах 533. У проміжних частинах 533 перші складки 35 формуються як показано на фіг. 4, але в гребенях 531 і западинах 532 хвилеподібної кривої еластичне полотно 501 є плоским і по суті не містить складок. При плоскому укладанні першого полотна 521 на друге полотно 522 використовується волокнистий нетканий матеріал спанбонд/мельтблаунд/спанбонд (SMS), виготовлений з 2 поліпропіленових волокон, що має поверхневу щільність приблизно 15 г/м і ширину приблизно 2 200 мм, покритий термоплавким клеєм з витратою 3 г/м . Композитне полотно 523, що містить зазначені перше й друге полотна 521, 522 волокнистого нетканого матеріалу, а також полотно 501 еластичного волокнистого нетканого матеріалу, відрізається за формою, позначеною уявлюваною лінією 528, і використовується як передня деталь 270, як показано на фіг. 5. У передній деталі 270 внутрішній лист 271, утворений першим полотном 521, оснащений другими складками 32а, що містять гребені 271а і западини 271b, ізовнішній лист 272, утворений другим полотном 522, оснащений другими складками 32b, що містять гребені 272а і западини 272b, викликаними стягуванням передньої ножної еластичної стрічки 14F, утвореної еластичним полотном 501. [0028] Як показано на фіг. 8, еластичне полотно 501 може бути розташоване плоско на досить великій ширині поверх першого й другого полотен 521, 522 не тільки в гребенях 531 і западинах 532 хвилеподібної кривої, але також і в проміжних частинах 533, для з'єднання зазначених полотен одне з одним за допомогою термоплавкого клею, нанесеного як покриття із 2 витратою тільки в діапазоні приблизно 2-10 г/м . У порівнянні з випадком з'єднання гумової нитки з полотном у розтягнутому стані, при даному способі витрата термоплавкого клею може бути зменшеною, і отже м'якість і зручна структура виробу можуть бути покращені. [0029] У Таблиці 1 зазначені різні товщини волокнистого нетканого матеріалу спанбонд/мельтблаунд/спанбонд (SMS нетканий матеріал), виготовленого з поліпропіленових 2 волокон, що має поверхневу щільність 15 г/м і використовуваного як перше полотно 521 у процесах, показаних на фіг. 6 і 7, волокнистого нетканого матеріалу спанбонд (SB нетканий волокнистий матеріал), виготовленого з поліпропіленових волокон, що має поверхневу 2 щільність 17 г/м і використовуваного в зазначених процесах як друге полотно 522, а також еластичного волокнистого нетканого матеріалу на основі спанбонда (SB волокнистий нетканий 2 матеріал), що має поверхневу щільність 30 г/м і використовуваного в зазначених процесах як первинний матеріал для еластичного полотна 501. Крім того, у Таблиці 1 зазначена товщина композитного полотна 523, показаного на фіг. 8, що містить зазначені полотна 521, 522, 501. Слід зазначити, що товщина композитного полотна 523, зазначена в Таблиці 1, обмірювана в області композитного полотна 523, що містить проміжну частину 533 еластичного полотна 501. У проміжній частині 533 еластичне полотно 501 знаходиться в розширеному стані, причому довжина еластичного полотна 501 приблизно в 2,2 рази більше довжини еластичного полотна 501 у вільному стані, і містить перші складки 35, як показано на фіг. 4. Для вимірювання товщини зазначеної області, від композитного полотна 523 у розтягнутому стані був відрізаний іспитовий зразок довжиною 30 мм, що містить проміжну частину 533. Були обмірювані товщина зазначеного іспитового зразка, залишеного вільним для стягування (у стягнутому стані), і товщина іспитового зразка, розтягнутого до зникнення других складок 32а, 32b у першому й другому полотнах 521, 522 (у розтягнутому стані), тобто поки ступінь подовження еластичного полотна 501 не збільшувалася приблизно в 2,2 рази відносно довжини у вільному стані. У Таблиці 1 також наведена товщина порівняльного композитного полотна, одержаного шляхом створення порівняльного еластичного полотна волокнистого нетканого матеріалу, виготовленого на першому етапі за допомогою з'єднання протилежних кінців вихідного матеріалу, що маг ширину 80 мм і довжину 100 мм, у відповідному затискному пристосуванні для обмеження ширини від стягування в зазначених кінцях, з наступним розтягуванням порівняльного еластичного полотна приблизно в 2,2 рази в напрямку довжини й наступним покриттям протилежних поверхонь зазначеного порівняльного еластичного полотна, 2 розтягнутого зазначеним чином, термоплавким клеєм з витратою приблизно 3 г/м і з'єднанням першого й другого полотен 521, 522 з відповідними поверхнями зазначеного порівняльного еластичного полотна. Іншими словами, порівняльне композитне полотно є подібним до композитного полотна 523, за винятком того, що порівняльне композитне полотно не має складок у його еластичному полотні, на відміну від перших складок 35 в еластичному полотні 501 композитного полотна 523. Товщина порівняльного еластичного полотна у вільному стані, а також його товщина в розтягнутому приблизно в 2,2 рази стані, вимірювалися подібно 7 UA 103667 C2 5 10 15 20 композитному полотну 523, і результати вимірювань зазначені в Таблиці 1. Для вимірювання товщини використовувався автоматичний прилад для випробувань на стиснення моделі KES2 FB3-AUTO-A, причому площа контактної пластини становила 2 см , швидкість переміщення контактної пластини була встановлена 0,02 мм/с, і контактний тиск контактної пластини був 2 установлений 0,5 г/см . [0030] Як зазначено в Таблиці 1, товщина іспитового зразка, тобто товщина композитного полотна 523 в області, що містить проміжну частину 533, більше повної товщини першого й другого полотен 521, 522 і еластичного полотна 501, не залежно від того, у якому стані знаходиться зразок: у стягнутому або в розтягнутому. Товщина композитного полотна 523 більше товщини порівняльного композитного полотна, не залежно від того, у якому стані воно знаходиться: у стягнутому або в розтягнутому. Результати вимірювань, зазначені в Таблиці 1, по всій видимості викликані наявністю перших складок 35 у композитному полотні 523, як показано на фіг. 4. [0031] На фіг. 9 і 10 наведені графіки, які відповідно показують відношення товщини до сили стиснення в композитному полотні 523 і в порівняльному композитному полотні, показані в Таблиці 1. На кожному графіку верхня лінія показує товщину залежно від сили стиснення, що 2 2 змінюється при збільшенні сили стиснення від 0 г/см до 50 г/см , і нижня лінія показує товщину 2 залежно від сили стиснення, що змінюється при зменшенні сили стиснення від 50 г/см до 0 2 г/см . Для побудови зазначених графіків використовувався автоматичний прилад для випробувань на стиснення моделі KES-FB3-AUTO-A. Товщини композитного полотна 523 і порівняльного композитного полотна були обмірювані при збільшенні або при зменшенні контактного тиску контактної пластини приладу й були накреслені, як показано на фіг. 9 і 10. У порівнянні з порівняльним композитним полотном, товщина композитного полотна 523 відносно більша й помірно змінюється при збільшенні контактного тиску. 25 [0032] Таблиця 1 Товщина (мм) Коефіцієнт подовження Зі складками полотна або без еластичного складок У Поверхнева волокнистого полотно У Об'єкти вимірювання нерозтягнутому щільність нетканого еластичного розтягнутому стані або у матеріалу в волокнистого стані вільному стані порівнянні з нетканого полотном у матеріалу вільному стані Перший волокнистий нетканий матеріал 2 15 г/м 0,26 (нетканий матеріал SMS) Другий волокнистий нетканий матеріал 2 17 г/м 0,26 (нетканий матеріал SB) Первинний матеріал полотна еластичного волокнистого 2 30 г/м 1,36 1 Без складок нетканого матеріалу (нетканий матеріал SB) Всього 1,88 Композитне полотно 4,62 3,86 2,2 Зі складками Порівняльне 3,02 0,93 2,2 Без складок композитне полотно 30 [0033] Для формування в передній поясній еластичній стрічці 13F та/або задній поясній еластичній стрічці 13R складок, які подовжньо проходять вздовж окружного напрямку поясного отвору 11 і чергуються в напрямку ширини передньої поясної еластичної стрічки 13F та/або задньої поясної еластичної стрічки 13R, первинне полотно, призначене для формування 8 UA 103667 C2 5 10 15 20 25 30 35 40 45 50 еластичних стрічок 13F, 13R, може бути затиснуте між двома робочими інструментами, взаємодіючими один з одним з нагріванням для формування складок перед з'єднанням еластичних стрічок 13F, 13R з полотнами волокнистого нетканого матеріалу. Передня ножна еластична стрічка 14F та/або задня ножна еластична стрічка 14R також можуть бути сформовані описаним способом. Незважаючи на те, що вище були описані варіанти реалізації на прикладі підгузка одноразового використання, інші варіанти реалізації (не показані) можуть бути здійснені в предметах одягу одноразового використання інших типів, наприклад у підгузках відкритого типу, трусах для привчання до туалету, трусах для тих, хто страждає нетриманням або трусах при менструації, і т.п.. [0034] Аспекти даного винаходу, описаного вище, можуть бути розташовані щонайменше в наступних виробах: (і) предмет одягу (1) одноразового використання, що містить: передню й задню поясні області (7, 8), область (6) промежини між передньою й задньою поясними областями, поясний отвір (11), утворений передньою й задньою поясними областями, і отвори (12) для ніг, утворені передньою й задньою поясними областями й областю промежини, причому периферійна область щонайменше одного поясного отвору та/або отворів для ніг має еластичну область (17F, 17R або 15F, 15R), що містить еластичну стрічку (13F, 13R або 14F, 14R), сформовану з першого волокнистого листа, який виконаний з можливістю еластичного стягування в окружному напрямку (Р) щонайменше одного поясного отвору та/або отворів для ніг; еластичну стрічку, що містить перші складки (35), які проходять у напрямку довжини еластичної стрічки вздовж окружного напрямку і є хвилястими в напрямку (Q) ширини еластичної стрічки. [0035] Аспект даного винаходу, описаного у вищевказаному пункті (і), може забезпечити щонайменше один з наступних переважних ефектів: (а) Хвилеподібність еластичної стрічки еластично деформується при стисненні еластичної області в напрямку товщини таким чином, що периферійна область щонайменше одного поясного отвору та/або отворів для ніг збережена в м'якому й зручно текстурованому стані. [0036] Крім того, наступні вироби можуть містити відповідно до додаткових аспектів: (іі) Передня й задня поясні області містять внутрішній лист (271, 281) і зовнішній лист (272, 282), а також еластичну стрічку, розташовану між внутрішнім і зовнішнім листами, причому щонайменше один внутрішній та/або зовнішній лист оснащений другими складками (32), які проходять у поперек відносно напрямку довжини еластичної стрічки, коли зазначена еластична стрічка знаходиться в стягнутому стані. (ііі) Периферійна область отворів для ніг містить щонайменше одну передню периферійну область, що проходить у передній поясній області, та/або задню периферійну область, що проходить у задній поясній області. (iv) Еластична стрічка має ширину щонайменше 10 мм. (ν) Еластична стрічка має ширину в діапазоні від 10 мм до 40 мм. (vi) Перші складки еластичної стрічки містять у напрямку ширини 3-7 гребенів або западин на одиницю ширини в 10 мм. (vii) Перші складки еластичної стрічки містять у напрямку ширини гребені, що чергуються, і западини, і висота гребенів лежить у діапазоні 1,2-3 товщин першого волокнистого листа. 2 (viii) Поверхнева щільність першого волокнистого листа лежить у діапазоні 20-100 г/м . (іх) Щонайменше один внутрішній та/або зовнішній лист сформований із другого волокнистого листа. (х) Перший й другий волокнисті листи являють собою волокнистий нетканий матеріал. ФОРМУЛА ВИНАХОДУ 55 1. Предмет одягу одноразового використання, що містить: передню й задню поясні області, область промежини, розташовану між зазначеними передньою й задньою поясними областями, поясний отвір, утворений передньою й задньою поясними областями, і отвори для ніг, утворені передньою й задньою поясними областями й зазначеною областю промежини, у якій 9 UA 103667 C2 5 10 15 20 25 30 периферійна область щонайменше одного із зазначених поясного отвору й отворів для ніг має еластичну область, що містить еластичну стрічку, сформовану першим волокнистим листом, виконаним з можливістю еластичного стягування в окружному напрямку щонайменше одного із зазначених поясного отвору й отворів для ніг, причому еластична стрічка містить перші складки, які проходять у напрямку її довжини вздовж окружного напрямку і виконані хвилястими в напрямку її ширини, передня й задня поясні області містять внутрішній лист і зовнішній лист, між якими розташована зазначена еластична стрічка, причому щонайменше внутрішній або зовнішній лист сформований із другими складками, які проходять поперек до напрямку довжини еластичної стрічки, коли вона знаходиться в стягнутому стані. 2. Предмет одягу за п. 1, який відрізняється тим, що зазначена периферійна область отворів для ніг містить щонайменше передню периферійну область, що проходить у зазначеній передній поясній області, або задню периферійну область, що проходить у зазначеній задній поясній області. 3. Предмет одягу за п. 1, який відрізняється тим, що еластична стрічка має ширину щонайменше 10 мм. 4. Предмет одягу за будь-яким із пп. 1 або 3, який відрізняється тим, що еластична стрічка має ширину в діапазоні від 10 мм до 40 мм. 5. Предмет одягу за будь-яким із пп. 1 або 3, або 4, який відрізняється тим, що перші складки еластичної стрічки містять у напрямку ширини від 3 до 7 гребенів або западин на одиницю ширини в 10 мм. 6. Предмет одягу за будь-яким із пп. 1 або 3-5, який відрізняється тим, що зазначені перші складки еластичної стрічки містять у зазначеному напрямку ширини гребені й западини, що чергуються, і висота гребенів лежить у діапазоні від 1,2 до 3 товщини першого волокнистого листа. 7. Предмет одягу за будь-яким із пп. 1 або 6, який відрізняється тим, що поверхнева щільність 2 першого волокнистого листа лежить у діапазоні 20-100 г/м . 8. Предмет одягу за будь-яким із пп. 1 або 6, або 7, який відрізняється тим, що щонайменше зазначений внутрішній або зовнішній лист сформований із другого волокнистого листа. 9. Предмет одягу за будь-яким із пп. 1 або 6-8, який відрізняється тим, що перший і другий волокнисті листи являють собою волокнистий нетканий матеріал. 10 UA 103667 C2 11 UA 103667 C2 12 UA 103667 C2 13 UA 103667 C2 14 UA 103667 C2 15 UA 103667 C2 16 UA 103667 C2 17 UA 103667 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
