Система механічного замкового з’єднання для панелей підлогових покриттів

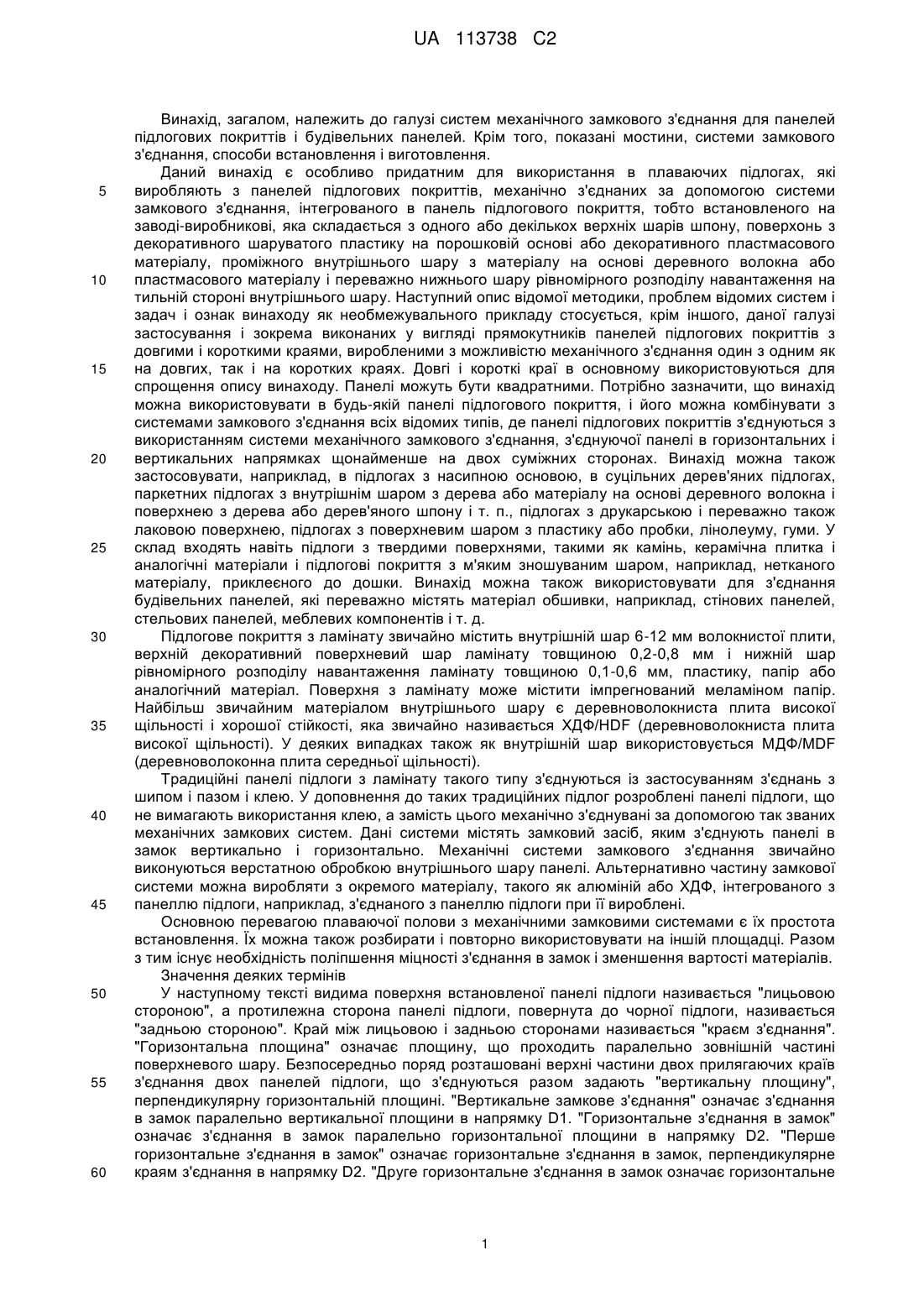

Реферат: Панелі підлогових покриттів забезпечені системою замкового з'єднання вертикального складання на коротких краях, за допомогою якої здійснюється тільки вертикальне з'єднання в замок, і системою механічного замкового з'єднання на довгих краях, яка запобігає зміщенню вздовж довгих країв. UA 113738 C2 (12) UA 113738 C2 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід, загалом, належить до галузі систем механічного замкового з'єднання для панелей підлогових покриттів і будівельних панелей. Крім того, показані мостини, системи замкового з'єднання, способи встановлення і виготовлення. Даний винахід є особливо придатним для використання в плаваючих підлогах, які виробляють з панелей підлогових покриттів, механічно з'єднаних за допомогою системи замкового з'єднання, інтегрованого в панель підлогового покриття, тобто встановленого на заводі-виробникові, яка складається з одного або декількох верхніх шарів шпону, поверхонь з декоративного шаруватого пластику на порошковій основі або декоративного пластмасового матеріалу, проміжного внутрішнього шару з матеріалу на основі деревного волокна або пластмасового матеріалу і переважно нижнього шару рівномірного розподілу навантаження на тильній стороні внутрішнього шару. Наступний опис відомої методики, проблем відомих систем і задач і ознак винаходу як необмежувального прикладу стосується, крім іншого, даної галузі застосування і зокрема виконаних у вигляді прямокутників панелей підлогових покриттів з довгими і короткими краями, виробленими з можливістю механічного з'єднання один з одним як на довгих, так і на коротких краях. Довгі і короткі краї в основному використовуються для спрощення опису винаходу. Панелі можуть бути квадратними. Потрібно зазначити, що винахід можна використовувати в будь-якій панелі підлогового покриття, і його можна комбінувати з системами замкового з'єднання всіх відомих типів, де панелі підлогових покриттів з'єднуються з використанням системи механічного замкового з'єднання, з'єднуючої панелі в горизонтальних і вертикальних напрямках щонайменше на двох суміжних сторонах. Винахід можна також застосовувати, наприклад, в підлогах з насипною основою, в суцільних дерев'яних підлогах, паркетних підлогах з внутрішнім шаром з дерева або матеріалу на основі деревного волокна і поверхнею з дерева або дерев'яного шпону і т. п., підлогах з друкарською і переважно також лаковою поверхнею, підлогах з поверхневим шаром з пластику або пробки, лінолеуму, гуми. У склад входять навіть підлоги з твердими поверхнями, такими як камінь, керамічна плитка і аналогічні матеріали і підлогові покриття з м'яким зношуваним шаром, наприклад, нетканого матеріалу, приклеєного до дошки. Винахід можна також використовувати для з'єднання будівельних панелей, які переважно містять матеріал обшивки, наприклад, стінових панелей, стельових панелей, меблевих компонентів і т. д. Підлогове покриття з ламінату звичайно містить внутрішній шар 6-12 мм волокнистої плити, верхній декоративний поверхневий шар ламінату товщиною 0,2-0,8 мм і нижній шар рівномірного розподілу навантаження ламінату товщиною 0,1-0,6 мм, пластику, папір або аналогічний матеріал. Поверхня з ламінату може містити імпрегнований меламіном папір. Найбільш звичайним матеріалом внутрішнього шару є деревноволокниста плита високої щільності і хорошої стійкості, яка звичайно називається ХДФ/HDF (деревноволокниста плита високої щільності). У деяких випадках також як внутрішній шар використовується МДФ/MDF (деревноволоконна плита середньої щільності). Традиційні панелі підлоги з ламінату такого типу з'єднуються із застосуванням з'єднань з шипом і пазом і клею. У доповнення до таких традиційних підлог розроблені панелі підлоги, що не вимагають використання клею, а замість цього механічно з'єднувані за допомогою так званих механічних замкових систем. Дані системи містять замковий засіб, яким з'єднують панелі в замок вертикально і горизонтально. Механічні системи замкового з'єднання звичайно виконуються верстатною обробкою внутрішнього шару панелі. Альтернативно частину замкової системи можна виробляти з окремого матеріалу, такого як алюміній або ХДФ, інтегрованого з панеллю підлоги, наприклад, з'єднаного з панеллю підлоги при її вироблені. Основною перевагою плаваючої полови з механічними замковими системами є їх простота встановлення. Їх можна також розбирати і повторно використовувати на іншій площадці. Разом з тим існує необхідність поліпшення міцності з'єднання в замок і зменшення вартості матеріалів. Значення деяких термінів У наступному тексті видима поверхня встановленої панелі підлоги називається "лицьовою стороною", а протилежна сторона панелі підлоги, повернута до чорної підлоги, називається "задньою стороною". Край між лицьовою і задньою сторонами називається "краєм з'єднання". "Горизонтальна площина" означає площину, що проходить паралельно зовнішній частині поверхневого шару. Безпосередньо поряд розташовані верхні частини двох прилягаючих країв з'єднання двох панелей підлоги, що з'єднуються разом задають "вертикальну площину", перпендикулярну горизонтальній площині. "Вертикальне замкове з'єднання" означає з'єднання в замок паралельно вертикальної площини в напрямку D1. "Горизонтальне з'єднання в замок" означає з'єднання в замок паралельно горизонтальної площини в напрямку D2. "Перше горизонтальне з'єднання в замок" означає горизонтальне з'єднання в замок, перпендикулярне краям з'єднання в напрямку D2. "Друге горизонтальне з'єднання в замок означає горизонтальне 1 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 з'єднання в замок в горизонтальному напрямку вздовж з'єднання, яке запобігає ковзанню двох панелей паралельно одна одній, коли вони лежать в одній площині. "Системи замкового з'єднання" означають спільно діючі з'єднувальні елементи, які з'єднують панелі підлоги вертикально і/або горизонтально. "Система механічного замкового з'єднання" означає, що з'єднання може провестися без клею. Системи механічного замкового з'єднання можуть також з'єднуватися за допомогою склеювання. "Інтегрований з" означає виконаний у вигляді одного цілого з панеллю або з'єднаного з панеллю в заводських умовах. "Вгору або в напрямку вгору" означає до поверхні, і "вниз або в напрямку вниз" означає до тильної сторони. "Всередину" означає до центра дошки підлоги, і "назовні" означає в протилежному напрямку. "Різання" означає спосіб виконання паза або виступаючої частини на краї панелі за допомогою різання частини краю до приведення його в закінчений вигляд одним або декількома різальними інструментами, що містять декілька не обертових і фіксованих поверхонь знімання стружки, розташованих вздовж напрямку подачі. Для механічного з'єднання довгих країв, а також коротких країв у вертикальному і в першому горизонтальному напрямку, перпендикулярному краям можна використовувати декілька способів. Одним з найчастіше використовуваних способів є спосіб повороту і защіпання. Довгі краї встановлюються за допомогою повороту. Панель потім зміщується в з'єднаному в замок положенні вздовж довгої сторони. Короткі краї защіпаються в горизонтальному положенні. Вертикальне з'єднання є загалом з'єднанням з шипом і пазом. Під час горизонтального зміщення рейка із замковим елементом згинається, і, коли краї входять в контакт, рейка розпрямляється, як пружина, і замковий елемент входить в замковий паз і здійснює горизонтальне замкове з'єднання панелей. Таке з'єднання із защіпанням є складним, оскільки може вимагати застосування молотка і блоку для простукування для подолання тертя між довгими краями і вимагає вигину рейки під час виконання защіпання. Аналогічні системи замкового з'єднання можна також виконувати з жорсткою рейкою, тут з'єднання здійснюється з двома поворотами, де як короткі, так і довгі краї повертаються в положення з'єднання в замок. Нещодавно були запропоновані нові і дуже ефективні системи замкового з'єднання з окремим гнучким або інтегрованим шипом, що зміщається на короткому краї, які забезпечують встановлення тільки поворотною дією, що загалом називається "вертикальним складанням". Така система описана в WO 2006/043893 (Valinge Innovation AB). Деякі версії, показані на фіг. 1a-1f представлені на ринку. На фіг. 1a, 1b показаний гнучкий шип 30 з гнучким защіпним язичком, що проходить від краю. На фіг. 1c, 1d показаний шип, що зміщується з внутрішньою гнучкою частиною, яка згинається горизонтально в перетині шипа або вздовж з'єднання. Такі системи називають системами з вертикальним защіпанням. Система замкового з'єднання може також з'єднуватися в замок за допомогою бічного поштовху, при якому зміщуваний шип 30 проштовхується в положення з'єднання в замок від краю довгої сторони, коли суміжні краї сторін складаються на чорну підлогу. На фіг. 1e показана система, що складається з гнучкого шипа 30, виконаного як одне ціле з внутрішнім шаром. На фіг. 1f показана система замкового з'єднання довгого краю в системі зі складанням, яка з'єднується з поворотом. Всі такі системи замкового з'єднання містять горизонтальне з'єднання в замок, яке виконується завдяки взаємодії зачіплюючого елемента в формі рейки із замковим пазом іншого елемента. Декілька варіантів систем, що складаються, описані в матеріалах WO2006/104436, W02007/015669, WO2008/004960, WO2010/087752 (Valinge Innovation AB), вміст яких повністю включений тут у вигляді посилання і складає частину даного опису. Хоча такі системи є дуже ефективними, їх можна поліпшити. Складним є вставляння окремого шипа 30 під час виготовлення в паз 40 по рейці 6, що містить замковий елемент 8. Замковий паз 14 зменшує міцність, і краї можуть тріскатися. Виступаюча замкова рейка із замковим елементом обумовлює одержання відходів при верстатній обробці країв, і об'єм таких відходів може бути значним в широких мостинах в формі плиток. Значну перевагу дає більш компактна і коротка рейка 6 і виключення замкового елемента 8 і замкового паза 14. Однією з основних переваг систем, що складаються, є виключення вимоги зміщення довгих країв. Фактично перевагою є, якщо довгі краї не ковзають під час повороту, оскільки гнучкий шип, який використовується в деяких системах, розтискає короткі краї під час складання. 2 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 60 У WO 2006/043893 описана система, що складається по суті з горизонтальної виступаючої рейки, яка не має замкового елемента. Така система, що складається, не має горизонтального з'єднання, і короткі краї можна фіксувати, наприклад, склеюванням або пробиванням цвяхами до чорної підлоги. Перевага повинна виявлятися, якщо можна встановлювати такі мостини у вигляді плаваючої підлоги. Таке встановлення плаваючої підлоги можна здійснювати згідно з даним винаходом за допомогою системи замкового з'єднання, що містить довгі краї, які з'єднуються в замок в першому горизонтальному напрямку перпендикулярно краю і у другому горизонтальному напрямку вздовж краю. Довгі краї, які не зміщуються після з'єднання в замок, повинні також утримувати короткі краї разом і запобігати розділенню. Відомо, що розділення коротких країв панелей підлогових покриттів можна запобігти за допомогою збільшення тертя або за допомогою виступів і проміжків між довгими краями, які повинні протидіяти взаємним зміщенням вздовж краю і, отже, запобігати розходженню коротких країв. Наприклад, з матеріалу Wilson US 2430200 відомо, що декілька виступів і поглиблень між шипом і пазом в системі механічного замкового з'єднання можна використовувати для запобігання зміщенню вздовж з'єднання. Такі виступи і поглиблення є складними у виробництві, при цьому панелі можна з'єднувати в замок тільки в суворо певних положеннях при з'єднанні впритул суміжних довгих країв, і вони не можуть зміщуватися впритул один до одного в похилому положенні, коли верхні краї знаходяться в контакті. Матеріал Terbrack US 4426820 описує непрактичну систему замкового з'єднання з ідеальним встановленням панелі, виконаним з пластикового матеріалу. Ідеальне встановлення може запобігати зміщенням вздовж з'єднання. У WO1994/026999 (Valinge Innovation AB) описана система механічного замкового з'єднання з вертикальним і горизонтальним з'єднанням в замок і з гумовою рейкою або іншим ущільнюючим пристроєм, що застосовується в пазу або між плоскою виступаючою частиною рейки і суміжним краєм панелі, як показано принципово на фіг. 1f. Гумову рейку можна використовувати для збільшення тертя вздовж з'єднання. У матеріалі W098/22677 (Golvabia) описане з'єднання з шипом і пазом, де використовується декілька матеріалів різних типів, що збільшують тертя, для запобігання роз'єднанню країв з ковзанням перпендикулярно краю. Прикладами матеріалів, які вставляються або наносяться в з'єднання з шипом і пазом, є груба вовна, гумові смуги в формі рейки, пластику, піниста гума, поверхні з покриттям зі спіненої гуми, в яких закріплений матеріал, що збільшує тертя, такий, як пісок, частинки пластику або гуми. Зернені або огрублені поверхні можна також використовувати. У матеріалах WO03/025307 і WO03/089736 (Valinge Innovation AB) описано, що зміщенню вздовж довгих країв можна протидіяти або його можна запобігати за допомогою високого тертя, клею, механічного засобу і т. д., і що короткі краї можна виконувати тільки з вертикальним замковим засобом або повністю без замкового засобу. У матеріалі WO03/012224 (Valinge Innovation AB) описано, що гнучкі пружні ущільнюючі склади на основі акрилового пластику, еластомерів синтетичних смол, адгезивів гарячого змішування на основі поліуретану і т. д. можна застосовувати між горизонтальними замковими поверхнями для корекції переміщень внаслідок набухання або усадки під дією вологи. Такий пружний матеріал повинен збільшувати тертя і запобігати зміщенню довгих країв вздовж з'єднання. У матеріалі Wernersson WO2004/083557 розкриті панелі підлогових покриттів з механічним замковим засобом, в якому задані поверхні країв забезпечені шліцами. Не розкривається геометрія такого механічного фіксуючого засобу, те, як такі шліци виробляють і на яких поверхнях застосовують. У матеріалі WO 2006/123988 (Valinge Innovation AB) описані панелі з ковзною системою замкового з'єднання, що містить множину невеликих локальних виступаючих частин, які запобігають зміщенню вздовж країв з'єднання, коли панелі укладені плазом на чорну підлогу. Виступаючі частини можуть з'єднуватися в замок впритул з гнучким гумовим матеріалом на суміжній панелі. Короткі краї забезпечуються тільки вертикальним замковим з'єднанням, що містить шип, виконаний як одне ціле з внутрішнім шаром. Панелі можна з'єднувати в замок з вертикальним складанням, і стопор ковзання запобігає ковзанню вздовж з'єднання після складання. Система, що складається, на коротких краях, яка тільки з'єднується в замок вертикально і яка містить гнучкий окремий шип, не описується. Дані відомі технічні рішення, що запобігають зміщенню вздовж довгих країв, страждають декількома недоліками. Тертя, що створюється тиском і подрібненими твердими матеріалами, не є надійним, оскільки набухання і усадка в панелях на деревноволокнистій основі може 3 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 змінювати сили тертя, таким чином панелі можуть згодом ковзати і короткі краї можуть розійтися. Матеріал, що збільшує тертя, наноситься на поверхні і утворює робочі горизонтальні замкові поверхні, такі поверхні замкового елемента і замкового паза і верхні суміжні краї з'єднання можуть змінювати геометрію з'єднання в замок і ускладнювати встановлення. Першою загальною задачею даного винаходу є створення системи замкового з'єднання для в основному прямокутних панелей підлогових покриттів з довгими і короткими краями, що встановлюються паралельними рядами, яка забезпечує можливість з'єднання в замок коротких країв один з одним з вертикальним переміщенням без горизонтального з'єднання, причому таке горизонтальне з'єднання виконується системою замкового з'єднання на довгих краях, що містить перше і друге горизонтальне з'єднання в замок перпендикулярне краям і вздовж країв. Винахід заснований частково на відкритті, що, оскільки зміщення довгих країв не потрібне в системі замкового з'єднання, що складається, є більше свободи в конструктивному виконанні системи замкового з'єднання з довгими краями. Вартість і функції повинні бути переважними в порівнянні з відомими технічними рішеннями. Частиною загальної задачі даного винаходу є поліпшення функцій і вартості таких частин системи замкового з'єднання, які з'єднуються в замок у другому горизонтальному напрямку вздовж з'єднання, коли панелі встановлюються на чорній підлозі. Конкретніше задачею є створення другої горизонтальної системи замкового з'єднання на довгих краях, яка нижче по тексту називається "ковзне замкове з'єднання", де одержують одну або декілька з наступних переваг. Ковзне замкове з'єднання на довгих краях повинно активуватися, коли панель вводиться в контакт з вже встановленою панеллю і потім повертається вниз на чорну підлогу. Робота ковзного замкового з'єднання повинна бути надійною з течією часу і панелі повинні забезпечувати з'єднання і роз'єднання замкового з'єднання в будь-якому положенні, коли два суміжних довгих краї вводяться в контакт один з одним. Ковзне замкове з'єднання повинне бути міцним і запобігати розділенню коротких країв двох з'єднаних в замок панелей, коли змінюється вологість або коли люди ходять по підлозі. Ковзне замкове з'єднання повинне забезпечувати з'єднання в замок з високою точністю і без використання інструментів. Система замкового з'єднання і ковзне замкове з'єднання повинні розроблятися з низькою вартістю матеріалу і виготовлення і забезпечувати безпечне застосування гнучких матеріалів без ризику безконтрольного включення таких окремих матеріалів в активні замкові поверхні. Винахід заснований на загальному підході, який полягає в тому, що замковий елемент і замковий паз на довгих краях повинні використовуватися для виконання горизонтального з'єднання в замок перпендикулярно краю, але також вздовж краю. Вищезгадані задачі винаходу вирішуються повністю або частково за допомогою систем замкового з'єднання панелей підлогових покриттів і способів встановлення і виготовлення згідно з описом, наведеним в даному документі. Варіанти здійснення винаходу стають зрозумілі з опису і прикладених креслень. Першим аспектом винаходу є система підлогового покриття, що містить множину прямокутних панелей підлогового покриття з короткими краями і довгими краями. Панелі виконані з можливістю встановлення на чорну підлогу і з'єднання одна з одною системою механічного замкового з'єднання для з'єднання в замок панелей вертикально і горизонтально. Система замкового з'єднання містить шип і паз під шип для механічного з'єднання в замок один з одним суміжних країв, вертикальних до горизонтальної площини, при цьому з утворенням вертикального механічного з'єднання між панелями. Замковий елемент на першому довгому краю і замковий паз на протилежному другому довгому краю утворюють перше горизонтальне механічне з'єднання між суміжними довгими краями, з'єднуючи в замок панелі одна з одною в напрямку, паралельному до горизонтальної площини і під прямими кутами до суміжних довгих країв. Панелі забезпечені замковим з'єднанням короткого краю, що містить окремий шип для з'єднання в замок суміжних коротких країв в першому вертикальному напрямку, вставлений в паз фіксування на короткому краї панелі. Шип є переважно щонайменше частково гнучким і/або зміщуваним. Замкове з'єднання короткого краю додатково містить замкову рейку і замкову виїмку для з'єднання в замок суміжних коротких країв у другому вертикальному напрямку. Замкове з'єднання короткого краю виконане з можливістю з'єднання в замок суміжних країв тільки у вертикальному напрямку. Довгі краї забезпечені другим горизонтальним механічним замковим з'єднанням, що з'єднує в замок панелі одна з одною вздовж суміжних довгих країв в напрямку, паралельному до горизонтальної площини і паралельному до суміжних довгих країв, коли панелі лежать плазом на чорній підлозі. 4 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 60 Друге горизонтальне механічне з'єднання на довгих краях може містити замковий елемент і замковий паз з двома групами взаємодіючих поверхонь, що з'єднуються в замок, в якому перша група розташовується ближче до вертикальної площини (VP) і верхніх країв з'єднання, ніж друга група. Дві групи замкових поверхонь можуть мати такий нахил, що нижня частина замкового елемента більша верхньої частини. Вертикальна протяжність другої групи замкових поверхонь може по суті дорівнювати або бути більшою вертикальної протяжності першої групи замкових поверхонь. Система замкового з'єднання довгого краю може містити третю групу взаємодіючих, поверхонь, що з'єднуються в замок, розташованих на зовнішній і нижній частині рейки. Можна мати зазор між верхньою частиною замкового елемента і замковим пазом. Друге горизонтальне механічне з'єднання може містити гнучкий матеріал, який застосовується по суті у вертикальному пазу. Друге горизонтальне механічне з'єднання може містити гнучкий матеріал, який стискується горизонтально в двох протилежних напрямках. Друге горизонтальне механічне з'єднання може містити гнучкий матеріал, який розташовується по суті у вертикальному пазу, який є комплементарним з клиноподібним замковим елементом. Друге горизонтальне механічне з'єднання може містити фрикційний елемент, розташований на верхній частині замкового елемента, який взаємодіє з фрикційним пазом. Фрикційний паз може містити гнучкий матеріал. Друге горизонтальне механічне з'єднання може містити фрикційні виїмки, розташовані на замковому елементі. Друге горизонтальне механічне з'єднання може містити стискуваний матеріал, який застосовується в системі замкового з'єднання на поверхнях, що не є активно взаємодіючими замковими поверхнями, які з'єднують в замок панелі вертикально і горизонтально. Замкове з'єднання короткого краю може з'єднуватися в замок вертикальним защіпанням, де окремий шип зміщується в паз фіксування під час вертикального переміщення. Замкове з'єднання короткого краю може з'єднуватися в замок, коли окремий шип зміщується в паз фіксування вздовж короткого краю. Згідно з першим переважним варіантом здійснення система замкового з'єднання на довгих краях містить замковий елемент і замковий паз з двома групами взаємодіючих, поверхонь, що з'єднуються в замок. Перша група розташовується ближче до вертикальної площини і верхніх країв з'єднання, ніж друга група. Замкові поверхні переважно нахилені так, що нижня частина замкового елемента більша верхньої частини. Переважно є зазор між верхньою частиною замкового елемента і замковим пазом. Такий зазор можна використовувати для зниження вимог по допусках для виготовлення. Переважно вертикальна протяжність другої групи замкових поверхонь по суті дорівнює або більша вертикальної протяжності першої групи замкових поверхонь. Згідно з другим варіантом здійснення винаходу система замкового з'єднання довгого краю містить гнучкий матеріал, розташований у вертикальному пазу, що запобігає зміщенню вздовж країв. Гнучкий матеріал переважно розташовується між взаємодіючими поверхнями замкового елемента і замкового паза. Згідно з третім варіантом здійснення винаходу система замкового з'єднання довгого краю містить щонайменше три групи взаємодіючих замкових поверхонь між замковим елементом, розташованим на рейці, і замковим пазом. Перша і друга групи розташовані у верхній частині замкового елемента, при цьому перша група розташована ближче до верхніх країв, ніж друга група. Третя група розташована на нижній і зовнішній частині рейки. Дана геометрія використовується для виконання міцної тугої посадки між замковим елементом і замковим пазом, і панелі повинні щільно скріплятися одна з одною так, що зміщення вздовж довгих країв і перпендикулярно коротким краям повинно запобігатися. Таку систему замкового з'єднання з тугою посадкою можна виконати значно більш міцною, ніж звичайні системи замкового з'єднання з гачками на коротких краях. Друге механічне з'єднання може містити гнучкий шип, який вставляється в паз фіксування, виконаний в замковому пазі. Описану вище систему замкового з'єднання на довгих краях можна також використовувати чисто індивідуально для з'єднання в замок однієї пари двох суміжних країв, переважно довгими краями, горизонтально перпендикулярно краям і вздовж країв. Таку систему замкового з'єднання можна використовувати разом із замковими системами багатьох інших типів на іншій парі суміжних країв, переважно коротких краях, і можна досягти значного збільшення міцності 5 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 горизонтального з'єднання в замок на коротких краях. Вказана перевага особливо виявляється у великих підлогах з довжиною або шириною, що перевищує, наприклад, 20 м, які, наприклад, встановлюються на торгових площах, де навантаження на підлогу може бути значним. Другим аспектом винаходу є дві панелі підлогового покриття, забезпечені замковою системою, що містить шип і паз під шип для механічного з'єднання в замок один з одним суміжних країв, вертикальних до горизонтальної площини, при цьому з утворенням вертикального механічного з'єднання між панелями. Система замкового з'єднання додатково містить перше горизонтальне механічне з'єднання між суміжними краями для з'єднання в замок панелей одна з одною в напрямку, паралельному до горизонтальної площини і під прямими кутами до суміжних країв. Перше горизонтальне механічне з'єднання містить замковий елемент на першому краї і замковий паз на протилежному другому краї. Шип може бути окремим шипом, переважно щонайменше частково гнучким і/або зміщуваним, вставленим в паз фіксування на краю панелі. Система замкового з'єднання додатково містить друге горизонтальне механічне з'єднання, що з'єднує в замок панелі одна з одною вздовж першого і другого краю в напрямку, паралельному до горизонтальної площини і паралельному до суміжних країв, коли панелі лежать плазом на чорній підлозі. Замковий елемент і замковий паз переважно містять дві групи взаємодіючих, поверхонь, що з'єднуються в замок, при цьому перша група розташована ближче до вертикальної площини (VP) і верхніх країв з'єднання, ніж друга група. Щонайменше одна з двох груп взаємодіючих, що з'єднуються в замок поверхонь, може містити гнучкий матеріал. Гнучкий матеріал може бути гнучким шипом, вставленим в паз фіксування. Паз фіксування може бути виконаний в замковому пазі. Дві групи замкових поверхонь можуть мати такий нахил, що нижня частина замкового елемента більша верхньої частини. Вертикальна протяжність другої групи замкових поверхонь може по суті дорівнювати або бути більшою вертикальної протяжності першої групи замкових поверхонь. Система замкового з'єднання може містити третю групу взаємодіючих, поверхонь, що з'єднуються в замок, розташованих на зовнішній і нижній частині рейки. Може існувати зазор між верхньою частиною замкового елемента і замковим пазом. Друге горизонтальне механічне з'єднання може містити гнучкий матеріал, який застосовується по суті у вертикальному пазу, гнучкий матеріал переважно стискується горизонтально в двох протилежних напрямках. Гнучкий матеріал може бути комплементарним з клиноподібним замковим елементом. Друге горизонтальне механічне з'єднання може містити фрикційний елемент, розташований на верхній частині замкового елемента, який взаємодіє з фрикційним пазом. Фрикційний паз може містити гнучкий матеріал. Друге горизонтальне механічне з'єднання може містити фрикційні виїмки, розташовані на замковому елементі. Друге горизонтальне механічне з'єднання може містити стискуваний матеріал, який застосовується в системі замкового з'єднання на поверхнях, що не є активно взаємодіючими замковими поверхнями, які з'єднують в замок панелі вертикально і горизонтально. Краї можуть з'єднуватися в замок вертикальним защіпанням, де окремий шип зміщується в паз фіксування під час вертикального переміщення. Краї можуть з'єднуватися в замок, коли окремий шип зміщується в паз фіксування вздовж короткого краю. Нижче винахід описаний для варіантів здійснення, що є прикладами і докладніший з посиланням на прикладені креслення, на яких показане наступне. На фіг. 1a-f показані системи замкового з'єднання відомої техніки. На фіг. 2a-d показана система замкового з'єднання короткого краю згідно з варіантом здійснення винаходу. На фіг. 3a-3f показана система замкового з'єднання довгого краю згідно з переважними варіантами здійснення винаходу. На фіг. 4a-с показаний переважний варіант здійснення системи замкового з'єднання короткого краю. На фіг. 5a-f показані окремі шипи, що є прикладами, які можна використовувати в замковому з'єднанні коротких країв. На фіг. 6a-f показані переважні варіанти здійснення винаходу. На фіг. 7a-с показана система замкового з'єднання довгого краю згідно з варіантом здійснення винаходу. 6 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 8a-8b показане вертикальне складання із звичайною системою замкового з'єднання і системою замкового з'єднання згідно з варіантом здійснення винаходу. На фіг. 9a-9d показані переважні варіанти здійснення винаходу. Для забезпечення розуміння декілька замкових систем на фігурах показані схематично. Потрібно зазначити, що поліпшені або відмінні функції можна одержати з використанням комбінацій переважних варіантів здійснення. Винахідник протестував всі відомі і особливо всі комерційно використовувані системи замкового з'єднання, що використовуються на ринку, які встановлюються вертикальним складанням в панелях підлогових покриттів всіх типів, особливо підлогових покриттів з ламінату і дерев'яних підлогових покриттів, і зробив висновок, що щонайменше всі дані відомі системи замкового з'єднання, які мають один або декілька замкових елементів, взаємодіючих із замковими пазами, можна пристосовувати до системи з ковзним замковим з'єднанням на довгих краях, яка запобігає зміщенню вздовж суміжних країв, і системі замкового з'єднання, що складається на коротких краях, яка з'єднується в замок тільки вертикально. Найбільш переважні варіанти здійснення разом з тим засновані на мостинах з поверхневим шаром з ламінату, безпаперовими поверхнями на порошковій основі або дерев'яними поверхнями, внутрішнім шаром з ХДФ або дерева і системою замкового з'єднання на довгому краї з рейкою, що проходить за верхній край, яка забезпечує з'єднання в замок за допомогою повороту в комбінації із з'єднанням шипа і паза на коротких краях, що містить окремий шип, який переважно з'єднується в замок тільки вертикально. Всі варіанти здійснення можна використовувати окремо або в комбінаціях. Кути, розміри, закруглені частини, інтервали між поверхнями і т. д. є тільки прикладами і можуть коректуватися в основних принципах винаходу. На фіг. 2a-2d показаний перший переважний варіант здійснення системи замкового з'єднання короткого краю, забезпеченої гнучким і зміщуваним шипом 30 в краї першої панелі 1, вставленим в паз 40 фіксування, який взаємодіє з пазом 20 під шип в суміжній другій панелі 1' і з'єднує в замок панелі в першому вертикальному напрямку згідно з відомим технічним рішенням. Перша панель 1 (панель з рейкою) містить виступаючу рейку 6, яка проходить назовні за вертикальну площину VP. Друга панель 1' містить замкову виїмку 7, яка взаємодіє із замковою рейкою 6 і з'єднує в замок панелі у другому вертикальному напрямку. На фіг. 2e показано що панелі з'єднуються в замок тільки вертикально і що їх можна вивільнити або з'єднати горизонтально по суті в тій же площині, оскільки замкового елемента на рейці немає і відсутні з'єднання гаком в системі замкового з'єднання, що запобігає такому горизонтальному зміщенню. Така система замкового з'єднання може бути більш економічно ефективною, ніж звичайні системи, що складаються, оскільки не вимагає виступаючої рейки із замковим елементом. Більш м'які, тонкі і дешеві внутрішні шари можна використовувати в системі замкового з'єднання, яка використовується тільки для вертикального замкового з'єднання. Горизонтальне з'єднання в замок можна одержати в системі ковзного замкового з'єднання на довгих краях. На фіг. 3a і 3b показана система ковзного замкового з'єднання згідно з одним переважним варіантом здійснення, що містить шип 10 і паз 9 під шип, замкову рейку 6, замковий елемент 8 і замковий паз 14. Гнучкий і стискуваний матеріал 16, такий як синтетичний або натуральний каучук або пінопласт, застосовується у верхній частині замкового паза 14 у вигляді шару або на локальних ділянках або на верхній частині замкового елемента 8. Верхня частина замкового елемента 8 виконується так, що переважно два горизонтальних протилежних краї притискаються до стискуваного матеріалу 16a, 16b. У дерев'яній підлозі з внутрішнім шаром з тонких пластин замковий елемент і замковий паз повинні виконуватися упоперек орієнтації волокон. Набухання і усадка в горизонтальному напрямку вздовж деревних волокон надзвичайно малі і не обумовлюють зміни розмірів для відповідності встановлювальним допускам замкового елемента 8 і замкового паза 14. Протитиск не впливає яким-небудь чином на допуски з'єднання в замок, і набухання і усадка даної частини системи замкового з'єднання повинна легко компенсуватися піддатливістю стискуваного матеріалу навіть в інших матеріалах на деревній основі, таких як ХДФ, деревностружкова плита або фанера. Переважно верхня частина замкового елемента виконується клиноподібною і взаємодіє з комплементарним пазом 14. Переважно внутрішня частина паза 14 менша отвору паза зовні. Дану конструкцію можна використовувати для створення фрикційного з'єднання навіть без стискуваного матеріалу. На фіг. 3c і 3d показана система замкового з'єднання щонайменше з трьома групами взаємодіючих замкових поверхонь між замковим елементом 8 і замковим пазом 14. Перша група поверхонь 11, 12 і друга група поверхонь 21, 22 розташовані у верхній частині замкового елемента, причому перша група розташована ближче до верхніх країв 4, 5, ніж друга група. 7 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 Третя група 23, 24 розташована переважно нижче за першу і другу групу, переважно на нижній і зовнішній частині рейки 6. Замкові поверхні є по суті плоскими, але можуть також бути криволінійними. Замкові поверхні переважно є похилими. Переважно кут A1 відносно горизонтальної площини HP першої групи взаємодіючих поверхонь повинен бути трохи меншим кута A3 третьої групи. Дану геометрію можна використовувати для одержання простого з'єднання в замок з поворотом і міцної тугої посадки між замковим елементом 8 і замковим пазом 14, і панелі повинні щільно скріплятися одна з одною так, що зміщення вздовж довгих країв і перпендикулярно до коротких країв повинно запобігатися. Переважно всі або деякі з взаємодіючих груп поверхонь виконуються з кутами A1, A2, A3 з величиною між 40-80 градусів відносно горизонтальної площини або навіть більш переважно між 45 і 75 градусів. У дерев'яних внутрішніх шарах, такий фанерний або дерев'яний внутрішній шар з тонких пластин, переважною має орієнтацію волокон, в основному перпендикулярну подовжньому напряму країв. Шари всередині фанерного внутрішнього шару можна виконати так, що щонайменше одна група взаємодіючих поверхонь містить таку орієнтацію волокон, яка повинна створювати дуже високе тертя і міцне з'єднання в замок вздовж з'єднання. Таку систему замкового з'єднання з тугою посадкою з додатковими, переважно гнучкими матеріалами, які збільшують тертя, або без таких матеріалів між замковим елементом і замковим пазом можна виконати значно більш міцною, ніж звичайні системи замкового з'єднання з гаками на коротких краях. Можна виконати паз 35, який проходить горизонтально, в стінці або замковому пазі 14 для збільшення гнучкості однієї із замкових поверхонь 23 в третій групі замкових поверхонь. Аналогічно в основному вертикальний паз 35a можна також виконати в рейці 6. Указане можна виконати обертовими інструментами або різальними інструментами. Замковий елемент і замковий паз можна виконати способом з високою точністю профілювання, де декілька інструментів встановлюють на одному посту обробки так, що верхній край 4 і замковий елемент виконуються одночасно для виключення повороту панелей під час верстатної обробки. Замковий паз і верхній край 5 можна виконувати одним способом. Систему замкового з'єднання можна також виконувати частково або повністю за допомогою різальних інструментів, що забезпечує створення складніших геометричних форм із підрізанням. Описані вище системи ковзного замкового з'єднання переважно використовуються на довгих краях і в комбінації з системою замкового з'єднання, що складається, на коротких краях, як показано на фіг. 2a-2d. На фіг. 3e, f показано, що гнучкий матеріал можна комбінувати або замінювати гнучким і переважно зміщуваним шипом 30, розташованим в одному з країв, який вставляється в паз 40 фіксування і містить частину, переважно зовнішню частину, яка знаходиться в контакті зі суміжним краєм і запобігає зміщенню країв вздовж з'єднання. Гнучкий шип 30 переважно вставляється в паз 40 фіксування, виконаний в замковому пазу 14. Зовнішня частина шипа переважно містить невеликі і гострі замкові виступаючі частини, які збільшують подовжнє тертя. Шип можна фіксувати в пазу 40 фіксування за допомогою тертя і/або клею. Один або декілька шипів 30 можна прикріпляти до одного краю, переважно довгого краю панелі підлогового покриття. На фіг. 3e показана система замкового з'єднання, що містить шип 10 і рейку на одному краї 2. Дана геометрія дає економію матеріалу при виготовленні системи замкового з'єднання. Суміжна панель 2' містить паз 9 під шип з верхнім звисом 9a і нижнім звисом 9b, який взаємодіє з шипом 10 для вертикального замкового з'єднання. Замковий паз 14 містить паз 40 фіксування, який може бути похилим для здійснення простого вставляння гнучкого шипа 30 в паз 40 фіксування. Зовнішня ковзна поверхня 30a гнучкого шипа 30 під час повороту ковзає по бічній поверхні 8a на замковому елементі, і гнучкий шип зміщується всередину і назовні в пазу фіксування. Шипи всіх типів, які містять щонайменше одну гнучку частину, можна використовувати. Зовнішня частина гнучкого шипа може виконуватися клиноподібною і може в положенні з'єднання в замок підтискатися з переднапруженням в паз 20 під шип. Верхня частина паза 20 під шип в даному варіанті здійснення нахилена вгору і назовні, так що з'єднані в замок панелі можна роз'єднувати за допомогою повороту. Паз фіксування може виконуватися в зовнішній частині рейки 6, і також можлива заміна гнучкого шипа 30 гострим нагелем, виконаним, наприклад, з пластику або металу, переважно алюмінію. На фіг. 3f показана система замкового з'єднання з гнучкого шипа 30, яка підтискається до верхньої частини 21 замкового елементу 8. Така система замкового з'єднання може мати гнучкий шип, який може зміщуватися тільки на відстань менше 0,5 мм. Навіть величина 0,1-0,2 мм може бути достатньою для забезпечення з'єднання в замок. 8 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 60 Всі описані варіанти здійснення можна комбінувати. Систему ковзного замкового з'єднання можна також об'єднувати із звичайною системою з шипом 10 з однієї деталі і пазом 9 на коротких краях. Гнучкий шип можна сконструювати, що забезпечує деяке зміщення, особливо якщо використовується молоток і блок для простукування. Дві панелі можуть також з'єднуватися короткими краями частково або повністю і можуть після цього повертатися в положення з'єднання в замок на довгих краях. Паз фіксування може пройти по всій довжині або може бути локальним пазом з довжиною трохи більшою довжини гнучкого шипа 30. Систему ковзного замкового з'єднання можна також використовувати незалежно для з'єднання в замок панелей на одній парі протилежних країв і можна комбінувати з системою замкового з'єднання будь-якого типу на іншій парі країв, переважно коротких краях. Систему ковзного замкового з'єднання можна використовувати для поліпшення загалом з'єднання в замок панелей і для збільшення міцності з'єднання в замок на іншій парі країв. Вказане може бути перевагою в тонких панелях або у разі м'якого матеріалу внутрішнього шару, такого, наприклад, як ПВХ, в якому складно виконати великий замковий елемент. Вказане також підходить для вузьких панелей, де довжина замкового елемента дуже мала. Економію матеріалу можна одержати, наприклад, у внутрішньому шарі деревного матеріалу з тонких пластин, де окремий, міцніший і більш дорогий матеріал звичайно використовується на коротких краях для виконання рейки і замкового елемента. На фіг. 4a-4c показано, що окремий шип можна прикріпляти до панелі 1', що складається. На фіг. 5a-5d показано, що всі відомі шипи можна використовувати в системі замкового з'єднання короткого краю. На фіг. 5a показаний шип в формі лука, і на фіг. 5b показаний шип у вигляді щетини. Такі шипи згинаються в подовжньому напрямку під час з'єднання в замок. На фіг. 5c показаний клиноподібний шип, який зміщується під дією бічного поштовху від довгого краю, так що шип зміщується як вздовж, так і перпендикулярно краю в паз 20 під шип. На фіг. 5d показаний жорсткий шип, який з використанням бічного поштовху тільки зміщується вздовж краю так, що виступаючі частини на шипу перекривають виступаючі частини, виконані в пазу 20 під шип. На фіг. 5e показаний гнучкий шип 30, який можна використовувати для запобігання зміщенню вздовж краю. Шип містить фрикційні з'єднання 31, які розташовані у внутрішній частині паза 40 фіксування і замковій виступаючій частині 32, яка може знаходитися в контакті зі суміжним краєм, переважно зовнішньою частиною замкового елемента 8. Шипи, показані на фіг. 5a і 5b, можна також використовувати. На фіг. 5f показана система замкового з'єднання, яка містить гнучкий шип 30 і яка знаходиться в положенні з'єднання в замок, в якому один з країв 2' повертається до чорної підлоги. Гнучкий шип 30 знаходиться в контакті із зовнішньою частиною рейки, коли замковий елемент 8 і замковий паз 14 перекривають один одного. Дана специфічна геометрія запобігає розділенню країв під час повороту. На фіг. 6a-6f показано, що всі відомі системи складання можна пристосовувати до системи замкового з'єднання згідно з варіантом здійснення винаходу за допомогою видалення частини замкового елемента і переважно частини рейки 6. Указане повинно давати економію витрат внаслідок зменшення відходів і більш міцного з'єднання. Також можливе виконання системи складання в дуже тонких плитах підлоги, наприклад, з товщиною близько 4-6 мм. На фіг. 6d показана система з виконанням бічного поштовху з клиноподібним шипом, і на фіг. 6e показана система з виконанням бічного поштовху з шипом, що містить виступаючі частини. Навіть систему у вигляді однієї деталі з шипом, створеною верстатною обробкою, як показано на фіг. 6f, можна використовувати. Коротка рейка 6 забезпечує набагато простішу верстатну обробку паза 41, який підрізається. Даний паз 41 можна також виконувати різанням. Всі показані на фіг. 6d системи замкового з'єднання, що складаються, можна перетворити так, що краї 6a можна виконувати без виступаючої рейки 6, і шип 30 може вертикально з'єднуватися в замок вгорі і внизу. На фіг. 7a-7b показані переважні варіанти здійснення. Довга сторона системи замкового з'єднання містить фрикційний елемент 15, який в даному варіанті здійснення розташовується на верхній частині замкового елемента 8 і який взаємодіє з фрикційним пазом 17. Одна перевага полягає в тому, що стискуваний матеріал 16 не застосовується в активних замкових поверхнях 9a, 9b, 10a, 10b, 3, 4, 11, 12, які з'єднують панелі в замок вертикально і горизонтально. На фіг. 7c показано, що тертя можна поліпшити, якщо фрикційні виїмки 18 виконувати на верхній частині замкового елемента 8 або у фрикційному елементі 15. Такі виїмки утворюють простори розширення гнучкого матеріалу 16, які можна застосовувати, знижуючи вимоги по допусках при виготовленні. Виїмки переважно виконують на гвинторізному станку, як описано в 9 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 WO2010/087752. Фрикційні виїмки 18' можна також виконувати на інших частинах системи замкового з'єднання, наприклад, зовнішньої частини рейки 6. На фіг. 8a і 8b показано, що відомі системи замкового з'єднання, показані на фіг. 8a, можна легко перетворити в систему замкового з'єднання згідно з варіантом здійснення винаходу, як показано на фіг. 8b, і що нова система замкового з'єднання може бути сумісною зі старою системою замкового з'єднання. Фрикційні виїмки 18 виконуються у верхній частині замкового елемента на гвинторізному станку, стискуваний матеріал 16 переважно вставляється по суті в паз, що проходить вздовж усього довгого краю або його частин, і замковий елемент на коротких краях видаляється. Гнучкий шип може також вставлятися в довгий край, як описано вище. При встановленні панелей довгий край 2'' нової панелі у другому ряду ставиться під кутом впритул до довгого краю 2 першої панелі, встановленої в попередньому ряду, і зміщується до входу в контакт свого короткого краю 1' з коротким краєм 1 другої панелі, встановленої у другому ряду. Нова панель повертається вниз, при цьому гнучкий шип 30 вертикально з'єднує в замок короткі краї 1, 1'. Довгі краї містять систему фрикційного замкового з'єднання, що запобігає зміщенню панелей вздовж довгих країв 2, 2', 2''. На фіг. 9a показано, що можна створювати декілька фрикційних елементів 15, 15' і фрикційних пазів 17, 17' зі стискуваним матеріалом 16, 16. На фіг. 9b показано, що виступаючу рейку 6 на коротких краях можна замінити верхніми краями 33, 34, що перекриваються, над окремим шипом 30.Звичайно, можливе використання як країв, що перекриваються, так і замкової рейки 6, взаємодіючих із замковою виїмкою 7. На фіг. 9c показано, що гнучкий і стискуваний матеріал 16 можна застосовувати на фрикційному елементі 15. Подовжнє з'єднання в замок довгих країв можна виконувати зі щільною посадкою, з високим тертям або всіма відомими способами для запобігання зміщенню вздовж з'єднання. Дерев'яна підлога з внутрішнім шаром з тонких пластин, який загалом має шорстку поверхню, можна виконати з системою замкового з'єднання з щільною посадкою і з дуже великими взаємодіючими замковими поверхнями. Гнучкі матеріали не потрібні для одержання достатнього тертя. Така система замкового з'єднання довгої сторони створює надзвичайні труднощі для зміщення, особливо коли плити підлоги довгі, наприклад 1,8-2,4 м, і сила тертя загалом є достатньою для створення з'єднання в замок, яке утримує короткі краї разом на час терміну служби підлоги. Тільки декілька невеликих гнучких шипів 30 можна створювати на довгих краях для необхідного додаткового з'єднання в замок, яке може вимагатися в деяких варіантах застосування і в дуже сухих умовах, коли деревний матеріал дає усадку. Міцність ковзного замкового з'єднання можна значно збільшувати за допомогою злегка зігнутої замкової рейки, що створює постійний вертикальний тиск, як показано на фіг. 9d. Достатнє тертя може створюватися навіть в матеріалі ХДФ, який загалом виконується з досить гладкими поверхнями. Рейка 6, яка в положенні з'єднання в замок зігнута назад, повинна підтискати замковий елемент 8 в замковий паз 14, коли люди проходять по підлозі або меблі розміщені на поверхні. Вказане повинно збільшувати міцність з'єднання в замок другого горизонтального з'єднання вздовж довгих країв. Міцність з'єднання в замок можна збільшувати додатково, якщо, наприклад, підтискаючу виступаючу частину 23 виконати на нижній частині рейки, переважно під замковим елементом. Таку підтискаючу виступаючу частину 23 можна застосувати як окремий матеріал по суті по всій рейці 6 або на окремих частинах вздовж краю. Клиноподібні замкові елементи 8, які підтискаються у взаємодіючий замковий паз 14, як показано на фіг. 9d, можуть створювати достатнє тертя навіть без стискуваного фрикційного матеріалу. На фіг. 9d показаний варіант здійснення, який містить замковий елемент 8 і замковий паз з двома групами взаємодіючих, поверхонь, що з'єднуються в замок. Перша група 11, 12 розташовується ближче до вертикальної площини, ніж друга група 21, 22. Замкові поверхні переважно є похилими, такими що нижня частина замкового елемента більша верхньої частини. Замкова поверхня може по суті бути плоскою або криволінійною. Переважно є зазор S між верхньою частиною замкового елемента і замковим пазом. Такий зазор S можна використовувати для зниження вимог по допусках на виготовлення. Кут A1, A2 взаємодіючих поверхонь, або тангенціальної лінії у варіанті криволінійних поверхонь, повинен переважно бути більшим близько 45 градусів. Переважно вертикальна протяжність другої групи 21, 22 замкових поверхонь по суті дорівнює або більша вертикальної протяжності першої групи 11, 12 замкових поверхонь. Друга група повинна переважно пройти вниз до рівня, який нижчий першої групи. Гнучкий паз 34, 34' можна виконувати в замковому елементі 8 і/або за замковим пазом 14 для збільшення гнучкості стінок замкового елемента 8 або замкового паза 14. Такий гнучкий паз можна також заповнювати гнучким матеріалом, що збільшує гнучкість додатково. 10 UA 113738 C2 5 10 15 20 25 Клиноподібний замковий елемент, як описано вище, можна використовувати для встановлення верхніх країв з невеликим люфтом, наприклад, близько 0,01-0,10 мм. Такий люфт повинен забезпечувати набухання верхніх країв і усунення пошкоджень на верхніх краях або скрипу. Така система замкового з'єднання також дуже підходить для використання при встановленні підлогового покриття на клею або в комбінації зі скосами між верхніми краями з'єднання. Описаний вище варіант здійснення можна, звичайно, комбінувати з фрикційною виїмкою 18, і гнучкий матеріал 16 можна вставляти між замковим елементом і замковим пазом. Систему замкового з'єднання можна виконувати з двома або більше групами замкових елементів і замкових пазів для збільшення тертя. Невеликі фрикційні пази 23, паралельні з краєм з'єднання, можуть також збільшувати тертя. Клей або віск, який твердне після закінчення деякого часу, також можна використовувати для виключення проблем усадки і набухання переднапружених систем замкового з'єднання. Віск, змішаний з частинками оксиду алюмінію, що застосовується в системі замкового з'єднання, значно збільшує тертя. Систему замкового з'єднання довгого краю можна використовувати з всіма відомими системами вертикального складання, що з'єднують в замок короткі краї вертикально і горизонтально. Окремі шипи звичайно з'єднуються з краєм в заводських умовах. Окремі непов'язані шипи, які вставляються перед складанням або коли два коротких краї лежать плазом на чорній підлозі, не виключаються. Систему замкового з'єднання довгого краю можна виконати зміщуваною на кут 3-5 градусів. Вказане сприяє встановленню поблизу дверей і т. п. Винахід описаний вище тільки як приклад, і фахівцеві в даній галузі техніки повинно бути зрозуміло, що різні модифікації можна виконувати в об'ємі винаходу, визначеному прикладеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Система підлогового покриття, яка містить множину прямокутних панелей підлогового покриття з короткими краями (1, 1') і довгими краями (2, 2', 2"), причому панелі виконані з можливістю встановлення на чорну підлогу і з'єднання одна з одною системою механічного замкового з'єднання довгого краю для з'єднання в замок панелей вертикально і горизонтально, причому система замкового з'єднання містить шип (10, 30) і паз під шип (9, 20) для механічного з'єднання в замок один з одним суміжних країв, вертикальних до горизонтальної площини (HP), яке утворює вертикальне механічне з'єднання між панелями, і замковий елемент (8) на першому довгому краю (2) і замковий паз (14) на протилежному другому довгому краю (2'), які утворюють при цьому перше горизонтальне механічне з'єднання між суміжними довгими краями (2, 2'), що з'єднує в замок панелі одна з одною в напрямку, паралельному до горизонтальної площини, і під прямими кутами до суміжних довгих країв, при цьому панелі забезпечені замковим з'єднанням короткого краю, яке містить окремий шип (30) для з'єднання в замок суміжних коротких країв (1, 1') в першому вертикальному напрямку, вставлений в паз (40) фіксування на короткому краї (1, 1') панелі, при цьому окремий шип виконаний щонайменше частково гнучким і/або зміщуваним, і замкову рейку (6) та замкову виїмку (7) для з'єднання в замок суміжних коротких країв (1, 1') у другому вертикальному напрямку, при цьому довгі краї забезпечені другим горизонтальним механічним замковим з'єднанням, що з'єднує в замок панелі одна з одною вздовж суміжних довгих країв в напрямку, паралельному до горизонтальної площини і паралельному до суміжних довгих країв, коли панелі розташовані плазом на чорній підлозі, яка відрізняється тим, що замкове з'єднання короткого краю виконано з можливістю з'єднання в замок суміжних країв тільки в вертикальних напрямках, друге горизонтальне механічне з'єднання містить фрикційні виїмки (18), розташовані на замковому елементі (8), і/або гнучкий матеріал (16) розташований між замковим елементом (8) і замковим пазом (14). 2. Система підлогового покриття за п. 1, в якій друге горизонтальне механічне з'єднання на довгих краях містить замковий елемент (8) і замковий паз (14) з двома групами взаємодіючих поверхонь (11, 12-21, 22), які з'єднуються в замок, при цьому перша група (11, 12) розташована ближче до вертикальної площини (VP) і верхніх країв з'єднання, ніж друга група (21, 22). 11 UA 113738 C2 5 10 15 20 25 30 35 40 45 50 55 3. Система підлогового покриття за п. 2, в якій дві групи замкових поверхонь нахилені так, що нижня частина замкового елемента (8) більша верхньої частини. 4. Система підлогового покриття за п. 2 або 3, в якій вертикальна протяжність другої групи замкових поверхонь (21, 22) по суті дорівнює або більша вертикальної протяжності першої групи замкових поверхонь (11, 12). 5. Система підлогового покриття за будь-яким з пп. 2-4, в якій система замкового з'єднання довгого краю містить третю групу взаємодіючих поверхонь (23, 24), що з'єднуються в замок, розташованих на зовнішній і нижній частині рейки (6). 6. Система підлогового покриття за будь-яким з пп. 2-5, в якій між верхньою частиною замкового елемента (8) і замковим пазом (14) утворений зазор (S). 7. Система підлогового покриття за будь-яким з пп. 1-6, в якій друге горизонтальне механічне з'єднання містить гнучкий матеріал (16), який застосовується по суті у вертикальному пазу (14). 8. Система підлогового покриття за п. 7, в якій гнучкий матеріал (16) стискується горизонтально в двох протилежних напрямках. 9. Система підлогового покриття за п. 7 або 8, в якій гнучкий матеріал (16) розташований по суті у вертикальному пазу (14), який є комплементарним з клиноподібним замковим елементом (8). 10. Система підлогового покриття за будь-яким з пп. 1-9, в якій друге горизонтальне механічне з'єднання містить фрикційний елемент (15), розташований на верхній частині замкового елемента (8), який взаємодіє з фрикційним пазом (17). 11. Система підлогового покриття за п. 10, в якій фрикційний паз містить гнучкий матеріал (16). 12. Система підлогового покриття за будь-яким з пп. 1-11, в якій друге горизонтальне механічне з'єднання містить стискуваний матеріал, який застосовується в системі замкового з'єднання на поверхнях, що не є активно взаємодіючими замковими поверхнями (3, 4, 9а, 9b, 10, 10b, 11, 12), які з'єднують в замок панелі вертикально до горизонтальної площини і горизонтально в напрямку, паралельному до горизонтальної площини і під прямими кутами до суміжних довгих країв. 13. Система підлогового покриття за будь-яким з пп. 1-12, в якій замкове з'єднання короткого краю з'єднане в замок вертикальним защіпанням, причому окремий шип (30) зміщується в паз (40) фіксування під час вертикального переміщення. 14. Система підлогового покриття за будь-яким з пп. 1-12, в якій замкове з'єднання короткого краю з'єднане в замок, коли окремий шип (30) зміщений в пазу (40) фіксування вздовж короткого краю. 15. Система підлогового покриття за будь-яким з пп. 1-14, в якій друге механічне з'єднання містить гнучкий шип (30), розміщений в пазу (40) фіксування, утвореному в замковому пазу (14). 16. Панелі (1, 1') підлогового покриття, забезпечені замковою системою, яка містить шип (10) і паз (9) під шип для механічного з'єднання в замок один з одним суміжних країв вертикально до горизонтальної площини, при цьому з утворенням вертикального механічного з'єднання між панелями, причому система замкового з'єднання додатково містить замковий елемент (8) на першому краю і замковий паз (14) на протилежному другому краю, що утворюють перше горизонтальне механічне з'єднання між суміжними краями для з'єднання в замок панелі одна з одною в напрямку, паралельному до горизонтальної площини, і під прямими кутами до першого і другого краю, при цьому краї забезпечені другим горизонтальним механічним з'єднанням, що з'єднує в замок панелі одна з одною вздовж першого і другого краю в напрямку, паралельному до горизонтальної площини і паралельному до першого і другого краю, коли панелі розташовані плазом на чорній підлозі, причому замковий елемент (8) і замковий паз (14) містять дві групи взаємодіючих поверхонь (11, 12, 21, 22), що з'єднуються в замок, при цьому перша група (11, 12) розташована ближче до вертикальної площини (VP) і верхніх країв з'єднання, ніж друга група (21, 22), які відрізняються тим, що друге горизонтальне механічне з'єднання містить фрикційні виїмки (18), розташовані на замковому елементі (8), і/або гнучкий матеріал (16) розташований між замковим елементом (8) і замковим пазом (14). 17. Панелі підлогових покриттів за п. 16, в яких щонайменше одна з двох груп взаємодіючих поверхонь, які з'єднуються в замок, містить гнучкий матеріал (16, 20). 18. Панелі підлогових покриттів за п. 16 або 17, в яких гнучкий матеріал є гнучким шипом (30), вставленим у паз (40) фіксування. 19. Панелі підлогових покриттів за будь-яким з пп. 16-18, в яких паз (40) фіксування виконаний в замковому пазу (14). 12 UA 113738 C2 13 UA 113738 C2 14 UA 113738 C2 15 UA 113738 C2 16 UA 113738 C2 17 UA 113738 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
