Перемикач з гасінням дуги постійними магнітами

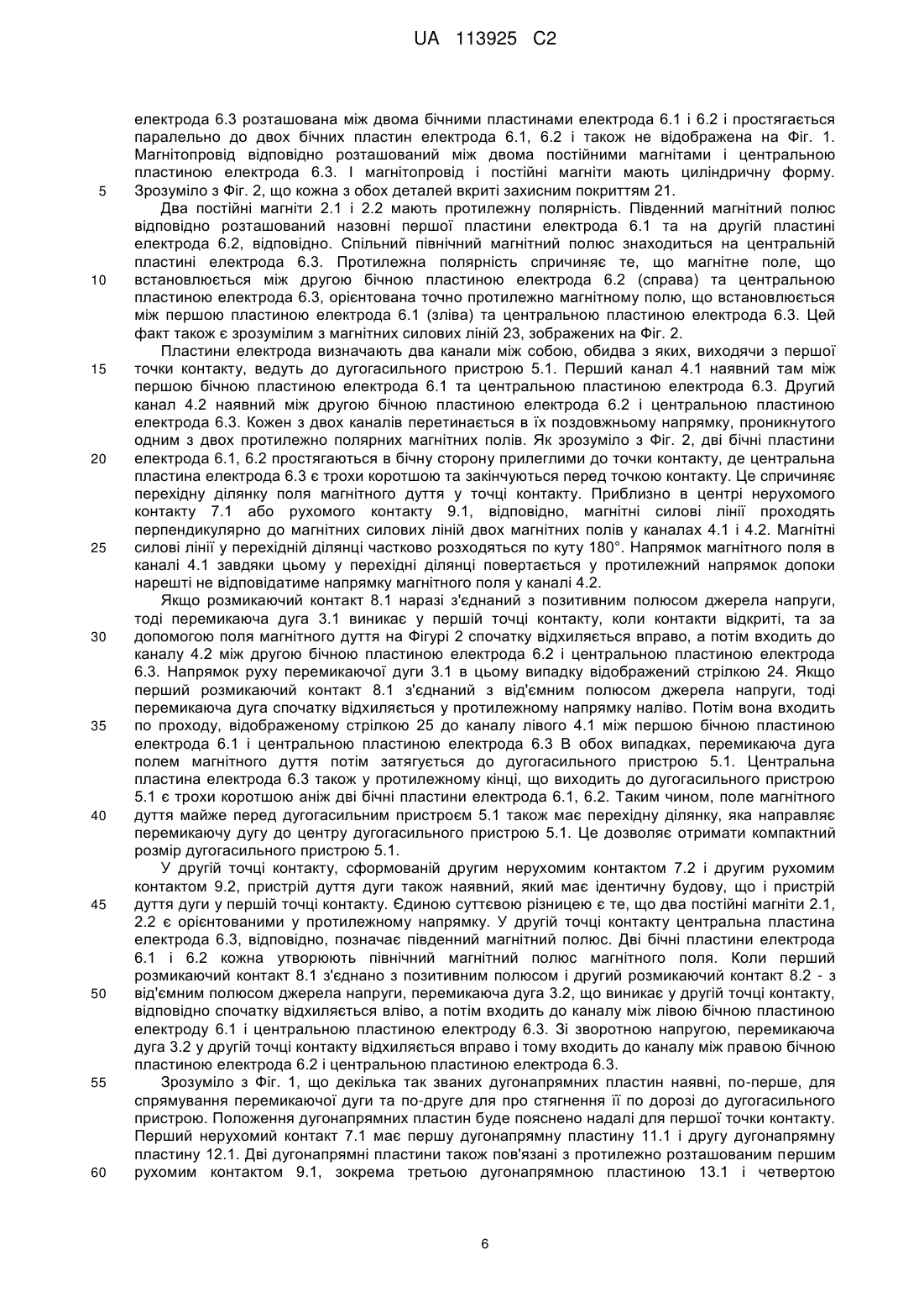

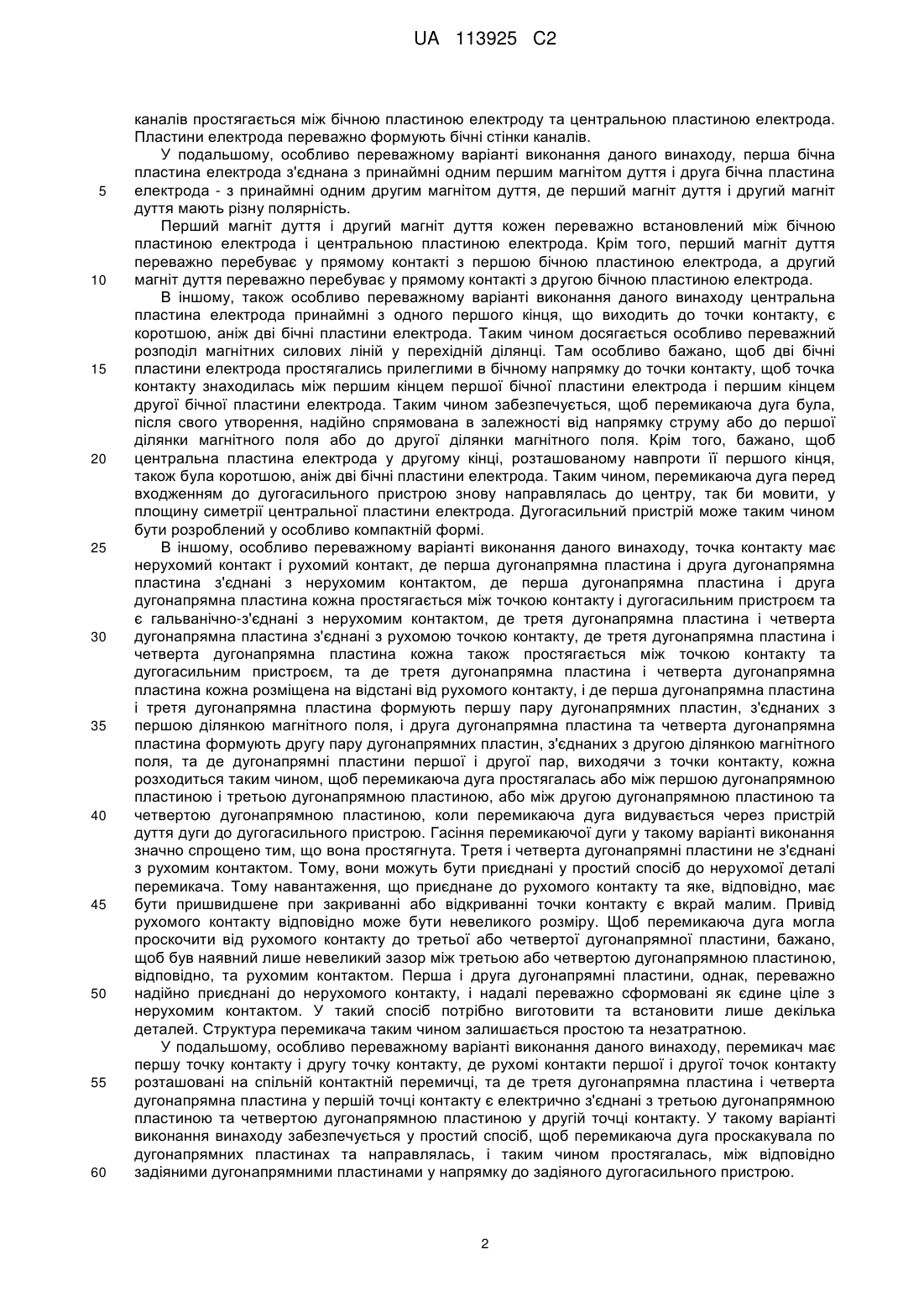

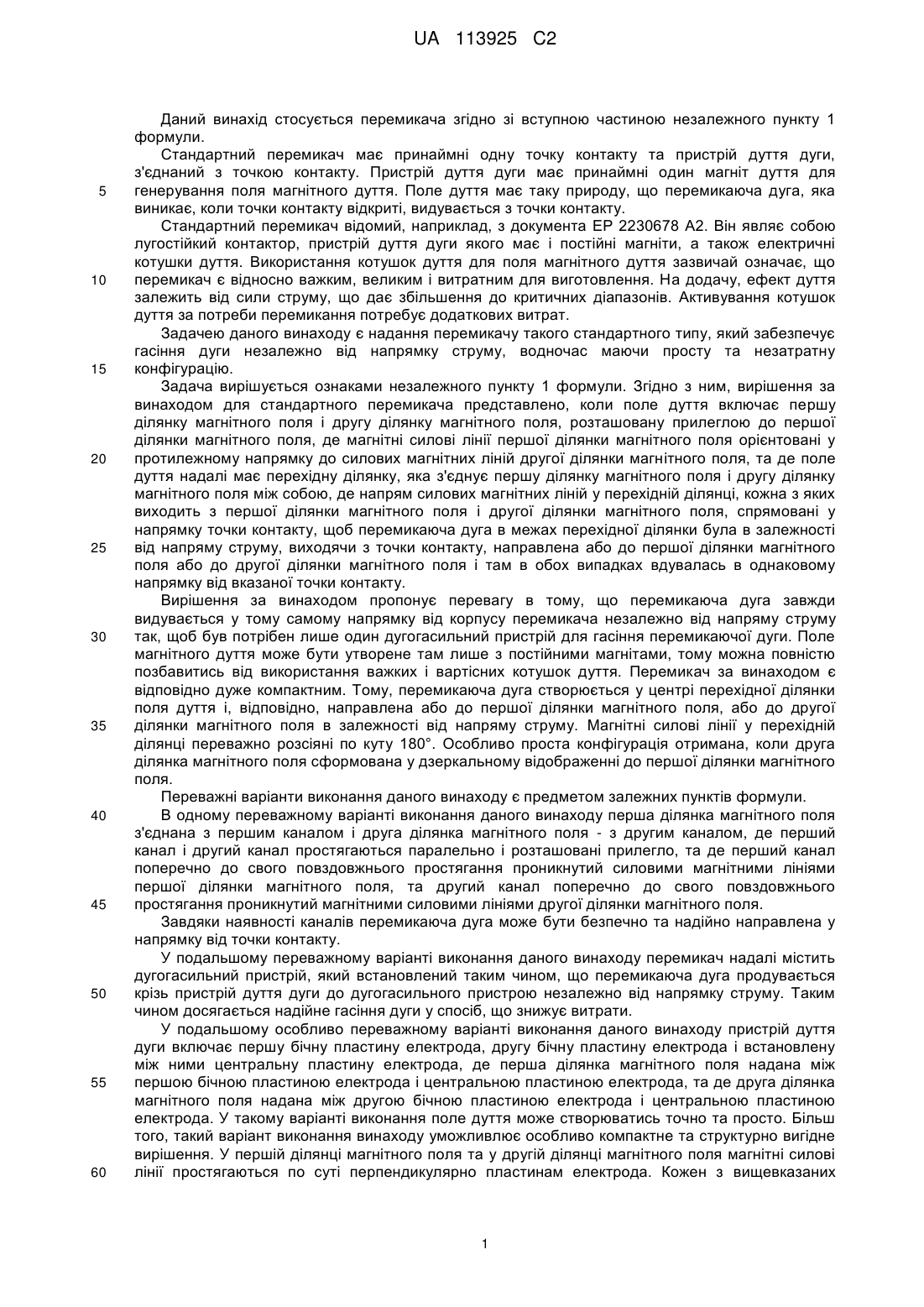

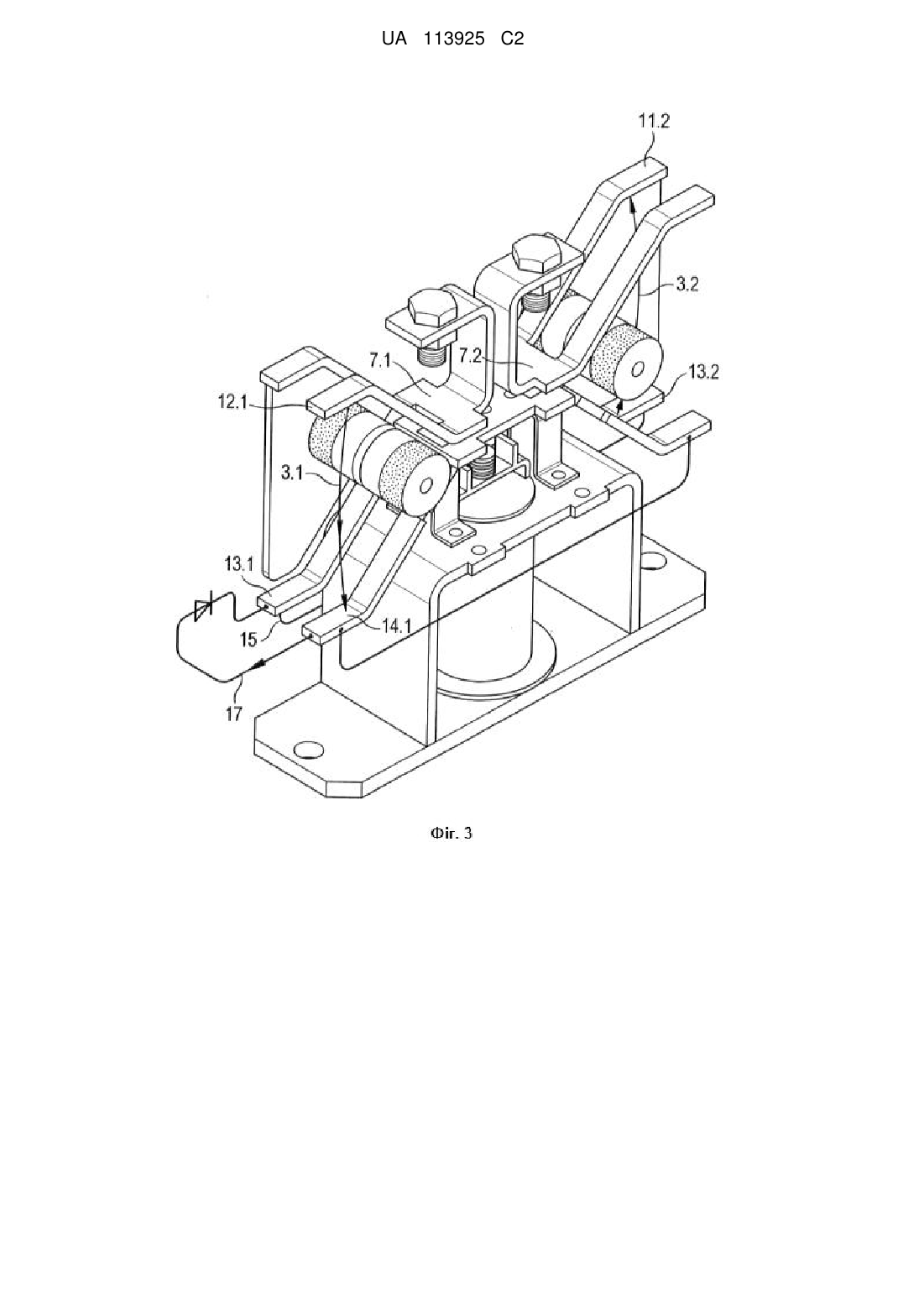

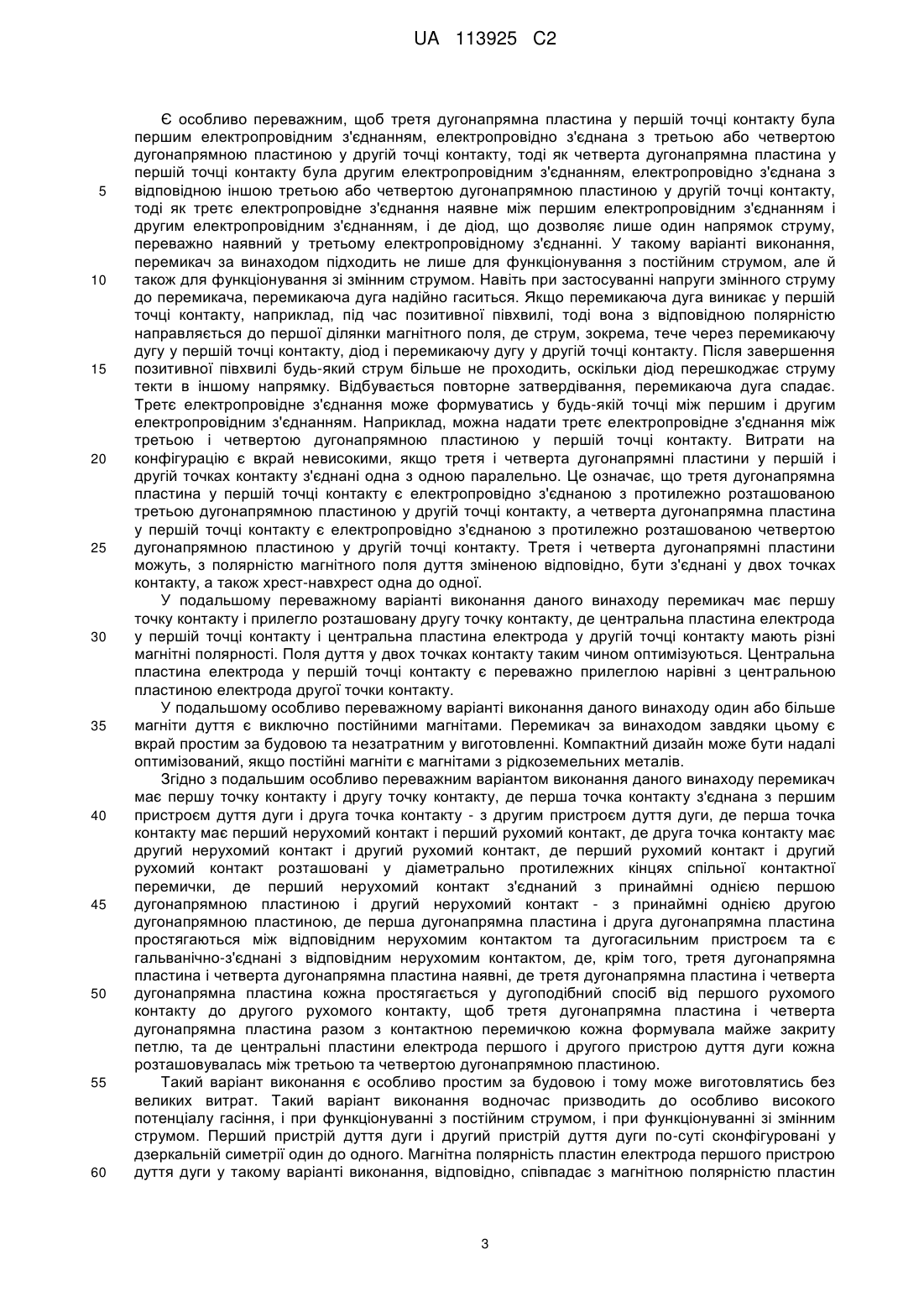

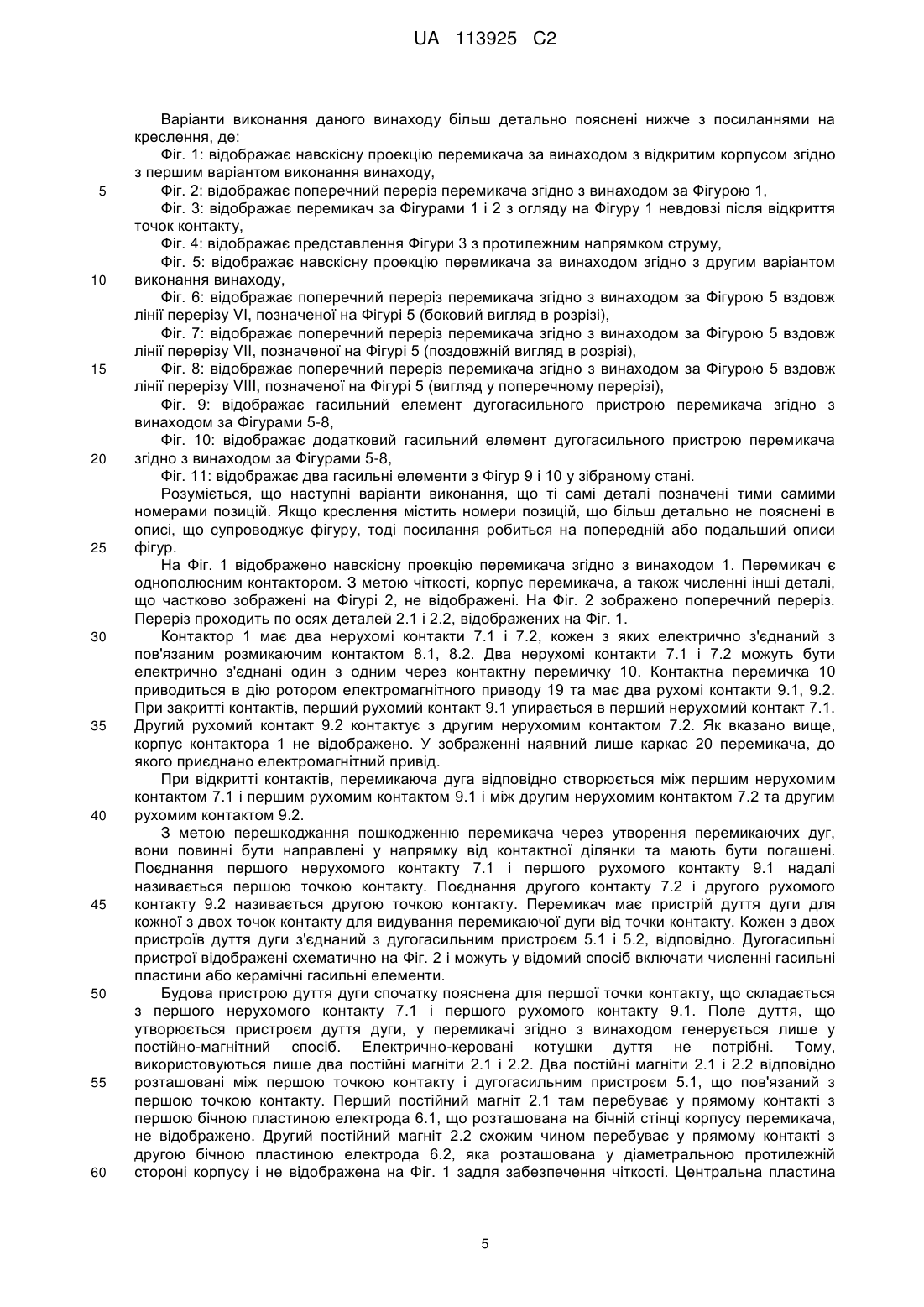

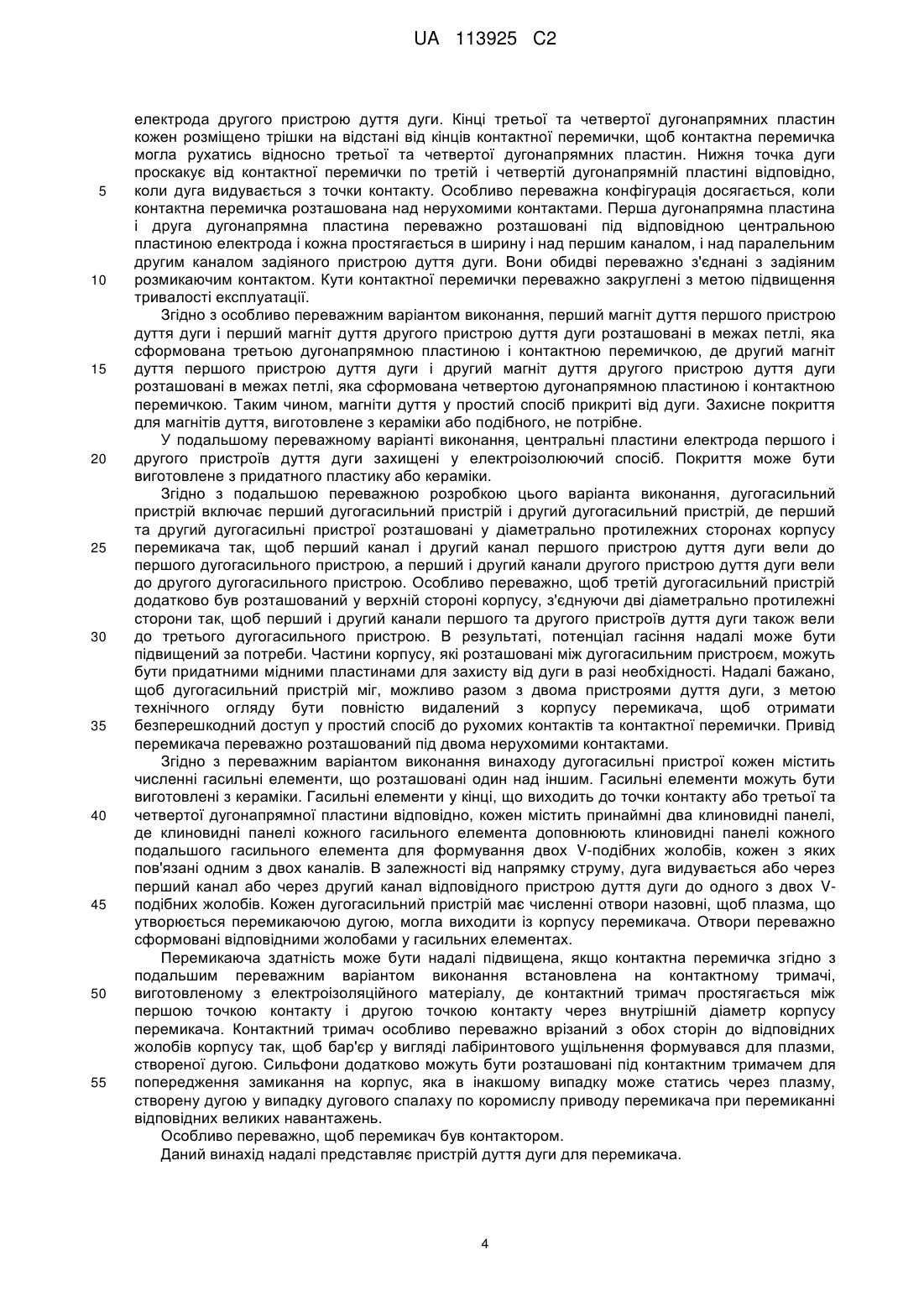

Реферат: Даний винахід стосується перемикача з принаймні однією точкою контакту та пристроєм дуття дуги, з'єднаним з точкою контакту, де пристрій дуття дуги має принаймні один магніт дуття для генерування поля магнітного дуття, та де поле дуття має таку природу, що перемикаюча дуга, яка виникає при відкритті вказаної точки контакту, видувається із зазначеної точки контакту. Згідно з винаходом, передбачено, що поле дуття складається з першої ділянки магнітного поля і другої ділянки магнітного поля, прилеглої до першої ділянки магнітного поля, де магнітні силові лінії першої ділянки магнітного поля направлені у протилежному напрямку до магнітних силових ліній вказаної другої ділянки, та де поле дуття має перехідну ділянку, яка з'єднує першу ділянку магнітного поля і другу ділянку магнітного поля між собою, де напрям магнітних силових ліній у перехідній ділянці, кожна з яких виходить з першої ділянки магнітного поля та другої ділянки магнітного поля, спрямовано у напрямку вказаної точки контакту, щоб перемикаюча дуга в межах перехідної ділянки була в залежності від напряму струму, виходячи з вказаної точки контакту, направлена або до першої ділянки магнітного поля або до другої ділянки магнітного поля і там в обох випадках вдувалась в однаковому напрямку від точки контакту. UA 113925 C2 (12) UA 113925 C2 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується перемикача згідно зі вступною частиною незалежного пункту 1 формули. Стандартний перемикач має принаймні одну точку контакту та пристрій дуття дуги, з'єднаний з точкою контакту. Пристрій дуття дуги має принаймні один магніт дуття для генерування поля магнітного дуття. Поле дуття має таку природу, що перемикаюча дуга, яка виникає, коли точки контакту відкриті, видувається з точки контакту. Стандартний перемикач відомий, наприклад, з документа ЕР 2230678 А2. Він являє собою лугостійкий контактор, пристрій дуття дуги якого має і постійні магніти, а також електричні котушки дуття. Використання котушок дуття для поля магнітного дуття зазвичай означає, що перемикач є відносно важким, великим і витратним для виготовлення. На додачу, ефект дуття залежить від сили струму, що дає збільшення до критичних діапазонів. Активування котушок дуття за потреби перемикання потребує додаткових витрат. Задачею даного винаходу є надання перемикачу такого стандартного типу, який забезпечує гасіння дуги незалежно від напрямку струму, водночас маючи просту та незатратну конфігурацію. Задача вирішується ознаками незалежного пункту 1 формули. Згідно з ним, вирішення за винаходом для стандартного перемикача представлено, коли поле дуття включає першу ділянку магнітного поля і другу ділянку магнітного поля, розташовану прилеглою до першої ділянки магнітного поля, де магнітні силові лінії першої ділянки магнітного поля орієнтовані у протилежному напрямку до силових магнітних ліній другої ділянки магнітного поля, та де поле дуття надалі має перехідну ділянку, яка з'єднує першу ділянку магнітного поля і другу ділянку магнітного поля між собою, де напрям силових магнітних ліній у перехідній ділянці, кожна з яких виходить з першої ділянки магнітного поля і другої ділянки магнітного поля, спрямовані у напрямку точки контакту, щоб перемикаюча дуга в межах перехідної ділянки була в залежності від напряму струму, виходячи з точки контакту, направлена або до першої ділянки магнітного поля або до другої ділянки магнітного поля і там в обох випадках вдувалась в однаковому напрямку від вказаної точки контакту. Вирішення за винаходом пропонує перевагу в тому, що перемикаюча дуга завжди видувається у тому самому напрямку від корпусу перемикача незалежно від напряму струму так, щоб був потрібен лише один дугогасильний пристрій для гасіння перемикаючої дуги. Поле магнітного дуття може бути утворене там лише з постійними магнітами, тому можна повністю позбавитись від використання важких і вартісних котушок дуття. Перемикач за винаходом є відповідно дуже компактним. Тому, перемикаюча дуга створюється у центрі перехідної ділянки поля дуття і, відповідно, направлена або до першої ділянки магнітного поля, або до другої ділянки магнітного поля в залежності від напряму струму. Магнітні силові лінії у перехідній ділянці переважно розсіяні по куту 180°. Особливо проста конфігурація отримана, коли друга ділянка магнітного поля сформована у дзеркальному відображенні до першої ділянки магнітного поля. Переважні варіанти виконання даного винаходу є предметом залежних пунктів формули. В одному переважному варіанті виконання даного винаходу перша ділянка магнітного поля з'єднана з першим каналом і друга ділянка магнітного поля - з другим каналом, де перший канал і другий канал простягаються паралельно і розташовані прилегло, та де перший канал поперечно до свого повздовжнього простягання проникнутий силовими магнітними лініями першої ділянки магнітного поля, та другий канал поперечно до свого повздовжнього простягання проникнутий магнітними силовими лініями другої ділянки магнітного поля. Завдяки наявності каналів перемикаюча дуга може бути безпечно та надійно направлена у напрямку від точки контакту. У подальшому переважному варіанті виконання даного винаходу перемикач надалі містить дугогасильний пристрій, який встановлений таким чином, що перемикаюча дуга продувається крізь пристрій дуття дуги до дугогасильного пристрою незалежно від напрямку струму. Таким чином досягається надійне гасіння дуги у спосіб, що знижує витрати. У подальшому особливо переважному варіанті виконання даного винаходу пристрій дуття дуги включає першу бічну пластину електрода, другу бічну пластину електрода і встановлену між ними центральну пластину електрода, де перша ділянка магнітного поля надана між першою бічною пластиною електрода і центральною пластиною електрода, та де друга ділянка магнітного поля надана між другою бічною пластиною електрода і центральною пластиною електрода. У такому варіанті виконання поле дуття може створюватись точно та просто. Більш того, такий варіант виконання винаходу уможливлює особливо компактне та структурно вигідне вирішення. У першій ділянці магнітного поля та у другій ділянці магнітного поля магнітні силові лінії простягаються по суті перпендикулярно пластинам електрода. Кожен з вищевказаних 1 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналів простягається між бічною пластиною електроду та центральною пластиною електрода. Пластини електрода переважно формують бічні стінки каналів. У подальшому, особливо переважному варіанті виконання даного винаходу, перша бічна пластина електрода з'єднана з принаймні одним першим магнітом дуття і друга бічна пластина електрода - з принаймні одним другим магнітом дуття, де перший магніт дуття і другий магніт дуття мають різну полярність. Перший магніт дуття і другий магніт дуття кожен переважно встановлений між бічною пластиною електрода і центральною пластиною електрода. Крім того, перший магніт дуття переважно перебуває у прямому контакті з першою бічною пластиною електрода, а другий магніт дуття переважно перебуває у прямому контакті з другою бічною пластиною електрода. В іншому, також особливо переважному варіанті виконання даного винаходу центральна пластина електрода принаймні з одного першого кінця, що виходить до точки контакту, є коротшою, аніж дві бічні пластини електрода. Таким чином досягається особливо переважний розподіл магнітних силових ліній у перехідній ділянці. Там особливо бажано, щоб дві бічні пластини електрода простягались прилеглими в бічному напрямку до точки контакту, щоб точка контакту знаходилась між першим кінцем першої бічної пластини електрода і першим кінцем другої бічної пластини електрода. Таким чином забезпечується, щоб перемикаюча дуга була, після свого утворення, надійно спрямована в залежності від напрямку струму або до першої ділянки магнітного поля або до другої ділянки магнітного поля. Крім того, бажано, щоб центральна пластина електрода у другому кінці, розташованому навпроти її першого кінця, також була коротшою, аніж дві бічні пластини електрода. Таким чином, перемикаюча дуга перед входженням до дугогасильного пристрою знову направлялась до центру, так би мовити, у площину симетрії центральної пластини електрода. Дугогасильний пристрій може таким чином бути розроблений у особливо компактній формі. В іншому, особливо переважному варіанті виконання даного винаходу, точка контакту має нерухомий контакт і рухомий контакт, де перша дугонапрямна пластина і друга дугонапрямна пластина з'єднані з нерухомим контактом, де перша дугонапрямна пластина і друга дугонапрямна пластина кожна простягається між точкою контакту і дугогасильним пристроєм та є гальванічно-з'єднані з нерухомим контактом, де третя дугонапрямна пластина і четверта дугонапрямна пластина з'єднані з рухомою точкою контакту, де третя дугонапрямна пластина і четверта дугонапрямна пластина кожна також простягається між точкою контакту та дугогасильним пристроєм, та де третядугонапрямна пластина і четверта дугонапрямна пластина кожна розміщена на відстані від рухомого контакту, і де перша дугонапрямна пластина і третя дугонапрямна пластина формують першу пару дугонапрямних пластин, з'єднаних з першою ділянкою магнітного поля, і друга дугонапрямна пластина та четверта дугонапрямна пластина формують другу пару дугонапрямних пластин, з'єднаних з другою ділянкою магнітного поля, та де дугонапрямні пластини першої і другої пар, виходячи з точки контакту, кожна розходиться таким чином, щоб перемикаюча дуга простягалась або між першою дугонапрямною пластиною і третьою дугонапрямною пластиною, або між другою дугонапрямною пластиною та четвертою дугонапрямною пластиною, коли перемикаюча дуга видувається через пристрій дуття дуги до дугогасильного пристрою. Гасіння перемикаючої дуги у такому варіанті виконання значно спрощено тим, що вона простягнута. Третя і четверта дугонапрямні пластини не з'єднані з рухомим контактом. Тому, вони можуть бути приєднані у простий спосіб до нерухомої деталі перемикача. Тому навантаження, що приєднане до рухомого контакту та яке, відповідно, має бути пришвидшене при закриванні або відкриванні точки контакту є вкрай малим. Привід рухомого контакту відповідно може бути невеликого розміру. Щоб перемикаюча дуга могла проскочити від рухомого контакту до третьої або четвертої дугонапрямної пластини, бажано, щоб був наявний лише невеликий зазор між третьою або четвертою дугонапрямною пластиною, відповідно, та рухомим контактом. Перша і друга дугонапрямні пластини, однак, переважно надійно приєднані до нерухомого контакту, і надалі переважно сформовані як єдине ціле з нерухомим контактом. У такий спосіб потрібно виготовити та встановити лише декілька деталей. Структура перемикача таким чином залишається простою та незатратною. У подальшому, особливо переважному варіанті виконання даного винаходу, перемикач має першу точку контакту і другу точку контакту, де рухомі контакти першої і другої точок контакту розташовані на спільній контактній перемичці, та де третя дугонапрямна пластина і четверта дугонапрямна пластина у першій точці контакту є електрично з'єднані з третьою дугонапрямною пластиною та четвертою дугонапрямною пластиною у другій точці контакту. У такому варіанті виконання винаходу забезпечується у простий спосіб, щоб перемикаюча дуга проскакувала по дугонапрямних пластинах та направлялась, і таким чином простягалась, між відповідно задіяними дугонапрямними пластинами у напрямку до задіяного дугогасильного пристрою. 2 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 Є особливо переважним, щоб третя дугонапрямна пластина у першій точці контакту була першим електропровідним з'єднанням, електропровідно з'єднана з третьою або четвертою дугонапрямною пластиною у другій точці контакту, тоді як четверта дугонапрямна пластина у першій точці контакту була другим електропровідним з'єднанням, електропровідно з'єднана з відповідною іншою третьою або четвертою дугонапрямною пластиною у другій точці контакту, тоді як третє електропровідне з'єднання наявне між першим електропровідним з'єднанням і другим електропровідним з'єднанням, і де діод, що дозволяє лише один напрямок струму, переважно наявний у третьому електропровідному з'єднанні. У такому варіанті виконання, перемикач за винаходом підходить не лише для функціонування з постійним струмом, але й також для функціонування зі змінним струмом. Навіть при застосуванні напруги змінного струму до перемикача, перемикаюча дуга надійно гаситься. Якщо перемикаюча дуга виникає у першій точці контакту, наприклад, під час позитивної півхвилі, тоді вона з відповідною полярністю направляється до першої ділянки магнітного поля, де струм, зокрема, тече через перемикаючу дугу у першій точці контакту, діод і перемикаючу дугу у другій точці контакту. Після завершення позитивної півхвилі будь-який струм більше не проходить, оскільки діод перешкоджає струму текти в іншому напрямку. Відбувається повторне затвердівання, перемикаюча дуга спадає. Третє електропровідне з'єднання може формуватись у будь-якій точці між першим і другим електропровідним з'єднанням. Наприклад, можна надати третє електропровідне з'єднання між третьою і четвертою дугонапрямною пластиною у першій точці контакту. Витрати на конфігурацію є вкрай невисокими, якщо третя і четверта дугонапрямні пластини у першій і другій точках контакту з'єднані одна з одною паралельно. Це означає, що третя дугонапрямна пластина у першій точці контакту є електропровідно з'єднаною з протилежно розташованою третьою дугонапрямною пластиною у другій точці контакту, а четверта дугонапрямна пластина у першій точці контакту є електропровідно з'єднаною з протилежно розташованою четвертою дугонапрямною пластиною у другій точці контакту. Третя і четверта дугонапрямні пластини можуть, з полярністю магнітного поля дуття зміненою відповідно, бути з'єднані у двох точках контакту, а також хрест-навхрест одна до одної. У подальшому переважному варіанті виконання даного винаходу перемикач має першу точку контакту і прилегло розташовану другу точку контакту, де центральна пластина електрода у першій точці контакту і центральна пластина електрода у другій точці контакту мають різні магнітні полярності. Поля дуття у двох точках контакту таким чином оптимізуються. Центральна пластина електрода у першій точці контакту є переважно прилеглою нарівні з центральною пластиною електрода другої точки контакту. У подальшому особливо переважному варіанті виконання даного винаходу один або більше магніти дуття є виключно постійними магнітами. Перемикач за винаходом завдяки цьому є вкрай простим за будовою та незатратним у виготовленні. Компактний дизайн може бути надалі оптимізований, якщо постійні магніти є магнітами з рідкоземельних металів. Згідно з подальшим особливо переважним варіантом виконання даного винаходу перемикач має першу точку контакту і другу точку контакту, де перша точка контакту з'єднана з першим пристроєм дуття дуги і друга точка контакту - з другим пристроєм дуття дуги, де перша точка контакту має перший нерухомий контакт і перший рухомий контакт, де друга точка контакту має другий нерухомий контакт і другий рухомий контакт, де перший рухомий контакт і другий рухомий контакт розташовані у діаметрально протилежних кінцях спільної контактної перемички, де перший нерухомий контакт з'єднаний з принаймні однією першою дугонапрямною пластиною і другий нерухомий контакт - з принаймні однією другою дугонапрямною пластиною, де перша дугонапрямна пластина і друга дугонапрямна пластина простягаються між відповідним нерухомим контактом та дугогасильним пристроєм та є гальванічно-з'єднані з відповідним нерухомим контактом, де, крім того, третя дугонапрямна пластина і четверта дугонапрямна пластина наявні, де третя дугонапрямна пластина і четверта дугонапрямна пластина кожна простягається у дугоподібний спосіб від першого рухомого контакту до другого рухомого контакту, щоб третя дугонапрямна пластина і четверта дугонапрямна пластина разом з контактною перемичкою кожна формувала майже закриту петлю, та де центральні пластини електрода першого і другого пристрою дуття дуги кожна розташовувалась між третьою та четвертою дугонапрямною пластиною. Такий варіант виконання є особливо простим за будовою і тому може виготовлятись без великих витрат. Такий варіант виконання водночас призводить до особливо високого потенціалу гасіння, і при функціонуванні з постійним струмом, і при функціонуванні зі змінним струмом. Перший пристрій дуття дуги і другий пристрій дуття дуги по-суті сконфігуровані у дзеркальній симетрії один до одного. Магнітна полярність пластин електрода першого пристрою дуття дуги у такому варіанті виконання, відповідно, співпадає з магнітною полярністю пластин 3 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 електрода другого пристрою дуття дуги. Кінці третьої та четвертої дугонапрямних пластин кожен розміщено трішки на відстані від кінців контактної перемички, щоб контактна перемичка могла рухатись відносно третьої та четвертої дугонапрямних пластин. Нижня точка дуги проскакує від контактної перемички по третій і четвертій дугонапрямній пластині відповідно, коли дуга видувається з точки контакту. Особливо переважна конфігурація досягається, коли контактна перемичка розташована над нерухомими контактами. Перша дугонапрямна пластина і друга дугонапрямна пластина переважно розташовані під відповідною центральною пластиною електрода і кожна простягається в ширину і над першим каналом, і над паралельним другим каналом задіяного пристрою дуття дуги. Вони обидві переважно з'єднані з задіяним розмикаючим контактом. Кути контактної перемички переважно закруглені з метою підвищення тривалості експлуатації. Згідно з особливо переважним варіантом виконання, перший магніт дуття першого пристрою дуття дуги і перший магніт дуття другого пристрою дуття дуги розташовані в межах петлі, яка сформована третьою дугонапрямною пластиною і контактною перемичкою, де другий магніт дуття першого пристрою дуття дуги і другий магніт дуття другого пристрою дуття дуги розташовані в межах петлі, яка сформована четвертою дугонапрямною пластиною і контактною перемичкою. Таким чином, магніти дуття у простий спосіб прикриті від дуги. Захисне покриття для магнітів дуття, виготовлене з кераміки або подібного, не потрібне. У подальшому переважному варіанті виконання, центральні пластини електрода першого і другого пристроїв дуття дуги захищені у електроізолюючий спосіб. Покриття може бути виготовлене з придатного пластику або кераміки. Згідно з подальшою переважною розробкою цього варіанта виконання, дугогасильний пристрій включає перший дугогасильний пристрій і другий дугогасильний пристрій, де перший та другий дугогасильні пристрої розташовані у діаметрально протилежних сторонах корпусу перемикача так, щоб перший канал і другий канал першого пристрою дуття дуги вели до першого дугогасильного пристрою, а перший і другий канали другого пристрою дуття дуги вели до другого дугогасильного пристрою. Особливо переважно, щоб третій дугогасильний пристрій додатково був розташований у верхній стороні корпусу, з'єднуючи дві діаметрально протилежні сторони так, щоб перший і другий канали першого та другого пристроїв дуття дуги також вели до третього дугогасильного пристрою. В результаті, потенціал гасіння надалі може бути підвищений за потреби. Частини корпусу, які розташовані між дугогасильним пристроєм, можуть бути придатними мідними пластинами для захисту від дуги в разі необхідності. Надалі бажано, щоб дугогасильний пристрій міг, можливо разом з двома пристроями дуття дуги, з метою технічного огляду бути повністю видалений з корпусу перемикача, щоб отримати безперешкодний доступ у простий спосіб до рухомих контактів та контактної перемички. Привід перемикача переважно розташований під двома нерухомими контактами. Згідно з переважним варіантом виконання винаходу дугогасильні пристрої кожен містить численні гасильні елементи, що розташовані один над іншим. Гасильні елементи можуть бути виготовлені з кераміки. Гасильні елементи у кінці, що виходить до точки контакту або третьої та четвертої дугонапрямної пластини відповідно, кожен містить принаймні два клиновидні панелі, де клиновидні панелі кожного гасильного елемента доповнюють клиновидні панелі кожного подальшого гасильного елемента для формування двох V-подібних жолобів, кожен з яких пов'язані одним з двох каналів. В залежності від напрямку струму, дуга видувається або через перший канал або через другий канал відповідного пристрою дуття дуги до одного з двох Vподібних жолобів. Кожен дугогасильний пристрій має численні отвори назовні, щоб плазма, що утворюється перемикаючою дугою, могла виходити із корпусу перемикача. Отвори переважно сформовані відповідними жолобами у гасильних елементах. Перемикаюча здатність може бути надалі підвищена, якщо контактна перемичка згідно з подальшим переважним варіантом виконання встановлена на контактному тримачі, виготовленому з електроізоляційного матеріалу, де контактний тримач простягається між першою точкою контакту і другою точкою контакту через внутрішній діаметр корпусу перемикача. Контактний тримач особливо переважно врізаний з обох сторін до відповідних жолобів корпусу так, щоб бар'єр у вигляді лабіринтового ущільнення формувався для плазми, створеної дугою. Сильфони додатково можуть бути розташовані під контактним тримачем для попередження замикання на корпус, яка в інакшому випадку може статись через плазму, створену дугою у випадку дугового спалаху по коромислу приводу перемикача при перемиканні відповідних великих навантажень. Особливо переважно, щоб перемикач був контактором. Даний винахід надалі представляє пристрій дуття дуги для перемикача. 4 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 Варіанти виконання даного винаходу більш детально пояснені нижче з посиланнями на креслення, де: Фіг. 1: відображає навскісну проекцію перемикача за винаходом з відкритим корпусом згідно з першим варіантом виконання винаходу, Фіг. 2: відображає поперечний переріз перемикача згідно з винаходом за Фігурою 1, Фіг. 3: відображає перемикач за Фігурами 1 і 2 з огляду на Фігуру 1 невдовзі після відкриття точок контакту, Фіг. 4: відображає представлення Фігури 3 з протилежним напрямком струму, Фіг. 5: відображає навскісну проекцію перемикача за винаходом згідно з другим варіантом виконання винаходу, Фіг. 6: відображає поперечний переріз перемикача згідно з винаходом за Фігурою 5 вздовж лінії перерізу VI, позначеної на Фігурі 5 (боковий вигляд в розрізі), Фіг. 7: відображає поперечний переріз перемикача згідно з винаходом за Фігурою 5 вздовж лінії перерізу VII, позначеної на Фігурі 5 (поздовжній вигляд в розрізі), Фіг. 8: відображає поперечний переріз перемикача згідно з винаходом за Фігурою 5 вздовж лінії перерізу VIII, позначеної на Фігурі 5 (вигляд у поперечному перерізі), Фіг. 9: відображає гасильний елемент дугогасильного пристрою перемикача згідно з винаходом за Фігурами 5-8, Фіг. 10: відображає додатковий гасильний елемент дугогасильного пристрою перемикача згідно з винаходом за Фігурами 5-8, Фіг. 11: відображає два гасильні елементи з Фігур 9 і 10 у зібраному стані. Розуміється, що наступні варіанти виконання, що ті самі деталі позначені тими самими номерами позицій. Якщо креслення містить номери позицій, що більш детально не пояснені в описі, що супроводжує фігуру, тоді посилання робиться на попередній або подальший описи фігур. На Фіг. 1 відображено навскісну проекцію перемикача згідно з винаходом 1. Перемикач є однополюсним контактором. З метою чіткості, корпус перемикача, а також численні інші деталі, що частково зображені на Фігурі 2, не відображені. На Фіг. 2 зображено поперечний переріз. Переріз проходить по осях деталей 2.1 і 2.2, відображених на Фіг. 1. Контактор 1 має два нерухомі контакти 7.1 і 7.2, кожен з яких електрично з'єднаний з пов'язаним розмикаючим контактом 8.1, 8.2. Два нерухомі контакти 7.1 і 7.2 можуть бути електрично з'єднані один з одним через контактну перемичку 10. Контактна перемичка 10 приводиться в дію ротором електромагнітного приводу 19 та має два рухомі контакти 9.1, 9.2. При закритті контактів, перший рухомий контакт 9.1 упирається в перший нерухомий контакт 7.1. Другий рухомий контакт 9.2 контактує з другим нерухомим контактом 7.2. Як вказано вище, корпус контактора 1 не відображено. У зображенні наявний лише каркас 20 перемикача, до якого приєднано електромагнітний привід. При відкритті контактів, перемикаюча дуга відповідно створюється між першим нерухомим контактом 7.1 і першим рухомим контактом 9.1 і між другим нерухомим контактом 7.2 та другим рухомим контактом 9.2. З метою перешкоджання пошкодженню перемикача через утворення перемикаючих дуг, вони повинні бути направлені у напрямку від контактної ділянки та мають бути погашені. Поєднання першого нерухомого контакту 7.1 і першого рухомого контакту 9.1 надалі називається першою точкою контакту. Поєднання другого контакту 7.2 і другого рухомого контакту 9.2 називається другою точкою контакту. Перемикач має пристрій дуття дуги для кожної з двох точок контакту для видування перемикаючої дуги від точки контакту. Кожен з двох пристроїв дуття дуги з'єднаний з дугогасильним пристроєм 5.1 і 5.2, відповідно. Дугогасильні пристрої відображені схематично на Фіг. 2 і можуть у відомий спосіб включати численні гасильні пластини або керамічні гасильні елементи. Будова пристрою дуття дуги спочатку пояснена для першої точки контакту, що складається з першого нерухомого контакту 7.1 і першого рухомого контакту 9.1. Поле дуття, що утворюється пристроєм дуття дуги, у перемикачі згідно з винаходом генерується лише у постійно-магнітний спосіб. Електрично-керовані котушки дуття не потрібні. Тому, використовуються лише два постійні магніти 2.1 і 2.2. Два постійні магніти 2.1 і 2.2 відповідно розташовані між першою точкою контакту і дугогасильним пристроєм 5.1, що пов'язаний з першою точкою контакту. Перший постійний магніт 2.1 там перебуває у прямому контакті з першою бічною пластиною електрода 6.1, що розташована на бічній стінці корпусу перемикача, не відображено. Другий постійний магніт 2.2 схожим чином перебуває у прямому контакті з другою бічною пластиною електрода 6.2, яка розташована у діаметральною протилежній стороні корпусу і не відображена на Фіг. 1 задля забезпечення чіткості. Центральна пластина 5 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 електрода 6.3 розташована між двома бічними пластинами електрода 6.1 і 6.2 і простягається паралельно до двох бічних пластин електрода 6.1, 6.2 і також не відображена на Фіг. 1. Магнітопровід відповідно розташований між двома постійними магнітами і центральною пластиною електрода 6.3. І магнітопровід і постійні магніти мають циліндричну форму. Зрозуміло з Фіг. 2, що кожна з обох деталей вкриті захисним покриттям 21. Два постійні магніти 2.1 і 2.2 мають протилежну полярність. Південний магнітний полюс відповідно розташований назовні першої пластини електрода 6.1 та на другій пластині електрода6.2, відповідно. Спільний північний магнітний полюс знаходиться на центральній пластині електрода 6.3. Протилежна полярність спричиняє те, що магнітне поле, що встановлюється між другою бічною пластиною електрода 6.2 (справа) та центральною пластиною електрода 6.3, орієнтована точно протилежно магнітному полю, що встановлюється між першою пластиною електрода 6.1 (зліва) та центральною пластиною електрода 6.3. Цей факт також є зрозумілим з магнітних силових ліній 23, зображених на Фіг. 2. Пластини електрода визначають два канали між собою, обидва з яких, виходячи з першої точки контакту, ведуть до дугогасильного пристрою 5.1. Перший канал 4.1 наявний там між першою бічною пластиною електрода 6.1 та центральною пластиною електрода 6.3. Другий канал 4.2 наявний між другою бічною пластиною електрода 6.2 і центральною пластиною електрода 6.3. Кожен з двох каналів перетинається в їх поздовжньому напрямку, проникнутого одним з двох протилежно полярних магнітних полів. Як зрозуміло з Фіг. 2, дві бічні пластини електрода 6.1, 6.2 простягаються в бічну сторону прилеглими до точки контакту, де центральна пластина електрода 6.3 є трохи коротшою та закінчуються перед точкою контакту. Це спричиняє перехідну ділянку поля магнітного дуття у точці контакту. Приблизно в центрі нерухомого контакту 7.1 або рухомого контакту 9.1, відповідно, магнітні силові лінії проходять перпендикулярно до магнітних силових ліній двох магнітних полів у каналах 4.1 і 4.2. Магнітні силові лінії у перехідній ділянці частково розходяться по куту 180°. Напрямок магнітного поля в каналі 4.1 завдяки цьому у перехідні ділянці повертається у протилежний напрямок допоки нарешті не відповідатиме напрямку магнітного поля у каналі 4.2. Якщо розмикаючий контакт 8.1 наразі з'єднаний з позитивним полюсом джерела напруги, тоді перемикаюча дуга 3.1 виникає у першій точці контакту, коли контакти відкриті, та за допомогою поля магнітного дуття на Фігурі 2 спочатку відхиляється вправо, а потім входить до каналу 4.2 між другою бічною пластиною електрода 6.2 і центральною пластиною електрода 6.3. Напрямок руху перемикаючої дуги 3.1 в цьому випадку відображений стрілкою 24. Якщо перший розмикаючий контакт 8.1 з'єднаний з від'ємним полюсом джерела напруги, тоді перемикаюча дуга спочатку відхиляється у протилежному напрямку наліво. Потім вона входить по проходу, відображеному стрілкою 25 до каналу лівого 4.1 між першою бічною пластиною електрода 6.1 і центральною пластиною електрода 6.3 В обох випадках, перемикаюча дуга полем магнітного дуття потім затягується до дугогасильного пристрою 5.1. Центральна пластина електрода 6.3 також у протилежному кінці, що виходить до дугогасильного пристрою 5.1 є трохи коротшою аніж дві бічні пластини електрода 6.1, 6.2. Таким чином, поле магнітного дуття майже перед дугогасильним пристроєм 5.1 також має перехідну ділянку, яка направляє перемикаючу дугу до центру дугогасильного пристрою 5.1. Це дозволяє отримати компактний розмір дугогасильного пристрою 5.1. У другій точці контакту, сформованій другим нерухомим контактом 7.2 і другим рухомим контактом 9.2, пристрій дуття дуги також наявний, який має ідентичну будову, що і пристрій дуття дуги у першій точці контакту. Єдиною суттєвою різницею є те, що два постійні магніти 2.1, 2.2 є орієнтованими у протилежному напрямку. У другій точці контакту центральна пластина електрода 6.3, відповідно, позначає південний магнітний полюс. Дві бічні пластини електрода 6.1 і 6.2 кожна утворюють північний магнітний полюс магнітного поля. Коли перший розмикаючий контакт 8.1 з'єднано з позитивним полюсом і другий розмикаючий контакт 8.2 - з від'ємним полюсом джерела напруги, перемикаюча дуга 3.2, що виникає у другій точці контакту, відповідно спочатку відхиляється вліво, а потім входить до каналу між лівою бічною пластиною електроду 6.1 і центральною пластиною електроду 6.3. Зі зворотною напругою, перемикаюча дуга 3.2 у другій точці контакту відхиляється вправо і тому входить до каналу між правою бічною пластиною електрода 6.2 і центральною пластиною електрода 6.3. Зрозуміло з Фіг. 1, що декілька так званих дугонапрямних пластин наявні, по-перше, для спрямування перемикаючої дуги та по-друге для про стягнення її по дорозі до дугогасильного пристрою. Положення дугонапрямних пластин буде пояснено надалі для першої точки контакту. Перший нерухомий контакт 7.1 має першу дугонапрямну пластину 11.1 і другу дугонапрямну пластину 12.1. Дві дугонапрямні пластини також пов'язані з протилежно розташованим першим рухомим контактом 9.1, зокрема третьою дугонапрямною пластиною 13.1 і четвертою 6 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 дугонапрямною пластиною 14.1. Третя дугонапрямна пластина 13.1 і четверта дугонапрямна пластина 14.1 не з'єднані з рухомим контактом 9.1 або контактною перемичкою 10, відповідно, але твердо закріплені до перемикача. Зазор 22, позначений на Фіг. 2, відповідно наявний між третьою дугонапрямною пластиною 13.1 і контактною перемичкою 10 і між четвертою дугонапрямною пластиною 14.1 і контактною перемичкою 10, відповідно. Перша дугонапрямна пластина 11.1 разом з третьою дугонапрямною пластиною 13.1 формують пару дугонапрямних пластин, що пов'язані з першим каналом 4.1 між першою бічною пластиною електрода 6.1 і центральною пластиною електрода 6.3. Друга дугонапрямна пластина 12.1 разом з четвертою дугонапрямною пластиною 14.1 схожим чином формують пару дугонапрямних пластин, що пов'язані з другим каналом 4.2 між другою бічною пластиною електрода 6.2 і центральною пластиною електрода 6.3. Дві дугонапрямні пластини з пари дугонапрямних пластин розходяться, виходячи з точки контакту, щоб простягнути перемикаючу дугу на шляху до дугогасильного пристрою. Відповідні дугонапрямні пластини також наявні у другій точці контакту, де третя та четверта дугонапрямні пластини 13.1, 14.1 у першій точці контакту кожна електрично з'єднана відповідною третьою і четвертою дугонапрямними пластинами 13.2, 14.2 у другій точці контакту. Це означає, що третя дугонапрямна пластина 13.1 у першій точці контакту через електроз'єднання 15 електрично з'єднана з третьою дугонапрямною пластиною 13.2 у другій точці контакту. Схожим чином, четверта дугонапрямна пластина 14.1 у першій точці контакту через електроз'єднання 16 електрично з'єднана з четвертою дугонапрямною пластиною 14.2 у другій точці контакту. Наявний додатковий електрозв'язок 17 між третьою дугонапрямною пластиною 13.1 і четвертою дугонапрямною пластиною 14.1 у першій точці контакту, де знаходиться діод 18, який дозволяє лише один напрямок струму. Слід зауважити, що діод є необхідним лише у випадку використання контактора для області застосування зі змінним струмом. Другий нерухомий контакт 7.2 з'єднаний з двома дугонапрямними пластинами 11.2 і 12.2. Дугонапрямна пластина 11.2 там у другій точці контакту формує першу дугонапрямну пластину. Дугонапрямна пластина 12.2 формує другу дугонапрямну пластину. Надалі, режим роботи дугонапрямних пластин та відповідних ліній електрозв'язку пояснено більш детально. Коли перший розмикаючий контакт 8.1 з'єднаний з позитивним полюсом, а другий розмикаючий контакт 8.2 - з від'ємним полюсом джерела напруги, перемикаюча дуга 3.1, що виникає у першій точці контакту, входить до другого каналу 4.2 між другою бічною пластиною електрода 6.2 і центральною пластиною електрода 6.3. На час виникнення перемикаючої дуги 3.1, вона наявна між першим нерухомим контактом 7.1 і першим рухомим контактом 9.1, що розташований на контактній перемичці 10. Щоб перемикаюча дуга могла увійти до каналу 4.2, перемикаюча дуга повинна проскочити від контактної перемички 10 до четвертої дугонапрямної пластини 14.1. Там струм тече від першого нерухомого контакту 7.1 через другу дугонапрямну пластину 12.1, першу перемикаючу дугу 3.1, четверту дугонапрямну пластину 14.1, лінію електроз'єднання 17, третю дугонапрямну пластину 13.1, лінію електроз'єднання 15, третю дугонапрямну пластину 13.2 у другій точці контакту, другу перемикаючу дугу 3.2 та першу дугонапрямну пластину 11.2 у другій точці контакту до другого нерухомого контакту 7.2. Цей випадок відображений на Фіг. 3. При застосуванні зворотної напруги виникає випадок, зображений на Фіг. 4. Струм там тече від другого нерухомого контакту 7.2 через другу дугонапрямну пластину 12.2 у другій точці контакту, другу перемикаючу дугу 3.2, четверту дугонапрямну пластину 14.2, лінію електроз'язку 16, третю дугонапрямну пластину 14.1, лінію електрозв'язку 17, третю дугонапрямну пластину 13.1, першу перемикаючу дугу 3.1 першу дугонапрямну пластину 11.1 у першій точці контакту до першого нерухомого контакту 7.1. В обох випадках, перша перемикаюча дуга 3.1 і друга перемикаюча дуга 3.2 витягуються відповідно дугонапрямними пластинами та нарешті гасяться у задіяному дугогасильному пристрої. При використанні діода 18 в лінії електроз'єднання 17 між третьою дугонапрямною пластиною 13.1 і четвертою дугонапрямною пластиною 14.1 у першій точці контакту перемикач згідно з винаходом також підходить для роботи зі змінним струмом. Якщо перемикаючі дуги 3.1 і 3.2 з'являються під час позитивної півхвилі, тоді спочатку настає положення, відображене на Фіг. 3. При частоті мережі 50 Гц, тривалість позитивноїпівхвилі становить 10 мілісекунд. Тому, наявний достатній час для перемикаючої дуги для проскакування від контактної перемички по відповідній дугонапрямній пластині. Перехід до від'ємної півхвилі легко перешкоджається шляхом застосування діода 18. Напрямок струму більше не може бути зворотним. Відбувається повторне затвердівання, де перемикаюча дуга не може у від'ємній півхвилі бути повторно збудженою. Те саме застосовується у випадку, коли перемикаюча дуга виникає під час від'ємної 7 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 півхвилі. У такому разі, виникає положення, відображене на Фіг. 4. В цьому випадку також знову відбувається повторне затвердівання та перешкоджається повторне збудження дуги. На Фіг. 5-8 відображено другий варіант виконання перемикача 1 за винаходом. Комплектація в основному відповідає комплектації перемикача за Фіг. 1-4. Ті самі деталі позначені тими самими номерами позицій. Різниця з першим варіантом виконання з Фіг. 1-4 буде більш детально описана нижче. Як зображено на Фіг. 6, контактна перемичка 10 з двома рухомими контактами 9.1 і 9.2 на противагу першому варіанту виконання розташована над двома рухомими контактами 7.1 і 7.2. Електромагнітний привід 19 подібно першому варіанту виконання розташований під двома точками контакту. Це має перевагу в тому, що верхня частина корпусу може бути повністю знята з метою технічного огляду, тим самим уможливлюючи вільний доступ до контактів. Верхня частина корпусу замкнена на запор 26, відображений на Фіг. 5. Перемикач згідно з другим варіантом виконання винаходу також має дві точки контакту. Перша точка контакту 7.1/9.1 пов'язана першим пристроєм дуття дуги, друга точка контакту 7.2/9.2 пов'язана з другим пристроєм дуття дуги. Перший пристрій дуття дуги зображений на Фіг. 8 у нижній половині зображення, а другий пристрій дуття дуги на Фіг. 8 розташований у верхній половині зображення. Перший пристрій дуття дуги і другий пристрій дуття дуги по суті сконфігуровані у спосіб дзеркальної симетрії один до одного. Магнітна полярність пластин електроду 6.1, 6.2 і 6.3 першого пристрою дуття дуги у цьому варіанті виконання таким чином відповідає магнітній полярності пластин електрода 6.1, 6.2 і 6.3 другого пристрою дуття дуги. Дугогасильний пристрій перемикача 1 включає перший дугогасильний пристрій 5.1 і другий дугогасильний пристрій 5.2 з протилежних сторін корпусу. Перший дугогасильний пристрій 5.1 пов'язаний з першою точкою контакту 7.1/9.1. Перший канал 4.1 і другий канал 4.2 першого пристрою дуття дуги, що пов'язаний з першою точкою контакту, кожен веде до першого дугогасильного пристрою 5.1. Другий дугогасильний пристрій 5.2 пов'язаний з другою точкою контакту 7.2/9.2. Перший канал 4.1 і другий канал 4.2 другого пристрою дуття дуги, що пов'язаний з другою точкою контакту, кожен веде до другого дугогасильного пристрою 5.2. Третій дугогасильний пристрій 5.3 додатково розташований у верхній стороні корпусу, де перший та другий канали першого і другого пристроїв дуття дуги також ведуть до третього дугогасильного пристрою 5.3. Гасильна здатність в разі необхідності підвищується третім дугогасильним пристроєм. Частини корпусу, що розташовані між дугогасильним пристроєм, можуть бути придатними мідними пластинами 32 для захисту від дуги. Всі три дугогасильні пристрої 5.1, 5.2, і 5.3 кожен має декілька гасильних елементів 29 і 30, які розташовані один над одним. Гасильні елементи виготовлені з кераміки. У кінці, що виходить до точки контакту, кожен з них має щонайменше два клиновидні профілі, де клиновидні профілі першого гасильного елемента 29, відображені на Фіг. 9, доповнюють клиновидні профілі подальшого другого гасильного елемента 30 для формування двох V-подібних жолобів 31, кожен з яких пов'язаний з одним з двох каналів 4.1 і 4.2. Другий гасильний елемент 30 відображений на Фіг. 10, результуючі V-подібні жолоби відображені на Фіг. 11. В залежності від напрямку струму дуга вдувається або через перший канал 4.1, або через другий канал 4.2 відповідного пристрою дуття дуги до одного з двох V-подібних жолобів. Перший нерухомий контакт 7.1 пов'язаний з першою дугонапрямною пластиною 11 і другий нерухомий контакт 7.2 пов'язаний з другою дугонапрямною пластиною 12. Перша дугонапрямна пластина 11 і друга дугонапрямна пластина 12 простягаються між відповідним нерухомим контактом 7.1 або 7.2 і відповідно пов'язаним дугогасильним пристроєм 5.1 або 5.2. Кожен з них з'єднує нерухомий контакт 7.1 або 7.2, відповідно, з пов'язаним розмикаючим контактом 8.1 або 8.2, відповідно. Перша дугонапрямна пластина 11 і друга дугонапрямна пластина 12 розташовані під відповідною центральною пластиною електрода 6.3 і кожна з них простягається в ширину і над першим каналом 4.1 а також над паралельним другим каналом 4.2 пов'язаного пристрою дуття дуги. Крім того, третя дугонапрямна пластина 13 і четверта дугонапрямна пластина 14 наявні. Третя дугонапрямна пластина 13 і четверта дугонапрямна пластина 14 кожна простягається у дугоподібний спосіб від першого рухомого контакту 9.1 до другого рухомого контакту 9.2, щоб третя дугонапрямна пластина 13 і четверта дугонапрямна пластина 14 разом з контактною перемичкою 10 кожна формувала майже закриту петлю. Як зображено на Фіг. 6, центральні пластини електроду 6.3 першого і другого пристроїв дуття дуги відповідно розташовані між третьою дугонапрямною 13 і четвертою дугонапрямною пластиною 14. Третя дугонапрямна пластина 13 на представленній Фіг. 6 розташована за двома центральними пластинами електрода 6.3 і тому на цій фігурі зображена пунктиром. Кінці третьої дугонапрямної пластини 13 і четвертої дугонапрямної пластини 14 кожен розташований трохи на відстані від кінців контактної перемички 10, щоб контактна перемичка 10 8 UA 113925 C2 5 10 15 20 25 могла рухатись відносно третьої та четвертої дугонапрямних пластин. Основа перемикаючої дуги проскакує від контактної перемички по третій або четвертій дугонапрямній пластині відповідно, коли дуга видувається з точки контакту. Кути контактної перемички є переважно заокругленими з метою підвищення строку експлуатації. Перший магніт дуття 2.1 першого дугогасильного пристрою і перший магніт дуття 2.1 другого дугогасильного пристрою розташовані всередині петлі, сформованої третьою дугонапрямною пластиною 13 і контактною перемичкою 10, де другий магніт дуття 2.2 першого дугогасильного пристрою і другий магніт дуття 2.2 другого дугогасильного пристрою розташовані всередині петлі, сформованої четвертою дугонапрямною пластиною 14 і контактною перемичкою 10. Магніти дуття, таким чином, у простий спосіб закриті від арки. Захисне покриття для магнітів дуття, що виготовлене з кераміки або подібного, не потрібне. Центральні пластини електрода 6.3 першого і другого пристроїв дуття дуги захищені в електроізолюючий спосіб. Контактна перемичка 10 розташована на контактному тримачі 27, виготовленому з електроізолюючого матеріалу. Як зображено на Фіг. 7, контактний тримач 27 простягається між першою точкою контакту і другою точкою контакту по внутрішній площині корпусу перемикача. Контактний тримач спускається з обох сторін до відповідних жолобів корпусу, щоб бар'єр у формі лабіринтового ущільнення сформувався для плазми, створеної дугою. Сильфон 28 додатково розташований під контактним тримачем 27 для перешкоджання замиканню на корпусі, що інакше могло трапитись через плазму, створену аркою, у випадку дугового спалаху по коромислу приводу перемикача при перемиканні відповідно високих навантажень. У другому варіанті виконання, зображеному на Фіг. 5-8, дві перемикаючі дуги 3.1 і 3.2, що виникають у точках контакту 7.1/9.1 і 7.2/9.2, у представленні Фіг. 8, в залежності від напрямку струму спочатку відхилені або обидві вправо або обидві вліво, потім вдуваються до відповідного дугогасильного пристрою 5.1 або 5.2, і потім також до третього дугогасильного пристрою 5.3. В залежності від напрямку струму, перемикаючі дуги 3.1 і 3.2, відповідно, проходять через або ж канали 4.1 або, як зображено на Фіг. 6, через канали 4.2 до дугогасильних пристроїв. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Перемикач (1) з принаймні однією точкою контакту і пристрій дуття дуги, що з'єднаний з вказаною точкою контакту, де вказаний пристрій дуття дуги має принаймні один магніт дуття (2.1, 2.2) для генерування магнітного поля дуття, де вказане поле дуття має таку природу, що перемикаюча дуга (3.1, 3.2), яка виникає при відкритті вказаної точки контакту, видувається із зазначеної точки контакту, де вказане поле дуття складається з першої ділянки магнітного поля і другої ділянки магнітного поля, прилеглої до першої ділянки магнітного поля, де магнітні силові лінії вказаної першої ділянки магнітного поля направлені у протилежному напрямку до магнітних силових ліній вказаної другої ділянки магнітного поля, та де вказане поле дуття надалі має перехідну ділянку, яка з'єднує вказану першу ділянку магнітного поля і вказану другу ділянку магнітного поля між собою, де напрям вказаних магнітних силових ліній у вказаній перехідній ділянці, кожна з яких виходить з вказаної першої ділянки магнітного поля і вказаної другої ділянки магнітного поля, спрямовані у напрямку вказаної точки контакту, щоб вказана перемикаюча дуга (3.1, 3.2) в межах вказаної перехідної ділянки, була в залежності від напряму струму, виходячи з вказаної точки контакту, направлена або до вказаної першої ділянки магнітного поля або до другої ділянки магнітного поля і там в обох випадках вдувалась в однаковому напрямку від вказаної точки контакту, де вказаний перемикач (1) додатково має дугогасильний пристрій (5.1, 5.2, 5.3), який встановлений таким чином, щоб вказана перемикаюча дуга (3.1, 3.2) продувалась крізь вказаний пристрій дуття дуги до вказаного дугогасильного пристрою (5.1, 5.2, 5.3), незалежно від напряму струму, де вказаний пристрій дуття дуги включає першу бічну пластину електрода (6.1), другу бічну пластину електрода (6.2) і встановлену між ними центральну пластину електрода (6.3), де вказана перша ділянка магнітного поля надана між вказаною першою бічною пластиною електрода (6.1) і вказаною центральною пластиною електрода (6.3), та де вказана друга ділянка магнітного поля надана між вказаною другою бічною пластиною електрода (6.2) і вказаною центральною пластиною електрода (6.3), де вказана перша бічна пластина електрода (6.1) з'єднана з принаймні одним першим магнітом дуття (2.1), і вказана друга бічна пластина електрода (6.2) - з принаймні одним другим магнітом дуття (2.2), де вказаний перший магніт дуття (2.1) і вказаний другий магніт дуття (2.2) мають різну полярність, та де вказані магніти дуття (2.1, 2.2) є постійними магнітами, де вказаний перемикач (1) має першу точку контакту і другу точку контакту, де вказана перша точка контакту з'єднана з першим пристроєм дуття дуги та вказана друга точка контакту - з 9 UA 113925 C2 5 10 15 20 25 30 35 40 45 50 55 60 другим пристроєм дуття дуги, де вказана перша точка контакту має перший нерухомий контакт (7.1) і перший рухомий контакт (9.1), де вказана друга точка контакту має другий нерухомий контакт (7.2) і другий рухомий контакт (9.2), де вказаний перший рухомий контакт (9.1) і вказаний другий рухомий контакт (9.2) розташовані у діаметрально протилежних кінцях спільної контактної перемички (10), де вказаний перший нерухомий контакт (7.1) з'єднаний з принаймні однією дугонапрямною пластиною (11) та вказаний другий нерухомий контакт (7.2) - з принаймні однією дугонапрямною пластиною (12), де вказана перша дугонапрямна пластина (11) і вказана друга дугонапрямна пластина (12) простягаються між вказаним відповідним нерухомим контактом (7.1, 7.2) і вказаним дугогасильним пристроєм (5.1, 5.2) і є гальванічно-з'єднані з вказаним відповідним нерухомим контактом (7.1, 7.2), де, крім того, наявна третя дугонапрямна пластина (13) і четверта дугонапрямна пластина (14), де вказана третя дугонапрямна пластина (13) і вказана четверта дугонапрямна пластина (14) кожна простягається у дугоподібний спосіб від вказаного першого рухомого контакту (9.1) до вказаного другого рухомого контакту (9.2), так що вказана третя дугонапрямна пластина (13) і вказана четверта дугонапрямна пластина (14) разом із вказаною контактною перемичкою (10) кожна утворює майже закриту петлю, і де вказані центральні пластини електрода (6.3) вказаного першого і вказаного другого дугогасильного пристрою кожна знаходиться між вказаною третьою і вказаною четвертою дугонапрямною пластиною (13, 14). 2. Перемикач (1) за п. 1, який відрізняється тим, що вказана перша ділянка магнітного поля з'єднана з першим каналом (4.1) і вказана друга ділянка магнітного поля - з другим каналом (4.2), де вказаний перший канал (4.1) і вказаний другий канал (4.2) простягаються паралельно і розташовані прилегло, та де вказаний перший канал (4.1) поперечно до свого повздовжнього простягання проникнутий магнітними силовими лініями вказаної першої ділянки магнітного поля, та вказаний другий канал (4.2) поперечно до свого повздовжнього простягання проникнутий магнітними силовими лініями другої ділянки магнітного поля. 3. Перемикач (1) за п. 1 або 2, який відрізняється тим, що вказана центральна пластина електрода (6.3) принаймні з одного першого кінця, що виходить до вказаної точки контакту, є коротшою, аніж вказані дві бічні пластини електрода (6.1, 6.2). 4. Перемикач (1) за п. 3, який відрізняється тим, що вказані дві бічні пластини електрода (6.1, 6.2) простягаються прилеглими в бічному напряму до вказаної точки контакту так, щоб вказана точка контакту знаходилась між першим кінцем вказаної першої бічної пластини електрода (6.1) і першим кінцем вказаної другої пластини електрода (6.2). 5. Перемикач (1) за п. 3 або 4, який відрізняється тим, що вказана центральна пластина електрода (6.3) є у другому кінці, розташованому напроти її першого кінця, також коротшою, аніж вказані дві бічні пластини електрода (6.1, 6.2). 6. Перемикач (1) за п. 1, який відрізняється тим, що вказаний перший магніт дуття (2.1) вказаного першого пристрою дуття дуги та вказаний перший магніт дуття (2.1) вказаного другого пристрою дуття дуги розташовані в межах петлі, що сформована вказаною третьою дугонапрямною пластиною (13) і вказаною контактною перемичкою (10), де вказаний другий магніт дуття (2.2) вказаного першого пристрою дуття дуги і вказаний другий магніт дуття (2.2) вказаного другого пристрою дуття дуги розташовані в межах петлі, що сформована вказаною четвертою дугонапрямною пластиною (14) і вказаною контактною перемичкою (10). 7. Перемикач (1) за п. 1 або 6, який відрізняється тим, що вказані центральні пластини електрода (6.3) вказаного першого та вказаного другого пристрою дуття дуги захищені у електроізолюючий спосіб. 8. Перемикач (1) за одним із пп. 1, 6 або 7, кожен у поєднанні з п. 2, який відрізняється тим, що вказаний дугогасильний пристрій (5.1, 5.2, 5.3) має перший дугогасильний пристрій (5.1) і другий дугогасильний пристрій (5.2), де вказані перший і другий дугогасильні пристрої (5.1, 5.2) розташовані у діаметрально протилежних сторонах корпусу вказаного перемикача (1) так, що перший канал (4.1) і вказаний другий канал (4.2) вказаного першого пристрою дуття дуги вели до вказаного першого дугогасильного пристрою (5.1), де вказаний перший канал (4.1) і вказаний другий канал (4.2) вказаного другого пристрою дуття дуги вели до вказаного другого дугогасильного пристрою (5.2). 9. Перемикач (1) за п. 8, який відрізняється тим, що третій дугогасильний пристрій (5.3) є додатково розташованим у верхній стороні вказаного корпусу, з'єднуючи дві діаметрально протилежні сторони вказаного корпусу так, щоб вказаний перший і вказаний другий канали (4.1, 4.2) вказаного першого та вказаного другого пристроїв дуття дуги також вели до вказаного третього дугогасильного пристрою (5.3). 10. Перемикач (1) за п. 8 або 9, який відрізняється тим, що вказаний дугогасильний пристрій (5.1, 5.2, 5.3) є повністю знімним, разом з вказаними двома пристроями дуття дуги. 10 UA 113925 C2 5 11. Перемикач (1) за одним із пп. 1 або 6-10, який відрізняється тим, що вказана контактна перемичка (10) розташована на контактному тримачі (27), виготовленому з електроізоляційного матеріалу, де вказаний контактний тримач (27) простягається між вказаною першою точкою контакту і вказаною другою точкою контакту через внутрішній діаметр вказаного корпусу вказаного перемикача (1). 11 UA 113925 C2 12 UA 113925 C2 13 UA 113925 C2 14 UA 113925 C2 15 UA 113925 C2 16 UA 113925 C2 17 UA 113925 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
