Спосіб підвищення термостійкості будівельних конструкцій (перекриття над підвалами, техпідпіллями, підлог по грунту)

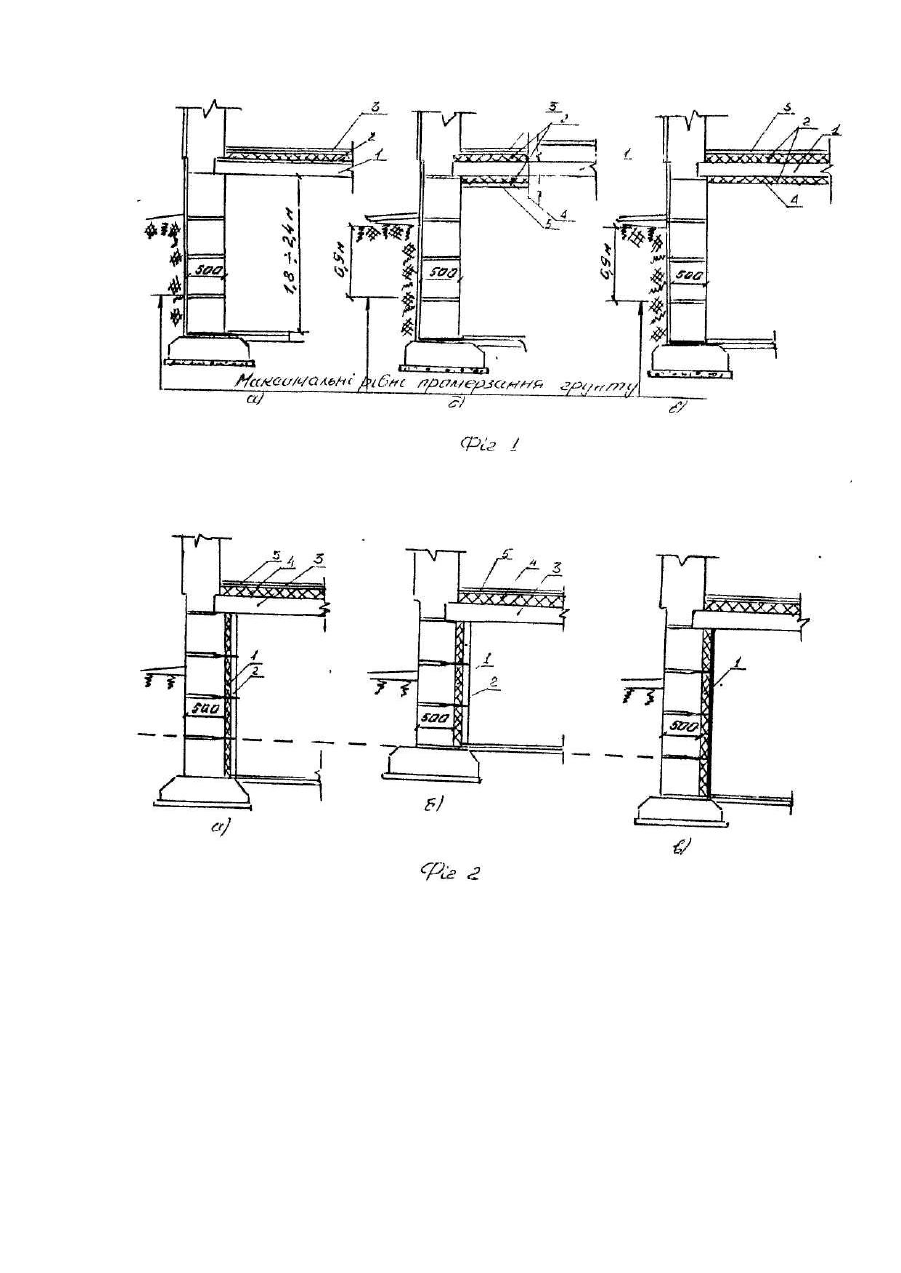

Винахід відноситься до житлово-цивільного будівництва, а саме до підвищення термостійкості будконструкцій (перекрить над підвалами І техпідпіллями, підлог по грунту) при допомозі утеплення фундаментів (особливо в зонах стиковки із зовнішнім повітрям І промерзання грунту) для будинків, що експлуатуються і новобудов, і може бути застосований для всіх Існуючих І нови х будинків житловоцивільного призначення в Україні і в кліматичних зонах, близьких до кліматичних зон України. Відомий спосіб утеплення перекриття над неопалювал ьними підвалами експлуатованих будинків виконується з використанням існуючих складників шляхом напилення утеплювача на нижню поверхню конструкцій перекриття або плитами ефективного утеплювача, що кріпиться до нижньої поверхні з допомогою клеїв ПВА, КНЦІ Ін., з нанесенням теплоізоляційного матеріалу на стелю те хпідпілля (30-50 мм) і закріпленням його шаром захисної штукатурки товщиною ЗО мм {Рекомендації "Киев-ЗНИИПа-466.93-94. Фіг.1]. Вдосконалене рішення [ТУ У 13542645,005-95 "Технологія підвищення термостійкості будконструкцій з використанням теплоізоляційних матеріалів мінералізованих тирси І терміття..." Із зміною № 1] з використанням фінського матеріалу "Ізовер" (постачальник фірма "Арніка" м. Мінськ) дозволяє не наносити захисний штукатурний шар по утеплювачу на стелі, так як останній абсолютно вогнестійкий. Недоліками вищезгаданих те хнологій є необхідність нанесення шару захисної цементної штукатурки товщиною не менше 30 мм, що наноситься на металічній сітці; висока трудоємкість, оскільки шар штукатурки може утворюватись шляхом ручного або механізованого набризку, чи торкретуванням; необхідність нанесення теплоізоляційних матеріалів на стелі, що незручно у виконанні; можливий варіант нанесення теплоізоляційного шару під підлогу, тобто -зриваємо підлогу - і необхідність капремонту; нанесення теплоізоляційного шару під підлогу зменшує висоту помешкання, що теж не бажано. Технічна задача - підвищення термостійкості Існуючих будконструкцій при збереженні чинних нормативних теплотехнічних характеристик для перекрить І деталей підлог при мінімальних фінансових втратах, коротких строках (1-2 роки) виконання робіт по підвищенню термостійкості Існуючих будконструкцій у відповідності з підвищеними нормативними теплотехнічними характеристиками, а також створення багатошарових ефективних конструкцій блоків для стін підвалів І стін стрічкових фундаментів для новобудов. Поставлена задача вирішується способом підвищення термостійкості будівельних конструкцій (перекриття над підвалами, техпідпіллями, підлог по грунту) шля хом влаштування "теплих фундаментів", що представляють собою багатошарову конструкцію, де утеплювач розміщується: а) в основному з внутрішньої сторони (рідше Із зовнішньої сторони - при економічному обгрунтуванні) для існуючих І нови х будівель; б) всередині конструкції фундаменту (блока) для нового будівництва; в) сама конструкція фундаменту (блока), огородження підвалу, те хпідпілля), крім подушки, виготовлена Із пористих заповнювачів (керамзитобетону) з об'ємною вагою g ≥ 900 кг/м 3, що забезпечує термостійкість підлог за Існуючими нормативами; г) використання і розробка додаткових багатопустотни х (в 2-3 шари по 50-60 мм) блоків бетонних для стін підвалів, фундаментів (один ряд пустот може утеплюватись при необхідності); д) використання пустотних фундаментів блоків (з умовною назвою "напівтеплих" фундаментів), що забезпечують до 50% підвищення термостійкості підлог від нормативних і можуть бути застосовані для південних областей України (4 зони) або можуть бути утеплені додатково лише на 50% самі фундаменти, або більш ефективно підлоги І поверху, не зменшуючи висоту поверху, або пустоти можуть бути заповнені дешевим місцевим непереробленим теплоізоляційним матеріалом (відходами виробництва) з об'ємною вагою до 1200 кг/м 3 з уточненням по теплотехнічному розрахунку. Влаштування "теплових фундаментів" окупиться за 4-6 місяців опалювального сезону, зокрема в існуючих ж/будинках, установах, дасть можливість зекономити 10-20% втрат енергії (залежно від висоти чи кількості поверхів), в 2-3 рази зменшиться трудоємкість, матеріалоємність і інші затрати при збільшенні термостійкості в 1,8-2,5 раза. Технічна сутність запропонованого способу пояснюється кресленнями, на котрих на фіг. 1 для порівняння зображено відомі способи підвищення термостійкості будівельних конструкцій (перекриття над підвалами, техпідпіллями, підлог по грунту): а) 1 - залізобетонна панель 220 мм, 2-теплоізоляція 80-120 мм, 3 - стяжка І чиста підлога; б) варіант з заміною утеплювача, 1 -залізобетонна панель, 2 - теплоізоляція на панелі, 3 - чиста підлога; 4 - теплоізоляція з полімерних матеріалів 30-50 мм, 5- захисна штукатурка 30 мм; в) 1,2,3 та саме, 4 - теплоізоляція скло-матами "Ізовер" на клею (проводиться без захисного шару штукатурки, оскільки даний матеріал вогнестійкий). На фіг.2 запропонований по винаходу спосіб підвищення термостійкості будконструкцій (перекриття над підвалами, техпідпіллями, підлог по грунту) шля хом влаштування теплих фундаментів: а) 1- утеплювач d= 50 мм, g= 150-200 кг/м 3; 2 - притискуюча цегляна стінка d= 65 мм, 3 - залізобетонна панель 220 мм, 4 - теплоїзоляція, 5 - стяжка 1 підлога, (пункти 3,4,5 -як відомо, 1,2 - відрізняється за винаходом); б) 1 - утеплювач d= 50 мм, у 150-200 кг/м , 2 - притискуюча цегляна стінка (5= 65 мм, 3,4,5 - те саме; в) 1 - плитний утеплювач під розшивку або перетирку (d= 60,90,100,120,150 мм при g= 200-500 кг/м 3. На фіг.3 показано принципове рішення багатошарового бетонного блоку (з утеплювачем) для стін підвалів і техпідпіль, фундаментів. Блоки шириною 5001 600 мм (400 для КПД). Довжина пустот (вставок теплоізоляційних плит) прийнята 510 мм 5 кратною ширині 500 мм стандартних теплоізоляційних плит з допуском +10 мм, що дозволяє впровадити безвідходні технології по використанню теплоізоляційних стандартних модульних матеріалів при виготовленні 10 фундаментних блоків.
