Реле тиску

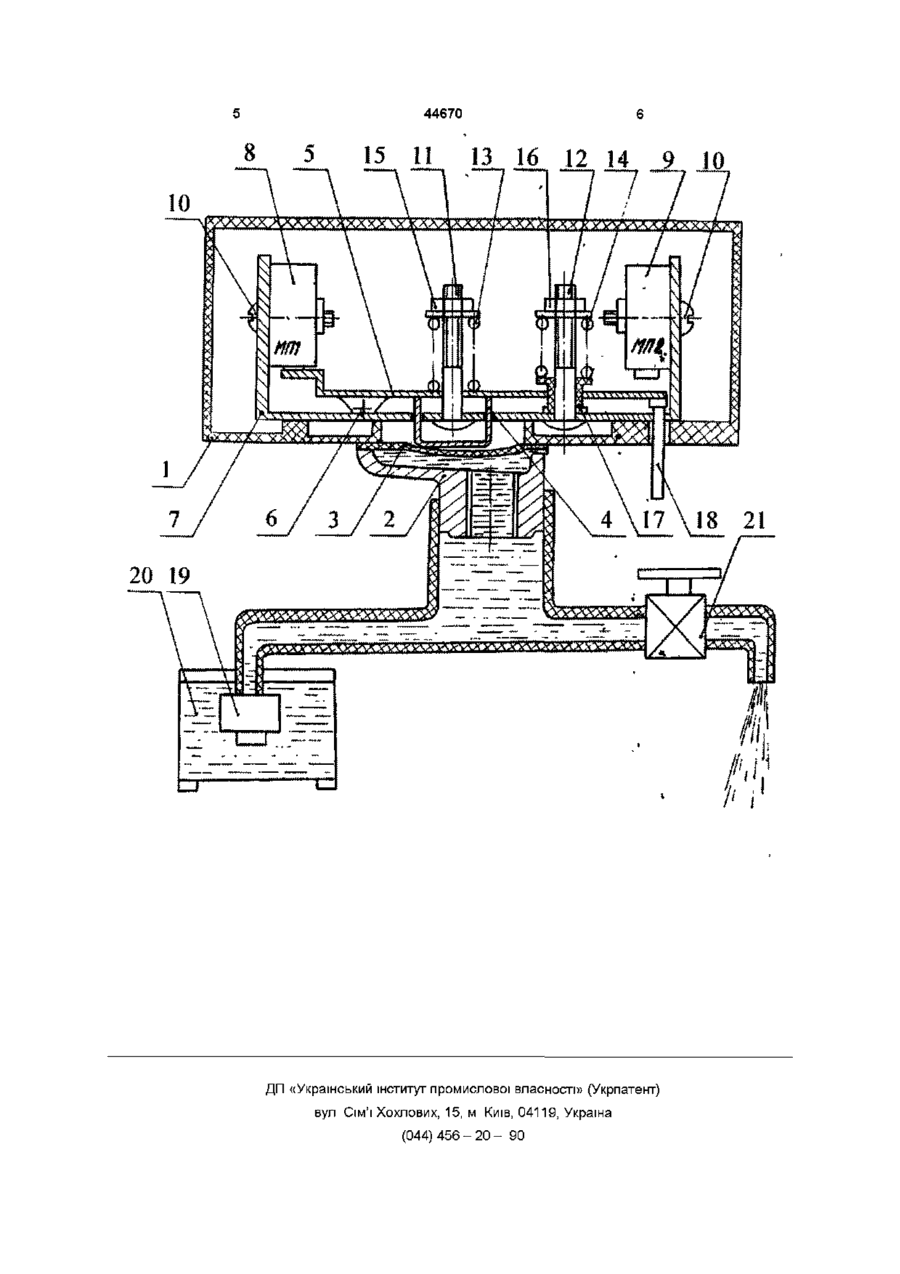

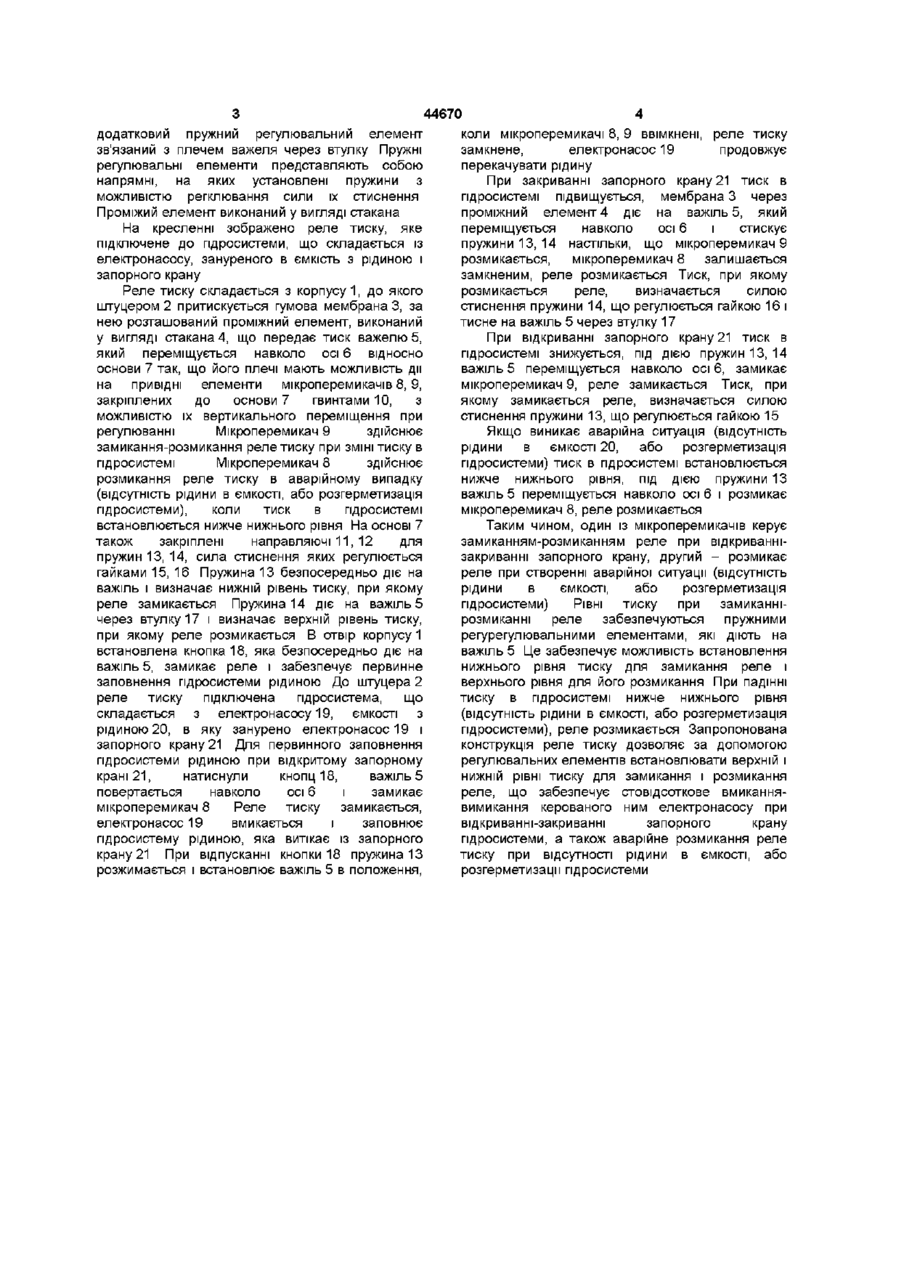

1 Реле тиску, що містить корпус, ущільнений мембраною, яка кінематично зв'язана через поворотний важіль з мікроперемикачем і пружним регулювальним елементом, яке відрізняється тим, що воно має додатковий мікроперемикач аварійного розмикання реле і додатковий пружний регулювальний елемент, при цьому мікроперемикачі закріплені на корпусі з можливістю їх вертикального переміщення при регулюванні, важіль виконано у вигляді коромисла так, що його плечі мають можливість дії на мікроперемикачі через проміжний елемент, розміщений між мембраною і важелем, а додатковий пружний регулювальний елемент зв'язаний з плечем важеля через втулку 2 Реле по п 1, яке відрізняється тим, що пружні регулювальні елементи виконані у вигляді напрямних, на яких установлені пружини з можливістю регулювання сили їх стиснення 3 Реле по п п 1 , 2, яке відрізняється тим, що проміжний елемент виконаний у вигляді стакана Винахід відноситься до електротехніки і може найти використання в гідроелектричних системах для управління вмиканням-вимиканням електронасосу, який подає рідину в систему із відкритих ємкостей, водоймищ, колодязів і скважин Відомо реле тиску по заявці ФРН № 2300332, кл Н01Н 35/34, 1983, яке містить корпус, мембрану з жорстким центром, яка кінематично зв'язана через поворотний важіль з мікропремикачем і пружиною, причому пружина установлена на одному плечі важеля, а друге його плече притиснуте до упору Таке реле реагує на конкретний тиск, при якому воно замикається, або розмикається Найближчим по технічній суті до рішення, що заявляється, є реле контролю тиску по авт свідоцтву СРСР №1370677, МКВ-4 Н01Н 35/34, бюл №4, 1988, яке містить корпус, ущільнений мембраною з жорстким центром, яка кінематичне зв'язана через поворотний важіль з мікроперемикачем і пружним регулювальним елементом, установленим на плечі важеля Друге плече важеля притиснуте до упору, який викононий зйомним Плече, на якому установлено регулювальний елемент опирається на додатковий упор, закріплений на корпусі Недоліком такого реле є неможливість створити різницю тисків, що регулюється, для замикання і розмикання реле, яка дозволить отримати стовідсоткове вмикання-вимикання електронасосу при відкриванні-закриванні запорного крану В основу винаходу поставлено заадачу створення такого реле тиску, яке дозволить за допомогою регулювальних елементів встановлювати рівні нижнього тиску для замикання реле і верхнього тиску для його розмикання, а також забезпечити можливість аварійного розмикання реле при відсутності рідини в ємкості, або розгерметизації гідросистеми Поставлена задача вирішується тим, що реле тиску, яке містить корпус, ущільнений мембраною, яка кінематично зв'язана через важіль з мікроперемикачем і пружним регулювальним елементом, має додатковий Мікроперемикач аварійного розмикання реле і додатковий пружний регулювальний елемент При цьому мікроперемикачі закріплені на корпусі з можливістю їх вертикального переміщення при регулюванні, важіль виконано у вигляді коромисла так, що його плечі мають можливість дії на мікроперемикачі через проміжний елемент, розміщений між мембраною і важелем, а О (О 44670 додатковий пружний регулювальний елемент зв'язаний з плечем важеля через втулку Пружні регулювальні елементи представляють собою напрямні, на яких установлені пружини з можливістю регклювання сили їх стиснення Проміжии елемент виконаний у вигляді стакана На кресленні зображено реле тиску, яке підключене до гідросистеми, що складається із електронасосу, зануреного в ємкість з рідиною і запорного крану Реле тиску складається з корпусу 1, до якого штуцером 2 притискується гумова мембрана 3, за нею розташований проміжний елемент, виконаний у вигляді стакана 4, що передає тиск важелю 5, який переміщується навколо осі 6 відносно основи 7 так, що його плечі мають можливість дії на привідні елементи мікроперемикачів 8, 9, закріплених до основи 7 гвинтами 10, з можливістю їх вертикального переміщення при регулюванні Мікроперемикач 9 здійснює замикання-розмикання реле тиску при ЗМІНІ тиску в гідросистемі Мікроперемикач 8 здійснює розмикання реле тиску в аварійному випадку (відсутність рідини в ємкості, або розгерметизація гідросистеми), коли тиск в гідросистемі встановлюється нижче нижнього рівня На основі 7 також закріплені направляючі 11, 12 для пружин 13, 14, сила стиснення яких регулюється гайками 15, 16 Пружина 13 безпосередньо діє на важіль і визначає нижній рівень тиску, при якому реле замикається Пружина 14 діє на важіль 5 через втулку 17 і визначає верхній рівень тиску, при якому реле розмикається В отвір корпусу 1 встановлена кнопка 18, яка безпосередньо діє на важіль 5, замикає реле і забезпечує первинне заповнення гідросистеми рідиною До штуцера 2 реле тиску підключена гідросистема, що складається з електронасосу 19, ємкості з рідиною 20, в яку занурено електронасос 19 і запорного крану 21 Для первинного заповнення гідросистеми рідиною при відкритому запорному крані 21, натиснули кнопц 18, важіль 5 повертається навколо осі 6 і замикає мікроперемикач 8 Реле тиску замикається, електронасос 19 вмикається і заповнює гідросистему рідиною, яка витікає із запорного крану 21 При відпусканні кнопки 18 пружина 13 розжимається і встановлює важіль 5 в положення, коли мікроперемикачі 8, 9 ввімкнені, реле тиску замкнене, електронасос 19 продовжує перекачувати рідину При закриванні запорного крану 21 тиск в гідросистемі підвищується, мембрана 3 через проміжний елемент 4 діє на важіль 5, який переміщується навколо осі 6 і стискує пружини 13, 14 настільки, що мікроперемикач 9 розмикається, мікроперемикач 8 залишається замкненим, реле розмикається Тиск, при якому розмикається реле, визначається силою стиснення пружини 14, що регулюється гайкою 16 і тисне на важіль 5 через втулку 17 При відкриванні запорного крану 21 тиск в гідросистемі знижується, під дією пружин 13, 14 важіль 5 переміщується навколо осі 6, замикає мікроперемикач 9, реле замикається Тиск, при якому замикається реле, визначається силою стиснення пружини 13, що регулюється гайкою 15 Якщо виникає аварійна ситуація (відсутність рідини в ємкості 20, або розгерметизація гідросистеми) тиск в гідросистемі встановлюється нижче нижнього рівня, під дією пружини 13 важіль 5 переміщується навколо осі 6 і розмикає мікроперемикач 8, реле розмикається Таким чином, один із мікроперемикачів керує замиканням-розмиканням реле при відкриваннізакриванні запорного крану, другий - розмикає реле при створенні аварійної ситуації (відсутність рідини в ємкості, або розгерметизація гідросистеми) РІВНІ тиску при замиканнірозмиканні реле забезпечуються пружними регурегулювальними елементами, які діють на важіль 5 Це забезпечує можливість встановлення нижнього рівня тиску для замикання реле і верхнього рівня для його розмикання При падінні тиску в гідросистемі нижче нижнього рівня (відсутність рідини в ємкості, або розгерметизація гідросистеми), реле розмикається Запропонована конструкція реле тиску дозволяє за допомогою регулювальних елементів встановлювати верхній і нижній рівні тиску для замикання і розмикання реле, що забезпечує стовідсоткове вмиканнявимикання керованого ним електронасосу при відкриванні-закриванні запорного крану гідросистеми, а також аварійне розмикання реле тиску при відсутності рідини в ємкості, або розгерметизації гідросистеми 44670 8 15 11 13 16 12 14 9 4 \ 1 7 \ 1 8 21 20 19 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
