Пристрій та спосіб діагностування ортодонтичного стану у роті особи

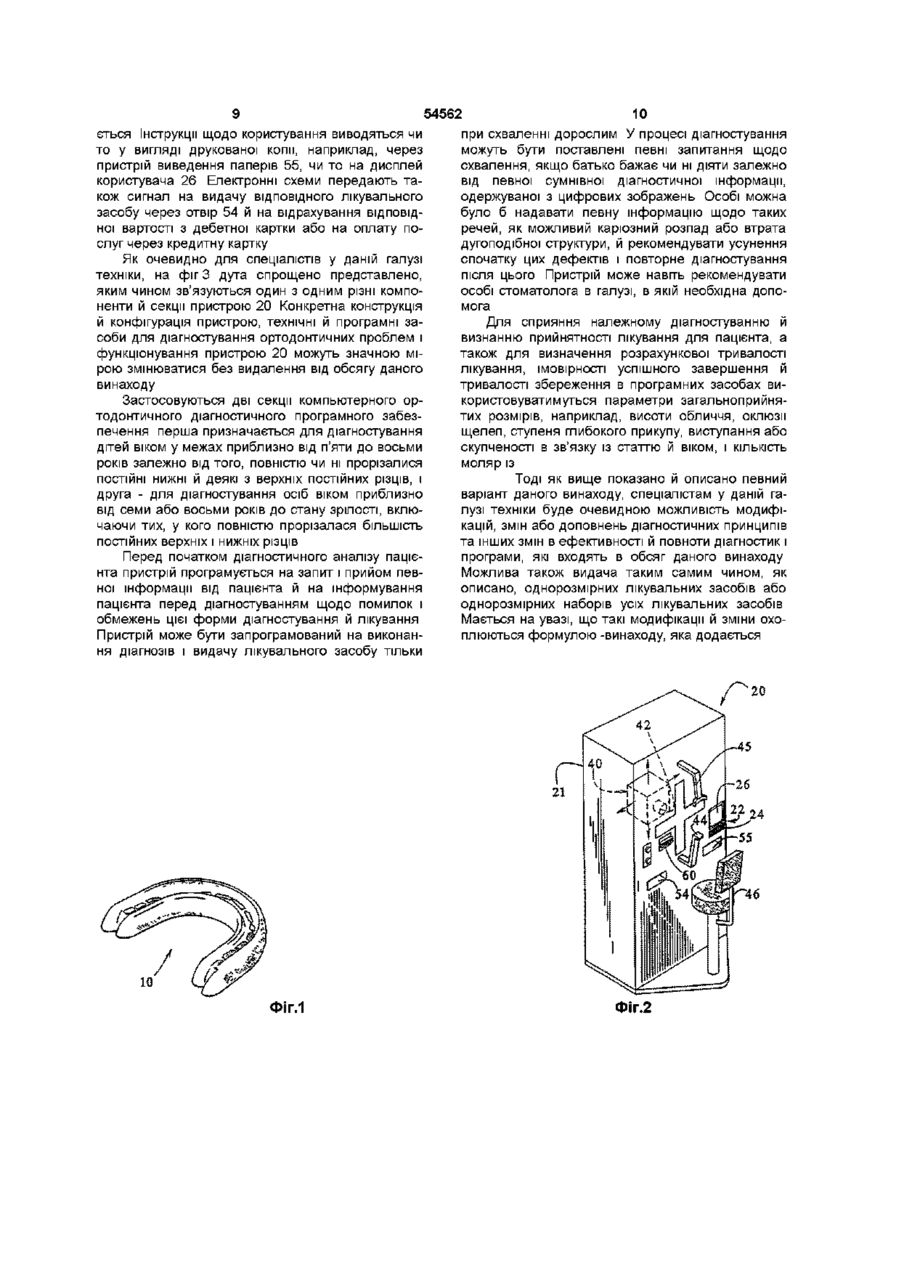

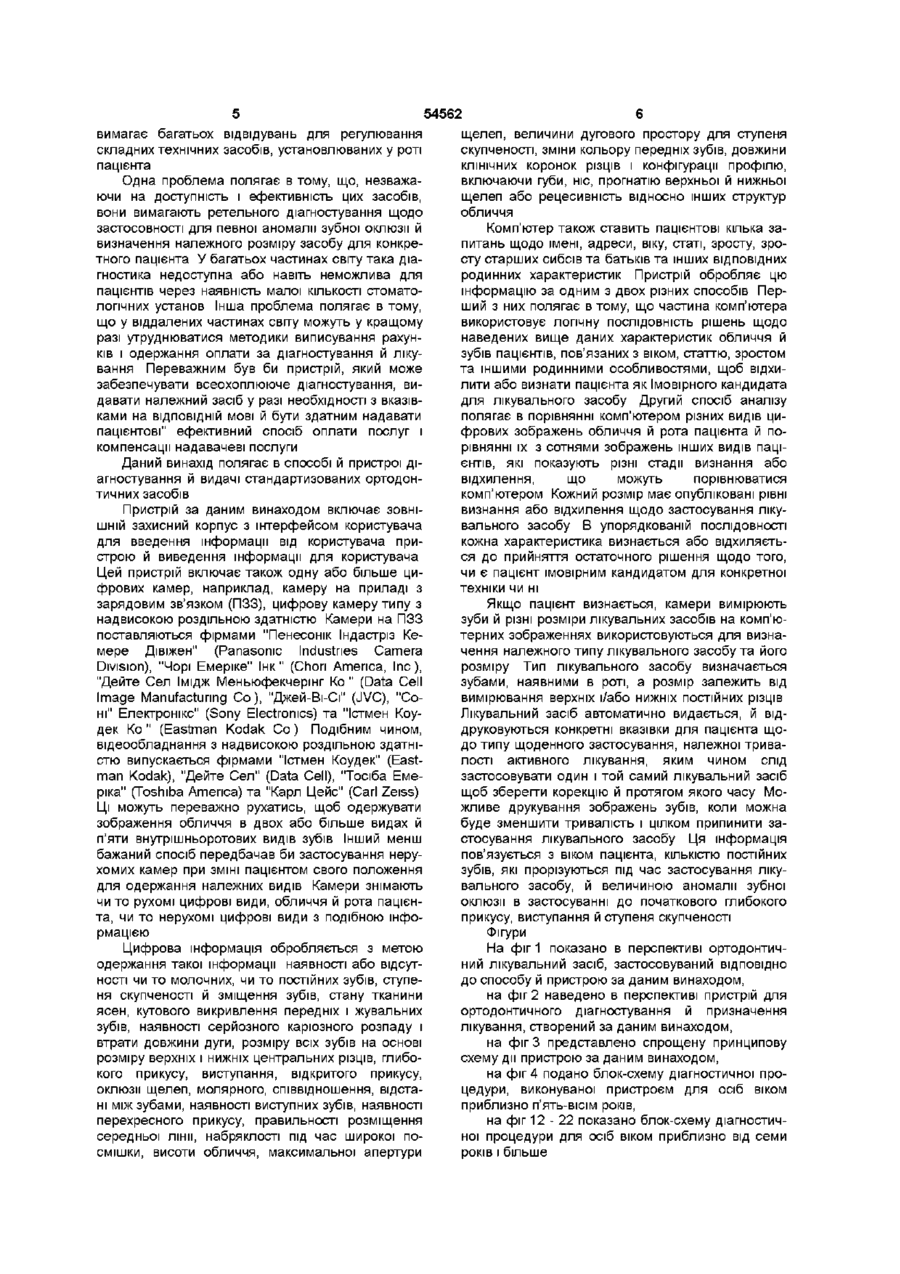

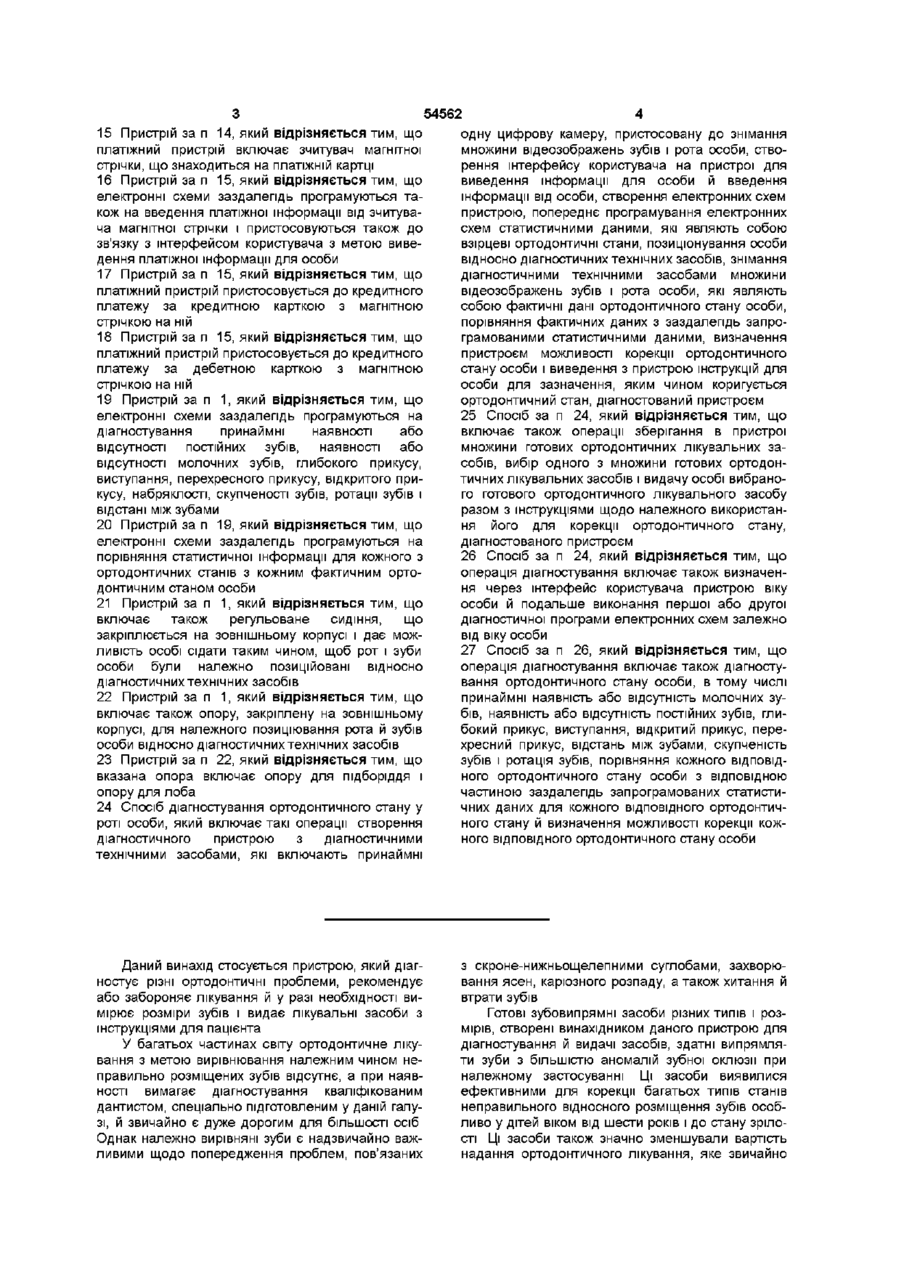

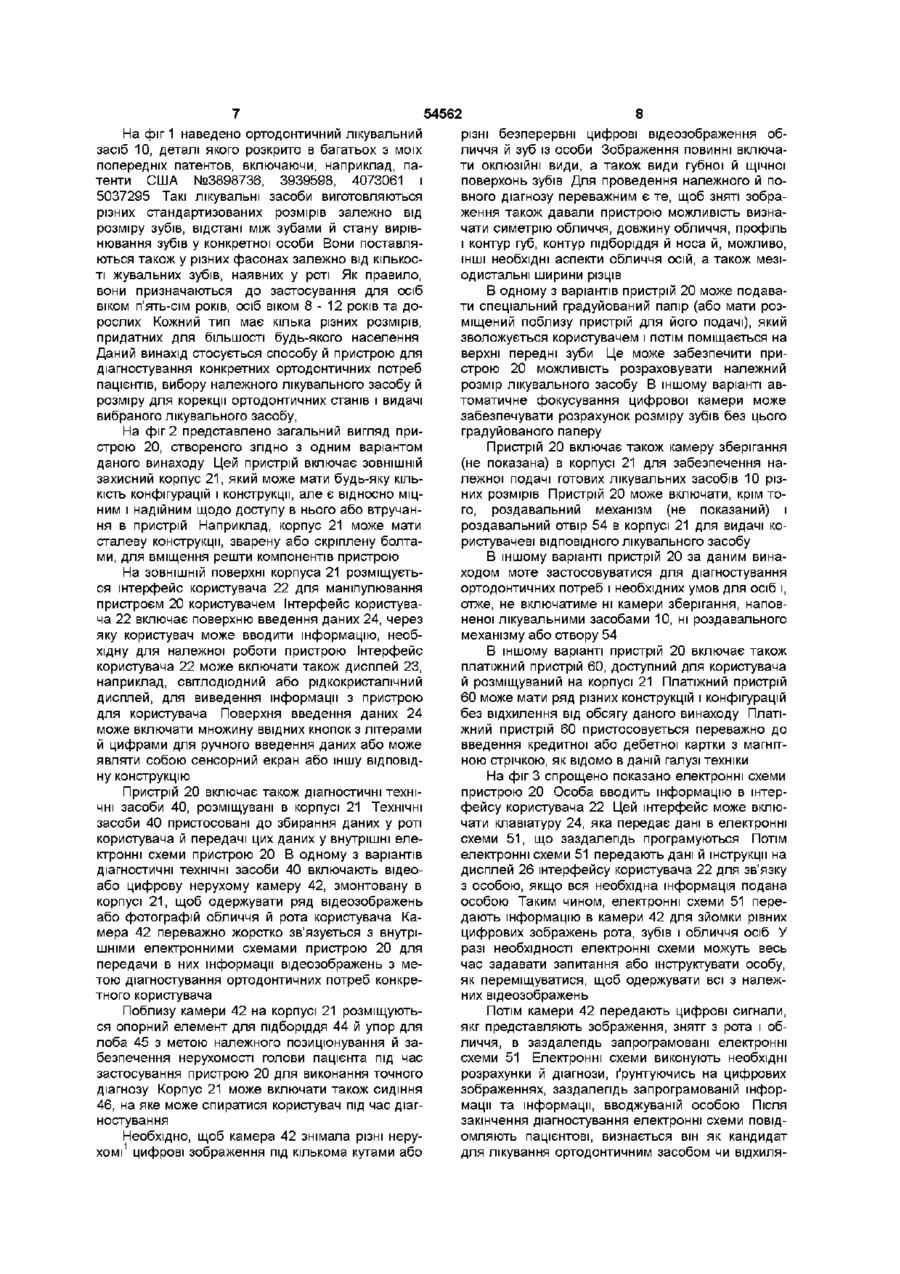

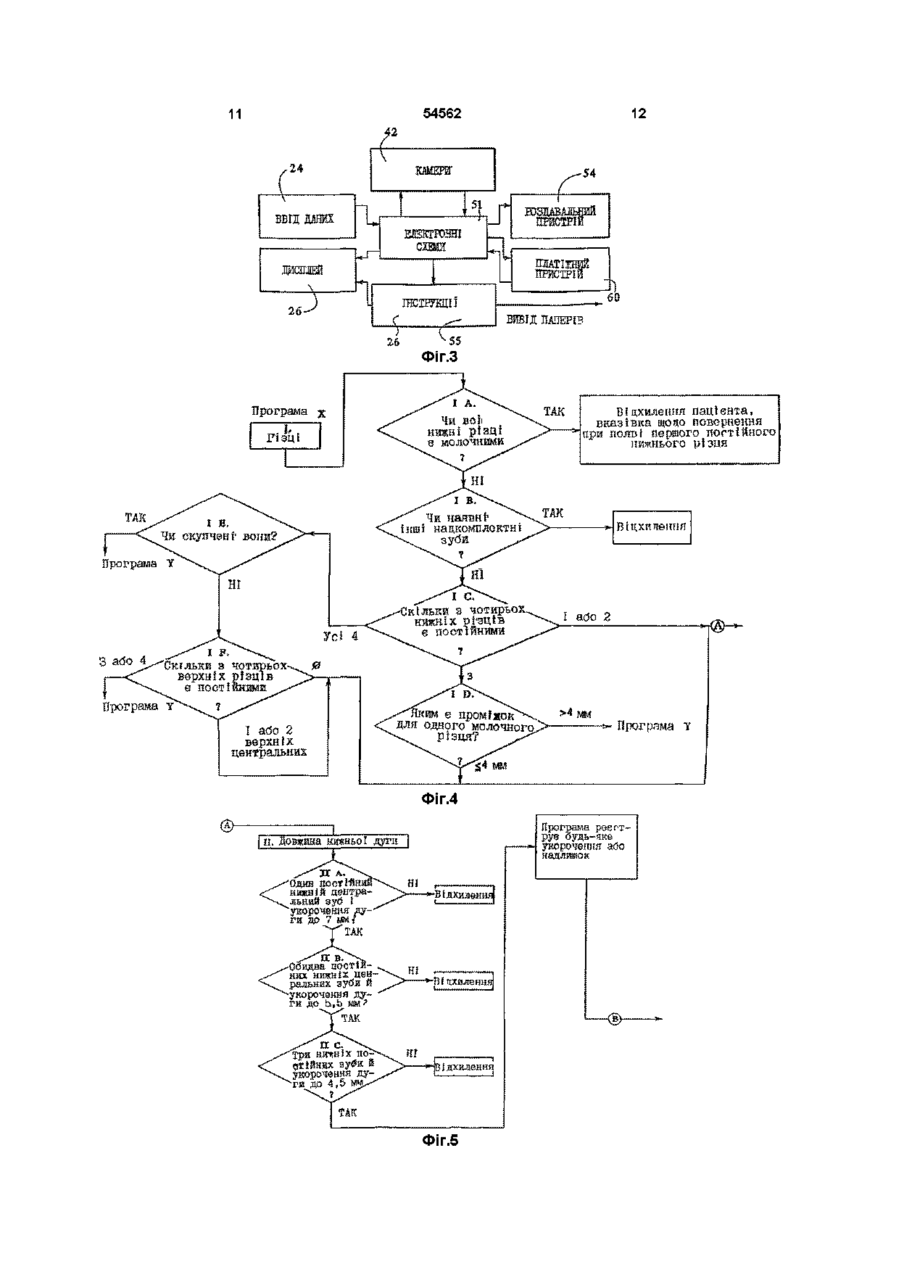

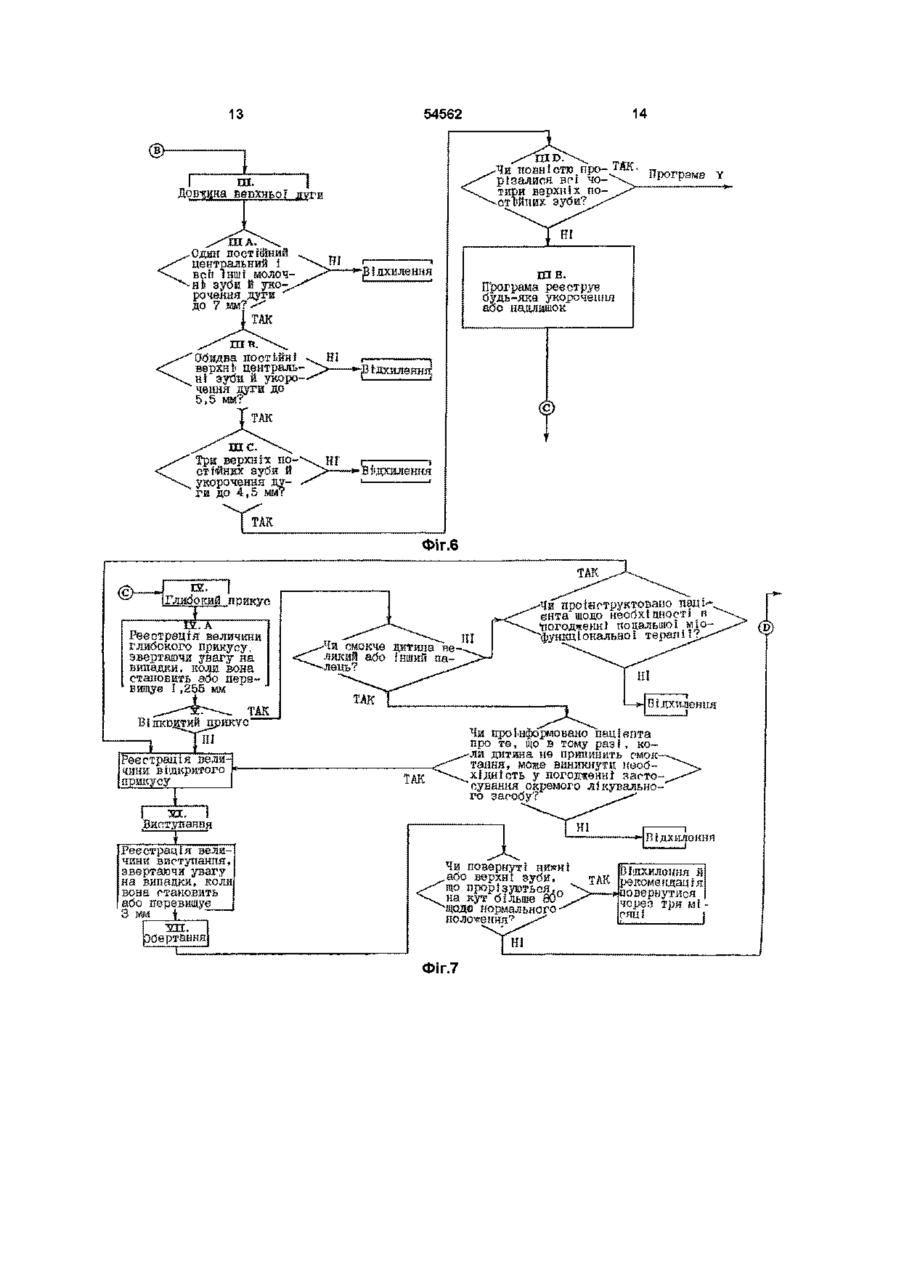

1 Пристрій для діагностування ортодонтичного стану у роті особи, який включає ЗОВНІШНІЙ корпус, інтерфейс користувача, розміщений на зовнішньому корпусі і пристосований до введення інформації в діагностичні технічні засоби, які розміщені в зовнішньому корпусі і включають принаймні одну цифрову камеру, пристосовану до знімання зображень зубів і рота особи під багатьма кутами, причому пристрій має електронні схеми, які заздалегідь програмуються статистичними даними, що являють собою взірцеві ортодонтичні стани, для порівняння з фактичними даними, які збираються діагностичними технічними засобами, являють собою ортодонтичний стан особи і передаються в зазначені електронні схеми, і, крім того, пристосовані до діагностування можливості виправлення ортодонтичного стану особи, а також засіб для видачі особі інструкцій через інтерфейс користувача з метою інформування її про результати діагностування і зазначення, яким чином слід виправляти ортодонтичний стан 2 Пристрій за п 1, який відрізняється тим, що принаймні одна цифрова камера монтується на зовнішньому корпусі і переміщується в заздалегідь запрограмовані позиції відносно зовнішнього корпусу для знімання множини зображень 3 Пристрій за п 1, який відрізняється тим, що принаймні одна цифрова камера є нерухомою відносно зовнішнього корпусу, а особа переміщується для розміщення під багатьма кутами 4 Пристрій за п 1, який відрізняється тим, що інтерфейс користувача включає екран індикатора для виведення інформації для особи 5 Пристрій за п 4, який відрізняється тим, що екраном індикатора є сенсорний екран, пристосований до виведення інформації для особи і введення інформації від особи 6 Пристрій за п 1, який відрізняється тим, що інтерфейс користувача включає клавіатуру, розміщену на зовнішньому корпусі, для введення інформації від особи 7 Пристрій за п 6, який відрізняється тим, що інтерфейс користувача включає, крім того, екран індикатора, розміщений на зовнішньому корпусі, для виведення інформації для особи 8 Пристрій за п 1, який відрізняється тим, що статистичні дані являють собою множину ортодонтичних станів в поперечному зрізі осіб різного віку і статі з різними ортодонтичними станами 9 Пристрій за п 1, який відрізняється тим, що статистичні дані являють собою верхню і нижню границі для кожного з множини ортодонтичних станів, діагностованих пристроєм 10 Пристрій за п 1, який відрізняється тим, що статистичні дані включають фактичні цифрові моделі, що являють собою множину ортодонтичних станів в поперечному зрізі осіб різного віку і статі з різними ортодонтичними станами 11 Пристрій за п 1, який відрізняється тим, що включає також камеру зберігання лікувальних засобів, що розміщується в зовнішньому корпусі і містить множину готових ортодонтичних корекційних пристроїв різних розмірів 12 Пристрій за п 11, який відрізняється тим, що включає також пристрій видачі лікувальних засобів, пристосований до вибору одного з готових ортодонтичних корекційних пристроїв на основі діагностованого ортодонтичного стану особи і видачі особі вибраного готового пристрою 13 Пристрій за п 1, який відрізняється тим, що включає також камеру зберігання лікувальних засобів, що розміщується в зовнішньому корпусі і містить множину однорозмірних наборів усіх лікувальних засобів, і роздавальний пристрій, пристосований до видачі лікувальних засобів 14 Пристрій за п 1, який відрізняється тим, що включає також платіжний пристрій, установлений на зовнішньому корпусі, для введення платіжної інформації від особи О (О ю ю 15 Пристрій за п 14, який відрізняється тим, що платіжний пристрій включає зчитувач магнітної стрічки, що знаходиться на платіжній картці 16 Пристрій за п 15, який відрізняється тим, що електронні схеми заздалегідь програмуються також на введення платіжної інформації від зчитувача магнітної стрічки і пристосовуються також до зв'язку з інтерфейсом користувача з метою виведення платіжної інформації для особи 17 Пристрій за п 15, який відрізняється тим, що платіжний пристрій пристосовується до кредитного платежу за кредитною карткою з магнітною стрічкою на ній 18 Пристрій за п 15, який відрізняється тим, що платіжний пристрій пристосовується до кредитного платежу за дебетною карткою з магнітною стрічкою на ній 19 Пристрій за п 1, який відрізняється тим, що електронні схеми заздалегідь програмуються на діагностування принаймні наявності або відсутності постійних зубів, наявності або відсутності молочних зубів, глибокого прикусу, виступання, перехресного прикусу, відкритого прикусу, набряклості, скупченості зубів, ротації зубів і відстані між зубами 20 Пристрій за п 19, який відрізняється тим, що електронні схеми заздалегідь програмуються на порівняння статистичної інформації для кожного з ортодонтичних станів з кожним фактичним ортодонтичним станом особи 21 Пристрій за п 1, який відрізняється тим, що включає також регульоване сидіння, що закріплюється на зовнішньому корпусі і дає можливість особі сідати таким чином, щоб рот і зуби особи були належно позиційовані відносно діагностичних технічних засобів 22 Пристрій за п 1, який відрізняється тим, що включає також опору, закріплену на зовнішньому корпусі, для належного позиціювання рота й зубів особи відносно діагностичних технічних засобів 23 Пристрій за п 22, який відрізняється тим, що вказана опора включає опору для підборіддя і опору для лоба 24 Спосіб діагностування ортодонтичного стану у роті особи, який включає такі операції створення діагностичного пристрою з діагностичними технічними засобами, які включають принаймні Даний винахід стосується пристрою, який діагностує різні ортодонтичні проблеми, рекомендує або забороняє лікування й у разі необхідності вимірює розміри зубів і видає лікувальні засоби з інструкціями для пацієнта У багатьох частинах світу ортодонтичне лікування з метою вирівнювання належним чином неправильно розміщених зубів відсутнє, а при наявності вимагає діагностування кваліфікованим дантистом, спеціально підготовленим у даній галузі, й звичайно є дуже дорогим для більшості осіб Однак належно вирівняні зуби є надзвичайно важливими щодо попередження проблем, пов'язаних 54562 одну цифрову камеру, пристосовану до знімання множини відеозображень зубів і рота особи, створення інтерфейсу користувача на пристрої для виведення інформації для особи й введення інформації від особи, створення електронних схем пристрою, попереднє програмування електронних схем статистичними даними, які являють собою взірцеві ортодонтичні стани, позиціонування особи відносно діагностичних технічних засобів, знімання діагностичними технічними засобами множини відеозображень зубів і рота особи, які являють собою фактичні дані ортодонтичного стану особи, порівняння фактичних даних з заздалегідь запрограмованими статистичними даними, визначення пристроєм можливості корекції ортодонтичного стану особи і виведення з пристрою інструкцій для особи для зазначення, яким чином коригується ортодонтичний стан, діагностований пристроєм 25 Спосіб за п 24, який відрізняється тим, що включає також операції зберігання в пристрої множини готових ортодонтичних лікувальних засобів, вибір одного з множини готових ортодонтичних лікувальних засобів і видачу особі вибраного готового ортодонтичного лікувального засобу разом з інструкціями щодо належного використання його для корекції ортодонтичного стану, діагностованого пристроєм 26 Спосіб за п 24, який відрізняється тим, що операція діагностування включає також визначення через інтерфейс користувача пристрою віку особи й подальше виконання першої або другої діагностичної програми електронних схем залежно від віку особи 27 Спосіб за п 26, який відрізняється тим, що операція діагностування включає також діагностування ортодонтичного стану особи, в тому числі принаймні наявність або відсутність молочних зубів, наявність або відсутність постійних зубів, глибокий прикус, виступання, відкритий прикус, перехресний прикус, відстань між зубами, скупченість зубів і ротація зубів, порівняння кожного ВІДПОВІДНОГО ортодонтичного стану особи з ВІДПОВІДНОЮ частиною заздалегідь запрограмованих статистичних даних для кожного ВІДПОВІДНОГО ортодонтичного стану й визначення можливості корекції кожного ВІДПОВІДНОГО ортодонтичного стану особи з скроне-нижньощелепними суглобами, захворювання ясен, каріозного розпаду, а також хитання й втрати зубів Готові зубовипрямні засоби різних типів і розмірів, створені винахідником даного пристрою для діагностування й видачі засобів, здатні випрямляти зуби з більшістю аномалій зубної оклюзм при належному застосуванні Ці засоби виявилися ефективними для корекції багатьох типів станів неправильного відносного розміщення зубів особливо у дітей віком від шести років і до стану зрілості Ці засоби також значно зменшували вартість надання ортодонтичного лікування, яке звичайно 54562 вимагає багатьох відвідувань для регулювання складних технічних засобів, установлюваних у роті пацієнта Одна проблема полягає в тому, що, незважаючи на доступність і ефективність цих засобів, вони вимагають ретельного діагностування щодо застосовності для певної аномалії зубної оклюзм й визначення належного розміру засобу для конкретного пацієнта У багатьох частинах світу така діагностика недоступна або навіть неможлива для пацієнтів через наявність малої КІЛЬКОСТІ стоматологічних установ Інша проблема полягає в тому, що у віддалених частинах світу можуть у кращому разі утруднюватися методики виписування рахунків і одержання оплати за діагностування й лікування Переважним був би пристрій, який може забезпечувати всеохоплююче діагностування, видавати належний засіб у разі необхідності з вказівками на ВІДПОВІДНІЙ мові й бути здатним надавати пацієнтові" ефективний спосіб оплати послуг і компенсації надавачеві послуги Даний винахід полягає в способі й пристрої діагностування й видачі стандартизованих ортодонтичних засобів Пристрій за даним винаходом включає ЗОВНІШНІЙ захисний корпус з інтерфейсом користувача для введення інформації від користувача пристрою й виведення інформації для користувача Цей пристрій включає також одну або більше цифрових камер, наприклад, камеру на приладі з зарядовим зв'язком (ПЗЗ), цифрову камеру типу з надвисокою роздільною здатністю Камери на ПЗЗ поставляються фірмами "Пенесонік Індастріз Кемере Дівіжен" (Panasonic Industries Camera Division), "Чорі Емеріке" Інк" (Chon America, Inc), "Дейте Сел Імідж Меньюфекчерінг Ко" (Data Cell Image Manufacturing Co), "Джей-Ві-Сі" (JVC), "Соні" Електронікс" (Sony Electronics) та "Істмен Коудек Ко" (Eastman Kodak Co) Подібним чином, відеообладнання з надвисокою роздільною здатністю випускається фірмами "Істмен Коудек" (Eastman Kodak), "Дейте Сел" (Data Cell), "Тосіба Емеріка" (Toshiba America) та "Карл Цейс" (Carl Zeiss) Ці можуть переважно рухатись, щоб одержувати зображення обличчя в двох або більше видах й п'яти внутрішньоротових видів зубів Інший менш бажаний спосіб передбачав би застосування нерухомих камер при ЗМІНІ пацієнтом свого положення для одержання належних видів Камери знімають чи то рухомі цифрові види, обличчя й рота пацієнта, чи то нерухомі цифрові види з подібною інформацією Цифрова інформація обробляється з метою одержання такої інформації наявності або відсутності чи то молочних, чи то постійних зубів, ступеня скупченості й зміщення зубів, стану тканини ясен, кутового викривлення передніх і жувальних зубів, наявності серйозного каріозного розпаду і втрати довжини дуги, розміру всіх зубів на основі розміру верхніх і нижніх центральних різців, глибокого прикусу, виступання, відкритого прикусу, оклюзм щелеп, молярного, співвідношення, відстані між зубами, наявності виступних зубів, наявності перехресного прикусу, правильності розміщення середньої лінії, набряклості під час широкої посмішки, висоти обличчя, максимальної апертури щелеп, величини дугового простору для ступеня скупченості, зміни кольору передніх зубів, довжини КЛІНІЧНИХ коронок різців і конфігурації профілю, включаючи губи, ніс, прогнатію верхньої й нижньої щелеп або рецесивність відносно інших структур обличчя Комп'ютер також ставить пацієнтові кілька запитань щодо імені, адреси, віку, статі, зросту, зросту старших сибсів та батьків та інших ВІДПОВІДНИХ родинних характеристик Пристрій обробляє цю інформацію за одним з двох різних способів Перший з них полягає в тому, що частина комп'ютера використовує логічну ПОСЛІДОВНІСТЬ рішень щодо наведених вище даних характеристик обличчя й зубів пацієнтів, пов'язаних з віком, статтю, зростом та іншими родинними особливостями, щоб відхилити або визнати пацієнта як Імовірного кандидата для лікувального засобу Другий спосіб аналізу полягає в порівнянні комп'ютером різних видів цифрових зображень обличчя й рота пацієнта й порівнянні їх з сотнями зображень інших видів пацієнтів, які показують різні стадії визнання або відхилення, що можуть порівнюватися комп'ютером Кожний розмір має опубліковані рівні визнання або відхилення щодо застосування лікувального засобу В упорядкованій ПОСЛІДОВНОСТІ кожна характеристика визнається або відхиляється до прийняття остаточного рішення щодо того, чи є пацієнт імовірним кандидатом для конкретної техніки чи ні Якщо пацієнт визнається, камери вимірюють зуби й різні розміри лікувальних засобів на комп'ютерних зображеннях використовуються для визначення належного типу лікувального засобу та його розміру Тип лікувального засобу визначається зубами, наявними в роті, а розмір залежить від вимірювання верхніх і/або нижніх постійних різців Лікувальний засіб автоматично видається, й віддруковуються конкретні вказівки для пацієнта щодо типу щоденного застосування, належної тривалості активного лікування, яким чином слід застосовувати один і той самий лікувальний засіб щоб зберегти корекцію й протягом якого часу Можливе друкування зображень зубів, коли можна буде зменшити тривалість і цілком припинити застосування лікувального засобу Ця інформація пов'язується з віком пацієнта, КІЛЬКІСТЮ ПОСТІЙНИХ зубів, які прорізуються під час застосування лікувального засобу, й величиною аномалії зубної оклюзм в застосуванні до початкового глибокого прикусу, виступання й ступеня скупченості Фігури На фіг 1 показано в перспективі ортодонтичний лікувальний засіб, застосовуваний ВІДПОВІДНО до способу й пристрою за даним винаходом, на фіг 2 наведено в перспективі пристрій для ортодонтичного діагностування й призначення лікування, створений за даним винаходом, на фіг 3 представлено спрощену принципову схему дії пристрою за даним винаходом, на фіг 4 подано блок-схему діагностичної процедури, виконуваної пристроєм для осіб віком приблизно П'ЯТЬ-ВІСІМ років, на фіг 1 2 - 2 2 показано блок-схему діагностичної процедури для осіб віком приблизно від семи років і більше 54562 На фіг 1 наведено ортодонтичний лікувальний засіб 10, деталі якого розкрито в багатьох з моїх попередніх патентов, включаючи, наприклад, патенти США №3898736, 3939598, 4073061 і 5037295 Такі лікувальні засоби виготовляються різних стандартизованих розмірів залежно від розміру зубів, відстані між зубами й стану вирівнювання зубів у конкретної особи Вони поставляються також у різних фасонах залежно від КІЛЬКОСТІ жувальних зубів, наявних у роті Як правило, вони призначаються до застосування для осіб віком п'ять-сім років, осіб віком 8 - 1 2 років та дорослих Кожний тип має кілька різних розмірів, придатних для більшості будь-якого населення Даний винахід стосується способу й пристрою для діагностування конкретних ортодонтичних потреб пацієнтів, вибору належного лікувального засобу й розміру для корекції ортодонтичних станів і видачі вибраного лікувального засобу, На фіг 2 представлено загальний вигляд пристрою 20, створеного згідно з одним варіантом даного винаходу Цей пристрій включає ЗОВНІШНІЙ захисний корпус 21, який може мати будь-яку КІЛЬКІСТЬ конфігурацій і конструкції, але є відносно міцним і надійним щодо доступу в нього або втручання в пристрій Наприклад, корпус 21 може мати сталеву конструкції, зварену або скріплену болтами, для вміщення решти компонентів пристрою На ЗОВНІШНІЙ поверхні корпуса 21 розміщується інтерфейс користувача 22 для маніпулювання пристроєм 20 користувачем Інтерфейс користувача 22 включає поверхню введення даних 24, через яку користувач може вводити інформацію, необхідну для належної роботи пристрою Інтерфейс користувача 22 може включати також дисплей 23, наприклад, світлодюдний або рідкокристалічний дисплей, для виведення інформації з пристрою для користувача Поверхня введення даних 24 може включати множину ввідних кнопок з літерами й цифрами для ручного введення даних або може являти собою сенсорний екран або іншу відповідну конструкцію Пристрій 20 включає також діагностичні технічні засоби 40, розміщувані в корпусі 21 Технічні засоби 40 пристосовані до збирання даних у роті користувача й передачі цих даних у внутрішні електронні схеми пристрою 20 В одному з варіантів діагностичні технічні засоби 40 включають відеоабо цифрову нерухому камеру 42, змонтовану в корпусі 21, щоб одержувати ряд відеозображень або фотографій обличчя й рота користувача Камера 42 переважно жорстко зв'язується з внутрішніми електронними схемами пристрою 20 для передачи в них інформації відеозображень з метою діагностування ортодонтичних потреб конкретного користувача Поблизу камери 42 на корпусі 21 розміщуються опорний елемент для підборіддя 44 й упор для лоба 45 з метою належного позиціонування й забезпечення нерухомості голови пацієнта під час застосування пристрою 20 для виконання точного діагнозу Корпус 21 може включати також сидіння 46, на яке може спиратися користувач під час діагностування Необхідно, щоб камера 42 знімала різні нерухомі1 цифрові зображення під кількома кутами або 8 різні безперервні цифрові відеозображення обличчя й зуб із особи Зображення повинні включати оклюзійні види, а також види губної й щічної поверхонь зубів Для проведення належного й повного діагнозу переважним є те, щоб зняті зображення також давали пристрою можливість визначати симетрію обличчя, довжину обличчя, профіль і контур губ, контур підборіддя й носа й, можливо, ІНШІ необхідні аспекти обличчя осій, а також мезіодистальні ширини різців В одному з варіантів пристрій 20 може подавати спеціальний градуйований папір (або мати розміщений поблизу пристрій для його подачі), який зволожується користувачем і потім поміщається на верхні передні зуби Це може забезпечити пристрою 20 можливість розраховувати належний розмір лікувального засобу В іншому варіанті автоматичне фокусування цифрової камери може забезпечувати розрахунок розміру зубів без цього градуйованого паперу Пристрій 20 включає також камеру зберігання (не показана) в корпусі 21 для забезпечення належної подачі готових лікувальних засобів 10 різних розмірів Пристрій 20 може включати, крім того, роздавальний механізм (не показаний) і роздавальний отвір 54 в корпусі 21 для видачі користувачеві ВІДПОВІДНОГО лікувального засобу В іншому варіанті пристрій 20 за даним винаходом моте застосовуватися для діагностування ортодонтичних потреб і необхідних умов для осіб і, отже, не включатиме ні камери зберігання, наповненої лікувальними засобами 10, ні роздавального механізму або отвору 54 В іншому варіанті пристрій 20 включає також платіжний пристрій 60, доступний для користувача й розміщуваний на корпусі 21 Платіжний пристрій 60 може мати ряд різних конструкцій і конфігурацій без відхилення від обсягу даного винаходу Платіжний пристрій 60 пристосовується переважно до введення кредитної або дебетної картки з магнітною стрічкою, як відомо в даній галузі техніки На фіг 3 спрощено показано електронні схеми пристрою 20 Особа вводить інформацію в інтерфейсу користувача 22 Цей інтерфейс може включати клавіатуру 24, яка передає дані в електронні схеми 51, що заздалегідь програмуються Потім електронні схеми 51 передають дані й інструкції на дисплей 26 інтерфейсу користувача 22 для зв'язку з особою, якщо вся необхідна інформація подана особою Таким чином, електронні схеми 51 передають інформацію в камери 42 для зйомки рівних цифрових зображень рота, зубів і обличчя осіб У разі необхідності електронні схеми можуть весь час задавати запитання або інструктувати особу, як переміщуватися, щоб одержувати всі з належних відеозображень Потім камери 42 передають цифрові сигнали, якг представляють зображення, знятг з рота і обличчя, в заздалегідь запрограмовані електронні схеми 51 Електронні схеми виконують необхідні розрахунки й діагнози, ґрунтуючись на цифрових зображеннях, заздалегідь запрограмованій інформації та інформації, вводжуваній особою Після закінчення діагностування електронні схеми повідомляють пацієнтові, визнається він як кандидат для лікування ортодонтичним засобом чи відхиля 54562 ється Інструкції щодо користування виводяться чи то у вигляді друкованої копи, наприклад, через пристрій виведення паперів 55, чи то на дисплей користувача 26 Електронні схеми передають також сигнал на видачу ВІДПОВІДНОГО лікувального засобу через отвір 54 й на відрахування відповідної вартості з дебетної картки або на оплату послуг через кредитну картку Як очевидно для спеціалістів у даній галузі техніки, на фіг 3 дута спрощено представлено, яким чином зв'язуються один з одним різні компоненти й секції пристрою 20 Конкретна конструкція й конфігурація пристрою, технічні й програмні засоби для діагностування ортодонтичних проблем і функціонування пристрою 20 можуть значною мірою змінюватися без видалення від обсягу даного винаходу Застосовуються дві секції компьютерного ортодонтичного діагностичного програмного забезпечення перша призначається для діагностування дітей віком у межах приблизно від п'яти до восьми років залежно від того, повністю чи ні прорізалися ПОСТІЙНІ нижні й деякі з верхніх постійних різців, і друга - для діагностування осіб віком приблизно від семи або восьми років до стану зрілості, включаючи тих, у кого повністю прорізалася більшість постійних верхніх і нижніх різців Перед початком діагностичного аналізу пацієнта пристрій програмується на запит і прийом певної інформації від пацієнта й на інформування пацієнта перед діагностуванням щодо помилок і обмежень цієї форми діагностування й лікування Пристрій може бути запрограмований на виконання діагнозів і видачу лікувального засобу тільки 10 при схваленні дорослим У процесі діагностування можуть бути поставлені певні запитання щодо схвалення, якщо батько бажає чи ні діяти залежно від певної сумнівної діагностичної інформації, одержуваної з цифрових зображень Особі можна було б надавати певну інформацію щодо таких речей, як можливий каріозний розпад або втрата дугоподібної структури, й рекомендувати усунення спочатку цих дефектів і повторне діагностування після цього Пристрій може навіть рекомендувати особі стоматолога в галузі, в якій необхідна допомога Для сприяння належному діагностуванню й визнанню прийнятності лікування для пацієнта, а також для визначення розрахункової тривалості лікування, імовірності успішного завершення й тривалості збереження в програмних засобах використовуватимуться параметри загальноприйнятих розмірів, наприклад, висоти обличчя, оклюзм щелеп, ступеня глибокого прикупу, виступання або скупченості в зв'язку із статтю й віком, і КІЛЬКІСТЬ моляр із Тоді ЯК вище показано й описано певний варіант даного винаходу, спеціалістам у даній галузі техніки буде очевидною можливість модифікацій, змін або доповнень діагностичних принципів та інших змін в ефективності й повноти діагностик і програми, які входять в обсяг даного винаходу Можлива також видача таким самим чином, як описано, однорозмірних лікувальних засобів або однорозмірних наборів усіх лікувальних засобів Мається на увазі, що такі модифікації й зміни охоплюються формулою -винаходу, яка додається 10 ФІГ.1 Фіг.2 54562 12 54 тзш&лыт ПРИСТЛИ шитіїнш ІЖТРІИ Чи во і нижні різці Є МОЛОЧНИМИ Відхилення пацієнта, вказівка щодо повернення ари появі першого постійного нижнього різця Чи наявні інші надкомплектні зуби І В. Чя скупчені' вони? І С. Скільки з чотирьох НИЖНІХ РІ'ЗЦІВ є постійними 1 F Скільки З чотирьох верхніх різців є пост Яким є проміжок ДЛЯ ОДНОГО МОЛОЧНОГО І або 2 верхн і х центральних різця? Фіг.4 Програма реєггруе будь-яке укорочення або надлишок ЗІ А. Один іюетї-йннй НИЖНІЙ центраукорочення ду ГИ ДО 7 MM? ТАК EC В. !VJ Обидва постійних нижніх пен ральних зуои и укорочення дуги до Ь,Ь мм ? Фіг.5 13 14 54562 ш, JIID. Л и повністю л різалися всі чотири ВерХНІХ ТЮ-стрйиих зуби? I довжина верхньої ДУГИ )ЭМЭ ША. Один постШний центральний І ВСІ: ІНШІ МОЛОЧНІ! зуби й уко рочекня дуги до 7 ? " ' ГАК Обидва постійні верхні центральні зуби й укорочення .нуги до 5,5 rat? ШЕ. Програма реєструє будь-яка укорочення або надлишок "рідхшгення; ТАК шс Три верхніх по-стШнкх аубй Й укорочення дуги до 4,5 мм? ТК А ФІГ.6 т ЕЕ. А Глибокий прикус Реєстрація величини глибокого прикусу, звертаючи увагу на випадки, коли вона становить або перевищує 1,255 мм •Чи проіиетруктоваїга паді ента щодо необхідності п 'погодженні поцальшоі щ о -функціональної терапії/•Чи смокче дитина великий або інший па лець? НІ - • Відхилення * ТАК Реєстрація величини відкритого прикусу Чи проінформовано пацієнта про тв, що в тему раз\, ко ли дитина не припинить смоктання, може виникнути необхідність у погодженні загто жування окремого лікувально го засобу? ^** ТАК і та., і Виступання Реєстрація величшни виступання, звертаючи увагу на випадки, коли вона становить або перевищує | З мм і ШІ. Підхилония Чи повернуті нижні .або верхні зуби, що прорізуються,и п на кут більше 8 0 •щодо нормального положення? Обертання Фіг.7 Відхилення й рекомендація новернутися герез три мі СЯНІ ; Y 15 54562 16 зап. Перехресний" прикус ША. Чи входить верхня дуга І M M є величина 7 скупченості жувальних зубів К А. Якою є кількість 4 - > верхніх молочних I X Скупченість верхніх різпів - б?ггь-якнй віч МОЛЯРІВ? Якою є величина скупченості верхні рщців? • 2 шинкою Є величина ? верхнії різдгв? 2 Якою є величина скудченостг верхніх різців? ТІК т£и є Н а кожному боці НІ ярша&ші одш тлолочншВ Фіг.17 31 54562 X 'ЛЇЗШЧЄНІСТЬ НЕ=ШІХ різців ~ будь-яюсй в і к ' Якою є кідькість наявних пслоч&ях. МОЛЯРІ5^ ж є на вотаому XL Бщзі|нювання середньої ЛІНІЇ - буць-якжй вік Іїерйхресний прикус жувальних зубів будь-який вік Фіг.18 33 54562 "же Чи в в перехресному ТАК nDZKjci одни ado yHI Чи є на одному бсці тієї самої один або більше молочні моляшв? перехресній нрикус передніх Зуб ІЗ - б¥ПІ.-ЯКИІ БІК І ФІГ.19 34 35 54562 XIV.ІОБ^ика верхніх різців ОУІЬ-ЯКІїГ B I F Чи довші OZEH або більше • . РІСЦГБ £ІД І Ш Х Н И іна кольору різцгв буДЬ-ЯКИЙ БІК ФІГ.20 36 37 38 54562 Ххї, IPBKSHS. обличчя будь-якій вік/стать є один або більшеч^ ні різців бі-аьш тешшш НІ -іСдгвв прошения передніх і жувальних зубів щелепи, й облитая - бхць-якай вгк Наскільки перевищує НИЕНЯ щелепа > І мы оєреднгй або ідеальний дрофідь лм тжх саміа віку/стат: Фіг.21 39 40 54562 З М Ш е Н Е в п е р е д В е р Ш Я І Ц Є Л Є П £ > поргзЕяні- г а середньою ветчино стат і ? хшс. Наскільки зміщена вперед НЕЙШЯ щелепа ЇЇОЮІШЖНІ З СЄ и перевищуй БГЕ ХЛО1ЩГВ f S |ЮШЕ і дівчат ІЗ тгангв9 « A h, „ 1 XVUI. видача лікувальноі'О загобу налеянюс розмірів та інструшіїй Фіг.22 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
