1. Спосіб акустичної діагностики трубопроводів, що включає розміщення щодо трубопроводу діагностичної апаратури, яка забезпечує збудження, приймання імпульсів ультразвукових коливань, порогову обробку і вимірювання їх параметрів, який відрізняється тим, що акустичні датчики розміщують стаціонарно і симетрично щодо акустичного випромінювача, а в рідке середовище, що транспортується, випромінюють імпульси ультразвукових коливань з симетричною лінійно-частотною модуляцією з високим розділенням по дальності і доплерівській частоті, при цьому здійснюють направлене когерентне узгоджене приймання як луна-сигналів, так і некогерентне приймання шумових сигналів в смузі частот, що не перекривається із смугою частот зондуючих сигналів, а виявлення пошкоджень трубопроводу виконують шляхом одночасного аналізу аномалій вимірюваних параметрів прийнятих шумових і луна-сигналів.

2. Пристрій акустичної діагностики трубопроводів, що містить зональну ЕОМ керування, збору даних, відображення, з'єднану своїм входом-виходом адаптером зв'язку з каналами передачі даних, М лінійних вимірювальних пристроїв (ЛВП), розташованих уздовж траси трубопроводу, кожний з яких включає адаптер каналу зв'язку з каналами передачі даних, контролер вимірювання параметрів і прийняття рішень, з'єднані послідовно, генератор сигналів збудження, підключений своїм виходом до входу акустичного випромінювача, датчик акустичних сигналів, підключений своїм виходом до першого аналогового входу приймального пристрою, з'єднаного синхровходом із синхровходом генератора сигналів збудження і синхровиходом контролера вимірювання параметрів і прийняття рішень, інформаційний вхід якого з'єднаний з виходом приймального пристрою, джерело електроживлення, виходи якого підключені до відповідних входів активних компонентів ЛВП, який відрізняється тим, що вводять другий датчик акустичних сигналів, підключений своїм виходом до другого аналогового входу приймального пристрою, при цьому перший і другий датчики акустичних сигналів відносно випромінювача, встановленого стаціонарно в трубі, також установлені в трубі стаціонарно і симетрично на відстані , що дорівнює одній восьмій довжини хвилі  у рідкому середовищі на частоті несучої , а приймальний пристрій сигналів містить перший і другий компенсатори сигналів прямого випромінювання з виходу першого і другого датчиків акустичних сигналів відповідно, кожний з яких містить канал прийнятих широкосмугових сигналів, виконаний у вигляді узгоджуючого підсилювача, вхід якого підключений до виходу відповідного датчика акустичних коливань, цифрового атенюатора автоматичного регулювання підсилення широкосмугових сигналів, широкосмугового преселектора, віднімального пристрою, підсилювача широкосмугових сигналів, з'єднаних послідовно, формувач компенсуючого сигналу, що містить вимірювач затримки, синтезатор цифрового сигналу із симетричною лінійно-частотною модуляцією (СЛЧМ), синхровхід якого з'єднаний із синхровиходом контролера вимірювання параметрів і прийняття рішень, цифро-аналоговий перетворювач, відновлюючий фільтр нижніх частот, цифровий атенюатор автоматичного регулювання підсилення сигналу компенсації, підсилювач безперервного сигналу компенсації, з'єднаних послідовно, і амплітудний контролер сигналів компенсації і прийнятих сигналів, перший вхід якого об'єднаний з першим входом вимірювача затримки, другим входом віднімального пристрою каналу сигналів середовища і підключений до виходу підсилювача безперервного сигналу компенсації, другі входи амплітудного контролера і вимірювача затримки, об'єднані і підключені до виходу широкосмугового преселектора, входи даних і синхровходи цифрових атенюаторів прийнятих сигналів і формувача компенсуючого СЛЧМ сигналу, об'єднані і підключені відповідно до виходу послідовного каналу обміну і виходу тактової частоти амплітудного контролера, виходи амплітудного контролера "Дозвіл запису 1" і "Дозвіл запису 2" підключені до входів "Запис" атенюаторів каналу сигналів рідкого середовища і каналу формування компенсуючого сигналу відповідно, формувач лівого каналу направленого приймання широкосмугових сигналів рідкого середовища, виконаний у вигляді лінії затримки сигналів на час проходження акустичною хвилею відстані між першим і другим датчиками акустичних сигналів у рідкому середовищі, підключеної своїм входом до виходу підсилювача широкосмугових сигналів другого датчика акустичних сигналів, а виходом з'єднаної з першим входом віднімального пристрою, другий вхід якого підключений до виходу підсилювача широкосмугових сигналів першого датчика акустичних сигналів, формувач правого каналу направленого приймання широкосмугових сигналів рідкого середовища, виконаний у вигляді лінії затримки сигналів на час проходження акустичною хвилею відстані між першим і другим датчиками акустичних сигналів рідкого середовища, підключеної своїм входом до виходу підсилювача широкосмугових сигналів першого датчика акустичних сигналів, а виходом з'єднаної з першим входом віднімального пристрою, другий вхід якого підключений до виходу підсилювача широкосмугових сигналів другого датчика акустичних сигналів, лівий і правий канали направленого приймання луна-сигналів, кожний з яких виконаний у вигляді з'єднаних послідовно діапазонного фільтра луна-сигналів, підключеного своїм входом до виходу формувача відповідно лівого або правого каналу направленого приймання, підсилювача відселектованих по частоті луна-сигналів, цифро-аналогового помножувача луна-сигналу і цифрового сигналу гетеродинної частоти, смугового фільтра проміжної частоти, вихідного підсилювача луна-сигналу проміжної частоти, підключеного своїм виходом до аналогового входу процесора луна-сигналів, з'єднаного своїм цифровим входом-виходом магістраллю обміну із входом-виходом контролера вимірювання параметрів і прийняття рішень, лівий і правий канали направленого приймання шумових сигналів середовища, кожний з яких виконаний у вигляді з'єднаних послідовно діапазонного фільтра шумових сигналів, підключеного своїм входом до виходу формувача відповідно лівого або правого плеча направленого приймання, підсилювача відселектованих по частоті шумових сигналів, цифро-аналогового помножувача аналогового шумового сигналу і цифрового сигналу гетеродинної частоти, НЧ-фільтра шумового сигналу, вихідного підсилювача низькочастотних шумових сигналів, підключеного своїм виходом до аналогового входу процесора шумових сигналів, з'єднаного своїм цифровим входом-виходом магістраллю обміну з інформаційним входом-виходом контролера вимірювання параметрів і прийняття рішень, синтезатор цифрових сигналів гетеродинних частот приймального пристрою, вихід якого "шум. кан." з'єднаний із цифровими гетеродинними входами цифро-аналогових помножувачів каналів направленого приймання шумових сигналів, а вихід "луна-кан." з'єднаний із цифровими гетеродинними входами помножувачів каналів направленого приймання луна-сигналів.

Текст

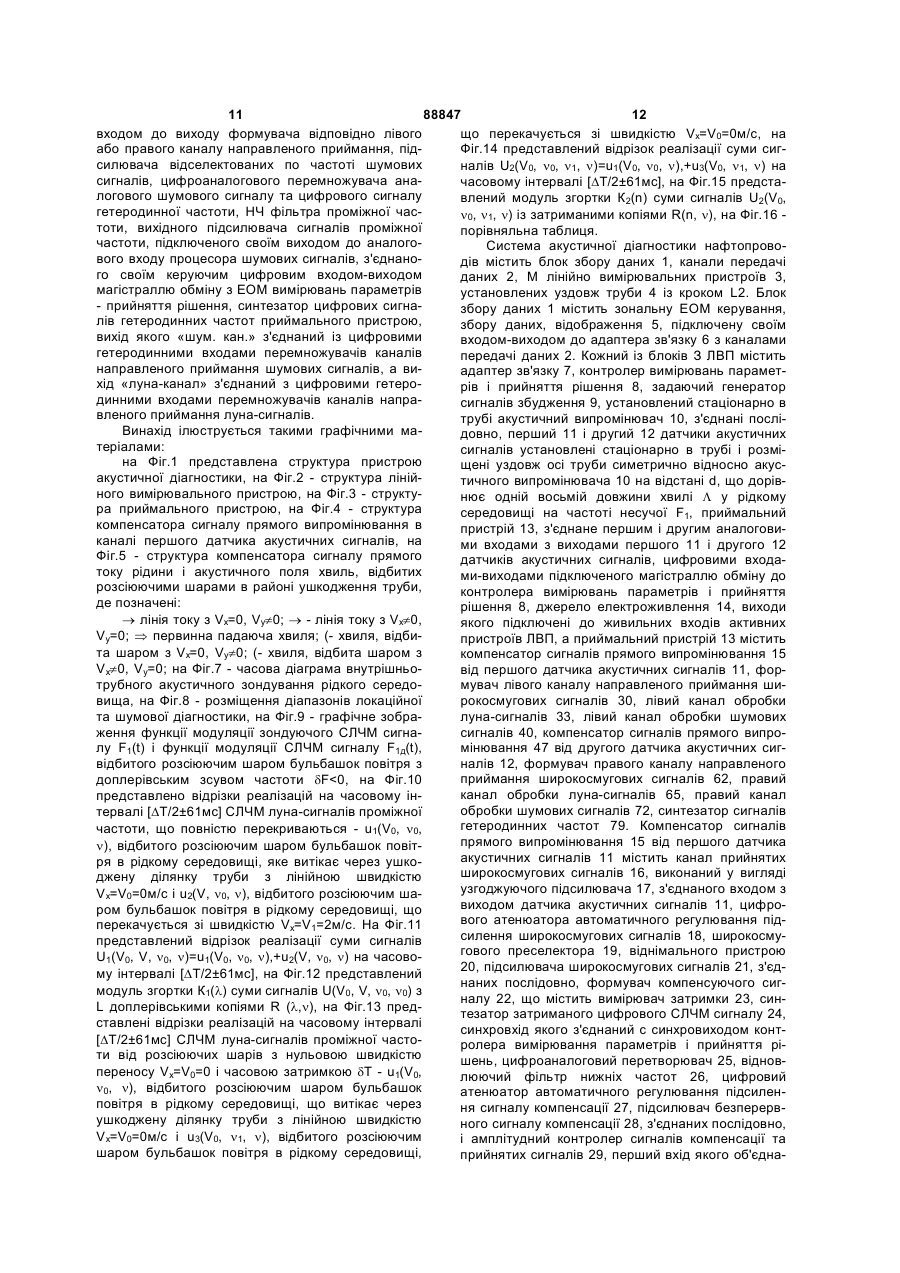

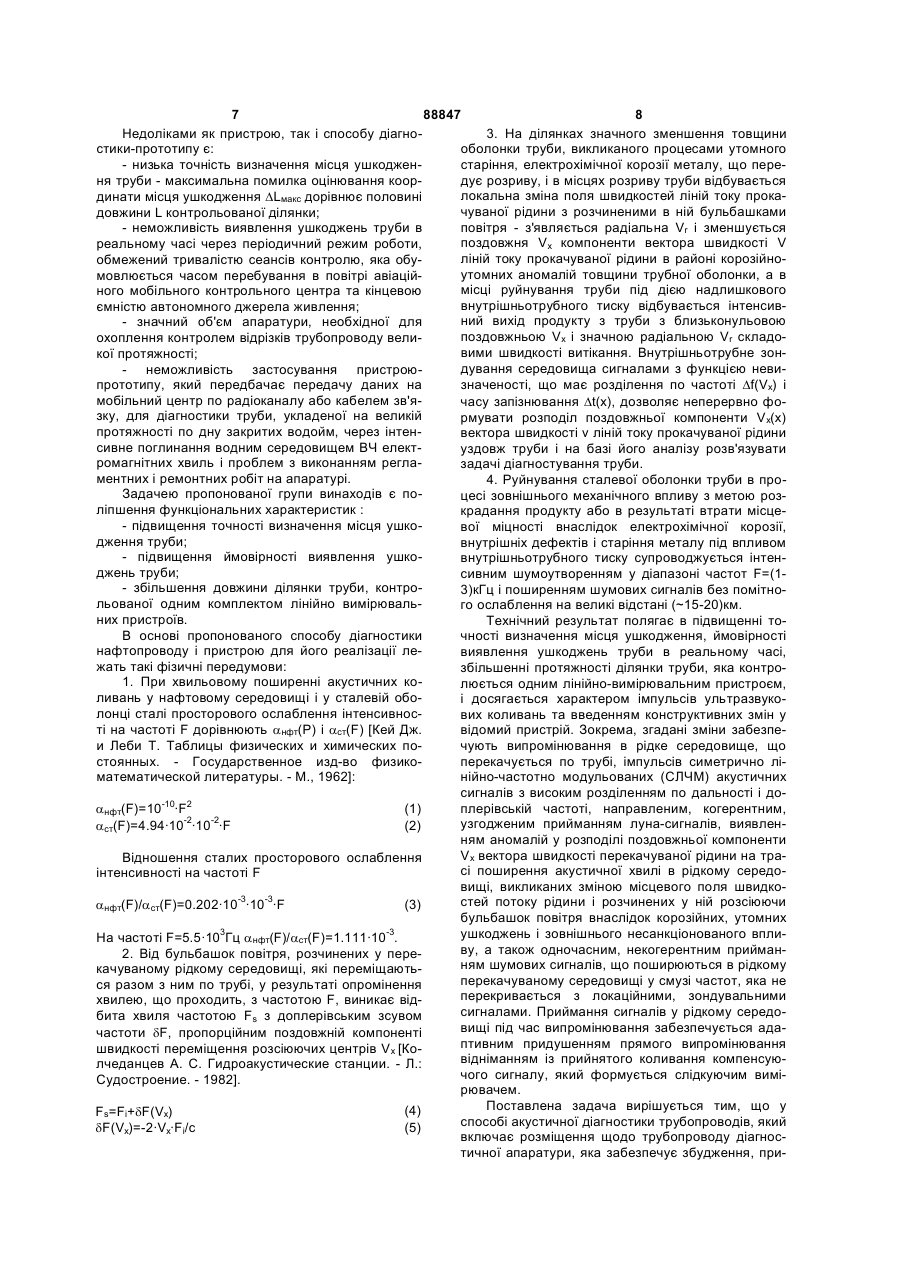

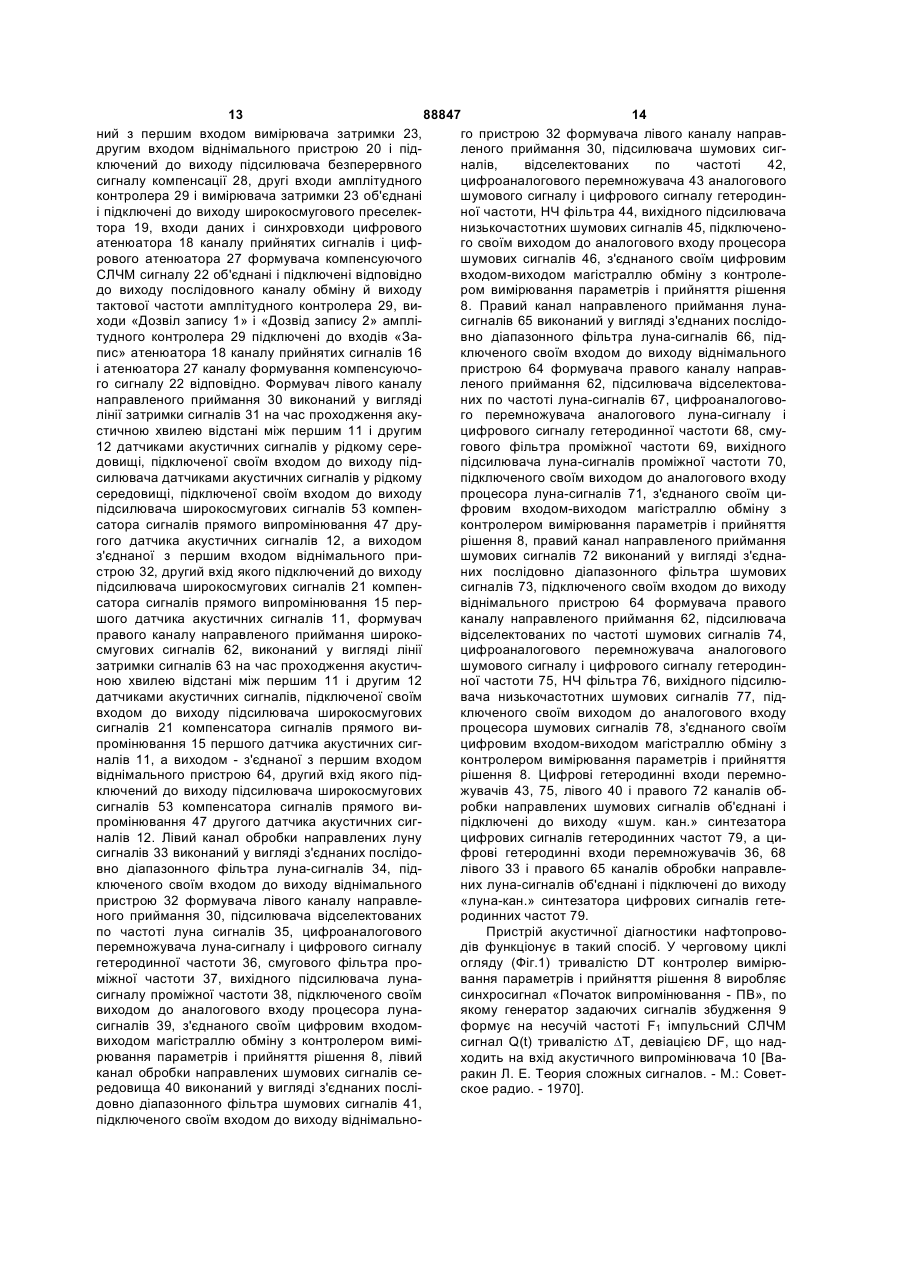

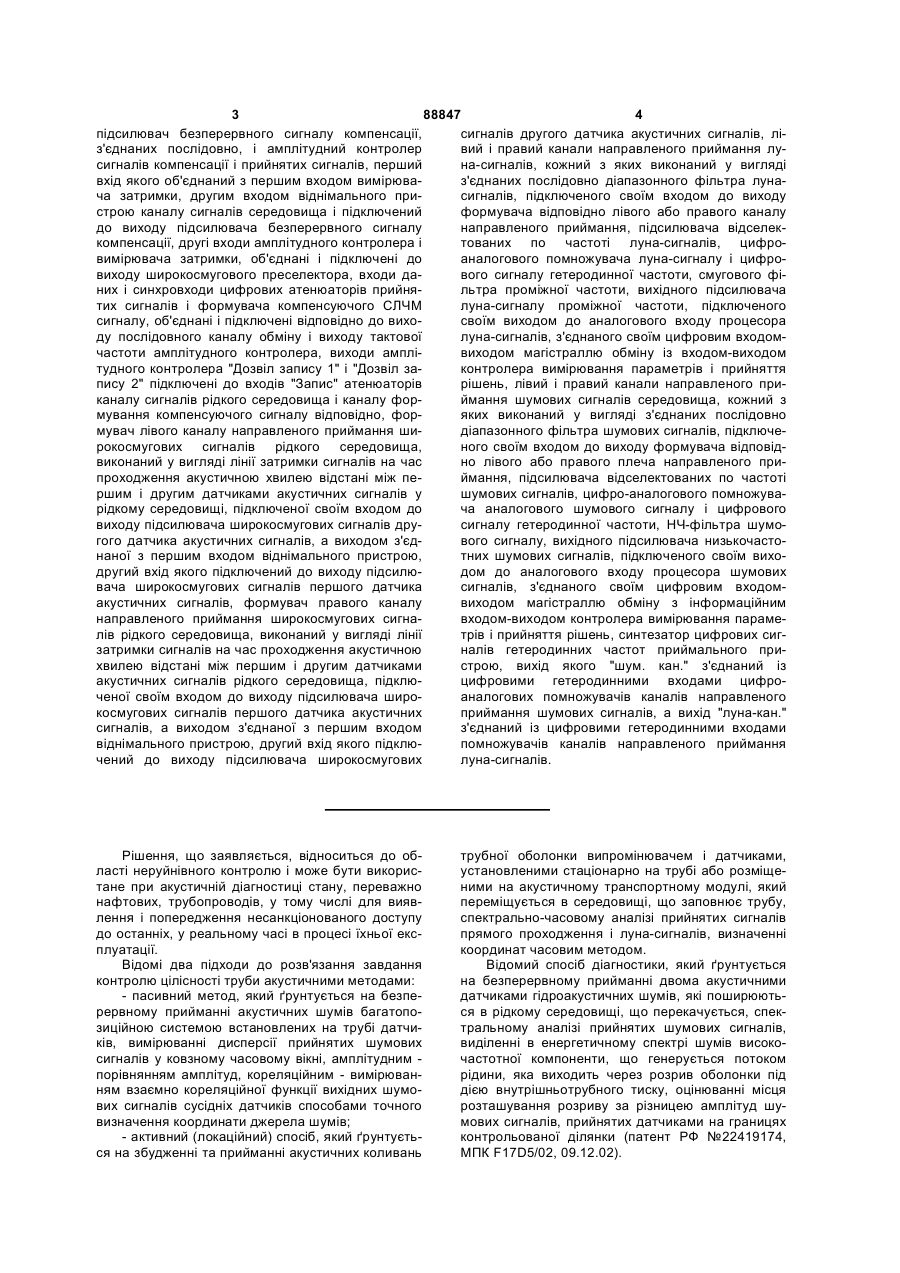

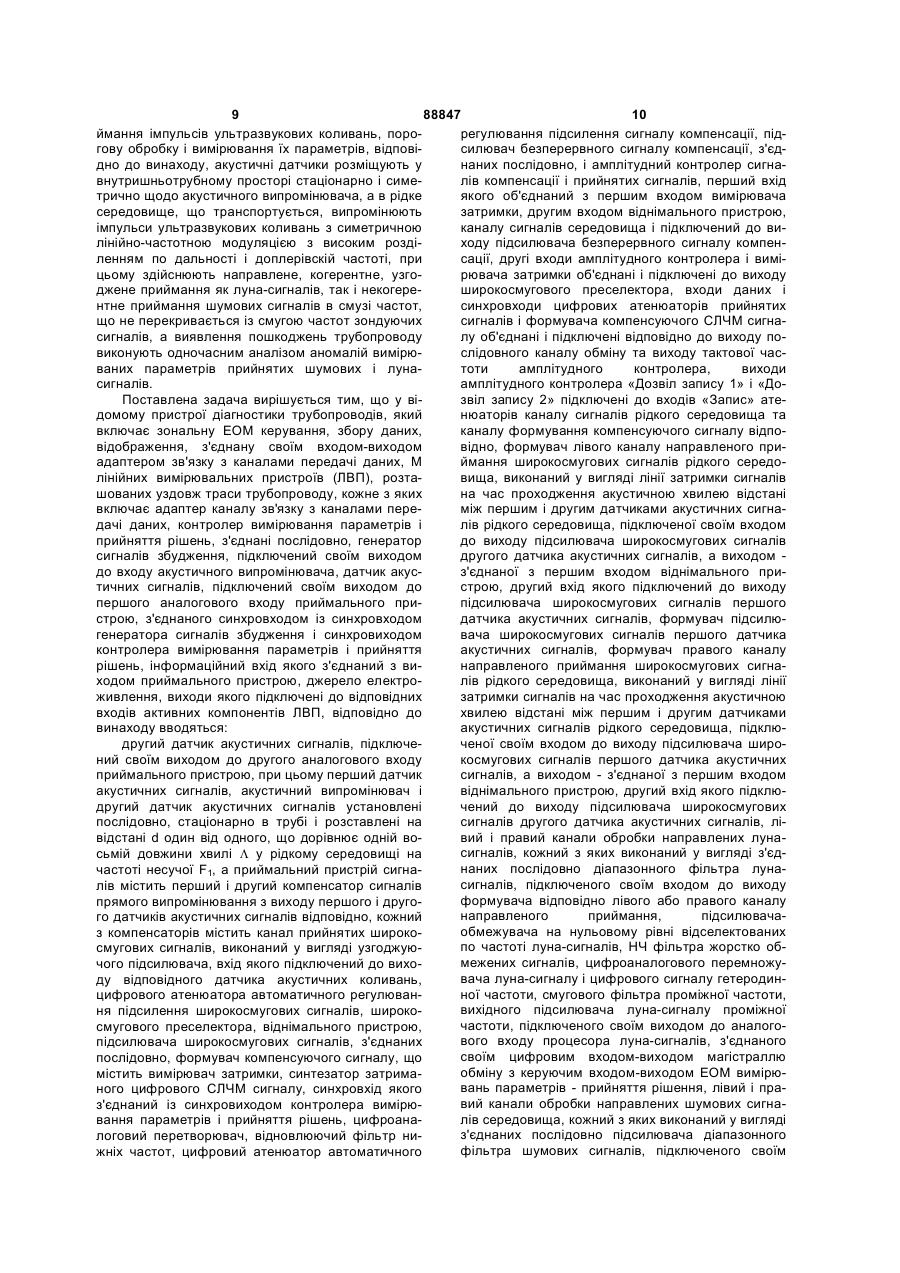

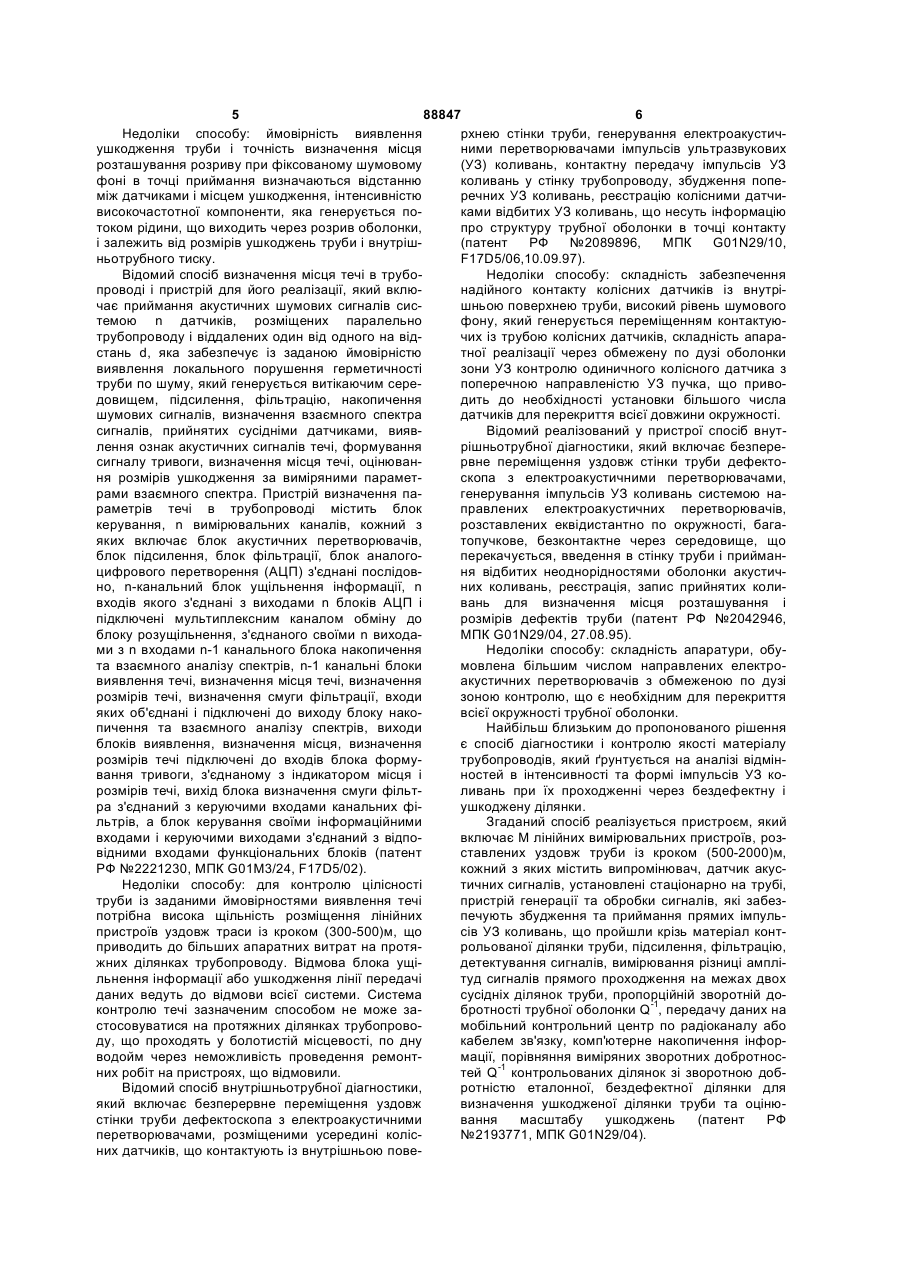

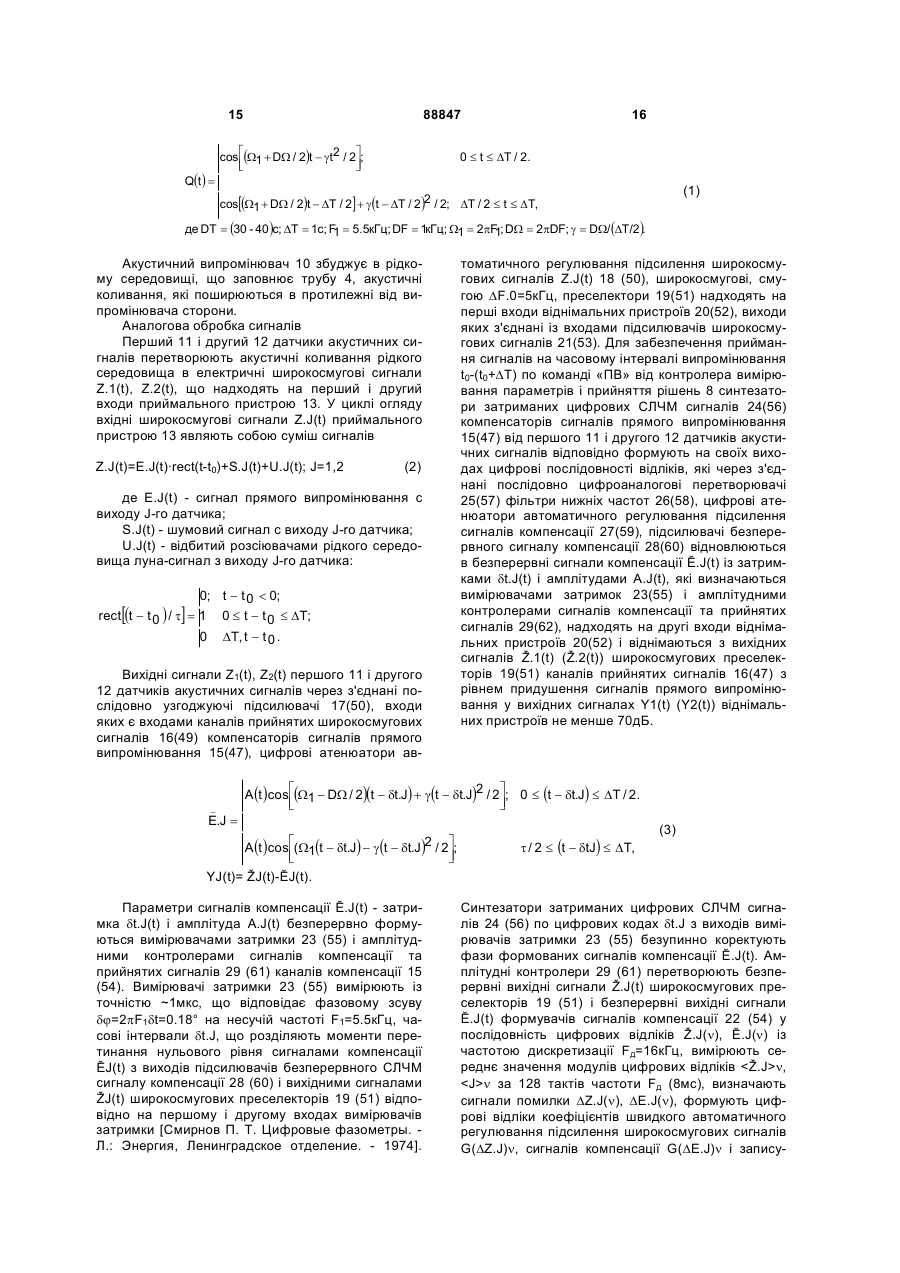

фільтри нижніх частот 26(58), цифрові атенюатори автоматичного регулювання підсилення сигналів компенсації 27(59), підсилювачі безперервного сигналу компенсації 28(60) відновлюються в безперервні сигнали компенсації Ĕ.J(t) із затримками dt.J(t) і амплітудами A.J(t), які визначаються вимірювачами затримок 23(55) і амплітудними контролерами сигналів компенсації та прийнятих сигналів 29(62), надходять на другі входи віднімальних пристроїв 20(52) і віднімаються з вихідних сигналів Ž.1(t) (Ž.2(t)) широкосмугових преселекторів 19(51) каналів прийнятих сигналів 16(47) з рівнем придушення сигналів прямого випромінювання у вихідних сигналах Y1(t) (Y2(t)) віднімальних пристроїв не менше 70дБ. A (t ) cosé(W1 - DW / 2)(t - dt.J) + g(t - dt.J)2 / 2ù; 0 £ (t - dt.J) £ DT / 2. ê ú ë û A (t )cosé(W1(t - dt.J) - g (t - dt.J)2 / 2ù; ê ú ë û t / 2 £ (t - dtJ) £ DT, (3) YJ(t)= ŽJ(t)-ĔJ(t). Параметри сигналів компенсації Ĕ.J(t) - затримка dt.J(t) і амплітуда A.J(t) безперервно формуються вимірювачами затримки 23 (55) і амплітудними контролерами сигналів компенсації та прийнятих сигналів 29 (61) каналів компенсації 15 (54). Вимірювачі затримки 23 (55) вимірюють із точністю ~1мкс, що відповідає фазовому зсуву dj=2pF1dt=0.18° на несучій частоті F1=5.5кГц, часові інтервали dt.J, що розділяють моменти перетинання нульового рівня сигналами компенсації ĔJ(t) з виходів підсилювачів безперервного СЛЧМ сигналу компенсації 28 (60) і вихідними сигналами ŽJ(t) широкосмугових преселекторів 19 (51) відповідно на першому і другому входах вимірювачів затримки [Смирнов П. Т. Цифровые фазометры. Л.: Энергия, Ленинградское отделение. - 1974]. Синтезатори затриманих цифрових СЛЧМ сигналів 24 (56) по цифрових кодах dt.J з виходів вимірювачів затримки 23 (55) безупинно коректують фази формованих сигналів компенсації Ĕ.J(t). Амплітудні контролери 29 (61) перетворюють безперервні вихідні сигнали Ž.J(t) широкосмугових преселекторів 19 (51) і безперервні вихідні сигнали Ĕ.J(t) формувачів сигналів компенсації 22 (54) у послідовність цифрових відліків Ž.J(n), Ĕ.J(n) із частотою дискретизації Fд=16кГц, вимірюють середнє значення модулів цифрових відліків n, n за 128 тактів частоти Fд (8мс), визначають сигнали помилки DZ.J(n), DE.J(n), формують цифрові відліки коефіцієнтів швидкого автоматичного регулювання підсилення широкосмугових сигналів G(DZ.J)n, сигналів компенсації G(DE.J)n і запису 17 88847 18 ють їх у внутрішні регістри цифрокерованих атеU.J(t) - луна-сигнал на виході компенсатора нюаторів автоматичного регулювання підсилення прямого випромінювання в J-му датчику акустичсигналів компенсації 27 (59) і атенюаторів автоманих сигналів; SJ.(t) - шумовий сигнал на виході тичного регулювання підсилення широкосмугових компенсатора прямого випромінювання в J-му сигналів 18 (50) [Радиоприёмные устройства / Под датчику акустичних сигналів. ред. Жуковского А. П. - М.: Высшая школа. - 1989]. На виході віднімачів 32, 64 формуються широкосмугові сигнали відповідно лівого DY(t,) каналів направленого приймання 30 (62). n=(S|Ž.J[(n-1)Dn+Dn]|)/nn; (9) DY(t,)=Y2(t)-Y1(t-DL/c). n = ç å E.[(n - 1) × Dn + Dn] ÷ / Dn; ç ÷ (4) è Dn ø З (7), (8) випливає: Dn = 0 - (n - 1); (5) DZ.Jn=n-Z0; DE.Jn=n-v; DY(t,

Дивитися

Додаткова інформація

Назва патенту англійською

Method and device for acoustic diagnostics of pipelines

Автори англійською

Huleha Leonid Hryhorovych, Zatserkovskyi Ruslan Oleksiiovych, Rusnak Volodymyr Mykolaiovych, Khalilov Eduard Maherramovych, Khomenko Oleksandr Hryhorovych

Назва патенту російською

Способ акустической диагностики трубопроводов и устройство для его осуществления

Автори російською

Гулега Леонид Григорьевич, Зацерковский Руслан Алексеевич, Руснак Владимир Николаевич, Халилов Эдуард Магеррамович, Хоменко Александр Григорьевич

МПК / Мітки

МПК: G01M 3/24, F17D 5/02, G01N 29/04

Мітки: пристрій, спосіб, акустичної, здійснення, трубопроводів, діагностики
