Пачка для виробів тютюнової промисловості

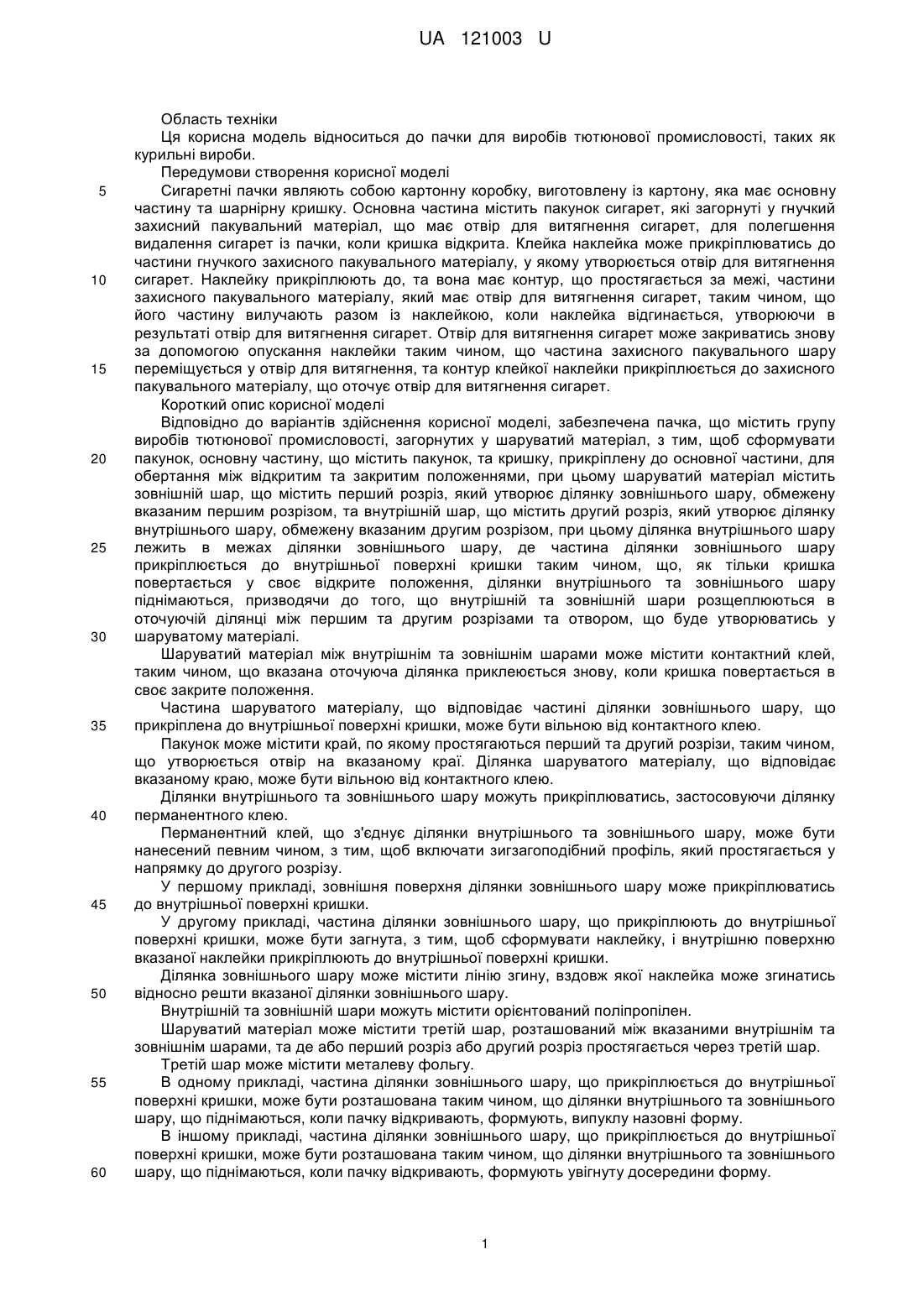

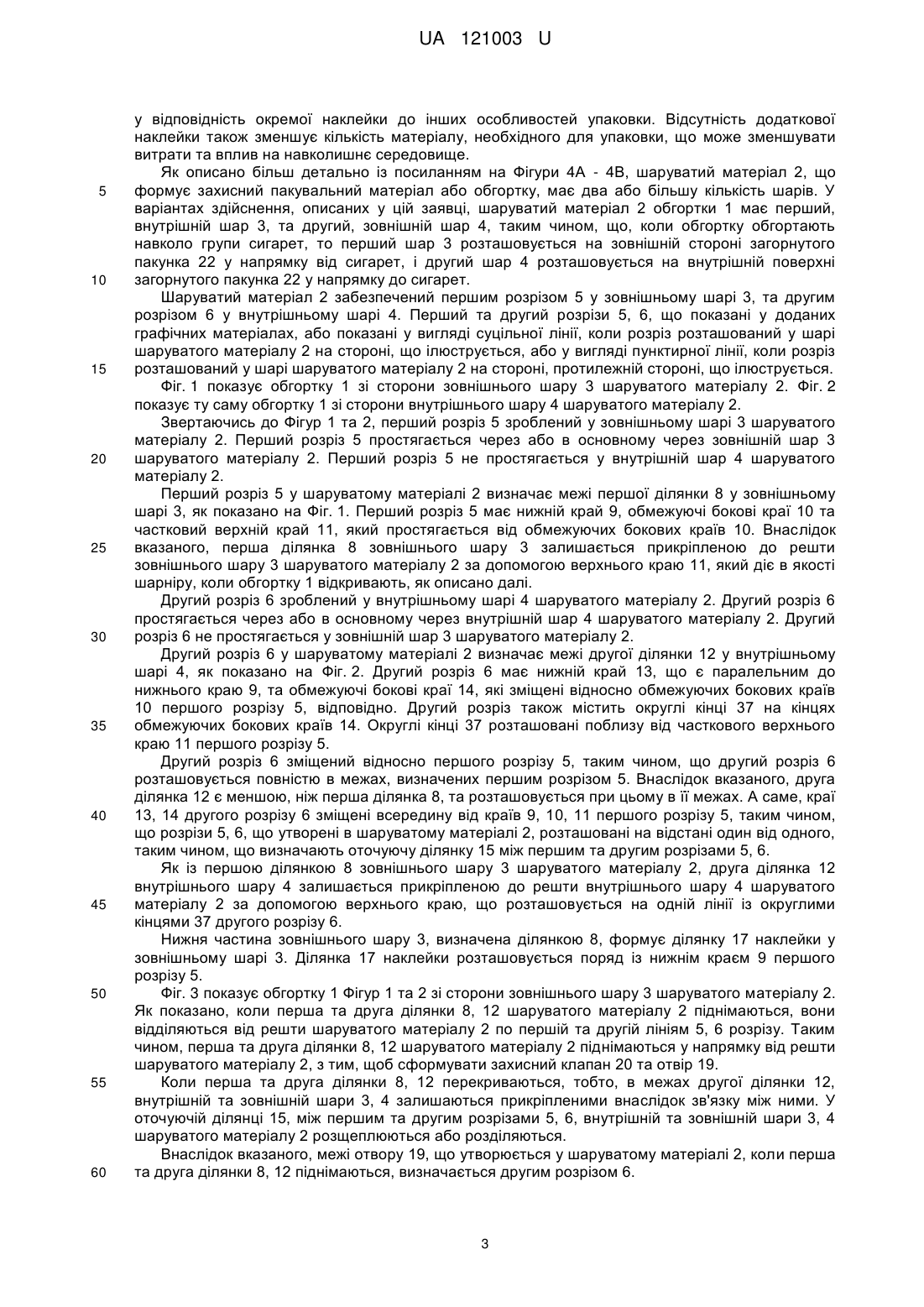

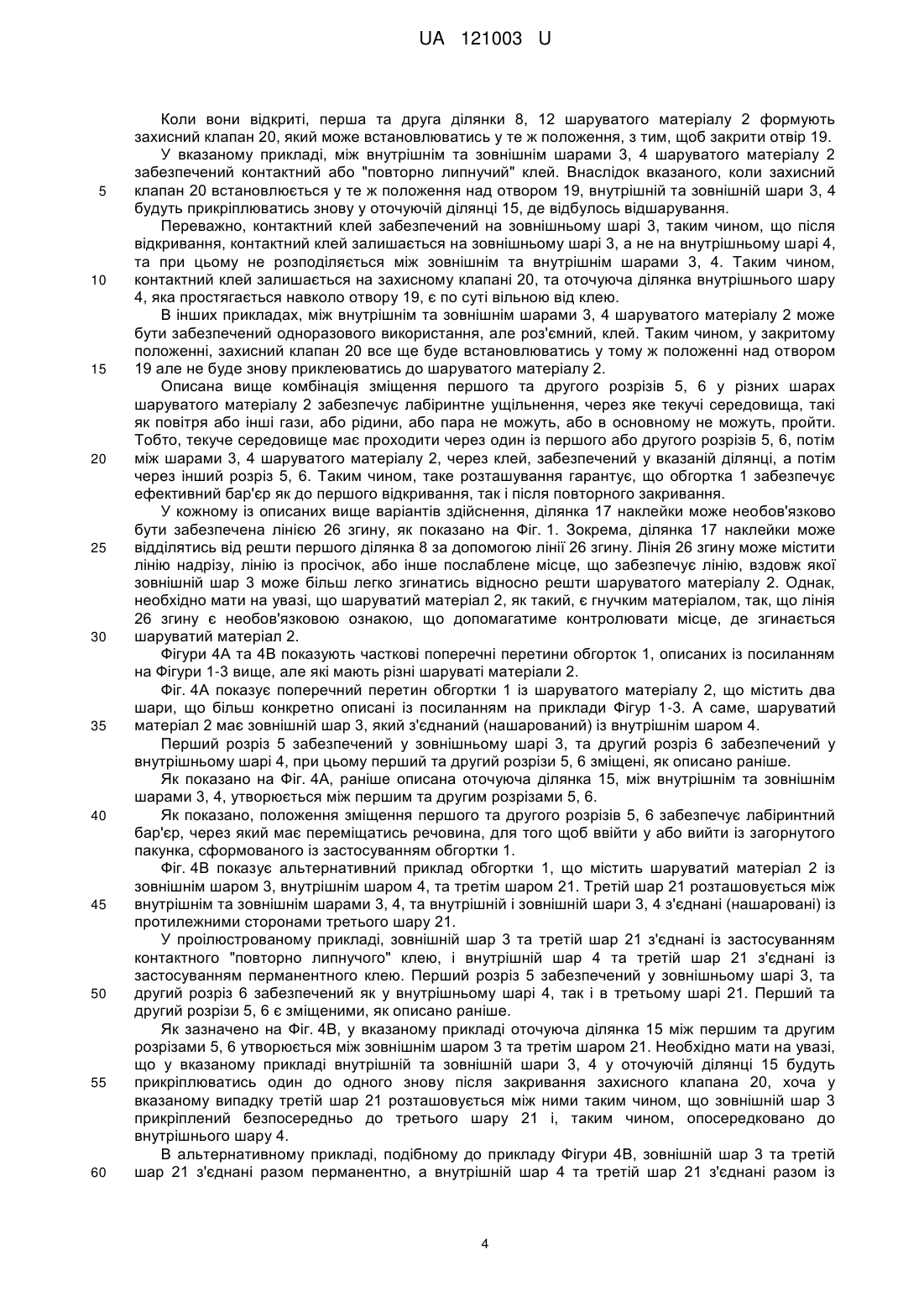

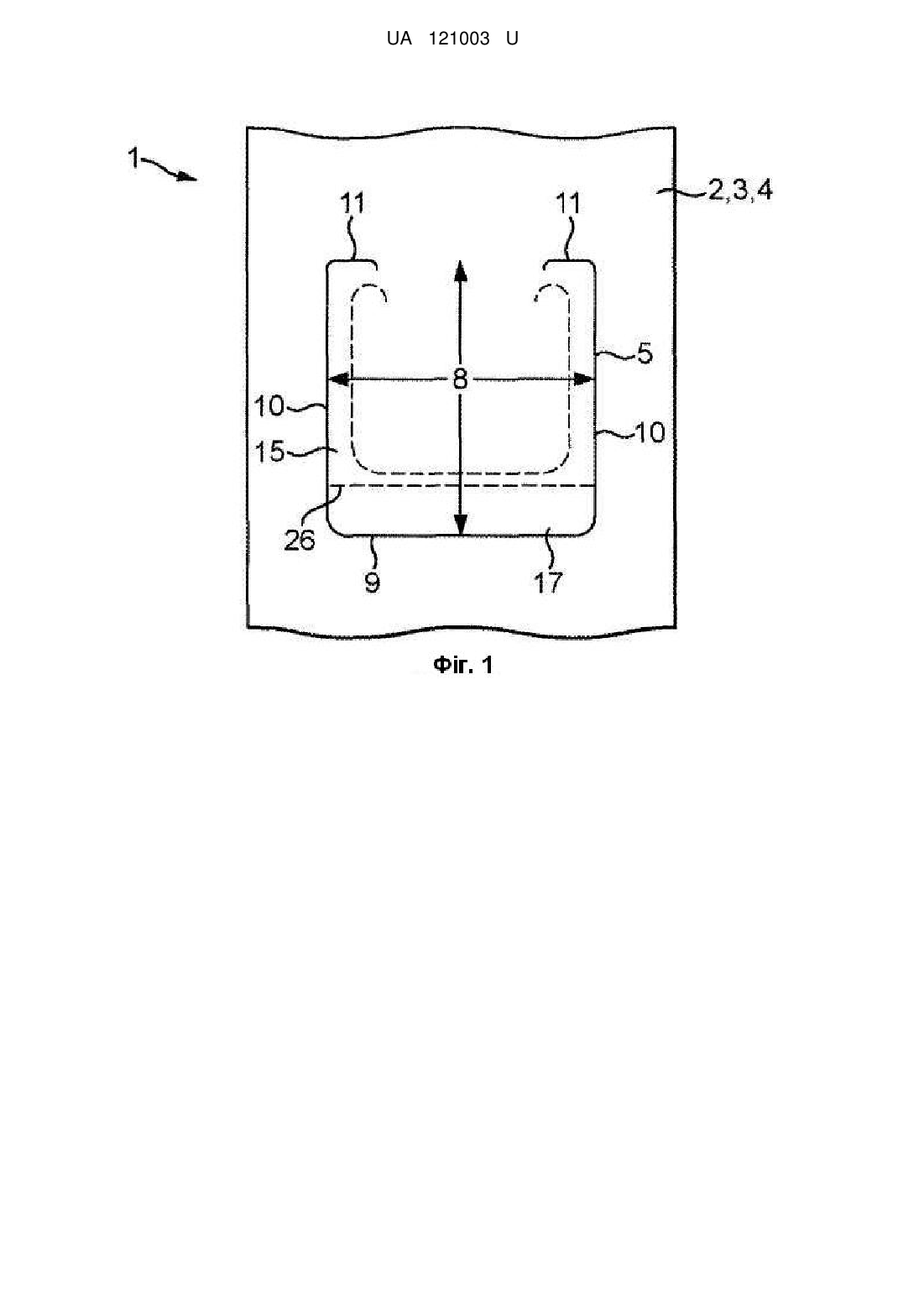

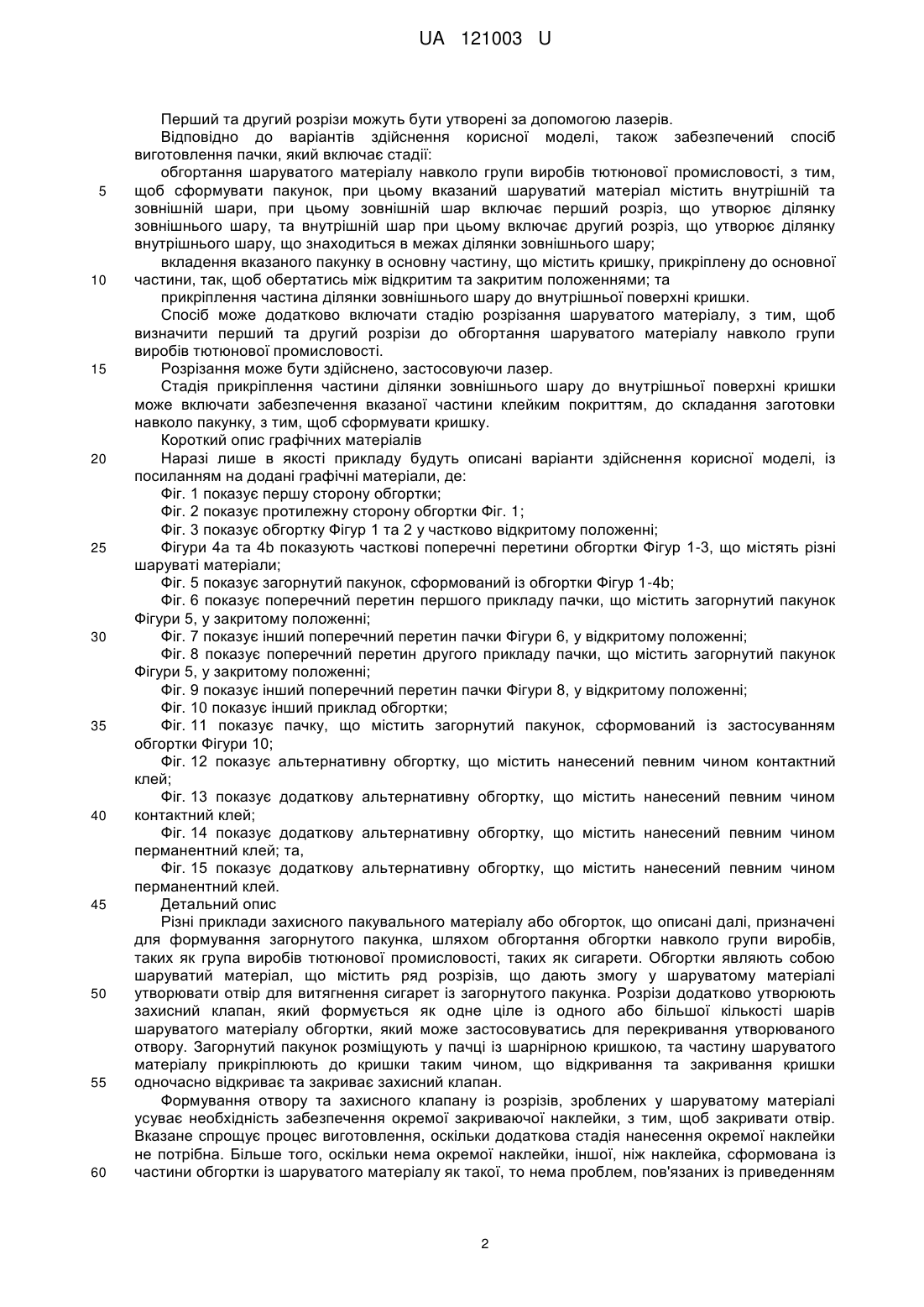

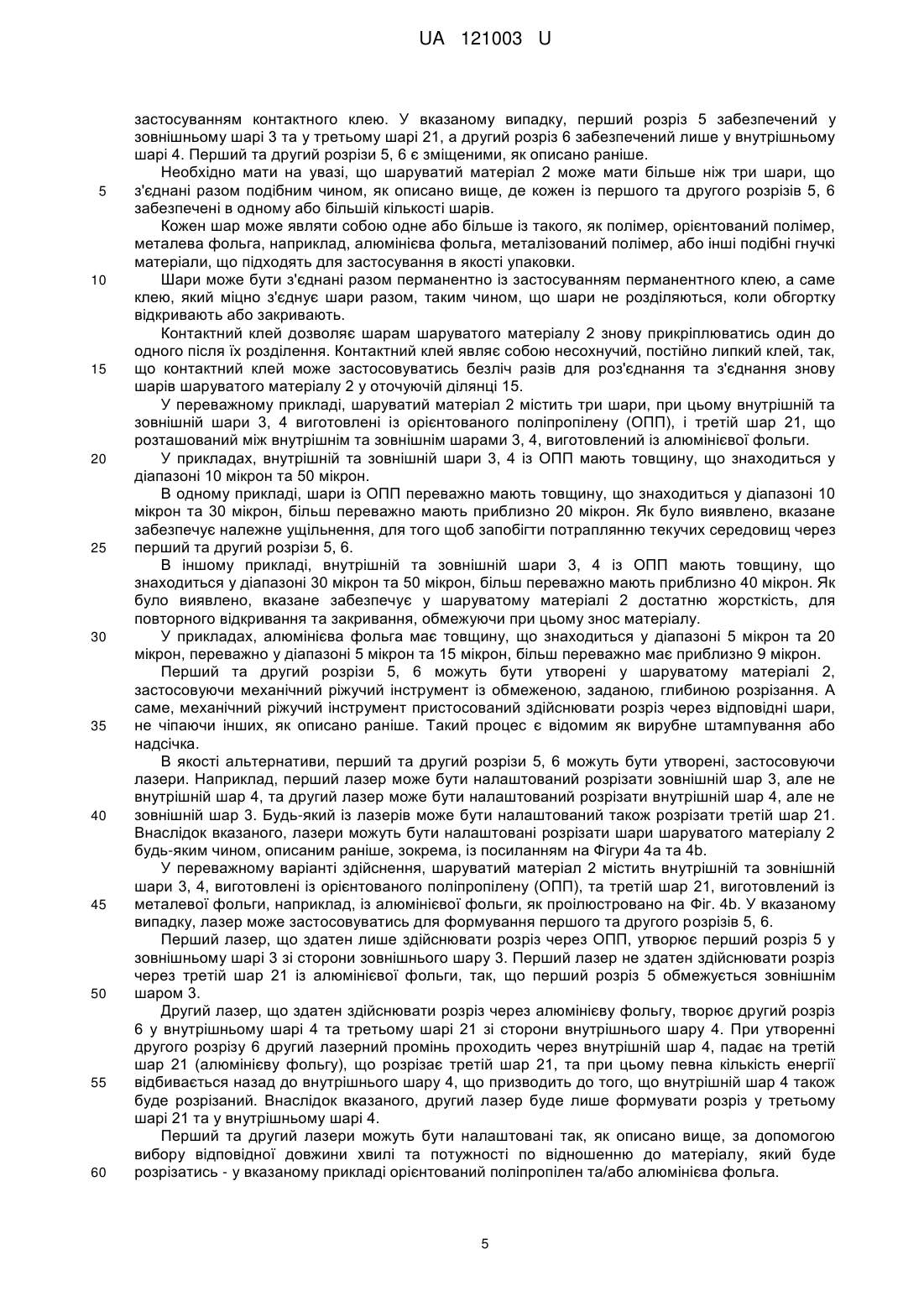

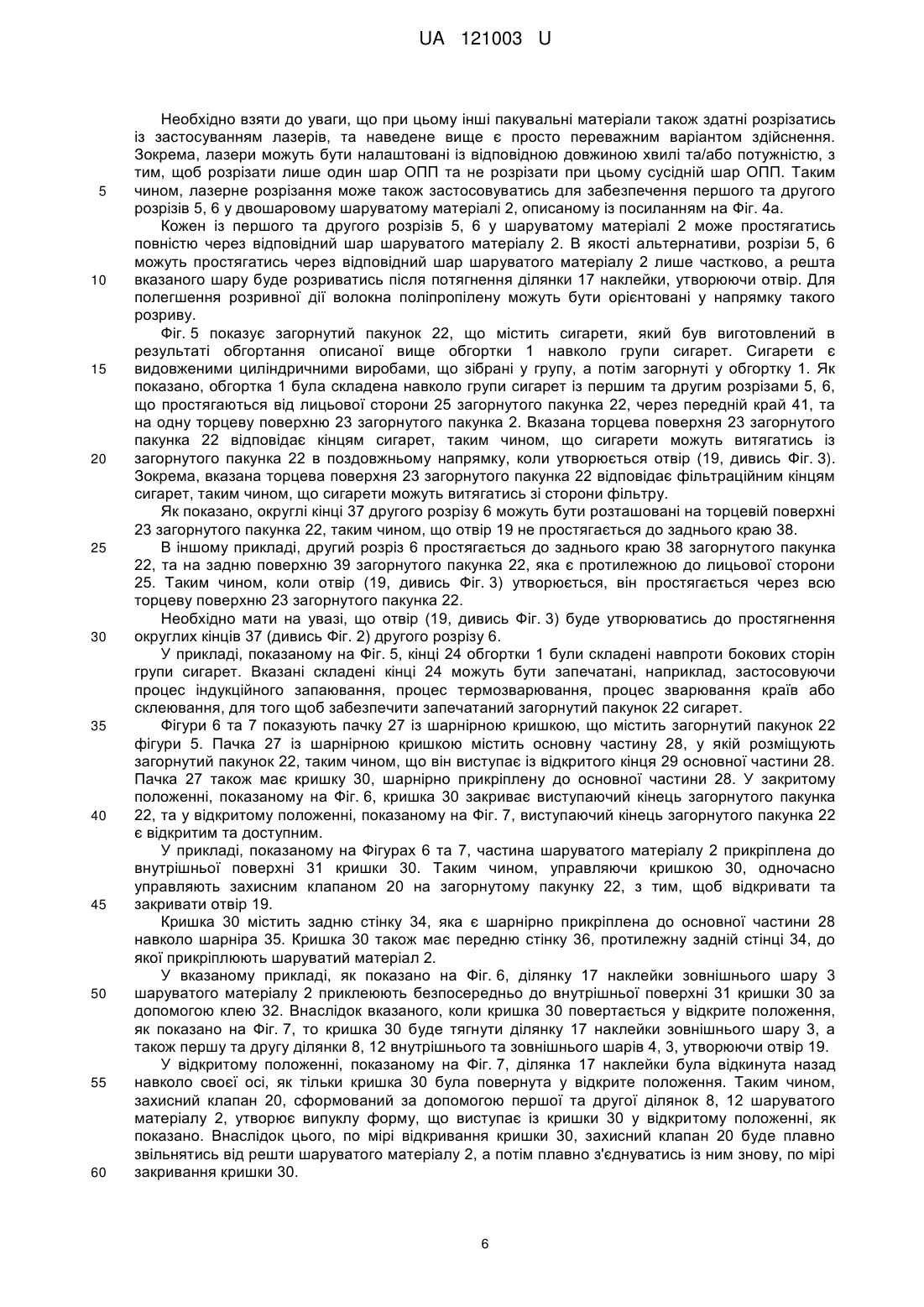

Реферат: Розкрита пачка містить групу виробів тютюнової промисловості, загорнуту у шаруватий матеріал, з тим, щоб сформувати пакунок. Пачка має основну частину, яка включає пакунок, та кришку, прикріплену до основної частини для обертання між відкритим та закритим положеннями. Шаруватий матеріал включає зовнішній шар, що містить перший розріз, який визначає ділянку зовнішнього шару, обмежену вказаним першим розрізом, та внутрішній шар, що містить другий розріз, який визначає ділянку внутрішнього шару, обмежену вказаним другим розрізом. Ділянка внутрішнього шару знаходиться в межах ділянки зовнішнього шару. UA 121003 U (12) UA 121003 U UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Ця корисна модель відноситься до пачки для виробів тютюнової промисловості, таких як курильні вироби. Передумови створення корисної моделі Сигаретні пачки являють собою картонну коробку, виготовлену із картону, яка має основну частину та шарнірну кришку. Основна частина містить пакунок сигарет, які загорнуті у гнучкий захисний пакувальний матеріал, що має отвір для витягнення сигарет, для полегшення видалення сигарет із пачки, коли кришка відкрита. Клейка наклейка може прикріплюватись до частини гнучкого захисного пакувального матеріалу, у якому утворюється отвір для витягнення сигарет. Наклейку прикріплюють до, та вона має контур, що простягається за межі, частини захисного пакувального матеріалу, який має отвір для витягнення сигарет, таким чином, що його частину вилучають разом із наклейкою, коли наклейка відгинається, утворюючи в результаті отвір для витягнення сигарет. Отвір для витягнення сигарет може закриватись знову за допомогою опускання наклейки таким чином, що частина захисного пакувального шару переміщується у отвір для витягнення, та контур клейкої наклейки прикріплюється до захисного пакувального матеріалу, що оточує отвір для витягнення сигарет. Короткий опис корисної моделі Відповідно до варіантів здійснення корисної моделі, забезпечена пачка, що містить групу виробів тютюнової промисловості, загорнутих у шаруватий матеріал, з тим, щоб сформувати пакунок, основну частину, що містить пакунок, та кришку, прикріплену до основної частини, для обертання між відкритим та закритим положеннями, при цьому шаруватий матеріал містить зовнішній шар, що містить перший розріз, який утворює ділянку зовнішнього шару, обмежену вказаним першим розрізом, та внутрішній шар, що містить другий розріз, який утворює ділянку внутрішнього шару, обмежену вказаним другим розрізом, при цьому ділянка внутрішнього шару лежить в межах ділянки зовнішнього шару, де частина ділянки зовнішнього шару прикріплюється до внутрішньої поверхні кришки таким чином, що, як тільки кришка повертається у своє відкрите положення, ділянки внутрішнього та зовнішнього шару піднімаються, призводячи до того, що внутрішній та зовнішній шари розщеплюються в оточуючій ділянці між першим та другим розрізами та отвором, що буде утворюватись у шаруватому матеріалі. Шаруватий матеріал між внутрішнім та зовнішнім шарами може містити контактний клей, таким чином, що вказана оточуюча ділянка приклеюється знову, коли кришка повертається в своє закрите положення. Частина шаруватого матеріалу, що відповідає частині ділянки зовнішнього шару, що прикріплена до внутрішньої поверхні кришки, може бути вільною від контактного клею. Пакунок може містити край, по якому простягаються перший та другий розрізи, таким чином, що утворюється отвір на вказаному краї. Ділянка шаруватого матеріалу, що відповідає вказаному краю, може бути вільною від контактного клею. Ділянки внутрішнього та зовнішнього шару можуть прикріплюватись, застосовуючи ділянку перманентного клею. Перманентний клей, що з'єднує ділянки внутрішнього та зовнішнього шару, може бути нанесений певним чином, з тим, щоб включати зигзагоподібний профіль, який простягається у напрямку до другого розрізу. У першому прикладі, зовнішня поверхня ділянки зовнішнього шару може прикріплюватись до внутрішньої поверхні кришки. У другому прикладі, частина ділянки зовнішнього шару, що прикріплюють до внутрішньої поверхні кришки, може бути загнута, з тим, щоб сформувати наклейку, і внутрішню поверхню вказаної наклейки прикріплюють до внутрішньої поверхні кришки. Ділянка зовнішнього шару може містити лінію згину, вздовж якої наклейка може згинатись відносно решти вказаної ділянки зовнішнього шару. Внутрішній та зовнішній шари можуть містити орієнтований поліпропілен. Шаруватий матеріал може містити третій шар, розташований між вказаними внутрішнім та зовнішнім шарами, та де або перший розріз або другий розріз простягається через третій шар. Третій шар може містити металеву фольгу. В одному прикладі, частина ділянки зовнішнього шару, що прикріплюється до внутрішньої поверхні кришки, може бути розташована таким чином, що ділянки внутрішнього та зовнішнього шару, що піднімаються, коли пачку відкривають, формують, випуклу назовні форму. В іншому прикладі, частина ділянки зовнішнього шару, що прикріплюється до внутрішньої поверхні кришки, може бути розташована таким чином, що ділянки внутрішнього та зовнішнього шару, що піднімаються, коли пачку відкривають, формують увігнуту досередини форму. 1 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 Перший та другий розрізи можуть бути утворені за допомогою лазерів. Відповідно до варіантів здійснення корисної моделі, також забезпечений спосіб виготовлення пачки, який включає стадії: обгортання шаруватого матеріалу навколо групи виробів тютюнової промисловості, з тим, щоб сформувати пакунок, при цьому вказаний шаруватий матеріал містить внутрішній та зовнішній шари, при цьому зовнішній шар включає перший розріз, що утворює ділянку зовнішнього шару, та внутрішній шар при цьому включає другий розріз, що утворює ділянку внутрішнього шару, що знаходиться в межах ділянки зовнішнього шару; вкладення вказаного пакунку в основну частину, що містить кришку, прикріплену до основної частини, так, щоб обертатись між відкритим та закритим положеннями; та прикріплення частина ділянки зовнішнього шару до внутрішньої поверхні кришки. Спосіб може додатково включати стадію розрізання шаруватого матеріалу, з тим, щоб визначити перший та другий розрізи до обгортання шаруватого матеріалу навколо групи виробів тютюнової промисловості. Розрізання може бути здійснено, застосовуючи лазер. Стадія прикріплення частини ділянки зовнішнього шару до внутрішньої поверхні кришки може включати забезпечення вказаної частини клейким покриттям, до складання заготовки навколо пакунку, з тим, щоб сформувати кришку. Короткий опис графічних матеріалів Наразі лише в якості прикладу будуть описані варіанти здійснення корисної моделі, із посиланням на додані графічні матеріали, де: Фіг. 1 показує першу сторону обгортки; Фіг. 2 показує протилежну сторону обгортки Фіг. 1; Фіг. 3 показує обгортку Фігур 1 та 2 у частково відкритому положенні; Фігури 4а та 4b показують часткові поперечні перетини обгортки Фігур 1-3, що містять різні шаруваті матеріали; Фіг. 5 показує загорнутий пакунок, сформований із обгортки Фігур 1-4b; Фіг. 6 показує поперечний перетин першого прикладу пачки, що містить загорнутий пакунок Фігури 5, у закритому положенні; Фіг. 7 показує інший поперечний перетин пачки Фігури 6, у відкритому положенні; Фіг. 8 показує поперечний перетин другого прикладу пачки, що містить загорнутий пакунок Фігури 5, у закритому положенні; Фіг. 9 показує інший поперечний перетин пачки Фігури 8, у відкритому положенні; Фіг. 10 показує інший приклад обгортки; Фіг. 11 показує пачку, що містить загорнутий пакунок, сформований із застосуванням обгортки Фігури 10; Фіг. 12 показує альтернативну обгортку, що містить нанесений певним чином контактний клей; Фіг. 13 показує додаткову альтернативну обгортку, що містить нанесений певним чином контактний клей; Фіг. 14 показує додаткову альтернативну обгортку, що містить нанесений певним чином перманентний клей; та, Фіг. 15 показує додаткову альтернативну обгортку, що містить нанесений певним чином перманентний клей. Детальний опис Різні приклади захисного пакувального матеріалу або обгорток, що описані далі, призначені для формування загорнутого пакунка, шляхом обгортання обгортки навколо групи виробів, таких як група виробів тютюнової промисловості, таких як сигарети. Обгортки являють собою шаруватий матеріал, що містить ряд розрізів, що дають змогу у шаруватому матеріалі утворювати отвір для витягнення сигарет із загорнутого пакунка. Розрізи додатково утворюють захисний клапан, який формується як одне ціле із одного або більшої кількості шарів шаруватого матеріалу обгортки, який може застосовуватись для перекривання утворюваного отвору. Загорнутий пакунок розміщують у пачці із шарнірною кришкою, та частину шаруватого матеріалу прикріплюють до кришки таким чином, що відкривання та закривання кришки одночасно відкриває та закриває захисний клапан. Формування отвору та захисного клапану із розрізів, зроблених у шаруватому матеріалі усуває необхідність забезпечення окремої закриваючої наклейки, з тим, щоб закривати отвір. Вказане спрощує процес виготовлення, оскільки додаткова стадія нанесення окремої наклейки не потрібна. Більше того, оскільки нема окремої наклейки, іншої, ніж наклейка, сформована із частини обгортки із шаруватого матеріалу як такої, то нема проблем, пов'язаних із приведенням 2 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 у відповідність окремої наклейки до інших особливостей упаковки. Відсутність додаткової наклейки також зменшує кількість матеріалу, необхідного для упаковки, що може зменшувати витрати та вплив на навколишнє середовище. Як описано більш детально із посиланням на Фігури 4А - 4В, шаруватий матеріал 2, що формує захисний пакувальний матеріал або обгортку, має два або більшу кількість шарів. У варіантах здійснення, описаних у цій заявці, шаруватий матеріал 2 обгортки 1 має перший, внутрішній шар 3, та другий, зовнішній шар 4, таким чином, що, коли обгортку обгортають навколо групи сигарет, то перший шар 3 розташовується на зовнішній стороні загорнутого пакунка 22 у напрямку від сигарет, і другий шар 4 розташовується на внутрішній поверхні загорнутого пакунка 22 у напрямку до сигарет. Шаруватий матеріал 2 забезпечений першим розрізом 5 у зовнішньому шарі 3, та другим розрізом 6 у внутрішньому шарі 4. Перший та другий розрізи 5, 6, що показані у доданих графічних матеріалах, або показані у вигляді суцільної лінії, коли розріз розташований у шарі шаруватого матеріалу 2 на стороні, що ілюструється, або у вигляді пунктирної лінії, коли розріз розташований у шарі шаруватого матеріалу 2 на стороні, протилежній стороні, що ілюструється. Фіг. 1 показує обгортку 1 зі сторони зовнішнього шару 3 шаруватого матеріалу 2. Фіг. 2 показує ту саму обгортку 1 зі сторони внутрішнього шару 4 шаруватого матеріалу 2. Звертаючись до Фігур 1 та 2, перший розріз 5 зроблений у зовнішньому шарі 3 шаруватого матеріалу 2. Перший розріз 5 простягається через або в основному через зовнішній шар 3 шаруватого матеріалу 2. Перший розріз 5 не простягається у внутрішній шар 4 шаруватого матеріалу 2. Перший розріз 5 у шаруватому матеріалі 2 визначає межі першої ділянки 8 у зовнішньому шарі 3, як показано на Фіг. 1. Перший розріз 5 має нижній край 9, обмежуючі бокові краї 10 та частковий верхній край 11, який простягається від обмежуючих бокових країв 10. Внаслідок вказаного, перша ділянка 8 зовнішнього шару 3 залишається прикріпленою до решти зовнішнього шару 3 шаруватого матеріалу 2 за допомогою верхнього краю 11, який діє в якості шарніру, коли обгортку 1 відкривають, як описано далі. Другий розріз 6 зроблений у внутрішньому шарі 4 шаруватого матеріалу 2. Другий розріз 6 простягається через або в основному через внутрішній шар 4 шаруватого матеріалу 2. Другий розріз 6 не простягається у зовнішній шар 3 шаруватого матеріалу 2. Другий розріз 6 у шаруватому матеріалі 2 визначає межі другої ділянки 12 у внутрішньому шарі 4, як показано на Фіг. 2. Другий розріз 6 має нижній край 13, що є паралельним до нижнього краю 9, та обмежуючі бокові краї 14, які зміщені відносно обмежуючих бокових країв 10 першого розрізу 5, відповідно. Другий розріз також містить округлі кінці 37 на кінцях обмежуючих бокових країв 14. Округлі кінці 37 розташовані поблизу від часткового верхнього краю 11 першого розрізу 5. Другий розріз 6 зміщений відносно першого розрізу 5, таким чином, що другий розріз 6 розташовується повністю в межах, визначених першим розрізом 5. Внаслідок вказаного, друга ділянка 12 є меншою, ніж перша ділянка 8, та розташовується при цьому в її межах. А саме, краї 13, 14 другого розрізу 6 зміщені всередину від країв 9, 10, 11 першого розрізу 5, таким чином, що розрізи 5, 6, що утворені в шаруватому матеріалі 2, розташовані на відстані один від одного, таким чином, що визначають оточуючу ділянку 15 між першим та другим розрізами 5, 6. Як із першою ділянкою 8 зовнішнього шару 3 шаруватого матеріалу 2, друга ділянка 12 внутрішнього шару 4 залишається прикріпленою до решти внутрішнього шару 4 шаруватого матеріалу 2 за допомогою верхнього краю, що розташовується на одній лінії із округлими кінцями 37 другого розрізу 6. Нижня частина зовнішнього шару 3, визначена ділянкою 8, формує ділянку 17 наклейки у зовнішньому шарі 3. Ділянка 17 наклейки розташовується поряд із нижнім краєм 9 першого розрізу 5. Фіг. 3 показує обгортку 1 Фігур 1 та 2 зі сторони зовнішнього шару 3 шаруватого матеріалу 2. Як показано, коли перша та друга ділянки 8, 12 шаруватого матеріалу 2 піднімаються, вони відділяються від решти шаруватого матеріалу 2 по першій та другій лініям 5, 6 розрізу. Таким чином, перша та друга ділянки 8, 12 шаруватого матеріалу 2 піднімаються у напрямку від решти шаруватого матеріалу 2, з тим, щоб сформувати захисний клапан 20 та отвір 19. Коли перша та друга ділянки 8, 12 перекриваються, тобто, в межах другої ділянки 12, внутрішній та зовнішній шари 3, 4 залишаються прикріпленими внаслідок зв'язку між ними. У оточуючій ділянці 15, між першим та другим розрізами 5, 6, внутрішній та зовнішній шари 3, 4 шаруватого матеріалу 2 розщеплюються або розділяються. Внаслідок вказаного, межі отвору 19, що утворюється у шаруватому матеріалі 2, коли перша та друга ділянки 8, 12 піднімаються, визначається другим розрізом 6. 3 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 Коли вони відкриті, перша та друга ділянки 8, 12 шаруватого матеріалу 2 формують захисний клапан 20, який може встановлюватись у те ж положення, з тим, щоб закрити отвір 19. У вказаному прикладі, між внутрішнім та зовнішнім шарами 3, 4 шаруватого матеріалу 2 забезпечений контактний або "повторно липнучий" клей. Внаслідок вказаного, коли захисний клапан 20 встановлюється у те ж положення над отвором 19, внутрішній та зовнішній шари 3, 4 будуть прикріплюватись знову у оточуючій ділянці 15, де відбулось відшарування. Переважно, контактний клей забезпечений на зовнішньому шарі 3, таким чином, що після відкривання, контактний клей залишається на зовнішньому шарі 3, а не на внутрішньому шарі 4, та при цьому не розподіляється між зовнішнім та внутрішнім шарами 3, 4. Таким чином, контактний клей залишається на захисному клапані 20, та оточуюча ділянка внутрішнього шару 4, яка простягається навколо отвору 19, є по суті вільною від клею. В інших прикладах, між внутрішнім та зовнішнім шарами 3, 4 шаруватого матеріалу 2 може бути забезпечений одноразового використання, але роз'ємний, клей. Таким чином, у закритому положенні, захисний клапан 20 все ще буде встановлюватись у тому ж положенні над отвором 19 але не буде знову приклеюватись до шаруватого матеріалу 2. Описана вище комбінація зміщення першого та другого розрізів 5, 6 у різних шарах шаруватого матеріалу 2 забезпечує лабіринтне ущільнення, через яке текучі середовища, такі як повітря або інші гази, або рідини, або пара не можуть, або в основному не можуть, пройти. Тобто, текуче середовище має проходити через один із першого або другого розрізів 5, 6, потім між шарами 3, 4 шаруватого матеріалу 2, через клей, забезпечений у вказаній ділянці, а потім через інший розріз 5, 6. Таким чином, таке розташування гарантує, що обгортка 1 забезпечує ефективний бар'єр як до першого відкривання, так і після повторного закривання. У кожному із описаних вище варіантів здійснення, ділянка 17 наклейки може необов'язково бути забезпечена лінією 26 згину, як показано на Фіг. 1. Зокрема, ділянка 17 наклейки може відділятись від решти першого ділянка 8 за допомогою лінії 26 згину. Лінія 26 згину може містити лінію надрізу, лінію із просічок, або інше послаблене місце, що забезпечує лінію, вздовж якої зовнішній шар 3 може більш легко згинатись відносно решти шаруватого матеріалу 2. Однак, необхідно мати на увазі, що шаруватий матеріал 2, як такий, є гнучким матеріалом, так, що лінія 26 згину є необов'язковою ознакою, що допомагатиме контролювати місце, де згинається шаруватий матеріал 2. Фігури 4А та 4В показують часткові поперечні перетини обгорток 1, описаних із посиланням на Фігури 1-3 вище, але які мають різні шаруваті матеріали 2. Фіг. 4А показує поперечний перетин обгортки 1 із шаруватого матеріалу 2, що містить два шари, що більш конкретно описані із посиланням на приклади Фігур 1-3. А саме, шаруватий матеріал 2 має зовнішній шар 3, який з'єднаний (нашарований) із внутрішнім шаром 4. Перший розріз 5 забезпечений у зовнішньому шарі 3, та другий розріз 6 забезпечений у внутрішньому шарі 4, при цьому перший та другий розрізи 5, 6 зміщені, як описано раніше. Як показано на Фіг. 4А, раніше описана оточуюча ділянка 15, між внутрішнім та зовнішнім шарами 3, 4, утворюється між першим та другим розрізами 5, 6. Як показано, положення зміщення першого та другого розрізів 5, 6 забезпечує лабіринтний бар'єр, через який має переміщатись речовина, для того щоб ввійти у або вийти із загорнутого пакунка, сформованого із застосуванням обгортки 1. Фіг. 4В показує альтернативний приклад обгортки 1, що містить шаруватий матеріал 2 із зовнішнім шаром 3, внутрішнім шаром 4, та третім шаром 21. Третій шар 21 розташовується між внутрішнім та зовнішнім шарами 3, 4, та внутрішній і зовнішній шари 3, 4 з'єднані (нашаровані) із протилежними сторонами третього шару 21. У проілюстрованому прикладі, зовнішній шар 3 та третій шар 21 з'єднані із застосуванням контактного "повторно липнучого" клею, і внутрішній шар 4 та третій шар 21 з'єднані із застосуванням перманентного клею. Перший розріз 5 забезпечений у зовнішньому шарі 3, та другий розріз 6 забезпечений як у внутрішньому шарі 4, так і в третьому шарі 21. Перший та другий розрізи 5, 6 є зміщеними, як описано раніше. Як зазначено на Фіг. 4В, у вказаному прикладі оточуюча ділянка 15 між першим та другим розрізами 5, 6 утворюється між зовнішнім шаром 3 та третім шаром 21. Необхідно мати на увазі, що у вказаному прикладі внутрішній та зовнішній шари 3, 4 у оточуючій ділянці 15 будуть прикріплюватись один до одного знову після закривання захисного клапана 20, хоча у вказаному випадку третій шар 21 розташовується між ними таким чином, що зовнішній шар 3 прикріплений безпосередньо до третього шару 21 і, таким чином, опосередковано до внутрішнього шару 4. В альтернативному прикладі, подібному до прикладу Фігури 4В, зовнішній шар 3 та третій шар 21 з'єднані разом перманентно, а внутрішній шар 4 та третій шар 21 з'єднані разом із 4 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 застосуванням контактного клею. У вказаному випадку, перший розріз 5 забезпечений у зовнішньому шарі 3 та у третьому шарі 21, а другий розріз 6 забезпечений лише у внутрішньому шарі 4. Перший та другий розрізи 5, 6 є зміщеними, як описано раніше. Необхідно мати на увазі, що шаруватий матеріал 2 може мати більше ніж три шари, що з'єднані разом подібним чином, як описано вище, де кожен із першого та другого розрізів 5, 6 забезпечені в одному або більшій кількості шарів. Кожен шар може являти собою одне або більше із такого, як полімер, орієнтований полімер, металева фольга, наприклад, алюмінієва фольга, металізований полімер, або інші подібні гнучкі матеріали, що підходять для застосування в якості упаковки. Шари може бути з'єднані разом перманентно із застосуванням перманентного клею, а саме клею, який міцно з'єднує шари разом, таким чином, що шари не розділяються, коли обгортку відкривають або закривають. Контактний клей дозволяє шарам шаруватого матеріалу 2 знову прикріплюватись один до одного після їх розділення. Контактний клей являє собою несохнучий, постійно липкий клей, так, що контактний клей може застосовуватись безліч разів для роз'єднання та з'єднання знову шарів шаруватого матеріалу 2 у оточуючій ділянці 15. У переважному прикладі, шаруватий матеріал 2 містить три шари, при цьому внутрішній та зовнішній шари 3, 4 виготовлені із орієнтованого поліпропілену (ОПП), і третій шар 21, що розташований між внутрішнім та зовнішнім шарами 3, 4, виготовлений із алюмінієвої фольги. У прикладах, внутрішній та зовнішній шари 3, 4 із ОПП мають товщину, що знаходиться у діапазоні 10 мікрон та 50 мікрон. В одному прикладі, шари із ОПП переважно мають товщину, що знаходиться у діапазоні 10 мікрон та 30 мікрон, більш переважно мають приблизно 20 мікрон. Як було виявлено, вказане забезпечує належне ущільнення, для того щоб запобігти потраплянню текучих середовищ через перший та другий розрізи 5, 6. В іншому прикладі, внутрішній та зовнішній шари 3, 4 із ОПП мають товщину, що знаходиться у діапазоні 30 мікрон та 50 мікрон, більш переважно мають приблизно 40 мікрон. Як було виявлено, вказане забезпечує у шаруватому матеріалі 2 достатню жорсткість, для повторного відкривання та закривання, обмежуючи при цьому знос матеріалу. У прикладах, алюмінієва фольга має товщину, що знаходиться у діапазоні 5 мікрон та 20 мікрон, переважно у діапазоні 5 мікрон та 15 мікрон, більш переважно має приблизно 9 мікрон. Перший та другий розрізи 5, 6 можуть бути утворені у шаруватому матеріалі 2, застосовуючи механічний ріжучий інструмент із обмеженою, заданою, глибиною розрізання. А саме, механічний ріжучий інструмент пристосований здійснювати розріз через відповідні шари, не чіпаючи інших, як описано раніше. Такий процес є відомим як вирубне штампування або надсічка. В якості альтернативи, перший та другий розрізи 5, 6 можуть бути утворені, застосовуючи лазери. Наприклад, перший лазер може бути налаштований розрізати зовнішній шар 3, але не внутрішній шар 4, та другий лазер може бути налаштований розрізати внутрішній шар 4, але не зовнішній шар 3. Будь-який із лазерів може бути налаштований також розрізати третій шар 21. Внаслідок вказаного, лазери можуть бути налаштовані розрізати шари шаруватого матеріалу 2 будь-яким чином, описаним раніше, зокрема, із посиланням на Фігури 4а та 4b. У переважному варіанті здійснення, шаруватий матеріал 2 містить внутрішній та зовнішній шари 3, 4, виготовлені із орієнтованого поліпропілену (ОПП), та третій шар 21, виготовлений із металевої фольги, наприклад, із алюмінієвої фольги, як проілюстровано на Фіг. 4b. У вказаному випадку, лазер може застосовуватись для формування першого та другого розрізів 5, 6. Перший лазер, що здатен лише здійснювати розріз через ОПП, утворює перший розріз 5 у зовнішньому шарі 3 зі сторони зовнішнього шару 3. Перший лазер не здатен здійснювати розріз через третій шар 21 із алюмінієвої фольги, так, що перший розріз 5 обмежується зовнішнім шаром 3. Другий лазер, що здатен здійснювати розріз через алюмінієву фольгу, творює другий розріз 6 у внутрішньому шарі 4 та третьому шарі 21 зі сторони внутрішнього шару 4. При утворенні другого розрізу 6 другий лазерний промінь проходить через внутрішній шар 4, падає на третій шар 21 (алюмінієву фольгу), що розрізає третій шар 21, та при цьому певна кількість енергії відбивається назад до внутрішнього шару 4, що призводить до того, що внутрішній шар 4 також буде розрізаний. Внаслідок вказаного, другий лазер буде лише формувати розріз у третьому шарі 21 та у внутрішньому шарі 4. Перший та другий лазери можуть бути налаштовані так, як описано вище, за допомогою вибору відповідної довжини хвилі та потужності по відношенню до матеріалу, який буде розрізатись - у вказаному прикладі орієнтований поліпропілен та/або алюмінієва фольга. 5 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 Необхідно взяти до уваги, що при цьому інші пакувальні матеріали також здатні розрізатись із застосуванням лазерів, та наведене вище є просто переважним варіантом здійснення. Зокрема, лазери можуть бути налаштовані із відповідною довжиною хвилі та/або потужністю, з тим, щоб розрізати лише один шар ОПП та не розрізати при цьому сусідній шар ОПП. Таким чином, лазерне розрізання може також застосовуватись для забезпечення першого та другого розрізів 5, 6 у двошаровому шаруватому матеріалі 2, описаному із посиланням на Фіг. 4а. Кожен із першого та другого розрізів 5, 6 у шаруватому матеріалі 2 може простягатись повністю через відповідний шар шаруватого матеріалу 2. В якості альтернативи, розрізи 5, 6 можуть простягатись через відповідний шар шаруватого матеріалу 2 лише частково, а решта вказаного шару буде розриватись після потягнення ділянки 17 наклейки, утворюючи отвір. Для полегшення розривної дії волокна поліпропілену можуть бути орієнтовані у напрямку такого розриву. Фіг. 5 показує загорнутий пакунок 22, що містить сигарети, який був виготовлений в результаті обгортання описаної вище обгортки 1 навколо групи сигарет. Сигарети є видовженими циліндричними виробами, що зібрані у групу, а потім загорнуті у обгортку 1. Як показано, обгортка 1 була складена навколо групи сигарет із першим та другим розрізами 5, 6, що простягаються від лицьової сторони 25 загорнутого пакунка 22, через передній край 41, та на одну торцеву поверхню 23 загорнутого пакунка 2. Вказана торцева поверхня 23 загорнутого пакунка 22 відповідає кінцям сигарет, таким чином, що сигарети можуть витягатись із загорнутого пакунка 22 в поздовжньому напрямку, коли утворюється отвір (19, дивись Фіг. 3). Зокрема, вказана торцева поверхня 23 загорнутого пакунка 22 відповідає фільтраційним кінцям сигарет, таким чином, що сигарети можуть витягатись зі сторони фільтру. Як показано, округлі кінці 37 другого розрізу 6 можуть бути розташовані на торцевій поверхні 23 загорнутого пакунка 22, таким чином, що отвір 19 не простягається до заднього краю 38. В іншому прикладі, другий розріз 6 простягається до заднього краю 38 загорнутого пакунка 22, та на задню поверхню 39 загорнутого пакунка 22, яка є протилежною до лицьової сторони 25. Таким чином, коли отвір (19, дивись Фіг. 3) утворюється, він простягається через всю торцеву поверхню 23 загорнутого пакунка 22. Необхідно мати на увазі, що отвір (19, дивись Фіг. 3) буде утворюватись до простягнення округлих кінців 37 (дивись Фіг. 2) другого розрізу 6. У прикладі, показаному на Фіг. 5, кінці 24 обгортки 1 були складені навпроти бокових сторін групи сигарет. Вказані складені кінці 24 можуть бути запечатані, наприклад, застосовуючи процес індукційного запаювання, процес термозварювання, процес зварювання країв або склеювання, для того щоб забезпечити запечатаний загорнутий пакунок 22 сигарет. Фігури 6 та 7 показують пачку 27 із шарнірною кришкою, що містить загорнутий пакунок 22 фігури 5. Пачка 27 із шарнірною кришкою містить основну частину 28, у якій розміщують загорнутий пакунок 22, таким чином, що він виступає із відкритого кінця 29 основної частини 28. Пачка 27 також має кришку 30, шарнірно прикріплену до основної частини 28. У закритому положенні, показаному на Фіг. 6, кришка 30 закриває виступаючий кінець загорнутого пакунка 22, та у відкритому положенні, показаному на Фіг. 7, виступаючий кінець загорнутого пакунка 22 є відкритим та доступним. У прикладі, показаному на Фігурах 6 та 7, частина шаруватого матеріалу 2 прикріплена до внутрішньої поверхні 31 кришки 30. Таким чином, управляючи кришкою 30, одночасно управляють захисним клапаном 20 на загорнутому пакунку 22, з тим, щоб відкривати та закривати отвір 19. Кришка 30 містить задню стінку 34, яка є шарнірно прикріплена до основної частини 28 навколо шарніра 35. Кришка 30 також має передню стінку 36, протилежну задній стінці 34, до якої прикріплюють шаруватий матеріал 2. У вказаному прикладі, як показано на Фіг. 6, ділянку 17 наклейки зовнішнього шару 3 шаруватого матеріалу 2 приклеюють безпосередньо до внутрішньої поверхні 31 кришки 30 за допомогою клею 32. Внаслідок вказаного, коли кришка 30 повертається у відкрите положення, як показано на Фіг. 7, то кришка 30 буде тягнути ділянку 17 наклейки зовнішнього шару 3, а також першу та другу ділянки 8, 12 внутрішнього та зовнішнього шарів 4, 3, утворюючи отвір 19. У відкритому положенні, показаному на Фіг. 7, ділянка 17 наклейки була відкинута назад навколо своєї осі, як тільки кришка 30 була повернута у відкрите положення. Таким чином, захисний клапан 20, сформований за допомогою першої та другої ділянок 8, 12 шаруватого матеріалу 2, утворює випуклу форму, що виступає із кришки 30 у відкритому положенні, як показано. Внаслідок цього, по мірі відкривання кришки 30, захисний клапан 20 буде плавно звільнятись від решти шаруватого матеріалу 2, а потім плавно з'єднуватись із ним знову, по мірі закривання кришки 30. 6 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 Якщо шаруватий матеріал 2 включає необов'язкову лінію 26 згину (дивись Фіг. 1), то шаруватий матеріал 2, зокрема, зовнішній шар 3, буде згинатись вздовж вказаної лінії 26 згину, як тільки кришку 30 відкривають. Необхідно мати на увазі, що у вказаному прикладі, ділянка 17 наклейки може не відкидатись назад навколо своєї осі вздовж лінії, як показано на Фіг. 7, а може замість цього деформуватись у дугу. Вказане буде залежати від того, чи забезпечений шаруватий матеріал 2 необов'язковою лінію 26 згину, як показано на Фіг. 1. Якщо обгортка 1 забезпечена контактним клеєм, як описано раніше, вказана дія плавного звільнення гарантує, що шари шаруватого матеріалу 2 прикріплюються знову один до одного у оточуючій ділянці 15. Контактний клей наносять таким чином, що після відкривання, контактний клей залишається на зовнішньому шарі 3 шаруватого матеріалу 3. Тобто, контактний клей забезпечують на зовнішньому шару 3 до формування шаруватого матеріалу 2 за допомогою нанесення внутрішнього шару 4 (а також будь-яких інших шари), з тим, щоб сформувати шаруватий матеріал. Внаслідок вказаного, коли захисний клапан 20 знову закривається, зовнішній та внутрішній шари 3, 4 у оточуючій ділянці 15 знову приклеюються один до одного за допомогою контактного клею на зовнішньому шарі 3. У додатковому варіанті здійснення, показаному на Фігурах 8 та 9, ділянка 17 наклейки може бути відкинута назад навколо своєї осі та прикріплена до внутрішньої поверхні 31 кришки 30. Як показано на Фіг. 8, ділянка 17 наклейки зовнішнього шару 3 була відкинута назад та прикріплена до внутрішньої поверхні 31 кришки 30. Внаслідок вказаного, як тільки кришка 30 відкривається, кришка 30 буде тягнути на себе першу та другу ділянки 8, 12 зовнішнього та внутрішнього шарів З, 4, формуючи в обгортці захисний клапан 20 та отвір 17, як показано на Фіг. 9. Захисний клапан 20 утворює випуклу назовні форму, що є більшою за розміром, порівняно із варіантом здійснення Фігур 6 та 7, завдяки складаному розташуванню ділянки 17 наклейки. Вказана випукла назовні форма захисного клапану 20 забезпечує плавне зняття та повторне прикріплення захисного клапану 20, по мірі того як кришка 30 відкривається та закривається. Якщо обгортка 1 забезпечена контактним клеєм, як описано раніше, вказана дія плавного зняття гарантує, що шари шаруватого матеріалу 2 знову прикріплюються один до одного у оточуючій ділянці 15 після закривання кришки 30. У альтернативному варіанті здійснення, показаному на Фіг. 10, шаруватий матеріал 2 може не мати заданої ділянки 17 наклейки, і до внутрішньої поверхні 31 кришки 30 може прикріплюватись інша частина зовнішнього шару 3. Наприклад, з'єднання між зовнішнім шаром 3 шаруватого матеріалу 2 та внутрішньою поверхнею 31 кришки 30 може знаходитись у ділянці 33, показаній на Фіг. 10. Ділянка 33 перекриває перший та другий розрізи 5, 6, таким чином, що ділянка з'єднання, принаймні частково, лежить на першій та другій ділянках 8, 12 у шаруватому матеріалі 2. У вказаному випадку, зовнішній шар 3 жодним чином не складається та не деформується іншим чином, як тільки кришка 30 відкривається та закривається, що означає те, що захисний клапан 20 буде підтримувати увігнуту досередини форму, коли пачка 27 відкривається, як показано на Фіг. 11. Зокрема, оскільки шаруватий матеріал 2 прикріплений до внутрішньої поверхні 31 кришки 30 по ділянці 33 поряд із нижнім краєм 9 першої ділянки 8, то захисний клапан 20 не звільняється по мірі відкривання кришки 30, а скоріше відривається від решти шаруватого матеріалу 2. Увігнута досередини форма захисного клапана 20 може бути переважною для забезпечення більшого доступу до отвору 19 у шаруватому матеріалі 2, так як захисний клапан 20 розташовується повністю в межах кришки 30, коли кришка 30 є відкритою. У кожному із описаних вище прикладів, шаруватий матеріал 2 забезпечений клеєм між своїми шарами 3, 4, 21. В одному прикладі, внутрішній шар 4 та третій шар 21 перманентно з'єднані разом по всій їх поверхні, та зовнішній шар З з'єднаний із третім шаром 21 по всій їх поверхні за допомогою контактного клею. В інших варіантах здійснення, клей між шарами 3, 4, 21 шаруватого матеріалу 2 може бути нанесений певним чином. Фіг. 12а показує альтернативну обгортку 1, що містить зовнішній та внутрішній шари 3, 4 із першим та другим розрізами 5, 6, відповідно, так само як описано із посиланням на Фігури 1 та 2. У вказаному випадку, контактний клей, що забезпечується між внутрішнім та зовнішнім шарами 3, 4, наносять певним чином, що ділянка 17 наклейки шаруватого матеріалу 2 7 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 контактним клеєм не забезпечується. Зокрема, як показано на Фіг. 12, ділянка 40 є вільною від контактного клею між внутрішнім та зовнішнім шарами 3, 4. Як показано, вказана вільна від клею ділянка 40 перекриває краї першої ділянки 8 (тобто, вона простягається за межі першого розрізу 5), з тим, щоб гарантувати, що ділянка 17 наклейки є вільною від клею, незважаючи на невеличкі неточності при нанесенні клею або вирівнювання форми обгортки 1, що може виникнути внаслідок виробничих допусків. У вказаному прикладі, коли перша та друга ділянки 8, 12 піднімаються, з тим, щоб сформувати отвір 19 (дивись Фіг. 3), шаруватий матеріал 2 є все ще розшарованим у всій оточуючій ділянці 15, однак ділянка 17 наклейки не буде потребувати прикладення сили для розділення шарів, оскільки у вказаній ділянці відсутній контактний клей. Як показано на Фіг. 12а, у вказаному прикладі контактний клей наносять таким чином, що він повністю оточує другий розріз 6 - тільки ділянка 17 наклейки є вільною від контактного клею. Таким чином, захисний клапан (20, дивись Фіг. 3) може знову прикріплюватись до решти шаруватого матеріалу 2 навколо всього отвору для витягнення сигарет. Однак, в інших варіантах здійснення, контактний клей може бути нанесений певним чином, що інші ділянки шаруватого матеріалу 2 також є вільними від контактного клею, у тому числі інші частини оточуючої ділянки 15. В альтернативному прикладі, показаному на Фіг. 12b, вільна від клею ділянка 40 простягається через другий розріз 6. Таким чином, контактний клей не нанесений повністю навколо оточуючої ділянки 15. Така спосіб нанесення клею буде зменшувати прикладення сили, необхідної для того, щоб відкрити захисний клапан 20 перший раз. В інших прикладах, ділянки шаруватого матеріалу 2 можуть бути вільними від принаймні одного із клеїв, або маса клейового покриття може відрізнятись по поверхні ділянки між шарами 3, 4, 21. Як показано на Фіг. 13, в іншому варіанті здійснення обгортки 1, контактний клей також може бути не передбачений у ділянці 42, що відповідає передньому краю 41 (дивись Фіг. 5) загорнутого пакунка 22 (дивись Фіг. 5). Таким чином, коли захисний клапан 20 відкривають та закривають, він може плавно пересуватись по передньому краю 41, не зачіплюючись та не деформуючись внаслідок застосування клею. Виключення нанесення контактного клею у ділянках 42 переднього краю може покращити дію відкривання та закривання захисного клапана 20, коли управляють кришкою 30. Коли кришку 30 відкривають, вільна від клею ділянки 42 забезпечує те, що захисний клапан 20 плавно та легко повертається або відривається від решти шаруватого матеріалу 2, особливо коли захисний клапан 20 простягається через передній край 41 загорнутого пакунка 22. Фіг. 13 показує дві окремі вільні від клею ділянки 42 переднього краю, з обох боків отвору (19, дивись Фіг. 3). Однак, необхідно мати на увазі, що при цьому може бути забезпечена одна вільна від клею ділянка, що простягається по ширині обгортки 1. В інших варіантах здійснення, контактний клей може бути не передбачений у випадку інших ділянок оточуючої ділянки 15 шаруватого матеріалу 2. Також необхідно мати на увазі, що при цьому у вказаних ділянках 42 не передбачений лише контактний клей, а перманентний клей між іншими шарами шаруватого матеріалу 2 залишається. В іншому варіанті здійснення, показаному на Фіг. 14, шаруватий матеріал 2 може бути забезпечений ділянкою 43 перманентного клею у другій ділянці 12, зокрема, між двома шарами, що формують захисний клапан 20 (тобто, між зовнішнім шаром 3 та третім шаром 21 у прикладі, показаному на Фіг. 4b). Таким чином, другій ділянці 12 не дають відокремлюватись від захисного клапана 20 під час відкривання та закривання захисного клапана 20. Як показано на Фіг. 14, ділянка 43 перманентного клею може бути трохи зміщена від країв 13,14 другого розрізу 6, з тим, щоб гарантувати те, що ділянка 43 перманентного клею не буде простягатись на будь-який край 13, 14 другого розрізу 6 та у оточуючу ділянку 15. Якщо ділянка 43 перманентного клею буде простягатись в оточуючу ділянка 15, то для того, щоб розділити у оточуючій ділянці 15 шаруватий матеріал 2 на шари, буде необхідно прикласти додаткову силу, в результаті чого обгортку 1 більш складно відкрити. В іншому варіанті здійснення, контактний клей, який забезпечений між зовнішнім та внутрішнім шарами 3, 4 шаруватого матеріалу 2, може наноситись таким чином, що друга ділянка 12 шаруватого матеріалу 2 буде забезпечена більшою масою покриття контактного клею, порівняно із рештою шаруватого матеріалу 2. Вказана ділянка контактного клею, що має більшу масу покриття, має бути забезпечена у тій самій ділянці 43, що описаною із посиланням на Фіг. 14. 8 UA 121003 U 5 10 15 20 25 30 35 40 45 50 55 60 Вказана збільшена маса покриття контактним клеєм буде забезпечувати більш міцний зв'язок та допомагати не дати другій ділянці 12 роз'єднатись із зовнішнім шаром 3, коли відкривають захисний клапан 20. Масу покриття контактного клею визначають за допомогою методу нанесення клею на плівку під час нашарування шаруватого матеріалу 2. Наприклад, контактний клей може наноситись шляхом глибокого друку на один із зовнішніх шарів 3 із різними масами покриття по його поверхні, до його нашарування на інший шар. В якості альтернативи, як показано на Фіг. 15, ділянка 43 перманентного клею може наноситись певним чином, із рядом зигзагоподібних виступів 44, що простягається у напрямку до нижнього краю 13 другого розрізу 6. Таким чином, якщо вирівнювання між першим та другим розрізами 5, 6 та ділянкою 43 перманентного клею є трохи неточним, то величина ділянки 43перманентного клею, що знаходиться в межах оточуючої ділянки 15, обмежується лише невеликою площею, що визначається точками зигзагоподібний виступів 44. В результаті наведеного, оточуюча ділянка 15 все ще може розшаровуватись після відкривання захисного клапану 20, так як для зруйнування невеликої кількості клеючого покриття перманентного клею буде необхідним мінімальне додаткове прикладення сили. Необхідно мати на увазі, що зигзагоподібні виступи 44, що є подібними до тих, які описані вище, можуть також або в якості альтернативи простягатись від ділянки 43 перманентного клею до бокових країв 14 другого розрізу 6. Також необхідно мати на увазі, що коли шаруватий матеріал 2 забезпечений ділянкою контактного клею, що має збільшену масу покриття, як описано вище, то зигзагоподібні виступи 44, описані із посиланням на Фіг. 15, можуть бути зигзагоподібними виступами 44 із нанесеного контактного клею, що містить збільшену масу покриття. Ділянка збільшеної маси покриття буде забезпечувати більш міцний зв'язок між зовнішнім та внутрішнім шарами 3, 4 у вказаному положенні, в той час як зигзагоподібні виступи 44 будуть обмежувати перекриття між ділянкою збільшеної маси покриття та оточуючою ділянкою 15. Необхідно мати на увазі, що шаруватий матеріал 2 обгортки 1 може забезпечуватись будьякою комбінацією способів нанесення клею, описаних із посиланням на Фігури 8 та 13-15. В одному конкретному прикладі, шаруватий матеріал 2 забезпечений вільною від контактного клею ділянкою 40 Фігури 8, а також ділянкою 43 перманентного клею Фігури 14 або Фігури 15. Додатково, шаруватий матеріал 2 може необов'язково містити вільні від контактного клею ділянки 42 Фігури 13. В описаних вище варіантах здійснення, пачка 27 може виготовлятись шляхом, на початку, загортання виробів тютюнової промисловості у обгортку 1, з тим, щоб сформувати загорнутий пакунок 22, а потім, складання основної частини 28 пачки та кришки 30 навколо загорнутого пакунка 22. Після обгортання загорнутого пакунка 22, але до формування кришки 30 навколо загорнутого пакунка 22, на частині шаруватого матеріалу 2 може забезпечуватись перманентний клей, для його прикріплення до внутрішньої поверхні 31 кришки 30. Внаслідок вказаного, коли кришку згинають по відношенню до загорнутого пакунка 22, то перманентний клей буде підтримувати у з'єднанні відповідну частину шаруватого матеріалу 2 із внутрішньою поверхнею 31 кришки 30. Як його використовують у цій заявці, термін "курильний виріб" включає курильні вироби, такі як сигарети, сигари та сигарили, або на основі тютюну, похідних тютюну, підірваного тютюну, відновленого тютюну, або на основі замінників тютюну. Пачка, описана у цій заявці, також може застосовуватись для продуктів нагрівання тютюну (ТНР), які також називають продуктами, що нагріваються, але не горять (HnB), та для інших виробів доставляння нікотину, таких як пристрої для утворення аерозолю, у тому числі електронні сигарети. Зокрема, пачка може застосовуватись для упаковки витратних матеріалів для ТНР або для електронних сигарет. Курильний виріб може бути забезпечений фільтром для газоподібного потоку, що втягується курцем. Виріб тютюнової промисловості відноситься до будь-якого виробу, що виготовляється у сфері тютюнової промисловості, або продається тютюновою промисловістю, звичайно, у тому числі а) сигарети, сигарили, сигари, тютюн для трубок або для самокрутних сигарет, (або на основі тютюну, похідних тютюну, підірваного тютюну, відновленого тютюну або на основі замінників тютюну); б) некурильні вироби, що включають тютюн, похідні тютюну, підірваний тютюн, відновлений тютюн або замінники тютюну, такі як нюхальний, жувальний, тютюн для кальяну, а також пристрої для нагрівання тютюну (THD), які також називають продуктами, що нагріваються, але не горять (HnB); та в) інші системи доставляння нікотину, такі як інгалятори, пристрої для утворення аерозолю, у тому числі електронні сигарети, пастилки та жувальні 9 UA 121003 U 5 10 15 гумки. Вказаний перелік не є виключним, а просто ілюструє діапазон виробів, що виготовляються та продаються у сфері тютюнової промисловості. Для того щоб вирішити різні проблеми та для просування рівня техніки, вся повнота вказаного розкриття в якості ілюстрації показує різні варіанти здійснення, у яких заявлена корисна модель(-і) може бути реалізована, та при цьому забезпечено чудова пачка для виробів тютюнової промисловості. Переваги та ознаки цього розкриття є лише типовим зразком варіантів здійснення, та вони при цьому не є вичерпними та/або виключними. Вони представлені лише для допомоги у розумінні та тлумаченні заявлених ознак. Необхідно розуміти, що переваги, варіанти здійснення, приклади, функції, ознаки, структури, та/або інші аспекти цього розкриття не повинні вважатись обмеженнями корисної моделі, як її визначено за допомогою формули, або обмеженнями еквівалентів формули корисної моделі, і що інші варіанти здійснення можуть бути використані та можуть бути здійснені модифікації, не виходячи за межі обсягу та/або суті корисної моделі. Різні варіанти здійснення можуть відповідно містити, складатись із, або складатись в основному із, різних комбінацій розкритих елементів, компонентів, ознак, частин, стадій, засобів, і т.і. Додатково, розкриття включає інші корисні моделі, що наразі не заявлені, але які можуть бути заявлені у майбутньому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Пачка, що містить групу виробів тютюнової промисловості, загорнуту у шаруватий матеріал, з тим, щоб сформувати пакунок, основну частину, яка включає пакунок, та кришку, прикріплену до основної частини для обертання між відкритим та закритим положеннями, при цьому шаруватий матеріал включає зовнішній шар, що має перший розріз, який визначає ділянку зовнішнього шару, обмежену вказаним першим розрізом, та внутрішній шар, що має другий розріз, який визначає ділянку внутрішнього шару, обмежену вказаним другим розрізом, при цьому ділянка внутрішнього шару лежить в межах ділянки зовнішнього шару, де частина ділянки зовнішнього шару прикріплена до внутрішньої поверхні кришки таким чином, що, як тільки кришка повертається у своє відкрите положення, ділянки внутрішнього та зовнішнього шарів піднімаються, призводячи до того, що внутрішній та зовнішній шари розділяються на шари у оточуючій ділянці між першим та другим розрізами та отвором, який буде утворюватись у шаруватому матеріалі. 2. Пачка за п. 1, яка відрізняється тим, що шаруватий матеріал містить контактний клей між внутрішнім та зовнішнім шарами, таким чином, що вказана оточуюча ділянка приклеюється знову, коли кришка повертається в своє закрите положення. 3. Пачка за п. 2, яка відрізняється тим, що частина шаруватого матеріалу, що відповідає частині ділянки зовнішнього шару, яка прикріплена до внутрішньої поверхні кришки, є вільною від контактного клею. 4. Пачка за п. 2 або 3, яка відрізняється тим, що пакунок включає край, по якому простягаються перший та другий розрізи, таким чином, що отвір утворюється на вказаному краї, при цьому ділянка шаруватого матеріалу, що відповідає вказаному краю, є вільною від контактного клею. 5. Пачка за будь-яким із попередніх пунктів, яка відрізняється тим, що ділянки внутрішнього та зовнішнього шарів прикріплюються із застосуванням перманентного клею. 6. Пачка за п. 5, яка відрізняється тим, що перманентний клей, що з'єднує ділянки внутрішнього та зовнішнього шарів, наносять певним чином, з тим, щоб включати зигзагоподібний профіль, який простягається у напрямку до другого розрізу. 7. Пачка за будь-яким із попередніх пунктів, яка відрізняється тим, що зовнішня поверхня ділянки зовнішнього шару прикріплена до внутрішньої поверхні кришки. 8. Пачка за будь-яким із пунктів 1-6, яка відрізняється тим, що частину ділянки зовнішнього шару, яка прикріплена до внутрішньої поверхні кришки, згинають, з тим, щоб сформувати наклейку, і внутрішню поверхню вказаної наклейки прикріплюють до внутрішньої поверхні кришки. 9. Пачка за п. 8, яка відрізняється тим, що ділянка зовнішнього шару містить лінію згину, по якій наклейка може згинатись відносно решти вказаної ділянки зовнішнього шару. 10. Пачка за будь-яким із попередніх пунктів, яка відрізняється тим, що внутрішній та зовнішній шари являють собою орієнтований поліпропілен. 11. Пачка за будь-яким із попередніх пунктів, яка відрізняється тим, що шаруватий матеріал включає третій шар, розташований між вказаними внутрішнім та зовнішнім шарами, та де або перший розріз або другий розріз простягається через третій шар. 12. Пачка за п. 11, яка відрізняється тим, що третій шар являє собою металеву фольгу. 10 UA 121003 U 5 10 13. Пачка за будь-яким із попередніх пунктів, яка відрізняється тим, що частина ділянки зовнішнього шару, яка прикріплена до внутрішньої поверхні кришки, розташована таким чином, що ділянки внутрішнього та зовнішнього шарів, які піднімаються, коли пачку відкривають, утворюють випуклу назовні форму. 14. Пачка за будь-яким із пп. 1-13, яка відрізняється тим, що частина ділянки зовнішнього шару, що прикріплена до внутрішньої поверхні кришки, розташована таким чином, що ділянки внутрішнього та зовнішнього шарів, які піднімаються, коли пачку відкривають, утворюють увігнуту досередини форму. 15. Пачка за будь-яким із попередніх пунктів, яка відрізняється тим, що перший та другий розрізи формують за допомогою лазерів. 11 UA 121003 U 12 UA 121003 U 13 UA 121003 U 14 UA 121003 U 15 UA 121003 U 16 UA 121003 U 17 UA 121003 U 18 UA 121003 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
