Пачка для виробів тютюнової промисловості

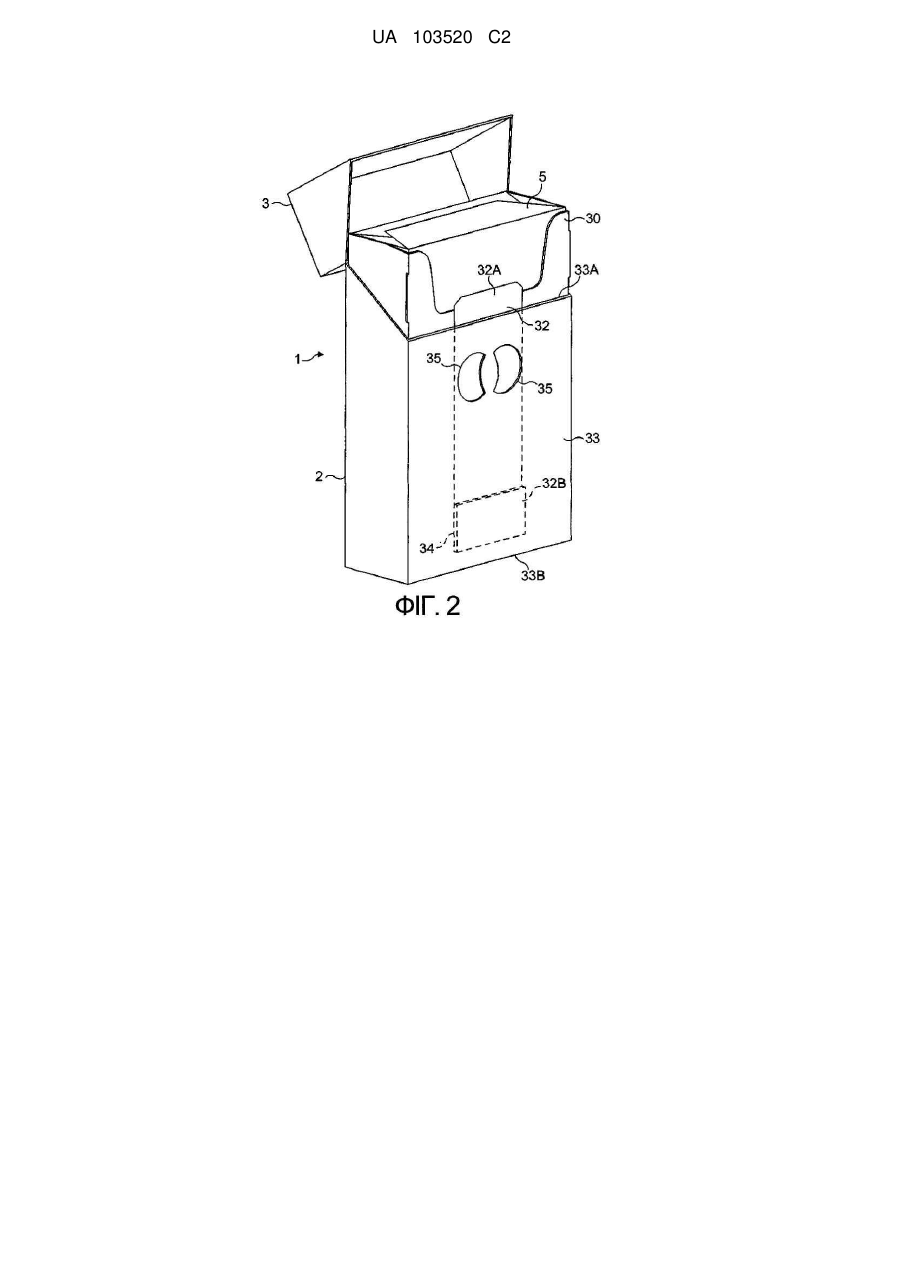

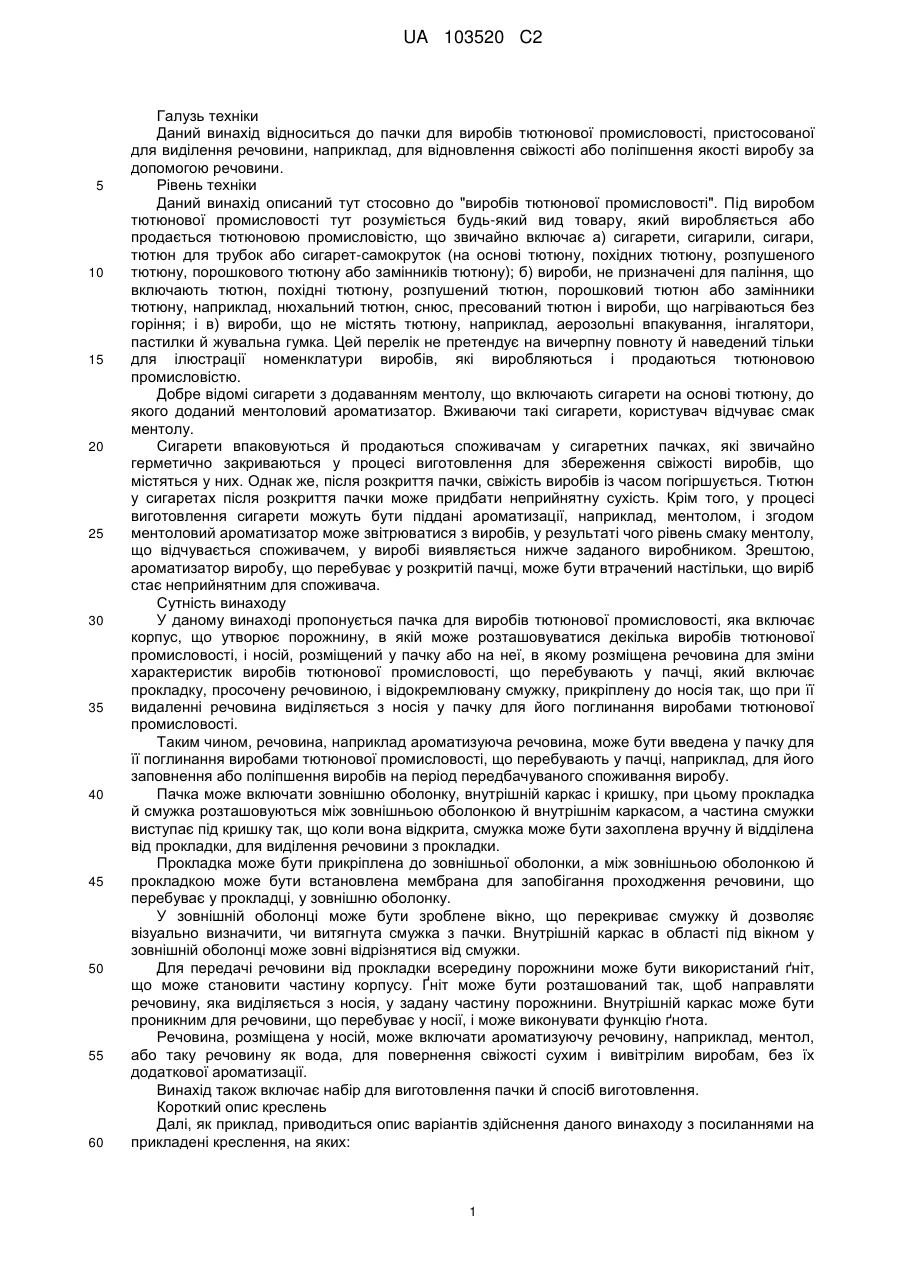

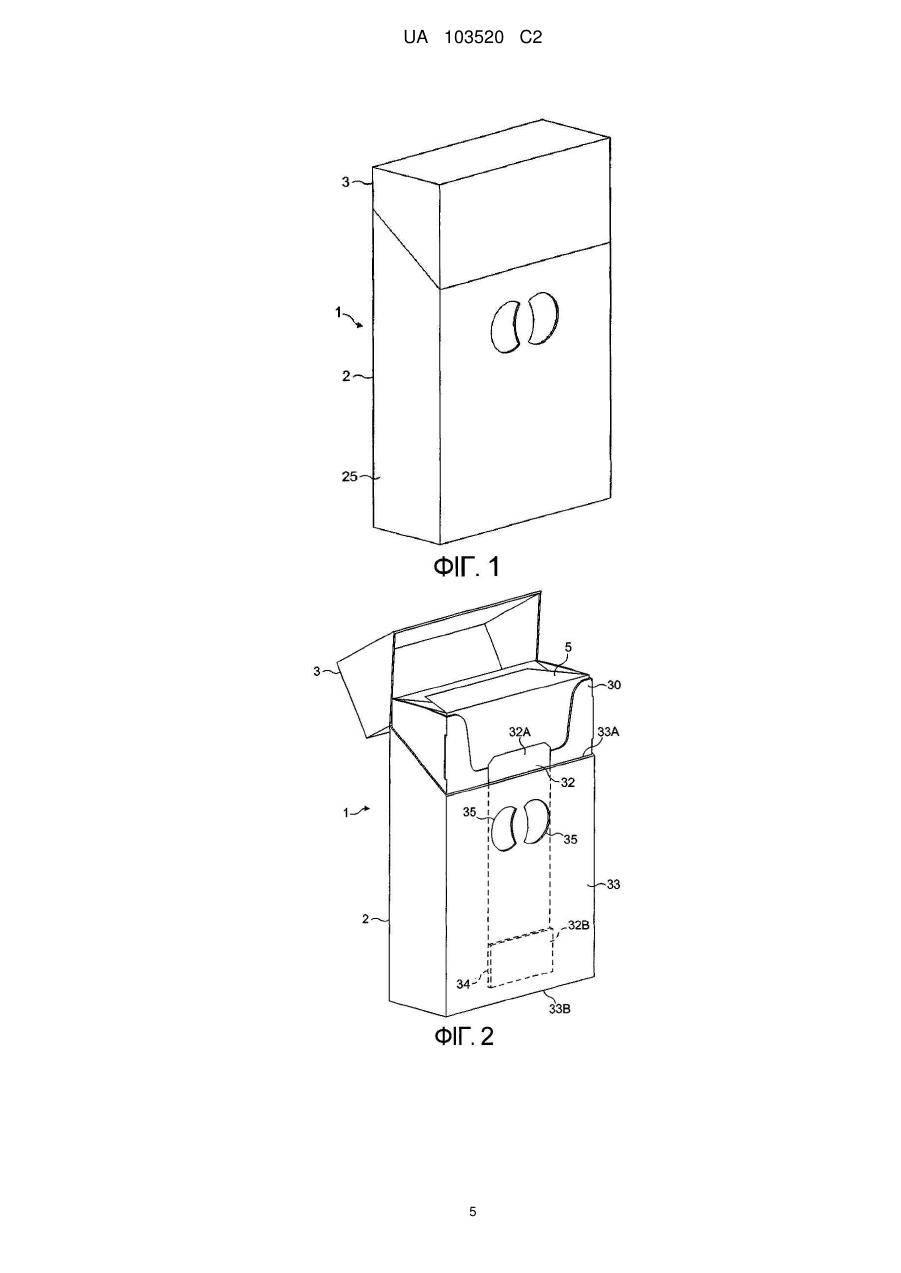

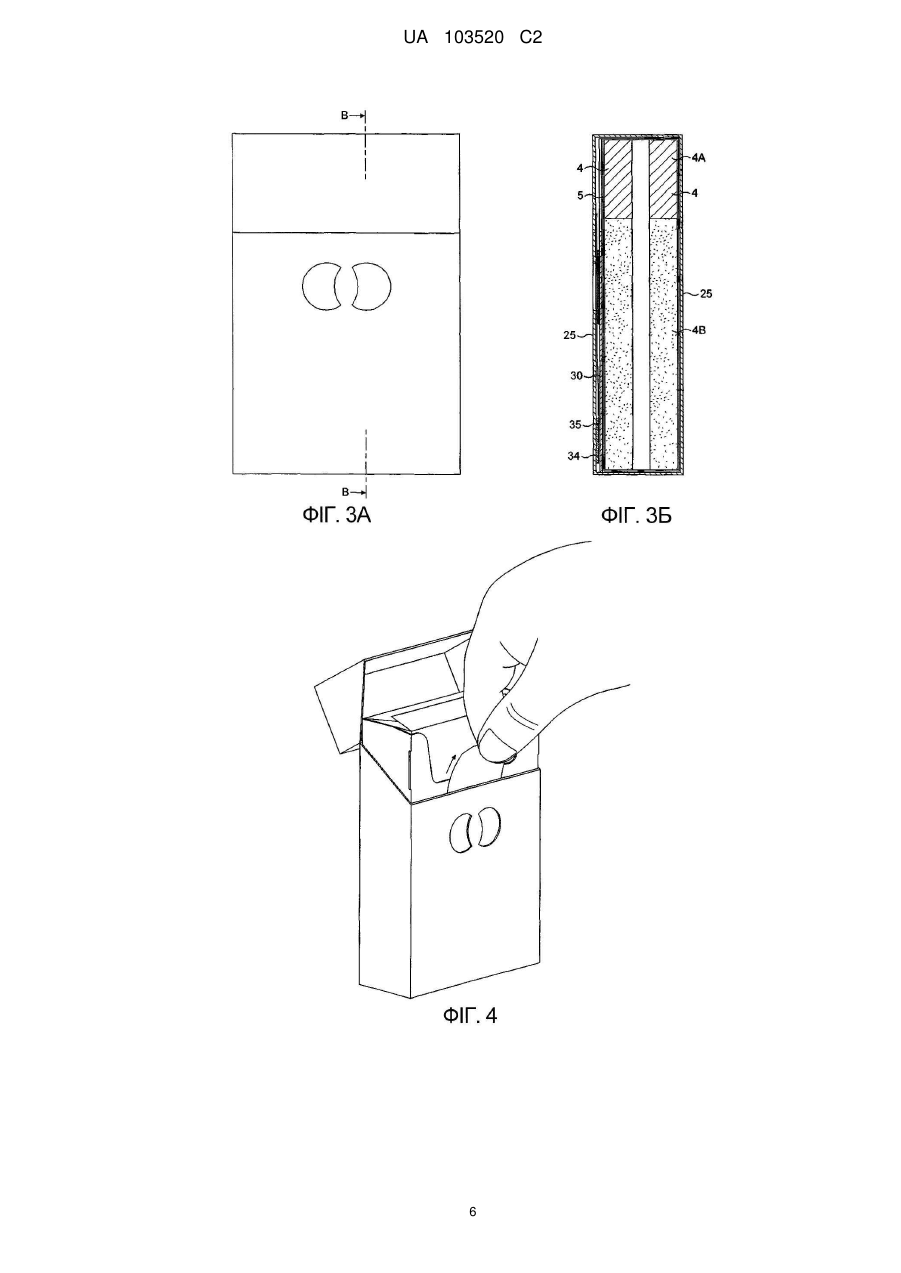

Реферат: У заявці описана пачка для виробів тютюнової промисловості, наприклад ментолових сигарет, яка включає корпус (1), що утворює порожнину, що містить вироби (4) тютюнової промисловості, прокладку (34), розміщену у пачці або на ній, просочену речовиною для зміни характеристик виробів тютюнової промисловості, наприклад ментоловим ароматизатором, і смужку, що витягається (32), прикріплену до прокладки так, що при її добуванні речовина виділяється у пачку з носія для його поглинання сигаретами. Таким чином, ментол може бути виділений з прокладки у пачку після її розкриття споживачем шляхом видалення смужки для підняття рівня ментолового ароматизатора у сигаретах. UA 103520 C2 (12) UA 103520 C2 UA 103520 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід відноситься до пачки для виробів тютюнової промисловості, пристосованої для виділення речовини, наприклад, для відновлення свіжості або поліпшення якості виробу за допомогою речовини. Рівень техніки Даний винахід описаний тут стосовно до "виробів тютюнової промисловості". Під виробом тютюнової промисловості тут розуміється будь-який вид товару, який виробляється або продається тютюновою промисловістю, що звичайно включає а) сигарети, сигарили, сигари, тютюн для трубок або сигарет-самокруток (на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну або замінників тютюну); б) вироби, не призначені для паління, що включають тютюн, похідні тютюну, розпушений тютюн, порошковий тютюн або замінники тютюну, наприклад, нюхальний тютюн, снюс, пресований тютюн і вироби, що нагріваються без горіння; і в) вироби, що не містять тютюну, наприклад, аерозольні впакування, інгалятори, пастилки й жувальна гумка. Цей перелік не претендує на вичерпну повноту й наведений тільки для ілюстрації номенклатури виробів, які виробляються і продаються тютюновою промисловістю. Добре відомі сигарети з додаванням ментолу, що включають сигарети на основі тютюну, до якого доданий ментоловий ароматизатор. Вживаючи такі сигарети, користувач відчуває смак ментолу. Сигарети впаковуються й продаються споживачам у сигаретних пачках, які звичайно герметично закриваються у процесі виготовлення для збереження свіжості виробів, що містяться у них. Однак же, після розкриття пачки, свіжість виробів із часом погіршується. Тютюн у сигаретах після розкриття пачки може придбати неприйнятну сухість. Крім того, у процесі виготовлення сигарети можуть бути піддані ароматизації, наприклад, ментолом, і згодом ментоловий ароматизатор може звітрюватися з виробів, у результаті чого рівень смаку ментолу, що відчувається споживачем, у виробі виявляється нижче заданого виробником. Зрештою, ароматизатор виробу, що перебуває у розкритій пачці, може бути втрачений настільки, що виріб стає неприйнятним для споживача. Сутність винаходу У даному винаході пропонується пачка для виробів тютюнової промисловості, яка включає корпус, що утворює порожнину, в якій може розташовуватися декілька виробів тютюнової промисловості, і носій, розміщений у пачку або на неї, в якому розміщена речовина для зміни характеристик виробів тютюнової промисловості, що перебувають у пачці, який включає прокладку, просочену речовиною, і відокремлювану смужку, прикріплену до носія так, що при її видаленні речовина виділяється з носія у пачку для його поглинання виробами тютюнової промисловості. Таким чином, речовина, наприклад ароматизуюча речовина, може бути введена у пачку для її поглинання виробами тютюнової промисловості, що перебувають у пачці, наприклад, для його заповнення або поліпшення виробів на період передбачуваного споживання виробу. Пачка може включати зовнішню оболонку, внутрішній каркас і кришку, при цьому прокладка й смужка розташовуються між зовнішньою оболонкою й внутрішнім каркасом, а частина смужки виступає під кришку так, що коли вона відкрита, смужка може бути захоплена вручну й відділена від прокладки, для виділення речовини з прокладки. Прокладка може бути прикріплена до зовнішньої оболонки, а між зовнішньою оболонкою й прокладкою може бути встановлена мембрана для запобігання проходження речовини, що перебуває у прокладці, у зовнішню оболонку. У зовнішній оболонці може бути зроблене вікно, що перекриває смужку й дозволяє візуально визначити, чи витягнута смужка з пачки. Внутрішній каркас в області під вікном у зовнішній оболонці може зовні відрізнятися від смужки. Для передачі речовини від прокладки всередину порожнини може бути використаний ґніт, що може становити частину корпусу. Ґніт може бути розташований так, щоб направляти речовину, яка виділяється з носія, у задану частину порожнини. Внутрішній каркас може бути проникним для речовини, що перебуває у носії, і може виконувати функцію ґнота. Речовина, розміщена у носій, може включати ароматизуючу речовину, наприклад, ментол, або таку речовину як вода, для повернення свіжості сухим і вивітрілим виробам, без їх додаткової ароматизації. Винахід також включає набір для виготовлення пачки й спосіб виготовлення. Короткий опис креслень Далі, як приклад, приводиться опис варіантів здійснення даного винаходу з посиланнями на прикладені креслення, на яких: 1 UA 103520 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 1 представлене схематичне креслення пачки для виробів тютюнової промисловості, що містить сигарети; на фіг. 2 представлена пачка, показана на фіг. 1, з відкритою кришкою, з показаною відривною смужкою; на фіг. 3А представлений вигляд попереду пачки, показаної на фіг. 1; на фіг. 3Б представлений вертикальний переріз пачки, показаної на фіг.3А, по лінії В-В; на фіг. 4 представлений перспективний вигляд пачки, показаної на фіг. 1, з відкритою кришкою й відривною смужкою у процесі видалення; на фіг. 5 представлена пачка, показана на фіг. 4, з видаленою відривною смужкою й відкритою кришкою; і на фіг. 6 представлена пачка, показана на фіг. 5, з видаленою відривною смужкою й закритою кришкою. Докладний опис На фіг. 1, 2 і 3 показана у цілому прямокутна пачка 1, що включає основний корпус 2 із відкидною кришкою 3, в якому перебуває два ряди сигарет 4 із фільтром, кожен з яких включає тютюновий стрижень 4А і фільтр 4В. У процесі виготовлення, сигарети 4 можуть бути просочені ароматизатором, наприклад, ментолом, і укладені в обгортку 5, наприклад, металеву фольгу, для збереження свіжості. Сигарети в обгортці 5 перебувають всередині внутрішнього каркаса 30, що щільно охоплюється зовнішньою оболонкою 25 основного корпусу 2. Внутрішній каркас 30 може бути виконаний з у цілому пористого картонного матеріалу, у той час як зовнішня оболонка 25 покрита печаткою й тисненням, що робить її практично непроникною, що сприяє втриманню ароматизатора у тютюні сигарет. Крім того, пачка 1 може бути обгорнена у целофанову обгортку (не показана) для герметизації пачки. На передній панелі 33 пачки 1, між внутрішнім каркасом 30 і зовнішньою оболонкою 25, розташована у цілому прямокутна еластична відривна смужка 32 з картону або пластичного матеріалу. Кінець 32А відривної смужки 32, який можна захопити вручну, оголюється при відкриванні кришки 3, виступаючи над верхньою крайкою 33А передньої панелі 33 основного корпусу 2. Відривна смуга проходить до нижнього краю 33В передньої панелі основного корпусу 2. Область 32В у самому нижньому кінці відривної смужки 32 перекриває носій у вигляді прокладки 34, просоченої рідиною, яка може включати ароматизуючу речовину або ароматизатор, і яка прикріплена зсередини до передньої панелі 33 основного корпусу. Прокладка 34 може бути зроблена з вбираючого паперу, картону або іншого подібного матеріалу. Прокладка 34 може бути приклеєна зсередини до поверхні 33 і може включати непористу мембрану для запобігання поглинання ароматизатора у передній панелі 33. Неприклеєна поверхня 35 прокладки 34 покрита відривною смужкою 32 в області 32В, з якою вона може бути злегка склеєна, або рознімно скріплена. Область 32В відривної смужки діє як бар'єр, що запобігає проникненню рідини з прокладки 34 у внутрішній каркас, коли розташування відривної смужки відповідає фіг. 2 і 3. Зовнішня панель 33 пачки 1 включає вікно 35, яке може бути у формі характерного логотипу, що відкриває частину відривної смужки 32, завдяки чому є можливість зовні пачки 1 бачити частину смужки. Частина внутрішнього каркаса 30, що лежить за вікном 35, може виглядати поіншому у порівнянні з частиною відривної смужки, що видна крізь вікно 35, і може бути іншого кольору. Використання відривної смужки ілюструється на фіг. 4, 5 і 6. Коли прокладка 34 просочена ароматизатором, видалення відривної смужки може бути використане для заповнення або введення ароматизатора з прокладки 34 у сигарети 4 всередину пачки 1. Для цього, користувач відкриває кришку 3 і вручну витягає відривну смужку 32, як показано на фіг. 4. У результаті, відривна смужка 32 відділяється від просоченої ароматизатором прокладки 34, після чого ароматизатор може бути поглинений у внутрішньому каркасі 30, що діє як ґніт, який передає ароматизатор до тютюнових стрижнів 4В, що цими стрижнями поглинаються. Таким чином, якщо у пачці перебувають ментолові сигарети, прокладка 34 може бути просочена рідиною, що містить ментол, яка використовується для заповнення ментолового ароматизатора у сигаретах, наприклад, якщо пачка 1 була раніше розкрита й частина ментолового ароматизатора, закладеного при виготовленні сигарет, розсіялася. В альтернативному варіанті, прокладка може бути використана для введення іншого ароматизатора або рідини у сигарети, які не обов'язково піддавалися ароматизації при виготовленні. Ароматизатор може бути введений через внутрішній каркас 30, що діє як ґніт, вибірково у різні частини сигарет, наприклад, вибірково у тютюнові стрижні 4В, замість фільтрів 4А, за рахунок того, що фільтри 4А перебувають у верхній частині пачки, більше віддаленій від 2 UA 103520 C2 5 10 15 20 25 30 35 40 45 прокладки 34, ніж тютюнові стрижні 4В. Крім того, конфігурація внутрішнього каркаса 30 може забезпечувати формування роздільних капілярних каналів (не показані) для доставки рідини від прокладки 34 до різних частин тютюнових стрижнів сигарет. Крім того, у модифікації може бути включений ґніт (не показаний), відділений від внутрішнього каркаса 30. В альтернативному варіанті, замість використання як ґніт внутрішнього каркаса 30, у прокладки 30 може бути безпосередній зв'язок із внутрішнім простором пачки 1 і, виходить, з виробами тютюнової промисловості. Для цього внутрішній каркас 30 може забезпечувати прямий доступ від прокладки 30 до сигарет 4, завдяки спеціальній формі в області прокладки або наявності отвору у цій області. На фіг. 5 показана пачка 1 з витягнутою смужкою 32. Область 30А внутрішнього каркаса 30, що лежить за вікнами 35, має колір, що відрізняється від кольору відривної смужки 32. Наприклад, коли у прокладці 34 є ментоловий ароматизатор, область 30А може бути зеленого кольору, тому, коли вона оголюється після видалення відривної смужки, цей колір дає візуальну індикацію, що у сигарети у пачці 1 був уведений додатковий ментол. На фіг. 6 показана пачка 1, коли кришка 3 закрита після добування відривної смужки 32, і видна оголена область 30А. Виготовлення пачки може виконуватися шляхом згинання й склеювання першої заготівлі для формування зовнішньої оболонки 25, що включає основний корпус 2 і кришку 3, з прокладкою, попередньо просоченою рідким ароматизатором і приклеєною до внутрішньої поверхні панелі заготівлі, яка формує передню панель 33 пачки 1. У звичайній в іншому пакувальній (сигаретопакувальній) машині для виготовлення пачок з відкидними кришками, може використовуватися модифікований вузол подачі купонів/вкладок для прикріплення прокладки 34 до внутрішнього каркаса. Відривна смужка 32 прикріплена до прокладки 34 з можливістю відділення. Ці частини можуть бути прикріплені за допомогою термоклею. Сигарети 4 загорнені в обгортку 5 з фольги й поміщені у внутрішній каркас 30, який, у свою чергу, сформований згинанням із другої заготівлі з пористого картону, і складання з сигарет і внутрішнього каркаса, що вийшло, вкладені у зовнішню оболонку так, що відривна смужка 32 виявляється між внутрішнім каркасом 30 і зовнішньою оболонкою 25. Для гарантії того, що прокладка 34 і відривна смужка 32 розміщені з потрібною точністю, до формування зовнішньої оболонки може використовуватися встаткування сполучення. В альтернативному варіанті, прокладка 34 може бути заздалегідь підготовлена й приклеєна до заготівлі внутрішнього каркаса, перед тим, як заготівля попадає у сигаретопакувальну машину. Даний винахід був описаний вище стосовно до вдосконалювання використання ароматизуючих речовин у виробах тютюнової промисловості, наприклад, ментолу й інших ароматизаторів. Однак даний винахід може бути використаний і для розподілу й інших ароматичних продуктів, води або зволожувачів, які можуть бути використані для надання свіжості сухим і вивітрілим виробам без їх додаткової ароматизації. Тому прокладка 34 може бути просочена замість ментолу іншими ароматичними продуктами, наприклад, м'ятою кучерявою або м'ятою перцевою, водою або зволожувачами, як це було описано вище. Таким чином, прокладка може бути використана з будь-якими придатними речовинами для зміни характеристик виробів тютюнової промисловості, що перебувають у пачці. Крім того, смужка 32, що включає відривну смужку, може мати іншу конфігурацію. Наприклад, смужка може перекривати тільки прокладку 34 і включати прикріплений до неї відрізок шнура, який може виходити під кришку, дозволяючи витягти смужку, потягнувши за нього. Фахівці можуть уявити собі й інші варіанти здійснення даного винаходу, що не виходять за межі вимог винаходу, які визначені формулою. ФОРМУЛА ВИНАХОДУ 50 55 1. Пачка для виробів тютюнової промисловості, що включає: корпус, що утворює порожнину, в якій може розташовуватися декілька виробів тютюнової промисловості, і має зовнішню оболонку, внутрішній каркас і кришку; і носій, поміщений у пачку й пристосований для розміщення речовини для зміни характеристик виробів тютюнової промисловості, що перебувають у пачці; причому носій включає прокладку, просочену речовиною, і відокремлювану смужку, які розташовуються між зовнішньою оболонкою й внутрішнім каркасом, а частина смужки виступає у кришку так, що при відкритій кришці смужка може бути захоплена вручну й витягнута з відділенням від прокладки для виділення речовини з прокладки всередину пачки. 3 UA 103520 C2 5 10 15 20 25 30 35 40 45 2. Пачка за п. 1, в якій прокладка прикріплена до зовнішньої оболонки, а між зовнішньою оболонкою й прокладкою є мембрана для запобігання проходженню речовини, що перебуває у прокладці, у зовнішню оболонку. 3. Пачка за п. 1 або 2, що має вікно у зовнішній оболонці, яке перекриває смужку й дозволяє візуально визначити, чи витягнута смужка з пачки. 4. Пачка за п. 3, в якій внутрішній каркас в області під вікном у зовнішній оболонці зовні відрізняється від смужки. 5. Пачка за будь-яким із попередніх пунктів, що включає ґніт для передачі всередині порожнини речовини, що виділяється з прокладки. 6. Пачка за п. 5, в якій ґніт може становити частину корпусу. 7. Пачка за п. 5 або 6, в якій ґніт розташований так, щоб направляти речовину, яка виділяється з носія, у задану частину порожнини. 8. Пачка за п. 7, в якій вироби тютюнової промисловості, розташовані у пачці, являють собою курильні вироби з фільтром, а згадана задана частина порожнини розташована у віддаленні від крайньої області для розташування фільтрів. 9. Пачка за п. 1, в якій внутрішній каркас може бути проникним для розміщеної у носії речовини. 10. Пачка за будь-яким із попередніх пунктів, в якій речовина, розміщена у носії, включає ароматизуючу речовину або речовину для повернення свіжості сухим і вивітрилим виробам без їх додаткової ароматизації. 11. Пачка за будь-яким із попередніх пунктів, в якій речовина, розміщена у носії, є ментолом. 12. Пачка за будь-яким із попередніх пунктів, в якій речовина, розміщена у носії, є водою. 13. Пачка за будь-яким із попередніх пунктів, що містить курильні вироби. 14. Пачка за будь-яким із попередніх пунктів, що містить сигарети, ароматизовані ментолом. 15. Набір для формування пачки для виробів тютюнової промисловості за п. 1, що включає: першу заготівку, яка може складатися для формування зовнішньої оболонки пачки з кришкою, що відкривається, і другу заготівку, яка може складатися для формування внутрішнього каркаса для розміщення у ньому виробів тютюнової промисловості, вкладеного всередину зовнішньої оболонки, і носій для розташування між внутрішнім каркасом і зовнішньою оболонкою, пристосований для розміщення речовини для зміни характеристик виробів тютюнової промисловості, що знаходяться у пачці, і включає прокладку, що просочується згаданою речовиною, і смужку, що витягається, прикріплену до носія так, що після її видалення речовина виділяється з носія у пачку, і частина якої виходить під кришку так, що при відкритій кришці смужку можна захопити вручну й витягти з відділенням від прокладки для виділення речовини з прокладки всередину пачки. 16. Спосіб виготовлення пачки для виробів тютюнової промисловості, у якому: формують корпус, що утворює порожнину, в яку може бути розміщено декілька виробів тютюнової промисловості, і включає зовнішню оболонку, внутрішній каркас і кришку, і поміщають у пачку носій речовини для зміни характеристик виробів тютюнової промисловості, що перебувають у пачці, який включає прокладку, просочену згаданою речовиною, і смужку, що витягається, прикріплену до носія, причому прокладку й смужку розташовують між зовнішньою оболонкою й внутрішнім каркасом, а частина смужки виходить під кришку так, що при відкритій кришці смужка може бути захоплена вручну й витягнута з відділенням від прокладки для виділення речовини з прокладки всередину пачки. 17. Спосіб за п. 16, у якому прикріплюють носій до заготівки й складають заготівку для формування внутрішнього каркаса. 18. Спосіб за п. 16 або 17, у якому приклеюють носій до внутрішнього каркаса. 4 UA 103520 C2 5 UA 103520 C2 6 UA 103520 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
