Інгалятор для введення сухого порошку

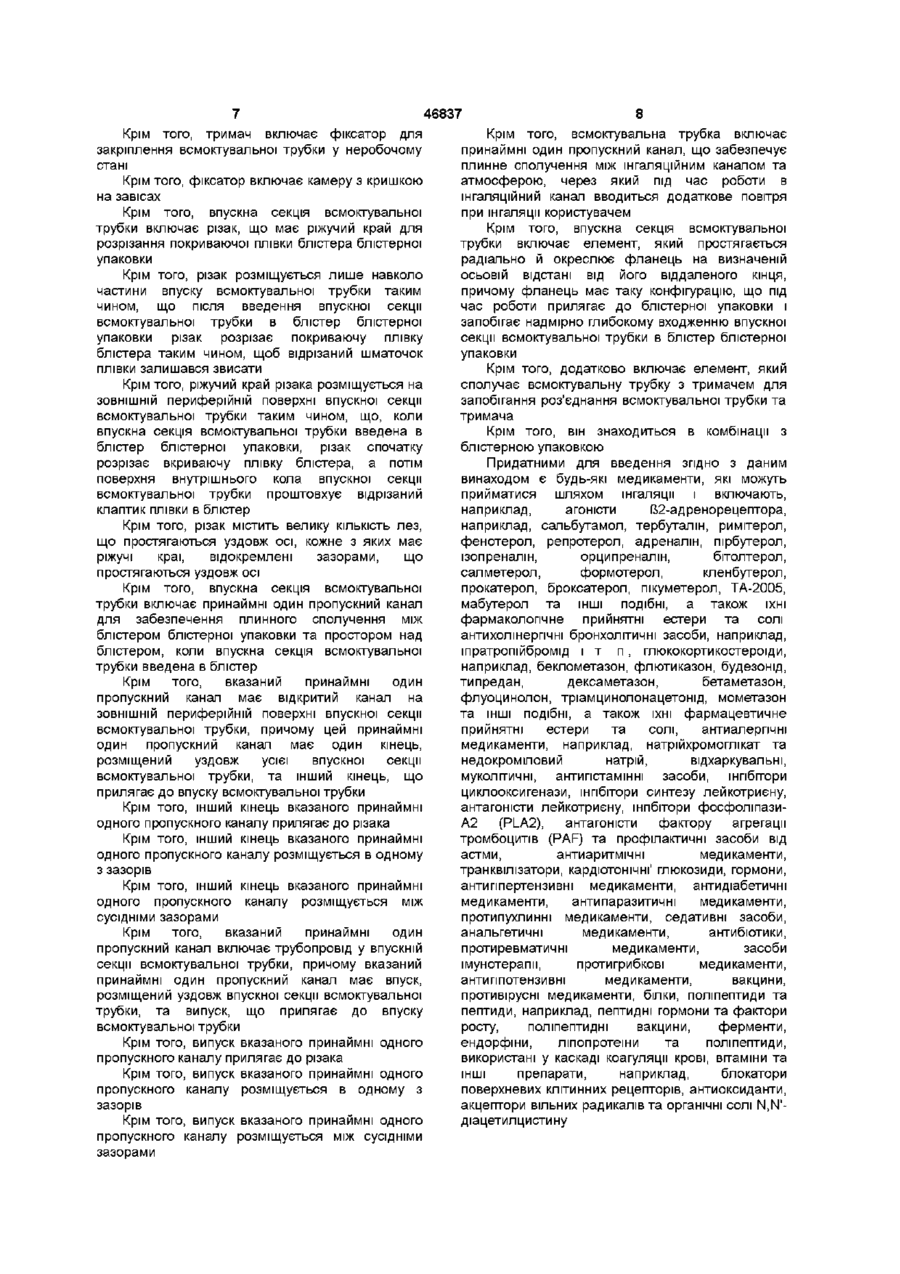

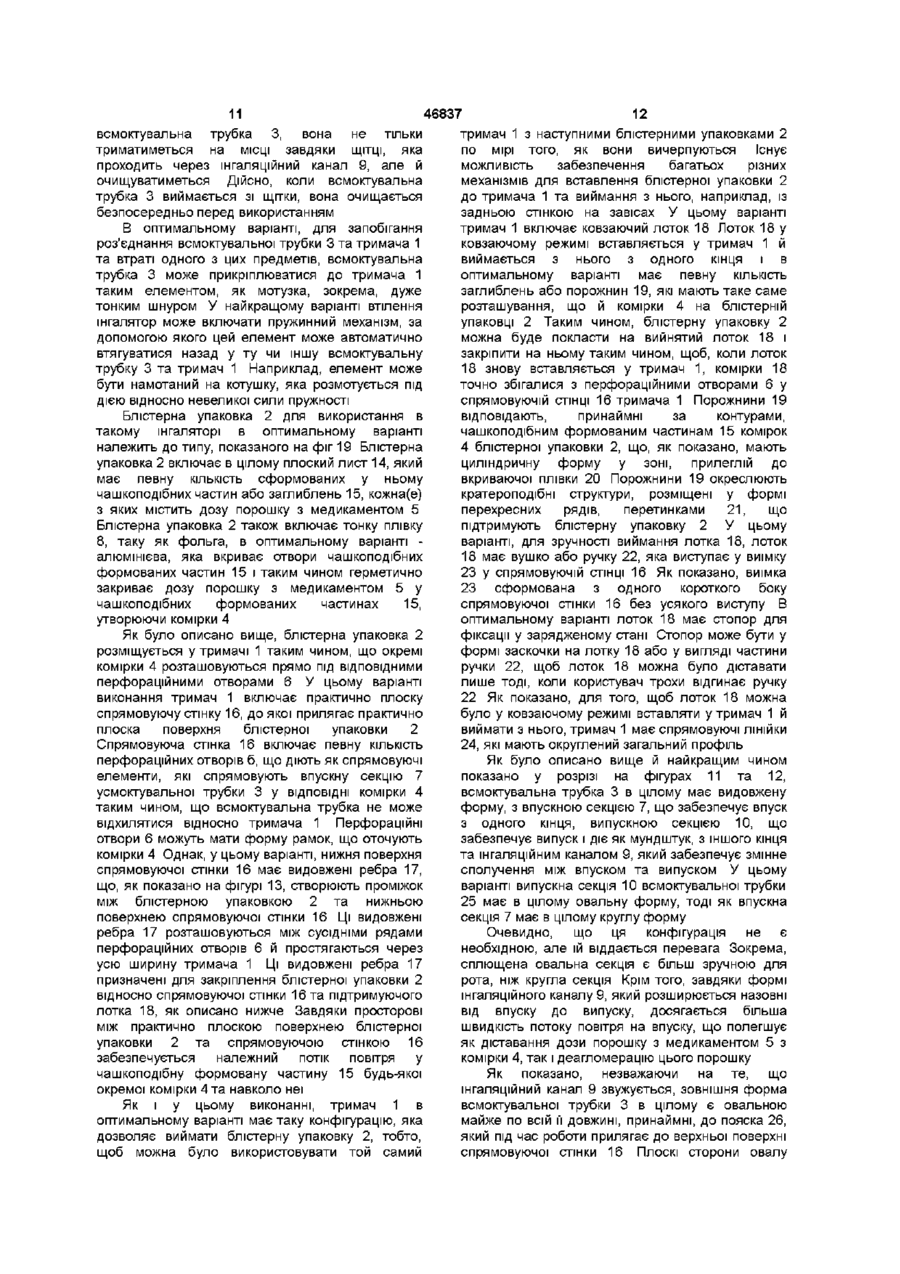

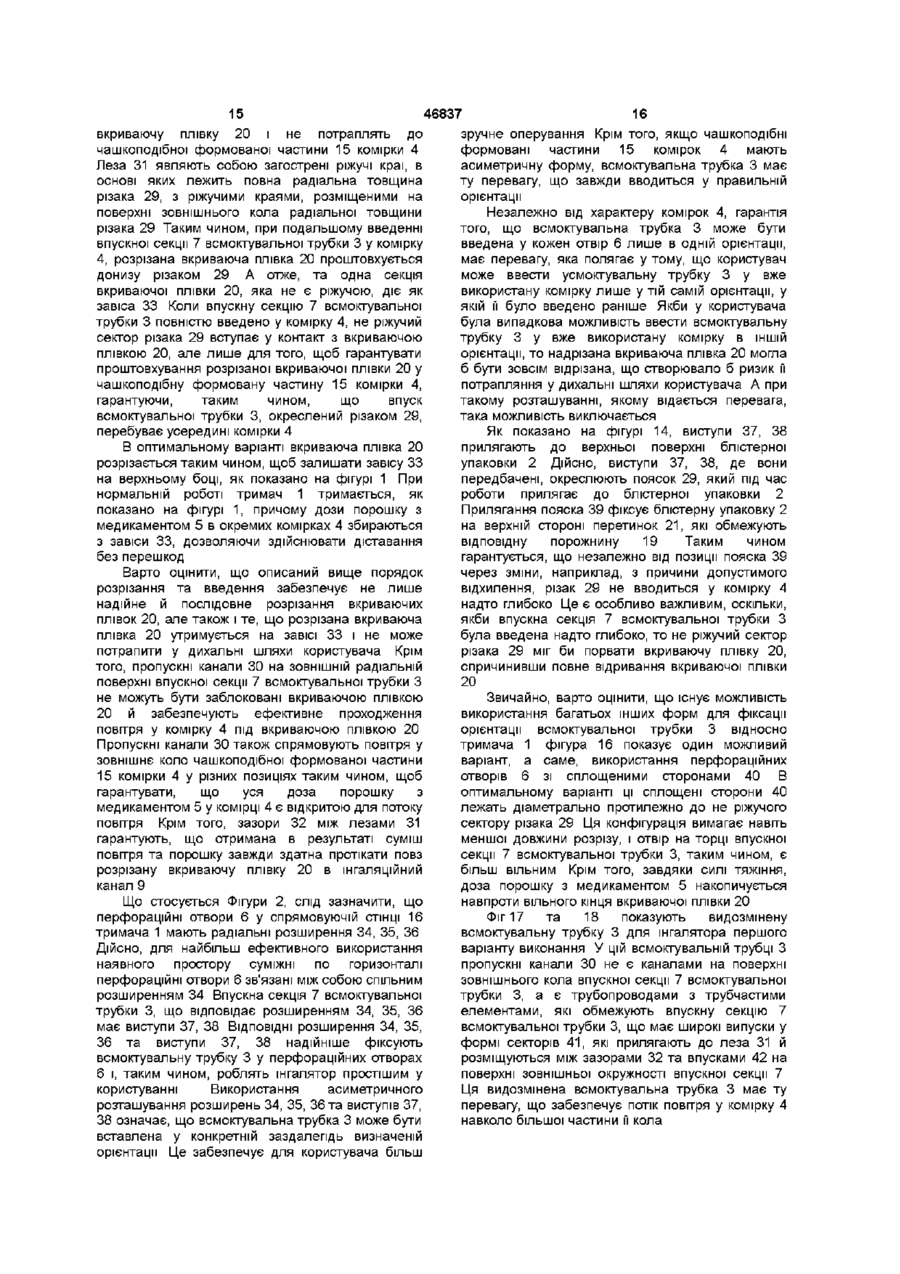

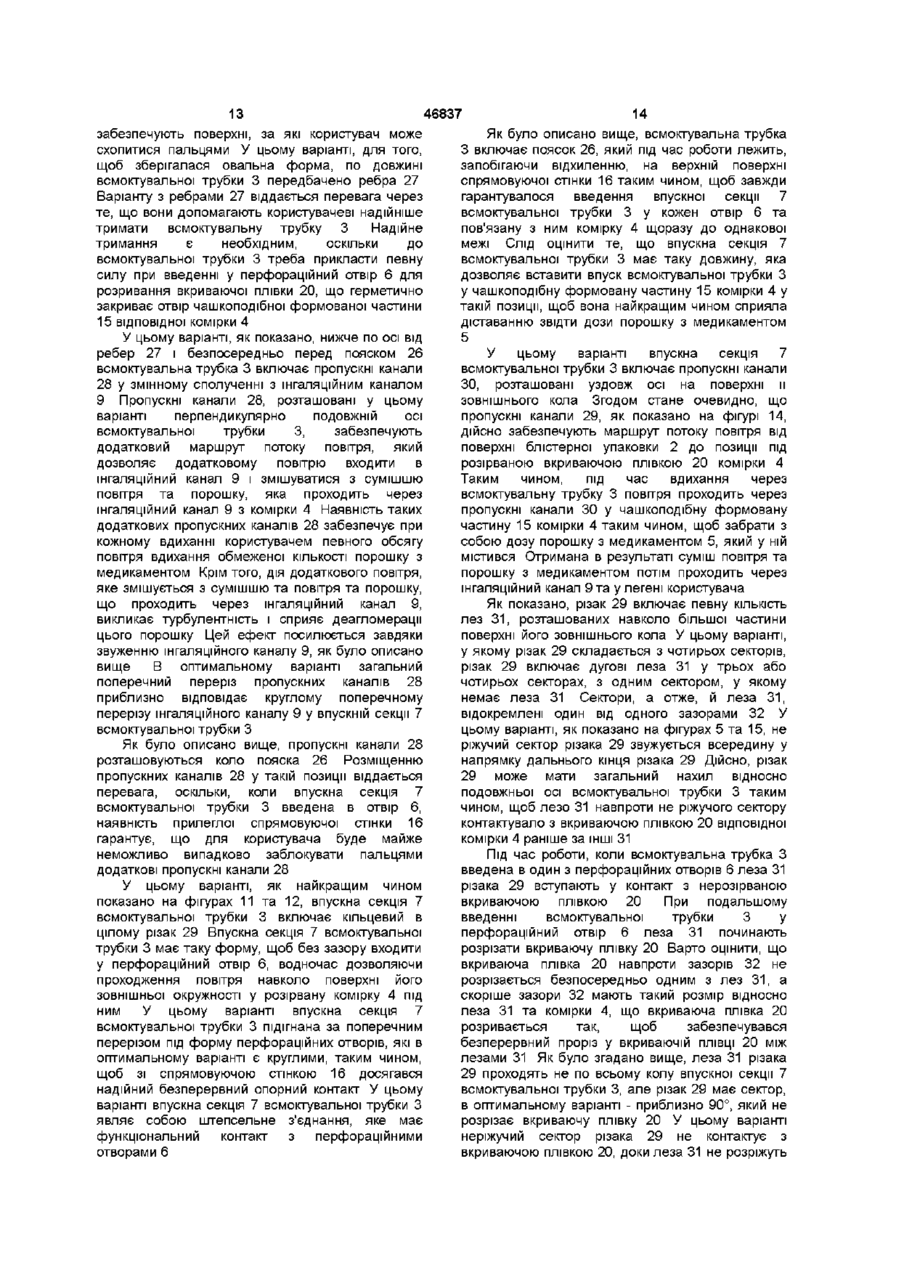

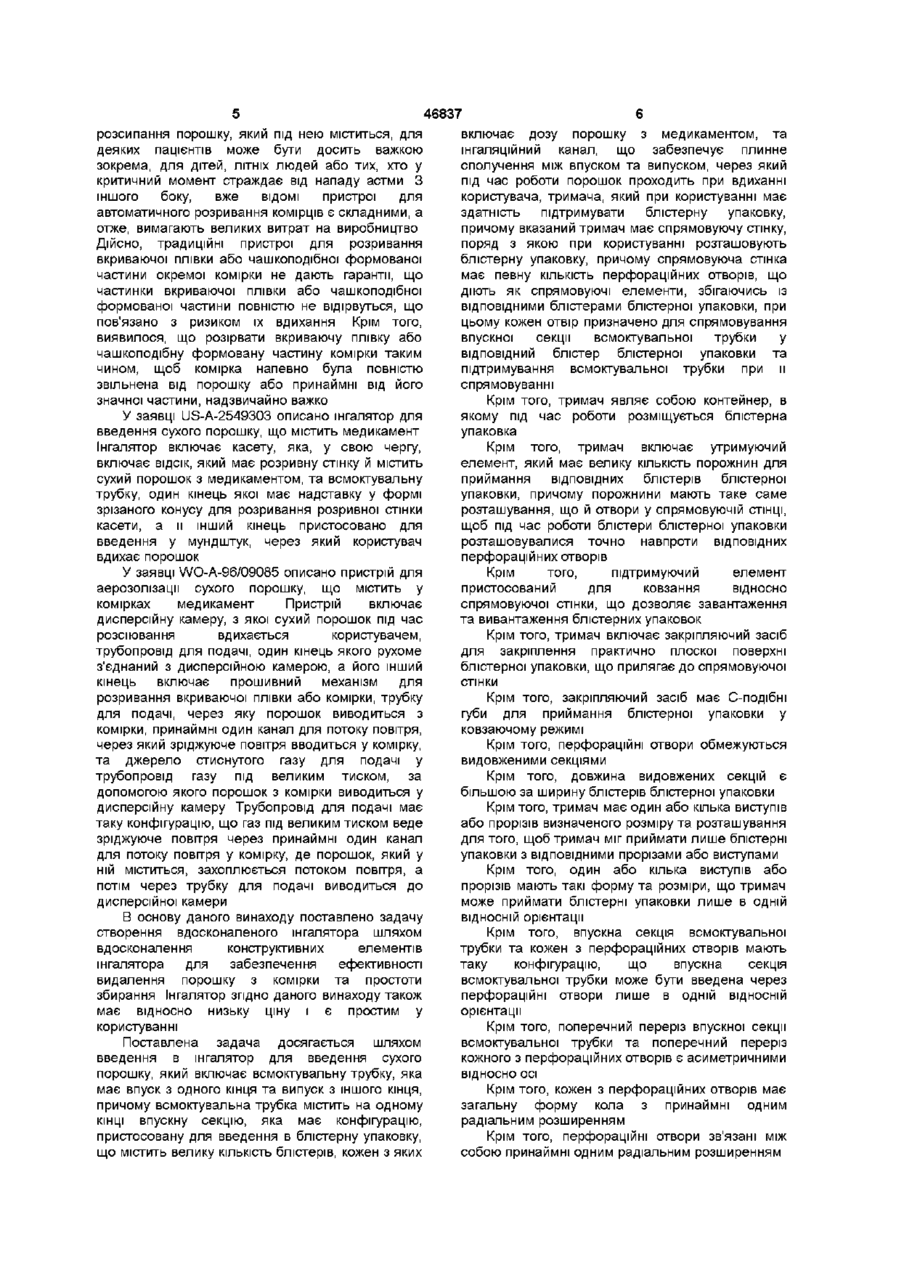

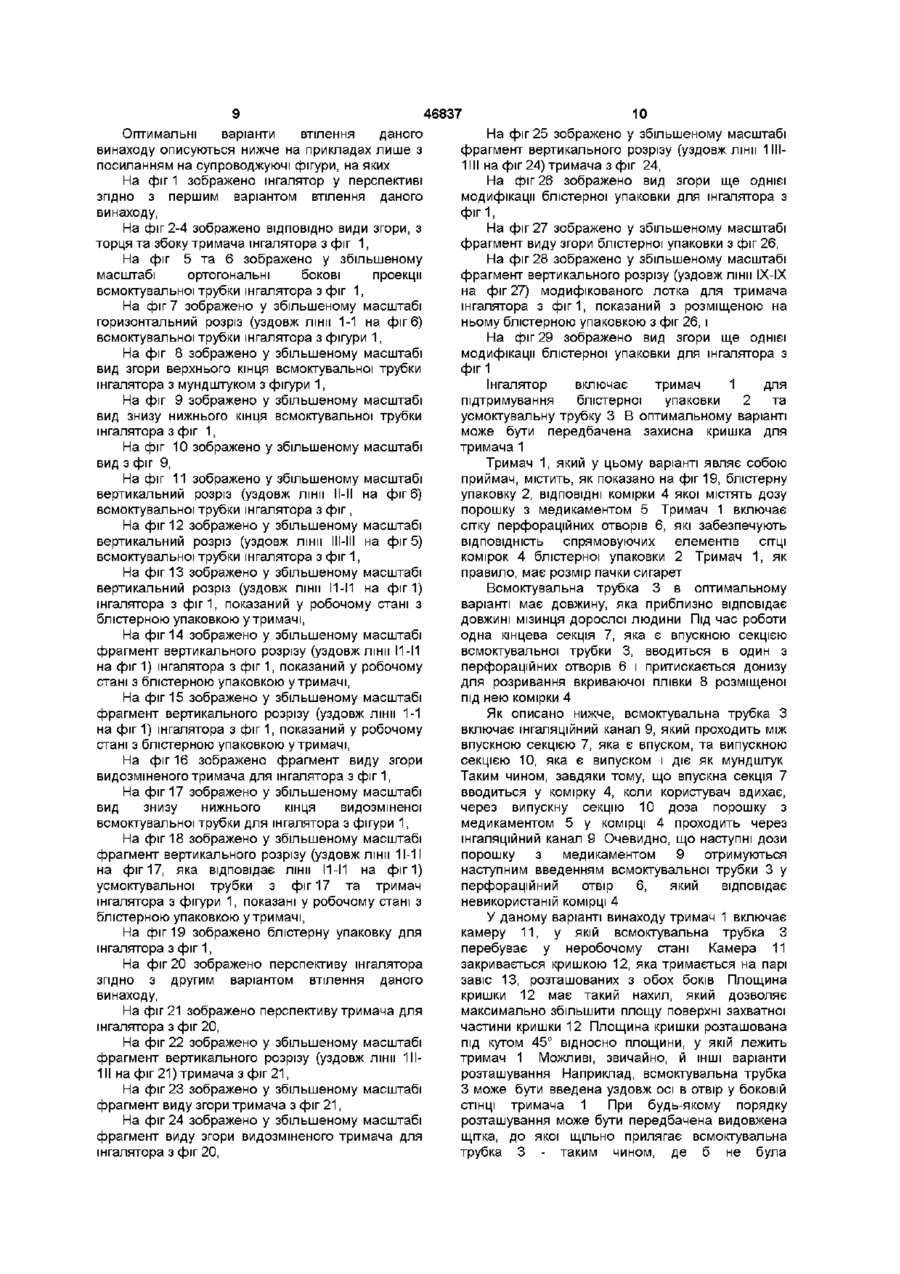

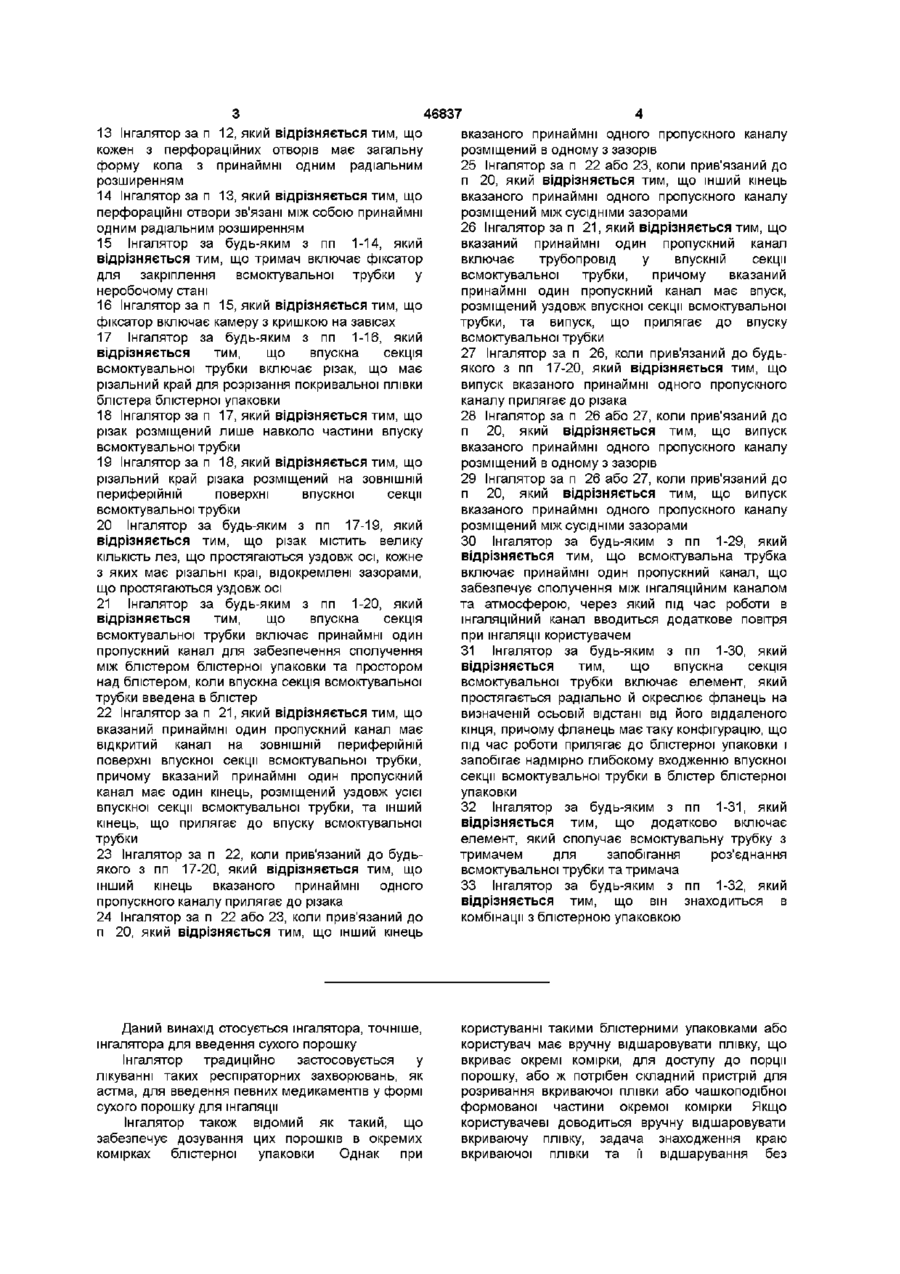

1 Інгалятор для введення сухого порошку, який включає всмоктувальну трубку, яка має впуск з одного кінця та випуск з іншого кінця, причому всмоктувальна трубка містить на одному КІНЦІ впускну секцію, яка має конфігурацію, пристосовану для введення в блістерну упаковку, що містить велику КІЛЬКІСТЬ блістерів, кожен з яких включає дозу порошку з медикаментом, та інгаляційний канал, що забезпечує сполучення між впуском та випуском, через який під час роботи порошок проходить при вдиханні користувача, який відрізняється тим, що додатково включає тримач, який при користуванні має здатність підтримувати блістерну упаковку, причому вказаний тримач має спрямовуючу стінку, поряд з якою при користуванні розташовують блістерну упаковку, причому спрямовуюча стінка має певну КІЛЬКІСТЬ перфораційних отворів, що діють як спрямовуючі елементи, збігаючись із ВІДПОВІДНИМИ блістерами блістерної упаковки, при цьому кожен отвір призначено для спрямовування впускної секції всмоктувальної трубки у ВІДПОВІДНИЙ блістер блістерної упаковки та підтримування всмоктувальної трубки при и спрямовуванні 2 Інгалятор за п 1, який відрізняється тим, що тримач являє собою контейнер, в якому під час роботи розміщується блістерна упаковка 3 Інгалятор за п 2, який відрізняється тим, що тримач включає утримуючий елемент, який має велику КІЛЬКІСТЬ порожнин для приймання ВІДПОВІДНИХ блістерів блістерної упаковки, причому порожнини мають таке саме розташування, що й отвори у спрямовуючій СТІНЦІ, щоб під час роботи блістери блістерної упаковки розташовувалися точно навпроти ВІДПОВІДНИХ перфораційних отворів 4 Інгалятор за п 3, який відрізняється тим, що підтримуючий елемент виконано з можливістю ковзання відносно спрямовуючої стінки, що дозволяє завантаження та вивантаження блістерних упаковок 5 Інгалятор за п 1, який відрізняється тим, що тримач включає закріплюючий засіб для закріплення практично плоскої поверхні блістерної упаковки, що прилягає до спрямовуючої стінки 6 Інгалятор за п 5, який відрізняється тим, що закріплюючий засіб має С-подібні губи для приймання блістерної упаковки у ковзаючому режимі 7 Інгалятор за п 5 або 6, який відрізняється тим, що перфораційні отвори обмежені видовженими секціями 8 Інгалятор за п 7, який відрізняється тим, що довжина видовжених секцій є більшою за ширину блістерів блістерної упаковки 9 Інгалятор за будь-яким з пп 1-8, який відрізняється тим, що тримач має один або кілька виступів або прорізів визначеного розміру та розташування їх таким чином, щоб тримач міг приймати лише блістерні упаковки з ВІДПОВІДНИМИ прорізами або виступами 10 Інгалятор за п 9, який відрізняється тим, що один або кілька виступів або прорізів мають такі форму та розміри, що тримач може приймати блістерні упаковки лише в одній ВІДНОСНІЙ орієнтації 11 Інгалятор за будь-яким з пп 1-10, який відрізняється тим, що впускна секція всмоктувальної трубки та кожен з перфораційних отворів мають таку конфігурацію, що впускна секція всмоктувальної трубки може бути введена через перфораційні отвори лише в одній ВІДНОСНІЙ орієнтації 12 Інгалятор за п 11, який відрізняється тим, що поперечний переріз впускної секції всмоктувальної трубки та поперечний переріз кожного з перфораційних отворів є асиметричними відносно осі О і со 00 (О 46837 13 Інгалятор за п 12, який відрізняється тим, що кожен з перфораційних отворів має загальну форму кола з принаймні одним радіальним розширенням 14 Інгалятор за п 13, який відрізняється тим, що перфораційні отвори зв'язані між собою принаймні одним радіальним розширенням 15 Інгалятор за будь-яким з пп 1-14, який відрізняється тим, що тримач включає фіксатор для закріплення всмоктувальної трубки у неробочому стані 16 Інгалятор за п 15, який відрізняється тим, що фіксатор включає камеру з кришкою на завісах 17 Інгалятор за будь-яким з пп 1-16, який відрізняється тим, що впускна секція всмоктувальної трубки включає різак, що має різальний край для розрізання покривальної плівки блістера блістерної упаковки 18 Інгалятор за п 17, який відрізняється тим, що різак розміщений лише навколо частини впуску всмоктувальної трубки 19 Інгалятор за п 18, який відрізняється тим, що різальний край різака розміщений на ЗОВНІШНІЙ периферійній поверхні впускної секції всмоктувальної трубки 20 Інгалятор за будь-яким з пп 17-19, який відрізняється тим, що різак містить велику КІЛЬКІСТЬ лез, що простягаються уздовж осі, кожне з яких має різальні краї, відокремлені зазорами, що простягаються уздовж осі 21 Інгалятор за будь-яким з пп1-20, який відрізняється тим, що впускна секція всмоктувальної трубки включає принаймні один пропускний канал для забезпечення сполучення між блістером блістерної упаковки та простором над блістером, коли впускна секція всмоктувальної трубки введена в блістер 22 Інгалятор за п 21, який відрізняється тим, що вказаний принаймні один пропускний канал має відкритий канал на ЗОВНІШНІЙ периферійній поверхні впускної секції всмоктувальної трубки, причому вказаний принаймні один пропускний канал має один кінець, розміщений уздовж усієї впускної секції всмоктувальної трубки, та інший кінець, що прилягає до впуску всмоктувальної трубки 23 Інгалятор за п 22, коли прив'язаний до будьякого з пп 17-20, який відрізняється тим, що інший кінець вказаного принаймні одного пропускного каналу прилягає до різака 24 Інгалятор за п 22 або 23, коли прив'язаний до п 20, який відрізняється тим, що інший кінець вказаного принаймні одного пропускного каналу розміщений в одному з зазорів 25 Інгалятор за п 22 або 23, коли прив'язаний до п 20, який відрізняється тим, що інший кінець вказаного принаймні одного пропускного каналу розміщений між сусідніми зазорами 26 Інгалятор за п 21, який відрізняється тим, що вказаний принаймні один пропускний канал включає трубопровід у впускній секції всмоктувальної трубки, причому вказаний принаймні один пропускний канал має впуск, розміщений уздовж впускної секції всмоктувальної трубки, та випуск, що прилягає до впуску всмоктувальної трубки 27 Інгалятор за п 26, коли прив'язаний до будьякого з пп 17-20, який відрізняється тим, що випуск вказаного принаймні одного пропускного каналу прилягає до різака 28 Інгалятор за п 26 або 27, коли прив'язаний до п 20, який відрізняється тим, що випуск вказаного принаймні одного пропускного каналу розміщений в одному з зазорів 29 Інгалятор за п 26 або 27, коли прив'язаний до п 20, який відрізняється тим, що випуск вказаного принаймні одного пропускного каналу розміщений між сусідніми зазорами 30 Інгалятор за будь-яким з пп 1-29, який відрізняється тим, що всмоктувальна трубка включає принаймні один пропускний канал, що забезпечує сполучення між інгаляційним каналом та атмосферою, через який під час роботи в інгаляційний канал вводиться додаткове повітря при інгаляції користувачем 31 Інгалятор за будь-яким з пп 1-30, який відрізняється тим, що впускна секція всмоктувальної трубки включає елемент, який простягається радіально й окреслює фланець на визначеній осьовій відстані від його віддаленого кінця, причому фланець має таку конфігурацію, що під час роботи прилягає до блістерної упаковки і запобігає надмірно глибокому входженню впускної секції всмоктувальної трубки в блістер блістерної упаковки 32 Інгалятор за будь-яким з пп 1-31, який відрізняється тим, що додатково включає елемент, який сполучає всмоктувальну трубку з тримачем для запобігання роз'єднання всмоктувальної трубки та тримача 33 Інгалятор за будь-яким з пп 1-32, який відрізняється тим, що він знаходиться в комбінації з блістерною упаковкою Даний винахід стосується інгалятора, точніше, інгалятора для введення сухого порошку Інгалятор традиційно застосовується у лікуванні таких респіраторних захворювань, як астма, для введення певних медикаментів у формі сухого порошку для інгаляції Інгалятор також відомий як такий, що забезпечує дозування цих порошків в окремих комірках блістерної упаковки Однак при користуванні такими блістерними упаковками або користувач має вручну відшаровувати плівку, що вкриває окремі комірки, для доступу до порції порошку, або ж потрібен складний пристрій для розривання вкриваючої плівки або чашкоподібної формованої частини окремої комірки Якщо користувачеві доводиться вручну відшаровувати вкриваючу плівку, задача знаходження краю вкриваючої плівки та її відшарування без 46837 розсипання порошку, який під нею міститься, для деяких пацієнтів може бути досить важкою зокрема, для дітей, ЛІТНІХ людей або тих, хто у критичний момент страждає від нападу астми З іншого боку, вже ВІДОМІ пристрої для автоматичного розривання комірців є складними, а отже, вимагають великих витрат на виробництво Дійсно, традиційні пристрої для розривання вкриваючої плівки або чашкоподібної формованої частини окремої комірки не дають гаранти, що частинки вкриваючої плівки або чашкоподібної формованої частини повністю не відірвуться, що пов'язано з ризиком їх вдихання Крім того, виявилося, що розірвати вкриваючу плівку або чашкоподібну формовану частину комірки таким чином, щоб комірка напевно була повністю звільнена від порошку або принаймні від його значної частини, надзвичайно важко У заявці US-A-2549303 описано інгалятор для введення сухого порошку, що містить медикамент Інгалятор включає касету, яка, у свою чергу, включає ВІДСІК, який має розривну стінку й містить сухий порошок з медикаментом, та всмоктувальну трубку, один кінець якої має надставку у формі зрізаного конусу для розривання розривної стінки касети, а и інший кінець пристосовано для введення у мундштук, через який користувач вдихає порошок У заявці WO-A-96/09085 описано пристрій для аерозолізацм сухого порошку, що містить у комірках медикамент Пристрій включає дисперсійну камеру, з якої сухий порошок під час розсіювання вдихається користувачем, трубопровід для подачі, один кінець якого рухоме з'єднаний з дисперсійною камерою, а його інший кінець включає прошивний механізм для розривання вкриваючої плівки або комірки, трубку для подачі, через яку порошок виводиться з комірки, принаймні один канал для потоку повітря, через який зріджуюче повітря вводиться у комірку, та джерело стиснутого газу для подачі у трубопровід газу під великим тиском, за допомогою якого порошок з комірки виводиться у дисперсійну камеру Трубопровід для подачі має таку конфігурацію, що газ під великим тиском веде зріджуюче повітря через принаймні один канал для потоку повітря у комірку, де порошок, який у ній міститься, захоплюється потоком повітря, а потім через трубку для подачі виводиться до дисперсійної камери включає дозу порошку з медикаментом, та інгаляційний канал, що забезпечує плинне сполучення між впуском та випуском, через який під час роботи порошок проходить при вдиханні користувача, тримача, який при користуванні має здатність підтримувати блістерну упаковку, причому вказаний тримач має спрямовуючу стінку, поряд з якою при користуванні розташовують блістерну упаковку, причому спрямовуюча стінка має певну КІЛЬКІСТЬ перфораційних отворів, що діють як спрямовуючі елементи, збігаючись із ВІДПОВІДНИМИ блістерами блістерної упаковки, при цьому кожен отвір призначено для спрямовування впускної секції всмоктувальної трубки у ВІДПОВІДНИЙ блістер блістерної упаковки та підтримування всмоктувальної трубки при и спрямовуванні Крім того, тримач являє собою контейнер, в якому під час роботи розміщується блістерна упаковка Крім того, тримач включає утримуючий елемент, який має велику КІЛЬКІСТЬ порожнин для приймання ВІДПОВІДНИХ блістерів блістерної упаковки, причому порожнини мають таке саме розташування, що й отвори у спрямовуючій СТІНЦІ, щоб під час роботи блістери блістерної упаковки розташовувалися точно навпроти ВІДПОВІДНИХ перфораційних отворів Крім того, підтримуючий елемент пристосований для ковзання відносно спрямовуючої стінки, що дозволяє завантаження та вивантаження блістерних упаковок Крім того, тримач включає закріпляючий засіб для закріплення практично плоскої поверхні блістерної упаковки, що прилягає до спрямовуючої стінки Крім того, закріпляючий засіб має С-подібні губи для приймання блістерної упаковки у ковзаючому режимі Крім того, перфораційні отвори обмежуються видовженими секціями Крім того, довжина видовжених секцій є більшою за ширину блістерів блістерної упаковки Крім того, тримач має один або кілька виступів або прорізів визначеного розміру та розташування для того, щоб тримач міг приймати лише блістерні упаковки з ВІДПОВІДНИМИ прорізами або виступами Крім того, один або кілька виступів або прорізів мають такі форму та розміри, що тримач може приймати блістерні упаковки лише в одній В основу даного винаходу поставлено задачу створення вдосконаленого інгалятора шляхом вдосконалення конструктивних елементів інгалятора для забезпечення ефективності видалення порошку з комірки та простоти збирання Інгалятор згідно даного винаходу також має відносно низьку ціну і є простим у користуванні Поставлена задача досягається шляхом введення в інгалятор для введення сухого порошку, який включає всмоктувальну трубку, яка має впуск з одного кінця та випуск з іншого кінця, причому всмоктувальна трубка містить на одному КІНЦІ впускну секцію, яка має конфігурацію, пристосовану для введення в блістерну упаковку, що містить велику КІЛЬКІСТЬ блістерів, кожен з яких ВІДНОСНІЙ орієнтації Крім того, впускна секція всмоктувальної трубки та кожен з перфораційних отворів мають таку конфігурацію, що впускна секція всмоктувальної трубки може бути введена через перфораційні отвори лише в одній ВІДНОСНІЙ орієнтації Крім того, поперечний переріз впускної секції всмоктувальної трубки та поперечний переріз кожного з перфораційних отворів є асиметричними ВІДНОСНО ОСІ Крім того, кожен з перфораційних отворів має загальну форму кола з принаймні одним радіальним розширенням Крім того, перфораційні отвори зв'язані між собою принаймні одним радіальним розширенням 46837 Крім того, тримач включає фіксатор для закріплення всмоктувальної трубки у неробочому стані Крім того, фіксатор включає камеру з кришкою на завісах Крім того, впускна секція всмоктувальної трубки включає різак, що має ріжучий край для розрізання покриваючої плівки блістера блістерної упаковки Крім того, різак розміщується лише навколо частини впуску всмоктувальної трубки таким чином, що після введення впускної секції всмоктувальної трубки в блістер блістерної упаковки різак розрізає покриваючу плівку блістера таким чином, щоб відрізаний шматочок плівки залишався звисати Крім того, ріжучий край різака розміщується на ЗОВНІШНІЙ периферійній поверхні впускної секції всмоктувальної трубки таким чином, що, коли впускна секція всмоктувальної трубки введена в блістер блістерної упаковки, різак спочатку розрізає вкриваючу плівку блістера, а потім поверхня внутрішнього кола впускної секції всмоктувальної трубки проштовхує відрізаний клаптик плівки в блістер Крім того, різак містить велику КІЛЬКІСТЬ лез, що простягаються уздовж осі, кожне з яких має ріжучі краї, відокремлені зазорами, що простягаються уздовж осі Крім того, впускна секція всмоктувальної трубки включає принаймні один пропускний канал для забезпечення плинного сполучення між блістером блістерної упаковки та простором над блістером, коли впускна секція всмоктувальної трубки введена в блістер Крім того, вказаний принаймні один пропускний канал має відкритий канал на ЗОВНІШНІЙ периферійній поверхні впускної секції всмоктувальної трубки, причому цей принаймні один пропускний канал має один кінець, розміщений уздовж усієї впускної секції всмоктувальної трубки, та інший кінець, що прилягає до впуску всмоктувальної трубки Крім того, інший кінець вказаного принаймні одного пропускного каналу прилягає до різака Крім того, інший кінець вказаного принаймні одного пропускного каналу розміщується в одному з зазорів Крім того, інший кінець вказаного принаймні одного пропускного каналу розміщується між сусідніми зазорами Крім того, вказаний принаймні один пропускний канал включає трубопровід у впускній секції всмоктувальної трубки, причому вказаний принаймні один пропускний канал має впуск, розміщений уздовж впускної секції всмоктувальної трубки, та випуск, що прилягає до впуску всмоктувальної трубки Крім того, випуск вказаного принаймні одного пропускного каналу прилягає до різака Крім того, випуск вказаного принаймні одного пропускного каналу розміщується в одному з зазорів Крім того, випуск вказаного принаймні одного пропускного каналу розміщується між сусідніми зазорами 8 Крім того, всмоктувальна трубка включає принаймні один пропускний канал, що забезпечує плинне сполучення між інгаляційним каналом та атмосферою, через який під час роботи в інгаляційний канал вводиться додаткове повітря при інгаляції користувачем Крім того, впускна секція всмоктувальної трубки включає елемент, який простягається радіально й окреслює фланець на визначеній осьовій відстані від його віддаленого кінця, причому фланець має таку конфігурацію, що під час роботи прилягає до блістерної упаковки і запобігає надмірно глибокому входженню впускної секції всмоктувальної трубки в блістер блістерної упаковки Крім того, додатково включає елемент, який сполучає всмоктувальну трубку з тримачем для запобігання роз'єднання всмоктувальної трубки та тримача Крім того, він знаходиться в комбінації з блістерною упаковкою Придатними для введення згідно з даним винаходом є будь-які медикаменти, які можуть прийматися шляхом інгаляції і включають, наприклад, агоністи ІІ2-адренорецептора, наприклад, сальбутамол, тербуталін, римітерол, фенотерол, репротерол, адреналін, пірбутерол, ізопреналін, орципреналін, бітолтерол, салметерол, формотерол, кленбутерол, прокатерол, броксатерол, пікуметерол, ТА-2005, мабутерол та ІНШІ подібні, а також їхні фармакологічне прийнятні естери та солі антихолшерпчні бронхолітичні засоби, наприклад, іпратропійбромід і т п , глюкокортикостероіди, наприклад, беклометазон, флютиказон, будезонід, типредан, дексаметазон, бетаметазон, флуоцинолон, тріамцинолонацетонід, мометазон та ІНШІ подібні, а також їхні фармацевтичне прийнятні естери та солі, антиалерпчні медикаменти, наприклад, натрійхромоглікат та недокроміловий натрій, відхаркувальні, муколітичні, антипстамінні засоби, інгібітори циклооксигенази, інгібітори синтезу лейкотриєну, антагоністи лейкотриєну, інгібітори фосфоліпазиА2 (PLA2), антагоністи фактору агрегації тромбоцитів (PAF) та профілактичні засоби від астми, антиаритмічні медикаменти, транквілізатори, кардіотонічні' глюкозиди, гормони, антиппертензивні медикаменти, антидіабетичні медикаменти, антипаразитичні медикаменти, протипухлинні медикаменти, седативні засоби, анальгетичні медикаменти, антибіотики, протиревматичні медикаменти, засоби імунотерапії, протигрибкові медикаменти, антиппотензивні медикаменти, вакцини, противірусні медикаменти, білки, поліпептиди та пептиди, наприклад, пептидні гормони та фактори росту, поліпептидні вакцини, ферменти, ендорфіни, ліпопротеши та поліпептиди, використані у каскаді коагуляції крові, вітаміни та ІНШІ препарати, наприклад, блокатори поверхневих клітинних рецепторів, антиоксиданти, акцептори вільних радикалів та органічні солі N,N'діацетилцистину 46837 Оптимальні варіанти втілення даного винаходу описуються нижче на прикладах лише з посиланням на супроводжуючі фігури, на яких На фіг 1 зображено інгалятор у перспективі згідно з першим варіантом втілення даного винаходу, На фіг 2-4 зображено ВІДПОВІДНО ВИДИ згори, з торця та збоку тримача інгалятора з фіг 1, На фіг 5 та 6 зображено у збільшеному масштабі ортогональні бокові проекції всмоктувальної трубки інгалятора з фіг 1, На фіг 7 зображено у збільшеному масштабі горизонтальний розріз (уздовж лінії 1-1 на фіг 6) всмоктувальної трубки інгалятора з фігури 1, На фіг 8 зображено у збільшеному масштабі вид згори верхнього кінця всмоктувальної трубки інгалятора з мундштуком з фігури 1, На фіг 9 зображено у збільшеному масштабі вид знизу нижнього кінця всмоктувальної трубки інгалятора з фіг 1, На фіг 10 зображено у збільшеному масштабі вид з фіг 9, На фіг 11 зображено у збільшеному масштабі вертикальний розріз (уздовж лінії ІІ-ІІ на фіг 6) всмоктувальної трубки інгалятора з фіг, На фіг 12 зображено у збільшеному масштабі вертикальний розріз (уздовж лінії Ill-Ill на фіг 5) всмоктувальної трубки інгалятора з фіг 1, На фіг 13 зображено у збільшеному масштабі вертикальний розріз (уздовж лінії 11-11 на фіг1) інгалятора з фіг1, показаний у робочому стані з блістерною упаковкою у тримачі, На фіг 14 зображено у збільшеному масштабі фрагмент вертикального розрізу (уздовж лінії 11-11 на фіг1) інгалятора з фіг1, показаний у робочому стані з блістерною упаковкою у тримачі, На фіг 15 зображено у збільшеному масштабі фрагмент вертикального розрізу (уздовж лінії 1-1 на фіг1) інгалятора з фіг1, показаний у робочому стані з блістерною упаковкою у тримачі, На фіг 16 зображено фрагмент виду згори видозміненого тримача для інгалятора з фіг 1, На фіг 17 зображено у збільшеному масштабі вид знизу нижнього кінця видозміненої всмоктувальної трубки для інгалятора з фігури 1, На фіг 18 зображено у збільшеному масштабі фрагмент вертикального розрізу (уздовж лінії 11-11 на фіг 17, яка відповідає лінії 11-11 на фіг 1) усмоктувальної трубки з фіг 17 та тримач інгалятора з фігури 1, показані у робочому стані з блістерною упаковкою у тримачі, На фіг 19 зображено блістерну упаковку для інгалятора з фіг 1, На фіг 20 зображено перспективу інгалятора згідно з другим варіантом втілення даного винаходу, На фіг 21 зображено перспективу тримача для інгалятора з фіг 20, На фіг 22 зображено у збільшеному масштабі фрагмент вертикального розрізу (уздовж лінії 111111 на фіг 21) тримача з фіг 21, На фіг 23 зображено у збільшеному масштабі фрагмент виду згори тримача з фіг 21, На фіг 24 зображено у збільшеному масштабі фрагмент виду згори видозміненого тримача для інгалятора з фіг 20, 10 На фіг 25 зображено у збільшеному масштабі фрагмент вертикального розрізу (уздовж лінії 11НШІ на фіг 24) тримача з фіг 24, На фіг 26 зображено вид згори ще однієї модифікації блістерної упаковки для інгалятора з фіг 1, На фіг 27 зображено у збільшеному масштабі фрагмент виду згори блістерної упаковки з фіг 26, На фіг 28 зображено у збільшеному масштабі фрагмент вертикального розрізу (уздовж лінії ІХ-ІХ на фіг 27) модифікованого лотка для тримача інгалятора з фіг 1, показаний з розміщеною на ньому блістерною упаковкою з фіг 26, і На фіг 29 зображено вид згори ще однієї модифікації блістерної упаковки для інгалятора з фіг 1 Інгалятор включає тримач 1 для підтримування блістерної упаковки 2 та усмоктувальну трубку З В оптимальному варіанті може бути передбачена захисна кришка для тримача 1 Тримач 1, який у цьому варіанті являє собою приймач, містить, як показано на фіг 19, блістерну упаковку 2, ВІДПОВІДНІ комірки 4 якої містять дозу порошку з медикаментом 5 Тримач 1 включає сітку перфораційних отворів 6, які забезпечують ВІДПОВІДНІСТЬ спрямовуючих елементів СІТЦІ комірок 4 блістерної упаковки 2 Тримач 1, як правило, має розмір пачки сигарет Всмоктувальна трубка 3 в оптимальному варіанті має довжину, яка приблизно відповідає довжині мізинця дорослої людини Під час роботи одна кінцева секція 7, яка є впускною секцією всмоктувальної трубки 3, вводиться в один з перфораційних отворів 6 і притискається донизу для розривання вкриваючої плівки 8 розміщеної під нею комірки 4 Як описано нижче, всмоктувальна трубка З включає інгаляційний канал 9, який проходить між впускною секцією 7, яка є впуском, та випускною секцією 10, яка є випуском і діє як мундштук Таким чином, завдяки тому, що впускна секція 7 вводиться у комірку 4, коли користувач вдихає, через випускну секцію 10 доза порошку з медикаментом 5 у комірці 4 проходить через інгаляційний канал 9 Очевидно, що наступні дози порошку з медикаментом 9 отримуються наступним введенням всмоктувальної трубки 3 у перфораційний отвір 6, який відповідає невикористаній комірці 4 У даному варіанті винаходу тримач 1 включає камеру 11, у якій всмоктувальна трубка З перебуває у неробочому стані Камера 11 закривається кришкою 12, яка тримається на парі завіс 13, розташованих з обох боків Площина кришки 12 має такий нахил, який дозволяє максимально збільшити площу поверхні захватної частини кришки 12 Площина кришки розташована під кутом 45° відносно площини, у якій лежить тримач 1 Можливі, звичайно, й ІНШІ варіанти розташування Наприклад, всмоктувальна трубка З може бути введена уздовж осі в отвір у боковій СТІНЦІ тримача 1 При будь-якому порядку розташування може бути передбачена видовжена щітка, до якої щільно прилягає всмоктувальна трубка 3 - таким чином, де б не була 46837 12 тримач 1 з наступними блістерними упаковками 2 триматиметься на МІСЦІ завдяки ЩІТЦІ, яка по мірі того, як вони вичерпуються Існує проходить через інгаляційний канал 9, але й можливість забезпечення багатьох різних очищуватиметься Дійсно, коли всмоктувальна механізмів для вставлення блістерної упаковки 2 трубка 3 виймається зі щітки, вона очищається до тримача 1 та виймання з нього, наприклад, із безпосередньо перед використанням задньою стінкою на завісах У цьому варіанті тримач 1 включає ковзаючий лоток 18 Лоток 18 у В оптимальному варіанті, для запобігання ковзаючому режимі вставляється у тримач 1 й роз'єднання всмоктувальної трубки 3 та тримача 1 виймається з нього з одного кінця і в та втраті одного з цих предметів, всмоктувальна оптимальному варіанті має певну КІЛЬКІСТЬ трубка 3 може прикріплюватися до тримача 1 заглиблень або порожнин 19, які мають таке саме таким елементом, як мотузка, зокрема, дуже розташування, що й комірки 4 на блістерній тонким шнуром У найкращому варіанті втілення упаковці 2 Таким чином, блістерну упаковку 2 інгалятор може включати пружинний механізм, за можна буде покласти на вийнятий лоток 18 і допомогою якого цей елемент може автоматично закріпити на ньому таким чином, щоб, коли лоток втягуватися назад у ту чи іншу всмоктувальну 18 знову вставляється у тримач 1, комірки 18 трубку 3 та тримач 1 Наприклад, елемент може точно збігалися з перфораційними отворами 6 у бути намотаний на котушку, яка розмотується під спрямовуючій СТІНЦІ 16 тримача 1 Порожнини 19 дією відносно невеликої сили пружності відповідають, принаймні за контурами, Блістерна упаковка 2 для використання в чашкоподібним формованим частинам 15 комірок такому інгаляторі в оптимальному варіанті 4 блістерної упаковки 2, що, як показано, мають належить до типу, показаного на фіг 19 Блістерна циліндричну форму у зоні, прилеглій до упаковка 2 включає в цілому плоский лист 14, який вкриваючої плівки 20 Порожнини 19 окреслюють має певну КІЛЬКІСТЬ сформованих у ньому кратероподібні структури, розміщені у формі чашкоподібних частин або заглиблень 15, кожна(е) перехресних рядів, перетинками 21, що з яких містить дозу порошку з медикаментом 5 підтримують блістерну упаковку 2 У цьому Блістерна упаковка 2 також включає тонку плівку варіанті, для зручності виймання лотка 18, лоток 8, таку як фольга, в оптимальному варіанті 18 має вушко або ручку 22, яка виступає у виїмку алюмінієва, яка вкриває отвори чашкоподібних 23 у спрямовуючій СТІНЦІ 16 Як показано, виїмка формованих частин 15 і таким чином герметично 23 сформована з одного короткого боку закриває дозу порошку з медикаментом 5 у спрямовуючої стінки 16 без усякого виступу В чашкоподібних формованих частинах 15, оптимальному варіанті лоток 18 має стопор для утворюючи комірки 4 фіксації у зарядженому стані Стопор може бути у Як було описано вище, блістерна упаковка 2 формі заскочки на лотку 18 або у вигляді частини розміщується у тримачі 1 таким чином, що окремі ручки 22, щоб лоток 18 можна було діставати комірки 4 розташовуються прямо під ВІДПОВІДНИМИ лише тоді, коли користувач трохи відгинає ручку перфораційними отворами 6 У цьому варіанті 22 Як показано, для того, щоб лоток 18 можна виконання тримач 1 включає практично плоску було у ковзаючому режимі вставляти у тримач 1 й спрямовуючу стінку 16, до якої прилягає практично виймати з нього, тримач 1 має спрямовуючі ЛІНІЙКИ плоска поверхня блістерної упаковки 2 24, які мають округлений загальний профіль Спрямовуюча стінка 16 включає певну КІЛЬКІСТЬ перфораційних отворів б, що діють як спрямовуючі Як було описано вище й найкращим чином елементи, які спрямовують впускну секцію 7 показано у розрізі на фігурах 11 та 12, усмоктувальної трубки 3 у ВІДПОВІДНІ комірки 4 всмоктувальна трубка 3 в цілому має видовжену таким чином, що всмоктувальна трубка не може форму, з впускною секцією 7, що забезпечує впуск відхилятися відносно тримача 1 Перфораційні з одного кінця, випускною секцією 10, що отвори 6 можуть мати форму рамок, що оточують забезпечує випуск і діє як мундштук, з іншого кінця комірки 4 Однак, у цьому варіанті, нижня поверхня та інгаляційним каналом 9, який забезпечує змінне спрямовуючої стінки 16 має видовжені ребра 17, сполучення між впуском та випуском У цьому що, як показано на фігурі 13, створюють проміжок варіанті випускна секція 10 всмоктувальної трубки між блістерною упаковкою 2 та нижньою 25 має в цілому овальну форму, тоді як впускна поверхнею спрямовуючої стінки 16 Ці видовжені секція 7 має в цілому круглу форму ребра 17 розташовуються між сусідніми рядами Очевидно, що ця конфігурація не є перфораційних отворів 6 й простягаються через необхідною, але їй віддається перевага Зокрема, усю ширину тримача 1 Ці видовжені ребра 17 сплющена овальна секція є більш зручною для призначені для закріплення блістерної упаковки 2 рота, ніж кругла секція Крім того, завдяки формі відносно спрямовуючої стінки 16 та підтримуючого інгаляційного каналу 9, який розширюється назовні лотка 18, як описано нижче Завдяки просторові від впуску до випуску, досягається більша між практично плоскою поверхнею блістерної швидкість потоку повітря на впуску, що полегшує упаковки 2 та спрямовуючою стінкою 16 як діставання дози порошку з медикаментом 5 з забезпечується належний потік повітря у комірки 4, так і деагломерацію цього порошку чашкоподібну формовану частину 15 будь-якої Як показано, незважаючи на те, що окремої комірки 4 та навколо неї інгаляційний канал 9 звужується, зовнішня форма всмоктувальної трубки 3 в цілому є овальною Як і у цьому виконанні, тримач 1 в майже по всій її довжині, принаймні, до пояска 26, оптимальному варіанті має таку конфігурацію, яка який під час роботи прилягає до верхньої поверхні дозволяє виймати блістерну упаковку 2, тобто, спрямовуючої стінки 16 Плоскі сторони овалу щоб можна було використовувати той самий всмоктувальна 11 трубка 3, вона не тільки 13 46837 14 забезпечують поверхні, за які користувач може Як було описано вище, всмоктувальна трубка схопитися пальцями У цьому варіанті, для того, З включає поясок 26, який під час роботи лежить, щоб зберігалася овальна форма, по довжині запобігаючи відхиленню, на верхній поверхні всмоктувальної трубки 3 передбачено ребра 27 спрямовуючої стінки 16 таким чином, щоб завжди Варіанту з ребрами 27 віддається перевага через гарантувалося введення впускної секції 7 те, що вони допомагають користувачеві надійніше всмоктувальної трубки 3 у кожен отвір 6 та тримати всмоктувальну трубку 3 Надійне пов'язану з ним комірку 4 щоразу до однакової тримання є необхідним, оскільки до межі Слід ОЦІНИТИ те, що впускна секція 7 всмоктувальної трубки 3 треба прикласти певну всмоктувальної трубки 3 має таку довжину, яка силу при введенні у перфораційний отвір 6 для дозволяє вставити впуск всмоктувальної трубки З розривання вкриваючої плівки 20, що герметично у чашкоподібну формовану частину 15 комірки 4 у закриває отвір чашкоподібної формованої частини такій позиції, щоб вона найкращим чином сприяла 15 відповідної комірки 4 діставанню звідти дози порошку з медикаментом 5 У цьому варіанті, як показано, нижче по осі від ребер 27 і безпосередньо перед пояском 26 У цьому варіанті впускна секція 7 всмоктувальна трубка 3 включає пропускні канали всмоктувальної трубки 3 включає пропускні канали 28 у змінному сполученні з інгаляційним каналом ЗО, розташовані уздовж осі на поверхні и 9 Пропускні канали 28, розташовані у цьому зовнішнього кола Згодом стане очевидно, що варіанті перпендикулярно подовжній осі пропускні канали 29, як показано на фігурі 14, всмоктувальної трубки 3, забезпечують дійсно забезпечують маршрут потоку повітря від додатковий маршрут потоку повітря, який поверхні блістерної упаковки 2 до позиції під дозволяє додатковому повітрю входити в розірваною вкриваючою плівкою 20 комірки 4 інгаляційний канал 9 і змішуватися з сумішшю Таким чином, під час вдихання через повітря та порошку, яка проходить через всмоктувальну трубку 3 повітря проходить через інгаляційний канал 9 з комірки 4 Наявність таких пропускні канали ЗО у чашкоподібну формовану додаткових пропускних каналів 28 забезпечує при частину 15 комірки 4 таким чином, щоб забрати з кожному вдиханні користувачем певного обсягу собою дозу порошку з медикаментом 5, який у ній повітря вдихання обмеженої КІЛЬКОСТІ порошку з містився Отримана в результаті суміш повітря та медикаментом Крім того, дія додаткового повітря, порошку з медикаментом потім проходить через яке змішується з сумішшю та повітря та порошку, інгаляційний канал 9 та у легені користувача що проходить через інгаляційний канал 9, Як показано, різак 29 включає певну КІЛЬКІСТЬ викликає турбулентність і сприяє деагломерацм лез 31, розташованих навколо більшої частини цього порошку Цей ефект посилюється завдяки поверхні його зовнішнього кола У цьому варіанті, звуженню інгаляційного каналу 9, як було описано у якому різак 29 складається з чотирьох секторів, вище В оптимальному варіанті загальний різак 29 включає дугові леза 31 у трьох або поперечний переріз пропускних каналів 28 чотирьох секторах, з одним сектором, у якому приблизно відповідає круглому поперечному немає леза 31 Сектори, а отже, й леза 31, перерізу інгаляційного каналу 9 у впускній секції 7 відокремлені один від одного зазорами 32 У всмоктувальної трубки З цьому варіанті, як показано на фігурах 5 та 15, не ріжучий сектор різака 29 звужується всередину у Як було описано вище, пропускні канали 28 напрямку дальнього кінця різака 29 Дійсно, різак розташовуються коло пояска 26 Розміщенню 29 може мати загальний нахил відносно пропускних каналів 28 у такій позиції віддається подовжньої осі всмоктувальної трубки 3 таким перевага, оскільки, коли впускна секція 7 чином, щоб лезо 31 навпроти не ріжучого сектору всмоктувальної трубки 3 введена в отвір 6, контактувало з вкриваючою плівкою 20 відповідної наявність прилеглої спрямовуючої стінки 16 комірки 4 раніше за ІНШІ 31 гарантує, що для користувача буде майже неможливо випадково заблокувати пальцями Під час роботи, коли всмоктувальна трубка З додаткові пропускні канали 28 введена в один з перфораційних отворів 6 леза 31 різака 29 вступають у контакт з нерозірваною У цьому варіанті, як найкращим чином вкриваючою плівкою 20 При подальшому показано на фігурах 11 та 12, впускна секція 7 введенні всмоктувальної трубки 3 у всмоктувальної трубки 3 включає кільцевий в перфораційний отвір 6 леза 31 починають цілому різак 29 Впускна секція 7 всмоктувальної розрізати вкриваючу плівку 20 Варто оцінити, що трубки 3 має таку форму, щоб без зазору входити вкриваюча плівка 20 навпроти зазорів 32 не у перфораційний отвір 6, водночас дозволяючи розрізається безпосередньо одним з лез 31, а проходження повітря навколо поверхні його скоріше зазори 32 мають такий розмір відносно зовнішньої окружності у розірвану комірку 4 під леза 31 та комірки 4, що вкриваюча плівка 20 ним У цьому варіанті впускна секція 7 розривається так, щоб забезпечувався всмоктувальної трубки 3 підігнана за поперечним безперервний проріз у вкриваючій ПЛІВЦІ 20 між перерізом під форму перфораційних отворів, які в лезами 31 Як було згадано вище, леза 31 різака оптимальному варіанті є круглими, таким чином, 29 проходять не по всьому колу впускної секції 7 щоб зі спрямовуючою стінкою 16 досягався всмоктувальної трубки 3, але різак 29 має сектор, надійний безперервний опорний контакт У цьому в оптимальному варіанті - приблизно 90°, який не варіанті впускна секція 7 всмоктувальної трубки З розрізає вкриваючу плівку 20 У цьому варіанті являє собою штепсельне з'єднання, яке має неріжучий сектор різака 29 не контактує з функціональний контакт з перфораційними вкриваючою плівкою 20, доки леза 31 не розріжуть отворами 6 15 46837 16 вкриваючу плівку 20 і не потраплять до зручне оперування Крім того, якщо чашкоподібні чашкоподібної формованої частини 15 комірки 4 формовані частини 15 комірок 4 мають Леза 31 являють собою загострені ріжучі краї, в асиметричну форму, всмоктувальна трубка 3 має основі яких лежить повна радіальна товщина ту перевагу, що завжди вводиться у правильній різака 29, з ріжучими краями, розміщеними на орієнтації поверхні зовнішнього кола радіальної товщини Незалежно від характеру комірок 4, гарантія різака 29 Таким чином, при подальшому введенні того, що всмоктувальна трубка 3 може бути впускної секції 7 всмоктувальної трубки 3 у комірку введена у кожен отвір 6 лише в одній орієнтації, 4, розрізана вкриваюча плівка 20 проштовхується має перевагу, яка полягає у тому, що користувач донизу різаком 29 А отже, та одна секція може ввести усмоктувальну трубку 3 у вже вкриваючої плівки 20, яка не є ріжучою, діє як використану комірку лише у тій самій орієнтації, у завіса 33 Коли впускну секцію 7 всмоктувальної якій її було введено раніше Якби у користувача трубки 3 повністю введено у комірку 4, не ріжучий була випадкова можливість ввести всмоктувальну сектор різака 29 вступає у контакт з вкриваючою трубку 3 у вже використану комірку в ІНШІЙ плівкою 20, але лише для того, щоб гарантувати орієнтації, то надрізана вкриваюча плівка 20 могла проштовхування розрізаної вкриваючої плівки 20 у б бути зовсім відрізана, що створювало б ризик її чашкоподібну формовану частину 15 комірки 4, потрапляння у дихальні шляхи користувача А при гарантуючи, таким чином, що впуск такому розташуванні, якому відається перевага, всмоктувальної трубки 3, окреслений різаком 29, така можливість виключається перебуває усередині комірки 4 Як показано на фігурі 14, виступи 37, 38 прилягають до верхньої поверхні блістерної В оптимальному варіанті вкриваюча плівка 20 упаковки 2 Дійсно, виступи 37, 38, де вони розрізається таким чином, щоб залишати завісу 33 передбачені, окреслюють поясок 29, який під час на верхньому боці, як показано на фігурі 1 При роботи прилягає до блістерної упаковки 2 нормальній роботі тримач 1 тримається, як Прилягання пояска 39 фіксує блістерну упаковку 2 показано на фігурі 1, причому дози порошку з на верхній стороні перетинок 21, які обмежують медикаментом 5 в окремих комірках 4 збираються відповідну порожнину 19 Таким чином з завіси 33, дозволяючи здійснювати діставання гарантується, що незалежно від позиції пояска 39 без перешкод через зміни, наприклад, з причини допустимого Варто оцінити, що описаний вище порядок відхилення, різак 29 не вводиться у комірку 4 розрізання та введення забезпечує не лише надто глибоко Це є особливо важливим, оскільки, надійне й послідовне розрізання вкриваючих якби впускна секція 7 всмоктувальної трубки З плівок 20, але також і те, що розрізана вкриваюча була введена надто глибоко, то не ріжучий сектор плівка 20 утримується на завісі 33 і не може різака 29 міг би порвати вкриваючу плівку 20, потрапити у дихальні шляхи користувача Крім спричинивши повне відривання вкриваючої плівки того, пропускні канали ЗО на ЗОВНІШНІЙ радіальній 20 поверхні впускної секції 7 всмоктувальної трубки З не можуть бути заблоковані вкриваючою плівкою Звичайно, варто оцінити, що існує можливість 20 й забезпечують ефективне проходження використання багатьох інших форм для фіксації повітря у комірку 4 під вкриваючою плівкою 20 орієнтації всмоктувальної трубки 3 відносно Пропускні канали ЗО також спрямовують повітря у тримача 1 фігура 16 показує один можливий зовнішнє коло чашкоподібної формованої частини варіант, а саме, використання перфораційних 15 комірки 4 у різних позиціях таким чином, щоб отворів 6 зі сплощеними сторонами 40 В гарантувати, що уся доза порошку з оптимальному варіанті ці сплощені сторони 40 медикаментом 5 у комірці 4 є відкритою для потоку лежать діаметрально протилежно до не ріжучого повітря Крім того, зазори 32 між лезами 31 сектору різака 29 Ця конфігурація вимагає навіть гарантують, що отримана в результаті суміш меншої довжини розрізу, і отвір на торці впускної повітря та порошку завжди здатна протікати повз секції 7 всмоктувальної трубки 3, таким чином, є розрізану вкриваючу плівку 20 в інгаляційний більш вільним Крім того, завдяки силі тяжіння, канал 9 доза порошку з медикаментом 5 накопичується навпроти вільного кінця вкриваючої плівки 20 Що стосується Фігури 2, слід зазначити, що перфораційні отвори 6 у спрямовуючій СТІНЦІ 16 Фіг 17 та 18 показують видозмінену тримача 1 мають радіальні розширення 34, 35, 36 всмоктувальну трубку 3 для інгалятора першого Дійсно, ДЛЯ найбільш ефективного використання варіанту виконання У цій всмоктувальній трубці З наявного простору суміжні по горизонталі пропускні канали ЗО не є каналами на поверхні перфораційні отвори 6 зв'язані між собою спільним зовнішнього кола впускної секції 7 всмоктувальної розширенням 34 Впускна секція 7 всмоктувальної трубки 3, а є трубопроводами з трубчастими трубки 3, що відповідає розширенням 34, 35, 36 елементами, які обмежують впускну секцію 7 має виступи 37, 38 ВІДПОВІДНІ розширення 34, 35, всмоктувальної трубки 3, що має широкі випуски у 36 та виступи 37, 38 надійніше фіксують формі секторів 41, які прилягають до леза 31 й всмоктувальну трубку 3 у перфораційних отворах розміщуються між зазорами 32 та впусками 42 на 6 і, таким чином, роблять інгалятор простішим у поверхні зовнішньої окружності впускної секції 7 користуванні Використання асиметричного Ця видозмінена всмоктувальна трубка 3 має ту розташування розширень 34, 35, 36 та виступів 37, перевагу, що забезпечує потік повітря у комірку 4 38 означає, що всмоктувальна трубка 3 може бути навколо більшої частини її кола вставлена у конкретній заздалегідь визначеній орієнтації Це забезпечує для користувача більш 17 46837 18 Фігу 20 - 25 показують інгалятор або його У тримачів 25 з фіг 22 і 23 та фігур 24 і 25 компоненти згідно з другим варіантом втілення укорочені трубки 43 мають такий самий даного винаходу поперечний переріз, що й верхні секції чашкоподібних формованих частин 15 комірок 4 Інгалятор включає тримач 25 та Зокрема, кожна з комірок 4 тримача 25 з фіг 24 і 25 всмоктувальну трубку 3 Всмоктувальна трубка З має сплощену частину 44, яка відповідає належить до типу, описаного вище для інгалятора сплощеній частині 40 кожної з укорочених трубок згідно з першим варіантом Тримач 25 включає 43 Однак, укорочені трубки 43 не обов'язково спрямовуючу стінку 16 практично такого ж типу, як мають бути тієї ж самої форми, що й чашкоподібні було описано вище для інгалятора згідно з формовані частини 15 комірок 4 Бажано, щоб першим варіантом, з короткими трубками 43, які частина впускної секції 7 всмоктувальної трубки З, обмежують перфораційні отвори 6, що діють як яка вводиться у комірку 4, охоплювала практично спрямовуючі елементи Ці короткі трубки 43 всю площу отвору комірки 4 для того, щоб сприяти приймають впускну секцію 7 всмоктувальної діставанню дози порошку з медикаментом 5 з трубки 3 таким чином, щоб всмоктувальна трубка комірки 4 Однак, ІНШІ частини всмоктувальної З не відхилялася В оптимальному варіанті тримач трубки 3 можуть простягатися радіально за виконується з пластмаси межами отвору комірки 4 Таким чином, укорочені У першому варіанті, як показано на фіг 21, трубки 43 можуть мати будь-яку форму або розмір тримач 25 складає одне ціле з блістерною Дійсно, ЯКЩО принаймні частина укорочених упаковкою Спрямовуюча стінка 16 тримача 25 трубок 43 має радіус, більший, ніж у комірок 4, прикріплюється, наприклад, клеєм або шляхом всмоктувальна трубка 3 може мати поясок на термозварювання до вкриваючої плівки 8 зразок пояска 39, описаного вище для інгалятора блістерної упаковки 2, яка належить до того ж першого варіанту виконання самого типу, що й описана вище для інгалятора згідно з першим варіантом У другому варіанті тримач 25 пристосований для використання зі змінними блістерними упаковками 2, які належать до того ж самого типу, що й описані вище для інгалятора згідно з першим варіантом Цей варіант тримача 25 має пристрій для закріплення, з можливістю звільнення, блістерної упаковки 2 на нижній поверхні його спрямовуючої стінки 16 і утримання її у правильній ВІДНОСНІЙ позиції В оптимальному варіанті три з чотирьох країв спрямовуючої стінки 16 можуть мати в цілому округлені ребра для того, щоб блістерна упаковка 2 могла зісковзувати у позицію з того краю, який такого ребра не має Функціонально тримач 25 згідно з цим варіантом використовується так само, що й тримач 1, описаний вище для інгалятора згідно з першим варіантом Зокрема, впускна секція 7 всмоктувальної трубки 3, яка включає різак 29, вводиться у ВІДПОВІДНИЙ перфораційний отвір 6 для того, щоб розірвати відповідну вкриваючу плівку 20 В оптимальному варіанті тримач 25 має пристрій для прикріплення до нього всмоктувальної трубки 3, наприклад, один або кілька фіксаторів, таких, як пружинний захват У варіанті тримача 25, як показано на фіг 21 23 ні укорочені трубки 43 спрямовуючої стінки 16, ні впускна секція 7 всмоктувальної трубки не мають конфігурації, яка б забезпечувала введення всмоктувальної трубки 3 лише в одній ВІДНОСНІЙ орієнтації у відповідну укорочену трубку 43 Однак, звичайно, варто оцінити, що укорочені трубки 43 та впускна секція 7 всмоктувальної трубки З можуть мати таку конфігурацію В оптимальному варіанті, як показано на фігурах 24 та 25 і за аналогією з видозміненим тримачем 1, як показано на фігурі 16, кожен з перфораційних отворів 6 укорочених трубок 43 може мати сплощену частину 40 що гарантує введення всмоктувальної трубки 3 у перфораційний отвір 6 завжди в одній ВІДНОСНІЙ орієнтації В оптимальних варіантах виконання інгалятора вищеописаних першого та другого типів впускні секції 7 всмоктувальних трубок 3 та перфораційні отвори 6 у спрямовуючих стінках 16 тримачів 1, 25 мають таку конфігурацію, яка гарантує, що всмоктувальні трубки 3 можуть бути введені лише через ВІДПОВІДНІ перфораційні отвори 6 в одній ВІДНОСНІЙ орієнтації Перевага віддається також варіантові, згідно з яким впускні секції 7 всмоктувальних трубок 3 та перфораційні отвори 6 у тримачах 1, 25 мають форму та/або розміри, пристосовані до використовуваного медикаменту, для запобігання перехресному забрудненню медикаментів Передбачається, що перехресне забруднення медикаментів може статися, якщо користувачеві потрібно взяти два або більше різних медикаментів, але надавши всмоктувальним трубкам 3 та перфораційним отворам 6 у тримачах 1, 25 форми та розмірів, які відповідають лише одному медикаментові, виключається можливість для користувача випадково використати не ту всмоктувальну трубку З Крім того, якщо передбачається повторне використання тримачів 1, 25, важливо, щоб блістерні упаковки 2 вставлялися у тримачі 1, 25 в однаковій орієнтації і щоб будь-яка вставлена блістерна упаковка 2 містила потрібний медикамент Таким чином, бажано, щоб блістерні упаковки 2 мали якусь фізичну особливість, яка вказувала б на орієнтацію та/або медикамент, який у них міститься Для електронне контрольованого інгалятора блістерні упаковки 2 можуть нести інформацію для електронного зчитування, наприклад, магнітну стрічку або код для оптичного зчитування Однак, для відносно простих інгаляторів вищеописаного типу пропонується надавати блістерним упаковкам 2 особливостей, виражених у певних формі, розмірі та розміщенні, що вказують на орієнтацію та/або медикамент, який у них міститься Зокрема, для гарантії того, що блістерні упаковки 2 вставлені у тримачі 1, 25 у правильній орієнтації, ці 20 19 46837 особливості розміщуються асиметрично відносно проміжків 46, у яких можуть бути зроблені отвори можливої орієнтації для введення 45, що дає можливість для багатьох комбінацій Видозмінена блістерна упаковка 2, що має У вищеописаній видозміненій блістерніи особливості, які вказують на орієнтацію та/або упаковці 2 отвори 45 та виступи 47 мають медикамент, що у ній міститься, показано на фіг 26 ромбовидні або квадратні контури Звичайно, та 27 Ця видозмінена блістерна упаковка включає можливі й ІНШІ конфігурації Одну таку блістерну перший, другий та третій отвори 45 у площині 14, у упаковку 2 показано на фігурі 29 Ця видозмінена якій сформовано чашкоподібні частини 15 комірок блістерна упаковка 2 включає перший та другий 8 Отвори 45 розташовуються у проміжках 46 між прорізи 45, спрямовані всередину від краю 48 У чашкоподібними формованими частинами 15 що цій видозміненій блістерніи упаковці 2 перший та окреслюють комірки 4 У показаному варіанті другий прорізи 45 є парацентральними й отвори 45 закриваються вкриваючою плівкою 8 В простягаються навпроти один одного у напрямку, оптимальному варіанті отвори 45 розташовуються паралельному коротким сторонам, на довжину, на кутах квадрата або прямокутника Ця яка перевищує половину довжини коротких сторін видозмінена блістерна упаковка 2 є особливо Таким чином, прорізи 45 перекривають один придатною для інгалятора першого варіанту одного у центральній ДІЛЯНЦІ блістерної упаковки виконання, у якому блістерна упаковка 2 лежить 2 Для такої видозміненої блістерної упаковки 2 на лотку 18, який потім у ковзаючому режимі лоток 18 тримача 1 повинен мати, наприклад, входить у тримач 1 Лоток 18, видозмінений таким виступи у вигляді перетинок або ребер чином, щоб прийняти таку блістерну упаковку 2, В іще одній видозміненій блістерніи упаковці 2 показаний на фіг 28 Лоток 18 включає виступи 47, комірки 4 можуть мати форму та/або які за розміром, формою та розташуванням розташування, призначені для розпізнавання відповідають отворам 45 у блістерніи упаковці 2 орієнтації упаковки або медикаменту, що у ній Таким чином, коли блістерна упаковка 2 міститьсяВ альтернативному варіанті блістерна розміщується на лотку 18 у правильній орієнтації, упаковка 2 може мати належним чином виступи 47 входять в отвори 45 Як видно з фігури розташовані виступи, які можуть бути сформовані 26, якщо блістерну упаковку 2 покласти на лоток на етапі термоформування чашкоподібних частин 18 у протилежній орієнтації, то виступи 47 на лотку 15 комірок 18 18 не збігатимуться з отворами 45 у блістерніи Для описаного вище варіанту тримача упаковці 2 таким чином, що блістерна упаковка 2 багаторазового використання 25 для інгалятора виступатиме над лотком 18 і заважатиме згідно з другим варіантом, можуть бути вставленню лотка 18 у тримач 1 Асиметричне передбачені виступи та/або прорізи на верхній розташування отворів 45 та виступів 47 гарантує, практично плоскій поверхні блістерної упаковки 2 що блістерна упаковка 2 не може бути вставлена у та нижній поверхні спрямовуючої стінки 16 тримач 1 у неправильній орієнтації Варто також тримача 25, що розміщується навпроти Зокрема, оцінити, що при іншому асиметричному в оптимальному варіанті тримача 25, який має розташуванні отворів 45 та виступів 47 для округлені ребра на протилежних краях для кожного іншого медикаменту у тримач 1 можуть приймання блістерної упаковки 2, тримач 25 може бути вставлені лише ті блістерні упаковки 2, що звужуватися таким чином, що буде здатен містять один потрібний медикамент У показаному приймати блістерні упаковки 2 лише відповідної варіанті блістерна упаковка 2 включає двадцять форми і лише в одній орієнтації 22 46837 21 35 ФІГ. 1 29 20 /ЧААЛАІ Фіг. 2 24 23 11 13 12 16 Фіг. 4 UJ ^9 38 7 26 з 37 о 2S 10 27 Фіг. 5 ш 25 26 46837 38 3 7 26 го 39 зі 31 . 1 І31 и її 29 8 37 27 ФІГ. 6 27 9 Фіг. 7 27 31 ЗО JU \ 29 \ 31 39 Фіг. 9 ЗО 27 28 46837 26 XXXXXXXXXXXXXXXXXXX^XX) Фіг. 11 Фіг. 12 29 46837 ю 14 15 20 5 30 21 19 32 29 ,. 32 4 5 15 20 21 \ 5 18 Фіг. 13 І8 21 19 31 31 15 5 4 Фіг. 14 31 4 31 46837 32 27 з? 41 32 ЗО 41 31 29 Фіг. 17 32 33 34 46837 A / 18 29 31 20 Фіг. 19 35 46837 36 Фіг. 20 Фіг. 21 6 20 20 43 25 43 14 37 46837 43 Фіг. 23 25 43 Фіг. 24 15 4 5 2 44 _ и 8 Фіг. 25 16 40 40 39 Фіг. 26 15 15 — 20 І 45 V \ У / і •\ \ / —ї^ 1 Л І / \ \ ґ • — і/ \ь ФІГ.27 А 15 19 2 І 18 Фіг. 28 4 19 15 42 41 46 45 Фіг. 29 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
