Балон високого тиску

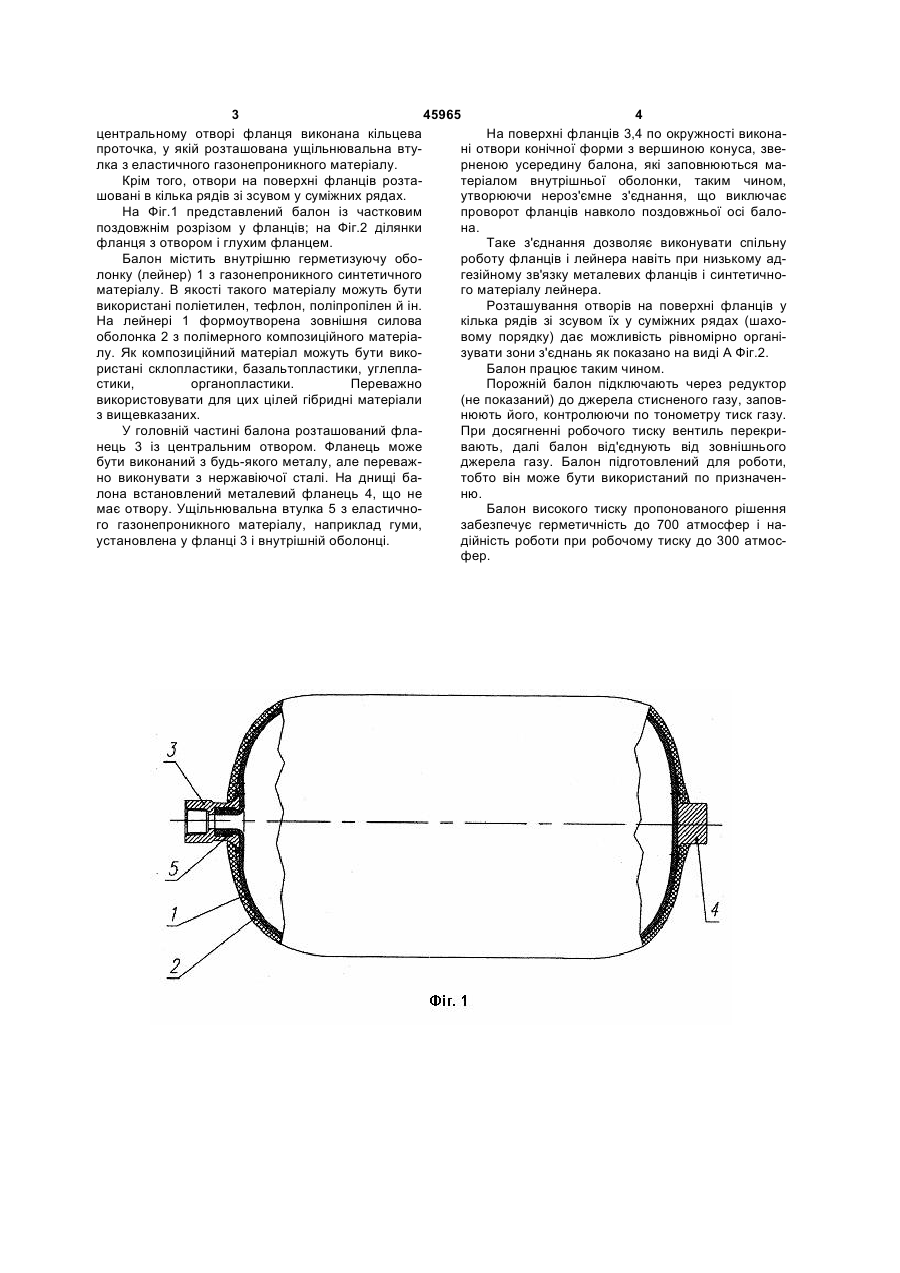

1. Балон високого тиску, що містить зовнішню силову оболонку з композиційного матеріалу, внутрішню герметизуючу оболонку з газонепроникного синтетичного матеріалу та металеві фланці, 3 45965 4 центральному отворі фланця виконана кільцева На поверхні фланців 3,4 по окружності виконапроточка, у якій розташована ущільнювальна втуні отвори конічної форми з вершиною конуса, звелка з еластичного газонепроникного матеріалу. рненою усередину балона, які заповнюються маКрім того, отвори на поверхні фланців розтатеріалом внутрішньої оболонки, таким чином, шовані в кілька рядів зі зсувом у суміжних рядах. утворюючи нероз'ємне з'єднання, що виключає На Фіг.1 представлений балон із частковим проворот фланців навколо поздовжньої осі балопоздовжнім розрізом у фланців; на Фіг.2 ділянки на. фланця з отвором і глухим фланцем. Таке з'єднання дозволяє виконувати спільну Балон містить внутрішню герметизуючу обороботу фланців і лейнера навіть при низькому адлонку (лейнер) 1 з газонепроникного синтетичного гезійному зв'язку металевих фланців і синтетичноматеріалу. В якості такого матеріалу можуть бути го матеріалу лейнера. використані поліетилен, тефлон, поліпропілен й ін. Розташування отворів на поверхні фланців у На лейнері 1 формоутворена зовнішня силова кілька рядів зі зсувом їх у суміжних рядах (шахооболонка 2 з полімерного композиційного матеріавому порядку) дає можливість рівномірно органілу. Як композиційний матеріал можуть бути викозувати зони з'єднань як показано на виді А Фіг.2. ристані склопластики, базальтопластики, углеплаБалон працює таким чином. стики, органопластики. Переважно Порожній балон підключають через редуктор використовувати для цих цілей гібридні матеріали (не показаний) до джерела стисненого газу, заповз вищевказаних. нюють його, контролюючи по тонометру тиск газу. У головній частині балона розташований флаПри досягненні робочого тиску вентиль перекринець 3 із центральним отвором. Фланець може вають, далі балон від'єднують від зовнішнього бути виконаний з будь-якого металу, але переважджерела газу. Балон підготовлений для роботи, но виконувати з нержавіючої сталі. На днищі батобто він може бути використаний по призначенлона встановлений металевий фланець 4, що не ню. має отвору. Ущільнювальна втулка 5 з еластичноБалон високого тиску пропонованого рішення го газонепроникного матеріалу, наприклад гуми, забезпечує герметичність до 700 атмосфер і наустановлена у фланці 3 і внутрішній оболонці. дійність роботи при робочому тиску до 300 атмосфер. 5 Комп’ютерна верстка В. Мацело 45965 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
