Підгузок одноразового використання типу трусів та спосіб його виготовлення

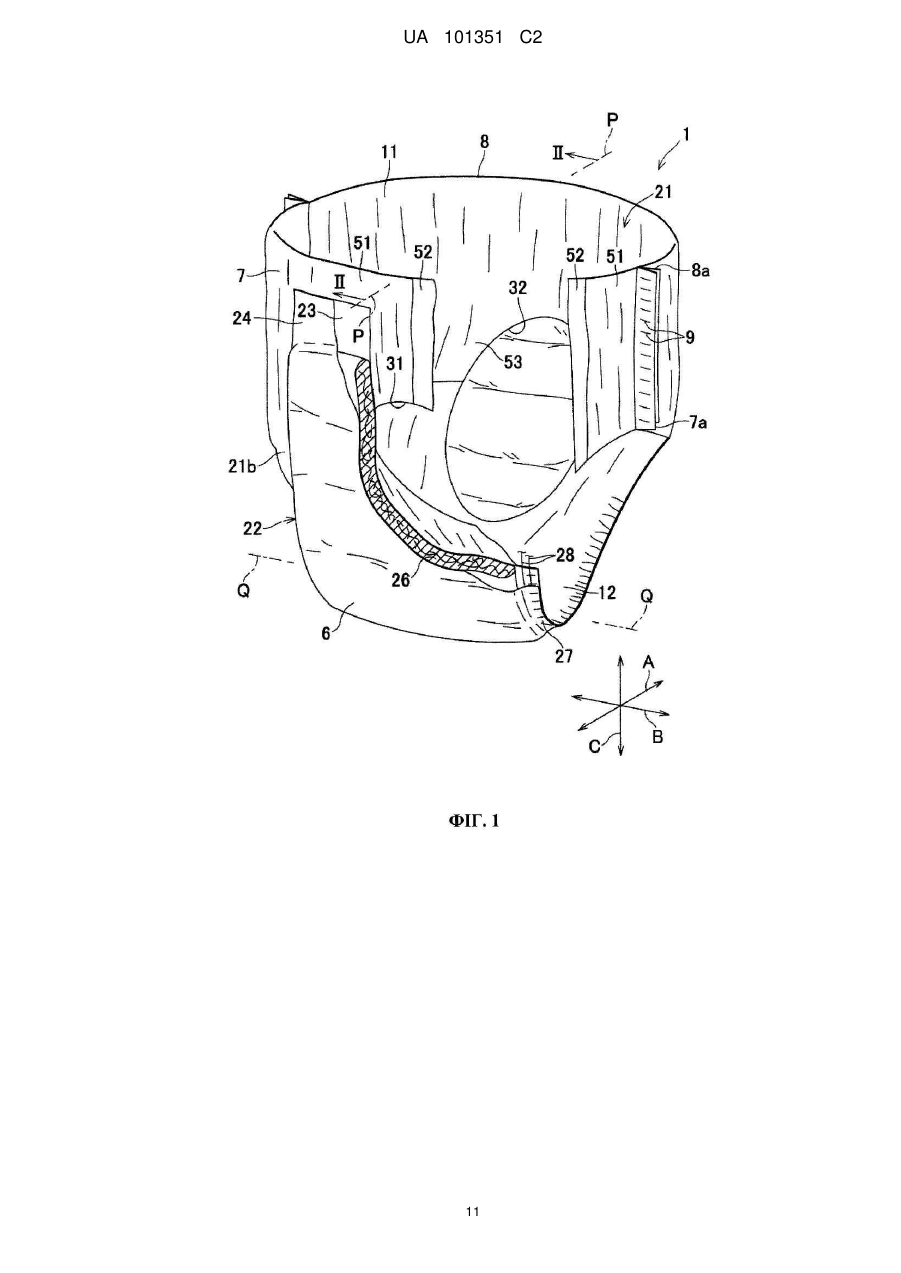

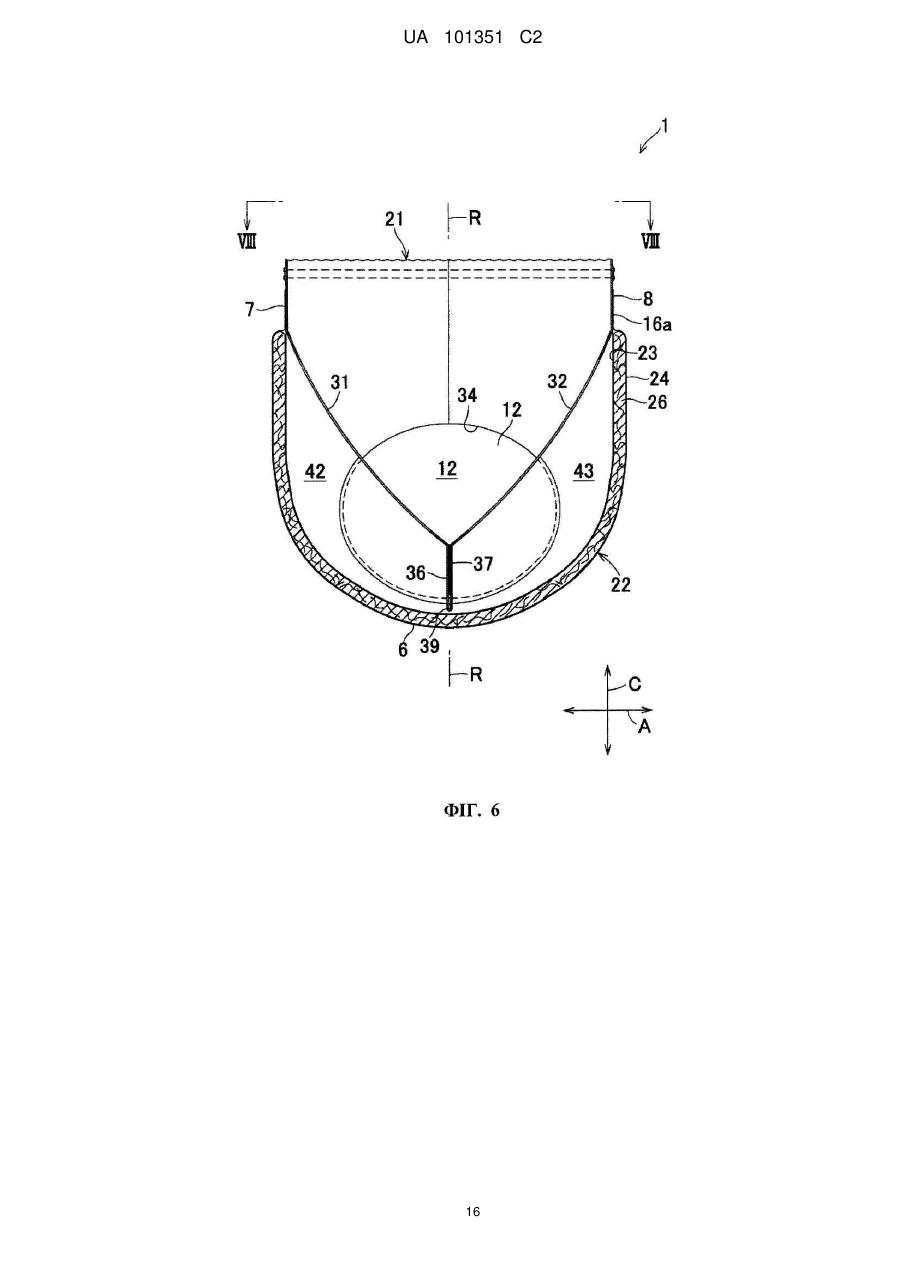

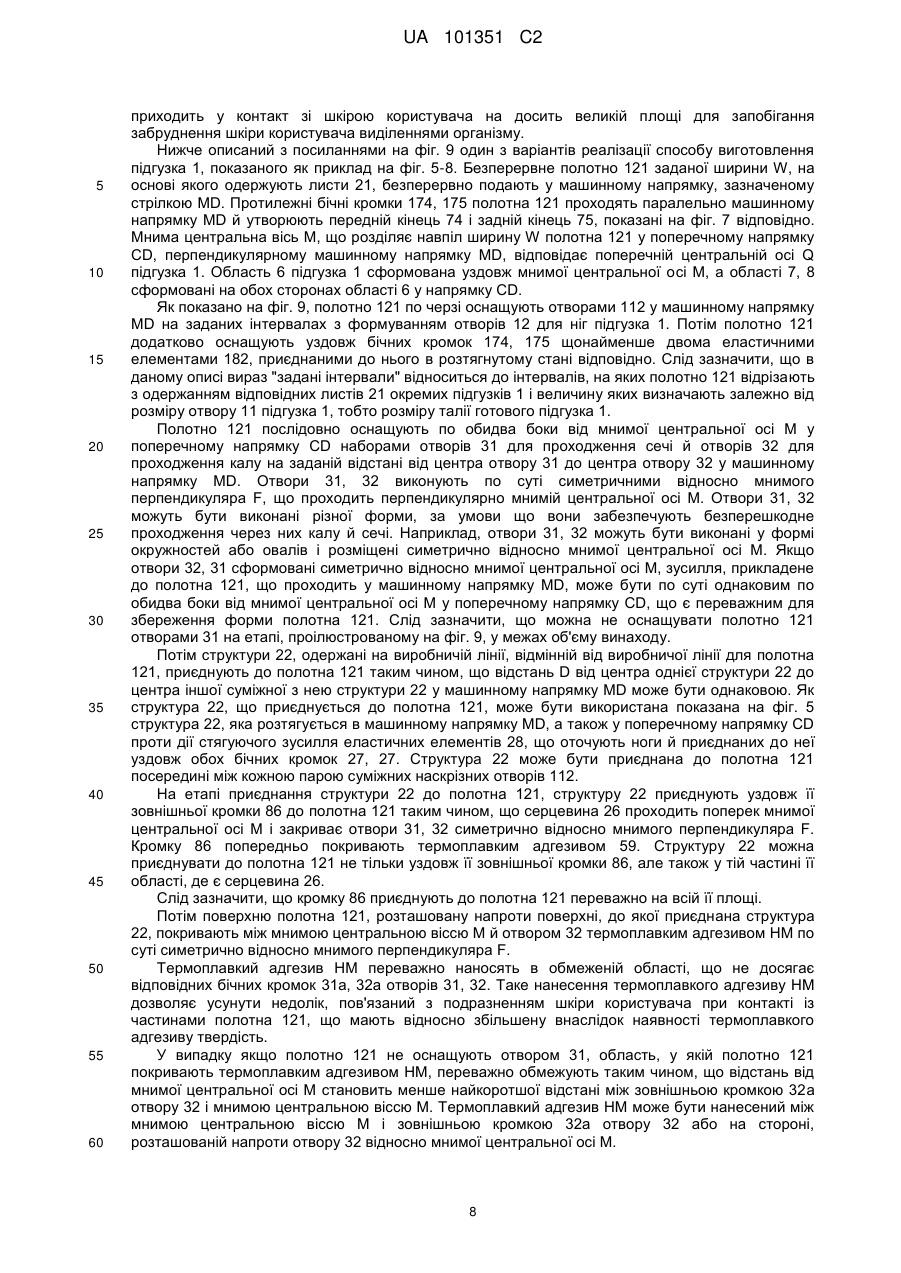

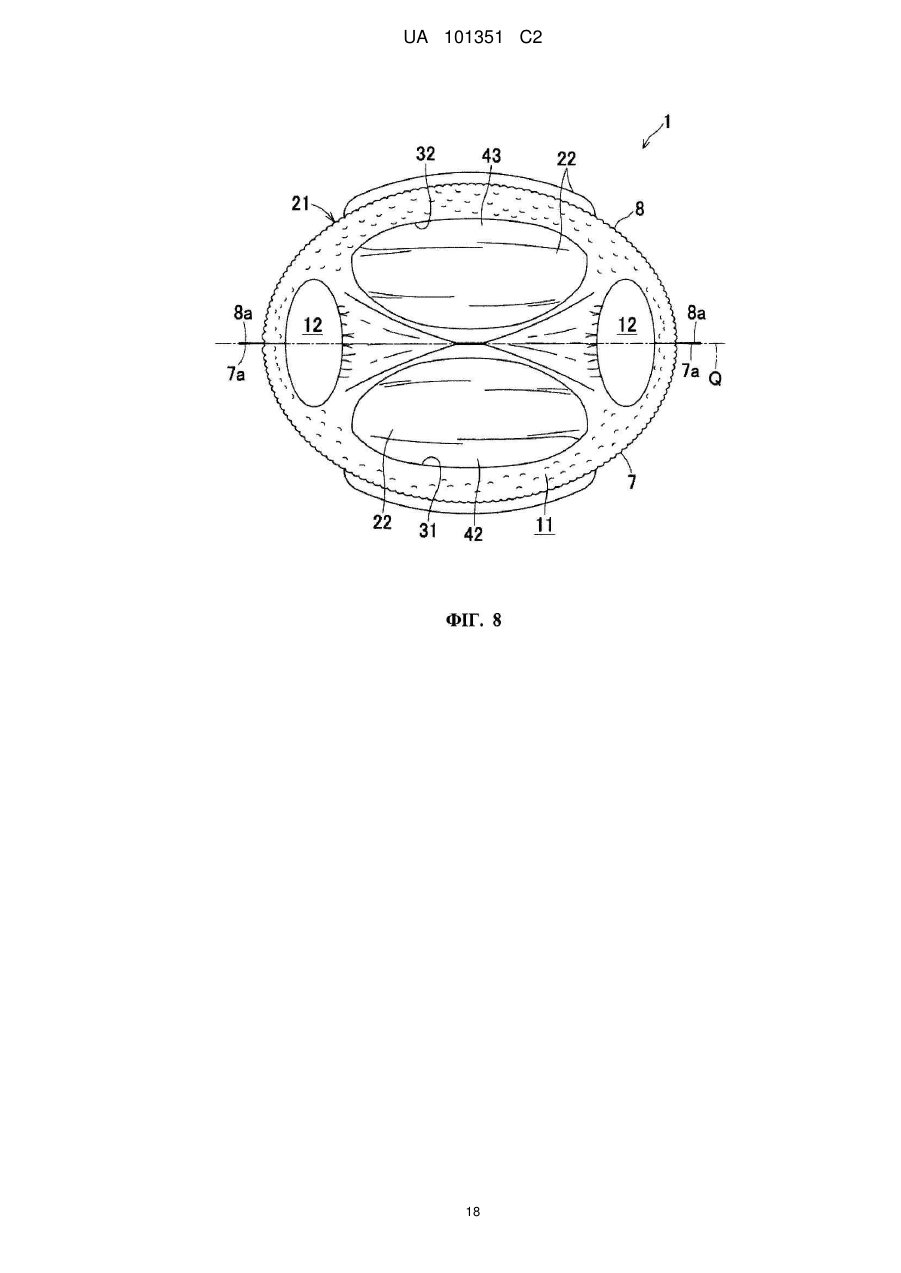

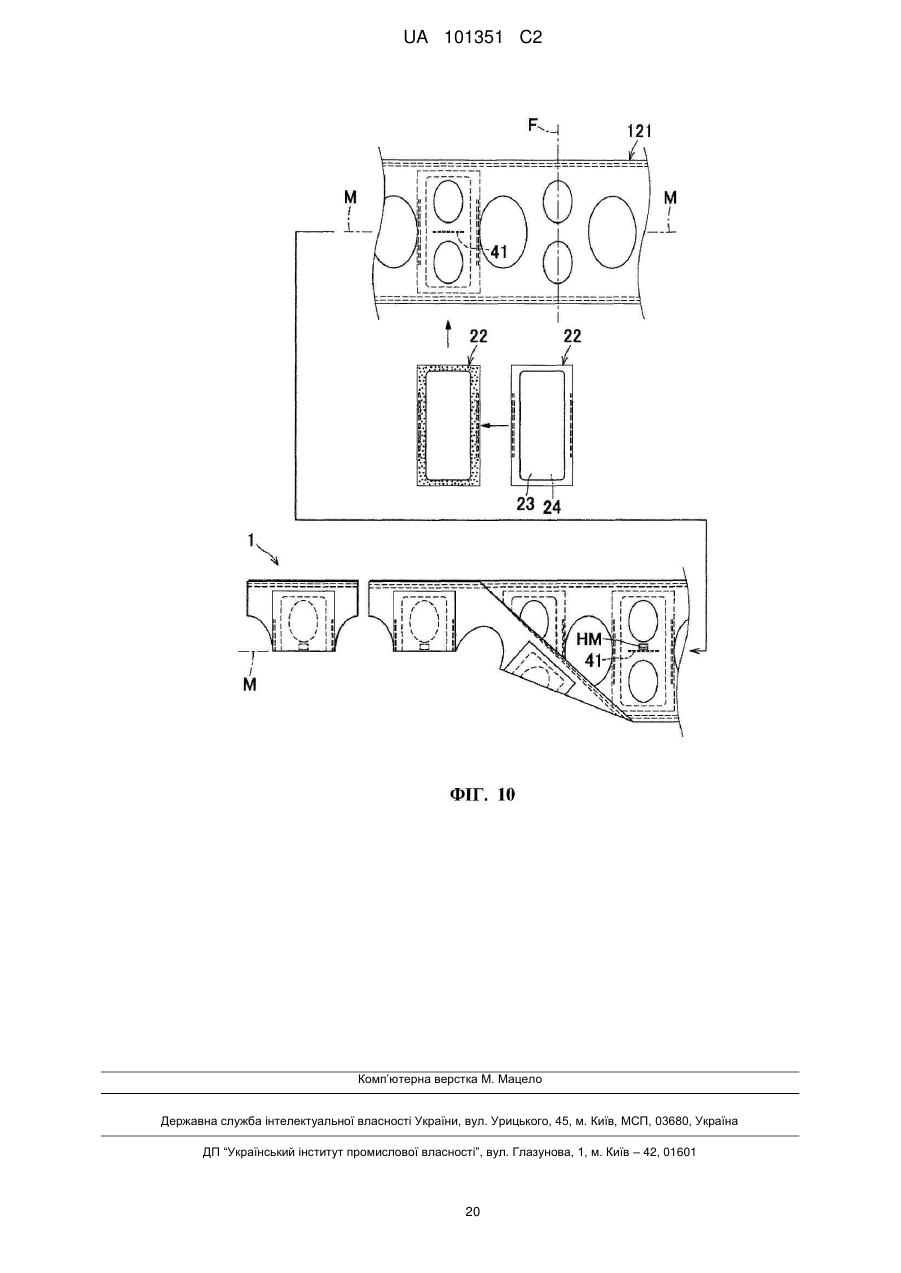

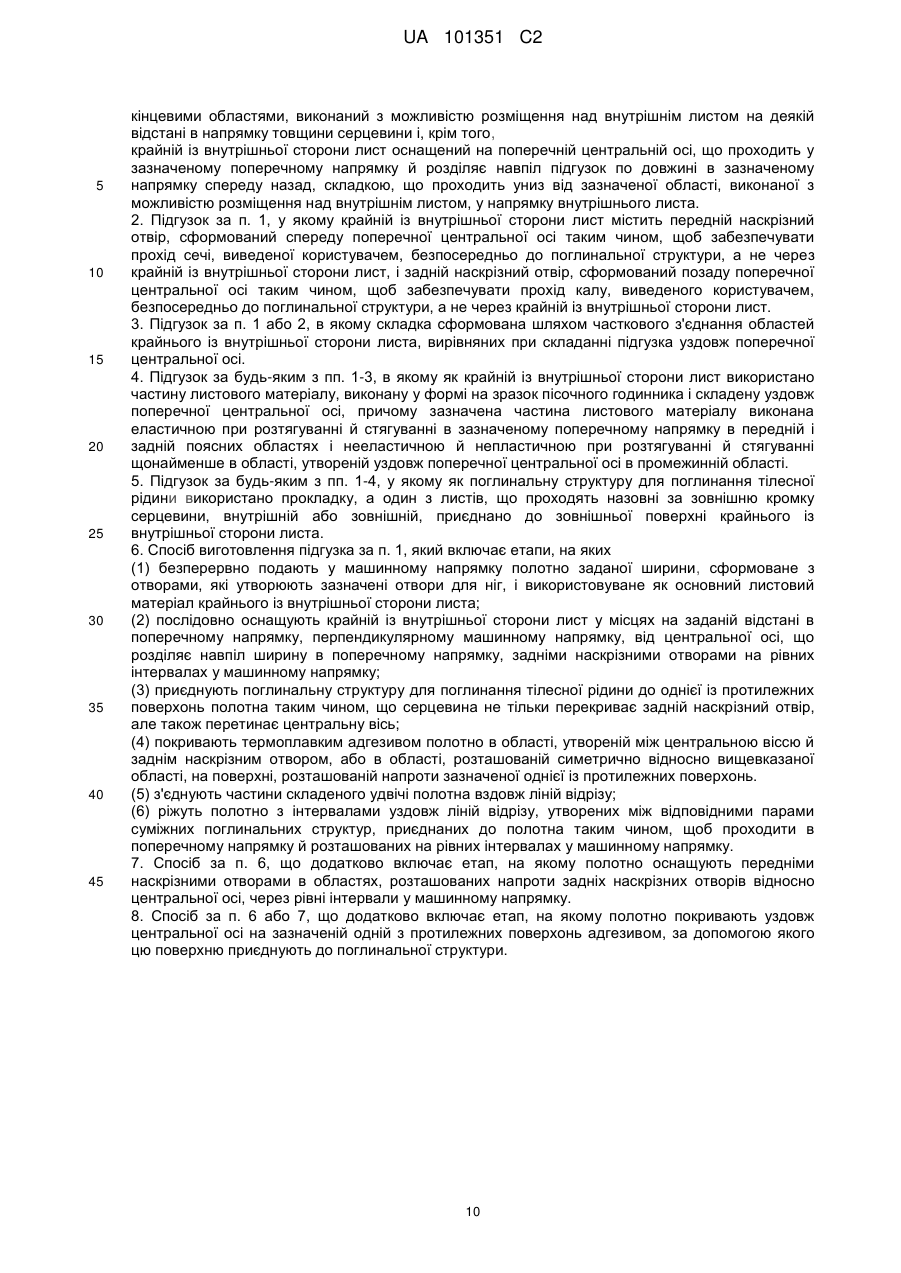

Реферат: Підгузок одноразового використання типу трусів в промежинній області 1 серцевина 26, що поглинає тілесну рідину, розташована між вологопроникним внутрішнім листом 23 і вологонепроникним зовнішнім листом 24. Із внутрішньої сторони листа 23 розміщений крайній із внутрішньої сторони лист 21, який запобігає контакту листа 23 зі шкірою користувача. Лист 21 приєднаний в областях, що проходять поблизу його кінців, розташованих один напроти одного в напрямку А спереду назад, щонайменше до одного з листів 23, 24. Лист 21 містить в області, утвореній на поперечній центральній осі Р підгузка 1, складку 36, що проходить вниз у напрямку листа 23. UA 101351 C2 (12) UA 101351 C2 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до підгузка одноразового використання типу трусів та способу його виготовлення й, більш конкретно, до такого підгузка, виконаного з можливістю запобігання контакту верхнього листа, що покриває вологовбирну серцевину, зі шкірою користувача, і способу виготовлення такого підгузка. Добре відомий підгузок одноразового використання типу трусів, оснащений на стороні, розташованій ближче до шкіри користувача, ніж верхній лист, який утворює поглинаючу структуру для поглинання тілесної рідини, додатковою частиною листового матеріалу, виконаною з можливістю відведення на деяку відстань від верхнього листа в напрямку товщини поглинаючої структури. Також добре відома така додаткова частина листового матеріалу, оснащена наскрізними отворами для виведення калу та/або сечі в напрямку поглинаючої структури. Виділення організму, такі як кал і сеча, утримуються у відкритому проміжку, що виконує функцію кишені або кишень, утворених між додатковою частиною листового матеріалу й верхнім листом. Додаткова частина листового матеріалу служить для запобігання контакту верхнього листа, забрудненого виділеннями організму, такими як кал, зі шкірою користувача. Наприклад, в опублікованій японській патентній заявці №1993-305109 (патентний документ 1) розкритий підгузок одноразового використання відкритого типу, що містить вологовідштовхувальний другий верхній лист, який лежить на поверненій до шкіри користувача стороні першого верхнього листа, що покриває вологовбирну серцевину, і оснащений отвором, виконаним достатньо довгим у напрямку підгузка спереду назад. Отвір має еластичні елементи, приєднані до нього в розтягнутому стані уздовж його обох бічних кромок. При стягуванні цих еластичних елементів другий верхній лист підіймається над першим верхнім листом, а виділення організму, виведені користувачем підгузка, проходять через отвір у відкритий проміжок між цими двома листами. Підгузок відкритого типу, розкритий у японській патентній заявці, основаній на японському перекладі опублікованої міжнародної патентної заявки №1997-510385 (патентний документ 2), містить пару бічних одворотів, приєднаних до внутрішньої поверхні корпуса уздовж його відповідних бічних кромок і з'єднаних один з одним у промежинній області з формуванням відкритого проміжку, виконаного з можливістю утримання калу між вологопроникним листом, що покриває абсорбуючу структуру, і цими бічними одворотами. Після виведення калу через отвір, утворений між цими бічними одворотами, і утримання його всередині відкритого проміжку, відвернений контакт калу зі шкірою користувача. Відповідні бічні одвороти містять еластичні елементи, приєднані до них у розтягнутому стані уздовж їх вільних кромок. Підгузок типу трусів, розкритий в опублікованій японській патентній заявці № 2002-11044 (патентний документ 3), містить контактуючий зі шкірою лист, розташований над вологопроникним верхнім листом, що покриває абсорбуючу структуру. Частина контактуючого зі шкірою листа, виконаного з можливістю підіймання над верхнім листом, оснащена отвором, навколо якого в розтягнутому стані до контактуючого зі шкірою листа приєднаний еластичний елемент. Кал, виведений користувачем підгузка, проходить через отвір у відкритий проміжок, утворений між контактуючим зі шкірою листом і верхнім листом, завдяки чому відвернений контакт калу зі шкірою користувача. Наявність контактуючого зі шкірою листа усуває можливість контакту верхнього листа, змоченого тілесними рідинами, зі шкірою користувача. Патентний документ 1: опублікована японська патентна заявка №1993-305109 Патентний документ 2: японська патентна заявка, основана на японському перекладі опублікованої міжнародної патентної заявки №1997-510385 Патентний документ 3: опублікована японська патентна заявка № 2002-11044 У випадку кожного з вищеописаних відомих підгузків видимий розмір у напрямку спереду назад додаткової частини листового матеріалу, розміщеної як другий верхній лист над вологовбирним першим верхнім листом, що покриває серцевину, яка поглинає тілесну рідину, може бути зменшений при стягуванні еластичних елементів. Зрозуміло, що таке стягування забезпечує можливість розміщення додаткової частини листового матеріалу на деякій відстані над верхнім листом з формуванням відкритого проміжку, виконаного з можливістю втримання в ньому калу. Однак деякі недоліки, пов'язані з розміщенням підгузка на тілі користувача й комфортом при носінні, виявляються не усунутими. Більш конкретно, стягування еластичних елементів може призводити до утворення глибоких складок, які можуть ускладнювати внутрішню конфігурацію підгузка й утрудняти чию-небудь допомогу, наприклад, допомогу матері, при розміщенні ніг користувача в отворах підгузка. У випадку формування складок у промежинній області, яка має відносно малу ширину, забезпечення щільного прилягання й комфорту користувача може бути утрудненим. 1 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 Через вищеописані недоліки основною задачею даного винаходу є створення підгузка одноразового використання типу трусів, удосконаленого в порівнянні з відомими підгузками, та способу виготовлення такого вдосконаленого підгузка. Для вирішення вищевказаної задачі даний винахід включає перший аспект, що відноситься до підгузка одноразового використання типу трусів, і другий аспект, що відноситься до способу його виготовлення. Відповідно до першого аспекту даного винаходу вищевказана задача вирішена за допомогою вдосконалення підгузка одноразового використання типу трусів, який має напрямок спереду назад, поперечний напрямок і поздовжній напрямок, що перпендикулярні один одному, промежинну область, передню поясну область, що проходить уперед від промежинної області, і задню поясну область, що проходить назад від промежинної області, які спільно утворюють поясний отвір й пару отворів для ніг, при цьому зазначений підгузок одноразового використання типу трусів додатково містить вологовбирну структуру, розташовану у промежинній області й сформовану поглинаючою тілесну рідину серцевиною, розташованою між вологопроникним внутрішнім листом і вологонепроникним зовнішнім листом, і крайній із внутрішньої сторони лист, розташований із внутрішньої сторони внутрішнього листа й такий, що має область, виконану з можливістю розміщення над внутрішнім листом на деякій відстані в напрямку товщини серцевини й виконуючу функцію розділового елемента для запобігання контакту внутрішнього листа зі шкірою користувача. Удосконалення згідно із даним винаходом характеризується тим, що крайній із внутрішньої сторони лист приєднаний щонайменше до одного з листів, внутрішнього або зовнішнього, у його кінцевих областях, розташованих одна напроти одної в напрямку спереду назад на центральній осі, що проходить у напрямку спереду назад і розділяє навпіл підгузок по довжині в поперечному напрямку, при цьому зазначений крайній із внутрішньої сторони лист в області, розташованій між його кінцевими областями, виконаний з можливістю розміщення над внутрішнім листом на деякій відстані в напрямку товщини серцевини й оснащений на поперечній центральній осі, що проходить у поперечному напрямку й розділяє навпіл підгузок по довжині в напрямку спереду назад, складкою, що проходить від області, виконаної з можливістю розміщення на деякій відстані над внутрішнім листом, вниз у напрямку внутрішнього листа. Відповідно до одного переважного варіанта реалізації даного винаходу крайній із внутрішньої сторони лист містить щонайменше один з отворів: передній наскрізний отвір, сформований спереду поперечної центральної осі таким чином, щоб забезпечувати прохід сечі, виведеної користувачем, безпосередньо до поглинаючої структури для поглинання тілесної рідини, а не через крайній із внутрішньої сторони лист, і задній наскрізний отвір, сформований позаду поперечної центральної осі таким чином, щоб забезпечувати прохід калу, виведеного користувачем, безпосередньо до поглинаючої структури, а не через крайній з внутрішньої сторони лист. Згідно ще одному переважному варіанту реалізації даного винаходу складка сформована шляхом часткового з'єднання областей крайнього з внутрішньої сторони листа, вирівняних при складанні підгузка уздовж поперечної центральної осі. Згідно ще одному переважному варіанту реалізації даного винаходу як крайню з внутрішньої сторони листа використовують частину листового матеріалу, виконану у формі на зразок пісочного годинника і складену уздовж поперечної центральної осі, причому зазначена частина листового матеріалу виконана еластичною при розтягуванні й стягуванні в поперечному напрямку в передній і задній поясних областях й нееластичною і непластичною при розтягуванні й стягуванні щонайменше в області, утвореній уздовж поперечної центральної осі в промежинній області. Згідно ще одному переважному варіанту реалізації даного винаходу як поглинальну структуру використовують прокладку, а один з листів, що проходять назовні за зовнішню кромку серцевини, внутрішній або зовнішній, приєднують до зовнішньої поверхні крайнього із внутрішньої сторони листа. Відповідно до другого аспекту даного винаходу вищевказана задача вирішена за допомогою удосконалення способу виготовлення підгузка відповідно до першого аспекту даного винаходу, що має принаймні задній наскрізний отвір. Удосконалення відповідно до другого аспекту даного винаходу відрізняється тим, що пропонований спосіб містить етапи, на яких: (1) безперервно подають у машинному напрямку полотно заданої ширини, використовуване як основний листовий матеріал крайнього із внутрішньої сторони листа; 2 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 60 (2) послідовно оснащують крайній із внутрішньої сторони лист у місцях на заданій відстані в поперечному напрямку, перпендикулярному машинному напрямку, від центральної осі, яка розділяє навпіл ширину при вимірі в поперечному напрямку, задніми наскрізними отворами на рівних інтервалах у машинному напрямку; (3) приєднують поглинальну структуру для поглинання тілесної рідини до однієї з протилежних поверхонь полотна таким чином, що серцевина не тільки перекриває задній наскрізний отвір, але також перетинає центральну вісь; (4) покривають термоплавким адгезивом полотно в області, утвореній між центральною віссю й заднім наскрізним отвором, або в області, розташованій симетрично відносно вищевказаної області, на поверхні, розташованій напроти зазначеної однієї із протилежних поверхонь. (5) ріжуть полотно з інтервалами уздовж ліній відрізу, утворених між відповідними парами суміжних поглинальних структур, приєднаних до полотна таким чином, щоб проходити в поперечному напрямку й розташованих на рівних інтервалах у машинному напрямку; і (6) з'єднують одну частину складеного вдвічі полотна з іншою його частиною за допомогою зв'язуючого вздовж ліній відрізу до етапу відрізання полотна. Відповідно до одного переважного варіанта реалізації даного винаходу пропонований спосіб додатково включає етап, на якому полотно оснащують передніми наскрізними отворами в областях, розташованих напроти задніх наскрізних отворів відносно центральної осі, на рівних інтервалах у машинному напрямку. Згідно ще одному переважному варіанту реалізації даного винаходу пропонований спосіб додатково включає етап, на якому полотно покривають уздовж центральної осі на зазначеній одній із протилежних поверхонь адгезивом, за допомогою якого цю поверхню приєднують до поглинальної структури. Підгузок одноразового використання типу трусів згідно із даним винаходом із внутрішньої сторони вологопроникного внутрішнього листа додатково оснащений крайнім із внутрішньої сторони листом. Крайній із внутрішньої сторони лист містить область, що проходить у напрямку спереду назад уздовж відповідної центральної осі, виконану з можливістю розміщення на деякій відстані над внутрішнім листом і виконуючу функцію розділового елемента для запобігання контакту внутрішнього листа зі шкірою користувача. Область, що виконує функцію розділового елемента, оснащена складкою, яка проходить вниз від крайнього із внутрішньої сторони листа в напрямку внутрішнього листа, а її розмір у напрямку спереду назад зменшений на величину розміру складки. Завдяки цьому зазначена область не має помітних складок і не провисає. Нижче детально описані інші технічні результати, що досягаються у переважних варіантах реалізації даного винаходу. Короткий опис креслень. На фіг. 1 показане перспективне зображення із частковим розрізом підгузка одноразового використання типу трусів. На фіг. 2 показаний перетин по лінії II-II, позначеній на фіг 1. На фіг. 3 показаний вид зверху із частковим розрізом плоско розгорнутого підгузка. На фіг. 4, що аналогічна фіг. 3, показаний один варіант реалізації підгузка одноразового використання типу трусів у плоско розгорнутому стані. На фіг. 5 показане збільшене перспективне зображення одного з переважних варіантів реалізації підгузка одноразового використання типу трусів. На фіг. 6 показаний перетин по лінії VI-VI, позначеній на фіг 5. На фіг. 7 показаний вид зверху підгузка, показаного на фіг. 5, у плоско розгорнутому стані. На фіг. 8 показаний вид зверху підгузка одноразового використання типу трусів, якщо дивитися в напрямку, спільно зазначеному двома стрілками VIII-VIII, позначеними на фіг. 6. На фіг. 9 показана часткова схема, що ілюструє один з варіантів реалізації способу виготовлення підгузка. На фіг. 10 - показана схема, що аналогічна схемі, показаній на фіг. 9, яка ілюструє ще один варіант реалізації способу виготовлення підгузка. Позначення на кресленнях: 1 підгузок одноразового використання типу трусів; 6 промежинна область; 7 передня поясна область; 8 задня поясна область; 11 поясний отвір; 12 отвір для ніг; 21 крайній із внутрішньої сторони лист; 3 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 60 23 внутрішній лист; 24 зовнішній лист; 26 серцевина; 31 передній наскрізний отвір; 32 задній наскрізний отвір; 36 складка; А напрямок спереду назад; В поперечний напрямок; С поздовжній напрямок; Р центральна вісь, що проходить у напрямку спереду назад; Q поперечна центральна вісь; R поздовжня центральна вісь. Подробиці підгузка одноразового використання типу трусів згідно із даним винаходом стануть очевидні з наступного опису з посиланнями на прикладені креслення. На фіг. 1 показане перспективне зображення із частковим розрізом підгузка 1 одноразового використання типу трусів у положенні на тілі користувача, причому напрямок спереду назад, поперечний напрямок і поздовжній напрямок зазначені перпендикулярними один одному подвійними стрілками А, В й С відповідно. Підгузок 1 містить промежинну область 6, передню поясну область 7, що проходить вперед від області 6, і задню поясну область 8, що проходить назад від області 6, причому бічні кромки 7а, 7а області 7 розміщені плоско й з'єднані з боковими кромками 8а, 8а області 8 шляхом сплавки у швах 9, розташованих з інтервалами в поздовжньому напрямку С. Підгузок 1 додатково містить поясний отвір 11, пару отворів 12 для ніг, крайній з внутрішньої сторони лист 21, повернений безпосередньо до шкіри користувача (не показана), і поглинальну структуру 22 для поглинання тілесної рідини, приєднану до зовнішньої поверхні 21b листа 21. Частини листа 21, що утворюють області 7, 8, виконані еластичними з можливістю розтягування й стягування в поперечному напрямку В, а частина листа 21, що утворює область 6, виконана по суті на всій її площі не пружною, а також непластичною при розтягуванні. Хоча лист 21 на всій його площі переважно виконують вологонепроникним й, більш переважно, повітропроникним, але вологонепроникним, лист 21 можна виготовляти таким чином, що частина, яка утворює області 7, 8, а також частина, що утворює область 6, виконані вологопроникними. Структура 22 містить вологопроникний внутрішній лист 23, вологонепроникний зовнішній лист 24 і серцевину 26, сформовану поглинаючим тілесну рідину матеріалом, покритим папіросним папером і розміщеним між листами 23, 24, що проходять назовні за зовнішню кромку серцевини 26, вирівняними й з'єднаним один з одним. Щонайменше один із цих двох листів 23, 24 приєднаний до листа 21. Листи 21, 23 й 24 вирівняні й з'єднані один з одним уздовж обох бічних кромок 27 області 6. Ножні еластичні елементи 28, що також проходять уздовж цих бічних кромок 27, розміщені між листами 23, 24 і приєднані в розтягнутому стані щонайменше до одного з листів 23, 24. Листи 21, 23 відстоять один від одного в напрямку товщини серцевини 26 між кромками 27. Лист 21 оснащений попереду поперечної центральної осі Q-Q, що проходить у поперечному напрямку В і поділяє підгузок 1 навпіл по довжині в напрямку А спереду назад, переднім наскрізним отвором 31, а позаду поперечної центральної осі Q-Q - заднім наскрізним отвором 32. Отвір 31 розташований таким чином, що напроти нього можуть бути розміщені зовнішні геніталії користувача, а отвір 32 розташований таким чином, що напроти нього може бути розміщений задній прохід користувача. Завдяки такій спеціальній конфігурації сеча й кал, виведені користувачем підгузка, можуть проходити безпосередньо до структури 23 без змочування листа 21. Сеча, що надходить через отвір 31, а також кал, що надходить через отвір 32, можуть бути надійно утримані у відкритому проміжку, утвореному між листами 21, 23, внаслідок чого сеча та/або кал не приходять у контакт зі шкірою користувача. На фіг. 2 показаний розріз по лінії II—II, позначеній на фіг. 1 і відповідній центральній осі Р, що проходить у напрямку А спереду назад і поділяє підгузок 1 навпіл по довжині в поперечному напрямку В. Частини листа 21, що лежать в областях 7, 8, з'єднані одна з одною паралельно поздовжній центральної осі R, що проходить у поздовжньому напрямку С і поділяють підгузок 1 навпіл по довжині в напрямку А спереду назад з формуванням верхніх кромок 34 відповідних отворів 12. Лист 21 оснащений складкою 36 в області 6. Складка 36 сформована шляхом з'єднання однієї частини листа 21 з іншою його частиною з використанням адгезиву або сплавкою в стиковій області 37, розміщеній на поздовжній центральній осі R, таким чином, що лист 21 виявляється відвернутим на себе уздовж поздовжньої центральної осі R між отворами 31, 32. Інакше кажучи, складка 36 проходить від частини листа 21, розміщеної на деякій відстані над листом 23, вниз у напрямку листа 23 уздовж поздовжньої центральної осі R (див. фіг. 1). 4 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 60 Хоча стикова область 37 для складки 36 сформована, як показано, поблизу верхньої частини 38 складки 36, довжина області 37 у напрямку нижньої частини 39 складки 36 може бути належним чином збільшена. Хоча, як показано, розмір області 37 у поперечному напрямку В є меншим від ширини області 6, розмір області 37 може бути збільшений до значення, при якому область 37 не утрудняє чию-небудь допомогу, наприклад, допомогу матері, при розміщенні підгузка 1 на тілі користувача. Наприклад, у випадку дитячого підгузка 1 розмір області 37 переважно обраний у діапазоні від 5 до 30 мм. Також можна з'єднати нижню частину 39 складки 36 з листом 23 за допомогою відповідних сполучних засобів, наприклад, шляхом нанесення адгезиву на зовнішню поверхню нижньої частини 39. Слід зазначити, що до листа 23 може бути приєднана не тільки частина листа 21, що утворює нижню частину 39 складки 36, але також його частини, розміщені поперек на обох сторонах нижньої частини 39 (див. фіг. 4). Передній відкритий проміжок 42 сформований попереду поперечної центральної осі Q-Q, а задній відкритий проміжок 43 сформований позаду поперечної центральної осі Q-Q між листами 21, 23. Складка 36 сформована між цими двома відкритими проміжками 42, 43. Отвір 31 листа 21 забезпечує взаємодію проміжку 42 з його зовнішньою частиною, що дозволяє сечі надходити в проміжок 42. Аналогічно, отвір 32 забезпечує взаємодію проміжку 43 з його зовнішньою частиною, що дозволяє калу надходити в проміжок 43. На фіг. 3 показаний вид зверху із частковим розрізом плоско розгорнутого підгузка 1а, одержаного шляхом від'єднання одна від одної областей 7, 8 підгузка 1, показаного на фіг. 1 й 2, у швах 9 з роз'єднанням стикової області 37 складки 36, уздовж якої одну частину листа 21 з'єднують з іншою його частиною, і шляхом вирівнювання областей 6, 7, 8 у напрямку А спереду назад, а також у поперечному напрямку В проти дії стягуючого зусилля еластичних елементів. Однакові області підгузків 1а, 1 позначені однаковими позиціями для наочності. У плоско розгорнутому підгузку 1а лист 21 сформований складовим листом, що містить перший лист 51, другий лист 52 і третій лист 53. Лист 51 виконаний по суті у формі пісочного годинника і містить область 6 й області 7, 8. Лист 51 виконаний нееластичним і непластичним при розтягуванні й стягуванні й повернений до листа 23. Лист 52 виконаний еластичним при розтягуванні й стягуванні в поперечному напрямку В і приєднаний у розтягнутому стані до внутрішньої поверхні листа 51 за допомогою термоплавкого адгезиву 56 попереду області 7 збоку від області 6. Лист 53 виконаний еластичним при розтягуванні й стягуванні в поперечному напрямку В і приєднаний у розтягнутому стані до внутрішньої поверхні листа 51 за допомогою термоплавкого адгезиву 56 в області 8 збоку від області 6. Пара областей 57, розташованих на внутрішній поверхні листа 51, кожна з яких позначена точками на фіг. 3, відповідає стиковій області 37, показаній на фіг. 2, і розміщена симетрично відносно поперечної центральної осі QQ. Лист 23 і лист 24, між якими розташована серцевина 26, проходять назовні за зовнішню кромку серцевини 26 у структурі 22, вирівняні й з'єднані один з одним за допомогою термоплавкого адгезиву 58 зовні зовнішніх кромок серцевини 26. Еластичні елементи 28, що оточують ноги, розміщені між листами 23, 24 і проходять у розтягнутому стані в напрямку А спереду назад уздовж обох бічних кромок 27 області 6 у плоско розгорнутому підгузку 1а. Зовнішня кромка листа 23 приєднана до зовнішньої поверхні листа 21 за допомогою термоплавкого адгезиву 59. Форма й розмір листа 24 переважно обрані такими ж, як форма й розмір листа 23, або дещо більшими. Зовнішня кромка листа 24, розмір якого обраний дещо більше розміру листа 23, проходить назовні за зовнішню кромку листа 23, приєднаного до зовнішньої поверхні листа 21. Відповідно до показаного варіанта реалізації частини листа 21, утворені поблизу його протилежних кінців, розташовані в крайових частинах області 6, приєднаних до структури 22 за допомогою адгезиву 59, і проміжної частини, утвореної між цими двома частинами й приєднаної до структури 22 за допомогою термоплавкого адгезиву 41. Для одержання плоско розгорнутого підгузка 1 підгузок 1 а може бути складений уздовж поперечної центральної осі Q-Q таким чином, що лист 21 виявляється розташованим всередині, шляхом з'єднання областей 57 листа 51 одна з одною і з'єднання бічних кромок 7а, 7а області 7 з бічними кромками 8а, 8а області 8 у швах 9 (див. фіг. 1). Коли підгузок 1 знаходиться в надягнутому положенні на тілі користувача, лист 21 є підійнятим на деяку відстань над листом 23, що покриває структуру 22, в області 6 й, таким чином, виконує функцію розділового елемента, виконаного з можливістю запобігання контакту листа 23, забрудненого калом та/або сечею, зі шкірою користувача. Частина листа 21, що утворює складку 36, утворює разом із частинами, що проходять назовні від складки 36 у поперечному напрямку В відповідно, розділову стінку для переднього відкритого проміжку 42 і заднього відкритого проміжку 43, виконану з можливістю запобігання змішування сечі й калу одної з одним. Таким чином, у підгузка 1 усунутий недолік, пов'язаний з утворенням калу зі зменшеною внаслідок змішування із сечею в'язкістю, легко забруднюючого значну площу шкіри 5 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 користувача. Крім того, довжина листа 21 при вимірі в напрямку А спереду назад уздовж центральної осі Р у підгузку 1, показаному на фіг. 1 й 2, зменшена, як показано на фіг. 3, шляхом формування складки 36, а не внаслідок стягування еластичних елементів. Внаслідок цього в положенні підгузка 1 на тілі користувача на листі 21 в області 6 не може формуватися велика кількість складок. Інакше кажучи, при розміщенні підгузка 1 на тілі користувача з чиєюнебудь допомогою, наприклад, за допомогою матері, отвори 12 для ніг виявляються не закритими зім'ятим листом 21, якщо дивитися в напрямку внутрішньої частини підгузка 1. Таким чином, ноги користувача можуть бути безперешкодно розміщені в отворах 12 для ніг з чиєюнебудь допомогою, наприклад, за допомогою матері. У положенні підгузка 1, розміщеного таким чином на тілі користувача, область 6 не виявляється зморщеною, а підгузок 1 щільно прилягає до тіла користувача. В областях 7, 8 у показаному варіанті реалізації підгузка 1 еластизовані другий і третій листи 52, 53 приєднані відповідно до внутрішньої поверхні нееластизованого листа 51 таким чином, що на листі 51, що утворює зовнішню поверхню підгузка 1 у положенні, показаному на фіг. 1 й 2, на його зовнішній стороні, може формуватися велика кількість складок, однак листи 52, 53, що утворюють внутрішні поверхні областей 7, 8, можуть залишатися гладкими. Внаслідок цього може бути відвернене подразнення шкіри користувача складками, що формуються в противному випадку на внутрішніх поверхнях областей 7, 8. Однак у випадку якщо цей технічний результат, забезпечуваний листами 52, 53, не потрібен, листи 52, 53 можуть бути приєднані в розтягнутому стані до зовнішньої поверхні листа 51. Хоча лист 21 підгузка 1 переважно виконаний вологонепроникним й, більш переважно, повітропроникним, але вологонепроникним, лист 21 можна виготовляти на основі складового листа, що містить двошарові листи з різними властивостями таким чином, що лист 21 може бути вологопроникним в області 6 і вологонепроникним в областях 7, 8. Наприклад, як лист 51 у листі 21 може бути використаний нетканий матеріал, сформований термпопластичним синтетичним волокном, або плівка, сформована термопластичною синтетичною смолою. Також можна використовувати шаруватий лист, що містить принаймні два шари нетканого матеріалу, або шаруватий лист, що містить шар нетканого матеріалу й шар пластмасової плівки. Як матеріали для листів 52, 53 можуть бути використані еластичний при розтягуванні й стягуванні нетканий матеріал, що містить еластичні нитки, такі як уретанові нитки, або еластична при розтягуванні й стягуванні плівка, виготовлена, наприклад, на основі натурального або синтетичного каучука. Як матеріали для листа 23 можуть бути використані, без обмеження, вологопроникний нетканий матеріал, термопластична плівка або складовий лист, що містить шар нетканого матеріалу й шар пластмасової плівки, розміщені один на одному. Як матеріали для зовнішнього листа можуть бути використані, без обмеження, вологонепроникний нетканий матеріал, термопластична плівка або складовий лист, що містить шар нетканого матеріалу й шар пластмасової плівки, розміщені один на одному. На фіг. 4, що аналогічна фіг. 3, показаний ще один варіант реалізації даного винаходу. У плоско розгорнутому підгузку 1а, показаному на фіг. 4, лист 21 містить перший лист 51, що має по суті форму пісочного годинника і виконаний нееластичним і непластичним при розтягуванні, другий лист 52, також виконаний нееластичним і непластичним при розтягуванні й приєднаний до внутрішньої поверхні або зовнішньої поверхні області 7 збоку від області 6 за допомогою термоплавкого адгезиву 56, і третій лист 53, приєднаний до внутрішньої поверхні або зовнішньої поверхні області 8 збоку від області 6 листа 51 за допомогою термоплавкого адгезиву 56. Щонайменше два перших еластичних елементи 61, що проходять у поперечному напрямку В, приєднані в розтягнутому стані поблизу поясного отвору 11 і щонайменше два других еластичних елементи 62, що проходять у поперечному напрямку В, приєднані в розтягнутому стані поблизу промежинної області 6 до будь-якого з листів 51, 52. Щонайменше два третіх еластичних елементи 63, що проходять у поперечному напрямку В, приєднані в розтягнутому стані поблизу поясного отвору 11 і щонайменше два четвертих еластичних елементи 64 приєднані в розтягнутому стані поблизу промежинної області 6 до будь-якого з листів 51, 52. Еластичні елементи 66, 67 промежинної області, що проходять у поперечному напрямку В між областю 57 й отвором 31 і між областю 57 й отвором 32 відповідно, приєднані в розтягнутому стані до зовнішньої поверхні листа 51 в промежинній області 6. Зовнішня поверхня листа 51 приєднана в її частині, що повністю проходить через область 6 уздовж поперечної центральної осі Q-Q, до листа 23 за допомогою термоплавкого адгезиву 41. У підгузку 1, одержаному із плоско розгорнутого підгузка 1а, показаного на фіг. 4, еластичні елементи 61, 62, 63, 64 забезпечують щільне прилягання областей 7, 8 навколо талії користувача. Хоча елементи 66, 67 не є істотною частиною підгузка 1, ці елементи 66, 67 6 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 додатково забезпечують щільне прилягання частини листа 21, що проходить поблизу складки 36, навколо стегон й інших частин тіла користувача. Хоча лист 21 підгузка 1 переважно оснащують отворами 31, 32, лист 21 може бути оснащений тільки одним наскрізним отвором не виходячи за межі об'єму винаходу. На фіг. 5, 6 й 7, які аналогічні фіг. 1,2 й 3, показаний переважний варіант реалізації даного винаходу. Слід зазначити, що лист 21 і структура 22, як показано на фіг. 5, відстоять один від одної в поздовжньому напрямку С. Лист 21 підгузка 1 містить передню поясну область 7, виконану з можливістю контакту із черевною стороною користувача, задню поясну область 8, виконану з можливістю контакту зі спинною стороною користувача, і промежинну область 6, що проходить між областями 7, 8 і виконану з можливістю контакту із промежиною користувача. Структура 22 проходить від області 7 до області 8 підгузка 1 і приєднана до зовнішньої поверхні листа 21, розташованої напроти його контактуючої зі шкірою поверхні. У плоско розгорнутому підгузку 1а, показаному на фіг. 7, зовнішні кромки листа 21 містять передній кінець 74 і задній кінець 75, що проходять у поперечному напрямку В, і пару бічних кромок 76, 76, що проходять у поздовжньому напрямку С. Бічні кромки 27, 27, що складають частину бічних кромок 76, 76 й утворені в області 6, опукло вигнуті в напрямку центральної осі Р листа 21. Бічні кромки 7а, 7а, що складають частину бічних кромок 76, 76 і проходять в області 7, повинні бути приєднані до бічних кромок 8а, 8а, що проходять в області 8, для одержання підгузка 1 у формі трусів з наступним формуванням поясного отвору 11 і пари отворів 12 для ніг. Зовнішні кромки 74, 75 отвору 11 і зовнішні кромки 27 отвору 12 виконані еластичними при розтягуванні відповідно, оскільки еластичні елементи 82, що оточують талію, і еластичні елементи 28, що оточують ноги, приєднані до них або безпосередньо до листа 21 у розтягнутому стані. Структура 22 містить серцевину 26, розміщену між листами 23, 24. Як серцевина 26 можуть бути використані різні добре відомі засоби, такі як пульпа пушка, покрита санітарно-гігієнічним папером. Листи 23, 24 проходять назовні за зовнішню кромку серцевини 26. Серцевина 26 має необхідні площу й форму (наприклад, прямокутну або гантелеподібну форму). Як лист 23, що покриває структуру 22, використовують вологопроникний лист, а як лист 24 використовують вологонепроникний лист. Як показано на фіг. 7, розміри структури 22 у поздовжньому напрямку, а також у поперечному напрямку менше розмірів листа 21. У підгузку 1 з такою структурою 22 лист 21 виконує функцію так званого контактуючого зі шкірою листа. Як показано на фіг. 7, область 6 листа 21 оснащена на відстані від поперечної центральної осі Q, що розділяє підгузок 1а навпіл по довжині в напрямку А спереду назад, у напрямку області 8 отвором 32 для проходу калу й на відстані від поперечної центральної осі Q у напрямку області 7 отвором 31 для проходу сечі. Слід зазначити, що даний винахід може бути здійснений без формування отвору 31. При з'єднанні структури 22 із зовнішньою поверхнею листа 21 структуру 22 розміщують напроти отворів 31, 32. Потім кромку 86 структури 22 приєднують до листа 21 за допомогою відомих засобів, наприклад, термоплавкого адгезива 59 або термічного зварювання. Навіть якщо лист 21 не оснащують отвором 31, структуру 22 приєднують до листа 21 таким чином, що серцевина 26 може проходити за поперечну центральну вісь Q таким чином, щоб розміщатися напроти сечовипускального отвору через лист 21. Як показано на перетині, представленому на фіг. 6, передній відкритий проміжок 42 і задній відкритий проміжок 43 сформовані між структурою 22 і листом 21 в області 6 підгузка 1. У положенні підгузка 1 на тілі користувача виділення організму проходять через отвори 31, 32 у ці відкриті проміжки 42, 43 й утримуються поза контактом зі шкірою користувача. Потім лист 21 складають "лицем до лиця" уздовж поперечної центральної осі Q, показаної на фіг. 7, а області 57, 57 приєднують одну до одної за допомогою термоплавкого адгезиву НМ з формуванням складки 36. Складка 36 розташована між проміжками 42, 43 і проходить у поперечному напрямку В підгузка 1 (див. фіг. 5) вниз до структури 22. Наявність складки 36 дозволяє запобігти змішуванню калу із сечею. Таким чином, лист 21, що запобігає забрудненню шкіри користувача виділеннями організму, також забезпечує запобігання змішуванню калу із сечею. На фіг. 8 показаний вид зверху підгузка одноразового використання типу трусів, якщо дивитися в напрямку, спільно зазначеному двома стрілками VIII-VIII, позначеними на фіг. 6. Структура 22 розташована знизу переднього отвору 31 і заднього отвору 32, якщо дивитися зверху вниз у напрямку внутрішньої частини підгузка 1 через передній відкритий проміжок і задній відкритий проміжок відповідно. При розміщенні підгузка 1 на тілі користувача лист 21 7 UA 101351 C2 5 10 15 20 25 30 35 40 45 50 55 60 приходить у контакт зі шкірою користувача на досить великій площі для запобігання забруднення шкіри користувача виділеннями організму. Нижче описаний з посиланнями на фіг. 9 один з варіантів реалізації способу виготовлення підгузка 1, показаного як приклад на фіг. 5-8. Безперервне полотно 121 заданої ширини W, на основі якого одержують листи 21, безперервно подають у машинному напрямку, зазначеному стрілкою MD. Протилежні бічні кромки 174, 175 полотна 121 проходять паралельно машинному напрямку MD й утворюють передній кінець 74 і задній кінець 75, показані на фіг. 7 відповідно. Мнима центральна вісь М, що розділяє навпіл ширину W полотна 121 у поперечному напрямку CD, перпендикулярному машинному напрямку MD, відповідає поперечній центральній осі Q підгузка 1. Область 6 підгузка 1 сформована уздовж мнимої центральної осі М, а області 7, 8 сформовані на обох сторонах області 6 у напрямку CD. Як показано на фіг. 9, полотно 121 по черзі оснащують отворами 112 у машинному напрямку MD на заданих інтервалах з формуванням отворів 12 для ніг підгузка 1. Потім полотно 121 додатково оснащують уздовж бічних кромок 174, 175 щонайменше двома еластичними елементами 182, приєднаними до нього в розтягнутому стані відповідно. Слід зазначити, що в даному описі вираз "задані інтервали" відноситься до інтервалів, на яких полотно 121 відрізають з одержанням відповідних листів 21 окремих підгузків 1 і величину яких визначають залежно від розміру отвору 11 підгузка 1, тобто розміру талії готового підгузка 1. Полотно 121 послідовно оснащують по обидва боки від мнимої центральної осі М у поперечному напрямку CD наборами отворів 31 для проходження сечі й отворів 32 для проходження калу на заданій відстані від центра отвору 31 до центра отвору 32 у машинному напрямку MD. Отвори 31, 32 виконують по суті симетричними відносно мнимого перпендикуляра F, що проходить перпендикулярно мнимій центральної осі М. Отвори 31, 32 можуть бути виконані різної форми, за умови що вони забезпечують безперешкодне проходження через них калу й сечі. Наприклад, отвори 31, 32 можуть бути виконані у формі окружностей або овалів і розміщені симетрично відносно мнимої центральної осі М. Якщо отвори 32, 31 сформовані симетрично відносно мнимої центральної осі М, зусилля, прикладене до полотна 121, що проходить у машинному напрямку MD, може бути по суті однаковим по обидва боки від мнимої центральної осі М у поперечному напрямку CD, що є переважним для збереження форми полотна 121. Слід зазначити, що можна не оснащувати полотно 121 отворами 31 на етапі, проілюстрованому на фіг. 9, у межах об'єму винаходу. Потім структури 22, одержані на виробничій лінії, відмінній від виробничої лінії для полотна 121, приєднують до полотна 121 таким чином, що відстань D від центра однієї структури 22 до центра іншої суміжної з нею структури 22 у машинному напрямку MD може бути однаковою. Як структура 22, що приєднується до полотна 121, може бути використана показана на фіг. 5 структура 22, яка розтягується в машинному напрямку MD, а також у поперечному напрямку CD проти дії стягуючого зусилля еластичних елементів 28, що оточують ноги й приєднаних до неї уздовж обох бічних кромок 27, 27. Структура 22 може бути приєднана до полотна 121 посередині між кожною парою суміжних наскрізних отворів 112. На етапі приєднання структури 22 до полотна 121, структуру 22 приєднують уздовж її зовнішньої кромки 86 до полотна 121 таким чином, що серцевина 26 проходить поперек мнимої центральної осі М і закриває отвори 31, 32 симетрично відносно мнимого перпендикуляра F. Кромку 86 попередньо покривають термоплавким адгезивом 59. Структуру 22 можна приєднувати до полотна 121 не тільки уздовж її зовнішньої кромки 86, але також у тій частині її області, де є серцевина 26. Слід зазначити, що кромку 86 приєднують до полотна 121 переважно на всій її площі. Потім поверхню полотна 121, розташовану напроти поверхні, до якої приєднана структура 22, покривають між мнимою центральною віссю М й отвором 32 термоплавким адгезивом НМ по суті симетрично відносно мнимого перпендикуляра F. Термоплавкий адгезив НМ переважно наносять в обмеженій області, що не досягає відповідних бічних кромок 31а, 32а отворів 31, 32. Таке нанесення термоплавкого адгезиву НМ дозволяє усунути недолік, пов'язаний з подразненням шкіри користувача при контакті із частинами полотна 121, що мають відносно збільшену внаслідок наявності термоплавкого адгезиву твердість. У випадку якщо полотно 121 не оснащують отвором 31, область, у якій полотно 121 покривають термоплавким адгезивом НМ, переважно обмежують таким чином, що відстань від мнимої центральної осі М становить менше найкоротшої відстані між зовнішньою кромкою 32а отвору 32 і мнимою центральною віссю М. Термоплавкий адгезив НМ може бути нанесений між мнимою центральною віссю М і зовнішньою кромкою 32а отвору 32 або на стороні, розташованій напроти отвору 32 відносно мнимої центральної осі М. 8 UA 101351 C2 5 10 15 20 25 30 35 40 Потім полотно 121 складають вдвічі уздовж мнимої центральної осі М, покривають його поверхню зсередини термоплавким адгезивом НМ і з'єднують одну частину полотна 121 з іншою його частиною за допомогою зв'язуючого. Таким чином складку 36, показану на фіг. 6, формують за допомогою частини, покритої термоплавким адгезивом НМ. Хоча покриття адгезивом можна здійснювати різними способами, а при виготовленні підгузків зазвичай використовують покриття з інтервалами або спіралеподібне покриття, для збільшення твердості складки 36 у порівнянні з іншими областями підгузка 1 може бути використане так називане суцільне покриття. Після етапу з'єднання однієї частини полотна 121 з іншою його частиною за допомогою термоплавкого адгезиву НМ з формуванням складки 36 полотно 121 відрізають у заданих областях F, розташованих посередині між кожною парою суміжних у машинному напрямку MD структур 22, 22, що проходять у поперечному напрямку CD і розташованих з однаковими інтервалами в машинному напрямку MD. До етапу відрізання області, що утворюють бічні кромки 7а, 7а області 7, і області, що утворюють бічні кромки 8а, 8а області 8, можуть бути попередньо з'єднані одна з одною з одержанням підгузка 1 типу трусів. Попередньо з'єднувані області можуть перекривати області F відрізання. Хоча варіант реалізації винаходу, у якому полотно 121 попередньо оснащують наскрізними отворами 112, був описаний з посиланням на фіг. 9, можна оснащувати полотно 121 отворами 112 після етапу приєднання структур 22 до полотна 121. На фіг. 10, що аналогічна фіг. 9, проілюстрований ще один варіант реалізації способів виготовлення підгузка 1. Спосіб, показаний на фіг. 10, відрізняється від способу, показаного на фіг. 9, тим, що поверхню полотна 121, повернену до структури 22, тобто поверхню, що відповідає зовнішній поверхні листа 21 підгузка 1, покривають термоплавким адгезивом 41 на мнимій центральній осі М. Структура 22 може бути вирівняна й з'єднана із зовнішньою поверхнею полотна 121 аналогічно тому, як структуру 22 приєднують до полотна 121 у варіанті реалізації, показаному на фіг. 9, також за допомогою термоплавкого адгезиву 41. У підгузку 1, одержаному за способом, показаним на фіг. 10, нижня частина 39 (див. фіг. 6) складки 36 приєднана до зовнішнього листа 23 за допомогою термоплавкого адгезиву 41, а готова складка 36 аналогічна складці, показаній на фіг. 4. Хоча на етапах, показаних на фіг. 9 й 10, як полотно 121 використовують вологонепроникний лист, більш переважним є повітропроникний і вологонепроникний лист, а як полотно 121 також можна використовувати складовий лист, що містить складові листи, які мають різні властивості, таким чином, полотно 121 виконане волого проникним в області, що відповідає області 6, і вологонепроникним в областях, що відповідають областям 7, 8. Також для формування полотна 121 й листів 23, 24 можна використовувати щонайменше два листи, що мають різні коефіцієнти пружності при розтягуванні, таким чином, області, такі як отвори 11, 12, які повинні бути еластичними при розтягуванні, можуть бути сформовані еластичними при розтягуванні нетканими матеріалами, а області, які не повинні бути еластичними при розтягуванні, можуть бути сформовані нееластичними при розтягуванні нетканими матеріалами. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Підгузок одноразового використання типу трусів, що має напрямок спереду назад, поперечний напрямок і поздовжній напрямок, перпендикулярні один одному, промежинну область, передню поясну область талії, що проходить вперед від промежинної області, і задню поясну область, що проходить назад від промежинної області, які спільно утворюють поясний отвір і пару отворів для ніг, при цьому зазначений підгузок додатково містить поглинаючу структуру для поглинання тілесної рідини, розташовану в промежинній області й сформовану поглинаючою тілесну рідину серцевиною, розташованою між вологопроникним внутрішнім листом і вологонепроникним зовнішнім листом, і крайній із внутрішньої сторони лист, розташований із внутрішньої сторони внутрішнього листа й такий, що має задній наскрізний отвір і область, виконану з можливістю розміщення над внутрішнім листом на деякій відстані в напрямку товщини серцевини й виконуючу функцію розділового елемента для запобігання контакту внутрішнього листа зі шкірою користувача, який відрізняється тим, що крайній із внутрішньої сторони лист приєднаний щонайменше до одного з листів, внутрішнього або зовнішнього, у його кінцевих областях, розташованих одна напроти одної в зазначеному напрямку спереду назад на центральній осі, що проходить у напрямку спереду назад і поділяє навпіл підгузок по довжині в поперечному напрямку, а в області, розташованій між його 9 UA 101351 C2 5 10 15 20 25 30 35 40 45 кінцевими областями, виконаний з можливістю розміщення над внутрішнім листом на деякій відстані в напрямку товщини серцевини і, крім того, крайній із внутрішньої сторони лист оснащений на поперечній центральній осі, що проходить у зазначеному поперечному напрямку й розділяє навпіл підгузок по довжині в зазначеному напрямку спереду назад, складкою, що проходить униз від зазначеної області, виконаної з можливістю розміщення над внутрішнім листом, у напрямку внутрішнього листа. 2. Підгузок за п. 1, у якому крайній із внутрішньої сторони лист містить передній наскрізний отвір, сформований спереду поперечної центральної осі таким чином, щоб забезпечувати прохід сечі, виведеної користувачем, безпосередньо до поглинальної структури, а не через крайній із внутрішньої сторони лист, і задній наскрізний отвір, сформований позаду поперечної центральної осі таким чином, щоб забезпечувати прохід калу, виведеного користувачем, безпосередньо до поглинальної структури, а не через крайній із внутрішньої сторони лист. 3. Підгузок за п. 1 або 2, в якому складка сформована шляхом часткового з'єднання областей крайнього із внутрішньої сторони листа, вирівняних при складанні підгузка уздовж поперечної центральної осі. 4. Підгузок за будь-яким з пп. 1-3, в якому як крайній із внутрішньої сторони лист використано частину листового матеріалу, виконану у формі на зразок пісочного годинника і складену уздовж поперечної центральної осі, причому зазначена частина листового матеріалу виконана еластичною при розтягуванні й стягуванні в зазначеному поперечному напрямку в передній і задній поясних областях і нееластичною й непластичною при розтягуванні й стягуванні щонайменше в області, утвореній уздовж поперечної центральної осі в промежинній області. 5. Підгузок за будь-яким з пп. 1-4, у якому як поглинальну структуру для поглинання тілесної рідини використано прокладку, а один з листів, що проходять назовні за зовнішню кромку серцевини, внутрішній або зовнішній, приєднано до зовнішньої поверхні крайнього із внутрішньої сторони листа. 6. Спосіб виготовлення підгузка за п. 1, який включає етапи, на яких (1) безперервно подають у машинному напрямку полотно заданої ширини, сформоване з отворами, які утворюють зазначені отвори для ніг, і використовуване як основний листовий матеріал крайнього із внутрішньої сторони листа; (2) послідовно оснащують крайній із внутрішньої сторони лист у місцях на заданій відстані в поперечному напрямку, перпендикулярному машинному напрямку, від центральної осі, що розділяє навпіл ширину в поперечному напрямку, задніми наскрізними отворами на рівних інтервалах у машинному напрямку; (3) приєднують поглинальну структуру для поглинання тілесної рідини до однієї із протилежних поверхонь полотна таким чином, що серцевина не тільки перекриває задній наскрізний отвір, але також перетинає центральну вісь; (4) покривають термоплавким адгезивом полотно в області, утвореній між центральною віссю й заднім наскрізним отвором, або в області, розташованій симетрично відносно вищевказаної області, на поверхні, розташованій напроти зазначеної однієї із протилежних поверхонь. (5) з'єднують частини складеного удвічі полотна вздовж ліній відрізу; (6) ріжуть полотно з інтервалами уздовж ліній відрізу, утворених між відповідними парами суміжних поглинальних структур, приєднаних до полотна таким чином, щоб проходити в поперечному напрямку й розташованих на рівних інтервалах у машинному напрямку. 7. Спосіб за п. 6, що додатково включає етап, на якому полотно оснащують передніми наскрізними отворами в областях, розташованих напроти задніх наскрізних отворів відносно центральної осі, через рівні інтервали у машинному напрямку. 8. Спосіб за п. 6 або 7, що додатково включає етап, на якому полотно покривають уздовж центральної осі на зазначеній одній з протилежних поверхонь адгезивом, за допомогою якого цю поверхню приєднують до поглинальної структури. 10 UA 101351 C2 11 UA 101351 C2 12 UA 101351 C2 13 UA 101351 C2 14 UA 101351 C2 15 UA 101351 C2 16 UA 101351 C2 17 UA 101351 C2 18 UA 101351 C2 19 UA 101351 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 20
