Пружний кільцевий елемент сполучних півмуфт обертових валів

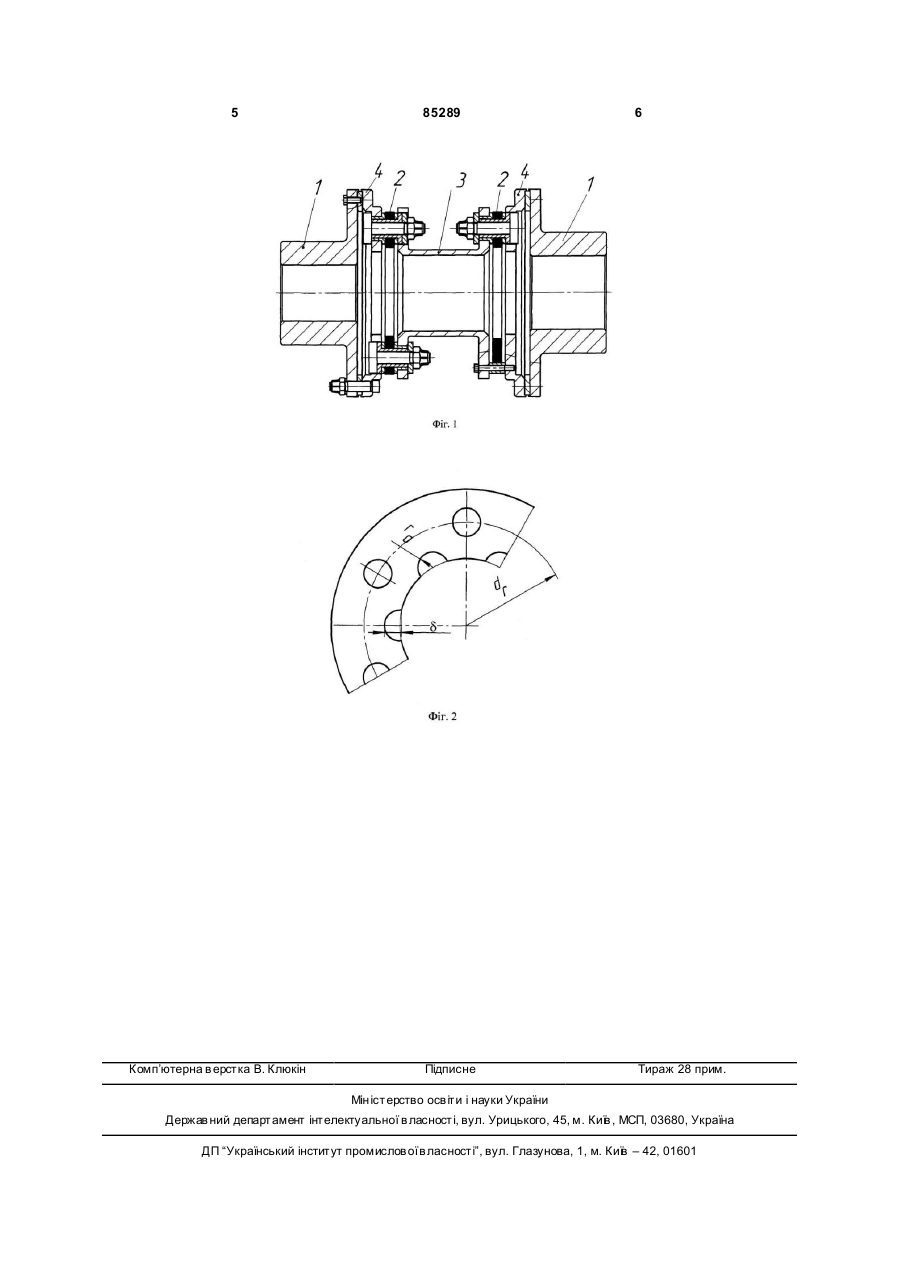

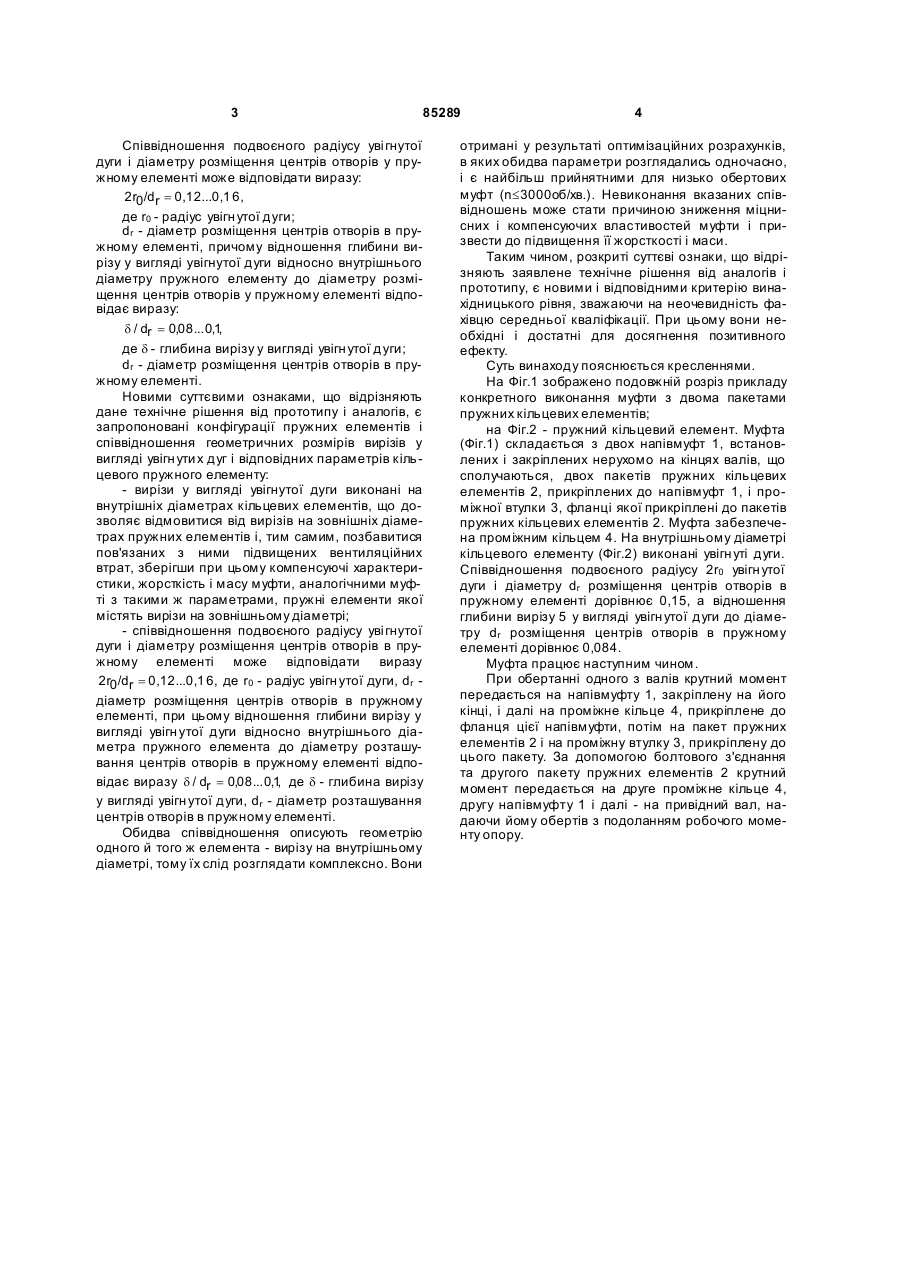

1. Пружний кільцевий елемент сполучних півмуфт обертових валів, забезпечений отворами і вирізами у вигляді уві гнутої дуги, який відрізняється тим, що вирізи у вигляді увігн утої дуги виконані на внутрішньому діаметрі кільцевого елемента. 3 85289 Співвідношення подвоєного радіусу уві гнутої дуги і діаметру розміщення центрів отворів у пружному елементі може відповідати виразу: 2r0/dr = 0,12...0,1 6, де r0 - радіус увігн утої дуги; dr - діаметр розміщення центрів отворів в пружному елементі, причому відношення глибини вирізу у вигляді увігнутої дуги відносно внутрішнього діаметру пружного елементу до діаметру розміщення центрів отворів у пружному елементі відповідає виразу: d / dr = 0,08... 0,1 , де d - глибина вирізу у вигляді увігн утої дуги; dr - діаметр розміщення центрів отворів в пружному елементі. Новими суттєвими ознаками, що відрізняють дане технічне рішення від прототипу і аналогів, є запропоновані конфігурації пружних елементів і співвідношення геометричних розмірів вирізів у вигляді увігн утих дуг і відповідних параметрів кільцевого пружного елементу: - вирізи у вигляді увігнутої дуги виконані на внутрішніх діаметрах кільцевих елементів, що дозволяє відмовитися від вирізів на зовнішніх діаметрах пружних елементів і, тим самим, позбавитися пов'язаних з ними підвищених вентиляційних втрат, зберігши при цьому компенсуючі характеристики, жорсткість і масу муфти, аналогічними муфті з такими ж параметрами, пружні елементи якої містять вирізи на зовнішньому діаметрі; - співвідношення подвоєного радіусу уві гнутої дуги і діаметру розміщення центрів отворів в пружному елементі може відповідати виразу 2r0/dr 0,12...0,1 6, де r0 - радіус увігн утої дуги, dr = діаметр розміщення центрів отворів в пружному елементі, при цьому відношення глибини вирізу у вигляді увігн утої дуги відносно внутрішнього діаметра пружного елемента до діаметру розташування центрів отворів в пружному елементі відповідає виразу d / dr = 0,08... 0,1 де d - глибина вирізу , у вигляді увігн утої дуги, dr - діаметр розташування центрів отворів в пружному елементі. Обидва співвідношення описують геометрію одного й того ж елемента - вирізу на внутрішньому діаметрі, тому їх слід розглядати комплексно. Вони 4 отримані у результаті оптимізаційних розрахунків, в яких обидва параметри розглядались одночасно, і є найбільш прийнятними для низько обертових муфт (n£3000об/хв.). Невиконання вказаних співвідношень може стати причиною зниження міцнисних і компенсуючих властивостей муфти і призвести до підвищення її жорсткості і маси. Таким чином, розкриті суттєві ознаки, що відрізняють заявлене технічне рішення від аналогів і прототипу, є новими і відповідними критерію винахідницького рівня, зважаючи на неочевидність фахівцю середньої кваліфікації. При цьому вони необхідні і достатні для досягнення позитивного ефекту. Суть винаходу пояснюється кресленнями. На Фіг.1 зображено подовжній розріз прикладу конкретного виконання муфти з двома пакетами пружних кільцевих елементів; на Фіг.2 - пружний кільцевий елемент. Муфта (Фіг.1) складається з двох напівмуфт 1, встановлених і закріплених нерухомо на кінцях валів, що сполучаються, двох пакетів пружних кільцевих елементів 2, прикріплених до напівмуфт 1, і проміжної втулки 3, фланці якої прикріплені до пакетів пружних кільцевих елементів 2. Муфта забезпечена проміжним кільцем 4. На внутрішньому діаметрі кільцевого елементу (Фіг.2) виконані увігн уті дуги. Співвідношення подвоєного радіусу 2r0 увігн утої дуги і діаметру dr розміщення центрів отворів в пружному елементі дорівнює 0,15, а відношення глибини вирізу 5 у вигляді увігн утої дуги до діаметру dr розміщення центрів отворів в пружному елементі дорівнює 0,084. Муфта працює наступним чином. При обертанні одного з валів крутний момент передається на напівмуфту 1, закріплену на його кінці, і далі на проміжне кільце 4, прикріплене до фланця цієї напівмуфти, потім на пакет пружних елементів 2 і на проміжну втулку 3, прикріплену до цього пакету. За допомогою болтового з'єднання та другого пакету пружних елементів 2 крутний момент передається на друге проміжне кільце 4, другу напівмуфту 1 і далі - на привідний вал, надаючи йому обертів з подоланням робочого моменту опору. 5 Комп’ютерна в ерстка В. Клюкін 85289 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
