Спосіб закріпки каміння

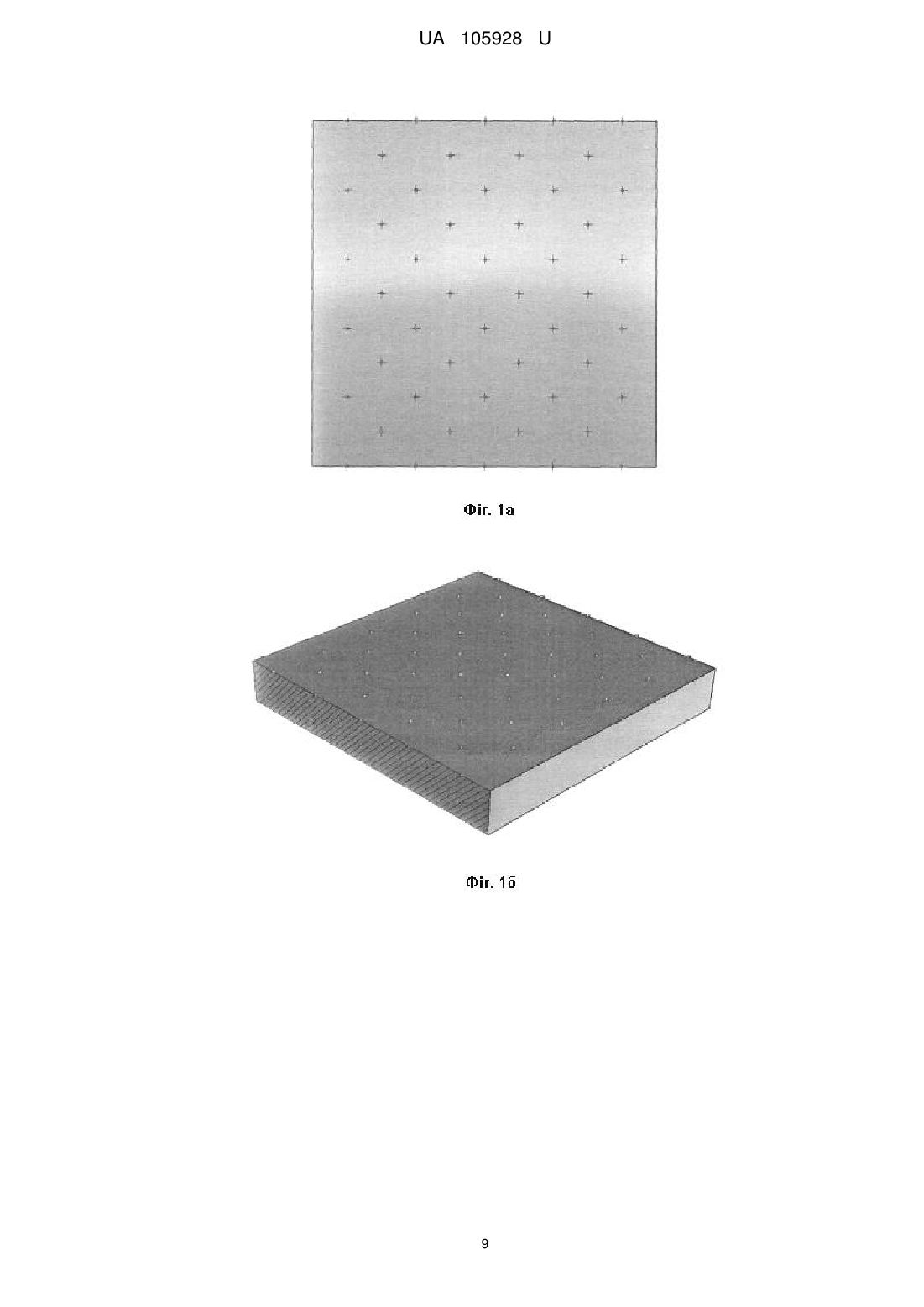

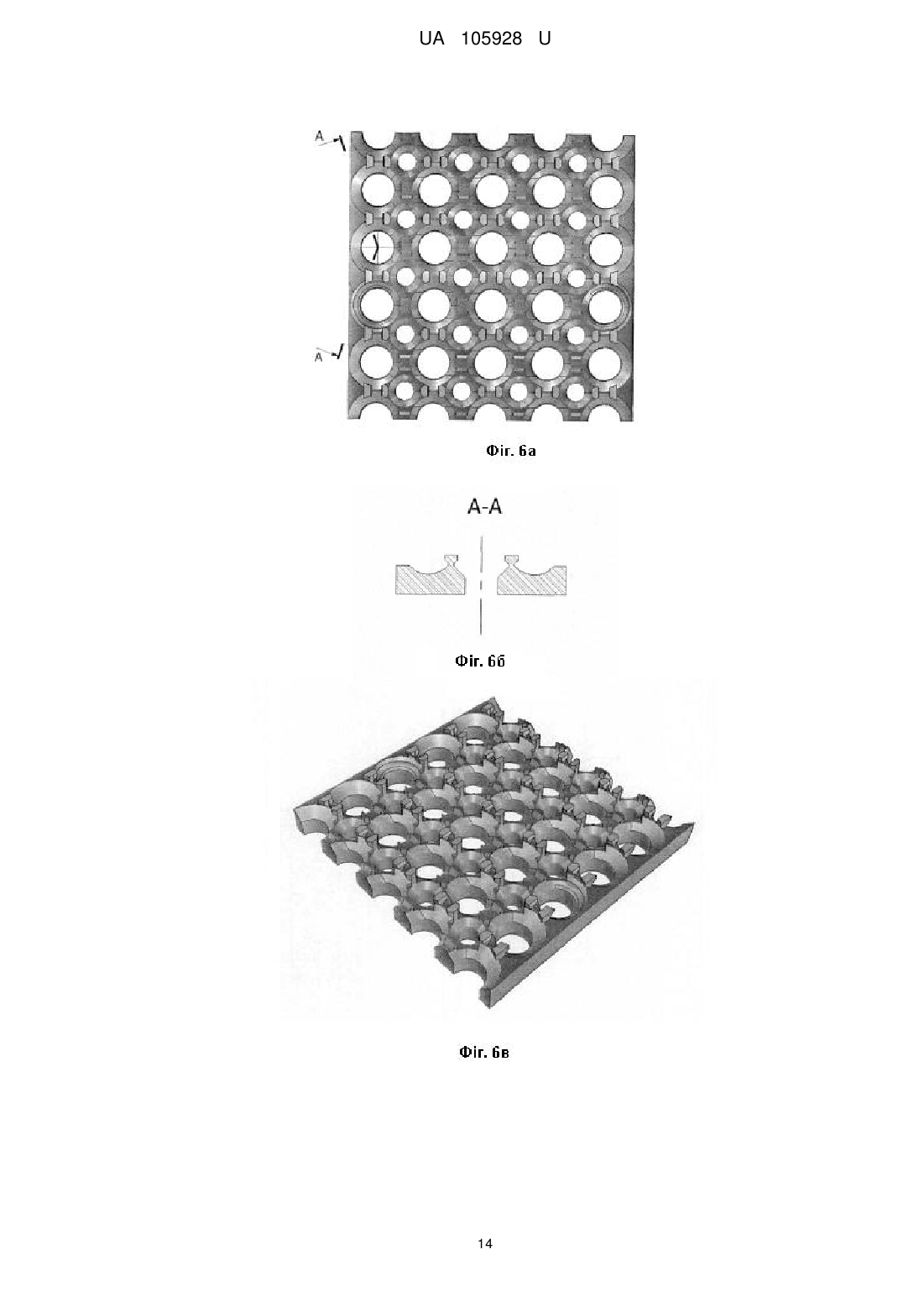

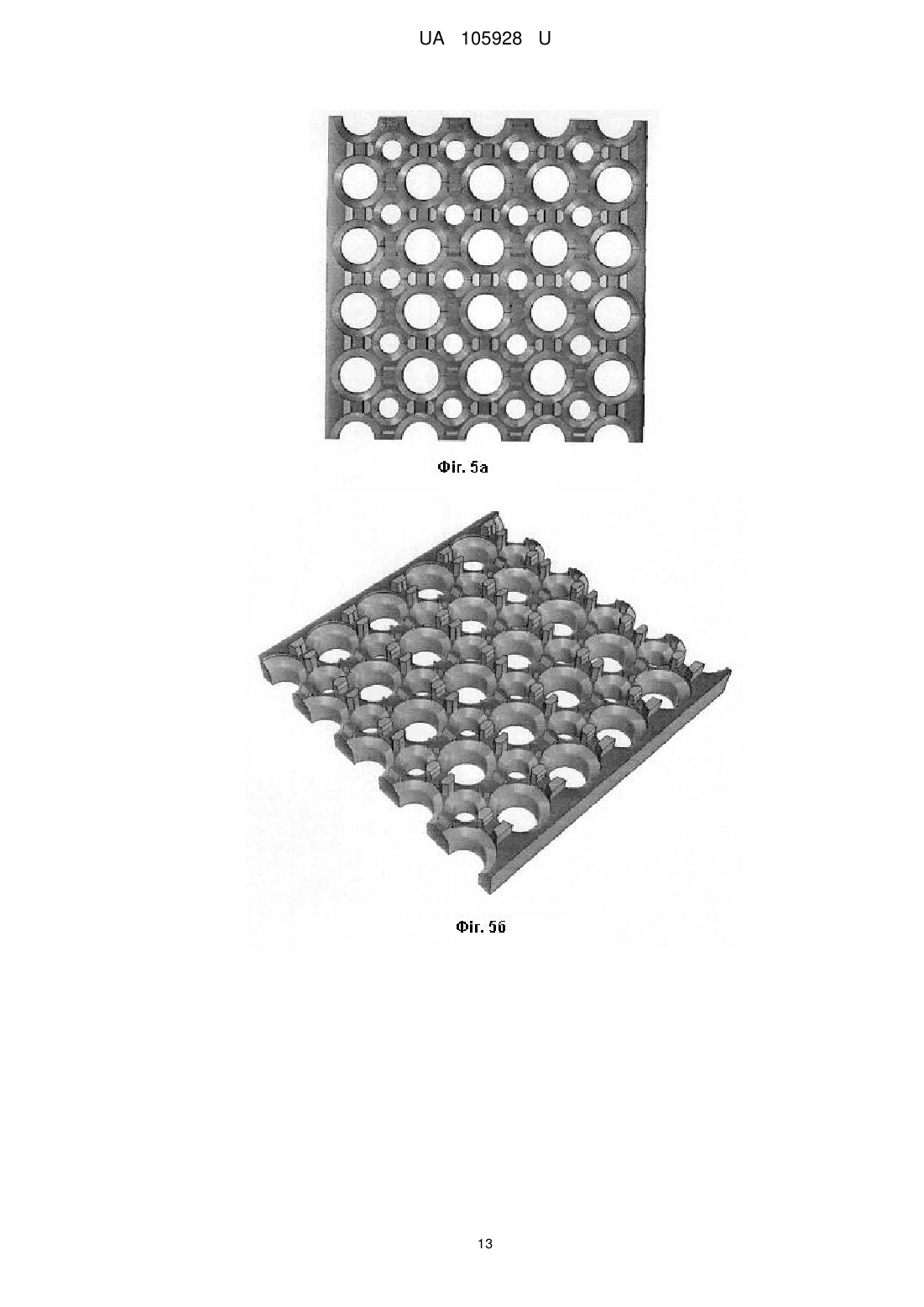

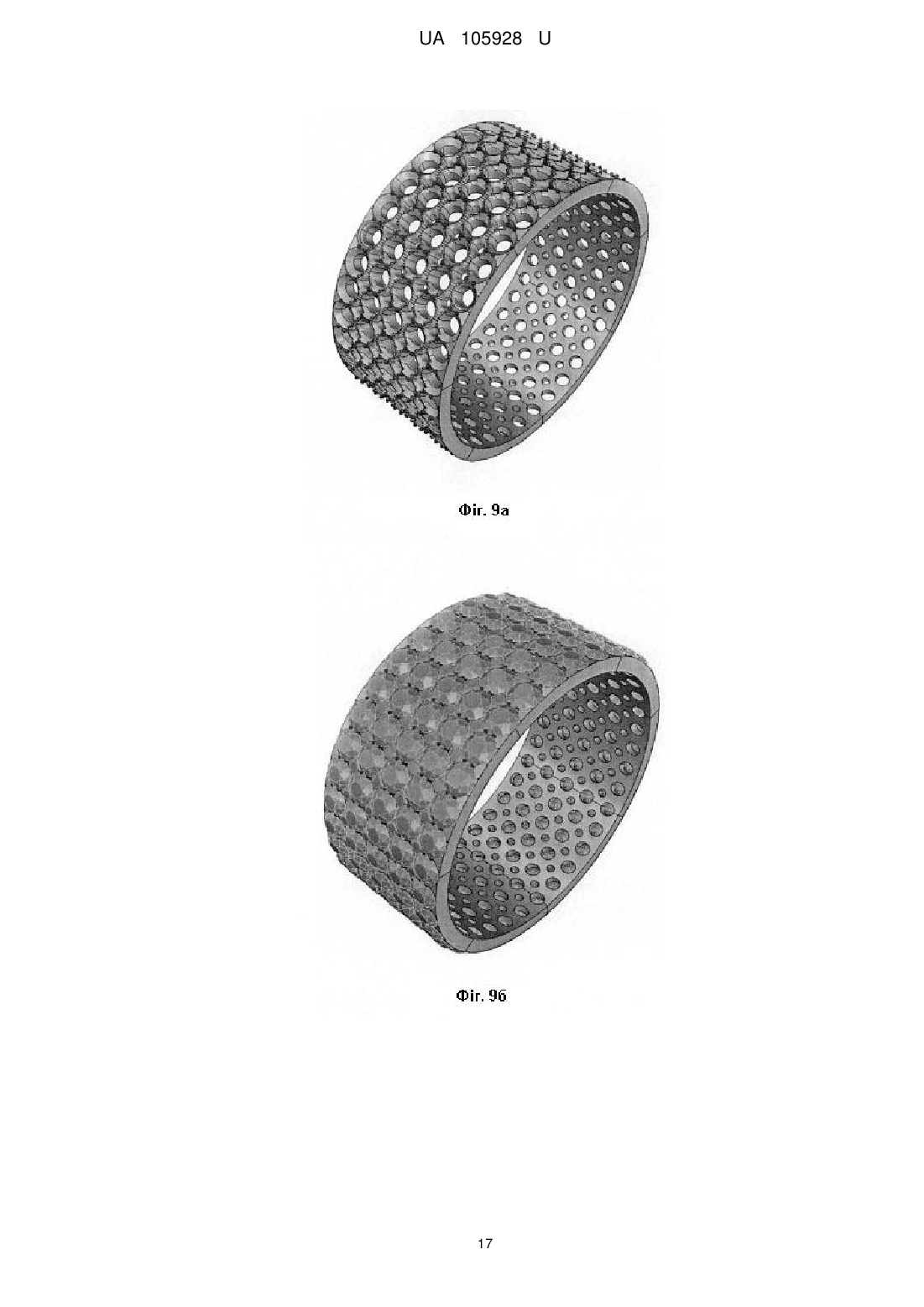

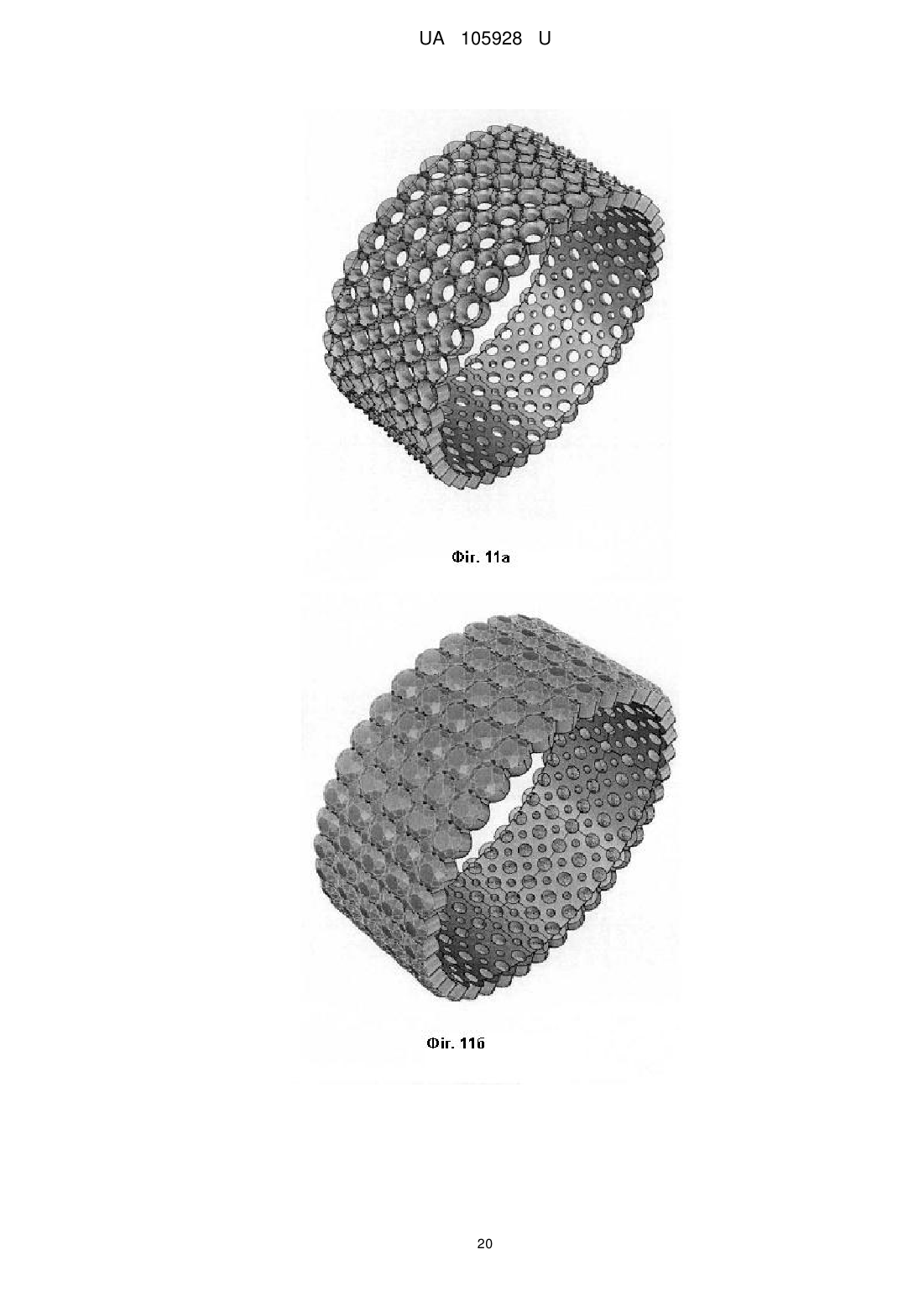

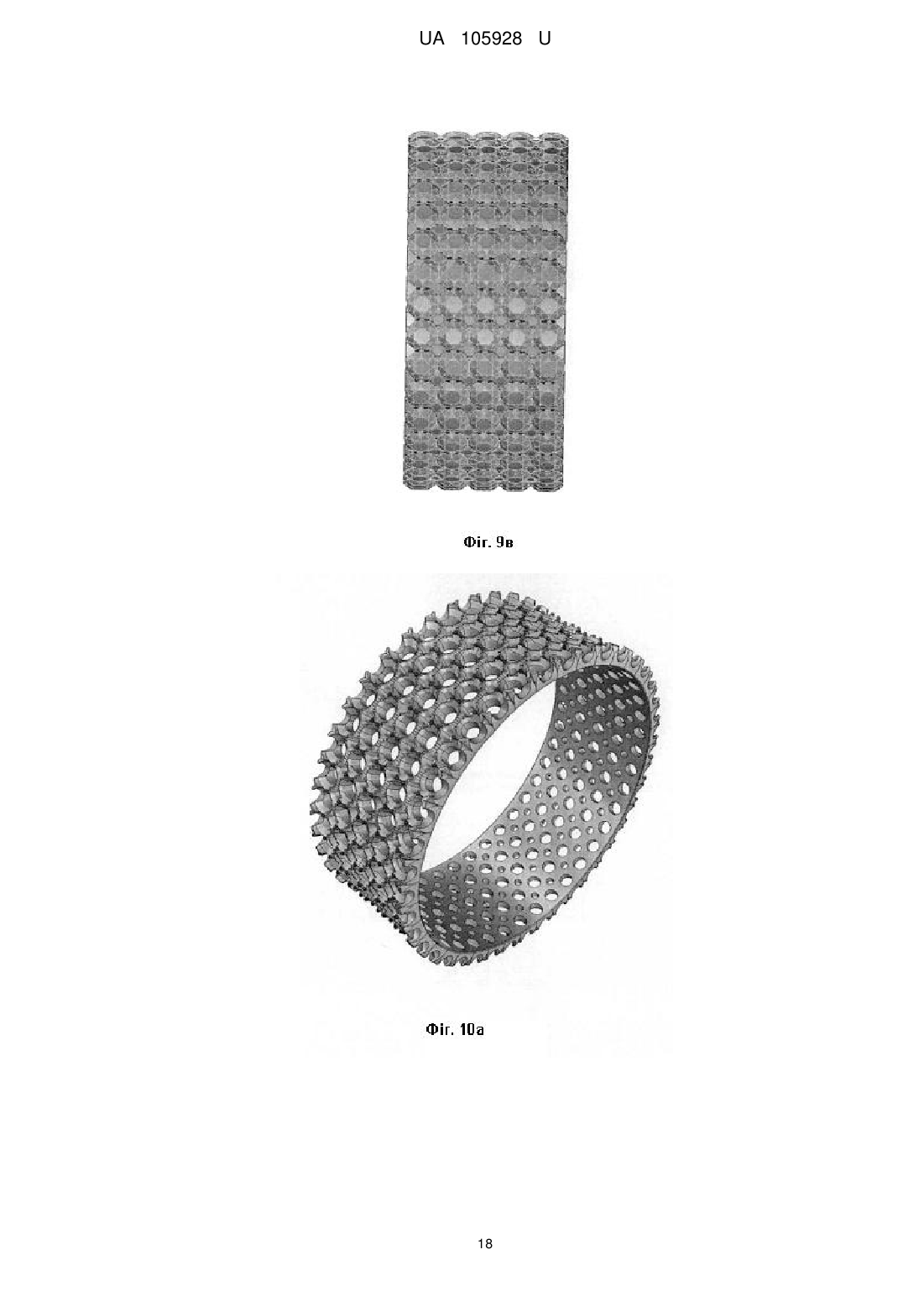

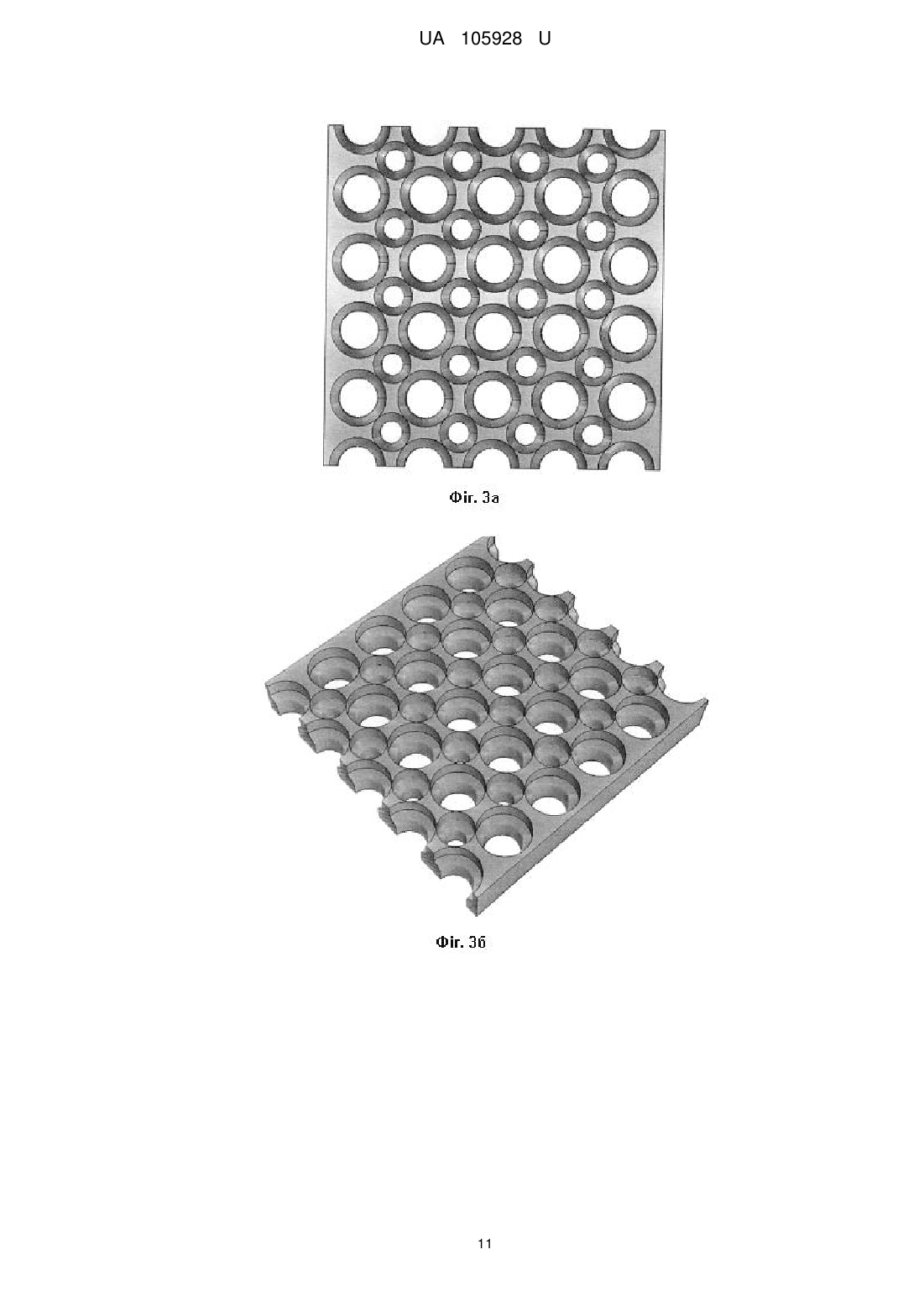

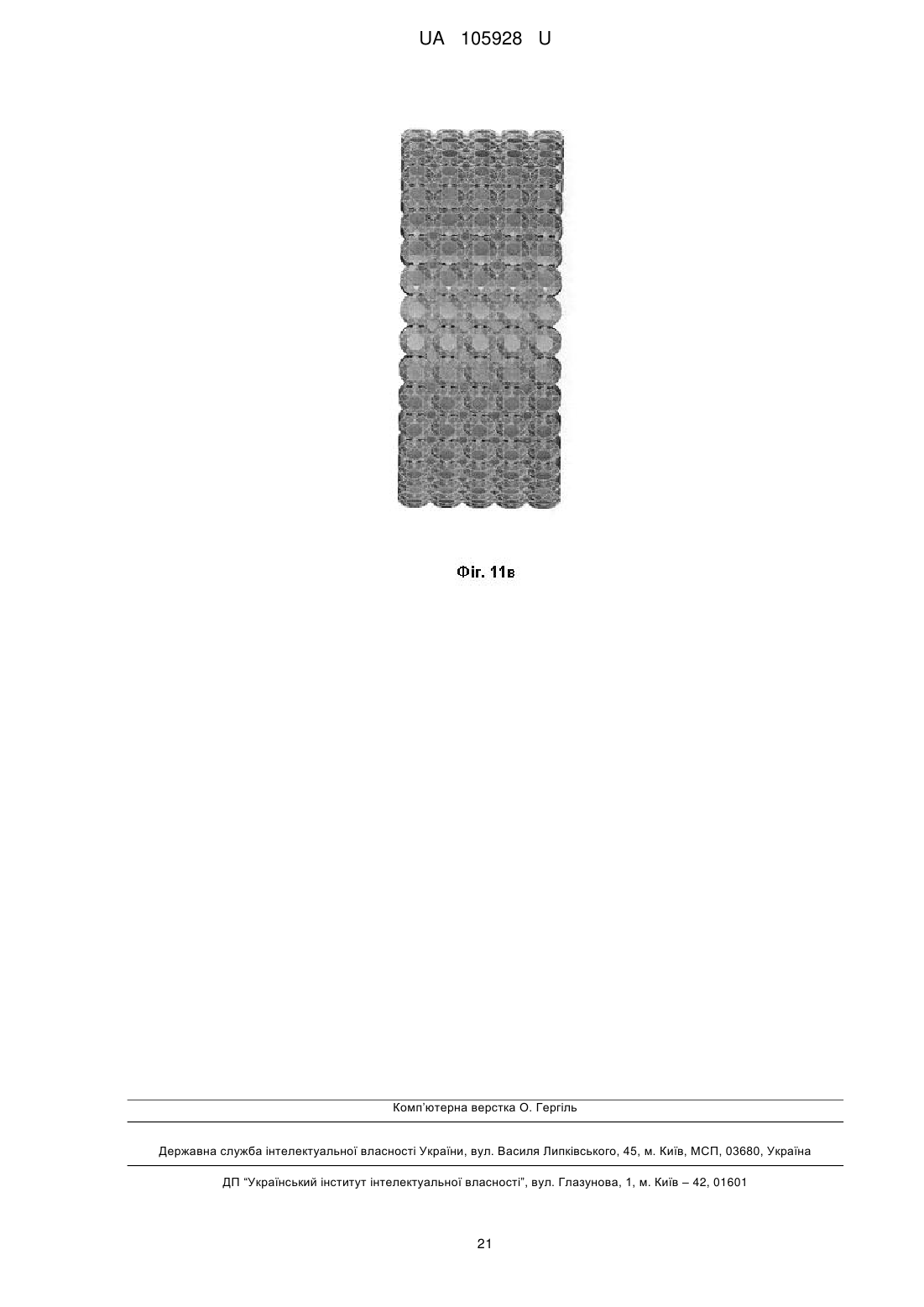

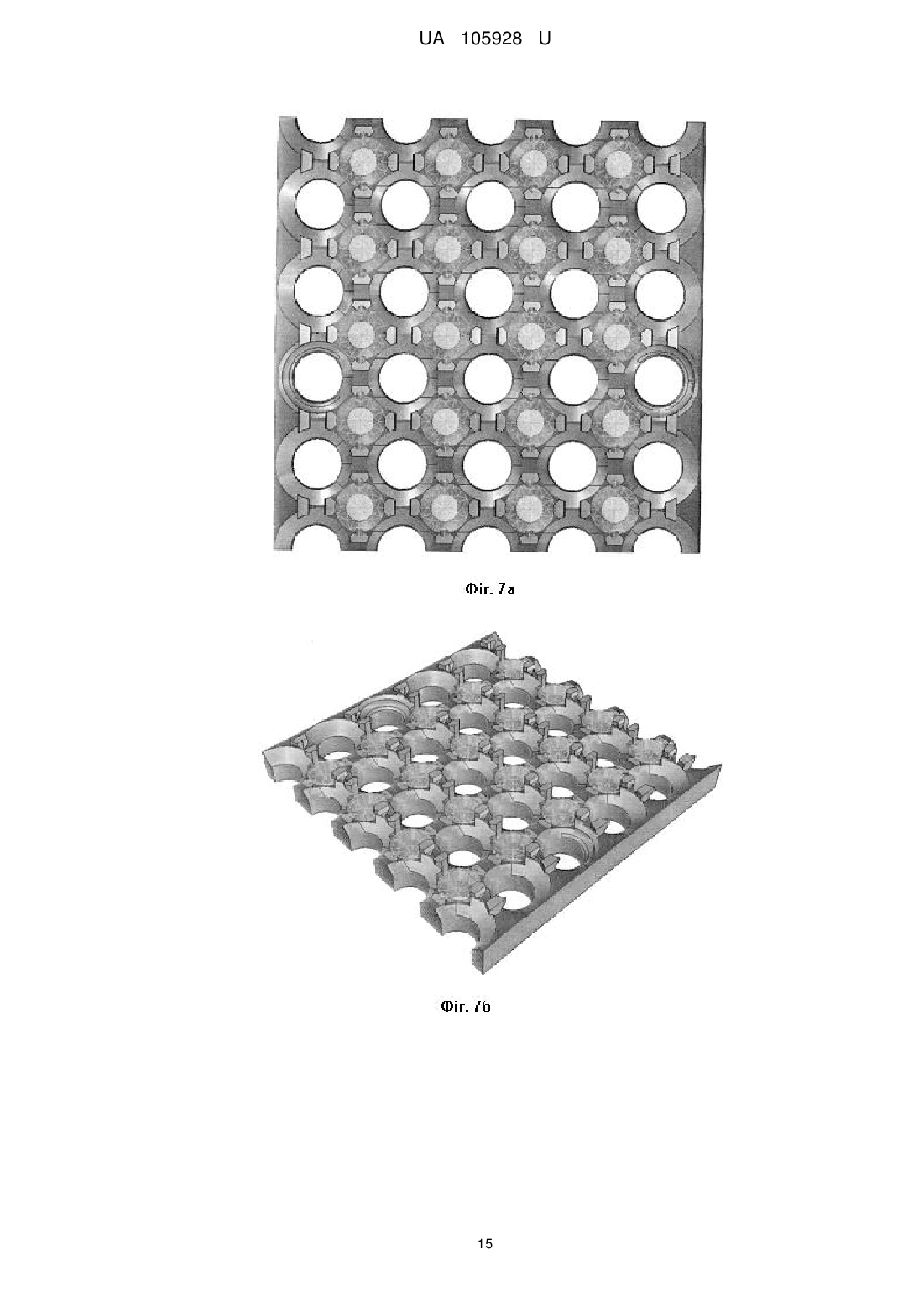

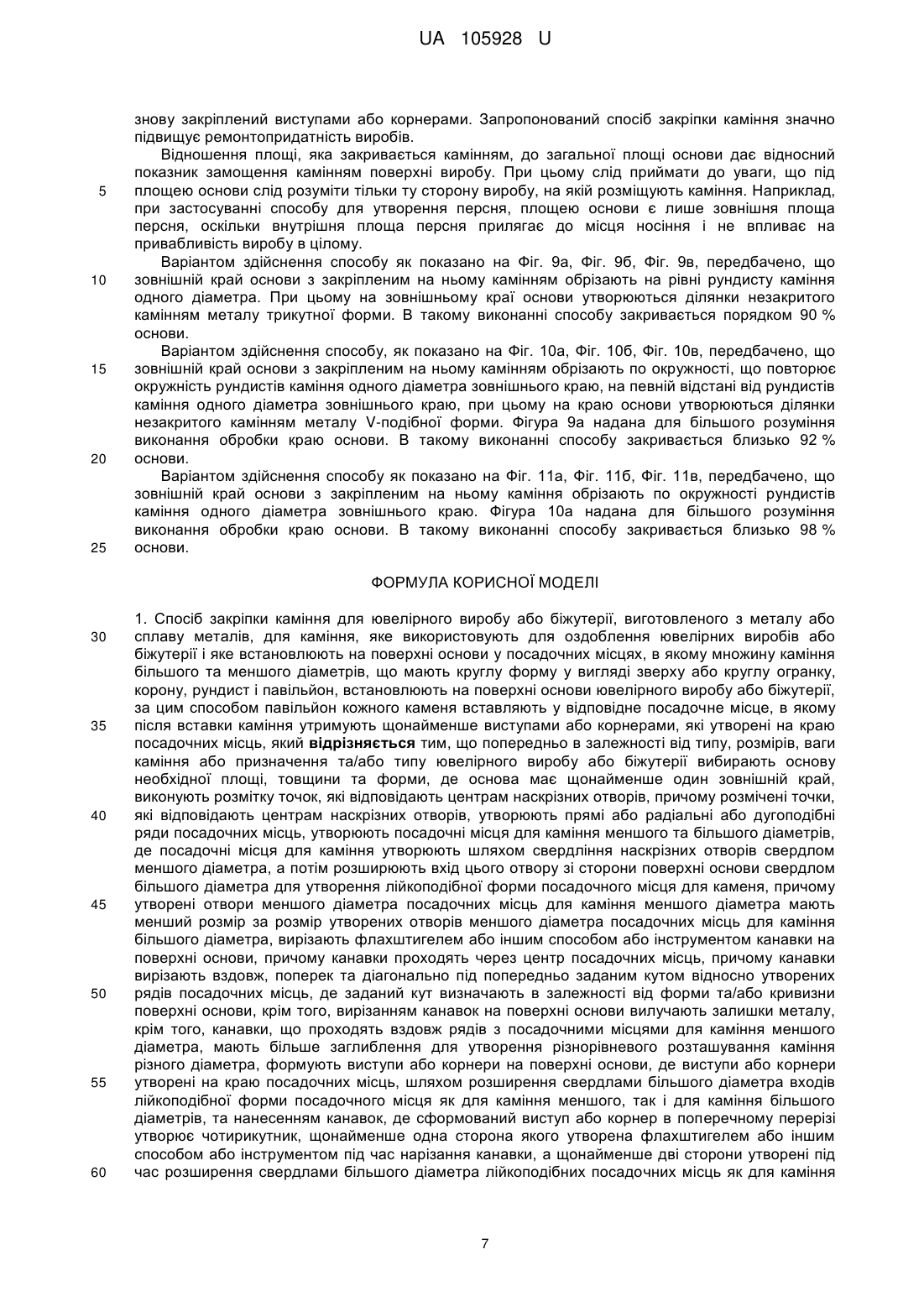

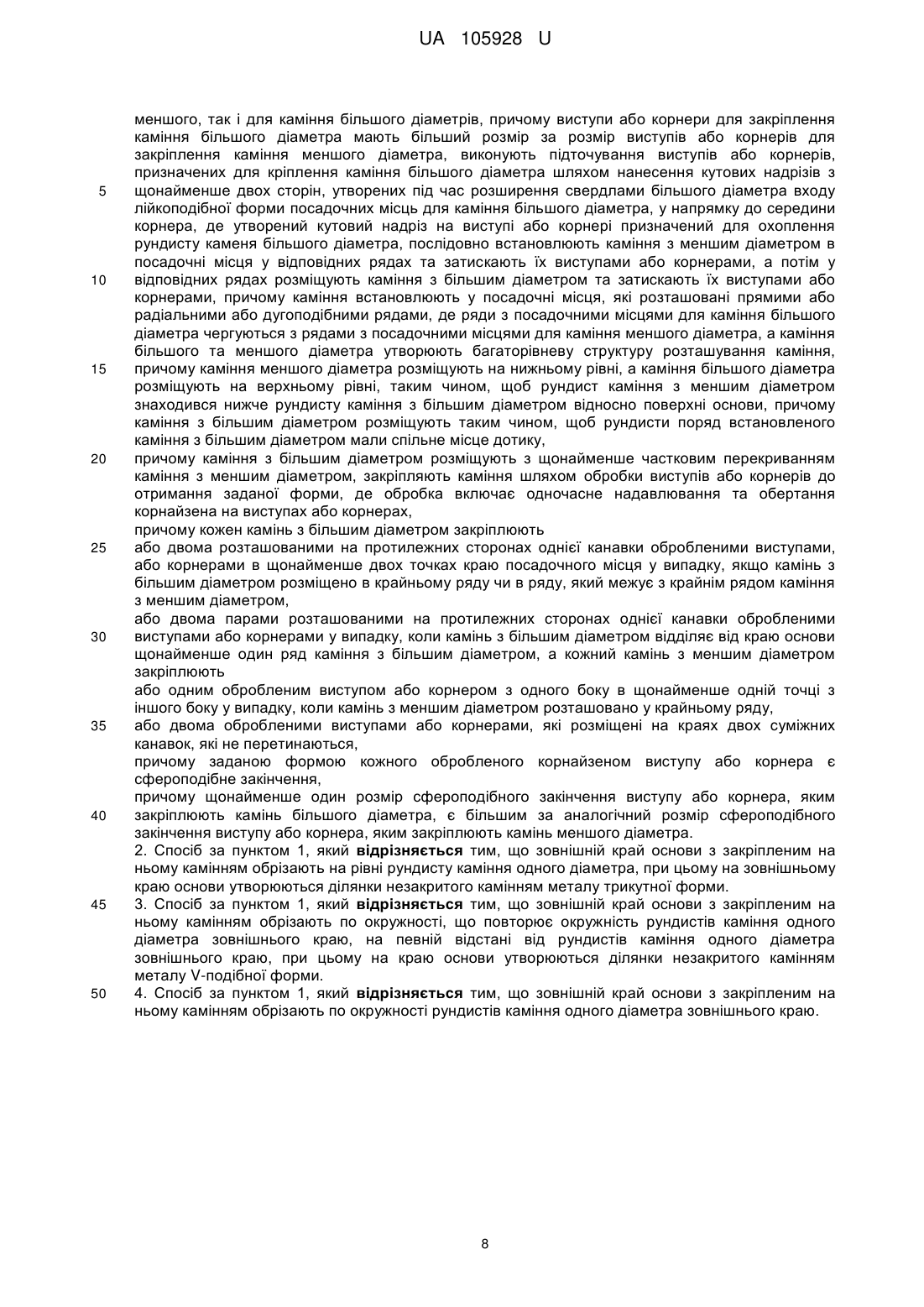

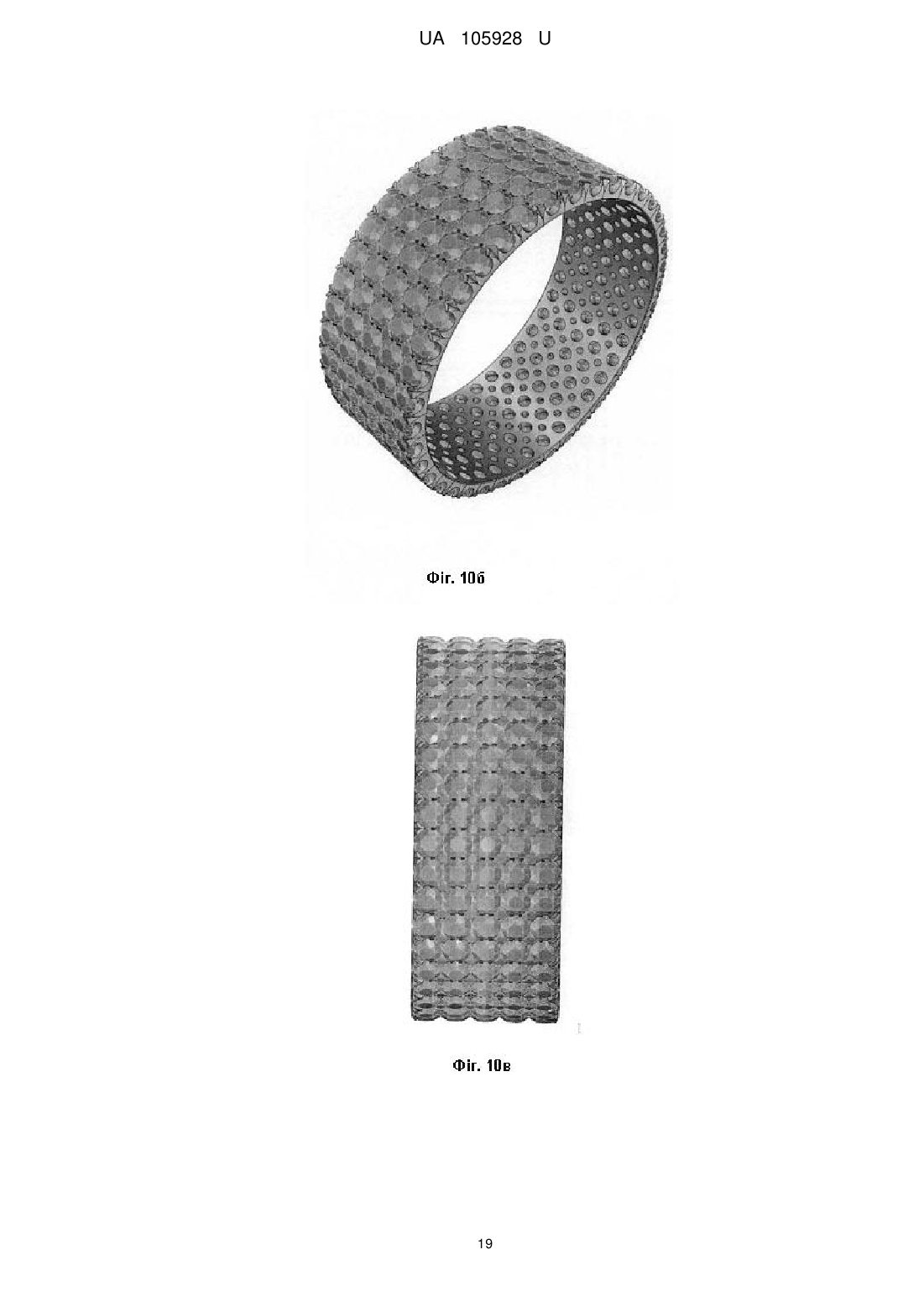

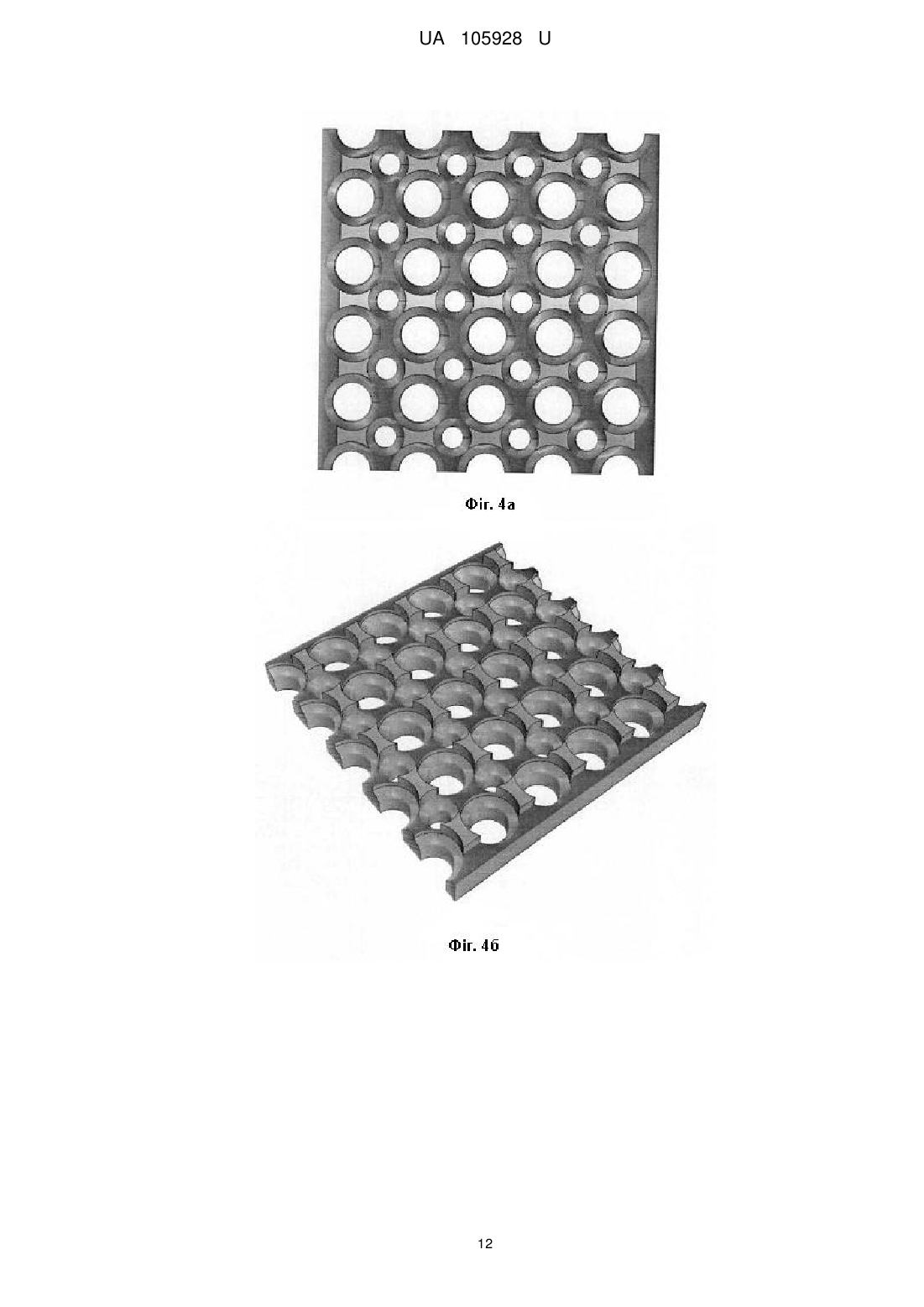

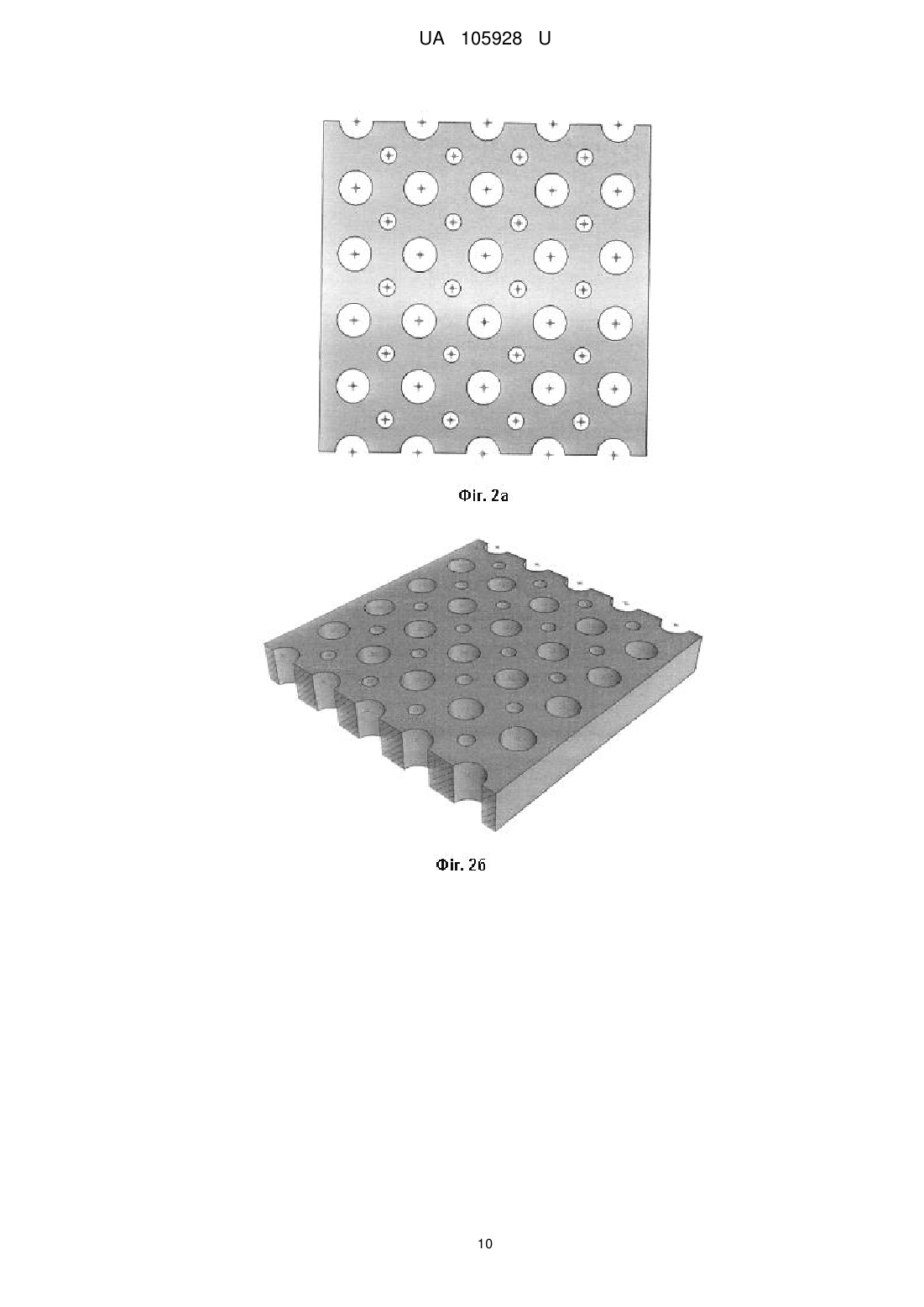

Реферат: Спосіб закріпки каміння, яке встановлюють на поверхні основи у посадочних місцях, а саме павільйон кожного каменя вставляють у відповідне посадочне місце, в якому після вставки каміння утримують щонайменше виступами або корнерами, які утворені на краю посадочних місць. Крім цього, попередньо вибирають основу необхідної площі, товщини та форми, виконують розмітку точок, які відповідають центрам наскрізних отворів, причому розмічені точки утворюють прямі або радіальні, або дугоподібні ряди посадочних місць, утворюють посадочні місця для каміння шляхом свердління наскрізних отворів свердлом меншого діаметра, а потім розширюють вхід цього отвору зі сторони поверхні основи свердлом більшого діаметра для утворення лійкоподібної форми посадочного місця для каменя, вирізають флахштигелем або інструментом канавки на поверхні основи і закріпляють каміння шляхом обробки виступів або корнерів до отримання заданої форми. UA 105928 U (54) СПОСІБ ЗАКРІПКИ КАМІННЯ UA 105928 U UA 105928 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рішень та виробництва в ювелірній галузі або біжутерії або сувенірної продукції. Більш детально корисна модель стосується закріпки каміння на металевій основі, зокрема до ювелірних виробів або біжутерії з камінням. Спосіб може бути застосованим переважно для встановлення на металевій основі каміння різного розміру. З рівня техніки відома заявка на патент США (US5848539 (А), опублікована 15.12.1998), в якій розкрито ювелірний виріб, в якому використовується множина каміння середнього розміру, де кожен камінь має щонайменше одну вирізану канавку. Основа має дві бокові стінки та дві торцеві стінки, які утворені безпосередньо основою і виступають з основи, щоб утворити посадочні місця, в яких бічна стінка має звернений всередину посадочного місця зубець. Виріб має щонайменше дві зигзагоподібні стінки, які розділяють посадочні місця і які утворюють три ряди, причому зигзагоподібні стінки мають зубці, спрямовані всередину ряду, які вставляються в вирізану канавку каменя після його закріпки в посадочне місце. Недоліком відомого технічного рішення за заявкою США US5848539 (А) є складність його реалізації, яка не впливає на міцність закріпки кінцевого виробу. Наявність зигзагоподібних канавок обмежує варіанти втілення форми основи з посадочними місцями - основа має бути лише рівною площиною. Крім того, каміння може бути розміщене лише на частині ювелірного виробу, а частина ювелірного виробу, на якій встановлено каміння, має бути обов'язково обмежена стінкою, яка утворена в основі. Наявність вирізаних канавок в камінні ускладнює процес підготовки каміння до закріпки їх на поверхні ювелірного виробу. З рівня техніки також відома заявка на патент США (US5377506 (А), опублікована 03.01.1995), в якому розкрито спосіб закріпки каміння для ювелірного виробу, виготовленого з металу або сплаву металів, для каміння, яке використовують для оздоблення ювелірних виробів і яке встановлюють на поверхні основи у посадочних місцях. Множину каміння більшого та меншого діаметрів, що має круглу форму у вигляді зверху або круглу огранку, видовжений вниз павільйон і малий радіус кривизни периферійного краю рундисту, розташовують на поверхні основи ювелірного виробу. Павільйони кожного коштовного каменя вставляють у відповідне посадочне місце. Після вставки каміння утримують щонайменше виступами або корнерами, які утворені на краю посадочних місць. Недоліком такого рішення за заявкою на патент США US5377506 (А) є недостатня надійність закріплення каміння з меншим діаметром. Це визначається тим, що виступи або корнери утворюються шляхом свердління наскрізних отворів свердлом одного діаметра для каміння з більшим та меншим розмірами, а потім розширюють зовні ці отвори свердлом з більшим діаметром. На краях посадочних місць утворюються виступи або корнери, причому каміння з більшим діаметром закріплюють в посадочних місцях корнерами, а каміння з меншим діаметром утримуються в посадочних місцях лише за рахунок притискання павільйоном кожного каменя з більшим діаметром корони щонайменше одного каменя з меншим діаметром щонайменше частково до краю та/або стінок посадочного місця. Відсутність виступів або корнерів для закріплення каміння меншого діаметра в посадочних місцях призводить до їх випадання з посадочного місця у разі втрати поряд розміщеного каменя з більшим діаметром. Крім того каміння з більшим діаметром відокремлене один від одного виступами або корнерами, що зменшує площу основи ювелірного виробу, яка заповнена камінням. Виступи або корнери після їх обробки мають загострену форму, що спричиняє зчеплення ювелірного виробу з одягом та подальшим порушенням положення виступу або корнера. Зміна положення виступу або корнера призводить до втрати надійності закріплення каменя і веде до його втрати. Крім того, втрата або пошкодження щонайменше одного виступу або корнера призведе до втрати каменя. Виходячи з вищенаведеного рівня техніки, встановлено, що проблема надійності закріпки каміння на основі ювелірного виробу із забезпечення високого відсотку заповнення поверхні основи коштовним камінням не вирішена. Корисна модель вирішує задачу щодо максимально щільного розміщення каміння, що переважно має круглу форму у вигляді зверху або круглу огранку, на поверхні основи ювелірного виробу або біжутерії. Крім того, корисна модель дозволяє використовувати запропонований спосіб закріпки для основи, що має довільну форму кривизни. Поставлені задачі вирішуються за рахунок того, що спосіб закріпки каміння для ювелірного виробу або біжутерії, виготовленого з металу або сплаву металів, для каміння, яке використовують для оздоблення ювелірних виробів або біжутерії і яке встановлюють на поверхні основи у посадочних місцях, в якому множину каміння більшого та меншого діаметрів, 1 UA 105928 U 5 10 15 20 25 30 35 40 45 50 55 60 що мають круглу форму у вигляді зверху або круглу огранку, корону, рундист і павільйон, встановлюють на поверхні основи ювелірного виробу або біжутерії. За цим способом павільйон кожного каменя вставляють у відповідне посадочне місце, в якому після вставки каміння утримують щонайменше виступами або корнерами, які утворені на краю посадочних місць. Згідно з заявленим способом попередньо в залежності від типу, розмірів, ваги каміння або призначення та/або типу ювелірного виробу або біжутерії вибирають основу необхідної площі, товщини та форми, де основа має щонайменше один зовнішній край. Далі за способом виконують розмітку точок, які відповідають центрам наскрізних отворів, причому розмічені точки, які відповідають центрам наскрізних отворів, утворюють прямі або радіальні або дугоподібні ряди посадочних місць. Утворюють посадочні місця для каміння меншого та більшого діаметрів, де посадочні місця для каміння утворюють шляхом свердління наскрізних отворів свердлом меншого діаметра, а потім розширюють вхід цього отвору зі сторони поверхні основи свердлом більшого діаметра для утворення лійкоподібної форми посадочного місця для каменя. Причому утворені отвори меншого діаметра посадочних місць для каміння меншого діаметра мають менший розмір за розмір утворених отворів меншого діаметра посадочних місць для каміння більшого діаметра. Вирізають флахштигелем або іншим способом або інструментом канавки на поверхні основи. Причому канавки проходять через центр посадочних місць. Причому канавки вирізають вздовж, поперек та діагонально під попередньо заданим кутом відносно утворених рядів посадочних місць. Заданий кут визначають в залежності від форми та/або кривизни поверхні основи, крім того, вирізанням канавок на поверхні основи вилучають залишки металу. Крім того, канавки, що проходять вздовж рядів з посадочними місцями для каміння меншого діаметра, мають більше заглиблення для утворення різнорівневого розташування каміння різного діаметра. Формують виступи або корнери на поверхні основи, де виступи або корнери утворені на краю посадочних місць, шляхом розширення свердлами більшого діаметра входів лійкоподібної форми посадочного місця як для каміння меншого, так і для каміння більшого діаметрів, та нанесенням канавок. Сформований виступ або корнер в поперечному перерізі утворює чотирикутник, щонайменше одна сторона якого утворена флахштигелем або іншим способом або інструментом під час нарізання канавки, а щонайменше дві сторони утворені під час розширення свердлами більшого діаметра лійкоподібних посадочних місць як для каміння меншого, так і для каміння більшого діаметрів. Причому виступи або корнери для закріплення каміння більшого діаметра мають більший розмір за розмір виступів або корнерів для закріплення каміння меншого діаметра. Виконують підточування виступів або корнерів, призначених для кріплення каміння більшого діаметра, шляхом нанесення кутових надрізів з щонайменше двох сторін, утворених під час розширення свердлами більшого діаметра входу лійкоподібної форми посадочних місць для каміння більшого діаметра, у напрямку до середини корнера, де утворений кутовий надріз на виступі або корнері призначений для охоплення рундисту каменя більшого діаметра. Послідовно встановлюють каміння з меншим діаметром в посадочні місця у відповідних рядах та затискають їх виступами або корнерами, а потім у відповідних рядах розміщують каміння з більшим діаметром та затискають їх виступами або корнерами. Причому каміння встановлюють у посадочні місця, які розташовані прямими або радіальними, або дугоподібними рядами, де ряди з посадочними місцями для каміння більшого діаметра чергуються з рядами з посадочними місцями для каміння меншого діаметра, а каміння більшого та меншого діаметрів утворюють багаторівневу структуру розташування каміння. Причому каміння меншого діаметра розміщують на нижньому рівні, а каміння більшого діаметра розміщують на верхньому рівні, таким чином, щоб рундист каміння з меншим діаметром знаходився нижче рундиста каміння з більшим діаметром відносно поверхні основи. Причому каміння з більшим діаметром розміщують таким чином, щоб рундисти поряд встановленого каміння з більшим діаметром мали спільне місце дотику. Причому каміння з більшим діаметром розміщують з щонайменше частковим перекриванням каміння з меншим діаметром так, щоб павільйон кожного каменя з більшим діаметром частково перекривав край корони щонайменше одного каменя з меншим діаметром. Причому контакт між камінням більшого та меншого діаметрів відсутній. Закріпляють каміння шляхом обробки виступів або корнерів до отримання заданої форми, де обробка включає одночасне надавлювання та обертання корнайзена на виступах або корнерах. Причому кожен камінь з більшим діаметром закріплюють або двома розташованими на протилежних сторонах однієї канавки обробленими виступами, або корнерами в щонайменше двох точках краю посадочного місця у випадку, якщо камінь з більшим діаметром 2 UA 105928 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщено в крайньому ряду чи в ряду, який межує з крайнім рядом каміння з меншим діаметром, або двома парами розташованими на протилежних сторонах однієї канавки обробленими виступами або корнерами у випадку, коли камінь з більшим діаметром відділяє від краю основи щонайменше один ряд каміння з більшим діаметром. Кожний камінь з меншим діаметром закріплюють або одним обробленим виступом або корнером з одного боку в щонайменше одній точці з іншого боку у випадку, коли камінь з меншим діаметром розташовано у крайньому ряду, або двома обробленими виступами або корнерами, які розміщені на краях двох суміжних канавок, які не перетинаються. Причому заданою формою кожного обробленого корнайзеном виступу або корнеру є сфероподібне закінчення. Причому щонайменше один розмір сфероподібного закінчення виступу або корнера, яким закріплюють камінь більшого діаметра, є більшим за аналогічний розмір сфероподібного закінчення виступу або корнера, яким закріплюють камінь меншого діаметра. Згідно з заявленим способом зовнішній край основи з закріпленим на ньому камінням обрізають на рівні рундисту каміння одного діаметра, при цьому на зовнішньому краю основи утворюються ділянки незакритого камінням металу трикутної форми. Згідно з заявленим способом зовнішній край основи з закріпленим на ньому камінням обрізають по окружності, що повторює окружність рундистів каміння одного діаметра зовнішнього краю, на певній відстані від рундистів каміння одного діаметра зовнішнього краю, при цьому на краю основи утворюються ділянки незакритого камінням металу V-подібної форми. Згідно з заявленим способом зовнішній край основи з закріпленим на ньому камінням обрізають по окружності рундистів каміння одного діаметра зовнішнього краю. Детальна суть корисної моделі та підтвердження можливості її здійснення буде ясною для фахівця в даній галузі з подальшого опису, який підкріплено кресленнями, на яких: На Фіг. 1а зображено вигляд зверху поверхні основи ювелірного виробу або біжутерії, з розміченими точками, які відповідають центрам наскрізних отворів. На Фіг. 1б зображено аксонометричну проекцію поверхні основи ювелірного виробу або біжутерії, з розміченими точками, які відповідають центрам наскрізних отворів. На Фіг. 2а зображено вигляд зверху поверхні основи з отворами для посадочних місць для каміння меншого та більшого діаметрів. На Фіг. 2б зображено аксонометричну проекцію поверхні основи з отворами для посадочних місць для каміння меншого та більшого діаметрів. На Фіг. 3а зображено вигляд зверху поверхні основи з утвореними посадочними місцями лійкоподібної форми для каміння. На Фіг. 3б зображено аксонометричну проекцію поверхні основи з утвореними посадочними місцями лійкоподібної форми для каміння. На Фіг. 4а зображено вигляд зверху поверхні основи з утвореними канавками, що проходять вздовж рядів з посадочними місцями для каміння меншого діаметра. На Фіг. 4б зображено аксонометричну проекцію поверхні основи з утвореними канавками, що проходять вздовж рядів з посадочними місцями для каміння меншого діаметра. На Фіг. 5а зображено вигляд зверху поверхні основи з утвореними канавками, вирізаними вздовж, поперек та діагонально під попередньо заданим кутом відносно утворених рядів посадочних місць. На Фіг. 5б зображено аксонометричну проекцію поверхні основи з утвореними канавками, вирізаними вздовж, поперек та діагонально під попередньо заданим кутом відносно утворених рядів посадочних місць. На Фіг. 6а зображено вигляд зверху поверхні основи зі сформованими виступами або корнерами на поверхні основи. На Фіг. 6б зображено переріз основи через по виступу або корнеру. На Фіг. 6в зображено аксонометричну проекцію поверхні основи зі сформованими виступами або корнерами на поверхні основи. На Фіг. 7а зображено вигляд згори поверхні основи зі вставленим камінням меншого діаметра. На Фіг. 7б зображено аксонометричну проекцію поверхні основи зі вставленим камінням меншого діаметру. На Фіг. 8а зображено вигляд зверху поверхні основи з закріпленим камінням більшого та меншого діаметрів. На Фіг. 8б зображено аксонометричну проекцію поверхні основи з закріпленим камінням більшого та меншого діаметрів. 3 UA 105928 U 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 9а зображено аксонометричну проекцію основи для варіанту персня. На Фіг. 9б зображено аксонометричну проекцію кінцевого варіанту виготовлення персня. На Фіг. 9в зображено ще один вигляд кінцевого варіанту виготовлення персня. На Фіг. 10а зображено аксонометричну проекцію основи для ще одного варіанту персня. На Фіг. 10б зображено аксонометричну проекцію ще одного кінцевого варіанту виготовлення персня. На Фіг. 10в зображено ще один вигляд ще одного кінцевого варіанту виготовлення персня. На Фіг. 11а зображено аксонометричну проекцію основи для ще одного варіанту персня. На Фіг. 11б зображено аксонометричну проекцію ще одного кінцевого варіанту виготовлення персня. На Фіг. 11в зображено ще один вигляд ще одного кінцевого варіанту виготовлення персня. Так як корисна модель може бути модифікованою та мати альтернативні варіанти виконання, наведені далі креслення приведено як приклад для характеристики суті корисної моделі та можливості її здійснення і будуть описаними детально. Має бути очевидним, що надані креслення та детальний опис не призначені для обмеження корисної моделі наведеними окремими варіантами втілення, а навпаки, включає всі модифікації, еквіваленти та альтернативи, які підпадають під суть та обсяг патентної охорони, що викладено в доданій формулі корисної моделі. Нижче представлений опис зразкових варіантів здійснення, і для їх опису в цьому документі буде використана певна особлива термінологія. Проте, зрозуміло, що ніяке обмеження об'єму даної корисної моделі не передбачене. Зміни і додаткові модифікації відмітних ознак корисної моделі, описані в цьому документі, і додаткові застосування принципів даної корисної моделі, які описані в цьому документі і які будуть виконані фахівцем у відповідній галузі техніки, до якої належить описаний спосіб, потрібно вважати такими, що входять в об'єм даної корисної моделі. Крім того потрібно розуміти, що дана корисна модель не обмежена певним варіантом втілення і матеріалами, описаними в цьому документі, оскільки вони можуть змінюватися в деякій мірі. Потрібно також розуміти, що термінологія, яка використовується в цьому документі, застосовується тільки з метою опису певних варіантів втілення і не призначена обмежувати обсяг правової охорони. Застосування еквівалентних понять, які будуть в подальшому застосовуватись для опису даної корисної моделі третіми особами, мають розцінюватись як використання ознак даного способу. Дана корисна модель стосується способу закріпки каміння в переважно ювелірному виробі або біжутерії. Проте фахівцю буде зрозумілим застосування цього способу для декоративного оздоблення камінням меблів, зброї, канцелярського приладдя, декоративних виробів та подібного. Як каміння може бути застосовано дорогоцінне, напівдорогоцінне, декоративне каміння, скло або похідні від нього, штучний матеріал прозорої або напівпрозорої структури. Найбільших переваг заявлений спосіб набуває при використанні дорогоцінного або напівдорогоцінного каміння, що зумовлено грою світла таких матеріалів. Форма каміння має круглу форму у вигляді зверху або круглу огранку, корону, рундист і павільйон. Звісно, каміння може мати й іншу форму, визначену в уявному перерізі рундисту: квадратну, ромбоподібну, прямокутноподібну, овальну, трикутну, багатокутну. При цьому змінюється порядок розташування посадочних місць для каміння, але суть заявленого способу залишається незмінною. Переважно заявлений спосіб стосується каміння двох діаметрів. Під діаметром варто розуміти числове значення розміру каменя по діаметру його рундисту у випадку, якщо форма каміння має круглу форму у вигляді зверху або круглу огранку. Для каміння іншої форми може застосовуватись інше визначення діаметра, під яким слід розуміти розмір каменя між двома точками на його рундисту. Згідно зі способом попередньо в залежності від типу, розмірів, ваги каміння або призначення та/або типу ювелірного виробу або біжутерії вибирають основу необхідної площі, товщини та форми, де основа має щонайменше один зовнішній край. Основа може бути виготовлена з металу як дорогоцінного, так недорогоцінного, або сплавів металів, або іншого матеріалу, для якого придатна механічна обробка. Переважно розміри каміння визначають виходячи з того, що діаметр каменя з меншим діаметром є більшим або дорівнює половині діаметра каменя з більшим діаметром. Основа може приймати різну форму: прямокутну, вигнуту, замкнену, сфероподібну або іншу форму. Слід мати на увазі, що форма зумовлена призначенням або типом кінцевого виробу. Виходячи з цього обирається матеріал та форма основи. Критеріями вибору матеріалу для основи є вага, вартість, ковкість, міцність та доступність матеріалу. Форма основи зумовлена властивостями матеріалу або художнім рішенням, призначенням та характеристиками кінцевого 4 UA 105928 U 5 10 15 20 25 30 35 40 45 50 55 виробу. Під краєм основи слід розуміти таке місце основи, що прилягає до першого або останнього ряду каміння. Поняття "щонайменше один край основи" вказує на наявність різних форм виконання основи: в залежності від типу та форми основи вона може мате один, два або більше країв. Наприклад, для кулона може бути вибрана основа сфероподібної форми, що має один край, до якого прикріпляється вушко або механізм кріплення, застібка тощо. Для основи, що має більшу кількість країв, вибирається форма у вигляді трикутника або багатокутника, або форма, в якій скомбіновано щонайменше одна пряма та/або щонайменше одна крива лінія (наприклад, форма півкола). Фахівцю є очевидним вибір форми основи в залежності від типу та призначення готового виробу, при цьому незмінною є суть заявленого способу закріпки каміння. На Фіг. 1а та Фіг. 1б зображено поверхню основи ювелірного виробу або біжутерії, з розміченими точками, які відповідають центрам наскрізних отворів. Розмітку точок виконують нанесенням міток на поверхню основи. Розмічені точки відповідають центрам наскрізних отворів. Причому розмічені точки, які відповідають центрам наскрізних отворів, утворюють прямі або радіальні, або дугоподібні ряди посадочних місць. Вибір радіуса кривизни радіальних або дугоподібних рядів обирають з розрахунку розмірів основи та технічних характеристик інструментів, які будуть виконувати подальшу обробку основи. На Фіг. 2а та 2б зображено поверхню основи з отворами для посадочних місць для каміння меншого та більшого діаметрів. Посадочні місця для каміння утворюють шляхом свердління наскрізних отворів свердлом меншого діаметра, а потім розширюють вхід цього отвору зі сторони поверхні основи свердлом більшого діаметра для утворення лійкоподібної форми посадочного місця для каменя. На Фіг. 3а та 3б зображено поверхню основи з утвореними лійкоподібними формами посадочних місць для каміння. Утворені отвори меншого діаметра посадочних місць для каміння меншого діаметра мають менший розмір за розмір утворених отворів меншого діаметра посадочних місць для каміння більшого діаметра. Це досягається тим, що використовують свердло з меншим діаметром та свердло з більшим діаметром для одержання посадочних місць для каміння з більшим діаметром, та використовують свердло з меншим діаметром та свердло з більшим діаметром для одержання посадочних місць для каміння з меншим діаметром. Фіг. 2а та 2б, 3а та 3б наглядно показують співвідношення діаметрів зазначених отворів, проте дане співвідношення діаметрів не є таким, що обмежує виконання заявленого способу тільки цим варіантом. На Фіг. 4а та Фіг. 4б зображено поверхню основи з утвореними канавками, що проходять вздовж рядів з посадочними місцями для каміння меншого діаметра. Канавки на поверхні основи вирізають флахштигелем або іншим способом або інструментом шляхом заглиблення його кромки в основу. Канавки мають переважно плоске дно і проходять через центр посадочних місць. Крім того, канавки, що проходять вздовж рядів з посадочними місцями для каміння меншого діаметра, мають більше заглиблення для утворення різнорівневого розташування каміння різного діаметра. Це дозволяє збільшити відсоток покриття камінням поверхні виробу, оскільки каміння з меншим діаметром буде частково перекриватись камінням більшого діаметра, як буде показано далі. На Фіг. 5а та Фіг. 5б зображено поверхню основи з утвореними канавками, вирізаними вздовж, поперек та діагонально під попередньо заданим кутом відносно утворених рядів посадочних місць. Канавки мають переважно плоске дно і проходять через центр посадочних місць. Причому канавки вирізають вздовж, поперек та діагонально під попередньо заданим кутом відносно утворених рядів посадочних місць. Заданий кут визначається радіусом кривизни радіальних або дугоподібних рядів посадочних місць. Крім того, заданий кут визначають в залежності від форми та/або кривизни поверхні основи. На цьому етапі за допомогою вирізання канавок флахштигелем або іншим способом або інструментом на поверхні основи вилучають залишки металу. Це дозволяє зменшити вагу основи, що є важливим для таких виробів, як сережки. На Фіг. 6а та Фіг. 6в зображено поверхню основи зі сформованими виступами або корнерами на поверхні основи. Виступи або корнери утворені на краю посадочних місць, шляхом розширення свердлами більшого діаметра входів лійкоподібної форми посадочного місця як для каміння меншого, так і для каміння більшого діаметрів, та нанесенням канавок. Сформований виступ або корнер має в поперечному перерізі чотирикутну фігуру, щонайменше одна сторона якого утворена флахштигелем або іншим способом або інструментом під час нарізання канавки, а щонайменше дві сторони утворені під час розширення свердлами більшого діаметра лійкоподібних посадочних місць як для каміння меншого, так і для каміння більшого діаметрів. Розміри виступів або корнерів залежать від обраного діаметра свердла більшого діаметра. 5 UA 105928 U 5 10 15 20 25 30 35 40 45 50 55 Причому виступи або корнери для закріплення або затискання каміння більшого діаметра мають більший розмір за розмір виступів або корнерів для закріплення або затискання каміння меншого діаметра. Розмір може регулюватися корнайзеном для усунення відхилень, оскільки переважно для каміння одного діаметра мають бути сформовані виступи або корнери однієї величини. Утворені таким чином виступи або корнери дозволяють збільшити відсоток покриття камінням поверхні основи, оскільки ці виступи або корнери забезпечують розміщення на основі каміння з більшим діаметром щільно одне з одним. На Фіг. 6б зображено переріз основи, який співпадає з вертикальною віссю виступу або корнеру. Виступи або корнери підточують для забезпечення кріплення каміння більшого діаметра шляхом нанесення кутових надрізів з щонайменше двох сторін, утворених під час розширення свердлами більшого діаметра входу лійкоподібної форми посадочних місць для каміння більшого діаметра, у напрямку до середини корнера, де утворений кутовий надріз на виступі або корнері призначений для охоплення рундисту каменя більшого діаметра. Це дозволяє збільшити міцність закріпки, оскільки виступи або корнери затискають утвореним надрізом рундист каменя без додаткової механічної обробки. Каміння з меншим діаметром послідовно встановлюють в посадочні місця у відповідних рядах та затискають їх виступами або корнерами. На Фіг. 7а та Фіг. 7б зображено поверхню основи зі вставленим камінням меншого діаметра. Потім у відповідних рядах розміщують каміння з більшим діаметром та затискають їх виступами або корнерами, як показано на Фіг. 8а та Фіг. 8б. Причому каміння встановлюють у посадочні місця, які розташовані прямими або радіальними або дугоподібними рядами, де ряди з посадочними місцями для каміння більшого діаметра чергуються з рядами з посадочними місцями для каміння меншого діаметра, а каміння більшого та меншого діаметрів утворюють багаторівневу структуру розташування каміння. Причому каміння меншого діаметра розміщують на нижньому рівні, а каміння більшого діаметру встановлюють на верхньому рівні, таким чином, щоб рундист каміння з меншим діаметром знаходився нижче рундиста каміння з більшим діаметром відносно поверхні основи. Таким чином забезпечується багаторівневе розміщення каміння на основі, що збільшує відсоток покриття камінням поверхні основи. Каміння закріпляють шляхом обробки виступів або корнерів до отримання заданої форми, де обробка включає одночасне надавлювання та обертання корнайзена на виступах або корнерах. Якщо камінь з більшим діаметром розміщено в крайньому ряду чи в ряду, який межує з крайнім рядом каміння з меншим діаметром, то його закріплюють обтисканням двома розташованими на протилежних сторонах однієї канавки обробленими виступами або корнерами в щонайменше двох точках краю посадочного місця. А коли камінь з більшим діаметром відділяє від краю основи щонайменше один ряд каміння з більшим діаметром, то його закріплюють обтисканням двома парами розташованих на протилежних сторонах однієї канавки обробленими виступами або корнерами. Якщо камінь з меншим діаметром розташовано у крайньому ряду, то його закріплюють обтисканням одним обробленим виступом або корнером з одного боку в щонайменше одній точці. Якщо камінь з меншим діаметром розміщено між рядами каміння з більшим діаметром, то його закріплюють обтисканням двома обробленими виступами або корнерами, які розміщені на краях двох суміжних канавок, які не перетинаються. Як видно на Фіг. 7а, Фіг. 7б, Фіг. 8а, Фіг. 8б, заданою формою кожного обробленого корнайзеном виступу або корнеру є сфероподібне закінчення. Щонайменше один розмір сфероподібного закінчення виступу або корнера, яким закріплюють камінь більшого діаметра, є більшим за аналогічний розмір сфероподібного закінчення виступу або корнера, яким закріплюють камінь меншого діаметра. Така диференціація розмірів сфероподібного закінчення корнерів забезпечує більш надійну закріпку каміння різних діаметрів, не знижуючи при цьому показник замощення камінням поверхні основи. Вибрана форма закінчення виступу або корнера запобігає його зчеплення з одягом, шкірою або іншими поверхнями під час носіння кінцевого виробу. У разі, якщо сфероподібне закінчення виступу або корнера пошкоджується, камінь з більшим діаметром не випаде з посадочного місця, що забезпечується утриманням каменя іншими корнерами, яким він утримується в посадочному місці. В разі, якщо в результаті механічного пошкодження виробу, камінь з більшим діаметром випаде, сусідні каміння, як більшого так і меншого діаметрів, залишаться на місці, оскільки кожний камінь утримується парою виступів або корнерів. Камінь, що випав, може бути досить легко вставлений на місце та 6 UA 105928 U 5 10 15 20 25 знову закріплений виступами або корнерами. Запропонований спосіб закріпки каміння значно підвищує ремонтопридатність виробів. Відношення площі, яка закривається камінням, до загальної площі основи дає відносний показник замощення камінням поверхні виробу. При цьому слід приймати до уваги, що під площею основи слід розуміти тільки ту сторону виробу, на якій розміщують каміння. Наприклад, при застосуванні способу для утворення персня, площею основи є лише зовнішня площа персня, оскільки внутрішня площа персня прилягає до місця носіння і не впливає на привабливість виробу в цілому. Варіантом здійснення способу як показано на Фіг. 9а, Фіг. 9б, Фіг. 9в, передбачено, що зовнішній край основи з закріпленим на ньому камінням обрізають на рівні рундисту каміння одного діаметра. При цьому на зовнішньому краї основи утворюються ділянки незакритого камінням металу трикутної форми. В такому виконанні способу закривається порядком 90 % основи. Варіантом здійснення способу, як показано на Фіг. 10а, Фіг. 10б, Фіг. 10в, передбачено, що зовнішній край основи з закріпленим на ньому камінням обрізають по окружності, що повторює окружність рундистів каміння одного діаметра зовнішнього краю, на певній відстані від рундистів каміння одного діаметра зовнішнього краю, при цьому на краю основи утворюються ділянки незакритого камінням металу V-подібної форми. Фігура 9а надана для більшого розуміння виконання обробки краю основи. В такому виконанні способу закривається близько 92 % основи. Варіантом здійснення способу як показано на Фіг. 11а, Фіг. 11б, Фіг. 11в, передбачено, що зовнішній край основи з закріпленим на ньому каміння обрізають по окружності рундистів каміння одного діаметра зовнішнього краю. Фігура 10а надана для більшого розуміння виконання обробки краю основи. В такому виконанні способу закривається близько 98 % основи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Спосіб закріпки каміння для ювелірного виробу або біжутерії, виготовленого з металу або сплаву металів, для каміння, яке використовують для оздоблення ювелірних виробів або біжутерії і яке встановлюють на поверхні основи у посадочних місцях, в якому множину каміння більшого та меншого діаметрів, що мають круглу форму у вигляді зверху або круглу огранку, корону, рундист і павільйон, встановлюють на поверхні основи ювелірного виробу або біжутерії, за цим способом павільйон кожного каменя вставляють у відповідне посадочне місце, в якому після вставки каміння утримують щонайменше виступами або корнерами, які утворені на краю посадочних місць, який відрізняється тим, що попередньо в залежності від типу, розмірів, ваги каміння або призначення та/або типу ювелірного виробу або біжутерії вибирають основу необхідної площі, товщини та форми, де основа має щонайменше один зовнішній край, виконують розмітку точок, які відповідають центрам наскрізних отворів, причому розмічені точки, які відповідають центрам наскрізних отворів, утворюють прямі або радіальні або дугоподібні ряди посадочних місць, утворюють посадочні місця для каміння меншого та більшого діаметрів, де посадочні місця для каміння утворюють шляхом свердління наскрізних отворів свердлом меншого діаметра, а потім розширюють вхід цього отвору зі сторони поверхні основи свердлом більшого діаметра для утворення лійкоподібної форми посадочного місця для каменя, причому утворені отвори меншого діаметра посадочних місць для каміння меншого діаметра мають менший розмір за розмір утворених отворів меншого діаметра посадочних місць для каміння більшого діаметра, вирізають флахштигелем або іншим способом або інструментом канавки на поверхні основи, причому канавки проходять через центр посадочних місць, причому канавки вирізають вздовж, поперек та діагонально під попередньо заданим кутом відносно утворених рядів посадочних місць, де заданий кут визначають в залежності від форми та/або кривизни поверхні основи, крім того, вирізанням канавок на поверхні основи вилучають залишки металу, крім того, канавки, що проходять вздовж рядів з посадочними місцями для каміння меншого діаметра, мають більше заглиблення для утворення різнорівневого розташування каміння різного діаметра, формують виступи або корнери на поверхні основи, де виступи або корнери утворені на краю посадочних місць, шляхом розширення свердлами більшого діаметра входів лійкоподібної форми посадочного місця як для каміння меншого, так і для каміння більшого діаметрів, та нанесенням канавок, де сформований виступ або корнер в поперечному перерізі утворює чотирикутник, щонайменше одна сторона якого утворена флахштигелем або іншим способом або інструментом під час нарізання канавки, а щонайменше дві сторони утворені під час розширення свердлами більшого діаметра лійкоподібних посадочних місць як для каміння 7 UA 105928 U 5 10 15 20 25 30 35 40 45 50 меншого, так і для каміння більшого діаметрів, причому виступи або корнери для закріплення каміння більшого діаметра мають більший розмір за розмір виступів або корнерів для закріплення каміння меншого діаметра, виконують підточування виступів або корнерів, призначених для кріплення каміння більшого діаметра шляхом нанесення кутових надрізів з щонайменше двох сторін, утворених під час розширення свердлами більшого діаметра входу лійкоподібної форми посадочних місць для каміння більшого діаметра, у напрямку до середини корнера, де утворений кутовий надріз на виступі або корнері призначений для охоплення рундисту каменя більшого діаметра, послідовно встановлюють каміння з меншим діаметром в посадочні місця у відповідних рядах та затискають їх виступами або корнерами, а потім у відповідних рядах розміщують каміння з більшим діаметром та затискають їх виступами або корнерами, причому каміння встановлюють у посадочні місця, які розташовані прямими або радіальними або дугоподібними рядами, де ряди з посадочними місцями для каміння більшого діаметра чергуються з рядами з посадочними місцями для каміння меншого діаметра, а каміння більшого та меншого діаметра утворюють багаторівневу структуру розташування каміння, причому каміння меншого діаметра розміщують на нижньому рівні, а каміння більшого діаметра розміщують на верхньому рівні, таким чином, щоб рундист каміння з меншим діаметром знаходився нижче рундисту каміння з більшим діаметром відносно поверхні основи, причому каміння з більшим діаметром розміщують таким чином, щоб рундисти поряд встановленого каміння з більшим діаметром мали спільне місце дотику, причому каміння з більшим діаметром розміщують з щонайменше частковим перекриванням каміння з меншим діаметром, закріпляють каміння шляхом обробки виступів або корнерів до отримання заданої форми, де обробка включає одночасне надавлювання та обертання корнайзена на виступах або корнерах, причому кожен камінь з більшим діаметром закріплюють або двома розташованими на протилежних сторонах однієї канавки обробленими виступами, або корнерами в щонайменше двох точках краю посадочного місця у випадку, якщо камінь з більшим діаметром розміщено в крайньому ряду чи в ряду, який межує з крайнім рядом каміння з меншим діаметром, або двома парами розташованими на протилежних сторонах однієї канавки обробленими виступами або корнерами у випадку, коли камінь з більшим діаметром відділяє від краю основи щонайменше один ряд каміння з більшим діаметром, а кожний камінь з меншим діаметром закріплюють або одним обробленим виступом або корнером з одного боку в щонайменше одній точці з іншого боку у випадку, коли камінь з меншим діаметром розташовано у крайньому ряду, або двома обробленими виступами або корнерами, які розміщені на краях двох суміжних канавок, які не перетинаються, причому заданою формою кожного обробленого корнайзеном виступу або корнера є сфероподібне закінчення, причому щонайменше один розмір сфероподібного закінчення виступу або корнера, яким закріплюють камінь більшого діаметра, є більшим за аналогічний розмір сфероподібного закінчення виступу або корнера, яким закріплюють камінь меншого діаметра. 2. Спосіб за пунктом 1, який відрізняється тим, що зовнішній край основи з закріпленим на ньому камінням обрізають на рівні рундисту каміння одного діаметра, при цьому на зовнішньому краю основи утворюються ділянки незакритого камінням металу трикутної форми. 3. Спосіб за пунктом 1, який відрізняється тим, що зовнішній край основи з закріпленим на ньому камінням обрізають по окружності, що повторює окружність рундистів каміння одного діаметра зовнішнього краю, на певній відстані від рундистів каміння одного діаметра зовнішнього краю, при цьому на краю основи утворюються ділянки незакритого камінням металу V-подібної форми. 4. Спосіб за пунктом 1, який відрізняється тим, що зовнішній край основи з закріпленим на ньому камінням обрізають по окружності рундистів каміння одного діаметра зовнішнього краю. 8 UA 105928 U 9 UA 105928 U 10 UA 105928 U 11 UA 105928 U 12 UA 105928 U 13 UA 105928 U 14 UA 105928 U 15 UA 105928 U 16 UA 105928 U 17 UA 105928 U 18 UA 105928 U 19 UA 105928 U 20 UA 105928 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
