Пристрій для збирання каміння
Номер патенту: 52879
Опубліковано: 10.09.2010
Автори: Кузьменко Любов Іванівна, Дешко Віталій Іванович, Сидорчук Олександр Васильович
Формула / Реферат
1. Пристрій для збирання каміння, що містить робочий орган у вигляді барабана-циліндра на осі, встановленій на рамі, з підпружиненими зубцями на поверхні циліндра, та короба для збору каміння, який відрізняється тим, що барабан включає два коаксіально розташовані циліндри, прикриті кожухом, один із циліндрів з еластичного матеріалу знаходиться поверх металевого циліндра і скріплений з ним обручами, а до поверхні еластичного циліндра прикріплені зубці, причому металевий циліндр приєднаний до осі еластичними смугами та ланцюгами, а між зубцями встановлена закріплена на рамі гребінка для зняття каменів, що затиснуті між зубцями.
2. Пристрій за п. 1, який відрізняється тим, що на рамі пристрою встановлені привідні поперечний та поздовжній транспортери з розміщеним в кінці останнього коробом для збору каменів.
Текст

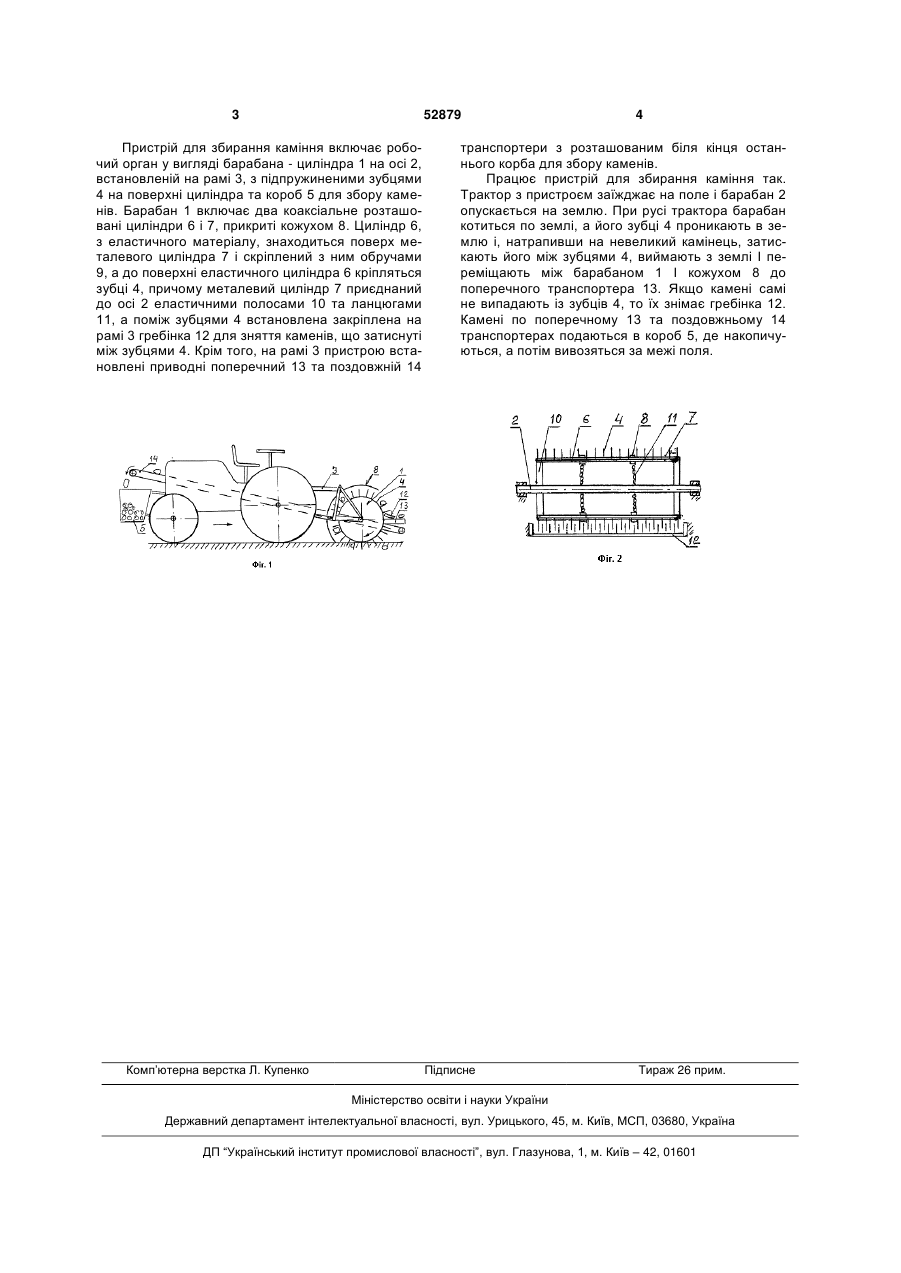

1. Пристрій для збирання каміння, що містить робочий орган у вигляді барабана-циліндра на осі, встановленій на рамі, з підпружиненими зубцями на поверхні циліндра, та короба для збору каміння, який відрізняється тим, що барабан включає 3 52879 Пристрій для збирання каміння включає робочий орган у вигляді барабана - циліндра 1 на осі 2, встановленій на рамі 3, з підпружиненими зубцями 4 на поверхні циліндра та короб 5 для збору каменів. Барабан 1 включає два коаксіальне розташовані циліндри 6 і 7, прикриті кожухом 8. Циліндр 6, з еластичного матеріалу, знаходиться поверх металевого циліндра 7 і скріплений з ним обручами 9, а до поверхні еластичного циліндра 6 кріпляться зубці 4, причому металевий циліндр 7 приєднаний до осі 2 еластичними полосами 10 та ланцюгами 11, а поміж зубцями 4 встановлена закріплена на рамі 3 гребінка 12 для зняття каменів, що затиснуті між зубцями 4. Крім того, на рамі 3 пристрою встановлені приводні поперечний 13 та поздовжній 14 Комп’ютерна верстка Л. Купенко 4 транспортери з розташованим біля кінця останнього корба для збору каменів. Працює пристрій для збирання каміння так. Трактор з пристроєм заїжджає на поле і барабан 2 опускається на землю. При русі трактора барабан котиться по землі, а його зубці 4 проникають в землю і, натрапивши на невеликий камінець, затискають його між зубцями 4, виймають з землі І переміщають між барабаном 1 І кожухом 8 до поперечного транспортера 13. Якщо камені самі не випадають із зубців 4, то їх знімає гребінка 12. Камені по поперечному 13 та поздовжньому 14 транспортерах подаються в короб 5, де накопичуються, а потім вивозяться за межі поля. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for stone gathering
Автори англійськоюDeshko Vitalii Ivanovych, Sydorchuk Oleksandr Vasyliovych, Kuzmenko Liubov Ivanivna
Назва патенту російськоюУстройство для сбора камня
Автори російськоюДешко Виталий Иванович, Сидорчук Александр Васильевич, Кузьменко Любовь Ивановна
МПК / Мітки
МПК: A01B 43/00, E02F 3/04
Мітки: каміння, збирання, пристрій
