Верстат для обробки коштовного каміння

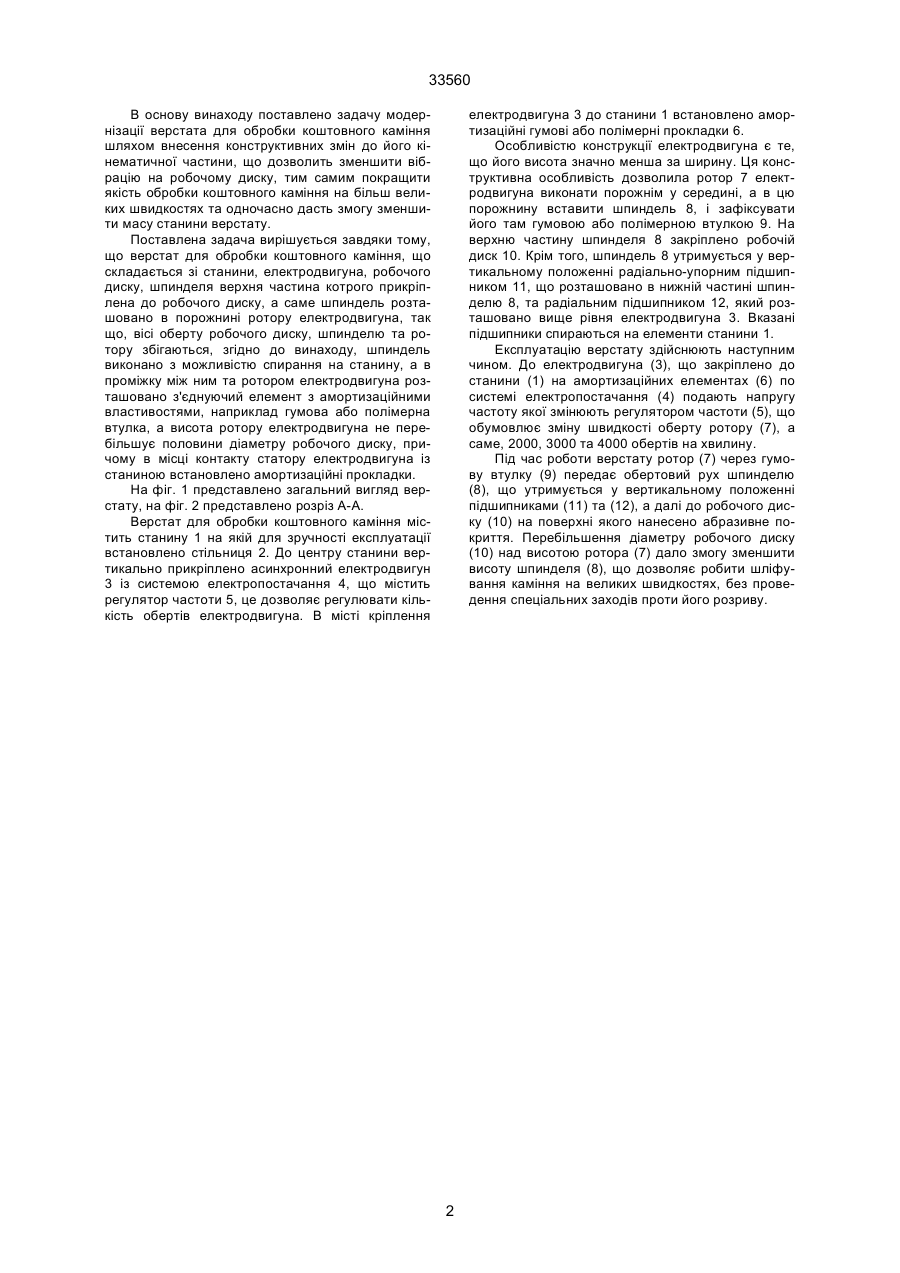

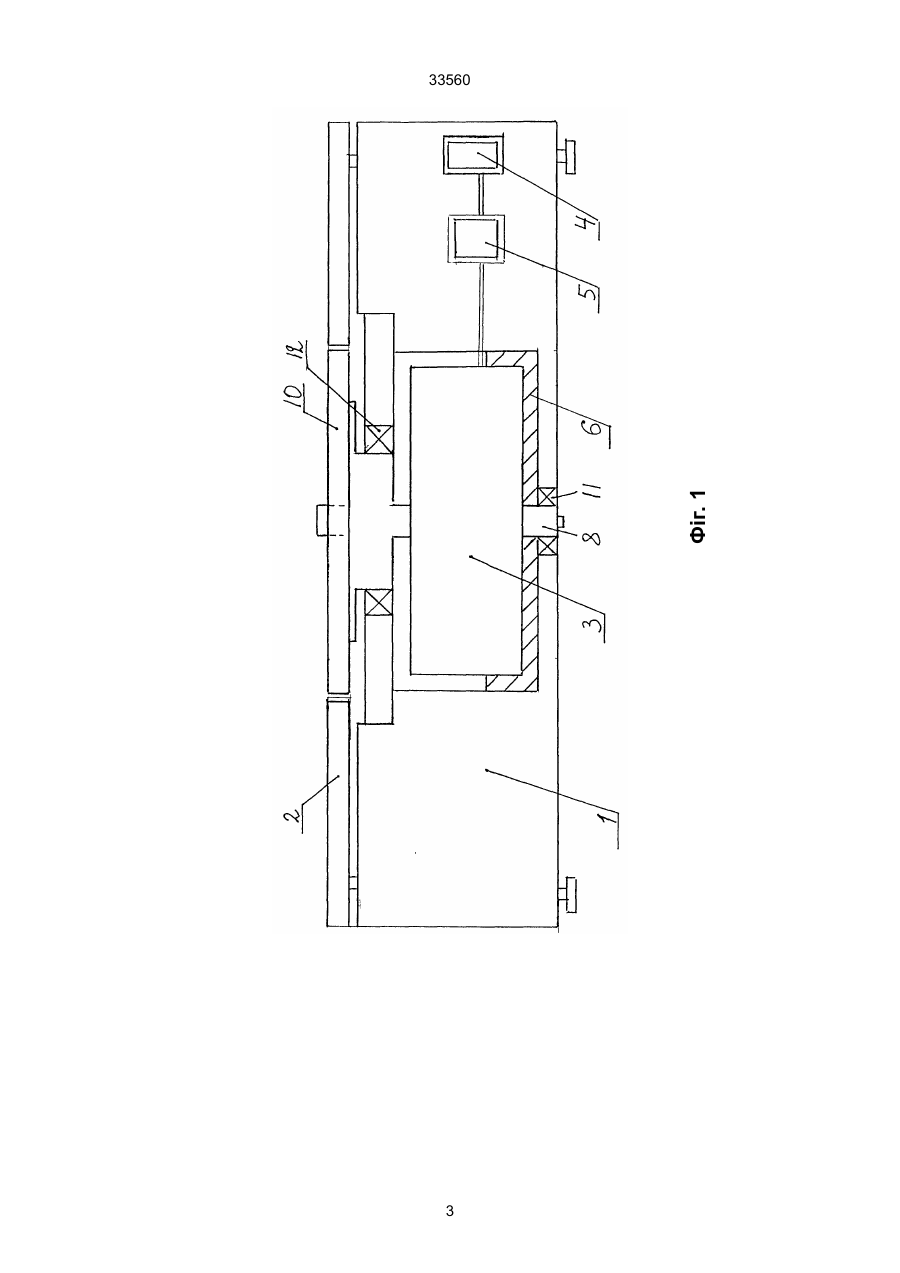

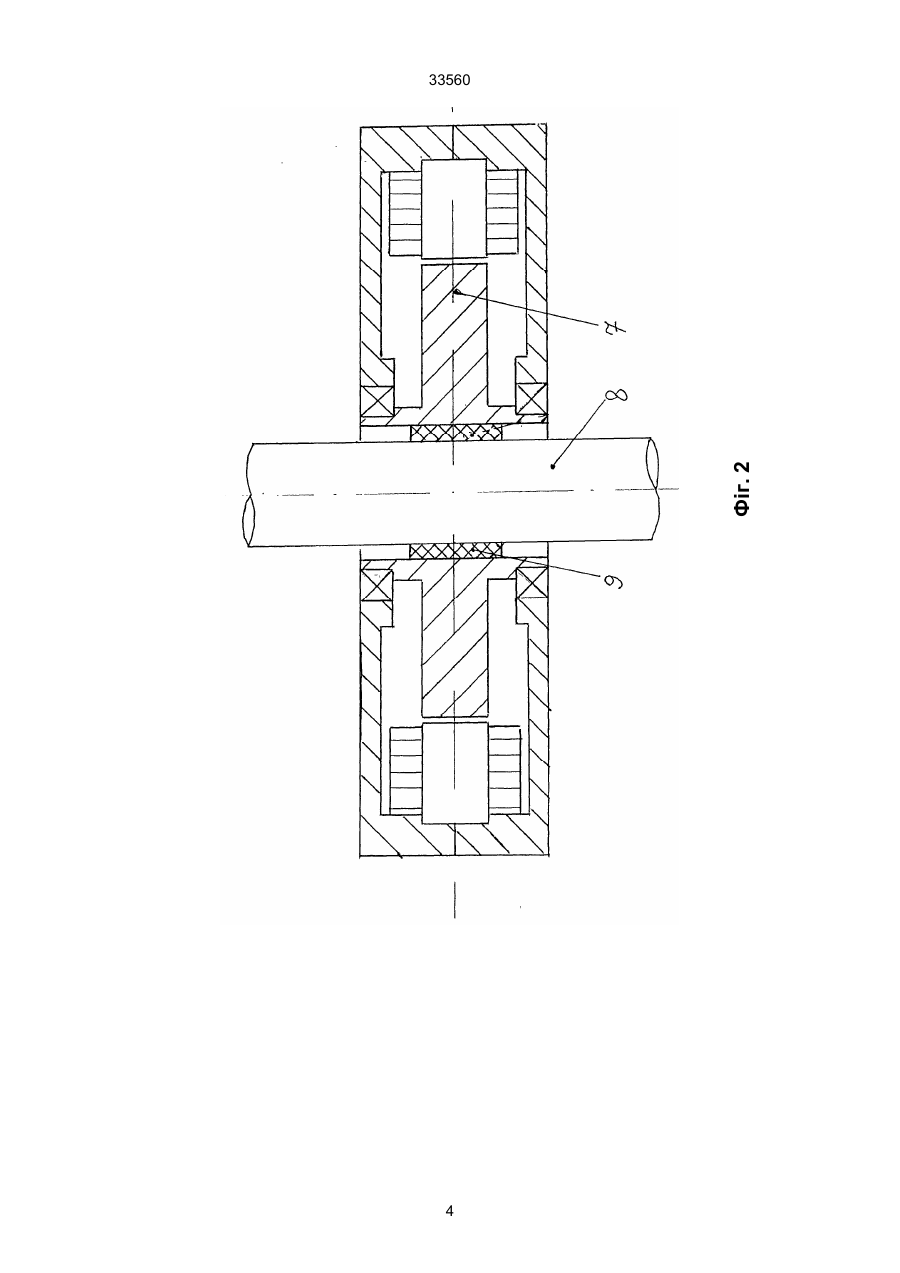

1. Верстат для обробки коштовного каміння, що складається зі станини, електродвигуна, робочого диску, шпинделя верхня частина якого прикріплена до робочого диску, а саме шпиндель розташовано в порожнині ротору електродвигуна, так 33560 В основу винаходу поставлено задачу модернізації верстата для обробки коштовного каміння шляхом внесення конструктивних змін до його кінематичної частини, що дозволить зменшити вібрацію на робочому диску, тим самим покращити якість обробки коштовного каміння на більш великих швидкостях та одночасно дасть змогу зменшити масу станини верстату. Поставлена задача вирішується завдяки тому, що верстат для обробки коштовного каміння, що складається зі станини, електродвигуна, робочого диску, шпинделя верхня частина котрого прикріплена до робочого диску, а саме шпиндель розташовано в порожнині ротору електродвигуна, так що, вісі оберту робочого диску, шпинделю та ротору збігаються, згідно до винаходу, шпиндель виконано з можливістю спирання на станину, а в проміжку між ним та ротором електродвигуна розташовано з'єднуючий елемент з амортизаційними властивостями, наприклад гумова або полімерна втулка, а висота ротору електродвигуна не перебільшує половини діаметру робочого диску, причому в місці контакту статору електродвигуна із станиною встановлено амортизаційні прокладки. На фіг. 1 представлено загальний вигляд верстату, на фіг. 2 представлено розріз А-А. Верстат для обробки коштовного каміння містить станину 1 на якій для зручності експлуатації встановлено стільниця 2. До центру станини вертикально прикріплено асинхронний електродвигун 3 із системою електропостачання 4, що містить регулятор частоти 5, це дозволяє регулювати кількість обертів електродвигуна. В місті кріплення електродвигуна 3 до станини 1 встановлено амортизаційні гумові або полімерні прокладки 6. Особливістю конструкції електродвигуна є те, що його висота значно менша за ширину. Ця конструктивна особливість дозволила ротор 7 електродвигуна виконати порожнім у середині, а в цю порожнину вставити шпиндель 8, і зафіксувати його там гумовою або полімерною втулкою 9. На верхню частину шпинделя 8 закріплено робочій диск 10. Крім того, шпиндель 8 утримується у вертикальному положенні радіально-упорним підшипником 11, що розташовано в нижній частині шпинделю 8, та радіальним підшипником 12, який розташовано вище рівня електродвигуна 3. Вказані підшипники спираються на елементи станини 1. Експлуатацію верстату здійснюють наступним чином. До електродвигуна (3), що закріплено до станини (1) на амортизаційних елементах (6) по системі електропостачання (4) подають напругу частоту якої змінюють регулятором частоти (5), що обумовлює зміну швидкості оберту ротору (7), а саме, 2000, 3000 та 4000 обертів на хвилину. Під час роботи верстату ротор (7) через гумову втулку (9) передає обертовий рух шпинделю (8), що утримується у вертикальному положенні підшипниками (11) та (12), а далі до робочого диску (10) на поверхні якого нанесено абразивне покриття. Перебільшення діаметру робочого диску (10) над висотою ротора (7) дало змогу зменшити висоту шпинделя (8), що дозволяє робити шліфування каміння на великих швидкостях, без проведення спеціальних заходів проти його розриву. 2 Фіг. 1 33560 3 Фіг. 2 33560 4 33560 ______________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
