Заготовка для ключа, ключ та замок з ключем

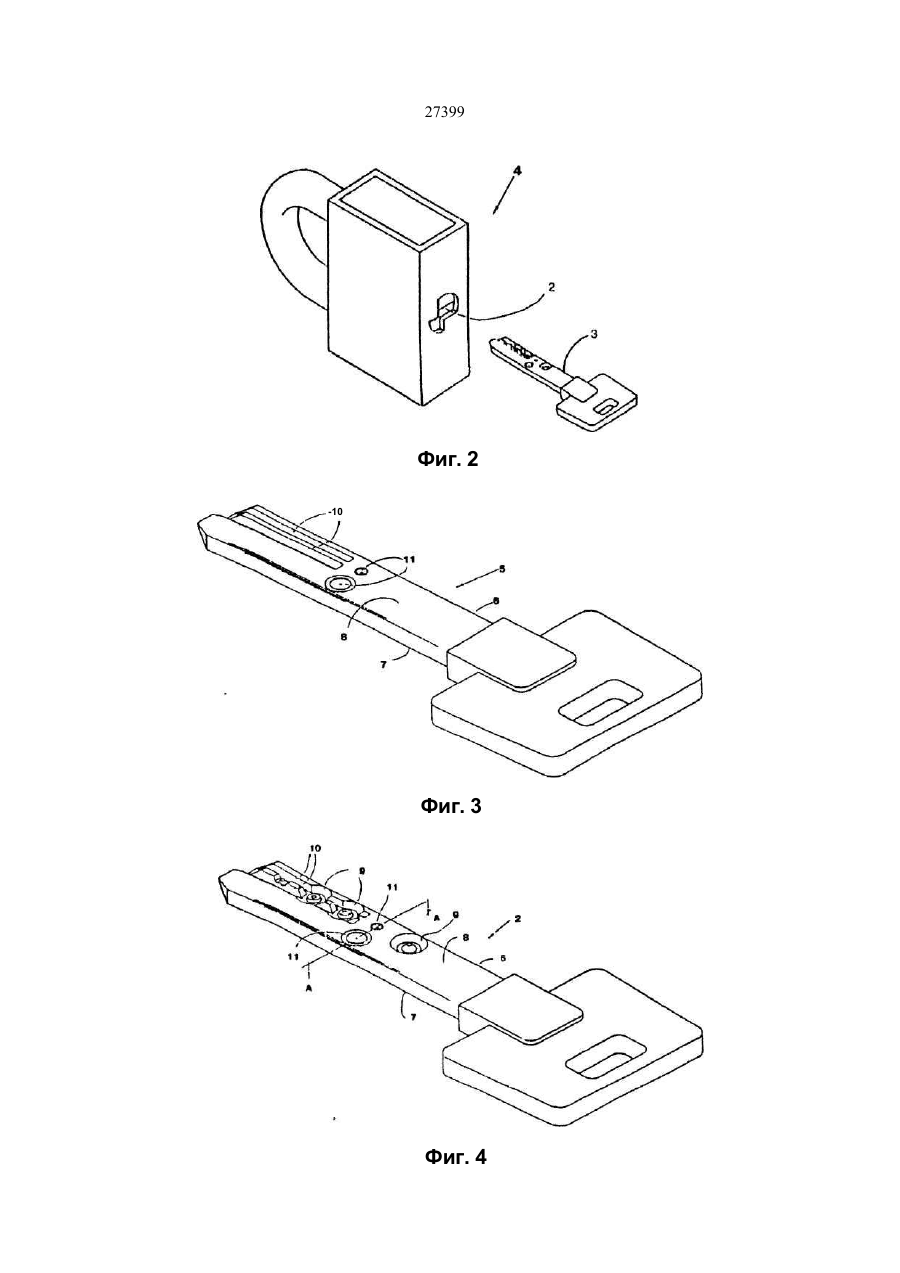

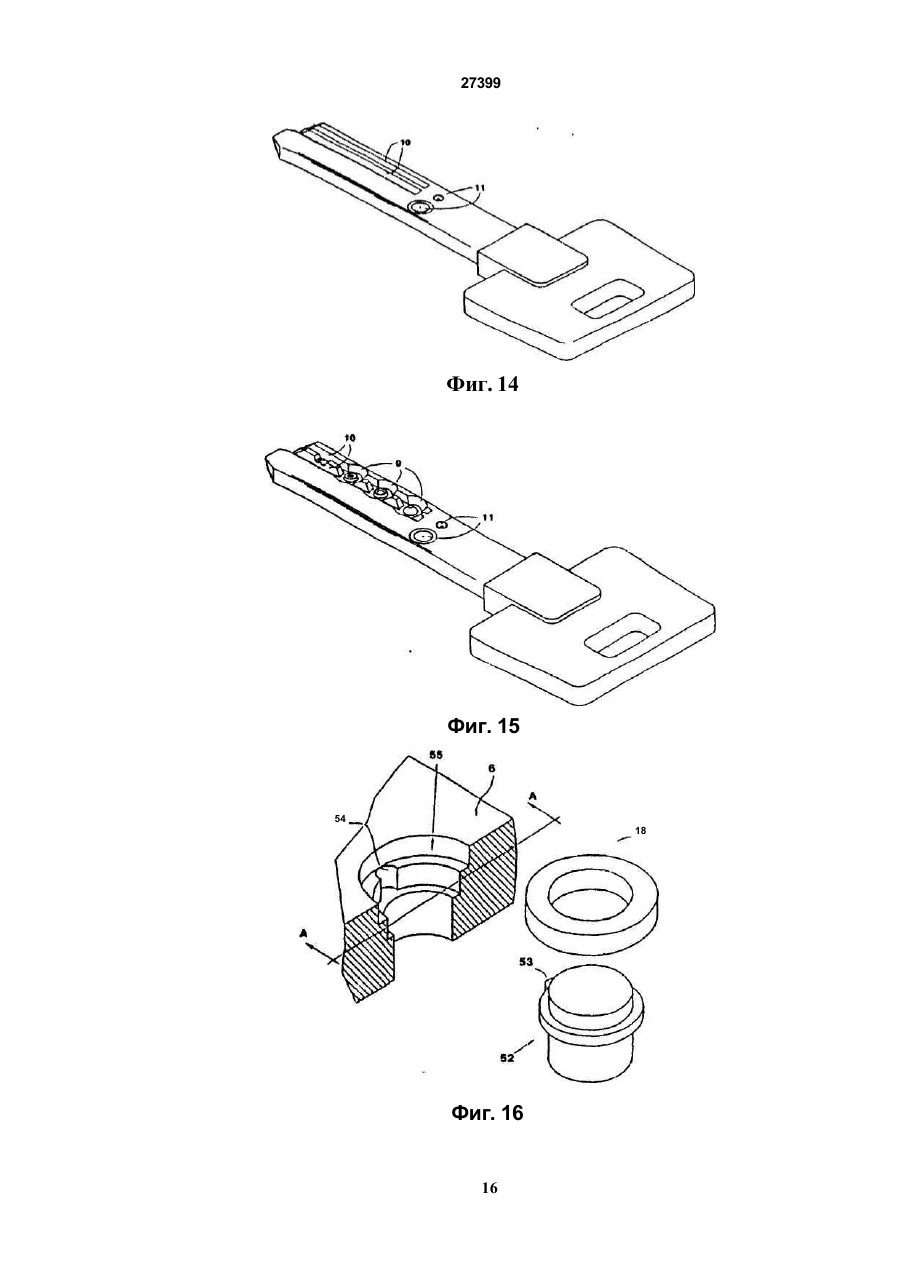

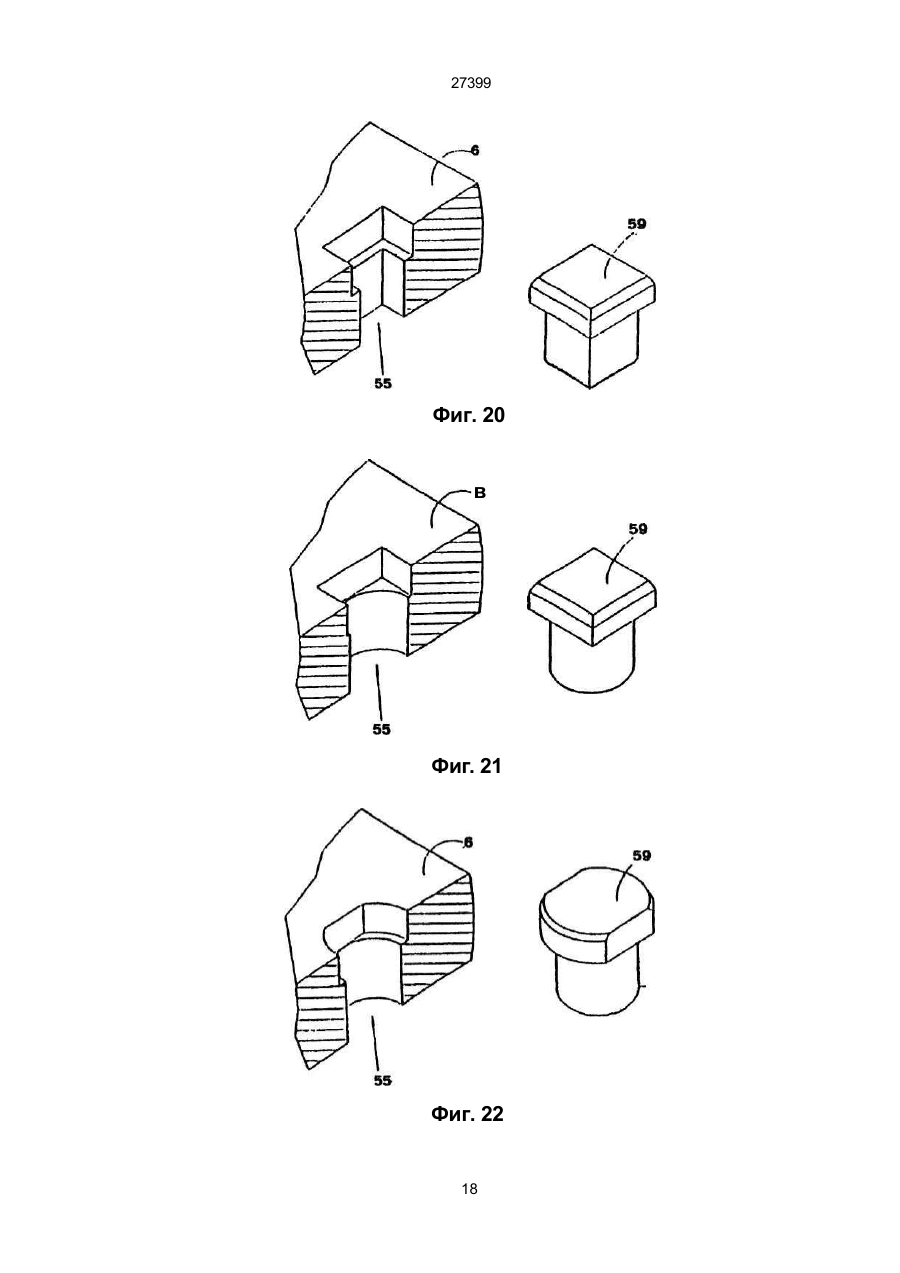

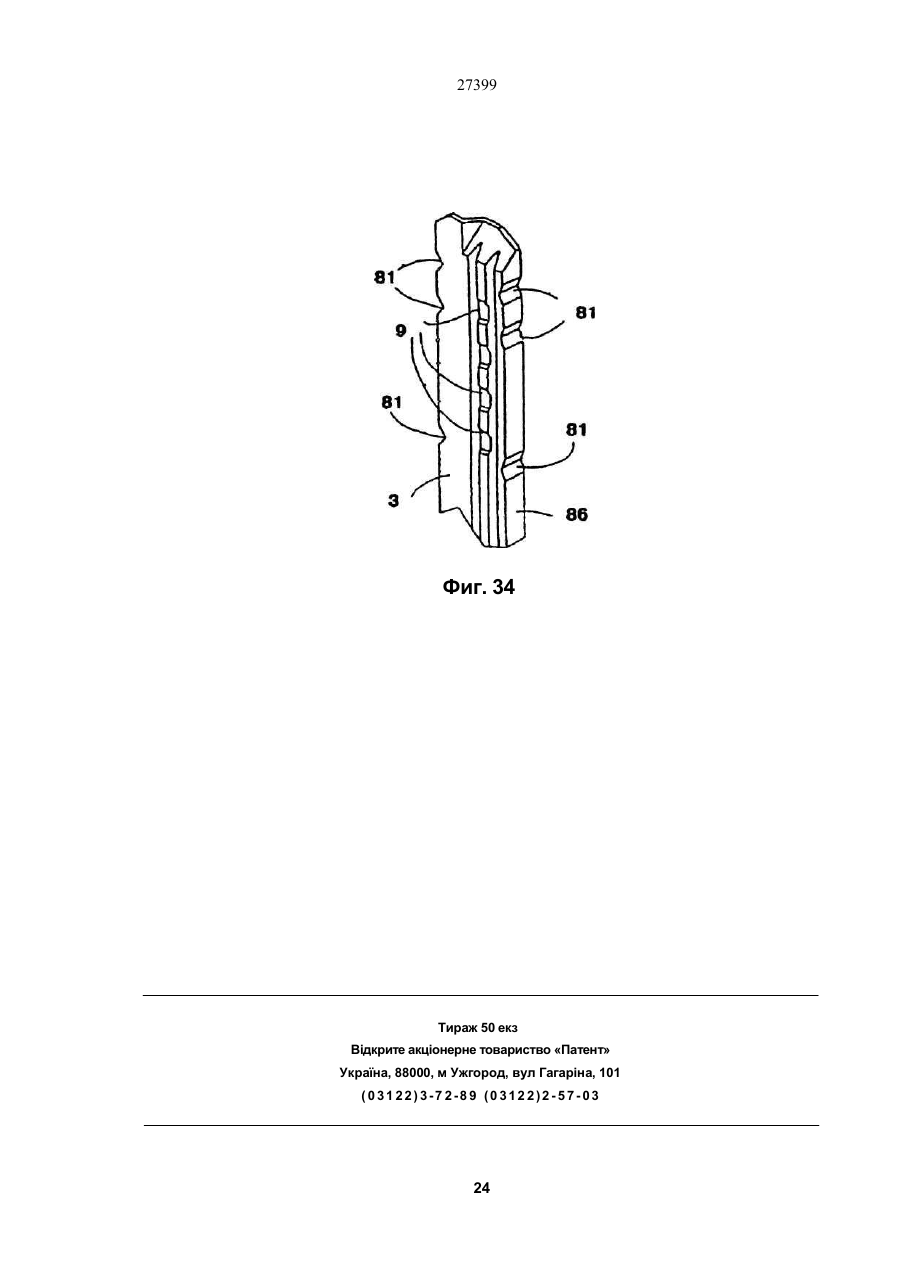

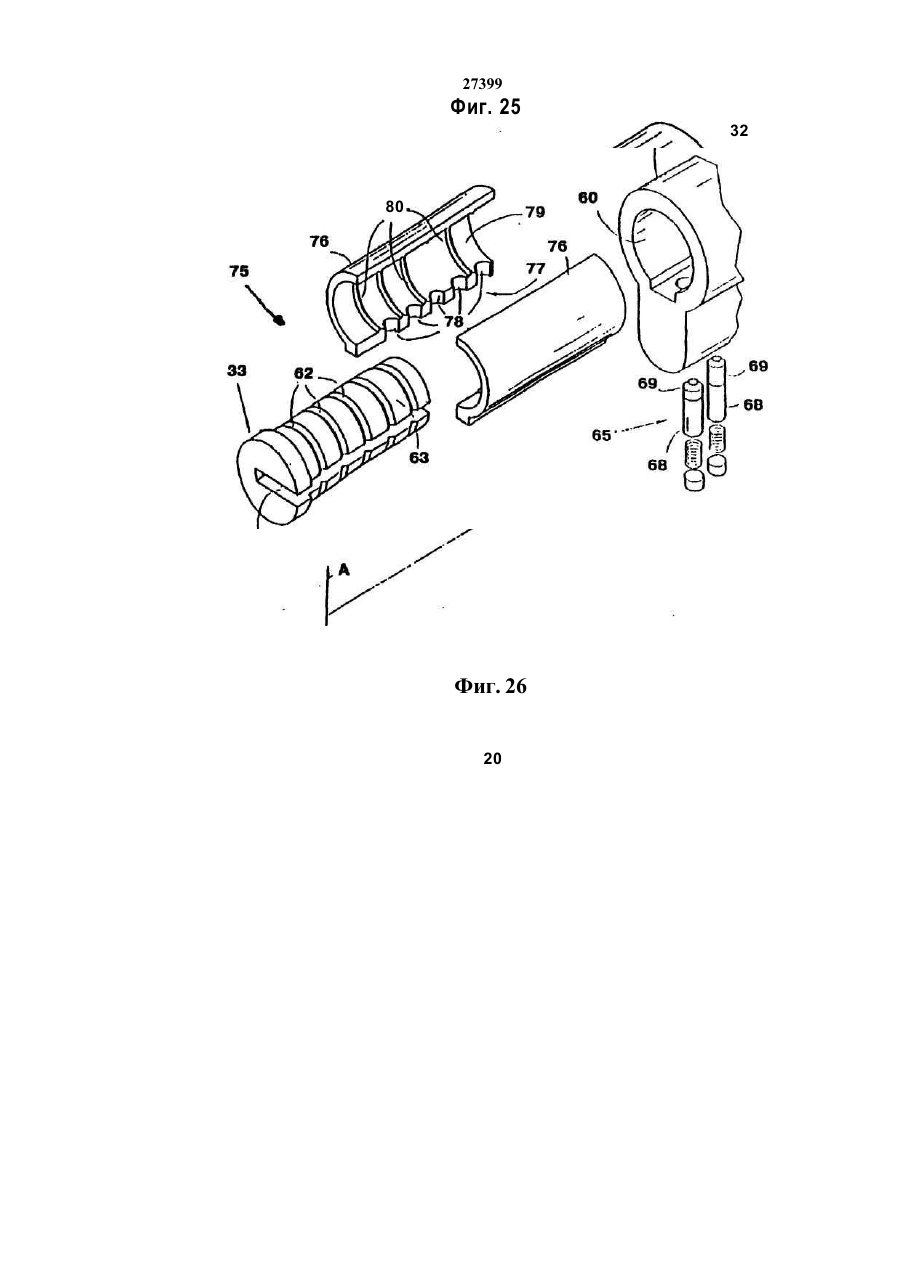

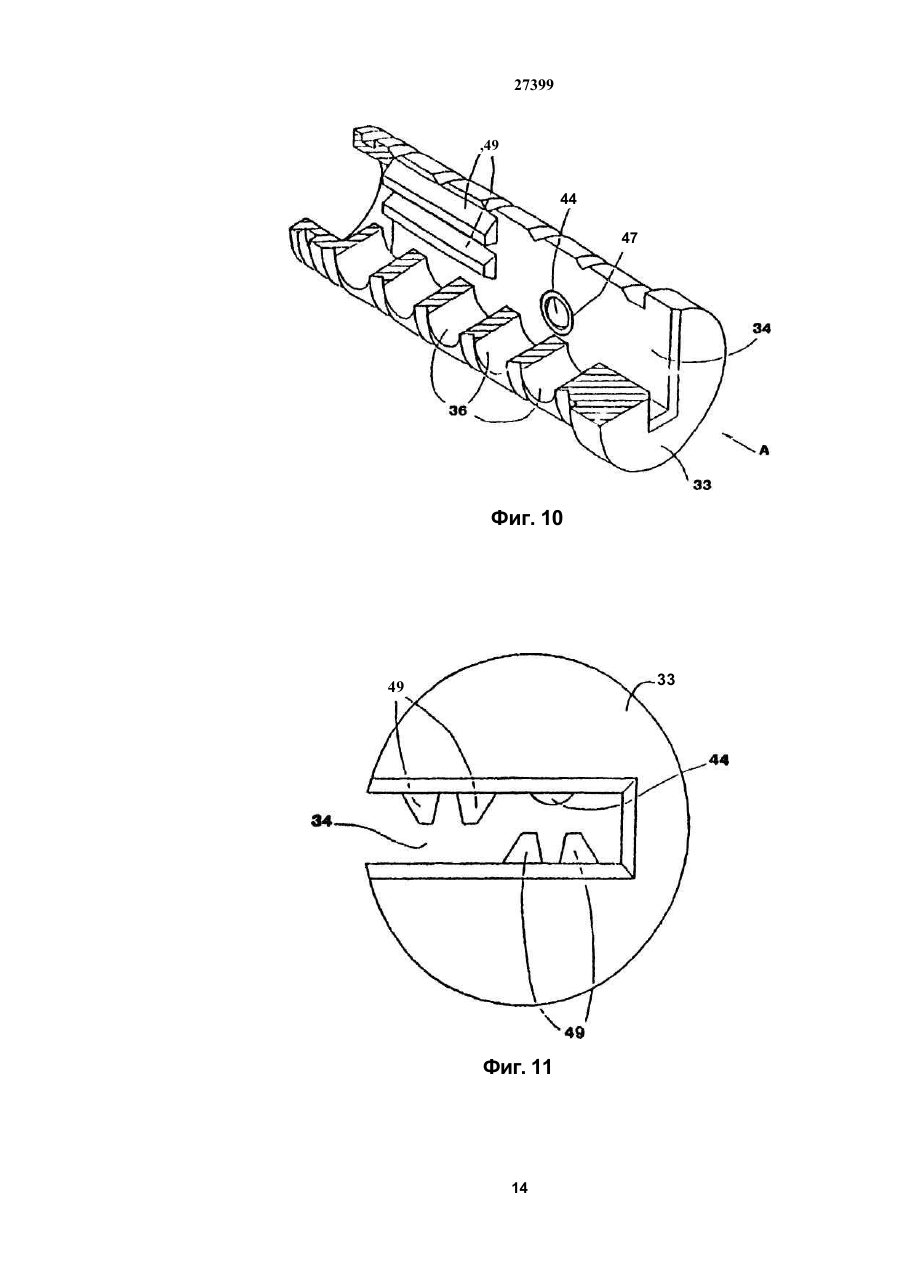

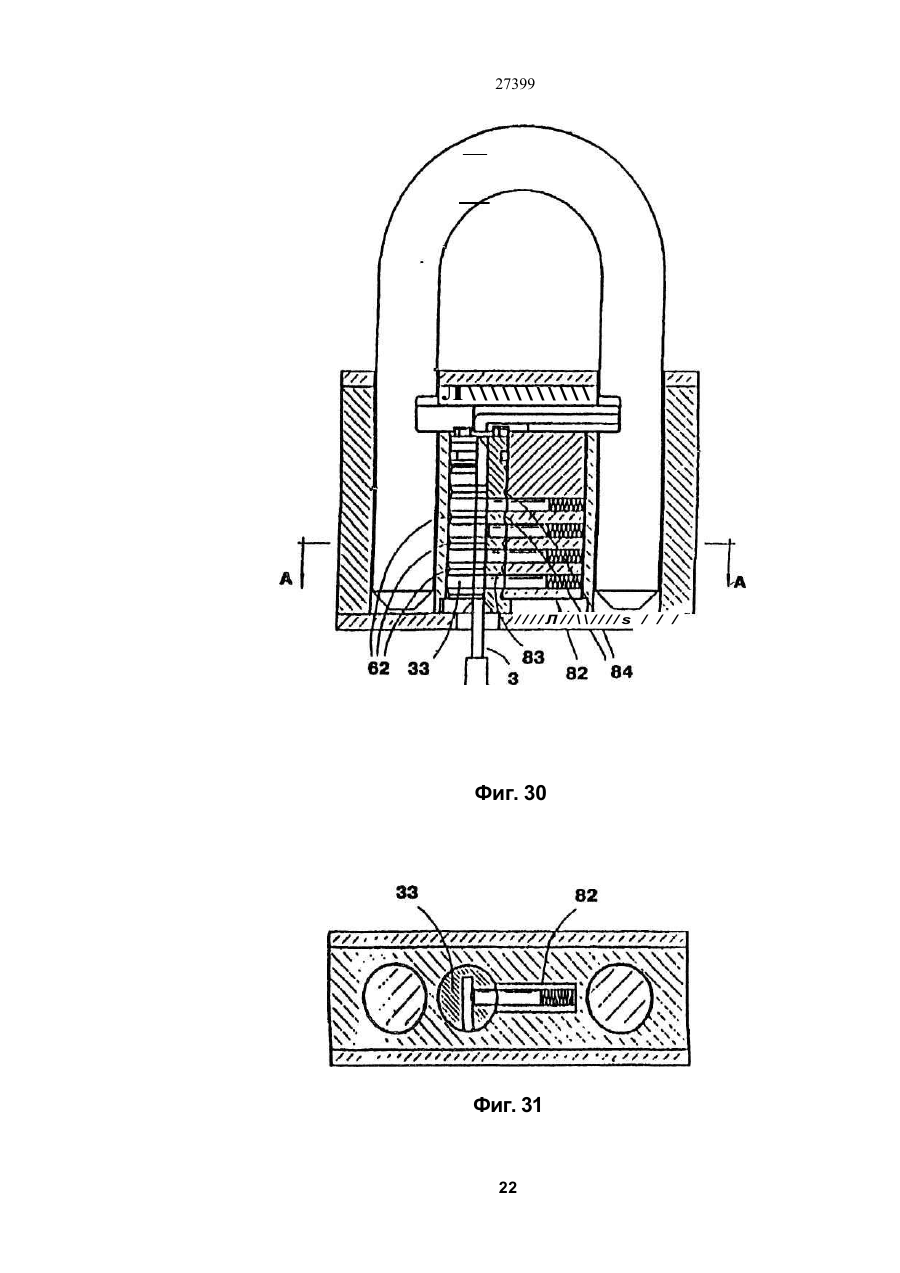

1 Заготовка для ключа, содержащая удлинен ную стержневую часть с первой и второй противо лежащими плоскими боковыми поверхностями, соединенные узкими кромочными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные ключевые направляющие, рас положенные на ней параллельно оси стержневой части и по меньшей мере, частично проходящие вдоль этой оси, и, по меньшей мере, один, удер живаемый внутри стержневой части с возможност ью движения, штырь, отличающася тем, что штырь на своем торце со стороны второй боковой поверхности имеет выемку и расположен в стерж невой части так, что его ось по существу перпен дикулярна первой боковой поверхности, причем штырь имеет возможность перемещаться от вто рой боковой поверхности к первой боковой по верхности для обеспечения его выступания нару жу от первой боковой поверхности 2 Заготовка для ключа по п 1, отличающаяся Tew, что вторая боковая поверхность образует вторую поверхность для кодовой комбинации и имеет сформованные на этой поверхности удлиненные ключевые направляющие, расположенные на ней параллельно оси стержневой, части, и, по меньшей мере, частично проходящие вдоль этой оси, и, по меньшей мере, один второй, удерживаемый внутри в стержневой части с возможностью движения, штырь, который имеет на своем торце со стороны первой боковой поверхности выемку, и который расположен в стержневой части так, что его ось по существу перпендикулярна второй боковой поверхности, причем второй штырь имеет возможность перемещаться от первой боковой поверхности ко второй для обеспечения его выступания наружу от второй боковой поверхности. 3 Заготовка для ключа по п 2, отличающаяся тем, что, по меньшей мере, первый и второй под вижные штыри смещены по отношению друг к дру гу в поперечном направлении 4 Заготовка для ключа по п 1, отличающаяся тем, что, по меньшей мере, один первый штырь не имеет возможности выступать за вторую боковую поверхность 5 Заготовка для ключа по п 2, отличающаяся тем, что, по меньшей мере, один второй штырь не имеет возможности выступать за первую боковую поверхность 6 Ключ, содержащий удлиненную, стержневую часть с первой и второй противолежащими плос кими боковыми поверхностями, соединенными уз кими кромочными поверхностями, из которых пер вая боковая поверхность образует первую поверх ность для кодовой комбинации и имеет удлиненные ключевые направляющие, расположенные на ней параллельно оси стержневой части, и, по меньшей мере, частично проходящие вдоль этой оси, и ряд ключевых вырезов, образующих кодовою комбина цию и расположенных вдоль оси ключевой направ ляющей, и, по меньшей мере, один, удерживаемый внутри стержневой части с возможностью движе ния, штырь, отличающийся тем, что штырь на своем торце со стороны второй боковой поверхнос ти имеет выемку и расположен в стержневой части так, что его ось расположена по существу перпен дикулярно первой боковой поверхности, причем штырь имеет возможность перемещаться от второй боковой поверхности к первой боковой поверхности для обеспечения его выступания наружу от первой боковой поверхности 7 Ключ по л 6, отличающийся тем, что вторая боковая поверхность также образует вторую по верхность для кодовой комбинации и имеет удли ненные ключевые направляющие, расположенные на ней параллельно оси стержневой части, и, по меньшей мере.частично проходящие вдоль этой оси, и ряд ключевых вырезов, образующих кодо вую комбинацию и расположенных вдоль оси клю чевой направляющей, и, по меньшей мере, один второй, удерживаемый внутри в стержневой части с возможностью движения, штырь, который имеет на своем торце со стороны первой боковой по верхности выемку, и который расположен в стерж невой части так, что его ось по существу перпен дикулярна второй боковой поверхности, причем второй штырь имеет возможность перемещаться см о со" о со 27399 от первой боковой поверхности ко второй для обеспечения его выступания наружу от второй боковой поверхности. 8 Ключ по п.6 или 7, отличающийся тем, что, по меньшей мере, один штырь имеет такую конфигурацию, что она составляет часть кодовой комбинации. 9. Ключ по п.7, отличающийся тем, что, по мень шей мере, первый и второй штыри смещены один относительно другого в поперечном направлении. 10. Ключ по п.6, отличающийся тем, что.по мень шей мере, один первый штырь не имеет возмож ности выступать за вторую боковую поверхность. /11. Ключ по п 7, отличающийся тем, что.по мень шей мере, один второй штырь не имеет возмож ности выступать за первую боковую поверхность. 12. Замок с ключом, в котором ключ содержит уд линенную стержневую часть с первой и второй противолежащими плоскими боковыми поверхнос тями, соединенными узкими кромочными поверх ностями, из которых первая боковая поверхность образует первую поверхность для кодовой комби нации и имеет удлиненные ключевые направляю щие, расположенные на ней параллельно оси стержневой части, и, по меньшей мере.частично проходящие вдоль этой оси, и ряд ключевых вы резов, образующих кодовую комбинацию и распо ложенных вдоль оси ключевой направляющей, и, по меньшей мере, один, удерживаемый внутри в стержневой части с возможностью движения, штырь, а замок содержит установленный с воз можностью вращения относительно корпуса сер дечник с ключевым пазом, в корпусе выполнена первая группа полостей, в сердечнике выполнена вторая группа полостей, расположенных с одной стороны от ключевого паза, полости первой группы имеют возможность соосного расположения с полостями второй группы, а в полостях соответственно расположены с возможностью продольного смещения первые и вторые штифтовые узлы, отличающийся тем, что в ключе штырь на своем торце со стороны второй боковой поверхности имеет выемку и расположен в стержневой части так, что его ось по существу перпендикулярна первой боковой поверхности, причем штырь имеет возможность перемещаться от второй боковой поверхности к первой боковой поверхности для обеспечения его выступания наружу от первой боковой поверхности вдоль ряда ключевых вырезов, а в замке имеется третий штифтовой узел, размещенный в сердечнике со стороны от ключевого паза, противоположной стороне расположения вторых штифтовых узлов, и обращенный к одному из вторых штифтовых узлов для выталкивания штыря из ключа, причем третий штифтовой узел имеет возможность продольного смещения и соосного расположения с одной из осей вторых штифтовых узлов. 13 Замок с ключом по п 12, отличающийся тем, что третий штифтовой узел имеет подпружиненный штифт 14. Замок с ключом по п 12, отличающийся тем, что штырь не имеет возможности выступать за вторую боковую поверхность. Настоящее изобретение относится в целом к запирающим механизмам, а более конкретно - к заготовкам для ключей, ключам и замкам, которые отпираются и запираются такими ключами Известны самые разнообразные конструкции заготовок для ключей с соответствующими замками. Традиционные заготовки имеют цельную, как правило, удлиненную часть с ключевыми вырезами, связанную с головкой ключа. Известны также различные типы замков с цилиндровым механизмом. Известны описанные в патенте США № 4377082, кл. Е 05 В 19/08, Е 05 В 19/12, Е 05 В 27/10, 1983, ключ и цилиндровый замок с плоским ключом, хвостовик которого имеет по меньшей мере одну продольную профилированную канавку, проходящую от одного его конца и выполненную с возможностью вхождения в нее выступа ключевой скважины цилиндрового замка В области широкой стороны хвостовика ключ или заготовка для ключа содержит дополнительную подвижную деталь, удерживаемую заплечиком в ключевой скважине и устанавливающую дополнительную подвижную деталь в положение, в котором обеспечена возможность вращения сердечника цилиндра замка. По краю ключа проходит первый ряд ключевых вырезов. Подвижная деталь ключа расположена перпендикулярно этим ключевым вырезам. Благодаря использованию дополнительной подвижной детали обеспечена высокая на дежность защиты от несанкционированного открытия замка Однако из-за того, что подвижная деталь ключа расположена перпендикулярно ключевым вырезам, она при вводе ключа в замок не может взаимодействовать с обычным штифтом сердечника замка, ввиду чего корпус обычного замкового цилиндра не может быть использован Напротив, в этом случае требуется разработка и изготовление специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, что ухудшает возможность унификации при производстве и приводит к усложнению конструкции, а в конечном счете - к удорожанию изделия. Известна заявка на патент Великобритании № 2161204, кл Е05В 19/08, 1986 (прототип), описывающая заготовку для ключа, содержащую удлиненную стержневую часть, проходящую вдоль стержневой оси и имеющую плоские боковые поверхности, обращенные в противоположные стороны и соединенные кромочными поверхностями, которые являются более узкими, чем боковые поверхности, одна из которых образует поверхность для кодовой комбинации и имеет сформированные на этой поверхности удлиненные ключевые направляющие, проходящие параллельно стержневой оси, и подвижные штыри, удерживаемые в удлиненной стержневой части Подвижные штыри в заготовке для ключа расположены параллельно поверхности для кодовой комбинации. 27399 » Благодаря использованию подвижных штырей обеспечена высокая надежность защиты от несанкционированного открытия замка Однако изза того, что подвижные штыри в заготовке расположены параллельно поверхности для кодовой комбинации, они при вводе ключа в замок не могут взаимодействовать с обычным штифтом сердечника замка, ввиду чего корпус обычного замкового цилиндра не может быть использован Напротив, в этом случае требуется разработка и изготовление специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, что ухудшает возможность унификации при производстве и приводит к усложнению конструкции, а в конечном счете - к удорожанию изделия В той же заготовке (прототип) описан ключ, содержащий удлиненную стержневую часть, проходящую вдоль стержневой оси и имеющую плоские боковые поверхности, обращенные в противоположные стороны и соединенные кромочными поверхностями, которые являются более узкими, чем боковые поверхности, одна из которых образует первую поверхность для кодовой комбинации и имеет сформированные на этой поверхности удлиненные ключевые направляющие, параллельные стержневой оси, и ряд ключевых вырезов, образующих кодовую комбинацию и расположенных вдоль оси удлиненной ключевой направляющей, и подвижные штыри, удерживаемые в удлиненной стержневой части Подвижные штыри расположены перпендикулярно ключевым вырезам, что не позволяет им взаимодействовать с обычным штифтом сердечника замка при вводе ключа в замок Это приводит к усложнению конструкции и ухудшает возможность унификации при производстве Благодаря использованию подвижных штырей обеспечена высокая надежность защиты от несанкционированного открытия замка Однако изза того, что подвижные штыри расположены перпендикулярно ключевым вырезам они при вводе ключа в замок не могут взаимодействовать с обычным штифтом сердечника замка ввиду чего корпус обычного замкового цилиндра не может быть использован Напротив, в этом случае требуется разработка и изготовление специального, весьма сложного и дорогостоящего корпуса замкового цилиндра что ухудшает возможность унификации при производстве и приводит к усложнению конструкции, а в конечном счете к удорожанию изделия В той же заявке (прототип) описан замок с ключом, где ключ содержит удлиненную стержневую часть проходящую вдоль стержневой оси и имеющую плоские боковые поверхности, обращенные в противоположные стороны и соединенные кромочными поверхностями, которые являются более узкими, чем боковые поверхности, одна из которых образует поверхность для кодовой комбинации и имеет сформированные на этой по* верхности удлиненные ключевые направляющие, параллельные стержневой оси, и ряд ключевых вырезов, образующих кодовую комбинацию и расположенных вдоль оси удлиненной ключевой направляющей, и подвижные штыри, удерживаемые в удлиненной стержневой части, а замок содержит корпус и сердечник, который установлен в корпусе с возможностью вращения относительно него и в котором образован ключевой паз, первую группу полостей, образованных в корпусе, и вторую группу полостей, образованных в сердечнике с одной стороны от ключевого паза, причем каждая полость первой группы расположена соосно с соответствующей полостью второй группы, когда сердечник повернут в первое положение относительно корпуса, при этом в полостях первой группы расположены первые штифтовые узлы, в полостях второй группы расположены вторые штифтовые узлы, первые штифтовые узлы выполнены каждый с возможностью смещения вдоль оси первых штифтовых узлов, а вторые штифтовые узлы выполнены каждый с возможностью смещения вдоль оси вторых штифтовых узлов Благодаря использованию подвижных штырей обеспечена высокая надежность защиты от несанкционированного открытия замка Однако, расположение подвижных штырей в ключе и штифтовых узлов в замке не позволяет обеспечить возможность взаимодействия подвижных штырей с обычными штифтами сердечника замка, ввиду чего обычный корпус замкового цилиндра не может быть использован Напротив, в этом случае требуется разработка и изготовление специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, что ухудшает воз-' можность унификации при производстве и приводит к усложнению конструкции, а в конечном счете к удорожанию изделия В основу изобретения положена задача создания заготовки для ключа, ключа и замка с ключом, в которых изменение положения оси подвижного штыря относительно поверхности с направляющими для ключевгто паза, позволяют обеспечить возможность взаимодействия штыря с штифтом обычного замкового цилиндра, что повышает надежность замка от несанкционированного открытия и позволяет унифицировать его изготовление Поставленная задача решена тем, что в заготовке для ключа, содержащей удлиненную стержневую часть, с первой и второй противолежащими плоскими боковыми поверхностями, соединенных узкими кромочными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные ключевые направляющие расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и по меньшей мере один удерживаемый внутри стержневой части с возможностью движения штырь, согласно изобретению, штырь на своем торце со стороны второй боковой поверхности имеет выемку и расположен в стержневой части так, что его ось по существу перпендикулярна первой боковой поверхности, причем штырь имеет возможность перемещаться от второй боковой поверхности к первой боковой поверхности для обеспечения его выступания наружу от первой боковой поверхности Благодаря этим отличиям подвижный штырь в заготовке расположен перпендикулярно поверхности для кодовой комбинации так, что при вводе ключа, выполненного из этой заготовки для ключа, в замок обеспечивает возможность взаимодейст 27399 вия штыря с обычным штифтом сердечника замка, установленном в одном из таких же отверстий, которые имеются и в обычных замковых цилиндрах Таким образом, использование предлагаемой заготовки для ключа при производстве усовершенствованного замка с ключом, обладающего, благодаря использованию подвижного штыря, повышенной надежностью защиты от несанкционированного открытия замка, может быть применен корпус обычного замкового цилиндра В результате использования предлагаемого изобретения отпадает необходимость разработки и изготовления специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, вследствие чего улучшается возможность унификации и упрощается конструкция, чем в конечном счете достигается экономия средств В известных же заготовках для ключа подвижный штырь не расположен перпендикулярно поверхности для кодовой комбинации, а расположен в иных плоскостях Из-за этого подвижные штыри при вводе ключа, выполненного из известной заготовки для ключа, в замок не могут взаимодействовать с обычным штифтом сердечника замка, вриду чего корпус обычного замкового цилиндра не может быть использован Напротив, известные решения требуют разработки и изготовления специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, что ухудшает возможность унификации при производстве и приводит к усложнению конструкции, а в конечном счете - к удорожанию изделия Вполне очевидно, что термины "первый подвижный штырь", "второй подвижный штырь" и др используются исключительно для лучшего понимания существа изобретения В предпочтительном варианте выполнения изобретения, вторая боковая поверхность образует вторую поверхность для кодовой комбинации и имеет сформованные на этой поверхности удлиненные ключевые направпяющие, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и по меньшей мере один второй, удерживаемый внутри в стержневой части с возможностью движения, штырь, который имеет на своем торце со стороны первой боковой поверхности выемку, и который расположен в стержневой части так, что его ось по существу перпендикулярно второй боковой поверхности, причем второй штырь имеет возможность перемещаться от первой боковой поверхности к второй для обеспечения его выступания наружу от второй боковой поверхности Рекомендуется, чтобы по меньшей мере первый и второй подвижные штыри были смещены по отношению друг к другу в поперечном направлении Предлагается, чтобы, что по меньшей мере один первый штырь не имел возможности выступать за вторую боковую поверхность Возможно, чтобы по меньшей мере один второй штырь не имел возможности выступать за первую боковую поверхность Поставленная задача решается также тем, что в известном ключе, содержащем удлиненную стержневую часть, с первой и второй противолежащими плоскими боковыми поверхностями, сое диненными узкимикромочными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеющем удлиненные ключевые направляющие расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд ключевых вырезов, образующих кодовою комбинацию и расположенных вдоль оси ключевой направляющей, и по меньшей мере один удерживаемый внутри стержневой части с возможностью движения штырь, согласно изобретению, штырь на своем торце со стороны второй боковой поверхности имеет выемку и расположен в стержневой части так, что его ось расположена по существу перпендикулярна первой боковой поверхности, причем штырь имеет возможность перемещаться от второй боковой поверхности к первой боковой поверхности для обеспечения его выступания наружу от первой боковой поверхности Благодаря этим отличиям подвижный штырь в ключе расположен по той же оси, вдоль которой проходят и направляющие для ключевого паза, т е , по той же оси, вдоль которой выполнены ключевые вырезы так, что при вводе ключа в замок обеспечивает возможность взаимодействия штыря с обычным штифтом сердечника замка, установленном в одном из таких же отверстий которые имеются и в обычных замковых цилиндрах Таким образом, благодаря использованию предлагаемого ключа при производстве усовершенствованного замка с ключом, обладающего, благодаря использованию подвижного штыря, повышенной надежностью защиты от несанкционированного открытия замка, может быть использован корпус обычно замкового цилиндра В результате использования предлагаемого изобретения отпадает необходимость разработки и изготовления специального весьма сложного и дорогостоящего корпуса замкового цилиндра, вследствие чего улучшается возможность унификации и упрощается конструкция, чем в конечном счете достигается экономия средств В известных же ключах подвижные штыри расположены не по оси расположения ключевых вырезов и соответствующих отверстий и штифтов замкового цилиндра, а в иных плоскостях Из-за этого подвижные штыри при вводе ключа в замок не могут взаимодействовать с обычным штифтом сердечника замка, ввиду чего корпус обычного замкового цилиндра не может быть использован Напротив, известные решения требуют разоаботки и изготовления специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, что ухудшает возможность унификации при производстве и приводит к усложнению конструкции, а в конечном счете - к удорожанию изделия В предпочтительном варианте изобретения вторая боковая поверхность также образует вторую поверхность для кодовой комбинации и имеет удлиненные ключевые направляющие, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд ключевых вырезов, образующих кодовую комбинацию и расположенных вдоль оси ключевой направляющей, и по меньшей мере один второй, удерживаемый внутри в стержневой 27399 части с возможностью движения, штырь, который имеет на своем торце со стороны первой боковой поверхности выемку, и который расположен в стержневой части так, что его ось по существу перпендикулярна второй боковой поверхности, причем второй штырь имеет возможность перемещаться от первой боковой поверхности к второй для обеспечения его выступания наружу от второй боковой поверхности. Рекомендуется, чтобы по меньшей мере один штырь имел такую конфигурацию, что она составляет часть кодовой комбинации. Возможно, чтобы по меньшей мере, первый и второй штыри были смещены один относительно другого в поперечном направлении. Целесообразно, чтобы по . меньшей мере один первый штырь не имел возможности выступать за вторую боковую поверхность. Предлагается, чтобы, по меньшей мере один второй штырь не имел возможности выступать за первую боковую поверхность Поставленная задача решается также тем, что в известных замке с ключом, в котором ключ содержит удлиненную стержневую часть с первой и второй противолежащими плоскими боковыми поверхностями, соединенными узкими кромочными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные ключевые направляющие, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси. и ряд ключевых вырезов, образующих кодовую комбинацию и расположенных вдоль оси ключевой направляющей, и, по меньшей мере, один, удерживаемый внутри в стержневой части, с возможностью движения штырь, а замок содержит ycTaHQBneHHbw с возможностью вращения относительно корпуса сердечник с ключевым пазом, в корпусе выполнена первая группа полостей, в сердечнике выполнена вторая группа полостей расположенных с одной стороны от ключевого паза, полости первой группы имеют возможность соосного расположения с полостями второй группы, а в полостях соответственно расположены с возможностью продольного смещения первые и вторые штифтовые узлы, согласно изобретению, в ключе штырь на своем торце со стороны второй боковой поверхности имеет выемку и расположен в стержневой части так, что его ось по существу перпендикулярна первой боковой поверхности, причем штырь имеет возможность перемещаться от второй боковой поверхности к первой боковой поверхности для обеспечения его выступания наружу от первой боковой поверхности вдоль ряда ключевых вырезов, а в замке имеется третий штифтовой узел, размещенный в сердечнике со стороны от ключевого паза, противоположной стороне расположения вторых штифтовых узлов и обращенный к одному из вторых штифтовых узлов для выталкивания штыря из ключа, причем третий штифтовой узел имеет возможность продольного смещения и соосного расположения с одной из осей вторых штифтовых узлов. ' Благодаря этим отличиям подвижный штырь в замке с ключом расположен по той же оси, вдоль которой проходят и направляющие для клю чевого паза, т.е., по той же оси, вдоль которой выполнены ключевые вырезы, что при вводе ключа в замок обеспечивает возможность взаимодействия штыря с обычным штифтом сердечника замка, установленном в одном из таких же отверстий, которые имеются в обычных замковых цилиндрах. Таким образом, при производстве усовершенствованного замка с ключом, обладающего, благодаря использованию подвижного штыря, повышенной надежностью защиты от несанкционированного открытия замка, может быть использован корпус обычного замкового цилиндра. В результ те использования предлагаемого изобретения отпадает необходимость разработки и изготовления специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, вследствие чего улучшается возможность унификации и упрощается конструкция, чем в конечном счете достигается экономия средств. В известных же замках с ключом подвижные штыри расположены не по оси расположения ключевых вырезов и соответствующих отверстий и штифтов замкового цилиндра, а в иных плоскостях. Из-за этого подвижные штыри при вводе ключа в замок не могут взаимодействовать с обычным штифтом сердечника замка, ввиду чего корпус обычного замкового цилиндра не может быть использован. Напротив, известные решения требуют разработки и изготовления специального, весьма сложного и дорогостоящего корпуса замкового цилиндра, что ухудшает возможность унификации при производстве и приводит к усложнению конструкции, а в конечном счете — к удорожанию изделия. Предпочтительно, чтобы третий штифтовой узел имел подпружиненный штифт. Рекомендуется, -ітобьі штырь не имел возможности выступать за вторую боковую поверхность. Следует отметить, что предлагаемый цилиндровый замок может быть использован в качестве дверного замка, навесного замка и т.п. и может быть выполнен с любой конфигурацией. Особенностью изобретения является то. что защитное устройство удерживается в нужном положении с помощью штифтов корпуса, которые предотвращают возможность его снятия даже в тех случаях, когда в замочную скважину вставлен нужный ключ. Единственный реальный шанс снять защитное устройство - удалить пружинно-штифтовые узлы. Благодаря предлагаемой конструкции в таком защитном устройстве, которое может быть изготовлено из закаленного металла, обеспечивается дополнительная защита штифтов корпуса и защита линии среза, образующейся между сердечником и замком. Кроме того, согласно предпочтительному варианту осуществления изобретения, выполненные в замке выступы не дают возможности воспользоваться широко известным приемом вставления тонких прокладок между сердечником и корпусом замка. Изобретение поясняется приведенным ниже описанием а сочетании с приложенными чертежами, на которых: фиг. 1 и 2 представляют собой изображения о перспективе двух типов замков и ключей; 27399 ґ фиг 3 и 4 представляют собой изображения в перепек гиве соответственно заготовки для ключа и собственно ключа; фиг 5, 6, 7 и 8 - виды в разрезе по линиям А-А на фиг 4, иллюстрирующие четыре различных примера конструкции и установки подвижных штырей в ключе; фиг 9 - вид в разрезе замкового цилиндра со вставленным в него ключом, фиг. 10 - изображение в перспективе с частичным вырезом части сердечника замка, фиг 11- изображение ключевого паза сердечника в направлении по стрелке А на фиг 10, • фиг. 12 и 13 - разрезы по линиям А-А на фиг 9, иллюстрирующие работу двух подвижных штырей с различной конфигурацией при взаимодействии с телескопическими штифтами сердечника, фиг. 14 и 15 - изображения в перспективе заготовки для ключа и собственно ключа, фиг. 16 - изображение разобранного неповоротного подвижного вставного штыря, конфигурация которого приспособлена для работы с традиционными устройствами для выполнения ключевых вырезов, фиг 17 - вид узла в разрезе по линиям А-А на фиг. 16, фиг 18 - изображение разобранного неповоротного подвижного вставного штыря, конфигурация которого приспособлена для работы с традиционным устройством для выполнения ключевых вырезов; фиг 19 - вид узла в разрезе по линиям А-А на фиг 18, фиг 20. 21, 22 - изображения трех неповоротных подвижных штырей с разными конфигурациями; фиг. 23 - изображение в перспективе цилиндрового замка, фиг 24 - изображение в разобранном виде цилиндрового замка по фиг 23, фиг. 25 - изображение в перспективе цилиндрового замка другого типа; фиг. 26 - изображение в разобранном виде цилиндрового замка по фиг. 25; фиг. 27 - вид в разрезе по линиям А-А на фиг. 23, фиг. 28 - вид в разрезе по линиям А-А на фиг. 25; фиг. 29 - изображение двусторонней заготовки для ключа, пригодной для работы с устройством, изображенным на фиг 23 - 28; фиг. 30 и 31 - соответствующие перпендикулярные сечения навесного замка, где фиг. 31 является разрезом по линиям А-А на фиг 30, фиг 32 - изображение, иллюстрирующее взаимодействие ключа, сердечника, приемника и штифтов в замке по фиг 30 и 31, фиг. 33 - изображение с частичным разрезом конструкции по фиг 32; фиг. 34 - изображение в перспективе ключа в навесном замке по фиг 30 -33. На фиг 1 и 2 показаны ключ и цилиндровый замок, сконструированные и работающие в соответствии с предпочтительным вариантом осуществления настоящего изобретения. На фиг. 1 продемонстрирован дверной замок 1 с использованием замкового цилиндра 2 и ключа 3* согласно изобретению, а на фиг 2 - навесной замок 4, в котором применены замковый цилиндр 2 и ключ 3 согласно изобретению В самом общем виде ключ и заготовка для него отличаются тем, что содержат по меньшей мере один, а в предпочтительном варианте - два подвижных штыря, характеризующихся минимум одним из следующих признаковподвижный штырь установлен с возможностью движения в одном направлении - перпендикулярно плоскости ключа и ключевого паза замка, подвижный штырь выполнен неповоротным относительно остальной части ключа; подвижный штырь выполнен с возможностью придания ему требуемой конфигурации для обеспечения возможности получения различных комбинаций, подвижный штырь имеет выемку, подвижный штырь установлен вдоль ключеt вых вырезов, которые получают обычным путем в ключе, в результате чего он способен взаимодействовать с обычным штифтом сердечника замка При наличии двух подвижных штырей с разными конфигурациями, связанных с противолежащими поверхностями с кодовой комбинацией, обеспечивается получение двойной функции ключа и заготовки для ключа Перечисленные и другие отличия заготовки для ключа, собственно ключа и замка согласно настоящему изобретению описываются ниже со ссылками на остальные чертежи, что дает возможность получить исчерпывающее представление о новых признаках изобретения, применимого для любых цилиндровых замков Как видно на фиг 3 и 4, изображены заготовка для ключа 5 и ключ 2, сконструированные и работающие в соответствии с предпочтительным вариантом изобретения Ниже рассматриваются общие признаки заготовка для ключа 5 и ключа 2 с использованием одних и тех же цифровых пози-• ций Как заготовка для ключа 5, так и ключ 2 содержат как правило удлиненную, стержневую часть 6, которая предпочтительно, но не обязательно, имеет противолежащие первую и втррую плоские поверхности 7 и 8, по меньшей мере одна из которых образует поверхность 8 для кодовой комбинации, выполненную так, что на ней могут быть сделаны ключевые вырезы 9, задающие кодовую комбинацию замка, как это делается в обычных подобных системах В случаях, когда заготовка для ключа 5 и ключ 2 образуют ключи двустороннего действия, обе плоские поверхности 7 и 8 являются поверхностями для кодовой комбинации Целесообразно, чтобы каждая поверхность 8 для кодовой комбинации включала также направляющие для ключевого паза 10, которые соответствуют по профилю выступам, имеющимся во внутреннем пространстве ключевого паза соответствующего замка, который будет описан ниже. Некоторые из ключевых вырезов 9 или все эти вырезы могут быть выполнены на продолговатых направляющих для ключевого паза 10. В соответствии с предпочтительным вариантом осуществления изобретения в удлиненной 77399 стержневой части 6 удерживается подвижный штырь 11, установленный с возможностью пере мещенил, предпочтительно в единственном направлении, т Р перпендикулярно к поверхности 8 для кодовой комбинации (внутрь и наружу от нее) В заготовках для ключей двустороннего действия, как показано на фиг 3 и 4 в удлиненной стержневой части 6 удерживаются два противоположно направленных подвижных штыря 11. каждый из которых находится в рабочем взаимодействии с соответствующей поверхностью для кодовой комбинации Согласно предпочтительному варианту осуществления изобретения два противоположно направленных подвижных штыря могут иметь разную конфигурацию и занимать разные положения Могут быть предусмотрены и более двух подвижных штырей с одинаковыми или разными конфигурациями и положением вдоль заготовки для ключа В этом случае в зависимости от положения ключа при его введении в замок он будет работать с двумя различными и взаимоисключающими главными ключевыми системами каждой из которых соответствует конфигурация разных подвижных штырей Обратимся теперь к рассмотрению фиг 5-8, которые представляют собой разрезы по линии АА на фиг 4 и иллюсгриоуют четыре разных примера установки и конфигурации подвижных штырей В варианте осуществления, показанном на фиг 5. в удлиненной стержневой части 6 для каждого подвижного штыря 11 выполнено отверстие 12с двухступенчатой стенкой а подвижный штырь 11 выполнен предпочтительно как единое тело, имеющее часть 13, которая взаимодействует со штифтами сердечника и торец 14, которой может иметь различную форму, чтобы получить различные возможные комбинации, предпочтительно в виде гнезда 15 нужной глубины расширенную промежуточную часть 16 и суженную часть 17 для зацепления с выталкивающим штифтом Предусмотрено стопорное кольцо 18, которое предпочтительно должно удерживать подвижный штырь 11 от расцепления с удлиненной стержневой частью 6 при работе в одном из направлений, тогда как взаимодействие промежуточной части 16 с заплечиком 19 удерживает подвижный штырь 11 от такого расцепления при работе в другом направлении В варианте осуществления по фиг 6 можно использовать тот же подвижный штырь 11, что и показанный на фиг 5, однако здесь выполнено отверстие 20 с одним уступом, снабженное периферийной выемкой 21, в которую входит узким периферийный выступ 22 штампованного стопорного кольца 23 Как и ранее, два подвижных штыря 11 имеют здесь разную форму торца, что позволяет использовать ключ с двумя различными замками, в зависимости от положения ключа в ключевом пазу замка В конструкции, показанной на фиг 7, показан несколько другой подвижный штырь 11, который предпочтительно выполнен как единое целое и имеет часть 13. которая взаимодействует со штифтами сердечника и торец 14. который может иметь различную форму, чтобы получить различные возможные комбинации предпочтительно в форме гнезда 15 нужной глуби їм и расширенную часть 74 с поверхностью ?Г> для зацепления с вы талкивающим штифтом Имеется топорное кольцо 26, частично посаженое в периферийном ключевом выр^ *> 27 выполненном в части 13 возле торца 14, это кольцо удерживает подвижный штырь 11 от его расцепления с удлиненной стерж новой частью 6 при работе в одном направлении, тогда как при работе в противоположном направлении такое удержание осуществляется благодаря взаимодействию заплечика, находящегося между частями 13 и 24 подвижного штыря 11, с соответствующим заплечиком 28, имеющимся в отверстии Отверстием 29 определяются также tpa ницы расширенного участка, в который входит стопорное кольцо 26 Согласно варианту осуществления, показанному на фиг 8, предусмотрен еще один тип подвижного штыря 11, который выполнен как единое целое и имеет часть 13, которая взаимодействует со штифтами сердечника и торец 14 которой может быть сделан таким, чтобы получить различные возможные комбинации, предпочтительно в виде гнезда 15 нужной глубины, и расширенную часть 24 с поверхностью 25 для зацепления с выталкивающим штифтом Здесь стопорного кольца предусматривать не надо, так как в верхней части стенки отверстия 29 специально обжаты, как показано позицией 30, с тем, чтобы подвижный штырь 11 мог удерживаться от расцепления с удлиненной стержневой частью 6 при работе в одном из направлений, тогда как при работе в другом направлении это обеспечивается посредством взаимодействия заплечика, имеющегося между частями 13 и 24 подвижного штыря 11 с подобным же заплечиком 28, выполненным в отверстии 29 На фиг 9, 10 и 11 показан замковый цилиндр, находящийся в рабочем взаимодействии с ключом, выполненным согласно предпочтительному варианту осуществления изобретения Следует уточнить, что хотя на фиг 9 позицией 31 отмечен ключ, соответствующий варианту осуществления по фиг 5, здесь может быть применена и любая, другая подходящая конструкция ключа Замковый цилиндр, показанный на фиг 9, 10 и 11. содержит корпус 32 и сердечник 33, который установлен с возможностью поворота относительно корпуса и имеет ключевой паз 34 В корпусе 32 выполнена первая группа полостей 35 а в сердечнике 33 выполнена вторая группа полостей 36 с одной стороны от ключевого паза, при этом каждая полость 35 первой группы расположена соосно с соответствующей полостью 36 второй группы в момент, когда сердечник находится в первом поворотном положении относительно корпуса, как это видно на фиг 9 Предусмотрена группа первых штифтовых узлов 37, которые выполнены предпочтительно в виде телескопических штифтовых узлов имеющих, как показано на чертеже, несколько концентричных штифтовых участков, подпружиненных пружиной 38, и расположены предпочтительно в полостях 35 первой группы, в которых они удерживаются заглушками 39 Имеется также группа вторых штифтовых узлов 40 которые выполнены предпочтительно в виде телескопических штифтовых узлов, имеющих, как показано на чертеже, 27399 несколько концентричных штифтовых участков, и расположены в полостях 36 второй группы Между обращенными друг к другу поверхностями соответствующих групп первых и вторых штифтовых узлов 37 и 40 образована линия среза 41, которая видна, когда нужный ключ устанавливается в нужное положение в ключевом пазу 34, взаимодействуя с группой вторых штифтовых узлов В соответствии с предпочтительным вариантом осуществления изобретения предусмотрен третий штифтовый узел 48, размещенный в соответствующем отверстии с одним уступом 43, выполненным в сердечнике 33 на стороне ключевого паза 34 противоположной той, где находятся вторые штифтовые узлы 40, этот штифтовой механизм предназначен для выталкивания подвижного штыря 11 наружу от поверхности 8 для кодовой комбинации до достижения ее рабочего взаимодействия с одним из вторых штифтовых узлов 40 Согласно другому варианту, подвижный штырь 11 может работать во взаимодействии с дополнительным штифтовым узлом, который обычно отсутствует в традиционных замковых цилиндрах В соответствии с показанным на чертеже вариантом, подвижный штырь 11 может быть выполнен так же, как подобная деталь 11 на фиг 5 Третий штифтовой узел 42 предпочтительно содержит выталкивающий штифт 44, имеющий скругленную переднюю поверхность 45 и расширенную концевую часть 46 и удерживаемый от расцепления с сердечником 33 с помощью стопорного кольца 47 Благодаря пружине 48, которая выполнена более сильной, чем пружина 38 штифтового узла 37, выталкивающий штифт 44 продвигается вперед до контакта с частью 17 подвижного штыря 11 и перемещает ее, в результате чего подвижный штырь 11 вступает в рабочее взаимодействие с одним штифтом из группы вторых штифтовых узлов 40 как это видно из чертежа На фиг 9 можно видеть что на торце 14 подвижного штыря образовано гнездо 15 На фиг 10 и 11 отдельно показаны выступы 49, являющиеся направляющими для ключа Фиг 12 и 13 иллюстрируют другие возможные конфигурации торца 14 подвижного штыря 11, позволяющие получать различные желаемые кодовые комбинации В варианте, показанном на фиг 12, торец выполнен плоским (позиция 50), тогда как на фиг 13 торец представляет собой сочетание выемки с центральным выступом (позиция 51) Следует понимать что может быть предусмотрена и любая другая нужная конфигурация рассматриваемого торца На фиг 14 и 15 изображен другой вариант выполнения заготовки для ключа и собственно ключа показанных на фиг 3 и 4 Здесь подвижные штыри 11 расположены за ключевыми вырезами 9 и продолговатыми направляющими для ключевого паза 10, взаимодействующими с ключевым пазом замка В данном случае следует предусмотреть дополнительный штифт сердечника и штифт корпуса (на чертеже не показаны), которые будут приводиться в действие подвижным штырем Отличительным признаком настоящего изобретения является то, что требуемая форма торца подвижного штыря, взаимодействующего со штифтами сердечника, может быть получена либо в процессе изготовления заготовки для ключа, либо на последующем этапе, когда выполняются ключевые вырезы В последнем случае то же оборудование, которое было использовано для нарезки остальных ключевых вырезов, можно применить и для получения заданной формы торца подвижного штыря, взаимодействующего со штифтами сердечника Это достигается посредством предотвращения поворота подвижного штыря, как это можно видеть из чертежей фиг 16-22 Обратимся теперь к рассмотрению фиг 1622, иллюстрирующих конструкцию и установку неповоротного подвижного штыря в заготовке для ключа Как показано на фиг 16 и 17, неповоротный подвижный штырь 52 может быть в цепом сходным с подобным подвижным штырем 11, изображенным на фиг 5, с введением дополнительного радиально направленного выступа 53, который входит в соатве гствующую выемку 54, имеющуюся в отверстии 55, выполненном в удлиненной стержневой части 6 заготовки для ключа Как и в вариантах по фиг 5, неповоротный подвижный штырь может удерживаться с помощью стопорного кольца 18, установленного посредством прессовой посадки в отверстии 55 В соответствии с другим вариантом осуществления изобретения, продемонстрированным на фиг 18 и 19, предусмотрен неповоротный подвижный штырь 56, который в целом может быть идентичным подвижному штырю 11 по фиг 5, с дополнительно введенной одной или более радиально расположенными выемками 57 Вращение подвижного штыря предотвращается благодаря стопорному кольцу 18 которое снабжено выступами 58, входящими в соответствующие выемки 57, и удерживается тугой посадкой без проворота в отверстии 55 выполненном в удлиненной стержневой части 6 заготовки для ключа Фиг 20, 21 и 22 иллюстрируют еще три примера выполнения неповоротных подвижных штырей 59, которые могут удерживаться в отверстиях 55 соответствующей формы выполненных в удлиненных стержневых частях 6 соответствующих заготовок Неповоротные подвижные штыри, показанные на фиг 20-22 удерживзются в указанных отверстиях как правило, посредством обжима их стенок Необходимо подчеркнуть, что можно использовать любой нужный тип неповоротных подвижных штырей форма и способ установки которых не ограничиваются приведенными вь*ше примерами На фиг 23 24 и 27 показан замок цилиндрового типа, сконструированный и работающий в соответствии с предпочтительным вариантом осуществления изобретения Такой цилиндровый замок любой нужной конфигурации, который может быть как одноцилиндровым, так и двухцилиндровым ка это показано на чертеже, содержит корпус 32 с выполненным в нем вдоль его длины по меньшей мере одним отверстием 60, как правило, цилиндрической формы Согласно предпочтительному варианту осуществления изобретения в с • ерстии 60 помещен сердечник 33 установленный с возможностью вращения вокруг п- дольной оси 61 отверстия 60 и снабженный рядом кольцевых канавок 62, вы 27399 полненных на его наружной поверхности 63 и проходящих, как правило, в плоскостях, перпендикулярных продольной оси 61 В корпусе 32 размещен приемник 64, включающий ряд пружинно-штифтовых узлов 65 либо полностью традиционной конструкции, либо телескопического типа, как описано в патенте США 5123268, выданном на имя заявителей Приемник 64 имеет поверхность 66, которая является фактически составной частью внутренней поверхности канала, образованного отверстием 60 В этой поверхности выполнены отверстия 67, через которые проходят соответствующие штифты 68 корпуса и штифты 69 сердечника, входящие в состав пружинно-штифтовых узлов 65 В соответствии с предпочтительным вариантом осуществления изобретения поверхность 66 снабжена одним или более выступами 70, конфигурация и положение которых выбраны так, чтобы они входили в одну или более кольцевых канавок 62 сердечника 33 рыступы 70 выполнены предпочтительно в виде желобчатых элементов, которые проходят вдоль всей цилиндрической поверхности 66, как показано на фиг 24, однако такая конфигурация выступав совершенно не обязательна Как правило, в соответствии с вариантом, показанным на фиг 24, элемент 64 поиемника выполнен отдельно от остальной части приемника, в котором размещены пружинно штифтовые узлы 65. хотя согласно другому варианту весь приемник может быть выполнен как единое целое В соответствии с предпочтительным вариантом осуществления изобретения дополнительно могут быть предусмотрены одна или более вставок 71 с соответствующими краевыми поверхностями 72, которые являются фактически частью внутренней поверхности канала, образованного отверстием 60 Эти вставчи также могут быть снабжены одним или более выступами 73, конфигурация и положение которых выбрано так, чтобы они входили в кольцевые канавки 62 Встали 71 могут удерживаться в пазах 74, выполненных в корпусе 32 замха Один из отличительных признаков изобретения состоит в том что наличие выступов 71 в приемнике 64 предполагает необходимость выполнения соответствующих выемок в виде канавок в заготовке для ключа который был бы пригоден для работы с цилиндроь .:м замком Но поскольку такие выемки невозможно получить с помощью обычных приспособлений для нарезки ключевых вырезов, они уже должны присутствовать в заготовках для ключей, поставляемых изготовитепем Благодаря такой мере производитель получает возможность контроля относительно большого числа различьях форм заготовок для ключей Наличие множества элементов с внутренними выступами, которые взаимодействуют с соответствующими участками внутри отверстия, обеспечивает удобство изготовления ключей Это можно использовать и для ограничения угловых поворотов ключа На фиг 25, 26 и 28 изображен цилиндровый замок, сконструированный и работающий в соответствии с другим вариантом осуществления изо бретения Такой цилиндровый замок любой нужной конфигурации, который может быть как одноцилиндровым, так и двухцилиндровым, как показано на чертежах, содержит корпус 32 с выполненным в нем вдоль его длины по меньшей мере одним отверстием 60, как правило, цилиндрической формы Согласно предпочтительному варианту осуществления изобретения, в отверстие 60 помещен узел 75 сердечника, состоящий из нескольких вкладышей 76 и собственно сердечника 33, который установлен с возможностью ращения вокруг продольной оси 61 отверстия 60 и снабжен кольцевыми канавками 62, выполненными на его наружной поверхности 63 и проходящих, как правило, в плоскостях, перпендикулярных продольной оси 61. Как видно из фиг 26, части вкладышей 76 образуют приемник 77, который имеет отверстия 78, через которые проходят штифты 68 корпуса и штифты 69 сердечника, являющиеся составной частью пружинно-штифтовых узлов 65 традиционной конструкции телескопического типа, как описан в патенте США 5123268, выданном на имя заявителей Вкладыши 76 и, следовательно приемник 77, имеют внутреннюю поверхность 79, которая является фактически составной частью внутренней поверхности канала, образованного отвс рстием 60 В соответствии с предпочтительным вариантом осуществления изобретения, поверхность 79 снабжена одним или более выступами 80, конфигурация и положение которых выбраны такими, чтобы они входили в одну или более кольцевых канавок 62 сердечника 33 Выступы 80 имеют предпочтительно фор '.у рифлей, которые проходят вдоль всей внутренней поверхности 79, как показано на фиг 26, однако они вовсе не обязательно должны иметь такую конфигурацию Взаимодействие устройства, показанного на фиг 26 с ключом 3 вставленным в ключевой паз 34 сердечника 33, продемонстрировано на фиг 28 Фиг 29 иллюстрирует предпочтительную конструкцию заготовки для ключа, где четко видны по-разному расположенные канавки 81 заготовки для ключа по обеим кромкам ключа 3, предусмотренные в дополнение к ключевым вырезам 9 для взаимодействия со штифтами, имеющимся на более широких поверхностях заготовки, перпендикулярных ее кромкам Такая конструкция может быть выгодной в случаях, когда один и тот же ключ используется для отпирания двух разных замков, в зависимости от положения ключа в ключевом пазу Согласно другому варианту, по обеим кромкам могут быть выполнены одинаковые системы канавок, как в случае с ключом двустороннего действия Обратимся теперь к фиг 30 и 31, где изображен цилиндровый замок описанного выше типа, но представляющий собой навесной замок Здесь сердечник обозначен позицией 33, а приемник позицией 82 Как можно видеть, у приемника 82 і/меется обращенная к сердечнику поверхность 83, которая снабжена выступами, конфигурация и положение которых выбраны так, чтобы они могли входить в одну или более кольцевых канавок 62, выполненных в сердечнике 33 Ключ 3 снабжен ка 27399 навками 81, соответствующими выступам 84, имеющимся на поверхности 83 приемника 82, обращенной к сердечнику. Предлагаемая в соответствии с изобретением система "замок-ключ" может быть использована и для других типов замков. На фиг. 32-34 продемонстрировано взаимо действие ключа 3 с сердечником 33 и приемником 82 в соответствии с предпочтительным вариантом осуществления изобретения. В этой конструкции цилиндрическая поверхность 83 приемника 82 снабжена тремя выступами 84, форма и положе ние которых выбраны так, чтобы они входили в три из пяти соответствующие кольцевые канавки 62 в сердечнике 33 Кромочная поверхность ключа 3 имеет канавки 81, соответствующие по положе нию и форме выступам 84, в результате чего обеспечивается возможность поворота сердечни ка 32 с ключом 3. полностью вставленным в его ключевой паз, мимо выступов 84, как показано ст релками 85. * Следует особо отметить, что согласно предпочтительному варианту осуществления изобретения штифты 69 сердечника в приемнике 82 взаимодействуют с ключевыми вырезами 9, выполненными в боковой поверхности ключа 3, которая расположена перпендикулярно к поверхности 86 кромки этого ключа. Укажем также, что в случае использования ключа двустороннего действия, как показано на фиг. 34, канавки 81 предусмотрены по обеим кромкам заготовки для ключа. Заметим также, что канавки 81 имеют в целом равномерное поперечное сечение, лежащее в плоскостгх, перпендикулярных к поверхности 86 кромки Следует иметь в виду, что обычно выступов 84 будет меньше, чем кольцевых канавок 62, благодаря чему можно будет изготовить большое количество различных заготовок для ключей, которые будут соответствовать многочисленным комбинациям из разных количеств и местоположения выступов 84. Следует понимать, что заготовка для ключа, собственно ключ и взаимодействующий с ним замок, в которых сочетаются любые из вышеперечисленных признаков, и в частности, любой из признаков, проиллюстрированных на фиг 1 - 22, с любым из признаков, проиллюстрированных на фиг 23 - 34, также считаются охваченными объемом настоящего изобретения. Для специалистов в данной области техники должно быть совершенно очевидно, что изобретение не ограничивается конкретными примерами осуществления, которые описаны и проиллюстрированы выше, а его объем определяется нижеследующими пунктами патен гной формулы Фиг. 1 10 27399 Фиг. 2 -10 Фиг. 3 Фиг. 4 8 oe огГ~ 9 F 6 66C/2 27399 ,49 44 47 Фиг. 10 33 49 Фиг. 11 14 г 27399 Фиг. 14 Фиг. 15 54 18 Фиг. 16 16 ві '-Н SS II J \ \ 27399 Фиг. 20 в Фиг. 21 Фиг. 22 18 27399 Фиг. 25 32 80 32 34 во Фиг. 26 20 вг 69 шштж LZ 66Є/2 27399 л\\\\\\\\\\\ ////Л//\\////s / / / Фиг. 30 Фиг. 31 22 tt 99 98 ге 98 ---- ^ ^ ^ ^ _ 66ZLZ 27399 Фиг. 34 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 ( 03122) 3-7 2-8 9 (0 3122)2- 57- 03 24
