Радіолокаційна станція комплексної системи захисту корабля

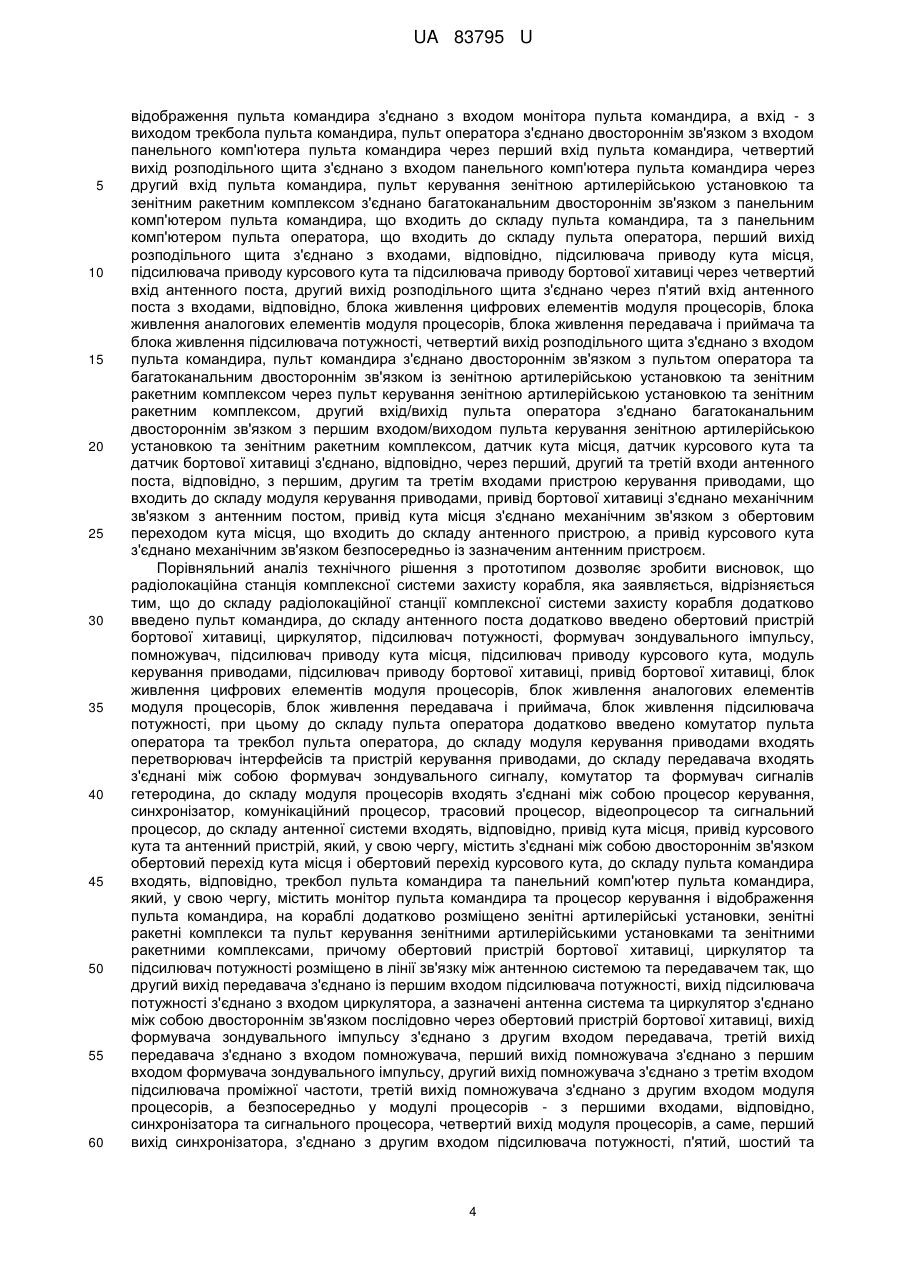

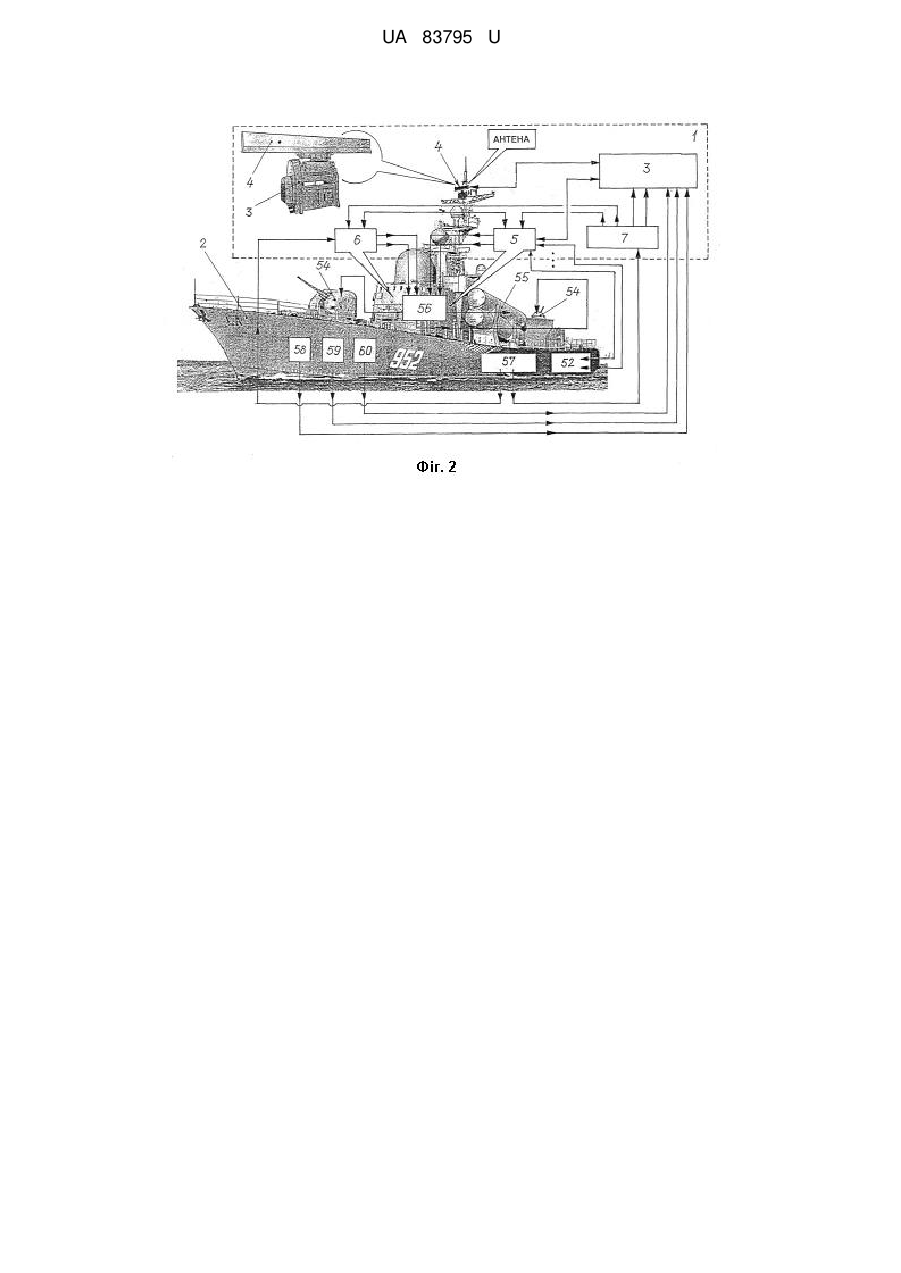

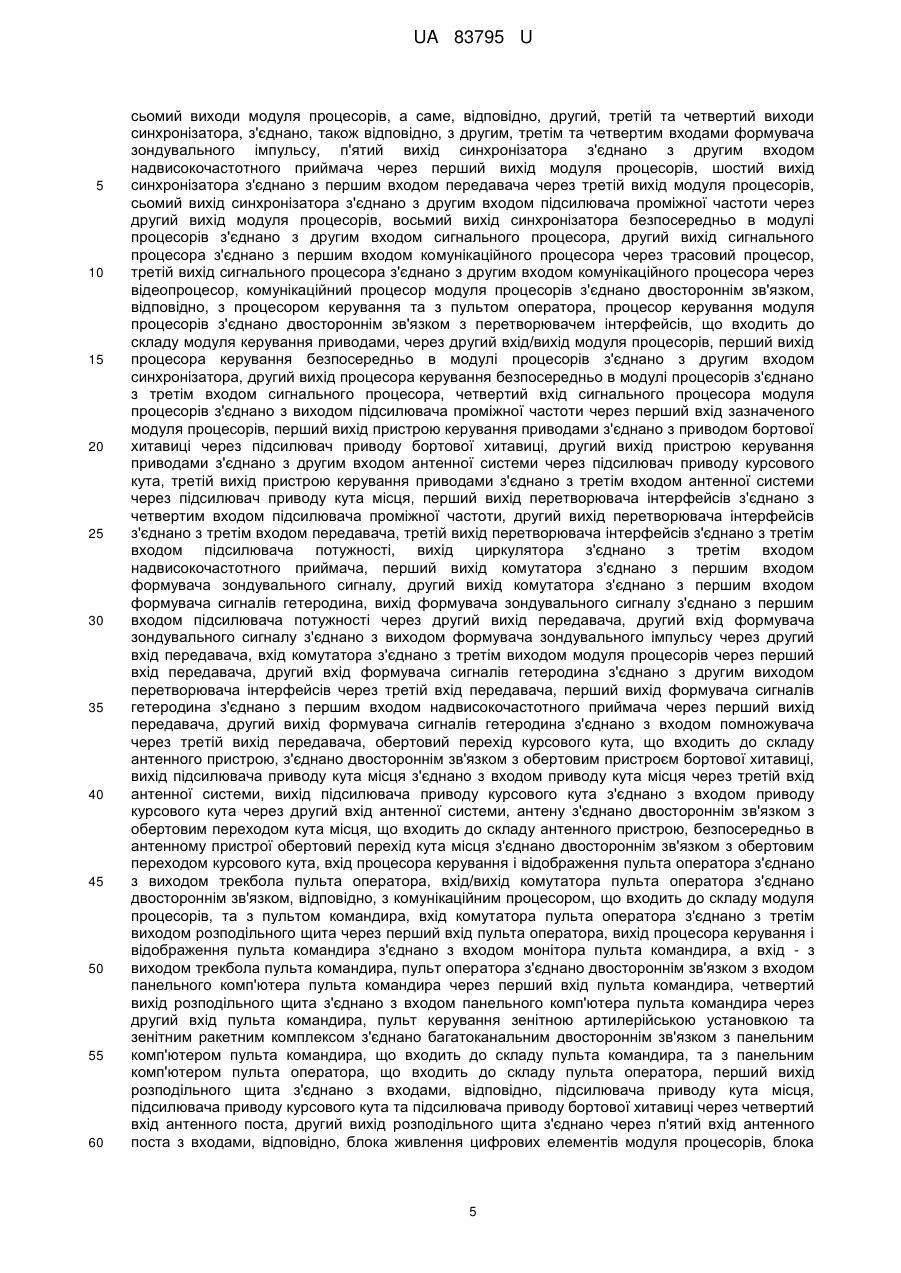

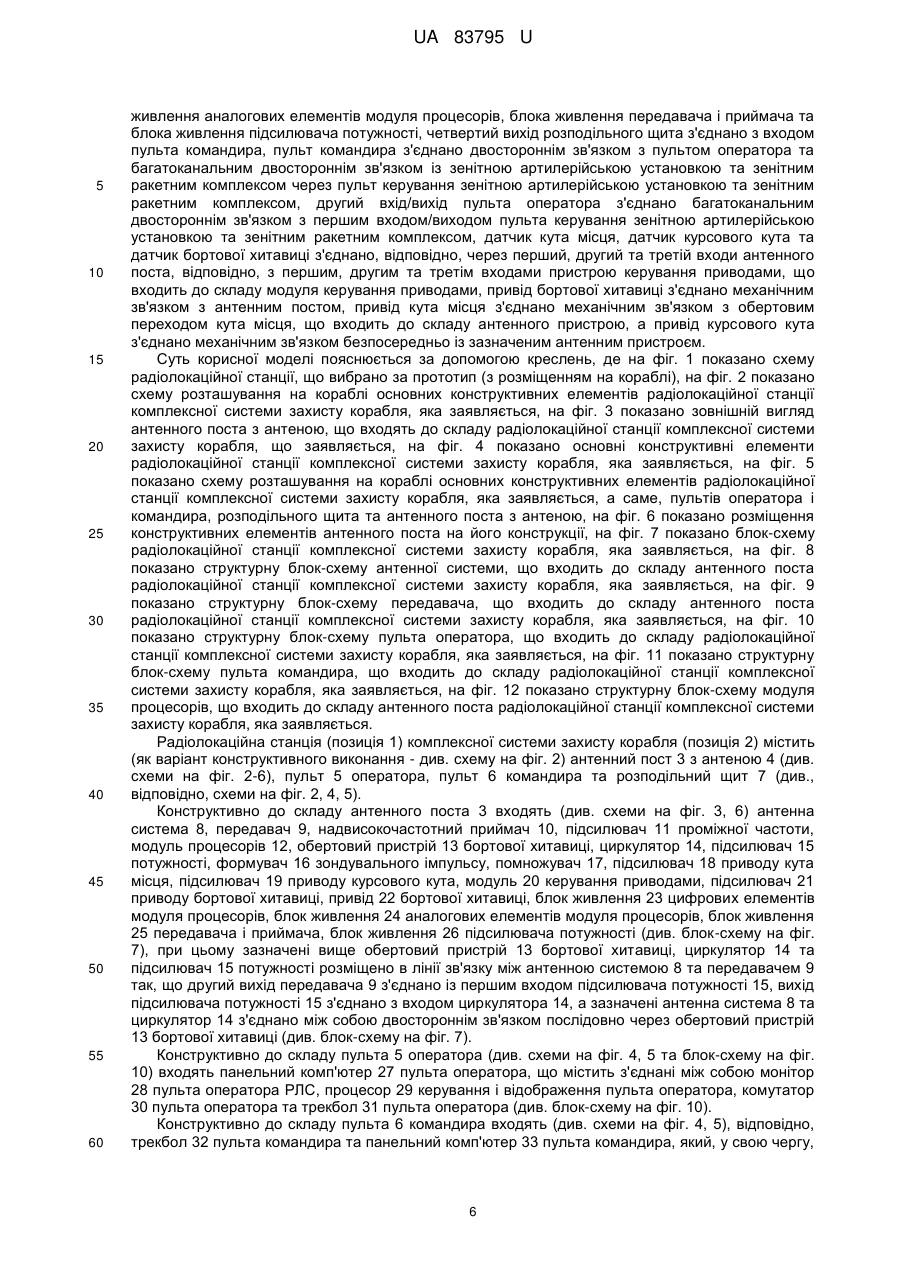

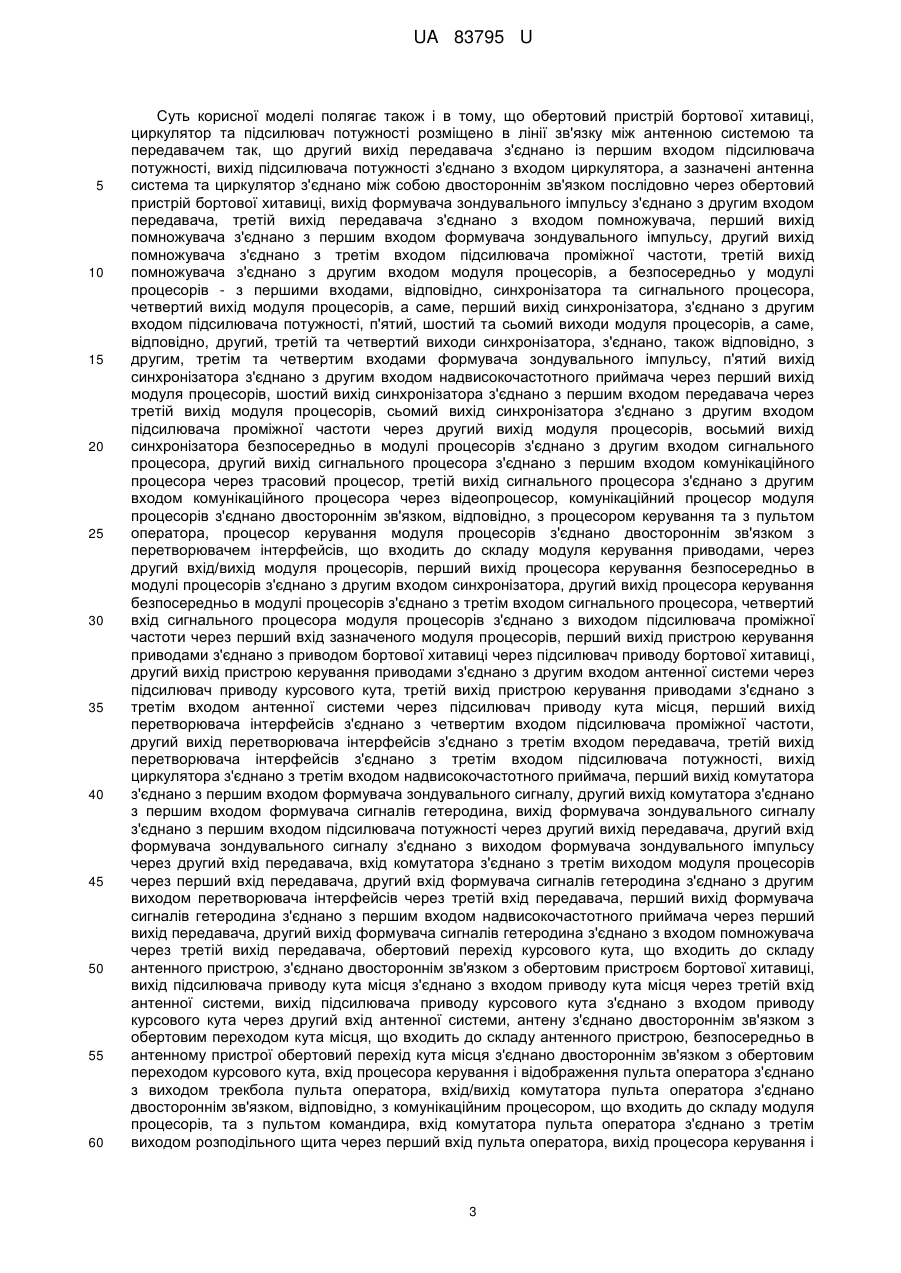

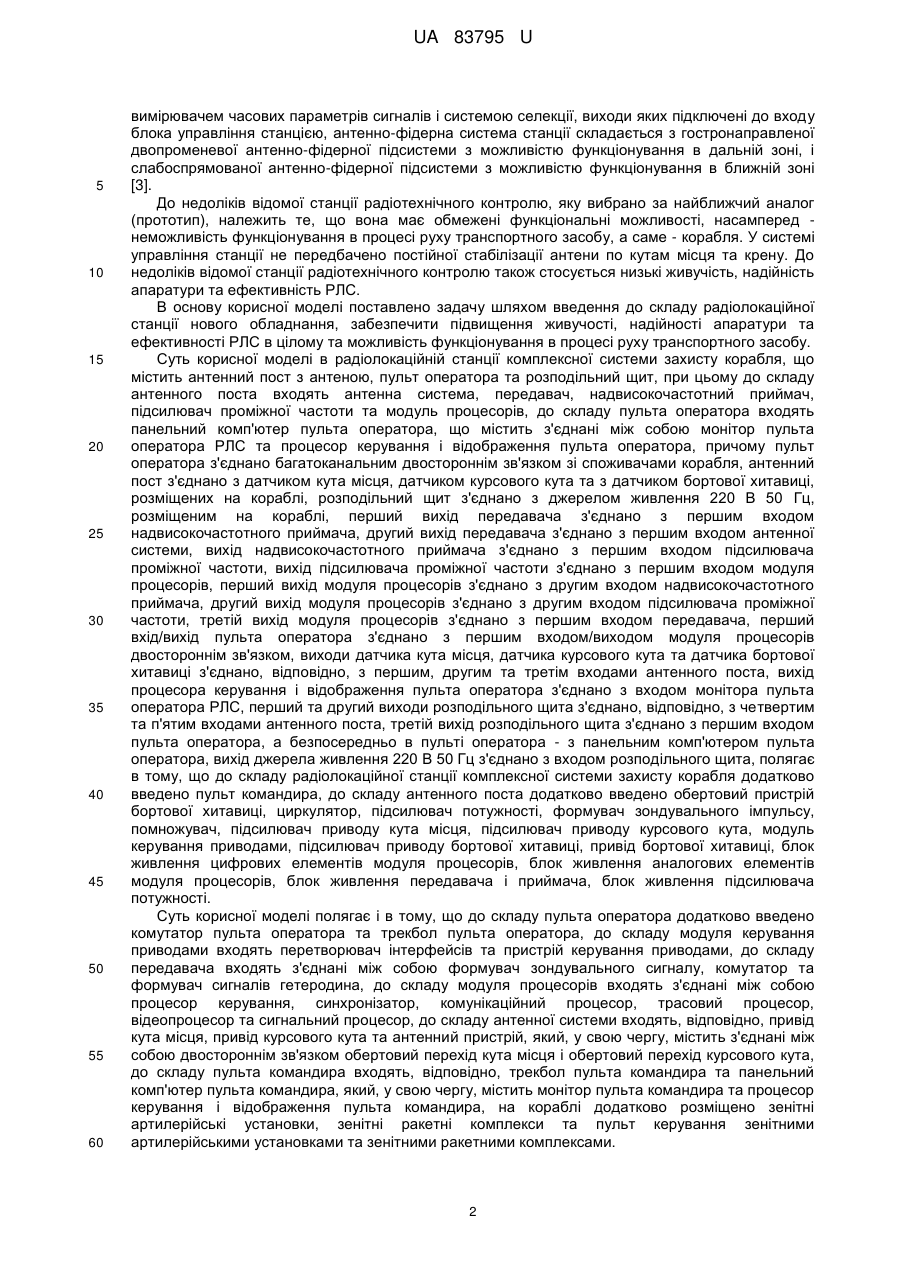

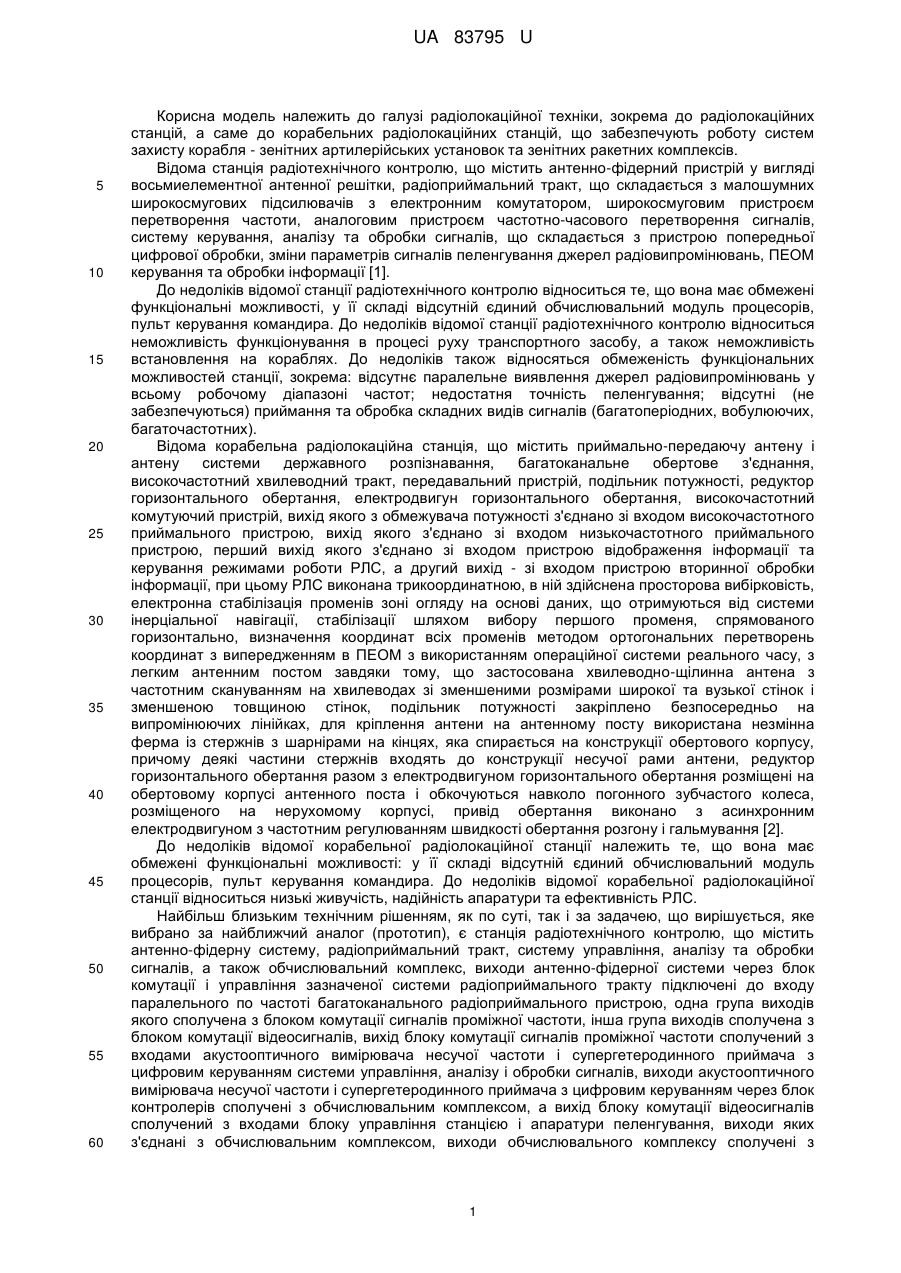

Реферат: Радіолокаційна станція комплексної системи захисту корабля, містить антенний пост з антеною, пульт оператора та розподільний щит. До складу антенного поста входять антенна система, передавач, надвисокочастотний приймач, підсилювач проміжної частоти та модуль процесорів, до складу пульта оператора входять панельний комп'ютер пульта оператора. В систему захисту корабля додатково введено пульт командира, до складу антенного поста додатково введено обертовий пристрій бортової хитавиці, циркулятор, підсилювач потужності, формувач зондувального імпульсу, помножувач, підсилювач приводу кута місця, підсилювач приводу курсового кута, модуль керування приводами, підсилювач приводу бортової хитавиці, привід бортової хитавиці, блок живлення цифрових елементів модуля процесорів, блок живлення аналогових елементів модуля процесорів, блок живлення передавача і приймача, блок живлення підсилювача потужності. UA 83795 U (54) РАДІОЛОКАЦІЙНА СТАНЦІЯ КОМПЛЕКСНОЇ СИСТЕМИ ЗАХИСТУ КОРАБЛЯ UA 83795 U UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіолокаційної техніки, зокрема до радіолокаційних станцій, а саме до корабельних радіолокаційних станцій, що забезпечують роботу систем захисту корабля - зенітних артилерійських установок та зенітних ракетних комплексів. Відома станція радіотехнічного контролю, що містить антенно-фідерний пристрій у вигляді восьмиелементної антенної решітки, радіоприймальний тракт, що складається з малошумних широкосмугових підсилювачів з електронним комутатором, широкосмуговим пристроєм перетворення частоти, аналоговим пристроєм частотно-часового перетворення сигналів, систему керування, аналізу та обробки сигналів, що складається з пристрою попередньої цифрової обробки, зміни параметрів сигналів пеленгування джерел радіовипромінювань, ПЕОМ керування та обробки інформації [1]. До недоліків відомої станції радіотехнічного контролю відноситься те, що вона має обмежені функціональні можливості, у її складі відсутній єдиний обчислювальний модуль процесорів, пульт керування командира. До недоліків відомої станції радіотехнічного контролю відноситься неможливість функціонування в процесі руху транспортного засобу, а також неможливість встановлення на кораблях. До недоліків також відносяться обмеженість функціональних можливостей станції, зокрема: відсутнє паралельне виявлення джерел радіовипромінювань у всьому робочому діапазоні частот; недостатня точність пеленгування; відсутні (не забезпечуються) приймання та обробка складних видів сигналів (багатоперіодних, вобулюючих, багаточастотних). Відома корабельна радіолокаційна станція, що містить приймально-передаючу антену і антену системи державного розпізнавання, багатоканальне обертове з'єднання, високочастотний хвилеводний тракт, передавальний пристрій, подільник потужності, редуктор горизонтального обертання, електродвигун горизонтального обертання, високочастотний комутуючий пристрій, вихід якого з обмежувача потужності з'єднано зі входом високочастотного приймального пристрою, вихід якого з'єднано зі входом низькочастотного приймального пристрою, перший вихід якого з'єднано зі входом пристрою відображення інформації та керування режимами роботи РЛС, а другий вихід - зі входом пристрою вторинної обробки інформації, при цьому РЛС виконана трикоординатною, в ній здійснена просторова вибірковість, електронна стабілізація променів зоні огляду на основі даних, що отримуються від системи інерціальної навігації, стабілізації шляхом вибору першого променя, спрямованого горизонтально, визначення координат всіх променів методом ортогональних перетворень координат з випередженням в ПЕОМ з використанням операційної системи реального часу, з легким антенним постом завдяки тому, що застосована хвилеводно-щілинна антена з частотним скануванням на хвилеводах зі зменшеними розмірами широкої та вузької стінок і зменшеною товщиною стінок, подільник потужності закріплено безпосередньо на випромінюючих лінійках, для кріплення антени на антенному посту використана незмінна ферма із стержнів з шарнірами на кінцях, яка спирається на конструкції обертового корпусу, причому деякі частини стержнів входять до конструкції несучої рами антени, редуктор горизонтального обертання разом з електродвигуном горизонтального обертання розміщені на обертовому корпусі антенного поста і обкочуються навколо погонного зубчастого колеса, розміщеного на нерухомому корпусі, привід обертання виконано з асинхронним електродвигуном з частотним регулюванням швидкості обертання розгону і гальмування [2]. До недоліків відомої корабельної радіолокаційної станції належить те, що вона має обмежені функціональні можливості: у її складі відсутній єдиний обчислювальний модуль процесорів, пульт керування командира. До недоліків відомої корабельної радіолокаційної станції відноситься низькі живучість, надійність апаратури та ефективність РЛС. Найбільш близьким технічним рішенням, як по суті, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є станція радіотехнічного контролю, що містить антенно-фідерну систему, радіоприймальний тракт, систему управління, аналізу та обробки сигналів, а також обчислювальний комплекс, виходи антенно-фідерної системи через блок комутації і управління зазначеної системи радіоприймального тракту підключені до входу паралельного по частоті багатоканального радіоприймального пристрою, одна група виходів якого сполучена з блоком комутації сигналів проміжної частоти, інша група виходів сполучена з блоком комутації відеосигналів, вихід блоку комутації сигналів проміжної частоти сполучений з входами акустооптичного вимірювача несучої частоти і супергетеродинного приймача з цифровим керуванням системи управління, аналізу і обробки сигналів, виходи акустооптичного вимірювача несучої частоти і супергетеродинного приймача з цифровим керуванням через блок контролерів сполучені з обчислювальним комплексом, а вихід блоку комутації відеосигналів сполучений з входами блоку управління станцією і апаратури пеленгування, виходи яких з'єднані з обчислювальним комплексом, виходи обчислювального комплексу сполучені з 1 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 вимірювачем часових параметрів сигналів і системою селекції, виходи яких підключені до входу блока управління станцією, антенно-фідерна система станції складається з гостронаправленої двопроменевої антенно-фідерної підсистеми з можливістю функціонування в дальній зоні, і слабоспрямованої антенно-фідерної підсистеми з можливістю функціонування в ближній зоні [3]. До недоліків відомої станції радіотехнічного контролю, яку вибрано за найближчий аналог (прототип), належить те, що вона має обмежені функціональні можливості, насамперед неможливість функціонування в процесі руху транспортного засобу, а саме - корабля. У системі управління станції не передбачено постійної стабілізації антени по кутам місця та крену. До недоліків відомої станції радіотехнічного контролю також стосується низькі живучість, надійність апаратури та ефективність РЛС. В основу корисної моделі поставлено задачу шляхом введення до складу радіолокаційної станції нового обладнання, забезпечити підвищення живучості, надійності апаратури та ефективності РЛС в цілому та можливість функціонування в процесі руху транспортного засобу. Суть корисної моделі в радіолокаційній станції комплексної системи захисту корабля, що містить антенний пост з антеною, пульт оператора та розподільний щит, при цьому до складу антенного поста входять антенна система, передавач, надвисокочастотний приймач, підсилювач проміжної частоти та модуль процесорів, до складу пульта оператора входять панельний комп'ютер пульта оператора, що містить з'єднані між собою монітор пульта оператора РЛС та процесор керування і відображення пульта оператора, причому пульт оператора з'єднано багатоканальним двостороннім зв'язком зі споживачами корабля, антенний пост з'єднано з датчиком кута місця, датчиком курсового кута та з датчиком бортової хитавиці, розміщених на кораблі, розподільний щит з'єднано з джерелом живлення 220 В 50 Гц, розміщеним на кораблі, перший вихід передавача з'єднано з першим входом надвисокочастотного приймача, другий вихід передавача з'єднано з першим входом антенної системи, вихід надвисокочастотного приймача з'єднано з першим входом підсилювача проміжної частоти, вихід підсилювача проміжної частоти з'єднано з першим входом модуля процесорів, перший вихід модуля процесорів з'єднано з другим входом надвисокочастотного приймача, другий вихід модуля процесорів з'єднано з другим входом підсилювача проміжної частоти, третій вихід модуля процесорів з'єднано з першим входом передавача, перший вхід/вихід пульта оператора з'єднано з першим входом/виходом модуля процесорів двостороннім зв'язком, виходи датчика кута місця, датчика курсового кута та датчика бортової хитавиці з'єднано, відповідно, з першим,другим та третім входами антенного поста, вихід процесора керування і відображення пульта оператора з'єднано з входом монітора пульта оператора РЛС, перший та другий виходи розподільного щита з'єднано, відповідно, з четвертим та п'ятим входами антенного поста, третій вихід розподільного щита з'єднано з першим входом пульта оператора, а безпосередньо в пульті оператора - з панельним комп'ютером пульта оператора, вихід джерела живлення 220 В 50 Гц з'єднано з входом розподільного щита, полягає в тому, що до складу радіолокаційної станції комплексної системи захисту корабля додатково введено пульт командира, до складу антенного поста додатково введено обертовий пристрій бортової хитавиці, циркулятор, підсилювач потужності, формувач зондувального імпульсу, помножувач, підсилювач приводу кута місця, підсилювач приводу курсового кута, модуль керування приводами, підсилювач приводу бортової хитавиці, привід бортової хитавиці, блок живлення цифрових елементів модуля процесорів, блок живлення аналогових елементів модуля процесорів, блок живлення передавача і приймача, блок живлення підсилювача потужності. Суть корисної моделі полягає і в тому, що до складу пульта оператора додатково введено комутатор пульта оператора та трекбол пульта оператора, до складу модуля керування приводами входять перетворювач інтерфейсів та пристрій керування приводами, до складу передавача входять з'єднані між собою формувач зондувального сигналу, комутатор та формувач сигналів гетеродина, до складу модуля процесорів входять з'єднані між собою процесор керування, синхронізатор, комунікаційний процесор, трасовий процесор, відеопроцесор та сигнальний процесор, до складу антенної системи входять, відповідно, привід кута місця, привід курсового кута та антенний пристрій, який, у свою чергу, містить з'єднані між собою двостороннім зв'язком обертовий перехід кута місця і обертовий перехід курсового кута, до складу пульта командира входять, відповідно, трекбол пульта командира та панельний комп'ютер пульта командира, який, у свою чергу, містить монітор пульта командира та процесор керування і відображення пульта командира, на кораблі додатково розміщено зенітні артилерійські установки, зенітні ракетні комплекси та пульт керування зенітними артилерійськими установками та зенітними ракетними комплексами. 2 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть корисної моделі полягає також і в тому, що обертовий пристрій бортової хитавиці, циркулятор та підсилювач потужності розміщено в лінії зв'язку між антенною системою та передавачем так, що другий вихід передавача з'єднано із першим входом підсилювача потужності, вихід підсилювача потужності з'єднано з входом циркулятора, а зазначені антенна система та циркулятор з'єднано між собою двостороннім зв'язком послідовно через обертовий пристрій бортової хитавиці, вихід формувача зондувального імпульсу з'єднано з другим входом передавача, третій вихід передавача з'єднано з входом помножувача, перший вихід помножувача з'єднано з першим входом формувача зондувального імпульсу, другий вихід помножувача з'єднано з третім входом підсилювача проміжної частоти, третій вихід помножувача з'єднано з другим входом модуля процесорів, а безпосередньо у модулі процесорів - з першими входами, відповідно, синхронізатора та сигнального процесора, четвертий вихід модуля процесорів, а саме, перший вихід синхронізатора, з'єднано з другим входом підсилювача потужності, п'ятий, шостий та сьомий виходи модуля процесорів, а саме, відповідно, другий, третій та четвертий виходи синхронізатора, з'єднано, також відповідно, з другим, третім та четвертим входами формувача зондувального імпульсу, п'ятий вихід синхронізатора з'єднано з другим входом надвисокочастотного приймача через перший вихід модуля процесорів, шостий вихід синхронізатора з'єднано з першим входом передавача через третій вихід модуля процесорів, сьомий вихід синхронізатора з'єднано з другим входом підсилювача проміжної частоти через другий вихід модуля процесорів, восьмий вихід синхронізатора безпосередньо в модулі процесорів з'єднано з другим входом сигнального процесора, другий вихід сигнального процесора з'єднано з першим входом комунікаційного процесора через трасовий процесор, третій вихід сигнального процесора з'єднано з другим входом комунікаційного процесора через відеопроцесор, комунікаційний процесор модуля процесорів з'єднано двостороннім зв'язком, відповідно, з процесором керування та з пультом оператора, процесоркерування модуля процесорів з'єднано двостороннім зв'язком з перетворювачем інтерфейсів, що входить до складу модуля керування приводами, через другий вхід/вихід модуля процесорів, перший вихід процесора керування безпосередньо в модулі процесорів з'єднано з другим входом синхронізатора, другий вихід процесора керування безпосередньо в модулі процесорів з'єднано з третім входом сигнального процесора, четвертий вхід сигнального процесора модуля процесорів з'єднано з виходом підсилювача проміжної частоти через перший вхід зазначеного модуля процесорів, перший вихід пристрою керування приводами з'єднано з приводом бортової хитавиці через підсилювач приводу бортової хитавиці, другий вихід пристрою керування приводами з'єднано з другим входом антенної системи через підсилювач приводу курсового кута, третій вихід пристрою керування приводами з'єднано з третім входом антенної системи через підсилювач приводу кута місця, перший вихід перетворювача інтерфейсів з'єднано з четвертим входом підсилювача проміжної частоти, другий вихід перетворювача інтерфейсів з'єднано з третім входом передавача, третій вихід перетворювача інтерфейсів з'єднано з третім входом підсилювача потужності, вихід циркулятора з'єднано з третім входом надвисокочастотного приймача, перший вихід комутатора з'єднано з першим входом формувача зондувального сигналу, другий вихід комутатора з'єднано з першим входом формувача сигналів гетеродина, вихід формувача зондувального сигналу з'єднано з першим входом підсилювача потужності через другий вихід передавача, другий вхід формувача зондувального сигналу з'єднано з виходом формувача зондувального імпульсу через другий вхід передавача, вхід комутатора з'єднано з третім виходом модуля процесорів через перший вхід передавача, другий вхід формувача сигналів гетеродина з'єднано з другим виходом перетворювача інтерфейсів через третій вхід передавача, перший вихід формувача сигналів гетеродина з'єднано з першим входом надвисокочастотного приймача через перший вихід передавача, другий вихід формувача сигналів гетеродина з'єднано з входом помножувача через третій вихід передавача, обертовий перехід курсового кута, що входить до складу антенного пристрою, з'єднано двостороннім зв'язком з обертовим пристроєм бортової хитавиці, вихід підсилювача приводу кута місця з'єднано з входом приводу кута місця через третій вхід антенної системи, вихід підсилювача приводу курсового кута з'єднано з входом приводу курсового кута через другий вхід антенної системи, антену з'єднано двостороннім зв'язком з обертовим переходом кута місця, що входить до складу антенного пристрою, безпосередньо в антенному пристрої обертовий перехід кута місця з'єднано двостороннім зв'язком з обертовим переходом курсового кута, вхід процесора керування і відображення пульта оператора з'єднано з виходом трекбола пульта оператора, вхід/вихід комутатора пульта оператора з'єднано двостороннім зв'язком, відповідно, з комунікаційним процесором, що входить до складу модуля процесорів, та з пультом командира, вхід комутатора пульта оператора з'єднано з третім виходом розподільного щита через перший вхід пульта оператора, вихід процесора керування і 3 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 відображення пульта командира з'єднано з входом монітора пульта командира, а вхід - з виходом трекбола пульта командира, пульт оператора з'єднано двостороннім зв'язком з входом панельного комп'ютера пульта командира через перший вхід пульта командира, четвертий вихід розподільного щита з'єднано з входом панельного комп'ютера пульта командира через другий вхід пульта командира, пульт керування зенітною артилерійською установкою та зенітним ракетним комплексом з'єднано багатоканальним двостороннім зв'язком з панельним комп'ютером пульта командира, що входить до складу пульта командира, та з панельним комп'ютером пульта оператора, що входить до складу пульта оператора, перший вихід розподільного щита з'єднано з входами, відповідно, підсилювача приводу кута місця, підсилювача приводу курсового кута та підсилювача приводу бортової хитавиці через четвертий вхід антенного поста, другий вихід розподільного щита з'єднано через п'ятий вхід антенного поста з входами, відповідно, блока живлення цифрових елементів модуля процесорів, блока живлення аналогових елементів модуля процесорів, блока живлення передавача і приймача та блока живлення підсилювача потужності, четвертий вихід розподільного щита з'єднано з входом пульта командира, пульт командира з'єднано двостороннім зв'язком з пультом оператора та багатоканальним двостороннім зв'язком із зенітною артилерійською установкою та зенітним ракетним комплексом через пульт керування зенітною артилерійською установкою та зенітним ракетним комплексом, другий вхід/вихід пульта оператора з'єднано багатоканальним двостороннім зв'язком з першим входом/виходом пульта керування зенітною артилерійською установкою та зенітним ракетним комплексом, датчик кута місця, датчик курсового кута та датчик бортової хитавиці з'єднано, відповідно, через перший, другий та третій входи антенного поста, відповідно, з першим, другим та третім входами пристрою керування приводами, що входить до складу модуля керування приводами, привід бортової хитавиці з'єднано механічним зв'язком з антенним постом, привід кута місця з'єднано механічним зв'язком з обертовим переходом кута місця, що входить до складу антенного пристрою, а привід курсового кута з'єднано механічним зв'язком безпосередньо із зазначеним антенним пристроєм. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що радіолокаційна станція комплексної системи захисту корабля, яка заявляється, відрізняється тим, що до складу радіолокаційної станції комплексної системи захисту корабля додатково введено пульт командира, до складу антенного поста додатково введено обертовий пристрій бортової хитавиці, циркулятор, підсилювач потужності, формувач зондувального імпульсу, помножувач, підсилювач приводу кута місця, підсилювач приводу курсового кута, модуль керування приводами, підсилювач приводу бортової хитавиці, привід бортової хитавиці, блок живлення цифрових елементів модуля процесорів, блок живлення аналогових елементів модуля процесорів, блок живлення передавача і приймача, блок живлення підсилювача потужності, при цьому до складу пульта оператора додатково введено комутатор пульта оператора та трекбол пульта оператора, до складу модуля керування приводами входять перетворювач інтерфейсів та пристрій керування приводами, до складу передавача входять з'єднані між собою формувач зондувального сигналу, комутатор та формувач сигналів гетеродина, до складу модуля процесорів входять з'єднані між собою процесор керування, синхронізатор, комунікаційний процесор, трасовий процесор, відеопроцесор та сигнальний процесор, до складу антенної системи входять, відповідно, привід кута місця, привід курсового кута та антенний пристрій, який, у свою чергу, містить з'єднані між собою двостороннім зв'язком обертовий перехід кута місця і обертовий перехід курсового кута, до складу пульта командира входять, відповідно, трекбол пульта командира та панельний комп'ютер пульта командира, який, у свою чергу, містить монітор пульта командира та процесор керування і відображення пульта командира, на кораблі додатково розміщено зенітні артилерійські установки, зенітні ракетні комплекси та пульт керування зенітними артилерійськими установками та зенітними ракетними комплексами, причому обертовий пристрій бортової хитавиці, циркулятор та підсилювач потужності розміщено в лінії зв'язку між антенною системою та передавачем так, що другий вихід передавача з'єднано із першим входом підсилювача потужності, вихід підсилювача потужності з'єднано з входом циркулятора, а зазначені антенна система та циркулятор з'єднано між собою двостороннім зв'язком послідовно через обертовий пристрій бортової хитавиці, вихід формувача зондувального імпульсу з'єднано з другим входом передавача, третій вихід передавача з'єднано з входом помножувача, перший вихід помножувача з'єднано з першим входом формувача зондувального імпульсу, другий вихід помножувача з'єднано з третім входом підсилювача проміжної частоти, третій вихід помножувача з'єднано з другим входом модуля процесорів, а безпосередньо у модулі процесорів - з першими входами, відповідно, синхронізатора та сигнального процесора, четвертий вихід модуля процесорів, а саме, перший вихід синхронізатора, з'єднано з другим входом підсилювача потужності, п'ятий, шостий та 4 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 сьомий виходи модуля процесорів, а саме, відповідно, другий, третій та четвертий виходи синхронізатора, з'єднано, також відповідно, з другим, третім та четвертим входами формувача зондувального імпульсу, п'ятий вихід синхронізатора з'єднано з другим входом надвисокочастотного приймача через перший вихід модуля процесорів, шостий вихід синхронізатора з'єднано з першим входом передавача через третій вихід модуля процесорів, сьомий вихід синхронізатора з'єднано з другим входом підсилювача проміжної частоти через другий вихід модуля процесорів, восьмий вихід синхронізатора безпосередньо в модулі процесорів з'єднано з другим входом сигнального процесора, другий вихід сигнального процесора з'єднано з першим входом комунікаційного процесора через трасовий процесор, третій вихід сигнального процесора з'єднано з другим входом комунікаційного процесора через відеопроцесор, комунікаційний процесор модуля процесорів з'єднано двостороннім зв'язком, відповідно, з процесором керування та з пультом оператора, процесор керування модуля процесорів з'єднано двостороннім зв'язком з перетворювачем інтерфейсів, що входить до складу модуля керування приводами, через другий вхід/вихід модуля процесорів, перший вихід процесора керування безпосередньо в модулі процесорів з'єднано з другим входом синхронізатора, другий вихід процесора керування безпосередньо в модулі процесорів з'єднано з третім входом сигнального процесора, четвертий вхід сигнального процесора модуля процесорів з'єднано з виходом підсилювача проміжної частоти через перший вхід зазначеного модуля процесорів, перший вихід пристрою керування приводами з'єднано з приводом бортової хитавиці через підсилювач приводу бортової хитавиці, другий вихід пристрою керування приводами з'єднано з другим входом антенної системи через підсилювач приводу курсового кута, третій вихід пристрою керування приводами з'єднано з третім входом антенної системи через підсилювач приводу кута місця, перший вихід перетворювача інтерфейсів з'єднано з четвертим входом підсилювача проміжної частоти, другий вихід перетворювача інтерфейсів з'єднано з третім входом передавача, третій вихід перетворювача інтерфейсів з'єднано з третім входом підсилювача потужності, вихід циркулятора з'єднано з третім входом надвисокочастотного приймача, перший вихід комутатора з'єднано з першим входом формувача зондувального сигналу, другий вихід комутатора з'єднано з першим входом формувача сигналів гетеродина, вихід формувача зондувального сигналу з'єднано з першим входом підсилювача потужності через другий вихід передавача, другий вхід формувача зондувального сигналу з'єднано з виходом формувача зондувального імпульсу через другий вхід передавача, вхід комутатора з'єднано з третім виходом модуля процесорів через перший вхід передавача, другий вхід формувача сигналів гетеродина з'єднано з другим виходом перетворювача інтерфейсів через третій вхід передавача, перший вихід формувача сигналів гетеродина з'єднано з першим входом надвисокочастотного приймача через перший вихід передавача, другий вихід формувача сигналів гетеродина з'єднано з входом помножувача через третій вихід передавача, обертовий перехід курсового кута, що входить до складу антенного пристрою, з'єднано двостороннім зв'язком з обертовим пристроєм бортової хитавиці, вихід підсилювача приводу кута місця з'єднано з входом приводу кута місця через третій вхід антенної системи, вихід підсилювача приводу курсового кута з'єднано з входом приводу курсового кута через другий вхід антенної системи, антену з'єднано двостороннім зв'язком з обертовим переходом кута місця, що входить до складу антенного пристрою, безпосередньо в антенному пристрої обертовий перехід кута місця з'єднано двостороннім зв'язком з обертовим переходом курсового кута, вхід процесора керування і відображення пульта оператора з'єднано з виходом трекбола пульта оператора, вхід/вихід комутатора пульта оператора з'єднано двостороннім зв'язком, відповідно, з комунікаційним процесором, що входить до складу модуля процесорів, та з пультом командира, вхід комутатора пульта оператора з'єднано з третім виходом розподільного щита через перший вхід пульта оператора, вихід процесора керування і відображення пульта командира з'єднано з входом монітора пульта командира, а вхід - з виходом трекбола пульта командира, пульт оператора з'єднано двостороннім зв'язком з входом панельного комп'ютера пульта командира через перший вхід пульта командира, четвертий вихід розподільного щита з'єднано з входом панельного комп'ютера пульта командира через другий вхід пульта командира, пульт керування зенітною артилерійською установкою та зенітним ракетним комплексом з'єднано багатоканальним двостороннім зв'язком з панельним комп'ютером пульта командира, що входить до складу пульта командира, та з панельним комп'ютером пульта оператора, що входить до складу пульта оператора, перший вихід розподільного щита з'єднано з входами, відповідно, підсилювача приводу кута місця, підсилювача приводу курсового кута та підсилювача приводу бортової хитавиці через четвертий вхід антенного поста, другий вихід розподільного щита з'єднано через п'ятий вхід антенного поста з входами, відповідно, блока живлення цифрових елементів модуля процесорів, блока 5 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 живлення аналогових елементів модуля процесорів, блока живлення передавача і приймача та блока живлення підсилювача потужності, четвертий вихід розподільного щита з'єднано з входом пульта командира, пульт командира з'єднано двостороннім зв'язком з пультом оператора та багатоканальним двостороннім зв'язком із зенітною артилерійською установкою та зенітним ракетним комплексом через пульт керування зенітною артилерійською установкою та зенітним ракетним комплексом, другий вхід/вихід пульта оператора з'єднано багатоканальним двостороннім зв'язком з першим входом/виходом пульта керування зенітною артилерійською установкою та зенітним ракетним комплексом, датчик кута місця, датчик курсового кута та датчик бортової хитавиці з'єднано, відповідно, через перший, другий та третій входи антенного поста, відповідно, з першим, другим та третім входами пристрою керування приводами, що входить до складу модуля керування приводами, привід бортової хитавиці з'єднано механічним зв'язком з антенним постом, привід кута місця з'єднано механічним зв'язком з обертовим переходом кута місця, що входить до складу антенного пристрою, а привід курсового кута з'єднано механічним зв'язком безпосередньо із зазначеним антенним пристроєм. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показано схему радіолокаційної станції, що вибрано за прототип (з розміщенням на кораблі), на фіг. 2 показано схему розташування на кораблі основних конструктивних елементів радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 3 показано зовнішній вигляд антенного поста з антеною, що входять до складу радіолокаційної станції комплексної системи захисту корабля, що заявляється, на фіг. 4 показано основні конструктивні елементи радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 5 показано схему розташування на кораблі основних конструктивних елементів радіолокаційної станції комплексної системи захисту корабля, яка заявляється, а саме, пультів оператора і командира, розподільного щита та антенного поста з антеною, на фіг. 6 показано розміщення конструктивних елементів антенного поста на його конструкції, на фіг. 7 показано блок-схему радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 8 показано структурну блок-схему антенної системи, що входить до складу антенного поста радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 9 показано структурну блок-схему передавача, що входить до складу антенного поста радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 10 показано структурну блок-схему пульта оператора, що входить до складу радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 11 показано структурну блок-схему пульта командира, що входить до складу радіолокаційної станції комплексної системи захисту корабля, яка заявляється, на фіг. 12 показано структурну блок-схему модуля процесорів, що входить до складу антенного поста радіолокаційної станції комплексної системи захисту корабля, яка заявляється. Радіолокаційна станція (позиція 1) комплексної системи захисту корабля (позиція 2) містить (як варіант конструктивного виконання - див. схему на фіг. 2) антенний пост 3 з антеною 4 (див. схеми на фіг. 2-6), пульт 5 оператора, пульт 6 командира та розподільний щит 7 (див., відповідно, схеми на фіг. 2, 4, 5). Конструктивно до складу антенного поста 3 входять (див. схеми на фіг. 3, 6) антенна система 8, передавач 9, надвисокочастотний приймач 10, підсилювач 11 проміжної частоти, модуль процесорів 12, обертовий пристрій 13 бортової хитавиці, циркулятор 14, підсилювач 15 потужності, формувач 16 зондувального імпульсу, помножувач 17, підсилювач 18 приводу кута місця, підсилювач 19 приводу курсового кута, модуль 20 керування приводами, підсилювач 21 приводу бортової хитавиці, привід 22 бортової хитавиці, блок живлення 23 цифрових елементів модуля процесорів, блок живлення 24 аналогових елементів модуля процесорів, блок живлення 25 передавача і приймача, блок живлення 26 підсилювача потужності (див. блок-схему на фіг. 7), при цьому зазначені вище обертовий пристрій 13 бортової хитавиці, циркулятор 14 та підсилювач 15 потужності розміщено в лінії зв'язку між антенною системою 8 та передавачем 9 так, що другий вихід передавача 9 з'єднано із першим входом підсилювача потужності 15, вихід підсилювача потужності 15 з'єднано з входом циркулятора 14, а зазначені антенна система 8 та циркулятор 14 з'єднано між собою двостороннім зв'язком послідовно через обертовий пристрій 13 бортової хитавиці (див. блок-схему на фіг. 7). Конструктивно до складу пульта 5 оператора (див. схеми на фіг. 4, 5 та блок-схему на фіг. 10) входять панельний комп'ютер 27 пульта оператора, що містить з'єднані між собою монітор 28 пульта оператора РЛС, процесор 29 керування і відображення пульта оператора, комутатор 30 пульта оператора та трекбол 31 пульта оператора (див. блок-схему на фіг. 10). Конструктивно до складу пульта 6 командира входять (див. схеми на фіг. 4, 5), відповідно, трекбол 32 пульта командира та панельний комп'ютер 33 пульта командира, який, у свою чергу, 6 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 містить монітор 34 пульта командира та процесор 35 керування і відображення пульта командира (див. блок-схему на фіг. 11). Конструктивно до складу модуля 20 керування приводами входять (див. блок-схему на фіг. 7) перетворювач 36 інтерфейсів та пристрій 37 керування приводами. Конструктивно до складу передавача 9 входять (див. блок-схему на фіг. 9) з'єднані між собою формувач 38 зондувального сигналу, комутатор 39 та формувач 40 сигналів гетеродина. Конструктивно до складу модуля 12 процесорів входять (див. блок-схему на фіг. 12) з'єднані між собою процесор 41 керування, синхронізатор 42, комунікаційний процесор 43, трасовий процесор 44, відеопроцесор 45 та сигнальний процесор 46. Конструктивно до складу антенної системи 8 входять (див. блок-схему на фіг. 8), відповідно, привід 47 кута місця, привід 48 курсового кута та антенний пристрій 49, який, у свою чергу, містить з'єднані між собою двостороннім зв'язком обертовий перехід 50 кута місця і обертовий перехід 51 курсового кута. На кораблі 2 (див. схеми на фіг. 1, 2, 5), на якому встановлюється радіолокаційна станція (позиція 1) комплексної системи захисту корабля (яка заявляється) розміщено споживачі (позиція 52) інформації, що надходить від пульта оператора 5, та комплексна система (53) захисту корабля 2, до складу якої входять зенітні артилерійські установки 54, зенітні ракетні комплекси 55 та пульт 56 керування зенітною артилерійською установкою та зенітним ракетним комплексом (див. блок-схему на фіг. 7). Також на кораблі 2 конструктивно і технологічно розміщено джерело живлення (позиція 57) напругою 220 В частотою 50 Гц, датчик 58 кута місця, датчик 59 курсового кута та датчик 60 бортової хитавиці (див. блок-схему на фіг. 7 та схеми на фіг. 1, 2, 5). Конструктивно і технологічно безпосередньо на кораблі 2 взаємозв'язки між конструктивними елементами РЛС налаштовано таким чином (див. відповідні блок-схеми на фіг. 7-12): - пульт 5 оператора з'єднано багатоканальним двостороннім зв'язком зі споживачами 52 корабля (див. схеми на фіг. 2, 5); - антенний пост 3 з'єднано з датчиком 58 кута місця, датчиком 59 курсового кута та з датчиком 60 бортової хитавиці (див. блок-схему на фіг. 7 та схеми на фіг. 1, 2); - розподільний щит 7 з'єднано з джерелом живлення (позиція 57) 220 В 50 Гц (а саме, вихід джерела живлення (позиція 57) 220 В 50 Гц з'єднано з входом розподільного щита 7, що знаходиться у складі радіолокаційної станції (позиція 1) комплексної системи захисту корабля 2, яка заявляється - див. блок-схеми на фіг. 7, 10 та схеми на фіг. 1, 2, 5, 6); - третій вихід розподільного щита 7 з'єднано з першим входом пульта 5 оператора, а безпосередньо в пульті 5 оператора - з панельним комп'ютером 27 пульта оператора через комутатор 30 пульта оператора (див. блок-схеми на фіг. 7, 10 та схеми на фіг. 1, 2, 5, 6); - пульт 6 командира з'єднано двостороннім зв'язком з пультом 5 оператора та багатоканальним двостороннім зв'язком із зенітною артилерійською установкою 54 та зенітним ракетним комплексом 55 через пульт 56 керування зенітною артилерійською установкою та зенітним ракетним комплексом (див. схеми на фіг. 2, 5 та блок-схеми на фіг. 7, 11); - другий вхід/вихід пульта 5 оператора з'єднано багатоканальним двостороннім зв'язком з першим входом/виходом пульта 56 керування зенітною артилерійською установкою та зенітним ракетним комплексом (див. схеми на фіг. 2, 5 та блок-схеми на фіг. 7, 10). Конструктивно та технологічно безпосередньо в антенному посту 3 (див. схеми на фіг. 3, 4, 6 та блок-схему на фіг. 7): - перший вихід передавача 9 з'єднано з першим входом надвисокочастотного приймача 10; - другий вихід передавача 9 з'єднано з першим входом антенної системи 8; - вихід надвисокочастотного приймача 10 з'єднано з першим входом підсилювача 11 проміжної частоти; - вихід підсилювача 11 проміжної частоти з'єднано з першим входом модуля 12 процесорів, а саме, четвертий вхід сигнального процесора 46 модуля 12 процесорів з'єднано з виходом підсилювача 11 проміжної частоти через перший вхід зазначеного модуля 12 процесорів; - перший вихід модуля 12 процесорів з'єднано з другим входом надвисокочастотного приймача 10, а саме, п'ятий вихід синхронізатора 42 з'єднано з другим входом надвисокочастотного приймача 10 через перший вихід модуля 12 процесорів (див. блок-схеми на фіг. 7 та на фіг. 12); - другий вихід модуля 12 процесорів з'єднано з другим входом підсилювача 11 проміжної частоти, а саме, сьомий вихід синхронізатора 42 з'єднано з другим входом підсилювача 11 проміжної частоти через другий вихід модуля 12 процесорів (див. блок-схеми на фіг. 7 та на фіг. 12); 7 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 - третій вихід модуля 12 процесорів з'єднано з першим входом передавача 9, а саме, шостий вихід синхронізатора 42 з'єднано з першим входом передавача 9 через третій вихід модуля 12 процесорів (див. блок-схеми на фіг. 7 та на фіг. 12); - перший вхід/вихід пульта 5 оператора з'єднано з першим входом/виходом модуля 12 процесорів двостороннім зв'язком, а саме, вхід/вихід комутатора 30 пульта 5 оператора з'єднано з входом/виходом комунікаційного процесора 43, що входить до складу модулі 12 процесорів (див. послідовно блок-схеми на фіг. 7 та на фіг. 10); - виходи датчика 58 кута місця, датчика 59 курсового кута та датчика 60 бортової хитавиці з'єднано, відповідно, з першим, другим та третім входами антенного поста 3, а безпосередньо в антенному посту 3, відповідно, з першим, другим та третім входами пристрою 37 керування приводами (див. блок-схему на фіг. 7 та схеми на фіг. 1, 2); - - перший та другий виходи розподільного щита 7 з'єднано, відповідно, з четвертим та п'ятим входами антенного поста 3, а безпосередньо в антенному посту 3, відповідно, з входами підсилювача 19 приводу курсового кута та підсилювача 18 приводу кута місця - через четвертий вхід, та з входами блока живлення 23 цифрових елементів модуля процесорів, блока живлення 24 аналогових елементів модуля процесорів, блока живлення 25 передавача і приймача та блок живлення 26 підсилювача потужності (див. блок-схему на фіг. 7). Також конструктивно і технологічно безпосередньо в антенному посту 3 з'єднання між собою конструктивних елементів здійснено таким чином (див. блок-схеми на фіг. 6, 7): - вихід формувача 16 зондувального імпульсу з'єднано з другим входом передавача 9; - третій вихід передавача 9 з'єднано з входом помножувача 17; - перший вихід помножувача 17 з'єднано з першим входом формувача 16 зондувального імпульсу; - другий вихід помножувача 17 з'єднано з третім входом підсилювача 11 проміжної частоти; - третій вихід помножувача 17 з'єднано з другим входом модуля 12 процесорів, а безпосередньо у модулі 12 процесорів - з першими входами, відповідно, синхронізатора 42 та сигнального процесора 46 (див. блок-схеми на фіг. 7, 12); - перший вихід синхронізатора 42 з'єднано через четвертий вихід модуля 12 процесорів з другим входом підсилювача 15 потужності (див. блок-схеми на фіг. 7 та на фіг. 12); - другий, третій та четвертий виходи синхронізатора 42, з'єднано, також відповідно, через п'ятий, шостий та сьомий виходи модуля 12 процесорів з другим, третім та четвертим входами формувача 16 зондувального імпульсу (див. блок-схеми на фіг. 7 та на фіг. 12); - восьмий вихід синхронізатора 42 безпосередньо в модулі 12 процесорів з'єднано з другим входом сигнального процесора 46; - другий вихід сигнального процесора 46 з'єднано з першим входом комунікаційного процесора 43 через трасовий процесор 44; - третій вихід сигнального процесора 46 з'єднано з другим входом комунікаційного процесора 43 через відеопроцесор 45 (див. блок-схему на фіг. 12); - комунікаційний процесор 43 модуля процесорів 12 з'єднано двостороннім зв'язком, відповідно, з процесором керування 41 та з пультом 5 оператора (див. блок-схему на фіг. 12); - процесор керування 41 модуля процесорів з'єднано двостороннім зв'язком з перетворювачем інтерфейсів 36, що входить до складу модуля 20 керування приводами, через другий вхід/вихід модуля 12 процесорів; - перший вихід процесора 41 керування безпосередньо в модулі 12 процесорів з'єднано з другим входом синхронізатора 42; - другий вихід процесора 41 керування безпосередньо в модулі 12 процесорів з'єднано з третім входом сигнального процесора 46. Безпосередньо в пульті 5 оператора (див. блок-схему на фіг. 10): - вихід процесора 29 керування і відображення пульта 5 оператора з'єднано з входом монітора 28 пульта оператора РЛС. Причому (див. блок-схему на фіг. 7): - перший вихід пристрою 37 керування приводами з'єднано з приводом 22 бортової хитавиці через підсилювач 21 приводу бортової хитавиці; - другий вихід пристрою 37 керування приводами з'єднано з другим входом антенної системи 8 через підсилювач 19 приводу курсового кута; - третій вихід пристрою 37 керування приводами з'єднано з третім входом антенної системи 8 через підсилювач 18 приводу кута місця; - перший вихід перетворювача 36 інтерфейсів з'єднано з четвертим входом підсилювача 11 проміжної частоти; - другий вихід перетворювача 36 інтерфейсів з'єднано з третім входом передавача 9; 8 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 - третій вихід перетворювача 36 інтерфейсів з'єднано з третім входом підсилювача 15 потужності; - вихід циркулятора 14 з'єднано з третім входом надвисокочастотного приймача 10; - перший вихід комутатора 39 з'єднано з першим входом формувача 38 зондувального сигналу; - другий вихід комутатора 39 з'єднано з першим входом формувача 40 сигналів гетеродина; - вихід формувача 38 зондувального сигналу з'єднано з першим входом підсилювача 15 потужності через другий вихід передавача 9; - другий вхід формувача 38 зондувального сигналу з'єднано з виходом формувача 16 зондувального імпульсу через другий вхід передавача 9; - вхід комутатора 39 з'єднано з третім виходом модуля 12 процесорів через перший вхід передавача 9; - другий вхід формувача 40 сигналів гетеродина з'єднано з другим виходом перетворювача 36 інтерфейсів через третій вхід передавача 9; - перший вихід формувача 40 сигналів гетеродина з'єднано з першим входом надвисокочастотного приймача 10 через перший вихід передавача 9; - другий вихід формувача 40 сигналів гетеродина з'єднано з входом помножувача 17 через третій вихід передавача 9; - обертовий перехід 51 курсового кута, що входить до складу антенного пристрою 49, з'єднано двостороннім зв'язком з обертовим пристроєм 13 бортової хитавиці (див. блок-схему на фіг. 8); - вихід підсилювача 18 приводу кута місця з'єднано з входом приводу 47 кута місця через третій вхід антенної системи 8; - вихід підсилювача 19 приводу курсового кута з'єднано з входом приводу 48 курсового кута через другий вхід антенної системи 8; - антену 4 з'єднано двостороннім зв'язком з обертовим переходом 50 кута місця, що входить до складу антенного пристрою 49 (див. блок-схему на фіг. 8); - безпосередньо в антенному пристрої 49 обертовий перехід 50 кута місця з'єднано двостороннім зв'язком з обертовим переходом 51 курсового кута (див. блок-схему на фіг. 8); - вхід процесора 29 керування і відображення пульта 5 оператора з'єднано з виходом трекбола 31 пульта 5 оператора; - вхід/вихід комутатора 30 пульта 5 оператора з'єднано двостороннім зв'язком, відповідно, з комунікаційним процесором 43, що входить до складу модуля 12 процесорів, та з пультом 6 командира (див. блок-схему на фіг. 10); - вхід комутатора 30 пульта 5 оператора з'єднано з третім виходом розподільного щита 7 через перший вхід пульта 5 оператора (див. блок-схему на фіг. 8); - вихід процесора 35 керування і відображення пульта 6 командира з'єднано з входом монітора 34 пульта командира, а вхід - з виходом трекбола 32 пульта 6 командира (див. блоксхему на фіг. 11); - пульт 5 оператора з'єднано двостороннім зв'язком з входом панельного комп'ютера 33 пульта командира через перший вхід пульта 6 командира (див. блок-схему на фіг. 11); - четвертий вихід розподільного щита 7 з'єднано з входом панельного комп'ютера 33 пульта 6 командира через другий вхід пульта 6 командира; - пульт керування 56 зенітною артилерійською установкою (позиція 54) та зенітним ракетним комплексом (позиція 55) з'єднано багатоканальним двостороннім зв'язком з панельним комп'ютером 33 пульта 6 командира, що входить до складу пульта 6 командира, та з панельним комп'ютером 27 пульта оператора, що входить до складу пульта 5 оператора (див. блок-схему на фіг. 7 та схему на фіг. 2); - перший вихід розподільного щита 7 з'єднано з входами, відповідно, підсилювача 18 приводу кута місця, підсилювача 19 приводу курсового кута та підсилювача 21 приводу бортової хитавиці через четвертий вхід антенного поста 3 (див. блок-схему на фіг. 7); - другий вихід розподільного щита 7 з'єднано через п'ятий вхід антенного поста 3 з входами, відповідно, блока 23 живлення цифрових елементів модуля процесорів, блока 24 живлення аналогових елементів модуля процесорів, блока 25 живлення передавача і приймача та блока 26 живлення підсилювача потужності (див. блок-схему на фіг. 7); - четвертий вихід розподільного щита 7 з'єднано з входом пульта 6 командира (див. блоксхему на фіг. 7); - датчик 58 кута місця, датчик 59 курсового кута та датчик 60 бортової хитавиці з'єднано, відповідно, через перший, другий та третій входи антенного поста 3, відповідно, з першим, 9 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 другим та третім входами пристрою 37 керування приводами, що входить до складу модуля 20 керування приводами (див. блок-схему на фіг. 7 та схему на фіг. 2); - привід 22 бортової хитавиці з'єднано механічним зв'язком з антенним постом 3 (див. блоксхему на фіг. 7); - привід 47 кута місця з'єднано механічним зв'язком з обертовим переходом 50 кута місця, що входить до складу антенного пристрою 49; - привід 48 курсового кута з'єднано механічним зв'язком безпосередньо із зазначеним антенним пристроєм 49. Радіолокаційна станція комплексної системи захисту корабля (яка заявляється) працює таким чином. Вихідною інформацією для стабілізації вимірювальної та виконавчої систем координат радіолокаційної станції (позиція 1) (див. блок-схему на фіг. 7) є сигнали датчиків кута місця (позиція 58), курсового кута (позиція 59) та бортової хитавиці (позиція 60) корабля 2 (див. схему на фіг. 2), які надходять на перший, другий та третій входи пристрою 37 керування приводами модуля 20 керування приводами. При цьому сигнали датчиків кута місця (позиція 58), курсового кута (позиція 59) та бортової хитавиці (позиція 60) в пристрої 37 керування приводами перетворюються в керуючі напруги, які надходять на входи підсилювачів приводів кута місця (позиція 18), курсового кута (позиція 19) та бортової хитавиці (позиція 21) відповідно. Після підсилення керуючих сигналів за потужністю у відповідних підсилювачах приводів (позиції 18, 19, 21) приводи кута місця (позиція 47), курсового кута (позиція 48) та бортової хитавиці (позиція 22) стабілізують антенний пост 3 та розташовану на ньому антенну систему 8 в трьох площинах в земній системі координат (див. схеми на фіг. 7-8). За сигналами команд, що надходять з першого входу/виходу комутатора 30 пульта 5 оператора або пульта 6 командира транзитом через пульт 5 оператора (див. схеми на фіг. 7 та на фіг. 10), через комунікаційний процесор 43 (див. схему на фіг. 12) модуля процесорів 12, процесор 41 керування формує сигнали команд для вибору режимів роботи радіолокаційної станції (позиція 1), які через перетворювач 36 інтерфейсів модуля 20 керування приводами з його першого виходу надходять на четвертий вхід підсилювача 11 проміжної частоти (див. схему на фіг. 7), з другого виходу у вигляді кодів номера частоти через третій вхід передавача 9 надходять на його формувач 40 сигналів гетеродина а з третього виходу - на третій вхід підсилювача 15 потужності. Одночасно коди сигналів керування з першого виходу процесора 41 керування модуля процесорів 12 (див. блок-схему на фіг. 12) надходять на другий вхід синхронізатора 42, який формує синхроімпульси і тактові імпульси для синхронізації роботи всіх складових радіолокаційної станції (позиція 1), а саме: строби випромінювання для підсилювача 15 потужності, які надходять на його другий вхід (див. блок-схему на фіг. 7), строби відкривання приймача для надвисокочастотного приймача 10, які надходять на його другий вхід, строби гетеродина, які надходять на комутатор 39 передавача 9, строби запуску часового регулювання підсилення для підсилювача 11 проміжної частоти, коди імпульсів запуску, часової структури зондувальних сигналів і типу зондувальних сигналів для формувача 16 зондувального імпульсу, а також тактові імпульси для сигнального процесора 46 модуля 12 процесорів (див. блок-схему на фіг. 12). Формувач 16 зондувального імпульсу за кодами команд, які надходять з відповідних виходів синхронізатора 42, формує зондувальні сигнали заданої структури на проміжній частоті, які надходять на другий вхід формувача 38 зондувального сигналу передавача 9 (див. блок-схему на фіг. 9), де за сигналами гетеродина вибраної частоти зондувального сигналу, що надходять на його перший вхід транзитом в межах строба гетеродина через комутатор 39 з першого виходу формувача 40 сигналів гетеродина, перетворюються в сигнали надвисокої частоти, підсилюються в підсилювачі 15 потужності (див. блок-схему на фіг. 7) і через циркулятор 14, обертовий пристрій 13 бортової хитавиці, обертовий перехід 51 курсового кута, обертовий перехід 50 кута місця та антену 4 антенного пристрою 49 антенної системи 8 (див. блок-схему на фіг. 8) випромінюються у вигляді електромагнітних коливань із заданими параметрами діаграми направленості антени. При цьому сигнали гетеродина з другого виходу формувача 40 сигналів гетеродина (див. блок-схеми на фіг. 7 та на фіг. 9) надходять на вхід помножувача 17, який формує сигнали опорних частот для формувача 16 зондувального імпульсу, підсилювача 11 проміжної частоти, для сигнального процесора 46 та синхронізатора 42 модуля процесорів 12 (див. блок-схеми на фіг. 7 та на фіг. 12). В режимі приймання відбитих від цілей сигналів антена 4 антенної системи 8 (див. блоксхеми на фіг. 7 та на фіг. 8) перетворює електромагнітні коливання в надвисокочастотні сигнали підсилює їх, які послідовно через обертовий перехід 50 кута місця, обертовий перехід 51 кутового кута та обертовий пристрій 13 бортової хитавиці надходять в циркулятор 14, з виходу якого - на третій вхід надвисокочастотного приймача 10 (див. блок-схему на фіг. 7). Після 10 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 підсилення ці сигнали надходять на перший вхід підсилювача 11 проміжної частоти, де перетворюються в сигнали проміжної частоти, підсилюються і з виходу зазначеного підсилювача 11 проміжної частоти надходять на четвертий вхід сигнального процесора 46 модуля 12 процесорів (див. блок-схему на фіг. 12). Сигнальний процесор 46 перетворює сигнали проміжної частоти у багаторозрядні цифрові коди та обробляє їх згідно з алгоритмами, закладеними в програмне забезпечення. Ці коди з його першого виходу через трасовий процесор 44 надходять на перший вхід комунікаційного процесора 43, з другого виходу - через відеопроцесор 45 на другий вхід комунікаційного процесора 43, де вони перетворюються у коди інформаційних потоків та командних потоків. Далі коди командних потоків через перший вхід/вихід комунікаційного процесора 43 надходять на перший вхід/вихід процесора 41 керування (див. блок-схему на фіг. 12), а коди інформаційних потоків через другий вхід/вихід комунікаційного процесора 43 надходять на перший вхід/вихід комутатора 30 пульта оператора 5 (див. блок-схеми на фіг. 7 та на фіг. 10), що з'єднаний двостороннім зв'язком з пультом 6 командира, який забезпечує паралельне керування режимами роботи радіолокаційної станції (позиція 1), контроль стану її складових та відображення інформації про повітряну обстановку. Пульти командира та оператора (відповідно, позиції 6 та 5 - див. схеми на фіг. 4-5) за своїми функціями ідентичні за винятком того, що цілеуказання для комплексної системи 53 захисту корабля (позиція 2) в штатному режимі здійснюється з пульта 6 командира. Додаткова функція пульта 5 оператора полягає в тому, що комутатор 30 зазначеного пульта 5 оператора з його складу забезпечує двосторонній обмін інформацією з пультом 6 командира. При цьому коди інформаційних та командних потоків з виходу комутатора 30 надходять на вхід панельного комп'ютера 27 пульта 5 оператора, у якому процесор 29 керування і відображення формує необхідні цифрові коди інформаційної та службової інформації для відображення на моніторі 28 пульта оператора 5. Трекбол 31 пульта 5 оператора забезпечує вибір режимів роботи радіолокаційної станції (позиція 1), виду інформації, яка відображається, та іншої службової інформації. Аналогічні функції виконують трекбол 32 пульта 6 командира, панельний комп'ютер 33 пульта 6 командира, процесор 35 керування і відображення пульта 6 командира та монітор 34 пульта 6 командира (див. відповідні блок-схеми на фіг. 10, 11). Пульт 6 командира та пульт 5 оператора (див. схеми на фіг. 4, 5) через двосторонні зв'язки обмінюються інформаційною та службовою інформацією зі споживачами 52, пультом 56 керування зенітним ракетним комплексом (позиція 54) та зенітною артилерійською установкою (позиція 55) комплексної системи 53 захисту корабля (позиція 2) - див. блок-схему на фіг. 7. При цьому пульт 56 керування зенітним ракетним комплексом (позиція 54) та зенітною артилерійською установкою (позиція 55) забезпечує виконання рішення відповідного командира на вибір виду зброї та відкриття вогню (див. схеми на фіг. 4, 5). Напруга живлення 220 В, 50 Гц із джерела 57 живлення корабля (позиція 2) (див. схему на фіг. 7) надходить через розподільний щит 7 з першого його виходу на підсилювачі, відповідно, приводів кута місця (позиція 18), курсового кута (позиція 19) та бортової хитавиці (позиція 21), з другого його виходу - на блоки живлення (відповідно, позиції 23, 24, 25 і 26), з третього виходу на перший вхід пульта 5 оператора, а з четвертого виходу - на вхід пульта 6 командира. При цьому: - блок 23 живлення цифрових елементів модуля 12 процесорів формує напруги +5 В, +3,3 В, +12 В, -12 В; - блок 24 живлення аналогових елементів модуля 12 процесорів формує напруги +9 В та -9 В; - блок 25 живлення передавача 9 та надвисокочастотного приймача 10 формує напруги +5 В, +6 В, -6 В, +12 В; - блок 26 живлення підсилювача 15 потужності формує напруги -5 В, +12 В. Як приклад конструктивного виконання радіолокаційної станції комплексної системи захисту корабля, що заявляється, може бути виконана твердотільною, двокоординатною когерентноімпульсною РЛС кругового огляду з цифровим формуванням зондувальних сигналів та цифровою обробкою прийнятих сигналів, у якій передбачено послідовний огляд простору в кутомісцевій площині через один оберт в межах від -10 до +60°. Таким чином, введення до складу радіолокаційної станції комплексної системи захисту корабля, що заявляється, пульта командира та інших елементів дозволяє порівняно з прототипом розширити її функціональні можливості, підвищити живучість, забезпечує одночасне ведення вогню зенітним ракетним комплексом та зенітною артилерійською установкою по різних цілях, а також підвищити ефективність як самої РЛС, так і всієї комплексної системи захисту корабля. 11 UA 83795 U 5 10 15 Підвищення ефективності застосування радіолокаційної станції для комплексної системи захисту корабля, яка заявляється, у порівнянні з прототипом, досягається шляхом введення до складу антенного поста додаткових конструктивних елементів, що дозволило розширити його функціональні можливості та технічні характеристики всієї радіолокаційної станції в цілому. Підвищення ефективності застосування радіолокаційної станції для комплексної системи захисту корабля, яка заявляється, у порівнянні з прототипом, досягається й тим, що введення до складу радіолокаційної станції пульта командира дозволило підвищити живучість радіолокаційної станції, забезпечити одночасне ведення вогню зенітним ракетним комплексом та зенітною артилерійською установкою по різних цілях, а також підвищити ефективність як самої РЛС, так і всієї комплексної системи захисту корабля, на якій вона встановлена. Джерела інформації: 1. Матеріали міжнародної виставки IDEF TURKIYE-99, 28.09-1.10.1999 р. Анкара-Туреччина. Рекламні проспекти фірми "Росвооружение" - аналог. 2. Патент Російської Федерації № 51754 від 11.08.2005 "Корабельна радіолокаційна станція" МПК 8 Н04В 1/00, Н01Q 21/28 - аналог. 3. Патент України № 39422А від 18.07.2000 "Станція радіотехнічного контролю", МПК 7 G01S 3/02 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 Радіолокаційна станція комплексної системи захисту корабля, що містить антенний пост з антеною, пульт оператора та розподільний щит, при цьому до складу антенного поста входять антенна система, передавач, надвисокочастотний приймач, підсилювач проміжної частоти та модуль процесорів, до складу пульта оператора входять панельний комп'ютер пульта оператора, що містить з'єднані між собою монітор пульта оператора РЛС та процесор керування і відображення пульта оператора, причому пульт оператора з'єднано багатоканальним двостороннім зв'язком зі споживачами корабля, антенний пост з'єднано з датчиком кута місця, датчиком курсового кута та з датчиком бортової хитавиці, розміщених на кораблі, розподільний щит з'єднано з джерелом живлення 220 В 50 Гц, розміщеним на кораблі, перший вихід передавача з'єднано з першим входом надвисокочастотного приймача, другий вихід передавача з'єднано з першим входом антенної системи, вихід надвисокочастотного приймача з'єднано з першим входом підсилювача проміжної частоти, вихід підсилювача проміжної частоти з'єднано з першим входом модуля процесорів, перший вихід модуля процесорів з'єднано з другим входом надвисокочастотного приймача, другий вихід модуля процесорів з'єднано з другим входом підсилювача проміжної частоти, третій вихід модуля процесорів з'єднано з першим входом передавача, перший вхід/вихід пульта оператора з'єднано з першим входом/виходом модуля процесорів двостороннім зв'язком, виходи датчика кута місця, датчика курсового кута та датчика бортової хитавиці з'єднано, відповідно, з першим, другим та третім входами антенного поста, вихід процесора керування і відображення пульта оператора з'єднано з входом монітора пульта оператора РЛС, перший та другий виходи розподільного щита з'єднано, відповідно, з четвертим та п'ятим входами антенного поста, третій вихід розподільного щита з'єднано з першим входом пульта оператора, а безпосередньо в пульті оператора - з панельним комп'ютером пульта оператора, вихід джерела живлення 220 В 50 Гц з'єднано з входом розподільного щита, яка відрізняється тим, що до складу радіолокаційної станції комплексної системи захисту корабля додатково введено пульт командира, до складу антенного поста додатково введено обертовий пристрій бортової хитавиці, циркулятор, підсилювач потужності, формувач зондувального імпульсу, помножувач, підсилювач приводу кута місця, підсилювач приводу курсового кута, модуль керування приводами, підсилювач приводу бортової хитавиці, привід бортової хитавиці, блок живлення цифрових елементів модуля процесорів, блок живлення аналогових елементів модуля процесорів, блок живлення передавача і приймача, блок живлення підсилювача потужності, при цьому до складу пульта оператора додатково введено комутатор пульта оператора та трекбол пульта оператора, до складу модуля керування приводами входять перетворювач інтерфейсів та пристрій керування приводами, до складу передавача входять з'єднані між собою формувач зондувального сигналу, комутатор та формувач сигналів гетеродина, до складу модуля процесорів входять з'єднані між собою процесор керування, синхронізатор, комунікаційний процесор, трасовий процесор, відеопроцесор та сигнальний процесор, до складу антенної системи входять, відповідно, привід кута місця, привід курсового кута та антенний пристрій, який, у свою чергу, містить з'єднані між собою двостороннім зв'язком обертовий перехід кута місця і обертовий перехід курсового кута, до складу пульта командира входять, відповідно, 12 UA 83795 U 5 10 15 20 25 30 35 40 45 50 55 60 трекбол пульта командира та панельний комп'ютер пульта командира, який, у свою чергу, містить монітор пульта командира та процесор керування і відображення пульта командира, на кораблі додатково розміщено зенітні артилерійські установки, зенітні ракетні комплекси та пульт керування зенітними артилерійськими установками та зенітними ракетними комплексами, причому обертовий пристрій бортової хитавиці, циркулятор та підсилювач потужності розміщено в лінії зв'язку між антенною системою та передавачем так, що другий вихід передавача з'єднано із першим входом підсилювача потужності, вихід підсилювача потужності з'єднано з входом циркулятора, а зазначені антенна система та циркулятор з'єднано між собою двостороннім зв'язком послідовно через обертовий пристрій бортової хитавиці, вихід формувача зондувального імпульсу з'єднано з другим входом передавача, третій вихід передавача з'єднано з входом помножувача, перший вихід помножувача з'єднано з першим входом формувача зондувального імпульсу, другий вихід помножувача з'єднано з третім входом підсилювача проміжної частоти, третій вихід помножувача з'єднано з другим входом модуля процесорів, а безпосередньо у модулі процесорів - з першими входами, відповідно, синхронізатора та сигнального процесора, четвертий вихід модуля процесорів, а саме, перший вихід синхронізатора, з'єднано з другим входом підсилювача потужності, п'ятий, шостий та сьомий виходи модуля процесорів, а саме, відповідно, другий, третій та четвертий виходи синхронізатора, з'єднано, також відповідно, з другим, третім та четвертим входами формувача зондувального імпульсу, п'ятий вихід синхронізатора з'єднано з другим входом надвисокочастотного приймача через перший вихід модуля процесорів, шостий вихід синхронізатора з'єднано з першим входом передавача через третій вихід модуля процесорів, сьомий вихід синхронізатора з'єднано з другим входом підсилювача проміжної частоти через другий вихід модуля процесорів, восьмий вихід синхронізатора безпосередньо в модулі процесорів з'єднано з другим входом сигнального процесора, другий вихід сигнального процесора з'єднано з першим входом комунікаційного процесора через трасовий процесор, третій вихід сигнального процесора з'єднано з другим входом комунікаційного процесора через відеопроцесор, комунікаційний процесор модуля процесорів з'єднано двостороннім зв'язком, відповідно, з процесором керування та з пультом оператора, процесор керування модуля процесорів з'єднано двостороннім зв'язком з перетворювачем інтерфейсів, що входить до складу модуля керування приводами, через другий вхід/вихід модуля процесорів, перший вихід процесора керування безпосередньо в модулі процесорів з'єднано з другим входом синхронізатора, другий вихід процесора керування безпосередньо в модулі процесорів з'єднано з третім входом сигнального процесора, четвертий вхід сигнального процесора модуля процесорів з'єднано з виходом підсилювача проміжної частоти через перший вхід зазначеного модуля процесорів, перший вихід пристрою керування приводами з'єднано з приводом бортової хитавиці через підсилювач приводу бортової хитавиці, другий вихід пристрою керування приводами з'єднано з другим входом антенної системи через підсилювач приводу курсового кута, третій вихід пристрою керування приводами з'єднано з третім входом антенної системи через підсилювач приводу кута місця, перший вихід перетворювача інтерфейсів з'єднано з четвертим входом підсилювача проміжної частоти, другий вихід перетворювача інтерфейсів з'єднано з третім входом передавача, третій вихід перетворювача інтерфейсів з'єднано з третім входом підсилювача потужності, вихід циркулятора з'єднано з третім входом надвисокочастотного приймача, перший вихід комутатора з'єднано з першим входом формувача зондувального сигналу, другий вихід комутатора з'єднано з першим входом формувача сигналів гетеродина, вихід формувача зондувального сигналу з'єднано з першим входом підсилювача потужності через другий вихід передавача, другий вхід формувача зондувального сигналу з'єднано з виходом формувача зондувального імпульсу через другий вхід передавача, вхід комутатора з'єднано з третім виходом модуля процесорів через перший вхід передавача, другий вхід формувача сигналів гетеродина з'єднано з другим виходом перетворювача інтерфейсів через третій вхід передавача, перший вихід формувача сигналів гетеродина з'єднано з першим входом надвисокочастотного приймача через перший вихід передавача, другий вихід формувача сигналів гетеродина з'єднано з входом помножувача через третій вихід передавача, обертовий перехід курсового кута, що входить до складу антенного пристрою, з'єднано двостороннім зв'язком з обертовим пристроєм бортової хитавиці, вихід підсилювача приводу кута місця з'єднано з входом приводу кута місця через третій вхід антенної системи, вихід підсилювача приводу курсового кута з'єднано з входом приводу курсового кута через другий вхід антенної системи, антену з'єднано двостороннім зв'язком з обертовим переходом кута місця, що входить до складу антенного пристрою, безпосередньо в антенному пристрої обертовий перехід кута місця з'єднано двостороннім зв'язком з обертовим переходом курсового кута, вхід процесора керування і відображення пульта оператора з'єднано 13 UA 83795 U 5 10 15 20 25 30 з виходом трекбола пульта оператора, вхід/вихід комутатора пульта оператора з'єднано двостороннім зв'язком, відповідно, з комунікаційним процесором, що входить до складу модуля процесорів, та з пультом командира, вхід комутатора пульта оператора з'єднано з третім виходом розподільного щита через перший вхід пульта оператора, вихід процесора керування і відображення пульта командира з'єднано з входом монітора пульта командира, а вхід - з виходом трекбола пульта командира, пульт оператора з'єднано двостороннім зв'язком з входом панельного комп'ютера пульта командира через перший вхід пульта командира, четвертий вихід розподільного щита з'єднано з входом панельного комп'ютера пульта командира через другий вхід пульта командира, пульт керування зенітною артилерійською установкою та зенітним ракетним комплексом з'єднано багатоканальним двостороннім зв'язком з панельним комп'ютером пульта командира, що входить до складу пульта командира, та з панельним комп'ютером пульта оператора, що входить до складу пульта оператора, перший вихід розподільного щита з'єднано з входами, відповідно, підсилювача приводу кута місця, підсилювача приводу курсового кута та підсилювача приводу бортової хитавиці через четвертий вхід антенного поста, другий вихід розподільного щита з'єднано через п'ятий вхід антенного поста з входами, відповідно, блока живлення цифрових елементів модуля процесорів, блока живлення аналогових елементів модуля процесорів, блока живлення передавача і приймача та блока живлення підсилювача потужності, четвертий вихід розподільного щита з'єднано з входом пульта командира, пульт командира з'єднано двостороннім зв'язком з пультом оператора та багатоканальним двостороннім зв'язком із зенітною артилерійською установкою та зенітним ракетним комплексом через пульт керування зенітною артилерійською установкою та зенітним ракетним комплексом, другий вхід/вихід пульта оператора з'єднано багатоканальним двостороннім зв'язком з першим входом/виходом пульта керування зенітною артилерійською установкою та зенітним ракетним комплексом, датчик кута місця, датчик курсового кута та датчик бортової хитавиці з'єднано, відповідно, через перший, другий та третій входи антенного поста, відповідно, зпершим, другим та третім входами пристрою керування приводами, що входить до складу модуля керування приводами, привід бортової хитавиці з'єднано механічним зв'язком з антенним постом, привід кута місця з'єднано механічним зв'язком з обертовим переходом кута місця, що входить до складу антенного пристрою, а привід курсового кута з'єднано механічним зв'язком безпосередньо із зазначеним антенним пристроєм. 14 UA 83795 U 15 UA 83795 U 16 UA 83795 U 17 UA 83795 U 18 UA 83795 U 19 UA 83795 U 20 UA 83795 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
