Радіолокаційна станція

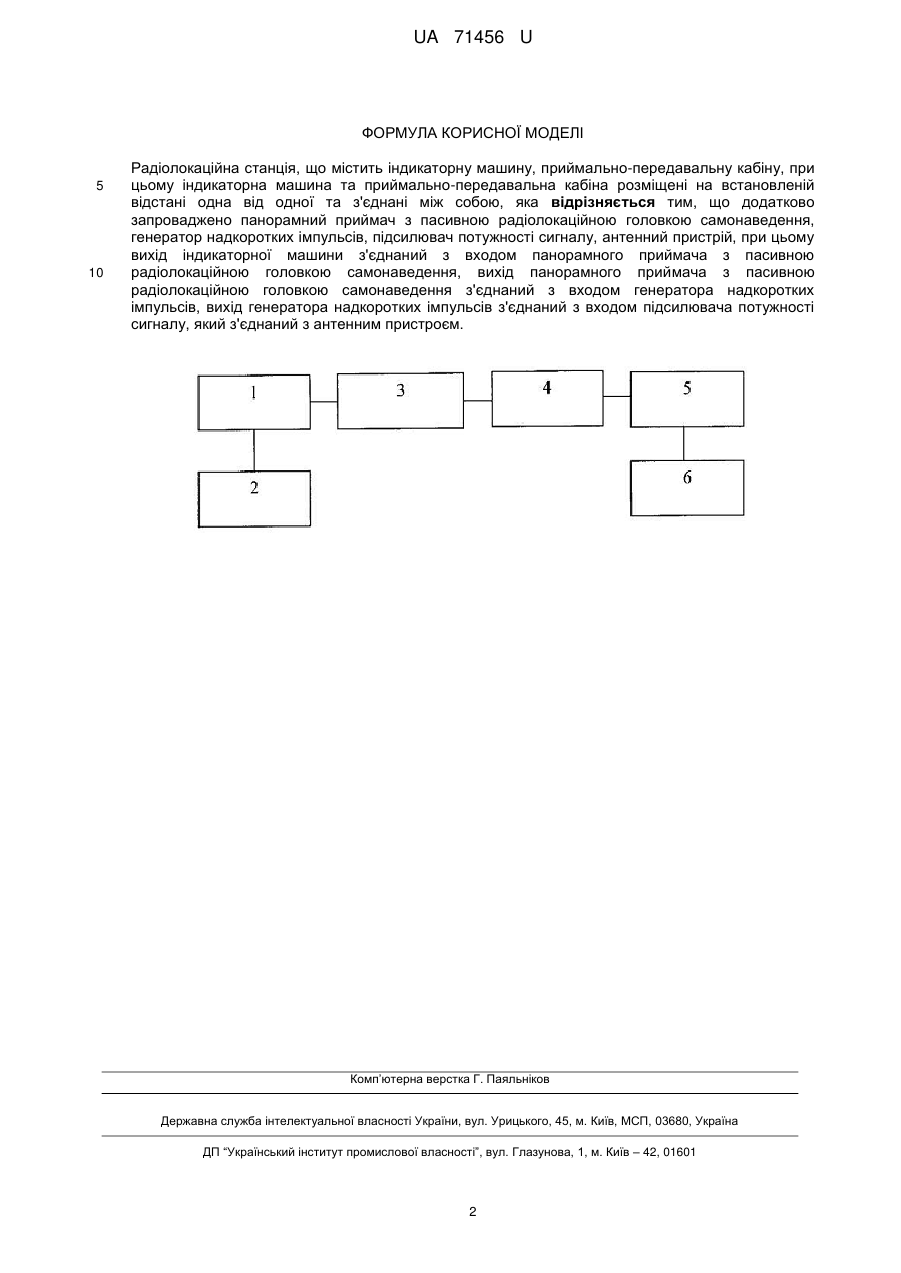

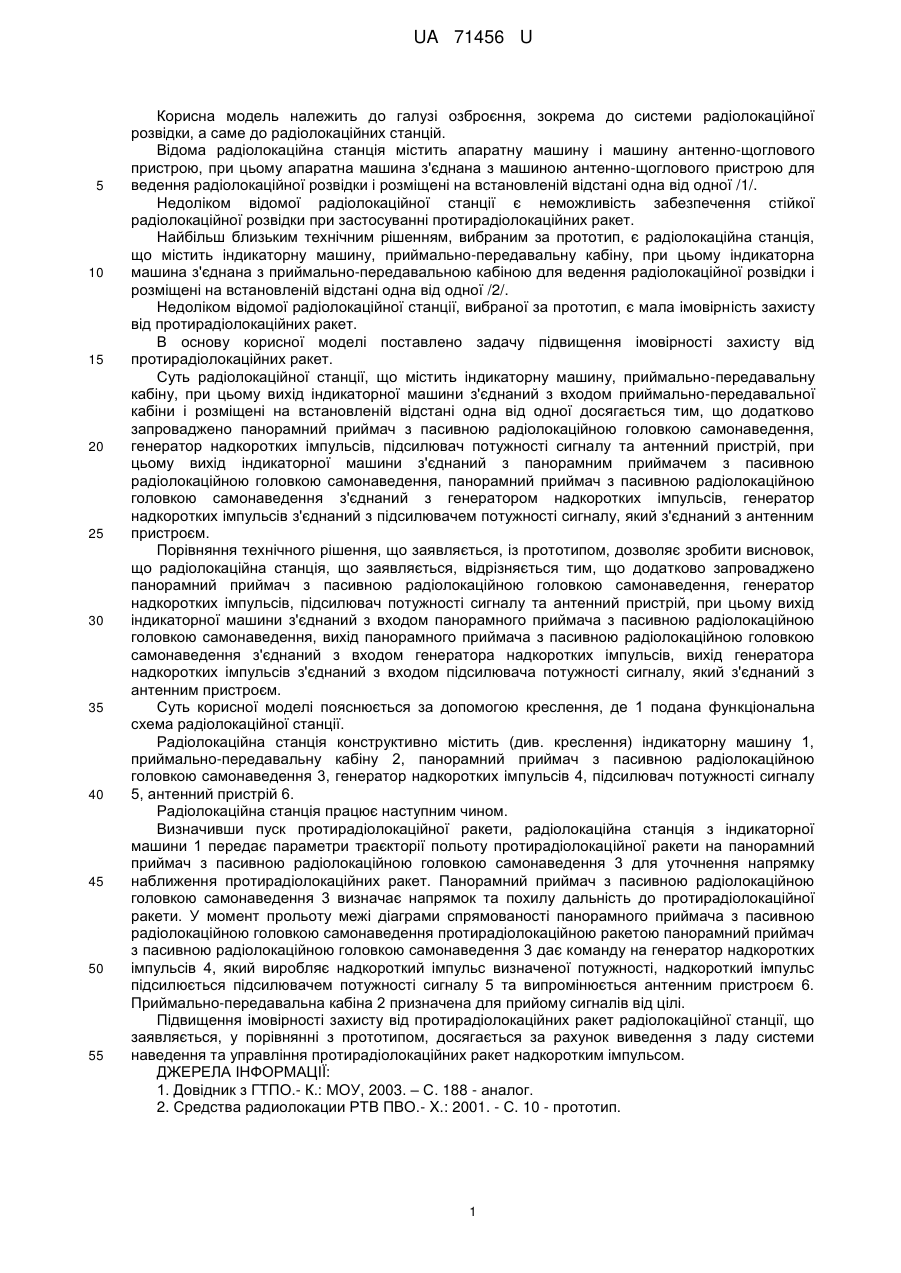

Реферат: Радіолокаційна станція містить індикаторну машину, приймально-передавальну кабіну, які розміщені на встановленій відстані одна від одної та з'єднані між собою. Додатково запроваджено панорамний приймач з пасивною радіолокаційною головкою самонаведення, генератор надкоротких імпульсів, підсилювач потужності сигналу, антенний пристрій. UA 71456 U (54) РАДІОЛОКАЦІЙНА СТАНЦІЯ UA 71456 U UA 71456 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до системи радіолокаційної розвідки, а саме до радіолокаційних станцій. Відома радіолокаційна станція містить апаратну машину і машину антенно-щоглового пристрою, при цьому апаратна машина з'єднана з машиною антенно-щоглового пристрою для ведення радіолокаційної розвідки і розміщені на встановленій відстані одна від одної /1/. Недоліком відомої радіолокаційної станції є неможливість забезпечення стійкої радіолокаційної розвідки при застосуванні протирадіолокаційних ракет. Найбільш близьким технічним рішенням, вибраним за прототип, є радіолокаційна станція, що містить індикаторну машину, приймально-передавальну кабіну, при цьому індикаторна машина з'єднана з приймально-передавальною кабіною для ведення радіолокаційної розвідки і розміщені на встановленій відстані одна від одної /2/. Недоліком відомої радіолокаційної станції, вибраної за прототип, є мала імовірність захисту від протирадіолокаційних ракет. В основу корисної моделі поставлено задачу підвищення імовірності захисту від протирадіолокаційних ракет. Суть радіолокаційної станції, що містить індикаторну машину, приймально-передавальну кабіну, при цьому вихід індикаторної машини з'єднаний з входом приймально-передавальної кабіни і розміщені на встановленій відстані одна від одної досягається тим, що додатково запроваджено панорамний приймач з пасивною радіолокаційною головкою самонаведення, генератор надкоротких імпульсів, підсилювач потужності сигналу та антенний пристрій, при цьому вихід індикаторної машини з'єднаний з панорамним приймачем з пасивною радіолокаційною головкою самонаведення, панорамний приймач з пасивною радіолокаційною головкою самонаведення з'єднаний з генератором надкоротких імпульсів, генератор надкоротких імпульсів з'єднаний з підсилювачем потужності сигналу, який з'єднаний з антенним пристроєм. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що радіолокаційна станція, що заявляється, відрізняється тим, що додатково запроваджено панорамний приймач з пасивною радіолокаційною головкою самонаведення, генератор надкоротких імпульсів, підсилювач потужності сигналу та антенний пристрій, при цьому вихід індикаторної машини з'єднаний з входом панорамного приймача з пасивною радіолокаційною головкою самонаведення, вихід панорамного приймача з пасивною радіолокаційною головкою самонаведення з'єднаний з входом генератора надкоротких імпульсів, вихід генератора надкоротких імпульсів з'єднаний з входом підсилювача потужності сигналу, який з'єднаний з антенним пристроєм. Суть корисної моделі пояснюється за допомогою креслення, де 1 подана функціональна схема радіолокаційної станції. Радіолокаційна станція конструктивно містить (див. креслення) індикаторну машину 1, приймально-передавальну кабіну 2, панорамний приймач з пасивною радіолокаційною головкою самонаведення 3, генератор надкоротких імпульсів 4, підсилювач потужності сигналу 5, антенний пристрій 6. Радіолокаційна станція працює наступним чином. Визначивши пуск протирадіолокаційної ракети, радіолокаційна станція з індикаторної машини 1 передає параметри траєкторії польоту протирадіолокаційної ракети на панорамний приймач з пасивною радіолокаційною головкою самонаведення 3 для уточнення напрямку наближення протирадіолокаційних ракет. Панорамний приймач з пасивною радіолокаційною головкою самонаведення 3 визначає напрямок та похилу дальність до протирадіолокаційної ракети. У момент прольоту межі діаграми спрямованості панорамного приймача з пасивною радіолокаційною головкою самонаведення протирадіолокаційною ракетою панорамний приймач з пасивною радіолокаційною головкою самонаведення 3 дає команду на генератор надкоротких імпульсів 4, який виробляє надкороткий імпульс визначеної потужності, надкороткий імпульс підсилюється підсилювачем потужності сигналу 5 та випромінюється антенним пристроєм 6. Приймально-передавальна кабіна 2 призначена для прийому сигналів від цілі. Підвищення імовірності захисту від протирадіолокаційних ракет радіолокаційної станції, що заявляється, у порівнянні з прототипом, досягається за рахунок виведення з ладу системи наведення та управління протирадіолокаційних ракет надкоротким імпульсом. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Довідник з ГТПО.- К.: МОУ, 2003. – С. 188 - аналог. 2. Средства радиолокации РТВ ПВО.- X.: 2001. - С. 10 - прототип. 1 UA 71456 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Радіолокаційна станція, що містить індикаторну машину, приймально-передавальну кабіну, при цьому індикаторна машина та приймально-передавальна кабіна розміщені на встановленій відстані одна від одної та з'єднані між собою, яка відрізняється тим, що додатково запроваджено панорамний приймач з пасивною радіолокаційною головкою самонаведення, генератор надкоротких імпульсів, підсилювач потужності сигналу, антенний пристрій, при цьому вихід індикаторної машини з'єднаний з входом панорамного приймача з пасивною радіолокаційною головкою самонаведення, вихід панорамного приймача з пасивною радіолокаційною головкою самонаведення з'єднаний з входом генератора надкоротких імпульсів, вихід генератора надкоротких імпульсів з'єднаний з входом підсилювача потужності сигналу, який з'єднаний з антенним пристроєм. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
