Циліндровий замок підвищеної секретності з відповідним ключем

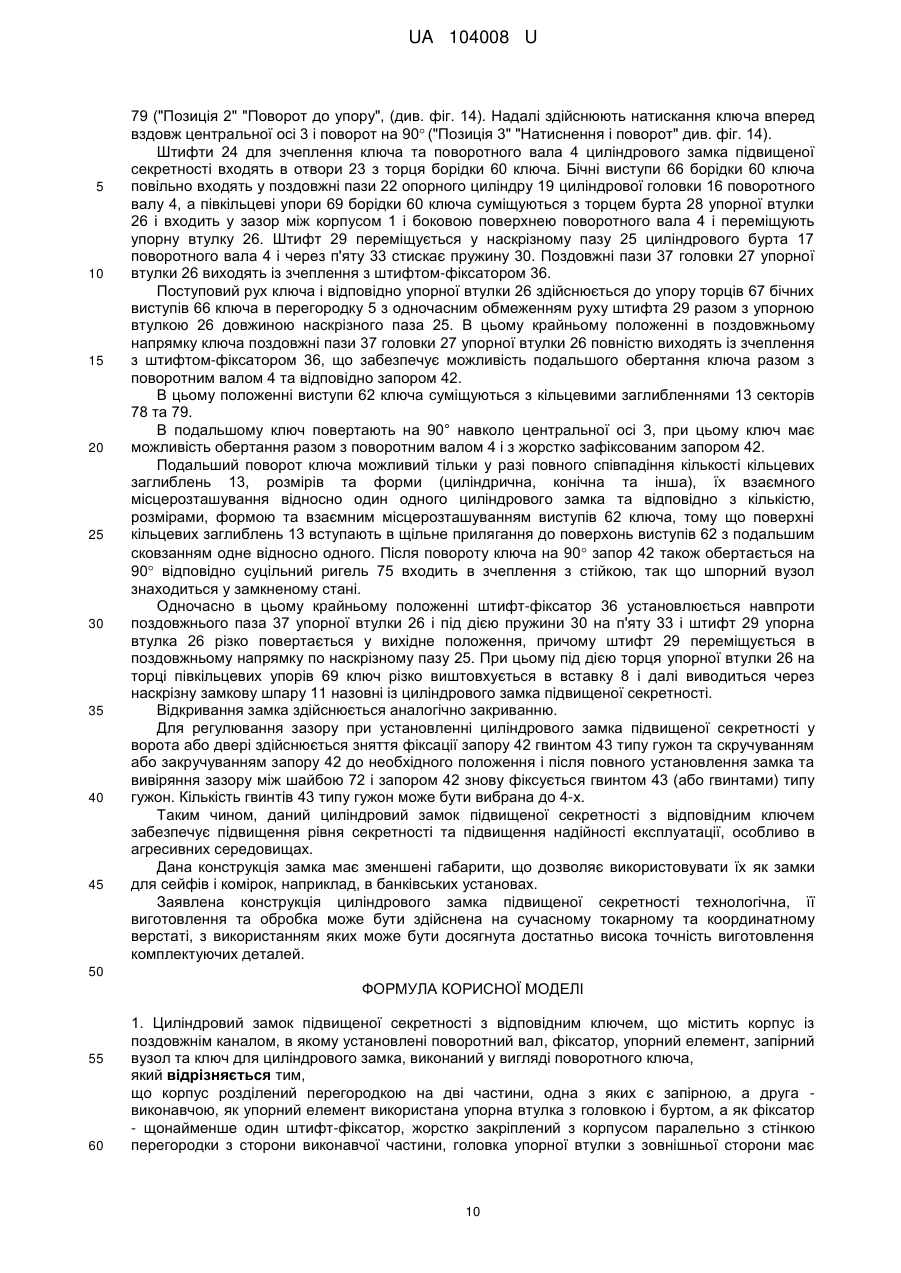

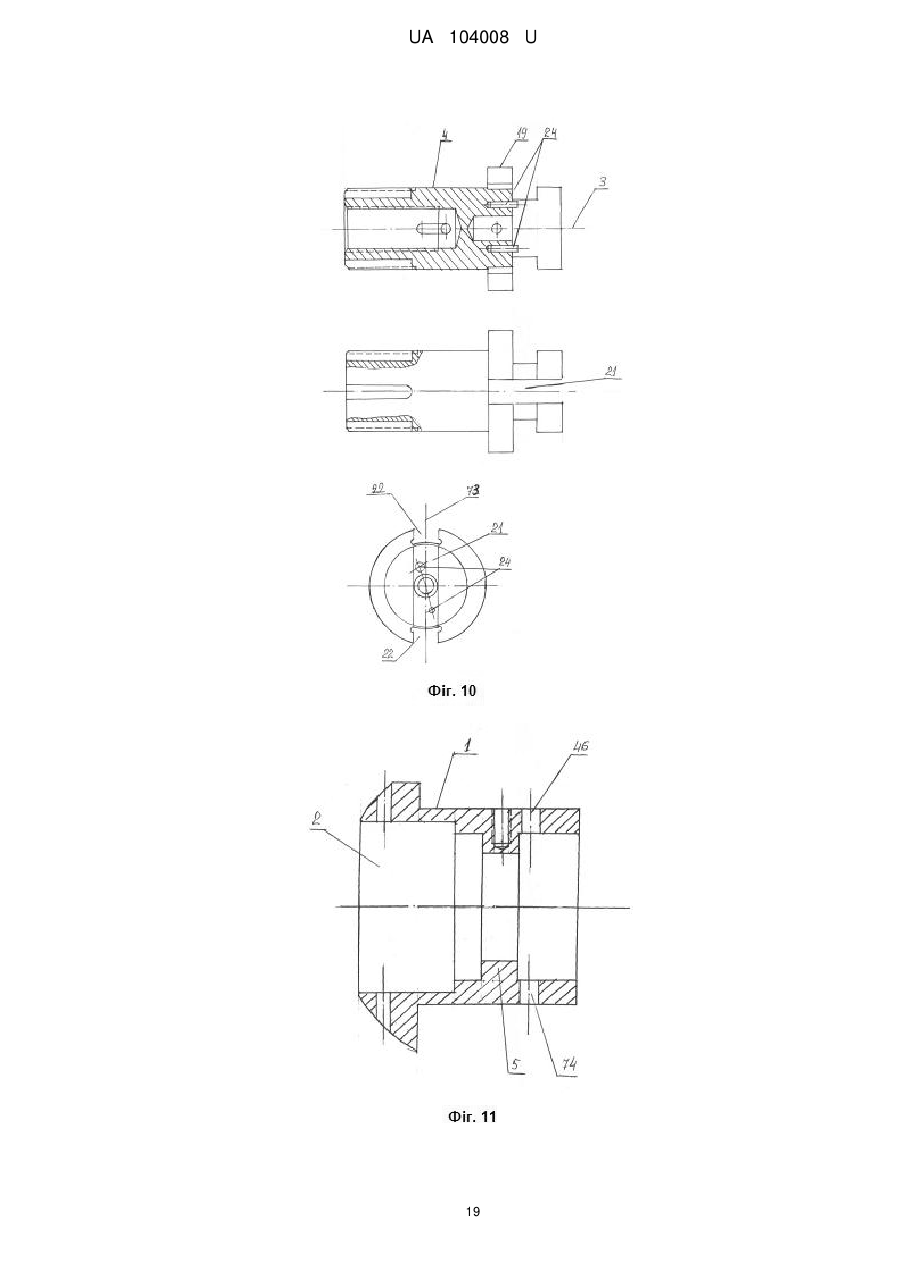

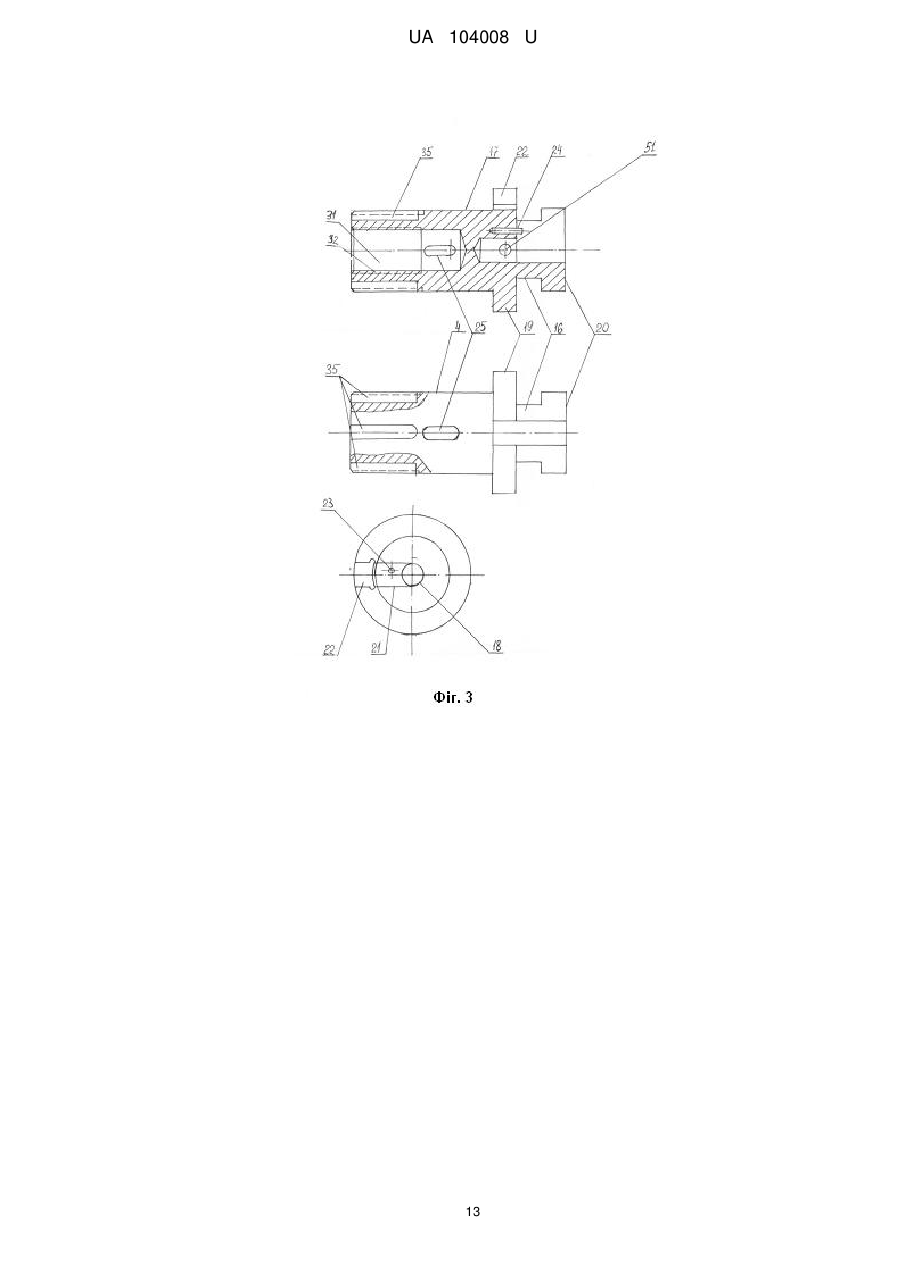

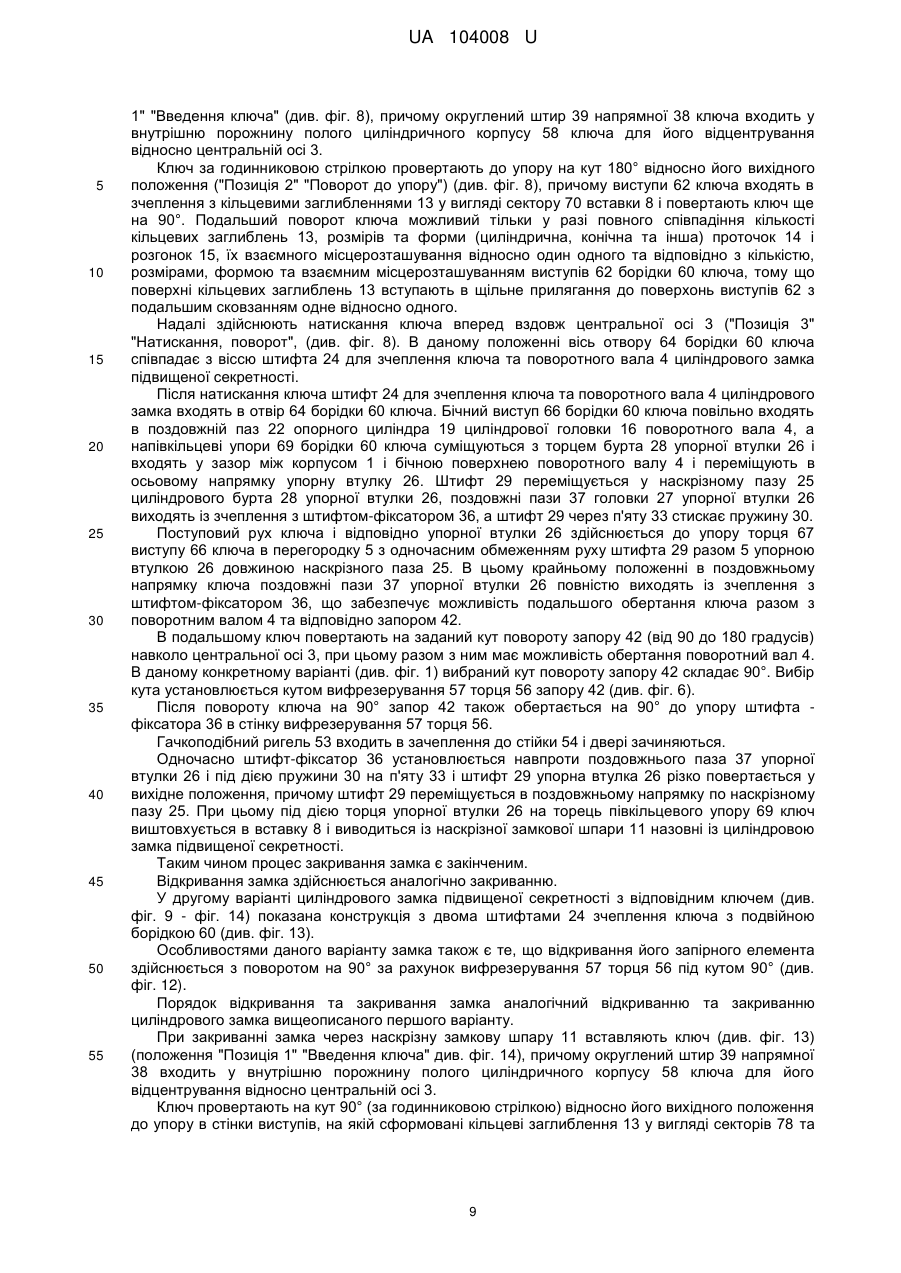

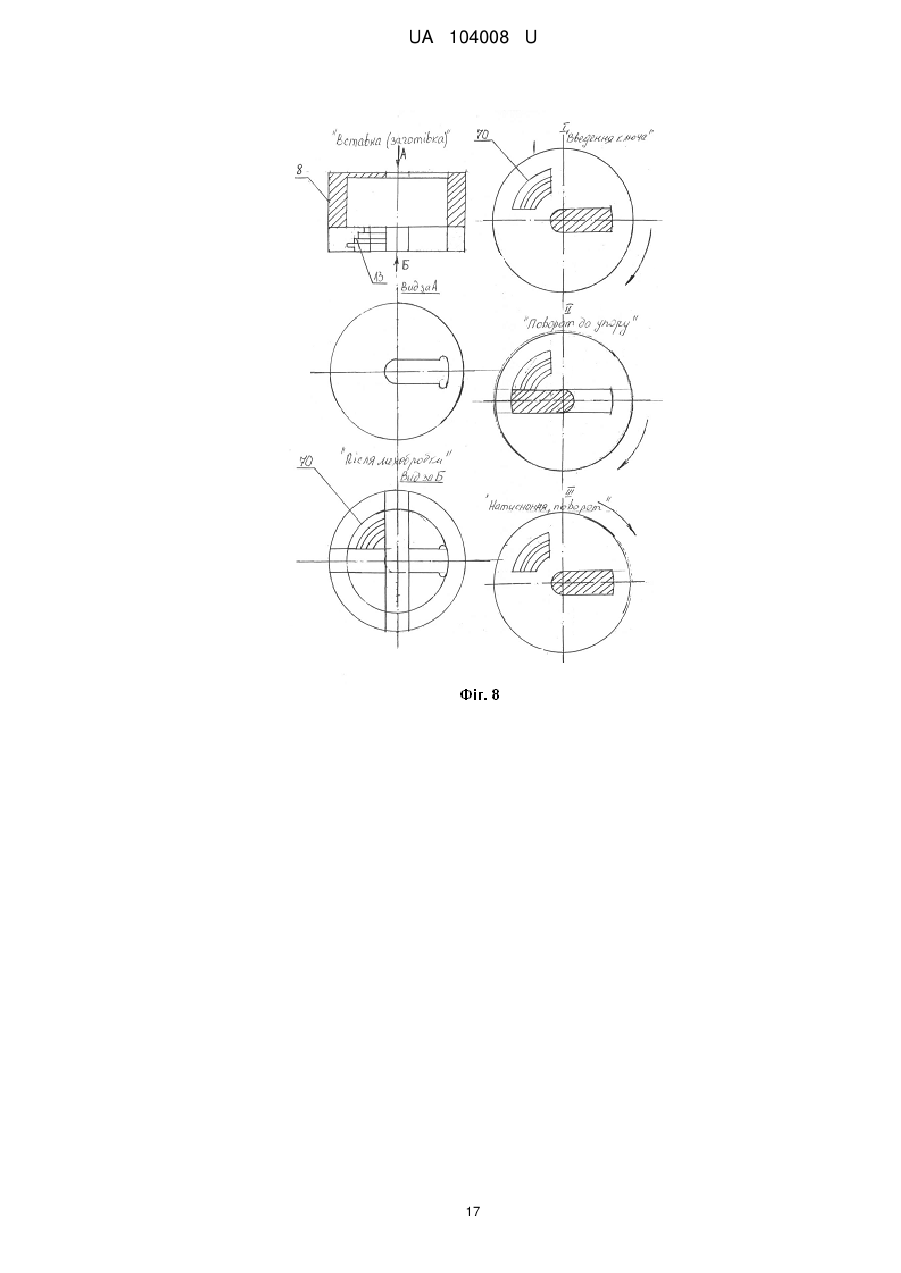

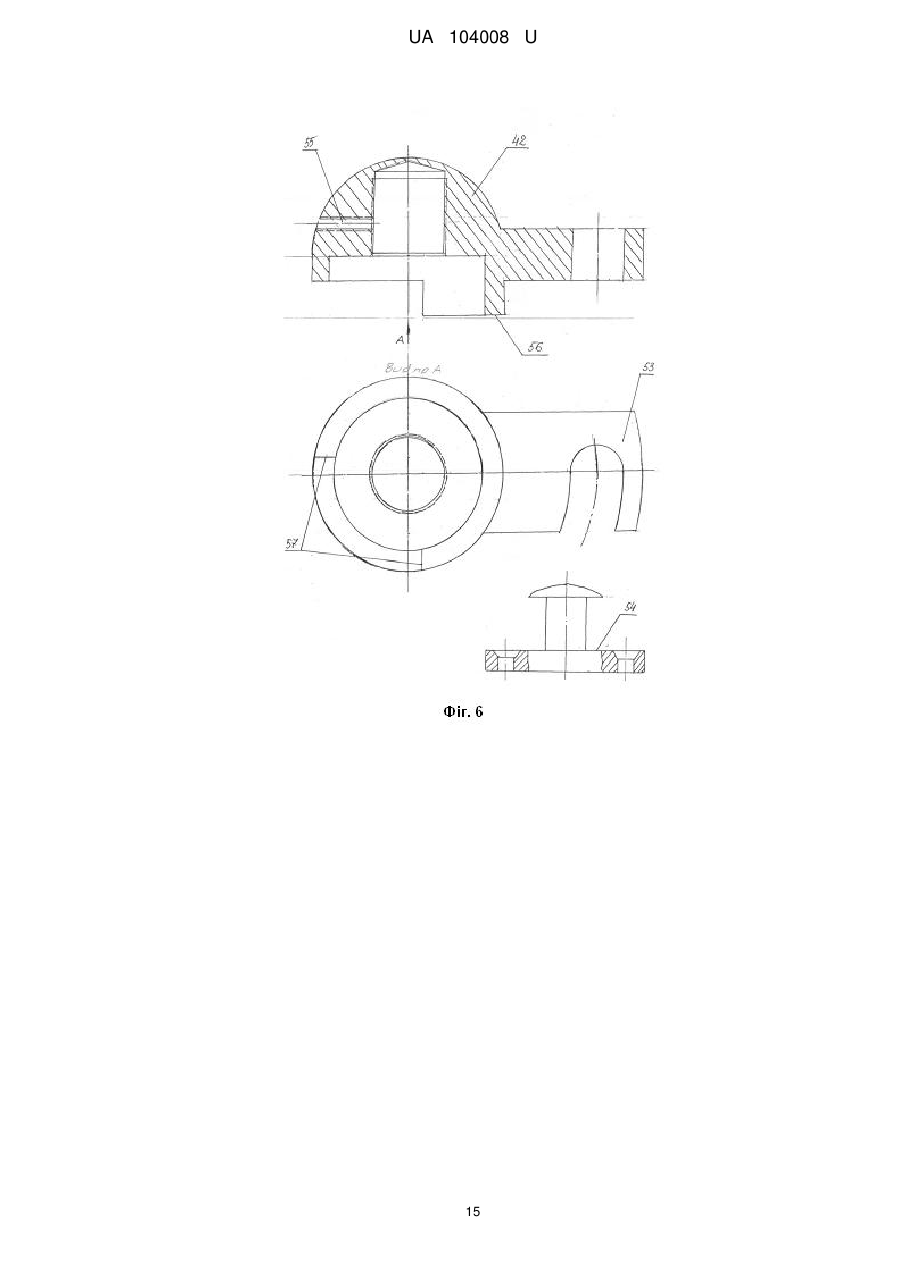

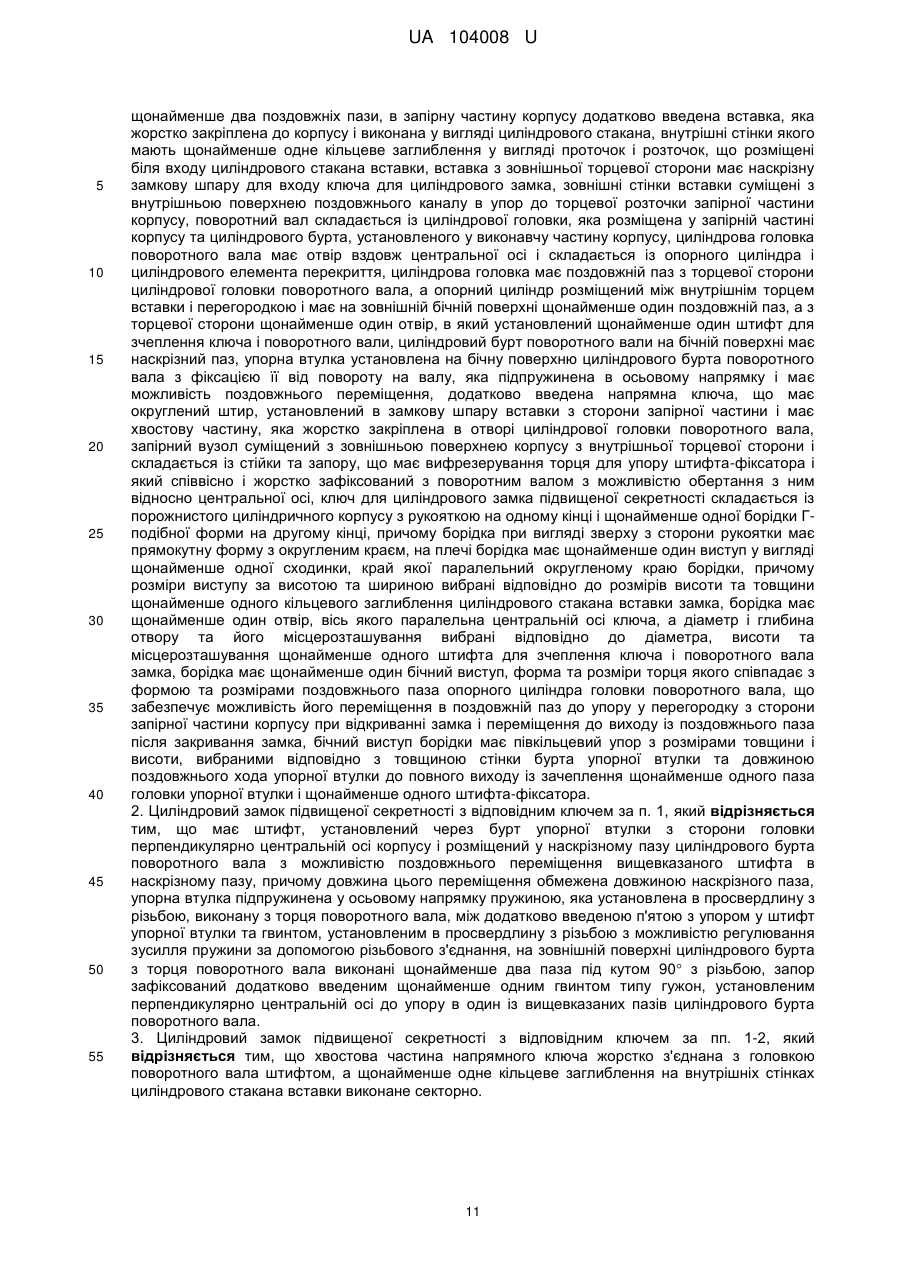

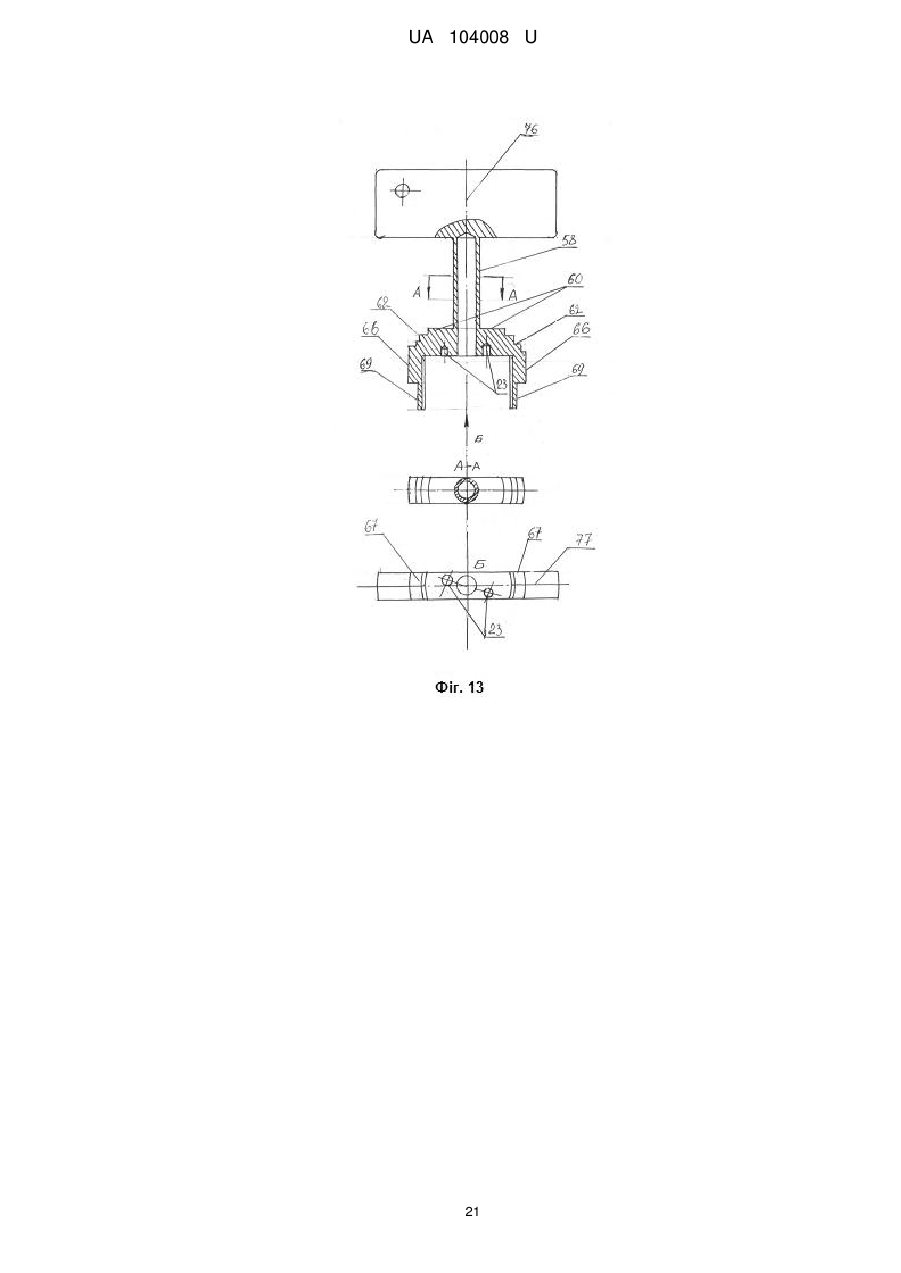

Реферат: Циліндровий замок підвищеної секретності з відповідним ключем містить корпус із поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно з стінкою перегородки зі сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх пази, в запірну частину корпусу додатково введена вставка, яка жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, внутрішні стінки якого мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, що розміщені біля входу циліндрового стакана вставки, вставка з зовнішньої торцевої сторони має наскрізну замкову шпару для входу ключа для циліндрового замка. UA 104008 U (54) ЦИЛІНДРОВИЙ ЗАМОК ПІДВИЩЕНОЇ СЕКРЕТНОСТІ З ВІДПОВІДНИМ КЛЮЧЕМ UA 104008 U UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічних пристроїв для замикання, зокрема до циліндрових замків підвищеної секретності з відповідним ключем і може бути використана у різних галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу особливо на об'єктах з підвищеним режимом секретності або на об'єктах обмеженого доступу, наприклад у банківських установах для комірок (сейфів). Відомі циліндрові замки, які в побуті позначені як "англійські" замки, що набули широкого застосування серед споживачів (Гоберман Г.Е., Бычков В.И., "Замки и скобяные приборы". - М., 1962). У таких відомих замкових обладнаннях як пристрій, що декодує та блокує, застосовується циліндровий механізм. У переважній більшості такий механізм складається безпосередньо з циліндрового замка, виконаного у вигляді зібраної головки, яка складається із ротора з пазами чи порожнинами, у яких розташовані декодувальні елементи. Такі елементи переважно є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами, або порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора, чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують здійснюють у відповідності з елементами на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує таким чином, щоб жоден із елементів, що декодують не перебував одночасно в тілі ротора і вузла, що блокує (наприклад корпусу). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує, буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосований нештатний ключ або будь-яка відмикачка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують, будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує, здійснюється якийсь інший несанкціонований вплив, - тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Суттєвими недоліками, відомих конструкцій циліндрових замків є недостатня надійність, низький рівень секретності та низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує, передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмички з матеріалів високої стійкості, і якщо також будуть прикладені значні зусилля до них, елементи, що декодують, або порожнини, в яких відмички переміщуватимуться, будуть зруйнованими, а замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування відомих циліндрових замків їх вузли виготовляють із спеціальних матеріалів, що, з одного боку, значно ускладнює виробництво, а з іншого - збільшує їх вартість, так що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибрана конструкція циліндричний замок з корпусом циліндра і ключ англійського замка для циліндричного замка (патент на винахід України №102262, МПК (2013.01) Е05В 27/02. Е05В 27/02, (2006.01), Е05В 19/00), який виконаний з личинкою і корпусом, в якому передбачені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа, як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому, щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї, або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. 1 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 60 Загалом конструкція відомого пристрою аналога має корпус у вигляді циліндра, у якому здійснюється декодування при введенні закодованого конструктивно ключа і ключ з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа, як по відповідним боковим площинам так і по їх торцевим часткам тіла ключа. Серед значних переваг такого пристрою є збільшення варіаційних можливостей кодування як замка, так і ключа, який завдяки застосуванню загально відомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому у відомій конструкції підвищена і експлуатаційна надійність (секретна здатність). В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються не прогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що впродовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує, сам ключ, втрачає свою придатність подальшого використання, бо він також стає непридатним для цієї циліндричної головки і підлягає заміні. Найбільш близьким за технічною суттю до заявленого технічного рішення, вибраний як прототип, є циліндровий механізм замка (авторське свідоцтво СРСР №1615300, кл. Е05В 13/00, пріоритет від 09.01.89), у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з повідком, а внутрішній сердечник - з додатковим повідком, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якого стають упорною площиною для ключа, при цьому циліндровий механізм замка оснащений додатковим повідком, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію механізм відомого циліндрового замка використовують так звані "англійські" ключі, переважно, виконані у вигляді поворотного ключа з плоскими боками і має вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ установлений в замкову шпару, місця розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приводу в дію пристроїв замка для забезпечення виходу засува із корпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів поворот ключа блокується. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється, є: циліндровий замок, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Суттєвим недоліком цього циліндрового механізму замка є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову шпару, в результаті чого можливий підбір ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі та за довжиною. Дана конструкція циліндрового механізму замка має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замка. Зокрема у конструкції, яка розглядається як прототип, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються механічній деформації та корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замка і відповідно до припинення нормального функціонування механізму. Тобто, використання такої конструкції циліндрового механізму замка особливо в агресивних середовищах та в оточуючому просторі ззовні будівель обмежена, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. Таким чином, загальними недоліками традиційно використовуваних замків є те, що незалежно від того, скільки замкових кодувальних елементів чи механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а 2 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 60 легкодоступними, для них є можливість потрапляння в щілини вологи будь-яких предметів, сміття, яким може бути засміченим сам канал щілини, в яку вставляється кодувальний пристрій, що виконаний у вигляді ключа. Для професійного зломщика не складає великих труднощів розкрити замковий механізм, тому що для нього взагалі не важливо, у якій послідовності йому це робити розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому, для підвищення надійності замка будь-якої конструкції та застосування найвизначнішим, найголовнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищення надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. В основу корисної моделі поставлена задача удосконалення циліндрового замка підвищеної секретності з відповідним ключем, у яких за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом повного закриття прямого несанкціонованого доступу до механізмів відкривання/закривання замка і збільшення кількості елементів, що кодують та декодують та підвищення надійності роботи замка в агресивних середовищах - створити циліндровий замок, який виключає вищеуказані недоліки, зменшує можливість несанкціонованого доступу, шляхом усунення можливості несанкціонованого прямого доступу через замкову шпару для входу ключа до механізму відмикання, як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів циліндрового замка та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та в більший мірі забезпечує підвищення захисту від зламу. Особливістю даної конструкції циліндрового замки підвищеної секретності також є мала габаритність, що дозволяє використовувати його як сейфові замки. Поставлену задачу вирішено новими технічними рішеннями заявленої конструкції циліндрового замка підвищеної секретності з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка виконаний у вигляді поворотного ключа, відповідно до корисної моделі, корпус, розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх паза, в запірну частину корпусу додатково введена вставка, яка жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, внутрішні стінки, якого мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, що розміщені біля входу циліндрового стакана вставки, вставка з зовнішньої торцевої сторони має наскрізну замкову шпару для входу ключа для циліндровою замка, зовнішні стінки вставки суміщені з внутрішньою поверхнею поздовжнього каналу в упор до торцевої розточки запірної частини корпусу, поворотний вал складається із циліндрової головки, яка розміщена у запірній частині корпусу та циліндрового бурта, установленого у виконавчу частину корпусу, циліндрова головка поворотного вала має отвір вздовж центральної осі і складається із опорного циліндра і циліндрового елемента перекриття, циліндрова головка поворотного вала має поздовжній паз з торцевої сторони, а опорний циліндр розміщений між внутрішнім торцем вставки і перегородкою і має на зовнішній бічній поверхні щонайменше один поздовжній паз, а з торцевої стороні щонайменше один отвір, в який установлений щонайменше один штифт для зчеплення ключа і поворотного вала, циліндровий бурт поворотного вала на бічній поверхні має наскрізний паз, упорна втулка установлена на бічну поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу, яка підпружинена в осьовому напрямку і має можливість поздовжнього переміщення, додатково введена напрямна ключа, що має округлений штир, установлений в замкову шпару вставки з сторони шпорної частини і має хвостову частину, яка жорстко закріплена в отворі циліндрової головки поворотного вала, запірний вузол суміщений з зовнішньою поверхнею корпусу з внутрішньої торцевої сторони і складається із стійки та запору, що має вифрезерування торця для упору штифта-фіксатора і який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і щонайменше одної борідки Г-подібної форми на другому кінці, причому борідка при вигляді зверху з сторони рукоятки має прямокутну форму з округленим краєм, на плечі борідка має щонайменше один виступ у вигляді щонайменше одної сходинки, край якої паралельний округленому краю борідки, причому розміри виступу за висотою та шириною вибрані відповідно до розмірів висоти та товщини 3 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одного кільцевого заглиблення циліндрового стакана вставки замка, борідка має щонайменше один отвір, вісь якого паралельна центральній осі ключа, а діаметр і глибина отвору та його місцерозташування вибрані відповідно до діаметра і висоті та місцерозташування щонайменше одного штифта для зчеплення ключа і поворотного вала замка, борідка має щонайменше один бічний виступ, форма та розміри торця якого співпадає з формою та розмірами поздовжнього паза опорного циліндра головки поворотного вала, що забезпечує можливість його переміщення в поздовжній паз до упору у перегородку зі сторони запірної частини корпусу при відкриванні замка і переміщення до виходу із поздовжнього паза після закривання замка, бічний виступ борідки має півкільцевий упор з розмірами товщини і висоти вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього хода упорної втулки до повного виходу із зачеплення щонайменше одного паза головки упорної втулки і щонайменше одного штифта-фіксатора. Циліндровий замок підвищеної секретності з відповідним ключем, відповідно до корисної моделі, має штифт, установлений перпендикулярно центральній осі корпусу через бурт упорної втулки та наскрізний паз циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вищеуказаного штифта в наскрізному поздовжньому пазу, причому довжина цього переміщення обмежена довжиною наскрізного паза, упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена в просвердлину з різьбою, виконане з торця поворотного вала, між додатково введеною п'ятою з упором у штифт упорної втулки та гвинтом, установленим в просвердлину з різьбою з можливістю регулювання зусилля пружини з допомогою різьбового з'єднання, на зовнішній поверхні циліндрового бурта з торця поворотного вала виконані щонайменше два пази під кутом 90° з різьбою, запор зафіксований додатково введеним щонайменше одним гвинтом типу гужон, установленим перпендикулярно центральній осі до упору в один із вищевказаних пазів циліндрового бурта поворотного вала. Циліндровий замок підвищеної секретності з відповідним ключем, відповідно до корисної моделі, хвостова частина напрямної ключа жорстко з'єднана з головкою поворотного вала штифтом, а щонайменше одне кільцеве заглиблення на внутрішніх стінках циліндрового стакана вставки виконане секторно. З суті заявленого технічного рішення визначальною особливістю застосування циліндрового замка підвищеної секретності з відповідним ключем є те, що його конструкція "англійської" конструкції головок замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замка та їх окремих частин і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замка, що визначає рівень його секретності в основному є: розміщення механізмів закривання/відкривання замка та елементів зчеплення ключа та поворотного вала в зоні повністю закритою від несанкціонованого доступу, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до поворотних деталей механізму замка; кут повороту поворотного вала з запором; геометричні параметри та взаємне розташування деталей механізму замка або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: діаметри та взаємне розташування осі щонайменше одного наскрізного отвору ключа та щонайменше одного штифта для зчеплення ключа і поворотного вала; внутрішній і зовнішній діаметр бурта упорної втулки та її довжина ходу та відповідно розміри ширини і висоти півкільцевих упорів борідки ключа; розміри щонайменше одного кільцевого заглиблення у вигляді проточок і розточок вставки, їх кількість, форма і місцерозташування та відповідно розміри виступів у вигляді сходинок ключа для циліндрового замка, їх кількість, форма, місцерозташування та розміри; форма та розміри торця бічного виступу борідки ключа для циліндрового замка та відповідно форма та розміри паза опорного циліндра циліндрової головки поворотного вала: місцерозташування та розміри щонайменше одного штифта-фіксатора та відповідно місцерозташування та розміри паза головки упорної втулки; діаметр напрямної ключа. Завдяки цьому усунене несанкціоноване втручання без застосування відповідних ключей і обертання поворотного вала і відповідно запору, оскільки цей поворотний вал не може вільно обертатись навколо центральної осі без вставлення в нього відповідного штатного ключа, повороту спочатку на наперед заданий кут для приведення у взаємодію вищевказаних кодових елементів замка та декодових елементів ключа, що забезпечує суміщення наскрізних отворів 4 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 60 борідки ключа та штифтів для зчеплення ключа і поворотного вала та подальшого відкривання замка. Секретність замка, тобто кількість варіантів ключа, залежить від зміни кількості та варіації характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замка і декодових елементів ключа. При цьому слід приймати до уваги довжину хода упорної втулки та інші вищевказані елементи взаємодії механізму замка і ключа. Відхилення щонайменше одного із цих розмірів або інших параметрів, наприклад, взаємного місцерозташування на відповідних ключах, від відповідних розмірів або інших параметрів циліндрового замка не дозволить відкрити замок. З урахуванням того, що таких розмірів та комбинацій інших параметрів циліндрового замка та відповідних ключей в даній конструкції більше двадцяти (а при бажанні можливо зробити набагато більше), то варіантів секретності замка і відповідних ключей може складати більше мільйона комбінацій. Указані ознаки складають суть корисної моделі. Сукупність ознак, що приведена у формулі корисної моделі у повній мірі, забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого циліндрового замка підвищеної секретності з відповідним ключем, який ілюструється кресленнями, де на фіг. 1 зображений подовжній переріз циліндрового замка. На фіг. 2 зображений подовжній переріз корпусу циліндрового замка. На фіг. 3 зображені подовжні перерізи та вигляд з торця поворотного вала циліндрового замка. На фіг. 4 зображений подовжній переріз та вигляд з торця упорної втулки (варіанти: два поздовжніх пази та чотири поздовжніх пази). На фіг. 5 зображена напрямна ключа циліндрового замка. На фіг. 6 зображені зовнішній вигляд запорного вузла: запор та його поперечний переріз і стійка. На фіг. 7 зображені поперечний переріз та подовжній перерізи, зверху та знизу ключа циліндрового замка. На фіг. 8 зображені подовжній переріз заготівки вставки та вигляди з обох торців вставки після металообробки та позиції (1-3) ключа циліндрового замка при закритті/відкритті замка (контур ключа заштрихований). На фіг. 9 зображений подовжній переріз циліндрового замка (другий варіант конкретного виконання). На фіг. 10 зображені подовжні перерізи та вигляд з торця поворотного вала циліндрового замка (другий варіант конкретного виконання). На фіг. 11 зображений подовжній переріз корпусу циліндрового замка (другий варіант конкретного виконання). На фіг. 12 зображені зовнішній вигляд запорного вузла: запор та його поперечний переріз (другий варіант конкретного виконання). На фіг. 13 зображені поперечний та подовжній перерізи, вигляд зверху та знизу ключа (другий варіант конкретного виконання). На фіг. 14 зображені подовжній переріз заготівки вставки та вигляди з обох торців вставки після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований) (другий варіант конкретного виконання). Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. Циліндровий замок підвищеної секретності з відповідним ключем, показаний на фіг. 1,. містить корпус 1 з поздовжнім каналом 2, виконаним симетрично центральній осі 3 корпусу 1, в якому установлений поворотний вал 4 з можливістю обертання. Корпус 1 розділений перегородкою 5 на запірну частину 6 і виконавчу частину 7. З зовнішньої торцевої сторони корпусу 1 поздовжнього каналу 2 установлена вставка 8, жорстко зафіксована до корпусу 1 штифтами 9 та 10. З зовнішньої торцевої сторони вставка 8 має наскрізну замкову шпару 11 для входу ключа. Вставка 8 виконана у вигляді циліндрового стакана 12, який вхідною стороною установлений в запірну частину 6, так що його зовнішні стінки суміщені з внутрішньою поверхнею поздовжнього каналу 2. На внутрішні стінки в зоні входу циліндрового стакана 12 вставки 8 за допомогою металообробки нанесені кільцеві заглиблення 13 у вигляді проточок 14 і розточок 15. 5 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 Поворотний вал 4 складається із циліндрової головки 16 та циліндрового бурта 17. Циліндрова головка 16 поворотного вала 4 розміщена у запірній частині 6 корпусу 1, має поздовжній отвір 18 і складається із опорного циліндра 19 та циліндрового елемента перекриття 20, який має поздовжній паз 21 з торцевої сторони циліндрової головки 16 поворотного вала 4. Опорний циліндр 19 розміщений між внутрішнім торцем вставки 8 і перегородкою 5 та має на зовнішній бічній поверхні один поздовжній паз 22, а з торцевої сторони - один отвір 23, в який установлений один штифт 24 для зчеплення ключа і поворотного вала 4. Для підвищення рівня секретності циліндрового замка можливо установлення інших штифтів 24 для зчеплення ключа і поворотного вала 4. Центр штифта 24 зміщений відносно центральної осі 3 на заданий кут. Кількість штифтів 24, їх діаметри, довжина, кути їх установки відносно центральної осі 3 є елементами секретності замка. Циліндровий елемент перекриття 20 призначений для перекривання прямого вільного несанкціонованого доступу до внутрішніх механізмів циліндрового замка. Циліндровий бурт 17 поворотного вала 4 установлений у виконавчу частину 7 і має наскрізний паз 25. На бічну поверхню циліндрового бурта 17 поворотного вала 4 установлена упорна втулка 26, що має головку 27 і бурт 28. Через бурт 28 упорної втулки 26 перпендикулярно центральній осі 3 корпусу 1 установлений штифт 29, який проходить через наскрізний паз 25 циліндрового бурта 17 поворотного вал, 4. Це забезпечує можливість поздовжнього переміщення упорної втулки 26 по бічній поверхні циліндрового бурта 17 поворотного вала 4 з одночасною фіксацію її від довільного обертання навколо центральної осі 3. Довжина поздовжнього переміщення упорної втулки 26 обмежена довжиною наскрізного паза 25. Упорна втулка 26 підпружинена в осьовому напрямку пружиною30, яка установлена в просвердлину 31 з різьбою 32. Пружина 30 установлена між п'ятою 33 з упором у штифт 29 упорної втулки 26 та гвинтом 34 установленим у просвердлину 31 з різьбою 32 з можливістю регулювання зусилля пружини 30 з допомогою різьбового з'єднання. На зовнішній поверхні циліндрового бурта 17 з торця поворотного вала 4 виконані чотири пази 35, розміщені під кутом 90° один до одного з різьбою. Паралельно з стінкою перегородки 5 з сторони виконавчої частини 7 корпусу 1 жорстко установлений штифт - фіксатор 36. Головка 27 упорної втулки 26 з зовнішньої сторони має поздовжні пази 37. В даному прикладі конкретної реалізації конструкції циліндрового замка підвищеної секретності з відповідним ключем (фіг. 1) вибраний один штифт-фіксатор 36 і відповідно два поздовжніх пази 37 головки 27 упорної втулки 26. Для підвищення рівня секретності циліндрового замка можливо використання двох штифтів-фіксаторів 36 і відповідно чотирьох поздовжніх пази 37 головки 27 упорної втулки 26. Місцерозташування та розміри штифта-фіксатора 36 відповідають місцерозташуванню та розмірам поздовжніх пазів 37 головки 27 упорної втулки 26. Діаметр штифта-фіксатора 36 та місцерозташування відносно центральної осі 3 корпусу 1 та відповідно ширина і глибина поздовжніх пазів 37 та місцерозташування відносно центральній осі 3 корпусу 1 є елементами, що визначають секретність замка. Зі сторони запірної частини 6 корпусу 1 установлена напрямна 38 ключа для циліндрового замка, що складається із округленого штиря 39 та хвостової частини 40, яка установлена в поздовжньому отворі 18 циліндрової головки 16 поворотного вала 4 і зафіксована з останнім за допомогою, наприклад, штифта 41. Округлений штир 39 направлений співвісно центральній осі 3 відповідно у наскрізну замкову шпару 11 вставки 8. З внутрішньої торцевої сторони корпусу 1 співвісно центральній осі 3 розміщений запірний вузол, що має запор 42, який зафіксований з поворотним палом 4 з допомогою, наприклад, щонайменше двух гвинтів 43 типу гужон, які установлені перпендикулярно центральній осі 3 до упору в один із пазів 35 циліндрового бурта 17 поворотного вала 4 між вітками різьби. Кількість гвинтів 43 типу гужон може бути збільшена, наприклад, до чотирьох, що може виходити із умов практичної доцільності. Поворотний вал 4 має можливість обертання разом з запором 42 відносно центральної осі 3 під дією відповідного ключа для циліндрового замка підвищеної секретності в режимі безпосереднього відкривання або закривання циліндрового замка. Одним із варіантів фіксації циліндрового замка до корпусу дверей можливе використання як кріплення штифта або гвинта 44 в корпусі 1. 6 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2 зображений корпус 1 (показаний окремо без внутрішніх деталей механізму циліндрового замка). В даному варіанті для фіксації циліндрового замка до дверей можливо використання гвинтів або штифтів 44, що закріплюються в отворі 45 корпусу 1. Зі сторони виконавчої частини 7 корпусу 1 просвердлений отвір 46, вісь 47 якого паралельна стінці 48 перегородки 5. Отвір 46 призначений для установлення в ньому штифта-фіксатора 36 для фіксації в поздовжніх пазах 37 упорної втулки 30 для її повороту разом з поворотним валом 4 при відкриванні/закриванні замка. Для забезпечення жорсткої фіксації вставки 8 до корпусу 1 штифтами 9 та 10 передбачені отвори 49 та 50. На фіг. 3 зображені подовжні перерізи та вигляди з торця поворотного вала 4, що має циліндрову головку 16, з торцевої сторони якої є паз 21 та циліндровий бурт 17, який на боковій поверхні має наскрізний паз 25 для штифта 29. Через бічну поверхню опорного циліндра 19 циліндрової головки 16 просвердлений наскрізний отвір 51, призначений для установлення штифта 41 для фіксації хвостової частини 40 напрямної 38 ключа з поворотним валом 4. На фіг. 4 зображені подовжні перерізи та вигляд з торців упорної втулки 26 (у двух варіантах - з двома поздовжніми пазами 37 та з чотирма поздовжніми пазами 37). Упорна втулка 26 має наскрізний отвір 52 для штифта 29, що з'єднує упору втулку 26 через наскрізний паз 25 циліндрового бурта 17 поворотного вала 4. Головка 27 упорної втулки 26 з внутрішньої сторони має поздовжні пази 37, призначені для фіксації штифта - фіксатора 36. На фіг. 5 зображена напрямна 38 ключа для циліндрового замка з округленим штирем 39 для спрямованого відцентрування ключа. Хвостова частина 40 напрямної 38 ключа зафіксована в отворі 18 циліндрової головки 16 поворотного вала 4. Хвостова частина 40 напрямної 38 має отвір 51 для штифта 41, що фіксує хвостову частину 40 напрямної 38 до поворотного вала 4. На фіг. 6 зображені зовнішній вигляд запорного вузла, наприклад, для розсувних дверей, що має запор 42 з гачкоподібним ригелем 53, закріплений на одній із половин дверей та стійка 54, установлена на другій половині дверей. Запор 42 має отвір 55 з різьбою для гвинта 43 типу гужон для фіксації запору 42 з поворотним валом 4 і має можливість повороту разом з ним на кут від 90° до 180° у різних модифікаціях. Відповідно до вибору кута повороту запору 42 на торці 56 виконують вифрезерування 57 запору 42 в тих же межах від 90° до 180. В даному конкретному варіанті (фіг. 6) вибраний кут повороту поворотного вала 4 в 90° та відповідно вифрезерування 57 торця 56 запору 42 виконане також під кутом 90°. При бажанні кут повороту можливо змінити у межах від 0° до 360°. На фіг. 7 зображені подовжній та поперечний перерізи, вигляд зверху та знизу ключа циліндрового замка підвищеної секретності. Ключ для циліндрового замка підвищеної секретності виконаний у вигляді поворотного ключа і складається із порожнистого циліндрового корпусу 58 з рукояткою 59 на одному кінці та борідкою 60 Г-подібної форми на другому кінці. Борідка 60 має прямокутну форму з округленими краями 61. На плечі борідка 60 має виступи 62 у вигляді сходинок, края 63 яких паралельні відповідним краям 61. Форма кількість та розміри виступів 62 за висотою та шириною вибрані відповідно до форми, кількості та розмірів висоти та товщини кільцевих заглиблень 13 циліндрового стакана 12 вставки 8 циліндрового замка підвищеної секретності з урахуванням вибору конкретного рівня секретності. Борідка 60 має отвір 64, вісь якого паралельна центральній осі 65 ключа, а діаметр отвору 64 та його місцерозташування вибрані відповідно діаметру та місцерозташуванню штифта 24 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності. Причому кількість отворів 64, їх діаметри та місцерозташування також може бути вибране з урахуванням вибору конкретного режиму секретності. Борідка 60 має бічний виступ 66, ширина торців 67 та радіуси скруглення 68 яких співпадають за шириною та формою поздовжнього паза 22 опорного циліндра 19 циліндрової головки 16 поворотного валу 4 і радіусу циліндрового бурта 17 поворотного вала 4, що забезпечує можливість вільного переміщення бічного виступу 66 ключа у поздовжній паз 22 до упору у перегородку 5 зі сторони запірної частини 6 корпусу 1 при відкриванні замка і зворотне вільне переміщення до виходу із паза 22 після закривання замка. Вічний виступ 66 борідки 60 ключа має півкільцевий упор 69 з розмірами товщини і висоти вибраними відповідно з товщиною стінки бурта 29 упорної втулки 26 та довжиною поздовжньою ходу упорної втулки 26 до повного виходу штифта-фіксатора 36 із зачеплення поздовжніх пазів 37 головки 27 упорної втулки 26. 7 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 8 зображені подовжній переріз заготівки вставки 8 та вигляди з обох торців вставки 8 після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований). На фіг. 8 показана послідовність операцій металообробки вставки 8. На першому етапі заготівка має кільцеві заглиблення 13, а на другому етапі, після металообробки вставка 8 має заглиблення 13 у вигляді сектору 70. Для підвищення рівня секретності циліндрового замка розміри проточок 14 і розточок 15 кільцевих заглиблень 13 сектору 70, а також відповідно розміри виступів 62 на плечі борідки 60 ключа можуть бути виконані нерівномірними (див. фіг. 7). Для пояснення відкривання/закривання циліндрового замка підвищеної секретності на фіг. 8 показана послідовність взаємодії ключа і циліндрового замка підвищеної секретності (позиції 13), яка буде пояснена у подальшому в процесі опису роботи циліндрового замка і відповідного ключа. На фіг. 9 зображений подовжній переріз циліндрового замка підвищеної секретності (другий варіант конкретного виконання). Особливостями даної конструкції замка є використання в опорному циліндрі 19 циліндрової головки 16 поворотного вала 4 двух штифтів 24 для зчеплення ключа з подвійною борідкою 60 циліндрового замка і поворотного вала 4 (див. фіг. 13). Для підвищення рівня секретності замка додатково введений штифт-фіксатор 71. Між дверима та торцем запору 42 може бути введена шайба 72 для регулювання зазору між дверима і торцем 56 запору 42. На фіг. 10 зображені подовжні перерізи та вигляд з торця поворотного вала 4 циліндрового замка (другий варіант конкретного виконання). З торцевої сторони опорного циліндра 19 в наскрізному поздовжньому пазу 21 установлені два штифти 24, які для підвищення рівня секретності можуть мати різні діаметри та можуть бути зміщені як відносно центральної осі 3, так і відносно поперечної осі 73. На фіг. 11 зображений подовжній переріз корпусу циліндрового замка (другий варіант конкретного виконання). Особливостями даного варіанту корпуса 1 є введення додаткового отвору 74 для додаткового штифта-фіксатора 71 (див. фіг. 9) розміщеного співвісно з отвором 46 і відповідно з штифтом 36 (див. фіг. 9). На фіг. 12 зображені зовнішній вигляд запорного вузла: запор 42 та його поперечний переріз (другого варіанту конкретного виконання, див. фіг. 9). В даному конкретному варіанті (фіг. 12) кут повороту поворотного вала 4 вибраний 90° та відповідно вифрезерування 57 торця 56 запору 42 виконане також під кутом 90°. Особливістю даного варіанту конкретного виконання є використання суцільного ригеля 75, який при закриванні дверей обертається разом з запором 42. На фіг. 13 зображені поперечний та подовжній перерізи, вигляд зверху та знизу ключа (другий варіант конкретного виконання з подвійною борідкою 60). Ключ у даному варіанті виконання має подвійну борідку 60 П-подібної форми з двома отворами 23 з різними діаметрами, глибиною та місцерозташуванням відносно центральної осі 76 та поперечної осі 77 подвійної борідки 60. Причому діаметри, глибина та місцерозташування отворів 23 вибрані відповідно діаметрів, висоти та місцерозташуванню штифтів 24 для зчеплення ключа та поворотного валу 4 (див. фіг. 9). Дані вищевказані параметри також визначають рівень секретності циліндричного замка і відповідного ключа. На фіг. 14 зображені подовжній переріз заготівки вставки 8 та вигляди з обох торців вставки 8 після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований) (другий варіант конкретного виконання). На фіг. 14 показана послідовність операцій металообробки вставки 8. На першому етапі заготівка має кільцеві заглиблення 13, а на другому етапі, після металообробки, вставка 8 має заглиблення 13 у вигляді секторів 78 та 79 виконаних під кутом 90°. Для пояснення відкривання/закривання циліндрового замка на фіг. 14 показана послідовність взаємодії ключа і циліндрового замка (позиції 1-3), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. Циліндровий замок підвищеної секретності з відповідним ключем працюють в наступний спосіб. При закриванні замка ключ для циліндрового замка підвищеної секретності з однією борідкою 60 (див. фіг. 7) вводять в наскрізну замкову шпару 11 вставки 8 (положення "Позиція 8 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 1" "Введення ключа" (див. фіг. 8), причому округлений штир 39 напрямної 38 ключа входить у внутрішню порожнину полого циліндричного корпусу 58 ключа для його відцентрування відносно центральній осі 3. Ключ за годинниковою стрілкою провертають до упору на кут 180° відносно його вихідного положення ("Позиція 2" "Поворот до упору") (див. фіг. 8), причому виступи 62 ключа входять в зчеплення з кільцевими заглибленнями 13 у вигляді сектору 70 вставки 8 і повертають ключ ще на 90°. Подальший поворот ключа можливий тільки у разі повного співпадіння кількості кільцевих заглиблень 13, розмірів та форми (циліндрична, конічна та інша) проточок 14 і розгонок 15, їх взаємного місцерозташування відносно один одного та відповідно з кількістю, розмірами, формою та взаємним місцерозташуванням виступів 62 борідки 60 ключа, тому що поверхні кільцевих заглиблень 13 вступають в щільне прилягання до поверхонь виступів 62 з подальшим сковзанням одне відносно одного. Надалі здійснюють натискання ключа вперед вздовж центральної осі 3 ("Позиція 3" "Натискання, поворот", (див. фіг. 8). В даному положенні вісь отвору 64 борідки 60 ключа співпадає з віссю штифта 24 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності. Після натискання ключа штифт 24 для зчеплення ключа та поворотного вала 4 циліндрового замка входять в отвір 64 борідки 60 ключа. Бічний виступ 66 борідки 60 ключа повільно входять в поздовжній паз 22 опорного циліндра 19 циліндрової головки 16 поворотного вала 4, а напівкільцеві упори 69 борідки 60 ключа суміщуються з торцем бурта 28 упорної втулки 26 і входять у зазор між корпусом 1 і бічною поверхнею поворотного валу 4 і переміщують в осьовому напрямку упорну втулку 26. Штифт 29 переміщується у наскрізному пазу 25 циліндрового бурта 28 упорної втулки 26, поздовжні пази 37 головки 27 упорної втулки 26 виходять із зчеплення з штифтом-фіксатором 36, а штифт 29 через п'яту 33 стискає пружину 30. Поступовий рух ключа і відповідно упорної втулки 26 здійснюється до упору торця 67 виступу 66 ключа в перегородку 5 з одночасним обмеженням руху штифта 29 разом 5 упорною втулкою 26 довжиною наскрізного паза 25. В цьому крайньому положенні в поздовжньому напрямку ключа поздовжні пази 37 упорної втулки 26 повністю виходять із зчеплення з штифтом-фіксатором 36, що забезпечує можливість подальшого обертання ключа разом з поворотним валом 4 та відповідно запором 42. В подальшому ключ повертають на заданий кут повороту запору 42 (від 90 до 180 градусів) навколо центральної осі 3, при цьому разом з ним має можливість обертання поворотний вал 4. В даному конкретному варіанті (див. фіг. 1) вибраний кут повороту запору 42 складає 90°. Вибір кута установлюється кутом вифрезерування 57 торця 56 запору 42 (див. фіг. 6). Після повороту ключа на 90° запор 42 також обертається на 90° до упору штифта фіксатора 36 в стінку вифрезерування 57 торця 56. Гачкоподібний ригель 53 входить в зачеплення до стійки 54 і двері зачиняються. Одночасно штифт-фіксатор 36 установлюється навпроти поздовжнього паза 37 упорної втулки 26 і під дією пружини 30 на п'яту 33 і штифт 29 упорна втулка 26 різко повертається у вихідне положення, причому штифт 29 переміщується в поздовжньому напрямку по наскрізному пазу 25. При цьому під дією торця упорної втулки 26 на торець півкільцевого упору 69 ключ виштовхується в вставку 8 і виводиться із наскрізної замкової шпари 11 назовні із циліндровою замка підвищеної секретності. Таким чином процес закривання замка є закінченим. Відкривання замка здійснюється аналогічно закриванню. У другому варіанті циліндрового замка підвищеної секретності з відповідним ключем (див. фіг. 9 - фіг. 14) показана конструкція з двома штифтами 24 зчеплення ключа з подвійною борідкою 60 (див. фіг. 13). Особливостями даного варіанту замка також є те, що відкривання його запірного елемента здійснюється з поворотом на 90° за рахунок вифрезерування 57 торця 56 під кутом 90° (див. фіг. 12). Порядок відкривання та закривання замка аналогічний відкриванню та закриванню циліндрового замка вищеописаного першого варіанту. При закриванні замка через наскрізну замкову шпару 11 вставляють ключ (див. фіг. 13) (положення "Позиція 1" "Введення ключа" див. фіг. 14), причому округлений штир 39 напрямної 38 входить у внутрішню порожнину полого циліндричного корпусу 58 ключа для його відцентрування відносно центральній осі 3. Ключ провертають на кут 90° (за годинниковою стрілкою) відносно його вихідного положення до упору в стінки виступів, на якій сформовані кільцеві заглиблення 13 у вигляді секторів 78 та 9 UA 104008 U 5 10 15 20 25 30 35 40 45 79 ("Позиція 2" "Поворот до упору", (див. фіг. 14). Надалі здійснюють натискання ключа вперед вздовж центральної осі 3 і поворот на 90 ("Позиція 3" "Натиснення і поворот" див. фіг. 14). Штифти 24 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності входять в отвори 23 з торця борідки 60 ключа. Бічні виступи 66 борідки 60 ключа повільно входять у поздовжні пази 22 опорного циліндру 19 циліндрової головки 16 поворотного валу 4, а півкільцеві упори 69 борідки 60 ключа суміщуються з торцем бурта 28 упорної втулки 26 і входить у зазор між корпусом 1 і боковою поверхнею поворотного вала 4 і переміщують упорну втулку 26. Штифт 29 переміщується у наскрізному пазу 25 циліндрового бурта 17 поворотного вала 4 і через п'яту 33 стискає пружину 30. Поздовжні пази 37 головки 27 упорної втулки 26 виходять із зчеплення з штифтом-фіксатором 36. Поступовий рух ключа і відповідно упорної втулки 26 здійснюється до упору торців 67 бічних виступів 66 ключа в перегородку 5 з одночасним обмеженням руху штифта 29 разом з упорною втулкою 26 довжиною наскрізного паза 25. В цьому крайньому положенні в поздовжньому напрямку ключа поздовжні пази 37 головки 27 упорної втулки 26 повністю виходять із зчеплення з штифтом-фіксатором 36, що забезпечує можливість подальшого обертання ключа разом з поворотним валом 4 та відповідно запором 42. В цьому положенні виступи 62 ключа суміщуються з кільцевими заглибленнями 13 секторів 78 та 79. В подальшому ключ повертають на 90° навколо центральної осі 3, при цьому ключ має можливість обертання разом з поворотним валом 4 і з жорстко зафіксованим запором 42. Подальший поворот ключа можливий тільки у разі повного співпадіння кількості кільцевих заглиблень 13, розмірів та форми (циліндрична, конічна та інша), їх взаємного місцерозташування відносно один одного циліндрового замка та відповідно з кількістю, розмірами, формою та взаємним місцерозташуванням виступів 62 ключа, тому що поверхні кільцевих заглиблень 13 вступають в щільне прилягання до поверхонь виступів 62 з подальшим сковзанням одне відносно одного. Після повороту ключа на 90 запор 42 також обертається на 90 відповідно суцільний ригель 75 входить в зчеплення з стійкою, так що шпорний вузол знаходиться у замкненому стані. Одночасно в цьому крайньому положенні штифт-фіксатор 36 установлюється навпроти поздовжнього паза 37 упорної втулки 26 і під дією пружини 30 на п'яту 33 і штифт 29 упорна втулка 26 різко повертається у вихідне положення, причому штифт 29 переміщується в поздовжньому напрямку по наскрізному пазу 25. При цьому під дією торця упорної втулки 26 на торці півкільцевих упорів 69 ключ різко виштовхується в вставку 8 і далі виводиться через наскрізну замкову шпару 11 назовні із циліндрового замка підвищеної секретності. Відкривання замка здійснюється аналогічно закриванню. Для регулювання зазору при установленні циліндрового замка підвищеної секретності у ворота або двері здійснюється зняття фіксації запору 42 гвинтом 43 типу гужон та скручуванням або закручуванням запору 42 до необхідного положення і після повного установлення замка та вивіряння зазору між шайбою 72 і запором 42 знову фіксується гвинтом 43 (або гвинтами) типу гужон. Кількість гвинтів 43 типу гужон може бути вибрана до 4-х. Таким чином, даний циліндровий замок підвищеної секретності з відповідним ключем забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. Дана конструкція замка має зменшені габарити, що дозволяє використовувати їх як замки для сейфів і комірок, наприклад, в банківських установах. Заявлена конструкція циліндрового замка підвищеної секретності технологічна, її виготовлення та обробка може бути здійснена на сучасному токарному та координатному верстаті, з використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Циліндровий замок підвищеної секретності з відповідним ключем, що містить корпус із поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа, який відрізняється тим, що корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має 10 UA 104008 U 5 10 15 20 25 30 35 40 45 50 55 щонайменше два поздовжніх пази, в запірну частину корпусу додатково введена вставка, яка жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, внутрішні стінки якого мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, що розміщені біля входу циліндрового стакана вставки, вставка з зовнішньої торцевої сторони має наскрізну замкову шпару для входу ключа для циліндрового замка, зовнішні стінки вставки суміщені з внутрішньою поверхнею поздовжнього каналу в упор до торцевої розточки запірної частини корпусу, поворотний вал складається із циліндрової головки, яка розміщена у запірній частині корпусу та циліндрового бурта, установленого у виконавчу частину корпусу, циліндрова головка поворотного вала має отвір вздовж центральної осі і складається із опорного циліндра і циліндрового елемента перекриття, циліндрова головка має поздовжній паз з торцевої сторони циліндрової головки поворотного вала, а опорний циліндр розміщений між внутрішнім торцем вставки і перегородкою і має на зовнішній бічній поверхні щонайменше один поздовжній паз, а з торцевої сторони щонайменше один отвір, в який установлений щонайменше один штифт для зчеплення ключа і поворотного вали, циліндровий бурт поворотного вали на бічній поверхні має наскрізний паз, упорна втулка установлена на бічну поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу, яка підпружинена в осьовому напрямку і має можливість поздовжнього переміщення, додатково введена напрямна ключа, що має округлений штир, установлений в замкову шпару вставки з сторони запірної частини і має хвостову частину, яка жорстко закріплена в отворі циліндрової головки поворотного вала, запірний вузол суміщений з зовнішньою поверхнею корпусу з внутрішньої торцевої сторони і складається із стійки та запору, що має вифрезерування торця для упору штифта-фіксатора і який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і щонайменше одної борідки Γподібної форми на другому кінці, причому борідка при вигляді зверху з сторони рукоятки має прямокутну форму з округленим краєм, на плечі борідка має щонайменше один виступ у вигляді щонайменше одної сходинки, край якої паралельний округленому краю борідки, причому розміри виступу за висотою та шириною вибрані відповідно до розмірів висоти та товщини щонайменше одного кільцевого заглиблення циліндрового стакана вставки замка, борідка має щонайменше один отвір, вісь якого паралельна центральній осі ключа, а діаметр і глибина отвору та його місцерозташування вибрані відповідно до діаметра, висоти та місцерозташування щонайменше одного штифта для зчеплення ключа і поворотного вала замка, борідка має щонайменше один бічний виступ, форма та розміри торця якого співпадає з формою та розмірами поздовжнього паза опорного циліндра головки поворотного вала, що забезпечує можливість його переміщення в поздовжній паз до упору у перегородку з сторони запірної частини корпусу при відкриванні замка і переміщення до виходу із поздовжнього паза після закривання замка, бічний виступ борідки має півкільцевий упор з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього хода упорної втулки до повного виходу із зачеплення щонайменше одного паза головки упорної втулки і щонайменше одного штифта-фіксатора. 2. Циліндровий замок підвищеної секретності з відповідним ключем за п. 1, який відрізняється тим, що має штифт, установлений через бурт упорної втулки з сторони головки перпендикулярно центральній осі корпусу і розміщений у наскрізному пазу циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вищевказаного штифта в наскрізному пазу, причому довжина цього переміщення обмежена довжиною наскрізного паза, упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена в просвердлину з різьбою, виконану з торця поворотного вала, між додатково введеною п'ятою з упором у штифт упорної втулки та гвинтом, установленим в просвердлину з різьбою з можливістю регулювання зусилля пружини за допомогою різьбового з'єднання, на зовнішній поверхні циліндрового бурта з торця поворотного вала виконані щонайменше два паза під кутом 90 з різьбою, запор зафіксований додатково введеним щонайменше одним гвинтом типу гужон, установленим перпендикулярно центральній осі до упору в один із вищевказаних пазів циліндрового бурта поворотного вала. 3. Циліндровий замок підвищеної секретності з відповідним ключем за пп. 1-2, який відрізняється тим, що хвостова частина напрямного ключа жорстко з'єднана з головкою поворотного вала штифтом, а щонайменше одне кільцеве заглиблення на внутрішніх стінках циліндрового стакана вставки виконане секторно. 11 UA 104008 U 12 UA 104008 U 13 UA 104008 U 14 UA 104008 U 15 UA 104008 U 16 UA 104008 U 17 UA 104008 U 18 UA 104008 U 19 UA 104008 U 20 UA 104008 U 21 UA 104008 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
