Способи надійної відправки керуючого сигналу

Номер патенту: 104656

Опубліковано: 25.02.2014

Автори: Ло Тао, Монтохо Хуан, Чень Ваньши, Гаал Питер

Є ще 16 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб ідентифікації допустимого ACK/NACK з множини ACK/NACK, що приймаються від UE на різних рівнях агрегування, який включає етапи, на яких:

- визначають те, що більше одного ACK/NACK прийнято від UE;

- ідентифікують рівень агрегування, що відповідає PDCCH низхідної лінії зв'язку, для якого UE передає множину ACK/NACK;

- декодують всі ACK/NACK, що приймаються від UE для всіх допустимих рівнів агрегування, які менші або дорівнюють рівню агрегування PDCCH низхідної лінії зв'язку;

- аналізують атрибути, асоційовані з кожним з декодованих ACK/NACK; і

- вибирають допустиме ACK/NACK з множини ACK/NACK щонайменше на основі проаналізованих атрибутів.

2. Спосіб за п. 1, в якому атрибути містять статистику співвідношення сигнал/шум (SNR), і ACK/NACK з найкращим SNR ідентифікується як допустиме ACK/NACK з множини декодованих ACK/NACK.

3. Спосіб за п. 1, в якому атрибути містять енергію передачі, так що ACK/NACK з найвищою енергією ідентифікується як допустиме ACK/NACK з множини декодованих ACK/NACK.

4. Пристрій бездротового зв'язку, що містить:

- запам'ятовуючий пристрій, який зберігає інструкції для визначення атрибутів множини ACK/NACK, що приймаються від UE у відповідь на PDCCH низхідної лінії зв'язку, що передається, і для вибору допустимого ACK/NACK з множини ACK/NACK щонайменше на основі атрибутів, асоційованих з множиною ACK/NACK, що приймаються; і

- процесор, з'єднаний з запам'ятовуючим пристроєм, конфігурований, щоб виконувати інструкції, збережені в запам'ятовуючому пристрої.

5. Машиночитаний носій, який містить комп'ютерну програму для ідентифікації допустимого ACK/NACK з множини ACK/NACK, що приймаються від UE на різних рівнях агрегування, причому програма містить:

- перший набір кодів для визначення того, що більше одного ACK/NACK прийнято від UE;

- другий набір кодів для ідентифікації рівня агрегування, що відповідає PDCCH низхідної лінії зв'язку, для якого UE передає множину ACK/NACK;

- третій набір кодів для декодування всіх ACK/NACK, що приймаються від UE для всіх допустимих рівнів агрегування, які менші або дорівнюють рівню агрегування PDCCH низхідної лінії зв'язку;

- четвертий набір кодів для аналізу атрибутів, асоційованих з кожним з декодованих ACK/NACK; і

- п'ятий набір кодів для вибору допустимого ACK/NACK з множини ACK/NACK щонайменше на основі проаналізованих атрибутів.

6. Пристрій для сприяння точному декодуванню PDCCH за допомогою UE, який містить:

- засіб для визначення числа ACK/NACK, що приймаються від UE;

- засіб для ідентифікації рівня агрегування, що відповідає PDCCH низхідної лінії зв'язку, для якого UE передало множину ACK/NACK;

- засіб для декодування всіх ACK/NACK, прийнятих від UE для всіх допустимих рівнів агрегування, які менші або дорівнюють рівню агрегування PDCCH низхідної лінії зв'язку;

- засіб для аналізу атрибутів, асоційованих з кожним з декодованих ACK/NACK; і

- засіб для вибору допустимого ACK/NACK з множини ACK/NACK щонайменше на основі проаналізованих атрибутів.

Текст

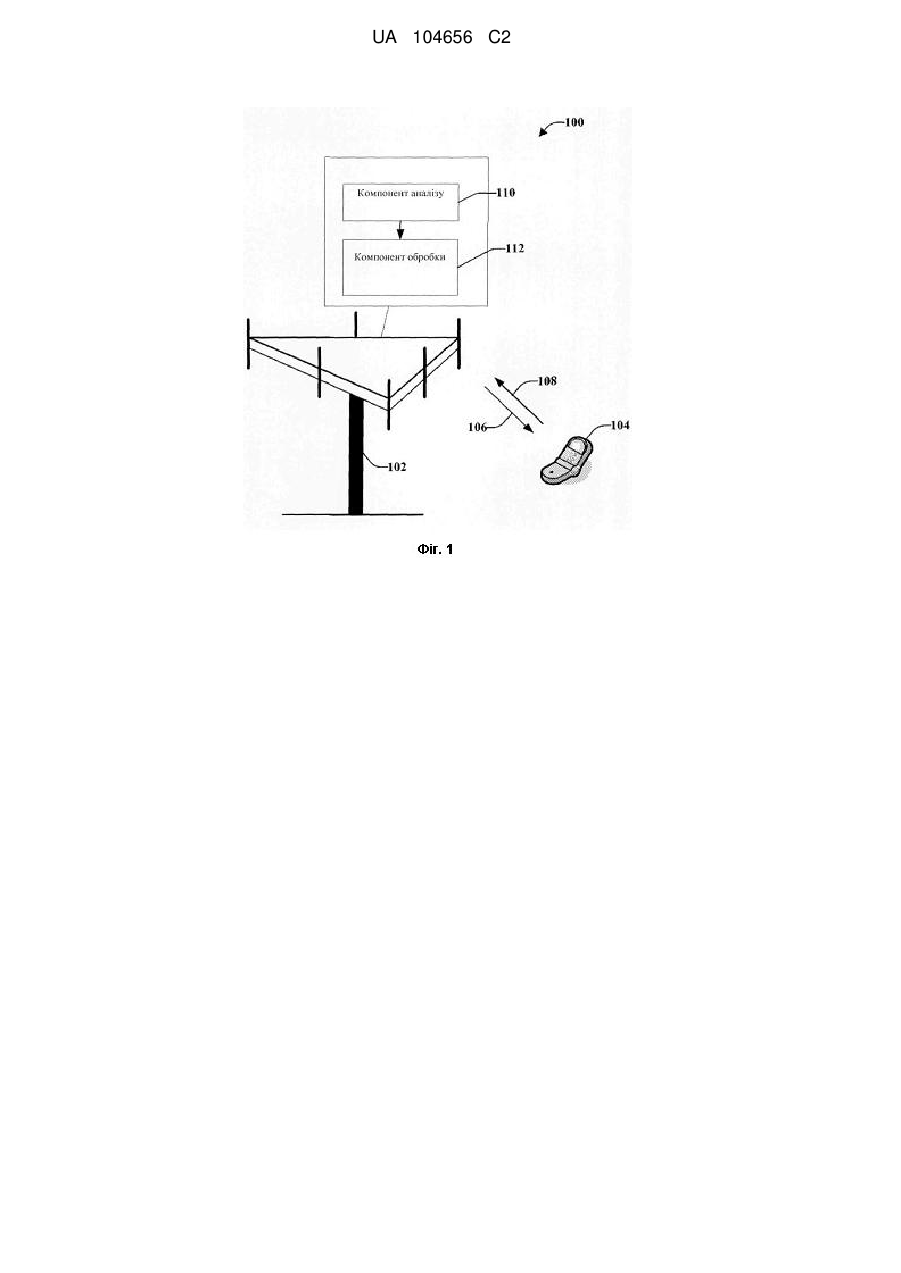

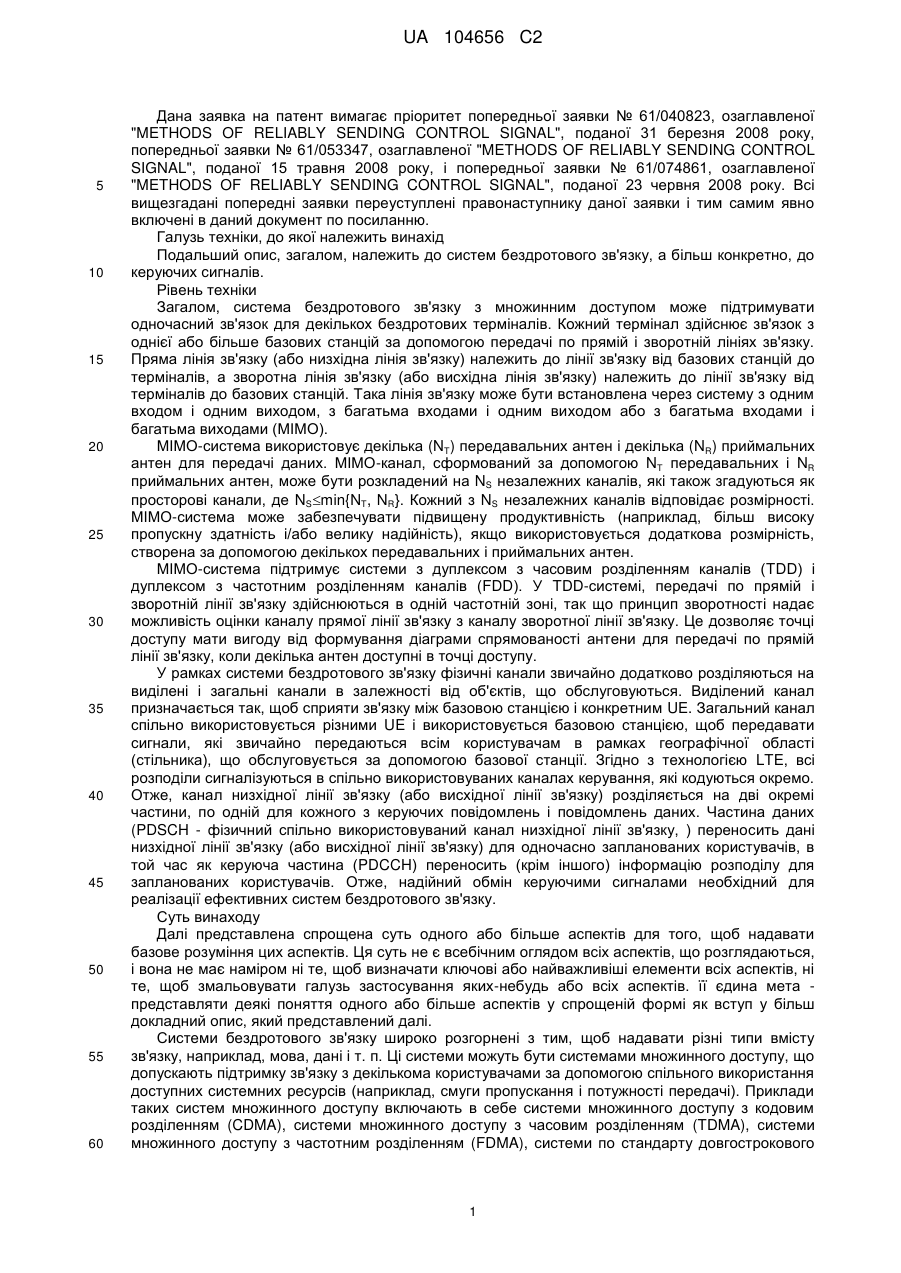

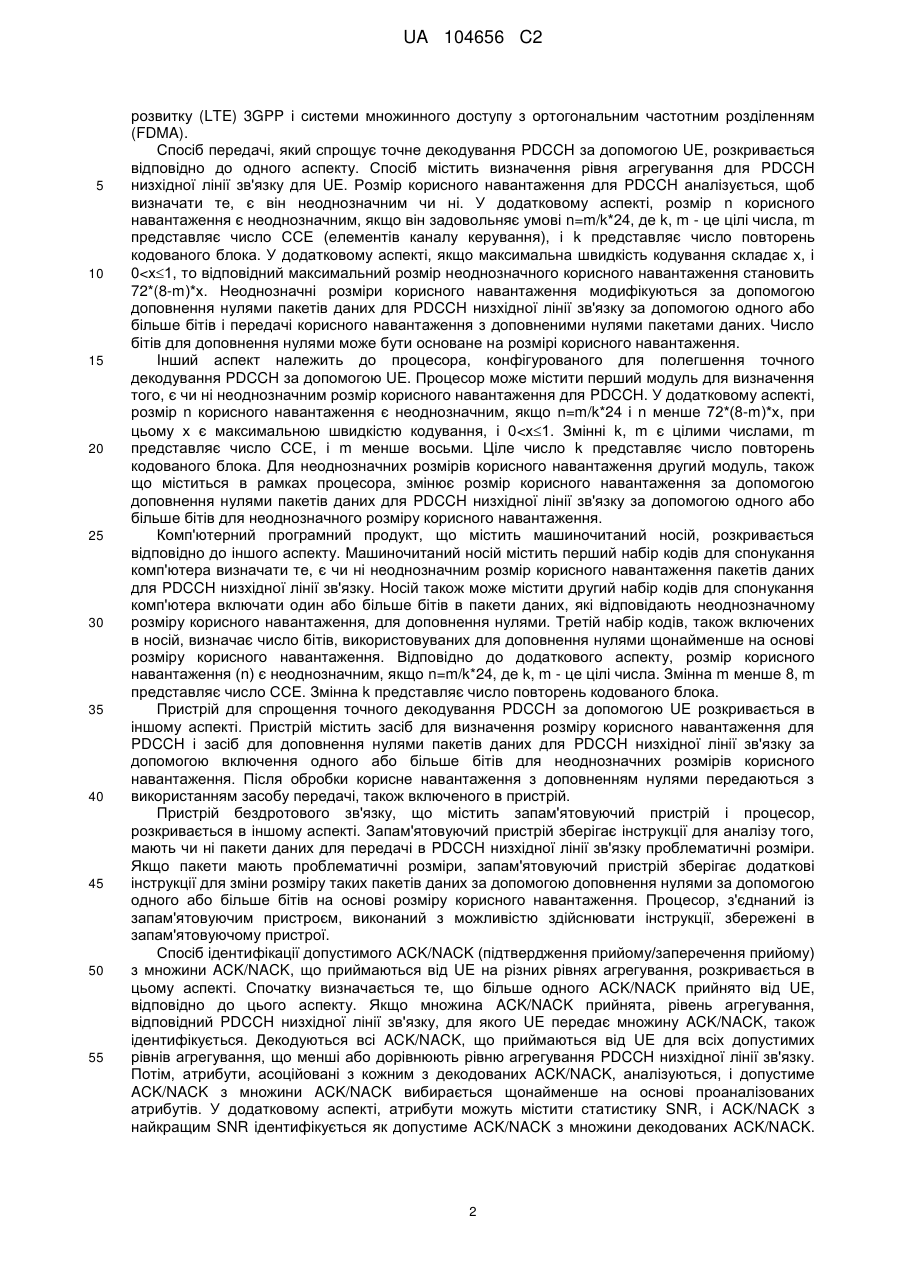

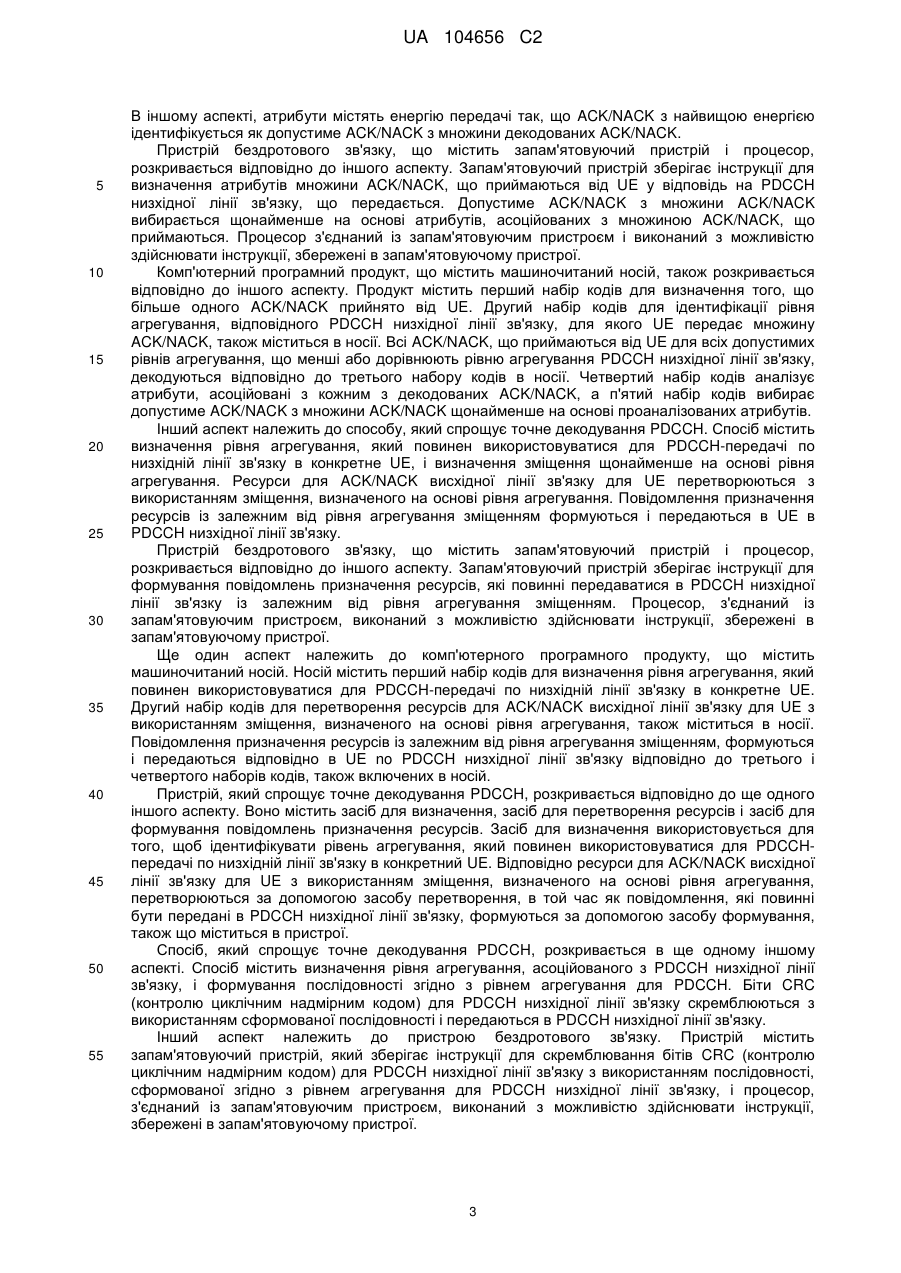

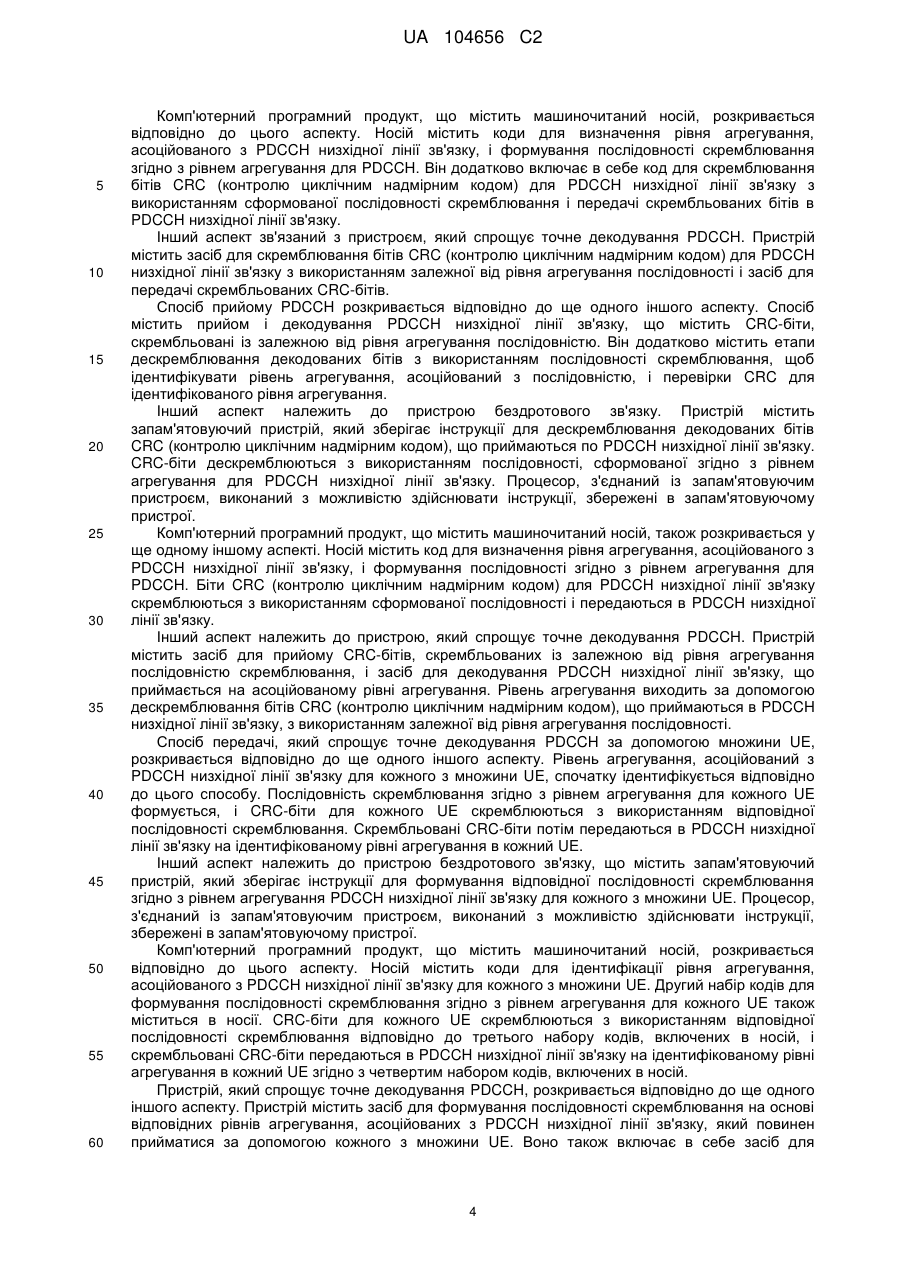

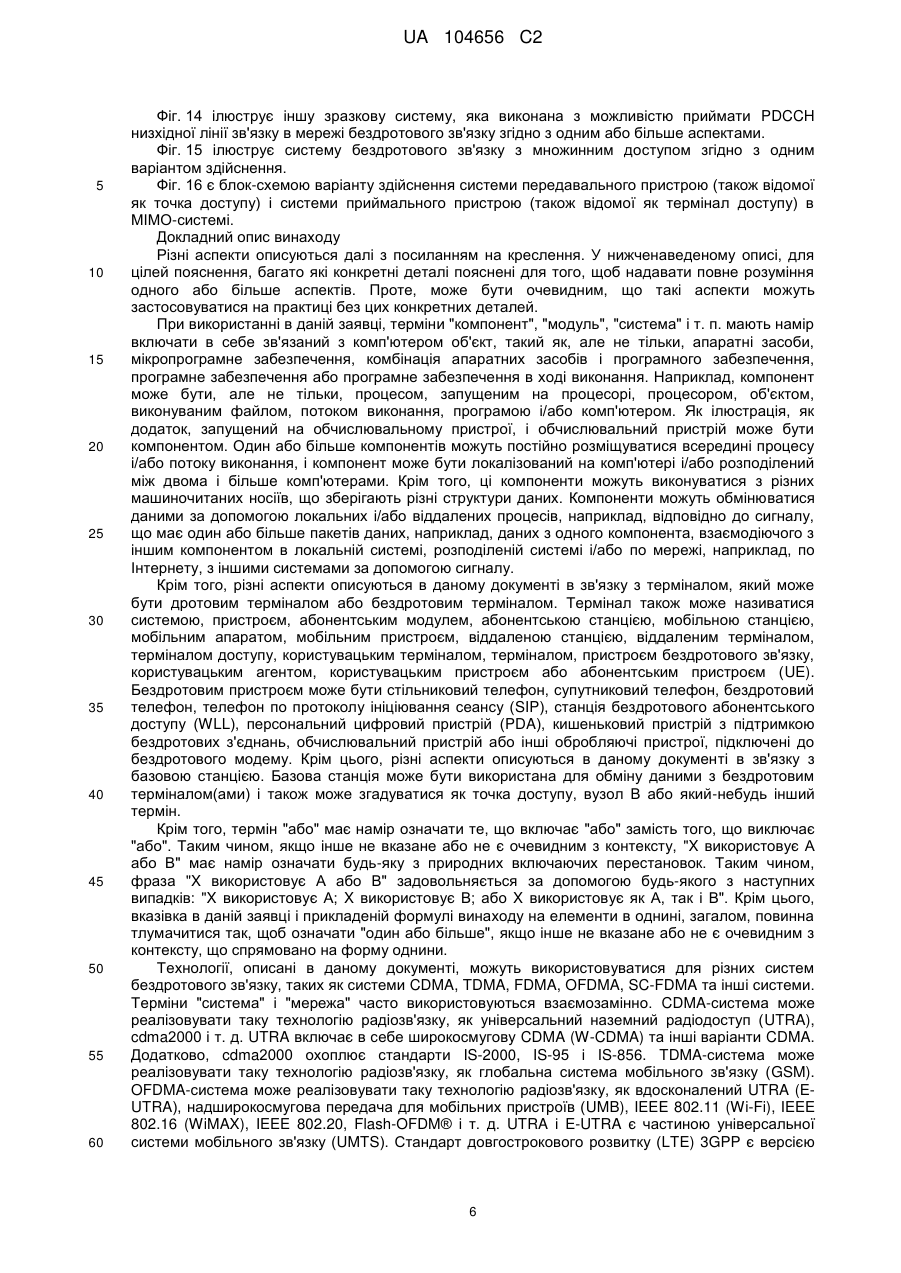

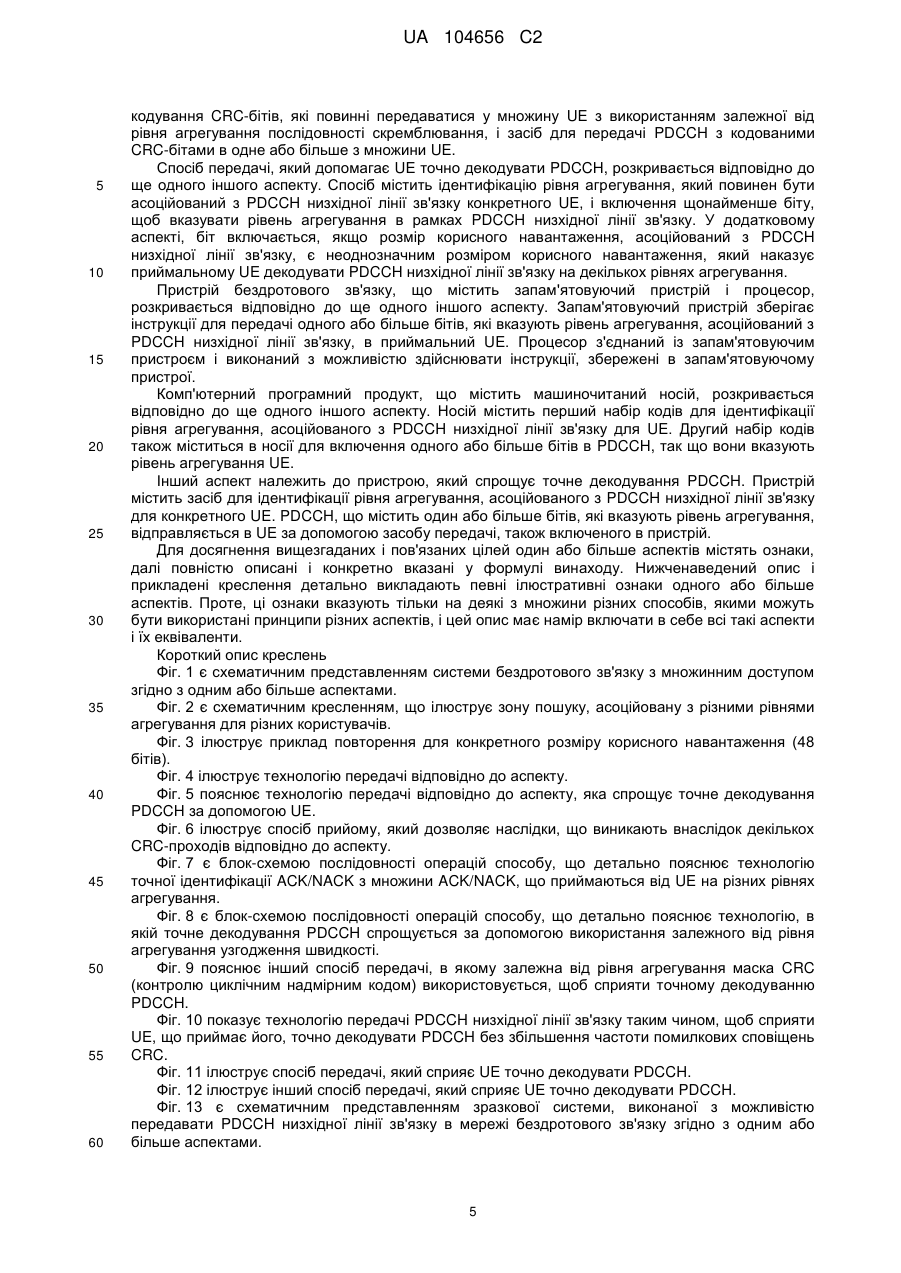

Реферат: PDCCH низхідної лінії зв'язку передається таким способом, який стримує UE від декодування PDCCH на декількох рівнях агрегування. Неоднозначні розміри корисного навантаження ідентифікуються і модифікуються через доповнення нулями за допомогою одного або більше бітів на основі розміру корисного навантаження. Послідовності скремблювання рівня агрегування можуть бути сформовані так, що приймальний UE може точно ідентифікувати рівень агрегування, на якому потрібно декодувати PDCCH. Біти індикатора, які сигналізують рівень агрегування в UE, також можуть бути включені в PDCCH. UA 104656 C2 (12) UA 104656 C2 UA 104656 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент вимагає пріоритет попередньої заявки № 61/040823, озаглавленої "METHODS OF RELIABLY SENDING CONTROL SIGNAL", поданої 31 березня 2008 року, попередньої заявки № 61/053347, озаглавленої "METHODS OF RELIABLY SENDING CONTROL SIGNAL", поданої 15 травня 2008 року, і попередньої заявки № 61/074861, озаглавленої "METHODS OF RELIABLY SENDING CONTROL SIGNAL", поданої 23 червня 2008 року. Всі вищезгадані попередні заявки переуступлені правонаступнику даної заявки і тим самим явно включені в даний документ по посиланню. Галузь техніки, до якої належить винахід Подальший опис, загалом, належить до систем бездротового зв'язку, а більш конкретно, до керуючих сигналів. Рівень техніки Загалом, система бездротового зв'язку з множинним доступом може підтримувати одночасний зв'язок для декількох бездротових терміналів. Кожний термінал здійснює зв'язок з однієї або більше базових станцій за допомогою передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена через систему з одним входом і одним виходом, з багатьма входами і одним виходом або з багатьма входами і багатьма виходами (МІМО). МІМО-система використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. МІМО-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також згадуються як просторові канали, де NSmin{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. МІМО-система може забезпечувати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або велику надійність), якщо використовується додаткова розмірність, створена за допомогою декількох передавальних і приймальних антен. МІМО-система підтримує системи з дуплексом з часовим розділенням каналів (TDD) і дуплексом з частотним розділенням каналів (FDD). У TDD-системі, передачі по прямій і зворотній лінії зв'язку здійснюються в одній частотній зоні, так що принцип зворотності надає можливість оцінки каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це дозволяє точці доступу мати вигоду від формування діаграми спрямованості антени для передачі по прямій лінії зв'язку, коли декілька антен доступні в точці доступу. У рамках системи бездротового зв'язку фізичні канали звичайно додатково розділяються на виділені і загальні канали в залежності від об'єктів, що обслуговуються. Виділений канал призначається так, щоб сприяти зв'язку між базовою станцією і конкретним UE. Загальний канал спільно використовується різними UE і використовується базовою станцією, щоб передавати сигнали, які звичайно передаються всім користувачам в рамках географічної області (стільника), що обслуговується за допомогою базової станції. Згідно з технологією LTE, всі розподіли сигналізуються в спільно використовуваних каналах керування, які кодуються окремо. Отже, канал низхідної лінії зв'язку (або висхідної лінії зв'язку) розділяється на дві окремі частини, по одній для кожного з керуючих повідомлень і повідомлень даних. Частина даних (PDSCH - фізичний спільно використовуваний канал низхідної лінії зв'язку, ) переносить дані низхідної лінії зв'язку (або висхідної лінії зв'язку) для одночасно запланованих користувачів, в той час як керуюча частина (PDCCH) переносить (крім іншого) інформацію розподілу для запланованих користувачів. Отже, надійний обмін керуючими сигналами необхідний для реалізації ефективних систем бездротового зв'язку. Суть винаходу Далі представлена спрощена суть одного або більше аспектів для того, щоб надавати базове розуміння цих аспектів. Ця суть не є всебічним оглядом всіх аспектів, що розглядаються, і вона не має наміром ні те, щоб визначати ключові або найважливіші елементи всіх аспектів, ні те, щоб змальовувати галузь застосування яких-небудь або всіх аспектів. її єдина мета представляти деякі поняття одного або більше аспектів у спрощеній формі як вступ у більш докладний опис, який представлений далі. Системи бездротового зв'язку широко розгорнені з тим, щоб надавати різні типи вмісту зв'язку, наприклад, мова, дані і т. п. Ці системи можуть бути системами множинного доступу, що допускають підтримку зв'язку з декількома користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, смуги пропускання і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи по стандарту довгострокового 1 UA 104656 C2 5 10 15 20 25 30 35 40 45 50 55 розвитку (LTE) 3GPP і системи множинного доступу з ортогональним частотним розділенням (FDMA). Спосіб передачі, який спрощує точне декодування PDCCH за допомогою UE, розкривається відповідно до одного аспекту. Спосіб містить визначення рівня агрегування для PDCCH низхідної лінії зв'язку для UE. Розмір корисного навантаження для PDCCH аналізується, щоб визначати те, є він неоднозначним чи ні. У додатковому аспекті, розмір n корисного навантаження є неоднозначним, якщо він задовольняє умові n=m/k*24, де k, m - це цілі числа, m представляє число ССЕ (елементів каналу керування), і k представляє число повторень кодованого блока. У додатковому аспекті, якщо максимальна швидкість кодування складає х, і 0

Дивитися

Додаткова інформація

Автори англійською

Chen, Wanshi, Luo, Tao, Montojo, Juan, Gaal, Peter

Автори російською

Чень Ваньши, Ло Тао, Монтохо Хуан

МПК / Мітки

МПК: H04W 72/00

Мітки: надійної, керуючого, сигналу, способи, відправки
