Знаряддя для орудування над матеріалом, таким як сніг, лід, пісок, сіль, ґрунт, гравій, бетон, рослинність, сміття й таке інше, що лежить на поверхні

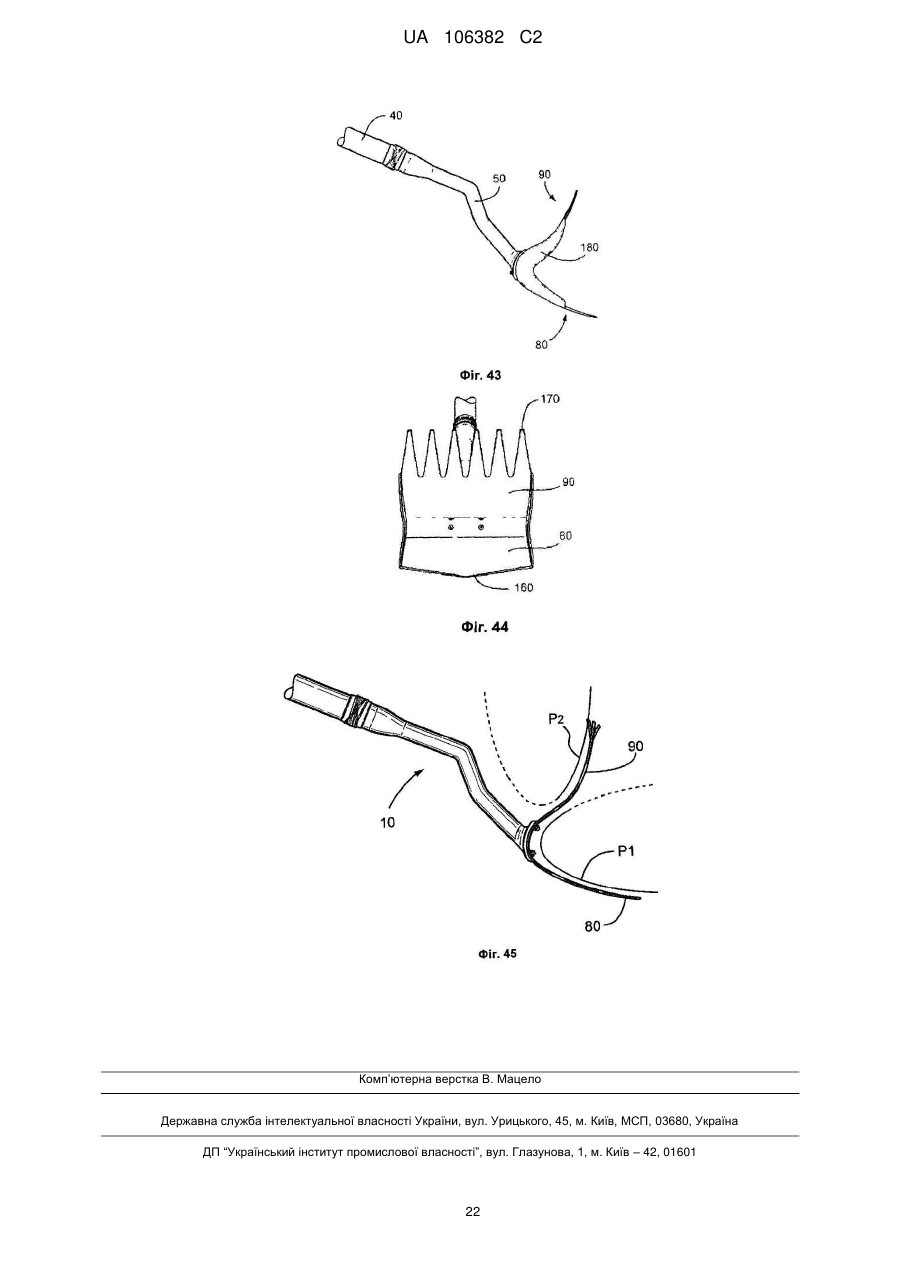

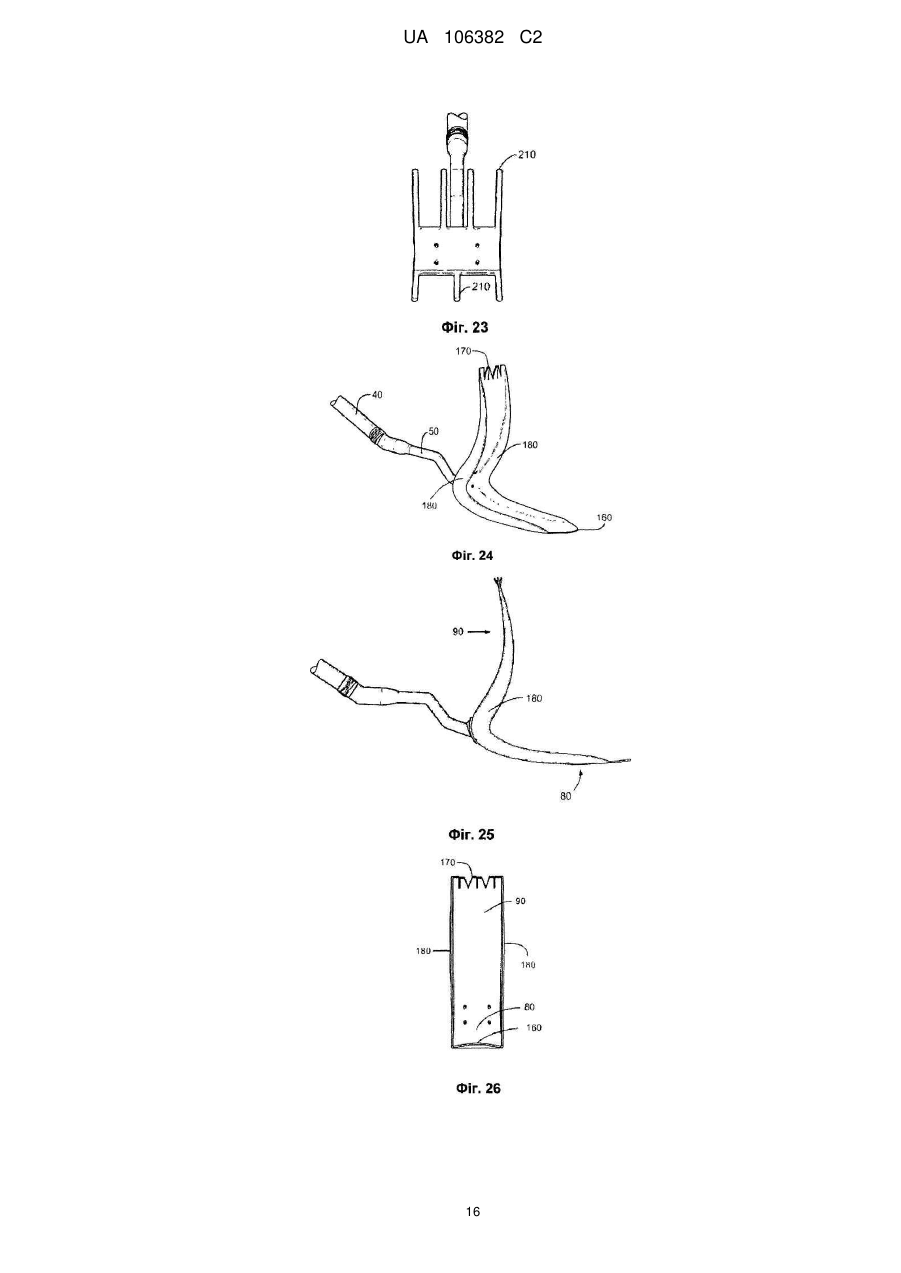

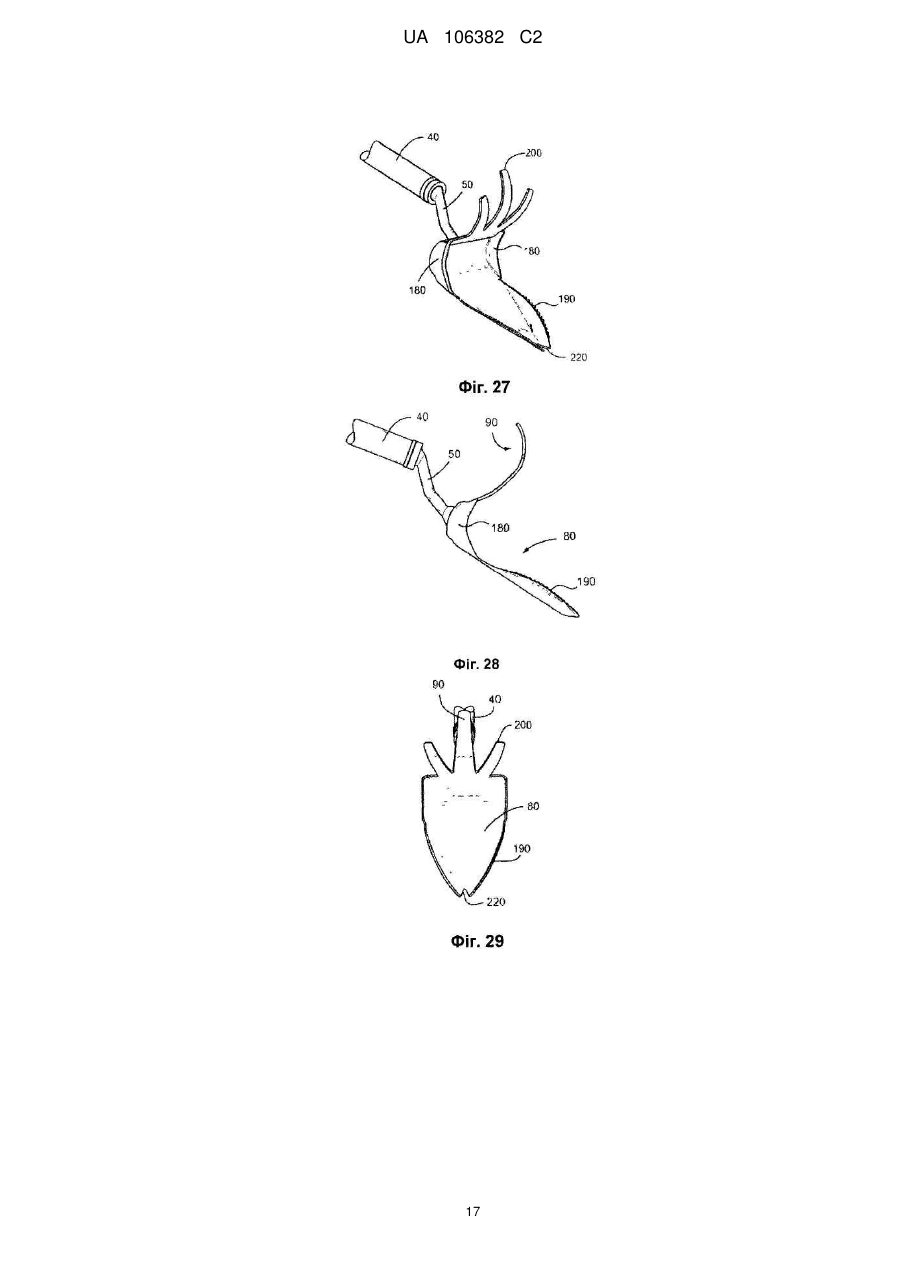

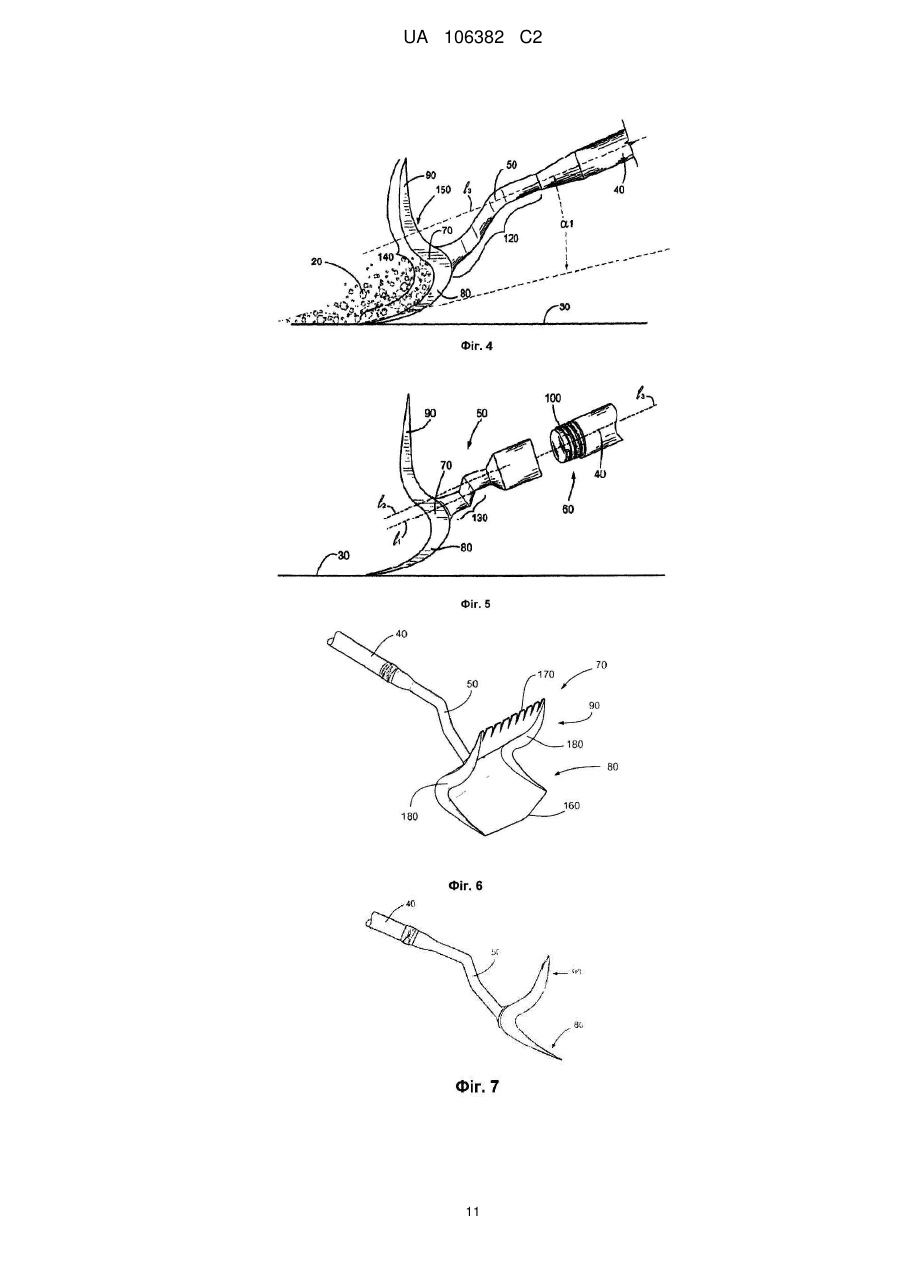

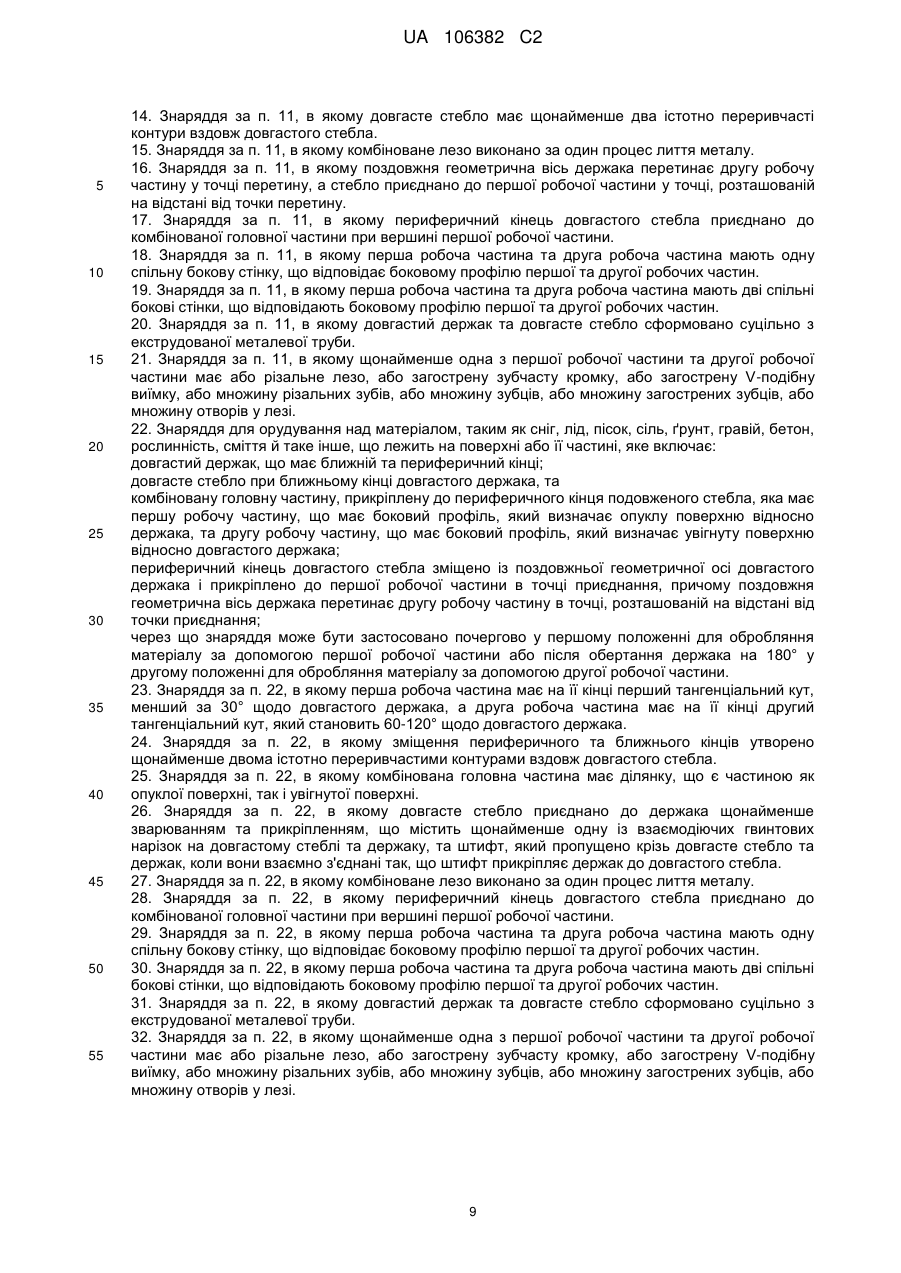

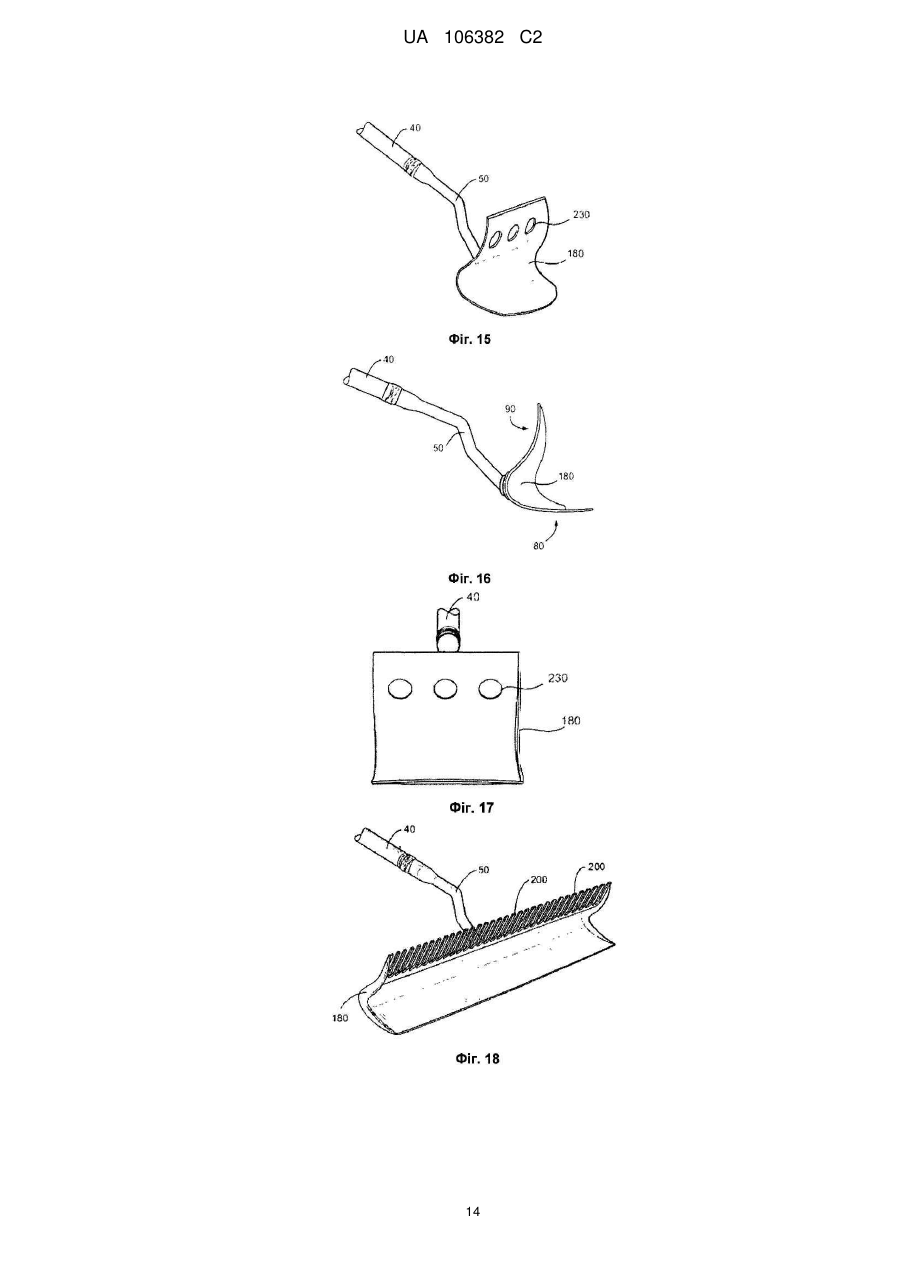

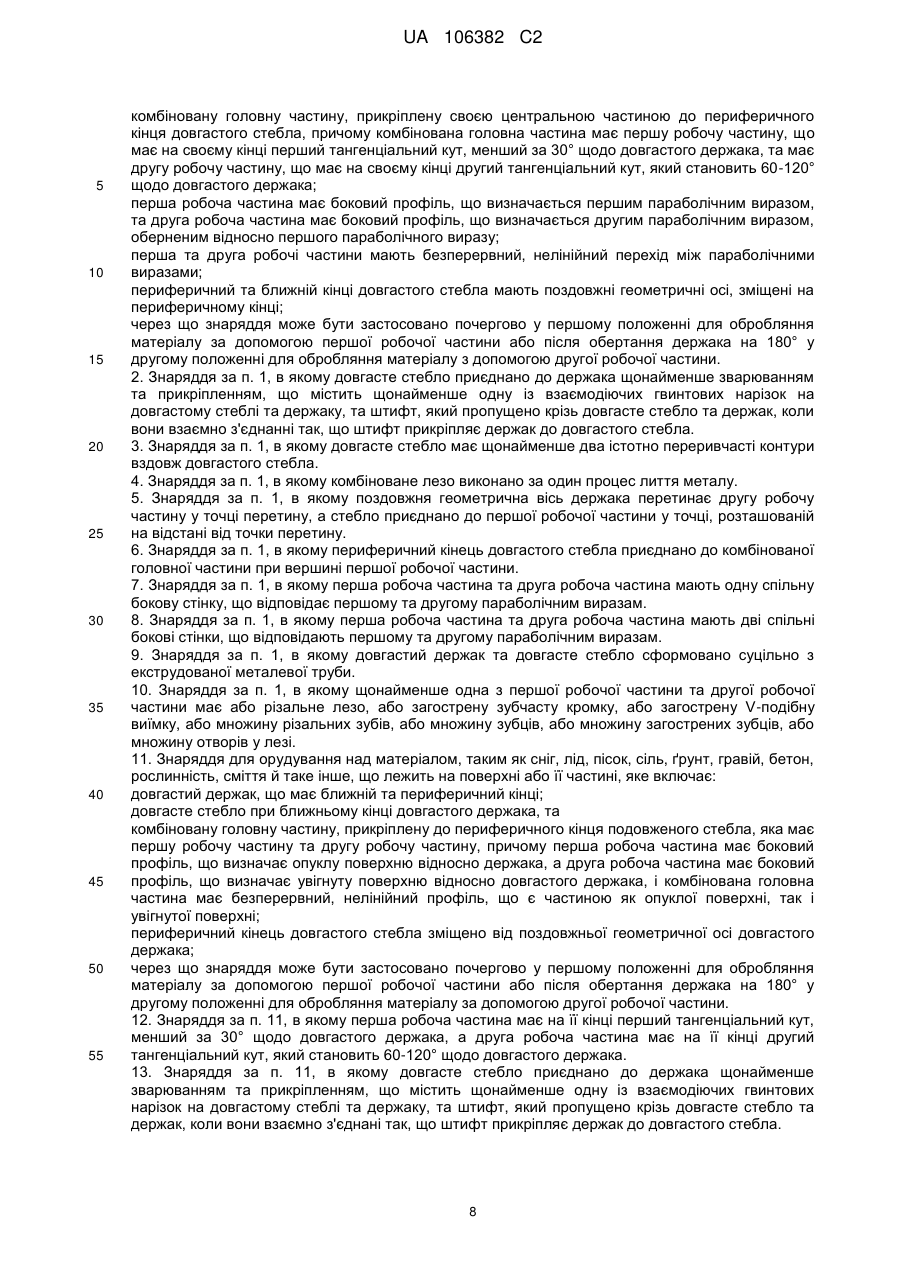

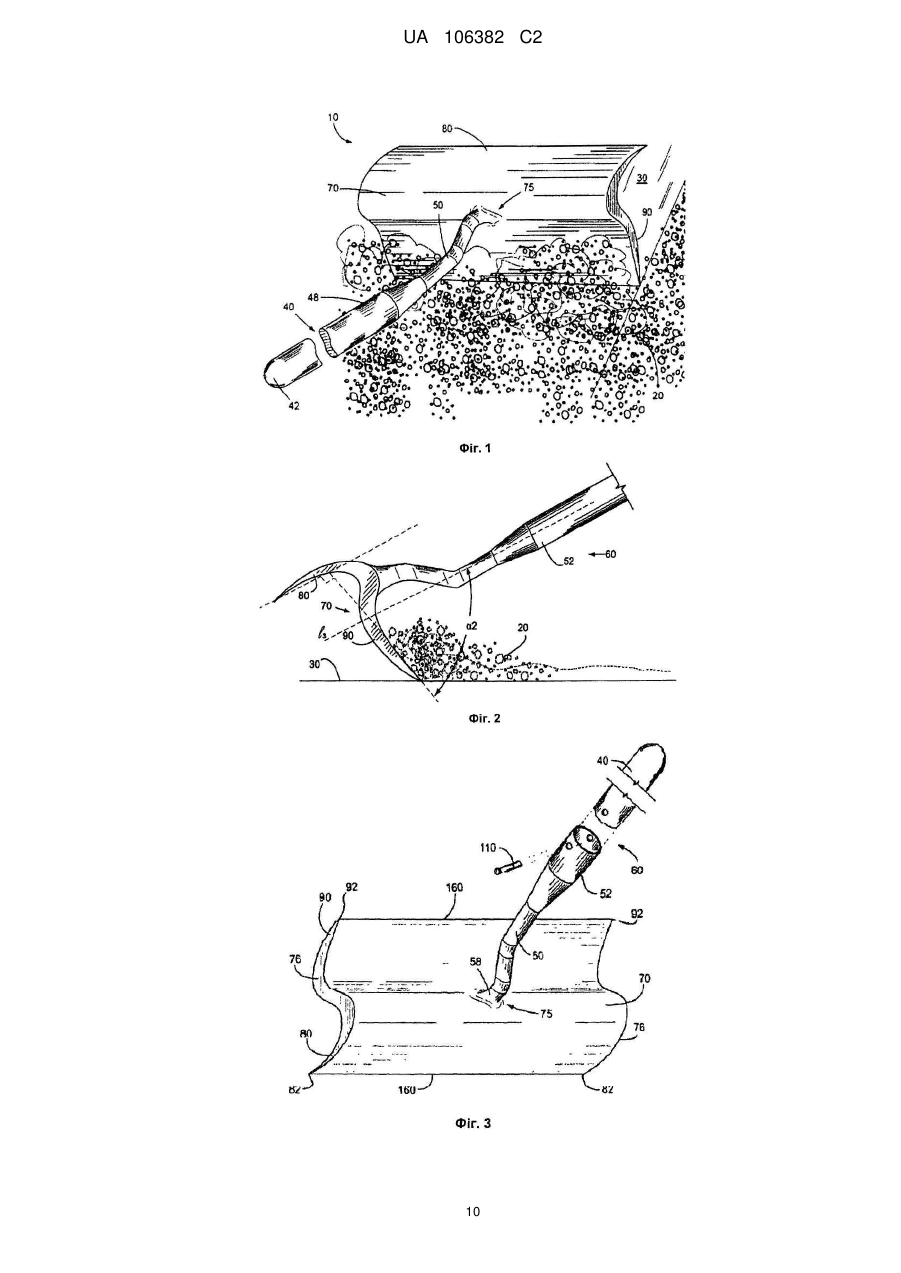

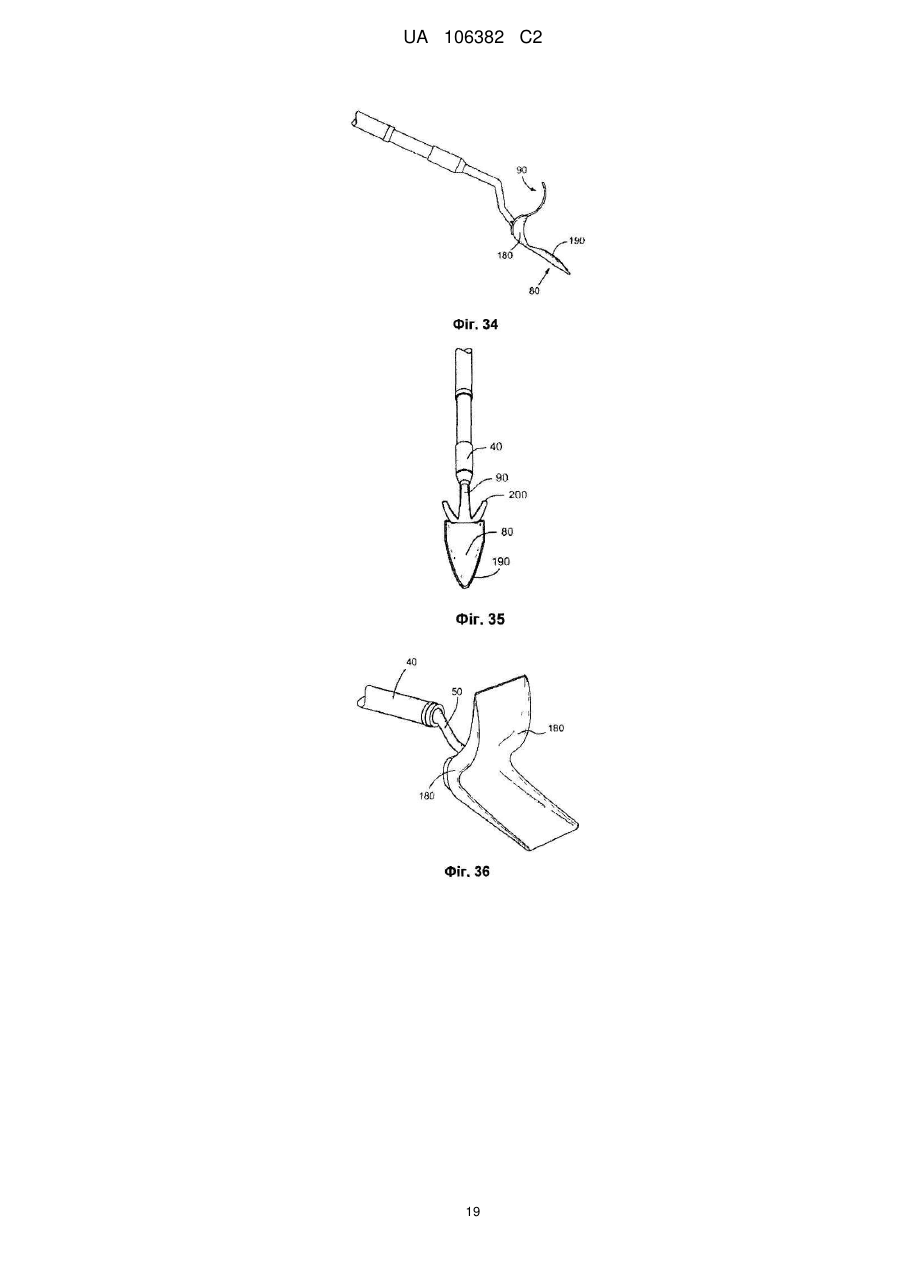

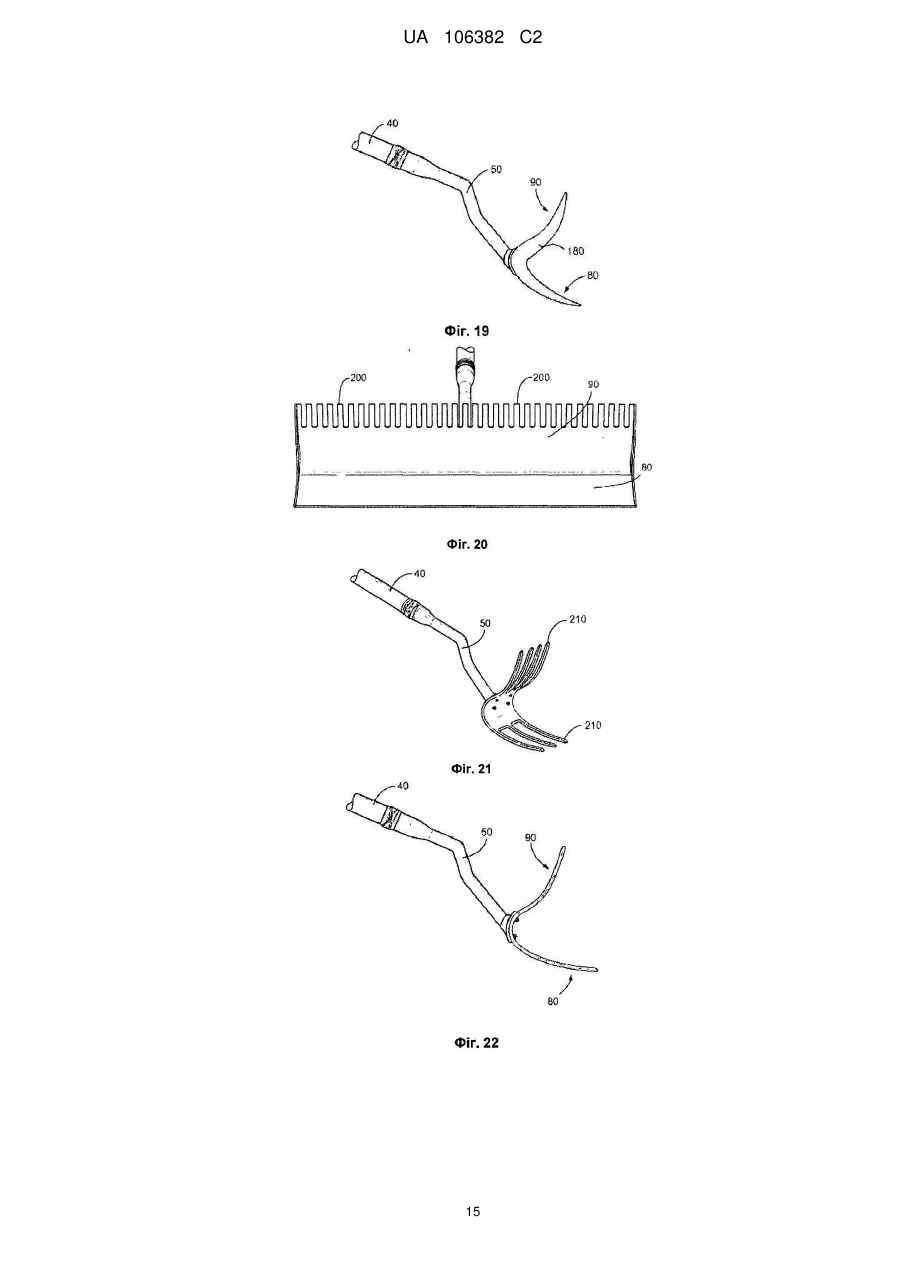

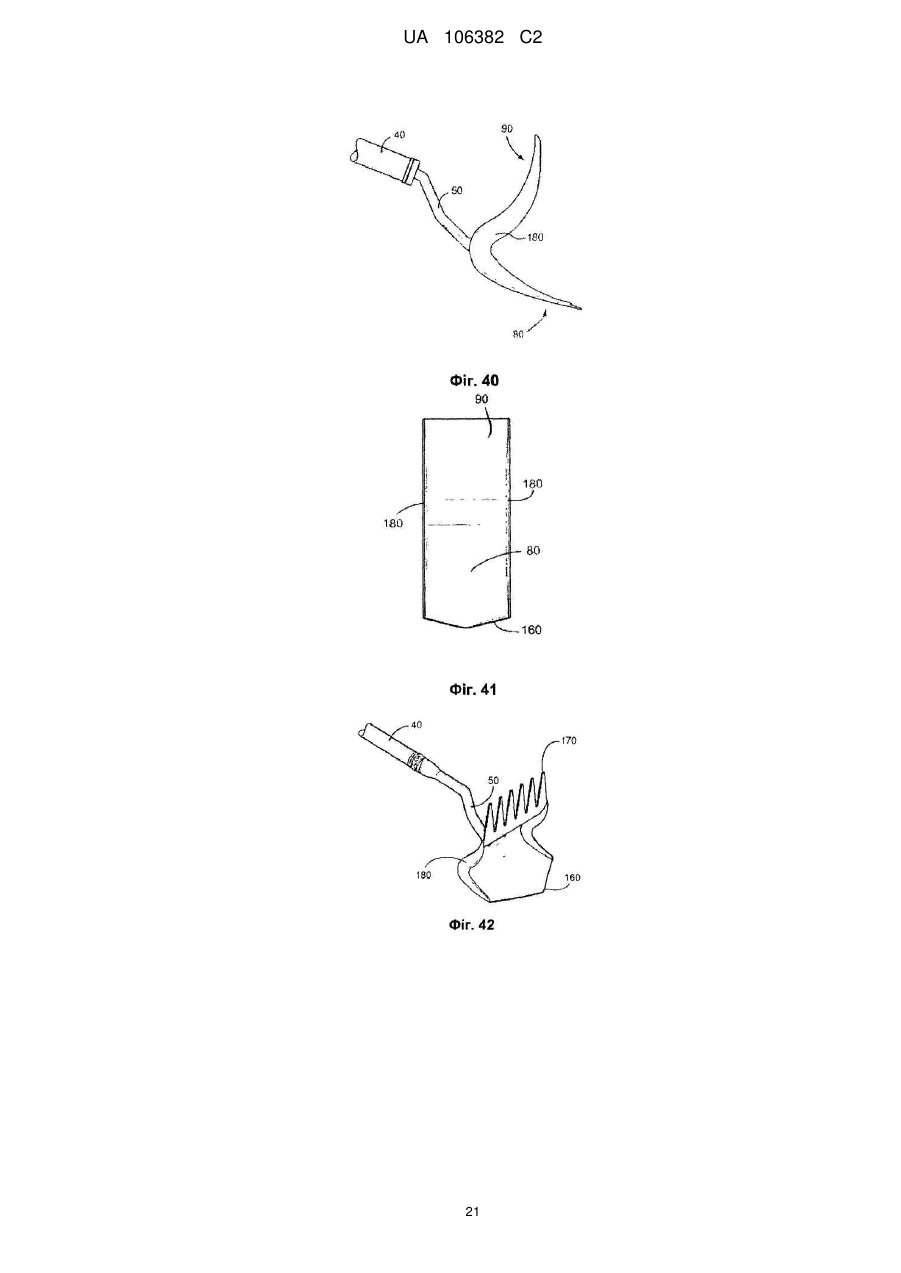

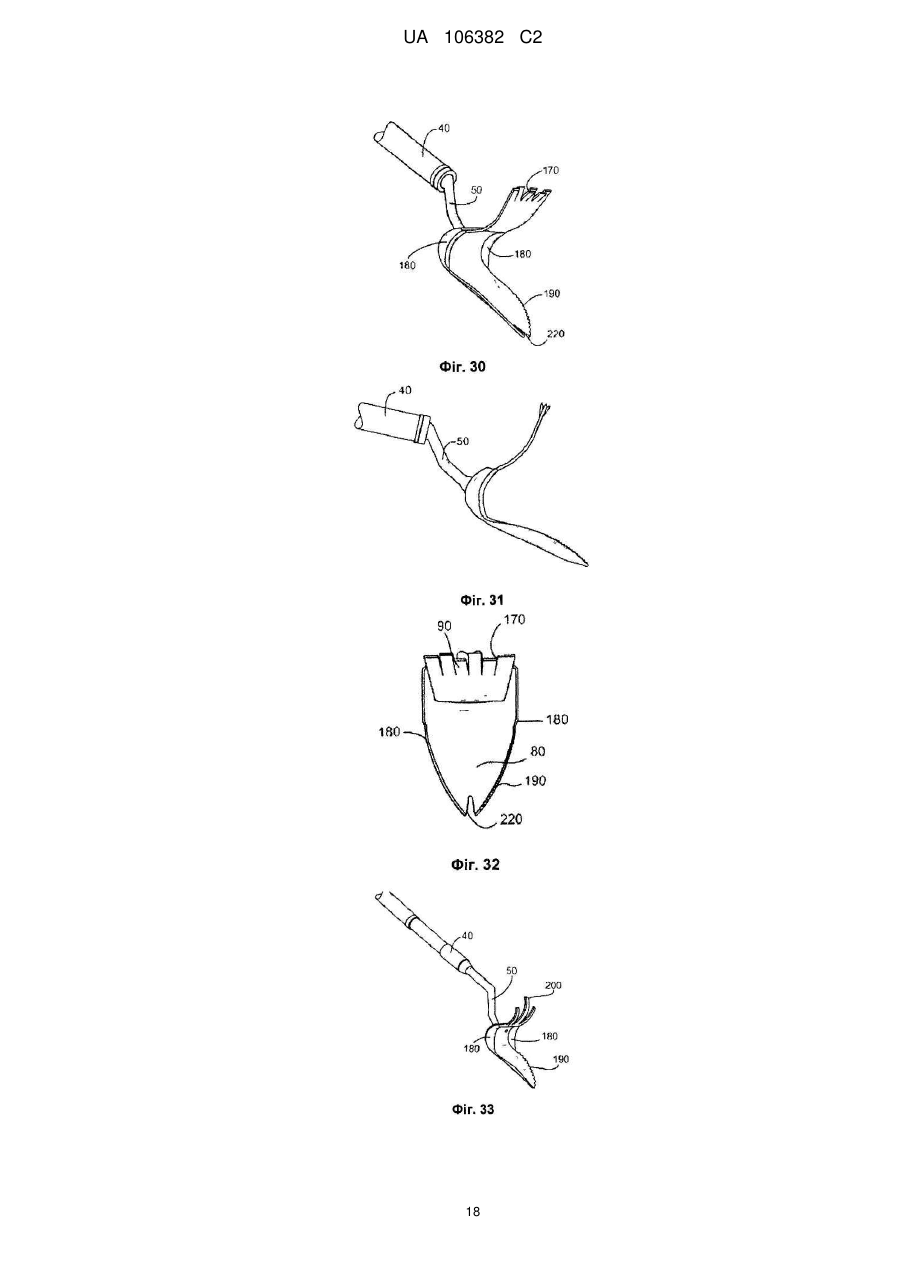

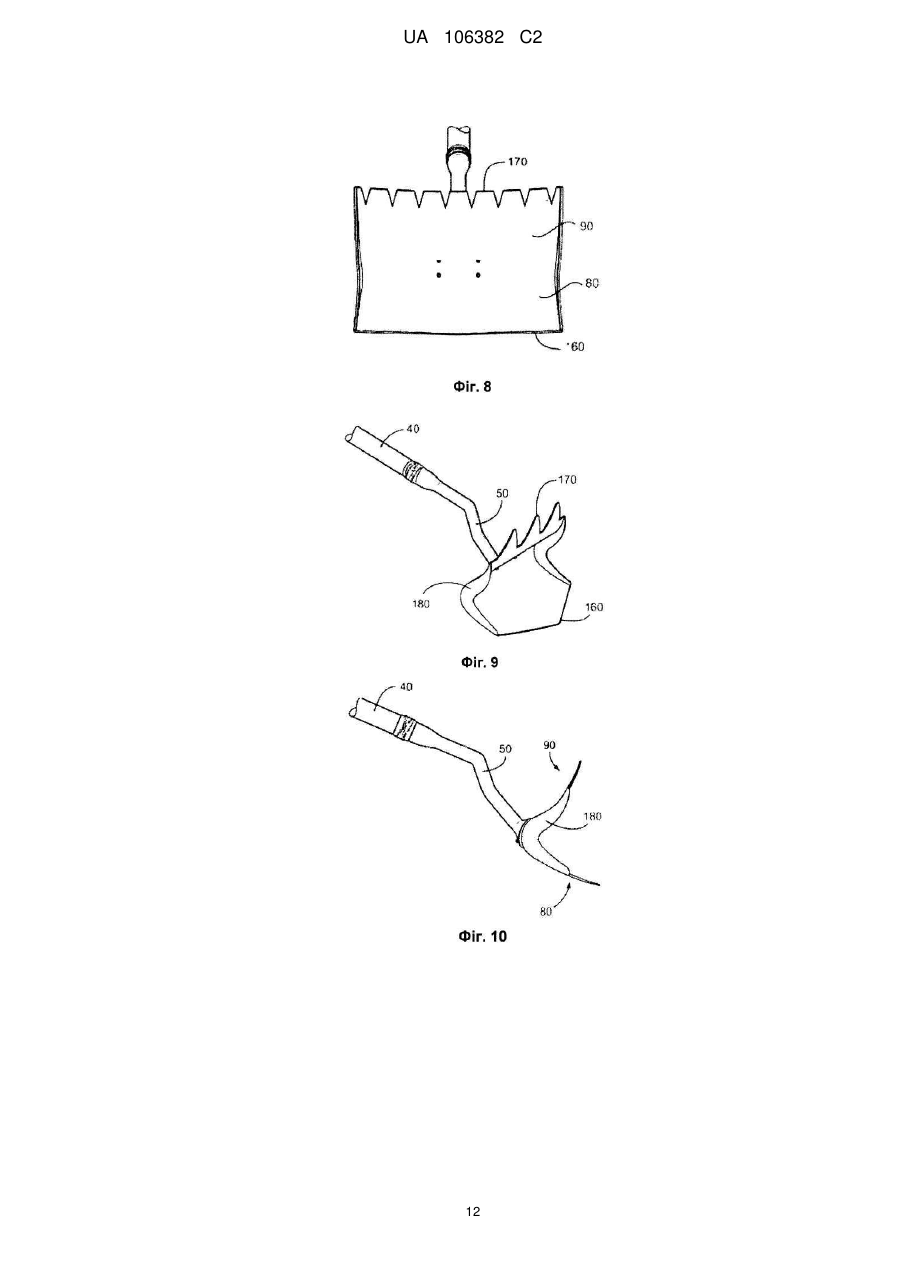

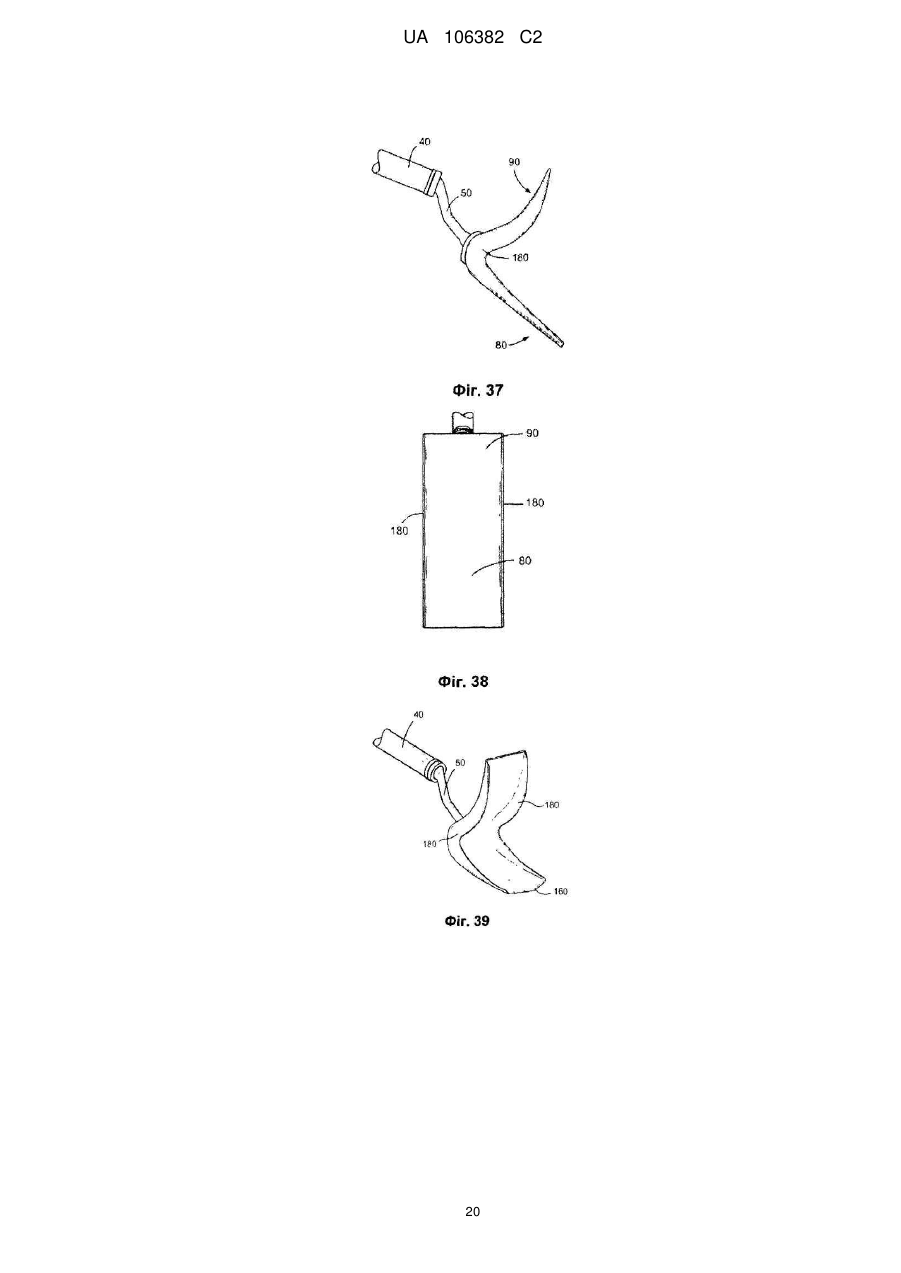

Реферат: Цей винахід стосується знаряддя для орудування над матеріалом, таким як сніг, лід, пісок, сіль, ґрунт, гравій, бетон, рослинність, сміття й таке інше, що лежить на поверхні. Знаряддя має довгастий держак, довгасте стебло, та складену лезову головку. Держак приєднано до ближнього кінця довгастого стебла та складене лезо закріплюють до віддаленого кінця довгастого стебла. Знаряддя здатне штовхати та тягти матеріали одним з двох різців. Лезо складеної головки має перший різець, загалом придатний для перелопачування та риття, та другий різець, придатний для розколювання та зіскоблювання. Користуючись знаряддям у положенні перелопачування/риття досягають трамбування, стискання та вирівнювання. Конструкція знаряддя розроблена для витримки дії сил при агресивній та багаторазовій експлуатації. UA 106382 C2 (12) UA 106382 C2 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід належить до знарядь орудувати над матеріалом, таким як сніг, лід, пісок, сіль, ґрунт, гравій, бетон, рослинність, сміття й таке інше, що лежить на поверхні, далі "знаряддя орудувати над матеріалом" та переважно до комбінованого знаряддя. З рівня техніки добре відомі комбіновані лопати для снігу. Наприклад Патент США 1260276 В.Г. Міллера від 19.03.1918 описує такий пристрій. Такі пристрої призначено для переміщення снігу до бажаного розташування. Однак, незважаючи на розробку багатьох способів комбінування лопат для снігу, ці способи часто мають суттєві недоліки. Патент США 3222699 Л.Л. Цайсіґа від 14.12.1965 описує лопату для снігу з встановленим у держаку розколювачем льоду. Пристрій Цайсіґа є ефективним як лопата та розколювач льоду. Однак, пристрій Цайсіґа має незручність, що розколювач льоду розташований на ручці лопати та пристрій повинен бути повністю перевернутий при використанні. При використанні, держак буде ставати вологим та забрудненим і це не є ідеальним поєднанням двох пристроїв. Крім того, пристрій Цайсіґа віднімає час на перевертання та потребує двох різних технологій кріплення держака. Тому, необхідним є пристрій, який не повинен бути перевернутим від початку до кінця при використанні. Крім того, необхідний пристрій був би здатним до швидкої та легкої зміни з положення перелопачування до положення ламання льоду. Також, необхідний пристрій забезпечив би зручний та ергономічний кут держака при використанні. Патент США 1260276 В.Г. Міллера, від 19.03.1918 також описує лопату для снігу та розколювач льоду. Пристрій Міллера описує приєднання леза розколювача льоду на кінці лопати. Цей підхід запобігає проблемі перевертання знаряддя від початку до кінця та зберігає держак від його становлення вологим та забрудненим. Однак, цей підхід має недолік використання окремого приєднання, яке повинно бути додано або вилучено в залежності від потреб користувача. Також, приєднання розколювача розроблено для використання головним чином при вертикальному зворотно-поступальному русі, передаючи впливу від ламання льоду в основному вертикально на держак знаряддя. Тому, є необхідність у пристрої, який не потребує окремого приєднання для кожної функції. Крім того, необхідний пристрій де конструкція функції розколювача льоду, запобігає прямій передачі впливу на держак та обмежує вплив повторювального руху при ламанні льоду. Дві опубліковані заявки описують поєднання лопат для снігу, які вироблені суцільними та не потребують приєднань. Заявка США 2006/0197349, заявника Давеса, опублікована 07.09.2006 описує поєднання лопати для снігу та очищувача снігу. Заявка США 2009/0051180 Марліна, опублікована 26.02.2009, описує знаряддя для прибирання снігу шляхом штовхання та згрібання снігу. Однак, жодний з цих пристроїв не забезпечує здатність до агресивного та багаторазового риття та рубання снігу, ущільненого снігу, льоду, грязі та подібного. Вони є підходящими для їх розробленої функції: штовхання та тягнення снігу, що недавно випав, але вони безумовно не розроблені та не розкривають конструкцію для протидії енергійному риттю та розколюванню у силовій та повторювальній манері. Тому, є необхідність у пристрої, який крім забезпечення функцій штовхання та тягнення, додатково включає складену конструкцію, що є суцільної та міцної для витримки напружень та сил при агресивному та багаторазовому ритті та розколюванні, найбільш часто пов'язаного з обробкою та видаленням снігу, ущільненого снігу, льоду, бруду та подібного. В моїй попередньо поданій заявці, я описав комбіноване знаряддя, яке долає вищевказані недоліки та, особливо добре підходяще для обробки снігу та видаленняльоду. Було знайдено, що деякі із особливостей описаних там, застосовані до значно більшого діапазону знарядь для обробки із різних матеріалів та застосувань для обробки. Також, додаткові варіанти та важливі відміни описані у представленій заявці. Тому, є необхідність у пристрої, який не потребує перевертання від початку до кінця при використанні. Крім того, необхідний пристрій був би здатний до швидкої та легкої зміни від положення перелопачування до положення ламання льоду. Також, необхідний пристрій, забезпечує зручний та ергономічний кут держака при використанні. Є необхідність у пристрої, який не потребує окреме приєднання для кожної функції. Ясно, що є потреба у пристрої де конструкція розколювача льоду або деталі скребка, запобігає прямій передачі впливу на держак та обмежує вплив на користувача повторювального руху при ламанні льоду. Додатково, необхідний пристрій буде забезпечувати функції перелопачування, штовхання та тягнення снігу та включає конструкцію для розколювання льоду, та стійкість до протидії силам багаторазового розколювання льоду. Такий необхідний винахід був би використаний у широкому діапазоні різних видів матеріалів та застосувань. Представлений винахід досягає цих цілей. Представлений пристрій є знаряддям орудувати над матеріалом, що лежить на поверхні. Знаряддя включає довгастий держак, що має ближній та периферичний кінці. Подовжений держак має засіб для приєднання до держака на його ближньому кінці. 1 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 60 Комбіновану головну частину закріплено у її центральній частині на периферичному кінці довгастого держака. Комбіноване лезо має першу робочу частину, придатну до перелопачування, риття або подібного, коли першу робочу частину застосовують при куті не меншому ніж приблизно 30 градусів по відношенню до поверхні, перша робоча частина має перший тангенціальний кут менший ніж 30 градусів по відношенню до довгастого держака. Комбіноване лезо має другу робочу частину, придатну до розколювання або зіскоблювання та подібного коли другу робочу частину застосовують з кутом більшим, ніж приблизно 60 градусів по відношенню до поверхні, та друга робоча частина має другий тангенціальний кут, що становить від 60 до 120 градусів по відношенню до довгастого держака. Знаряддя можливо застосовувати взагалі почергово і тягнути матеріал. Держак витримують взагалі під тим самим кутом по відношенню до поверхні, але обертається, щоб почергово дозволити або першій робочій частині взагалі бути застосовною тангенціально до поверхні, або дозволити другій робочій частині взагалі бути використаною ортогонально до поверхні. Можуть бути вибрані різні форми першої та другої робочої частини. Наприклад, перша робоча частина може включати ріжуче лезо, а друга робоча частина може включати множину ріжучих зубців. Кожна робоча частина може включати одну або дві спільні бокові стінки. Перша робоча частина може включати щонайменше одну загострену зубчату кромку для різання, та може мати форму загостреної V-подібної виїмки. Друга робоча частина може включати множину зубців. Заявлений винахід є знаряддям, що не потребує перевертання від початку до кінця під час користування, знаряддя не потребує окремого приєднання для кожної функції. Представлений пристрій може швидко та легко обертатися від положення перелопачування/риття до положення розколювання/зіскоблювання. Описане знаряддя забезпечує функцію штовхання та тягнення як у положенні перелопачування/риття так і у положенні розколювання/зіскоблювання. Функції та корисні ефекти трамбування, стискання та вирівнювання досягаються при дії знаряддя у положенні перелопачування/риття. Конструкція є достатньо міцною для витримки напружень та сил при агресивній та багаторазовій експлуатації. Конструктивна ознака розколювання/зіскоблювання запобігає прямій передачі впливу на держак та таким чином обмежує фізичне навантаження на користувача протягом повторювального руху. Крім того, пристрій забезпечує зручне та ергономічне корегування кута держака при використанні. Інші особливості та переваги представленого винаходу стануть очевидними з наступного більш детального опису, взятого у поєднанні з супроводжувальними зображеннями, яки ілюструють, з допомогою прикладу, принципи винаходу. Фіг. 1 – перспектива першого варіанту виконання винаходу, що ілюструє знаряддя, орудувати над матеріалом на поверхні другою робочою частиною; Фіг. 2 – бокова вертикальна проекція іншого варіанту виконання винаходу; Фіг. 3 – перспектива винаходу у частково розібраному стані, що ілюструє штифт довгастого стебла, довгастого держака та комбінованої головної частини; Фіг. 4 – бокова вертикальна проекція винаходу у положенні перелопачування першою робочою частиною; Фіг. 5 – бокова вертикальна проекція знаряддя у частково розібраному стані, що ілюструє взаємодіючу гвинтову різьбу на довгастому держаку та стеблі, та ілюструє переривчасті контури вздовж довгастого стебла; Фіг. 6 – перспектива варіанту виконання винаходу - "невеличка зворотна лопата"; Фіг. 7 – права бокова вертикальна проекція варіанту виконання за Фіг. 6, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 8 – фронтальна вертикальна проекція варіанту виконання за Фіг. 6; Фіг. 9 – перспектива варіанту виконання винаходу - "компактна земляна машина для риття"; Фіг. 10 – права бокова вертикальна проекція варіанту виконання за Фіг. 9, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 11 – фронтальна вертикальна проекція варіанту виконання за Фіг. 9; Фіг. 12 – перспектива варіанту виконання винаходу - "багатофункціональна для садівництва"; Фіг. 13 – права бокова вертикальна проекція варіанту виконання за Фіг. 12, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 14 – фронтальна вертикальна проекція варіанту виконання за Фіг. 12; Фіг. 15 – перспектива варіанту виконання винаходу - "мішалка розчину"; Фіг. 16 – права бокова вертикальна проекція варіанту виконання за Фіг. 15, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 17 – фронтальна вертикальна проекція варіанту виконання за Фіг. 15; 2 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 18 – перспектива варіанту викання винаходу - "граблі та совок для ландшафтного дизайну"; Фіг. 19 – права бокова вертикальна проекція варіанту винаходу за Фіг. 18, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 20 – фронтальна вертикальна проекція варіанту винаходу за Фіг. 18; Фіг. 21 – перспектива варіанту виконання винаходу - "подвійні вили"; Фіг. 22 – права бокова вертикальна проекція варіанту виконання за Фіг. 21, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 23 – фронтальна вертикальна проекція варіанту виконання за Фіг. 21; Фіг. 24 – перспектива варіанту виконання винаходу - "канавокопач"; Фіг. 25 – права бокова вертикальна проекція варіанту виконання за Фіг. 24, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 26 – фронтальна вертикальна проекція варіанту виконання за Фіг. 24; Фіг. 27 – перспектива варіанту виконання винаходу - перший "садивний короткий держак"; Фіг. 28 – права бокова вертикальна проекція варіанту виконання за Фіг. 27, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 29 – фронтальна вертикальна проекція варіанту виконання за Фіг. 27; Фіг. 30 – перспектива варіанту виконання винаходу - другий "садовий короткий держак"; Фіг. 31 – права бокова вертикальна проекція варіанту виконання за Фіг. 30, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 32 – фронтальна вертикальна проекція варіанту виконання за Фіг. 30; Фіг. 33 – перспектива варіанту виконання винаходу - "довгасте садове знаряддя"; Фіг. 34 – права бокова вертикальна проекція варіанту виконання за Фіг. 33, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 35 – фронтальна вертикальна проекція варіанту виконання за Фіг. 33; Фіг. 36 – перспектива варіанту виконання винаходу - перша "опалубка"; Фіг. 37 – права бокова вертикальна проекція варіанту виконання за Фіг. 36, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 38 – фронтальна вертикальна проекція варіанту виконання за Фіг. 36; Фіг. 39 – перспектива варіанту виконання винаходу - другий "малий ручний інструмент"; Фіг. 40 – права бокова вертикальна проекція варіанту виконання за Фіг. 39, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 41 – фронтальна вертикальна проекція варіанту виконання за Фіг. 39; Фіг. 42 – перспектива варіанту виконання винаходу - "знаряддя пожежника"; Фіг. 43 – права бокова вертикальна проекція варіанту виконання за Фіг. 42, ліва бокова вертикальна проекція є дзеркальним відображенням її; Фіг. 44 – фронтальна вертикальна проекція варіанту виконання за Фіг. 42; Фіг. 45 – діаграма першої та другої параболічної кривої, об'єднаної відповідно з першою та другою робочою частиною. Ілюстративні варіанти виконання винаходу описано далі. Наступне пояснення забезпечує характерні деталі для повного розуміння та включає опис для цих варіантів виконання. Кожний кваліфікований у цій галузі техніки зрозуміє, що винахід може бути здійснений без таких деталей. В інших випадках, добре відомі конструкції та функції не показані або не були описані детально для запобігання непотрібного непорозуміння опису варіантів виконання. Якщо з контексту чітко не слідує інше, то у всьому описі та формулі, слова "включає", "включаючий", та подібні повинні бути витлумачені у смислі включення, а не виключення або перечислення, що не дозволяє доповнення, тобто, у смислі "включаючи, але не обмежуючись приведеним". Слова, які використовують однину або множину, також будуть включати множину або однину, відповідно. Крім того, слова "тут", "вище", "нижче" та слова подібного значення, при використанні у цій заявці, повинні належати до цієї заявки в цілому, а не до будь-яких особливих частин цієї заявки. Коли формула використовує слово "або" при посиланні на перелік з одного або більше пунктів, то слово охоплює всі наступні інтерпретації слова: будь-який з пунктів у переліку, всі пункти у переліку та будь-які поєднання пунктів у переліку. На Фіг. 1 зображено знаряддя 10 орудувати над матеріалом 20, що лежить на поверхні 30. Матеріалом 20 можуть бути різноманітні матеріали, такі як сніг, лід, грязь, пісок, соль, гравій, бетон, піщинки та подібне. Знаряддя 10 включає подовжену ручу 40, що має ближній 42 та віддалений кінці 48, як ілюстровано на Фіг. 1. На Фіг. 3 довгасте стебло 50 знаряддя 10 має засіб для приєднання 60 до держака 40 на ближньому її кінці 52. Такий держак типово може мати довжину від декількох дюймів до декількох футів. 3 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 2 та 3, комбінована головна частина 70, закріплена у її центральному положенні 75 до периферичного кінця 58 довгастого стебла 50. Комбінована головна частина 70 має першу робочу частину 80, яка має перший тангенціальний кут α 1 менший ніж 30 градусів, по відношенню до довгастого держака 40, як ілюстровано на Фіг. 4. Комбінована головна частина 70 має другу робочу частину 90, яка має другий тангенціальний кут α 2, що становить від 60 до 120 градусів по відношенню до довгастого держака 40, як ілюстровано на Фіг. 2. Коли комбінована головна частина 70 обертається так, що перша робоча частина 80 є нижче другої робочої частини 90, знаряддя 10 може бути легко застосовано під час перелопачування або риття по поверхні 30, перша робоча частина 80 оброблює матеріал 20 в основному тангенціально до поверхні 30. Тут термін "перелопачування" може також відноситися до вирівнювання, трамбування, риття та подібних дій, які потребують знаряддя, що є більш паралельним до поверхні, ніж ортогональний. Коли комбінована головна частина 70 обертається так, що друга робоча частина 90 є нижче першої робочої частини 80, знаряддя 10 можна легко застосувати для розколювання або дії мотики у поверхню 30, друга робоча частина 90 оброблює матеріал 20 в основному ортогонально до поверхні 30. Тут термін "розколювання" може також відноситься до зіскоблювання, відвалювання ґрунту, риття, рихлення, очищення скребком та подібного. Особливі робочі частини 80, 90 можуть охоплювати багато різних форм, але взагалі боковий профіль першої робочої частини 80 може бути взагалі подано у вигляді першої параболічної 2 форми Р1 (Фіг. 45), такої як y=3/8 x -1/4 x, наприклад, та боковий профіль другої робочої частини 90 може бути взагалі описана другим параболічним виразом Р2, який може бути таким самим як перший параболічний вираз Р1, або ні, але обернений по відношенню до першого параболічного виразу Р1 на 90 градусів. Знаряддя 10 також можна застосовувати взагалі почергово як для копання, так і для риття матеріалу 20. Держак 40 зберігається взагалі під тим самим кутом по відношенню до поверхні 30, але обертається почергово, дозволяючи або першій або другій робочій частині 80, 90 бути прикладеними до матеріалу 30. В іншому варіанті виконання, друга робоча частина 90 є придатною до розколювання або зіскоблювання матеріалу 20, коли друга робоча частина 90 використовується під кутом більшим, ніж приблизно 60 градусів, але не менше ніж 90 градусів. В основному варіанті виконання, кожний перша та друга робоча частина 80, 90 може включати різуче лезо 160 (Фіг. 3). В одному варіанті виконання, ріжучі леза 160 кожної першої та другої робочої частини 80, 90 в основному взаємно паралельні. Гострота кожного ріжучого леза 160 сприяє відділенню матеріалів 20 від поверхонь, наприклад, без потреби проколювання надмірно вниз, що може пошкодити поверхню 30 та/або завдати біль та травмування користувачу. Знаряддя 10 можна також застосовувати в додаткових положеннях. У діагональній орієнтації (не показано), кути 82, 92 (Фіг. 3) комбінованої головної частини 70 можуть використовуватися під різними кутами до поверхні, досягаючи вузьких щілин поверхні 30. В поперечній орієнтації бокові кромки 76 можна застосовувати для орудування над матеріалом 20 біля дерев та стовпів та навколо інших конструкцій (не показано) на поверхні 30. В одному варіанті виконання, кожна бокова кромка 76 комбінованої головної частини 70 є пласкою, що забезпечує здатність до орудування над матеріалом 20 на поверхні 30. В іншому варіанті виконання, кожна плоска бокова кромка 76 є в основному ортогональною до кожного ріжучого леза 160. В одному варіанті виконання, ілюстрованому на Фіг. 5, засіб для приєднання 60 довгастого стебла 50 до держака 40 включає взаємодійну гвинтову нарізку 100 на довгастому стеблі 50 та держаку 40. В іншому варіанті виконання, ілюстрованому на Фіг. 3 та 4, засіб для приєднання 60 довгастого стебла 50 до держака 40 включає штифт 110, що пересікає довгасте стебло 50 та держак 60 при взаємному приєднанні. Штифт 110 прикріплює держак 40 до довгастого стебла 50. Засіб для приєднання 60 може також бути ультразвуковою сваркою, клеєм, металевою сваркою, або подібним. Однак, переважно, держак 40 та довгасте стебло 50 повністю сформовані з екструдованної алюмінієвої труби, довгасте стебло 50 частково вигнуто та закручено до підходящої форми та наварено на комбіновану головну частину 70 (Фіг. 2). Як ілюстровано на Фіг. 5, поздовжня вісь периферичного І 1 та ближнього І2 кінців довгастого стебла 50 паралельні, але віддалено відхилені, що забезпечує ергономічний та ефективний кут під час застосування знаряддя 10. В одному варіанті виконання, відхилення периферичного кінця І1 та ближнього кінця І2 сформовано безперервним контуром 120 (Фіг. 2) вздовж довгастого стебла 50. В іншому варіанті виконання, відхилення периферичного І 1 та ближнього кінців І2 сформовано щонайменше двома істотно переривчастими контурами 130 (Фіг. 5) вздовж довгастого стебла 50. В одному варіанті виконання, кожна перша та друга робочі частини 80, 90 має безперервний контур 140 (Фіг. 4) по її довжині. Взагалі поздовжня вісь І 3 держака 40 (Фіг. 2) 4 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 збігається з поздовжньою віссю І2 ближнього кінця 52 довгастого стебла 50, та поздовжня вісь І 3 держака 40 розділяє навпіл другу робочу частину 90. В одному варіанті виконання, комбінована головна частина 70 може бути сформована за один процес лиття металу. В іншому варіанті виконання, комбінована головна частина 70 може бути сформована в процесі екструзії. В цих варіантах виконання, довгасте стебло 50 може бути прикріплено до комбінованої головної частини 70, використовуючи механічні кріпильні деталі, зварювання або подібне. В одному альтернативному варіанті виконання, комбінована головна частина 70 та довгасте стебло 50 можуть бути сформовані за один процес лиття металу. Знаряддя 10, переважно виготовлено з міцного та довговічного матеріалу, такого як жорсткий металевий матеріал, але може також бути сформований з будь-якого відповідного довговічного жорсткого матеріалу, такого як твердий жорсткий пластичний матеріал, якщо задано. Довгастий держак 40 може також бути виготовлено з жорсткого довговічного матеріалу, такого як дерево, скловолокно або метал. Розмір знаряддя 10 може бути придатний для користувачів різних габаритів та робітничих потреб. Перевага знаряддя 10 в тому, що він може бути такого розміру, що є ефективним для видалення матеріалу 20, такого як сніг, грязь та лід від сходинок (не показано). Деякі сходинки не дуже глибокі та конструкція кожної робочої частини 80, 90 є підходяще сконструйовано бути здатними до ефективного видалення матеріалу 20 від сходинок. Іншою перевагою є те, що знаряддя 10 поєднує декілька функцій поспіль, кожну з яких можна використовувати в ергономічній манері. Коли погода холодна та неприємна, існує один пристрій з багатьма особливостями, що запобігає трудності та незручності переносу багатьох пристроїв або руху назад та вперед для повернення додаткових пристроїв. Можуть бути прийняті різні форми першої та другої робочої частини 80, 90. Наприклад, перша робоча частина 80 може включати ріжуче лезо 160 та друга робоча частина може включати множину ріжучих зубців 170 (Фіг. 6). Кожна робоча частина 80, 90 може включати одну або дві спільні бокові стінки 180 (Фіг. 9 та 15). Перша робоча частина 80 може також включати щонайменше одну загострену зубчасту кромку 190 для різання (Фіг. 12), та мати форму загостреного V-подібного леза 220 (Фіг. 27). Друга робоча частина 90 може включати множину зубців 200 (Фіг. 18). Тепер посилаємося на особливі варіанти виконання, Фіг. 1-5 ілюструють варіант виконання, особливо добре підходящий до розколювання та ламання льоду на шматки та ущільненого снігу другою робочою частиною 90, та перелопачування того ж самого першою робочою частиною 80. Фіг. 6-8 ілюструють варіант виконання - "невеличка зворотна лопата", особливо добре підходящий для розколювання та різання другою робочою частиною 90, перша робоча частина 80 має ріжуче лезо 160, та є корисною як стадія при повороті вверх, дозволяючи користувачу прикладати додаткову вагу до знаряддя, підвищуючи силу різання та риття, яка передається другою робочою частиною 90, та для виконання операцій трамбування, стиснення та вирівнювання над матеріалом 20. Цей варіант виконання є добре підходящим для загальних операцій при невеликому та ландшафтному дизайні. Фіг. 9-11 ілюструють варіант виконання - "компактна земляна машина для копання", особливо добре підходящий для розколювання другою робочою частиною 90, перша робоча частина 80 має ріжуче лезо 160, та є корисною як стадія при повороті вверх, дозволяючи користувачу прикладати додаткову вагу до знаряддя, підвищуючи силу різання та риття, яка передається другою робочою частиною 90, та для виконання операцій трамбування, стиснення та вирівнювання над матеріалом 20. Друга робоча частина 90 має множину ріжучих зубців 170 для послаблення ущільненого ґрунту, глини, льоду, снігу та подібного. Цей варіант виконання є добре підходящим для невеликих архітектурних форм, риття, ландшафтному дізайні, аерації ґрунту, ламання льоду та снігу, та загальних операції садівництва, поєднуючи множину функцій: традиційну сокиру, совкову лопату, італійську мотику та трамбівку. Фіг. 12-14 ілюструють варіант виконання - "багатофункціональна для садівництва", особливо добре підходящий для садівництва. Перша робоча частина 80 має дугоподібне ріжуче лезо 160, що підходить для окантування та подібного, та є корисною як стадія при повороті вверх, дозволяючи користувачу прикладати додаткову вагу до знаряддя, підвищуючи силу різання та риття, яка передається другою робочою частиною 90. Перша робоча частина 80 є придатною для полегшення операцій трамбування, стиснення та вирівнювання над матеріалом 20, та включає загострену зубчасту кромку 190 для різання коренів та подібного. Друга робоча частина 90 має множину ріжучих зубців 170 для рихлення ущільненого ґрунту, глини, льоду, снігу та подібного. Цей варіант виконання є добре підходящим для загальних операцій 5 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 60 садівництва, поєднуючи множину функцій: традиційну обрізну пилу, совкову лопату, італійську мотику, садивну мотику, культиватор, "місце для держака" та трамбівку. Фіг. 15-17 ілюструють варіант виконання - "мішалка розчину", особливо добре підходящий для роботи з цементом, бетоном та розчином будівельних матеріалів 20. Перша робоча частина 80 має бокову стінку 180, яка дозволяє вичерпувати матеріал 20 з тачки або іншої ємкості, наприклад, та при обертанні стебла 50 дозволяє таким матеріалам 20, бути точно розміщеними на будівельному майданчику. Перша робоча частина 80 є придатною для зміщування матеріалів 20 шляхом вичерпування або перелопачування, не дозволяючи воді або вологі витікати з матеріалу 20. Друга робоча частина 90 є придатною для зіскоблювання та змішування, та включає множину отворів 230, таким чином, що дозволяє матеріалам 20 проходити через них для більш повного змішування їх. Варіант виконання є добре підходящим для загальних операцій бетонування, поєднуючи множину функцій: традиційна мішалка бетону/розчину, совкова лопата та плоский совок. Фіг. 18-20 ілюструють варіант виконання - "граблі та совок для асфальту або ландшафтного дизайну", особливо добре підходящий для загрібання, перелопачування, трамбування та вирівнювання. Перша робоча частина 80 має відносно широкий совок 150 та придатний для полегшення переміщення та вирівнювання матеріалів, таких як ґрунт, кора мульча, гравій, асфальт та подібне. Друга робоча частина 90 має множину зубців 200 та придатна для вигрібання матеріалів таких як ґрунт, кора мульча, гравій, асфальт та подібне. Цей варіант виконання поєднує множину функцій: традиційне вигрібання, плоский совок, трамбівку та вирівнювач. Фіг. 21-23 ілюструють варіант виконання - "подвійні вила", особливо добре підходящий для транспортування матеріалів 20, таких як сіно, трава, кора мульча, листяне сміття та подібне. Перша та друга робочі частини 80, 90 мають множину загострених зубців 210, причому друга робоча частина 90 може бути використана для збирання або нагрібання матеріалів в кучу, а перша робоча частина 80 проходить крізь матеріали 20 для піднімання та переносу. Цей варіант виконання добре підходить для ландшафтного дизайну, поєднуючи множину функцій: традиційні вили та культиватор або граблі. Фіг. 24-26 ілюструють варіант виконання - "канавокопач", особливо добре підходящий для риття та формування вузької канави. Перша робоча частина 80 має дугоподібне ріжуче лезо 160, придатне для перелопачування, та є корисною як стадія при повороті вверх, дозволяючи користувачу прикладати додаткову вагу до знаряддя, підвищуючи силу різання та риття, яка передається другою робочою частиною 90. Перша робоча частина 80 є придатною для забезпечення операцій трамбування, стиснення та вирівнювання над матеріалом 20, та включає дві спільні бокові стінки 180 для захоплення матеріалів 20 там для перелопачування та піднімання. Друга робоча частина 90 має множину ріжучих зубців 170 для рихлення ущільненого ґрунту, глини та подібного. Цей варіант виконання є добре підходящим для операцій риття траншеї, поєднуючи множину функцій: традиційну лопату для риття канави, дренажної канави, або лопату для риття траншеї та трамбівку. Фіг. 27-32 ілюструють варіант виконання - "садовий короткий держак", особливо добре підходящий для садівництва. Перша робоча частина 80 має загострене V-подібне лезо 220 підходяще для риття, обрізання коренів та подібного. Перша робоча частина 80 є придатною для полегшення перелопачування матеріалу 20, та включає загострену зубчасту кромку 190 для обрізання коренів та подібного. Друга робоча частина 90 має множину зубців 200 або ріжучих зубців 170 для рихлення ущільненого ґрунту, глини та подібного. Цей варіант виконання переважно включає відносно короткий держак для великопланової роботи та добре підходить для загальних операцій садівництва, поєднуючи множину функцій: традиційні ручні короткі знаряддя для садівництва, такі як лопати, культиватори, знаряддя для видалення бур'яну та подібне. Фіг. 33-35 показує подібний варіант виконання - "довге садивне знаряддя", що має довгастий держак 40, що регулюється. Фіг. 36-41 ілюструють варіанти виконання - "опалубка" та "ручний інструмент для ландшафтного дизайну", особливо добре підходящі для надання форми, формування та фінішних операцій при одержанні розчину, бетонування та цементування матеріалів 20. Перша та друга робочі частини 80, 90 мають дві спільні бокові стінки 180, які дозволяють вичерпувати матеріал 20 з тачки або іншого розміщення, наприклад під час перелопачування. Другі робочі частини 90 придатні для зіскоблювання та змішування. Цей варіант виконання є добре підходящим для загальних фінішних операцій цементування, поєднуючи множину функцій: традиційні кельми для цементу/розчину, вирівнювачі та трамбівки. Фіг. 42-44 ілюструють варіант виконання - "знаряддя пожежника", особливо добре підходяще для застосування під час гасіння пожежі. Перша та друга робочі частини 80, 90 мають дві 6 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 спільні бокові стінки 180, які дозволяють вичерпувати матеріал 20 в процесі перелопачування. Другі робочі частини 90 є придатними для зіскоблювання, розколювання, ламання та подібного. Цей варіант виконання поєднує множину функцій: традиційне знаряддя типу "МакЛеод" для гасіння пожежі лопатою або совком. Поряд з тим, що особлива форма винаходу була ілюстрована та описана, буде очевидним, що різноманітні модифікації можуть бути виготовлені не виходячи від розуміння та за межи винаходу. Наприклад, засіб для приєднання 60 довгастого стебла 50 до держака 40 може включати склеювання, зварювання або додаткові механічні кріпильні деталі. Відповідно, відсутній намір обмежувати даний винахід, за винятком того, що викладено у формулі винаходу, що додається. Ідеї, що представлені тут можуть бути застосовані для інших систем, не обов'язково системи описаної тут. Елементи та дії різних варіантів виконання, описаних вище, можуть бути поєднані, забезпечуючи додаткові варіанти виконання. Всі вище зазначені патенти та заявки, та інші посилання, включаючи все, що може бути перераховане у документах заявки, що додаються, включені тут як посилання. За необхідності, можуть бути змінені аспекти винаходу, використовуючи системи, функції та принципи різноманітних посилань, описаних вище для забезпечення ще додаткових варіантів виконання винаходу. Ці та інші зміни можуть бути виконані у винаході в світлі вищевказаного детального опису. Поряд з тим, вищевказаний опис деталізує конкретні варіанти виконання винаходу та описує найкращі розглянуті методи, незалежно від вище зазначених докладних появ у тексті, винахід може бути виконаний багатьма способами. Деталі системи можуть значно змінитися у її конкретних виконаннях, наряду з тим, що охоплене винаходом, розкритим тут. Конкретна термінологія, що використовується при описуванні деяких ознак або аспектів винаходу не повинна бути використана для запропонування того, що така термінологія повторно визначена у даній заявці, повинна бути обмежена якими-небудь конкретними характеристиками, ознаками, або аспектами даного винаходу, з яким дана термінологія пов'язана. Взагалі, терміни, які використанні у наступній формулі не повинні бути розглянути такими, що обмежують винахід для особливих варіантів виконання, розкритих у описі винаходу, крім вищеописаного розділу Докладний опис, що явно не визначає такі терміни. Відповідно, актуальний об'єм домагань винаходу охоплює не тільки розкриті варіанти виконання, але також всі еквівалентні способи фактичного використання або виконання винаходу. Вищевказаний докладний опис варіантів виконання винаходу не призначений бути вичерпним або обмежуючим винахід точною формою, розкритою вище або особливою областю використання, згадану у цьому розкритті. Поряд з тим, особливі варіанти виконання, та приклади для винаходу описано вище з метою ілюстрацій, різні еквівалентні зміни можливі у межах об'єму домагань винаходу, так як це усвідомлює кваліфікований спеціаліст у релевантному рівні техніки. Також, ідеї винаходу, що представлені тут можуть бути прикладені до інших систем, не обов'язково системи описаної вище. Елементи та дії різних варіантів виконання, описаних вище можуть бути поєднані, забезпечуючи додаткові варіанти виконання. Всі вище зазначені патенти та заявки, та інші посилання, включаючи все, що може бути перераховане у документах заявки, що додаються, включені тут як посилання. Аспекти винаходу можуть бути змінені, при необхідності, використовуючи системи, функції та принципи різноманітних посилань описані вище для забезпечення ще додаткових варіантів виконання винаходу. Зміни можуть бути виконані у винаході у світлі «Докладного опису». Поряд з тим, вищевказаний опис деталізує конкретні варіанти виконання винаходу та описує найкращі розглянуті методи, незалежно від вище зазначених докладних появ у тексті, винахід може бути виконаний багатьма способами. Тому, деталі виконання можуть значно зміниться поряд з тим, що охоплене винаходом, розкритим тут. Як відмічено вище, конкретна термінологія, що використовується при описуванні деяких ознак або аспектів винаходу не повинна бути використана для запропонування того, що така термінологія повторно визначена у даній заявці, повинна бути обмежена якими-небудь конкретними характеристиками, ознаками, або аспектами даного винаходу, з яким дана термінологія пов'язана. 55 ФОРМУЛА ВИНАХОДУ 60 1. Знаряддя для орудування над матеріалом, таким як сніг, лід, пісок, сіль, ґрунт, гравій, бетон, рослинність, сміття й таке інше, що лежить на поверхні або її частині, яке включає: довгастий держак, що має ближній та периферичний кінці; довгасте стебло при ближньому кінці довгастого держака, та 7 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 комбіновану головну частину, прикріплену своєю центральною частиною до периферичного кінця довгастого стебла, причому комбінована головна частина має першу робочу частину, що має на своєму кінці перший тангенціальний кут, менший за 30° щодо довгастого держака, та має другу робочу частину, що має на своєму кінці другий тангенціальний кут, який становить 60-120° щодо довгастого держака; перша робоча частина має боковий профіль, що визначається першим параболічним виразом, та друга робоча частина має боковий профіль, що визначається другим параболічним виразом, оберненим відносно першого параболічного виразу; перша та друга робочі частини мають безперервний, нелінійний перехід між параболічними виразами; периферичний та ближній кінці довгастого стебла мають поздовжні геометричні осі, зміщені на периферичному кінці; через що знаряддя може бути застосовано почергово у першому положенні для обробляння матеріалу за допомогою першої робочої частини або після обертання держака на 180° у другому положенні для обробляння матеріалу з допомогою другої робочої частини. 2. Знаряддя за п. 1, в якому довгасте стебло приєднано до держака щонайменше зварюванням та прикріпленням, що містить щонайменше одну із взаємодіючих гвинтових нарізок на довгастому стеблі та держаку, та штифт, який пропущено крізь довгасте стебло та держак, коли вони взаємно з'єднанні так, що штифт прикріпляє держак до довгастого стебла. 3. Знаряддя за п. 1, в якому довгасте стебло має щонайменше два істотно переривчасті контури вздовж довгастого стебла. 4. Знаряддя за п. 1, в якому комбіноване лезо виконано за один процес лиття металу. 5. Знаряддя за п. 1, в якому поздовжня геометрична вісь держака перетинає другу робочу частину у точці перетину, а стебло приєднано до першої робочої частини у точці, розташованій на відстані від точки перетину. 6. Знаряддя за п. 1, в якому периферичний кінець довгастого стебла приєднано до комбінованої головної частини при вершині першої робочої частини. 7. Знаряддя за п. 1, в якому перша робоча частина та друга робоча частина мають одну спільну бокову стінку, що відповідає першому та другому параболічним виразам. 8. Знаряддя за п. 1, в якому перша робоча частина та друга робоча частина мають дві спільні бокові стінки, що відповідають першому та другому параболічним виразам. 9. Знаряддя за п. 1, в якому довгастий держак та довгасте стебло сформовано суцільно з екструдованої металевої труби. 10. Знаряддя за п. 1, в якому щонайменше одна з першої робочої частини та другої робочої частини має або різальне лезо, або загострену зубчасту кромку, або загострену V-подібну виїмку, або множину різальних зубів, або множину зубців, або множину загострених зубців, або множину отворів у лезі. 11. Знаряддя для орудування над матеріалом, таким як сніг, лід, пісок, сіль, ґрунт, гравій, бетон, рослинність, сміття й таке інше, що лежить на поверхні або її частині, яке включає: довгастий держак, що має ближній та периферичний кінці; довгасте стебло при ближньому кінці довгастого держака, та комбіновану головну частину, прикріплену до периферичного кінця подовженого стебла, яка має першу робочу частину та другу робочу частину, причому перша робоча частина має боковий профіль, що визначає опуклу поверхню відносно держака, а друга робоча частина має боковий профіль, що визначає увігнуту поверхню відносно довгастого держака, і комбінована головна частина має безперервний, нелінійний профіль, що є частиною як опуклої поверхні, так і увігнутої поверхні; периферичний кінець довгастого стебла зміщено від поздовжньої геометричної осі довгастого держака; через що знаряддя може бути застосовано почергово у першому положенні для обробляння матеріалу за допомогою першої робочої частини або після обертання держака на 180° у другому положенні для обробляння матеріалу за допомогою другої робочої частини. 12. Знаряддя за п. 11, в якому перша робоча частина має на її кінці перший тангенціальний кут, менший за 30° щодо довгастого держака, а друга робоча частина має на її кінці другий тангенціальний кут, який становить 60-120° щодо довгастого держака. 13. Знаряддя за п. 11, в якому довгасте стебло приєднано до держака щонайменше зварюванням та прикріпленням, що містить щонайменше одну із взаємодіючих гвинтових нарізок на довгастому стеблі та держаку, та штифт, який пропущено крізь довгасте стебло та держак, коли вони взаємно з'єднані так, що штифт прикріпляє держак до довгастого стебла. 8 UA 106382 C2 5 10 15 20 25 30 35 40 45 50 55 14. Знаряддя за п. 11, в якому довгасте стебло має щонайменше два істотно переривчасті контури вздовж довгастого стебла. 15. Знаряддя за п. 11, в якому комбіноване лезо виконано за один процес лиття металу. 16. Знаряддя за п. 11, в якому поздовжня геометрична вісь держака перетинає другу робочу частину у точці перетину, а стебло приєднано до першої робочої частини у точці, розташованій на відстані від точки перетину. 17. Знаряддя за п. 11, в якому периферичний кінець довгастого стебла приєднано до комбінованої головної частини при вершині першої робочої частини. 18. Знаряддя за п. 11, в якому перша робоча частина та друга робоча частина мають одну спільну бокову стінку, що відповідає боковому профілю першої та другої робочих частин. 19. Знаряддя за п. 11, в якому перша робоча частина та друга робоча частина мають дві спільні бокові стінки, що відповідають боковому профілю першої та другої робочих частин. 20. Знаряддя за п. 11, в якому довгастий держак та довгасте стебло сформовано суцільно з екструдованої металевої труби. 21. Знаряддя за п. 11, в якому щонайменше одна з першої робочої частини та другої робочої частини має або різальне лезо, або загострену зубчасту кромку, або загострену V-подібну виїмку, або множину різальних зубів, або множину зубців, або множину загострених зубців, або множину отворів у лезі. 22. Знаряддя для орудування над матеріалом, таким як сніг, лід, пісок, сіль, ґрунт, гравій, бетон, рослинність, сміття й таке інше, що лежить на поверхні або її частині, яке включає: довгастий держак, що має ближній та периферичний кінці; довгасте стебло при ближньому кінці довгастого держака, та комбіновану головну частину, прикріплену до периферичного кінця подовженого стебла, яка має першу робочу частину, що має боковий профіль, який визначає опуклу поверхню відносно держака, та другу робочу частину, що має боковий профіль, який визначає увігнуту поверхню відносно довгастого держака; периферичний кінець довгастого стебла зміщено із поздовжньої геометричної осі довгастого держака і прикріплено до першої робочої частини в точці приєднання, причому поздовжня геометрична вісь держака перетинає другу робочу частину в точці, розташованій на відстані від точки приєднання; через що знаряддя може бути застосовано почергово у першому положенні для обробляння матеріалу за допомогою першої робочої частини або після обертання держака на 180° у другому положенні для обробляння матеріалу за допомогою другої робочої частини. 23. Знаряддя за п. 22, в якому перша робоча частина має на її кінці перший тангенціальний кут, менший за 30° щодо довгастого держака, а друга робоча частина має на її кінці другий тангенціальний кут, який становить 60-120° щодо довгастого держака. 24. Знаряддя за п. 22, в якому зміщення периферичного та ближнього кінців утворено щонайменше двома істотно переривчастими контурами вздовж довгастого стебла. 25. Знаряддя за п. 22, в якому комбінована головна частина має ділянку, що є частиною як опуклої поверхні, так і увігнутої поверхні. 26. Знаряддя за п. 22, в якому довгасте стебло приєднано до держака щонайменше зварюванням та прикріпленням, що містить щонайменше одну із взаємодіючих гвинтових нарізок на довгастому стеблі та держаку, та штифт, який пропущено крізь довгасте стебло та держак, коли вони взаємно з'єднані так, що штифт прикріпляє держак до довгастого стебла. 27. Знаряддя за п. 22, в якому комбіноване лезо виконано за один процес лиття металу. 28. Знаряддя за п. 22, в якому периферичний кінець довгастого стебла приєднано до комбінованої головної частини при вершині першої робочої частини. 29. Знаряддя за п. 22, в якому перша робоча частина та друга робоча частина мають одну спільну бокову стінку, що відповідає боковому профілю першої та другої робочих частин. 30. Знаряддя за п. 22, в якому перша робоча частина та друга робоча частина мають дві спільні бокові стінки, що відповідають боковому профілю першої та другої робочих частин. 31. Знаряддя за п. 22, в якому довгастий держак та довгасте стебло сформовано суцільно з екструдованої металевої труби. 32. Знаряддя за п. 22, в якому щонайменше одна з першої робочої частини та другої робочої частини має або різальне лезо, або загострену зубчасту кромку, або загострену V-подібну виїмку, або множину різальних зубів, або множину зубців, або множину загострених зубців, або множину отворів у лезі. 9 UA 106382 C2 10 UA 106382 C2 11 UA 106382 C2 12 UA 106382 C2 13 UA 106382 C2 14 UA 106382 C2 15 UA 106382 C2 16 UA 106382 C2 17 UA 106382 C2 18 UA 106382 C2 19 UA 106382 C2 20 UA 106382 C2 21 UA 106382 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
