Електричні контактори, штепсельні розетки та інше для монтажу під штукатуркою

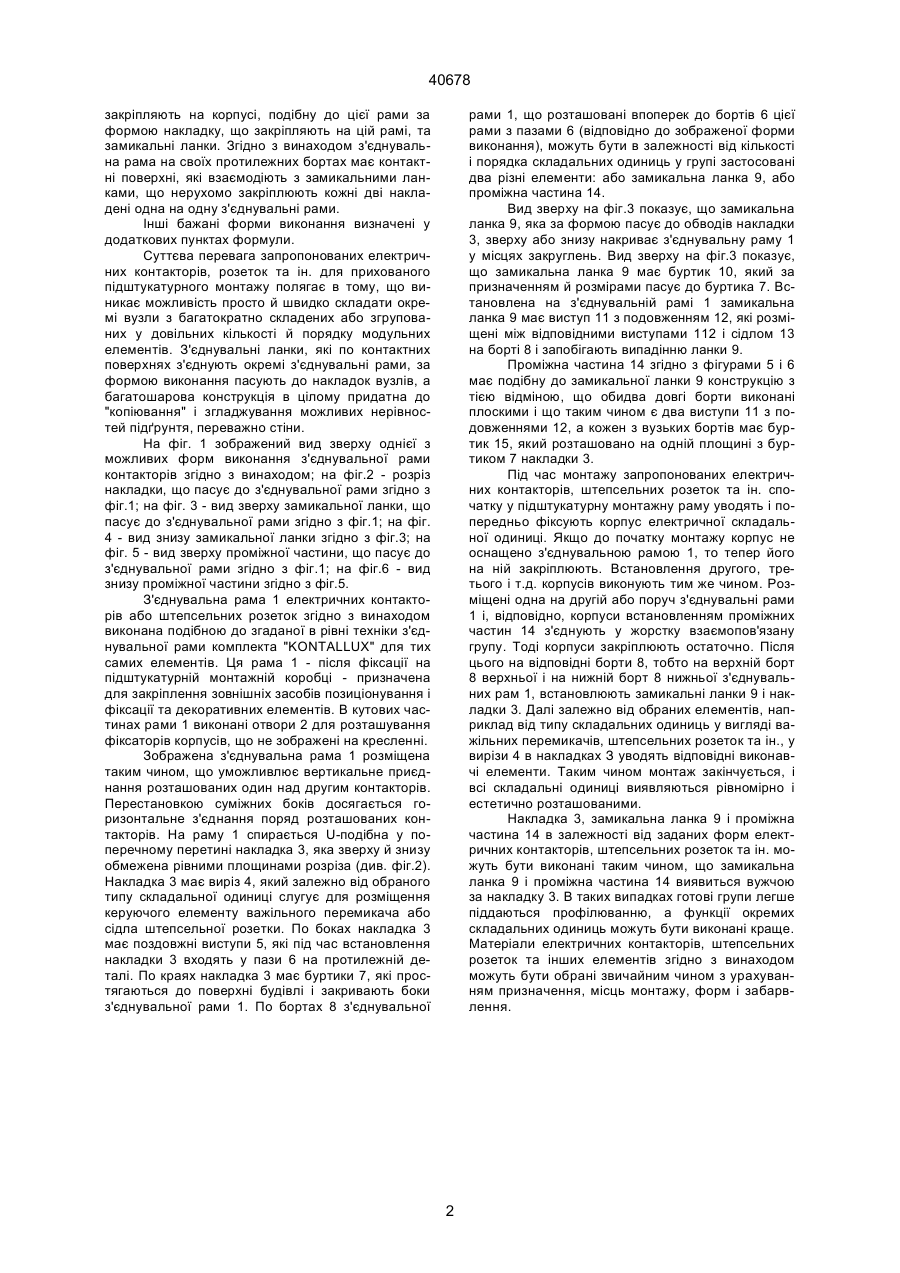

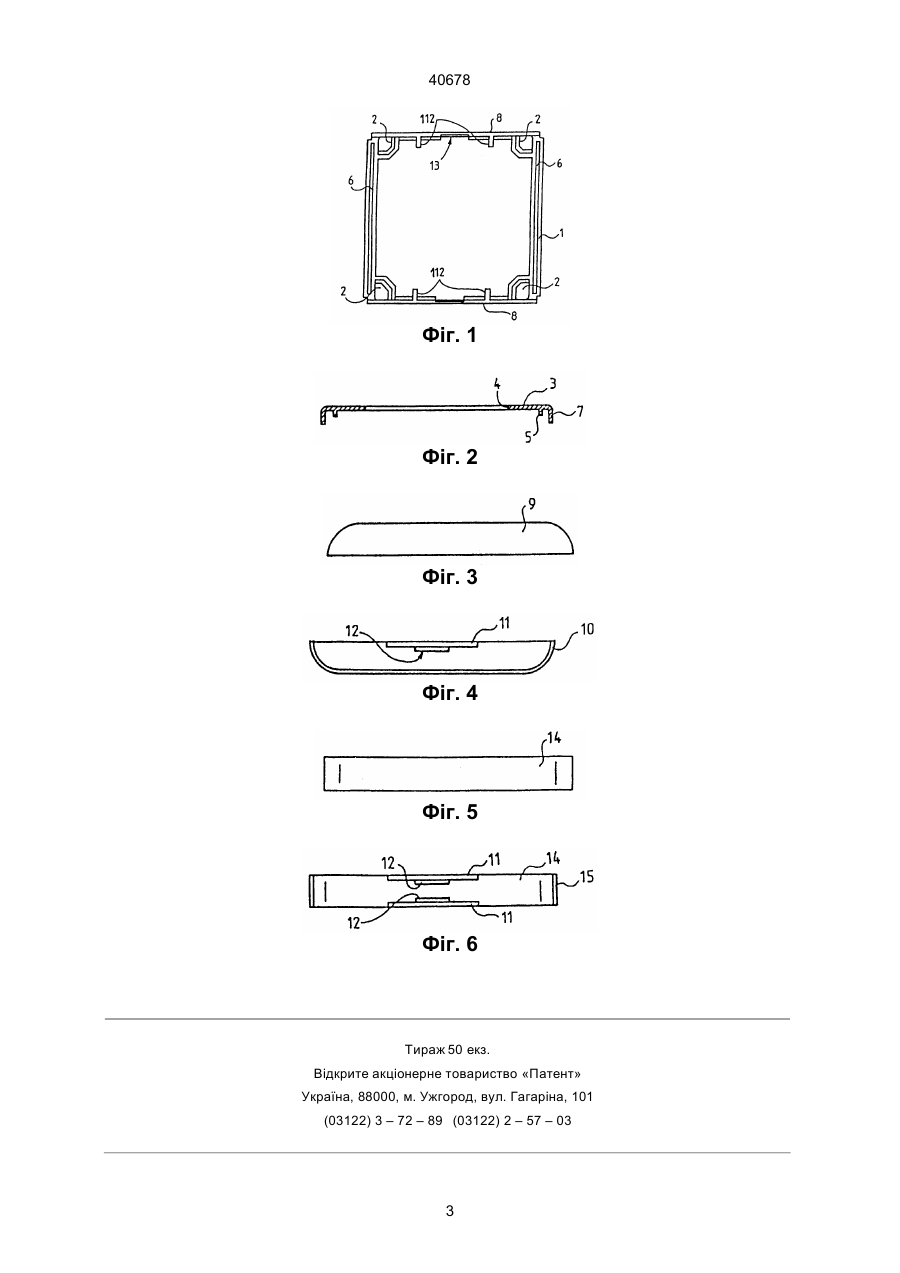

1. Електричні контактори, штепсельні розетки та інше для монтажу під штукатуркою, які містять корпус, що закріпляють у підштукатурній монтажній коробці, майже квадратну з'єднувальну раму, що закріпляють на корпусі, подібну до цієї рами за формою накладку, що закріпляють на цій рамі, та замикальні ланки, які відрізняються тим, 40678 закріпляють на корпусі, подібну до цієї рами за формою накладку, що закріпляють на цій рамі, та замикальні ланки. Згідно з винаходом з'єднувальна рама на своїх протилежних бортах має контактні поверхні, які взаємодіють з замикальними ланками, що нерухомо закріплюють кожні дві накладені одна на одну з'єднувальні рами. Інші бажані форми виконання визначені у додаткових пунктах формули. Суттєва перевага запропонованих електричних контакторів, розеток та ін. для прихованого підштукатурного монтажу полягає в тому, що виникає можливість просто й швидко складати окремі вузли з багатократно складених або згрупованих у довільних кількості й порядку модульних елементів. З'єднувальні ланки, які по контактних поверхнях з'єднують окремі з'єднувальні рами, за формою виконання пасують до накладок вузлів, а багатошарова конструкція в цілому придатна до "копіювання" і згладжування можливих нерівностей підґрунтя, переважно стіни. На фіг. 1 зображений вид зверху однієї з можливих форм виконання з'єднувальної рами контакторів згідно з винаходом; на фіг.2 - розріз накладки, що пасує до з'єднувальної рами згідно з фіг.1; на фіг. 3 - вид зверху замикальної ланки, що пасує до з'єднувальної рами згідно з фіг.1; на фіг. 4 - вид знизу замикальної ланки згідно з фіг.3; на фіг. 5 - вид зверху проміжної частини, що пасує до з'єднувальної рами згідно з фіг.1; на фіг.6 - вид знизу проміжної частини згідно з фіг.5. З'єднувальна рама 1 електричних контакторів або штепсельних розеток згідно з винаходом виконана подібною до згаданої в рівні техніки з'єднувальної рами комплекта "KONTALLUX" для тих самих елементів. Ця рама 1 - після фіксації на підштукатурній монтажній коробці - призначена для закріплення зовнішніх засобів позиціонування і фіксації та декоративних елементів. В кутових частинах рами 1 виконані отвори 2 для розташування фіксаторів корпусів, що не зображені на кресленні. Зображена з'єднувальна рама 1 розміщена таким чином, що уможливлює вертикальне приєднання розташованих один над другим контакторів. Перестановкою суміжних боків досягається горизонтальне з'єднання поряд розташованих контакторів. На раму 1 спирається U-подібна у поперечному перетині накладка 3, яка зверху й знизу обмежена рівними площинами розріза (див. фіг.2). Накладка 3 має виріз 4, який залежно від обраного типу складальної одиниці слугує для розміщення керуючого елементу важільного перемикача або сідла штепсельної розетки. По боках накладка 3 має поздовжні виступи 5, які під час встановлення накладки 3 входять у пази 6 на протилежній деталі. По краях накладка 3 має буртики 7, які простягаються до поверхні будівлі і закривають боки з'єднувальної рами 1. По бортах 8 з'єднувальної рами 1, що розташовані впоперек до бортів 6 цієї рами з пазами 6 (відповідно до зображеної форми виконання), можуть бути в залежності від кількості і порядка складальних одиниць у групі застосовані два різні елементи: або замикальна ланка 9, або проміжна частина 14. Вид зверху на фіг.3 показує, що замикальна ланка 9, яка за формою пасує до обводів накладки 3, зверху або знизу накриває з'єднувальну раму 1 у місцях закруглень. Вид зверху на фіг.3 показує, що замикальна ланка 9 має буртик 10, який за призначенням й розмірами пасує до буртика 7. Встановлена на з'єднувальній рамі 1 замикальна ланка 9 має виступ 11 з подовженням 12, які розміщені між відповідними виступами 112 і сідлом 13 на борті 8 і запобігають випадінню ланки 9. Проміжна частина 14 згідно з фігурами 5 і 6 має подібну до замикальної ланки 9 конструкцію з тією відміною, що обидва довгі борти виконані плоскими і що таким чином є два виступи 11 з подовженнями 12, а кожен з вузьких бортів має буртик 15, який розташовано на одній площині з буртиком 7 накладки 3. Під час монтажу запропонованих електричних контакторів, штепсельних розеток та ін. спочатку у підштукатурну монтажну раму уводять і попередньо фіксують корпус електричної складальної одиниці. Якщо до початку монтажу корпус не оснащено з'єднувальною рамою 1, то тепер його на ній закріплюють. Встановлення другого, третього і т.д. корпусів виконують тим же чином. Розміщені одна на другій або поруч з'єднувальні рами 1 і, відповідно, корпуси встановленням проміжних частин 14 з'єднують у жорстку взаємопов'язану групу. Тоді корпуси закріплюють остаточно. Після цього на відповідні борти 8, тобто на верхній борт 8 верхньої і на нижній борт 8 нижньої з'єднувальних рам 1, встановлюють замикальні ланки 9 і накладки 3. Далі залежно від обраних елементів, наприклад від типу складальних одиниць у вигляді важільних перемикачів, штепсельних розеток та ін., у вирізи 4 в накладках З уводять відповідні виконавчі елементи. Таким чином монтаж закінчується, і всі складальні одиниці виявляються рівномірно і естетично розташованими. Накладка 3, замикальна ланка 9 і проміжна частина 14 в залежності від заданих форм електричних контакторів, штепсельних розеток та ін. можуть бути виконані таким чином, що замикальна ланка 9 і проміжна частина 14 виявиться вужчою за накладку 3. В таких випадках готові групи легше піддаються профілюванню, а функції окремих складальних одиниць можуть бути виконані краще. Матеріали електричних контакторів, штепсельних розеток та інших елементів згідно з винаходом можуть бути обрані звичайним чином з урахуванням призначення, місць монтажу, форм і забарвлення. 2 40678 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
