Захисний шолом

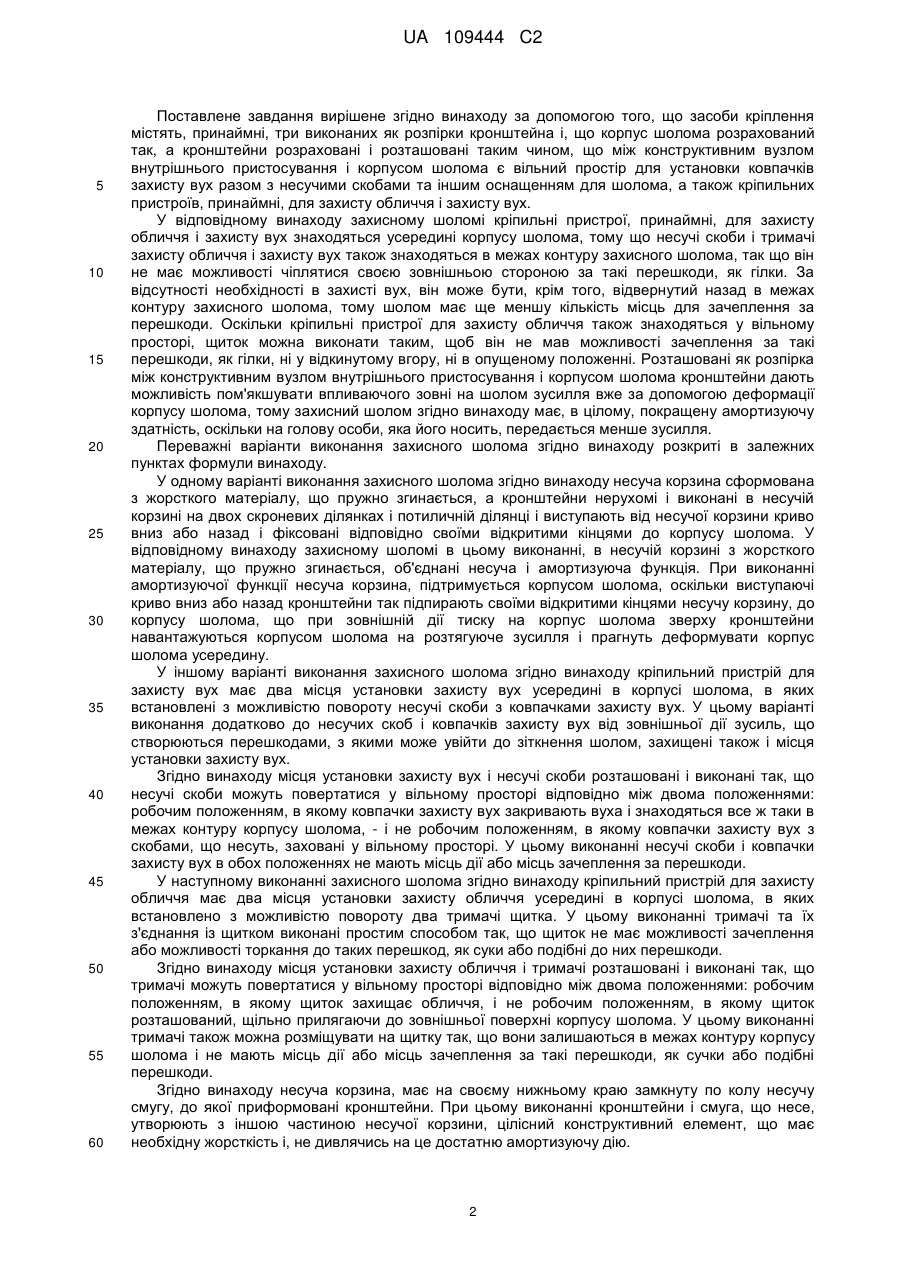

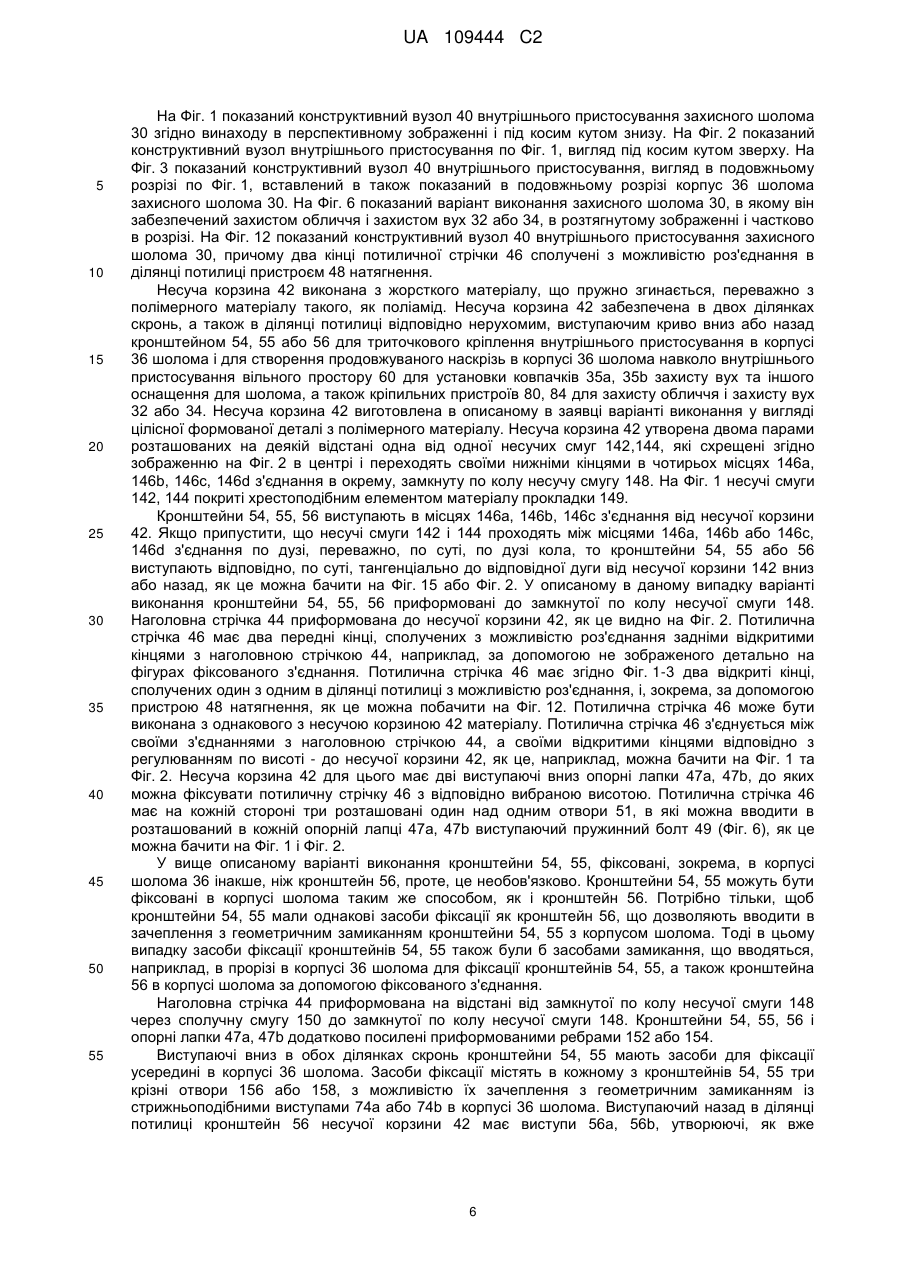

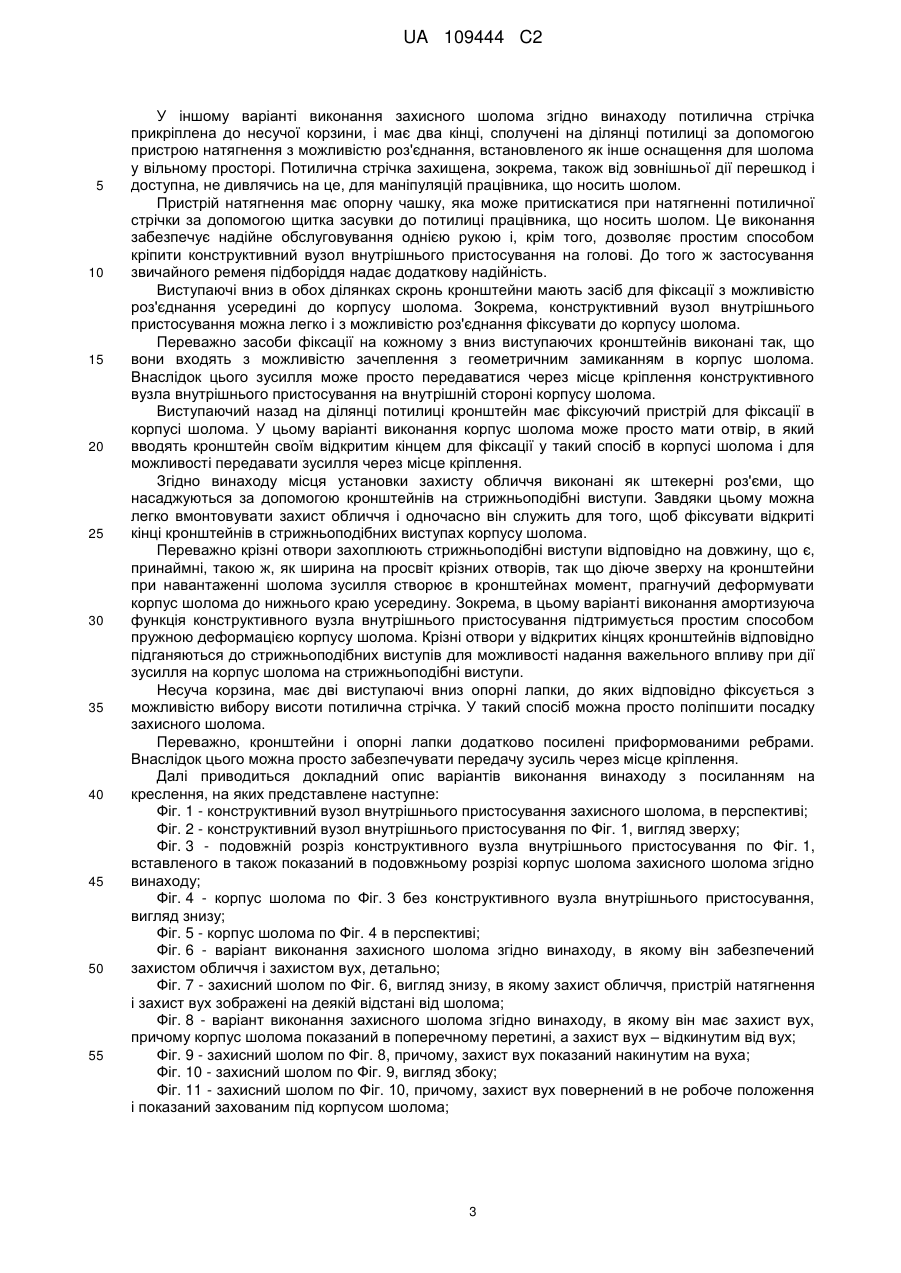

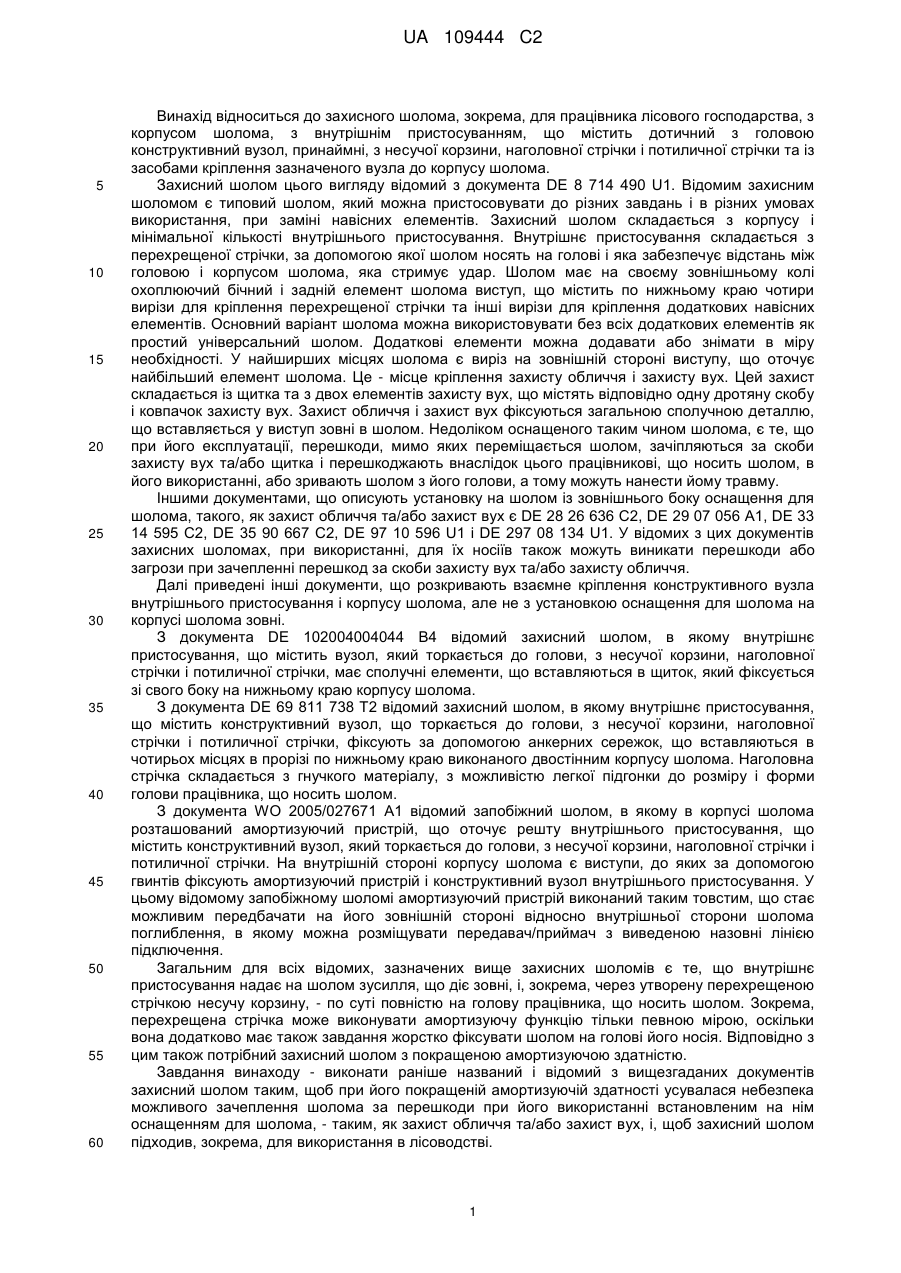

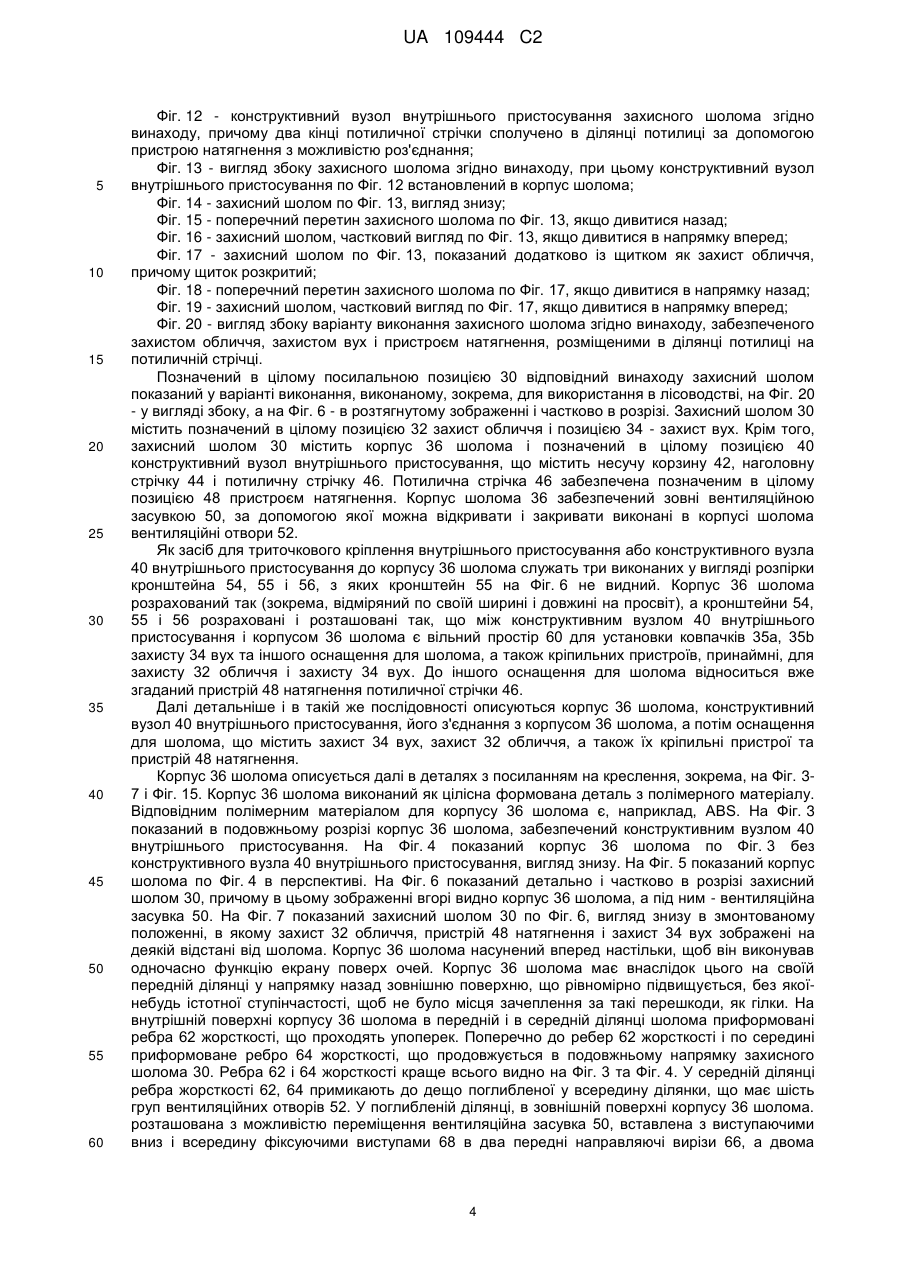

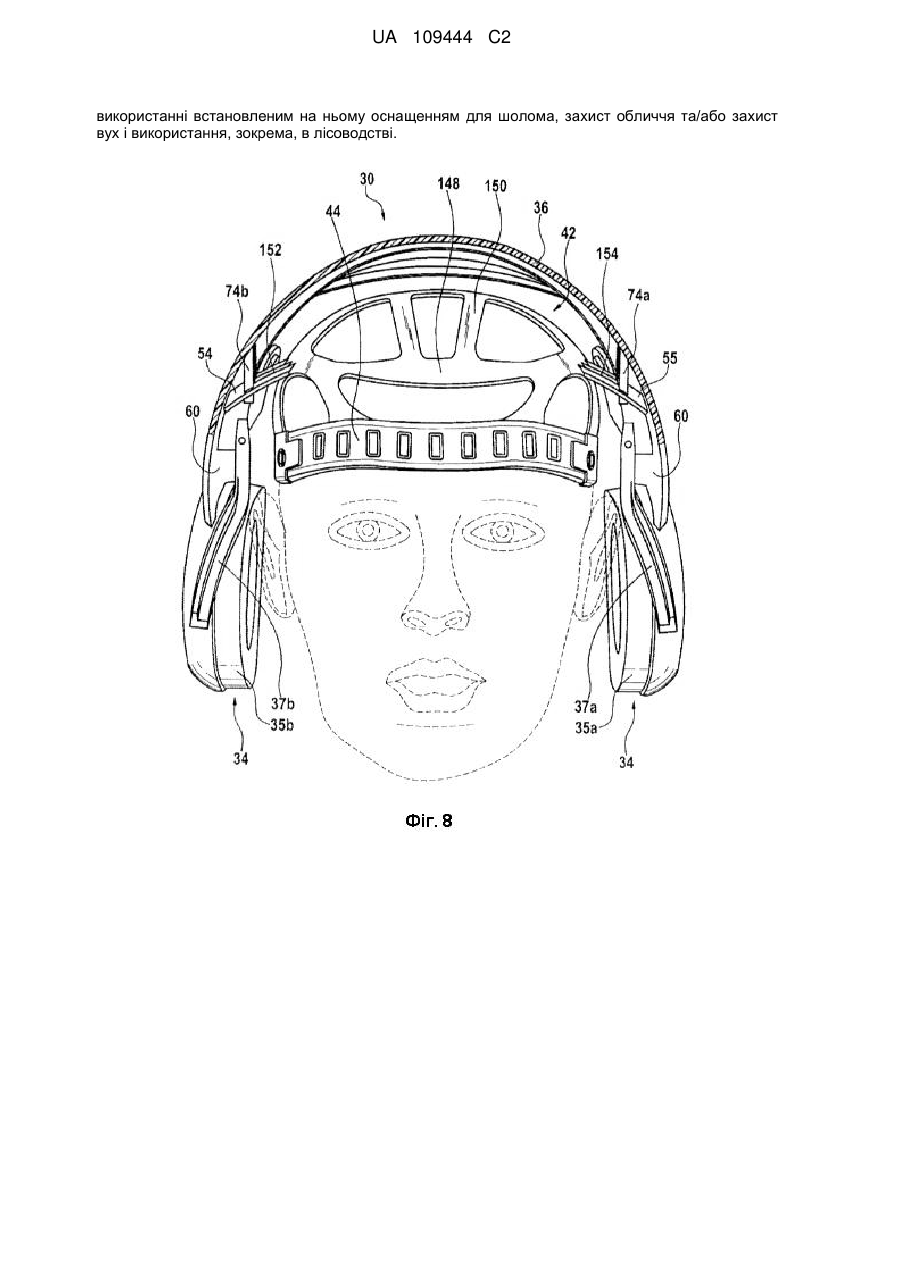

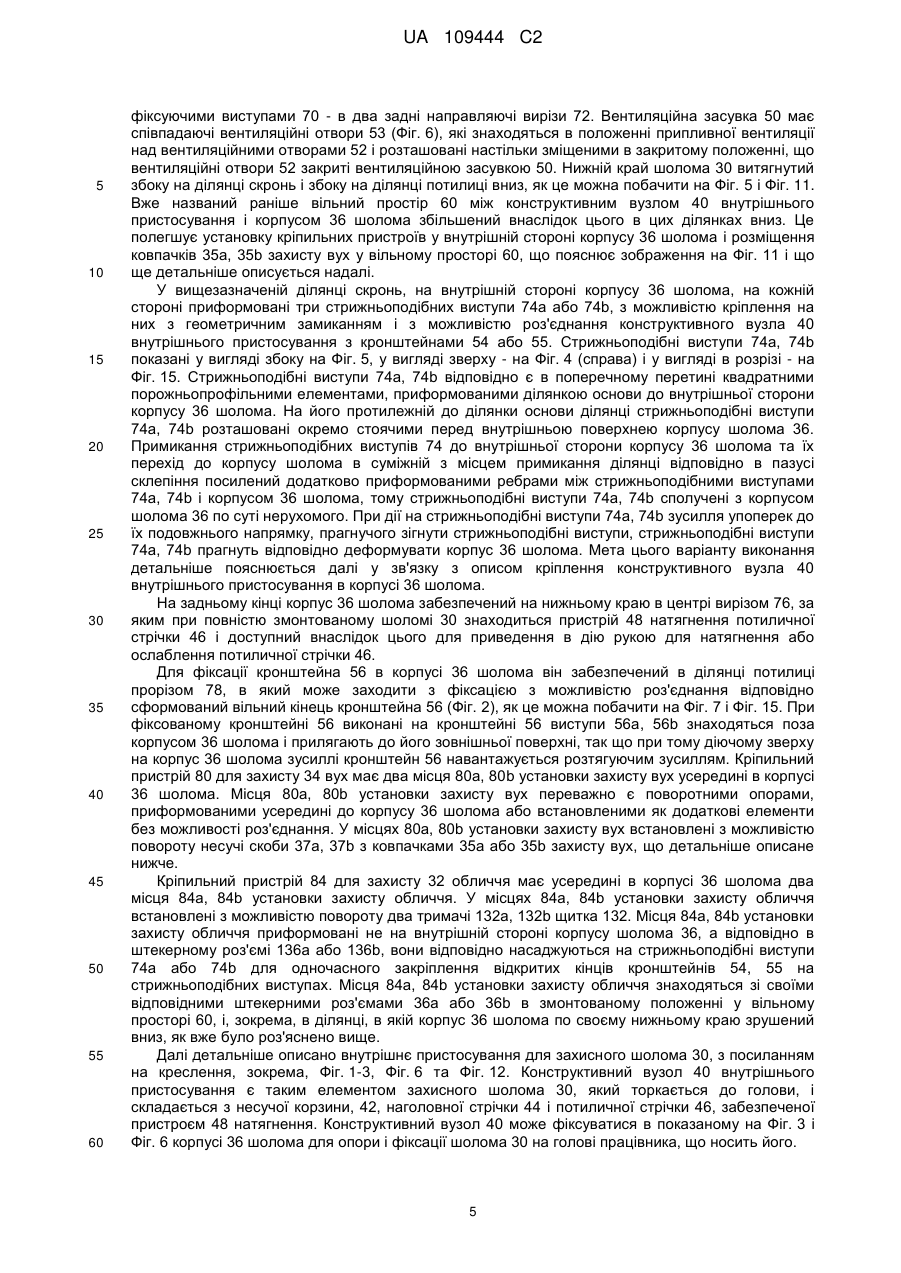

Реферат: Даний винахід належить до захисного шолома, зокрема для працівника лісового господарства, з корпусом шолома, з внутрішнім пристосуванням, що містить дотичний з головою конструктивний вузол принаймні з несучого кошика, наголовної стрічки і потиличної стрічки та із засобами кріплення зазначеного вузла до корпуса шолома. Захисний шолом містить корпус з внутрішнім пристосуванням та конструктивний вузол, який торкається до голови принаймні наголовної стрічки, потиличної стрічки і декількох несучих смуг із засобами для кріплення конструктивного вузла до корпусу шолома. Несучі смуги утворюють несучий кошик. Засоби кріплення містять принаймні три виконаних як розпірки жорсткі кронштейни, які приформовані до несучого кошика і виступають від неї в скроневих ділянках під нахилом вниз, а в потиличній ділянці - назад. Корпус шолома і кронштейни мають розміри, що між конструктивним вузлом внутрішнього пристосування і корпусом шолома передбачений безперервно прохідний навколо внутрішнього пристосування вільний простір для установки оснащення шолома, що містить щонайменше ковпачки захисту вух разом з несучими скобами, а також кріпильних пристроїв для іншого оснащення шолома, що містить щонайменше захист обличчя і захист вух. Винахід полягає у виконанні захисного шолома таким, який полягає у покращенні амортизуючої здатності, в усуванні небезпеки можливого зачеплення шолома за перешкоди при його UA 109444 C2 (12) UA 109444 C2 використанні встановленим на ньому оснащенням для шолома, захист обличчя та/або захист вух і використання, зокрема, в лісоводстві. UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до захисного шолома, зокрема, для працівника лісового господарства, з корпусом шолома, з внутрішнім пристосуванням, що містить дотичний з головою конструктивний вузол, принаймні, з несучої корзини, наголовної стрічки і потиличної стрічки та із засобами кріплення зазначеного вузла до корпусу шолома. Захисний шолом цього вигляду відомий з документа DE 8 714 490 U1. Відомим захисним шоломом є типовий шолом, який можна пристосовувати до різних завдань і в різних умовах використання, при заміні навісних елементів. Захисний шолом складається з корпусу і мінімальної кількості внутрішнього пристосування. Внутрішнє пристосування складається з перехрещеної стрічки, за допомогою якої шолом носять на голові і яка забезпечує відстань між головою і корпусом шолома, яка стримує удар. Шолом має на своєму зовнішньому колі охоплюючий бічний і задній елемент шолома виступ, що містить по нижньому краю чотири вирізи для кріплення перехрещеної стрічки та інші вирізи для кріплення додаткових навісних елементів. Основний варіант шолома можна використовувати без всіх додаткових елементів як простий універсальний шолом. Додаткові елементи можна додавати або знімати в міру необхідності. У найширших місцях шолома є виріз на зовнішній стороні виступу, що оточує найбільший елемент шолома. Це - місце кріплення захисту обличчя і захисту вух. Цей захист складається із щитка та з двох елементів захисту вух, що містять відповідно одну дротяну скобу і ковпачок захисту вух. Захист обличчя і захист вух фіксуються загальною сполучною деталлю, що вставляється у виступ зовні в шолом. Недоліком оснащеного таким чином шолома, є те, що при його експлуатації, перешкоди, мимо яких переміщається шолом, зачіпляються за скоби захисту вух та/або щитка і перешкоджають внаслідок цього працівникові, що носить шолом, в його використанні, або зривають шолом з його голови, а тому можуть нанести йому травму. Іншими документами, що описують установку на шолом із зовнішнього боку оснащення для шолома, такого, як захист обличчя та/або захист вух є DE 28 26 636 C2, DE 29 07 056 A1, DE 33 14 595 C2, DE 35 90 667 C2, DE 97 10 596 U1 і DE 297 08 134 U1. У відомих з цих документів захисних шоломах, при використанні, для їх носіїв також можуть виникати перешкоди або загрози при зачепленні перешкод за скоби захисту вух та/або захисту обличчя. Далі приведені інші документи, що розкривають взаємне кріплення конструктивного вузла внутрішнього пристосування і корпусу шолома, але не з установкою оснащення для шолома на корпусі шолома зовні. З документа DE 102004004044 B4 відомий захисний шолом, в якому внутрішнє пристосування, що містить вузол, який торкається до голови, з несучої корзини, наголовної стрічки і потиличної стрічки, має сполучні елементи, що вставляються в щиток, який фіксується зі свого боку на нижньому краю корпусу шолома. З документа DE 69 811 738 T2 відомий захисний шолом, в якому внутрішнє пристосування, що містить конструктивний вузол, що торкається до голови, з несучої корзини, наголовної стрічки і потиличної стрічки, фіксують за допомогою анкерних сережок, що вставляються в чотирьох місцях в прорізі по нижньому краю виконаного двостінним корпусу шолома. Наголовна стрічка складається з гнучкого матеріалу, з можливістю легкої підгонки до розміру і форми голови працівника, що носить шолом. З документа WO 2005/027671 A1 відомий запобіжний шолом, в якому в корпусі шолома розташований амортизуючий пристрій, що оточує решту внутрішнього пристосування, що містить конструктивний вузол, який торкається до голови, з несучої корзини, наголовної стрічки і потиличної стрічки. На внутрішній стороні корпусу шолома є виступи, до яких за допомогою гвинтів фіксують амортизуючий пристрій і конструктивний вузол внутрішнього пристосування. У цьому відомому запобіжному шоломі амортизуючий пристрій виконаний таким товстим, що стає можливим передбачати на його зовнішній стороні відносно внутрішньої сторони шолома поглиблення, в якому можна розміщувати передавач/приймач з виведеною назовні лінією підключення. Загальним для всіх відомих, зазначених вище захисних шоломів є те, що внутрішнє пристосування надає на шолом зусилля, що діє зовні, і, зокрема, через утворену перехрещеною стрічкою несучу корзину, - по суті повністю на голову працівника, що носить шолом. Зокрема, перехрещена стрічка може виконувати амортизуючу функцію тільки певною мірою, оскільки вона додатково має також завдання жорстко фіксувати шолом на голові його носія. Відповідно з цим також потрібний захисний шолом з покращеною амортизуючою здатністю. Завдання винаходу - виконати раніше названий і відомий з вищезгаданих документів захисний шолом таким, щоб при його покращеній амортизуючій здатності усувалася небезпека можливого зачеплення шолома за перешкоди при його використанні встановленим на нім оснащенням для шолома, - таким, як захист обличчя та/або захист вух, і, щоб захисний шолом підходив, зокрема, для використання в лісоводстві. 1 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Поставлене завдання вирішене згідно винаходу за допомогою того, що засоби кріплення містять, принаймні, три виконаних як розпірки кронштейна і, що корпус шолома розрахований так, а кронштейни розраховані і розташовані таким чином, що між конструктивним вузлом внутрішнього пристосування і корпусом шолома є вільний простір для установки ковпачків захисту вух разом з несучими скобами та іншим оснащенням для шолома, а також кріпильних пристроїв, принаймні, для захисту обличчя і захисту вух. У відповідному винаходу захисному шоломі кріпильні пристрої, принаймні, для захисту обличчя і захисту вух знаходяться усередині корпусу шолома, тому що несучі скоби і тримачі захисту обличчя і захисту вух також знаходяться в межах контуру захисного шолома, так що він не має можливості чіплятися своєю зовнішньою стороною за такі перешкоди, як гілки. За відсутності необхідності в захисті вух, він може бути, крім того, відвернутий назад в межах контуру захисного шолома, тому шолом має ще меншу кількість місць для зачеплення за перешкоди. Оскільки кріпильні пристрої для захисту обличчя також знаходяться у вільному просторі, щиток можна виконати таким, щоб він не мав можливості зачеплення за такі перешкоди, як гілки, ні у відкинутому вгору, ні в опущеному положенні. Розташовані як розпірка між конструктивним вузлом внутрішнього пристосування і корпусом шолома кронштейни дають можливість пом'якшувати впливаючого зовні на шолом зусилля вже за допомогою деформації корпусу шолома, тому захисний шолом згідно винаходу має, в цілому, покращену амортизуючу здатність, оскільки на голову особи, яка його носить, передається менше зусилля. Переважні варіанти виконання захисного шолома згідно винаходу розкриті в залежних пунктах формули винаходу. У одному варіанті виконання захисного шолома згідно винаходу несуча корзина сформована з жорсткого матеріалу, що пружно згинається, а кронштейни нерухомі і виконані в несучій корзині на двох скроневих ділянках і потиличній ділянці і виступають від несучої корзини криво вниз або назад і фіксовані відповідно своїми відкритими кінцями до корпусу шолома. У відповідному винаходу захисному шоломі в цьому виконанні, в несучій корзині з жорсткого матеріалу, що пружно згинається, об'єднані несуча і амортизуюча функція. При виконанні амортизуючої функції несуча корзина, підтримується корпусом шолома, оскільки виступаючі криво вниз або назад кронштейни так підпирають своїми відкритими кінцями несучу корзину, до корпусу шолома, що при зовнішній дії тиску на корпус шолома зверху кронштейни навантажуються корпусом шолома на розтягуюче зусилля і прагнуть деформувати корпус шолома усередину. У іншому варіанті виконання захисного шолома згідно винаходу кріпильний пристрій для захисту вух має два місця установки захисту вух усередині в корпусі шолома, в яких встановлені з можливістю повороту несучі скоби з ковпачками захисту вух. У цьому варіанті виконання додатково до несучих скоб і ковпачків захисту вух від зовнішньої дії зусиль, що створюються перешкодами, з якими може увійти до зіткнення шолом, захищені також і місця установки захисту вух. Згідно винаходу місця установки захисту вух і несучі скоби розташовані і виконані так, що несучі скоби можуть повертатися у вільному просторі відповідно між двома положеннями: робочим положенням, в якому ковпачки захисту вух закривають вуха і знаходяться все ж таки в межах контуру корпусу шолома, - і не робочим положенням, в якому ковпачки захисту вух з скобами, що несуть, заховані у вільному просторі. У цьому виконанні несучі скоби і ковпачки захисту вух в обох положеннях не мають місць дії або місць зачеплення за перешкоди. У наступному виконанні захисного шолома згідно винаходу кріпильний пристрій для захисту обличчя має два місця установки захисту обличчя усередині в корпусі шолома, в яких встановлено з можливістю повороту два тримачі щитка. У цьому виконанні тримачі та їх з'єднання із щитком виконані простим способом так, що щиток не має можливості зачеплення або можливості торкання до таких перешкод, як суки або подібні до них перешкоди. Згідно винаходу місця установки захисту обличчя і тримачі розташовані і виконані так, що тримачі можуть повертатися у вільному просторі відповідно між двома положеннями: робочим положенням, в якому щиток захищає обличчя, і не робочим положенням, в якому щиток розташований, щільно прилягаючи до зовнішньої поверхні корпусу шолома. У цьому виконанні тримачі також можна розміщувати на щитку так, що вони залишаються в межах контуру корпусу шолома і не мають місць дії або місць зачеплення за такі перешкоди, як сучки або подібні перешкоди. Згідно винаходу несуча корзина, має на своєму нижньому краю замкнуту по колу несучу смугу, до якої приформовані кронштейни. При цьому виконанні кронштейни і смуга, що несе, утворюють з іншою частиною несучої корзини, цілісний конструктивний елемент, що має необхідну жорсткість і, не дивлячись на це достатню амортизуючу дію. 2 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 У іншому варіанті виконання захисного шолома згідно винаходу потилична стрічка прикріплена до несучої корзини, і має два кінці, сполучені на ділянці потилиці за допомогою пристрою натягнення з можливістю роз'єднання, встановленого як інше оснащення для шолома у вільному просторі. Потилична стрічка захищена, зокрема, також від зовнішньої дії перешкод і доступна, не дивлячись на це, для маніпуляцій працівника, що носить шолом. Пристрій натягнення має опорну чашку, яка може притискатися при натягненні потиличної стрічки за допомогою щитка засувки до потилиці працівника, що носить шолом. Це виконання забезпечує надійне обслуговування однією рукою і, крім того, дозволяє простим способом кріпити конструктивний вузол внутрішнього пристосування на голові. До того ж застосування звичайного ременя підборіддя надає додаткову надійність. Виступаючі вниз в обох ділянках скронь кронштейни мають засіб для фіксації з можливістю роз'єднання усередині до корпусу шолома. Зокрема, конструктивний вузол внутрішнього пристосування можна легко і з можливістю роз'єднання фіксувати до корпусу шолома. Переважно засоби фіксації на кожному з вниз виступаючих кронштейнів виконані так, що вони входять з можливістю зачеплення з геометричним замиканням в корпус шолома. Внаслідок цього зусилля може просто передаватися через місце кріплення конструктивного вузла внутрішнього пристосування на внутрішній стороні корпусу шолома. Виступаючий назад на ділянці потилиці кронштейн має фіксуючий пристрій для фіксації в корпусі шолома. У цьому варіанті виконання корпус шолома може просто мати отвір, в який вводять кронштейн своїм відкритим кінцем для фіксації у такий спосіб в корпусі шолома і для можливості передавати зусилля через місце кріплення. Згідно винаходу місця установки захисту обличчя виконані як штекерні роз'єми, що насаджуються за допомогою кронштейнів на стрижньоподібні виступи. Завдяки цьому можна легко вмонтовувати захист обличчя і одночасно він служить для того, щоб фіксувати відкриті кінці кронштейнів в стрижньоподібних виступах корпусу шолома. Переважно крізні отвори захоплюють стрижньоподібні виступи відповідно на довжину, що є, принаймні, такою ж, як ширина на просвіт крізних отворів, так що діюче зверху на кронштейни при навантаженні шолома зусилля створює в кронштейнах момент, прагнучий деформувати корпус шолома до нижнього краю усередину. Зокрема, в цьому варіанті виконання амортизуюча функція конструктивного вузла внутрішнього пристосування підтримується простим способом пружною деформацією корпусу шолома. Крізні отвори у відкритих кінцях кронштейнів відповідно підганяються до стрижньоподібних виступів для можливості надання важельного впливу при дії зусилля на корпус шолома на стрижньоподібні виступи. Несуча корзина, має дві виступаючі вниз опорні лапки, до яких відповідно фіксується з можливістю вибору висоти потилична стрічка. У такий спосіб можна просто поліпшити посадку захисного шолома. Переважно, кронштейни і опорні лапки додатково посилені приформованими ребрами. Внаслідок цього можна просто забезпечувати передачу зусиль через місце кріплення. Далі приводиться докладний опис варіантів виконання винаходу з посиланням на креслення, на яких представлене наступне: Фіг. 1 - конструктивний вузол внутрішнього пристосування захисного шолома, в перспективі; Фіг. 2 - конструктивний вузол внутрішнього пристосування по Фіг. 1, вигляд зверху; Фіг. 3 - подовжній розріз конструктивного вузла внутрішнього пристосування по Фіг. 1, вставленого в також показаний в подовжньому розрізі корпус шолома захисного шолома згідно винаходу; Фіг. 4 - корпус шолома по Фіг. 3 без конструктивного вузла внутрішнього пристосування, вигляд знизу; Фіг. 5 - корпус шолома по Фіг. 4 в перспективі; Фіг. 6 - варіант виконання захисного шолома згідно винаходу, в якому він забезпечений захистом обличчя і захистом вух, детально; Фіг. 7 - захисний шолом по Фіг. 6, вигляд знизу, в якому захист обличчя, пристрій натягнення і захист вух зображені на деякій відстані від шолома; Фіг. 8 - варіант виконання захисного шолома згідно винаходу, в якому він має захист вух, причому корпус шолома показаний в поперечному перетині, а захист вух – відкинутим від вух; Фіг. 9 - захисний шолом по Фіг. 8, причому, захист вух показаний накинутим на вуха; Фіг. 10 - захисний шолом по Фіг. 9, вигляд збоку; Фіг. 11 - захисний шолом по Фіг. 10, причому, захист вух повернений в не робоче положення і показаний захованим під корпусом шолома; 3 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 12 - конструктивний вузол внутрішнього пристосування захисного шолома згідно винаходу, причому два кінці потиличної стрічки сполучено в ділянці потилиці за допомогою пристрою натягнення з можливістю роз'єднання; Фіг. 13 - вигляд збоку захисного шолома згідно винаходу, при цьому конструктивний вузол внутрішнього пристосування по Фіг. 12 встановлений в корпус шолома; Фіг. 14 - захисний шолом по Фіг. 13, вигляд знизу; Фіг. 15 - поперечний перетин захисного шолома по Фіг. 13, якщо дивитися назад; Фіг. 16 - захисний шолом, частковий вигляд по Фіг. 13, якщо дивитися в напрямку вперед; Фіг. 17 - захисний шолом по Фіг. 13, показаний додатково із щитком як захист обличчя, причому щиток розкритий; Фіг. 18 - поперечний перетин захисного шолома по Фіг. 17, якщо дивитися в напрямку назад; Фіг. 19 - захисний шолом, частковий вигляд по Фіг. 17, якщо дивитися в напрямку вперед; Фіг. 20 - вигляд збоку варіанту виконання захисного шолома згідно винаходу, забезпеченого захистом обличчя, захистом вух і пристроєм натягнення, розміщеними в ділянці потилиці на потиличній стрічці. Позначений в цілому посилальною позицією 30 відповідний винаходу захисний шолом показаний у варіанті виконання, виконаному, зокрема, для використання в лісоводстві, на Фіг. 20 - у вигляді збоку, а на Фіг. 6 - в розтягнутому зображенні і частково в розрізі. Захисний шолом 30 містить позначений в цілому позицією 32 захист обличчя і позицією 34 - захист вух. Крім того, захисний шолом 30 містить корпус 36 шолома і позначений в цілому позицією 40 конструктивний вузол внутрішнього пристосування, що містить несучу корзину 42, наголовну стрічку 44 і потиличну стрічку 46. Потилична стрічка 46 забезпечена позначеним в цілому позицією 48 пристроєм натягнення. Корпус шолома 36 забезпечений зовні вентиляційною засувкою 50, за допомогою якої можна відкривати і закривати виконані в корпусі шолома вентиляційні отвори 52. Як засіб для триточкового кріплення внутрішнього пристосування або конструктивного вузла 40 внутрішнього пристосування до корпусу 36 шолома служать три виконаних у вигляді розпірки кронштейна 54, 55 і 56, з яких кронштейн 55 на Фіг. 6 не видний. Корпус 36 шолома розрахований так (зокрема, відміряний по своїй ширині і довжині на просвіт), а кронштейни 54, 55 і 56 розраховані і розташовані так, що між конструктивним вузлом 40 внутрішнього пристосування і корпусом 36 шолома є вільний простір 60 для установки ковпачків 35a, 35b захисту 34 вух та іншого оснащення для шолома, а також кріпильних пристроїв, принаймні, для захисту 32 обличчя і захисту 34 вух. До іншого оснащення для шолома відноситься вже згаданий пристрій 48 натягнення потиличної стрічки 46. Далі детальніше і в такій же послідовності описуються корпус 36 шолома, конструктивний вузол 40 внутрішнього пристосування, його з'єднання з корпусом 36 шолома, а потім оснащення для шолома, що містить захист 34 вух, захист 32 обличчя, а також їх кріпильні пристрої та пристрій 48 натягнення. Корпус 36 шолома описується далі в деталях з посиланням на креслення, зокрема, на Фіг. 37 і Фіг. 15. Корпус 36 шолома виконаний як цілісна формована деталь з полімерного матеріалу. Відповідним полімерним матеріалом для корпусу 36 шолома є, наприклад, ABS. На Фіг. 3 показаний в подовжньому розрізі корпус 36 шолома, забезпечений конструктивним вузлом 40 внутрішнього пристосування. На Фіг. 4 показаний корпус 36 шолома по Фіг. 3 без конструктивного вузла 40 внутрішнього пристосування, вигляд знизу. На Фіг. 5 показаний корпус шолома по Фіг. 4 в перспективі. На Фіг. 6 показаний детально і частково в розрізі захисний шолом 30, причому в цьому зображенні вгорі видно корпус 36 шолома, а під ним - вентиляційна засувка 50. На Фіг. 7 показаний захисний шолом 30 по Фіг. 6, вигляд знизу в змонтованому положенні, в якому захист 32 обличчя, пристрій 48 натягнення і захист 34 вух зображені на деякій відстані від шолома. Корпус 36 шолома насунений вперед настільки, щоб він виконував одночасно функцію екрану поверх очей. Корпус 36 шолома має внаслідок цього на своїй передній ділянці у напрямку назад зовнішню поверхню, що рівномірно підвищується, без якоїнебудь істотної ступінчастості, щоб не було місця зачеплення за такі перешкоди, як гілки. На внутрішній поверхні корпусу 36 шолома в передній і в середній ділянці шолома приформовані ребра 62 жорсткості, що проходять упоперек. Поперечно до ребер 62 жорсткості і по середині приформоване ребро 64 жорсткості, що продовжується в подовжньому напрямку захисного шолома 30. Ребра 62 і 64 жорсткості краще всього видно на Фіг. 3 та Фіг. 4. У середній ділянці ребра жорсткості 62, 64 примикають до дещо поглибленої у всередину ділянки, що має шість груп вентиляційних отворів 52. У поглибленій ділянці, в зовнішній поверхні корпусу 36 шолома. розташована з можливістю переміщення вентиляційна засувка 50, вставлена з виступаючими вниз і всередину фіксуючими виступами 68 в два передні направляючі вирізи 66, а двома 4 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіксуючими виступами 70 - в два задні направляючі вирізи 72. Вентиляційна засувка 50 має співпадаючі вентиляційні отвори 53 (Фіг. 6), які знаходяться в положенні припливної вентиляції над вентиляційними отворами 52 і розташовані настільки зміщеними в закритому положенні, що вентиляційні отвори 52 закриті вентиляційною засувкою 50. Нижній край шолома 30 витягнутий збоку на ділянці скронь і збоку на ділянці потилиці вниз, як це можна побачити на Фіг. 5 і Фіг. 11. Вже названий раніше вільний простір 60 між конструктивним вузлом 40 внутрішнього пристосування і корпусом 36 шолома збільшений внаслідок цього в цих ділянках вниз. Це полегшує установку кріпильних пристроїв у внутрішній стороні корпусу 36 шолома і розміщення ковпачків 35a, 35b захисту вух у вільному просторі 60, що пояснює зображення на Фіг. 11 і що ще детальніше описується надалі. У вищезазначеній ділянці скронь, на внутрішній стороні корпусу 36 шолома, на кожній стороні приформовані три стрижньоподібних виступи 74a або 74b, з можливістю кріплення на них з геометричним замиканням і з можливістю роз'єднання конструктивного вузла 40 внутрішнього пристосування з кронштейнами 54 або 55. Стрижньоподібні виступи 74a, 74b показані у вигляді збоку на Фіг. 5, у вигляді зверху - на Фіг. 4 (справа) і у вигляді в розрізі - на Фіг. 15. Стрижньоподібні виступи 74a, 74b відповідно є в поперечному перетині квадратними порожньопрофільними елементами, приформованими ділянкою основи до внутрішньої сторони корпусу 36 шолома. На його протилежній до ділянки основи ділянці стрижньоподібні виступи 74a, 74b розташовані окремо стоячими перед внутрішньою поверхнею корпусу шолома 36. Примикання стрижньоподібних виступів 74 до внутрішньої сторони корпусу 36 шолома та їх перехід до корпусу шолома в суміжній з місцем примикання ділянці відповідно в пазусі склепіння посилений додатково приформованими ребрами між стрижньоподібними виступами 74a, 74b і корпусом 36 шолома, тому стрижньоподібні виступи 74a, 74b сполучені з корпусом шолома 36 по суті нерухомого. При дії на стрижньоподібні виступи 74a, 74b зусилля упоперек до їх подовжнього напрямку, прагнучого зігнути стрижньоподібні виступи, стрижньоподібні виступи 74a, 74b прагнуть відповідно деформувати корпус 36 шолома. Мета цього варіанту виконання детальніше пояснюється далі у зв'язку з описом кріплення конструктивного вузла 40 внутрішнього пристосування в корпусі 36 шолома. На задньому кінці корпус 36 шолома забезпечений на нижньому краю в центрі вирізом 76, за яким при повністю змонтованому шоломі 30 знаходиться пристрій 48 натягнення потиличної стрічки 46 і доступний внаслідок цього для приведення в дію рукою для натягнення або ослаблення потиличної стрічки 46. Для фіксації кронштейна 56 в корпусі 36 шолома він забезпечений в ділянці потилиці прорізом 78, в який може заходити з фіксацією з можливістю роз'єднання відповідно сформований вільний кінець кронштейна 56 (Фіг. 2), як це можна побачити на Фіг. 7 і Фіг. 15. При фіксованому кронштейні 56 виконані на кронштейні 56 виступи 56a, 56b знаходяться поза корпусом 36 шолома і прилягають до його зовнішньої поверхні, так що при тому діючому зверху на корпус 36 шолома зусиллі кронштейн 56 навантажується розтягуючим зусиллям. Кріпильний пристрій 80 для захисту 34 вух має два місця 80a, 80b установки захисту вух усередині в корпусі 36 шолома. Місця 80a, 80b установки захисту вух переважно є поворотними опорами, приформованими усередині до корпусу 36 шолома або встановленими як додаткові елементи без можливості роз'єднання. У місцях 80a, 80b установки захисту вух встановлені з можливістю повороту несучі скоби 37a, 37b з ковпачками 35a або 35b захисту вух, що детальніше описане нижче. Кріпильний пристрій 84 для захисту 32 обличчя має усередині в корпусі 36 шолома два місця 84a, 84b установки захисту обличчя. У місцях 84a, 84b установки захисту обличчя встановлені з можливістю повороту два тримачі 132a, 132b щитка 132. Місця 84a, 84b установки захисту обличчя приформовані не на внутрішній стороні корпусу шолома 36, а відповідно в штекерному роз'ємі 136a або 136b, вони відповідно насаджуються на стрижньоподібні виступи 74a або 74b для одночасного закріплення відкритих кінців кронштейнів 54, 55 на стрижньоподібних виступах. Місця 84a, 84b установки захисту обличчя знаходяться зі своїми відповідними штекерними роз'ємами 36a або 36b в змонтованому положенні у вільному просторі 60, і, зокрема, в ділянці, в якій корпус 36 шолома по своєму нижньому краю зрушений вниз, як вже було роз'яснено вище. Далі детальніше описано внутрішнє пристосування для захисного шолома 30, з посиланням на креслення, зокрема, Фіг. 1-3, Фіг. 6 та Фіг. 12. Конструктивний вузол 40 внутрішнього пристосування є таким елементом захисного шолома 30, який торкається до голови, і складається з несучої корзини, 42, наголовної стрічки 44 і потиличної стрічки 46, забезпеченої пристроєм 48 натягнення. Конструктивний вузол 40 може фіксуватися в показаному на Фіг. 3 і Фіг. 6 корпусі 36 шолома для опори і фіксації шолома 30 на голові працівника, що носить його. 5 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 1 показаний конструктивний вузол 40 внутрішнього пристосування захисного шолома 30 згідно винаходу в перспективному зображенні і під косим кутом знизу. На Фіг. 2 показаний конструктивний вузол внутрішнього пристосування по Фіг. 1, вигляд під косим кутом зверху. На Фіг. 3 показаний конструктивний вузол 40 внутрішнього пристосування, вигляд в подовжньому розрізі по Фіг. 1, вставлений в також показаний в подовжньому розрізі корпус 36 шолома захисного шолома 30. На Фіг. 6 показаний варіант виконання захисного шолома 30, в якому він забезпечений захистом обличчя і захистом вух 32 або 34, в розтягнутому зображенні і частково в розрізі. На Фіг. 12 показаний конструктивний вузол 40 внутрішнього пристосування захисного шолома 30, причому два кінці потиличної стрічки 46 сполучені з можливістю роз'єднання в ділянці потилиці пристроєм 48 натягнення. Несуча корзина 42 виконана з жорсткого матеріалу, що пружно згинається, переважно з полімерного матеріалу такого, як поліамід. Несуча корзина 42 забезпечена в двох ділянках скронь, а також в ділянці потилиці відповідно нерухомим, виступаючим криво вниз або назад кронштейном 54, 55 або 56 для триточкового кріплення внутрішнього пристосування в корпусі 36 шолома і для створення продовжуваного наскрізь в корпусі 36 шолома навколо внутрішнього пристосування вільного простору 60 для установки ковпачків 35a, 35b захисту вух та іншого оснащення для шолома, а також кріпильних пристроїв 80, 84 для захисту обличчя і захисту вух 32 або 34. Несуча корзина 42 виготовлена в описаному в заявці варіанті виконання у вигляді цілісної формованої деталі з полімерного матеріалу. Несуча корзина 42 утворена двома парами розташованих на деякій відстані одна від одної несучих смуг 142,144, які схрещені згідно зображенню на Фіг. 2 в центрі і переходять своїми нижніми кінцями в чотирьох місцях 146a, 146b, 146c, 146d з'єднання в окрему, замкнуту по колу несучу смугу 148. На Фіг. 1 несучі смуги 142, 144 покриті хрестоподібним елементом матеріалу прокладки 149. Кронштейни 54, 55, 56 виступають в місцях 146a, 146b, 146c з'єднання від несучої корзини 42. Якщо припустити, що несучі смуги 142 і 144 проходять між місцями 146a, 146b або 146c, 146d з'єднання по дузі, переважно, по суті, по дузі кола, то кронштейни 54, 55 або 56 виступають відповідно, по суті, тангенціально до відповідної дуги від несучої корзини 142 вниз або назад, як це можна бачити на Фіг. 15 або Фіг. 2. У описаному в даному випадку варіанті виконання кронштейни 54, 55, 56 приформовані до замкнутої по колу несучої смуги 148. Наголовна стрічка 44 приформована до несучої корзини 42, як це видно на Фіг. 2. Потилична стрічка 46 має два передні кінці, сполучених з можливістю роз'єднання задніми відкритими кінцями з наголовною стрічкою 44, наприклад, за допомогою не зображеного детально на фігурах фіксованого з'єднання. Потилична стрічка 46 має згідно Фіг. 1-3 два відкриті кінці, сполучених один з одним в ділянці потилиці з можливістю роз'єднання, і, зокрема, за допомогою пристрою 48 натягнення, як це можна побачити на Фіг. 12. Потилична стрічка 46 може бути виконана з однакового з несучою корзиною 42 матеріалу. Потилична стрічка 46 з'єднується між своїми з'єднаннями з наголовною стрічкою 44, а своїми відкритими кінцями відповідно з регулюванням по висоті - до несучої корзини 42, як це, наприклад, можна бачити на Фіг. 1 та Фіг. 2. Несуча корзина 42 для цього має дві виступаючі вниз опорні лапки 47a, 47b, до яких можна фіксувати потиличну стрічку 46 з відповідно вибраною висотою. Потилична стрічка 46 має на кожній стороні три розташовані один над одним отвори 51, в які можна вводити в розташований в кожній опорній лапці 47a, 47b виступаючий пружинний болт 49 (Фіг. 6), як це можна бачити на Фіг. 1 і Фіг. 2. У вище описаному варіанті виконання кронштейни 54, 55, фіксовані, зокрема, в корпусі шолома 36 інакше, ніж кронштейн 56, проте, це необов'язково. Кронштейни 54, 55 можуть бути фіксовані в корпусі шолома таким же способом, як і кронштейн 56. Потрібно тільки, щоб кронштейни 54, 55 мали однакові засоби фіксації як кронштейн 56, що дозволяють вводити в зачеплення з геометричним замиканням кронштейни 54, 55 з корпусом шолома. Тоді в цьому випадку засоби фіксації кронштейнів 54, 55 також були б засобами замикання, що вводяться, наприклад, в прорізі в корпусі 36 шолома для фіксації кронштейнів 54, 55, а також кронштейна 56 в корпусі шолома за допомогою фіксованого з'єднання. Наголовна стрічка 44 приформована на відстані від замкнутої по колу несучої смуги 148 через сполучну смугу 150 до замкнутої по колу несучої смуги 148. Кронштейни 54, 55, 56 і опорні лапки 47a, 47b додатково посилені приформованими ребрами 152 або 154. Виступаючі вниз в обох ділянках скронь кронштейни 54, 55 мають засоби для фіксації усередині в корпусі 36 шолома. Засоби фіксації містять в кожному з кронштейнів 54, 55 три крізні отвори 156 або 158, з можливістю їх зачеплення з геометричним замиканням із стрижньоподібними виступами 74a або 74b в корпусі 36 шолома. Виступаючий назад в ділянці потилиці кронштейн 56 несучої корзини 42 має виступи 56a, 56b, утворюючі, як вже 6 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 висловлювалося раніше, фіксуючий пристрій для фіксації з можливістю роз'єднання конструктивного вузла 40 внутрішнього пристосування в корпусі 36 шолома. Нарешті, згідно Фіг. 2, в несучій корзині 42 виконаний пристрій 88a, 88b для кріплення не зображеного ременя підборіддя. Кріпильний пристрій 88a, 88b ременя підборіддя містить дві шарнірні цапфи 90a, 90b, приформовані поряд з виступаючими в обох ділянках скронь вниз кронштейнами 54, 55 до замкнутої по колу несучої смуги 148 несучої корзини 42 або, як зображено, до проміжної деталі 89a, 89b з можливістю її насадження на замкнуту по колу несучу смугу, 148. У промислових шоломах і шоломах працівників лісового господарства ремінь підборіддя кріпиться до корпусу шолома (не зображено) або до несучої корзини. У альпіністських шоломах кріплення ременя підборіддя здійснюють тільки до корпусу шолома. Взаємне з'єднання корпусу 36 шолома і конструктивного вузла 40 внутрішнього пристосування, частково вже описаного вище, роз'яснюється тут з посиланням на Фіг. 2, 3 і 15 в узагальненому і доповненому вигляді. На Фіг. 2 показаний конструктивний вузол 40 внутрішнього пристосування під косим кутом зверху в перспективі. На Фіг. 3 в подовжньому розрізі показаний конструктивний вузол 40 внутрішнього пристосування вставлений в також показаний в подовжньому розрізі корпус 36 шолома захисного шолома 30, причому пристрій 48 натягнення на потиличній стрічці 46 не зображено. На Фіг. 15 показаний захисний шолом 30 в розрізі по лінії XV-XV на Фіг. 3, причому також зображений пристрій 48 натягнення. На Фіг. 2 можна бачити виконані у вигляді розпірок кронштейни 55 і 56. Другий виступаючий вниз кронштейн 55 на Фіг. 2 не видний. На Фіг. 3 показаний внутрішній вид кронштейна 55. На Фіг. 15 кронштейнів 54 і 55 показані в розрізі. Для триточкового кріплення конструктивного вузла 40 внутрішнього пристосування в корпусі 36 шолома виступаючий назад кронштейн 56 засувають в проріз 78 в корпусі шолома, до тих пір, поки виступи 56a, 56b не зайдуть зовні в корпус шолома. Тоді конструктивний вузол внутрішнього пристосування 40 переміщається далі усередину у напрямку внутрішньої поверхні корпусу 36 шолома, причому кронштейни 54 і 55 надягають за допомогою стрижньоподібних виступів 74a або 74b. При цьому крізні отвори 156 і 158 в кронштейнах 54 і 55 приймають стрижньоподібні виступи 74a або 74b з геометричним замиканням, як це можна побачити на Фіг. 15. При приляганні кронштейнів 54, 55 в незаповненому просторі між корпусом 36 шолома і стрижньоподібними виступами 74a, 74b до внутрішньої сторони шолома, штекерні роз'єми 136a і 136b (Фіг. 4 і 5) насаджуються на стрижньоподібні виступи 74a або 74b для фіксації таким чином кронштейнів 54 і 55 в їх положенні. Конструктивний вузол 40 внутрішнього пристосування і корпус 36 шолома тепер жорстко сполучені один з одним в трьох точках. Як тільки захисний шолом 30 буде надітий на голову і фіксований за допомогою пристрою 48 натягнення на голові, то можна за необхідності затягнути ще під підборіддям ремінь підборіддя (не зображено). Крізні отвори 156, 158 в кронштейнах 54, 55 захоплюють стрижньоподібні виступи 74a або 74b відповідно на довжину, що складає, принаймні, ширину на просвіт крізних отворів 156, 158. Якщо при навантаженні на шолом 30 зверху виявляється зусилля на кронштейни 54, 55, 56, то кронштейни навантажуються розтягуючим зусиллям через корпус 36 шолома, що спирається на кінці кронштейнів. За допомогою цього діючого на кронштейни 54, 55, 56 зусилля в кожній з трьох точок виникає момент, прагнучий деформувати корпус 36 шолома до нижнього краю усередину. Корпус 36 шолома перетворює зусилля, що внаслідок цього впливає на нього, в енергію деформації і зменшує внаслідок цього дію зусилля на працівника, що носить шолом. Передача моменту від кронштейнів 54, 55, 56 на корпус 36 шолома ще більш посилюється за допомогою того, що кронштейни додатково посилені приформованими ребрами 152. Далі детальніше описується захист 34 вух разом зі своїм кріпильним пристроєм 80 з посиланням на креслення, зокрема, на Фіг. 4-11. На Фіг. 4 показаний вигляд знизу корпусу 36 шолома без конструктивного вузла 40 внутрішнього пристосування, причому, зокрема, видно положення місць 80a, 80b установки захисту вух на внутрішній стороні корпусу 36 шолома. На Фіг. 5 показаний корпус 36 шолома по Фіг. 4 в перспективному зображенні під косим кутом знизу. На Фіг. 6 показаний захисний шолом 30 в розтягнутому зображенні і частково в розрізі, причому видно захист 34 вух у взаємному розташуванні до іншого оснащення для шолома. На Фіг. 7 показаний вигляд знизу захисного шолома 30, в якому захист 34 вух зображений з інтервалом від шолома. Дзеркально розташований на протилежній стороні шолома 30 захист 34 вух на Фіг. 7 для наочності опущений. На Фіг. 8 показаний захисний шолом 30 із захистом 34 вух, що є на обох сторонах, причому корпус 36 шолома показаний в поперечному перетині, а захист 34 вух відкинутий від вух. На Фіг. 9 показаний захисний шолом по Фіг. 8, причому, проте, захист 34 вух накинутий на вуха. На Фіг. 10 показаний вигляд збоку захисного шолома по Фіг. 9. На Фіг. 11 7 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 60 показаний захисний шолом по Фіг. 10, причому, проте, захист 34 вух повернений назад в не робоче положення і показаний захованим під корпусом шолома. Захист 34 вух містить два ковпачки 35a, 35b захисту вух, встановлені з можливістю повороту відповідно у виконаній у вигляді вилки несучій скобі 37a або 37b. Корпус 36 шолома забезпечений на своїй внутрішній стороні нерухомими місцями 80a, 80b установки захисту вух, як це можна бачити на Фіг. 4. Зокрема, на Фіг. 6 місце 80b установки захисту вух зображене разом з несучою корзиною 42, проте це місце установки також, як і місце 80b установки захисту вух влаштоване усередині в корпусі 36 шолома, а не в несучій корзині 42. Зображення на Фіг. 6 повинно тільки ілюструвати, де в просторі знаходиться місце 80b установки захисту вух відносно несучої корзини 42 конструктивного вузла 40 внутрішнього пристосування. У місцях 80a, 80b установки встановлені з можливістю повороту несучі скоби 37a, 37b, забезпечені ковпачками 35a або 35b захисту вух, як це можна бачити на Фіг. 10 і Фіг. 11. Місця 80a, 80b установки захисту вух і несучі скоби 37a, 37b розташовані і виконані так, що несучі скоби 37a, 37b можуть повертатися у вільному просторі 60 між двома положеннями: показаним на Фіг. 9 і Фіг. 10: робочим положенням, в якому ковпачки 35a, 35b захисту вух накривають вуха, і показаним на Фіг. 11 не робочим положенням, в якому ковпачки 35a, 35b захисту вух заховані у вільному просторі 60 в корпусі 36 шолома. Кожна несуча скоба 37a, 37b виконана на ділянці між її обома кінцями, в якій вона продовжується у вільному просторі 60, заздалегідь навантажена пружиною, з можливістю перегину, так що ковпачки 35a, 35b захисту вух, як це показано на Фіг. 8, в не перегнутому положенні кожної несучої скоби 37a, 37b, відповідно відкинуті від вуха, а в перегнутому положенні несучої скоби 37a, 37b - відповідно примикають до вуха, як це показано на Фіг. 9. Якщо захисний шолом 30 не надітий на голову, обидва ковпачки 35a, 35b захисту вух займають у вищезазначеному елементі відповідно положення, що знаходиться значно далі усередині, ніж вухо, до якого повинен прилягати кожен ковпачок 35a, 35b захисту вух. Іншими словами, взаємна дистанція між ковпачками захисту вух істотно менша в цьому випадку, ніж взаємна відстань між вухами. Це забезпечує, що при надітому шоломі 30 ковпачків 35a, 35b захисту вух фіксуються притиснутими до вух попередньо навантаженою пружиною. Попереднє навантаження пружини для перегину кожної несучої скоби 37a, 37b між двома певними положеннями відбувається за допомогою кільцеподібно вигнутої дугоподібної пружини 92a, 92b скоби (останню видно на Фіг. 6). Кожну несучу скобу 37a, 37b можна переміщати рукою в перегнуте і в не перегнуте положення. У кожному з цих положень пружина 92a або 92b скоби викликає фіксацію кінцевого положення. Фіксації кінцевого положення несучих скоб 37a, 37b не досягають при надітому шоломі, оскільки, як вже сказано, кожен ковпачок 35a, 35b захисту вух повинен фіксуватися пружно притиснутим до вуха. Додаткове кожне місце 80a, 80b установки захисту вух і кожна скоба 37a, що несе, 37b повинні бути виконані так, щоб скоба, що несе, могла повертатися тільки з показаного на Фіг. 8 положень назад. Це забезпечує можливість прихованого розміщення ковпачків 35a, 35b захисту вух у вільному просторі за вухом, не торкаючись з вухами і нижнім краєм корпусу 36 шолома. Далі приводиться докладніший опис захисту 32 обличчя з посиланням на креслення, зокрема, на Фіг. 6, Фіг. 7 та Фіг. 17-20. На Фіг. 6 показаний в розтягнутому зображенні і частково в розрізі захисний шолом 30, причому захист 32 обличчя можна бачити у взаємному розташуванні з іншим оснащенням для шолома. На Фіг. 7 показаний вигляд знизу захисного шолома 30, в якому щиток 132 захисту 32 обличчя зображено на деякій відстані від шолома. На Фіг. 17 показаний захисний шолом 30, причому щиток 132 розкрито. На Фіг. 18 показаний вид поперечного перетину захисного шолома по Фіг. 17, якщо дивитися на нього в напрямку назад. На Фіг. 19 показаний захисний шолом по Фіг. 17 в розкритому зображенні, якщо дивитися на нього в напрямку вперед. На Фіг. 20 показаний вигляд збоку прикладу виконання захисного шолома 30, забезпеченого, окрім захисту 32 обличчя із захистом 34 вух встановленим на ділянці потилиці в потиличній стрічці 46 пристроєм 48 натягнення. Захист 32 обличчя містить щиток 132 з двома тримачами 32a, 32b, а також з двома штекерними роз'ємами 136a, 136b, до яких як кріпильний пристрій 84 для захисту 32 обличчя відповідно приформоване одне місце 84a або 84b установки захисту обличчя. Штекерні роз'єми 136a, 136b насаджуються на стрижньоподібні виступи 74a або 74b, унаслідок чого місця 84a, 84b установки захисту обличчя в ділянці скронь залишаються на внутрішній стороні корпусу 36 шолома. Штекерний роз'єм 136b з місцем 84b установки захисту обличчя видно на Фіг. 4. Розташований навпроти штекерний роз'єм 136a з місцем 84a установки захисту обличчя на Фіг. 4 не показаний. Кожне місце 84a, 84b установки захисту обличчя має три виступаючих в осьовому напрямку, пружно гнучких виступи 85a або 85b, за допомогою яких тримачі 132a, 132b з втулками 134a, 134b з підшипником ковзання можуть переміщатися для фіксації тримачів 8 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 60 132a, 132b в місцях 84a, 84b установки захисту обличчя з можливістю їх повороту і роз'єднання. Місця 84a, 84b установки захисту обличчя і тримачі 132a, 132b розташовані і виконані так, що кожен тримач 132a, 132b може повертатися у вільному просторі 60 між двома положеннями: робочим положенням, в якому щиток 132 відкинуто вниз і захищає обличчя (Фіг. 20), і неробочим положенням, в якому щиток 132 відкинутий вгору і розташований, щільно прилягаючи до зовнішньої поверхні корпусу 36 шолома (Фіг. 17 і Фіг. 19). Кріпильний пристрій 84 для захисту обличчя містить самотормозний фіксатор для кожного тримача 132a, 132b. Для цього кожен штекерний роз'єм 136a, 136b містить заздалегідь навантажений пружиною болт, що фіксує заздалегідь навантаженою пружиною прикріплену до тримачів 132a, 132b втулку 134a або 134b з підшипником ковзання в робочому або в неробочому положенні. Щиток 132 утворює з кожним тримачем 132a, 132b вилку (Фіг. 6), в якій при відкритому щитку (Фіг. 17) щільно встановлена стінка корпусу 36 шолома. При закритому щитку 132 він спирається своїм верхнім краєм на передній край корпусу 36 шолома, а бічні краї щитка 132 прилягають до зовнішньої поверхні корпусу шолома. Тому, ні при закритому, ні при відкритому щитку відсутня можливість, щоб при експлуатації шолома, наприклад, під час робіт в лісі, гілки самі чіплялися б за тримачі 132a, 132b або за щиток 132 і несли загрозу для працівника, що носить шолом. Далі наводиться докладніший опис пристрою 48 натягнення. Пристрій 48 натягнення є разом із захистом 34 вух іншим елементом оснащення для шолома, що завжди знаходиться, також як і захист 34 вух, в межах контуру корпусу 36 шолома, тому на ділянці пристрою 48 натягнення також немає виступаючих елементів, за які могли б чіплятися перешкоди. Пристрій 48 натягнення описується з посиланням на креслення, зокрема, на Фіг. 12-16. На Фіг. 12 показаний вигляд збоку конструктивного вузла 40 внутрішнього пристосування захисного шолома 30, в якому обидва кінці потиличної стрічки 46 сполучені з можливістю роз'єднання на ділянці потилиці за допомогою пристрою 48 натягнення. На Фіг. 13 показаний вигляд збоку конструктивного вузла 40 внутрішнього пристосування захисного шолома 30 по Фіг. 12, вбудованого в корпус 36 шолома, причому пристрій 48 натягнення, в затягнутому положенні, як на Фіг. 12. На Фіг. 14 показаний вигляд знизу захисного шолома по Фіг. 13. На Фіг. 15 показаний вид поперечного перетину захисного шолома 30, якщо дивитися назад. Фіг. 16 показує в частково розкритому зображенні захисний шолом 30 по Фіг. 13, якщо дивитися в напрямку вперед. Пристрій 48 натягнення містить тримач 168, в який введені відкриті кінці потиличної стрічки 46 на обох сторонах. Тримач 168 має прямокутні виступи, які можна вводити в зачеплення з прямокутними отворами 176 потиличної стрічки 46. Завдяки цьому можна грубо регулювати довжину потиличної стрічки 46 відповідно до розміру голови. Доцільно, якщо регулювання відбувається так, що захисний шолом 30 можна зручно надягати при не приведеному в дію пристрої натягнення. Натягнення потиличної стрічки 46, після того, як шолом 30 надітий, відбувається потім за допомогою пристрою 48 натягнення, як це пояснюється далі. Згідно зображенню на Фіг. 14 опорна чашка 172 і тримач 168 шарнірно сполучені один з одним передавальним важелем 169. Передавальний важіль 169 згідно Фіг. 14 приєднаний на одному кінці за допомогою шарніра 170 до показаного на Фіг. 12 нижнього кінця опорної чашки 172. Передавальний важіль 169 на іншому кінці згідно Фіг. 16 приєднаний за допомогою шарніра 171 до верхнього на зображенні кінця тримача 168. Приведення в дію пристрою 148 натягнення проводять щитком 174 засувки, приєднаним згідно Фіг. 12 за допомогою шарніра 173 до тримача 168. Щиток 174 засувки забезпечений нижче за шарнір 173 на його суміжній з передавальним важелем 169 стороні з не показаним на кресленнях виступом. При закриванні щитка 174 засувки, як це показано на Фіг. 12, нижній кінець тримача 168 повертається назад вниз під дією виступу на передавальний важіль 169 від шарніра 170. Цей поворот викликає натягнення потиличної стрічки 46. При цьому пристрій 48 натягнення спирається в ділянці потилиці в потилицю за допомогою опорної чашки 172. До шарніра 171 прикріплена не показана на кресленнях пружина, розташована між тримачем 168 і передавальним важелем 169 так, що передавальний важіль 169 при відкритому щитку 174 засувки притиснутий своїм шарніром 170 у напрямку до нижнього кінця тримача 168. На ділянці шарніра 170 між опорною чашкою 172 і передавальним важелем 169 діє інша пружина (також не показана), прагнуча притиснути опорну чашку 172 в положення в упорі, в якому її верхній кінець повернений убік від верхнього кінця тримача 168. Приведення в дію пристрою 148 натягнення відбувається за допомогою щитка 174 засувки. Якщо щиток 174 засувки повернутий за годинниковою стрілкою, а внаслідок цього закритий, як це показано на Фіг. 12, - тримач 168 повернений навколо шарніра 171, тому опорна чашка 172 на своєму – (зображення по Фіг. 12) нижньому краю має дистанцію від нижнього краю тримача 9 UA 109444 C2 5 10 15 20 25 30 35 40 45 50 55 168. Це натягнуте положення пристрою натягнення, показано на Фіг. 12-14. При повертанні щитка 174 засувки в напрямку проти годинникової стрілки, і тим самим в його відкритому положенні, пристрій 148 натягнення відкривається. Внаслідок цього нижній край тримача 168 може пересуватися у напрямку до шарніра 170 в опорній чашці 172, тому потилична стрічка 46 ослабляється і захисний шолом 30 можна надягати і знімати. При надітому захисному шоломі 30 слід тільки відкинути щиток 174 засувки вниз для фіксації шолома 30 на голові. Це можна зручно робити однією рукою, і навіть рукавичкою. Опорна чашка 172 покрита на передній стороні елементом 180 матеріалу прокладки. ФОРМУЛА ВИНАХОДУ 1. Захисний шолом, що містить корпус (36), з внутрішнім пристосуванням та конструктивний вузол (40), який торкається до голови наголовної стрічки (44), потиличної стрічки (46) і декількох несучих смуг (142, 144, 148) із засобами для кріплення конструктивного вузла (40) до корпуса (36) шолома, який відрізняється тим, що несучі смуги (142, 144, 148) утворюють несучий кошик (42), засоби кріплення містять три виконаних як розпірки жорсткі кронштейни (54, 55, 56), які приформовані до несучого кошика (42) і виступають від нього в скроневих ділянках під нахилом вниз, а в потиличній ділянці - назад, при цьому корпус (36) шолома і кронштейни (54, 55, 56) мають розміри, що між конструктивним вузлом (40) внутрішнього пристосування і корпусом (36) шолома передбачений безперервно прохідний навколо внутрішнього пристосування вільний простір (60) для установки оснащення шолома, що містить щонайменше ковпачки (35а, 35b) захисту вух разом з несучими скобами (37а, 37b), а також кріпильних пристроїв (80, 84) для іншого оснащення шолома, що містить щонайменше захист обличчя (32) і захист вух (34). 2. Захисний шолом за п. 1, який відрізняється тим, що несучий кошик (42) сформовано з жорсткого матеріалу, що пружно згинається, а кронштейни (54, 55, 56) фіксовані відповідно своїми відкритими кінцями до корпусу (36) шолома. 3. Захисний шолом за п. 1 або п. 2, який відрізняється тим, що кріпильний пристрій (80) для захисту (34) вух має два місця (80а, 80b) установки захисту вух усередині корпусу (36) шолома, в яких встановлені з можливістю повороту несучі скоби (37а, 37b), з ковпачками (35а, 35b) захисту вух. 4. Захисний шолом за п. 3, який відрізняється тим, що місця (80а, 80b) установки захисту вух і несучі скоби (37а, 37b) розташовані і виконані так, що несучі скоби (37а, 37b) повертаються у вільному просторі відповідно між двома положеннями: робочим положенням, в якому ковпачки (35а, 35b) захисту вух закривають вуха, і неробочим положенням, в якому ковпачки (35а, 35b) захисту вух заховані у вільному просторі (60). 5. Захисний шолом за будь-яким з пп. 2-4, який відрізняється тим, що кріпильний пристрій (84) для захисту обличчя має два місця (84а, 84b) установки захисту обличчя усередині в корпусі (36) шолома, в яких встановлені з можливістю повороту два тримачі (132а, 132b) щитка (132). 6. Захисний шолом за п. 5, який відрізняється тим, що місця (84а, 84b) установки захисту обличчя і тримачі (132а, 132b) розташовані і виконані так, що тримачі (132а, 132b) повертаються у вільному просторі (60) відповідно між двома положеннями: робочим положенням, в якому щиток (132) захищає обличчя, і неробочим положенням, в якому щиток (132) розташований, щільно прилягаючи до зовнішньої поверхні корпусу (36) шолома. 7. Захисний шолом за будь-яким з пп. 2-6, який відрізняється тим, що несуча смуга (148) на несучому кошику (42) розташована на її нижньому краю і виконана замкнутою по колу, при цьому кронштейни (54, 55, 56) приформовані до замкнутої по колу несучої смуги (148). 8. Захисний шолом за п. 7, який відрізняється тим, що потилична стрічка (46) прикріплена до несучого кошика (42) і має два кінці, сполучені на ділянці потилиці за допомогою пристрою (48) натягнення з можливістю роз'єднання, встановленого як інше оснащення для шолома у вільному просторі (60). 9. Захисний шолом за п. 8, який відрізняється тим, що пристрій (48) натягнення має опорну чашку, яка виконана з можливістю притиснення при натягненні потиличної стрічки (46), за допомогою щитка засувки, до потилиці працівника, що носить шолом (30). 10. Захисний шолом за будь-яким з пп. 2-9, який відрізняється тим, що виступаючі вниз в обох ділянках скронь кронштейни (54, 55) містять засоби для роз'ємного кріплення усередині до корпусу (36) шолома. 11. Захисний шолом за п. 10, який відрізняється тим, що засоби фіксації на кожному з вниз виступаючих кронштейнів (54, 55) виконані з можливістю введення і зачеплення з геометричним замиканням в корпус (36) шолома. 10 UA 109444 C2 5 10 15 12. Захисний шолом за будь-яким з пп. 2-11, який відрізняється тим, що виступаючий назад на ділянці потилиці кронштейн (56) містить фіксуючий пристрій (56а, 56b) для фіксації в корпусі (36) шолома. 13. Захисний шолом за п. 5, який відрізняється тим, що місця (84а, 84b) установки захисту обличчя виконані у вигляді штекерних роз'ємів (136а, 136b), призначених для насадження за допомогою кронштейнів (54, 55) на стрижньоподібні виступи (74а, 74b). 14. Захисний шолом за п. 11, який відрізняється тим, що засоби фіксації мають на кожному з вниз виступаючих кронштейнів (54, 55) крізні отвори (156, 158), які охоплюють стрижньоподібні виступи (74а, 74b) на корпусі (36) шолома відповідно на довжину, що є принаймні такою ж, як ширина на просвіт крізних отворів (156, 158), при цьому діюче зверху на кронштейни (54, 55, 56) при навантаженні шолома (30) зусилля створює в кронштейнах (54, 55, 56) момент, здатний деформувати корпус (36) шолома до нижнього краю усередину. 15. Захисний шолом за будь-яким з пп. 1-14, який відрізняється тим, що несучий кошик (42), містить дві виступаючі вниз опорні лапки (47а, А1b), до яких прикріплена з можливістю вибору висоти потилична стрічка (46). 16. Захисний шолом за п. 15, який відрізняється тим, що кронштейни (54, 55, 56) і опорні лапки (47а, 47b) додатково посилені приформованими ребрами (152). 11 UA 109444 C2 12 UA 109444 C2 13 UA 109444 C2 14 UA 109444 C2 15 UA 109444 C2 16 UA 109444 C2 17 UA 109444 C2 18 UA 109444 C2 19 UA 109444 C2 20 UA 109444 C2 21 UA 109444 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
