Система захисту від вітру

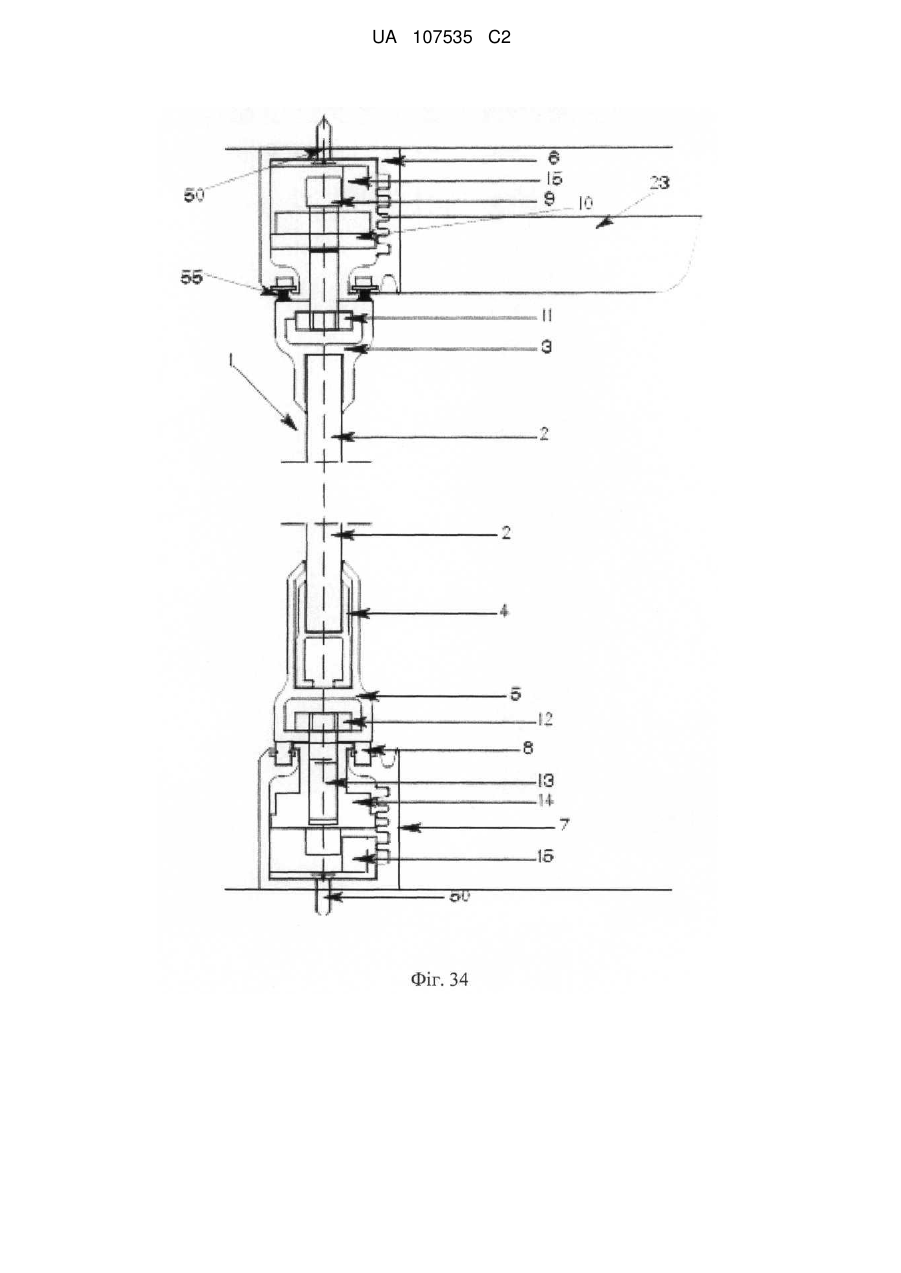

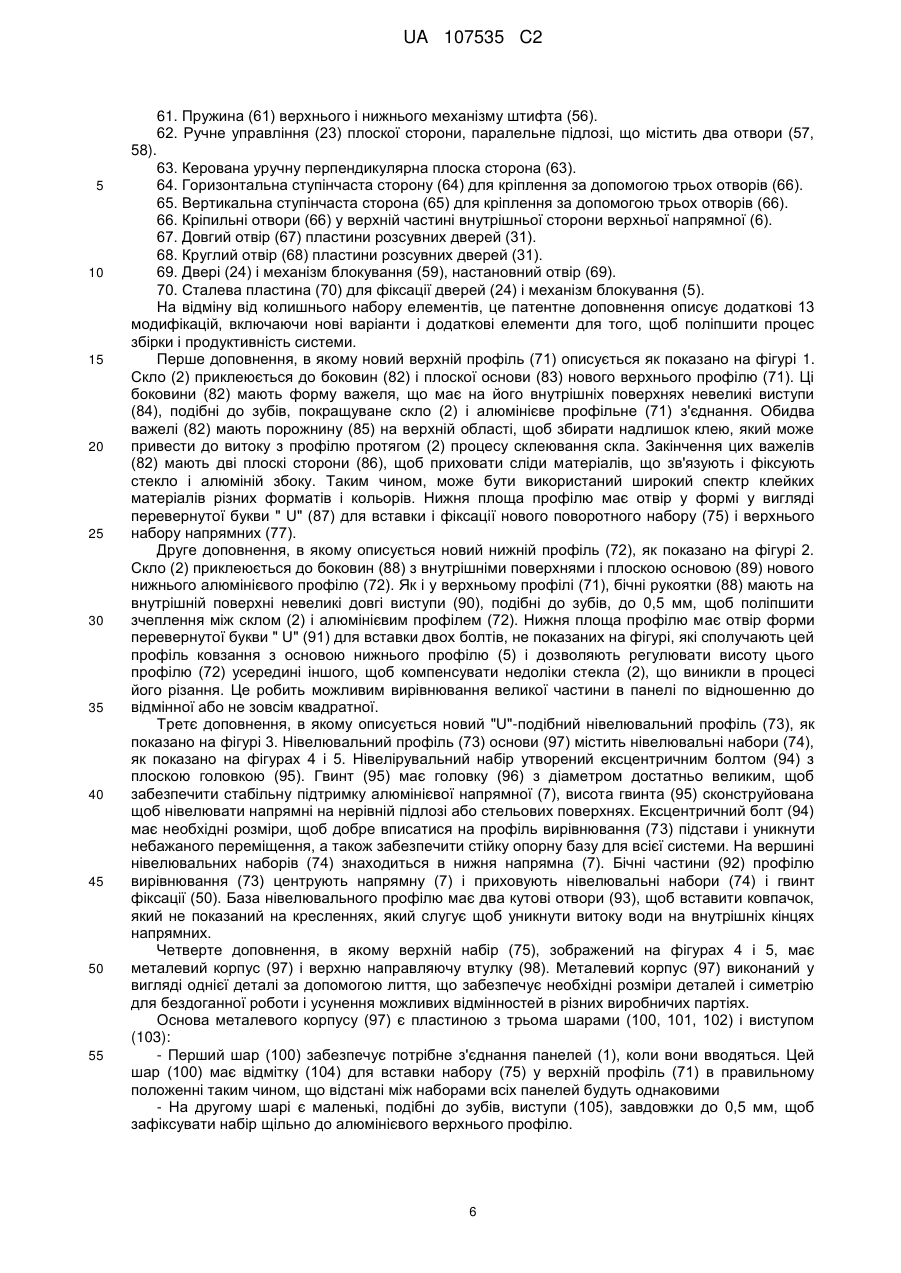

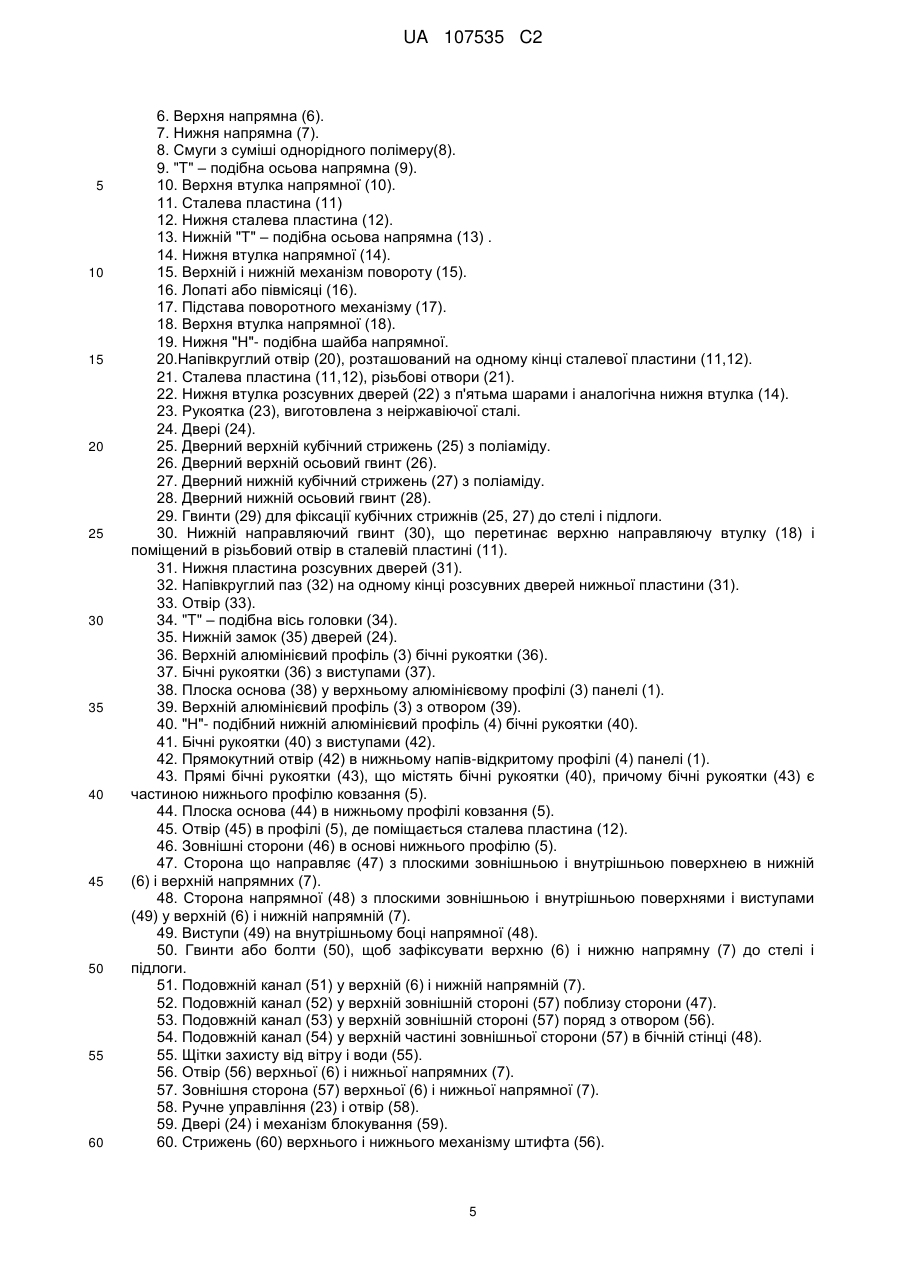

верхньої (6) і нижньої напрямної (7). 58. Ручне управління (23) і отвір (58). 59. Двері (24) і механізм блокування (59). 60. Стрижень (60) верхнього і нижнього механізму штифта (56). 5 UA 107535 C2 5 10 15 20 25 30 35 40 45 50 55 61. Пружина (61) верхнього і нижнього механізму штифта (56). 62. Ручне управління (23) плоскої сторони, паралельне підлозі, що містить два отвори (57, 58). 63. Керована уручну перпендикулярна плоска сторона (63). 64. Горизонтальна ступінчаста сторону (64) для кріплення за допомогою трьох отворів (66). 65. Вертикальна ступінчаста сторона (65) для кріплення за допомогою трьох отворів (66). 66. Кріпильні отвори (66) у верхній частині внутрішньої сторони верхньої напрямної (6). 67. Довгий отвір (67) пластини розсувних дверей (31). 68. Круглий отвір (68) пластини розсувних дверей (31). 69. Двері (24) і механізм блокування (59), настановний отвір (69). 70. Сталева пластина (70) для фіксації дверей (24) і механізм блокування (5). На відміну від колишнього набору елементів, це патентне доповнення описує додаткові 13 модифікацій, включаючи нові варіанти і додаткові елементи для того, щоб поліпшити процес збірки і продуктивність системи. Перше доповнення, в якому новий верхній профіль (71) описується як показано на фігурі 1. Скло (2) приклеюється до боковин (82) і плоскої основи (83) нового верхнього профілю (71). Ці боковини (82) мають форму важеля, що має на його внутрішніх поверхнях невеликі виступи (84), подібні до зубів, покращуване скло (2) і алюмінієве профільне (71) з'єднання. Обидва важелі (82) мають порожнину (85) на верхній області, щоб збирати надлишок клею, який може привести до витоку з профілю протягом (2) процесу склеювання скла. Закінчення цих важелів (82) мають дві плоскі сторони (86), щоб приховати сліди матеріалів, що зв'язують і фіксують стекло і алюміній збоку. Таким чином, може бути використаний широкий спектр клейких матеріалів різних форматів і кольорів. Нижня площа профілю має отвір у формі у вигляді перевернутої букви " U" (87) для вставки і фіксації нового поворотного набору (75) і верхнього набору напрямних (77). Друге доповнення, в якому описується новий нижній профіль (72), як показано на фігурі 2. Скло (2) приклеюється до боковин (88) з внутрішніми поверхнями і плоскою основою (89) нового нижнього алюмінієвого профілю (72). Як і у верхньому профілі (71), бічні рукоятки (88) мають на внутрішній поверхні невеликі довгі виступи (90), подібні до зубів, до 0,5 мм, щоб поліпшити зчеплення між склом (2) і алюмінієвим профілем (72). Нижня площа профілю має отвір форми перевернутої букви " U" (91) для вставки двох болтів, не показаних на фігурі, які сполучають цей профіль ковзання з основою нижнього профілю (5) і дозволяють регулювати висоту цього профілю (72) усередині іншого, щоб компенсувати недоліки стекла (2), що виникли в процесі його різання. Це робить можливим вирівнювання великої частини в панелі по відношенню до відмінної або не зовсім квадратної. Третє доповнення, в якому описується новий "U"-подібний нівелювальний профіль (73), як показано на фігурі 3. Нівелювальний профіль (73) основи (97) містить нівелювальні набори (74), як показано на фігурах 4 і 5. Нівелірувальний набір утворений ексцентричним болтом (94) з плоскою головкою (95). Гвинт (95) має головку (96) з діаметром достатньо великим, щоб забезпечити стабільну підтримку алюмінієвої напрямної (7), висота гвинта (95) сконструйована щоб нівелювати напрямні на нерівній підлозі або стельових поверхнях. Ексцентричний болт (94) має необхідні розміри, щоб добре вписатися на профіль вирівнювання (73) підстави і уникнути небажаного переміщення, а також забезпечити стійку опорну базу для всієї системи. На вершині нівелювальних наборів (74) знаходиться в нижня напрямна (7). Бічні частини (92) профілю вирівнювання (73) центрують напрямну (7) і приховують нівелювальні набори (74) і гвинт фіксації (50). База нівелювального профілю має два кутові отвори (93), щоб вставити ковпачок, який не показаний на кресленнях, який слугує щоб уникнути витоку води на внутрішніх кінцях напрямних. Четверте доповнення, в якому верхній набір (75), зображений на фігурах 4 і 5, має металевий корпус (97) і верхню направляючу втулку (98). Металевий корпус (97) виконаний у вигляді однієї деталі за допомогою лиття, що забезпечує необхідні розміри деталей і симетрію для бездоганної роботи і усунення можливих відмінностей в різних виробничих партіях. Основа металевого корпусу (97) є пластиною з трьома шарами (100, 101, 102) і виступом (103): - Перший шар (100) забезпечує потрібне з'єднання панелей (1), коли вони вводяться. Цей шар (100) має відмітку (104) для вставки набору (75) у верхній профіль (71) в правильному положенні таким чином, що відстані між наборами всіх панелей будуть однаковими - На другому шарі є маленькі, подібні до зубів, виступи (105), завдовжки до 0,5 мм, щоб зафіксувати набір щільно до алюмінієвого верхнього профілю. 6 UA 107535 C2 5 10 15 20 25 30 35 40 45 50 55 60 - Ширина третього шару (102) гарантує центроване положення набору (75) по відношенню до панелі (1), оскільки вона має таку ж ширину, як верхній профіль (71) з отвором (87). - Виступ (103) має форму клину для підтримки тіла набору в упевненому вертикальному положенні осі (106) над верхнім алюмінієвим профілем (71), а другий гвинт, присутній в попередній версії цього набору (75), видалений. - Верхня втулка (98) напрямної має круглу форму і два шари. Її одна частина виконана з поліаміду або подібного матеріалу. Ця втулка (98) встановлена під тиском на осі із закругленою головкою верхнього металевого поворотного набору (75). Зовнішній діаметр у втулки (98) забезпечує центральне положення панелі (1) по відношенню напрямної (6) і дозволяє уникнути шумів під час ковзання панелі (1). П'яте доповнення, в якому новий нижній поворотний набір (76) замінює попередній, описаний в попередній заявці. Як показано на фігурах 6 і 7, новий нижній поворотний набір (76) має металеву частину з двох частин (107, 108) і нижню направляючу втулку (109). Металева частина сформована двома вставленими металевими органами (107, 108), зібраними воєдино квадратною блокувальною клямкою (110), що дозволяє частині бути введеною в іншу, але не виходити з неї, що створює жорсткий вузол, який не може бути розібраний, таким чином забезпечуючи необхідні розміри і симетрію для бездоганної роботи і усунення можливих відмінностей в різних виробничих партіях. Основа металевого корпусу (107) є пластиною з трьома шарами (111, 112, 113) і виступом (116): - Перший шар (111) забезпечує потрібне з'єднання між панелями (1), коли вони з'єднуються. Перший шар (111) має відмітку (114), щоб вставити цей набір в правильному положенні таким чином, що всі відстані між наборами (76) панелей будуть однаковими в нижньому алюмінієвому профілі ковзання (5) і забезпечувати правильне подовжнє положення набору (76) по відношенню до нижнього профілю ковзання (5). - Другий шар (112) має невеликі виступи на його поверхні (115), щоб щільно закріпити набір (76) до нижнього алюмінієвого профілю ковзання (5). Таким чином, виступи (115) покращують фіксацію набору (76). - Ширина третього шару (113) гарантує центроване положення набору по відношенню до нижнього профілю ковзання (5), оскільки він має таку ж ширину, як і отвір профілю. - Виступ (116) має форму клину, щоб підтримувати тіло набору і забезпечувати вертикальне положення осі (110) по відношенню до нижнього алюмінієвого профілю ковзання (5), а другий гвинт, присутній в колишньому варіанті цього набору, видалений. Нижня втулка (109) напрямної має "T"- подібну форму, бічні грані - плоскі, а передні і задні округлені. Ширина втулки (109) - менше, чим ширина алюмінієвих напрямних (7) з отвором (56). Таким чином, панель (1) може бути змонтована і демонтована без необхідності виконання отвору в напрямних (7). Нижня втулка (109) напрямної розташована по центру по відношенню до осі в наборі, але не фіксується, що робить можливим зберегти паралельність плоскої сторони втулки (109) і алюмінієвою напрямною (7). Нижній набір напрямної (76) вирішує проблемну ситуацію, присутню в попередньому варіанті, в якому в процесі установки необхідно було вставити металевий штифт всередину пластикової втулки, цей делікатний процес іноді приводив до поломки пластикової втулки. Також така поломка могла відбутися, якщо робота панелей не була правильною або який-небудь предмет міг впасти всередину напрямної і блокувати нормальну роботу втулок. Ця поломка веде до демонтажу всієї системи, оскільки попередня втулка не може бути введена в напрямну зверху, і це повинно бути зроблено з одного боку напрямної. Таким чином, немає необхідності проектувати певний отвір в напрямній, оскільки новий варіант дозволяє вставляти втулку в напрямну зверху - вниз. Таким чином, ширина втулки (109) дозволяє панелі (1) вмонтовуватися і демонтуватися без необхідності виконання отвору напрямній, щоб вставити ці нові набори всередину. Шосте доповнення, в якому нова верхня напрямна (77) замінює попередню версію виготовлення втулки (18) і гвинта (30). Як показано на фігурах 10 і 11 новий верхній набір напрямних(77) має металевий корпус (118) і втулку верхньої напрямної (117). Металевий корпус (118) виготовлений у вигляді однієї частини за допомогою лиття, таким чином забезпечуються необхідні розміри і симетричність частин для бездоганної роботи і усунення можливих відмінностей в різних виробничих партіях. Металевий корпус є пластиною (119) з двома шарами (120, 121), віссю (125) і виступом (124). На першому шарі (120) є невеликі, подібні до зубів, виступи (122), щоб щільно зафіксувати набір до алюмінієвого верхнього профілю (72). Цей шар (120) має нахил вниз (123) на його передньому кінці, щоб полегшити рух набору (75) уздовж верхнього профілю (71) в подовжньому отворі. Ширина другого шару (121) забезпечує центральне положення по відношенню до панелі (1), оскільки вона має ту ж ширину, 7 UA 107535 C2 5 10 15 20 25 30 35 40 45 50 55 60 що і отвір профілю (71). Виступ (124) має форму клину в наборі для підтримки тіла і для стійкого вертикального положення осі (125) над верхнім алюмінієвим профілем (71), а другий гвинт, присутній в попередній версії, видалений. Верхня втулка (117) напрямної має круглу форму і два шари. Це одна частина з поліаміду або подібного матеріалу. Ця втулка (117) вставлена під тиском в циліндрову вісь (125) головки металевого корпусу (118). Зовнішній діаметр втулки (117) забезпечує центральне положення панелі (1) по відношенню до напрямної (6) щоб уникнути шумів при русі панелі (1). Сьоме доповнення, в якому кришка (78) знаходиться на кінцях нижньої напрямної. Як показано на фігурі 18, кришки (78) мають ту ж форму, що і отвір напрямної (7), так що вона може бути ідеально підібрана. Таким чином, нижня сторона (126) - плоска, а верхня сторона (129) - звужується, щоб увійти до відповідного отвору (56), показаного на фігурі 51. Одна вертикальна сторона (127) - плоска, а інша сторона у вертикальному положенні (128) має контур з виступами, щоб добре взаємодіяти з виступами (49) нижньої напрямної (7). Ковпачок (78) виконаний у вигляді однієї деталі за допомогою лиття, забезпечуючи таким чином розміри для правильного з'єднання з напрямною (7) і герметичність на кінцях напрямних. Крім того, нижня напрямна (7) має невеликі отвори, не показані на фігурах, з відкритого боку. Таким чином, будь-яка вода, що поступає в напрямну (7) з вертикальних швів панелі (1) може витікати назовні. Тобто, ці кришки (78) дозволяють воді текти через ці маленькі отвори в напрямній (7) назовні, а не через кінці напрямних, що знаходяться, як правило, у контакті із стінками. Восьме доповнення, в якому новий запірний блок (79) замінює колишній механізм блокування, показаний на фігурах 54 і 55. На фігурах 12 і 13 показаний новий верхній запірний блок (79), що має в його основі виступ (130) для позиціонування його перпендикулярно початку алюмінієвого профілю (71), щоб уникнути будь-якого можливого руху цього блоку. У передній стороні є ще один виступ (131), що працює як стопор з внутрішньої сторони верхнього алюмінієвого профілю (71), позиціонує двері (24) щодо верхньої алюмінієвої напрямної (71). Таким чином, двері (24) розташовані в лінію з рештою панелей (1). Ці виступи (130, 131), позиція блоку по відношенню до початку алюмінієвого профілю (71) і верхньою напрямної (6) дозволяють уникнути випадкових слідів на зовнішніх гранях цих профілів (6, 71) під час установки. Блок (79) виконаний у вигляді однієї деталі за допомогою лиття, забезпечуючи ідеальне з'єднання на початку алюмінієвого профілю (71), і уникнення невідповідності у вимірюваннях в різних виробничих партіях. Форма блоку (79) є прямокутним паралелограмом з двома виступами (130, 131) і напівкруглою стороною з отвором (132) з більшою висотою в порівнянні з рештою частини блоку (79) верхньої сторони. Діаметр отвору (133) - більше, ніж попередній отвір (132) в протилежній стороні, що має такі ж отвори (132, 133), також використані як отвори (60, 69) в запірному механізмі перших дверей (24). Дев'яте доповнення, в якому новий стрижньовий блок (80) і набір поворотного механізму (81) замінює колишній поворотний механізм (15). Як показано на фігурах 22 до 29, цей новий набір (80, 81) складається з двох компонентів: - поворотного блоку (80), показаного на фігурах 19 і 20, який замінює поворотний блок кубічної форми (25) в механізмі повороту (11, 25, 26), описаному в першій патентній заявці. Поворотний блок (80) має прямокутну форму зі всіх його сторін, і отвір (138), в який вставлена вісь дверей (24), злегка віддалена від центру, щоб верхня і нижня осі мали зазор між ними для коректної роботи панелей (2). Зовнішні сторони поворотного блоку (80), що знаходяться у контакті з вертикальними сторонами напрямних (6,7) мають плоску поверхню, а дві інші сторони (143, 144) мають виступ (134) і отвір (135) кожен, на їх основі. Ці виступи (134, 136) мають однакову форму і отвори (135, 137) також мають однакову геометрію і, таким чином, виступи (134, 136) вписуються в отвори (135, 137). Крім того, одна сторона (144) має прямокутне розширення для ідеального зчеплення з механізмом повороту (81). - Новий механізм повороту (81), фігури 21 і 22, замінює аналогічний на фігурах 44 і 45. Механізм повороту (81) має ті ж виступи (136) і отвори (137), що і поворотний блок (80), але в зворотному положенні, так що стрижньовий блок (80) і поворотний механізм (81) може бути зібраний ідеально. Оскільки обидві частини (80, 81) згруповано в єдиний блок, тому вони не можуть бути розділені. В області не пов'язаній з поворотним блоком (80) може бути зібраний ще один поворотний механізм (81) і так далі, аж до такої необхідної кількості лопатей по кількості панелей (2). Механізм повороту (81) має два отвори (141, 142). Отвір (141), ближній до поворотного блоку (80), має більший діаметр, чим інше (142), і використовується, щоб зафіксувати напрямні (6,7) до підлоги і стелі, а отвір меншого діаметру (142) - щоб зафіксувати поворотний механізм (81) до напрямних (6, 7). Механізм повороту (81) має дві лопаті (140), як і в старій версії механізму повороту (15). 8 UA 107535 C2 5 10 15 20 25 30 35 40 45 50 55 60 Новий механізм повороту (81) і стрижньовий блок (80) може бути використані в нижній частині, фігури 22 і 23, і верхній частині, фігури 24 і 25, системи захисту від вітру, і в будь-якій іншій можливій описаній конфігурації (вправо, вліво, всередині, зовні) без механічної обробки складових. Щоб добитися цього, стрижневий блок (81) внизу повинен бути приєднаний до пластини лопаті, поворотного механізму (81), використовуючи інший виступ (134, 136) і отвір (135, 137), відмінні від тих, які використовуються у верхньому поворотному блоці (80), а положення осі отвору не симетричне подовжній осі, визначуваній щонайдовшими сторонами блоку. Таким чином, процес установки легший, і надійніше, ніж описаній в попередній заявці системі. Крім того, не потрібно ніяких механічна операцій для його установки. Десяте доповнення, в якому дві частини регульованої кутової панелі (145) можуть охоплювати декілька різних секцій, у тому випадку, коли є кут з'єднання двох напрямних. Крім того, кутова регульована пластина з двох частин забезпечує те, що обидві секції не рухатиметься в зібраному вигляді під час роботи системи. На фігурах 30 і 31 показано, що регульована кутова пластина з двох частин має дві однакові пластини (146147), сполучені вузлом (148) в округлих сторонах пластин (146, 147). Ці напівкруглі кінці мають крок, щоб вони могли бути сполучені за допомогою вузла. Цей крок обмежений двома прямими краями (149, 150), які створюють внутрішній кут 270°. Кут, утворений цими двома краями (149, 150), дозволяє набору (145) використовуватися, щоб з'єднувати секції з двома напрямними (6, 7) в межах від 45 є до 315°. Інші невеликі сторони (151, 152) є прямими. Уздовж осі пластин (146, 147) в центрі є овальні отвори (153, 154), довга вісь яких паралельна довгим сторонам пластини, а круглий отвір (155, 156), є овальним ближче до прямої невеликої частини пластин (146, 147). Використання овальних отворів (153, 154) завжди є бажаним замість інших отворів при розміщенні пластини (146, 147), оскільки вони дають можливість регулювання в процесі підключення напрямних. Круглий отвір (155, 156) використовується для кріплення кінців набору (145), якщо напрямні підключені правильно. Пластини (146, 147) виконані у вигляді однієї деталі литтям. Одинадцяте доповнення, в якому новий верхній поворотний набір усуває необхідність використання ручного управління (23) при складанні панелей, як описано в попередньому варіанті. Новий набір утворений металевою віссю (159) і блокувальною втулкою (160). Металева вісь (159), фігури 28 і 29, має циліндрову форму з трьома різними областями (161, 162, 163). Нижня область (161) осі має напівкруглу форму для вставки в кріпильну пластину (70). Приблизно в середині осі є два крила (162), зв'язані у формі похилої площини. Ця похила площина дозволить блокувати втулку (160) при русі вгору по осі, поки вона не досягне поворотної позиції у верхній точці по висоті механізму повороту (81). У верхній частині осі є головка (163) з невеликою похилою площиною, яка тиснутиме на втулку (160) вниз по осі, коли панель розгортається, так що вона може вийти з верхнього механізму повороту. Лицьова сторона головки (164) має округлу форму і блокуватиме панель (1) в складеному стані, оскільки вісь повертається приблизно на 90° по відношенню до блокувальної втулки (160), блокованою напівкруглою поверхнею внутрішнього шару втулки (165). Як зображено на фігурах 25-27, блокувальна втулка (160) має форму петлі, з центральним отвором (168) і два шари (165, 166). Вигляд зверху показує, що отвір (168) має овальну форму з прямими рукоятками таким чином, що отвір (168) сполучений з металевою віссю (159). Перший шар (166), з більшим діаметром, має пандус (167), який підніме втулку (160), оскільки вона ковзає вгору до нього, блокуючи його, поки втулка (160) не досягне початку поворотного механізму (81) по висоті. Другий шар (165) симетричний до вертикальної центральної осі і має внутрішній пандус (183) у внутрішньому отворі (168) і два закруглених боки (184) для блокування металевої вісі (159), коли панель (1) починає обертальний рух. Якщо панель (1) намагається розгорнутися до центру похилої площини (167), блокувальна втулка (160) ковзатиме вниз уздовж головки осі похилої площини (162) і тиснутиме на блокувальну втулку (160), таким чином покидаючи верхній поворотний механізм (81). Металева вісь (159) і блокувальна втулка (160) зроблені з одного шматка шляхом лиття для забезпечення завданих розмірів деталей і симетрії для бездоганної роботи і усунення можливих відмінностей в різних виробничих партіях. Оскільки обидві частини (159, 160) утворюють набір, не варто виключати будь-які відхилення, таким чином, панель (1) чудово заблокована з початку руху розсування, тому ручне керування (23) для підтримки панелі (1) під час цього руху більше не потрібно. Дванадцяте доповнення, в якому нова нижня напрямна (169) має металеву пластину (170) і шайбу (171), виготовлену з поліаміду або подібного матеріалу, як показано на фігурі 30 і 31, яка замінює собою колишню (12, 13, 14, 20, 21). Основою для тіла (170) служить металева пластина з двома шарами (173, 174). На першому шарі (173) є невеликі, подібні до зубців виступи (175) до 9 UA 107535 C2 5 10 15 20 25 30 35 0,5 мм у висоту, щоб повністю зафіксувати набір (169) на нижньому алюмінієвому профілі (5). Протилежна сторона першого базового шару (173) має канал (172) з шириною, рівною ширині отвору (45) нижнього алюмінієвого профілю (5) так, що панель (1) і набір (169) розташовані на одній лінії. Висота другого шару (174) є такою же, як товщина основи нижнього профілю (5), так, що якщо він зафіксований, цей шар (174) буде на тому ж рівні що і основа нижнього профілю (5), що робить основу, в цій точці, безперервною плоскою поверхнею. Пластина (170) виготовлена з одного шматка литтям таким чином, що всі розміри симетричні і правильні. Таким чином, набір працюватиме належним чином, і усунуті незначні відмінності в розмірах між пластинами в різних виробничих партіях. Шайба (171) з поліаміду має круглу форму, а отвір виконаний вертикально уздовж її осі, містить два шари з різними діаметрами. Шар більшого діаметру (177) виконаний для того, щоб позиціонувати панель (1) в одну лінію з алюмінієвою нижньою напрямною (7). Головка шайби (176) має менший діаметр, чим попередній і використовується для з'єднання з металевим корпусом (170), крізним фіксатором або клямкою для з'єднання їх разом (170, 171). Проте, шайба (171) може вільно обертатися, оскільки її циліндровий отвір (178) сполучається з циліндровим штифтом (не позначеному на фігурі), заснованому на першому шарі (173) металевого корпусу (170), що має висоту, рівну висоті другого шару (174). Цей новий набір (169) нижньої напрямної усуває необхідність робити виїмку в одній з двох смуг ковзання, вставлених в нижній напрямній, що робить цю область підтримки повністю плоскою і безперервною. Таким чином, основа нижнього профілю (5) не вийде і не застрягне в смугах ковзання під час обертання, що робить роботу системи плавною. Ще одним удосконаленням є те, що можливість ушкодження прокладки підчас розсовування панелей виключена. Тринадцяте доповнення, в якому клин (179) має три шари із закругленою стороною. Як показано на фігурах 32 і 33, першим шаром (180) є основа, розміщена під подвійною регульованою кутовою пластиною (145). Вона має закруглену сторону, щоб дозволити пластинам (146, 147) переміщатися при з'єднанні двох напрямних, і в той же час, зберегти клин (179) у фіксованій позиції, коли панелі (1) проходять уздовж кута. Другий шар (181) сполучає перший (180) і третій (182) і заповнює пропуск між кутом і закругленими пластинами (146, 147) при з'єднанні двох секцій з кутами. Третій шар (182) має округлу форму, щоб уникнути обертання (76) нижньої втулки (109) і застрягання в куті, і забезпечує плавне проходження уздовж напрямних (7) від однієї секції до іншої. Ці округлені сторони клину (179) зроблені з одного шматка методом лиття, щоб забезпечити правильні розміри для ідеального зчеплення подвійної регульованої кутової пластини (145) і що нижньої напрямної (7) і усунення можливих недоліки при виготовленні партій. Цей винахід може бути застосоване в промисловості в технічній області виробництва мобільних конструкцій. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Система захисту від вітру, що містить набір розсувних незалежних панелей, що ковзають в подовжньому напрямі уздовж верхньої напрямної і нижньої напрямної, що підтримують вагу кожної панелі, розсувні і нековзні двері з поворотною віссю, що містять всі панелі і двері, вісь обертання і вісь розсовування, причому до кожної панелі і дверей приклеєне скло: внутрішня поверхня бічних рукояток і плоска основа у верхньому профілі, ці сторони мають форму рукоятки на їх внутрішній поверхні з малими виступами, подібними до зубів, завдовжки до 0,5 мм, і мають дві рукоятки, що мають порожнину на верхній частині, причому кінці цих рукояток мають дві плоскі сторони, а нижня площа профілю має отвір у вигляді перевернутої букви U для вставки і фіксації нового поворотного набору і набору верхніх напрямних, внутрішня сторона бічних рукояток і плоска основа нового нижнього алюмінієвого профілю, бічні рукоятки якого мають на внутрішній поверхні невеликі виступи, подібні до зубів, завдовжки до 0,5 мм, а площа нижнього профілю має отвір форми у вигляді перевернутої букви U для вставки двох болтів, які кріплять цей профіль до основи нижнього профілю ковзання, а нижня напрямна ідентична верхній напрямній, має прямокутний переріз, з напіввідкритою стороною, яка обмежується двома рівновіддаленими сторонами в напрямних, а одна внутрішня стінка напрямної - плоска, а інша вертикальна стінка має набір виступів, що відповідають віртуальній стіні, рівновіддаленій останній, а сторона напрямної, що контактує із стелею або підлогою, має паз уздовж всієї внутрішньої поверхні напроти першої напрямної, а зовнішня поверхня, що утворює отвір, має два рівновіддалених канали, в кожному з яких розміщена смуга з однорідної суміші з полімеру, що самостійно змащується, в нижній напрямній, і щітки, 10 UA 107535 C2 5 10 15 20 25 30 35 40 45 50 55 встановлені в верхній напрямній, і третій канал для збору води, а нижня напрямна, яка має декілька отворів, паралельних сторонам нижньої напрямної, верхній профіль, розміщений на осі розсовування, верхньої напрямної верхнього набору напрямної, утворений металевим корпусом і верхньою направляючою втулки, причому металевий корпус виконаний у вигляді пластини з двома шарами, віссю і виступом, а на першому шарі виконані невеликі, подібні до зубців, виступи, цей шар має нахил вниз на його передньому кінці, а ширина другого шару має таку ж ширину, як отвір профілю, а верхня втулка напрямної має круглу форму у вигляді цілісного елемента з поліаміду або подібного матеріалу, вставленого зверху під тиском в циліндрову вісь металевого корпусу, а зовнішній діаметр втулки має ширину, відповідну отвору в верхній напрямній, нижній профіль, розміщений на осі розсовування нижньої напрямної набору, утвореного металевою пластиною і шайбою, виконаною з поліаміду або подібного матеріалу, і основа металевого корпусу у вигляді металевої пластини з двома шарами, причому на першому шарі є невеликі, подібні до зубців, виступи, до 0,5 мм в довжину, на протилежній стороні першого базового шару виконаний канал з шириною, рівною ширині отвору нижнього алюмінієвого профілю, а висота другого шару є такою ж, як товщина основи нижнього профілю, а шайба з поліаміду, має круглу форму з отвором уздовж його вертикальної осі, що має два шари з різними діаметрами, причому шар більшого діаметра і головка шайби має менший діаметр, ніж перший, а поліамідна шайба встановлена в металевому корпусі під тиском через внутрішній циліндровий отвір зі штифтом на основі першого шару металевого корпусу і з висотою, рівною висоті другого шару. 2. Система захисту від вітру за п. 1, в якій нижня напрямна містить U-подібний нівелювальний профіль, розташований на деяких наборах, утворених ексцентричним болтом з необхідними розмірами, щоб добре вписатися в основу нівелювального профілю, і плоску головку, причому всі набори розміщені на основі профілю, в якому виконано два кутові отвори, щоб вставити кришку. 3. Система захисту від вітру, що складається з набору панелей і дверей за п. 2, в яких вісь повороту кожної панелі містить: верхній поворотний набір, корпус, що має металевий корпус і верхню направляючу втулку, металева пластина є пластиною з трьома шарами і клиновидним виступом, перший шар має відмітку, в другому шарі виконані невеликі, подібні до зубців, виступи до 0,5 мм в довжину, а ширина третього шару, що показує верхню направляючу втулку круглої форми і два шари, найбільшого розміру втулки, а втулка вставлена під тиском в закруглену металеву головку осі верхнього поворотного набору, нижній поворотний набір нижньої направляючої втулки, металеву пластину і іншу металеву частину овальної форми і з прямими сторонами, а ці металеві частини збираються квадратним блокувальним замком у вигляді клямки, а основою корпусу є металева пластина з трьома шарами і виступом, в першому шарі є відмітка, другий шар має невеликі виступи на його поверхні, а ширина третього шару має таку ж ширину, як отвір профілю, виступ має форму клина і нижню направляючу втулку Т-подібної форми, бічні грані - плоскі, а передні і задні округлені, а ширина втулки менша, ніж отвір алюмінієвої напрямної, розташованої в центрі, але не зафіксованої відносно до осі набору, шарнірний блок і механізм повороту, в якому шарнірний блок має прямокутну форму зі всіх його сторін, і отвір, в який вставлені осі дверей, який розташований дещо не по центру, а зовнішні сторони шарнірного блока і дві інші сторони мають виступ і отвір для монтажу з механізмом повороту, причому одна сторона - прямокутна, така, що розширюється, щоб відповідати механізму повороту, а механізм повороту має ті ж виступи і отвори, що і шарнірний блок, але в зворотному положенні, зокрема два отвори, а також отвори ближче до шарнірного блока, який має більший діаметр, ніж інший, і має дві лопаті. 4. Система захисту від вітру за п. 3, в якій панелі і стрижень дверей з механізмом, утвореним металевою віссю і блокувальною втулкою, який відрізняється тим, що металева вісь має циліндрову форму в трьох різних областях, нижня зона має напівкруглу форму, приблизно в середині осі є два сполучених крила, у формі рампи, а у верхній частині осі є головка з невеликою похилою частиною в своїй основі, а передня сторона головки має округлу форму і блокує панель в складеному стані, оскільки вісь повертається приблизно на 90° відносно до блокувальної втулки, яка блокується до внутрішніх напівкруглих поверхонь, блокувальна втулка має круглу форму, з центральним отвором і двома шарами, показуючи овальну форму отвору з прямими рукоятками, що охоплюють металеву вісь, а перший шар має похилу площину, яка розташована на похилій площині металевої осі, а другий внутрішній шар 11 UA 107535 C2 5 10 15 20 25 симетричний центральній вертикальній осі і має внутрішній отвір в похилій площині і дві закруглені сторони, які блокують металеву вісь. 5. Система захисту від вітру за п. 4, в якій блокувальна система дверей включає верхній запірний блок, виконаний як одне ціле шляхом лиття, блоком є прямокутний паралелепіпед з двома напівкруглими виступами, а коротка напівкругла сторона має більший діаметр, ніж отвір, виконаний на верхній стороні, напроти виступу блока, що має виступ для розташування його перпендикулярно до верхнього алюмінієвого профілю, а інший виступ на передній стороні виконаний з можливістю стопора внутрішньої сторони верхнього алюмінієвого профілю. 6. Система захисту від вітру за п. 2, в якій кришка розміщена на нижніх кінцях напрямної, форма кришки така ж, як отвір напрямної, нижня сторона плоска, а верхня сторона звужується, щоб вона могла увійти до відповідного отвору, вертикально відносно до площини, а протилежна сторона має вертикальні виступи, відповідні виступам нижньої напрямної. 7. Система захисту від вітру за п. 3, в якій секції розташовані не по лінії, а подвійна регульована кутова пластина має дві ідентичні пластини, сполучені між собою сполучним вузлом по закруглених сторонах, що мають крок, який обмежується двома прямими краями, що утворюють внутрішній кут 270°, а інша, менша сторона - пряма, а уздовж центральної осі панелей знаходиться овальний отвір, довга вісь якого паралельна довгим сторонам пластини, і круглий отвір, причому овальний отвір розташований ближче до прямої сторони пластини. 8. Система захисту від вітру за п. 7, в якій клин складається з трьох шарів, першим шаром є основа, розміщена під подвійною регульованою кутовою пластиною, другий шар є коротшим і вужчим, ніж два інших шари, а третій шар має округлу форму. 9. Система захисту від вітру за п. 7, що містить металевий корпус поворотного набору, два металеві корпуси нижнього поворотного набору, кришки, запірний блок, механізм повороту і стрижньовий блок, подвійну регульовану кутову пластину, металеву вісь і блокувальну втулку, нижню пластину нової напрямної і клин, виконаний з цілісного шматка за допомогою лиття з використанням алюмінію, неіржавіючої сталі або інших сплавів металів. 12 UA 107535 C2 13 UA 107535 C2 14 UA 107535 C2 15 UA 107535 C2 16 UA 107535 C2 17 UA 107535 C2 18 UA 107535 C2 19 UA 107535 C2 20 UA 107535 C2 21 UA 107535 C2 22 UA 107535 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
