Шприц (варіанти), шприцева система, циліндр шприца, кінцевий ковпачок для захисту голки шприца та система доставки лікарської речовини

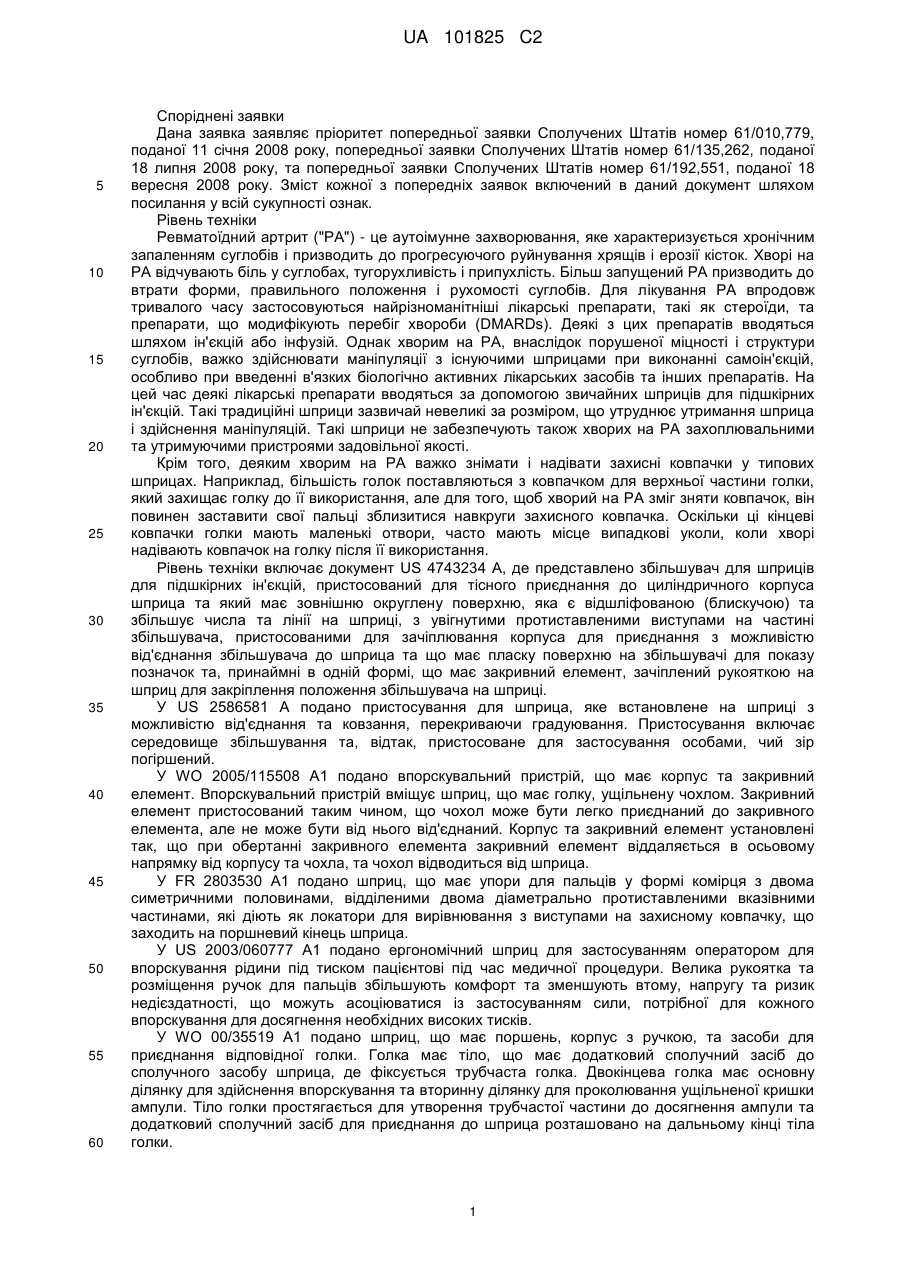

Реферат: Заявлені варіанти шприца, що розкриваються, які дозволяють хворим з порушеною міцністю суглобів легше вводити лікарські засоби. Деякі варіанти здійснення винаходу включають рукоятку, що утворює захоплювальну ручку, циліндр шприца, який збільшує шкалу доз, розташовану на внутрішньому циліндрі, і кінцевий ковпачок, здатний зчіплюватися з можливістю ковзання з циліндром шприца, для захисту голки. UA 101825 C2 (12) UA 101825 C2 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 Споріднені заявки Дана заявка заявляє пріоритет попередньої заявки Сполучених Штатів номер 61/010,779, поданої 11 січня 2008 року, попередньої заявки Сполучених Штатів номер 61/135,262, поданої 18 липня 2008 року, та попередньої заявки Сполучених Штатів номер 61/192,551, поданої 18 вересня 2008 року. Зміст кожної з попередніх заявок включений в даний документ шляхом посилання у всій сукупності ознак. Рівень техніки Ревматоїдний артрит ("РА") - це аутоімунне захворювання, яке характеризується хронічним запаленням суглобів і призводить до прогресуючого руйнування хрящів і ерозії кісток. Хворі на РА відчувають біль у суглобах, тугорухливість і припухлість. Більш запущений РА призводить до втрати форми, правильного положення і рухомості суглобів. Для лікування РА впродовж тривалого часу застосовуються найрізноманітніші лікарські препарати, такі як стероїди, та препарати, що модифікують перебіг хвороби (DMARDs). Деякі з цих препаратів вводяться шляхом ін'єкцій або інфузій. Однак хворим на РА, внаслідок порушеної міцності і структури суглобів, важко здійснювати маніпуляції з існуючими шприцами при виконанні самоін'єкцій, особливо при введенні в'язких біологічно активних лікарських засобів та інших препаратів. На цей час деякі лікарські препарати вводяться за допомогою звичайних шприців для підшкірних ін'єкцій. Такі традиційні шприци зазвичай невеликі за розміром, що утруднює утримання шприца і здійснення маніпуляцій. Такі шприци не забезпечують також хворих на РА захоплювальними та утримуючими пристроями задовільної якості. Крім того, деяким хворим на РА важко знімати і надівати захисні ковпачки у типових шприцах. Наприклад, більшість голок поставляються з ковпачком для верхньої частини голки, який захищає голку до її використання, але для того, щоб хворий на РА зміг зняти ковпачок, він повинен заставити свої пальці зблизитися навкруги захисного ковпачка. Оскільки ці кінцеві ковпачки голки мають маленькі отвори, часто мають місце випадкові уколи, коли хворі надівають ковпачок на голку після її використання. Рівень техніки включає документ US 4743234 А, де представлено збільшувач для шприців для підшкірних ін'єкцій, пристосований для тісного приєднання до циліндричного корпуса шприца та який має зовнішню округлену поверхню, яка є відшліфованою (блискучою) та збільшує числа та лінії на шприці, з увігнутими протиставленими виступами на частині збільшувача, пристосованими для зачіплювання корпуса для приєднання з можливістю від'єднання збільшувача до шприца та що має пласку поверхню на збільшувачі для показу позначок та, принаймні в одній формі, що має закривний елемент, зачіплений рукояткою на шприц для закріплення положення збільшувача на шприці. У US 2586581 А подано пристосування для шприца, яке встановлене на шприці з можливістю від'єднання та ковзання, перекриваючи градуювання. Пристосування включає середовище збільшування та, відтак, пристосоване для застосування особами, чий зір погіршений. У WO 2005/115508 А1 подано впорскувальний пристрій, що має корпус та закривний елемент. Впорскувальний пристрій вміщує шприц, що має голку, ущільнену чохлом. Закривний елемент пристосований таким чином, що чохол може бути легко приєднаний до закривного елемента, але не може бути від нього від'єднаний. Корпус та закривний елемент установлені так, що при обертанні закривного елемента закривний елемент віддаляється в осьовому напрямку від корпусу та чохла, та чохол відводиться від шприца. У FR 2803530 А1 подано шприц, що має упори для пальців у формі комірця з двома симетричними половинами, відділеними двома діаметрально протиставленими вказівними частинами, які діють як локатори для вирівнювання з виступами на захисному ковпачку, що заходить на поршневий кінець шприца. У US 2003/060777 А1 подано ергономічний шприц для застосуванням оператором для впорскування рідини під тиском пацієнтові під час медичної процедури. Велика рукоятка та розміщення ручок для пальців збільшують комфорт та зменшують втому, напругу та ризик недієздатності, що можуть асоціюватися із застосуванням сили, потрібної для кожного впорскування для досягнення необхідних високих тисків. У WO 00/35519 А1 подано шприц, що має поршень, корпус з ручкою, та засоби для приєднання відповідної голки. Голка має тіло, що має додатковий сполучний засіб до сполучного засобу шприца, де фіксується трубчаста голка. Двокінцева голка має основну ділянку для здійснення впорскування та вторинну ділянку для проколювання ущільненої кришки ампули. Тіло голки простягається для утворення трубчастої частини до досягнення ампули та додатковий сполучний засіб для приєднання до шприца розташовано на дальньому кінці тіла голки. 1 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 У ЕР 0372892 А2 подано пластмасовий шприц для застосування в стоматології. Ергономічна форма тіла та манжети поршня забезпечують жорсткість та контроль здійснення операцій всередині рота. Для розв'язання цих та інших проблем, пов'язаних із застосуванням ін'єкційних систем, що використовуються на цей час, необхідно створити більш ефективні ін'єкційні системи. Існує потреба в ін'єкційній системі, яка б дозволяла хворому легко вводити в'язкий лікарський препарат, забезпечуючи при цьому підвищену безпеку, а також можливість кращого управління шприцом. Існує також потреба в ін'єкційних системах, які б відповідали вимогам ергономіки і забезпечували хворим на РА можливість надійного захоплення і утримання шприца. Стислий виклад суті винаходу Ін'єкційні системи, що розкриваються в цьому описі, враховують недоліки, притаманні існуючим шприцам, забезпечуючи різні варіанти удосконалених шприців, які дозволяють хворим, особливо хворим, що мають, наприклад, рухові порушення, зручніше вводити лікарські засоби. В одному з варіантів здійснення винаходу шприц обладнаний рукояткою, що має перший заплечик і другий заплечик, яка утворює захоплювальну ручку. Рукоятка включає також перший дуговий сегмент, який утворює нижню поверхню першого заплечика, модельовану так, що вона відповідає радіусу дугового сегмента, який утворюють пальці користувача, і другий дуговий сегмент, що утворює нижню поверхню другого заплечика, модельовану так, що вона відповідає радіусу дугового сегмента, який утворюють пальці користувача, і виконана більш плоскою, ніж перший дуговий сегмент. У деяких варіантах здійснення винаходу довжина другого заплечика в 1,5 рази більша, ніж довжина першого заплечика. Ін'єкційна система включає також циліндр шприца, який має зовнішній циліндр і внутрішній циліндр. Внутрішній циліндр включає шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр виконаний з можливістю розміщення в ньому внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розміщеної на внутрішньому циліндрі. Ін'єкційна система включає кінцевий ковпачок, здатний зчіплюватися з можливістю ковзання з дальнім кінцем циліндра шприца, для захисту голки, який має зовнішній ковпачок, внутрішній ковпачок і з'єднувальний елемент. З'єднувальний елемент має форму, що дозволяє йому входити в зовнішній ковпачок і зчіплюватися з ним і з внутрішнім ковпачком, і включає групу перших лапок, симетрично розташованих на певній відстані одна від одної, причому кожна перша лапка має деяку кількість повернутих всередину вусиків, спрямованих до дальньої зони з'єднувального елемента і призначених для зчеплення з ближньою зоною внутрішнього ковпачка. Повернуті всередину вусики можуть бути розташовані під кутом відносно перших лапок. З'єднувальний елемент включає також групу других лапок, симетрично розташованих на певній відстані одна від одної, причому кожна друга лапка має деяку кількість вусиків, повернутих назовні, розташованих у дальній зоні з'єднувального елемента і призначених для зчеплення з дальньою зоною зовнішнього ковпачка. У деяких варіантах втілення перші лапки спочатку нахилені на приблизно 80° відносно горизонтальної площини. Згідно з одним з варіантів здійснення винаходу зовнішній циліндр включає першу виїмку і другу виїмку, які виконані для розміщення кінцевого ковпачка. У деяких варіантах втілення зовнішній ковпачок включає перший виступ і другий виступ, виконаний на внутрішній поверхні плеча, утвореного на зовнішньому ковпачку для сполучення відповідно з першою виїмкою і другою виїмкою зовнішнього циліндра. У деяких варіантах втілення зовнішній ковпачок включає захоплювальне кільце, яке має форму, що забезпечує розміщення великого пальця користувача або, за бажанням, будь-якого іншого пальця, для зчеплення з кільцем. У деяких варіантах втілення захоплювальне кільце має форму, що забезпечує розміщення в ньому гака. Згідно з одним з варіантів здійснення винаходу зовнішній циліндр включає дальній отвір для проходження крізь нього внутрішнього циліндра. Зовнішній циліндр має більший діаметр і менший діаметр. У деяких варіантах втілення більша вісь циліндра шприца довша, ніж менша вісь циліндра шприца. У деяких варіантах втілення відношення більшого діаметра до меншого діаметра становить 1,5:1. У деяких варіантах втілення внутрішній циліндр розташований всередині зовнішнього циліндра так, що шкала доз орієнтована на один кінець більшого діаметра для збільшення шкали доз. Згідно з одним з варіантів здійснення винаходу ін'єкційна система включає рукоятку, що має перший заплечик і другий заплечик, яка утворює захоплювальну ручку. Рукоятка включає також перший дуговий сегмент, що утворює нижню поверхню першого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача, і другий дуговий сегмент, що утворює нижню поверхню другого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, яку утворюють пальці користувача, і виконана більш плоскою, ніж перший дуговий сегмент. Ін'єкційна система включає також кінцевий ковпачок, здатний 2 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 зчіплюватися з можливістю ковзання з дальнім кінцем циліндра шприца, для захисту голки. У деяких варіантах втілення кінцевий ковпачок включає зовнішній ковпачок, внутрішній ковпачок і з'єднувальний елемент, який має форму, що дозволяє йому входити в зовнішній ковпачок і зчіплюватися з ним і з внутрішнім ковпачком, і за бажанням включає групу перших лапок, симетрично розташованих на певній відстані одна від одної, причому кожна перша лапка має повернуті всередину вусики, спрямовані до дальньої зони з'єднувального елемента і призначені для зчеплення з ближньою зоною внутрішнього ковпачка, де повернуті всередину вусики розташовані під кутом відносно перших лапок. З'єднувальний елемент включає також групу других лапок, симетрично розташованих на певній відстані одна від одної, причому кожна друга лапка має повернуті назовні вусики, розташовані у дальній зоні з'єднувального елемента і призначені для зчеплення з дальньою зоною зовнішнього ковпачка. Згідно з одним з варіантів здійснення винаходу ін'єкційна система включає рукоятку, що має перший заплечик і другий заплечик, і утворює захоплювальну ручку. Рукоятка включає також перший дуговий сегмент, що утворює нижню поверхню першого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача, і другий дуговий сегмент, що утворює нижню поверхню другого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, яку утворюють пальці користувача, і виконана більш плоскою, ніж перший дуговий сегмент. Ін'єкційна система включає також циліндр шприца, який має зовнішній циліндр і внутрішній циліндр і проходить у напрямку віддалення від захоплювальної ручки, причому внутрішній циліндр має шкалу доз і голку, закріплену на дальньому кінці, а зовнішній циліндр виконаний з можливістю розміщення у ньому внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі. У деяких варіантах втілення рукоятка шприца включає верхню кришку і корпус рукоятки. Верхня кришка включає групу штифтів, призначених для сполучення з групою відповідних заглиблень, виконаних на корпусі рукоятки. У деяких варіантах втілення верхня кришка включає отвір для розміщення поршня шприца, і корпус рукоятки включає отвір для розміщення поршня шприца. У деяких варіантах втілення корпус рукоятки шприца включає фіксуючу кишеню для шприца, яка має плоску бічну стінку, а внутрішній циліндр включає фланець, що має плоску бічну грань, призначену для суміщення з відповідними плоскими стінками, утвореними на корпусі рукоятки. У деяких варіантах втілення суміщення фланця з фіксуючою кишенею для шприца орієнтує шкалу доз на один кінець більшої осі циліндра шприца. Згідно з одним з варіантів здійснення винаходу ін'єкційна система включає циліндр шприца, який має зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці. Зовнішній циліндр має форму, яка забезпечує розміщення в ньому внутрішнього циліндра, і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі. Ін'єкційна система включає також кінцевий ковпачок, який зчіплюється з можливістю ковзання з дальнім кінцем циліндра шприца, захищаючи голку, який включає зовнішній ковпачок, внутрішній ковпачок і з'єднувальний елемент, який має форму, що дозволяє йому входити у зовнішній ковпачок і зчіплюватися з ним і з внутрішнім ковпачком. З'єднувальний елемент має групу перших лапок, симетрично розташованих на певній відстані одна від одної, причому кожна перша лапка має повернуті всередину вусики, спрямовані до дальньої зони з'єднувального елемента. Повернуті всередину вусики розташовані під кутом відносно перших лапок і завдяки цьому здатні зчіплюватись з ближньою зоною внутрішнього ковпачка. З'єднувальний елемент включає також групу других лапок, симетрично розташованих на певній відстані одна від одної, причому кожна друга лапка має повернуті назовні вусики, розміщені у дальній зоні з'єднувального елемента, і призначена для зчеплення з дальньою зоною зовнішнього ковпачка. Згідно з одним з варіантів здійснення винаходу циліндр шприца включає зовнішній циліндр і внутрішній циліндр. Внутрішній циліндр включає шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр виконаний з можливістю розміщення у ньому внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розташованих на внутрішньому циліндрі. Згідно з одним з варіантів здійснення винаходу кінцевий ковпачок, який здатний зчіплюватися з можливістю ковзання з дальнім кінцем циліндра шприца, захищаючи голку, включає зовнішній ковпачок, внутрішній ковпачок і з'єднувальний елемент, який має форму, що дозволяє йому входити у зовнішній ковпачок і зчіплюватися з ним і з внутрішнім ковпачком. З'єднувальний елемент включає групу перших лапок, симетрично розташованих на певній відстані одна від одної, причому кожна перша лапка має групу повернутих всередину вусиків, спрямованих до дальньої зони з'єднувального елемента. Повернуті всередину вусики розташовані під кутом відносно перших лапок і, таким чином, здатні зчіплюватися з ближньою 3 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 зоною внутрішнього ковпачка. З'єднувальний елемент включає також групу других лапок, симетрично розташованих на певній відстані одна від одної, причому кожна друга лапка має групу повернутих назовні вусиків, розташованих у дальній зоні з'єднувального елемента, і призначена для зчеплення з дальньою зоною зовнішнього ковпачка. Згідно з одним з варіантів здійснення винаходу передбачена система доставки лікарської речовини, яка включає циліндр шприца, що має зовнішній циліндр і внутрішній циліндр. Внутрішній циліндр має шкалу доз і голку, закріплену на дальньому кінці, зовнішній циліндр виконаний з можливістю розміщення у ньому внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі. У деяких варіантах втілення внутрішній циліндр призначений для розміщення лікарської речовини, в'язкість якої становить більш ніж 65 сантипуаз. У деяких варіантах втілення в'язкість лікарської речовин становить від приблизно 65 сантипуаз сантипуаз до приблизно 120 сантипуаз. У деяких варіантах втілення в'язкість лікарської речовин становить від приблизно 75 сантипуаз до приблизно 100 сантипуаз. Система доставки лікарської речовини включає також кінцевий ковпачок, здатний зчіплюватися з можливістю ковзання з дальнім кінцем циліндра шприца, захищаючи голку. Кінцевий ковпачок включає зовнішній ковпачок, внутрішній ковпачок і з'єднувальний елемент, який має форму, що дозволяє йому входити у зовнішній ковпачок і зчіплюватися з ним і з внутрішнім ковпачком. З'єднувальний елемент включає групу перших лапок, симетрично розташованих на певній відстані одна від одної. Кожна перша лапка має групу повернутих всередину вусиків, спрямованих до дальньої зони з'єднувального елемента, і призначена для зчеплення з ближньою зоною внутрішнього ковпачка. У деяких варіантах втілення повернуті всередину вусики розташовані під кутом відносно перших лапок. З'єднувальний елемент включає також групу других лапок, симетрично розташованих на певній відстані одна від одної, причому кожна друга лапка має повернуті назовні вусики, розташовані у дальній зоні з'єднувального елемента, і призначена для зчеплення з дальньою зоною зовнішнього ковпачка. Згідно з одним з варіантів здійснення винаходу ін'єкційна система має рукоятку з першим заплечиком і другим заплечиком, яка утворює захоплювальну ручку, перший дуговий сегмент утворює нижню поверхню першого заплечика, модельовану так, що вона відповідає радіусу дугового сегменту, який утворюють пальці користувача, а другий дуговий сегмент утворює нижню поверхню другого заплечика, модельовану так, що вона відповідає радіусу дугового сегмента, який утворюють пальці користувача, і виконана більш плоскою, ніж перший дуговий сегмент. Шприц включає також циліндр шприца, який має зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр включає шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр виконаний з можливістю розміщення в ньому внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі. Зовнішній циліндр включає ближній і дальній кінці і виїмку, утворену на дальньому кінці. Шприц включає також кінцевий ковпачок для захисту голки, причому кінцевий ковпачок має плече, яке включає внутрішню поверхню і зовнішню поверхню, і сполучний виступ, який виконаний на внутрішній поверхні і має форму, що забезпечує суміщення і зчеплення з виточкою, виконаною на зовнішньому циліндрі. У деяких варіантах втілення кінцевий ковпачок включає внутрішній ковпачок, який розміщується всередині зовнішнього ковпачка. У деяких варіантах втілення внутрішній циліндр розташований всередині кінцевого ковпачка, коли кінцевий ковпачок сполучається з зовнішнім циліндром. У деяких варіантах втілення зовнішній циліндр має дальній отвір, і внутрішній циліндр виступає з дальнього отвору, коли шприц повністю зібраний. Згідно з одним з варіантів здійснення винаходу зовнішній циліндр включає першу виїмку і другу виїмку. Зовнішній циліндр має також більший діаметр і менший діаметр, і перша виїмка виконується на першому кінці більшого діаметра, а друга виїмка виконується на протилежному кінці більшого діаметра. Сполучний виступ кінцевого ковпачка включає верхню поверхню і бічну поверхню, причому бічна поверхня розміщується перпендикулярно поздовжній осі рукоятки. У деяких варіантах втілення сполучний виступ має трикутний поперечний переріз. Шприц включає також кінцевий ковпачок, який включає внутрішній ковпачок, зовнішній ковпачок і з'єднувальний елемент, який має форму, що дозволяє йому входити в зовнішній ковпачок і зчіплюватися з ним і з внутрішнім ковпачком. Кінцевий ковпачок включає групу перших лапок, симетрично розташованих на певній відстані одна від одної, причому кожна перша лапка має групу вусиків, повернутих всередину, спрямованих до дальньої зони з'єднувального елемента, і кожна лапка призначена для зчеплення з ближньою зоною внутрішнього ковпачка. Повернуті всередину вусики розташовані під кутом відносно перших лапок. З'єднувальний елемент включає також групу других лапок, симетрично розташованих на певній відстані одна від одної, причому кожна 4 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 друга лапка має повернуті назовні вусики, розташовані у дальній зоні з'єднувального елемента, і призначена для зчеплення з дальньою зоною зовнішнього ковпачка. У деяких варіантах втілення кінцевий ковпачок включає штокову частину, яка проходить від плеча у напрямку дальнього кінця і має циліндричну форму. Внутрішній ковпачок і з'єднувальний елемент розміщуються всередині штока. Ці та інші ознаки та переваги винаходу докладно описані нижче з посиланням на зображені на рисунках варіанти виконання. Стислий опис креслень На фігурах показані варіанти здійснення винаходу, на яких однакові номери позицій позначають однакові елементи. Ці приклади здійснення виконані без дотримання масштабу і повинні розглядатися лише як ілюстративні матеріали, що не обмежують об'єму винаходу. На фігурах 1A-1D зображені різні проекції шприца згідно з ілюстративним варіантом здійснення винаходу. На фігурі 1Е зображений альтернативний варіант виконання ін'єкційної системи. На фігурі 2А зображений вузол рукоятки шприца, показаного на фігурах 1A-1D, в розібраному вигляді. На фігурах 2В-2С зображені вигляд знизу і збоку прикладу виконання верхньої кришки вузла рукоятки, зображеного на фігурі 2А. На фігурі 2D зображений вигляд зверху прикладу здійснення рукоятки, зображеної на фігурі 2А. На фігурі 2Е показане перспективне зображення корпусу рукоятки, зображеного на фігурі 2А. На фігурах 3А-3В показаний хворий, який тримає вузол рукоятки, що має поршень, виконаний згідно з ілюстративним варіантом здійснення винаходу. На фігурах 4А-4С зображені різні проекції поршня, зображеного на фігурах 1A-1D. На фігурі 5А зображений внутрішній циліндр, розміщений у вузлі рукоятки, і поршень, частково розміщений всередині внутрішнього циліндра, згідно з ілюстративним варіантом здійснення винаходу. На фігурі 5В показане перспективне зображення прикладу виконання внутрішнього циліндра шприца, зображеного на фігурі 5А. На фігурах 6А-6В показаний вигляд спереду і збоку вузла рукоятки, зображеного на фігурі 2А. На фігурі 7 показаний хворий, який тримає вузол рукоятки між вказівним і середнім пальцями лівої руки хворого. На фігурі 8 показаний поперечний переріз ін'єкційної системи, зображеної на фігурах 1А-1В. На фігурі 9 показаний кінцевий ковпачок голки, зображений на фігурі 8, в розібраному вигляді, де зображено внутрішній ковпачок, з'єднувальний елемент і зовнішній ковпачок з можливістю сполучення. На фігурах 10А-10В показане перспективне зображення і поперечний переріз внутрішнього ковпачка, зображеного на фігурі 8. На фігурах 11А-11С зображені різні проекції прикладу виконання з'єднувального елемента, сполученого з зовнішнім ковпачком, зображеним на фігурі 8. На фігурах 12А-12С зображені різні проекції прикладу виконання зовнішнього ковпачка, зображеного на фігурі 9. На фігурах 13A-13F зображені різні проекції прикладу виконання з'єднувального елемента, призначеного для з'єднання внутрішнього ковпачка з зовнішнім ковпачком, як показано на фігурі 8. На фігурі 14 зображений вигляд зверху прикладу виконання кінцевого ковпачка голки, що має внутрішній ковпачок, з'єднувальний елемент і зовнішній ковпачок, як показано на фігурі 8. На фігурі 15А показане перспективне зображення кінцевого ковпачка голки за фігурою 14, зі знятим зовнішнім ковпачком для наочності. На фігурі 15В показаний поперечний переріз з'єднувального елемента, розміщеного всередині зовнішнього ковпачка. На фігурі 16А показаний кінцевий ковпачок голки в розібраному вигляді, сполучений з вузлом рукоятки, що має поршень, згідно з ілюстративним варіантом здійснення винаходу. На фігурі 16В показане збільшене зображення дальньої зони вузла рукоятки за фігурою 16А. На фігурі 17А зображено альтернативний варіант виконання внутрішнього ковпачка. На фігурі 17В зображено альтернативний варіант виконання кінцевого ковпачка голки, призначеного для сполучення з внутрішнім ковпачком за фігурою 17А. На фігурах 18A-18D зображено альтернативні варіанти виконання кінцевого ковпачка голки. 5 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис прикладів здійснення винаходу Для кращого розуміння суті винаходу в цілому нижче наводиться опис окремих ілюстративних варіантів здійснення винаходу, в тому числі прикладів виконання системи, придатної для парентерального введення рідких лікарських засобів при лікуванні хворих на РА або інші аутоімунні захворювання, такі як розсіяний склероз, вовчак і спондиліт. Однак для будь-якого фахівця в цій галузі буде очевидно, що системи і методи, описані тут, можуть бути адаптовані і модифіковані для застосування в інших схожих випадках і що такі додаткові зміни і модифікації не будуть обмежувати обсяг винаходу. Звернемось до варіантів виконання, зображених на фігурах 1A-1D, на яких показаний вигляд спереду, збоку, зверху, а також у розібраному вигляді варіанта виконання ін'єкційної системи 100, яка вміщує шприц і вузол голки 101, установлений в ін'єкційній системі 100. Система 100 включає, поряд з іншими ознаками, вузол рукоятки 107, який дозволяє хворим на РА зручно взяти в руку систему 100, поршень 110 для введення лікарського препарату, що міститься в системі 100, і кінцевий ковпачок голки 112 для захисту вузла голки 101, установленого в системі 100, який виступає з її дальнього кінця 107b. Поршень 110 і кінцевий ковпачок голки 112 зчеплені з можливістю ковзання з відповідними ближнім 107а і дальнім 107b кінцями вузла рукоятки 107. На фігурі 1Е показаний альтернативний варіант виконання ін'єкційної системи, подібний зображеним на фігурі 1A-1D. Зокрема, ін'єкційна система 120, показана на фігурі 1Е, включає, поряд з іншими ознаками, вузол рукоятки 122, що має ближній кінець 122а і дальній кінець 122b, а також кінцевий ковпачок голки 124. Як показано на рисунку, вузол рукоятки 122 на одному кінці включає зігнутий гак 126, який має форму, що полегшує опирання або фіксацію пальців користувача під час використання системи. Кінцевий ковпачок голки 124 включає звужуваний козирок 128, який звужується від внутрішнього краю 127 кінцевого ковпачка голки 124 до зовнішньої поверхні 130 кінцевого ковпачка голки 124. У зображеному на рисунку прикладі здійснення кінцевий ковпачок голки 124 включає еліптичне кільце для пальця 132. Кільце для пальця 132 може бути круглим або, за бажанням, мати будь-яку іншу форму, яка б забезпечувала легке зчеплення пальця користувача або гака з кінцевим ковпачком для голки 124. На фігурі 2А зображений в розібраному вигляді вузол рукоятки 107, який включає верхню кришку 203, яка має форму, що забезпечує сполучення з корпусом рукоятки 201. У зображеному на рисунку варіанті здійснення весь корпус рукоятки 201 виконаний з полікарбонату, наприклад шляхом литтєвого пресування. Корпус рукоятки 201 включає захоплювальну частину 204, сплавлену, склеєну або виконану неперервною з циліндром шприца (його частиною) 106. Як показано на фігурі 2А, захоплювальна ручка 102 утворюється при сполученні верхньої кришки 203 з корпусом рукоятки 201. Захоплювальна ручка 102 модельована і має розміри, що забезпечують зручне розміщення у руці хворого на ревматоїдний артрит, зокрема у руці хворого, який знаходиться у стані, відомому під назвою "Деформація пальців у вигляді шиї лебедя". Захоплювальна ручка 102 здатна також забезпечувати хворим можливість виконувати різноманітні додаткові захоплювальні рухи. У порівнянні з традиційним шприцом для підшкірних впорскувань захоплювальна ручка 102 є, як правило, більшою і включає модельовані захоплювальні поверхні, завдяки чому хворі на РА, застосовуючи різні прийоми утримання шприца, можуть легко утримувати в руках захоплювальну ручку 102. Це дуже допомагає хворим на РА, оскільки у них є "хороші дні" і "погані дні" стосовно ступеня болі і можливості управління своїми суглобами. В погані дні хворий не може тримати шприц способом, яким він це зазвичай робить. Захоплювальна ручка 102 має форму, яка враховує такі ситуації, коли ці хворі нездатні управляти деякими частинами своєї руки. Захоплювальна ручка 102 передбачена також для того, щоб поліпшити зчеплення між рукою хворого та ін'єкційною системою 100. У деяких варіантах виконання верхня кришка 203 і захоплювальна частина 204 мають різну якість обробки поверхні, що забезпечує контрастні текстури, які збільшують силу захоплення ручки. В інших варіантах виконання захоплювальна ручка 102 виконана з еластичного або текстурованого матеріалу, що забезпечує контактне тертя для збільшення сили захоплення ручки. Верхня кришка 203 включає верхній отвір 205 для розміщення поршня 110 і групу штифтів 206a-206d для розміщення і сполучення верхньої кришки 203 з захоплювальною частиною 204. На фігурі 2В показано вигляд знизу верхньої кришки 203 з чотирма штифтами 206a-206d, які мають форму і розмір, що забезпечують сполучення з відповідними заглибленнями 208a-208d, виконаними на захоплювальній частині 204. На фігурі 2С показано вигляд збоку верхньої кришки 203. У варіантах здійснення, зображених на рисунках, штифти 206 розташовані симетрично відносно осьової лінії верхнього отвору 205. Верхня кришка 203 включає також пару 6 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 сполучних штифтів 207а-207b, які сполучаються з відповідними заглибленнями 209а-209b, виконаними на захоплювальній частині 204. Зовнішній край 211 верхньої кришки 203 округлений для забезпечення плавного переходу між верхньою кришкою 203 і захоплювальною частиною 204 корпусу рукоятки 201. На фігурі 2D показано вигляд зверху корпусу рукоятки 201 і вигляд зсередини дальньої поверхні захоплювальної частини 204. Як показано на рисунку, корпус рукоятки 201 включає, поряд з іншими деталями, групу заглиблень 208a-208d, які відповідають штифтам 206a-206d, сформованим на верхній кришці 203, і групу зовнішніх заглиблень 209а-209b, які мають форму, що забезпечує можливість їх зчеплення з сполучними штифтами 207а-207b, виконаними на верхній кришці 203. Корпус рукоятки 201 включає також нижній отвір 210 для розміщення поршня 110. Коли штифти 206 і 207 верхньої кришки 203 сполучаються з відповідними заглибленнями 208 і 209 корпусу рукоятки 201, нижній отвір 210 суміщається з верхнім отвором 205, розташованим на верхній кришці 203, утворюючи, таким чином, отвір для розміщення поршня 110. Корпус рукоятки 201 включає також профільний паз 214, форма якого забезпечує розміщення контактуючої поверхні 216 верхньої кришки 203. На фігурі 2Е показане перспективне зображення вузла рукоятки 107 зі знятою верхньою кришкою 203, на якій показаний профільний паз 214, виконаний вздовж окружності захоплювальної частини 204 корпусу рукоятки 201. Наявність профільного паза 214 дозволяє уникнути в захоплювальній ручці 102 гострих або виступаючих країв при зчепленні верхньої кришки 203 з корпусом рукоятки 201. Верхня кришка 203, сполучена з корпусом рукоятки 201, разом утворюють гладеньку захоплювальну ручку 102. Ця конфігурація дуже комфортна для хворих, оскільки підняті поверхні або гострі краї створили б для них великі незручності. Корпус рукоятки 201 включає також фіксуючу кишеню 212 для шприца, яка має плоску бічну стінку 212а. Як показано на фігурах 2D-2E, фіксуюча кишеня 212 для шприца включає дві плоскі бічні стінки 212а, розташовані паралельно і симетрично біля поздовжньої осі захоплювальної частини 204 корпусу рукоятки 201. Фіксуюча кишеня 212 для шприца допомагає орієнтувати звичайний шприц, що має шкалу доз, способом, що спрощує для хворих зчитування даних з шкали доз, розташованої на шприці. Більш докладний опис деталей, розміщених між шприцом, що має шкалу доз, і корпусом рукоятки 201, наводиться з посиланням на фігури 5А-5В. Подібно до верхньої кришки 203, зовнішній край 215 захоплювальної частини 204 корпусу рукоятки 201 також округлений і вирівняний, щоб забезпечити хворим максимальний комфорт. Як зазначалося раніше, захоплювальна ручка 102 утворюється при сполученні верхньої кришки 203 з корпусом рукоятки 201. На фігурі 3А показана захоплювальна ручка 102, що має перший заплечик 102а і другий заплечик 102b. Перший заплечик 102а включає перший дуговий сегмент 204а, утворений з нижньої поверхні першого заплечика 102а, і модельований так, що відповідає радіусу дугового сегмента, який утворюють пальці хворого. Аналогічно, другий заплечик 102b включає другий дуговий сегмент 204b, утворений з нижньої поверхні другого заплечика 102b, і модельований так, що відповідає пальцям хворого. Довжина другого дугового сегмента 204b може бути приблизно в 1,5 рази більша, ніж довжина першого дугового сегмента 204а. В інших варіантах здійснення довжина другого дугового сегмента 204b принаймні в 2 рази більша, ніж довжина першого дугового сегмента 204а. В деяких варіантах здійснення другий дуговий сегмент 204b більш плоский порівняно з першим дуговим сегментом 204а. Така конфігурація дозволяє хворому розмістити більше пальців на другому заплечику 102b і зручно утримувати шприц 100. Наприклад, на фігурі 3А показаний хворий, який тримає шприц за допомогою вказівного пальця, і середнього і безіменного пальців. Як показано на рисунку, вказівний палець хворого відділений від решти пальців циліндром шприца 106. У зображеному на рисунку варіанті виконання хворий розміщує свій вказівний палець на першому дуговому сегменті 204а, а середній і безіменний пальці - на другому дуговому сегменті 204b. Перший дуговий сегмент 204а включає першу дугоподібну частину 205а, яка служить точкою фіксації, коли хворий тримає шприц 100 з метою введення лікарського засобу. За допомогою наведеного вище прикладу показано, що коли хворий розміщує свій вказівний палець на першому дуговому сегменті 204а, вказівний палець природно розміщується на першій дугоподібній частині 205а, а середній палець, повністю або частково, притискається до другої дугоподібної частини 205b, як показано на фігурі 3А. Вказівний і середній пальці хворого притискаються також до циліндра шприца 106. На фігурах 3А-3В зображено також розташування поршня 110 відносно захоплювальної ручки 102. Як показано на фігурі 3А, захоплювальна ручка 102 має форму, що дозволяє зручно розташувати великий палець хворого на поршні 110. Як показано на фігурі 4А, поршень 110, поряд з іншими деталями, включає увігнутий наконечник поршня 302, розміщений на ближньому кінці поршня 110, і шток поршня 304, який проходить від увігнутого наконечника 7 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 поршня 302 до дальнього кінця поршня 110. Увігнутий наконечник поршня 302 виконаний шляхом багатокомпонентного формування з пластмаси і гуми. Форма увігнутого наконечника поршня 302 забезпечує можливість розміщення поверхні великого пальця хворого, або іншого пальця (інших пальців), або частин руки хворого. На фігурі 3 показана нижня сторона великого пальця хворого, яка опирається на увігнутий наконечник поршня 302. В деяких варіантах виконання для здійснення маніпуляцій з поршнем 110 хворий вважає за краще покласти долоню на увігнутий наконечник поршня 302. На фігурі 3В показаний хворий, який використовує нижню сторону долоні для штовхання поршня 110 з метою введення лікарського препарату, що міститься в циліндрі. Форма увігнутого наконечника поршня 302 така, що утворює заглиблення для розміщення пальця хворого або інших частин руки хворого під час використання шприца, яке допомагає запобігти зісковзуванню пальця або руки хворого з верхньої поверхні наконечника поршня 302, забезпечуючи, таким чином, безпеку виконання самоін'єкції. Як показано на фігурах 4А-4В, шток поршня 304, що має кільцевий поперечний переріз, звужується від увігнутого наконечника поршня 302 і конструктивно є більш жорстким, ніж штоки поршня, що маються в продажу, конструкція яких має X- або Т-подібний поперечний переріз. У деяких варіантах виконання шток поршня 304 виконаний з акрилонітрилбутадієнстиролу (АБС), інших співполімерів або інших матеріалів з невеликою вагою. Шток поршня 304 включає також нарізну частину 306, розташовану на дальньому кінці штока поршня 304. Нарізна частина 306 вгвинчується у пробку поршня, розміщену у циліндрі шприца вузла голки 101, що містить лікарський засіб. Пробка включає відповідну внутрішню нарізку для розміщення нарізної частини 306 штока поршня 304, що гарантує безпечне зчеплення поршня 110 і циліндра шприца. На фігурі 4С показаний збільшений вигляд нарізної частини 306 поршня 110. На фігурі 5А-5В зображено вузол голки 101, вставлений в систему 100. Зокрема, вузол голки 101 включає внутрішній циліндр 404, обладнаний голкою шприца 406. Як показано на фігурі 5А, внутрішній циліндр 404 вузла голки 101 ковзає всередині циліндра шприца 106 вузла рукоятки 107. Як показано на рисунку, циліндр шприца 106 включає отвір 408, який має форму, що дозволяє дальньому кінцю 404b внутрішнього циліндра 404 проходити крізь нього. Виступаюча частина внутрішнього циліндра 404 включає плечову частину 405 і дальній кінчик 407. Плечова частина 405 звужується від дальнього кінця 404b внутрішнього циліндра до дальнього кінчика 407, де закріплена голка шприца 406. У деяких варіантах виконання внутрішній циліндр 404, плечова частина 405 і дальній кінчик 407 зроблені з скла і виконані як одне ціле. Внутрішній циліндр 404 включає також шкалу доз 410, яка показує об'ємні рівні лікарських засобів, що містяться у внутрішньому циліндрі 404. В зображеному на рисунку прикладі виконання отвір 408 має кільцевий поперечний переріз, як і внутрішній циліндр 404. У деяких варіантах виконання, коли внутрішній циліндр 404 розміщений всередині циліндра шприца 106, два конструктивних елемента утворюють простір, який має кільцеподібний поперечний переріз, між зовнішньою поверхнею внутрішнього циліндра 404 і внутрішньою поверхнею циліндра шприца 106. Як більш докладно показано на фігурі 5В, внутрішній циліндр 404 включає ближній 404а і дальній 404b кінці, а також фланець 412 внутрішнього циліндра шприца, який має плоскі бічні грані 412а і дугоподібні бічні грані 412b, утворені на ближньому кінці 404а. У деяких варіантах виконання фланець 412 внутрішнього циліндра шприца контролює орієнтацію внутрішнього циліндра 404 всередині циліндра шприца 106. Це здійснюється шляхом розміщення внутрішнього циліндра 404 у циліндрі шприца 106 таким чином, що плоскі бічні грані 412а фланця 412 внутрішнього циліндра шприца сполучаються з відповідними плоскими бічними стінками 212а фіксуючої кишені 212 для шприца, розташованої на корпусі рукоятки 201. На фігурах 6А-6В і 7 показані різні проекції корпусу рукоятки 201, яка має більшу вісь (або "діаметр") 422 і меншу вісь (або "діаметр") 420, утворюючи овальний поперечний переріз. Більша вісь 422 довша, ніж менша вісь 420. Менша вісь 420 проходить паралельно довжині захоплювальної ручки 102, так що більша вісь 422 проходить паралельно пальцям хворого і між пальцями під час введення лікарського засобу, і перпендикулярно поздовжній осі захоплювальної ручки 102. Таке розташування забезпечує стійкість шприца в руці хворого під час введення ліків, що дуже важливо для хворих на артрит. Це розташування дає також змогу хворим краще управляти шприцом завдяки створенню більшої контактної поверхні між пальцями хворого і шприцом 100. Щоб досягти цього, треба розташовувати шприц 100 так, як показано на фігурі 7. Конкретніше, довша сторона (тобто більша вісь 422, що проходить паралельно пальцям хворого) циліндра шприца повинна розміщуватися між пальцями хворого, що дозволяє зменшити обертання шприца 100 у руці хворого порівняно зі стандартними шприцами, що мають кільцевий поперечний переріз. Еліптичний поперечний переріз циліндра шприца 106 також дозволяє більш зручно розміщувати в руці хворого циліндр шприца 106, що спрощує введення ліків. У деяких варіантах виконання довжина більшої осі 422 становить 8 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 приблизно 14,9 мм, а меншої осі 420 - близько 11,5 мм. У деяких варіантах виконання відношення довжини більшої осі 422 до довжини меншої осі 420 становить приблизно 1,1:1, приблизно 1,2:1, приблизно 1,3:1, приблизно 1,5:1, або навіть 2:1. Як зазначалося раніше, одна з задач при створенні цієї системи - допомогти хворим краще розрізняти шкали доз. Коли внутрішній циліндр 404 розміщений всередині циліндра шприца 106, як показано на фігурах 6А-6В і 7, шкала доз на внутрішньому циліндрі 404 розташовується на одному кінці більшої осі 422. Завдяки цьому шкала доз, розміщена на зовнішній поверхні внутрішнього циліндра 404, виступає на вузькому кінці 424 (фігура 7) циліндра шприца 106, що обумовлює збільшення шкали доз, і хворий може легше зчитувати позначки доз і без утруднень визначати об'єм лікарського засобу, що залишився у внутрішньому циліндрі 404. Крім удосконаленої конструкції рукоятки і поршня, описаної вище, до переваг даної системи відноситься також спрощене знімання ковпачка шприца. На фігурі 8 зображений варіант виконання кінцевого ковпачка голки, де показаний поперечний переріз ін'єкційної системи 100, зображеної на фігурі 1А. Як показано на рисунку, система 100 включає кінцевий ковпачок голки 112 з ближнім кінцем, що входить в зчеплення з дальнім кінцем вузла рукоятки 107. Деталі, що утворюють кінцевий ковпачок голки 112, будуть докладно описані з посиланням на фігури 9-13F. Кінцевий ковпачок голки 112 і вузол рукоятки 107 з можливістю їх сполучення будуть описані з посиланням на фігури 16А-16В. Як показано на фігурі 9, кінцевий ковпачок голки 112 включає внутрішній ковпачок 602, який затискає вузол голки 101, з'єднувальний елемент 604 і зовнішній ковпачок 606. З'єднувальний елемент 604 вміщує внутрішній ковпачок 602, а зовнішній ковпачок 606 вміщує з'єднувальний елемент 604 з розміщеним у ньому внутрішнім ковпачком 602. При використанні шприца хворий на РА може легко зняти кінцевий ковпачок голки 112 і відкрити голку, просто потягнувши зовнішній ковпачок 606 від вузла рукоятки 107 назовні. На фігурі 10А показане перспективне зображення прикладу виконання внутрішнього ковпачка 602. На рисунку видно, що внутрішній ковпачок 602 має циліндричну форму і включає на ближньому кінці плече 902. Внутрішній ковпачок 602 може бути виконаний з еластичного матеріалу, який дозволяє заглибити частину з'єднувального елемента 604 в поверхню, обмежену плечем 902, для забезпечення постійного зчеплення внутрішнього ковпачка 602 зі з'єднувальним елементом 604. На фігурі 10В показано вигляд у поперечному розрізі внутрішнього ковпачка 602, показаного на фігурі 10А. Як показано на рисунку, внутрішній ковпачок 602 включає зону розміщення голки 904, яка утримує кінчик голки, як показано на фігурі 8. Зона розміщення голки 904 може бути виконана з бутадієнового каучуку. У деяких варіантах виконання внутрішній ковпачок 602 є порожнистим. На фігурах 11А-11С зображені різні проекції з'єднувального елемента 604, вставленого в зовнішній ковпачок 606. Як показано на рисунку, з'єднувальний елемент 604, спочатку пелюсткоподібний, як показано на фігурі 13А, згинається таким чином, щоб утримуватись всередині циліндричного штока 610 зовнішнього ковпачка 606 (фігура 12А). В результаті група перших лапок 702a-702d, які спочатку були розташовані під кутом 80 градусів відносно горизонталі, розташовуються тепер під кутом приблизно 90 градусів відносно горизонталі. На фігурі 11В показано верхні, повернуті всередину вусики 703, що видаються всередину і в напрямку дальнього кінця, і зчіплюють внутрішній ковпачок 602 шляхом з'єднання, яке затягується при витяганні зовнішнього ковпачка 606. Це з'єднання запобігає зніманню внутрішнього ковпачка 602, коли хворий витягує зовнішній ковпачок 606. На фігурі 11С показаний вигляд зверху з'єднувального елемента 604, вставленого у зовнішній ковпачок 606. Як показано на рисунку, коли з'єднувальний елемент 604 розміщений у зовнішньому ковпачку 606, група перших лапок 702a-702d зчіплюється з внутрішньою поверхнею 605 зовнішнього ковпачка 606, і верхні, повернені всередину вусики 703 видаються всередину і в напрямку дальнього кінця для зчеплення з внутрішнім ковпачком 602. На фігурі 11С показаний також з'єднувальний елемент 604, який включає групу лапок 706а-706b, симетрично розташованих на певній відстані одна від одної на дальньому кінці з'єднувального елемента 604. У деяких варіантах виконання друга група лапок 706а-706b спочатку розташовувалась під кутом більш ніж 90 градусів (тобто від приблизно 91 градуса до приблизно 120 градусів) відносно горизонталі. Коли з'єднувальний елемент 604 поміщений всередину зовнішнього ковпачка 606, друга група лапок 706а-706b входить в стикання з внутрішньою поверхнею 605 зовнішнього ковпачка 606. У деяких варіантах виконання друга група лапок 706а-706b заглиблюється у внутрішню поверхню 605 зовнішнього ковпачка 606 і залишається зафіксованою в цьому місці під час використання. Різні складові елементи кінцевого ковпачка голки 112 докладніше описані з посиланням на фігури 12A-13F. Як показано на фігурі 12А, зовнішній ковпачок 606 включає плече 608 і шток 9 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 610, що має порожнистий внутрішній простір, який має форму, що забезпечує розміщення з'єднувального елемента 604, і захоплювальне кільце 612, яке має форму, що забезпечує розміщення пальця хворого. Плече 608 включає внутрішню поверхню 622 і зовнішню поверхню 624 і розширюється назовні від штока 610, утворюючи отвір 618 (наприклад, ширший, ніж шток 610), в який хворий може повторно вставити голку після ін'єкції. Як видно на рисунку, отвір 618 ширший, ніж дальній кінець циліндра шприца 106. У деяких варіантах виконання отвір 618 охоплює дальній кінець циліндра шприца 106 і вузол голки 101 (фігура 5А). Зовнішній ковпачок 606 і циліндр шприца 106 з можливістю сполучення описані з посиланням на фігури 16А-16В. Більш широкий отвір допомагає зменшити ймовірність випадкового уколу при спробі знову вставити ковпачок на голку після уколу. Штокова частина 610 проходить у напрямку дальнього кінця від плеча 608, яке може бути циліндричної форми. На фігурі 12В показаний вигляд збоку у поперечному розрізі зовнішнього ковпачка 606. Як показано на рисунку, отвір 618 розширюється назовні від штока 610 до ближнього кінця 620 зовнішнього ковпачка 606. На фігурі 12С показаний вигляд зверху зовнішнього ковпачка 606. Як показано на рисунку, зовнішній ковпачок 606 є симетричним відносно його осьової лінії. Захоплювальне кільце 612 також має отвір для пальця 614 для розміщення великого пальця хворого або, за бажанням, іншого пальця, для витягування кінцевого ковпачка голки 112 назовні, щоб відкрити голку. У деяких варіантах виконання отвір для пальця 614 пристосований для розміщення гака, який деякі хворі використовують для того, щоб витягнути кінцевий ковпачок голки 112. За допомогою зовнішнього ковпачка 606, порівняно з традиційним ковпачком, хворим легше надівати і знімати кінцевий ковпачок голки 112 з циліндра шприца 106, оскільки хворому не потрібно згинати свої пальці, щоб стиснути бічні стінки вузького ковпачка голки. Як зазначалося раніше, у багатьох хворих бувають хороші і погані дні, деяким хворим може бути важко зняти кришечку з шприца перед тим, як робити самоін'єкцію. Захоплювальне кільце 612 розв'язує цю проблему - хворому потрібно просто просунути великий палець або, за бажанням, інший палець, через отвір для пальця 614 і витягти кінцевий ковпачок голки 112. На фігурах 13A-13F зображені різні проекції з'єднувального елемента 604. Як показано на фігурі 13А, з'єднувальний елемент 604 включає першу групу лапок 702a-702d, симетрично розташованих на певній відстані одна від одної. У деяких варіантах виконання з'єднувальний елемент 604 виконаний з тонколистової нержавіючої сталі, утворений інструментом, який згинає перші лапки під кутом відносно горизонталі. Така конфігурація і еластичні властивості цих лапок допомагають надійно прикріпити внутрішній ковпачок 602 до зовнішнього ковпачка 606. Внутрішній ковпачок 602 і зовнішній ковпачок 606 кріпляться також верхніми, повернутими всередину вусиками 703a-703h, які виступають з перших лапок 702a-702d. Верхні, повернуті всередину вусики 703a-703h включають кінчики 704а-704р, спрямовані до дальнього кінця з'єднувального елемента 604 (тобто до кінчика голки). Як показано на фігурах 13С і 13D, ці вусики розташовані приблизно по периметру з'єднувального елемента 604 поблизу його ближнього кінця, причому кожна перша лапка (наприклад 702а) має два повернутих всередину вусика (наприклад 703а-703b), і кожний вусик містить пару кінчиків вусиків (наприклад 704а704b). У деяких варіантах виконання верхні, повернуті всередину вусики 703a-703h увігнуті, як показано на фігурах 13A-13D. Ці вусики мають форму, що забезпечує зчеплення з внутрішнім ковпачком 602, коли внутрішній ковпачок 602 розміщений всередині з'єднувального елемента 604. Конкретніше, кінчики вусиків (наприклад 704а-704b), прикладають протидіючу силу відносно один одного, коли вони входять в зчеплення з внутрішнім ковпачком 602, оскільки кінчики вусиків розташовуються на двох кінцях увігнутої поверхні (наприклад верхні, повернуті всередину вусики 703). У деяких варіантах виконання верхні, повернуті всередину вусики 703a703h розташовані під кутом відносно перших лапок 702a-702d. Детальніше це показано на фігурі 13D. Така конфігурація збільшує зчеплення між внутрішнім ковпачком 602 і з'єднувальним елементом 604, оскільки додаткове виступання вперед (тобто розташування під кутом вусиків 703 відносно перших лапок 702) дозволяє кінчикам вусиків 704а-704р більш надійно заглиблюватись у внутрішній ковпачок 602, коли користувач витягує кінцевий ковпачок голки 112 назовні. Як показано на фігурі 13D, поздовжня вісь 710 верхньої частини 711 перших лапок 702b розташована під кутом а відносно осьової лінії 712 верхнього, повернутого всередину вусика 703с. Осьова лінія 712 може бути розташована під кутом від приблизно 3 градусів до приблизно 30 градусів відносно поздовжньої осі 710 перших лапок 702b. Як зазначалося вище, з'єднувальний елемент 604 містить другу групу лапок 706а-706b, симетрично розташованих на певній відстані одна від одної на дальньому кінці з'єднувального елемента 604. Як показано на фігурі 13Е, кожна з другої групи лапок містить нижні, повернуті назовні кінчики вусиків 707a-707d, спрямовані до ближнього кінця з'єднувального елемента 604. Ці вусики зчіплюються з нижньою, внутрішньою частиною зовнішнього ковпачка 606, 10 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 сполучаючи, таким чином, з'єднувальний елемент 604 з зовнішнім ковпачком 606 способом, подібним до з'єднання верхніх, повернутих всередину кінчиків вусиків 704а-704р, і внутрішнього ковпачка 602, як було описано вище. Оскільки нижні вусики 707 проходять у напрямку ближнього кінця у зовнішній ковпачок 606, ці вусики 707 запобігають, у сполученні з верхніми, повернутими всередину кінчиками вусиків 704а-704р, від'єднанню зовнішнього ковпачка 606 від з'єднувального елемента 604. На фігурах 14 і 15А-15В зображені різні складові елементи кінцевого ковпачка голки 112 з можливістю сполучення. Конкретніше, на цих фігурах показаний внутрішній ковпачок 602, сполучений зі з'єднувальним елементом 604, і з'єднувальний елемент 604, сполучений з зовнішнім ковпачком 606. Як показано на рисунку, з'єднувальний елемент 604 розміщується всередині зовнішнього ковпачка 606 і входить у зчеплення з внутрішнім ковпачком 602, з'єднуючись практично неперервно з внутрішнім ковпачком 602, так що у зчепленому стані, коли хворий витягає зовнішній ковпачок 606, то весь зовнішній ковпачок 606 і внутрішній ковпачок 602, що закривають голку, знімаються як одне ціле, відкриваючи голку. В деяких варіантах виконання внутрішній ковпачок 602 має асиметричну форму, принаймні одна пара лапок (наприклад 702а і 702е) контактує з внутрішнім ковпачком 602, так що коли витягують зовнішній ковпачок 606, то весь зовнішній ковпачок 606 і внутрішній ковпачок 602 знімаються як одне ціле. В деяких варіантах виконання лише одна, а не обидві пари лапок з'єднує з внутрішнім ковпачком 602. На фігурі 14 зображений вигляд зверху кінцевого ковпачка голки 112, в якому внутрішній ковпачок 602 розміщений всередині з'єднувального елемента 604, а вузол розміщений в зовнішньому ковпачку 606. Як показано, на вигляді зверху видно лише найбільш віддалені від центра частини перших лапок 702a-702d, оскільки верхні, повернуті всередину вусики 703 знаходяться в зчепленні з зовнішньою поверхнею внутрішнього ковпачка 602, і їх не видно на вигляді зверху. На фігурі 15А показане перспективне зображення кінцевого ковпачка голки 112, зображеного на фігурі 14, зі знятим для наочності зовнішнім ковпачком 606. Верхні, повернуті всередину вусики 703 пристосовані для розміщення внутрішнього ковпачка 602, коли внутрішній ковпачок 602 вставлений на з'єднувальний елемент 604 у напрямку, показаному стрілкою (фігура 15А), а верхні, повернуті всередину кінчики вусиків 704 мають форму, яка забезпечує зчеплення з внутрішнім ковпачком 602 і не допускає зісковзування назад внутрішнього ковпачка 602 або знімання з'єднувального елемента 604 з внутрішнього ковпачка 602, коли він знаходиться в зчепленні. Як показано, при зчепленні верхні вусики 703а-703h заглиблюються у зовнішню поверхню внутрішнього ковпачка 602. На фігурі 15В показані повернуті назовні кінчики вусиків 706a-706d, що зчіплюються з дальньою зоною зовнішнього ковпачка 606 способом, подібним до з'єднання верхніх, повернутих всередину кінчиків вусиків 704а-704р, і внутрішнього ковпачка 602. У деяких варіантах виконання нижні, повернуті назовні кінчики вусиків 707a-707d заглиблюються у внутрішню поверхню зовнішнього ковпачка 606. Як було пояснено вище, кінцевий ковпачок голки 112 призначений для того, щоб охоплювати голку шприца 100 і міцно зчіплюватися з вузлом рукоятки 107. Таке зчеплення показане на фігурі 16А, де отвір 618 (показаний на фігурі 12А) кінцевого ковпачка голки 112 перекриває вузол голки 404, який виступає з циліндра шприца 106 і охоплює дальній кінець вузла рукоятки 107. Конкретніше, кінцевий ковпачок 112 включає групу сполучних виступів 504а504b, виконаних на внутрішній поверхні 622 плеча 608 (фігура 12А). Сполучні виступи 504а та 504b входять в зчеплення з парою виточок 506а-506b, розташованих на циліндрі шприца 106. Як було описано вище, циліндр шприца 106 включає більший діаметр і менший діаметр. В деяких варіантах виконання виточка 506а виконана на одному кінці більшого діаметра, а виточка 506b виконана на протилежному кінці більшого діаметра. Виступи 504а та 504b і виточки 506а та 506b мають форму, яка дозволяє хворому зчіплювати і розчіплювати кінцевий ковпачок голки 112 з мінімальним, але достатнім опором, щоб захистити голку. Як показано, кожен із сполучних виступів 504а-504b включає верхню поверхню 510 і бічну поверхню 512. Як показано на фігурі 12А, сполучні виступи 504а-504b виступають з внутрішньої поверхні 622 під кутом близько 90 градусів, так що бічна поверхня 512 розташовується перпендикулярно до поздовжньої осі рукоятки. Бічна поверхня 512 розташована перпендикулярно і до верхньої поверхні 510. В деяких варіантах виконання сполучні виступи 504а-504b мають трикутний поперечний переріз з гострими краями, що дозволяє сполучним виступам входити в зчеплення з виточками 506а-506b. В деяких варіантах виконання сполучні виступи мають округлені краї. Як показано на фігурі 16В, виточки 506а-506b включають ближню частину 514, дальню частину 516 і внутрішню сполучну поверхню 518, що має форму, яка забезпечує розміщення 11 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 бічних поверхонь 512 сполучних виступів 504а-504b. Як випливає з рисунка, дальня частина 516 розширюється назовні, щоб спрямувати сполучні виступи 504а-504b і забезпечити більш плавне зчеплення між двома деталями. Як показано на рисунку, ближня частина 514 утворює напівкільце 520, форма якого забезпечує зчеплення країв верхньої поверхні 510 вздовж зігнутої внутрішньої сполучної поверхні 518 ближньої частини 514. В деяких варіантах виконання виточки 506а-506b звужуються від ближньої частини 514 до дальньої частини 516. Суміщення і сполучення виступів 504а-504b і виточок 506а-506b також орієнтує кінцевий ковпачок голки 112 і корпус шприца в одній площині, що допомагає розміщувати систему в упаковці, такій наприклад, яка використовується при підготовці до продажу біологічних лікарських препаратів. На фігурі 17А зображено альтернативний варіант виконання внутрішнього ковпачка 1300, що має жолобок 1304, розташований поблизу ближньої зони внутрішнього ковпачка 1300. Як видно з рисунка, жолобок 1304 проходить вздовж окружності внутрішнього ковпачка 1300 і пристосований для розміщення сполучних деталей 1306а-1306b, розташованих на зовнішньому ковпачку 1302, як показано на фігурі 17В. В зібраному стані дальній кінець внутрішнього ковпачка 1300 вставлений в зону штока 1306 зовнішнього ковпачка 1302, і сполучні деталі 1306а-1306b щільно входять у жолобок 1304, прикріплюючи внутрішній ковпачок 1300 до зовнішнього ковпачка 1302. На фігурах 18A-18D зображено альтернативний варіант виконання кінцевого ковпачка голки. Як видно на рисунку, кінцевий ковпачок голки може не мати кільця для великого пальця, який забезпечує зчеплення пальця хворого з ковпачком голки. Як випливає з фігури 18А, кінцевий ковпачок голки 1400 включає ближнє плече 1402, яке розширюється назовні, забезпечуючи розміщення голки, тримальну поверхню 1404, яка дозволяє хворому тримати і виконувати маніпуляції з кінцевим ковпачком для голки 1400, і дальнє плече 1406, яке забезпечує місце фіксації, щоб хворі могли взяти кінцевий ковпачок голки 1400. Форма нижнього плеча 1402 допомагає запобігти випадковим уколам голкою. Як видно на рисунку, дальнє плече 1404 включає плоску нижню поверхню, що забезпечує вертикальне розташування кінцевого ковпачка голки 1400 на плоскій поверхні, що дуже зручно для хворого у тих випадках, коли йому важко взяти рукою маленькі предмети, які лежать горизонтально на плоскій поверхні. На фігурах 18B18D зображені альтернативні форми отвору для великого пальця у кінцевому ковпачку голки. Щоб використати шприц для ін'єкцій, хворий тягне до себе отвір для великого пальця 614 (див. фігуру 12А), знімаючи тим самим зовнішній ковпачок 606, з'єднувальний елемент 604 і внутрішній ковпачок 602, які оточують голку, щоб відкрити всю голку для її використання. Завдяки конструкції шприца хворий тримає шприц так, як йому зручно, і вставляє голку в місце ін'єкції під кутом до шкіри, що становить приблизно 45 градусів. Потім хворий тисне на поршень 110 доти, поки не вводиться весь лікарський засіб або інша потрібна кількість, і витягує голку. Після витягання голки хворий може знову надіти кінцевий ковпачок 112 на голку, щоб захиститись від випадкового уколу, і викинути шприц. У деяких варіантах здійснення винаходу ін'єкційна система 100 для хворих створюється в наборі, який включає шприц, тампон для чистки, просочений спиртом, і лікарський засіб. У деяких варіантах виконання систему 100 наповнюють лікарським засобом. Конкретні приклади включають в'язкі лікарські засоби, що містять білки або пептиди, зокрема антитіла або їх фрагменти, в тому числі пегільовані фрагменти антитіл. Зокрема, можуть застосовуватися системи і методи введення пегільованого фрагменту антитіл, відомого під назвою "Цертолізумаб пегол". Вводитися може лікарський засіб для лікування будь-якого захворювання або нездоров'я, включаючи лікування ревматоїдного артриту. У деяких варіантах здійснення винаходу в'язкість рідкого лікарського засобу становить менш ніж 120 міліпуаз (120 сантипуаз), переважно менш ніж 100 міліпуаз (100 сантипуаз) при температурі нагнітання 20 °C. У деяких варіантах здійснення винаходу в'язкість рідкого лікарського засобу коливається від 65 сантипуаз до приблизно 120 сантипуаз. У деяких варіантах здійснення винаходу в'язкість рідкого лікарського засобу коливається від приблизно 75 сантипуаз до приблизно 100 сантипуаз. У деяких варіантах здійснення винаходу в'язкість рідкого лікарського засобу вища ніж 65 міліпуаз, переважно вища ніж 85 міліпуаз. У деяких варіантах виконання в'язкість рідкого лікарського засобу вища ніж 65 міліпуаз, переважно вища ніж 85 міліпуаз. У деяких варіантах виконання в'язкість рідкого лікарського засобу становить близько 80 сантипуаз. У деяких варіантах виконання рідкий лікарський засіб призначений для охолодження залишку (наприклад, при 2-8 °C) і для доставки шляхом ін'єктування при кімнатній температурі (наприклад, при або близько 18-30 °C). Слід розуміти, що незважаючи на те, що винахід був описаний на прикладах його здійснення, проілюстрованих рисунками, що прикладаються, зазначений опис наведений з метою ілюстрації і не обмежує об'єму винаходу. 12 UA 101825 C2 5 Наприклад, на основі цього винаходу можуть бути виконані різноманітні системи та/або методи, які підпадають під дію наведених нижче пунктів формули. Інші аспекти, переваги та модифікації знаходяться в рамках наведених нижче пунктів формули. Всі матеріали, використані при експертизі заявки, включені шляхом посилання у всій сукупності ознак і становлять частину цього опису. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Шприц, який включає: рукоятку, що має перший заплечик і другий заплечик, які утворюють захоплювальну ручку; першу дугу, що утворює нижню поверхню першого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача; другу дугу, що утворює нижню поверхню другого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача, і виконану більш плоскою, ніж перша дуга; циліндр шприца, що має зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр має форму, яка забезпечує розміщення в ньому внутрішнього циліндра, і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі; а також кінцевий ковпачок для захисту голки, з можливістю ковзкого зчіплювання з дальнім кінцем циліндра шприца, який містить; зовнішній ковпачок; внутрішній ковпачок; і з'єднувальний елемент, який має форму, що дозволяє йому розміщуватися всередині зовнішнього ковпачка і зчіплюватися з ним, а також зачіплюватися з внутрішнім ковпачком, і який має множину перших лапок, розташованих симетрично одні до одних, причому кожна перша лапка має множину повернутих всередину зубців, спрямованих до дальньої зони з'єднувального елемента і призначених для зчеплення з ближньою зоною внутрішнього ковпачка, де множина повернутих всередину зубців розташована під кутом відносно множини перших лапок, причому з'єднувальний елемент має множину других лапок, розташованих симетрично одні до одних, де кожна друга лапка має множину повернутих назовні зубців, розташованих у дальній зоні з'єднувального елемента і пристосованих для зчеплення з дальньою зоною зовнішнього ковпачка. 2. Шприц за п. 1, в якому зовнішній циліндр включає першу виїмку і другу виїмку, які мають форму, що дозволяє вміщення кінцевого ковпачка. 3. Шприц за п. 2, в якому зовнішній ковпачок включає перший виступ і другий виступ, виконані на внутрішній поверхні плеча зовнішнього ковпачка, причому перший і другий виступи сполучаються відповідно з першою виїмкою і другою виїмкою зовнішнього циліндра. 4. Шприц за п. 1, в якому зовнішній ковпачок включає захоплювальне кільце. 5. Шприц за п. 4, в якому захоплювальне кільце має форму, що дозволяє зміщення пальця користувача для зчеплення з кільцем. 6. Шприц за п. 4, в якому захоплювальне кільце має форму, що забезпечує вміщення гака. 7. Шприц за п. 1, в якому множина перших лапок спочатку нахилена під кутом близько 80 градусів відносно горизонталі. 8. Шприц за п. 1, в якому зовнішній циліндр включає дальній отвір, для забезпечення можливості проходження крізь цей отвір внутрішнього циліндра. 9. Шприц за п. 1, в якому довжина другого заплечика в 1,5 разу більша за довжину першого заплечика. 10. Шприц за п. 1, в якому зовнішній циліндр має більший діаметр і менший діаметр, причому відношення більшого діаметра до меншого діаметра становить 1,5:1. 11. Шприц за п. 1, в якому внутрішній циліндр розташований всередині зовнішнього циліндра так, що шкала доз розташована з одного кінця більшого діаметра для збільшення шкали доз. 12. Шприц, який включає: рукоятку, що має перший заплечик і другий заплечик, які утворюють захоплювальну ручку; першу дугу, що утворює нижню поверхню першого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача; другу дугу, що утворює нижню поверхню другого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача, і виконану більш плоскою, ніж перша дуга; і кінцевий ковпачок для захисту голки, здатний зчіплюватися з можливістю рознімання з дальнім кінцем циліндра шприца, який містить: 13 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішній ковпачок; внутрішній ковпачок; і з'єднувальний елемент, який має форму, що дозволяє йому розміщуватися всередині зовнішнього ковпачка і зчіплюватися з ним, а також зчіплюватися з внутрішнім ковпачком, і який має множину перших лапок, розташованих симетрично одні до одних, причому кожна перша лапка має множину повернутих всередину зубців, спрямованих до дальньої зони з'єднувального елемента і призначених для зчеплення з ближньою зоною внутрішнього ковпачка, де кожен із множини повернутих всередину зубців розташований під кутом відносно множини перших лапок, причому з'єднувальний елемент має множину других лапок, розташованих симетрично одні до одних, де кожна друга лапка має множину повернутих назовні кінчиків зубців, розташованих на кінці відповідної другої лапки і пристосованих для зчеплення з дальньою зоною зовнішнього ковпачка. 13. Шприцева система, що включає: рукоятку, що має перший заплечик і другий заплечик, які утворюють захоплювальну ручку; першу дугу, що утворює нижню поверхню першого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача; другу дугу, що утворює нижню поверхню другого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача, і виконану більш плоскою, ніж перша дуга; а також циліндр шприца, що має зовнішній циліндр і внутрішній циліндр, та проходить назовні від захоплювальної ручки, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр має форму, яка дозволяє вміщувати в ньому внутрішній циліндр, і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі. 14. Шприцева система за п. 13, в якій рукоятка включає верхню кришку і корпус рукоятки, причому верхня кришка має множину штифтів, призначених для сполучення з множиною відповідних заглиблень, виконаних у корпусі рукоятки. 15. Шприцева система за п. 14, в якій верхня кришка має отвір для вміщення поршня шприца. 16. Шприцева система за п. 14, в якій корпус рукоятки має отвір для вміщення поршня шприца. 17. Шприцева система за п. 14, в якій корпус рукоятки включає фіксуючу кишеню шприца, що має плоску бічну стінку. 18. Шприцева система за п. 17, в якій внутрішній циліндр має фланець, що має плоску бічну грань, пристосовану для співпадання з відповідною плоскою стінкою, виконаною на корпусі рукоятки. 19. Шприцева система за п. 18, в якій розміщення фланця всередині фіксуючої кишені орієнтує шкалу доз на один кінець більшої осі циліндра шприца. 20. Шприцева система за п. 19, в якій більша вісь циліндра шприца довша за меншу вісь циліндра шприца. 21. Шприц, який включає: циліндр шприца, який має зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр виконаний з можливістю вміщення в ньому внутрішнього циліндра й має еліптичний поперечний переріз для збільшення шкали доз, розміщеної на внутрішньому циліндрі; а також кінцевий ковпачок для захисту голки з можливістю ковзкого зчіплювання з дальнім кінцем циліндра шприца, який містить: зовнішній ковпачок; внутрішній ковпачок; і з'єднувальний елемент, який має форму, що дозволяє йому розміщуватися всередині зовнішнього ковпачка і зчіплюватися з ним, а також зчіплюватися з внутрішнім ковпачком, і який має множину перших лапок, розташованих симетрично одні до одних, причому кожна перша лапка має множину повернутих всередину зубців, спрямованих до дальньої зони з'єднувального елемента і призначених для зчеплення з ближньою зоною внутрішнього ковпачка, де кожен із множини повернутих всередину зубців розташований під кутом відносно множини перших лапок, причому з'єднувальний елемент має множину других лапок, розташованих симетрично одні до одних, де кожна друга лапка має множину повернутих назовні зубців, розташованих у дальній зоні з'єднувального елемента і пристосованих для зчеплення з дальньою зоною зовнішнього ковпачка. 22. Циліндр шприца, який включає: зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр виконаний з можливістю вміщення в ньому 14 UA 101825 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розміщеної на внутрішньому циліндрі. 23. Кінцевий ковпачок для захисту голки, виконаний з можливістю ковзкого зчіплювання з дальнім кінцем циліндра шприца, який містить: зовнішній ковпачок; внутрішній ковпачок; і з'єднувальний елемент, який має форму, що дозволяє йому розмішуватися всередині зовнішнього ковпачка і зчіплюватися з ним, а також із внутрішнім ковпачком, і який включає множину перших лапок, розташованих симетрично одні до одних, причому кожна перша лапка має множину повернутих всередину зубців, спрямованих до дальньої зони з'єднувального елемента і пристосованих для зчеплення з ближньою зоною внутрішнього ковпачка, де кожен із множини повернутих всередину зубців розташований під кутом відносно множини перших лапок, і з'єднувальний елемент включає множину других лапок, розташованих симетрично одні до одних, причому кожна друга лапка має множину повернутих назовні кінчиків зубців, розташованих на кінці відповідної другої лапки і пристосованих для зчеплення з дальньою зоною зовнішнього ковпачка. 24. Система доставки лікарської речовини, яка включає: циліндр шприца, що має зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр виконаний з можливістю вміщення в ньому внутрішнього циліндра і має еліптичний поперечний переріз для збільшення шкали доз, розміщеної на внутрішньому циліндрі; причому внутрішній циліндр пристосований для вміщення в ньому лікарської речовини, яка має в'язкість, більшу за близько 65 сантипуаз; а також кінцевий ковпачок для захисту голки, виконаний з можливістю ковзкого зчіплювання з дальнім кінцем циліндра шприца, який містить: зовнішній ковпачок; внутрішній ковпачок; і з'єднувальний елемент, який має форму, що дозволяє йому вміщуватися всередині зовнішнього ковпачка і зчіплюватися з ним, а також із внутрішнім ковпачком, і який включає множину перших лапок, розташованих симетрично одні до одних, причому кожна перша лапка має множину повернутих всередину зубців, спрямованих до дальньої зони з'єднувального елемента і пристосованих для зчеплення з ближньою зоною внутрішнього ковпачка, причому кожний із множини повернутих всередину зубців розташований під кутом відносно множини перших лапок, причому з'єднувальний елемент включає множину других лапок, розташованих симетрично одні до одних, і кожна друга лапка має множину повернутих назовні зубців, розташованих у дальній зоні з'єднувального елемента і пристосованих для зчеплення з дальньою зоною зовнішнього ковпачка. 25. Система доставки лікарської речовини за п. 24, в якій в'язкість лікарської речовини становить від приблизно 66 сантипуаз до приблизно 120 сантипуаз. 26. Система доставки лікарської речовини за п. 24, в якій в'язкість лікарської речовини становить від приблизно 75 сантипуаз до приблизно 100 сантипуаз. 27. Шприц, який включає: рукоятку, що має перший заплечик і другий заплечик, які утворюють захоплювальну ручку; першу дугу, що утворює нижню поверхню першого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача; другу дугу, що утворює нижню поверхню другого заплечика, модельовану таким чином, що вона відповідає радіусу дуги, утвореної пальцями користувача, і виконану більш плоскою, ніж перша дуга; циліндр шприца, що має зовнішній циліндр і внутрішній циліндр, причому внутрішній циліндр має шкалу доз і голку, установлену на дальньому кінці, а зовнішній циліндр має форму, яка забезпечує вміщення в ньому внутрішнього циліндра, і має еліптичний поперечний переріз для збільшення шкали доз, розташованої на внутрішньому циліндрі, причому зовнішній циліндр включає ближній і дальній кінці, а також виїмку, виконану на дальньому кінці; й кінцевий ковпачок для захисту голки, який включає плече, що має внутрішню поверхню і зовнішню поверхню, сполучний виступ, який виконаний на внутрішній поверхні і має форму, що при сполученні забезпечує зчеплення з виїмкою, виконаною на зовнішньому циліндрі. 28. Шприц за п. 27, в якому кінцевий ковпачок включає внутрішній ковпачок, що розміщується всередині зовнішнього ковпачка. 29. Шприц за п. 27, в якому внутрішній циліндр розташований всередині кінцевого ковпачка, коли кінцевим ковпачок сполучається із зовнішнім циліндром. 15 UA 101825 C2 5 10 15 20 25 30. Шприц за п. 27, в якому зовнішній циліндр має дальній отвір, а внутрішній циліндр виступає через дальній отвір, коли шприц повністю зібраний. 31. Шприц за п. 27, в якому зовнішній циліндр має першу виїмку і другу виїмку. 32. Шприц за п. 31, в якому зовнішній циліндр має більший діаметр і менший діаметр і в якому перша виїмка виконана на першому кінці більшого діаметра, а друга виїмка виконана на протилежному кінці більшого діаметра. 33. Шприц за п. 32, в якому сполучний виступ кінцевого ковпачка включає верхню поверхню і бічну поверхню, причому бічна поверхня розташована перпендикулярно поздовжній осі рукоятки. 34. Шприц за п. 27, в якому сполучний виступ має трикутний поперечний переріз. 35. Шприц за п. 27, в якому кінцевий ковпачок містить внутрішній ковпачок, зовнішній ковпачок і з'єднувальний елемент, який має форму, що дозволяє йому розміщуватися всередині зовнішнього ковпачка і зчіплюватися з ним, а також із внутрішнім ковпачком, причому кінцевий ковпачок включає множину перших лапок, розташованих симетрично одні до одних, і кожна перша лапка має множину повернутих всередину зубців, спрямованих до дальньої зони з'єднувального елемента, і кожна перша лапка пристосована для зчеплення з ближньою зоною внутрішнього ковпачка, причому кожний із множини повернутих всередину зубців розташований під кутом відносно множини перших лапок. 36. Шприц за п. 27, в якому кінцевий ковпачок включає штокову частину, яка простягається назовні від плеча, що має циліндричну форму. 37. Шприц за п. 36, в якому внутрішній ковпачок і з'єднувальний елемент розміщені всередині штокової частини. 38. Шприц за п. 35, в якому з'єднувальний елемент включає множину других лапок, розташованих симетрично одні до одних, причому кожна друга лапка має множину повернутих назовні зубців, розташованих у дальній зоні з'єднувального елемента і пристосованих для зчеплення з дальньою зоною зовнішнього ковпачка. 16 UA 101825 C2 17 UA 101825 C2 18 UA 101825 C2 19 UA 101825 C2 20 UA 101825 C2 21 UA 101825 C2 22 UA 101825 C2 23 UA 101825 C2 24 UA 101825 C2 25 UA 101825 C2 26 UA 101825 C2 27 UA 101825 C2 28
