Перевірочний клемний блок

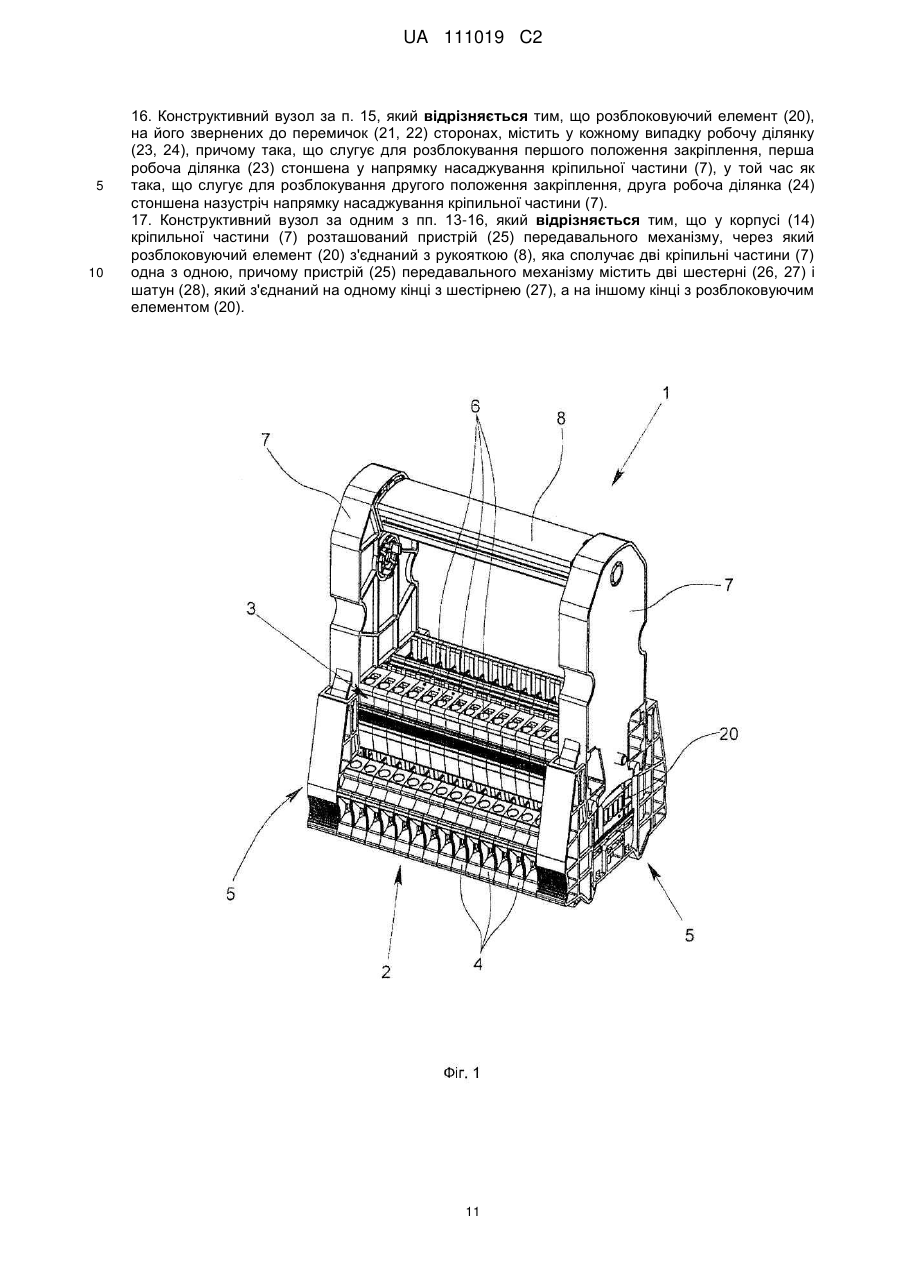

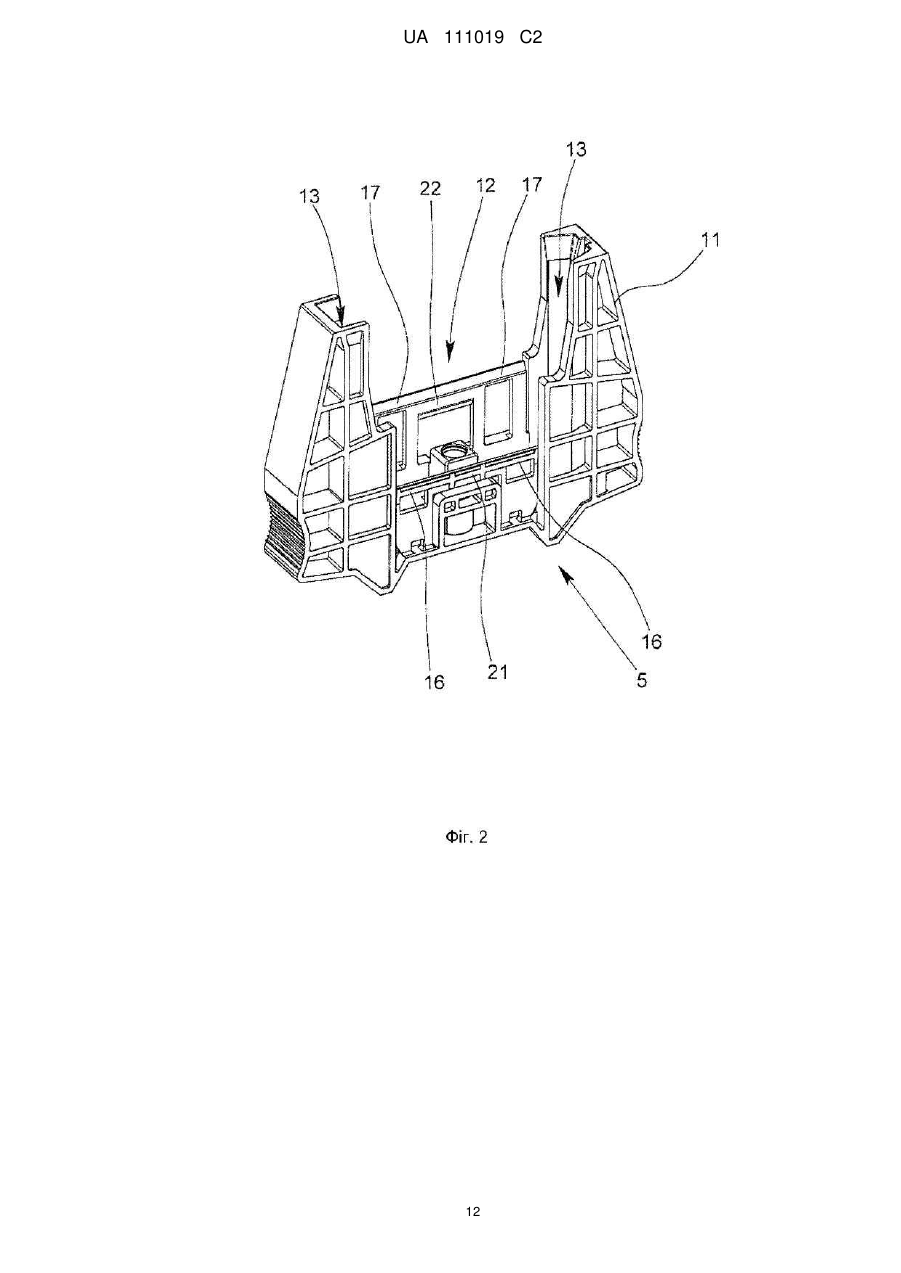

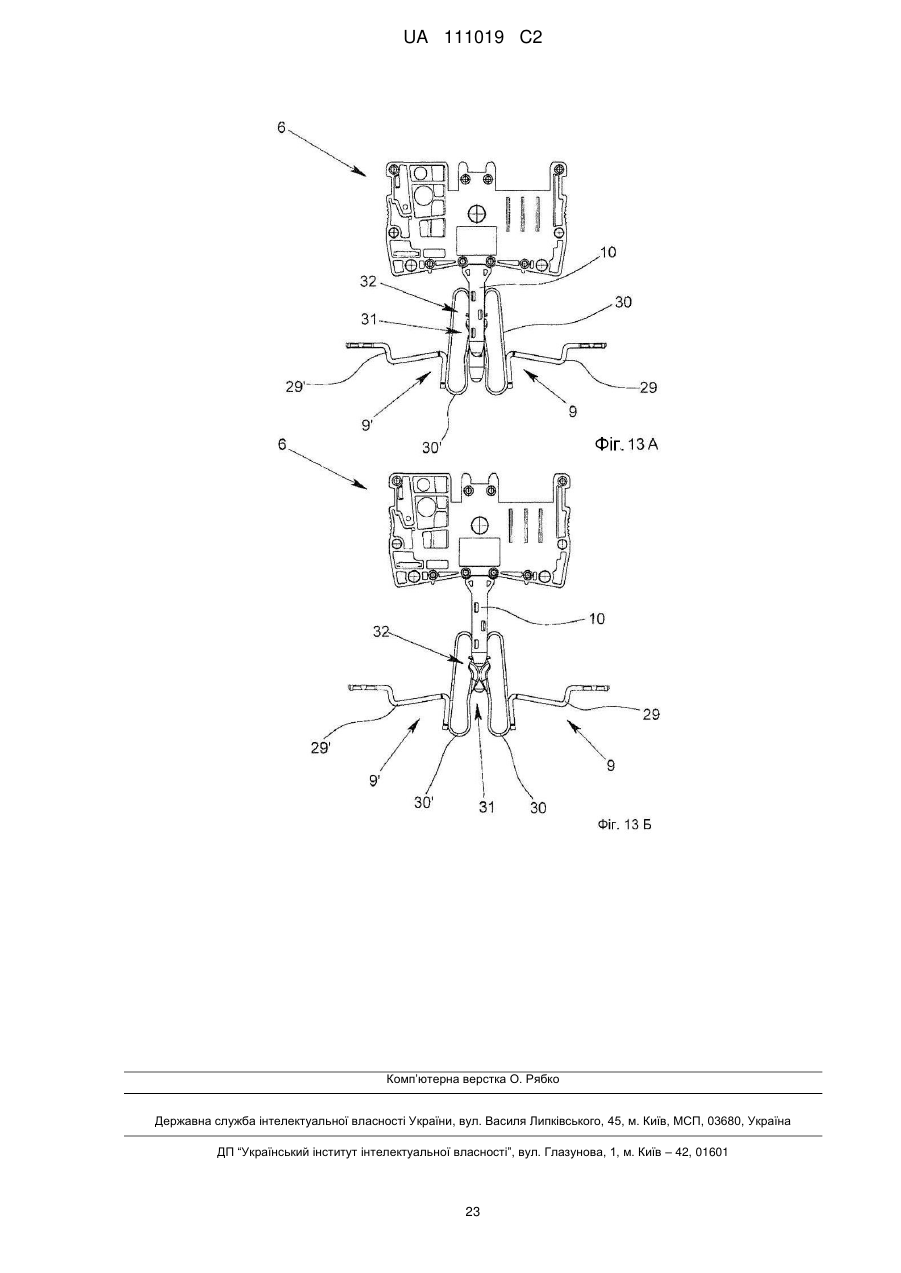

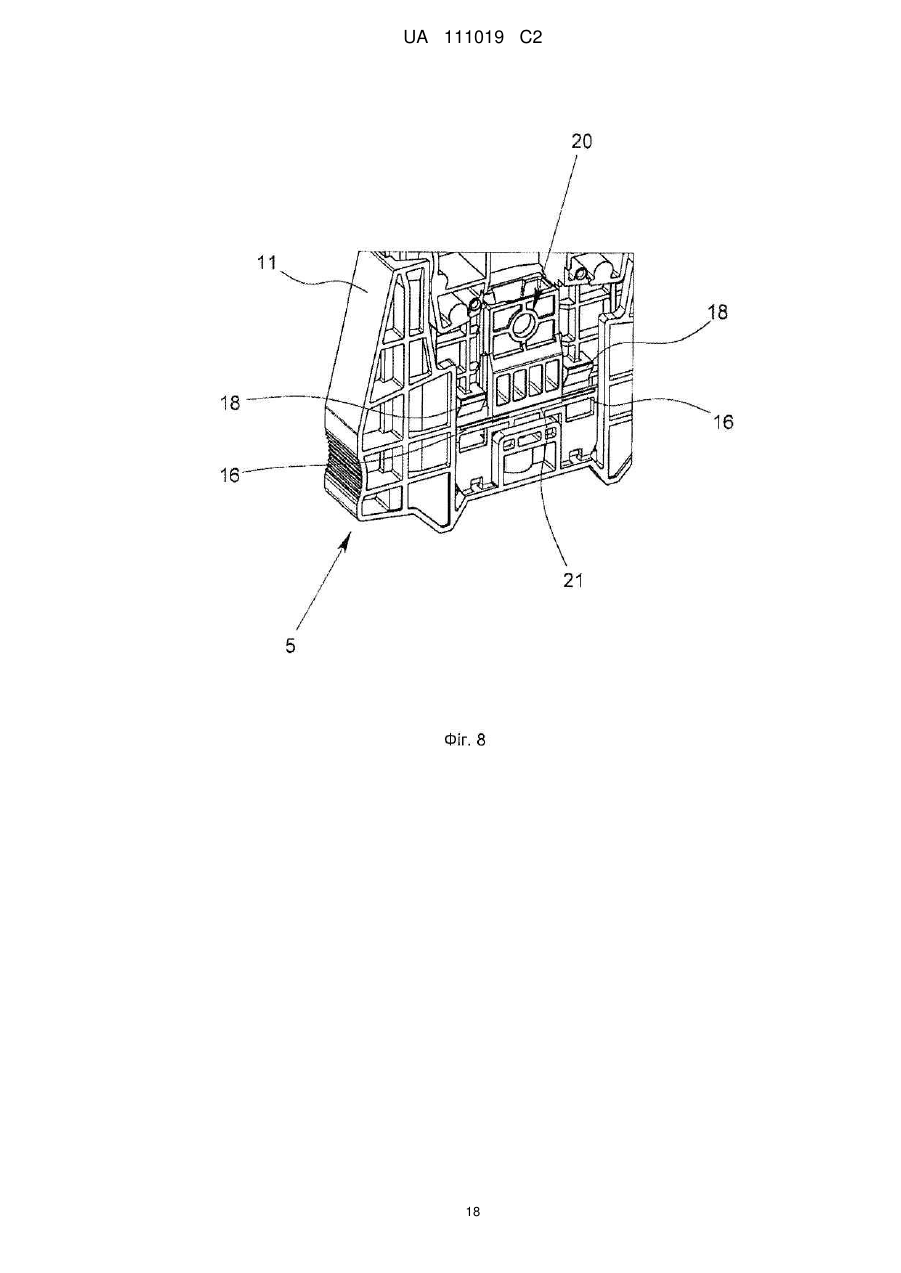

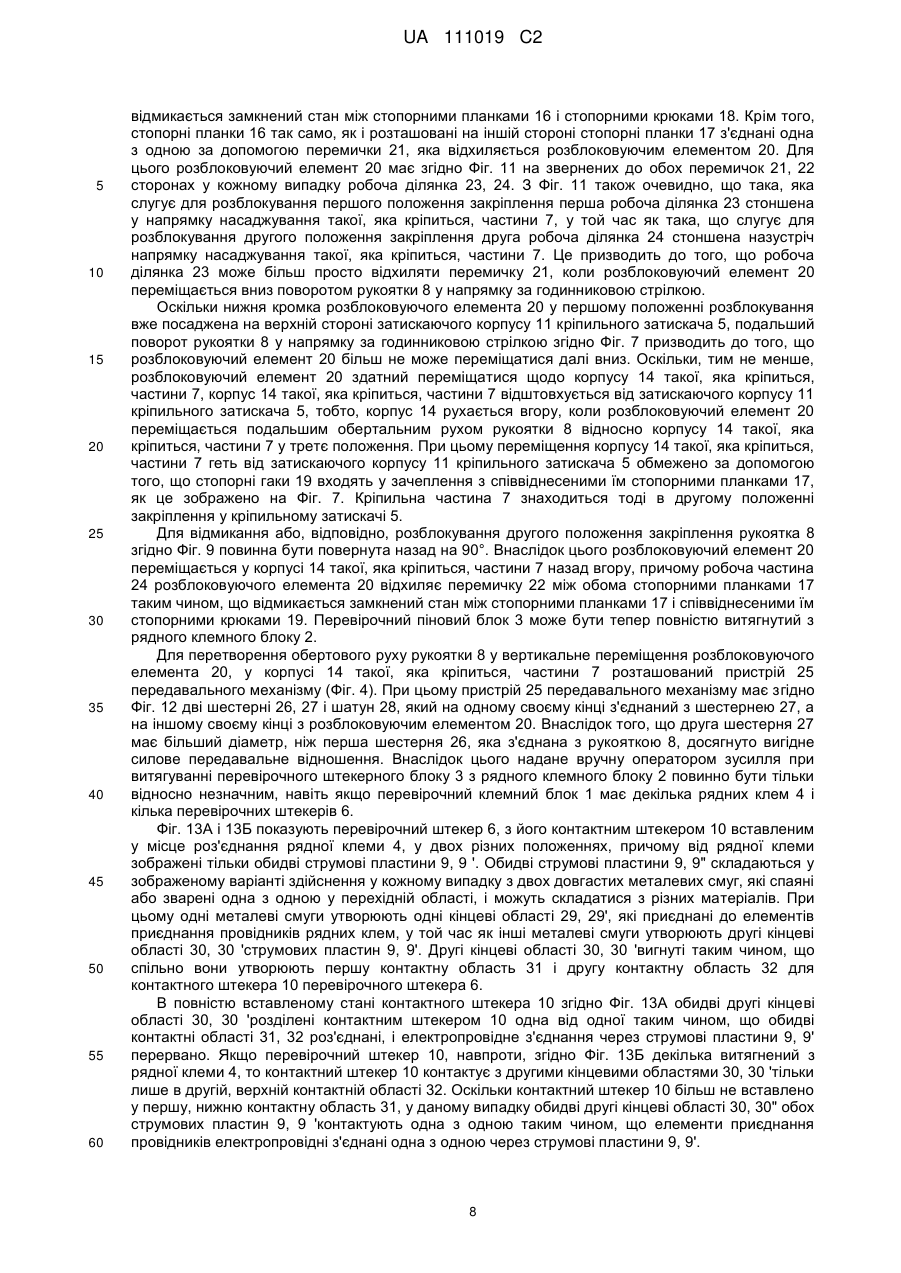

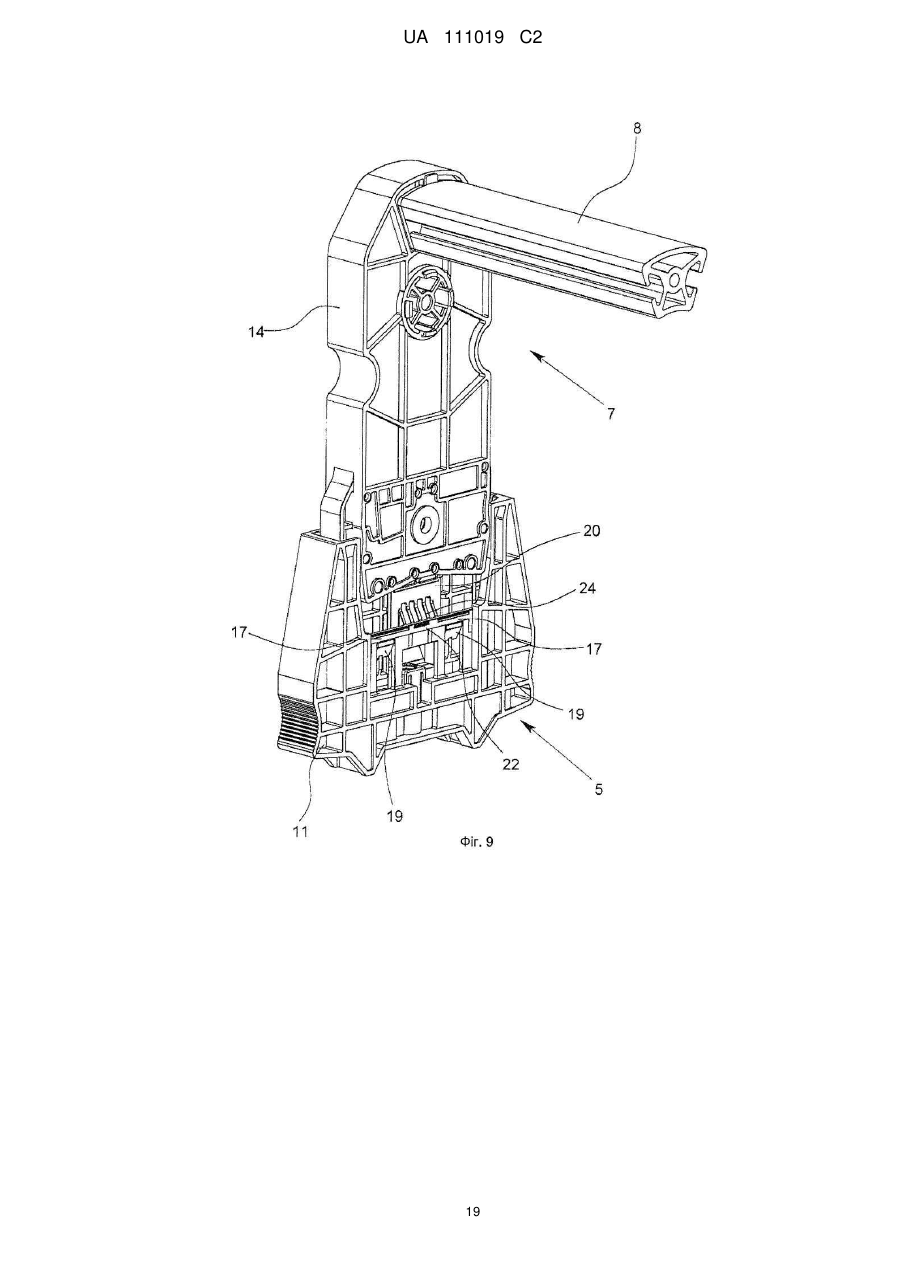

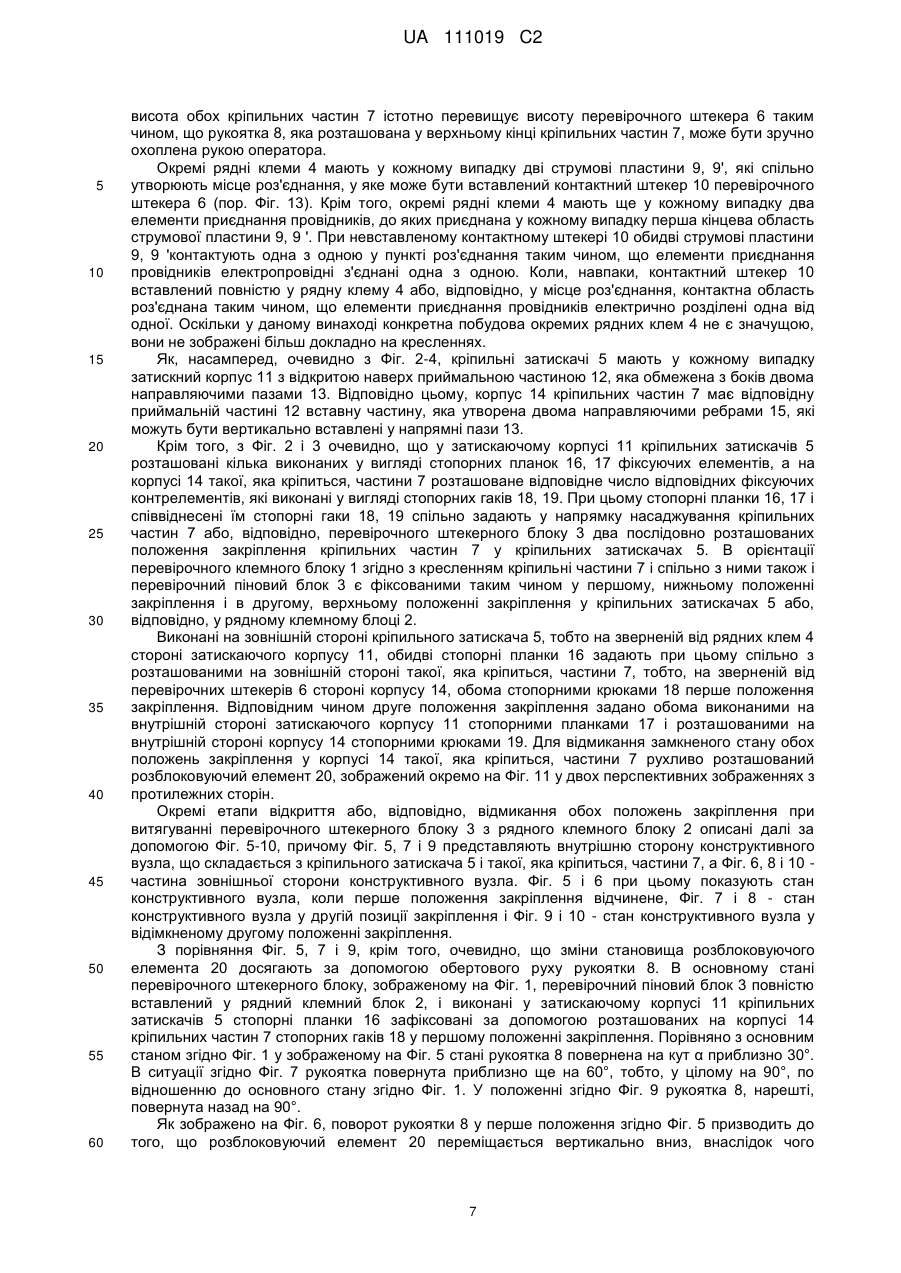

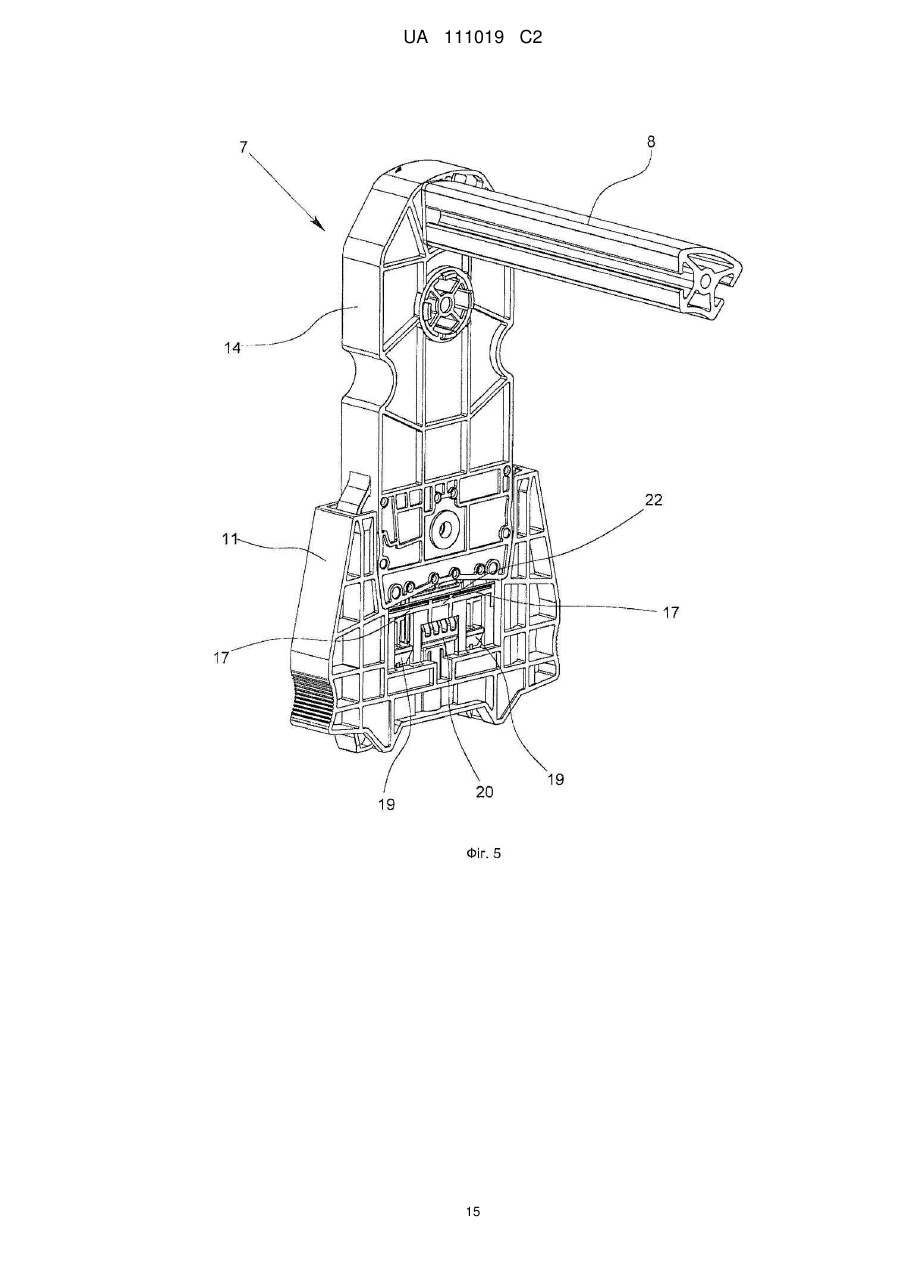

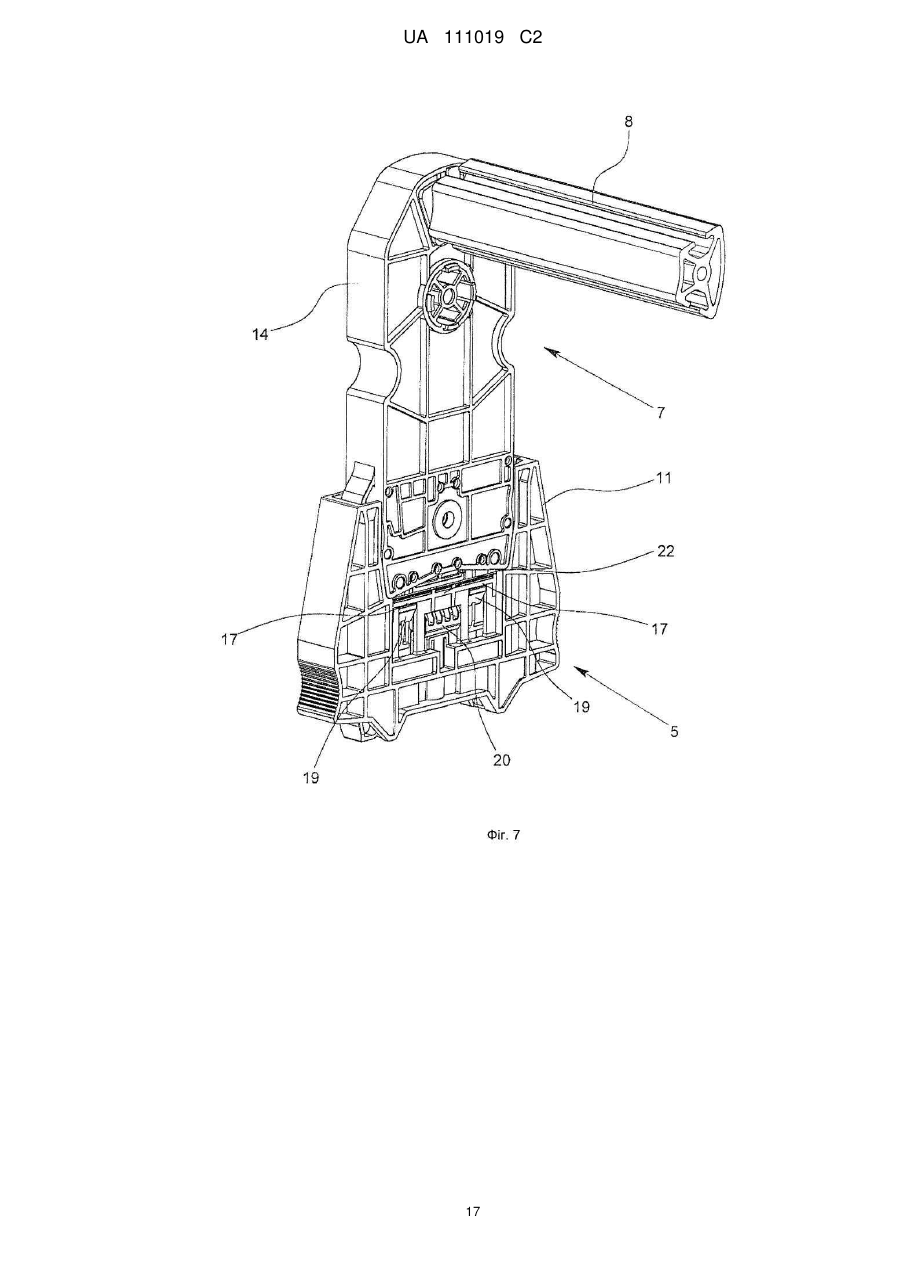

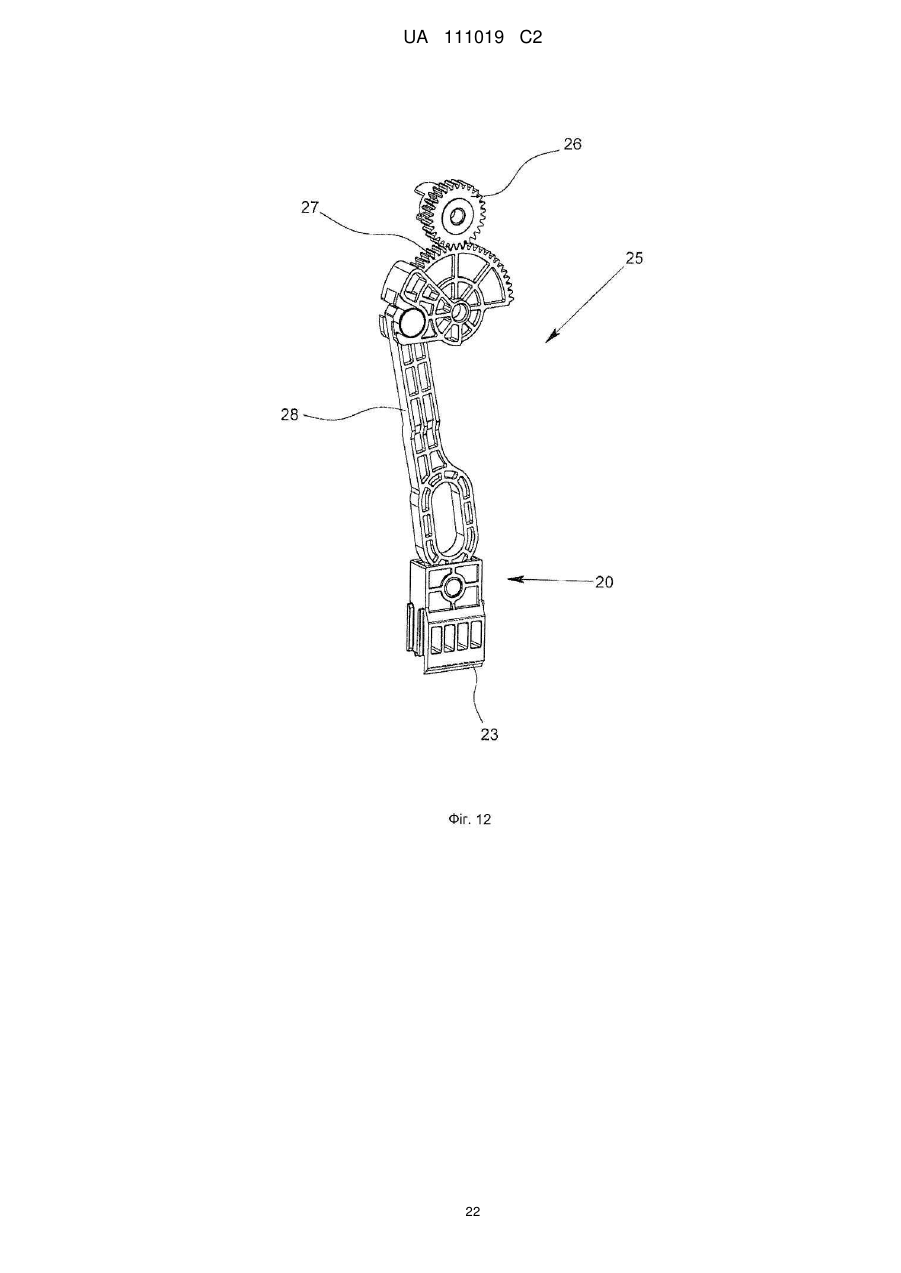

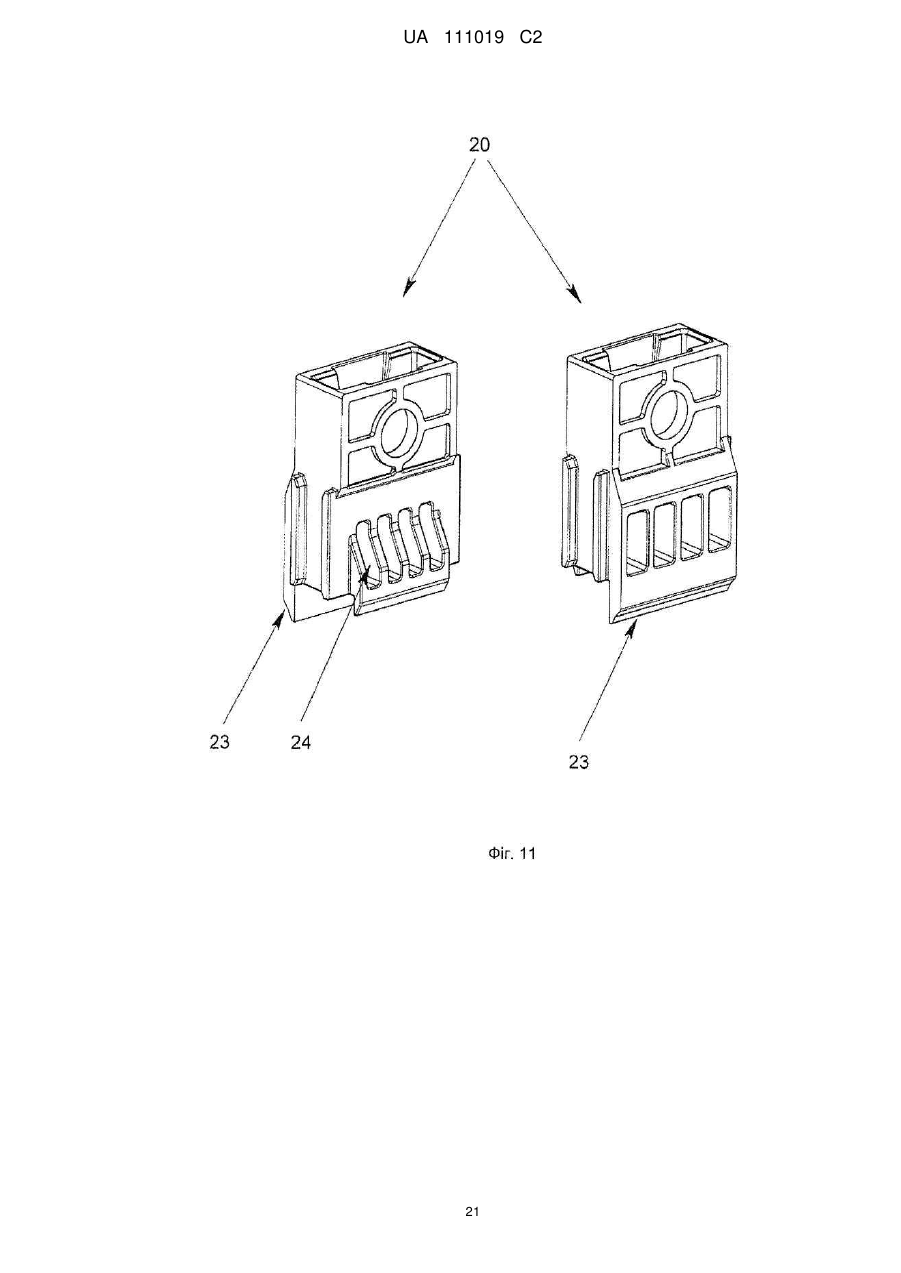

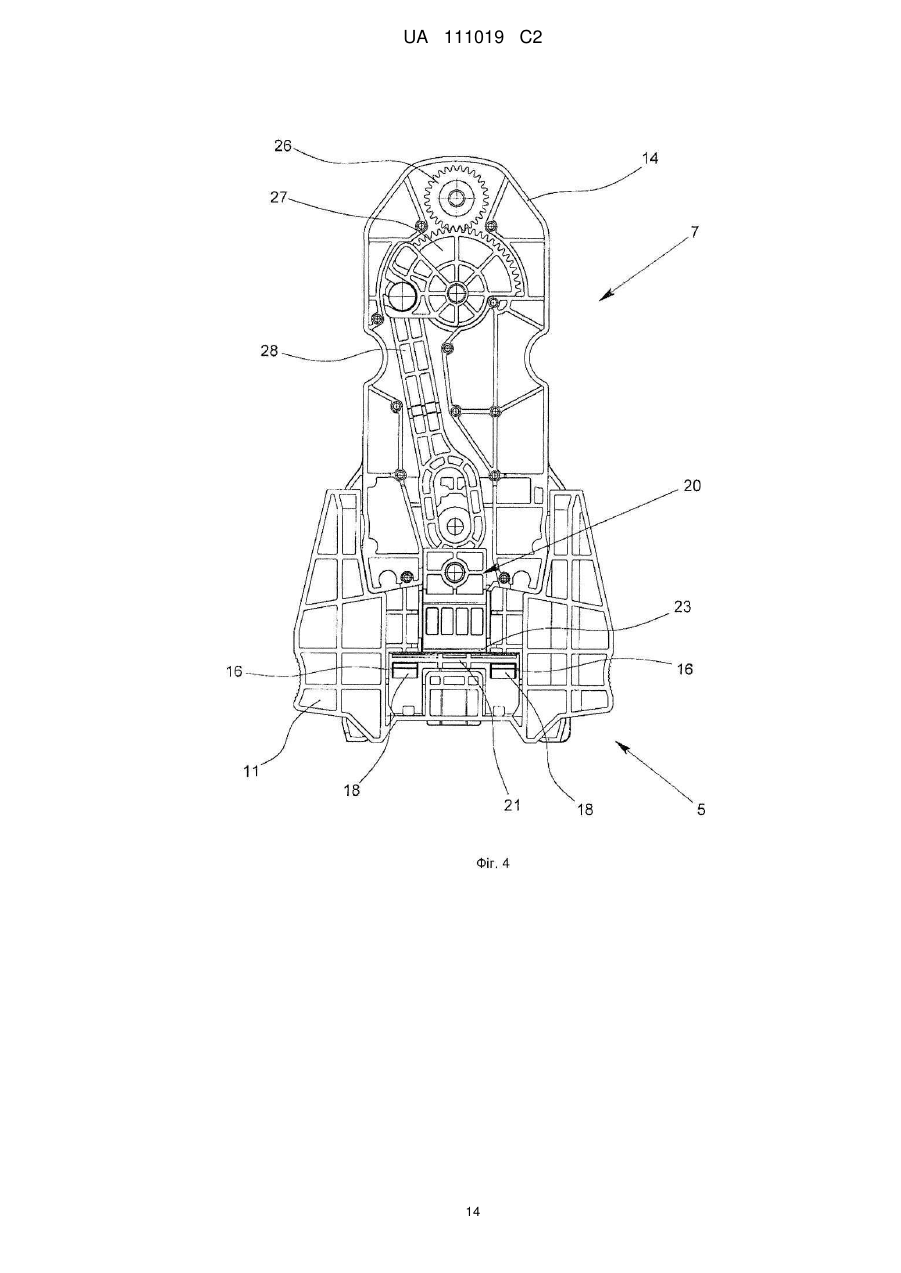

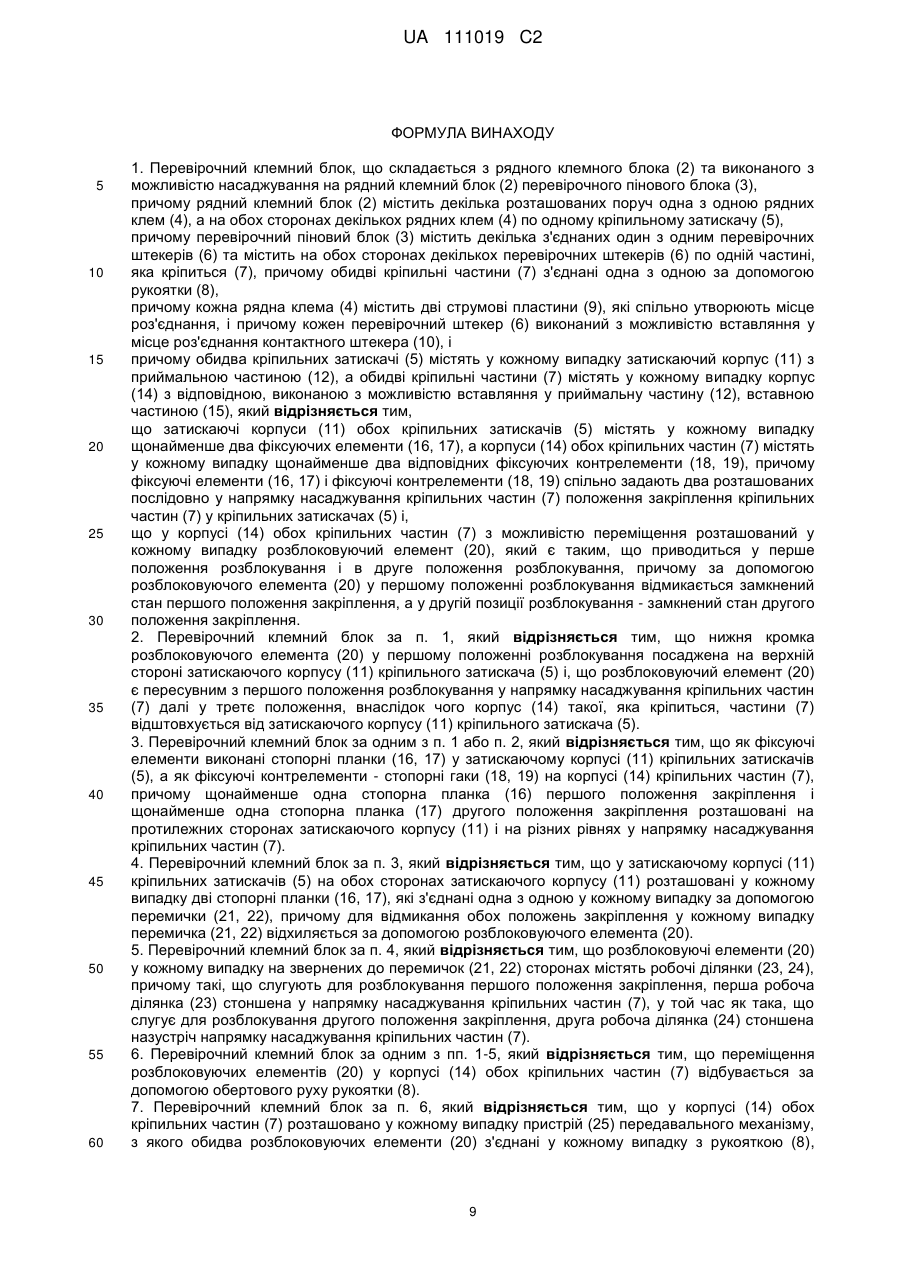

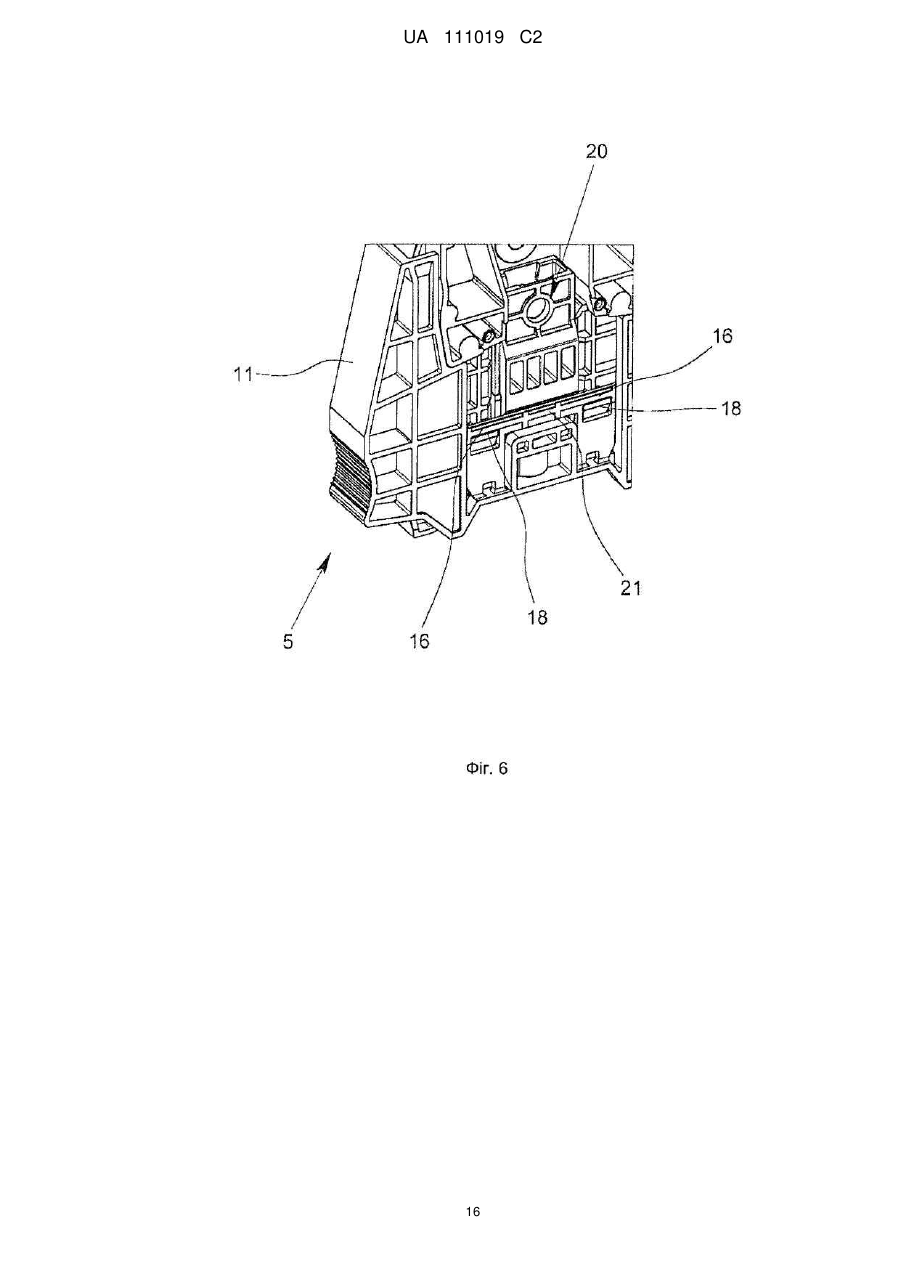

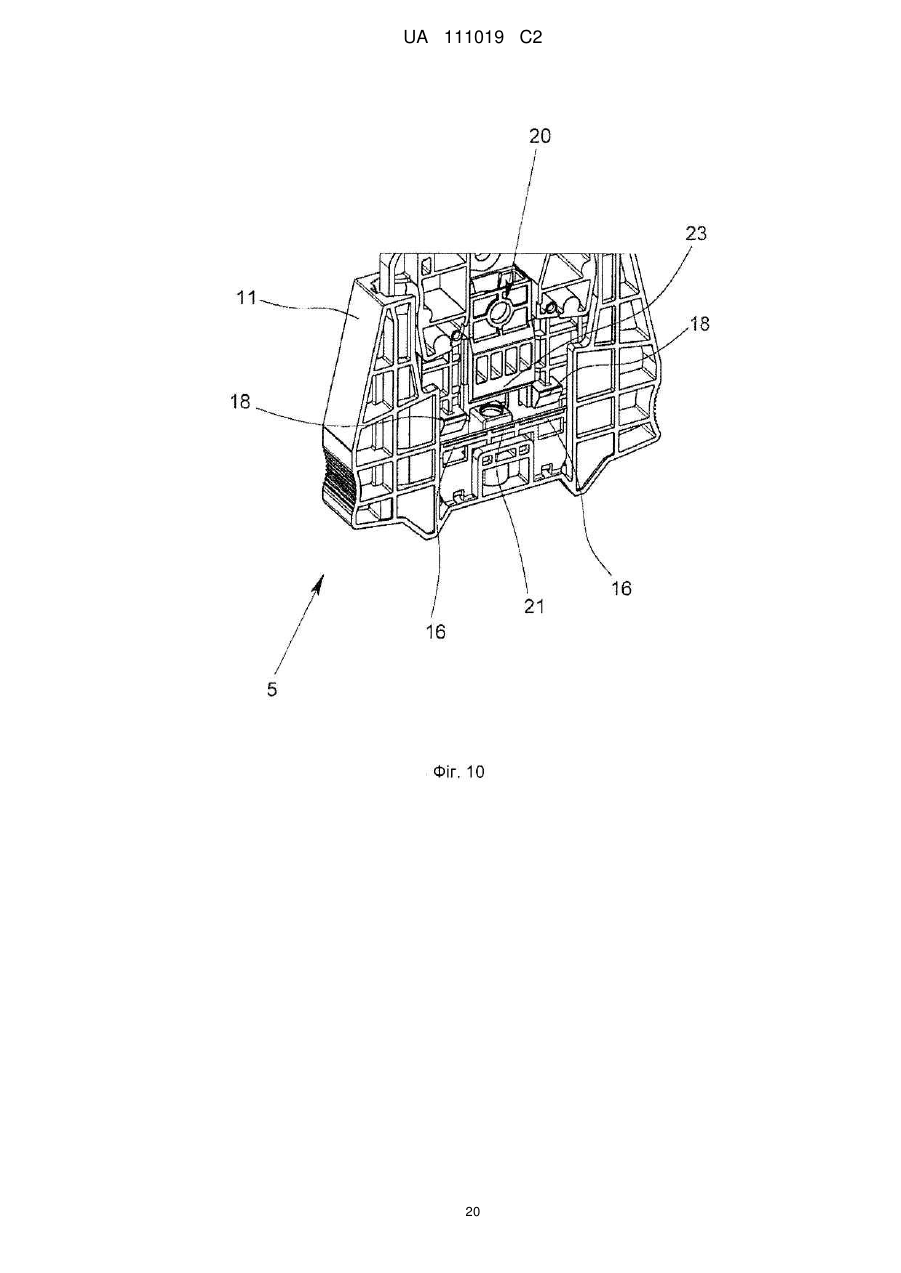

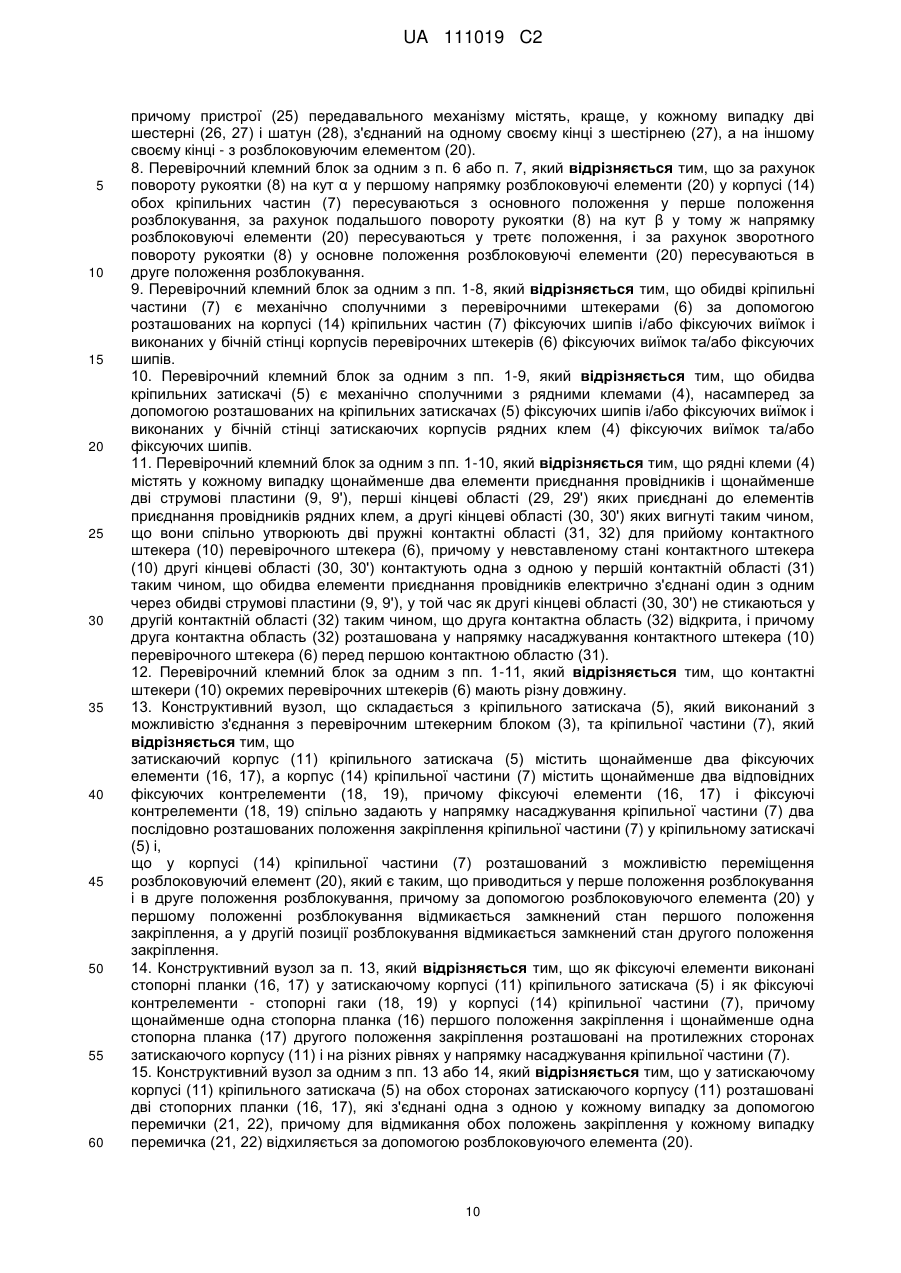

Реферат: Представлений і описаний перевірочний клемний блок, що складається із рядного клемного блока (2) і виконаного з можливістю насаджування на рядний клемний блок (2) перевірочного штекерного блока (3), причому рядний клемний блок (2) має кілька розташованих поруч одна з одною рядних клем (4) і на обох сторонах декількох рядних клем (4) по одному кріпильному затискачу (5), причому перевірочний піновий блок (3) має декілька з'єднаних одна з одною перевірочних штекерів (6) і на обох сторонах декількох перевірочних штекерів (6) по одній такій, яка кріпиться, частині (7), причому обидві кріпильні частини (7) з'єднані одна з одною за допомогою рукоятки (8), причому кожна рядна клема (4) має дві струмові пластини (9), які спільно утворюють місце роз'єднання, і причому кожен перевірочний штекер (6) має виконаний з можливістю вставляння у місце роз'єднання контактний штекер (10), і причому обоє кріпильних затискачів (5) мають у кожному випадку затискний корпус (11) з приймальною частиною (12), а обидві кріпильні частини (7) мають у кожному випадку корпус (14) з відповідною, виконаною з можливістю вставляння у приймальну частину (12), вставною частиною (15). В перевірочному клемному блоці забезпечені впевнені та задані контактні стану при витягуванні перевірочного штекерного блока (3) із рядного клемного блока (2) за рахунок того, що затискаючі корпуси (11) обох кріпильних затискачів (5) мають у кожному випадку щонайменше два фіксуючих елементи (16, 17), а корпуси (14) обох кріпильних частин (7) мають у кожному випадку щонайменше два відповідних фіксуючих контрелементи (18, 19), причому фіксуючі елементи (16, 17) і фіксуючі контрелементи (18, 19) спільно задають два UA 111019 C2 (12) UA 111019 C2 розташованих послідовно у напрямку насаджування кріпильних частин (7) положення закріплення кріпильних частин (7) у кріпильних затискачах (5) і, що у корпусі (14) обох кріпильних частин (7) з можливістю переміщення розташований у кожному випадку розблоковуючий елемент (20), який є таким, що приводиться у перше положення розблокування і в друге положення розблокування, причому за допомогою розблоковуючого елемента (20) у першому положенні розблокування відмикається замкнений стан першого положення закріплення, а у другій позиції розблокування - замкнений стан другого положення закріплення. UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перевірочний клемний БЛОК Винахід належить до перевірочного клемного блоку, що складається з рядного клемного блоку і виконаного з можливістю насаджування на рядний клемний блок перевірочного штекерного блоку, причому рядний клемний блок має кілька розташованих поруч один з одним рядних клем і, на обох сторонах декількох рядних клем, по одному кріпильному затиску, і причому перевірочний піновий блок має кілька з'єднаних один з одним перевірочних штекерів і, на обох сторонах декількох перевірочних штекерів, по кріпильній частині, і причому обидві кріпильні частини з'єднані одна з одною за допомогою рукоятки, і причому кожна рядна клема має дві струмові пластини, які спільно утворюють місце роз'єднання, і причому кожен перевірочний штекер має виконаний з можливістю вставляння в місце роз'єднання контактний штекер, і причому обидва кріпильних затискача мають в кожному випадку затискний корпус з направляючим пазом, а обидві кріпильні частини мають в кожному випадку корпус з відповідною направляючому пазу направляючою частиною, яка вставляється. Разом з цим, винахід належить також до конструктивного вузла, утвореного кріпильним затискачем і виконаною з можливістю з'єднання з перевірочним штекерним блоком кріпильною частиною, і виконаному для застосування з перевірочним клемним блоком. Електричні рядні клеми відомі протягом десятиліть і використовуються в мільйонах випадків при влаштуванні електропроводки електричних пристроїв та приладів. Клеми більшою частиною встановлюють на монтажних шинах, які часто розташовуються, зі свого боку, у множині в розподільній шафі. В якості елементів приєднання провідників в рядних клемах, краще, використовуються гвинтові затискачі або пружинні затискачі. Принцип затискання в пружинних затискачах схожий з принципом затискання гвинтової техніки. Тоді як в гвинтовому затиску натяжна втулка під впливом затискаючого гвинта притягує провідник до струмової пластини, в пружинному затискачі ця мета досягається за допомогою натяжної пружини. Однак, поряд з цим, можуть бути також використані ножові приєднувальні затискачі або пласкопружинні затискачі. В комутаційній техніці, вимірювальній техніці та техніці автоматичного регулювання прохідні затискачі з можливістю роз'єднання є стандартом. При цьому реалізована в електричній рядній клемі можливість роз'єднання, тобто передбачене в струмовій пластині місце роз'єднання, дозволяє вставляти в затискний корпус рядної клеми різні штекери з різними функціями, які контактують в такому випадку в пункті роз'єднання з струмовою пластиною. В якості штекерів при цьому можуть бути використані поряд з простими такими, що роз'єднуються, штекерами або прохідними з`єднувачами, насамперед, також перевірочні штекери, які можуть мати спеціальні конструктивні елементи і роблять можливою перевірку правильності функціонування приєднаної через рядну клему електричного кола. Електричні рядні клеми, що виконані, як правило, панельними, часто з'єднуються з кількома іншими електричними рядними клемами до рядного клемного блоку, і встановлюються на монтажну шину або монтуються на частини стінки, наприклад, розподільної шафи. Окремі перевірочні штекери, які відповідають за своєю шириною, як правило, ширині рядних клем, також з'єднуються відповідним чином до перевірочного штекерного блоку, і спільно насаджуються на відповідний рядний клемний блок. При цьому є вимога того, що число з'єднаних один з одним рядних клем, а також число об'єднаних один з одним до перевірочного штекерного блоку перевірочних штекерів вибирається вільно. Об'єднані до перевірочного штекерного блоку перевірочні штекери повинні одночасно, тим не менше, можливо більш просто спільно приводитися в дію, тобто, спільно вставлятися в рядний клемний блок. З DE 10 2005 025 108 B3 відомо пристрій для повірки захисного, вимірювального або рахункового пристрою, наприклад, реле захисту мережі, яке має приєднувану до електричного пристрою з'єднувальну полюсну планку з кількома послідовно розташованими полюсними отворами і піновий блок з відповідним числу полюсних отворів числом полюсних контактів. При цьому окремий полюсний модуль з'єднувальної полюсної планки складається з корпусу, в якому розташовані дві контактні втулки для приєднання провідників і з'єднані з контактними втулками пружинно-навантажені контактні накладки. При цьому обидві контактні накладки можуть контактувати один з одним через полюсні контакти штекера, причому полюсні контакти штекера мають дві полюсні перемички, які розділені одна від одної ізолюючою перемичкою. При цьому ізолююча перемичка утворює спільно з відповідним полюсним отвором в модулі з'єднувальної полюсної планки кодування, яке забезпечує введення тільки штекера із заданим полюсним контактом в заданий полюсний отвір з'єднувальної полюсної планки. В невставленому в з'єднувальну полюсну планку стані штекера або, відповідно, полюсного контакту обидві контактні накладки контактують одна з одною таким чином, що обидві контактні втулки електрично з'єднані одна з одною, і електричний струм може протікати через приєднану 1 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 з'єднувальну полюсну планку. Якщо штекер з його полюсним контактом всунутий повністю в полюсний отвір, то обидві контактних накладки електрично розділені одна від одної, і електричний потік проходить через штекер таким чином, що може бути виконаний процес перевірки. DE 10 2006 052 894 A1 розкриває рядну клему, перевірочний штекер і складається з декількох розташованих поруч одна з одною рядних клем і відповідного числа перевірочних штекерів перевірочний клемний блок, причому окремі рядні клеми і окремі перевірочні штекери засновані на загальному принципі, схожому на такий із відомих по DE 10 2005 025 108 B3 модулів з'єднувальної полюсної планки і полюсних штекерів. Завдяки застосуванню двох кріпильних затискачів і двох кріпильних частин, що розташовані відповідно по обох сторонах рядного клемного блоку або, відповідно, перевірочного штекерного блоку, число рядних клем, а також число перевірочних штекерів, які можуть бути об'єднані до рядного клемного блоку або, відповідно, перевірочного штекерного блоку, вибирається вільно. Обидві кріпильні частини з'єднані одна з одною за допомогою рукоятки таким чином, що перевірочний піновий блок спільно з обома кріпильними частинами може бути просто і зручно вставлений за допомогою рукоятки в рядний клемний блок і в обидва кріпильних затискача або, відповідно, надітий на них. При цьому рукоятка розташована у верхньому кінці кріпильних частин, які мають порожнини більшого, ніж перевірочні штекери розміру таким чином, що рукоятка може натягувати розташовані між обома кріпильними частинами перевірочні штекери і тим самим може бути зручно захоплена рукою. Для забезпечення заданих контактних станів при насадженні перевірочного штекера у перевірочний отвір, струмові пластини відомої з DE 10 2006 052 894 A1 електричної рядної клеми виконані таким чином, що вони утворюють дві контактні області, які розташовані послідовно у напрямку насаджування перевірочного штекера. У відомих рядних клемах утворене кінцевою областю струмопровідних шин місце роз'єднання виконано таким чином двоступінчастим. За рахунок утворення заданої другої контактної області, яка розташована у напрямку запровадження контактного штекера перед першою контактною областю, забезпечено, що при введенні контактного штекера спочатку встановлюється впевнене електричне з'єднання між контактним штекером і обома струмовими пластинами, після чого, перша контактна область при подальшому введенні контактного штекера відкривається, внаслідок чого обидві струмові пластини розділяються тоді електрично одна від одної. Спільним для вищеописаних відомих рядних клем або, відповідно, перевірочних клемних блоків є те, що обидві струмові пластини контактують одна з одною таким чином, що елементи приєднання провідників електропровідні з'єднані одна з одною, коли у рядну клему не вставлено штекер. Коли, навпаки, штекер вставлений (повністю) у рядну клему, контактна область роз'єднана таким чином, що також і елементи приєднання провідників електрично розділені одна від одної. При цьому найчастіше окремі перевірочні штекери перевірочного штекерного блоку мають контактні штекери різної довжини. При насадженні перевірочного штекерного блоку у такому випадку спочатку довші контактні штекери окремих перевірочних штекерів занурюються у відповідні отвори у затискаючому корпусі рядних клем і контактують там з першою в напрямку насаджування перевірочного штекера випереджаючою контактною областю обох струмових пластин. Якщо перевірочний піновий блок насаджується далі на рядний клемний блок, то довші контактні штекери занурюються в другу контактну область, внаслідок чого ця контактна область відкривається таким чином, що переривається електропровідне з'єднання між обома струмовими пластинами, і тим самим також між обома з'єднаним із струмовими пластинами елементами приєднання провідників. Якщо штекери є електропровідними, то внаслідок цього електричний струм направляється через перевірочний штекер. Якщо перевірочний піновий блок насаджується далі на рядний клемний блок, то більш короткі контактні штекери спочатку контактують в якості наступних відповідним чином з випереджаючою контактною областю у рядних клемах, після чого, також і більш короткі контактні штекери відкривають другу контактну область, внаслідок чого також переривається електричний струм у цих рядних клемах і, за відомих обставин, прямує через перевірочний штекер. При витягуванні перевірочного штекерного блоку з рядного клемного блоку в багатьох прикладних випадках потрібно або, щонайменше, є бажаним, щоб довші контактні штекери все ще роз'єднували контактну область співвіднесених їм рядних клем, у той час як більш короткі контактні штекери виявляються вже витягненими з другої контактної області співвіднесених їм рядних клем таким чином, що обидві струмові пластини відповідної рядної клеми знову контактують, внаслідок чого через рядну клему відбувається проходження електричного струму. При цьому у відомих перевірочних клемних блоках мається, тим не менше, небезпека того, що у 2 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 результаті занадто швидкого або нерівномірного витягування перевірочного штекерного блоку з рядного клемного блоку вищеописані наслідки, які полягають у тому, що контактні області декількох рядних клем ще відкриті більш довгими контактними штекерами, у той час як через інші рядні клеми, яким співвіднесені перевірочні штекери з більш короткими контактними штекерами, вже виробляється пропускання електричного струму, можуть бути реалізовані не до кінця або небездоганно. Таким чином, може виходити нестабільний або, відповідно, незаданий електричний стан окремих рядних клем рядного клемного блоку. В основі даного винаходу лежить мета надання перевірочного клемного блоку, який позбавлений від вищеописаних недоліків. Краще, таким чином, витягування перевірочного штекерного блоку з рядного клемного блоку має бути можливе більш простим і комфортабельним для користувача. Ця мета вирішена у вищеописаному перевірочному клемному блоці з ознаками п. 1 формули винаходу за допомогою того, що затискаючі корпуси обох кріпильних затискачів мають у кожному випадку щонайменше по два фіксуючих елемента, а корпуси обох кріпильних частин - у кожному випадку щонайменше по два відповідних фіксуючих контрелемента, причому фіксуючі елементи і фіксуючі контрелементи спільно задають два послідовно розташованих у напрямку насаджування кріпильних частин або, відповідно, перевірочного штекера положення закріплення кріпильних частин у кріпильних затискачах. Згідно винаходу завдяки побудові фіксуючих елементів та відповідних фіксуючих контрелементів перше положення закріплення і друге положення закріплення реалізовані таким чином, що перевірочний піновий блок може замикатися як у його повністю встромленому положенні, так і в другому, частково витягнутому положенні. При цьому друге положення закріплення може забезпечувати витягування перевірочного штекерного блоку з рядного клемного блоку спочатку тільки до тих пір, коли більш короткі контактні штекери окремих перевірочних штекерів більше не відкривають контактні області співвіднесених їм рядних клем, у той час як контактні області інших рядних клем ще відкриті більш довгими контактними штекерами, співвіднесеними з цими рядними клемами перевірочних штекерів. Для забезпечення можливості бажаного розблокування обох положень закріплення, у кожному випадку у корпусі обох кріпильних частин рухливо розташований один розблоковуючий елемент, який може бути приведений у перше і в друге положення розблокування, причому у першому положенні розблокування замикання першого положення закріплення і в другому положенні розблокування замикання другого положення закріплення є таким, що відпирається розблоковуючим елементом. Якщо розблоковуючий елемент наводиться у перше положення розблокування, то замикання між фіксуючими елементами і фіксують контрелементами першого положення закріплення відмикається таким чином, що перевірочний піновий блок може бути кілька витягнутий з рядного клемного блоку. Оскільки витягування перевірочного штекерного блоку з рядного клемного блоку обмежено другим становищем закріплення, для повного витягування перевірочного штекерного блоку з рядного клемного блоку розблоковуючий елемент спочатку повинен бути приведений в друге положення розблокування, внаслідок чого друге положення закріплення відмикається таким чином, що у такому випадку перевірочний піновий блок може бути витягнений повністю з рядного клемного блоку. Відповідно до першого найбільш кращого варіанту здійснення винаходу розблоковуючий елемент виконаний і розташований у межах корпусу частини, яка кріпиться таким чином, що нижня кромка розблоковуючого елемента посаджена у першому положенні розблокування на верхній стороні затискаючого корпусу кріпильного затискача і, що розблоковуючий елемент з цього першого положення розблокування пересувається у напрямку насаджування частини, яка кріпиться далі в третє положення, внаслідок чого корпус частини, яка кріпиться, відштовхується від затискаючого корпусу кріпильного затискача. За рахунок такого виконання розблоковуючого елемента він діє не тільки для відкривання обох положень закріплення, але, крім того, також у якості виштовхуючого або, відповідно, витягуючого пристосування при витягуванні перевірочного штекерного блоку з рядного клемного блоку. Перш за все, у випадку, коли перевірочний клемний блок має збільшене число рядних клем і перевірочних штекерів, за рахунок окремих пружних сил пунктів роз'єднання у рядних клемах можуть виникати відносно високі витягаючі зусилля при витягуванні перевірочного штекерного блоку з рядного клемного блоку. Такі прикладені користувачем вручну витягаючі зусилля можуть бути зменшені вищеописаним варіантом здійснення відповідного винаходу перевірочного клемного блоку, оскільки корпус частини, яка кріпиться, відштовхується від затискаючого корпусу кріпильного затискача і тим самим також окремі перевірочні штекери відштовхуються від окремих рядних клем, коли розблоковуючий елемент з першого положення закріплення, у якому він вже посаджений на верхній стороні затискаючого корпусу кріпильного 3 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 затискача, наводиться далі у третє положення. Розблоковуючий елемент тим самим підтримує при витягуванні перевірочного штекерного блоку з рядного клемного блоку користувача таким чином, що він повинен докладати для цього тільки лише невелике зусилля. Відповідно до іншогокращого варіанту здійснення відповідного винаходу перевірочного клемного блоку фіксуючі елементи виконані у затискаючому корпусі кріпильних затискачів у вигляді стопорних планок, а фіксуючі контрелементи на корпусі кріпильних частин - у вигляді відповідних стопорних гаків. При цьому щонайменше одна стопорна планка першого положення закріплення і щонайменше одна стопорна планка другого положення закріплення розташовані, переважно, на протилежних сторонах затискаючого корпусу і на різних рівнях у напрямку насаджування кріпильних частин. За рахунок розташування стопорних планок на різних рівнях у напрямку насаджування кріпильних частин можуть бути простим способом реалізовані два послідовно розташованих положення закріплення у напрямку насаджування. За рахунок розташування стопорних планок на протилежних сторонах затискаючого корпусу зроблено можливим просте відмикання обох положень закріплення за відсутності впливу відмикання першого положення закріплення на друге положення закріплення. Відповідно розташуванню обох стопорних планок на двох протилежних сторонах затискаючого корпусу, стопорні гаки також розташовані на протилежних сторонах на корпусі кріпильних частин. При цьому стопорні гаки також можуть бути розташовані на різних рівнях у напрямку насаджування частини, яка кріпиться, причому для досягнення обох положень закріплення це, тим не менш, не є обов'язковим, оскільки вони можуть бути також задані тільки розташуванням стопорних планок на двох рівнях. Як викладено вище, у затискаючому корпусі кріпильних затискачів і на корпусі кріпильних частин передбачена щонайменше одна стопорна планка або, відповідно, щонайменше один стопорний гак для обох положень закріплення. Особливо надійне і стабільне фіксування у обох становища закріпленнях може бути досягнуте за допомогою того, що у затискаючому корпусі кріпильних затискачів розташовані у кожному випадку дві стопорні планки на обох сторонах затискаючого корпусу, причому у такому випадку також відповідно цьому по обидва боки корпуса кріпильних частин у кожному випадку розташовані стопорні гаки. При цьому стопорні планки на одній стороні затискаючого корпусу, переважно, з'єднані у кожному випадку одна з одною за допомогою перемички, причому для відмикання обох положень закріплення відповідна перемичка відхиляється розблоковуючим елементом. Відхилення перемички призводить тоді до того, що суміжні стопорні планки також кілька відхиляються, і внаслідок цього, більш не перебувають у зачепленні з співвіднесеними їм стопорними крюками таким чином, що становище закріплення або, відповідно, фіксування відмикається, і кріпильні частини або, відповідно, перевірочний піновий блок може бути витягнений з кріпильних затискачів або, відповідно, рядний клемний блок - частково з першого положення закріплення в друге положення закріплення, або повністю. Для полегшення відмикання обох положень закріплення передбачено, краще, що розблоковуючі елементи мають у кожному випадку робочу ділянку на їх звернених до перемичок сторонам. При цьому службовець для розблокування першого положення закріплення першу робочу ділянку стоншена у напрямку насаджування частини, яка кріпиться, у той час як така, що слугує для розблокування другого положення закріплення друга робоча ділянка назустріч напрямку насаджування частини, яка кріпиться. Обидві робочих ділянки мають таким чином у кожному випадку західну фаску, причому обидві західні фаски нахилені протилежно одна одній. Відповідно до іншого особливо кращого варіанту здійснення винаходу переміщення розблоковуючих елементів проводиться у корпусі обох кріпильних частин за допомогою обертового руху рукоятки. Таким чином зроблено можливим здійснення відкриття обох положень закріплення і витягування перевірочного штекерного блоку з рядного клемного блоку тільки однією рукою і, крім того, без потреби у перехоплюванні. При цьому розблокування за допомогою обертового руху рукоятки виробляється, краще, у три етапи, які можуть просто і зручно виконуватися однією рукою по черзі: - на першому етапі розблоковуючі елементи у корпусі обох кріпильних частин переміщаються обертанням рукоятки на кут α у першому напрямку з основного положення, у якому кріпильні частини зафіксовані у першому положенні закріплення у кріпильних затискачах, у перше положення розблокування. - на другому етапі розблоковуючі елементи переміщуються наступним обертанням рукоятки на кут ß у тому ж напрямку у третє положення, внаслідок чого кріпильні частини кріпильних затискачів відштовхуються. 4 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 - на третьому етапі рукоятка повертається назад у основне положення, внаслідок чого розблоковуючі елементи переміщаються в друге положення розблокування. Кути α і ß, на які рукоятка повертається на обох перших етапах, вибирають таким чином, що оператор може виробляти рукою повороти рукоятки просто і зручно. Тому є вигідним, коли рукоятка не повинна бути повернута на обох етапах занадто далеко, краще, спільно менш 180°, насамперед менше 120°, наприклад приблизно 90°. При цьому кути α і ß можуть рівнятися по суті приблизно, наприклад, 45° у кожному випадку. Також, тим не менше, можливо, що обидва кута α і ß мають різні величини, наприклад кут α становить приблизно 20° -40°, а кут ß приблизно 50°-70°. Такий двоступеневий поворот рукоятки на кут менш 120° дуже простий і може бути зручно виконаний рукою без потреби у перехоплюванні. Внаслідок того, що для зміщення розблоковуючих елементів в друге положення розблокування і тим самим для відмикання другого положення закріплення, рукоятка повинна бути повернута назад, крім того, забезпечено запобігання, у результаті занадто великого повороту рукоятки і разового сильного витягування за рукоятку, витягування перевірочного штекерного блоку через непорозуміння повністю з рядного клемного блоку. Для перетворення обертового руху рукоятки у прямолінійне переміщення розблоковуючих елементів, краще у корпусі обох кріпильних частин розташований у кожному випадку пристрій передавального механізму, з якого обидва розблоковуючих елемента з'єднані у кожному випадку з рукояткою. Краще, пристрої передавального механізму мають при цьому в кожному випадку дві шестерні і шатун, який з'єднаний на одному своєму кінці з шестернею і на іншому своєму кінці з розблоковуючим елементом. Підходящим вибором обох шестерень, одна з яких з'єднана з кінцем рукоятки, може бути досягнуто детально визначене силове передавальне відношення. Це вигідно, перш за все, з урахуванням додаткової функції розблоковуючих елементів в якості виштовхуючого або, відповідно, витягуючого пристосування при витягуванні перевірочного штекерного блоку з рядного клемного блоку. Таким чином, сила, яка має бути додана для переміщення розблоковуючих елементів у третє положення, у якому корпус кріпильних частин відштовхується від затискаючого корпусу кріпильних затискачів, і тим самим більш короткі перевірочні штекери витягуються з пружних контактних областей, може бути збережена відносно незначною, також і у перевірочному клемному блоці з кількома рядними клемами і кількома перевірочними штекерами. Раніше викладено, що перевірочний піновий блок має кілька з'єднаних один з одним перевірочних штекерів і на обох сторонах декількох перевірочних штекерів - по одній частині, яка кріпиться. При цьому взаємне механічне з'єднання окремих перевірочних штекерів виробляється, краще, за рахунок того, що корпуси перевірочних штекерів на звернених одна до одної сторонах мають відповідні одна одній фіксуючі виїмки і фіксуючі шипи. При цьому, краще, на одній стороні корпусів передбачені фіксуючі шипи, а на протилежній фіксуючим шипам суміжного перевірочного штекера стороні - відповідні фіксуючі виїмки. Відповідним чином також обидві кріпильні частини механічно з'єднані з перевірочними штекерами за допомогою виконаних або, відповідно, розташованих у корпусах кріпильних частин фіксуючих шипів або фіксуючих виїмок. Додаткове механічне поєднання або, відповідно, фіксація перевірочного штекерного блоку проводиться за допомогою рукоятки, яка приєднана, наприклад, пригвинчена до обох кріпильних частин. На додаток до цього, механічне поєднання перевірочного штекерного блоку може бути забезпечено альтернативно або, переважно, додатково також за допомогою різьбового стержня, який протягується через обидві кріпильні частини і всі перевірочні штекери, і загвинчується на зовнішній стороні частини, яка кріпиться гайкою. Таким чином забезпечено утворення перевірочним штекерним блоком дуже стабільного модуля, який може бути простим чином всунутий у рядний клемний блок або, відповідно, витягнутий з рядного клемного блоку. Також і кріпильні затискачі з'єднані, краще, механічно з рядними клемами, причому у кріпильних затискачах також розташовані фіксуючі шипи та / або фіксуючі виїмки, а у бічній стінці затискаючих корпусів рядних клем передбачені виконані відповідно фіксуючі виїмки або фіксуючі шипи. Однак оскільки рядні клеми найчастіше встановлені на монтажній шині, взаємне або також щодо кріпильних затискачів фіксування рядних клем не є обов'язково необхідним. Крім того, замість фіксуючих шипів і фіксуючих виїмок також і інші фіксуючі елементи можуть бути виконані у кріпильних затискачах і рядних клемах або, відповідно, у кріпильних частинах і перевірочних штекерах. Передбачене згідно винаходу двоступеневе фіксування найкраще, насамперед, у такому випадку, коли контактні штекери окремих перевірочних штекерів мають різні довжини, причому у 5 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 окремих контактних штекерів перевірочних штекерів є, насамперед, дві різні довжини, хоча даний винахід не обмежений цим випадком. Поряд з вищеописаним перевірочним клемним блоком винахід також належить до конструктивного вузлу, що складається з кріпильного затискача і виконаною з можливістю з'єднання з перевірочним штекерним блоком частини, яка кріпиться, виконаному для застосування з відповідним перевірочним клемним блоком. Перш за все, згадана мета вирішена у такому конструктивному вузлі за допомогою того, що затискний корпус кріпильного затискача має щонайменше два фіксуючих елемента, а корпус частини, яка кріпиться щонайменше два відповідних фіксуючих контрелемента, причому фіксуючі елементи і фіксуючі контрелементи спільно задають два послідовно розташованих у напрямку насаджування такої, яка кріпиться, частини становища закріплення частини, яка кріпиться у кріпильному затискачі. Як раніше вже викладено у зв'язку з відповідним винаходу перевірочним клемним блоком, крім того, у корпусі такої, яка кріпиться, частини рухливо розташований розблоковуючий елемент, який приводиться у перше положення розблокування і в друге положення розблокування, причому у першому положенні розблокування розблоковуючого елемента є таким, що відпирається замикання першого положення закріплення, а у другій позиції розблокування - замикання другого положення закріплення. Відносно переваг побудови й утворення фіксуючих елементів, а також фіксуючих контрелементів і розблоковуючого елемента у корпусі такої, яка кріпиться, частини рекомендується звертатися до вищезазначених у зв'язку з відповідним винаходу перевірочним клемним блоком варіантах здійснення. Також фіксуючі елементи виконані у конструктивному вузлі, краще, у вигляді стопорних планок, а фіксуючі контрелементи - у вигляді стопорних гаків, причому, краще, дві стопорних планки першого положення закріплення і, переважно, дві стопорних планки другого положення закріплення розташовані на протилежних сторонах затискаючого корпусу і на різних рівнях у напрямку насаджування такої, яка кріпиться, частини. Інші кращі варіанти здійснення конструктивного вузла згідно винаходу, такі як, наприклад, розташування пристрою передавального механізму у корпусі такої, яка кріпиться, частини, випливають із залежних від п. 13 пунктів формули винаходу. У тому, що стосується деталей, є кілька можливостей виконання і вдосконалення відповідного винаходу перевірочного клемного блоку або, відповідно, відповідного винаходу конструктивного вузла. Для цього рекомендується звертатися до залежних від п. 1 та від п. 13 пунктів формули винаходу, так само як до подальшого опису кращого варіанта здійснення у поєднанні з кресленням. На кресленні показано: Фіг. 1 перевірочний клемний блок згідно винаходу у повністю вставленому стані у перспективному зображенні, Фіг. 2 кріпильний затискач перевірочного клемного блоку згідно Фіг. 1, Фіг. 3 кріпильна частина перевірочного клемного блоку на вигляді збоку, Фіг. 4 кріпильний затискач з повністю вставленою кріпильною частиною на вигляді збоку, Фіг. 5 конструктивний вузол, що складається з кріпильного затискача і такої, яка кріпиться, частини згідно Фіг. 4, у першому положенні закріплення з внутрішньої сторони, Фіг. 6 частина конструктивного вузла згідно Фіг. 5 із зовнішнього боку, Фіг. 7 конструктивний вузол згідно Фіг. 4 у другій позиції закріплення з внутрішньої сторони, Фіг. 8 частина конструктивного вузла згідно Фіг. 7 із зовнішнього боку, Фіг. 9 конструктивний вузол згідно Фіг. 4 з відкритим другим ступенем фіксації з внутрішньої сторони, Фіг. 10 частина конструктивного вузла згідно Фіг. 9 із зовнішнього боку, Фіг. 11 два перспективних зображення розблоковуючого елемента, повернутих один щодо одного на 180°, Фіг. 12 окреме зображення розташованого у корпусі такої, яка кріпиться, частини згідно фіг. 4 пристрої передавального механізму з розблоковуючим елементом, і Фіг. 13 два зображення перевірочного штекера, вставленого у місце роз'єднання рядної клеми, у двох положеннях введення. Зображений повністю тільки на Фіг. 1 перевірочний клемний блок 1 складається з рядного клемного блоку 2 і перевірочного штекерного блоку 3, який може бути вставлений у рядний клемний блок 2. Рядний клемний блок 2 складається з декількох розташованих поруч одна з одною рядних клем 4 і двох кріпильних затискачів 5, які розташовані на обох сторонах декількох рядних клем 4. Відповідним чином перевірочний піновий блок 3 складається з декількох з'єднаних один з одним перевірочних штекерів 6 і двох кріпильних частин 7, які розташовані на обох сторонах декількох перевірочних штекерів 6. Крім того, перевірочний піновий блок 3 ще має рукоятку 8, за допомогою якої обидві кріпильні частини 7 з'єднані одна з одною, причому 6 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 висота обох кріпильних частин 7 істотно перевищує висоту перевірочного штекера 6 таким чином, що рукоятка 8, яка розташована у верхньому кінці кріпильних частин 7, може бути зручно охоплена рукою оператора. Окремі рядні клеми 4 мають у кожному випадку дві струмові пластини 9, 9', які спільно утворюють місце роз'єднання, у яке може бути вставлений контактний штекер 10 перевірочного штекера 6 (пор. Фіг. 13). Крім того, окремі рядні клеми 4 мають ще у кожному випадку два елементи приєднання провідників, до яких приєднана у кожному випадку перша кінцева область струмової пластини 9, 9 '. При невставленому контактному штекері 10 обидві струмові пластини 9, 9 'контактують одна з одною у пункті роз'єднання таким чином, що елементи приєднання провідників електропровідні з'єднані одна з одною. Коли, навпаки, контактний штекер 10 вставлений повністю у рядну клему 4 або, відповідно, у місце роз'єднання, контактна область роз'єднана таким чином, що елементи приєднання провідників електрично розділені одна від одної. Оскільки у даному винаході конкретна побудова окремих рядних клем 4 не є значущою, вони не зображені більш докладно на кресленнях. Як, насамперед, очевидно з Фіг. 2-4, кріпильні затискачі 5 мають у кожному випадку затискний корпус 11 з відкритою наверх приймальною частиною 12, яка обмежена з боків двома направляючими пазами 13. Відповідно цьому, корпус 14 кріпильних частин 7 має відповідну приймальній частині 12 вставну частину, яка утворена двома направляючими ребрами 15, які можуть бути вертикально вставлені у напрямні пази 13. Крім того, з Фіг. 2 і 3 очевидно, що у затискаючому корпусі 11 кріпильних затискачів 5 розташовані кілька виконаних у вигляді стопорних планок 16, 17 фіксуючих елементів, а на корпусі 14 такої, яка кріпиться, частини 7 розташоване відповідне число відповідних фіксуючих контрелементів, які виконані у вигляді стопорних гаків 18, 19. При цьому стопорні планки 16, 17 і співвіднесені їм стопорні гаки 18, 19 спільно задають у напрямку насаджування кріпильних частин 7 або, відповідно, перевірочного штекерного блоку 3 два послідовно розташованих положення закріплення кріпильних частин 7 у кріпильних затискачах 5. В орієнтації перевірочного клемного блоку 1 згідно з кресленням кріпильні частини 7 і спільно з ними також і перевірочний піновий блок 3 є фіксованими таким чином у першому, нижньому положенні закріплення і в другому, верхньому положенні закріплення у кріпильних затискачах 5 або, відповідно, у рядному клемному блоці 2. Виконані на зовнішній стороні кріпильного затискача 5, тобто на зверненій від рядних клем 4 стороні затискаючого корпусу 11, обидві стопорні планки 16 задають при цьому спільно з розташованими на зовнішній стороні такої, яка кріпиться, частини 7, тобто, на зверненій від перевірочних штекерів 6 стороні корпусу 14, обома стопорними крюками 18 перше положення закріплення. Відповідним чином друге положення закріплення задано обома виконаними на внутрішній стороні затискаючого корпусу 11 стопорними планками 17 і розташованими на внутрішній стороні корпусу 14 стопорними крюками 19. Для відмикання замкненого стану обох положень закріплення у корпусі 14 такої, яка кріпиться, частини 7 рухливо розташований розблоковуючий елемент 20, зображений окремо на Фіг. 11 у двох перспективних зображеннях з протилежних сторін. Окремі етапи відкриття або, відповідно, відмикання обох положень закріплення при витягуванні перевірочного штекерного блоку 3 з рядного клемного блоку 2 описані далі за допомогою Фіг. 5-10, причому Фіг. 5, 7 і 9 представляють внутрішню сторону конструктивного вузла, що складається з кріпильного затискача 5 і такої, яка кріпиться, частини 7, а Фіг. 6, 8 і 10 частина зовнішньої сторони конструктивного вузла. Фіг. 5 і 6 при цьому показують стан конструктивного вузла, коли перше положення закріплення відчинене, Фіг. 7 і 8 - стан конструктивного вузла у другій позиції закріплення і Фіг. 9 і 10 - стан конструктивного вузла у відімкненому другому положенні закріплення. З порівняння Фіг. 5, 7 і 9, крім того, очевидно, що зміни становища розблоковуючого елемента 20 досягають за допомогою обертового руху рукоятки 8. В основному стані перевірочного штекерного блоку, зображеному на Фіг. 1, перевірочний піновий блок 3 повністю вставлений у рядний клемний блок 2, і виконані у затискаючому корпусі 11 кріпильних затискачів 5 стопорні планки 16 зафіксовані за допомогою розташованих на корпусі 14 кріпильних частин 7 стопорних гаків 18 у першому положенні закріплення. Порівняно з основним станом згідно Фіг. 1 у зображеному на Фіг. 5 стані рукоятка 8 повернена на кут α приблизно 30°. В ситуації згідно Фіг. 7 рукоятка повернута приблизно ще на 60°, тобто, у цілому на 90°, по відношенню до основного стану згідно Фіг. 1. У положенні згідно Фіг. 9 рукоятка 8, нарешті, повернута назад на 90°. Як зображено на Фіг. 6, поворот рукоятки 8 у перше положення згідно Фіг. 5 призводить до того, що розблоковуючий елемент 20 переміщається вертикально вниз, внаслідок чого 7 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 відмикається замкнений стан між стопорними планками 16 і стопорними крюками 18. Крім того, стопорні планки 16 так само, як і розташовані на іншій стороні стопорні планки 17 з'єднані одна з одною за допомогою перемички 21, яка відхиляється розблоковуючим елементом 20. Для цього розблоковуючий елемент 20 має згідно Фіг. 11 на звернених до обох перемичок 21, 22 сторонах у кожному випадку робоча ділянка 23, 24. З Фіг. 11 також очевидно, що така, яка слугує для розблокування першого положення закріплення перша робоча ділянка 23 стоншена у напрямку насаджування такої, яка кріпиться, частини 7, у той час як така, що слугує для розблокування другого положення закріплення друга робоча ділянка 24 стоншена назустріч напрямку насаджування такої, яка кріпиться, частини 7. Це призводить до того, що робоча ділянка 23 може більш просто відхиляти перемичку 21, коли розблоковуючий елемент 20 переміщається вниз поворотом рукоятки 8 у напрямку за годинниковою стрілкою. Оскільки нижня кромка розблоковуючого елемента 20 у першому положенні розблокування вже посаджена на верхній стороні затискаючого корпусу 11 кріпильного затискача 5, подальший поворот рукоятки 8 у напрямку за годинниковою стрілкою згідно Фіг. 7 призводить до того, що розблоковуючий елемент 20 більш не може переміщатися далі вниз. Оскільки, тим не менше, розблоковуючий елемент 20 здатний переміщатися щодо корпусу 14 такої, яка кріпиться, частини 7, корпус 14 такої, яка кріпиться, частини 7 відштовхується від затискаючого корпусу 11 кріпильного затискача 5, тобто, корпус 14 рухається вгору, коли розблоковуючий елемент 20 переміщається подальшим обертальним рухом рукоятки 8 відносно корпусу 14 такої, яка кріпиться, частини 7 у третє положення. При цьому переміщення корпусу 14 такої, яка кріпиться, частини 7 геть від затискаючого корпусу 11 кріпильного затискача 5 обмежено за допомогою того, що стопорні гаки 19 входять у зачеплення з співвіднесеними їм стопорними планками 17, як це зображено на Фіг. 7. Кріпильна частина 7 знаходиться тоді в другому положенні закріплення у кріпильному затискачі 5. Для відмикання або, відповідно, розблокування другого положення закріплення рукоятка 8 згідно Фіг. 9 повинна бути повернута назад на 90°. Внаслідок цього розблоковуючий елемент 20 переміщається у корпусі 14 такої, яка кріпиться, частини 7 назад вгору, причому робоча частина 24 розблоковуючого елемента 20 відхиляє перемичку 22 між обома стопорними планками 17 таким чином, що відмикається замкнений стан між стопорними планками 17 і співвіднесеними їм стопорними крюками 19. Перевірочний піновий блок 3 може бути тепер повністю витягнутий з рядного клемного блоку 2. Для перетворення обертового руху рукоятки 8 у вертикальне переміщення розблоковуючого елемента 20, у корпусі 14 такої, яка кріпиться, частини 7 розташований пристрій 25 передавального механізму (Фіг. 4). При цьому пристрій 25 передавального механізму має згідно Фіг. 12 дві шестерні 26, 27 і шатун 28, який на одному своєму кінці з'єднаний з шестернею 27, а на іншому своєму кінці з розблоковуючим елементом 20. Внаслідок того, що друга шестерня 27 має більший діаметр, ніж перша шестерня 26, яка з'єднана з рукояткою 8, досягнуто вигідне силове передавальне відношення. Внаслідок цього надане вручну оператором зусилля при витягуванні перевірочного штекерного блоку 3 з рядного клемного блоку 2 повинно бути тільки відносно незначним, навіть якщо перевірочний клемний блок 1 має декілька рядних клем 4 і кілька перевірочних штекерів 6. Фіг. 13А і 13Б показують перевірочний штекер 6, з його контактним штекером 10 вставленим у місце роз'єднання рядної клеми 4, у двох різних положеннях, причому від рядної клеми зображені тільки обидві струмові пластини 9, 9 '. Обидві струмові пластини 9, 9" складаються у зображеному варіанті здійснення у кожному випадку з двох довгастих металевих смуг, які спаяні або зварені одна з одною у перехідній області, і можуть складатися з різних матеріалів. При цьому одні металеві смуги утворюють одні кінцеві області 29, 29', які приєднані до елементів приєднання провідників рядних клем, у той час як інші металеві смуги утворюють другі кінцеві області 30, 30 'струмових пластин 9, 9'. Другі кінцеві області 30, 30 'вигнуті таким чином, що спільно вони утворюють першу контактну область 31 і другу контактну область 32 для контактного штекера 10 перевірочного штекера 6. В повністю вставленому стані контактного штекера 10 згідно Фіг. 13А обидві другі кінцеві області 30, 30 'розділені контактним штекером 10 одна від одної таким чином, що обидві контактні області 31, 32 роз'єднані, і електропровідне з'єднання через струмові пластини 9, 9' перервано. Якщо перевірочний штекер 10, навпроти, згідно Фіг. 13Б декілька витягнений з рядної клеми 4, то контактний штекер 10 контактує з другими кінцевими областями 30, 30 'тільки лише в другій, верхній контактній області 32. Оскільки контактний штекер 10 більш не вставлено у першу, нижню контактну область 31, у даному випадку обидві другі кінцеві області 30, 30" обох струмових пластин 9, 9 'контактують одна з одною таким чином, що елементи приєднання провідників електропровідні з'єднані одна з одною через струмові пластини 9, 9'. 8 UA 111019 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Перевірочний клемний блок, що складається з рядного клемного блока (2) та виконаного з можливістю насаджування на рядний клемний блок (2) перевірочного пінового блока (3), причому рядний клемний блок (2) містить декілька розташованих поруч одна з одною рядних клем (4), а на обох сторонах декількох рядних клем (4) по одному кріпильному затискачу (5), причому перевірочний піновий блок (3) містить декілька з'єднаних один з одним перевірочних штекерів (6) та містить на обох сторонах декількох перевірочних штекерів (6) по одній частині, яка кріпиться (7), причому обидві кріпильні частини (7) з'єднані одна з одною за допомогою рукоятки (8), причому кожна рядна клема (4) містить дві струмові пластини (9), які спільно утворюють місце роз'єднання, і причому кожен перевірочний штекер (6) виконаний з можливістю вставляння у місце роз'єднання контактного штекера (10), і причому обидва кріпильних затискачі (5) містять у кожному випадку затискаючий корпус (11) з приймальною частиною (12), а обидві кріпильні частини (7) містять у кожному випадку корпус (14) з відповідною, виконаною з можливістю вставляння у приймальну частину (12), вставною частиною (15), який відрізняється тим, що затискаючі корпуси (11) обох кріпильних затискачів (5) містять у кожному випадку щонайменше два фіксуючих елементи (16, 17), а корпуси (14) обох кріпильних частин (7) містять у кожному випадку щонайменше два відповідних фіксуючих контрелементи (18, 19), причому фіксуючі елементи (16, 17) і фіксуючі контрелементи (18, 19) спільно задають два розташованих послідовно у напрямку насаджування кріпильних частин (7) положення закріплення кріпильних частин (7) у кріпильних затискачах (5) і, що у корпусі (14) обох кріпильних частин (7) з можливістю переміщення розташований у кожному випадку розблоковуючий елемент (20), який є таким, що приводиться у перше положення розблокування і в друге положення розблокування, причому за допомогою розблоковуючого елемента (20) у першому положенні розблокування відмикається замкнений стан першого положення закріплення, а у другій позиції розблокування - замкнений стан другого положення закріплення. 2. Перевірочний клемний блок за п. 1, який відрізняється тим, що нижня кромка розблоковуючого елемента (20) у першому положенні розблокування посаджена на верхній стороні затискаючого корпусу (11) кріпильного затискача (5) і, що розблоковуючий елемент (20) є пересувним з першого положення розблокування у напрямку насаджування кріпильних частин (7) далі у третє положення, внаслідок чого корпус (14) такої, яка кріпиться, частини (7) відштовхується від затискаючого корпусу (11) кріпильного затискача (5). 3. Перевірочний клемний блок за одним з п. 1 або п. 2, який відрізняється тим, що як фіксуючі елементи виконані стопорні планки (16, 17) у затискаючому корпусі (11) кріпильних затискачів (5), а як фіксуючі контрелементи - стопорні гаки (18, 19) на корпусі (14) кріпильних частин (7), причому щонайменше одна стопорна планка (16) першого положення закріплення і щонайменше одна стопорна планка (17) другого положення закріплення розташовані на протилежних сторонах затискаючого корпусу (11) і на різних рівнях у напрямку насаджування кріпильних частин (7). 4. Перевірочний клемний блок за п. 3, який відрізняється тим, що у затискаючому корпусі (11) кріпильних затискачів (5) на обох сторонах затискаючого корпусу (11) розташовані у кожному випадку дві стопорні планки (16, 17), які з'єднані одна з одною у кожному випадку за допомогою перемички (21, 22), причому для відмикання обох положень закріплення у кожному випадку перемичка (21, 22) відхиляється за допомогою розблоковуючого елемента (20). 5. Перевірочний клемний блок за п. 4, який відрізняється тим, що розблоковуючі елементи (20) у кожному випадку на звернених до перемичок (21, 22) сторонах містять робочі ділянки (23, 24), причому такі, що слугують для розблокування першого положення закріплення, перша робоча ділянка (23) стоншена у напрямку насаджування кріпильних частин (7), у той час як така, що слугує для розблокування другого положення закріплення, друга робоча ділянка (24) стоншена назустріч напрямку насаджування кріпильних частин (7). 6. Перевірочний клемний блок за одним з пп. 1-5, який відрізняється тим, що переміщення розблоковуючих елементів (20) у корпусі (14) обох кріпильних частин (7) відбувається за допомогою обертового руху рукоятки (8). 7. Перевірочний клемний блок за п. 6, який відрізняється тим, що у корпусі (14) обох кріпильних частин (7) розташовано у кожному випадку пристрій (25) передавального механізму, з якого обидва розблоковуючих елементи (20) з'єднані у кожному випадку з рукояткою (8), 9 UA 111019 C2 5 10 15 20 25 30 35 40 45 50 55 60 причому пристрої (25) передавального механізму містять, краще, у кожному випадку дві шестерні (26, 27) і шатун (28), з'єднаний на одному своєму кінці з шестірнею (27), а на іншому своєму кінці - з розблоковуючим елементом (20). 8. Перевірочний клемний блок за одним з п. 6 або п. 7, який відрізняється тим, що за рахунок повороту рукоятки (8) на кут α у першому напрямку розблоковуючі елементи (20) у корпусі (14) обох кріпильних частин (7) пересуваються з основного положення у перше положення розблокування, за рахунок подальшого повороту рукоятки (8) на кут β у тому ж напрямку розблоковуючі елементи (20) пересуваються у третє положення, і за рахунок зворотного повороту рукоятки (8) у основне положення розблоковуючі елементи (20) пересуваються в друге положення розблокування. 9. Перевірочний клемний блок за одним з пп. 1-8, який відрізняється тим, що обидві кріпильні частини (7) є механічно сполучними з перевірочними штекерами (6) за допомогою розташованих на корпусі (14) кріпильних частин (7) фіксуючих шипів і/або фіксуючих виїмок і виконаних у бічній стінці корпусів перевірочних штекерів (6) фіксуючих виїмок та/або фіксуючих шипів. 10. Перевірочний клемний блок за одним з пп. 1-9, який відрізняється тим, що обидва кріпильних затискачі (5) є механічно сполучними з рядними клемами (4), насамперед за допомогою розташованих на кріпильних затискачах (5) фіксуючих шипів і/або фіксуючих виїмок і виконаних у бічній стінці затискаючих корпусів рядних клем (4) фіксуючих виїмок та/або фіксуючих шипів. 11. Перевірочний клемний блок за одним з пп. 1-10, який відрізняється тим, що рядні клеми (4) містять у кожному випадку щонайменше два елементи приєднання провідників і щонайменше дві струмові пластини (9, 9'), перші кінцеві області (29, 29') яких приєднані до елементів приєднання провідників рядних клем, а другі кінцеві області (30, 30') яких вигнуті таким чином, що вони спільно утворюють дві пружні контактні області (31, 32) для прийому контактного штекера (10) перевірочного штекера (6), причому у невставленому стані контактного штекера (10) другі кінцеві області (30, 30') контактують одна з одною у першій контактній області (31) таким чином, що обидва елементи приєднання провідників електрично з'єднані один з одним через обидві струмові пластини (9, 9'), у той час як другі кінцеві області (30, 30') не стикаються у другій контактній області (32) таким чином, що друга контактна область (32) відкрита, і причому друга контактна область (32) розташована у напрямку насаджування контактного штекера (10) перевірочного штекера (6) перед першою контактною областю (31). 12. Перевірочний клемний блок за одним з пп. 1-11, який відрізняється тим, що контактні штекери (10) окремих перевірочних штекерів (6) мають різну довжину. 13. Конструктивний вузол, що складається з кріпильного затискача (5), який виконаний з можливістю з'єднання з перевірочним штекерним блоком (3), та кріпильної частини (7), який відрізняється тим, що затискаючий корпус (11) кріпильного затискача (5) містить щонайменше два фіксуючих елементи (16, 17), а корпус (14) кріпильної частини (7) містить щонайменше два відповідних фіксуючих контрелементи (18, 19), причому фіксуючі елементи (16, 17) і фіксуючі контрелементи (18, 19) спільно задають у напрямку насаджування кріпильної частини (7) два послідовно розташованих положення закріплення кріпильної частини (7) у кріпильному затискачі (5) і, що у корпусі (14) кріпильної частини (7) розташований з можливістю переміщення розблоковуючий елемент (20), який є таким, що приводиться у перше положення розблокування і в друге положення розблокування, причому за допомогою розблоковуючого елемента (20) у першому положенні розблокування відмикається замкнений стан першого положення закріплення, а у другій позиції розблокування відмикається замкнений стан другого положення закріплення. 14. Конструктивний вузол за п. 13, який відрізняється тим, що як фіксуючі елементи виконані стопорні планки (16, 17) у затискаючому корпусі (11) кріпильного затискача (5) і як фіксуючі контрелементи - стопорні гаки (18, 19) у корпусі (14) кріпильної частини (7), причому щонайменше одна стопорна планка (16) першого положення закріплення і щонайменше одна стопорна планка (17) другого положення закріплення розташовані на протилежних сторонах затискаючого корпусу (11) і на різних рівнях у напрямку насаджування кріпильної частини (7). 15. Конструктивний вузол за одним з пп. 13 або 14, який відрізняється тим, що у затискаючому корпусі (11) кріпильного затискача (5) на обох сторонах затискаючого корпусу (11) розташовані дві стопорних планки (16, 17), які з'єднані одна з одною у кожному випадку за допомогою перемички (21, 22), причому для відмикання обох положень закріплення у кожному випадку перемичка (21, 22) відхиляється за допомогою розблоковуючого елемента (20). 10 UA 111019 C2 5 10 16. Конструктивний вузол за п. 15, який відрізняється тим, що розблоковуючий елемент (20), на його звернених до перемичок (21, 22) сторонах, містить у кожному випадку робочу ділянку (23, 24), причому така, що слугує для розблокування першого положення закріплення, перша робоча ділянка (23) стоншена у напрямку насаджування кріпильної частини (7), у той час як така, що слугує для розблокування другого положення закріплення, друга робоча ділянка (24) стоншена назустріч напрямку насаджування кріпильної частини (7). 17. Конструктивний вузол за одним з пп. 13-16, який відрізняється тим, що у корпусі (14) кріпильної частини (7) розташований пристрій (25) передавального механізму, через який розблоковуючий елемент (20) з'єднаний з рукояткою (8), яка сполучає дві кріпильні частини (7) одна з одною, причому пристрій (25) передавального механізму містить дві шестерні (26, 27) і шатун (28), який з'єднаний на одному кінці з шестірнею (27), а на іншому кінці з розблоковуючим елементом (20). 11 UA 111019 C2 12 UA 111019 C2 13 UA 111019 C2 14 UA 111019 C2 15 UA 111019 C2 16 UA 111019 C2 17 UA 111019 C2 18 UA 111019 C2 19 UA 111019 C2 20 UA 111019 C2 21 UA 111019 C2 22 UA 111019 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
