Клемний пристрій пружного рейкового скріплення

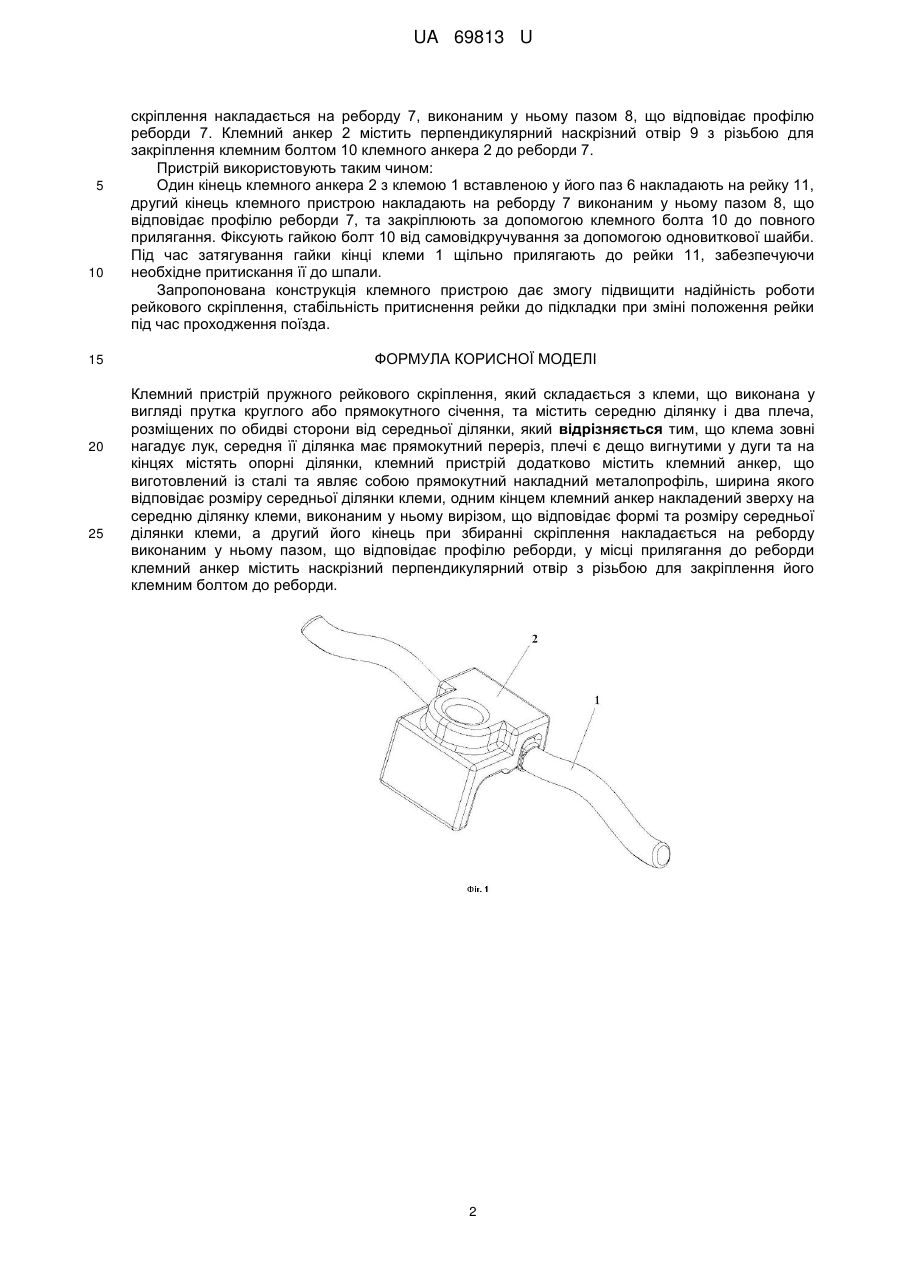

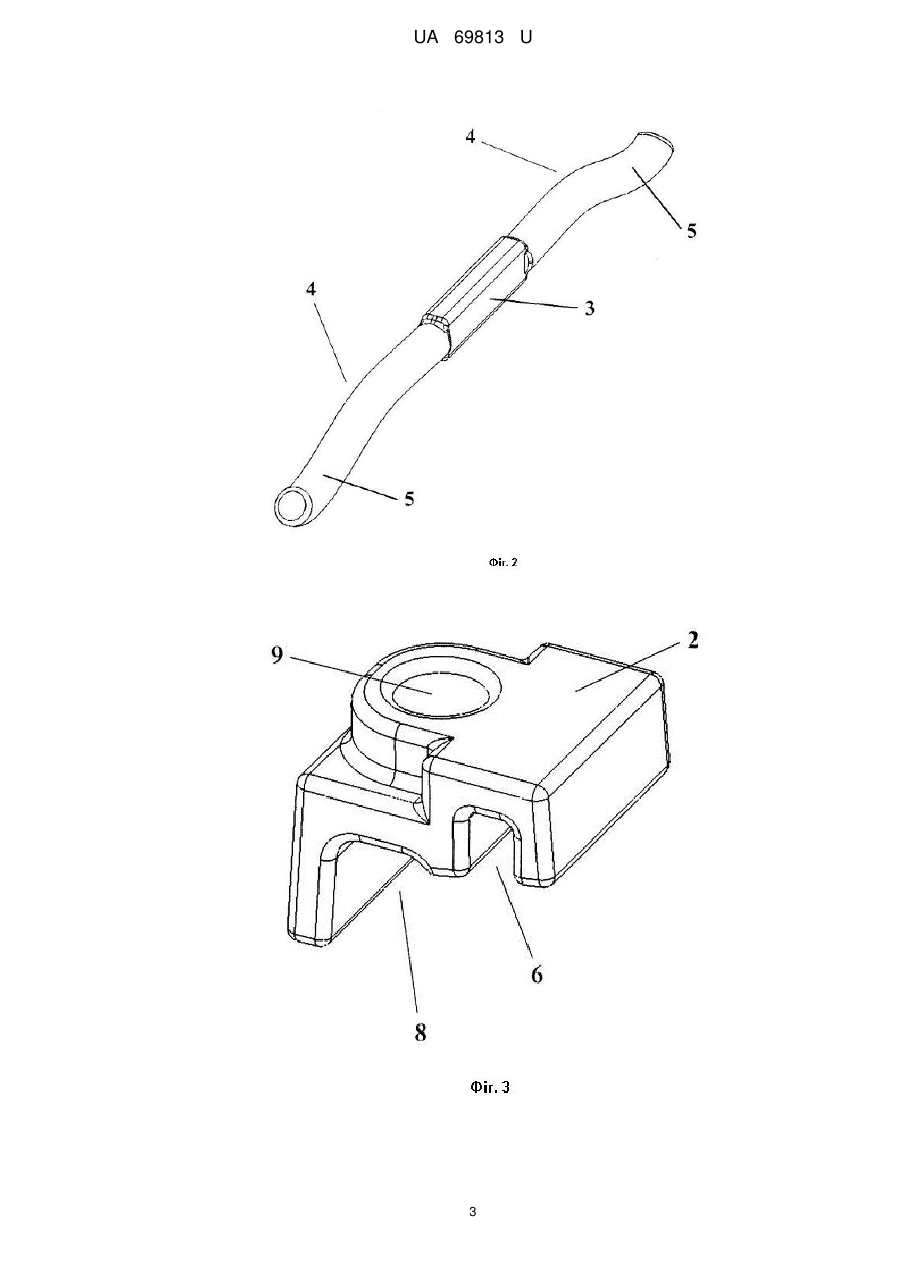

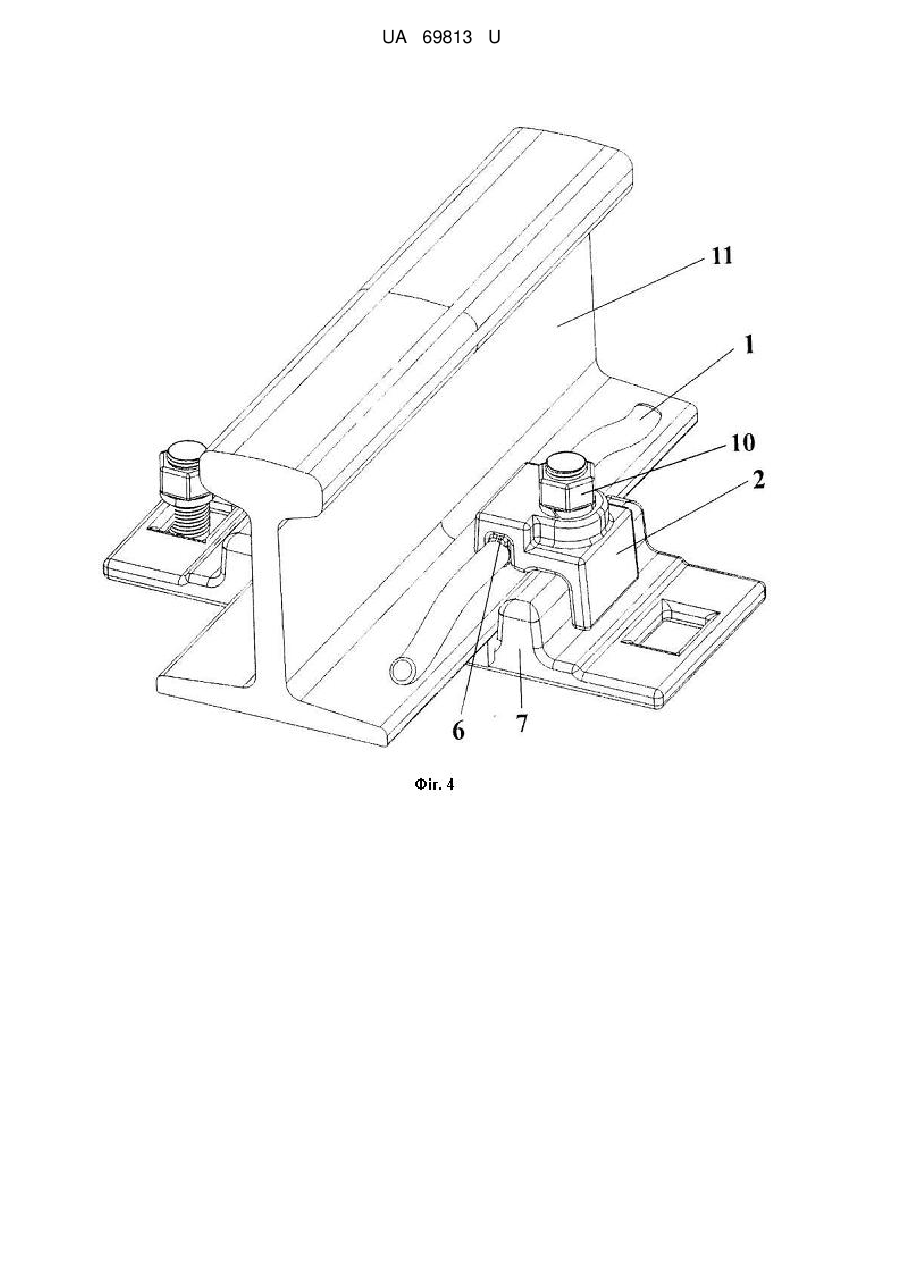

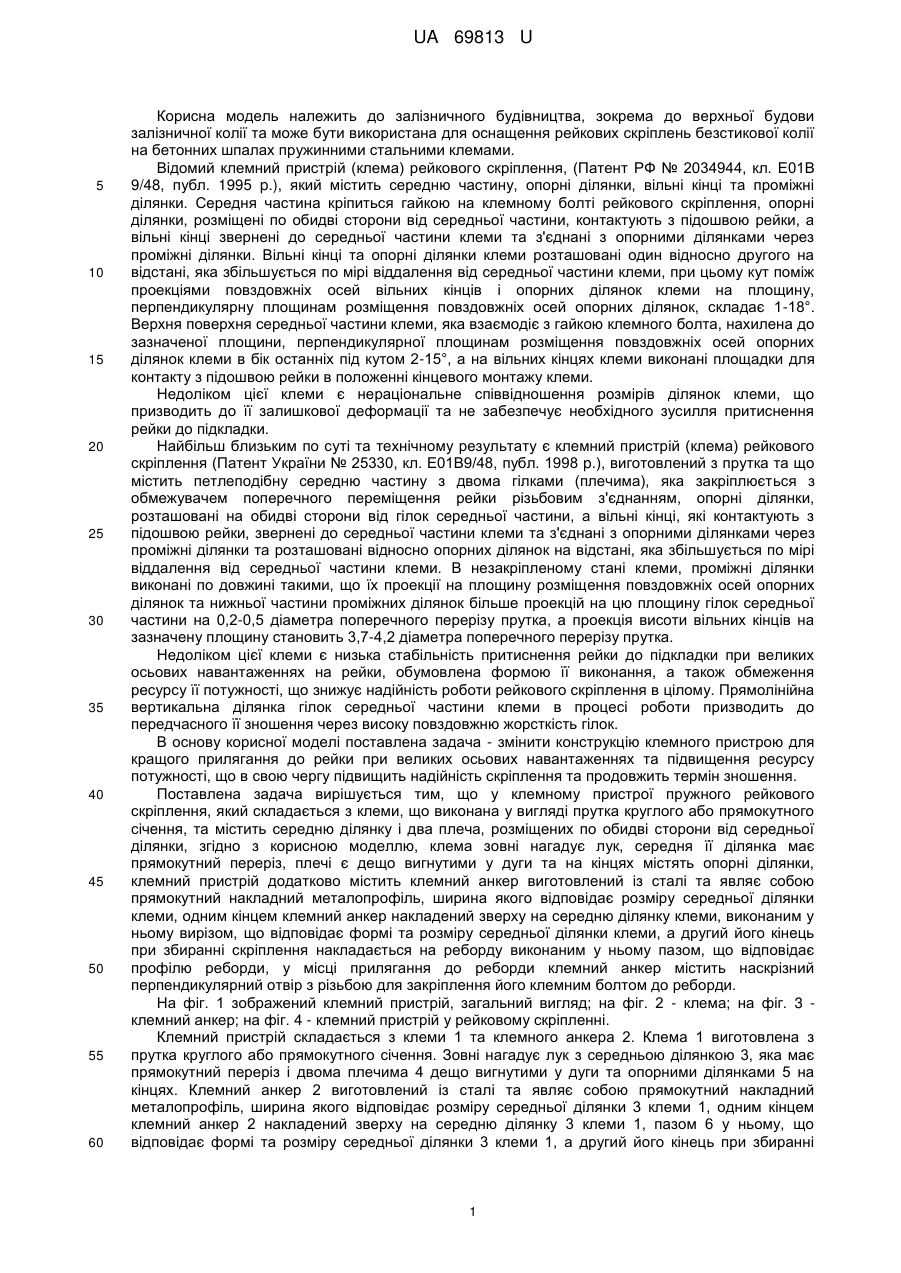

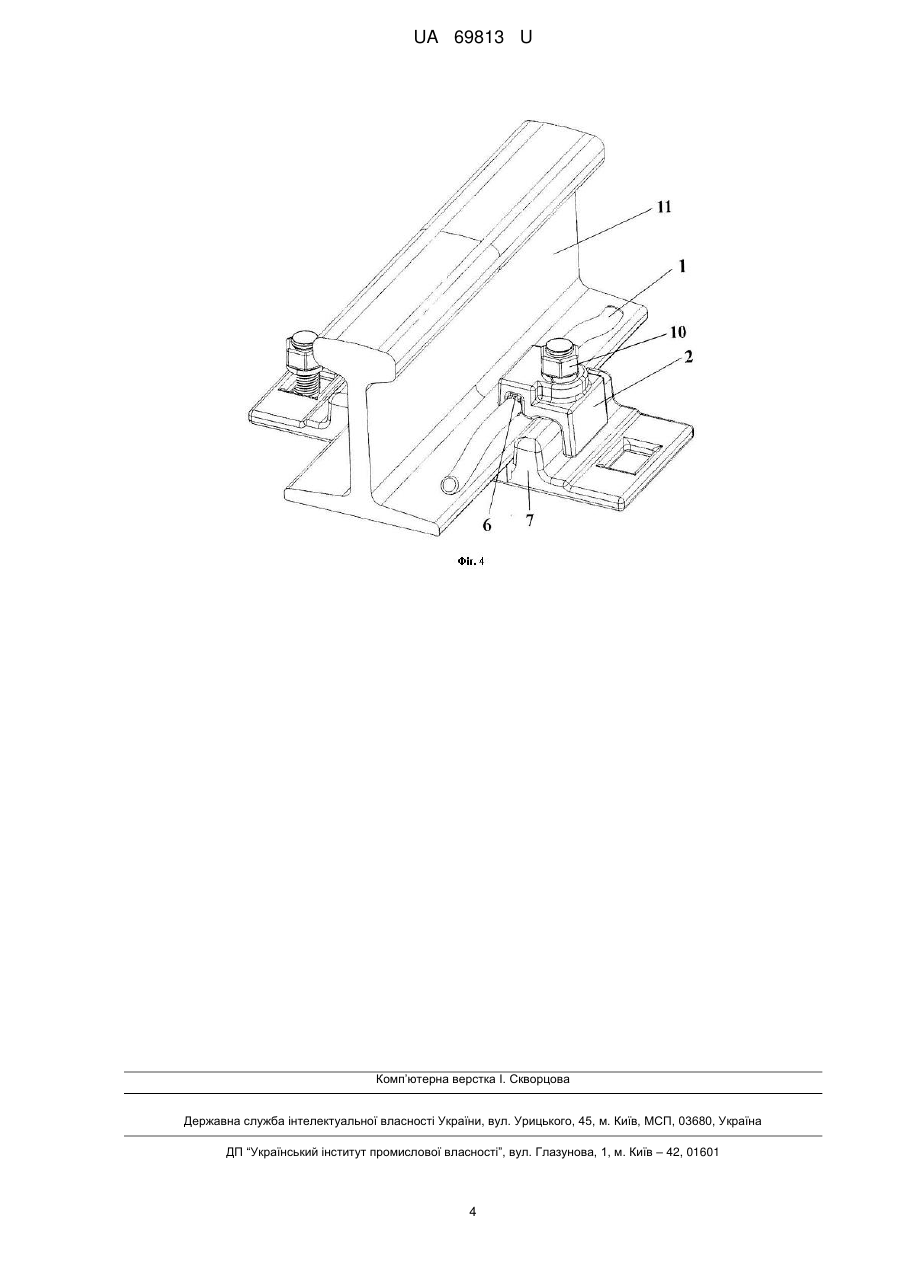

Реферат: Клемний пристрій пружного рейкового скріплення містить клему, що виконана у вигляді прутка круглого або прямокутного січення, та середню ділянку і два плеча. Клема зовні нагадує лук, середня її ділянка має прямокутний переріз, плечі вигнуті у дуги та на кінцях містять опорні ділянки. Пристрій додатково містить клемний анкер. UA 69813 U (12) UA 69813 U UA 69813 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до залізничного будівництва, зокрема до верхньої будови залізничної колії та може бути використана для оснащення рейкових скріплень безстикової колії на бетонних шпалах пружинними стальними клемами. Відомий клемний пристрій (клема) рейкового скріплення, (Патент РФ № 2034944, кл. Е01В 9/48, публ. 1995 p.), який містить середню частину, опорні ділянки, вільні кінці та проміжні ділянки. Середня частина кріпиться гайкою на клемному болті рейкового скріплення, опорні ділянки, розміщені по обидві сторони від середньої частини, контактують з підошвою рейки, а вільні кінці звернені до середньої частини клеми та з'єднані з опорними ділянками через проміжні ділянки. Вільні кінці та опорні ділянки клеми розташовані один відносно другого на відстані, яка збільшується по мірі віддалення від середньої частини клеми, при цьому кут поміж проекціями повздовжніх осей вільних кінців і опорних ділянок клеми на площину, перпендикулярну площинам розміщення повздовжніх осей опорних ділянок, складає 1-18°. Верхня поверхня середньої частини клеми, яка взаємодіє з гайкою клемного болта, нахилена до зазначеної площини, перпендикулярної площинам розміщення повздовжніх осей опорних ділянок клеми в бік останніх під кутом 2-15°, а на вільних кінцях клеми виконані площадки для контакту з підошвою рейки в положенні кінцевого монтажу клеми. Недоліком цієї клеми є нераціональне співвідношення розмірів ділянок клеми, що призводить до її залишкової деформації та не забезпечує необхідного зусилля притиснення рейки до підкладки. Найбільш близьким по суті та технічному результату є клемний пристрій (клема) рейкового скріплення (Патент України № 25330, кл. Е01В9/48, публ. 1998 p.), виготовлений з прутка та що містить петлеподібну середню частину з двома гілками (плечима), яка закріплюється з обмежувачем поперечного переміщення рейки різьбовим з'єднанням, опорні ділянки, розташовані на обидві сторони від гілок середньої частини, а вільні кінці, які контактують з підошвою рейки, звернені до середньої частини клеми та з'єднані з опорними ділянками через проміжні ділянки та розташовані відносно опорних ділянок на відстані, яка збільшується по мірі віддалення від середньої частини клеми. В незакріпленому стані клеми, проміжні ділянки виконані по довжині такими, що їх проекції на площину розміщення повздовжніх осей опорних ділянок та нижньої частини проміжних ділянок більше проекцій на цю площину гілок середньої частини на 0,2-0,5 діаметра поперечного перерізу прутка, а проекція висоти вільних кінців на зазначену площину становить 3,7-4,2 діаметра поперечного перерізу прутка. Недоліком цієї клеми є низька стабільність притиснення рейки до підкладки при великих осьових навантаженнях на рейки, обумовлена формою її виконання, а також обмеження ресурсу її потужності, що знижує надійність роботи рейкового скріплення в цілому. Прямолінійна вертикальна ділянка гілок середньої частини клеми в процесі роботи призводить до передчасного її зношення через високу повздовжню жорсткість гілок. В основу корисної моделі поставлена задача - змінити конструкцію клемного пристрою для кращого прилягання до рейки при великих осьових навантаженнях та підвищення ресурсу потужності, що в свою чергу підвищить надійність скріплення та продовжить термін зношення. Поставлена задача вирішується тим, що у клемному пристрої пружного рейкового скріплення, який складається з клеми, що виконана у вигляді прутка круглого або прямокутного січення, та містить середню ділянку і два плеча, розміщених по обидві сторони від середньої ділянки, згідно з корисною моделлю, клема зовні нагадує лук, середня її ділянка має прямокутний переріз, плечі є дещо вигнутими у дуги та на кінцях містять опорні ділянки, клемний пристрій додатково містить клемний анкер виготовлений із сталі та являє собою прямокутний накладний металопрофіль, ширина якого відповідає розміру середньої ділянки клеми, одним кінцем клемний анкер накладений зверху на середню ділянку клеми, виконаним у ньому вирізом, що відповідає формі та розміру середньої ділянки клеми, а другий його кінець при збиранні скріплення накладається на реборду виконаним у ньому пазом, що відповідає профілю реборди, у місці прилягання до реборди клемний анкер містить наскрізний перпендикулярний отвір з різьбою для закріплення його клемним болтом до реборди. На фіг. 1 зображений клемний пристрій, загальний вигляд; на фіг. 2 - клема; на фіг. 3 клемний анкер; на фіг. 4 - клемний пристрій у рейковому скріпленні. Клемний пристрій складається з клеми 1 та клемного анкера 2. Клема 1 виготовлена з прутка круглого або прямокутного січення. Зовні нагадує лук з середньою ділянкою 3, яка має прямокутний переріз і двома плечима 4 дещо вигнутими у дуги та опорними ділянками 5 на кінцях. Клемний анкер 2 виготовлений із сталі та являє собою прямокутний накладний металопрофіль, ширина якого відповідає розміру середньої ділянки 3 клеми 1, одним кінцем клемний анкер 2 накладений зверху на середню ділянку 3 клеми 1, пазом 6 у ньому, що відповідає формі та розміру середньої ділянки 3 клеми 1, а другий його кінець при збиранні 1 UA 69813 U 5 10 15 20 25 скріплення накладається на реборду 7, виконаним у ньому пазом 8, що відповідає профілю реборди 7. Клемний анкер 2 містить перпендикулярний наскрізний отвір 9 з різьбою для закріплення клемним болтом 10 клемного анкера 2 до реборди 7. Пристрій використовують таким чином: Один кінець клемного анкера 2 з клемою 1 вставленою у його паз 6 накладають на рейку 11, другий кінець клемного пристрою накладають на реборду 7 виконаним у ньому пазом 8, що відповідає профілю реборди 7, та закріплюють за допомогою клемного болта 10 до повного прилягання. Фіксують гайкою болт 10 від самовідкручування за допомогою одновиткової шайби. Під час затягування гайки кінці клеми 1 щільно прилягають до рейки 11, забезпечуючи необхідне притискання її до шпали. Запропонована конструкція клемного пристрою дає змогу підвищити надійність роботи рейкового скріплення, стабільність притиснення рейки до підкладки при зміні положення рейки під час проходження поїзда. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Клемний пристрій пружного рейкового скріплення, який складається з клеми, що виконана у вигляді прутка круглого або прямокутного січення, та містить середню ділянку і два плеча, розміщених по обидві сторони від середньої ділянки, який відрізняється тим, що клема зовні нагадує лук, середня її ділянка має прямокутний переріз, плечі є дещо вигнутими у дуги та на кінцях містять опорні ділянки, клемний пристрій додатково містить клемний анкер, що виготовлений із сталі та являє собою прямокутний накладний металопрофіль, ширина якого відповідає розміру середньої ділянки клеми, одним кінцем клемний анкер накладений зверху на середню ділянку клеми, виконаним у ньому вирізом, що відповідає формі та розміру середньої ділянки клеми, а другий його кінець при збиранні скріплення накладається на реборду виконаним у ньому пазом, що відповідає профілю реборди, у місці прилягання до реборди клемний анкер містить наскрізний перпендикулярний отвір з різьбою для закріплення його клемним болтом до реборди. 2 UA 69813 U 3 UA 69813 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
