Спосіб та пристрій для призначення підтвердження висхідної лінії зв’язку

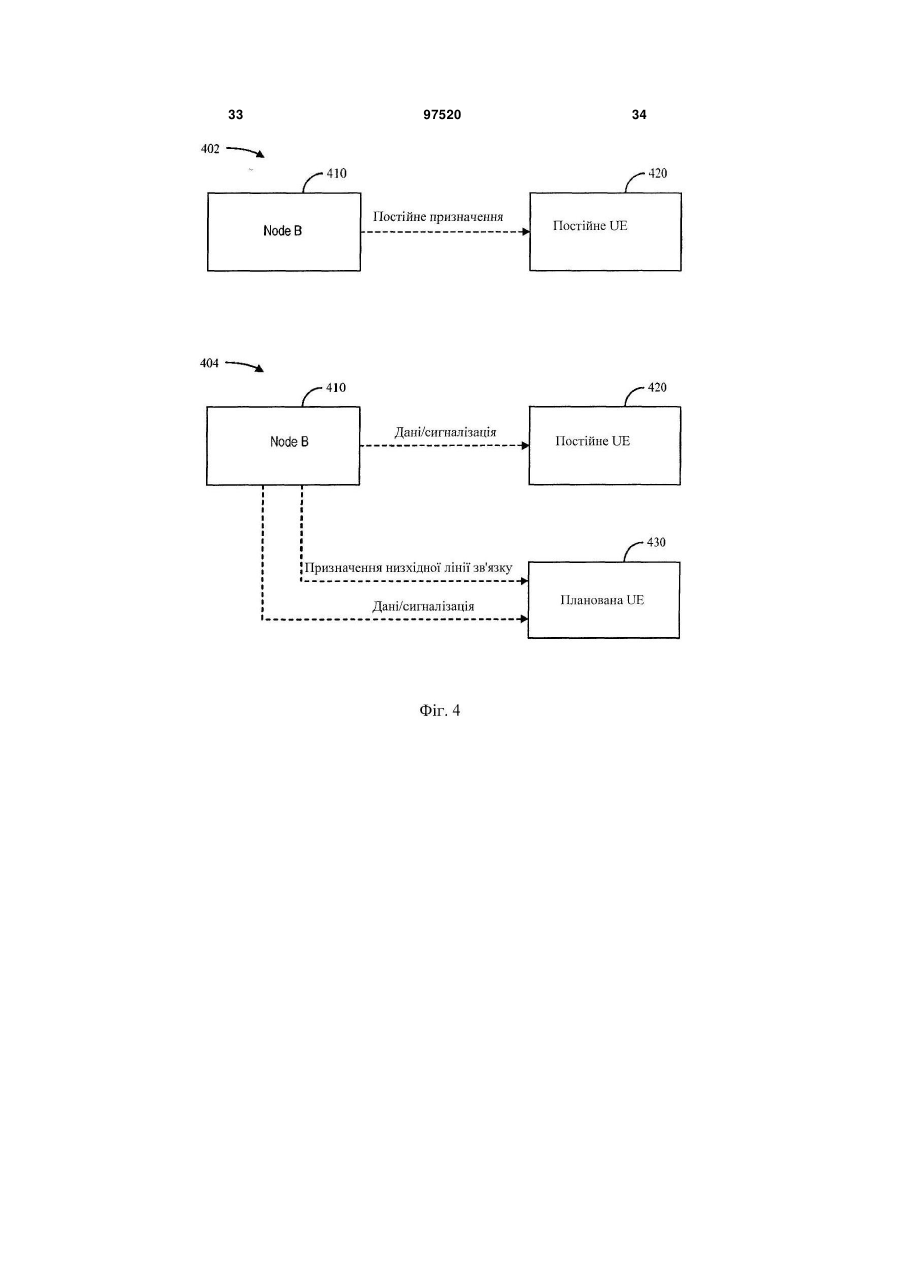

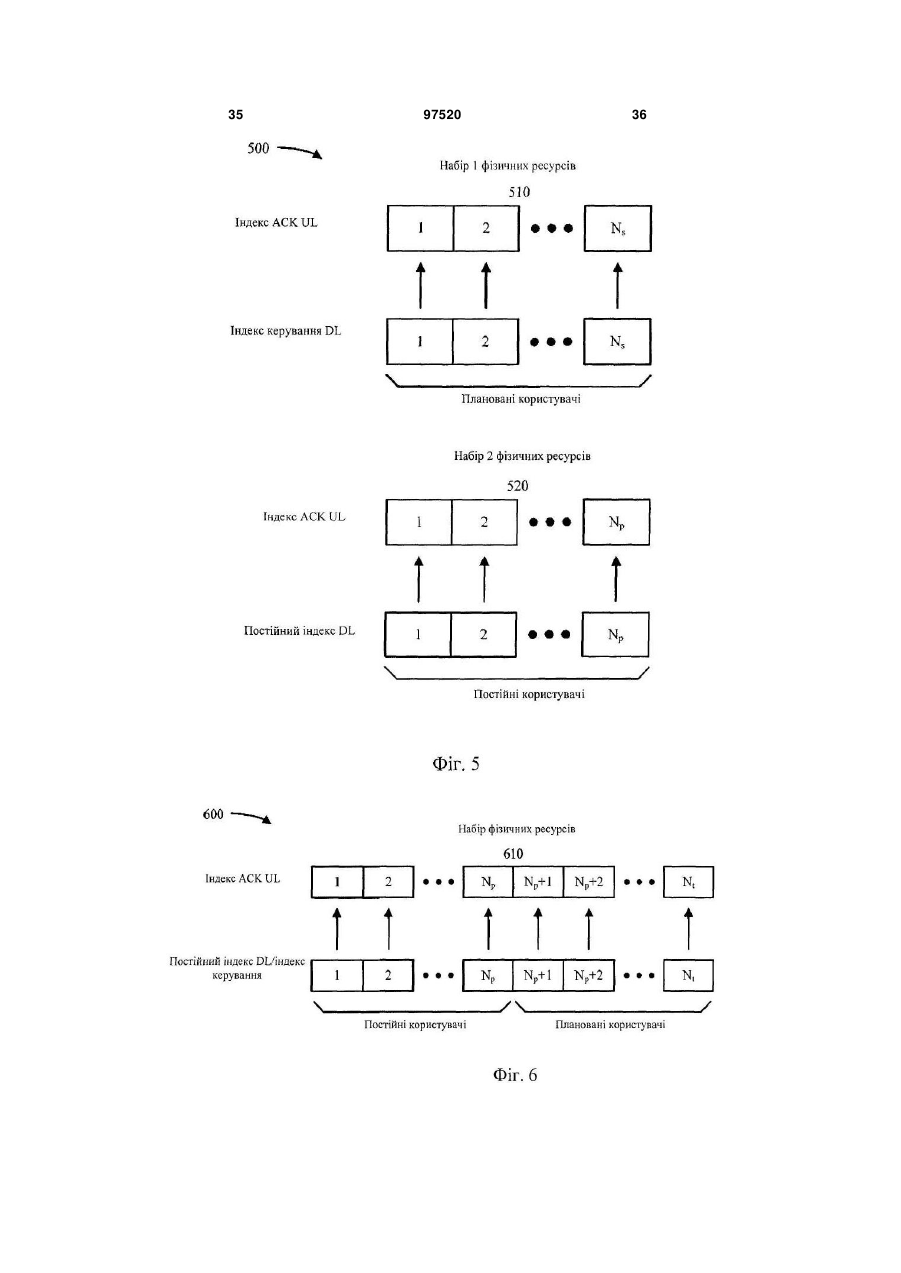

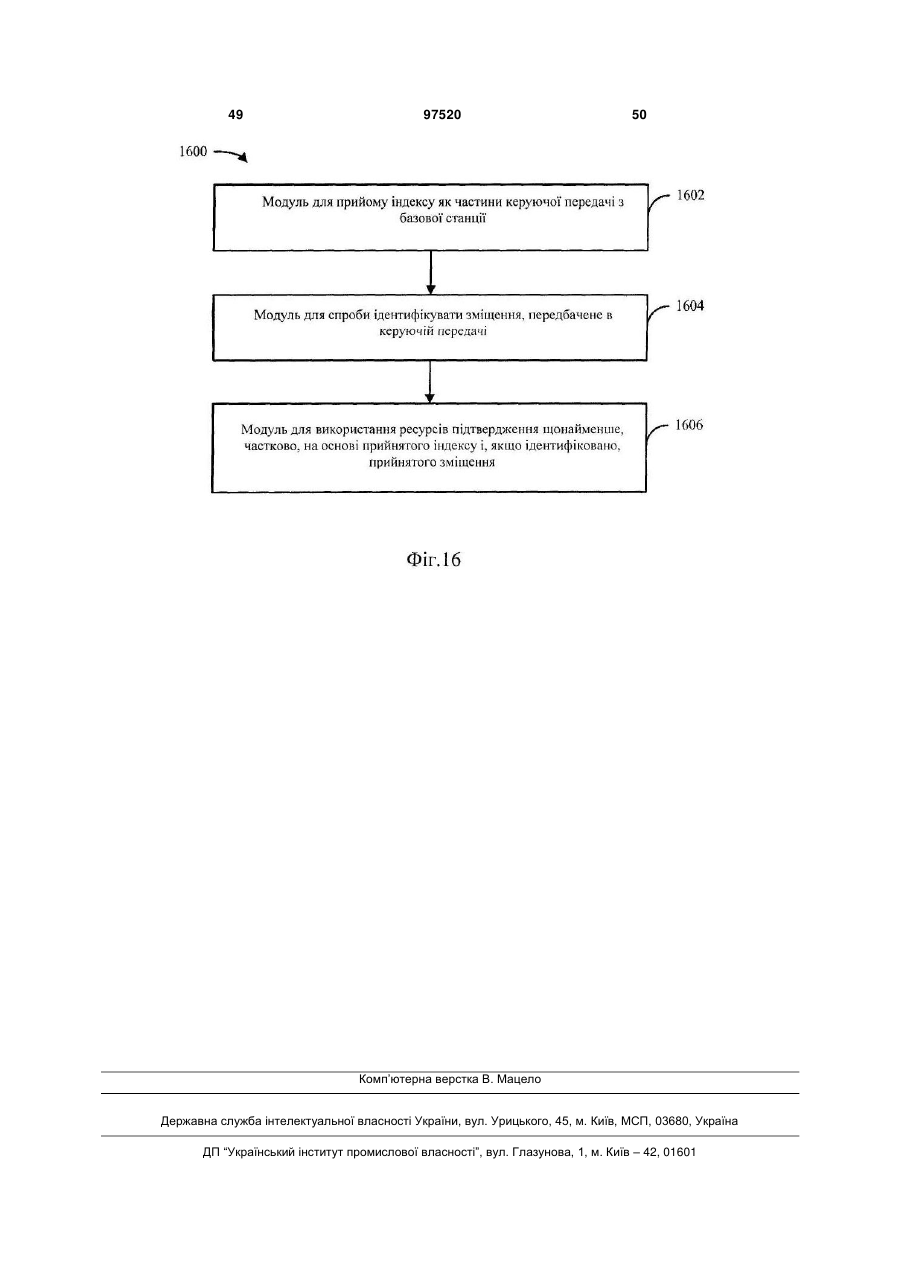

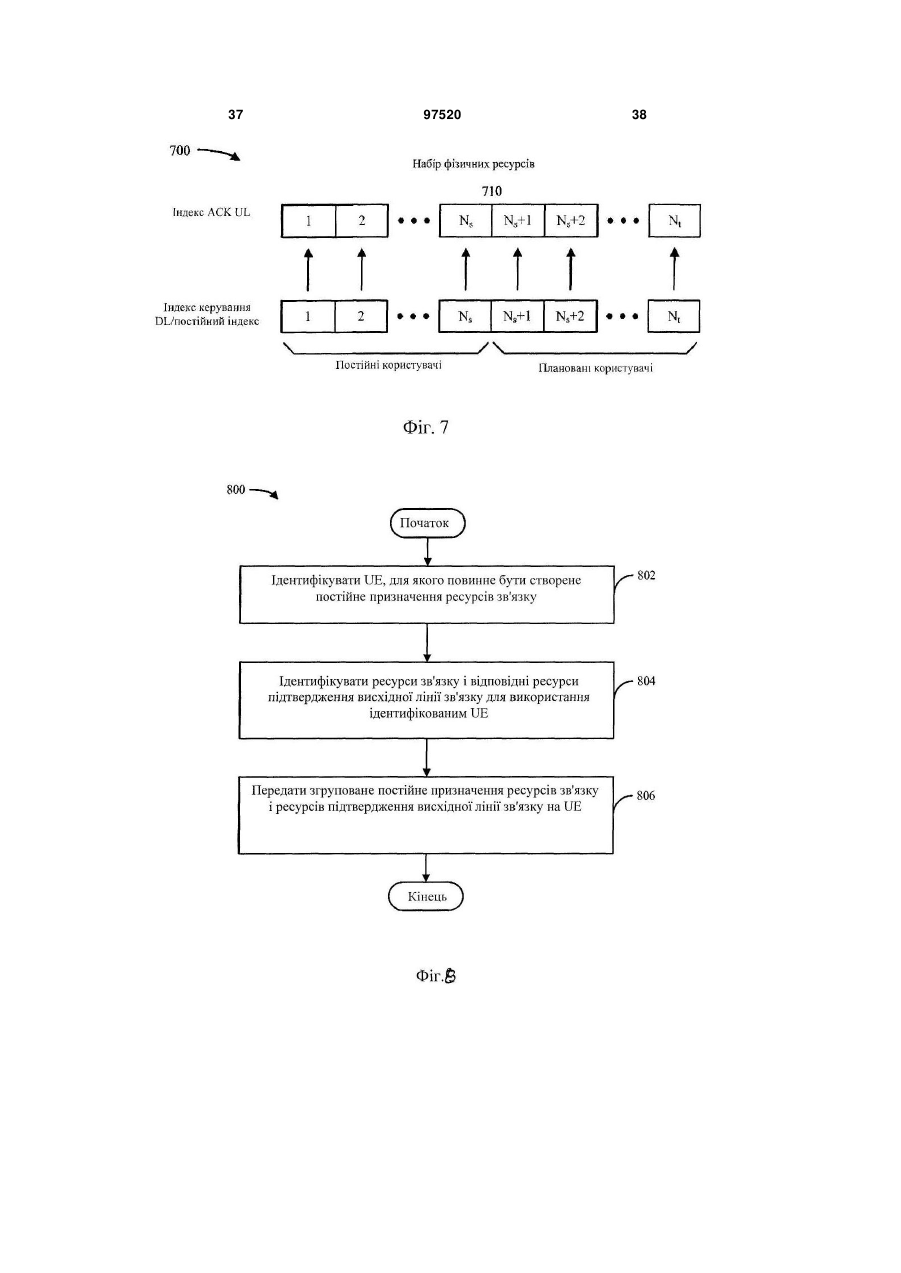

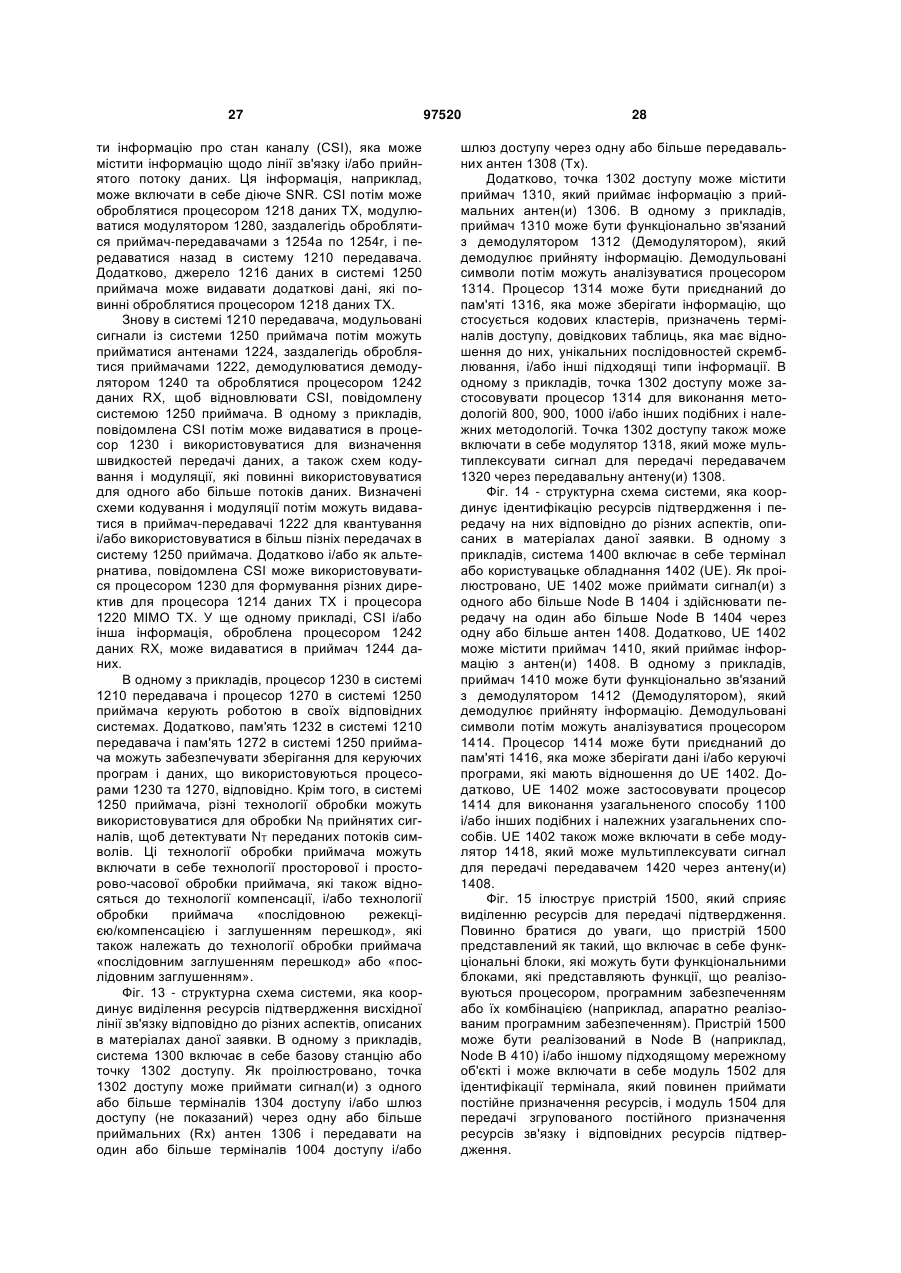

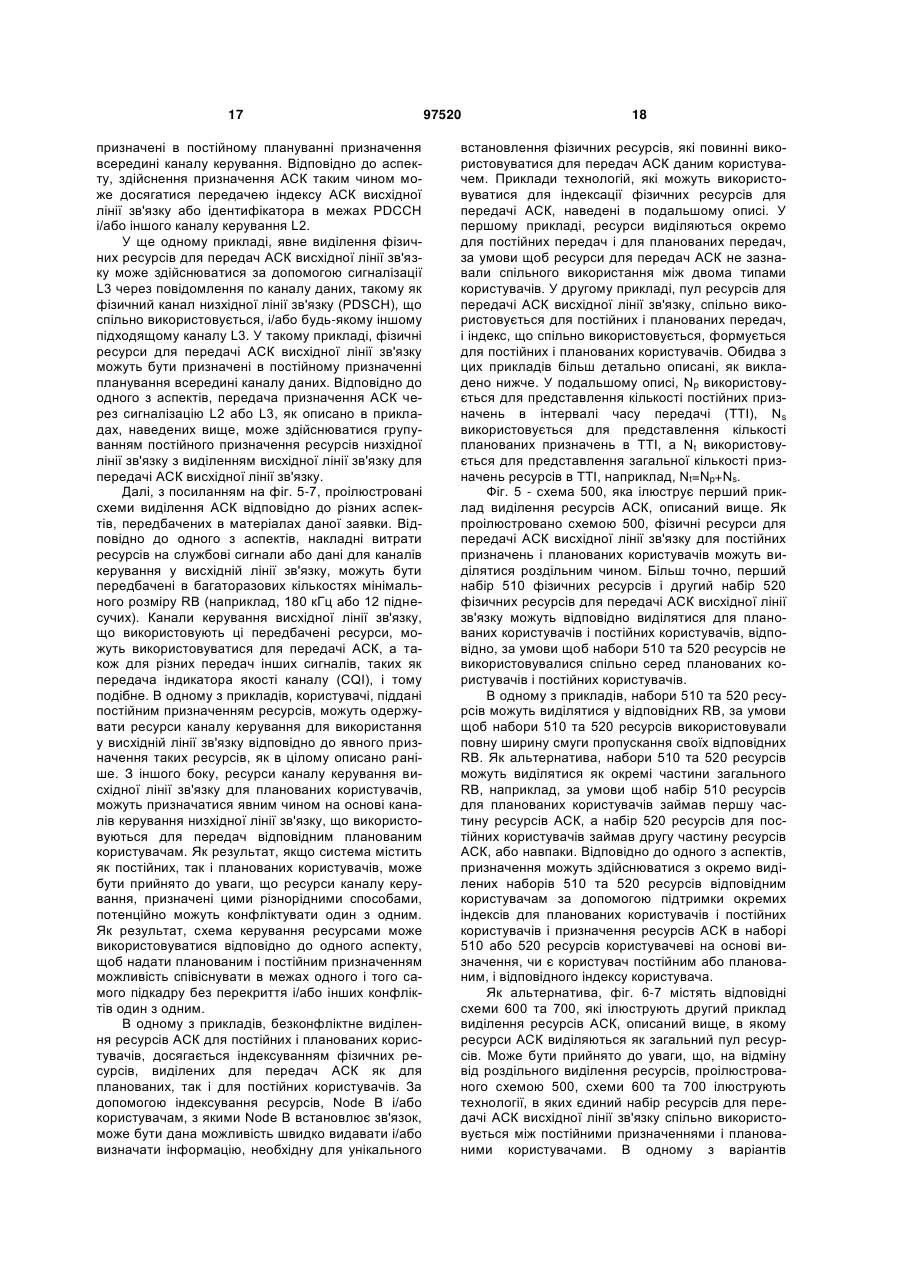

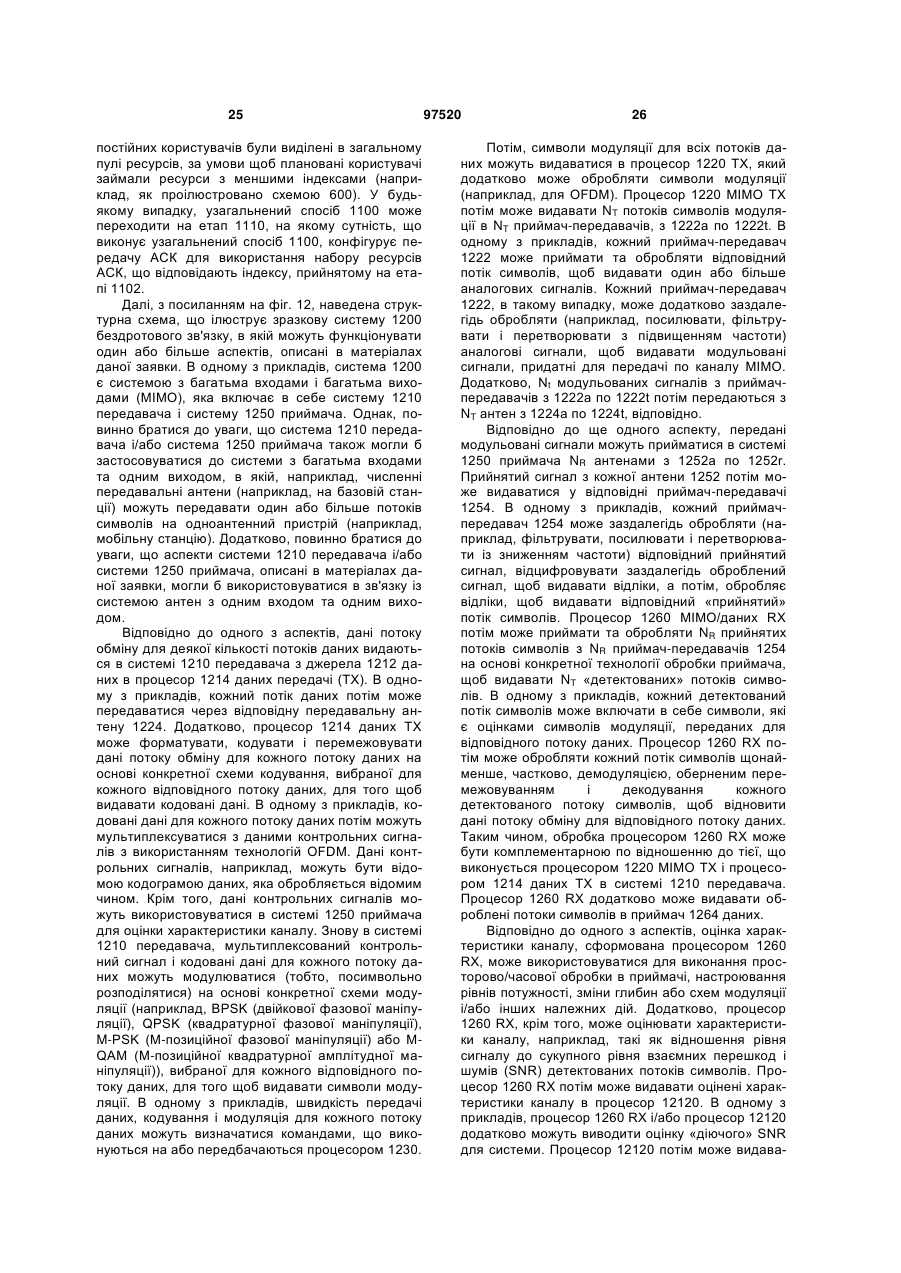

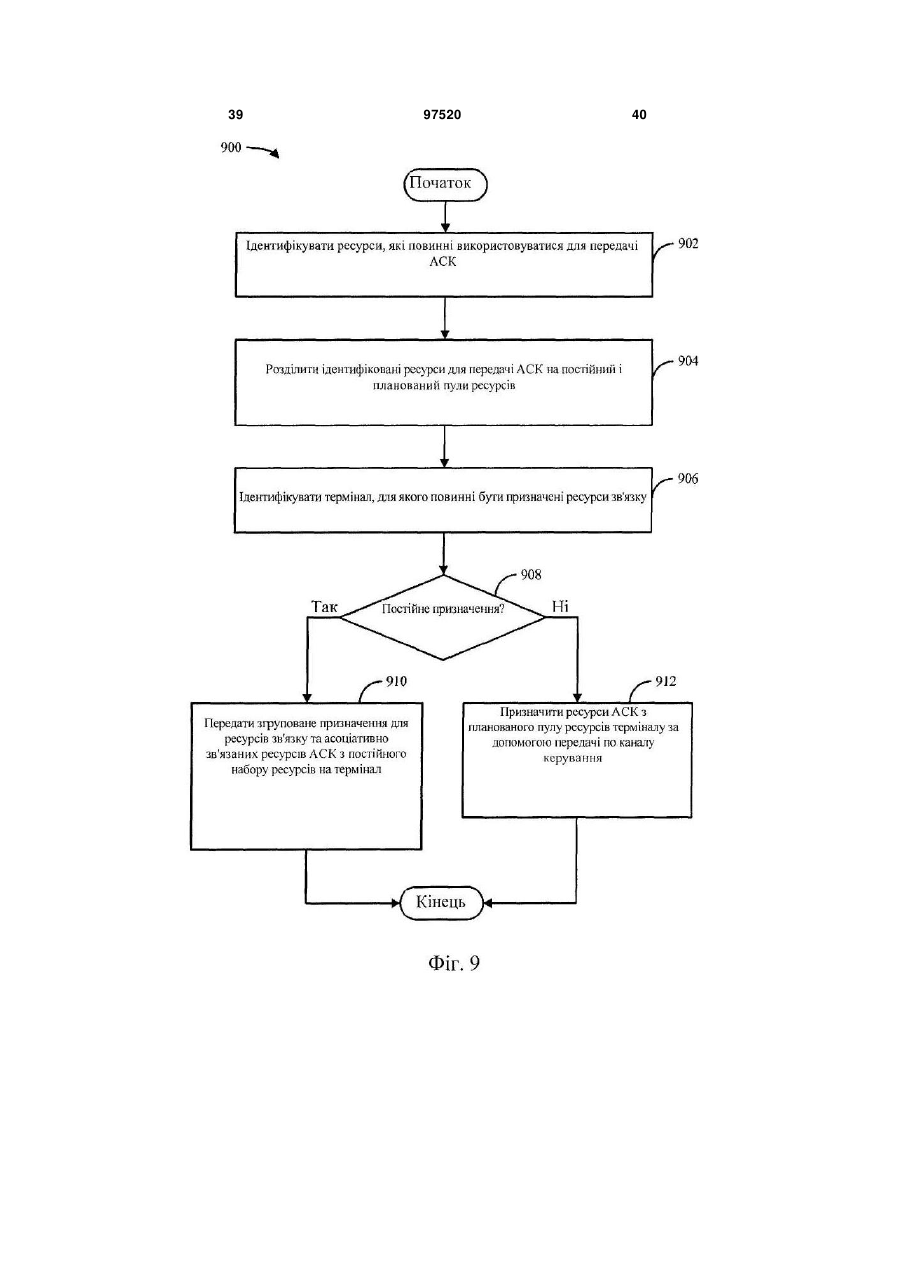

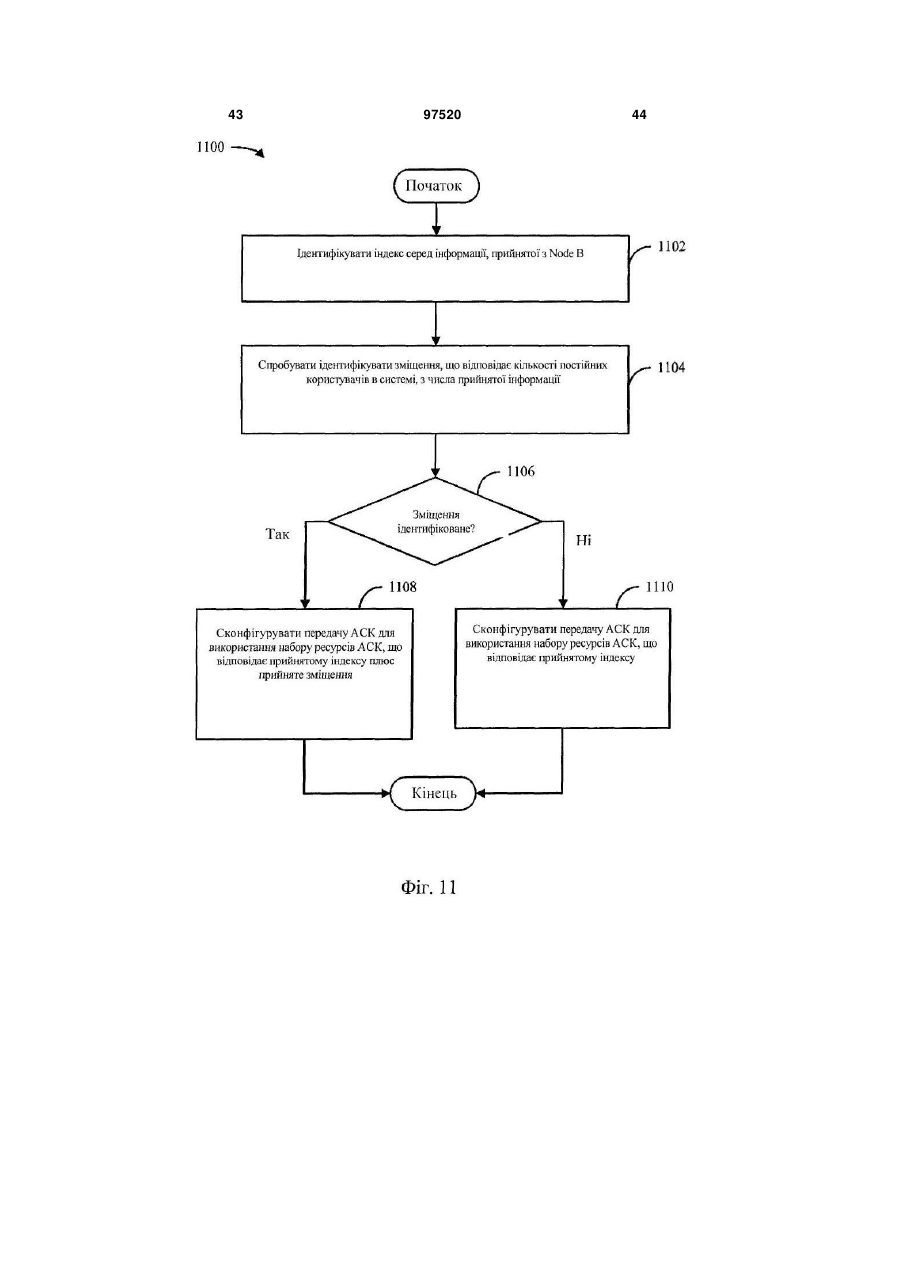

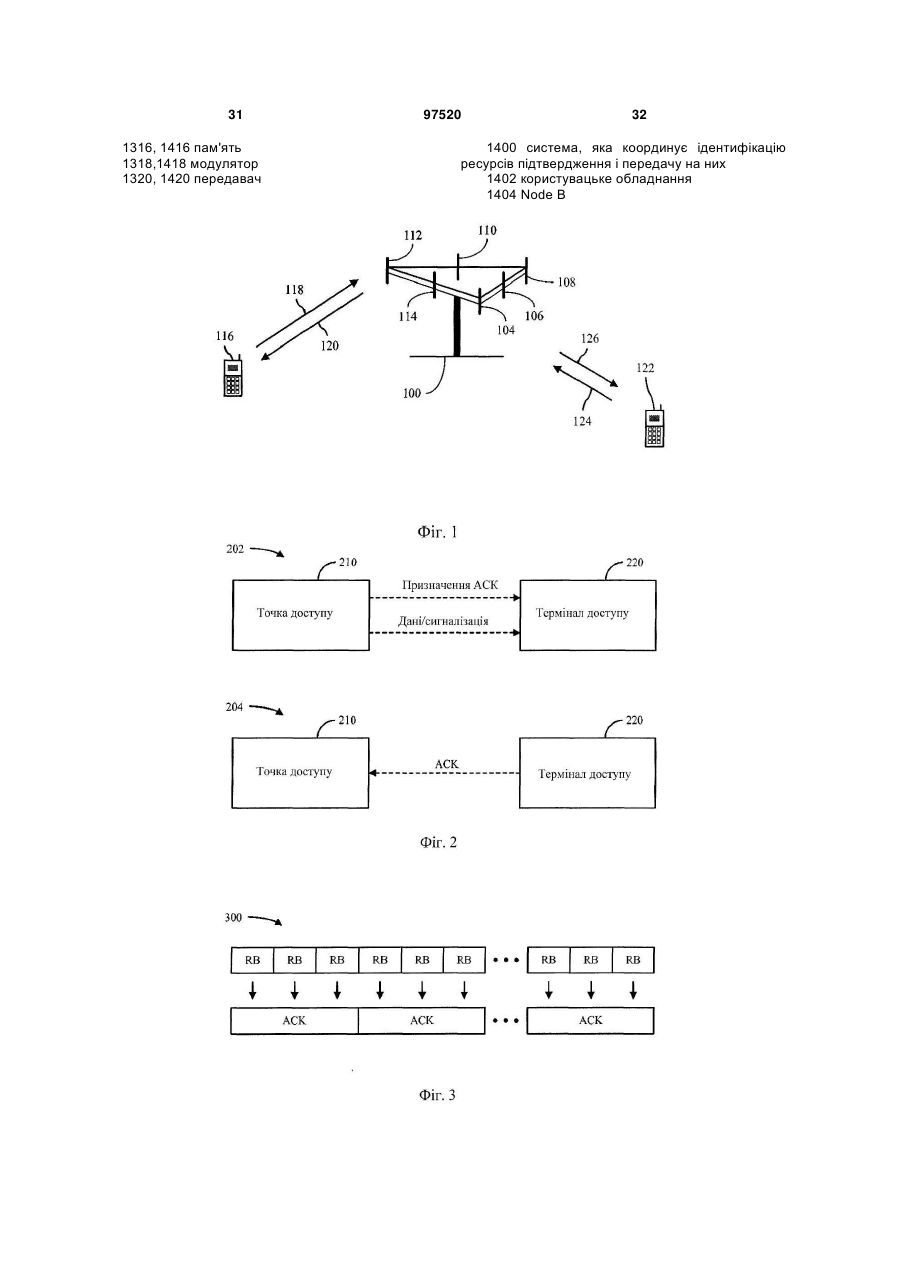

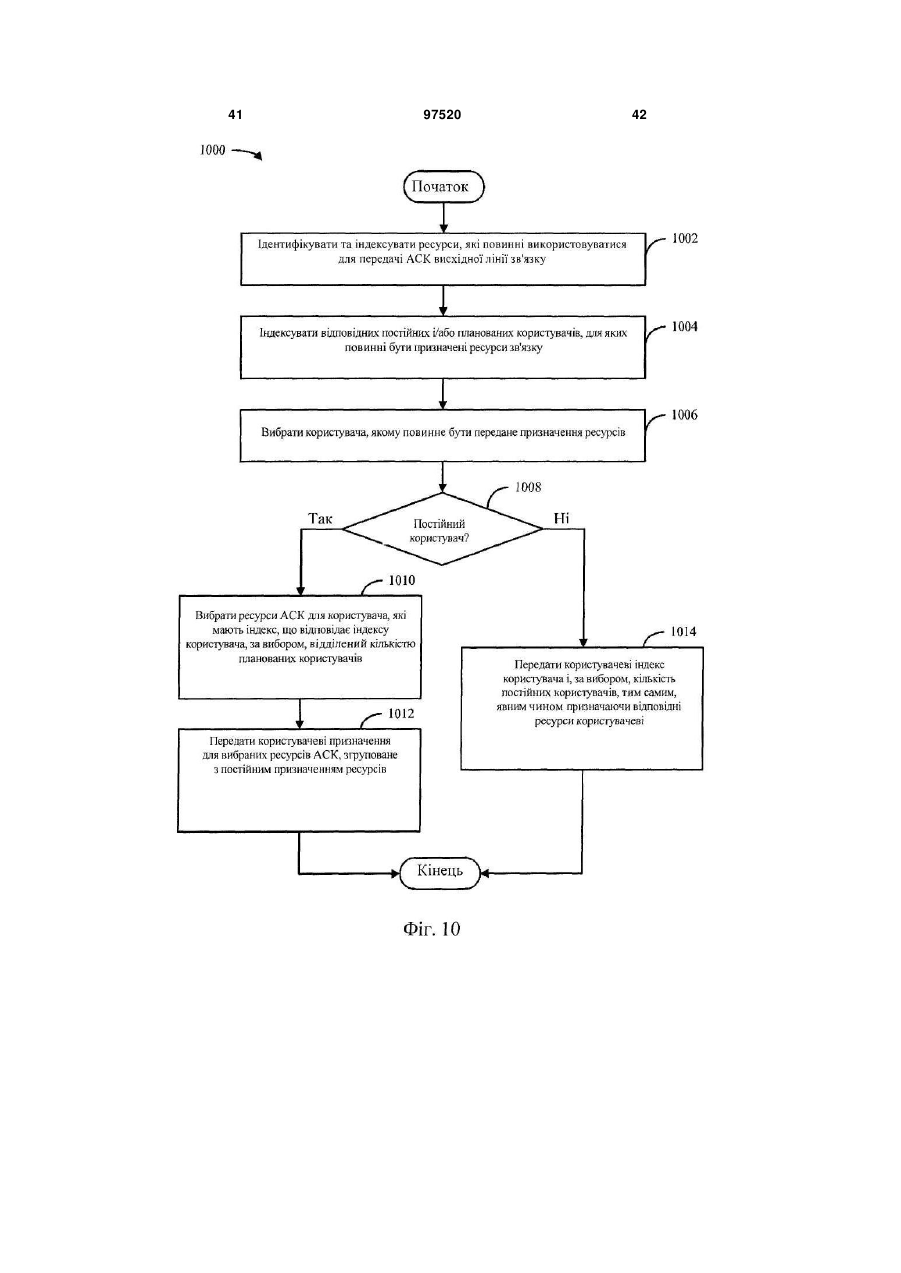

1. Спосіб призначення ресурсів підтвердження (АСK) висхідної лінії зв'язку для користувацького обладнання (UE) в системі бездротового зв'язку, який включає етапи, на яких: ідентифікують UE, для якого повинне бути встановлене постійне призначення ресурсів зв'язку; ідентифікують ресурси АСK висхідної лінії зв'язку для використання ідентифікованим UE; і передають явне призначення ідентифікованих ресурсів АСK висхідної лінії зв'язку з постійним призначенням ресурсів зв'язку на UE. 2. Спосіб за п. 1, в якому передача містить передачу індексу АСK висхідної лінії зв'язку, що відповідає ідентифікованим ресурсам АСK, по каналу керування низхідної лінії зв'язку за допомогою сигналізації рівня 2 (L2). 3. Спосіб за п. 1, в якому передача містить передачу індексу АСK висхідної лінії зв'язку, що відповідає ідентифікованим ресурсам АСK, в повідомленні по каналу даних низхідної лінії зв'язку за допомогою сигналізації рівня 3 (L3). 4. Спосіб за п. 1, який додатково містить виділення ресурсів АСK висхідної лінії зв'язку для одного або більше UE з постійними призначеннями ресурсів та одного або більше UE, які плануються за допомогою відповідних каналів керування. 5. Спосіб за п. 4, в якому виділення містить створення першого пулу ресурсів для ресурсів АСK висхідної лінії зв'язку для одного або більше перших UE і другого пулу ресурсів для ресурсів АСK 2 (19) 1 3 індексують ресурси АСK висхідної лінії зв'язку в загальному пулі ресурсів АСK висхідної лінії зв'язку. 11. Спосіб за п. 10, який додатково містить призначення ресурсів АСK висхідної лінії зв'язку на друге UE, яке планується каналом керування щонайменше частково за допомогою передачі індексу каналу керування, який підтримується у другому наборі індексів, на друге UE. 12. Спосіб за п. 10, який додатково містить призначення ресурсів АСK висхідної лінії зв'язку на перше UE з постійним призначенням ресурсів щонайменше частково за допомогою вибору ресурсів АСK висхідної лінії зв'язку із загального пулу ресурсів АСK висхідної лінії зв'язку, які мають індекс, що відповідає індексу постійного призначення ресурсів на перше UE, зміщеному на величину ресурсів АСK висхідної лінії зв'язку, призначених на одне або більше других UE. 13. Спосіб за п. 10, який додатково містить призначення ресурсів АСK висхідної лінії зв'язку на друге UE, яке планується каналом керування, щонайменше частково за допомогою передачі на друге UE індексу каналу керування, який підтримується у другому наборі індексів, і зі зміщенням, яке визначається кількістю ресурсів АСK висхідної лінії зв'язку, призначених на одне або більше перших UE. 14. Спосіб за п. 10, який додатково містить призначення ресурсів АСK висхідної лінії зв'язку на перше UE з постійним призначенням ресурсів щонайменше частково за допомогою вибору ресурсів АСK висхідної лінії зв'язку із загального пулу ресурсів АСK висхідної лінії зв'язку, які мають індекс, що відповідає індексу постійного призначення ресурсів на перше UE. 15. Пристрій бездротового зв'язку, який містить: пам'ять, яка зберігає дані, які належать до бездротового термінала, для якого повинні постійно призначатися ресурси зв'язку, і набору ресурсів підтвердження (АСK); і процесор, сконфігурований для вибору ресурсів АСK, для використання бездротовим терміналом, з набору ресурсів АСK і для передачі постійного призначення ресурсів зв'язку низхідної лінії зв'язку і явного призначення вибраних ресурсів АСK на бездротовий термінал. 16. Пристрій бездротового зв'язку за п. 15, в якому процесор додатково сконфігурований для передачі явного призначення вибраних ресурсів АСK по каналу керування низхідної лінії зв'язку за допомогою сигналізації рівня 2 (L2). 17. Пристрій бездротового зв'язку за п. 15, в якому процесор додатково сконфігурований для передачі явного призначення вибраних ресурсів АСК в повідомленні по каналу даних низхідної лінії зв'язку за допомогою сигналізації рівня 3 (L3). 18. Пристрій бездротового зв'язку за п. 15, в якому процесор додатково сконфігурований для виділення ресурсів АСK з набору ресурсів АСK для одного або більше перших бездротових терміналів з одним або більше постійними призначеннями ресурсів і одного або більше других бездротових терміналів, які встановлюють зв'язок, коли заплановані по одному або більше каналах керування. 97520 4 19. Пристрій бездротового зв'язку за п. 18, в якому процесор додатково сконфігурований для виділення першого набору ресурсів АСK для одного або більше перших бездротових терміналів і другого набору ресурсів АСK для одного або більше других бездротових терміналів. 20. Пристрій бездротового зв'язку за п. 19, в якому процесор додатково сконфігурований для індексування одного або більше постійних призначень ресурсів одному або більше першим бездротовим терміналам, для індексування одного або більше каналів керування, що використовуються для планування одного або більше других бездротових терміналів, для підтримки індексів для першого набору ресурсів АСK і другого набору ресурсів АСK, для призначення ресурсів АСK першому бездротовому терміналу щонайменше частково за допомогою узгодження індексу каналу постійного призначення ресурсів, асоційованого з першим бездротовим терміналом, з індексом в першому наборі ресурсів АСK, і для призначення ресурсів АСK другому бездротовому терміналу щонайменше частково за допомогою узгодження індексу каналу керування для другого бездротового пристрою з індексом у другому наборі ресурсів АСK. 21. Пристрій бездротового зв'язку за п. 18, в якому процесор додатково сконфігурований для виділення спільно використовуваного набору ресурсів АСK для одного або більше перших бездротових терміналів і одного або більше других бездротових терміналів. 22. Пристрій бездротового зв'язку за п. 21, в якому процесор додатково сконфігурований для індексування одного або більше постійних призначень ресурсів одному або більше першим бездротовим терміналам, для індексування одного або більше каналів керування, що використовуються для планування одного або більше других бездротових терміналів, і для підтримки індексів для спільно використовуваного набору ресурсів АСK. 23. Пристрій бездротового зв'язку за п. 22, в якому пам'ять додатково зберігає дані, які належать до другого бездротового термінала, який встановлює зв'язок згідно з планом, що поставляється каналом керування. 24. Пристрій бездротового зв'язку за п. 22, в якому пам'ять додатково зберігає дані, які належать до першого бездротового термінала з постійним призначенням ресурсів і деякої кількості других бездротових терміналів, які плануються за допомогою каналів керування, і в якому процесор додатково сконфігурований для вибору ресурсів АСK для першого бездротового термінала зі спільно використовуваного набору ресурсів АСK, основаного на індексі постійного призначення ресурсів першому бездротовому терміналу і кількості других бездротових терміналів. 25. Пристрій бездротового зв'язку за п. 22, в якому пам'ять додатково зберігає дані, які належать до другого бездротового термінала, який встановлює зв'язок згідно з планом, передбаченим каналом керування, і кількості перших бездротових терміналів, які мають постійні призначення ресурсів, і в якому процесор додатково сконфігурований для 5 97520 6 передачі кількості перших бездротових терміналів на другий бездротовий термінал. 26. Пристрій бездротового зв'язку за п. 22, в якому пам'ять додатково зберігає дані, які належать до першого бездротового термінала з постійним призначенням ресурсів, і в якому процесор додатково сконфігурований для вибору ресурсів АСK для першого бездротового термінала зі спільно використовуваного набору ресурсів АСK, і для явного сигналізування індикації вибраних ресурсів АСK першому бездротовому терміналу. 27. Пристрій, який сприяє виділенню ресурсів підтвердження в системі бездротового зв'язку, який містить: засіб для ідентифікації ресурсів підтвердження для термінала доступу, на який повинне передаватися постійне призначення ресурсів зв'язку; і засіб для передачі явного призначення ідентифікованих ресурсів підтвердження на термінал доступу з постійним призначенням ресурсів зв'язку. 28. Пристрій за п. 27, який додатково містить: засіб для виділення ресурсів підтвердження для термінала доступу з постійним призначенням ресурсів зв'язку з першого пулу ресурсів; і засіб для виділення ресурсів підтвердження для планованого термінала доступу з другого пулу ресурсів. 29. Пристрій за п. 27, який додатково містить: засіб для виділення ресурсів підтвердження для термінала доступу з постійним призначенням ресурсів зв'язку і планованого термінала доступу із загального пулу ресурсів. 30. Носій, що читається комп'ютером, який містить: машинну програму, щоб змусити комп'ютер виділяти ресурси підтвердження (АСK) для користувача з постійним призначенням ресурсів в системі бездротового зв'язку; і машинну програму, щоб змусити комп'ютер надсилати явне призначення для виділених ресурсів АСK, і постійне призначення ресурсів користувачу. 31. Носій, що читається комп'ютером, за п. 30, в якому машинна програма, щоб змусити комп'ютер виділяти ресурси АСK для користувача в системі бездротового зв'язку, містить машинну програму, щоб змусити комп'ютер виділити ресурси АСK для користувача з постійним призначенням ресурсів з першого пулу ресурсів, який відділений від другого пулу ресурсів, що використовується для виділення ресурсів АСK для користувачів з планованими ресурсами зв'язку. 32. Носій, що читається комп'ютером, за п. 30, в якому машинна програма, щоб змусити комп'ютер виділити ресурси АСK для користувача в системі бездротового зв'язку, містить машинну програму, щоб змусити комп'ютер виділити ресурси АСK для користувача з постійним призначенням ресурсів із загального пулу ресурсів, який використовується для виділення ресурсів АСK для користувачів з постійно призначеними ресурсами і користувачів з планованими ресурсами. 33. Інтегральна схема, яка виконує команди, що виконуються комп'ютером, для координування ресурсів для передачі підтвердження (АСK) висхідної лінії зв'язку, команди містять: визначення, щоб ресурси для передачі АСK висхідної лінії зв'язку для користувацького обладнання (UE) були постійно призначеними ресурсами зв'язку низхідної лінії зв'язку; і відправлення призначення визначених ресурсів АСK на UE, і постійного призначення для ресурсів зв'язку низхідної лінії зв'язку на UE. 34. Інтегральна схема за п. 33, при цьому команди додатково містять: ідентифікацію першого пулу ресурсів для передачі АСK висхідної лінії зв'язку, що відповідає одному або більше першим UE, з одним або більше постійними призначеннями ресурсів; і ідентифікацію другого пулу ресурсів для передачі АСK висхідної лінії зв'язку, що відповідає одному або більше другим UE, які застосовують плановані ресурси. 35. Інтегральна схема за п. 33, при цьому команди додатково містять ідентифікацію загального пулу ресурсів для передачі АСK висхідної лінії зв'язку, що відповідає одному або більше першим UE, з одним або більше постійними призначеннями ресурсів і одному або більше другим UE, які застосовують плановані ресурси зв'язку низхідної лінії зв'язку. Перехресне посилання Ця заявка заявляє пріоритет за попередньою заявкою 60/916231 на видачу патенту США, зареєстрованою 4 травня 2007 року та озаглавленою «A METHOD AND APPARATUS FOR ALLOCATING UL ACK» («СПОСІБ ТА ПРИСТРІЙ ДЛЯ ПРИЗНАЧЕННЯ ПІДТВЕРДЖЕННЯ ВИСХІДНОЇ ЛІНІЇ ЗВ'ЯЗКУ»), вся повнота якої включена в матеріали даної заявки за допомогою посилання. Рівень техніки I. Галузь техніки Дане розкриття загалом стосується бездротового зв'язку, а більш точно, технологій для призначення ресурсів у системі бездротового зв'язку. II. Рівень техніки Системи бездротового зв'язку широко застосовуються для надання різних послуг зв'язку; наприклад, голосові, відео, пакетних даних, широкомовні, і послуги обміну повідомленнями можуть надаватися через такі системи бездротового зв'язку. Ці системи можуть бути системами множинного доступу, які здатні до підтримки зв'язку для численних терміналів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA) і системи множинного дос 7 тупу з ортогональним частотним розділенням каналів (OFDMA). Звичайно, системи бездротового зв'язку множинного доступу можуть одночасно підтримувати зв'язок для численних бездротових терміналів. У такій системі, кожний термінал може встановлювати зв'язок з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) відноситься до лінії зв'язку з базових станцій на термінали, а зворотна лінія зв'язку (або висхідна лінія зв'язку) відноситься до лінії зв'язку з терміналів на базові станції. Ця лінія зв'язку може встановлюватися через систему з одним входом та одним виходом (SISO), багатьма входами та одним виходом (MISO) або багатьма входами і багатьма виходами (МІМО). Зв'язок низхідної лінії зв'язку в системі бездротового зв'язку може здійснюватися Node В (Вузлом В) або точкою доступу за допомогою інформації на користувацьке обладнання (UE) або термінал. У відповідь на інформацію, на UE по низхідній лінії зв'язку, UE може відповідати підтвердженням (АСК) на Node В по висхідній лінії зв'язку з використанням ресурсів АСК, призначених UE Node В. Однак, традиційно, призначення ресурсів АСК в системі бездротового зв'язку спричиняло за собою значні непродуктивні витрати. Наприклад, існуючі методики передбачають, що ресурси АСК висхідної лінії зв'язку можуть розподілятися в ресурси зв'язку низхідної лінії зв'язку, але ця методика вимагає надмірних втрат, якщо відносно мала кількість UE використовує значну частину ресурсів низхідної лінії зв'язку. Як альтернатива, інші існуючі методики для призначення ресурсів АСК включають в себе розподіл таких ресурсів у канали керування, що використовуються для встановлення зв'язку з відповідними UE. Однак, ця методика неефективна для UE, які не використовують канал керування для встановлення зв'язку з Node В, таких як UE, що встановлюють зв'язок відповідно до постійного призначення ресурсів. Додаткові складності виникають, коли постійно призначені UE працюють в системі з UE, які покладаються на відповідні канали керування для своїх функціональних можливостей зв'язку. Таким чином, є необхідність в методиках з невеликими непродуктивними витратами для призначення АСК, які підтримують UE, які встановлюють зв'язок на основі постійних призначень ресурсів. Сутність винаходу Подальше представляє спрощений короткий виклад різних аспектів заявленого предмета винаходу, для того щоб забезпечити базове розуміння таких аспектів. Цей короткий виклад не є вичерпним оглядом всіх розглянутих аспектів, і не призначений ні для ідентифікації ключових або критичних елементів, ні для встановлення меж обсягу таких аспектів. Його єдина мета полягає в тому, щоб представити деякі ідеї розкритих аспектів у спрощеному вигляді, як вступ в більш докладний опис, який представлений пізніше. Згідно з аспектом, в матеріалах даної заявки описаний спосіб для призначення ресурсів підтвердження (АСК) висхідної лінії зв'язку для користу 97520 8 вацького обладнання (UE) в системі бездротового зв'язку. Спосіб може містити ідентифікацію UE, для якого повинне бути створене постійне призначення ресурсів зв'язку; ідентифікацію ресурсів АСК висхідної лінії зв'язку для використання ідентифікованим UE; і передачу призначення ідентифікованих ресурсів АСК висхідної лінії зв'язку з постійним призначенням ресурсів зв'язку на UE. Ще один аспект стосується пристрою бездротового зв'язку, який може містити пам'ять, яка зберігає дані, що належать до бездротового термінала, для якого повинні постійно призначатися ресурси зв'язку, і набору ресурсів АСК. Пристрій бездротового зв'язку додатково може містити процесор, сконфігурований для вибору ресурсів АСК, які повинні використовуватися бездротовим терміналом, з набору ресурсів АСК і для передачі згрупованого постійного призначення ресурсів зв'язку низхідної лінії зв'язку і вибраних ресурсів АСК на бездротовий термінал. Ще один інший аспект стосується пристрою, який сприяє призначенню ресурсів підтвердження в системі бездротового зв'язку. Пристрій може містити засіб для ідентифікації ресурсів підтвердження для термінала доступу, на який повинно передаватися постійне призначення ресурсів зв'язку, і засіб для передачі явного призначення ідентифікованих ресурсів підтвердження на термінал доступу з постійним призначенням ресурсів зв'язку. Ще один інший аспект стосується носія, що зчитується комп'ютером, який може містити машинну програму, щоб змусити комп'ютер виділити ресурси АСК для користувача в системі бездротового зв'язку, і машинну програму, щоб змусити комп'ютер згрупувати призначення для виділених ресурсів АСК з постійним призначенням ресурсів для користувача. Додатковий аспект стосується інтегральної схеми, яка виконує машинно-виконувані команди для координування ресурсів для передачі АСК висхідної лінії зв'язку. Команди можуть містити ідентифікацію одного або більше пулів ресурсів для передачі АСК висхідної лінії зв'язку; визначення ресурсів для передачі АСК висхідної лінії зв'язку для UE, щоб були постійно призначеними ресурсами зв'язку низхідної лінії зв'язку; і призначення визначених ресурсів АСК на UE в постійному призначенні для ресурсів зв'язку низхідної лінії зв'язку. Згідно з ще одним аспектом, в матеріалах даної заявки описаний спосіб для ідентифікації виділених ресурсів підтвердження в системі бездротового зв'язку. Спосіб може містити прийом індексу серед інформації, прийнятої з Node В; ідентифікацію зміщення серед інформації, прийнятої з Node В; і конфігурування передачі підтвердження для використання ресурсів підтвердження в індексованому пулі підтвердження, які мають індекс, що відповідає прийнятому індексу плюс ідентифіковане зміщення. Згідно з ще одним іншим аспектом, в матеріалах даної заявки описаний пристрій бездротового зв'язку, який може містити пам'ять, яка зберігає дані, що відносяться до індексу і зміщення індексу, прийнятого з точки доступу. Пристрій бездротово 9 го зв'язку додатково може містити процесор, сконфігурований для складання індексу і зміщення індексу, щоб одержувати результуючий індекс, і для використання ресурсів підтвердження з виділеного набору ресурсів підтвердження, що відповідають результуючому індексу. Ще один аспект стосується пристрою, який сприяє визначенню ресурсів АСК висхідної лінії зв'язку для встановлення зв'язку з бездротовою точкою доступу. Пристрій може містити засіб для прийому індексу і деякої кількості постійно призначених користувачів серед інформації, прийнятої з бездротової точки доступу, і визначення ресурсів АСК висхідної лінії зв'язку для встановлення зв'язку з бездротовою точкою доступу щонайменше, частково, за допомогою ідентифікації ресурсів з пулу ресурсів, який має індекс, що відповідає прийнятому індексу плюс прийнята кількість постійно призначених користувачів. Ще один інший аспект стосується носія, що зчитується комп'ютером, який може містити машинну програму, щоб змусити комп'ютер ідентифікувати індекс, переданий Node В; машинну програму, щоб змусити комп'ютер ідентифікувати значення зміщення, передане Node В; машинну програму, щоб змусити комп'ютер змістити ідентифікований індекс на ідентифіковане значення зміщення, щоб створити зміщений індекс; і машинну програму, щоб змусити комп'ютер застосувати ресурси для передачі підтвердження щонайменше, частково, на основі зміщеного індексу. Додатковий аспект стосується інтегральної схеми, яка виконує машинно-виконувані команди для ідентифікації спектра радіочастот, виділеного для передачі АСК висхідної лінії зв'язку в системі бездротового зв'язку. Команди можуть містити прийом індексу, що відповідає виділеній підмножині спектра радіочастот; прийом інформації, що відноситься до постійних призначень ресурсів, присутніх в системі бездротового зв'язку; і зміщення прийнятого індексу на основі інформації, що відноситься до постійних призначень ресурсів в системі бездротового зв'язку, щоб одержати індекс, що відповідає призначеній підмножині спектра радіочастот для передачі АСК висхідної лінії зв'язку. Для досягнення вищевикладених і зв'язаних цілей, один або більше аспектів заявленого предмета винаходу містять ознаки, повністю описані надалі і конкретно вказані в формулі винаходи. Подальший опис і прикладені креслення детально викладають деякі ілюстративні аспекти заявленого предмета винаходу. Ці аспекти, однак, є такими, що вказують лише на декілька різних способів, якими можуть застосовуватися принципи заявленого предмета винаходу. Крім того, розкриті аспекти припускаються такими, що включають в себе всі такі аспекти та їх еквіваленти. Короткий опис креслень Фіг. 1 ілюструє систему бездротового зв'язку множинного доступу відповідно до різних аспектів, викладених в матеріалах даної заявки. Фіг. 2 ілюструє приклад встановлення зв'язку, яке може здійснюватися в межах системи бездротового зв'язку відповідно до різних аспектів. 97520 10 Фіг. 3 ілюструє зразкову методику виділення ресурсів підтвердження відповідно до різних аспектів. Фіг. 4 ілюструє приклад встановлення зв'язку, який може здійснюватися в межах системи бездротового зв'язку відповідно до різних аспектів. Фіг. 5-7 ілюструють зразкові методики виділення ресурсів підтвердження відповідно до різних аспектів. Фіг. 8 - блок-схема методології для виділення ресурсів підтвердження для користувача з постійним призначенням ресурсів. Фіг. 9-10 - блок-схеми методологій для призначення ресурсів підтвердження терміналам, що використовують постійні призначення ресурсів, і терміналам, що використовують ресурси, які плануються. Фіг. 11 - блок-схема методології для визначення ресурсів підтвердження на основі інформації, прийнятої з Node В. Фіг. 12 - структурна схема, що ілюструє зразкову систему бездротового зв'язку, в якій можуть функціонувати аспекти, описані в матеріалах даної заявки. Фіг. 13 - структурна схема системи, яка координує виділення ресурсів підтвердження висхідної лінії зв'язку відповідно до різних аспектів. Фіг. 14 - структурна схема системи, яка координує ідентифікацію ресурсів підтвердження і передачу на них відповідно до різних аспектів. Фіг. 15 - структурна схема пристрою, який сприяє виділенню ресурсів для передачі підтвердження. Фіг. 16 - структурна схема пристрою, який сприяє визначенню ресурсів, які повинні використовуватися для передачі підтвердження, з прийнятої індексної інформації. Докладний опис Різні аспекти заявленого предмета винаходу далі описані з посиланням на креслення, на яких однакові номери посилань використовуються для вказівки посиланням на ідентичні елементи. У подальшому описі, для цілей пояснення, численні специфічні деталі викладені для того, щоб забезпечити вичерпне розуміння одного або більше аспектів. Однак, може бути очевидно, що такий аспект(и) може бути здійснений на практиці без цих специфічних деталей. В інших випадках, широко відомі конструкції та апарати показані у вигляді структурної схеми для того, щоб полегшити опис одного або більше аспектів. Терміни «компонент», «модуль», «система», і тому подібні, що використовуються в цій заявці, призначені для позначення зв'язаного з комп'ютером об'єкта, апаратних засобів, апаратно реалізованого програмного забезпечення, комбінації апаратних засобів і програмного забезпечення, програмного забезпечення, або програмного забезпечення під час виконання. Наприклад, компонент може бути, але не обмежуючись цим, процесом, що працює на процесорі; інтегральною схемою; об'єктом; файлом, що виконується; потоком керування; програмою і/або комп'ютером. Як ілюстрація, як додаток, що працює на обчислювальному пристрої, так і обчислювальний пристрій, 11 можуть бути компонентом. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Додатково, ці компоненти можуть приводитися у виконання з різних носіїв, що зчитуються комп'ютером, які містять різні структури даних, що зберігаються на них. Компоненти можуть встановлювати зв'язок за допомогою локальних і/або віддалених процесів, такий як відповідно до сигналу, що містить один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі, і/або через мережу, таку як мережа Інтернет, з іншими системами за допомогою сигналу). Більше того, різні аспекти описані в матеріалах даної заявки в зв'язку з бездротовим терміналом і/або базовою станцією. Бездротовий термінал може відноситися до пристрою, що передбачає можливість мовної і/або інформаційної можливості з'єднання для користувача. Бездротовий термінал може бути приєднаний до обчислювального пристрою, такого як портативний комп'ютер або настільний комп'ютер, або він може бути самостійним пристроєм, таким як персональний цифровий помічник (PDA). Бездротовий термінал також може називатися системою, абонентським вузлом, мобільною станцією, мобільним пристроєм, віддаленою станцією, точкою доступу, віддаленим терміналом, терміналом доступу, користувацьким терміналом, агентом користувача, користувацьким пристроєм або користувацьким обладнанням. Бездротовий термінал може бути абонентською станцією, бездротовим пристроєм, стільниковим телефоном, телефоном PCS (персональної системи зв'язку), безшнуровим телефоном, телефоном протоколу ініціації сеансу (SIP), станцією бездротового абонентського шлейфа (WLL), персональним цифровим помічником (PDA), кишеньковим пристроєм, що має можливість бездротового з'єднання, або іншим пристроєм обробки, приєднаним до модему бездротового зв'язку. Базова станція (наприклад, точка доступу) може відноситися до пристрою в мережі доступу, який встановлює зв'язок через радіоінтерфейс, протягом одного або більше секторів, з бездротовими терміналами. Базова станція може діяти як маршрутизатор між бездротовим терміналом і частиною мережі доступу, що залишилася, яка може включати в себе мережу міжмережного протоколу (IP), за допомогою перетворення прийнятих кадрів ефірного інтерфейсу в IP-пакети. Базова станція також координує керування атрибутами для радіоінтерфейсу. Більше того, різні аспекти або ознаки, описані в матеріалах даної заявки, можуть бути реалізовані як спосіб, пристрій або вироби з використанням стандартних методик програмування і/або проектування. Термін «виріб», як такий, що використовується в матеріалах даної заявки, припускається таким, що охоплює комп'ютерну програму, доступну з будь-якого пристрою, носія або середовища, що зчитується комп'ютером. Наприклад, носії, що зчитуються комп'ютером, можуть включати в себе, 97520 12 але не обмежуючись, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий магнітний диск, магнітні стрічки ...), оптичні диски (наприклад, компакт диск (CD), цифровий багатофункціональний диск (DVD) ...), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, карту пам'яті, кнопковий орган керування ...). Різні методики, описані в матеріалах даної заявки, можуть використовуватися для різних систем бездротового зв'язку, таких як системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA), системи FDMA на одиночній несучій (SC-FDMA), і інші такі системи. Терміни «система» і «мережа» в матеріалах даної заявки часто використовуються взаємозамінно. Система CDMA може реалізовувати технологію радіозв'язку, таку як універсальний наземний радіодоступ (UTRA), CDMA2000, тощо. UTRA включає в себе широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Додатково, CDMA2000 покриває стандарти IS-2000, IS-95 та IS-856. Система TDMA може реалізовувати технологію радіозв'язку, таку як, глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати технологію радіозв'язку, таку як розвинений UTRA (EUTRA), надширокосмуговий мобільний зв'язок (UMB), стандарт IEEE 802.11 (Wi-Fi), стандарт IEEE 802.16 (WiMAX), стандарт IEEE 802.20, FlashOFDM®, тощо. UTRA та E-UTRA є частиною Універсальної системи мобільних телекомунікацій (UMTS). Довгостроковий розвиток (LTE) 3GPP (Проекту партнерства 3-ого покоління) є планованим випуском UMTS, який використовує E-UTRA, який застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE та GSM описані в документах від організації, що іменується «Проект партнерства 3-ого покоління» (3GPP). Крім того, CDMA2000 та UMB описані в документах від організації, що іменується «Проект 2 партнерства 3-ого покоління» (3GPP2). Різні аспекти будуть представлені в елементах системи, які можуть включати в себе деяку кількість пристроїв, компонентів, модулів, і тому подібного. Повинне бути зрозуміло і прийнято до уваги, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі, тощо і/або можуть не включати всі з пристроїв, компонентів, модулів, тощо, обговорених в зв'язку з фігурами. Комбінація цих підходів також може використовуватися. Далі, з посиланням на креслення, фіг. 1 - ілюстрація системи бездротового зв'язку множинного доступу відповідно до різних аспектів. В одному з прикладів, точка 100 доступу (АР) включає в себе множинні групи антен. Як проілюстровано на фіг. 1, одна група антен може включати в себе антени 104 та 106, інша може включати в себе антени 108 та 110, а ще одна може включати в себе антени 112 та 114. Хоча тільки дві антени показані на фіг. 1 для кожної групи антен, повинно братися до ува 13 ги, що більша або менша кількість антен може використовуватися для кожної групи антен. У ще одному прикладі, термінал 116 доступу (AT) може бути на зв'язку з антенами 112 та 114, де антени 112 та 114 передають інформацію на термінал 116 доступу по прямій лінії 120 зв'язку і приймають інформацію з термінала 116 доступу по зворотній лінії 118 зв'язку. Додатково і/або як альтернатива, термінал 122 доступу може бути на зв'язку з антенами 104 та 106, де антени 104 та 106 передають інформацію на термінал 122 доступу по прямій лінії 126 зв'язку і приймають інформацію з термінала 122 доступу по зворотній лінії 124 зв'язку. У системі дуплекса з частотним розділенням каналів (FDD), лінії 118, 120, 124 та 126 зв'язку можуть використовувати різні частоти для встановлення зв'язку. Наприклад, пряма лінія 120 зв'язку може використовувати іншу частоту, ніж та, що використовується зворотною лінією 118 зв'язку. Кожна група антен і/або зона, в якій вони призначені для встановлення зв'язку, можуть відноситися до сектора точки доступу. Відповідно до одного з аспектів, групи антен можуть бути призначені для встановлення зв'язку з терміналами доступу в секторі зон, що покриваються точкою 100 доступу. При встановленні зв'язку по прямих лініях 120 та 126 зв'язку, передавальні антени точки 100 доступу можуть застосовувати формування діаграми спрямованості, для того щоб поліпшити відношення сигнал/шум прямих ліній зв'язку для різних терміналів 116 та 122 доступу. До того ж, точка доступу, що використовує формування діаграми спрямованості для передачі на термінали доступу, невпорядковано розкидані по її зоні покриття, викликає менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що передає через єдину антену на всі свої термінали доступу. Точка доступу, наприклад точка 100 доступу, може бути стаціонарною станцією, що використовується для встановлення зв'язку з терміналами і, також, може відноситися до базової станції, Node В, мережі доступу, і/або іншої підходящої термінології. Додатково, термінал доступу, наприклад, термінал 116 або 122 доступу, також може відноситися до мобільного термінала, користувацького обладнання (UE), пристрою бездротового зв'язку, термінала, бездротового термінала, і/або іншої підходящої термінології. Фіг.2 - послідовність структурних схем 202 та 204, які ілюструють приклади встановлення зв'язку, яке може здійснюватися в межах системи бездротового зв'язку відповідно до різних аспектів, описаних в матеріалах даної заявки. В одному з прикладів, система бездротового зв'язку, проілюстрована структурними схемами 202 та 204, включає в себе точку 210 доступу (АР) і термінал 220 доступу (AT). АР 210 та AT 220 можуть встановлювати зв'язок по прямій і зворотній лініях зв'язку, як відповідно проілюстровано структурними схемами 202 та 204. Як використовується тут і звичайно в даній галузі техніки, пряма лінія зв'язку (або низхідна лінія зв'язку) відноситься до лінії зв'язку з АР на AT, а зворотна лінія зв'язку (або висхідна лінія зв'язку) відноситься до лінії зв'язку з 97520 14 AT на АР. Додатково, повинно братися до уваги, що, незважаючи на те, що схеми 202 та 204 ілюструють встановлення зв'язку між одиночною АР 210 та одиночним AT 220, встановлення зв'язку, яке проілюстроване схемами 202 та 204, може здійснюватися між будь-якою підходящою кількістю АР 210 і/або AT 220. Відповідно до одного з аспектів, схема 202 ілюструє передачу низхідної лінії зв'язку з АР 210 на AT 220. Як проілюстровано схемою 202, АР 210 може передавати дані, керуючу сигналізацію і/або іншу підходящу інформацію на AT 220 по низхідній лінії зв'язку. Крім того, АР 210 може передавати призначення для ресурсів підтвердження (АСК), для використання за допомогою AT 220 у висхідній лінії зв'язку, у відповідь на відповідну інформацію, передану АР 210 по низхідній лінії зв'язку. В одному з прикладів, призначення ресурсів АСК може бути відправлене за допомогою АР 210 в загальному інтервалі часу з відповідною інформацією або в іншому інтервалі часу. Додатково і/або як альтернатива, ресурси АСК висхідної лінії зв'язку можуть призначатися явним чином прив'язанням до відповідного індексу фізичного каналу керування низхідної лінії зв'язку (PDCCH), який може бути першим елементом каналу керування (ССЕ), що застосовується PDCCH. На основі призначення АСК, прийнятого по низхідній лінії зв'язку, як проілюстровано схемою 202, AT 220 потім може передавати АСК назад на АР 210 по висхідній лінії зв'язку у відповідь на інформацію, повідомлену на AT 220 по низхідній лінії зв'язку, як проілюстровано схемою 204. АСК, переданий від AT 220, може бути підтвердженням успішно прийнятої інформації, вказівкою, що інформація не була прийнята успішно (наприклад, негативним АСК або NACK), і/або будь-якою іншою належною ознакою. Відповідно до одного з аспектів, система, проілюстрована схемами 202-204, може використовувати ортогоналізовану висхідну лінію зв'язку, за умови щоб встановлення зв'язку із боку AT 220 по висхідній лінії зв'язку здійснювалися на зумовлених і заздалегідь виділених ресурсах. В одному з прикладів, АР 210 може виділяти ресурси для використання за допомогою AT 220 у висхідній лінії зв'язку і передавати призначення цих виділених ресурсів на AT 220, як проілюстровано схемою 202. В одному з прикладів, ресурси, виділені за допомогою АР 210, можуть займати зумовлену частину спектра радіочастот, що використовується асоційованою системою зв'язку. Додатково і/або як альтернатива, численним AT 220 можуть бути призначені ресурси, що займають одну і ту саму частину частотного спектра. У такому прикладі, технології, такі як CDMA, можуть використовуватися для сприяння унікальній ідентифікації сигналів, що передаються численними AT 220, із загальної частини спектра радіочастот. Відповідно до ще одного аспекту, ресурси АСК призначені за допомогою АР 210 для використання з боку AT 220, можуть виділятися різними способами. Наприклад, ресурси АСК можуть виділятися виконанням розподілу з віртуальних ресурсів низхідної лінії зв'язку в ресурси АСК висхідної лінії 15 зв'язку, як показано схемою 300 на фіг.3. Як ілюструє схема 300, ресурси, які повинні бути призначені для відправки АСК в даному AT, можуть розподілятися в один або більше відповідних блоків ресурсів (RB), в яких інформація повідомляється на AT по низхідній лінії зв'язку. Як додатково ілюструє схема 300, розподіл віртуальних ресурсів низхідної лінії зв'язку в ресурси АСК висхідної лінії зв'язку може викликати на себе непродуктивні витрати, які дорівнюють кількості RB, що використовуються асоційованою системою зв'язку, поділеному на мінімальну кількість RB, які можуть бути виділені на передачу. Таким чином, в окремому необмежуючому прикладі за схемою 300, відповідні блоки ресурсів, що відповідають одній передачі АСК, можуть розподілятися у відповідні набори RB, виділені для передачі по низхідній лінії зв'язку. На основі цього асоціативного зв'язку між ресурсами низхідної лінії зв'язку і ресурсами АСК висхідної лінії зв'язку, призначення ресурсів АСК може здійснюватися явним чином, за допомогою надання інформації, що відноситься до зв'язаних RB низхідної лінії зв'язку. Однак, може бути прийнято до уваги, що розподіл, проілюстрований схемою 300, вимагає значної кількості непродуктивних витрат ресурсів. Як приклад, у випадку, в якому єдиний користувач наділений повною смугою пропускання асоційованої системи зв'язку, користувачеві також можуть бути виділені ресурси АСК, що відповідають кожній групі RB в смузі пропускання системи. Однак, повинно братися до уваги, що одиночний АСК, виділений користувачеві, був би достатнім у такому випадку, тим самим, роблячи будь-які виділені ресурси АСК, що залишилися, надмірними і необов'язковими. Крім того, повинно братися до уваги, що, у випадку множинного доступу з просторовим розділенням каналів (SDMA) низхідної лінії зв'язку, численні користувачі можуть спільно використовувати один і той самий набір RB. Якщо виділені ресурси АСК, що відповідають RB, то численні користувачі можуть намагатися передавати інформацію АСК на одному і тому самому наборі ресурсів, тим самим, викликаючи колізії. Внаслідок цього спостереження, інші схеми виділення АСК були розроблені в спробі скоротити кількість непродуктивних витрат, асоційованих з ресурсами АСК, призначеними відповідним користувачам. В одному з таких прикладів, ресурси АСК виділяються за допомогою розподілу відповідних ресурсів АСК в канали керування низхідної лінії зв'язку, що використовуються для планування ресурсів зв'язку для відповідних користувачів. Призначення ресурсів АСК, як проілюстровано схемою 202 на фіг. 2, в такому випадку, може передаватися на основі каналу керування, запланованого для конкретного AT 220. В одному з прикладів, канали керування використовуються для забезпечення інформації, для сприяння відведенню ресурсів передачі, ідентифікації схем модуляції і/або кодування, що застосовуються для передачі, і тому подібного. Таким чином відповідні користувачі в системі бездротового зв'язку звичайно вимагають всього лише одного каналу керування. З цієї причини, за допомогою розподілу ресурсів АСК в ка 97520 16 нали керування, непродуктивні витрати АСК, можуть бути зменшені в порівнянні з розподілом, проілюстрованим схемою 300, гарантуванням, що конкретний користувач приймає тільки один АСК в нормальних умовах. Крім того, розподіл ресурсів АСК у відповідні канали керування і призначення різних користувачів на різні канали керування можуть додатково вирішувати проблеми колізій, зазначені вище по відношенню до SDMA. Незважаючи на те, що може бути видно, що виділення ресурсів АСК, основане на розподілі каналу керування, скорочує непродуктивні витрати в порівнянні з розподілом основаним на ресурсах, однак, додатково може бути взяте до уваги, що розподіл АСК каналу керування є неефективним для користувачів, які працюють згідно з постійним призначенням («призначенням без керування») ресурсів. Приклад зв'язку між Node В 410 та UE 420 відповідно до постійного призначення ресурсів проілюстрований схемами 402-404 на фіг. 4. В одному з прикладів, зв'язок відповідно до постійного призначення ресурсів ініціалізується, як проілюстровано на схемі 402, при цьому, постійне призначення передається на UE 420. Як використовується на фіг. 4, UE 420 позначене як «постійне UE» внаслідок тієї обставини, що воно приймає постійне призначення ресурсів. Постійне призначення, як проілюстровано схемою 402, може визначати ресурси, які можуть використовуватися постійним UE 420 для зв'язку по низхідній лінії зв'язку після призначення. Крім того, постійне призначення може використовуватися протягом зумовленої тривалості (наприклад, тривалість у часі, кількості кадрів, тощо) або доти, доки не забезпечене нове постійне призначення. В одному з прикладів, постійне призначення може передаватися на UE 420 за допомогою сигналізації рівня 2 (L2), сигналізації рівня 3 (L3), або тому подібного. Як тільки встановлене постійне призначення ресурсів, то Node В 410 і постійне UE 420 згодом встановлюють зв'язок відповідно до постійного призначення, як проілюстровано схемою 404. В одному з прикладів, зв'язок між Node В 410 і постійним UE 420 може здійснюватися, не вимагаючи призначення ресурсів низхідної лінії зв'язку і/або передачі каналу керування в кожному підкадрі, як звичайно потрібно для зв'язку між Node В 410 та планованим UE 430, проілюстрованими на схемі 404, як порівняння. Відповідно до одного з аспектів, ресурси АСК можуть виділятися ефективним чином для постійних UE 420, як проілюстровано схемами 402-404, за допомогою явного призначення ресурсів АСК, які повинні використовуватися постійним UE 420, і постачання такого призначення в межах постійного призначення на UE 420 і/або до деякої міри подібно до асоційованого з таким постійним призначенням. Явне призначення ресурсів АСК може виконуватися різними способами. Наприклад, явне виділення ресурсів для передач АСК може здійснюватися за допомогою сигналізації L2 через канал керування, такий як фізичний канал керування низхідної лінії зв'язку (PDCCH), і/або будь-який інший підходящий канал L2. У такому прикладі, фізичні ресурси для передачі АСК можуть бути 17 призначені в постійному плануванні призначення всередині каналу керування. Відповідно до аспекту, здійснення призначення АСК таким чином може досягатися передачею індексу АСК висхідної лінії зв'язку або ідентифікатора в межах PDCCH і/або іншого каналу керування L2. У ще одному прикладі, явне виділення фізичних ресурсів для передач АСК висхідної лінії зв'язку може здійснюватися за допомогою сигналізації L3 через повідомлення по каналу даних, такому як фізичний канал низхідної лінії зв'язку (PDSCH), що спільно використовується, і/або будь-якому іншому підходящому каналу L3. У такому прикладі, фізичні ресурси для передачі АСК висхідної лінії зв'язку можуть бути призначені в постійному призначенні планування всередині каналу даних. Відповідно до одного з аспектів, передача призначення АСК через сигналізацію L2 або L3, як описано в прикладах, наведених вище, може здійснюватися групуванням постійного призначення ресурсів низхідної лінії зв'язку з виділенням висхідної лінії зв'язку для передачі АСК висхідної лінії зв'язку. Далі, з посиланням на фіг. 5-7, проілюстровані схеми виділення АСК відповідно до різних аспектів, передбачених в матеріалах даної заявки. Відповідно до одного з аспектів, накладні витрати ресурсів на службові сигнали або дані для каналів керування у висхідній лінії зв'язку, можуть бути передбачені в багаторазових кількостях мінімального розміру RB (наприклад, 180 кГц або 12 піднесучих). Канали керування висхідної лінії зв'язку, що використовують ці передбачені ресурси, можуть використовуватися для передачі АСК, а також для різних передач інших сигналів, таких як передача індикатора якості каналу (CQI), і тому подібне. В одному з прикладів, користувачі, піддані постійним призначенням ресурсів, можуть одержувати ресурси каналу керування для використання у висхідній лінії зв'язку відповідно до явного призначення таких ресурсів, як в цілому описано раніше. З іншого боку, ресурси каналу керування висхідної лінії зв'язку для планованих користувачів, можуть призначатися явним чином на основі каналів керування низхідної лінії зв'язку, що використовуються для передач відповідним планованим користувачам. Як результат, якщо система містить як постійних, так і планованих користувачів, може бути прийнято до уваги, що ресурси каналу керування, призначені цими різнорідними способами, потенційно можуть конфліктувати один з одним. Як результат, схема керування ресурсами може використовуватися відповідно до одного аспекту, щоб надати планованим і постійним призначенням можливість співіснувати в межах одного і того самого підкадру без перекриття і/або інших конфліктів один з одним. В одному з прикладів, безконфліктне виділення ресурсів АСК для постійних і планованих користувачів, досягається індексуванням фізичних ресурсів, виділених для передач АСК як для планованих, так і для постійних користувачів. За допомогою індексування ресурсів, Node В і/або користувачам, з якими Node В встановлює зв'язок, може бути дана можливість швидко видавати і/або визначати інформацію, необхідну для унікального 97520 18 встановлення фізичних ресурсів, які повинні використовуватися для передач АСК даним користувачем. Приклади технологій, які можуть використовуватися для індексації фізичних ресурсів для передачі АСК, наведені в подальшому описі. У першому прикладі, ресурси виділяються окремо для постійних передач і для планованих передач, за умови щоб ресурси для передач АСК не зазнавали спільного використання між двома типами користувачів. У другому прикладі, пул ресурсів для передачі АСК висхідної лінії зв'язку, спільно використовується для постійних і планованих передач, і індекс, що спільно використовується, формується для постійних і планованих користувачів. Обидва з цих прикладів більш детально описані, як викладено нижче. У подальшому описі, Np використовується для представлення кількості постійних призначень в інтервалі часу передачі (ТТІ), Ns використовується для представлення кількості планованих призначень в ТТІ, a Nt використовується для представлення загальної кількості призначень ресурсів в ТТІ, наприклад, Nt=Np+Ns. Фіг. 5 - схема 500, яка ілюструє перший приклад виділення ресурсів АСК, описаний вище. Як проілюстровано схемою 500, фізичні ресурси для передачі АСК висхідної лінії зв'язку для постійних призначень і планованих користувачів можуть виділятися роздільним чином. Більш точно, перший набір 510 фізичних ресурсів і другий набір 520 фізичних ресурсів для передачі АСК висхідної лінії зв'язку можуть відповідно виділятися для планованих користувачів і постійних користувачів, відповідно, за умови щоб набори 510 та 520 ресурсів не використовувалися спільно серед планованих користувачів і постійних користувачів. В одному з прикладів, набори 510 та 520 ресурсів можуть виділятися у відповідних RB, за умови щоб набори 510 та 520 ресурсів використовували повну ширину смуги пропускання своїх відповідних RB. Як альтернатива, набори 510 та 520 ресурсів можуть виділятися як окремі частини загального RB, наприклад, за умови щоб набір 510 ресурсів для планованих користувачів займав першу частину ресурсів АСК, а набір 520 ресурсів для постійних користувачів займав другу частину ресурсів АСК, або навпаки. Відповідно до одного з аспектів, призначення можуть здійснюватися з окремо виділених наборів 510 та 520 ресурсів відповідним користувачам за допомогою підтримки окремих індексів для планованих користувачів і постійних користувачів і призначення ресурсів АСК в наборі 510 або 520 ресурсів користувачеві на основі визначення, чи є користувач постійним або планованим, і відповідного індексу користувача. Як альтернатива, фіг. 6-7 містять відповідні схеми 600 та 700, які ілюструють другий приклад виділення ресурсів АСК, описаний вище, в якому ресурси АСК виділяються як загальний пул ресурсів. Може бути прийнято до уваги, що, на відміну від роздільного виділення ресурсів, проілюстрованого схемою 500, схеми 600 та 700 ілюструють технології, в яких єдиний набір ресурсів для передачі АСК висхідної лінії зв'язку спільно використовується між постійними призначеннями і планованими користувачами. В одному з варіантів 19 здійснення, загальний набір ресурсів АСК може виділятися як одне або більше RB, за умови щоб набір ресурсів використовував всю або частину смуги пропускання виділених RB. Відповідно до одного з аспектів, користувачі можуть призначатися на відповідні виділені ресурси АСК першим групуванням планованих користувачів і постійними користувачами в системі. На основі цього групування, ресурси АСК для планованих користувачів можуть використовувати першу частину виділеного набору ресурсів, а ресурси АСК для постійних користувачів можуть використовувати другу частину виділеного набору ресурсів, або навпаки, як проілюстровано схемами 600 та 700. Уніфікована схема індексування, в такому випадку, може застосовуватися до постійних і планованих користувачів для сприяння призначенню унікальних виділених ресурсів відповідним користувачам. В одному з прикладів, уніфіковане індексування може досягатися підтримкою окремих індексів для груп постійних і планованих користувачів і застосуванням зміщення до однієї з груп користувачів, що відповідає кількості користувачів в іншій групі користувачів. Ці та інші зразкові технології більш детально описані, як викладено нижче. Далі, з посиланням конкретно на фіг. 6, схемою 600 проілюстрований окремий приклад схеми планування ресурсів АСК, що спільно використовується, яка може використовуватися відповідно до різних аспектів. Як ілюструє схема 600, набір 610 фізичних ресурсів для передач АСК може спільно використовуватися між Np користувачами з постійними призначеннями і Ns (або Nt-Np) планованими користувачами. У прикладі, проілюстрованому схемою 600, користувачі групуються, за умови щоб постійні користувачі займали першу підмножину набору 610 ресурсів, а плановані користувачі, займали другу підмножину набору 610 ресурсів. Відповідно до одного з аспектів, користувачі можуть бути наділені індексом, на якому може бути основане призначення для відповідних ресурсів АСК. Як ілюструє схема 600, група Np постійних користувачів може займати перші ресурси АСК в наборі 610 ресурсів, що супроводжується групою планованих користувачів. Відповідно, може бути прийнято до уваги, що перші Np ресурсів АСК в наборі 610 ресурсів можуть бути постійними користувачами, що займаються, а ті подальші Nt-Np ресурсів АСК можуть бути планованими користувачами, що займаються. На основі цього зауваження, індексування може досягатися підтримкою окремих індексів для постійних користувачів і планованих користувачів і додаванням зміщення Np до індексів відповідних планованих користувачів. Таким чином, в одному з прикладів, постійні користувачі можуть займати ресурси АСК згідно із своїми відповідними індексами, а плановані користувачі займають відповідні наступні ресурси АСК згідно із своїми індексами, за умови щоб перші плановані користувачі займали перші ресурси АСК після Np-oгo постійного користувача, і так далі. В одному з прикладів, призначення для ресурсів АСК може явно здійснюватися на постійного 97520 20 користувача, на основі індексу користувача в зв'язку з постійним призначенням ресурсів на нього, як в цілому описано раніше. Додатково і/або як альтернатива, призначення АСК може здійснюватися явно на планованого користувача за допомогою постачання індексу відповідного користувача поряд із значенням Np користувачу (наприклад, через канал керування низхідної лінії зв'язку і/або інші підходящі лінію або канал зв'язку). Згодом, планований користувач може використовувати свій індекс і значення Np для визначення ресурсів АСК, призначених йому, наприклад, за допомогою складання індексу з Np, як проілюстровано на схемі 600. З посиланням на фіг.7, альтернативний окремий приклад схеми планування ресурсів АСК, що спільно використовується, проілюстрований схемою 700. Як ілюструє схема 700, набір 710 фізичних ресурсів для передач АСК може спільно використовуватися між Ns планованими користувачами і Np (або Nt-Ns) користувачами з постійними призначеннями. У прикладі, проілюстрованому схемою 700, користувачі групуються, за умови щоб плановані користувачі займали перші ресурси в наборі 710 ресурсів, а постійні користувачі займали ресурси, що залишилися, в наборі 710 ресурсів. Відповідно до одного з аспектів, користувачі можуть бути наділені індексом, на якому призначення відповідних ресурсів АСК може бути основане деяким чином, подібним до описаного вище по відношенню до схеми 600. Як ілюструє схема 700, перші Ns ресурсів АСК в наборі 710 ресурсів можуть бути планованими користувачами, що займаються, а наступні Nt-Ns ресурсів АСК можуть бути постійними користувачами, що займаються. На основі цього зауваження, окремі індекси можуть підтримуватися для планованих користувачів і постійних користувачів, і зміщення Ns може додаватися до відповідних індексів постійних користувачів, наприклад, за умови щоб перший постійний користувач займав ресурси, що йдуть безпосередньо за зайнятими Ns-им планованим користувачем. В одному з прикладів, призначення для ресурсів АСК може явно здійснюватися на користувача за допомогою постачання користувача індексом (наприклад, через канал керування низхідної лінії зв'язку і/або інші підходящі лінію або канал зв'язку), внаслідок чого, сприяючи використанню ресурсів АСК користувачем, що відповідає індексу користувача. Додатково і/або як альтернатива, призначення ресурсів АСК може явно здійснюватися на постійного користувача в зв'язку з постійним призначенням ресурсів на нього, як в цілому описано раніше, на основі індексу користувача. В одному з прикладів, індекс ресурсів АСК, які повинні бути призначені постійному користувачеві в наборі 710 ресурсів, може визначатися до призначення додаванням індексу постійного користувача до значення Ns, як проілюстровано на схемі 700. З посиланням на фіг. 8-11, проілюстровані узагальнені способи, які можуть використовуватися відповідно до різних аспектів, описаних в матеріалах даної заявки. Незважаючи на те, що, з метою спрощення пояснення, узагальнені способи пока 21 зані та описані як послідовність дій, повинно розумітися і братися до уваги, що узагальнені способи не обмежені порядком дій, оскільки деякі дії можуть, відповідно до одного або більше аспектів, здійснюватися в різних черговостях і/або одночасно з іншими діями з тих, які показані та описані в матеріалах даної заявки. Наприклад, фахівці в даній галузі техніки будуть розуміти і брати до уваги, що узагальнений спосіб, як альтернатива, міг би бути представлений як послідовність взаємозв'язаних станів або подій, таких якна діаграмі станів. Більше того, не всі проілюстровані дії можуть бути потрібні для реалізації узагальненого способу відповідно до одного або більше аспектів. З посиланням на фіг. 8, проілюстрований узагальнений спосіб 800 для виділення ресурсів підтвердження для користувача з постійним призначенням ресурсів (наприклад, постійного UE 420) в системі бездротового зв'язку (наприклад, системі 400). Повинно братися до уваги, що узагальнений спосіб 800, наприклад, може виконуватися Node В (наприклад, Node В 410) і/або будь-якою іншою підходящою мережною сутністю. Узагальнений спосіб 800 починається на етапі 802, на якому визначається UE, для якого повинне бути створене постійне призначення передачі ресурсів. В одному з прикладів, постійне призначення ресурсів ініціюється на етапі 802, щоб виділити ресурси зв'язку на кінцевий або нескінченний період часу, за умови щоб зв'язок через виділені ресурси міг здійснюватися, не вимагаючи використання каналу керування. Узагальнений спосіб 800 потім може продовжуватися до етапу 802, на якому ідентифікуються ресурси зв'язку і відповідні ресурси підтвердження висхідної лінії зв'язку для використання за допомогою UE, ідентифікованого на етапі 802. Ідентифікація ресурсів підтвердження, яка виконується на етапі 804, може успішно виконуватися, як проілюстрована схемами 500, 600 і/або 700, і/або будь-яким іншим підходящим чином. Після завершення дії, описаної на етапі 804, узагальнений спосіб 800 може завершуватися на етапі 806, на якому згруповане постійне призначення ресурсів зв'язку і ресурсів підтвердження висхідної лінії зв'язку, ідентифікованих на етапі 804, передається на UE, ідентифіковане на етапі 802. Відповідно до одного з аспектів, згруповане призначення ресурсів може передаватися на UE з використанням сигналізації L2, сигналізації L3 і/або будь-якого іншого підходящого засобу. Відповідно до іншого аспекту, за допомогою явного призначення ресурсів підтвердження цим чином, полегшується виділення ресурсів підтвердження, яке є більш ефективним, ніж основане на ресурсах виділення, проілюстроване раніше схемою 300, і яке може використовуватися UE, які не використовують канали керування для зв'язку. Фіг. 9 ілюструє узагальнений спосіб 800 для призначення ресурсів підтвердження для терміналів, що використовують постійні призначення ресурсів (наприклад, постійних UE 420), і терміналів, що використовують плановані ресурси (наприклад, планованих UE 430). Узагальнений спосіб 900, наприклад, може виконуватися базовою станцією і/або будь-якою іншою підходящою мережною сут 97520 22 ністю. Узагальнений спосіб 900 починається на етапі 902, на якому визначаються ресурси, які повинні використовуватися для передачі АСК. Потім, на етапі 904, ресурси, ідентифіковані на етапі 902, діляться на постійні і плановані пули ресурсів (наприклад, набори 510 та 520 ресурсів). В одному з прикладів, ресурси, ідентифіковані на етапі 902, можуть містити множину RB. У такому прикладі, розподіл, виконаний на етапі 904, може включати в себе розподіл ідентифікованих RB з числа пулів ресурсів, за умови щоб кожний пул ресурсів використовував один або більше цілих RB. Додатково і/або як альтернатива, розподіл, що виконується на етапі 904, може включати в себе розподіл єдиного RB, ідентифікованого на етапі 902, на роздільні, постійний і планований пули ресурсів. Після завершення дій, описаних на етапі 904, узагальнений спосіб 900 може продовжуватися до етапу 906, на якому ідентифікується термінал, для якого повинні бути призначені ресурси зв'язку. Потім, на етапі 908, визначається, чи підданий термінал, ідентифікований на етапі 906, постійному призначенню ресурсів. Якщо на етапі 908 визначено, що термінал, ідентифікований на етапі 906, підданий такому призначенню, узагальнений спосіб 900 може продовжуватися до етапу 910, на якому згруповане призначення для ресурсів зв'язку та асоціативно зв'язаних ресурсів АСК з постійного пулу ресурсів, створеного на етапі 904, передається на термінал. Відповідно до одного з аспектів, призначення ресурсів АСК терміналу з постійним призначенням ресурсів може здійснюватися явним чином в зв'язку із згрупованим призначенням, переданим на етапі 910, як описано раніше, наприклад, по відношенню до узагальненого способу 800. В одному з прикладів, згруповане призначення може передаватися на етапі 910 з використанням сигналізації L2, сигналізації L3 і/або будь-якого іншого підходящого засобу. Крім того, ресурси АСК, видані на термінал у згрупованому призначенні на етапі 910, можуть визначатися на основі індексу термінала, як проілюстровано схемою 500. Як альтернатива, якщо визначено, що термінал, ідентифікований на етапі 906, не піддається постійному призначенню ресурсів, термінал може розглядатися як планований термінал. Відповідно, узагальнений спосіб 900 може продовжуватися до етапу 912, на якому ресурси АСК з планованого пулу ресурсів, створеного на етапі 904, призначаються терміналу за допомогою передачі по каналу керування. В одному з прикладів, ресурси АСК можуть призначатися явно на етапі 912, на основі індексу каналу керування, по якому асоціативно зв'язаний термінал встановлює зв'язок, як проілюстровано схемою 500. Звертаючись до фіг. 10, проілюстрований узагальнений спосіб 100 для призначення ресурсів підтвердження для постійних користувачів і планованих користувачів. Узагальнений спосіб 800, наприклад, може виконуватися точкою доступу і/або будь-якою іншою підходящою мережною сутністю. Узагальнений спосіб 1000 починається на етапі 1002, на якому ресурси, які повинні використовуватися для передачі АСК висхідної лінії зв'язку, 23 ідентифікуються та індексуються. Відповідно до одного з аспектів, ресурси можуть ідентифікуватися і/або індексуватися на етапі 1002 як єдиний пул ресурсів, який спільно використовується між постійними користувачами і планованими користувачами, як проілюстровано схемами 600 та 700. Крім того, ресурси АСК для постійних і планованих користувачів можуть індексуватися, за умови щоб ресурси групувалися разом в пул. Наприклад, ресурси АСК для постійних користувачів можуть групуватися та індексуватися, щоб займати першу частину загального пулу ресурсів, як проілюстровано схемою 600, або, як альтернатива, ресурси АСК для планованих користувачів можуть групуватися та індексуватися, щоб займати першу частину загального пулу ресурсів, як проілюстровано схемою 700. Потім, узагальнений спосіб 100 може продовжуватися до етапу 1004, на якому індексуються відповідні постійні і/або плановані користувачі (наприклад, постійні UE 420 і/або плановані UE 430), для яких повинні бути призначені ресурси зв'язку. В одному з прикладів, індекси можуть призначатися користувачам на етапі 1004 за допомогою групування постійних і/або планованих користувачів чином, подібним до групування, що здійснюється для пулу ресурсів на етапі 1002. Узагальнений спосіб 1000 потім може перейти на етап 1006, на якому вибирається користувач, якому повинне бути передане призначення ресурсів. Потім, на етапі 1008, визначається, чи є користувач, ідентифікований на етапі 1006, постійним користувачем. Якщо на етапі 1008 досягнуте позитивне визначення, узагальнений спосіб 1000 продовжується до етапу 1010, на якому вибираються ресурси АСК для ідентифікованого користувача, які мають індекс (який призначений на етапі 1002), що відповідає індексу користувача (який призначений на етапі 1004), за вибором, відділений кількістю планованих користувачів. Більш точно, якщо пул ресурсів створений на етапі 1002, за умови щоб постійні користувачі займали першу частину пулу (наприклад, як проілюстровано схемою 600), вибрані ресурси АСК можуть відповідати індексу вибраного постійного користувача. Інакше, якщо пул ресурсів створений на етапі 1002, за умови щоб плановані користувачі займали першу частину пулу (наприклад, як проілюстровано схемою 700), вибрані ресурси АСК можуть відповідати індексу вибраного постійного користувача, відділеному кількістю планованих користувачів в системі. Узагальнений спосіб 1000 потім може завершуватися на етапі 1012, на якому призначення ресурсів АСК, вибраних на етапі 1010, групується з постійним призначенням ресурсів і передається вибраному користувачеві. Якщо, замість, на етапі 1008 досягнуте негативне визначення, може бути допущене, що вибраний користувач є планованим користувачем. Таким чином, узагальнений спосіб 1000, замість, може завершуватися на етапі 1014, на якому індекс вибраного планованого користувача і, за вибором, кількість постійних користувачів в системі передаються вибраному користувачеві, тим самим явним чином призначаючи користувачеві відповід 97520 24 ні ресурси АСК. Наприклад, якщо плановані користувачі займають першу частину пулу ресурсів, створеного на етапі 1002 (наприклад, як проілюстровано схемою 700), індекс може передаватися на етапі 1008 без кількості постійних користувачів в системі, щоб сприяти використанню ресурсів АСК вибраним користувачем на індексі, що відповідає запланованому індексу користувача. Інакше, якщо постійні користувачі займають першу частину пулу ресурсів, створеного на етапі 1002 (наприклад, як проілюстровано схемою 600), кількість постійних користувачів в системі додатково може бути видана вибраному користувачеві, щоб надати вибраному користувачеві можливість ідентифікувати правильний індекс для ресурсів АСК, які повинні використовуватися користувачем, тим самим, запобігаючи перекриттю між ресурсами АСК, що використовуються численними користувачами. Фіг. 11 ілюструє узагальнений спосіб 1100 для визначення ресурсів підтвердження на основі інформації, прийнятої з Node В (наприклад, Node В 410). Повинно братися до уваги, що узагальнений спосіб 1100, наприклад, може виконуватися за допомогою UE (наприклад, планованим UE 430) і/або будь-якою іншою підходящою мережною сутністю. Узагальнений спосіб 1100 починається на етапі 1102, на якому індекс ідентифікується серед інформації, прийнятої з Node В. Індекс, прийнятий на етапі 1102, може відповідати індексу суті, що виконує узагальнений спосіб 1100, який підтримується Node В, індексу каналу керування, за допомогою якого сутність, що виконує узагальнений спосіб 1100, встановлює зв'язок з Node В, і/або будь-якої іншої підходящої інформації. В одному з прикладів, індекс, прийнятий на етапі 1102, додатково може відповідати індексу асоціативно зв'язаного виділення ресурсів АСК, виділеного Node В. Узагальнений спосіб 1100 потім може переходити на етап 1104, на якому сутність, що виконує узагальнений спосіб 1100, намагається ідентифікувати зміщення, що відповідає кількості постійних користувачів в системі, з числа інформації, прийнятої на етапі 1102. Потім, на етапі 1106, визначається, чи було визначене таке зміщення. Якщо зміщення ідентифіковане, сутність, що виконує узагальнений спосіб 1100, може робити висновок, що ресурси АСК були виділені як пул ресурсів, що спільно використовується, як для планованих користувачів, так і для постійних користувачів, за умови щоб постійні користувачі займали ресурси з меншими індексами в пулі ресурсів (наприклад, як проілюстровано схемою 600). Відповідно, узагальнений спосіб 1100 може переходити на етап 1108, на якому сутність, що виконує узагальнений спосіб 1100, конфігурує передачу АСК для використання набору ресурсів АСК в призначенні, що відповідає індексу, прийнятому на етапі 1102, плюс зміщення, прийняте на етапі 1104. З іншого боку, якщо ніякого зміщення не ідентифіковано на етапі 1106, сутність, що виконує узагальнений спосіб 1100, може робити висновок, що ресурси АСК були виділені в окремих пулах ресурсів для планованих користувачів і постійних користувачів (наприклад, як проілюстровано схемою 500), або що ресурси АСК для планованих і 25 постійних користувачів були виділені в загальному пулі ресурсів, за умови щоб плановані користувачі займали ресурси з меншими індексами (наприклад, як проілюстровано схемою 600). У будьякому випадку, узагальнений спосіб 1100 може переходити на етап 1110, на якому сутність, що виконує узагальнений спосіб 1100, конфігурує передачу АСК для використання набору ресурсів АСК, що відповідають індексу, прийнятому на етапі 1102. Далі, з посиланням на фіг. 12, наведена структурна схема, що ілюструє зразкову систему 1200 бездротового зв'язку, в якій можуть функціонувати один або більше аспектів, описані в матеріалах даної заявки. В одному з прикладів, система 1200 є системою з багатьма входами і багатьма виходами (МІМО), яка включає в себе систему 1210 передавача і систему 1250 приймача. Однак, повинно братися до уваги, що система 1210 передавача і/або система 1250 приймача також могли б застосовуватися до системи з багатьма входами та одним виходом, в якій, наприклад, численні передавальні антени (наприклад, на базовій станції) можуть передавати один або більше потоків символів на одноантенний пристрій (наприклад, мобільну станцію). Додатково, повинно братися до уваги, що аспекти системи 1210 передавача і/або системи 1250 приймача, описані в матеріалах даної заявки, могли б використовуватися в зв'язку із системою антен з одним входом та одним виходом. Відповідно до одного з аспектів, дані потоку обміну для деякої кількості потоків даних видаються в системі 1210 передавача з джерела 1212 даних в процесор 1214 даних передачі (ТХ). В одному з прикладів, кожний потік даних потім може передаватися через відповідну передавальну антену 1224. Додатково, процесор 1214 даних ТХ може форматувати, кодувати і перемежовувати дані потоку обміну для кожного потоку даних на основі конкретної схеми кодування, вибраної для кожного відповідного потоку даних, для того щоб видавати кодовані дані. В одному з прикладів, кодовані дані для кожного потоку даних потім можуть мультиплексуватися з даними контрольних сигналів з використанням технологій OFDM. Дані контрольних сигналів, наприклад, можуть бути відомою кодограмою даних, яка обробляється відомим чином. Крім того, дані контрольних сигналів можуть використовуватися в системі 1250 приймача для оцінки характеристики каналу. Знову в системі 1210 передавача, мультиплексований контрольний сигнал і кодовані дані для кожного потоку даних можуть модулюватися (тобто, посимвольно розподілятися) на основі конкретної схеми модуляції (наприклад, BPSK (двійкової фазової маніпуляції), QPSK (квадратурної фазової маніпуляції), M-PSK (М-позиційної фазової маніпуляції) або MQAM (М-позиційної квадратурної амплітудної маніпуляції)), вибраної для кожного відповідного потоку даних, для того щоб видавати символи модуляції. В одному з прикладів, швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися командами, що виконуються на або передбачаються процесором 1230. 97520 26 Потім, символи модуляції для всіх потоків даних можуть видаватися в процесор 1220 ТХ, який додатково може обробляти символи модуляції (наприклад, для OFDM). Процесор 1220 МІМО ТХ потім може видавати NT потоків символів модуляції в NT приймач-передавачів, з 1222а по 1222t. В одному з прикладів, кожний приймач-передавач 1222 може приймати та обробляти відповідний потік символів, щоб видавати один або більше аналогових сигналів. Кожний приймач-передавач 1222, в такому випадку, може додатково заздалегідь обробляти (наприклад, посилювати, фільтрувати і перетворювати з підвищенням частоти) аналогові сигнали, щоб видавати модульовані сигнали, придатні для передачі по каналу МІМО. Додатково, Nt модульованих сигналів з приймачпередавачів з 1222а по 1222t потім передаються з NT антен з 1224а по 1224t, відповідно. Відповідно до ще одного аспекту, передані модульовані сигнали можуть прийматися в системі 1250 приймача NR антенами з 1252а по 1252r. Прийнятий сигнал з кожної антени 1252 потім може видаватися у відповідні приймач-передавачі 1254. В одному з прикладів, кожний приймачпередавач 1254 може заздалегідь обробляти (наприклад, фільтрувати, посилювати і перетворювати із зниженням частоти) відповідний прийнятий сигнал, відцифровувати заздалегідь оброблений сигнал, щоб видавати відліки, а потім, обробляє відліки, щоб видавати відповідний «прийнятий» потік символів. Процесор 1260 МІМО/даних RX потім може приймати та обробляти NR прийнятих потоків символів з NR приймач-передавачів 1254 на основі конкретної технології обробки приймача, щоб видавати NT «детектованих» потоків символів. В одному з прикладів, кожний детектований потік символів може включати в себе символи, які є оцінками символів модуляції, переданих для відповідного потоку даних. Процесор 1260 RX потім може обробляти кожний потік символів щонайменше, частково, демодуляцією, оберненим перемежовуванням і декодування кожного детектованого потоку символів, щоб відновити дані потоку обміну для відповідного потоку даних. Таким чином, обробка процесором 1260 RX може бути комплементарною по відношенню до тієї, що виконується процесором 1220 МІМО ТХ і процесором 1214 даних ТХ в системі 1210 передавача. Процесор 1260 RX додатково може видавати оброблені потоки символів в приймач 1264 даних. Відповідно до одного з аспектів, оцінка характеристики каналу, сформована процесором 1260 RX, може використовуватися для виконання просторово/часової обробки в приймачі, настроювання рівнів потужності, зміни глибин або схем модуляції і/або інших належних дій. Додатково, процесор 1260 RX, крім того, може оцінювати характеристики каналу, наприклад, такі як відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SNR) детектованих потоків символів. Процесор 1260 RX потім може видавати оцінені характеристики каналу в процесор 12120. В одному з прикладів, процесор 1260 RX і/або процесор 12120 додатково можуть виводити оцінку «діючого» SNR для системи. Процесор 12120 потім може видава 27 ти інформацію про стан каналу (CSI), яка може містити інформацію щодо лінії зв'язку і/або прийнятого потоку даних. Ця інформація, наприклад, може включати в себе діюче SNR. CSI потім може оброблятися процесором 1218 даних ТХ, модулюватися модулятором 1280, заздалегідь оброблятися приймач-передавачами з 1254а по 1254r, і передаватися назад в систему 1210 передавача. Додатково, джерело 1216 даних в системі 1250 приймача може видавати додаткові дані, які повинні оброблятися процесором 1218 даних ТХ. Знову в системі 1210 передавача, модульовані сигнали із системи 1250 приймача потім можуть прийматися антенами 1224, заздалегідь оброблятися приймачами 1222, демодулюватися демодулятором 1240 та оброблятися процесором 1242 даних RX, щоб відновлювати CSI, повідомлену системою 1250 приймача. В одному з прикладів, повідомлена CSI потім може видаватися в процесор 1230 і використовуватися для визначення швидкостей передачі даних, а також схем кодування і модуляції, які повинні використовуватися для одного або більше потоків даних. Визначені схеми кодування і модуляції потім можуть видаватися в приймач-передавачі 1222 для квантування і/або використовуватися в більш пізніх передачах в систему 1250 приймача. Додатково і/або як альтернатива, повідомлена CSI може використовуватися процесором 1230 для формування різних директив для процесора 1214 даних ТХ і процесора 1220 МІМО ТХ. У ще одному прикладі, CSI і/або інша інформація, оброблена процесором 1242 даних RX, може видаватися в приймач 1244 даних. В одному з прикладів, процесор 1230 в системі 1210 передавача і процесор 1270 в системі 1250 приймача керують роботою в своїх відповідних системах. Додатково, пам'ять 1232 в системі 1210 передавача і пам'ять 1272 в системі 1250 приймача можуть забезпечувати зберігання для керуючих програм і даних, що використовуються процесорами 1230 та 1270, відповідно. Крім того, в системі 1250 приймача, різні технології обробки можуть використовуватися для обробки NR прийнятих сигналів, щоб детектувати NT переданих потоків символів. Ці технології обробки приймача можуть включати в себе технології просторової і просторово-часової обробки приймача, які також відносяться до технології компенсації, і/або технології обробки приймача «послідовною режекцією/компенсацією і заглушенням перешкод», які також належать до технології обробки приймача «послідовним заглушенням перешкод» або «послідовним заглушенням». Фіг. 13 - структурна схема системи, яка координує виділення ресурсів підтвердження висхідної лінії зв'язку відповідно до різних аспектів, описаних в матеріалах даної заявки. В одному з прикладів, система 1300 включає в себе базову станцію або точку 1302 доступу. Як проілюстровано, точка 1302 доступу може приймати сигнал(и) з одного або більше терміналів 1304 доступу і/або шлюз доступу (не показаний) через одну або більше приймальних (Rx) антен 1306 і передавати на один або більше терміналів 1004 доступу і/або 97520 28 шлюз доступу через одну або більше передавальних антен 1308 (Тх). Додатково, точка 1302 доступу може містити приймач 1310, який приймає інформацію з приймальних антен(и) 1306. В одному з прикладів, приймач 1310 може бути функціонально зв'язаний з демодулятором 1312 (Демодулятором), який демодулює прийняту інформацію. Демодульовані символи потім можуть аналізуватися процесором 1314. Процесор 1314 може бути приєднаний до пам'яті 1316, яка може зберігати інформацію, що стосується кодових кластерів, призначень терміналів доступу, довідкових таблиць, яка має відношення до них, унікальних послідовностей скремблювання, і/або інші підходящі типи інформації. В одному з прикладів, точка 1302 доступу може застосовувати процесор 1314 для виконання методологій 800, 900, 1000 і/або інших подібних і належних методологій. Точка 1302 доступу також може включати в себе модулятор 1318, який може мультиплексувати сигнал для передачі передавачем 1320 через передавальну антену(и) 1308. Фіг. 14 - структурна схема системи, яка координує ідентифікацію ресурсів підтвердження і передачу на них відповідно до різних аспектів, описаних в матеріалах даної заявки. В одному з прикладів, система 1400 включає в себе термінал або користувацьке обладнання 1402 (UE). Як проілюстровано, UE 1402 може приймати сигнал(и) з одного або більше Node В 1404 і здійснювати передачу на один або більше Node В 1404 через одну або більше антен 1408. Додатково, UE 1402 може містити приймач 1410, який приймає інформацію з антен(и) 1408. В одному з прикладів, приймач 1410 може бути функціонально зв'язаний з демодулятором 1412 (Демодулятором), який демодулює прийняту інформацію. Демодульовані символи потім можуть аналізуватися процесором 1414. Процесор 1414 може бути приєднаний до пам'яті 1416, яка може зберігати дані і/або керуючі програми, які мають відношення до UE 1402. Додатково, UE 1402 може застосовувати процесор 1414 для виконання узагальненого способу 1100 і/або інших подібних і належних узагальнених способів. UE 1402 також може включати в себе модулятор 1418, який може мультиплексувати сигнал для передачі передавачем 1420 через антену(и) 1408. Фіг. 15 ілюструє пристрій 1500, який сприяє виділенню ресурсів для передачі підтвердження. Повинно братися до уваги, що пристрій 1500 представлений як такий, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, що реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, апаратно реалізованим програмним забезпеченням). Пристрій 1500 може бути реалізований в Node В (наприклад, Node В 410) і/або іншому підходящому мережному об'єкті і може включати в себе модуль 1502 для ідентифікації термінала, який повинен приймати постійне призначення ресурсів, і модуль 1504 для передачі згрупованого постійного призначення ресурсів зв'язку і відповідних ресурсів підтвердження. 29 Фіг. 16 ілюструє пристрій 1600, який сприяє визначенню ресурсів, які повинні використовуватися для передачі підтвердження, по прийнятій індексній інформації. Пристрій 1600 також представлений як такий, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, що реалізовуються процесором, програмним забезпеченням або їх комбінацією. Пристрій 1600 може бути реалізований в UE (наприклад, планованому UE 430) і/або іншому підходящому мережному об'єкті і може включати в себе модуль 1602 для прийому індексу як частини керуючої передачі з базової станції, модуль 1604 для спроби ідентифікувати зміщення, приведене в керуючій передачі, і модуль 1606 для використання ресурсів підтвердження щонайменше, частково, на основі прийнятого індексу і, якщо ідентифіковано, прийнятого зміщення. Повинне бути зрозуміло, що аспекти, описані в матеріалах даної заявки, можуть бути реалізовані апаратними засобами, програмним забезпеченням, апаратно реалізованим програмним забезпеченням, міжплатформним програмним забезпеченням, мікрокодом, або будь-якою їх комбінацією. Коли системи і/або способи реалізовані в програмному забезпеченні, апаратно реалізованому програмному забезпеченні, міжплатформному програмному забезпеченні або мікрокоді, керуючій програмі або кодових сегментах, вони можуть зберігатися на машиночитаному носії, такому як компонент запам'ятовуючого пристрою. Кодовий сегмент може представляти процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програм, клас, або будь-яку комбінацію команд, структур даних або операторів програми. Кодовий сегмент може бути зв'язаний з іншим кодовим сегментом або апаратною схемою за допомогою пересилання і/або прийому інформації, даних, аргументів, параметрів, або вмісту пам'яті. Інформація, аргументи, параметри, дані тощо, можуть переправлятися, пересилатися або передаватися з використанням будь-якого підходящого засобу, в тому числі, спільного використання пам'яті, пересилання повідомлень, передачі маркера, мережної передачі тощо. Що стосується програмної реалізації, технології, описані в матеріалах даної заявки, можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують функції, описані в матеріалах даної заявки. Програмно реалізовані машинні програми можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований всередині процесора або бути зовнішнім по відношенню до процесора, в такому випадку, він може бути приєднаний з можливістю обміну даними до процесора через різні засоби, відомі в даній галузі техніки. Те, що було описано вище, включає в себе приклади одного або більше аспектів. Звичайно, неможливо описати кожне можливе поєднання компонентів або узагальнених способів з метою опису вищезазначених аспектів, але рядовий фахівець в даній галузі техніки може усвідомити, що 97520 30 можливі численні додаткові комбінації і перестановки різних аспектів. Відповідно, описані аспекти припускаються такими, що охоплюють всі такі зміни, модифікації і варіанти, які підпадають під сутність та обсяг прикладеної формули винаходу. Більше того, в тих межах, в яких термін «включає в себе» використовується в докладному описі або формулі винаходу, такий термін передбачається таким, що включає, до деякої міри подібно до того, як термін «що містить» інтерпретується як «що містить», коли використовується як перехідне слово в формулі винаходу. Більше того, термін «або», як такий, що використовується в докладному описі або формулі винаходу, припускається «невиключним або». Посилальні позиції 100, 210 точка доступу (АР) 104, 106, 108, 110, 112, 114 антени 116, 122, 220 термінал доступу (AT) 118, 124 зворотна лінія зв'язку 120, 126 пряма лінія зв'язку 202, 204, 300, 402-404, 500, 600, 700 структурні схеми 410 Node В 420, 430 UE 510 перший набір фізичних ресурсів 520 другий набір фізичних ресурсів 610 підмножина набору ресурсів 710 набір фізичних ресурсів 800 узагальнений спосіб для виділення ресурсів підтвердження для користувача з постійним призначенням ресурсів 1100 спосіб для визначення ресурсів підтвердження на основі інформації, прийнятої з Node В 1200 зразкова система бездротового зв'язку 1210 система передавача 1212 джерело даних 1214 процесор даних передачі (ТХ) 1218 процесор даних ТХ 1220 процесор МІМО ТХ 1222 приймач-передавачі 1224 передавальна антена 1230 процесор 1232 пам'ять 1240 демодулятор 1242 процесор даних RX 1244 приймач даних 1250 система приймача 1252 антени 1254 приймач-передавачі 1260 процесор МІМО/даних RX 1264 приймач даних 12120 процесор 1270 процесор 1272 пам'ять 1280 модулятор 1300 система, яка координує виділення ресурсів підтвердження висхідної лінії зв'язку 1302 базова станція або точка доступу 1304 термінал доступу і/або шлюз доступу 1306 приймальні антени 1308, 1408 передавальна антена 1310, 1410 приймач 1312, 1412 демодулятор 1314, 1414 процесор 31 1316, 1416 пам'ять 1318,1418 модулятор 1320, 1420 передавач 97520 32 1400 система, яка координує ідентифікацію ресурсів підтвердження і передачу на них 1402 користувацьке обладнання 1404 Node В 33 97520 34 35 97520 36 37 97520 38 39 97520 40 41 97520 42 43 97520 44 45 97520 46 47 97520 48 49 97520 50 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
