Пристрій для застосування в ротовій порожнині
Формула / Реферат
1. Пристрій для застосування в ротовій порожнині, що являє собою ортодонтичний тренажер, який містить:
базову деталь, що загалом має U-форму з лівим і правим плечима, яка відповідає контуру щелепи користувача, причому базова деталь виготовлена з полімерного матеріалу, що є пружним, та здатна до певного згинання, коли протилежні плечі базової деталі тягнуть у напрямку одна до одної або одна від одної; і
деталь для суцільного зчеплення із зубами, виготовлену з матеріалу, що є більш м'яким, ніж матеріал базової деталі, яка оточує і вкриває як мінімум частину базової деталі та утворює як мінімум один канал для входження верхніх або нижніх зубів, в якому можуть бути розташовані відповідні склепіння (зубні дуги) і зуби користувача,
де базова деталь спроектована з широкою дугою так, щоб при пристосуванні на користувачеві з вузьким склепінням (зубними дугами) пружна сила деформованої базової деталі примушувала склепіння (зубні дуги) розширюватись.
2. Пристрій для застосування в ротовій порожнині за п. 1, який відрізняється тим, що деталь для зчеплення із зубами виготовлена з полімерного матеріалу.
3. Пристрій для застосування в ротовій порожнині за п. 2, який відрізняється тим, що полімерний матеріал деталі для зчеплення із зубами являє собою силіконову гуму.
4. Пристрій для застосування в ротовій порожнині за п. 2, який відрізняється тим, що полімерний матеріал деталі для зчеплення із зубами являє собою полівінілхлорид (ПВХ).
5. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 1-4, який відрізняється тим, що полімерний матеріал, з якого сформована базова деталь, являє собою поліамідний матеріал, утворений або шляхом конденсаційної полімеризації амідних мономерів, або полімеризації капролактаму з відкриттям кільця.
6. Пристрій для застосування в ротовій порожнині за п. 5, який відрізняється тим, що полімерний матеріал базової деталі являє собою додатковий полімер, в тому числі поліетилен або поліпропілен, або конденсаційний полімер, в тому числі поліуретан або полікарбонат, або термопластичний еластомер, що являє собою сантопрен.
7. Пристрій для застосування в ротовій порожнині за п. 1, який відрізняється тим, що базова деталь виготовлена з поліамідного матеріалу, та деталь для зчеплення із зубами виготовлена з силіконової гуми.
8. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 1-7, який відрізняється тим, що базова деталь має форму структури відкритого каркаса.
9. Пристрій для застосування в ротовій порожнині за п. 8, який відрізняється тим, що структура відкритого каркаса включає викривлені внутрішню і зовнішню видовжені деталі каркаса, які з'єднані за допомогою поперечних деталей каркаса, розміщених з проміжками, де всі видовжені деталі каркаса і поперечні деталі каркаса лежать широко в одній площині.
10. Пристрій для застосування в ротовій порожнині за п. 9, який відрізняється тим, що базова деталь додатково містить зовнішні конструкції для зміни положення зубів на зовнішній подовжній деталі каркаса.
11. Пристрій для застосування в ротовій порожнині за п. 10, який відрізняється тим, що зовнішні конструкції для зміни положення зубів включають зовнішній фланець, що виступає вверх від зовнішньої подовжньої деталі каркаса вище за висоту поперечних деталей каркаса.
12. Пристрій для застосування в ротовій порожнині за п. 11, який відрізняється тим, що базова деталь має центральну передню ділянку та ліві і праві плечі, що простягаються назад від центральної передньої ділянки до лівого і правого задніх кінців.
13. Пристрій для застосування в ротовій порожнині за п. 12, який відрізняється тим, що зовнішній фланець виступає вверх від поперечних деталей каркаса вздовж як мінімум центральної передньої ділянки і, таким чином, поширюється поверх та вздовж верхніх передніх зубів користувача в процесі використання.
14. Пристрій для застосування в ротовій порожнині за п. 13, який відрізняється тим, що центральна передня ділянка зовнішнього фланця простягається вверх над верхньою поверхнею поперечних деталей каркаса, вище на 2-10 мм.
15. Пристрій для застосування в ротовій порожнині за п. 13 або п. 14, який відрізняється тим, що зовнішній фланець також виступає вверх над поперечними деталями каркаса вздовж лівих і правих плечей базової деталі.
16. Пристрій для застосування в ротовій порожнині за п. 15, який відрізняється тим, що зовнішній фланець, вздовж лівих і правих плечей базової деталі, простягається вверх над поперечними деталями каркаса структури відкритого каркаса, вище на 2-6 мм, і, таким чином, простягається понад як мінімум частиною молярів користувача в процесі використання.
17. Пристрій для застосування в ротовій порожнині за п. 15 або п. 16, який відрізняється тим, що зовнішній фланець переривається або має зменшену висоту в положеннях на лівому боці проміжної області лівого плеча і центральну передню ділянку зовнішнього фланця, а також на правому боці проміжної області правого плеча і центральну передню ділянку зовнішнього фланця, причому вказані положення з лівого і правого боку відповідають розташуванню іклів користувача.
18. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 11-17, який відрізняється тим, що зовнішній фланець сформований об'єднаним з викривленою зовнішньою подовжньою деталлю каркаса.
19. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 10-17, який відрізняється тим, що базова деталь додатково включає внутрішні конструкції для зміни положення зубів на внутрішній подовжній деталі каркаса.
20. Пристрій для застосування в ротовій порожнині за п. 19, який відрізняється тим, що внутрішня конструкція для зміни положення зубів включає зовнішній фланець, що виступає вверх від внутрішньої деталі каркаса вище за висоту поперечних деталей каркаса.
21. Пристрій для застосування в ротовій порожнині за п. 20, який відрізняється тим, що внутрішній фланець на викривленій внутрішній подовжній деталі каркаса простягається на відстані приблизно 1-3 мм вверх від верхньої поверхні поперечних деталей каркаса.
22. Пристрій для застосування в ротовій порожнині за п. 20 або п. 21, який відрізняється тим, що внутрішній фланець виступає вверх від поперечних деталей каркаса вздовж повної довжини внутрішньої подовжньої деталі каркаса, та внутрішній фланець виступає вверх з істотною мірою однаковою висотою вздовж його повної довжини.
23. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 20-22, який відрізняється тим, що внутрішній фланець сформований об'єднаним з вигнутою внутрішньою подовжньою деталлю каркаса.
24. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 8-23, який відрізняється тим, що базова деталь має передню вказану поперечну деталь каркаса в центральній передній ділянці базової деталі, а також задні вказані поперечні деталі каркаса у напрямку до задньої частини лівого і правого плечей базової деталі.
25. Пристрій для застосування в ротовій порожнині за п. 24, який відрізняється тим, що базова деталь додатково включає проміжні поперечні деталі каркаса між задніми поперечними деталями каркаса в задній частині плеча і передню поперечну деталь каркаса.
26. Пристрій для застосування в ротовій порожнині за п. 25, який відрізняється тим, що поперечна деталь каркаса в центральній передній ділянці базової деталі має ширину 5-15 мм, і задні поперечні деталі каркаса в задній частині кожного з плечей мають ширину 2-10 мм, та проміжні поперечні деталі каркаса мають ширину 1-4 мм.
27. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 8-26, який відрізняється тим, що деталь для зчеплення із зубами включає центральну перемичку, що має верхні і нижні поверхні, які простягаються паралельно до площини структури відкритого каркаса, а також внутрішній і зовнішній фланці, що виступають поперечно на відстані від як мінімум однієї з верхньої і нижньої поверхонь перемички та визначають разом з перемичкою як мінімум один канал, в якому розташовуються зуби користувача.
28. Пристрій для застосування в ротовій порожнині за п. 27, який відрізняється тим, що структура відкритого каркаса має верхню і нижню поверхні та внутрішню і зовнішню сторони, та деталь для зчеплення із зубами вкриває верхню і нижню поверхні структури відкритого каркаса, а також внутрішню і зовнішню сторони структури відкритого каркаса.
29. Пристрій для застосування в ротовій порожнині за п. 28, який відрізняється тим, що внутрішні і зовнішні фланці, що виступають на відстані як від верхньої, так і від нижньої поверхні перемички, визначають верхній і нижній канали, в яких можуть бути розташовані верхній і нижній ряди зубів користувача, відповідно.
30. Пристрій для застосування в ротовій порожнині за п. 29, який відрізняється тим, що деталь для зчеплення із зубами простягається навколо і понад базовою деталлю та повністю вкриває поверхню базової деталі.
31. Пристрій для застосування в ротовій порожнині за п. 30, який відрізняється тим, що деталь для зчеплення із зубами вкриває зовнішню поверхню зовнішнього фланця шаром матеріалу, який є значно тоншим за шар матеріалу, який вкриває внутрішню поверхню зовнішнього фланця, таким чином сприяючи утриманню базової деталі і деталі для зчеплення із зубами разом.
32. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 28-31, який відрізняється тим, що деталь для зчеплення із зубами додатково містить одну або більше конструкцій для зміни положення зубів як мінімум в одному з каналів, причому кожна з вказаних конструкцій для зміни положення допомагає зміщенню зубів користувача, які є суміжними до неї, в процесі використання.
33. Пристрій для застосування в ротовій порожнині за п. 32, який відрізняється тим, що кожна конструкція для зміни положення зубів на деталі для зчеплення із зубами включає виступ у формі клина, що простягається всередину від вказаного фланця у вказаному каналі, причому виступ у формі клина сформований об'єднаним з деталлю для зчеплення із зубами.
34. Спосіб ортодонтичного лікування пацієнта з використанням пристрою, що містить базову деталь, виготовлену з пружного полімерного матеріалу, з лівим і правим плечима і деталь для суцільного зчеплення з зубами, яка вкриває як мінімум частину базової деталі та утворює як мінімум канал для входження верхніх зубів, спосіб включає:
пристосування пристрою на пацієнті шляхом деформування пристрою разом із каналом для входження верхніх зубів і встановлення пристрою на верхньому склепінні (зубних дугах) таким чином, що верхнє склепіння (зубні дуги) та зуби розташовуються всередині каналу для входження верхніх зубів; і
відпускання пристрою так, що деформована базова деталь притискає пристрій до верхнього склепіння (зубних дуг) і зубів з пружною силою, направленою на повернення базової деталі у її початкову форму.
35. Спосіб ортодонтичного лікування за п. 34, який відрізняється тим, що деформування пристрою включає необхідність пацієнту або стоматологу вручну деформувати пристрій для пристосування його на верхньому склепінні (зубних дугах) і зубах пацієнта, і відпускання пристрою включає необхідність пацієнту або стоматологу відпускати пристрій, коли він встановлений.
36. Спосіб ортодонтичного лікування за п. 35, який відрізняється тим, що деформування пристрою включає деформування всередину лівого і правого плечей пристрою, і тим, що відпускання пристрою спричиняє розправлення назовні деформованих базової деталі і пристрою з пружною силою, щоб змусити верхнє склепіння (зубні дуги) пацієнта розширюватись.
37. Спосіб ортодонтичного лікування за п. 36, який відрізняється тим, що деталь для зчеплення з зубами також утворює канал для входження нижніх зубів, і тим, що встановлення пристрою також включає встановлення пристрою на нижньому склепінні (зубних дугах) і зубах пацієнта таким чином, що нижнє склепіння (зубні дуги) та зуби розташовуються всередині каналу для входження нижніх зубів.
38. Спосіб ортодонтичного лікування за будь-яким з пп. 34-37, який відрізняється тим, що спосіб включає змушування пацієнта носити пристрій протягом декількох годин на добу і змушування пацієнта носити пристрій таким чином протягом декількох днів на тиждень.
Текст

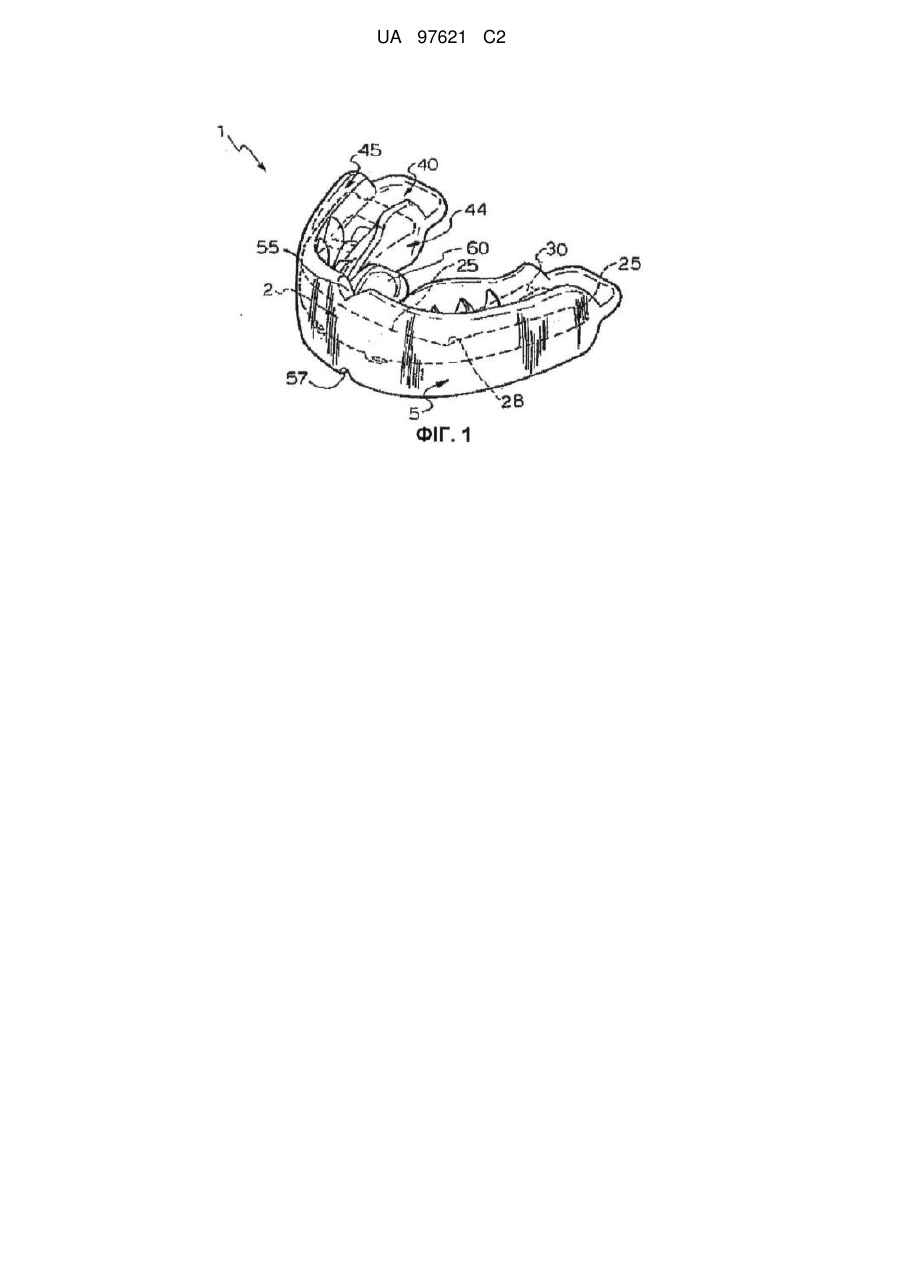

Реферат: Пристрій для застосування в ротовій порожнині (1) містить базову деталь (2), виготовлену з нейлону, що загалом має U-форму, яка відповідає контуру щелепи користувача, деталь для зчеплення із зубами (5), яка вкриває базову деталь (2). Базова деталь (2) має структуру відкритого каркаса з вигнутими внутрішніми і зовнішніми видовженими деталями каркаса (10, 12), з'єднаними за допомогою розміщених з проміжками поперечних деталей каркаса (15). Суцільна деталь для зчеплення із зубами (5), виготовлена з силіконової гуми або ПВХ, включає перемичку (40) та внутрішній і зовнішній фланці (44, 45), що виступають вгору і вниз, як від верхньої, так і від нижньої поверхонь перемички (40). Вказані фланці (44, 45) і перемичка (40) визначають верхній і нижній канали, в яких можуть бути розташовані верхні і нижні зуби користувача. Спосіб ортодонтичного лікування пацієнта з використанням раніш зазначеного пристрою включає: пристосування пристрою на пацієнті шляхом деформування пристрою разом із каналом для входження верхніх зубів і встановлення пристрою на верхньому склепінні (зубних дугах) таким чином, що верхнє склепіння (зубні дуги) та зуби розташовуються всередині каналу для входження верхніх зубів; і відпускання пристрою так, що деформована базова деталь притискає пристрій до верхнього склепіння (зубних дуг) і зубів з пружною силою, направленою на повернення базової деталі у її початкову форму. UA 97621 C2 (12) UA 97621 C2 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь винаходу Даний винахід стосується пристрою для застосування в ротовій порожнині.. Даний винахід конкретно, але не обмежуючись цим, стосується пристрою для застосування в ротовій порожнині, що являє собою ортодонтичний пристрій, який застосовується як допоміжний засіб у виправленні викривлення зубів шляхом застосування до зубів виправної сили. Даний винахід далі буде описаний детально з посиланням на наведений приклад застосування. Однак, повинно бути чітко зрозуміло, що існують можливості більш широкого застосування винаходу. Наприклад, винахід може бути застосований до пристроїв, які сприяють покращенню мовних навичок, таких як засовування язика, без прикладання зміщуючої сили до зубів. Пристрій також може застосовуватися як захисний засіб для ротової порожнини або спортивний захисний засіб. Визначення В даній специфікації термін зчеплення буде мати широке значення і не буде обмежуватись значенням зчеплення для утримання або зачеплення. Передумови винаходу Відомі різні види ортодонтичних пристроїв. Один з таких ортодонтичних пристроїв виготовляється на замовлення після дослідження ротової порожнини пацієнта. Одержані дані використовуються для виготовлення шаблонів, які, в свою чергу, застосовуються для виготовлення пристрою із спеціальними розмірами та конфігурацією, що відповідають ротовій порожнині пацієнта. Не дивно, що такі пристрої зручно розташовуються в ротовій порожнині і діють ефективно. Однак, обмеження виготовлених на замовлення пристроїв полягає у високій вартості виготовлення такого пристрою, що зменшило ріст їх ринкової долі. Таким чином, існує очевидна потреба у пристрої, який може вироблятися у великих кількостях в ході виробничого процесу, і який може бути пристосований таким чином, щоб відповідати різноманітним конфігураціям ротової порожнини пацієнтів з комфортабельним і зручним приляганням. Один з ортодонтичних тренажерів масового виробництва виробляється Myofunctional Research Pty Ltd, of Helensvale Plaza, Sir John Overall Drive, Helensvale, штат Квінсленд, Австралія. Тренажер має форму, подібну до форми склепіння, і визначає верхні і нижні канали для розміщення зубів верхнього і нижнього склепіння користувача, відповідно. Тренажер виготовлений з силіконової гуми і формується в ході єдиної операції формування. Таким чином, силіконова гума має єдину однорідну форму і консистенцію у всьому пристрої, і загалом є м'якою та гнучкою. Стінки тренажера, які утворюють канали для верхніх і нижніх зубів, є м'якими і, таким чином, зручними для зубів і ясен користувача. Однак, внаслідок того, що тренажер є м'яким, він не прикладає істотної утримуючої та виправної сили до зубів, які розміщені в межах каналів. Наприклад, деталь легко зігнути і звити. Описаний вище тренажер використовували для вивчення та покращення мовних навичок користувачів, зокрема, дітей. Вушко для язика допомагає правильно розташувати язик і зменшити засовування язика. Воно також правильно розміщує нижню щелепу по відношенню до верхньої щелепи. Тренажер також використовували для дослідження та покращення вирівнювання зубів, і було виявлено деякий позитивний його вплив з точки зору виправлення викривлення зубів. Однак, все ще існують можливості для істотного вдосконалення цього аспекту. М'якість матеріалу силіконової гуми, яка впирається в зуби, дійсно обмежує здатність тренажера до зміни положення зубів користувача. Одна з можливостей могла б полягати у виготовленні тренажера з матеріалу, який буде більш твердим, ніж силіконова гума, наприклад, з поліуретану. Однак, поліуретан є занадто твердим для м'яких ясен користувача і буде спричиняти біль та дискомфорт. Крім того, якщо пристрій буде виготовлений з єдиного твердого матеріалу, це буде обмежувати здатність до згинання і деформації з метою розміщення викривлених зубів. Тобто, буде важче пристосувати його для широкого кола користувачів, які мають індивідуальні розміри склепіння та вирівнювання зубів. Таким чином, будуть існувати труднощі з початковим пристосуванням тренажера. Хоча зрозуміло, що простого рішення цієї проблеми не існує, очевидно, що було б надзвичайно корисно, якби було винайдено тренажер, що буде м'яким і зручним для носіння, і при цьому буде створювати істотну силу для зміни положення. Це надало б додаткової корисності тренажеру з силіконової гуми, який відомий з рівня техніки, при цьому забезпечуючи 1 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 суттєвий вплив на вирівнювання зубів користувача. Такий тренажер забезпечив би значний крок або стрибок в рівні техніки ортодонтичних тренажерів. Короткий опис винаходу У відповідності до одного аспекту даного винаходу пропонується пристрій для застосування в ротовій порожнині, який включає: базову деталь, що загалом має U-форму, яка відповідає контуру щелепи користувача, причому базова деталь виготовлена з пружного матеріалу; і деталь для безперервного зчеплення з зубами, виготовлену з іншого матеріалу, що є більш м'яким, ніж матеріал базової деталі, яка оточує та вкриває як мінімум частину базової деталі і визначає як мінімум один з верхнього та нижнього каналів для зубів, в межах яких можуть бути розташовані відповідне склепіння і зуби користувача. Пристрій для застосування в ротовій порожнині може бути ортодонтичним тренажером для сприяння утриманню зубів користувача в бажаному положенні та/або сприянню руху зубів в більш бажане положення. Пристрій для застосування в ротовій порожнині може бути спортивним захисним засобом або захисним засобом для ротової порожнини, який забезпечує захист для зубів користувача в ході занять спортом, наприклад, контактними видами спорту і т. п. Деталь для зчеплення із зубами може бути виготовлена з полімерного матеріалу. Полімерний матеріал може являти собою полімерний матеріал, що містить силікон як одиницю, що повторюється всередині полімеру. Це може бути синтетичний еластомер, що являє собою поперечно-зшитий полімер, зміцнений діоксидом кремнію. Полімерний матеріал може являти собою силоксановий полімер або силановий полімер. В одному варіанті винаходу полімер, що містить кремній, являє собою силіконову гуму, наприклад, силікон медичної якості, що вже схвалений в галузі ортодонтичних тренажерів. Силіконовий матеріал буде особливо м'яким і зручним для ясен та інших тканин ротової порожнини користувача. Він має певну здатність до деформації і згинання навколо зубів і ясен. Альтернативно полімерний матеріал деталі для зчеплення із зубами може являти собою додатковий полімер. Додатковий полімер може являти собою полівінілхлорид (ПВХ). Полівінілхлорид має нижчу точку плавлення, ніж силікон. В результаті температура, дії якій піддають базову деталь в ході формування деталі для зчеплення із зубами, є нижчою у випадку, коли для виготовлення деталі для зчеплення із зубами використовують полівінілхлорид, ніж коли використовують силіконову гуму. Базова деталь може бути виготовлена з полімерного матеріалу. Полімерний матеріал базової деталі може бути пружним. Полімерний матеріал, з якого формують деталь для зчеплення із зубами, може бути класифікований як твердий матеріал. Матеріал, з якого виготовляють базову деталь, характеризуються тим фактом, що він не деформується легко, коли до базової деталі прикладають місцевий тиск або точковий тиск. Однак, в той же час він здатний до певного згинання, якщо протилежні сторони деталі згинають або штовхають у напрямку одна до одної або одна від одної. Базова деталь також може розглядатися як жорстка і така, що чинить опір деформації, коли до неї прикладають силу. Пружність примушує її повернутися до початкової форми, як тільки силу усунено. Крім того, полімерний матеріал, з якого виготовляють базову деталь, може мати термопластичні властивості. Однак, матеріал може зберігати свою форму і не пом'якшуватися при контакті з розплавленим матеріалом при температурі 160 °С або нижче. В деяких варіантах він може зберігати свою форму і не пом'якшуватися, коли матеріал піддають дії температури до 300 °С. Полімерний матеріал, з якого виготовляють базову деталь, може являти собою поліамідний матеріал. Поліамідному матеріалу може бути надана форма шляхом конденсації, полімеризації амідних мономерів або полімеризації капролактаму з відкриттям кільця. Поліамідний матеріал може являти собою поліамідний полімер, звичайно відомий як нейлон, або такий, що продається під торгівельною назвою NYLON компанією Du Pont Chemical company, Wilmington, Делавер, США. Поліамідний матеріал, наприклад, нейлон, є особливо придатним, оскільки він має відповідний баланс між пружністю і жорсткістю. Він дозволяє певне згинання плечей базової деталі. Однак, він має хорошу пам'ять, коли до нього прикладають згинаючі або скручувальні сили, і має тенденцію повертатися до початкової форми, коли сили усунені. Це допомагає базовій деталі зберігати бажану форму дуги, і при цьому підтримувати розумний ступінь комфорту власника. 2 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 Альтернативно полімерний матеріал базової деталі може являти собою адитивний полімер або конденсаційний полімер. Адитивний полімер може включати поліетилен або поліпропілен. Конденсаційний полімер може включає поліуретан або полікарбонат. Полімерний матеріал може також включати термопластичний еластомер, наприклад, сантопрен. В одному варіанті винаходу, здійсненому заявником, базова деталь виготовлена з поліамідного матеріалу, і деталь для зчеплення із зубами виготовлена з силіконової гуми. У випадку такої комбінації поліаміду, наприклад, нейлону, в процесі виробництва тренажера в першу чергу формують базову деталь. Далі деталь для зчеплення із зубами із силікону формують на базовій деталі. Нейлонова базова деталь не пом'якшується і не плавиться при контакті із розплавленою силіконовою гумою, коли силіконову гуму вприскують в шаблон і вкривають базову деталь. Таким чином, пристрій для застосування в ротовій порожнині істотною мірою включає базову деталь, сформовану з матеріалу, який забезпечує базову скелетну міцність пристрою, яку вкриває деталь для зчеплення із зубами, виготовлену з силіконової гуми або ПВХ, що є значно більш м'якими і краще піддаються формуванню, ніж базова деталь. Маючи жорстку базову деталь в основі, пристрій може здійснювати значно сильніший вплив з точки зору вирівнювання зубів пацієнта, ніж пристрій, виготовлений виключно з м'якої силіконової гуми. Крім того, він здатний зберігати загальну форму і ширину склепіння. Базова деталь може бути спроектована з широким склепінням, і в цьому випадку тренажер буде примушувати зуби розсуватися в широке положення склепіння. У такий спосіб тренажер може застосовуватися для розширення вузького склепіння в більш естетичне і більш бажане широке склепіння. Базова деталь може існувати у формі структури з відкритим каркасом, наприклад, пласка структура з відкритим каркасом, з викривленими внутрішніми і зовнішніми повздовжніми деталями каркасу, які з'єднані поперечними деталями каркасу, розташованими з рівномірними інтервалами. Відкрита структура каркасу може лежати широко в площині. Повздовжні деталі каркасу і поперечні деталі каркасу можуть всі лежати широко в тій же площині. Площина може розширюватися істотною мірою в горизонтальному напрямку. Базова деталь може додатково включати конструкцію для зміни положення зовнішніх зубів на зовнішній повздовжній деталі каркасу. Конструкція для зміни положення зовнішніх зубів може включати зовнішній фланець, що виступає від зовнішньої деталі каркасу вище висоти поперечних деталей каркасу, та/або виступаючий нижче за зовнішню деталь каркасу нижче за рівень поперечних деталей каркасу. Базова деталь може додатково включати конструкцію для зміни положення внутрішніх зубів на внутрішній повздовжній деталі каркасу. Конструкція для зміни положення зубів може включати зовнішній фланець, що виступає від внутрішньої деталі каркасу вище висоти поперечних деталей каркасу та/або виступає нижче за зовнішню деталь каркасу нижче за рівень поперечних деталей каркасу. Базова деталь може мати центральну передню ділянку і ліві та праві ділянки плечей, що простягаються назад від центральноїпередньої ділянки до лівих і правих задніх кінців. Зовнішній фланець може виступати вгору від поперечних деталей каркасу вздовж як мінімум вказаної центральної передньої ділянки. Тому в процесі використання зовнішній фланець простягається понад і впоперек верхніх передніх зубів користувача. Центральна передня ділянка зовнішнього фланця може простягатися вгору понад поперечними деталями каркасу, наприклад, верхньою поверхнею поперечних деталей каркасу, на відстані 2-10 мм, наприклад, на відстані 4-8 мм, наприклад, на відстані приблизно 6 мм. Центральна передня ділянка зовнішнього фланця може також простягатися вище площини відкритого каркасу на відстані 2-10 мм, наприклад, на відстані 4-8 мм, наприклад, на відстані приблизно 6 мм. Таким чином, зовнішній фланець може мати певну висоту, особливо в центральній передній ділянці. Зовнішній фланець також може виступати вгору вище поперечних деталей каркасу уздовж лівої і правої ділянок плечей базової деталі. Ділянки лівого і правого плеча зовнішнього фланця можуть простягатися вгору вище поперечних деталей каркасу, наприклад, верхньої поверхні поперечних деталей каркасу, на відстані 2-6 мм, наприклад, на відстані 3-5 мм, наприклад, на відстані приблизно 4 мм. Ділянки лівого і правого плеча зовнішнього фланця можуть також простягатися вгору вище площини відкритого каркасу на 2-6 мм, наприклад, 3-5 мм, наприклад, приблизно 4 мм. Тому зовнішній фланець в центральній передній ділянці є вищим за фланець на лівих і правих ділянках плечей, наприклад, який простягається як мінімум над частиною корінних зубів користувача. 3 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, зовнішній фланець може перериватися або мати зменшену висоту, в положеннях з лівого і правого боків проміжних областей лівої і правої ділянок плечей зовнішнього фланця і центральну передню ділянку зовнішнього фланця. Вказані положення з лівого і правого боків відповідають іклам. Висота зовнішнього фланця зменшена в цих точках, оскільки ікла іноді виступають назовні по відношенню до інших зубів і можуть не прилягати позаду фланця, якщо зовнішній фланець буде мати таку ж висоту, що і в центральній передній ділянці. Зовнішній фланець може бути сформований єдиним з викривленою зовнішньою повздовжньою деталлю каркасу, наприклад, в ході операції ін'єкційного формування. Внутрішній фланець на викривленій внутрішній повздовжній деталі каркасу може простягатися на відстані приблизно 1-3 мм, наприклад, приблизно 2 мм від поперечних деталей каркасу, наприклад, верхньої поверхні поперечних деталей каркасу. Внутрішній фланець на викривленій внутрішній повздовжній деталі каркасу може простягатися на відстані приблизно 13 мм, наприклад, приблизно 2 мм від площини відкритого каркасу. Внутрішній фланець може виступати вгору від поперечних деталей каркасу вздовж як мінімум центральної передньої ділянки внутрішньої повздовжньої деталі каркасу. Внутрішній фланець може виступати вгору від поперечних деталей каркасу вздовж повної довжини внутрішньої повздовжньої деталі каркасу. Крім того, внутрішній фланець може виступати вгору з істотною мірою однаковою висотою вздовж усієї його довжини. Внутрішній фланець також може бути сформований єдиним з викривленим внутрішнім елементом, наприклад, в ході ін'єкційного формування. В одному варіанті винаходу зовнішній фланець на викривленій зовнішній повздовжній деталі каркасу не простягається або не виступає униз нижче площини відкритого каркасу до будь-якої значної міри. Подібним чином, фланець на викривленій зовнішній повздовжній деталі каркасу не простягається або не виступає униз нижче площини відкритого каркасу до будь-якої значної міри. Однак, слід прийняти до уваги, що пристрій з одним або більше виступаючими униз фланцями знаходиться в межах винаходу. Заявником було виявлено, що задовільна жорсткість і міцність можуть бути одержані із зовнішніми і внутрішніми фланцями, які виступають тільки вгору з відкритого каркасу, але не вниз з відкритого каркасу. Однак, якщо необхідна більш висока міцність поблизу зовнішньої повздовжньої деталі каркасу, наприклад, на зовнішньому боці зубів, фланець може виступати униз, так само, як може виступати вгору. Також може бути забезпечений виступаючий униз внутрішній фланець. В іншому варіанті описані вище внутрішні і зовнішні фланці також можуть виступати униз з площини відкритого каркасу або поперечних деталей каркасу замість того, щоб виступати вгору з поперечних деталей каркасу. Базова деталь може мати передню вказану поперечну деталь каркасу в центральній передній ділянці базової деталі, і дві задні вказані поперечні деталі каркасу на задній частині лівої і правої ділянок плечей базової деталі. Базова деталь також може мати численні проміжні вказані поперечні деталі каркасу поміж задніми поперечними деталями каркасу на задньому боці ділянок плечей, і передню поперечну деталь каркасу. Поперечні деталі каркасу в центральній передній ділянці базової деталі можуть мати ширину 5-15 мм, переважно 8-12 мм, і найбільш переважно, приблизно 9-11 мм. Задні поперечні деталі каркасу на задньому боці кожної з ділянок плечей можуть мати ширину 2-10 мм, переважно 3-8 мм, більш переважно, 4-6 мм. Проміжні поперечні деталі каркасу можуть мати ширину 1-4 мм, наприклад, 2-3 мм. Таким чином, поперечна деталь каркасу, розташована в передній ділянці базової деталі, наприклад, істотною мірою центрально, може мати більшу ширину, ніж задні і проміжні деталі каркасу. Такі поперечні деталі каркасу або перехресні елементи виконують важливі структурні функції і зміцнюють пристрій в ключових зонах, наприклад, таких як передня і задня частина ділянок плечей. Деталь для зчеплення із зубами може повністю вкривати структуру відкритого каркасу базової деталі, наприклад, включати як верхні, так і нижні поверхні структури відкритого каркасу, а також внутрішні і зовнішні боки структури відкритого каркасу. Деталь для зчеплення із зубами може включати центральну перемичку, що має верхні і нижні поверхні, які простягаються паралельно до площини відкритого каркасу, а також внутрішні і зовнішні фланці, що виступають поперечно на відстані від як мінімум однієї з верхньої і нижньої поверхонь перемички. Внутрішні і зовнішні фланці і перемичка можуть утворювати як мінімум одну структуру для зчеплення із зубам, що визначає канал, в межах якого розташовуються зуби користувача. 4 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 Перемичка та внутрішні і зовнішні фланці можуть утворювати структуру для зчеплення як з верхніми, так і з нижніми зубами, і в цьому випадку фланці деталі виступають на відстані як від верхньої, так і від нижньої поверхні перемички. Такі структури для зчеплення із зубами, сформовані фланцями і перемичкою, визначають вказані верхні і нижні канали деталі зчеплення із зубами. Деталь для зчеплення із зубами простягається навколо і понад базовою деталлю і утворює корпус тренажера. Вона утворює поверхні тренажера, які контактують та зчіплюються із зубами та яснами користувача. Деталь для зчеплення із зубами може повністю вкривати поверхню базової деталі, наприклад, включаючи спрямовану назовні поверхню зовнішнього фланця. Деталь" для зчеплення із зубами може вкривати зовнішню поверхню зовнішнього фланця відносно тонким шаром матеріалу, наприклад, істотно тоншим за шар, що вкриває внутрішню поверхню зовнішнього фланця. Це допомагає утримувати базову деталь і деталь для зчеплення із зубами разом. Перевага такої конструкції деталі для зчеплення із зубами, що вкриває базову деталь, полягає в тому, що вона допомагає утримувати деталь для зчеплення із зубами на базовій деталі. Базова деталь і деталь для зчеплення із зубами виготовлені з різних матеріалів, і різні матеріали повинні бути сумісними один з одним і рухатися разом, таким чином, щоб уникнути розшарування. Покриття базової деталі деталлю для зчеплення із зубами допомагає утримувати обидві деталі разом, і в результаті пристрій є стійким до розшарування в процесі використання. Деталь для зчеплення із зубами може мати в широкому сенсі таку ж форму і конфігурацію, як ілюстровано в попередній патентній заявці заявника PCT/AU99/00840 та опублікований WIPO як WO 00/35369. Вміст зазначеної специфікації, таким чином, включений до даного опису шляхом прямого перехресного посилання. Деталь для зчеплення із зубами може додатково включати одну або більше конструкцій для зміни положення зубів щонайменше в одному з каналів, що сприяють правильному розташуванню окремих зубів користувача, наприклад, множинні вказані конструкції для зміни положення зубів. Конструкції для зміни положення можуть також сприяти початковому пристосуванню пристрою. Конструкції для зміни положення зубів можуть бути розташовані попарно, тобто вирівняні один з одним вздовж довжини каналу або склепіння, що виступають всередину від внутрішніх і зовнішніх фланців відповідно. Кожна конструкція для зміни положення зубів може включати виступ у формі клина, що простягається всередину від вказаного фланця у вказаному каналі. Кожна конструкція для зміни положення може в широкому сенсі мати таку форму, щоб відповідати формі зубів користувача і може простягатися у відповідний канал на незначну відстань. Конструкції для зміни положення зубів можуть бути розміщені таким чином, щоб сприяти переміщенню зубів у напрямку так званих ідеальних положень для цих зубів в ротовій порожнині користувача. Конструкції для зміни положення зубів можуть колективно змінювати положення як мінімум двох центральних передніх різців з числа зубів користувача, наприклад, як мінімум чотири передні зуби користувача. В одному варіанті конструкції для зміни положення зубів колективно змінюють положення чотирьох передніх зубів користувача. В одному варіанті конструкції для зміни положення зубів колективно змінюють положення чотирьох передніх зубів користувача і трьох зубів з кожного боку позаду від чотирьох передніх зубів користувача. Виступи можуть бути сформовані єдиними з деталлю для зчеплення із зубами, наприклад, шляхом ін'єкційного формування, коли деталь для зчеплення із зубами формують на базовій деталі. Як вказано вище, у переважному варіанті деталь для зчеплення із зубами визначає як верхній, так і нижній канали для розміщення верхніх і нижніх зубів користувача. У такому тренажері деталь для зчеплення із зубами може мати конструкції для зміни положення зубів в обох вказаних верхньому і нижньому каналах для зміни положення як верхніх зубів, так і нижніх зубів. Ортодонтичний тренажер може включати отвори, що проходять крізь деталь для зчеплення із зубами і базову деталь та відкриваються як до зовнішніх поверхонь деталі для зчеплення із зубами, так і до її внутрішньої поверхні. Ортодонтичний тренажер може також включати вушко для язика, щоб заохочувати користувача до правильного розміщення язика. 5 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ортодонтичний тренажер також може включати виріз або заглиблення, визначене ним в передній ділянці деталі для зчеплення із зубами, наприклад, викривлений внутрішній фланець, щоб дозволити ширині склепіння, визначеній тренажером, наприклад, ліва і права ділянки плечей для зчеплення із зубами і базова деталь для корекції. Традиційно це може бути забезпечено проміжками на кожному боці вушка для язика. Ортодонтичний тренажер також може включати виріз від серединної лінії викривленого зовнішнього фланця, наприклад, як вище, так і нижче перемички. Він забезпечується таким чином, що зазначена м'яка ділянка ясен не контактує з деталлю для зчеплення із зубами коли тренажер вдягнений, з метою підвищення зручності. Пристрій може також мати певне потовщення перемички деталі для зчеплення із зубами на ділянках лівого і правого плечей. Товщина деталі для зчеплення із зубами може збільшуватися в зворотному напрямку від центральної передньої ділянки у напрямку задньої чистини лівої і правої ділянок плечей. Таке потовщення може завершуватися в точці, розташованій спереду від задньої частини лівої і правої ділянок плечей деталі для зчеплення із зубами. Деталь для зчеплення із зубами далі може знову потоншуватися від цієї точки до задньої частини лівої і правої ділянок плечей. Потовщення деталі для зчеплення із зубами може бути подібним на перевернене крило (аеродинамічний профіль), наприклад, з викривленою нижньою поверхнею та істотною мірою пласкою верхньою поверхнею, якщо дивитися в поперечному розрізі. Така форма перемички ділянки деталі для зчеплення із зубами правильно розміщує зуби верхньої і нижньої щелепи по відношенню один до одного, таким чином, щоб сприяти розслабленню м'язів, а також скроневонижньощелепного суглобу. Заявником передбачено, що пристрій буде виготовлений в декількох розмірах і відповідний розмір тренажера буде вибиратися для будь-якого даного користувача на базі розміру його зубів. Заявником передбачено, що різні розміри будуть охоплювати два різні розміри склепіння, і кожен розмір склепіння матиме близько шести різних розмірів і положень конструкцій для зміни положення зубів. Різні конструкцій для зміни положення зубів будуть пристосовуватися до різних розмірів і положення зубів у різних користувачів. У відповідності до іншого аспекту даного винаходу пропонується ортодонтичний тренажер, який включає: базову деталь, виготовлену з поліамідного матеріалу, що загалом має U-форму, яка відповідає контуру щелепи користувача, причому базова деталь має структуру відкритого каркасу з викривленими внутрішніми і зовнішніми видовженими деталями каркасу, що з'єднані поперечними деталями каркасу, розміщеними з проміжками, де базова деталь має центральну передню ділянку та ліві і праві ділянки плечей, і базова деталь включає конструкції для зміни положення зубів на зовнішній видовженій деталі каркасу, що простягається як мінімум через передню центральну ділянку; і безперервну деталь для зчеплення із зубами, виготовлену з полімерного матеріалу, що являє собою силіконову гуму або полівінілхлорид (ПВХ), яка оточує і вкриває базову деталь та включає перемичку і внутрішній та зовнішній фланці, що виступають вгору і вниз як від верхньої, так і від нижньої поверхні перемички, які визначають верхній і нижній канали, в яких можуть розташовуватися верхні і нижні зуби користувача. Конструкції для зміни положення зубів на зовнішній подовженій деталі каркасу також можуть простягатися через як мінімум частину лівих і правих ділянок плечей, а також вказану центральну передню ділянку. Базова деталь може включати додаткові конструкції для зміни положення зубів на внутрішній подовженій деталі каркасу. Ортодонтичний тренажер може додатково включати конструкції для зміни положення зубів з метою сприяння правильному розміщенню зубів користувача. Базова деталь може бути виготовлена з поліамідного матеріалу, такого як нейлон. Деталь для зчеплення із зубами може бути виготовлена із силіконової гуми. У відповідності до іншого аспекту даного винаходу пропонується спортивний захисний засіб, який включає: базову деталь, виготовлену з поліамідного матеріалу, що загалом має U-форму, яка відповідає контуру щелепи кор.?истувача, причому базова деталь має структуру відкритого каркасу з викривленими внутрішніми і зовнішніми видовженими деталями каркасу, що з'єднані поперечними деталями каркасу, розміщеними з проміжками, де базова деталь має центральну передню ділянку та ділянки лівого і правого плечей; та безперервну деталь для зчеплення із зубами, виготовлену з полімерного матеріалу, що являє собою силіконову гуму або полівінілхлорид (ПВХ), яка оточує і вкриває базову деталь та включає перемичку і внутрішній та зовнішній фланці, що виступають вгору і вниз як від верхньої, 6 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 так і нижньої поверхонь перемички, що визначають верхній і нижній канали, в яких можуть розташовуватися верхні і нижні зуби користувача. Спортивний захисний засіб може включати одну або більше необов'язкових ознак ортодонтичного тренажера, визначеного в попередньому аспекті винаходу. Конкретно, базова деталь може бути виготовлена з поліамідного матеріалу, що являє собою нейлон. Деталь для зчеплення із зубами може бути виготовлена з силіконової гуми. Даний винахід також охоплює спосіб лікування пацієнта з метою сприяння покращенню навичок мовлення та сприяння покращенню розміщення його зубів, де спосіб включає стадії пристосування пристрою як описано в першому або другому аспектах винаходу вище, для користувача, та постійне носіння пристрою користувачем. Власник може носити пристрій як мінімум протягом декількох годин кожної доби. Переважно користувач носить пристрій щодня як мінімум протягом декількох годин вдень і декількох годин вночі. Даний винахід також охоплює спосіб захисту зубів користувача в ході занять спортом, зокрема, контактними видами спорту, причому спосіб включає стадії пристосування пристрою, як описано в першому або третьому аспектах винаходу вище, для користувача, і вдягання пристрою користувачем на час здійснення будь-якої діяльності, яка піддає його ризику удару в голову або щелепу. Детальний опис переважних варіантів Пристрій для застосування в ротовій порожнині, що являє собою ортодонтичний тренажер або спортивний захисний засіб у відповідності до даного винаходу, може існувати в різноманітних формах. Далі будуть детально описані деякі варіанти винаходу з посиланням на додані фігури. Метою наведення такого детального опису є інструктування осіб, зацікавлених у предметі винаходу, щодо його реалізації. Однак, повинно бути чітко зрозуміло, що конкретна природа цього детального опису не замінює загального характеру попередніх тверджень. На фігурах: На Фіг. 1 представлено тривимірний вигляд спереду згори пристрою, що являє собою ортодонтичний тренажер у відповідності до винаходу; На Фіг. 2 представлено тривимірний вигляд ззаду згори пристрою з Фіг. 1; На Фіг. 3 представлено вигляд спереду пристрою з Фіг. 1; На Фіг. 4 представлено вигляд ззаду пристрою з Фіг. 1; На Фіг. 5 представлено верхню проекцію пристрою з Фіг. 1; На Фіг. 6 представлено нижню проекцію пристрою з Фіг. 1; На Фіг. 7 представлено вигляд збоку пристрою з Фіг. 1 з однієї сторони; На Фіг. 8 представлено вигляд збоку пристрою з Фіг. 1 з іншої сторони; На Фіг. 9 представлено тривимірний вигляд згори частини пристрою з Фіг. 1 з видаленою частиною деталі для зчеплення із зубами з метою демонстрації підлеглої базової деталі; На Фіг. 10 представлено тривимірний вигляд згори базової деталі пристрою з Фіг. 1; та На Фіг. 11 представлено тривимірний вигляд знизу базової деталі з Фіг. 10; На Фіг. 12 представлено тривимірний вигляд спортивного захисного засобу у відповідності до одного варіанта винаходу, де не показано прихованих деталей, вигляд ззаду; На Фіг. 13 представлено тривимірний вигляд захисного засобу з Фіг. 12, вигляд спереду; На Фіг. 14 представлено вигляд ззаду захисного засобу з Фіг. 12, де показано базову деталь лініями невидимих деталей; На Фіг. 15 представлено вигляд знизу захисного засобу з Фіг. 12, де показано базову деталь лініями невидимих деталей; На Фіг. 16 представлено вигляд збоку захисного засобу з Фіг. 12, де показано базову деталь лініями невидимих деталей; На Фіг. 17 представлено тривимірний вигляд ззаду згори базової деталі захисного засобу з Фіг. 12, де також показано деталь для зчеплення із зубами пунктирними лініями; та На Фіг. 18 представлено тривимірний вигляд спереду згори базової деталі захисного засобу з Фіг. 12, де також показано деталь для зчеплення із зубами пунктирними лініями. На Фіг. 1 і 9 номер 1 посилається загалом на пристрій, що являє собою ортодонтичний тренажер у відповідності до винаходу. Ортодонтичний тренажер 1 загалом включає базову деталь 2, що загалом має U-форму, яка відповідає контуру щелепи користувача. Базова деталь 2, показана на Фіг. 10 і 11, сама по собі позначена лініями невидимих деталей на Фіг. 1-9. Ортодонтичний тренажер 1 додатково включає деталь для зчеплення із зубами 5, виготовлену з силіконової гуми, яка оточує і вкриває базову деталь 2. Деталь для зчеплення із зубами 5 займає істотно більший об'єм, ніж базова 7 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 деталь 2, і утворює корпус і форму тренажера 1. Вона також визначає всі робочі поверхні, які взаємодіють та зчіплюються із зубами і тканинами ясен в ротовій порожнині користувача. Базова деталь 2 чітко показана частково на Фіг. 9-11 і має базову основу в формі структури відкритого каркасу з вигнутими зовнішніми і внутрішніми повздовжніми деталями каркасу 10 і 12, що з'єднані поперечними деталями каркасу 15, розміщеними з проміжками. Базова деталь охоплює передню частину, загалом показану числом 17, а також ділянки лівого і правого плечей, загалом показані числами 18 і 19. В проілюстрованому варіанті базова деталь 2 має декілька поперечних деталей каркасу 15. Одна з них розміщена безпосередньо біля передньої центральної ділянки 17 дугових елементів 10, 12 (зубні дуги). Вказана поперечна деталь каркасу 15 має ширину приблизно 8-12 мм і є значно товщою за інші поперечні деталі каркасу. Додаткова ширина служить для забезпечення додаткової міцності цій поперечній деталі каркасу 15. Дві інші поперечні деталі каркасу 15 розміщені суміжно до задньої частини лівої і правої ділянок плечей 18, 19 базової деталі 2. Ці поперечні деталі каркасу 15 мають ширину 3-6 мм. Хоча вони тонші за передню поперечну деталь каркасу, вони є товщими за решту поперечних деталей каркасу. Решта поперечних деталей каркасу відомі як проміжні поперечні деталі каркасу 15. В проілюстрованому варіанті присутні дві вказаних поперечних деталі каркасу на кожній ділянці плеча 18, 19. Поперечні деталі каркасу мають ширину 1-4 мм, наприклад, близько 2 мм. Додатково базова деталь 2 також включає зовнішній фланець 25, що виступає вгору від вигнутої зовнішньої деталі каркасу 10 і простягається уздовж повної довжини вигнутої зовнішньої деталі каркасу 10. Зовнішній фланець виступає вгору вище поперечних деталей каркасу 15 структури відкритого каркасу і загальної площини відкритого каркасу (в подальшому має назву зовнішнього фланця). Частина фланця 25 в передній центральній ділянці 17 зовнішньої вигнутої деталі каркасу 10 виступає далі, ніж та частина, що простягається вгору від лівої і правої ділянок плечей 18 і 19. Частина фланця в передній центральній ділянці 17 може мати максимальну висоту 6-8 мм. Частини фланця на ділянках лівого і правого плечей зовнішньої деталі каркасу 10 можуть мати максимальну висоту 5-7 мм. Зовнішній фланець 25 визначає низьку точку 28 посередині з кожної сторони центральної передньої частини 17 та ділянках лівого і правого плечей 18, 19. Низька точка розміщена в точці, де розташовані очні зуби або різці користувача. Причиною цього є те, що різці іноді розташовуються збоку та назовні по відношенню до інших зубів, і якщо фланець буде вищим в цій області тренажер може не пристосуватися до зубів користувача. Заявником було виявлено, що шляхом зменшення висоти зовнішнього фланця 25 в цій точці з кожної сторони тренажера може бути пристосований до більшості ротових порожнин без виникнення цієї проблеми. Вигнута внутрішня деталь каркасу 12 базової деталі 2 також має фланець 30, що простягається вгору від відкритого каркасу (далі має назву внутрішнього фланця). Внутрішній фланець 30 виступає вгору вище відкритого каркасу на відстані 1-3 мм, наприклад, близько 2 мм. Таким чином, він виступає набагато менше, ніж зовнішній фланець 25. Вигнуті зовнішні і внутрішні деталі каркасу 10, 12 та зовнішній і внутрішній фланці 25 і 30 разом прикладають виправну силу до будь-яких викривлених зубів у верхньому і нижньому склепіннях користувача і, таким чином, активно сприяють правильному позиціонуванню верхніх зубів. Крім того, це забезпечує базовій деталі 2 додаткову жорсткість або жорсткість і структурну міцність. Базова деталь 2 на фігурах не має фланця, що виступає або простягається вниз нижче відкритого каркасу базової деталі 2 до будь-якої відчутної міри. Заявником виявлено, що верхній фланець забезпечує базовій деталі 2 необхідний рівень торсійної жорсткості і негнучкості, і нижній фланець не є необхідним. Однак, має бути чітко зрозуміло, що виступаючий донизу фланець розглядається як такий, що знаходиться в межах винаходу. Наприклад, виступаючий донизу фланець буде додатково збільшувати міцність базової деталі. Базова деталь 2 визначає пару отворів 38, 39 в її центральній передній ділянці 17. Отвори 38, 39 сформовані, як у внутрішній, так і зовнішній вигнутих деталях каркасу 12, 10 базової деталі 2. Вони розташовані на лівій і правій сторонах передньої ділянки 17 базової деталі 2. Отвори сформовані цілісними конструкціями дужки або петлі, які виступають вниз нижче базової деталі 2. Отвори 38, 39 співвіднесені з відповідними отворами в деталі для зчеплення із зубами 5, як буде описано більш детально нижче. Базова деталь 2 виготовлена з жорсткого пластичного матеріалу, який не плавиться або не пом'якшується під дією температур нижче приблизно 300 °С. В проілюстрованому варіанті базова деталь виготовлена з поліамідного матеріалу, що являє собою нейлон. Нейлон не 8 UA 97621 C2 5 10 пом'якшується або не плавиться при контакті з розплавленим силіконом, коли силікон ін'єкційно формують в нейлон. Крім того, він є твердим і продемонстрував належний рівень жорсткості. В той же час він дозволяє певний рух лівої і правої ділянок плечей у напрямку одна до одної та одна від одної, а також деяке скручування лівої і правої ділянок плечей по відношенню одна до одної. Нейлон - це загальна назва будь-якого синтетичного полімерного аміду з довгим ланцюгом, який містить амідні групи, що повторюються як складова головного ланцюга полімеру. Полімер є лінійним, і, таким чином, є придатним для формування в нитку, хоча в даному випадку в цьому немає потреби. Одна з властивостей нейлону, що робить його придатним для такого застосування, - це його здатність витримувати особливо високі температури. Як результат, він не пом'якшується або не деформується при контакті з розплавленим силіконом при високих температурах. Заявник одержав нейлон від Shinko Chemical Company (Тайпей, Тайвань). В таблиці нижче наведені різні категорії Nylon 66, який поставляється цією компанією. 15 2 МІЦНІСТЬ НА РОЗТЯГНЕННЯ ПОДОВЖЕННЯ МІЦНІСТЬ ПРИ ЗГИНАННІ МОДУЛЬ ПРУЖНОСТІ ПРИ ЗГИНАННІ МІЦНІСТЬ НА УДАР ЗА ІЗОДОМ ROCK WELL ТВЕРДІСТЬ ТОЧКА ПЛАВЛЕННЯ МОДУЛЬНИЙ ДИНАМІЧНИЙ 2 (M.D.T, 18,6 кг/см ) МОДУЛЬНИЙ ДИНАМІЧНИЙ 2 (M.D.T, 4,6 кг/см ) ВМІСТ ЗОЛИ СКОРОЧЕННЯ ШАБЛОНУ кг/см 800 900 1700 1900 840 1150 % 55 10 7,1 2 4 4,5 2 кг/см 1000 1350 2300 2600 1200 1700 2 кг/см 28000 35000 80000 108000 31000 72000 2 кг/см 13 8,5 11 9 7,3 7 R118 119 120 120 118 119 ШКАЛА °С 260 260 255 260 260 260 ВИПРОБУВАЧ °С 66 200 238 240 73 248 ВИПРОБУВАЧ 25 30 35 230 240 255 230 245 W1% 1,71,8 1,31,4 55 1,1 13 0,30,5 0,81,0 20 1,2 33 45 0,2- 0,2-0,3 1,00,4 1,3 0,7- 0,3-0,5 0,71,0 1,0 13 10 43 1,35 1,46 1,16 25 0,30,5 0,71,0 20 1,38 г/10хв 2 г/см M.F. ПИТОМА ВАГА 20 °С 255 Заявник використовував категорію Nylon 66, відому як Nylon66 6212GA для пристроїв, яких були ним виготовлені. Цей матеріал має наступні властивості: Міцність на розтягнення 900 Міцність при згинанні 1350 ROCK WELL твердість 119 Нейлон також може бути одержаний від численних інших постачальників хімічних матеріалів, в тому числі Е І. Du Pont Nemours Chemical Company (DuPont), Делавер, США. Заявник вважає, що нейлон, одержаний від Du Pont, також буде працювати задовільно. Цей матеріал є основним продуктом і може бути одержаний від великого числа постачальників нейлону у всьому світі. Заявник передбачає, що винахід може бути реалізований однаково добре, незважаючи на те, від якого постачальника буде одержаний нейлон. Деталь для зчеплення із зубами 5 включає центральну перемичку 40, яка широко оточує частину відкритого каркасу базової деталі 2. Вона заповнює простір між перехресними елементами 15, а також утворює шар з певною товщиною на відкритому каркасі. Деталь для зчеплення із зубами 5 також має внутрішній і зовнішній фланці 44, 45, що простягаються як вище, так і нижче обох сторін перемички 40. Вказані фланці 44, 45 разом з перемичкою 40 утворюють верхній і нижній канали 46, 47, в яких розташовуються верхні і нижні зуби користувача. Подібно до базової деталі 2, деталь для зчеплення із зубами 5 може включати центральну передню ділянку, а також ділянки лівого і правого плечей 48 та 49. Деталь для зчеплення із зубами виготовляють з полімерної сполуки, яка містить силікон, такої як силіконова гума медичної якості. Така гума являє собою основний продукт і може бути придбана у численних добре відомих хімічних компаній. Наприклад, заявнику відомо, що її можна придбати у Du Pont Chemical Company (Делавер, США). Заявником була одержана придатна силіконова гума від японської хімічної компанії під назвою Shin-Etsu Chemical Co Ltd, розташованої за адресою 6-1, 2 Chome, Ohtemachi, 9 UA 97621 C2 Chiyodaku, Токіо, Японія. Дані специфікації матеріалу, надані компанією Shin-Etsu для цього матеріалу, наведені нижче. ПЕРЕЛІК ДАНИХ СПЕЦИФІКАЦІЇ МАТЕРІАЛУ SHIN-ETSU ® ДВОХКОМПОНЕНТНА СУМІШ СИЛІКОНОВОЇ ГУМИ Прозора Висока міцність КЕ-195050 (А-В) В'язкість, мПа • с 680 (Р) Ротаційний віскозиметр типу Брукфілд (6800) 3 Питома Вага при 25 °С (77 °F) г/см 1,13 Співвідношення змішування А:В 1:1 Твердість JIS-A 50 Міцність на розтягнення JIS-6301 МПа 9,3 Подовження на розриві JIS-6301 % 55 Міцність на розрив JIS-6301 кН/м 44,1 Залишкова деформація при стисканні 22 год / 150 °С % 28 Лінійне скорочення JIS-6301 % 2 Опір об'єму (примітки COMMENTS) 10Т -m Типові властивості 5 10 15 20 25 30 35 40 Одиниці КЕ-195060 (А-В) 730 (7300) 1,14 1:1 58 7,8 380 43,1 22 1,9 10Т КЕ-195070 (А-В) 750 (7500) 1,15 1:1 68 7,8 350 49 50 2,1 10Т Категорія силікону, яку Заявник частіше за все використовував для пристрою, являє собою КЕ-1950-70, тобто категорію з найбільшою твердістю. Інший постачальник силіконової гуми - Bayer Chemical Company (Леверкузен, Німеччина). Bayer поставляє рідку силіконову гуму LSR 2050, яка є нетоксичною і придатною як матеріал медичної якості. Існують дві складові гуми, кожна з яких упакована в окремий контейнер. Ці два компоненти далі нагнітають в нерухомий міксер і ретельно перемішують, після чого вприскують в штамп для ін'єкційного формування. Тренажер також включає конструкції для зміни положення зубів 50 в кожному з внутрішніх і зовнішніх фланців 44, 45 деталі для зчеплення із зубами 5. Конструкції для зміни положення 50 призначені для спрямування та несиметричного впливу на окремі зуби в напрямку їх правильного положення на склепінні користувача. Кожна з вказаних конструкцій для зміни положення зубів 50 включає виступи, що виступають назовні з кожного із внутрішніх і зовнішніх фланців 44, 45 в простір, визначений верхнім і нижнім каналами. Кожний з виступів конструкцій для зміни положення зубів 50 може мати форму клина, якщо дивитися на нього в поперечному розрізі, що звужується всередину від обох сторін до точки при бажаному положенні між суміжними зубами. Додатково, можуть існувати конструкції для зміни положення зубів 50 в кожному з верхніх і нижніх каналів деталі для зчеплення із зубами 5. В проілюстрованому варіанті присутні конструкції для зміни положення зубів 50 для розташування 10 зубів користувача, найближчих до передньої частини склепіння на верхній щелепі. Подібним чином, конструкції для зчеплення із зубами також можуть розміщувати 10 передніх зубів на нижній щелепі користувача. Ортодонтичний тренажер також може включати мітку або виріз 55 на серединній лінії верхньої поверхні зовнішнього фланця 45 деталі для зчеплення із зубами 5. Він також включає меншу мітку або абрис серединної лінії 57 на нижній поверхні зовнішнього фланця 45. Мітки видаляють матеріал з деталі для зчеплення із зубами на серединній лінії, таким чином, що вона не контактує з м'якою тканиною в цій області. Через цю область простягається сухожилля, і для користувача буде зручніше, якщо деталь для зчеплення із зубами 5 не буде контактувати з цим сухожиллям. Ортодонтичний тренажер 1 також має вушко для язика 60 для розміщення язика користувача точно в центральному положенні. Вушко для язика утворене у внутрішньому фланці 44 деталі 5 вгору по відношенню до перемички 40. Це допомагає покращити навички мовлення користувача, і особливо уникнути засовування язика. Проміжки з обох боків вушка 60 виконують важливу функцію, дозволяючи внутрішню і зовнішню корекцію плечей тренажера 1, з метою пристосування до різних розмірів склепіння у різних користувачів. Це дозволяє пристосувати два розміри пристроїв з двома різними розмірами склепіння для більшості 10 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 пацієнтів. Також присутня маленька мітка, сформована на нижньому краю внутрішнього фланця, наприклад, в центральному положенні. Крім того, перемичка 40 деталі для зчеплення із зубами 5, наприклад, її верхні і нижні поверхні, звужуються назовні від передньої ділянки деталі 4 в задньому напрямку до лівої і правої хвостових ділянок плечей 48, 49. Вплив цього полягає в поступовому потовщенні перемички 40 в напрямку від передньої до задньої частини деталі для зчеплення із зубами 5. Це продовжується до точки в лівій і правій хвостових ділянках плечей 48, 49, яка розміщена на відстані спереду від задніх кінців ділянок плечей. Таким чином, верхня і нижня поверхні деталі для зчеплення 5 звужуються всередину у напрямку один одного, таким чином, щоб поступово потоншуватися від вказаної точки до задньої частини деталі для зчеплення із зубами 5. Якщо коротко, перемичка 40 загалом може бути описана як така, що має форму асиметричного крила на кожній ділянці плеча 48, 49, розширюючись назад від передньої ділянки. Крило має вигнуту поверхню на його нижній стороні, і, таким чином, може розглядатися як перевернуте. Така форма крила для перемички 40 заповнює простір між верхніми і нижніми зубами користувача і підтримує щелепу. Це надає можливість нижній щелепі приймати анатомічно правильне положення по відношенню до верхньої щелепи та забезпечує розслаблення та користь для м'язів користувача. Деталь для зчеплення із зубами 5 також має канали, утворені в тому ж місці, що і отвори 38, 39 базової деталі 2. Ці канали є безперервними і відкриваються з обох кінців. Отвори 38 і 39 в базовій деталі збільшують зовнішню область деталі для зчеплення із зубами 5 в контакті з базовою деталлю 2. Це є переважним, оскільки також допомагає утримувати деталь для зчеплення із зубами на базовій деталі і створює опір відшаруванню. Ортодонтичний тренажер виробляють наступним чином. Спершу базову деталь 2 формують ін'єкційним формуванням з нейлону на першій стадії ін'єкційного формування. Після цього деталь для зчеплення із зубами 5 формують навколо і понад базовою деталлю 2, та вона вкриває базову деталь 2 на другій стадії формування. Сформований ортодонтичний тренажер 1 далі може бути витягнений з штампу. Тривалість циклів для кожної із стадій формування може становити близько 15 секунд. Тривалість циклу для формування силіконової гуми буде довшим, ніж у випадку нейлонової базової деталі. Загалом сформованим деталям дозволяють пасивно охолонути. Однак, силіконова гума може бути охолоджена активно одразу після формування. Загалом деталі витягають із штампу одразу після того, як сформований матеріал мав можливість достатньою мірою охолонути. Розплавлений силікон вводять у штамп при дуже високій температурі, наприклад, як мінімум 300 °С. Таким чином, сформована базова деталь повинна бути здатною витримати цю температуру без пом'якшення. Нейлон здатний витримати температуру ін'єкції силікону, і тому розглядається як високою мірою придатний для цієї мети. Крім того, нейлон має високий рівень жорсткості і локальної твердості, і в той же час дозволяє певне згинання ділянок плечей тренажера у напрямку одна до одної та одна від одної. Тренажер може бути сформований в двох окремих штампах, причому базову деталь формують в першому штампі, після чого витягають і вміщують до другого штампу, де формують деталь для зчеплення із зубами. Альтернативно, базова деталь і деталь для зчеплення із зубами можуть бути сформовані в такому ж шаблоні в ході процесу співін'єкції. Тоді базову деталь формують на першій стадії за допомогою процесу ін'єкційного формування, і далі деталь для зчеплення із зубами формують на базовій деталі в ході другої стадії формування. Базову деталь не доведеться витягати з шаблону перед формуванням на ній деталі для зчеплення із зубами. Шаблон включає дві частини шаблону, по одній для базової деталі та деталі для зчеплення із зубами, які послідовно приводяться в робоче положення в зоні формування. При використанні ортодонтичний тренажер, описаний вище, звичайно буде пристосований ортодонтом або стоматологом. Заявником передбачено, що тренажери будуть мати як мінімум два різні розміри базової деталі. Кожний з цих розмірів базової деталі додатково буде мати як мінімум чотири різні розміри деталі для зчеплення із зубами з різними розмірами конструкцій для розміщення зубів. Відповідно, першою стадією для практикуючого фахівця буде вибрати відповідний тренажер з різних розмірів тренажерів і вставити його в ротову порожнину пацієнта. Загалом практикуючий фахівець буде вибирати розмір тренажера після перевірки і вимірювання склепіння та зубів користувача. Однак, процедура спроб і помилок також може використовуватися, за допомогою якої практикуючий фахівець буди випробовувати кожен з різних розмірів пристрою, а потім вибирати той, який пристосовується найкраще. 11 UA 97621 C2 5 10 15 20 25 30 35 Після пристосування до ротової порожнини пацієнта м'яка силіконова гума деталі для зчеплення із зубами розташовується проти ясен і зубів користувача. Скелетна базова деталь забезпечує базову міцність для збереження форми і конфігурації склепіння, визначеної тренажером, а також примушує зуби розташовуватися в бажаному положенні. Внутрішні і зовнішні фланці деталі для зчеплення із зубами носять проти зубів. Хоча силікон є м'яким і має певну здатність пристосовуватися до ротової порожнини користувача, він також є пружним і тому, коли він деформується зубами, він прикладає зворотну силу по відношенню до зубів користувача. Така сила сприяє вирівнюванню окремих зубів, таким чином, що вони не стирчать або не втягуються. Базова жорсткість базової деталі підтримує форму склепіння таким чином, що воно утворює гладку вигнуту або параболічну форму, якщо дивитися в площині. Тому вузьке склепіння користувача примушується до розширення пружною несиметричною силою деформованої базової деталі. Це є аналогічним до активної енергії пружини. Несиметрична сила застосовується по відношенню до зубів і має тенденцію до розширення склепіння. Конструкції для зміни положення зубів також сприяють тому, що окремі зуби займали своє переважне положення вздовж довжини лінії склепіння. Прикладання сили для зміщення зубів є стандартною ортодонтичною практикою. Ортодонтичний тренажер розміщує як верхнє, так і нижнє склепіння, а також зуби користувача, і тому непридатний для використання протягом щоденного життя. Наприклад, користувач не може говорити або їсти, коли тренажер вдягнутий. Користувач звичайно буде вдягати тренажер на декілька годин щоночі. Також переважним є вдягати тренажер також на декілька годин протягом дня, коли це можливо. З перебігом часу прикладання сили до відповідної поверхні зубів буде сприяти зміщенню зубів у напрямку до їх бажаних положень. Фізіологічний механізм, за допомогою якого досягається рух зуба, добре відомий стоматологічній та ортодонтичній спільноті, і не буде описаний в даному описі. В іншому варіанті винаходу, який не проілюстрований на фігурах, базова деталь виготовлена з нейлону, і деталь для зчеплення із зубами виготовлена з полівінілхлориду (ПВХ). ПВХ смола являє собою основний продукт в хімічній промисловості, і доступна від численних хімічних виробників у всьому світі. Заявник одержав смолу ПВХ від IMPRODEX, що є підрозділом Pacific Dunlop Limited, розташованої за адресою 135 Рейскоурс Роад, Флемінгтон, ВІЦ, Австралія. Специфікація для продукту, використаного Заявником, - це сполука ПВХ HYCO 4016-89. Вона являє собою прозору сполуку ПВХ для екструзії з метою застосування в галузях, де необхідна висока прозорість і низька токсичність, і є придатною для застосування в контакті з харчовими продуктами. Властивості цієї категорії ПВХ є такими, як вказано нижче: СПЕЦІАЛЬНІ ВЛАСТИВОСТІ Shore А миттєва твердість (ASTM 2240) Shore А твердість із затримкою 10 секунд (ASTM 2240) Питома вага Міцність на розтягнення Подовження при розриві 40 45 50 79 71 1,22 17,7 МПа 400 % Тренажер, що виготовлений з цих матеріалів і має такі ж конструктивні особливості і форму, що і описаний вище тренажер із силіконової гуми, та виробляється за допомогою подібного двостадійного процесу формування. Базова деталь сформована з нейлону на першій стадії. Далі деталь для зчеплення із зубами виготовляється з ПВХ на другій стадії ін'єкційного формування. Перевагою використання ПВХ замість силіконової гуми є те, що він не вимагає настільки високої температури ін'єкції. Це дозволяє спростити устаткування для формування, яке використовується. Це також зменшує температуру, яку повинна витримати базова деталь, коли на ній формують деталь для зчеплення із зубами. Додатково це відкриває можливість використання інших матеріалів, ніж нейлон, для базової деталі. Заявником передбачено, що можуть бути використані інші матеріали, такі як адитивні полімери, наприклад, поліетилен, поліпропілен, та конденсаційні полімери, наприклад, поліуретан і полікарбонат, а також може бути використаний термопластичний еластомер, наприклад, сантопрен. Інший термопластичний матеріал також може бути придатним. При використанні вказаний тренажер застосовують таким же чином, як тренажер, описаний вище. ПВХ має подібні до силікону властивості, та інші полімерні матеріали, якщо вони використовуються, з точку зору використання мають подібні до нейлону властивості. 12 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 12-18 ілюструють пристрій, що являє собою спортивний захисний засіб у відповідності до винаходу. Спортивний захисний засіб є структурно і функціонально подібним до тренажеру, описаного вище з посиланням на Фіг. 1-11. Відповідно, якщо не вказано інше, застосовуються такі ж числа для позначення таких самих компонентів. Перша істотна різниця між цим варіантом і тренажером полягає в тому, що захисний засіб має тільки верхній канал для розміщення верхнього склепіння і зубів користувача. Він не має нижнього каналу для розміщення нижніх зубів користувача. Базова деталь 2 включає вузол відкритого каркасу, як і у випадку тренажеру, проілюстрованого на Фіг. 1-11. Однак, якщо вузол відкритого каркасу на Фіг. 1-11 був переважно плоским, то вузол відкритого каркасу на Фіг. 12-18 є більш детально розробленим і простягається вгору, а також в горизонтальній площині. Відкритий каркас включає нижню зовнішню вигнуту повздовжню деталь каркасу 10, як на Фіг. 1, а також внутрішню вигнуту повздовжню деталь каркасу 12, розміщену з проміжком всередині по відношенню до зовнішньої деталі 10. Як внутрішня, так і зовнішня деталі 12, 10 можуть лежати в одній і тій самій горизонтальній площині і утворювати горизонтальну частину каркасу. Внутрішня і нижня зовнішні деталі каркасу 12, 10 зв'язані поперечними деталями каркасу 15, які лежать в тій же самій горизонтальної площини, що і внутрішні та зовнішні деталі 12, 10. Вказані поперечні деталі 15 розміщені з проміжками вздовж довжини внутрішньої і нижньої зовнішніх деталей 12, 10. Особливо виступаючі поперечні деталі 15 розташовані в передній центральній ділянці 17 а також в задній частині хвостових ділянок плечей 18, 19. Базова деталь на Фіг. 14-18 також включає верхню зовнішню вигнуту повздовжню деталь каркасу 70. Ця верхня повздовжня деталь каркасу 70 розміщена на відстані вище нижньої повздовжньої деталі каркасу 10. Вона має подібну товщину і виміри до нижньої зовнішньої повздовжньої деталі каркасу 10. Деталі каркасу 10, 70 разом визначають вертикальну частину каркасу. Верхня деталь 70 розміщена на відстані близько 7-14 мм, наприклад, на 8-12 мм вище нижньої деталі 10. Базова деталь 2 додатково включає поперечні деталі каркасу 72, що простягаються вертикально, які простягаються між верхньою та нижньою зовнішніми повздовжніми деталями 70, 10, розміщені з проміжками вздовж довжини цих деталей 70, 10 і довжини базової деталі 2 загалом. Виступаюча вертикальна поперечна деталь 72 розміщена в центральній передній ділянці 17 базової деталі 2. Ця поперечна деталь каркасу 72 має роздвоєння 74 у напрямку до її верхнього кінця. Роздвоєння 74 має на меті обхід навколо розрізу 55 в зовнішньому фланці 45 деталі для зчеплення із зубами 5. Розріз 55 описаний вище з посиланням на Фіг. 1. Додаткові виступаючі вертикальні поперечні деталі каркасу 72 розміщені в напрямку задньої частини верхньої і нижньої зовнішніх деталей каркасу 70, 10. Крім того, існують деякі проміжні вертикальні поперечні деталі 72 в проміжках між цими виступаючими поперечними деталями каркасу в передній ділянці і в задній частині. Проміжні поперечні деталі каркасу 72 у напрямку до передньої частини базової деталі 2 можуть бути нахилені або простягатися діагонально назад від низу до верху. На протилежність цьому, деякі з поперечних деталей каркасу у напрямку задньої частини, можуть бути нахилені уперед від низу до верху. Підпора або перехресна дужка 76 може простягатися діагонально вгору і назад від нижньої деталі 10 до точки перетину задньої поперечної деталі 72 зі задньою частиною верхньої повздовжньої деталі 70. Це допомагає поглинати силу, яка передається через базову деталь в задньому напрямі від удару, що прикладається до передньої частини захисного засобу. Навпаки, немає ніякої рівноцінної вертикальної структури відкритого каркасу, що простягалася б від внутрішньої повздовжньої деталі каркасу. Як показано на фігурах, внутрішня повздовжня деталь каркасу 12 дещо потовщується вздовж його повної довжини таким чином, що вона виступає вище горизонтальних поперечних деталей каркасу 15. Це показано особливо чітко на Фіг. 17 і 18. Проілюстрована внутрішня деталь каркасу 12 має висоту приблизно 2-10 мм, наприклад, 3-7 мм. Однак, вона не має структури відкритого каркасу, що простягалася б вгору від неї подібно до зовнішньої деталі каркасу 10. Структура відкритого каркасу дозволяє певну пружність, яка поглинає енергію. Мета наявності вертикальної частини каркасу з верхньою зовнішньою деталлю каркасу 70 і поперечними деталями 72 та дужкою 76, на додаток до частини відкритого каркасу, що простягається горизонтально, - додатково зміцнити базову деталь. Зокрема, ця частина 13 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритого каркасу, що простягається вертикально, розташована таким чином, що вона закінчується поза межами зубів, зміцнюючи захисний засіб проти фронтальних зіткнень. Таким чином, вона захищає верхні зуби, і особливо різці на верхньому склепінні, проти пошкодження внаслідок фронтальних зіткнень. Базова деталь в проілюстрованому захисному засобі виготовлена з поліамідного матеріалу, наприклад, нейлону. Деталь для зчеплення із зубами 5 характеризується тим фактом, що внутрішній і зовнішній фланці визначають тільки верхній канал, в межах якого розташовується верхнє склепіння і верхні зуби. Нижня сторона захисного засобу є істотною мірою плоскою, як показано на Фіг. 14 і 16. Це може забезпечувати контакт з верхівками нижнього ряду зубів користувача в процесі використання, але не розміщує їх. Коли ротова порожнина користувача закрита, нижня сторона може лежати на нижньому ряді зубів. Це дозволяє користувачу розмовляти, коли захисний засіб вдягнутий, а також надає можливість інтенсивно дихати. Багато спортивних захисних засобів володіють цією загальною характеристикою. Деталь для зчеплення із зубами 5 вкриває і включає базову деталь 2. Як показано на фігурах товщина матеріалу для зчеплення із зубами, який вкриває базову деталь, є до певної міри великою. Це робить зовнішню поверхню деталі для зчеплення із зубами придатним чином м'якою для користувача. Це також збільшує захист, який забезпечує захисний засіб. Деталь для зчеплення із зубами не має конструкцій для зміни положення зубів, подібних до конструкцій у варіанті з Фіг. 1. Це є результатом її єдиної функції - захистити зуби і щелепу та не здійснювати зміну положення зубів. Деталь для зчеплення із зубами в проілюстрованому захисному засобі виготовлена з силіконової гуми. Силіконова гума сформована на деталі яка виготовлена з поліаміду. Силіконова гума є придатною для деталі для зчеплення із зубами завдяки її м'якості і тому факту, що її використання вже схвалено для пристроїв для застосування в ротовій порожнині. При використанні в ролі спортивного захисного засобу вказаний захисний засіб спочатку пристосовує стоматолог або будь-яка інша особа, майже таким чином, як описаний вище ортодонтичний тренажер. Захисний засіб відповідного розміру вибирають з різних розмірів, які доступні, і встановлюють в ротовій порожнині користувача. Далі користувач носить захисний засіб за необхідністю протягом занять контактними видами спорту. Важливо, що захисний засіб не потрібно вміщувати в киплячу воду з подальшим формуванням, щоб пристосувати до ротової порожнини користувача. Захисний засіб має значну міцність, незважаючи на той факт, що силіконова гума є м'якою. Така міцність є результатом міцності базової деталі з нейлону, яка знаходиться під шаром силікону для зчеплення із зубами. Базова деталь з вертикальною частиною каркасу, яка перетинає її передню ділянку, спрямовує будь-який фронтальний удар через все склепіння щелепи, а не тільки через передні зуби. Описаний вище захисний засіб знайде специфічне застосування у дітей, особливо тих, які все ще ростуть. Діти демонструють певний опір застосуванню захисних засобів, що потребують формування і будуть віддавати перевагу захисному засобу, який не потребує формування. Нейлон забезпечує достатню пружність і пружну силу, щоб надати можливість пристосування пристрою для більшості користувачів з певною мірою зручності без здійснення будь-якого формування. Крім того, м'якість силіконової гуми також допомагає пристосувати захисний засіб для користувача з розумним рівнем комфорту, незважаючи на це, що для нього не здійснюють формування. Таким чином, запропонований пристрій є дуже ефективним у застосуванні в ролі спортивного захисного засобу. Зокрема, було виявлено, що захисний засіб забезпечує розумно високий рівень захисту для зубів і щелеп користувача. Він є особливо придатним для дітей, які ростуть, і для яких сила будь-якого удару буде меншою, ніж у дорослих, які займаються спортом. Він також є особливо придатним для видів спорту з низьким рівнем контакту, де ймовірна інтенсивність будь-якого удару буде меншою, ніж в регбі або американському футболі. Спортивний захисний засіб є особливо придатним для використання в таких видах спорту, як футбол, сквош і хокей. Перевага пристрою, описаного вище з посиланням на фігури, полягає в тому, що він може прикладати силу, яка є достатньо сильною для розширення склепіння і зміни положення зубів. Сила, яка прикладається для зубів, є подібною до сили, яка досягається за допомогою інших ортодонтичних пристроїв. Сила зміни положення є результатом базової міцності нейлонової базової деталі. Базова деталь створює ефект прикладання сили до неправильно вирівняних зубів, незважаючи на те, чи вони виступають, чи є втягнутими, і ця сила сприяє їх поверненню до форми дуги або лінії дуги. 14 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 Фланець на зовнішній вигнутій деталі каркасу базової деталі сприяє вирівнюванню зубів та розширенню склепіння користувача. Внутрішні і зовнішні повздовжні деталі каркасу базової деталі, в тому числі фланці, створюють ефект штовхання зубів, які зміщені назад або неправильно вирівняні. Так само, якщо зуб обернутий, з дистальний краєм, що стирчить, і серединним краєм зміщений назад, то внутрішній і зовнішній фланці також прикладають силу для сприяння ротаційному вирівнюванню до правильного положення. Крім того, якщо форма склепіння є вузькою, внутрішні і зовнішні деталі каркасу розроблені з формою широкого склепіння та є пружними, і, таким чином, примушують зуби розсуватися з метою розширення форми склепіння. Таким чином, тренажер не просто вирівнює суміжні зуби один по відношенню до одного, таким чином, що вони не стирчать. Скоріше, він сприяє розширенню склепіння, якщо воно є вужчим за ідеальну ширину склепіння. Він також правильно розміщує окремі зуби в правильній точці вздовж лінії склепіння. Таким чином, лінія між двома передніми зубами розміщується на середній лінії склепіння. Це є важливою вимогою для задовільної косметичної ортодонтії. Інша перевага ортодонтичного тренажера, описаного вище, полягає в тому, що силіконова гума являє собою дуже м'який матеріал. Таким чином, він здатний пристосовуватися до контурів зубів і ясен користувача без застосування надмірного місцевого тиску до зубів і ясен. Тобто, тренажер не чинить зайвих незручностей для ротової порожнини користувача. Він не сприяє пошкодженню м'яких тканин в ротовій порожнині пацієнта, і пацієнт може носити його з розумним рівнем комфорту. Крім того, тренажер може бути вироблений за допомогою операції формування у великих кількостях. Пристрій формують шляхом ін'єкційного формування, в дві стадії операцій формування. Це дає можливість здійснювати виробництво розумними коштами. Його не потрібно формувати на замовлення для кожного конкретного користувача. Це дає можливість поставляти його на ринку з розумною вартістю. Подальша перевага ортодонтичного тренажера, описаного вище, полягає в тому, що він має конструкції для розташування, призначені для зміни положення окремих зубів користувача в оптимальному положенні. Така зміна положення окремих зубів на параболічній кривій за допомогою тренажера масового виробництва являє собою суттєвий успіх. Додатково ортодонтичний тренажер має вушко для правильного розміщення язика та проміжки з обох боків вушка, щоб дозволити плечам тренажера до певної міри розкриватися або закриватися. Перевага спортивного захисного засобу, описаного вище, полягає в тому, що він забезпечує ефективний спортивний захисний засіб, який можна пристосувати для більшості користувачів. Крім того, спортивний захисний засіб є зручним завдяки силіконовій гумі, яка робить контакт із зубами і яснами користувача м'який та зручним. Додатково, спортивний захисний засіб пропонує ефективний рівень захисту проти ударів в голову та область роту протягом занять спортом. До того ж, такий спортивний захисний засіб може поставлятися на ринок з розумною вартістю і не вимагає формування в киплячій воді перед пристосуванням для користувача. Звичайно, слід розуміти, що описане вище наведене тільки як ілюстративний приклад винаходу, і що всі модифікації і варіації винаходу, які будуть очевидними для фахівців в даній галузі, вважаються такими, які знаходяться в межах широкого контексту і духу винаходу, описаного в даному описі. ФОРМУЛА ВИНАХОДУ 1. Пристрій для застосування в ротовій порожнині, що являє собою ортодонтичний тренажер, який містить: базову деталь, що загалом має U-форму з лівим і правим плечима, яка відповідає контуру щелепи користувача, причому базова деталь виготовлена з полімерного матеріалу, що є пружним, та здатна до певного згинання, коли протилежні плечі базової деталі тягнуть у напрямку одна до одної або одна від одної; і деталь для суцільного зчеплення із зубами, виготовлену з матеріалу, що є більш м'яким, ніж матеріал базової деталі, яка оточує і вкриває як мінімум частину базової деталі та утворює як мінімум один канал для входження верхніх або нижніх зубів, в якому можуть бути розташовані відповідні склепіння (зубні дуги) і зуби користувача, де базова деталь спроектована з широкою дугою так, щоб при пристосуванні на користувачеві з вузьким склепінням (зубними дугами) пружна сила деформованої базової деталі примушувала склепіння (зубні дуги) розширюватись. 15 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 2. Пристрій для застосування в ротовій порожнині за п. 1, який відрізняється тим, що деталь для зчеплення із зубами виготовлена з полімерного матеріалу. 3. Пристрій для застосування в ротовій порожнині за п. 2, який відрізняється тим, що полімерний матеріал деталі для зчеплення із зубами являє собою силіконову гуму. 4. Пристрій для застосування в ротовій порожнині за п. 2, який відрізняється тим, що полімерний матеріал деталі для зчеплення із зубами являє собою полівінілхлорид (ПВХ). 5. Пристрій для застосування в ротовій порожнині за будь -яким з пп. 1-4, який відрізняється тим, що полімерний матеріал, з якого сформована базова деталь, являє собою поліамідний матеріал, утворений або шляхом конденсаційної полімеризації амідних мономерів, або полімеризації капролактаму з відкриттям кільця. 6. Пристрій для застосування в ротовій порожнині за п. 5, який відрізняється тим, що полімерний матеріал базової деталі являє собою додатковий полімер, в тому числі поліетилен або поліпропілен, або конденсаційний полімер, в тому числі поліуретан або полікарбонат, або термопластичний еластомер, що являє собою сантопрен. 7. Пристрій для застосування в ротовій порожнині за п. 1, який відрізняється тим, що базова деталь виготовлена з поліамідного матеріалу, та деталь для зчеплення із зубами виготовлена з силіконової гуми. 8. Пристрій для застосування в ротовій порожнині за будь -яким з пп. 1-7, який відрізняється тим, що базова деталь має форму структури відкритого каркаса. 9. Пристрій для застосування в ротовій порожнині за п. 8, який відрізняється тим, що структура відкритого каркаса включає викривлені внутрішню і зовнішню видовжені деталі каркаса, які з'єднані за допомогою поперечних деталей каркаса, розміщених з проміжками, де всі видовжені деталі каркаса і поперечні деталі каркаса лежать широко в одній площині. 10. Пристрій для застосування в ротовій порожнині за п. 9, який відрізняється тим, що базова деталь додатково містить зовнішні конструкції для зміни положення зубів на зовнішній подовжній деталі каркаса. 11. Пристрій для застосування в ротовій порожнині за п. 10, який відрізняється тим, що зовнішні конструкції для зміни положення зубів включають зовнішній фланець, що виступає вверх від зовнішньої подовжньої деталі каркаса вище за висоту поперечних деталей каркаса. 12. Пристрій для застосування в ротовій порожнині за п. 11, який відрізняється тим, що базова деталь має центральну передню ділянку та ліві і праві плечі, що простягаються назад від центральної передньої ділянки до лівого і правого задніх кінців. 13. Пристрій для застосування в ротовій порожнині за п. 12, який відрізняється тим, що зовнішній фланець виступає вверх від поперечних деталей каркаса вздовж як мінімум центральної передньої ділянки і, таким чином, поширюється поверх та вздовж верхніх передніх зубів користувача в процесі використання. 14. Пристрій для застосування в ротовій порожнині за п. 13, який відрізняється тим, що центральна передня ділянка зовнішнього фланця простягається вверх над верхньою поверхнею поперечних деталей каркаса, вище на 2-10 мм. 15. Пристрій для застосування в ротовій порожнині за п. 13 або п. 14, який відрізняється тим, що зовнішній фланець також виступає вверх над поперечними деталями каркаса вздовж лівих і правих плечей базової деталі. 16. Пристрій для застосування в ротовій порожнині за п. 15, який відрізняється тим, що зовнішній фланець, вздовж лівих іправих плечей базової деталі, простягається вверх над поперечними деталями каркаса структури відкритого каркаса, вище на 2-6 мм, і, таким чином, простягається понад як мінімум частиною молярів користувача в процесі використання. 17. Пристрій для застосування в ротовій порожнині за п. 15 або п. 16, який відрізняється тим, що зовнішній фланець переривається або має зменшену висоту в положеннях на лівому боці проміжної області лівого плеча і центральну передню ділянку зовнішнього фланця, а також на правому боці проміжної області правого плеч а і центральну передню ділянку зовнішнього фланця, причому вказані положення з лівого і правого боку відповідають розташуванню іклів користувача. 18. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 11-17, який відрізняється тим, що зовнішній фланець сформований об'єднаним з викривленою зовнішньою подовжньою деталлю каркаса. 19. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 10-17, який відрізняється тим, що базова деталь додатково включає внутрішні конструкції для зміни положення зубів на внутрішній подовжній деталі каркаса. 16 UA 97621 C2 5 10 15 20 25 30 35 40 45 50 55 20. Пристрій для застосування в ротовій порожнині за п. 19, який відрізняється тим, що внутрішня конструкція для зміни положення зубів включає зовнішній фланець, що виступає вверх від внутрішньої деталі каркаса вище за висоту поперечних деталей каркаса. 21. Пристрій для застосування в ротовій порожнині за п. 20, який відрізняється тим, що внутрішній фланець на викривленій внутрішній подовжній деталі каркаса простягається на відстані приблизно 1-3 мм вверх від верхньої поверхні поперечних деталей каркаса. 22. Пристрій для застосування в ротовій порожнині за п. 20 або п. 21, який відрізняється тим, що внутрішній фланець виступає вверх від поперечних деталей каркаса вздовж повної довжини внутрішньої подовжньої деталі каркаса, та внутрішній фланець виступає вверх з істотною мірою однаковою висотою вздовж його повної довжини. 23. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 20-22, який відрізняється тим, що внутрішній фланець сформований об'єднаним з вигнутою внутрішньою подовжньою деталлю каркаса. 24. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 8-23, який відрізняється тим, що базова деталь має передню вказану поперечну деталь каркаса в центральній передній ділянці базової деталі, а також задні вказані поперечні деталі каркаса у напрямку до задньої частини лівого і правого плечей базової деталі. 25. Пристрій для застосування в ротовій порожнині за п. 24, який відрізняється тим, що базова деталь додатково включає проміжні поперечні деталі каркаса між задніми поперечними деталями каркаса в задній частині плеча і передню поперечну деталь каркаса. 26. Пристрій для застосування в ротовій порожнині за п. 25, який відрізняється тим, що поперечна деталь каркаса в центральній передній ділянці базової деталі має ширину 5-15 мм, і задні поперечні деталі каркаса в задній частині кожного з плечей мають ширину 2-10 мм, та проміжні поперечні деталі каркаса мають ширину 1-4 мм. 27. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 8-26, який відрізняється тим, що деталь для зчеплення із зубами включає центральну перемичку, що має верхні і нижні поверхні, які простягаються паралельно до площини структури відкритого каркаса, а також внутрішній і зовнішній фланці, що виступають поперечно на відстані від як мінімум однієї з верхньої і нижньої поверхонь перемички та визначають разом з перемичкою як мінімум один канал, в якому розташовуються зуби користувача. 28. Пристрій для застосування в ротовій порожнині за п. 27, який відрізняється тим, що структура відкритого каркаса має верхню і нижню поверхні та внутрішню і зовнішню сторони, та деталь для зчеплення із зубами вкриває верхню і нижню поверхні структури відкритого каркаса, а також внутрішню і зовнішню сторони структури відкритого каркаса. 29. Пристрій для застосування в ротовій порожнині за п. 28, який відрізняється тим, що внутрішні і зовнішні фланці, що виступають на відстані як від верхньої, так і від нижньої поверхні перемички, визначають верхній і нижній канали, в яких можуть бути розташовані верхній і нижній ряди зубів користувача, відповідно. 30. Пристрій для застосування в ротовій порожнині за п. 29, який відрізняється тим, що деталь для зчеплення із зубами простягається навколо і понад базовою деталлю та повністю вкриває поверхню базової деталі. 31. Пристрій для застосування в ротовій порожнині за п. 30, який відрізняєтьсятим, що деталь для зчеплення із зубами вкриває зовнішню поверхню зовнішнього фланця шаром матеріалу, який є значно тоншим за шар матеріалу, який вкрива є внутрішню поверхню зовнішнього фланця, таким чином сприяючи утриманню базової деталі і деталі для зчеплення із зубами разом. 32. Пристрій для застосування в ротовій порожнині за будь-яким з пп. 28-31, який відрізняється тим, що деталь для зчеплення із зубами додатково містить одну або більше конструкцій для зміни положення зубів як мінімум в одному з каналів, причому кожна з вказаних конструкцій для зміни положення допомагає зміщенню зубів користувача, які є суміжними до неї, в процесі використання. 33. Пристрій для застосування в ротовій порожнині за п. 32, який відрізняється тим, що кожна конструкція для зміни положення зубів на деталі для зчеплення із зубами включає виступ у формі клина, що простягається всередину від вказаного фланця у вказаному каналі, причому виступ у формі клина сформований об'єднаним з деталлю для зчеплення із зубами. 34. Спосіб ортодонтичного лікування пацієнта з використанням пристрою, що містить базову деталь, виготовлену з пружного полімерного матеріалу, з лівим і правим плечима і деталь для 17 UA 97621 C2 5 10 15 20 25 суцільного зчеплення з зубами, яка вкриває як мінімум частину базової деталі та утворює як мінімум канал для входження верхніх зубів, спосіб включає: пристосування пристрою на пацієнті шляхом деформування пристрою разом із каналом для входження верхніх зубів і встановлення пристрою на верхньому склепінні (зубних дугах) таким чином, що верхнє склепіння (зубні дуги) та зуби розташовуються всередині каналу для входження верхніх зубів; і відпускання пристрою так, що деформована базова деталь притискає пристрій до верхнього склепіння (зубних дуг) і зубів з пружною силою, направленою на повернення базової деталі у її початкову форму. 35. Спосіб ортодонтичного лікування за п. 34, який відрізняється тим, що деформування пристрою включає необхідність пацієнту або стоматологу вручну деформувати пристрій для пристосування його на верхньому склепінні (зубних дугах) і зубах пацієнта, і відпускання пристрою включає необхідність пацієнту або стоматологу відпускати пристрій, коли він встановлений. 36. Спосіб ортодонтичного лікування за п. 35, який відрізняється тим, що деформування пристрою включає деформування всередину лівого і правого плечей пристрою, і тим, що відпускання пристрою спричиняє розправлення назовні деформованих базової деталі і пристрою з пружною силою, щоб змусити верхнє склепіння (зубні дуги) пацієнта розширюватись. 37. Спосіб ортодонтичного лікування за п. 36, який відрізняється тим, що деталь для зчеплення з зубами також утворює канал для входження нижніх зубів, і тим, що встановлення пристрою також включає встановлення пристрою на нижньому склепінні (зубних дугах) і зубах пацієнта таким чином, що нижнє склепіння (зубні дуги) та зуби розташовуються всередині каналу для входження нижніх зубів. 38. Спосіб ортодонтичного лікування за будь-яким з пп. 34-37, який відрізняється тим, що спосіб включає змушування пацієнта носити пристрій протягом декількох годин на добу і змушування пацієнта носити пристрій таким чином протягом декількох днів на тиждень. 18 UA 97621 C2 19 UA 97621 C2 20 UA 97621 C2 21 UA 97621 C2 22 UA 97621 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
ДивитисяДодаткова інформація
Назва патенту англійськоюOral appliance
Автори англійськоюFarrell Christopher John
Назва патенту російськоюУстройство для применения в ротовой полости
Автори російськоюФаррелл Кристофер Джон
МПК / Мітки
МПК: A61C 7/08, A63B 71/00
Мітки: ротовій, пристрій, застосування, порожнини
