Система для монтування плитки для підлоги та/або стін

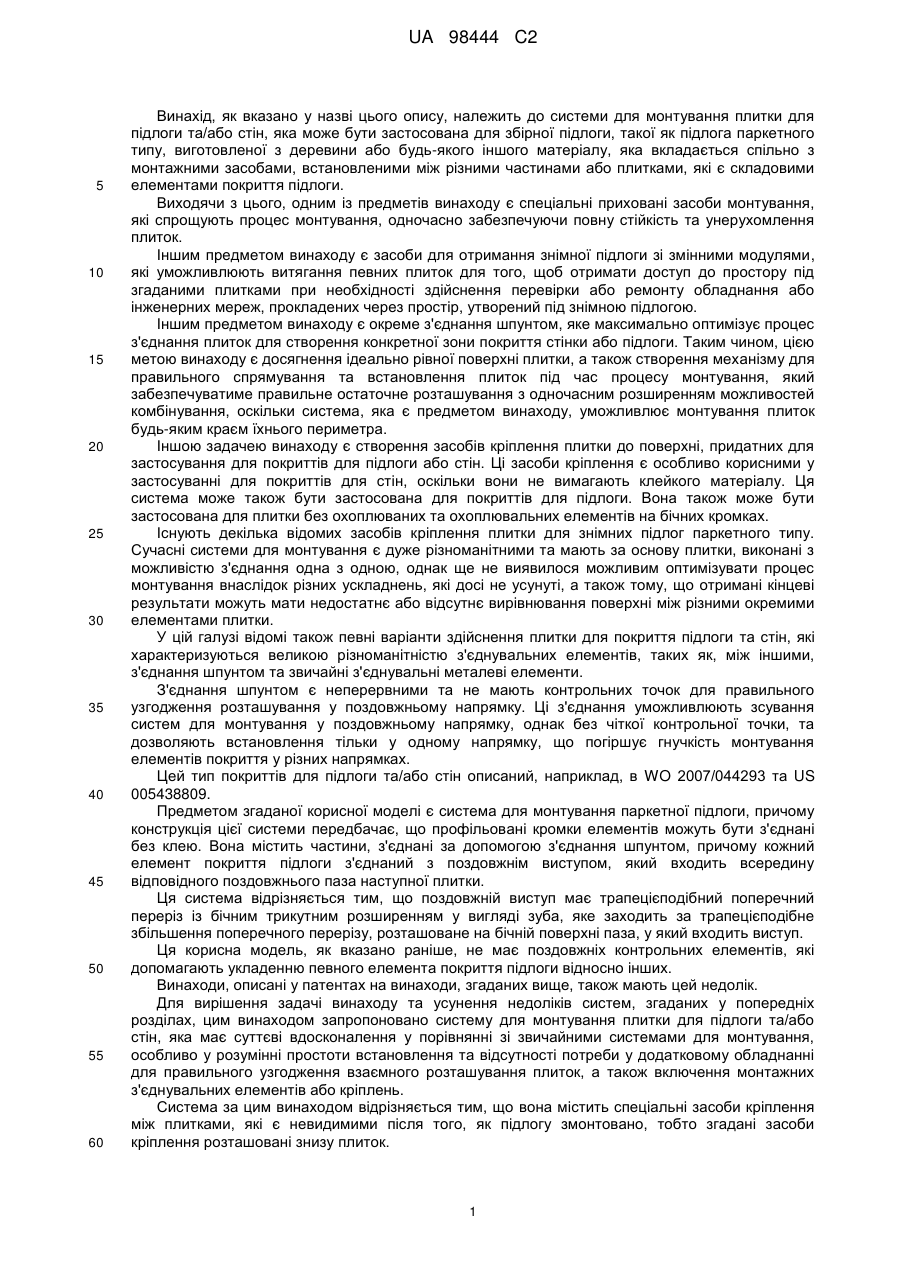

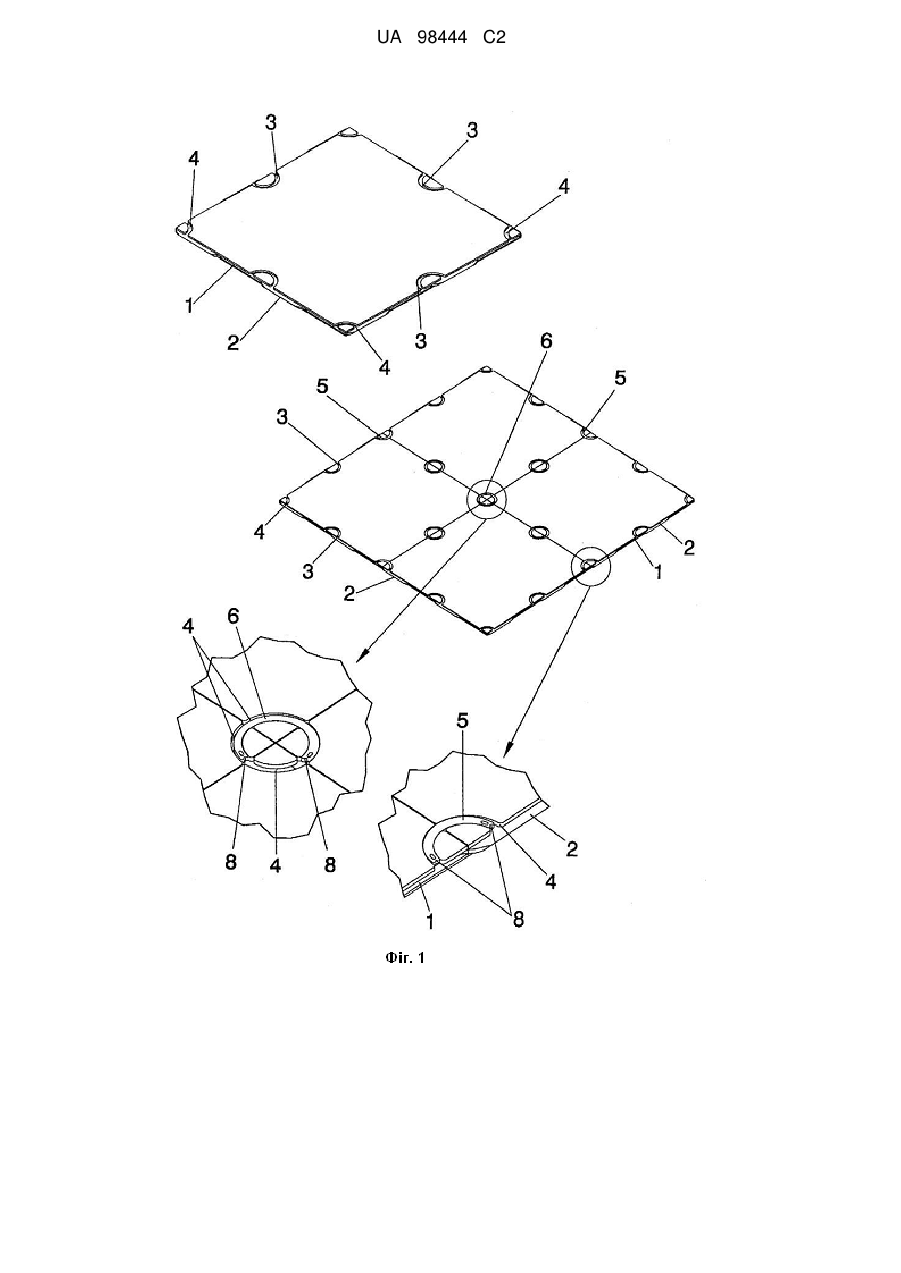

Реферат: Система містить кріпильні засоби встановлені між плитками, розташованими у спільній площині, при цьому кріпильні засоби мають форму, визначену криволінійною формою частин паза, який розташований знизу плиток та узгоджується з бічними кромками плиток, спрямовуючи згадані криволінійні частини для збігання по згаданих кромках. Коли плитки монтують одна обабіч іншої, а також у точці, де кути збігаються, ці криволінійні пази утворюють знизу плиток жолобок, у який принаймні певною своєю частиною щільно вставлені охоплювані елементи, які з'єднують та зчіплюють щонайменше дві суміжні плитки. UA 98444 C2 (12) UA 98444 C2 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід, як вказано у назві цього опису, належить до системи для монтування плитки для підлоги та/або стін, яка може бути застосована для збірної підлоги, такої як підлога паркетного типу, виготовленої з деревини або будь-якого іншого матеріалу, яка вкладається спільно з монтажними засобами, встановленими між різними частинами або плитками, які є складовими елементами покриття підлоги. Виходячи з цього, одним із предметів винаходу є спеціальні приховані засоби монтування, які спрощують процес монтування, одночасно забезпечуючи повну стійкість та унерухомлення плиток. Іншим предметом винаходу є засоби для отримання знімної підлоги зі змінними модулями, які уможливлюють витягання певних плиток для того, щоб отримати доступ до простору під згаданими плитками при необхідності здійснення перевірки або ремонту обладнання або інженерних мереж, прокладених через простір, утворений під знімною підлогою. Іншим предметом винаходу є окреме з'єднання шпунтом, яке максимально оптимізує процес з'єднання плиток для створення конкретної зони покриття стінки або підлоги. Таким чином, цією метою винаходу є досягнення ідеально рівної поверхні плитки, а також створення механізму для правильного спрямування та встановлення плиток під час процесу монтування, який забезпечуватиме правильне остаточне розташування з одночасним розширенням можливостей комбінування, оскільки система, яка є предметом винаходу, уможливлює монтування плиток будь-яким краєм їхнього периметра. Іншою задачею винаходу є створення засобів кріплення плитки до поверхні, придатних для застосування для покриттів для підлоги або стін. Ці засоби кріплення є особливо корисними у застосуванні для покриттів для стін, оскільки вони не вимагають клейкого матеріалу. Ця система може також бути застосована для покриттів для підлоги. Вона також може бути застосована для плитки без охоплюваних та охоплювальних елементів на бічних кромках. Існують декілька відомих засобів кріплення плитки для знімних підлог паркетного типу. Сучасні системи для монтування є дуже різноманітними та мають за основу плитки, виконані з можливістю з'єднання одна з одною, однак ще не виявилося можливим оптимізувати процес монтування внаслідок різних ускладнень, які досі не усунуті, а також тому, що отримані кінцеві результати можуть мати недостатнє або відсутнє вирівнювання поверхні між різними окремими елементами плитки. У цій галузі відомі також певні варіанти здійснення плитки для покриття підлоги та стін, які характеризуються великою різноманітністю з'єднувальних елементів, таких як, між іншими, з'єднання шпунтом та звичайні з'єднувальні металеві елементи. З'єднання шпунтом є неперервними та не мають контрольних точок для правильного узгодження розташування у поздовжньому напрямку. Ці з'єднання уможливлюють зсування систем для монтування у поздовжньому напрямку, однак без чіткої контрольної точки, та дозволяють встановлення тільки у одному напрямку, що погіршує гнучкість монтування елементів покриття у різних напрямках. Цей тип покриттів для підлоги та/або стін описаний, наприклад, в WO 2007/044293 та US 005438809. Предметом згаданої корисної моделі є система для монтування паркетної підлоги, причому конструкція цієї системи передбачає, що профільовані кромки елементів можуть бути з'єднані без клею. Вона містить частини, з'єднані за допомогою з'єднання шпунтом, причому кожний елемент покриття підлоги з'єднаний з поздовжнім виступом, який входить всередину відповідного поздовжнього паза наступної плитки. Ця система відрізняється тим, що поздовжній виступ має трапецієподібний поперечний переріз із бічним трикутним розширенням у вигляді зуба, яке заходить за трапецієподібне збільшення поперечного перерізу, розташоване на бічній поверхні паза, у який входить виступ. Ця корисна модель, як вказано раніше, немає поздовжніх контрольних елементів, які допомагають укладенню певного елемента покриття підлоги відносно інших. Винаходи, описані у патентах на винаходи, згаданих вище, також мають цей недолік. Для вирішення задачі винаходу та усунення недоліків систем, згаданих у попередніх розділах, цим винаходом запропоновано систему для монтування плитки для підлоги та/або стін, яка має суттєві вдосконалення у порівнянні зі звичайними системами для монтування, особливо у розумінні простоти встановлення та відсутності потреби у додатковому обладнанні для правильного узгодження взаємного розташування плиток, а також включення монтажних з'єднувальних елементів або кріплень. Система за цим винаходом відрізняється тим, що вона містить спеціальні засоби кріплення між плитками, які є невидимими після того, як підлогу змонтовано, тобто згадані засоби кріплення розташовані знизу плиток. 1 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 Ці засоби кріплення відрізняються тим, що вони містять охоплювані елементи криволінійної форми, які збігаються та щільно входять у відповідні кільцеподібні пази або жолобчасті елементи, розташовані знизу плиток. Ці кільцеподібні пази утворюють замкнений контур, який охоплює щонайменше дві суміжні плитки. Коли плитки мають, наприклад, чотирикутну або прямокутну форму, то кільцеподібний паз або жолоб може охоплювати чотири суміжні плитки, коли згаданий паз знаходиться у суміжних кутах згаданих чотирьох плиток (тоді він має кільцеподібну форму). У цьому випадку кожна плитка буде охоплена частиною паза з кутовим розхилом 90°. Отвори пазів розташовані на кромках периметра поверхні, покритої плиткою. Іншою характерною ознакою винаходу є те, що кожний охоплюваний елемент з'єднаний щонайменше з двома суміжними плитками, тобто охоплюваний елемент входить в частини паза або жолоба, які належать щонайменше до двох різних плиток, хоча він може входити у конструкції, які містять три або більше плиток залежно від форми плиток та від того, де ці пази або жолоби розташовані на плитці. Звичайно плитки мають контури з відповідними пазами (охоплювальними елементами) та виступними елементами (охоплюваними елементами) на своїх торцевих кромках для забезпечення ідеально рівної поверхні між плитками, кращого взаємного розташування елементів, а також кращого регулювання вертикального та горизонтального розташування плиток під час монтування, як протягом, так і після монтування, хоча ця додаткова конструкція з'єднання шпунтом може мати різну форму та конфігурацію, яка не є основним предметом цього винаходу. Звичайно згадана конструкція з'єднання шпунтом вздовж периметра включатиме в себе поперемінні виступні та заглиблені елементи, розташовані через однакові проміжки для уможливлення монтування суміжних плиток зі зміщенням у будь-якій точці їхнього контуру, а також для забезпечення їхнього відносного повертання для отримання специфічних декоративних ефектів. Також це з'єднання шпунтом вздовж торців та нижніх кромок має певні зазори, достатні для потрапляння сторонніх частинок або предметів. Також облямівки кромок заокруглені для спрощення процесу монтування. Конструкція плитки, а також по суті металева конструкція кріпильних елементів уможливлюють максимальну оптимізацію процесу монтування системи, оскільки згадані кріпильні засоби встановлюються просто, тому що вони можуть бути вставлені тоді, коли плитку вже у остаточну позицію і у приймальному пазі шляхом натискання, що дозволяє плитці ковзати вздовж паза для монтування плитки на місце. Згадані охоплювані елементи мають спеціальну конструкцію, зокрема, ці охоплювані елементи можуть мати півкільцеву форму, їхня ширина не є рівномірною вздовж їхньої довжини, точніше радіус кривизни їхніх зовнішніх стінок змінюється для спрощення виконання операції прикріплення та забезпечення ідеальної посадки на місце. У іншому варіанті здійснення згадані елементи можуть також мати спеціальні з'єднувальні елементи, які мають форму перевернутої літери "Т", полиці якої входять у розташовані навпроти один одного канавки, розташовані на кромках або облямівках кромок плиток, а поперечне ребро цих з'єднувальних елементів входить у вузький простір між двома суміжними плитками та править за з'єднувальний елемент, який утримує плитки на належній відстані. Ці з'єднувальні елементи, які утримують плитки на відстані, уможливлюють виконання широкої гами естетичних варіантів здійснення завдяки відкритому характеру з'єднання. Вони є дуже зручними для плитки, яка має керамічні елементи, які являють собою частину поверхні підлоги, на яку спирається нога під час ходіння, тому що запобігають пошкодженню кромки з причини взаємного контакту. У цьому конкретному випадку згадані керамічні елементи приклеєні до розташованої знизу основи, яка має вищезгадані прорізи у своїх бічних кромках. У варіанті здійснення з відкритим з'єднанням вільна кромка може бути розташована під вільною поверхнею плитки (що важливо), що дає можливість заповнення прорізу певним матеріалом. У іншому варіанті здійснення способів з'єднання плитки з'єднані середніми та кінцевими точками своїх кромок. Існують різноманітні типи з'єднувальних засобів, які можуть бути виготовлені, наприклад, із жорсткого матеріалу у формі півкілець або підків, а також трохи меншої товщини, ніж паз, у який вони мають входити та який розташований знизу плитки, де він призначений для з'єднання складових елементів плитки. У цьому варіанті здійснення згадані кріпильні охоплювані елементи мають специфічну конструкцію, зокрема, мають півкільцеву форму із шириною, яка не є рівномірною по довжині, 2 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 точніше радіус кривизни їхніх зовнішніх стінок змінюється, що у свою чергу спрощує виконання операції прикріплення. Таким чином, для вставляння згаданих виступних елементів або ребер, дугоподібні пази (або жолобки для вставляння) плитки знімної підлоги, модифіковані для забезпечення відповідного розташування згаданих виступних елементів кріпильних засобів, виконаних із металу або виготовлених із будь-якого іншого матеріалу. Згадана модифікація призводить до відкривання паза на відповідній внутрішній бічній поверхні кріпильних засобів, які відповідають цьому кріпильному засобу, забезпечуючи таким чином відповідний простір для технічної модифікації за цим винаходом. Згадане вдосконалення кріпильних засобів, описане вище, було необхідним для отримання більш надійного з'єднання між кріпильними елементами та плитками для запобігання виходу згаданих кріпильних засобів з місця, що забезпечує підвищення загальної жорсткості для конструкції за цим винаходом у цілому. Іншою можливістю, яку забезпечує цей винахід, є знімна підлога, і винахід у цьому випадку відрізняється тим, що кути плиток спираються безпосередньо на спеціальні опори, які завдяки піднятому розташуванню відносно основи утворюють простір під змонтованою плиткою по усій поверхні підлоги, за винятком тих точок, де розташовані опори, на які опираються плитки. Метою утворення такої порожнини під поверхнею підлоги є забезпечення простору для електропроводки та прокладання різних комунікацій та систем. Вважаючи підлогу виконаною з чотирикутних або прямокутних плиток, маємо, що кожна опора надає підтримку для чотирьох кутів, що збігаються, чотирьох суміжних плиток. У цьому випадку іншою характерною ознакою винаходу є те, що одну з груп пар плиток, розташованих по одній з діагоналей, можна зняти для забезпечення доступу до інженерних або електричних мереж, в той час як відповідна пара розташованих навпроти плиток, також розташованих по діагоналі, прикріплені одна до одної та в принципі не можуть бути зняті. Для отримання цієї спеціальної комбінації знімної підлоги та груп знімних та нерухомих плиток обидва види плиток мають принаймні знизу поблизу їхніх кутів виїмки, описані безпосередньо нижче. Ці виїмки знімних плиток відрізняються тим, що мають кільцеподібну частину з кутовим розхилом 90°, яка відповідає парі відповідних виступів тієї самої форми, виконаних на верхній поверхні опори, яка розташована знизу та призначена для утримання плитки у піднятому стані і надання їй підтримки. З іншого боку, виїмки незнімних, або нерухомих, плиток відрізняються тим, що вони мають пазоподібні частини, в яких жолобки утворюють кільцеву лінію, яка відповідає криволінійній частині кільцевих виїмок, а також кривизні дугоподібних елементів опор таким чином, що дугоподібні охоплювані елементи з певним кутовим розхилом заходять у згадані пази подібно до описаних в основному патенті на винахід. Виїмки знімних плиток уможливлюють таке з'єднання та щільне вставляння охоплюваних елементів у пази. Іншою характерною ознакою винаходу є те, що периметр нерухомих плиток має скіс для відокремлення нижньої частини - поверхня якої є більшою за поверхню верхньої частини - від меншої верхньої частини, а периметр знімних плиток також має скіс для відокремлення верхньої частини - поверхня якої є більшою за поверхню нижньої частини - від нижньої частини. Така конструкція уможливлює встановлення обох груп плиток разом по їхнім суміжним кромкам. Це з'єднання не є можливим, якщо нижня частина нерухомих плиток не має спеціального скосу 45° по усіх кутах, дотичного до усіх вершин верхньої частини нерухомих плиток. Іншою характерною ознакою винаходу є те, що облямівки кромок нерухомих плиток мають жолобки по периметру, розташовані у пояску, який відокремлює верхню частину плитки від нижньої. Його призначенням є розташування однієї з полиць з'єднувального елемента, який утримує плитки на відстані та має форму перевернутої літери "Т". Ребро цього елемента тоді розташоване вертикально і діє як елемент, який утримує плитки на відстані. Інша полиця цієї "Т" буде вставлена між верхнім пояском по периметру нижньої частини нерухомих плиток та пояском по периметру верхньої частини знімних плиток. У інших варіантах здійснення плитки відрізняються тим, що на їхніх бічних кромках виконані поперемінні охоплювані та охоплювальні елементи, які мають парну змінну кількість. За варіантом, якому віддається перевага, вони розташовані посередині товщини кромки згаданої плитки. У цій конструкції перші охоплювані елементи виступають назовні за граничні межі периметра видимої верхньої поверхні, а охоплювальні елементи сховані усередині згаданих граничних меж периметра. 3 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Те, що система містить як охоплювані, так і охоплювальні елементи (на одній кромці) уможливлює з'єднання однієї плитки з іншою плиткою будь-якою кромкою плитки (з одним типом з'єднувача) з будь-якою кромкою іншої суміжної плитки (що має відповідний з'єднувач). Ці охоплювані та охоплювальні елементи розташовані навпроти один одного з протилежних боків плиток. Іншою інновацією, внесеною за цим винаходом, є те, що ці охоплювані та охоплювальні елементи утворюють спеціальні монтажні засоби або монтажні поверхні, які спрямовують та скеровують з'єднання шпунтом, утворені охоплюваними та охоплювальними елементами під час з'єднання плиток одна з одною, зокрема, у розумінні простору, який має бути зайнятий плиткою, відділеною декількома попередньо змонтованими плитками, а точніше - у розумінні розташування кута плитки між згаданими плитками. Ця система з'єднання шпунтом також сприятиме отриманню рівної поверхні підлоги або стіни. Таким чином, спеціальна конструкція охоплюваних та охоплювальних елементів підвищує простоту та зручність процесу монтування плитки, одночасно забезпечуючи правильне взаємне розташування та монтування без можливості неправильного укладення плиток, оскільки напрямні засоби скеровують та позиціонують плитку у належному положенні відносно інших плиток, запобігаючи будь-якому небажаному пересуванню зі свого визначеного місця. Для цього у будь-якому варіанті здійснення кінцеві частини охоплюваних та охоплювальних елементів мають напрямні поверхні, які надають широку гаму можливостей монтування у розумінні кута, під яким охоплюваних елемент вставляють у охоплювальний елемент. У іншому варіанті здійснення охоплювані елементи та охоплювальні елементи мають ламану конфігурацію, яка визначає плоский контур, який має форму трикутної хвилі. У іншому варіанті здійснення охоплювані елементи та охоплювальні елементи мають дугоподібну конфігурацію з плоским контуром, який має форму синусоїдальної хвилі. За винаходом також забезпечено можливість утворення продовжень для продовження периметра з нижнього боку плитки для утворення порожнин для кріпильних засобів, які прикріплюють плитку до поверхні, яка підлягає покриванню. Для цього плитки будуть споряджені отворами для гвинтів або подібних кріпильних засобів. Іншою характерною ознакою винаходу є те, що засоби кріплення плитки до поверхні підлоги або стіни виконані таким чином, що вони роблять непотрібним застосування клею або будь-яких інших фіксувальних засобів для унерухомлення плитки, зокрема, коли плитки застосовані для покриття стін. Після того, як поверхня підлоги або стіни покрита плиткою, згадані кріпильні засоби сховані від погляду. Іншою характерною ознакою є те, що вони являють собою механічні засоби, які складаються з невеликих деталей, які мають кінцеві частини, які зачеплені за певні ділянки облямівки бічних кромок плиток без порушення контакту між кромками плиток. Ці кріпильні засоби містять окремі деталі, які мають основу для прикріплення до поверхні, яка підлягає покриванню плиткою, та кінцеву частину у вигляді коліна, яка зачеплена за облямівку відповідної бічноїкромки відповідної плитки. Основа для прикріплення має отвір, який звичайно являє собою конічний монтажний отвір, який забезпечує кріплення конструкцій між собою за допомогою гвинта, головка якого розташована у згаданому монтажному отворі після закручування гвинта. У такий спосіб забезпечено ідеальне прикріплення плитки до стіни або підлоги без введення кріпильних засобів між плитками. Конструкція кріпильних засобів також забезпечує корисний ефект, який полягає в утворенні тонкої ізолювальної порожнини, яка поліпшує загальні умови монтування, зокрема, на нерівних стінках або підлогах та/або на стінках або підлогах, які зазнають дії вологи. Наступним розділом є перелік фігур, призначених для кращого розуміння змісту цього опису, невід'ємну частину якого вони являють собою. Згадані фігури наведені лише з ілюстративною метою і не являють собою жодного обмеження обсягу винаходу. На Фіг. 1 показаний вид у перспективі частини знімної підлоги, утвореної плитками, які являють собою частину системи для монтування плитки для підлоги та/або стін за винаходом. На Фіг. 2 показаний вид зверху знімної підлоги з іншим розташуванням, яке відрізняється від показаної на попередній фігурі. На Фіг. 3 показаний вид зверху однієї з плиток за винаходом. На Фіг. 4 та Фіг. 5 зображений вид зверху охоплюваних елементів, які є одним із предметів винаходу. На Фіг. 6 показаний вид зверху одного з прикладів реалізації винаходу з шестикутними плитками. 4 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 7 показаний вид у перспективі знімної підлоги, яка містить з'єднувальні елементи, які є елементами, які утримують плитки на відстані. На Фіг. 8 зображений розріз плитки, показаної на попередній фігурі у перспективі. На Фіг. 9 показаний вид, подібний до попереднього, з додатковими керамічними елементами, які являють собою верхні елементи, на які спирається нога під час ходіння по поверхні підлоги. На Фіг. 10 представлений місцевий вид у перспективі з розрізами деталей, на якому показано суттєві особливості конструкції нових охоплюваних елементів, призначених для міцного утримання плиток разом. На Фіг. 11 та Фіг. 12 показані відповідні види у перспективі кріпильних елементів, показаних на Фіг. 10. На Фіг. 13 показаний вид у перспективі деталей, показаних на трьох попередніх фігурах. На Фіг. 14 представлений інший варіант здійснення винаходу, де показана по суті знімна підлога, утворена комбінацією знімних плиток та нерухомих плиток, які усі укладені своїми кутами на спеціальні опори, підняте розташування яких забезпечує утворення знімної підлоги. На Фіг. 15 показаний вид у перспективі деталей, показаних на попередній фігурі. На Фіг. 16 показаний вид знизу нерухомої плитки, показаної на Фіг. 14. На Фіг. 17 показаний вид знизу знімної плитки, показаної на Фіг. 14. На Фіг. 18 показаний вид з'єднання двох суміжних плиток за допомогою введення проміжного з'єднувального елемента, який утримує плитки на відстані. На Фіг. 19 показаний вид зверху частини покриття для стінки та/або підлоги з плиток, кожна з яких має на своїх кромках спеціальну комбінацію охоплюваних та охоплювальних елементів. На Фіг. 20 показаний вид зверху плитки, подібної до показаних на попередніх фігурах. На Фіг. 21 та Фіг. 22 показані виступи з отворами для прикріплення плитки до поверхні, яка піддягає покриванню, за допомогою гвинтів. На Фіг. 23-25 показані відповідні види плиток за винаходом, де зображені варіанти здійснення, які відрізняються від показаних вище. На Фіг. 26 показаний вид у перспективі плитки, оснащеної кріпильними засобами, призначеними для прикріплення до поверхні підлоги або до вертикальної стіни. На Фіг. 27 та Фіг. 28 показані місцеві види у перспективі кріпильних засобів, показаних на попередніх фігурах. На Фіг. 29 показаний розріз, де показано застосування кріпильних засобів, зображених на трьох попередніх фігурах. Опис варіанта здійснення, якому віддається перевага. Розглядаючи наведені фігури по порядку, зрозуміло, що система для монтування плитки для підлоги та/або стін може бути застосована у принципі для знімної підлоги паркетного типу з чотирикутними плитками, бічні кромки яких мають приймальні проміжки, або охоплювальні елементи 1, та відповідні виступні елементи, або охоплювані елементи 2, призначені для спрощення початкового розташування плиток, з яких буде виконана підлога. По-перше, плитки мають знизу, поблизу бічних кромок, криволінійні пази 3 та 4, які точно збігаються на згаданих кромках таким чином, що коли плитки з'єднують суміжними кромками та суміжними кутами, то згадані криволінійні пази однієї плитки відповідають згаданим криволінійним пазам інших плиток таким чином, які разом утворюють елементи замкненого контуру у формі кільця, кільцеподібного паза або жолобка, у кожний з яких входять охоплювані елементи 5 та 6, також криволінійні відповідно до форми згаданих жолобків, які за варіантом, якому віддається перевага, охоплюють кут 180° та 270°, захоплюючи щонайменше дві суміжні плитки і таким чином забезпечуючи стійке та нерухоме з'єднання між зчепленими плитками. Розглядаючи дві плитки, зчеплені своїми відповідними оберненими одна до одної кромками (Фіг. 1), маємо посередині згаданих кромок два обернені один до одного пази 3, які мають кутовий розхил 180° та утворюють відповідний паз, у який буде входити охоплюваний елемент 6 з кутовим розхилом 270°, забезпечуючи закріплення згаданих двох плиток. Однак, коли чотири суміжні плитки збігаються своїми кутами, паз 4 кожної плитки має кутовий розхил 90°, а в утворений в результаті паз буде вставлений інший охоплюваний елемент 6, який взаємодіє щонайменше з трьома з чотирьох зчеплених плиток. На кромках, розташованих по периметру поверхні підлоги, утвореної таким чином, охоплювані елементи 5 з'єднують пари суміжних плиток шляхом встановлення всередині відкритих пазів, утворених двома частинами паза 4 з кутовим розхилом 90°. З іншого боку, як показано на Фіг. 2, коли плитки змонтовані зі зсувом, у рисунок типу "ялинка", то замкнені елементи, утворені пазом 3 з кутовим розхилом 180" однієї плитки та двома пазами 4 з кутовим розхилом 90° двох інших плиток. 5 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід також може бути застосований у плитках, які мають інші конфігурації. Наприклад, для шестикутних плиток (Фіг. 6) пази 7 мають кутовий розхил 120° для з'єднання кутів та 180" для з'єднання прямих бічних кромок. Як вказано вище, конструкція охоплюваних елементів має відкриту конфігурацію, яка відповідає криволінійній частині з кутовим розхилом по суті приблизно 180° та 270°. Кутовий розхил може бути більшим або меншим за згадані, оскільки для шестикутних плиток, наприклад, може бути доцільним кутовий розхил більше за 270°, хоча кутовий розхил 270° є достатнім, щоб охопити суміжні кути двох або трьох плиток. Також може змінюватися радіус кривизни охоплюваних елементів 5 та 6 у відповідності до стягування, потрібного для плиток після вставляння на місце. Також кінцеві частини охоплюваних елементів мають вирізи 8 та прорізи 9, які полегшують процес монтування, їхня ширина змінюється вздовж їхньої довжини, що спрощує виконання операції укладення у позицію з взаємною фіксацією. Після того, як охоплювані елементи вставлені у відповідні пази, вони можуть ковзати пазом для стягування та більш ефективного прикріплення із застосуванням вищезгаданих вирізів та прорізів. Гребені та пази, розташовані по периметру, мають поперемінні та розташовані через однакові проміжки заглиблені 1 та виступні елементи 2, які уможливлюють монтування зі зміщенням суміжних плиток у будь-якій точці їхнього контуру, а також їхнє відносне чергування. Усі аспекти показані, наприклад, на Фіг. 2. Також це з'єднання шпунтом має певні зазори вздовж торців та нижніх кромок, які утворюють простір, у який можуть потрапити частинки або сторонні предмети після того, як підлога змонтована. Також їхні облямівки трохи заокруглені для спрощення процесу монтування. У іншому варіанті здійснення плитки мають на своїх кромках або облямівках кромок, прорізи 10, розташовані по периметру, у які вставляють проміжні первинні 11 та вторинні 12 з'єднувальні елементи, які утримують плитки на відстані. Первинні елементи 11, які утримують плитки на відстані, є довшими, ніж вторинні елементи 12, які утримують плитки на відстані, та відповідають розмірам бічних країв плиток. Ці з'єднувальні елементи 11 та 12, які утримують плитки на відстані, мають профіль у формі перевернутої літери "Т", що працює таким чином, що бічні полиці згаданого профілю заходять у вищезгадані розташовані навпроти прорізи 10 суміжних плиток, а поперечне ребро цього з'єднувального елемента, який утримує плитки на відстані, являє собою вузьку частину, яка утримує плитки на точній відстані після того, як покриття підлоги змонтоване. Плитки з'єднують одна з одною за допомогою охоплюваних елементів 5 та 6, які вставляють у пази 13, розташовані на нижній поверхні плиток таким чином, що згадані пази утворені криволінійними частинами 3 та 4, розташованими так, що вони відповідають та збігаються з кромками згаданих плиток. Можливість, яка забезпечується цим винаходом, полягає у тому, що плитки можуть мати зони, на які спирається нога під час ходіння, у вигляді керамічних елементів 14, які з'єднані з нижньою основою 15, кромки якої являють собою елементи, які мають вузькі прорізи 10, у які вставлені обидві полиці елемента, який утримує плитки на відстані. Кутовий розхил охоплюваних елементів 5 та 6 звичайно становить 180° та 270°, хоча він може бути більшим або меншим. Наприклад, у випадку шестикутних плиток може бути більш доцільним мати кутовий розхил більше за 270°, хоча існуючий кут має бути достатнім, щоб охопити дві або три плитки у їхніх суміжних кутах. Також може змінюватися радіус кривизни охоплюваних елементів 5 та 6 у відповідності до стягування, потрібного після вставляння плиток на місце. Також кінцеві частини охоплюваних елементів, як вказано вище, мають вирізи 8 та прорізи або отвори 9, які сприяють процесу монтування. Ці елементи мають змінну ширину вздовж своєї довжини, що спрощує виконання операції укладення у позицію з належною взаємною фіксацією. Інший варіант здійснення містить охоплювані елементи 5' та 6', які мають спеціальні виступи 16, розташовані з їхнього внутрішнього бокового краю. Згадані виступи спрямовують та установлюють у неперервні канавки 17, розташовані з внутрішньої бічної поверхні криволінійних пазів 3, 4 та 7. Після того, як охоплювані елементи 5' та 6' вставлені у відповідні пази 13, вони можуть ковзати у цих пазах для стягування за допомогою згаданих прорізів 8 та отворів 9, які забезпечують більш ефективне скерування та фіксування завдяки характерним виступам 16 та відповідним канавкам 17. 6 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Слід також зазначити, що виступи 16 та відповідні канавки 17 розташовані у певному положенні відносно положення охоплюваних елементів 5' та 6' і пазів 3, 4 та 7, хоча згадані виступи можуть бути розташовані у різних положеннях відносно положення згаданих пазів та охоплюваних елементів. Виступи 16 та канавки 17 можуть також бути розташовані на зовнішній бічній поверхні відповідно охоплюваних елементів та пазів. Інший варіант здійснення цього винаходу містить знімну підлогу, яка містить першу групу знімних плиток 18 та другу групу нерухомих плиток 19. Усі вони складені своїми кутами на спеціальні опори 20, призначенням яких є утримання підлоги піднятою, утворюючи таким чином простір нижче цілої поверхні підлоги, який призначений для монтажу електропроводки та інженерних мереж для різноманітних систем. Вона являє собою підлогу, по суті утворену чотирикутними плитками, хоча передбачені цим винаходом вдосконалення можуть також бути застосовані до плитки різних форм. Таким чином, кожна опора 20 підтримує чотири суміжні кути чотирьох суміжних плиток, дві з яких являють собою укладені по діагоналі знімні плитки 18, а інші дві - нерухомі плитки 19, вкладені укладені по іншій діагоналі таким чином, що знімні плитки 18 мають на своїй нижній поверхні виїмки 21 у формі секторів кола, які узгоджені з виступами 22 понад верхньою поверхнею згаданих опор 20 та являють собою єдине ціле з ними. Пази 23 утворені між криволінійними бічними поверхнями згаданих виступів 22 та криволінійною частиною виїмок 21 у формі секторів кола, у яку входить відповідний криволінійний охоплюваний елемент 6, який з'єднує групу з двох нерухомих плиток 19. Для цього кути нерухомих плиток 19 мають пази 4, які доходять до бічних кромок плитки таким чином, що у згадані пази 4 входять частини криволінійних охоплюваних елементів 6, які мають потрібний кутовий розхил, а згадані охоплювані елементи також входять у пази 23 у знімних плитках 18, однак до певної міри вільно, на відміну від пазів 4 нерухомих плиток 19, у які охоплювані елементи 6 вставлені щільно. Обидві групи плитки 18 та 19 включають сходинку або скіс по периметру, який є елементом, що відокремлює дві різні поверхні: частини 24 та 25 верхньої поверхні та частини 26 та 27 нижньої поверхні. Для знімних плиток 18 поверхня верхньої частини 24 є більшою, ніж поверхня нижньої частини 26, а для нерухомих плиток 19 поверхня верхньої частини 25 є меншою, ніж поверхня нижньої частини 27. Також у цьому випадку кути нижньої частини 27 мають скіс 28, який становить 45° та є дотичним до вершин верхньої частини 25 цих плиток 19, що уможливлює з'єднання обох типів плиток 18 та 19 з утворенням покриття підлоги за цим винаходом. Винахід також включає з'єднувальні елементи 11 та 12, розташовані між плитками, які утримують плитки на відстані. Ці елементи мають форму перевернутої літери "Т". Одна з їхніх полиць заходить у канавку 10', яка розташована по периметру таким чином, що відповідає скосу, розташованому по периметру згаданих нерухомих плиток 19, а поперечне ребро цього елемента, який утримує плитки на відстані, стикається з облямівкою по кромкам верхніх частин 24 та 25 плиток 18 та 19. Інша дзеркально розташована полиця елементів 11 та 12, які утримують плитки на відстані, заходить у канавку 10" між вузькими верхніми поясками нижньої частини 27 нерухомих плиток 19 та поясками по периметру верхньої частини 24 знімних плиток 18. Знімні плитки 18 містять півкільцеві виїмки 29 у центральній зоні їхніх бічних кромок. Ці виїмки розташовані навпроти частини півкільцевих пазів 3 нерухомих плиток 19, у які вставляють інші криволінійні охоплювані елементи 5 для підвищення стійкості поверхні підлоги. Положення півкільцевих виїмок 29 та частин паза 3 збігаються з товщиною нижніх частин 26 та 27 обох типів плиток. Іншим міркуванням є те, що цей тип плитки уможливлює виконання піднятих знімних підлог з утворенням простору для розташування електропроводки та інженерних мереж, як вказано вище, оскільки вони можуть бути встановлені піднятими. Також для спрощення перевірок або ремонту різного обладнання, знімні плитки можна піднімати за допомогою присосок або подібних пристроїв. Коли плитки є чотирикутними, їхнє розташування відповідає шаховій дошці. Нерухомі плитки можуть просто з'єднані за допомогою охоплюваних елементів, які з'єднують їх по їхнім нижнім поверхням. На Фіг. 19-25 показані інші варіанти здійснення винаходу. Плитки у цьому випадку з'єднані своїми бічними кромками за допомогою пар охоплюваних та охоплювальних елементів, що спрощує систему з'єднання плитки шпунтом таким чином, що згадані охоплювані та охоплювальні елементи мають спеціальну конструкцію, яка уможливлює скерування монтування та з'єднання плиток із забезпеченням визначеного розташування кожного елемента 7 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 належним чином відносно інших елементів підлоги без додаткового обладнання. Це можливо тому, що конструкція має пасивні напрямні та з'єднувальні засоби, які спрощують процес монтування. Згадані засоби містять напрямні поверхні, мають кут входу від 1° до 45° для забезпечення правильного розташування елементів, які утворюють поверхню підлоги. Також ця система з'єднання шпунтом сприяє вирівнюванню плитки. За варіантом, якому віддається перевага, охоплювані та охоплювальні елементи розташовані посередині товщини плитки. За варіантом здійснення, якому віддається перевага та який показаний на Фіг. 19 та Фіг. 20, охоплювані елементи 30 та охоплювальні елементи 31 містять симетричні кінцеві частини 32, які збігаються назовні у охоплюваних елементів та усередину охоплювальних елементів. Точніше, охоплювані 30 та охоплювальні 31 елементи можуть мати регулярну трапецієподібну конфігурацію, у який нахилені бічні кромки узгоджені з вищезгаданими симетричними кінцевими частинами 32. Один із конкретних випадків цього останнього варіанта здійснення містить нахилені площини кінцевих частин 32, з'єднані дугоподібними кінцевими частинами з криволінійними заглибленими секціями 33 та з криволінійними опуклими секціями 34, які збігаються у точці 35' переходу, що робить цю нахилену площину невидимою. Зрозуміло, що можливо мати і нахилену площину, яка з'єднує криволінійні заглиблені секції з криволінійними опуклими секціями, як показано на Фіг. 20. За іншим варіантом здійснення, якому віддається перевага та який показаний на Фіг. 23, охоплювані 36 та охоплювальні 37 елементи утворюють ламану лінію, кожний з кутів якої обмежений двома симетричними напрямними поверхнями або секціями 38, які збігаються у спільній вершині, яка може бути заокругленою й навіть зрізаною. На виді зверху показаний контур, що який у цьому випадку має форму трикутної хвилі. За іншим варіантом здійснення, якому віддається перевага та який показаний на Фіг. 24, охоплювані 39 та охоплювальні 40 елементи також утворюють ламану лінію, однак її секції відрізняються одна від одної та мають більшу секцію 41 і меншу секцію 42, які надають контурові пилкоподібну форму. За іншим варіантом здійснення, якому віддається перевага та який показаний на Фіг. 25, комбінація охоплюваних 43 та охоплювальних 44 елементів утворює контур, який має форму синусоїдальної хвилі, у якому охоплювані елементи 43 з'єднані з сусідніми охоплювальними елементами 40 у точці 35 перегину, де криволінійні опуклі частини (охоплювані елементи) переходять у криволінійні заглиблені частини (охоплювальні елементи). Можливе утворення розширень 45 для утворення порожнини для засобів взаємної фіксації плитки до поверхні з отворами 46, через які можуть проходити гвинти або їм подібні кріпильні елементи. У цьому випадку плитку пригвинчують або іншим чином прикріплюють до монтажної поверхні для забезпечення відповідного унерухомлення плитки. Охоплювальні елементи 37 відповідним чином обробляють 45 з отриманням охоплюваних елементів 36 більшого розміру. На Фіг. 26-29 показана плитка, яка на додаток до охоплюваних елементів 2 та охоплювальних елементів 1 має окремі кріпильні елементи 47 та 48 для забезпечення відповідного унерухомлення та прикріплення плиток у змонтованому стані на поверхні підлоги або стіни, на яку закріплюють плитку, де кріплення посилене гвинтами 49. Можливе також застосування видовжених опор 50, у які можуть бути вгвинчені гвинти через отвори, виконані у поверхні, яку облицьовують плиткою. Кріпильні елементи 47 та 48 мають плоску основу 51, яка спирається на поверхню, яка підлягає облицьовуванню плиткою, та секцію у вигляді коліна, реалізовану у двох різних варіантах здійснення для з'єднання та взаємної фіксації плиток своїми кромками. Один зі згаданих варіантів здійснення містить секцію у вигляді коліна, яке має кінцеву частину 52, паралельну плоскій основі, але спрямовану назовні у протилежному напрямку відносно основи 51. У другому варіанті здійснення секція у вигляді коліна має кінцеву частину 53, також паралельну основі 51, однак розташовану зверху над кінцевою частиною згаданої основи 51. У обох випадках плоска основа 51 має прорізаний отвір 54, який має конічну форму та через який проходить гвинт 49. Форма отвору відповідає формі головки згаданого гвинта. У обох варіантах здійснення кінцеві частини 52 та 53 секцій у вигляді коліна заходять у виїмки 55 та 55' у вигляді коліна, виконані в облямівках кромок плиток. У одному з варіантів здійснення плоска основа 51 кріпильного елемента 47 розташована ззовні поверхні площини, зайнятої плитками, а у другому варіанті здійснення плоска основа 51 8 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 кріпильного елемента 48 розташована знизу частини цієї самої плитки, яка лежить на згаданій плоскій основі 51. Звичайно кріпильний елемент 48 використовується у нижній частині стін, суміжній до кута, де підлога з'єднується з вертикальною стіною на початку монтування плитки на вертикальну стіну (Фіг. 29). Останньою ознакою є спеціальна ізолювальна порожнина 56, яка утворена між плитками та поверхнею, яка підлягає облицюванню, та яка поліпшує умови монтування, особливо на нерівних стінках або підлогах, або ж на стінках або підлогах, які зазнають дії вологи. ФОРМУЛА ВИНАХОДУ 1. Система для монтування плитки для підлоги та/або стін, яка включає в себе кріпильні засоби між плитками, розташованими у спільній площині; яка відрізняється тим, що згадані кріпильні засоби утворені криволінійними частинами, які мають форму паза (3, 4 та 7), розташованого знизу принаймні певних плиток на бічних кромках плиток, причому згадані криволінійні частини збігаються на згаданих кромках, а також згадані криволінійні частини утворюють при монтуванні обабіч та у місцях, де збігаються кути, пази знизу плиток, у які вздовж принаймні їхньої частини вставляють охоплювані елементи (5 та 6) шляхом натискання для з'єднання щонайменше двох суміжних плиток; згадані плитки мають на своїх бічних кромках охоплювані та охоплювальні елементи, які взаємно відповідають та розташовані поперемінно вздовж периметра плитки, маючи парну змінну кількість з усіх боків плитки таким чином, що плитки можуть бути змонтовані зі зміщенням відповідно до кількості поперемінних елементів та уможливлюють чергування елементів у будь-якому напрямку, згадані охоплювані та охоплювальні елементи мають конструкцію із засобами для пасивного спрямування під час монтування, з'єднання та вирівнювання плитки, причому згадані засоби включають в себе напрямні поверхні, кут входу яких становить від 1° до 45°, однак по суті вибраний з діапазону від 25° до 44°. 2. Система для монтування плитки для підлоги та/або стін за п. 1, яка відрізняється тим, що вона включає в себе окремі кріпильні засоби, що являють собою частини (47 та 48), які прикріплені до поверхні, яка підлягає покриванню плиткою, причому згадані частини (47 та 48) мають кінцеву секцію, зачеплену за певні ділянки лінії контуру бічних кромок плиток, а згадані кріпильні елементи (47 та 48) сховані від погляду самими плитками. 3. Система для монтування плитки для підлоги та/або стін за п. 2, яка відрізняється тим, що кріпильні елементи (47 та 48) мають частину у вигляді коліна, яке відповідає формі лінії контуру кромки плитки, та плоску основу (51), через яку кріпильні елементи (47 та 48) прикріплені за допомогою, наприклад, гвинта (49), який проходить через отвір (54), розташований у згаданій основі (51). 4. Система для монтування плитки для підлоги та/або стін за п. 3, яка відрізняється тим, що частина у вигляді коліна кріпильних елементів (47 та 48) відповідає формі виїмок (55 та 55'), розташованих на лінії контуру кромки плитки. 5. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що охоплювані елементи (5 та 6) мають криволінійну жорстку конструкцію та ту саму форму, що й криволінійні пази. 6. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що ширина охоплюваних елементів (5 та 6) є змінною вздовж їхньої довжини. 7. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що радіус кривизни охоплюваних елементів (5 та 6) є змінним у відповідності до стягування, необхідного після їхнього вставляння. 8. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що поблизу кінцевих частин охоплюваних елементів виконані зцентровані вирізи (8) та прорізи (9). 9. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що кромки плитки мають неперервні прорізи (10), у які вставляють довші первинні проміжні з'єднувальні елементи (11) та інші коротші вторинні проміжні з'єднувальні елементи (12), які є елементами, які утримують плитки на точній відстані між собою та забезпечують їхнє взаємне вирівнювання. 10. Система для монтування плитки для підлоги та/або стін за п. 9, яка відрізняється тим, що з'єднувальні елементи (11 та 12) по суті мають форму у подобі перевернутої літери "Т", полиці якої вставляють у розташовані навпроти один одного пари прорізів (10) двох суміжних плиток, а поперечне ребро є елементом, який утримує плитки на точній відстані між собою. 9 UA 98444 C2 5 10 15 20 25 30 35 40 45 50 55 60 11. Система для монтування плитки для підлоги та/або стін за будь-яким із п. 9 або п. 10, яка відрізняється тим, що плитки включають в себе розташовану знизу основу (15), кромки якої мають вищезгадані прорізи (10), а також розташовані зверху керамічні частини (14) різних видів, таких як дерево, кераміка тощо, з'єднані з розташованою знизу основою (15). 12. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що щонайменше одна з бічних поверхонь охоплюваних елементів (5' та 6') має принаймні установочні виступи (16), яким відповідає канавка (17), виконана щонайменше у одній з бічних поверхонь криволінійних частин (3, 4 та 7) плиток, у який входять виступи (16), узгоджуючи взаємне розташування канавок (17) тоді, коли охоплювані елементи (5' та 6') з'єднані з криволінійними частинами (3, 4 та 7), які утворюють пази, виконані знизу плиток. 13. Система для монтування плитки для підлоги та/або стін за п. 12, яка відрізняється тим, що виступи (16) та канавки (17) розташовані по суті у внутрішніх бічних поверхнях охоплюваних елементів (5' та 6') та внутрішніх бічних поверхнях криволінійних частин (3, 4 та 7) відповідно. 14. Система для монтування плитки для підлоги та/або стін за п. 12 або п. 13, яка відрізняється тим, що виступи (16) та канавки (17) розташовані таким чином, що вони збігаються з однією з основ охоплюваних елементів (5' та 6') та продовженням нижньої поверхні криволінійних пазів (3, 4 та 7). 15. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що вона включає в себе комбінацію знімних плиток (18) та нерухомих плиток (19), причому усі вони розташовані на опорах (20) своїми кутами, а кути усіх плиток, що збігаються, розташовані на одній опорі, згадані опори (20) мають виступи (22), які відповідають виїмкам (21), розташованим поблизу кутів знизу знімних плиток (18), в той час як кути нерухомих плиток (19) мають криволінійні пази (4), у які вставляють криволінійні охоплювані елементи (6, 6'), які входять також у пази (23), виконані таким чином, що вони відповідають виїмкам (21), розташованим поблизу кутів, та частині знімної плитки (18). 16. Система для монтування плитки для підлоги та/або стін за п. 15, яка відрізняється тим, що периметр обох видів плиток (18 та 19) має форму уступу, відділяючи верхню частину, яка має більшу поверхню (24), від нижньої частини, яка має меншу поверхню (26) у знімних плиток (18), в той час як у нерухомих плиток (19) верхня частина (25) має меншу поверхню, а нижня частина (27) має більшу поверхню, а також у яких кути згаданої частини (27) мають скіс (28), зрізаний під 45° дотично до вершин верхньої частини (25) згаданих нерухомих плиток (19); усе це призначене для того, щоб знімні та нерухомі плитки (18 та 19) могли бути припасовані одна до одної з утворенням покриття підлоги. 17. Система для монтування плитки для підлоги та/або стін за п. 16, яка відрізняється тим, що виїмки (21) та криволінійні пази (4) мають однакову висоту та товщину з нижніми частинами (26 та 27) обох типів плиток (18 та 19). 18. Система для монтування плитки для підлоги та/або стін за п. 16, яка відрізняється тим, що ' нерухомі плитки (19) мають пази (10 ), які узгоджуються з лінією зсуву по периметру та призначені для розташування однієї з полиць елементів (11 та 12), які утримують плитки на відстані та мають форму перевернутої літери "Т" (11 та 12), а ребро яких після вставляння торкається кромок верхніх частин (24 та 25) обох типів плиток (18 та 19), в той час як інша дзеркально розташована полиця установлена у іншу групу пазів (10"), утворену вузьким пояском по периметру, розташованим на нижній частині (27) нерухомих плиток (19) та пояском по периметру верхньої частини (24) знімних плиток (18). 19. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 15-18, яка відрізняється тим, що пази (23) утворюють дугоподібний простір, який збігається з кривизною секції охоплюваних кріпильних елементів (6, 6'). 20. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 15-19, яка відрізняється тим, що знімні плитки (18) мають інші півкільцеві виїмки на нижній поверхні (29), розташовані з боків, які відповідають іншим пазам (3), у які входять інші криволінійні охоплювані кріпильні елементи (6, 6') для узгодження взаємного розташування. 21. Система для монтування плитки для підлоги та/або стін за будь-яким із попередніх пунктів, яка відрізняється тим, що нижня поверхня охоплювальної частини має виступи або лапки (45), які мають отвори (46), через які засоби кріплення плитки проходять наскрізь у поверхню, яку покривають, і розташовані у гніздах, виконаних у нижній поверхні плитки під охоплюваною частиною, які відповідають виступам або лапкам (45). 22. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 1-20, яка відрізняється тим, що конструкція охоплюваних та охоплювальних елементів, які споряджені напрямними засобами, включає в себе симетричні кінцеві частини (32), які збігаються назовні у охоплюваних елементів (30) та усередину охоплювальних елементів (31). 10 UA 98444 C2 5 10 15 20 25 30 23. Система для монтування плитки для підлоги та/або стін за п. 22, яка відрізняється тим, що певні кінці симетричних кінцевих частин (32) є криволінійними заглибленими (33), а інші криволінійними опуклими (34) і з'єднані разом у точці (35') перегину. 24. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 1-20, яка відрізняється тим, що конструкція охоплюваних та охоплювальних елементів з напрямними засобами має конфігурацію ламаної лінії з плоскими секціями, яка має форму трикутної хвилі. 25. Система для монтування плитки для підлоги та/або стін за п. 24, яка відрізняється тим, що конструкція охоплюваних елементів (36) та охоплювальних елементів (37), які мають форму трикутної хвилі, складається з двох симетричних секцій (38). 26. Система для монтування плитки для підлоги та/або стін за п. 24, яка відрізняється тим, що конструкція охоплюваних та охоплювальних елементів, які мають форму трикутної хвилі, складається з двох секцій різної довжини - довшої (41) та коротшої (42) секцій. 27. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 1-20, яка відрізняється тим, що охоплювані та охоплювальні елементи, споряджені напрямними засобами, мають дугоподібну конфігурацію (43 та 44) з плоским контуром, який має форму синусоїдальної хвилі, у якому суміжні секції з'єднані у точці (35) перегину. 28. Система для монтування плитки для підлоги та/або стін за п. 1, яка відрізняється тим, що охоплювані та охоплювальні елементи розташовані таким чином, що знаходяться один навпроти іншого з протилежних боків плитки. 29. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 1-20, яка відрізняється тим, що охоплювані та охоплювальні елементи розташовані посередині ширини кромок плиток, причому охоплювані елементи виходять за граничні межі периметра видимої поверхні плиток, а охоплювальні елементи розташовані усередині згаданих граничних меж периметра. 30. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 4-29, яка відрізняється тим, що кінцевий елемент (52) частини у вигляді коліна кріпильного елемента (47) розташований у гнізді виїмки (55), виконаної у бічній кромці плитки таким чином, що плоска основа (51) виступає за межі лінії контуру плитки, закріпленої цим кріпильним елементом (47). 31. Система для монтування плитки для підлоги та/або стін за будь-яким із пп. 4-29, яка відрізняється тим, що кінцевий елемент (53) частини у вигляді коліна кріпильного елемента (48) розташований у гнізді виїмки (55), розташованої на лінії контуру бічної кромки плиток таким чином, що плоска основа (51) знаходиться під плиткою, яку утримує. 11 UA 98444 C2 12 UA 98444 C2 13 UA 98444 C2 14 UA 98444 C2 15 UA 98444 C2 16 UA 98444 C2 17 UA 98444 C2 18 UA 98444 C2 19 UA 98444 C2 20 UA 98444 C2 21 UA 98444 C2 22 UA 98444 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
