Тара із захищеним від втрати й обертання вхолосту ковпачком

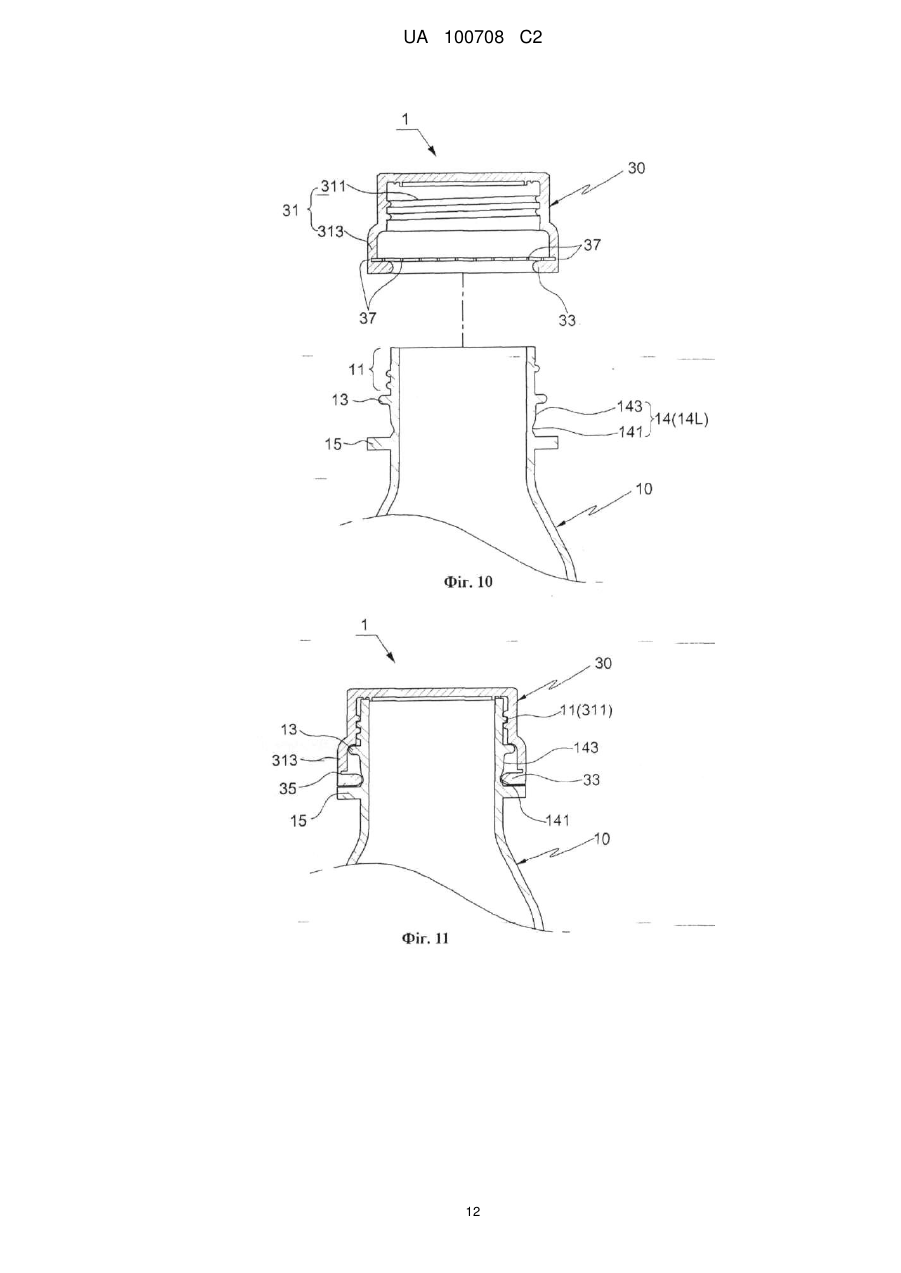

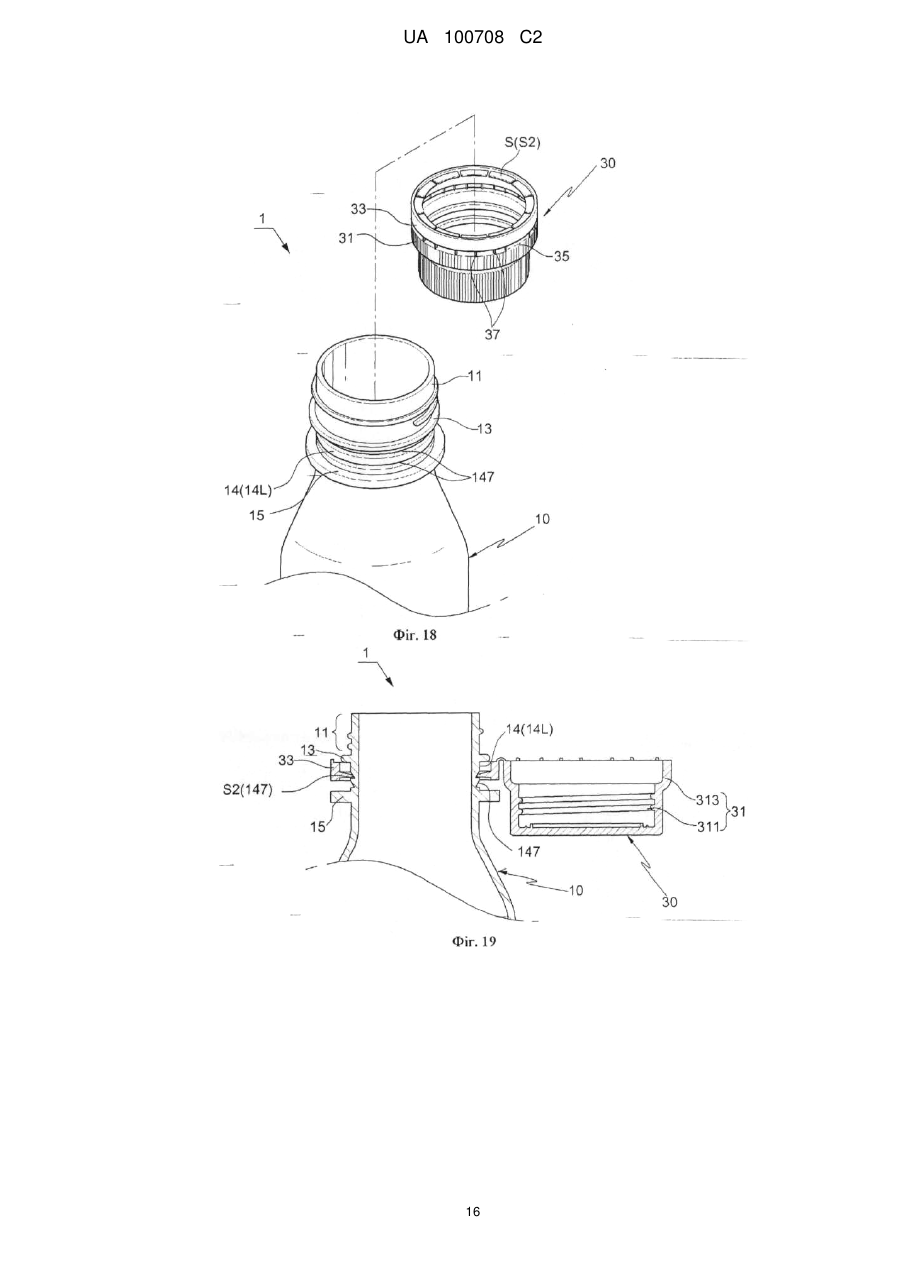

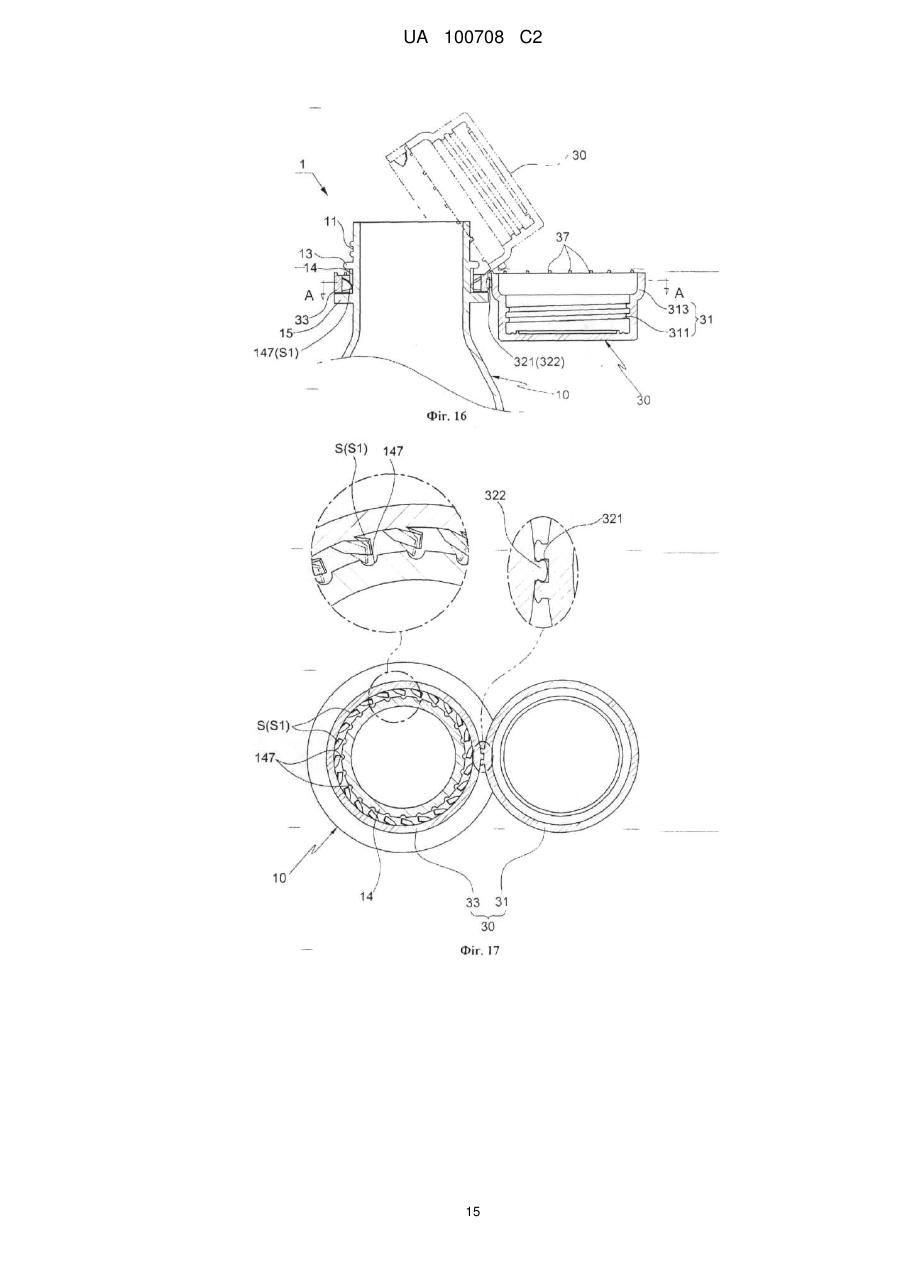

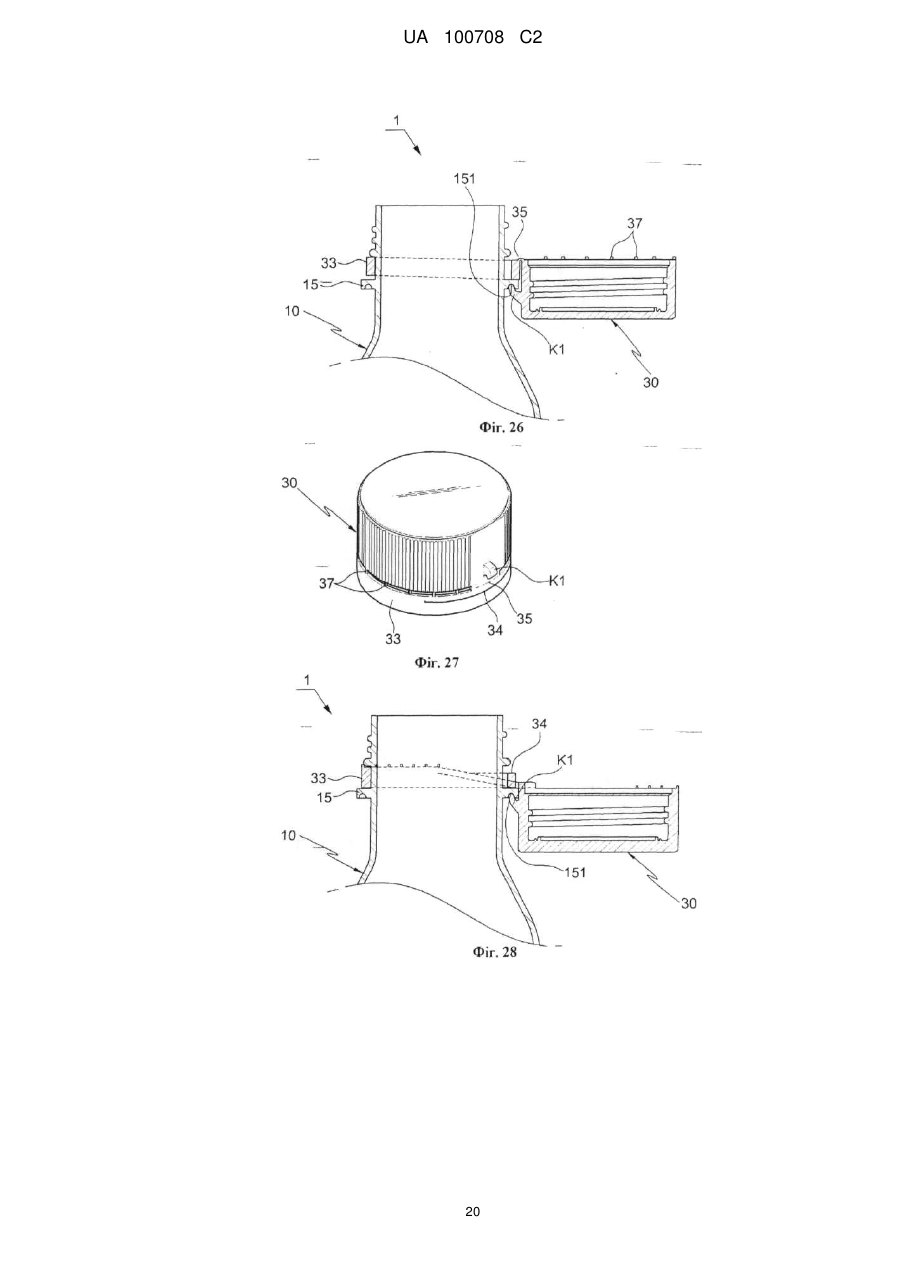

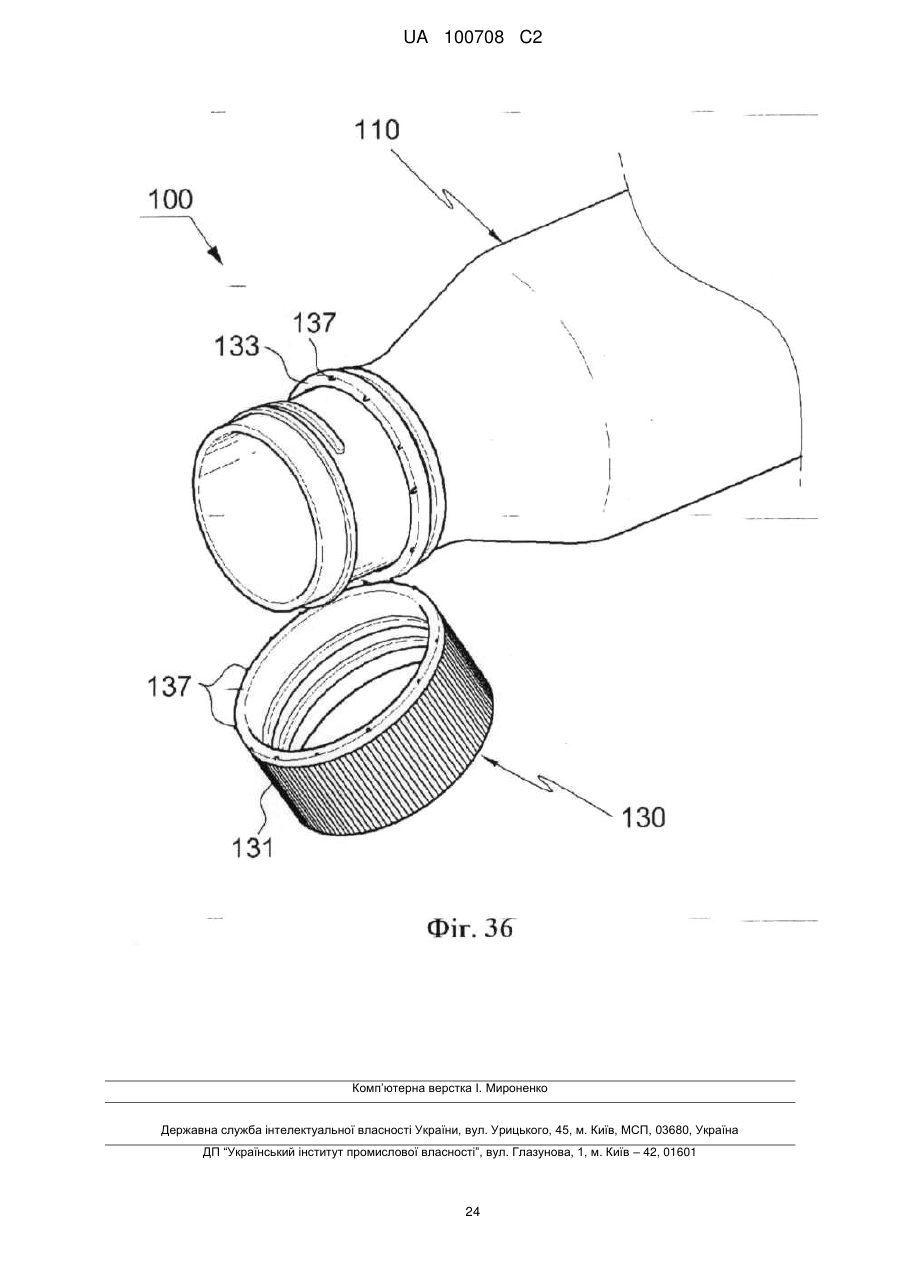

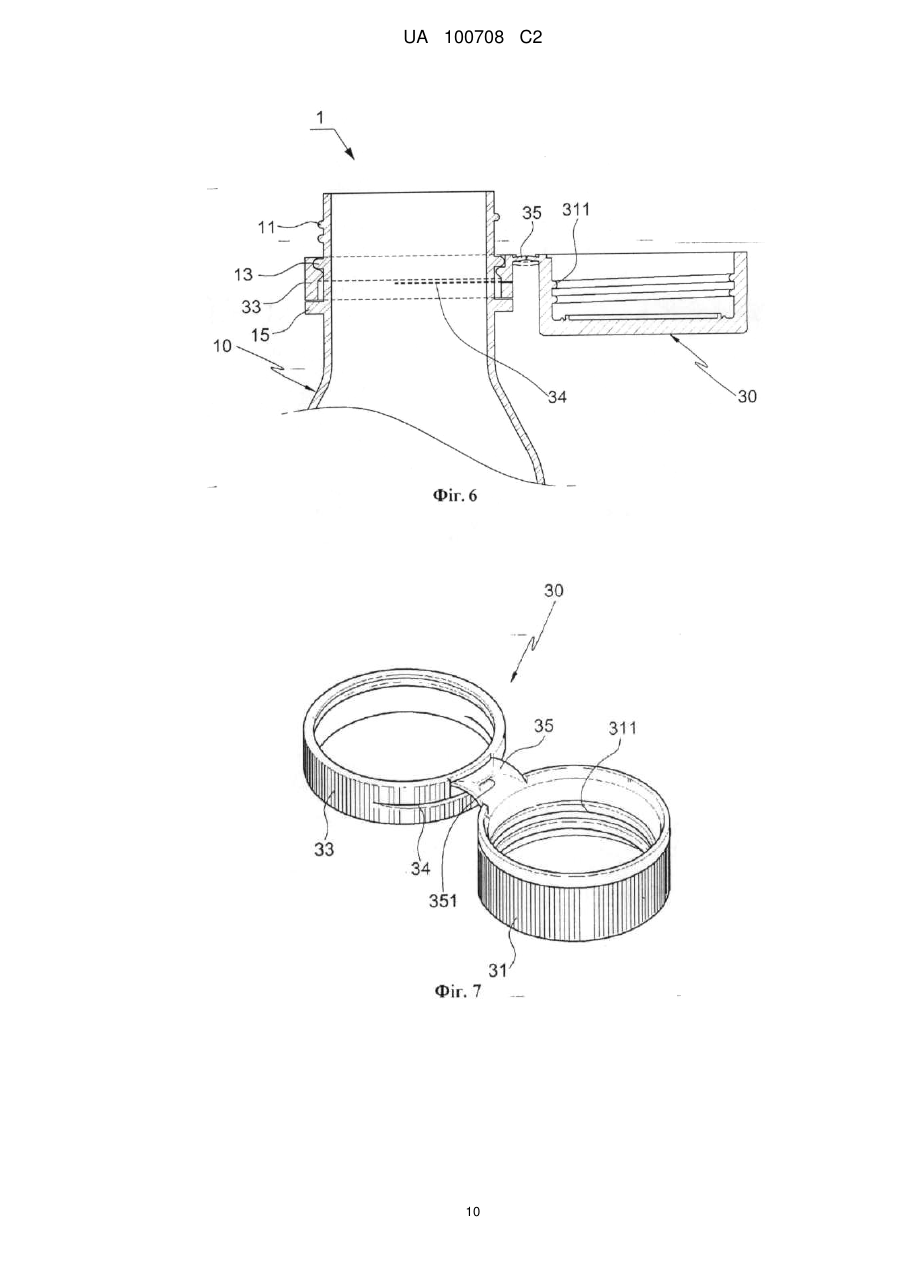

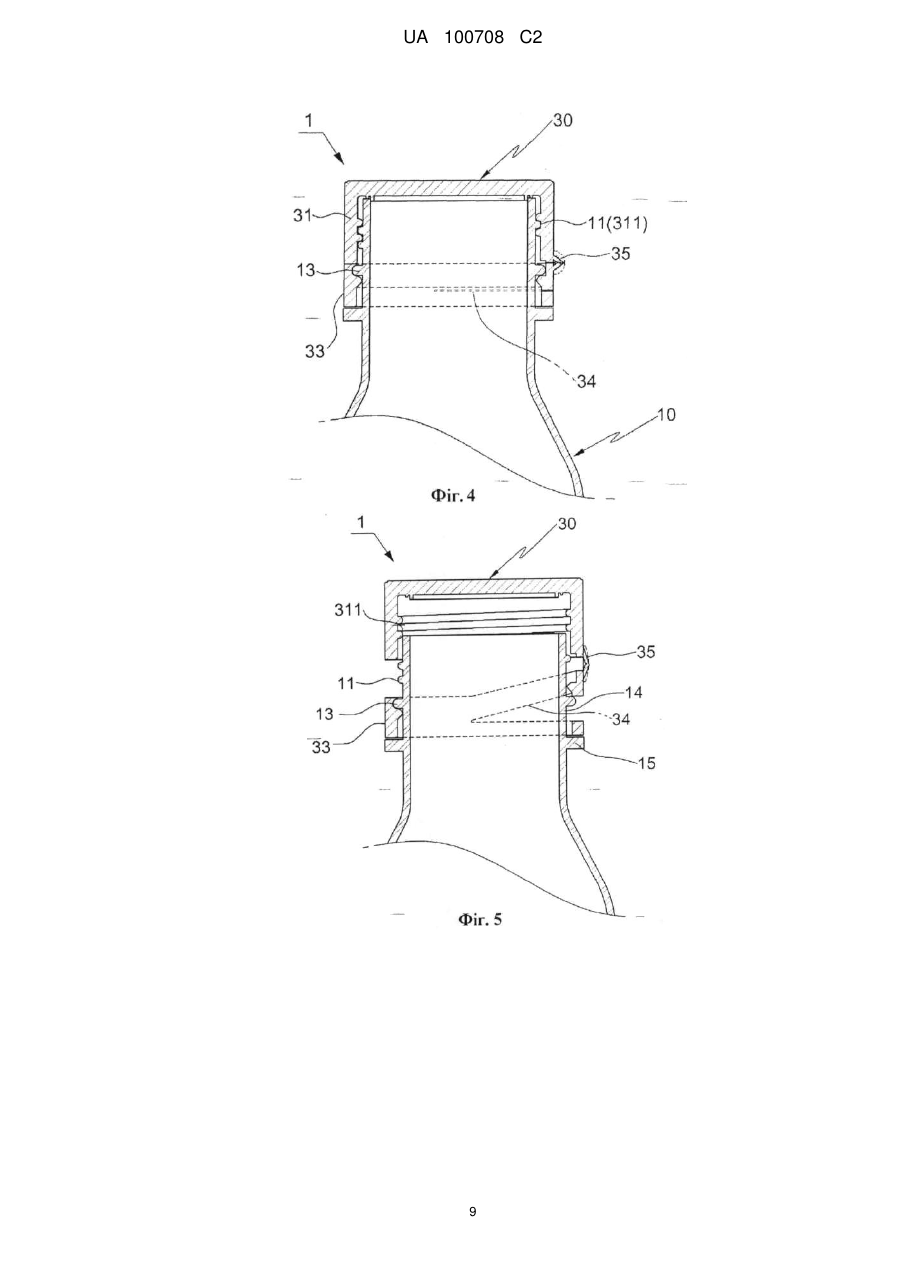

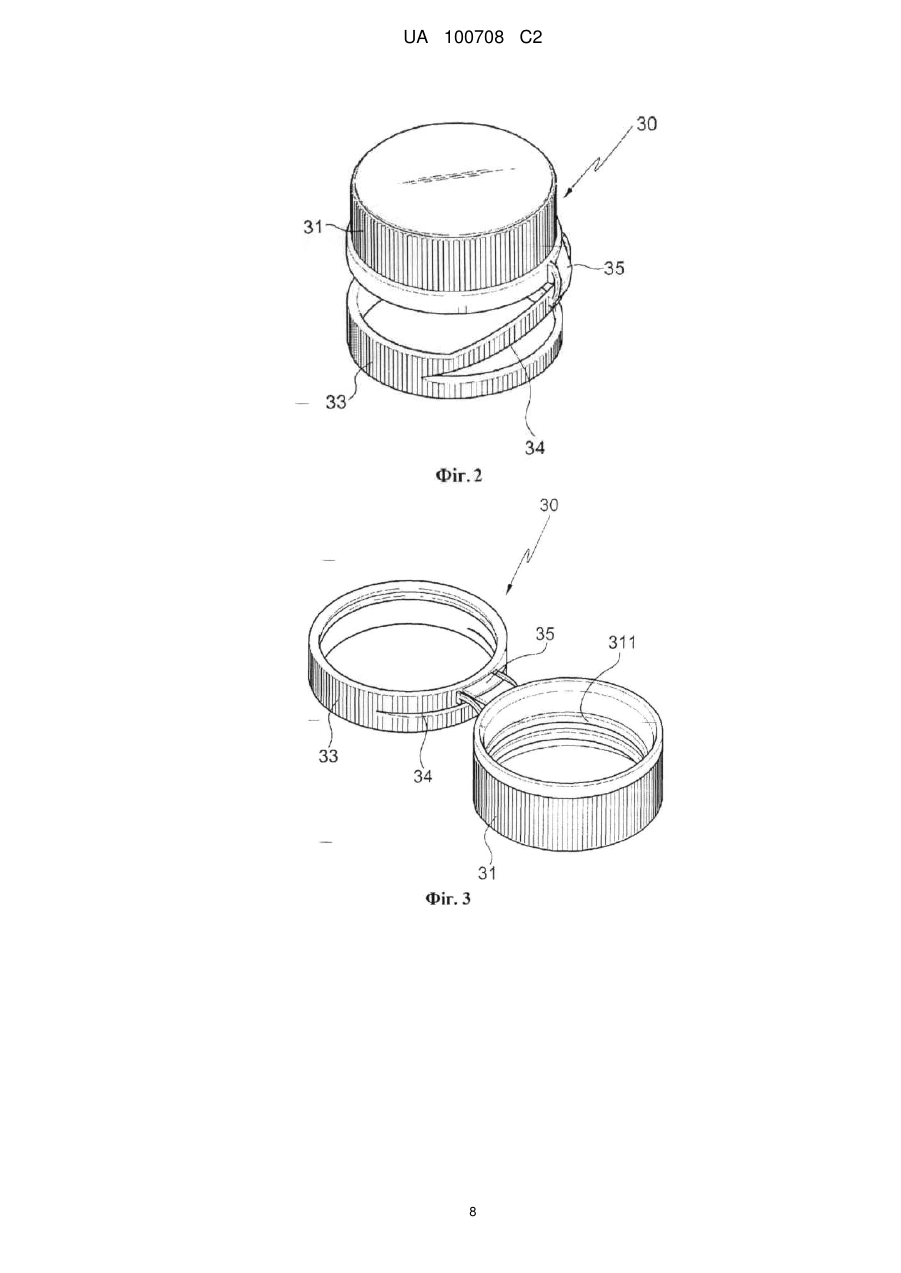

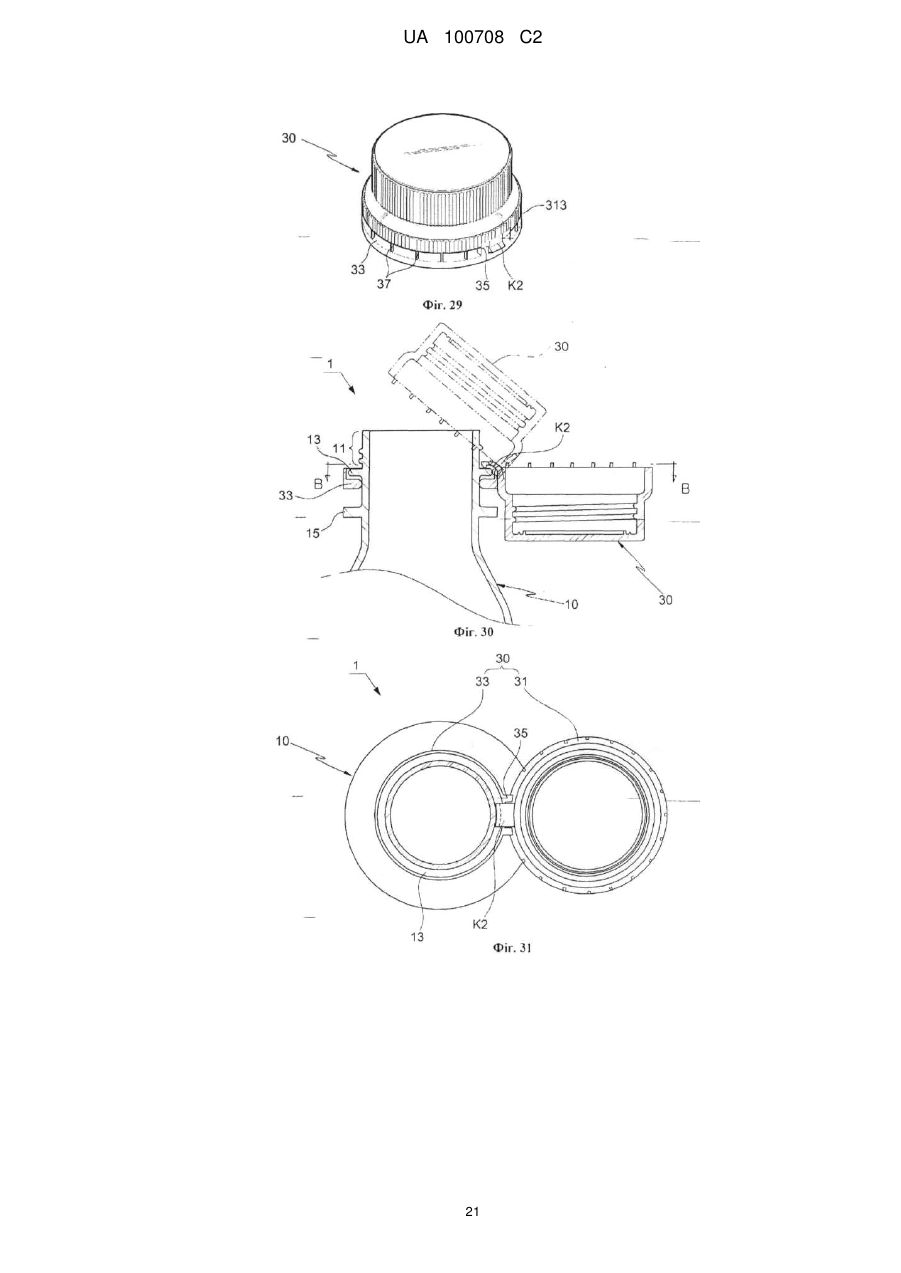

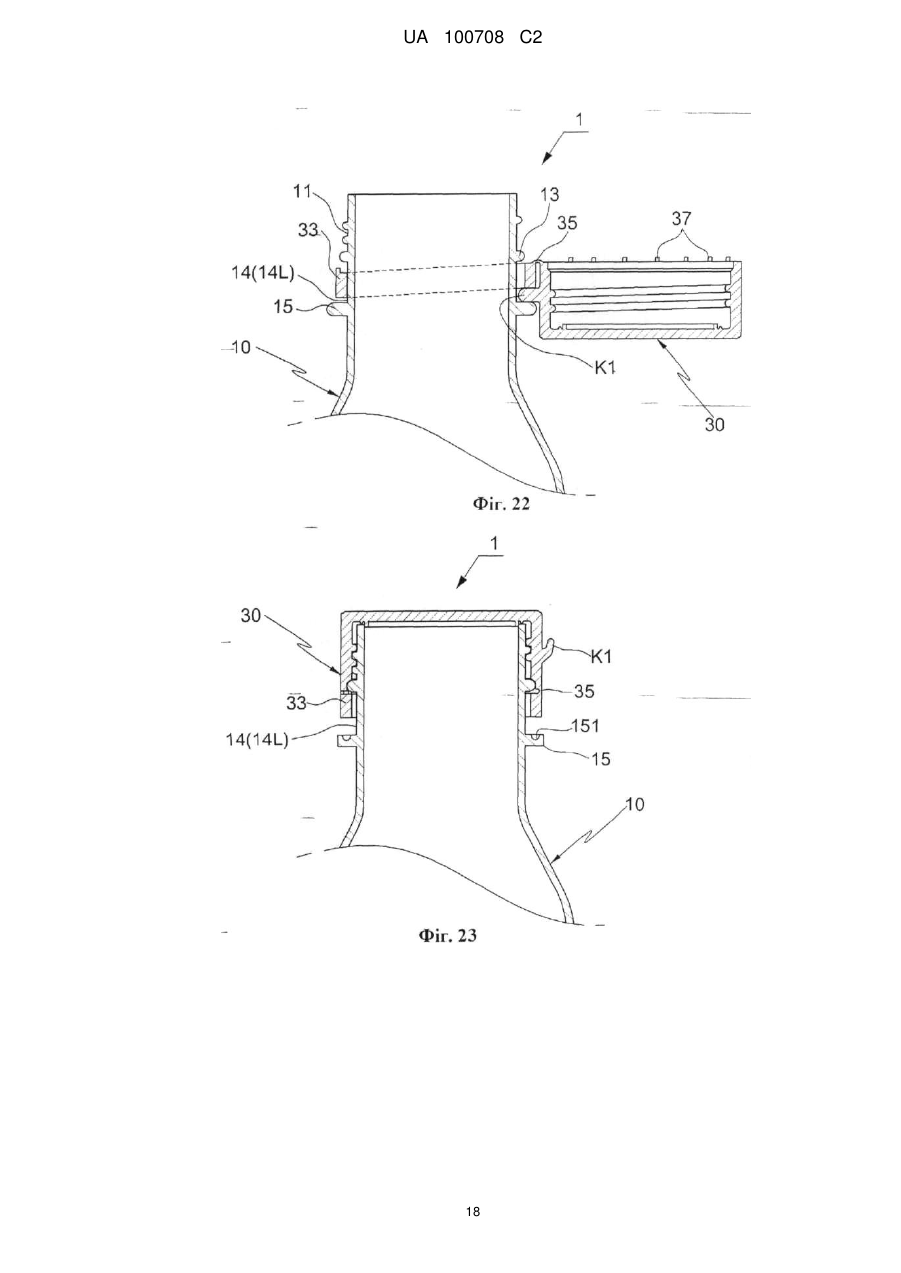

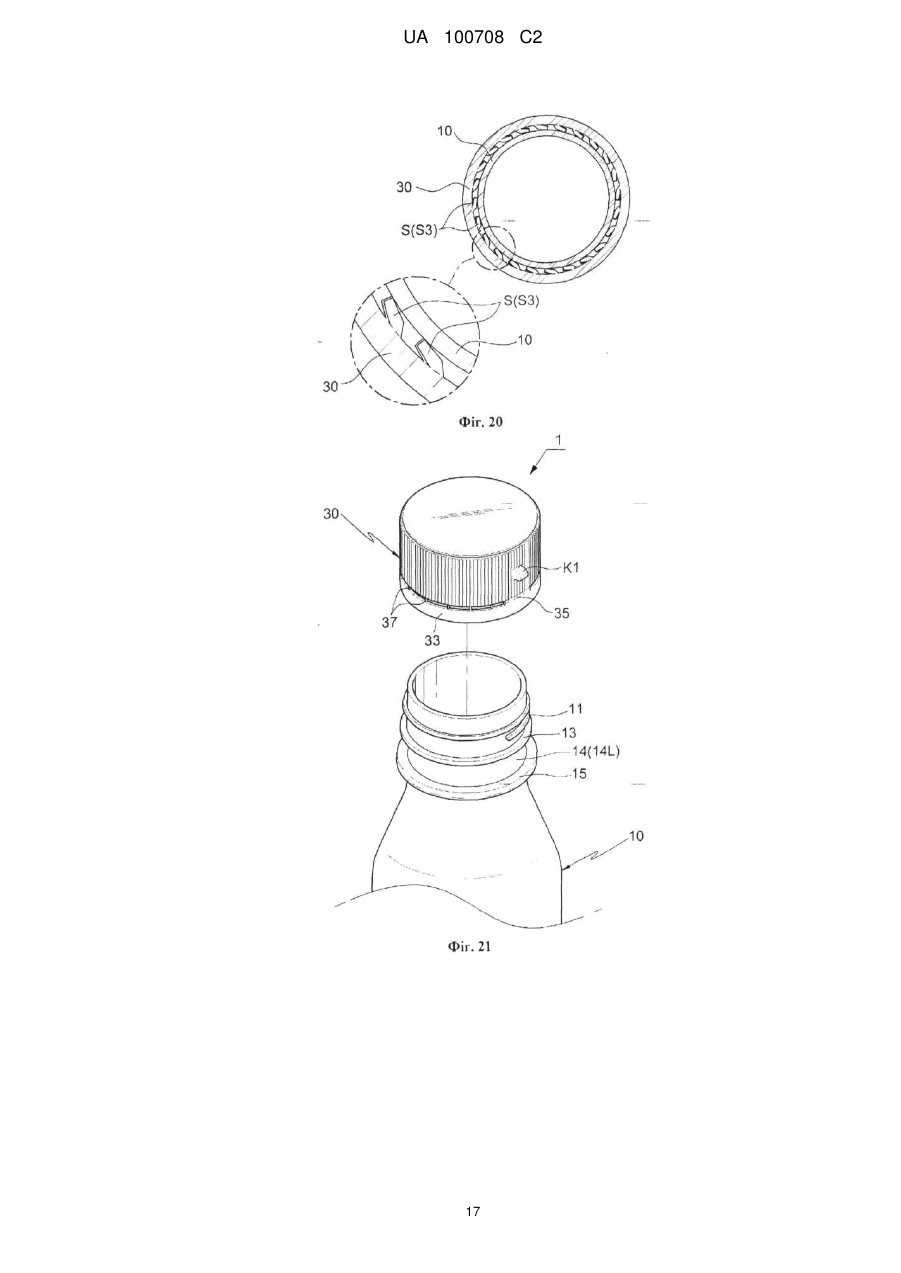

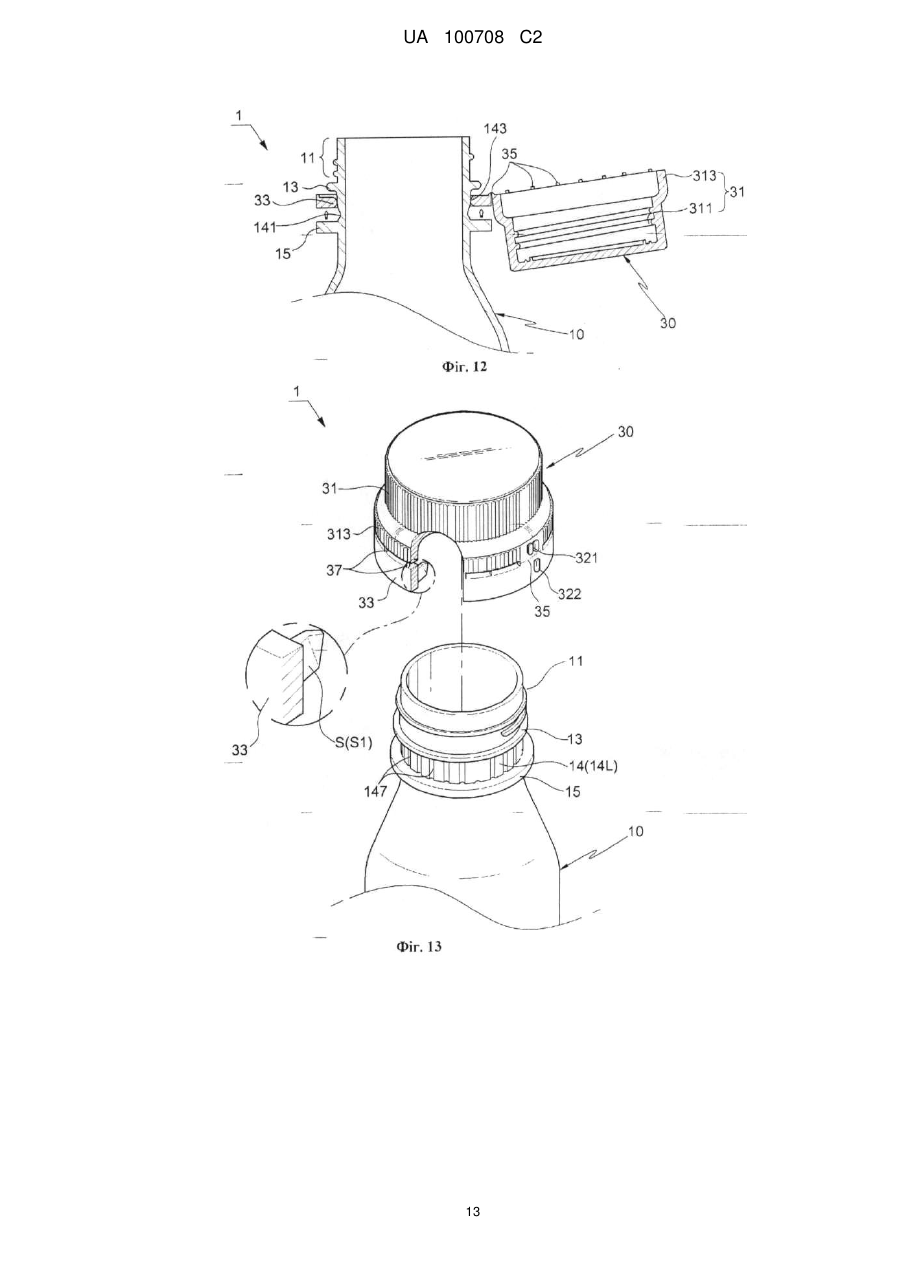

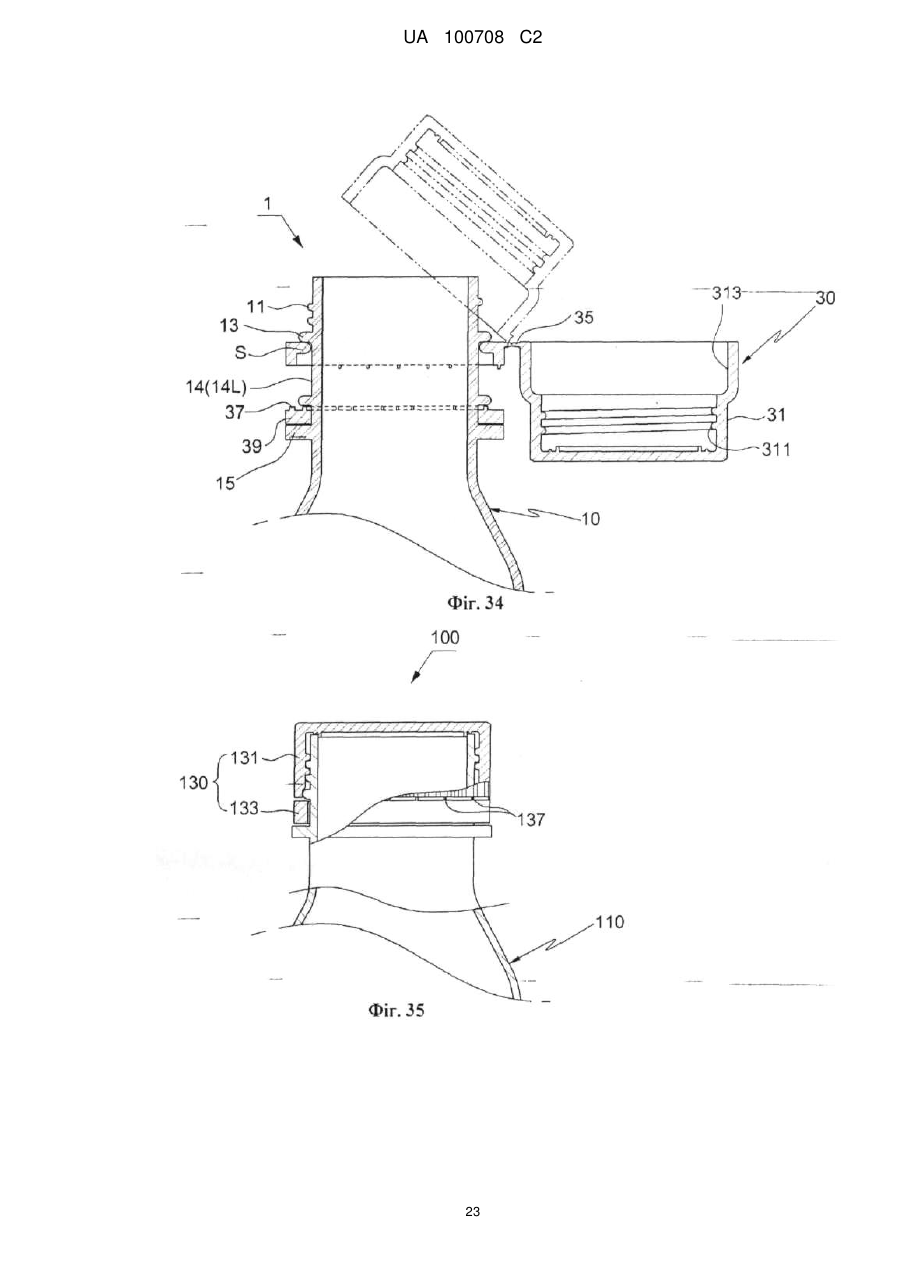

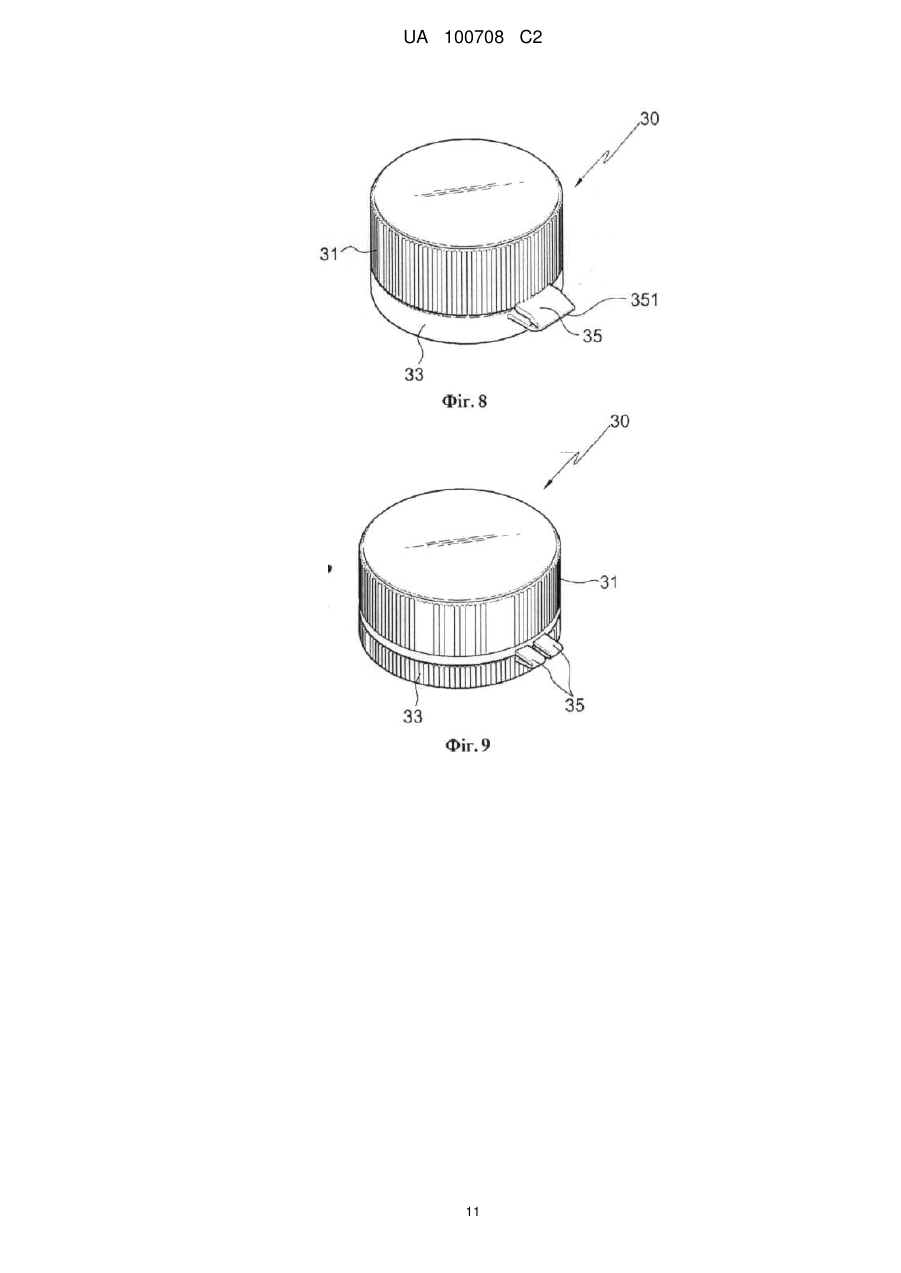

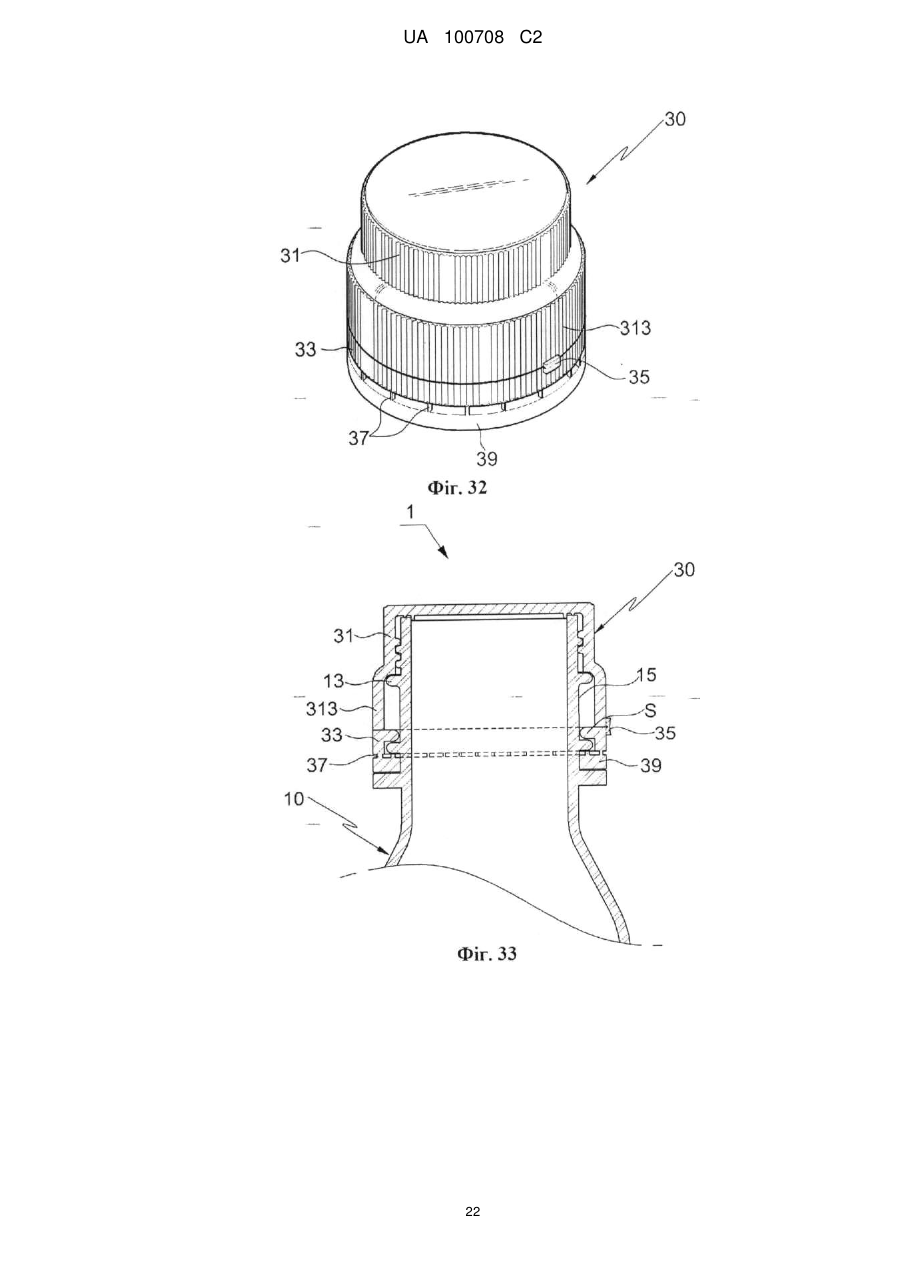

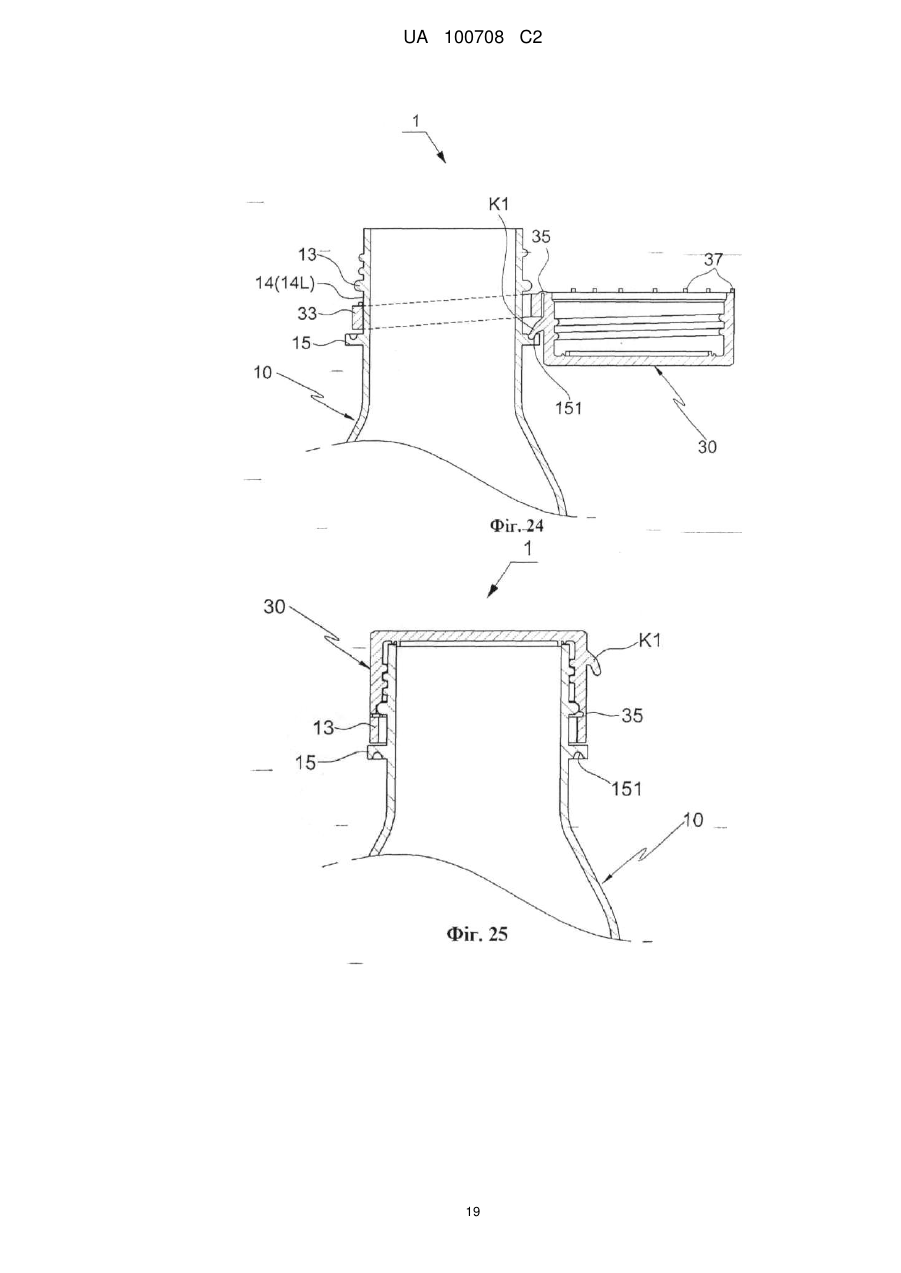

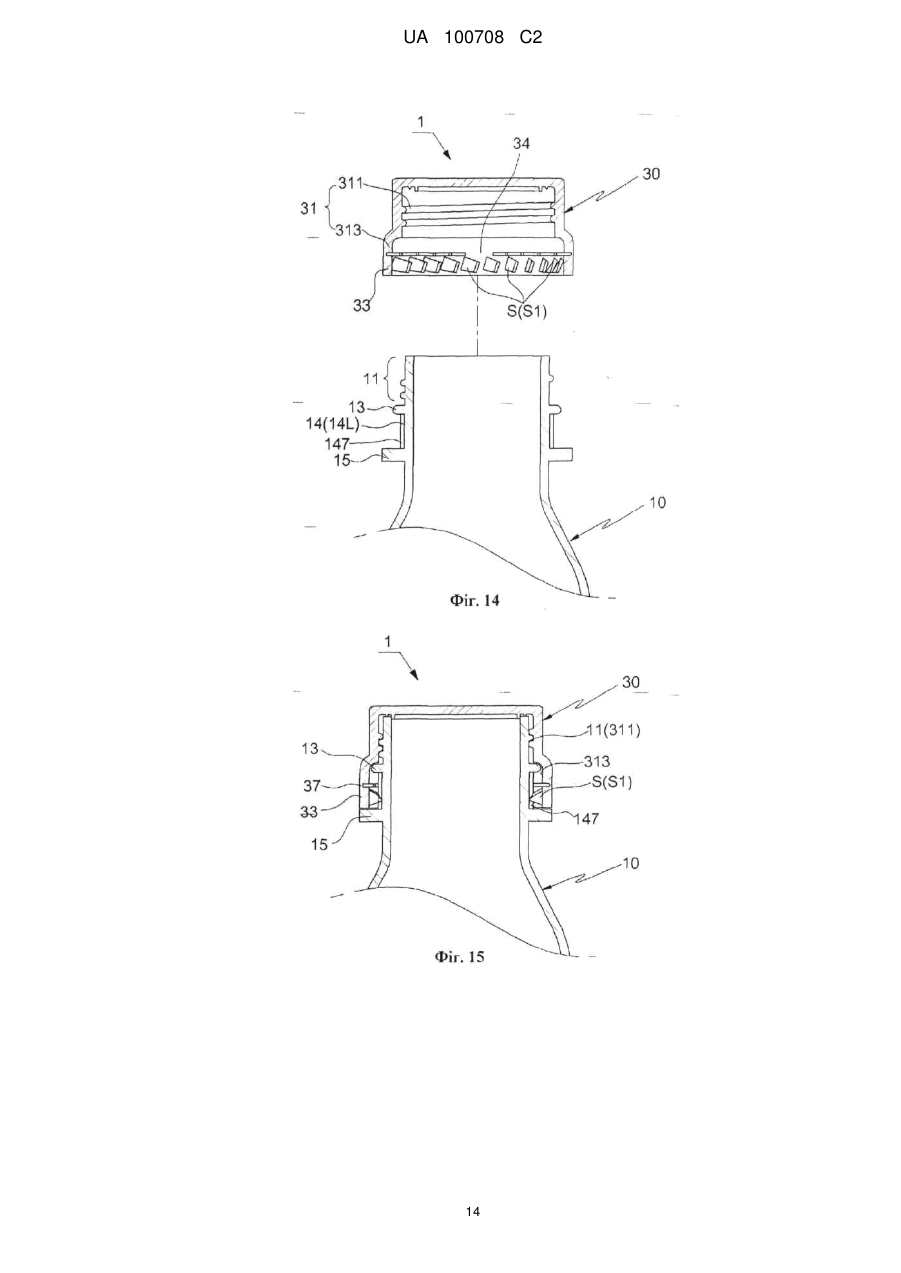

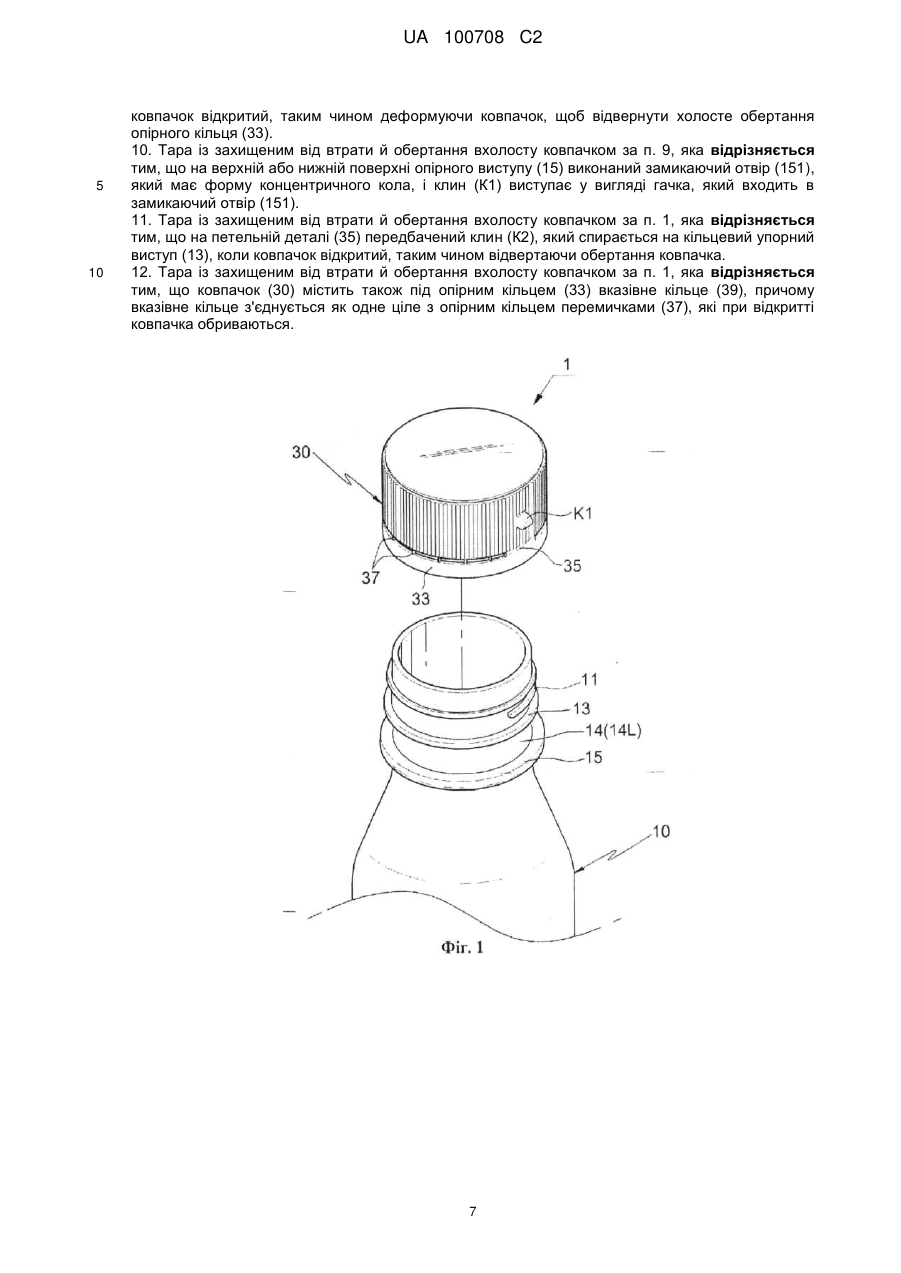

Реферат: Описана тара із захищеним від втрати й обертання вхолосту ковпачком. Тара конструктивно виконана таким чином, що ковпачок кріпиться до корпуса тари нарізним з'єднанням. Корпус тари має кільцевий упорний виступ, передбачений під нарізною частиною шийки, щоб запобігти зняттю ковпачка, опірний виступ, передбачений під кільцевим упорним виступом на певній відстані від нього, і гніздо опірного кільця, передбачене між кільцевим упорним виступом й опірним виступом. Ковпачок містить опірне кільце, корпус ковпачка і петельну деталь, які як одне ціле з'єднані між собою. Опірне кільце розміщується на гнізді опірного кільця, щоб запобігти зняттю ковпачка з корпуса тари і його обертанню вхолосту. Корпус ковпачка відкриває і закриває корпус тари і має на своєму внутрішньому колі нарізну частину. Петельна деталь з'єднує опірне кільце з корпусом ковпачка. UA 100708 C2 (12) UA 100708 C2 UA 100708 C2 5 10 15 20 25 30 35 40 45 50 55 Технічна галузь [1] Винахід відноситься до тари із захищеним від втрати й обертання вхолосту ковпачком, яка підтримує приєднаний стан корпуса ковпачка з корпусом тари, навіть коли ковпачок відкритий, таким чином відвертаючи втрату ковпачка, і яка запобігає обертанню ковпачка вниз під діянням сили тяжіння, коли з тари випускається її вміст, таким чином відвертаючи торкання ковпачком обличчя користувача, навіть якщо він або вона не притримує ковпачок рукою, і запобігаючи потраплянню вмісту в ковпачок, коли деяка частина вмісту виходить з тари. Відомі технічні рішення [2] Взагалі тара, яка використовується для утримування продуктів харчування, напоїв й інших різких матеріалів таких, як питна вода, або молоко, олія, фарби й хімічні вироби, має корпус, який у свою чергу має шийку, й ковпачок, який відкриває або закриває шийку корпуса тари. Ковпачок із можливістю відділення прикріплений до шийки, щоб відкривати або закривати її, методом гвинтового прикріплення або методом притискного прикріплення з використанням гнучкого кінця, що зачіпає. [3] Відповідно до відомого рівня техніки, як показано на фіг. 35 і 36, ковпачок 130 має під корпусом 131 ковпачка кільце 133, причому це кільце не знімається з корпуса 110 тари, дозволяючи користувачеві бачити, відкривалася тара 100 чи ні. [4] Корпус 131 ковпачка і вказівне кільце 133 з'єднуються кількома перемичками 137, передбаченими в радіальному напрямку ковпачка. Коли ковпачок відкритий, перемички 137, що з'єднують корпус 131 ковпачка з кільцем 133, перерізаються, залишаючи таким чином свідчення, що тара відкривалася. [5] У цій тарі після того, як корпус 131 ковпачка відділений від корпуса 110 тари, щоб відкрити тару 100, коли користувач бажає узяти певну частину вмісту тари, корпус ковпачка знову прикріплюється до корпусу тари. Ці операції відділення й прикріплення здійснюються повторно. Причому якщо корпус ковпачка повністю відділяється від кільця, ковпачок може забруднитися або загубитися. Таким чином, щоб вирішити цю проблему, кільце 133 й корпус тари можуть з'єднуватися між собою таким чином, що частина кільця не знімалася з корпуса тари. [6] Однак, оскільки кільце 133 прикріплюється до корпуса 110 тари таким чином, що обертатися вхолосту, корпус 131 відкритого ковпачка обертається вхолосту разом із кільцем і під дією сили тяжіння переміщується у нижче положення, коли з тари випускається її вміст. [7] Таким чином, коли користувач притуляє рота до шийки корпуса тари, щоб випити її вміст, ковпачок торкається його або її рота або щелепи, при цьому викликаючи у користувача неприємне відчуття й створюючи незручність. Крім того, при перенесенні вмісту в іншу тару вміст, що тече, проходить по ковпачку, ковпачок при цьому забруднюється й перешкоджає випуску вмісту. [8] Крім того, оскільки ковпачок повторно відкривається або закривається, навіть одна перемичка, що залишається, дуже швидко розривається, і ковпачок можна небажано загубити. Розкриття винаходу Технічна задача [9] Відповідно, цей винахід зроблений з огляду на вищезазначені проблеми, що мали місце у відомих технічних рішеннях, і метою цього винаходу є створення тари із захищеним втрати й обертання вхолосту ковпачком, яка підтримує приєднаний стан корпуса ковпачка з корпусом тари, навіть коли ковпачок відкритий, таким чином відвертаючи втрату ковпачка, і яка запобігає силі тяжіння обертати ковпачок вниз, коли з тари випускається її вміст, таким чином відвертаючи торкання ковпачком обличчя користувача, навіть якщо він або вона не притримує ковпачок рукою, коли притуляє рота до тари, наприклад, склянки з напоєм, і п'є прямо з тари, і запобігаючи потраплянню вмісту в ковпачок, коли вміст виходить з тари, таким чином відвертаючи забруднення ковпачка й придаючи зручність. Технічне рішення [10] Для того щоб досягти зазначеної мети, пропонується тара із захищеним від втрати й обертання вхолосту ковпачком, яка конструктивно виконана таким чином, що ковпачок кріпиться до корпуса тари нарізним з'єднанням, причому корпус тари має кільцевий упорний виступ, передбачений під нарізною частиною шийки, щоб запобігти зняттю ковпачка, опірний виступ, передбачений під кільцевим упорним виступом на певній відстані від нього, і гніздо опірного кільця, передбачене між кільцевим упорним виступом й опірним виступом, причому ковпачок містить опірне кільце, корпус ковпачка і петельну деталь, які як одне ціле з'єднані між собою, причому опірне кільце розміщується на гнізді опірного кільця, щоб запобігти зняттю ковпачка з корпуса тари і його обертанню вхолосту, причому корпус ковпачка відкриває і закриває корпус 1 UA 100708 C2 5 10 15 20 25 30 35 40 45 50 55 60 тари і має на своєму внутрішньому колі нарізну частину, причому петельна деталь з'єднує опірне кільце з корпусом ковпачка. Переважні результати [11] Пропонована тара із захищеним втрати й обертання вхолосту ковпачком, яка підтримує приєднання корпуса ковпачка з корпусом тари, навіть коли ковпачок відкритий, таким чином відвертаючи втрату ковпачка, і яка запобігає силі тяжіння обертати ковпачок вниз, коли з тари випускається її вміст, таким чином відвертаючи торкання ковпачком обличчя користувача, навіть якщо користувач не притримує ковпачок рукою, коли притуляє рота до тари, наприклад, склянки з напоєм, і п'є прямо з тари, і запобігаючи потраплянню вмісту в ковпачок, коли вміст виходить з тари, таким чином відвертаючи забруднення ковпачка й придаючи зручність. Стислий опис графічного матеріалу [12] ФІГ. 1 представляє собою покомпонентний вигляд у перспективному зображенні, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу. [13] ФІГ. 2 представляє собою вигляд, який ілюструє стан, що змінюється, ковпачка на ФІГ. 1. [14] ФІГ. 3 представляє собою вигляд, який ілюструє стан, у якому ковпачок, показаний на ФІГ. 1, відкритий. [15] ФІГ. 4 представляє собою розріз, який ілюструє приєднаний стан тари на ФІГ. 1, на якому деякі частини тари упущені. [16] ФІГ. 5 представляє собою вигляд, який ілюструє тару, стан якої змінився зі стану на ФІГ. 4 у відкритий стан. [17] ФІГ. 6 представляє собою вигляд, який ілюструє стан, в якому тара, показана на ФІГ. 4, повністю відкрита. [18] ФІГ. 7-9 представляють собою вигляди пристрою, які ілюструють конструкцію ковпачків відповідно до варіантів здійснення цього винаходу. [19] ФІГ. 10 представляє собою покомпонентний вигляд у розрізі, який ілюструє тару відповідно до одного варіанту здійснення цього винаходу. [20] ФІГ. 11 представляє собою розріз, який ілюструє з'єднаний стан тари на ФІГ. 10. [21] ФІГ. 12 представляє собою вигляд, який ілюструє стан, в якому ковпачок, показаний на ФІГ. 11, відкритий. [22] ФІГ. 13 представляє собою покомпонентний вигляд у перспективному зображенні, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу. [23] ФІГ. 14 представляє собою вертикальний розріз ФІГ. 13. [24] ФІГ. 15 представляє собою розріз, який ілюструє з'єднаний стан тари, показаної на ФІГ. 14. [25] ФІГ. 16 представляє собою розріз, який ілюструє стан, в якому ковпачок, показаний на ФІГ. 15, відкритий. [26] ФІГ. 17 представляє собою розріз ФІГ. 16 по лінії А-А. [27] ФІГ. 18 представляє собою вигляд, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу. [28] ФІГ. 19 представляє собою вигляд, який ілюструє з'єднаний стан тари, показаної на ФІГ. 18, у якому ковпачок відкритий. [29] ФІГ. 20 представляє собою вигляд, який ілюструє конструкцію тари відповідно до іншого варіанту здійснення, який відповідає варіанту здійснення на ФІГ. 19. [30] ФІГ. 21 представляє собою покомпонентний вигляд у перспективному зображенні, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу. [31] ФІГ. 22 представляє собою вигляд, який ілюструє стан, у якому ковпачок, показаний на ФІГ. 21, відкритий. [32] ФІГ. 23 представляє собою вигляд, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу. [33] ФІГ. 24 представляє собою вигляд, який ілюструє стан, у якому ковпачок, показаний на ФІГ. 23, відкритий. [34] ФІГ. 25 представляє собою вигляд, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу. [35] ФІГ. 26 представляє собою вигляд, який ілюструє стан, у якому ковпачок, показаний на ФІГ. 25, відкритий. [36] ФІГ. 27 представляє собою вигляд у перспективному зображенні, який ілюструє ковпачок відповідно до одного варіанту здійснення цього винаходу. [37] ФІГ. 28 представляє собою розріз, який ілюструє ковпачок, що змінив свій стан зі стану, показаного на ФІГ. 27, у відкритий стан. 2 UA 100708 C2 5 10 15 20 25 30 35 40 45 50 55 60 [38] ФІГ. 29 представляє собою вигляд у перспективному зображенні, який ілюструє ковпачок відповідно до одного варіанту здійснення цього винаходу. [39] ФІГ. 30 представляє собою розріз, який ілюструє стан, в якому ковпачок, показаний на ФІГ. 29, відкритий. [40] ФІГ. 31 представляє собою розріз ФІГ. 30 по лінії B-B. [41] ФІГ. 32 представляє собою вигляд, який ілюструє конструкцію ковпачка відповідно до одного варіанту здійснення цього винаходу. [42] ФІГ. 33 представляє собою розріз, який ілюструє стан, в якому ковпачок, показаний на ФІГ. 32, приєднаний до тари. [43] ФІГ. 34 представляє собою вигляд, який ілюструє стан, у якому ковпачок, показаний на ФІГ. 33, відкритий. [44] ФІГ. 35 представляє собою вигляд, який ілюструє конструкцію звичайної тари. [45] ФІГ. 36 представляє собою вигляд у перспективному зображенні, який ілюструє стан, в якому тара, показана на ФІГ. 35, відкрита. [46] Опис позицій важливих частин [47] 1: пропонована тара із захищеним від втрати й обертання вхолосту ковпачком; [48] 10: корпус тари; 13: упорний виступ [49] 14: гніздо опірного кільця; 14L: довга частина шийки [50] 15: опірний виступ; 151: замикаючий отвір; [51] 30: ковпачок; 31: корпус ковпачка; 33: опірне кільце; [52] 35: петельна деталь; 37: перемичка; 39: вказівне кільце; [53] S: замикаючий виступ; K1, K2: клин Докладний опис винаходу [54] Далі тара із захищеним від втрати й обертання вхолосту ковпачком відповідно до переважного варіанту здійснення цього винаходу буде докладно описана з посиланнями на додані креслення. [55] ФІГ. 1 представляє собою покомпонентний вигляд у перспективному зображенні, який ілюструє конструкцію тари відповідно до одного варіанту здійснення цього винаходу, ФІГ. 2 представляє собою вигляд, який ілюструє стан, що змінюється, ковпачка на ФІГ. 1, ФІГ. 3 представляє собою вигляд, який ілюструє стан, у якому ковпачок, показаний на ФІГ. 1, відкритий, ФІГ. 4 представляє собою розріз, який ілюструє приєднаний стан тари на ФІГ. 1, на якому деякі частини тари упущені, ФІГ. 5 представляє собою вигляд, який ілюструє тару, стан якої змінився зі стану на ФІГ. 4 у відкритий стан, і ФІГ. 6 представляє собою вигляд, який ілюструє стан, в якому тара, показана на ФІГ. 4, повністю відкрита. [56] Як показано на ФІГ. 1-6, тара 1 із захищеним від втрати й обертання вхолосту ковпачком відповідно до одного варіанту здійснення цього винаходу виконана таким чином, що ковпачок 30 прикріплений до корпуса 10 тари нарізним з'єднанням. Корпус тари містить кільцевий упорний виступ 13, передбачений під нарізною частиною 11 шийки, щоб запобігти зняттю ковпачка, опірний виступ 15, передбачений під кільцевим упорним виступом 13 на певній відстані від нього, і гніздо опірного кільця 14, передбачене між кільцевим упорним виступом й опірним виступом. У даному випадку ковпачок 30 містить опірне кільце 33, корпус 31 ковпачка й петельну деталь 35, які як одне ціле з'єднані між собою. Опірне кільце розміщується на гнізді 14 опірного кільця, щоб запобігти зняттю ковпачка з корпуса 10 тари і його обертанню вхолосту Корпус ковпачка відкриває і закриває корпус 10 тари і має на своєму внутрішньому колі нарізну частину 311. Петельна деталь 35 з'єднує опірне кільце 33 з корпусом 31 ковпачка. [57] Опірне кільце 33 містить лінію розрізу 34 у положенні поруч із петельною деталлю 35, призначену для того, щоб подовжити довжину з'єднання опірного кільця з корпусом 31 ковпачка. [58] Лінія розрізу 34 виконана довжиною 45-65 % кола опірного кільця 33 навколо петельної деталі 35. Лінія розрізу виконана такою, щоб не бути занадто короткою або занадто довгою. [59] Як один варіант здійснення цього винаходу, як показано на ФІГ. 7 і 8, петельна деталь 35 представляє собою складану петельку, яка має лінію складення 351, щоб подовжити відрізок між корпусом 31 ковпачка й опірним кільцем 33, коли ковпачок 30 відкритий. [60] Складана петелька складається по лінії складення 351, коли ковпачок закритий, і розкладається, коли ковпачок відкритий, таким чином забезпечуючи відрізок, який уможливить відділення корпуса 31 ковпачка від корпуса тари. [61] Петельна деталь 35 може мати дві або більше петельок (див. ФІГ. 9). [62] У цьому винаході, конструктивно виконаному, як описано вище, корпус 31 ковпачка з'єднується з опірним кільцем 33 петельною деталлю 35. Опірне кільце 33 посаджене на корпус 10 тари доволі туго, щоб запобігти зняттю й холостому обертанню ковпачка. Таким чином втраті ковпачка і його обертанню вхолосту можна запобігти без використання клина. 3 UA 100708 C2 5 10 15 20 25 30 35 40 45 50 55 [63] Крім того, щоб відділити корпус 31 ковпачка від корпуса тари, коли ковпачок відкритий, потрібна певна відстань від опірного кільця 33. З цією метою на опірному кільці 33 передбачена лінія розрізу 34 або складана петелька. [64] Пропонований ковпачок 30 виготовлений литтям під тиском у стані, в якому петельна деталь 35 розкладена між опірним кільцем 33 і корпусом 31 ковпачка (див. ФІГ. 3 і 7). [65] Відповідно до одного варіанту здійснення цього винаходу, як показано на ФІГ. 10 та 12, гніздо опірного кільця 14 корпуса 10 тари містить довгу частину 14L шийки, так що опірне кільце може рухатися вверх і вниз. Корпус 31 ковпачка містить під нарізною частиною 311 кінець 313 для прийому виступа. Внутрішній діаметр кінця для прийому виступа більший за внутрішній діаметр нарізної частини 311, щоб дозволити кінцю для прийому виступа проходити поверх кільцевого упорного виступу 13 корпуса тари. [66] У цьому варіанті здійснення довга частина 14L шийки містить частину меншого діаметра 141 і частину більшого діаметра 143. Частина меншого діаметр передбачена на нижній частині довгої частини шийки, причому зовнішній діаметр частини меншого діаметра виконаний меншим, аніж внутрішній діаметр опірного кільця, щоб уможливити вільне обертання опірного кільця 33. Частина більшого діаметра передбачена вище частини меншого діаметра 141, щоб запобігти обертанню опірного кільця 33, якщо до нього не прикладене зовнішнє зусилля. [67] Крім того, зовнішній діаметр гнізда опірного кільця 14 заданий таким, щоб запобігти обертанню опірного кільця 33, якщо до нього не прикладене зовнішнє зусилля. Іншими словами, опірне кільце 33 посаджене на гніздо опірного кільця 14 доволі туго, таким чином відвертаючи холосте обертання ковпачка. [68] Оскільки гніздо опірного кільця 14 містить довгу частину 14L шийки, опірне кільце 33 може рухатися вертикально у заданих межах, будучи з'єднаним з корпусом 31 ковпачка, коли ковпачок відкритий, таким чином підтримуючи з'єднаний стан корпуса 31 ковпачка з опірним кільцем 33. Крім того, доки не прикладається зовнішнє зусилля, а саме, обертальне зусилля для відкриття або закриття ковпачка, обертання опірного кільця 33 відносно гнізда 14 опірного кільця відвернене з відверненням обертання ковпачка під діянням сили тяжіння. Тобто, опірне кільце 33 може рухатися по гнізду 14 опірного кільця корпуса тари вверх і вниз. Таким чином, коли ковпачок відкривається, опірне кільце рухається вверх по корпусу ковпачка. Відкриття ковпачка здійснюється при підтримуванні з'єднаного стану петельною деталлю 35. [69] Крім того, гніздо 14 опірного кільця, передбачене на шийці корпуса 10 тари, виконане таким чином, що на нижній частині гнізда опірного кільця передбачена частина меншого діаметра 141, щоб забезпечити вільну посадку опірного кільця, а на верхній частині гнізда опірного кільця передбачена частина більшого діаметра 143, щоб забезпечити тугу посадку опірного кільця. У цій конструкції, доки не прикладається зовнішнє зусилля, коли опірне кільце 33 рухається вверх до частини більшого діаметра 143, ковпачок не обертається, таким чином відвертаючи обертання ковпачка під діянням сили тяжіння, коли ковпачок відкритий. У випадку, якщо уся частина гнізда опірного кільця 14 виконана, маючою такий самий діаметр, як частина більшого діаметра 143, то коли для обертання й відкриття ковпачка прикладається тиск, опірне кільце 33 обертається і рухається вверх, оскільки корпус 10 тари і ковпачок 30 виготовлені з полімерного матеріалу, що має пружність. З іншого боку, якщо зовнішнє зусилля відсутнє, обертання ковпачка відвернене незалежно від положення. [70] Відповідно до одного варіанту здійснення цього винаходу, ковпачок 30 містить кілька перемичок 37, які приєднані як одне ціле між корпусом 31 ковпачка й опірним кільцем 33 і розриваються, коли ковпачок відкривається (див. ФІГ. 10-13). Перемички дозволяють користувачеві побачити, чи відкривалася тара. [71] Відповідно до одного варіанту здійснення цього винаходу, як показано на ФІГ. 13-20, опірне кільце 33 має на своєму внутрішньому колі замикаючі виступи S, призначені для відвернення холостого обертання ковпачка. [72] Замикаючі виступи S можуть представляти собою виступи, виконані для уможливлення легкої посадки опірного кільця 33 на корпус тари й відвернення зняття опірного кільця у взаємодії з кільцевим упорним виступом 13. Замикаючі виступи можуть представляти собою радіальні крильця S1 (див. ФІГ. 13-17), що виступають всередину у радіальному напрямку й замикаються замикаючими канавками 147, утвореними у відповідній частині корпуса тари. [73] Замикаючі виступи S і замикаючі канавки 147 можуть утворюватися вертикально, як показано на ФІГ. 13-17, або можуть представляти собою горизонтальні замикаючі виступи S2 і замикаючі канавки 147, як показано на ФІГ. 18 і 19. [74] Крім того, як показано на ФІГ. 20, замикаючі виступи S можуть представляти собою крильцята гвинтового типу S3, похилені в одному напрямку, щоб заважати ковпачку, лише коли 4 UA 100708 C2 5 10 15 20 25 30 35 40 45 50 55 60 він обертається у напрямку відкриття ковпачка. У цій якості замикаючі виступи можуть мати різноманітні форми. [75] У випадку прикладення зовнішнього зусилля замикаючі виступи S дозволяють опірному кільцю 33 або вказівному кільцю 39 обертатися відносно корпуса 10 тари. І навпаки, за відсутності зовнішнього зусилля замикаючі виступи унеможливлюють обертання опірного кільця або вказівного кільця, таким чином відвертаючи холосте обертання ковпачка. Зокрема, коли ковпачок обертається у напрямку закриття, крильцята гвинтового типу S3 складаються й закриваються, таким чином уможливлюючи плавне обертання ковпачка. З іншого боку, коли ковпачок обертається у напрямку від корпуса тари, крильцята гвинтового типу розкладаються і відкриваються, перешкоджаючи обертанню ковпачка, таким чином відвертаючи холосте обертання ковпачка. [76] Відповідно до одного варіанту здійснення цього винаходу, на корпусі 31 ковпачка й опірному кільці 33 передбачені непарні з'єднувальні деталі 321 і 322, які з'єднуються між собою у положенні поруч з петельною деталлю 35, щоб корпус 31 ковпачка згинався й прикріплявся до опірного кільця 33, коли ковпачок відкритий (див. ФІГ. 13 і 16). [77] Відповідно до одного варіанту здійснення цього винаходу, як показано на ФІГ. 21-28, на ковпачку 30 передбачений клин K1, розміщений над петельною деталлю 35. Клин K1 проходить по опірному кільцю 33 і впирається в опірний виступ 15, коли ковпачок відкритий, таким чином деформуючи ковпачок, щоб відвернути холосте обертання опірного кільця 33. [78] У цьому варіанті здійснення, на верхній або нижній поверхні опірного виступу 15 виконаний замикаючий отвір 151, який має форму концентричного кола, і клин K1 виступає у вигляді гачка, який входить в замикаючий отвір 151. [79] Замикаючий отвір 151 може виконуватися на верхній і нижній поверхнях опірного виступу. Клин K1 відхилений вверх (див. ФІГ. 24) або вниз (див. ФІГ. 25-27), щоб відповідати замикаючому отвору 151. [80] У цьому випадку опірне кільце 33 вільно з'єднується з корпусом 10 тари, що уможливлює холосте обертання ковпачка. Коли клин K1 впирається в кільцевий упорний виступ 13, клин тягнеться в один бік, і виникає натягнення для відвернення обертання ковпачка, і таким чином створюється опора ковпачку 30 і відвертається холосте обертання ковпачка. [81] Таким чином, якщо на опірному виступі 15 утворений замикаючий отвір 151, а клин K1 виконаний у формі гачка, виступ клина входить в замикаючий отвір 151, і при цьому ковпачок утримується міцніше. [82] Відповідно до одного варіанту здійснення цього винаходу, як показано на ФІГ. 29 та 31, на петельній деталі 35 передбачений клин K2, який спирається на кільцевий упорний виступ 13, коли ковпачок відкритий, таким чином відвертаючи обертання ковпачка. [83] У цьому варіанті здійснення петельна деталь 35 виконана довшою, ніж звичайна довжина. Частина петельної деталі 35 обрізана й випущена, таким чином утворюючи клин K2. [84] У конструкції, що має клин K2, зовнішній діаметр усієї частини гнізда опірного кільця 14 має такий діаметр, як і частина меншого діаметра 141, що уможливлює вільне обертання опірного кільця 33. [85] Клин K2 виконаний таким, щоб втискатися в опірне кільце 33. Таким чином, коли корпус 31 ковпачка відігнутий назад, клин захоплюється між корпусом 10 тари і опірним кільцем 33, і тому ковпачок утримується на корпусі тари. Клин K2 представляти собою кілька клинів. [86] Відповідно до одного варіанту здійснення цього винаходу, як показано на ФІГ. 32 та 34, ковпачок 30, крім того, містить під опірним кільцем 33 вказівне кільце 39. Вказівне кільце 39 з'єднується як одне ціле з опірним кільцем перемичками 37, які при відкритті ковпачка обриваються. [87] Крім того, вказівне кільце 39 може мати на своєму внутрішньому колі замикаючий виступ, призначений для відвернення холостого обертання ковпачка. [88] Отже, пропонується тара із захищеним втрати й обертання вхолосту ковпачком, яка підтримує приєднання корпуса ковпачка з корпусом тари, навіть коли ковпачок відкритий, таким чином відвертаючи втрату ковпачка, і яка запобігає силі тяжіння обертати ковпачок вниз, коли з тари випускається її вміст, таким чином відвертаючи торкання ковпачком обличчя користувача, навіть якщо користувач не притримує ковпачок рукою, і запобігаючи потраплянню вмісту в ковпачок, коли вміст виходить з тари, таким чином відвертаючи забруднення ковпачка й придаючи зручність. Промислова застосовність [89] Як вже йшлося вище, пропонується тара із захищеним втрати й обертання вхолосту ковпачком, яка підтримує приєднання корпуса ковпачка з корпусом тари, навіть коли ковпачок відкритий, таким чином відвертаючи втрату ковпачка, і яка запобігає силі тяжіння обертати 5 UA 100708 C2 5 ковпачок вниз, коли з тари випускається її вміст, таким чином відвертаючи торкання ковпачком обличчя користувача, навіть якщо користувач не притримує ковпачок рукою, коли притуляє рота до тари, наприклад, склянки з напоєм, і п'є прямо з тари, і запобігаючи потраплянню вмісту в ковпачок, коли вміст виходить з тари, таким чином відвертаючи забруднення ковпачка й придаючи зручність. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Тара із захищеним від втрати й обертання вхолосту ковпачком, яка виконана таким чином, що ковпачок (30) прикріплений до корпуса (10) нарізним з'єднанням, причому корпус тари має кільцевий упорний виступ (13), передбачений під нарізною частиною (11) шийки, щоб запобігти зняттю ковпачка, опірний виступ (15), передбачений під кільцевим упорним виступом (13) на певній відстані від нього, і гніздо опірного кільця (14), передбачене між кільцевим упорним виступом й опірним виступом, яка відрізняється тим, що ковпачок (30) містить опірне кільце (33), корпус (31) ковпачка й петельну деталь (35), які як одне ціле з'єднані між собою, причому опірне кільце розміщується на гнізді опірного кільця (14), щоб запобігти зняттю ковпачка з корпуса (10) тари і обертанню вхолосту, причому корпус ковпачка відкриває або закриває корпус (10) тари і має на своєму внутрішньому колі нарізну частину (311), причому петельна деталь з'єднує опірне кільце (33) з корпусом ковпачка (31), а гніздо опірного кільця (14) корпуса тари (10) містить довгу частину шийки (14L), так що опірне кільце може рухатися вверх і вниз, а корпус ковпачка (31) містить кінець (313) для прийому виступу під нарізною частиною (311), причому внутрішній діаметр кінця для прийому виступу є більшим за внутрішній діаметр нарізної частини (311), щоб дозволити кінцю для прийому виступу проходити поверх кільцевого упорного виступу (13) корпуса тари, а довга частина шийки (14L) містить: частину меншого діаметра (141), передбачену на нижній частині довгої частини шийки, причому зовнішній діаметр частини меншого діаметра виконаний меншим, аніж внутрішній діаметр опірного кільця, щоб уможливити вільне обертання опірного кільця (33); і частину більшого діаметра (143), передбачену вище частини меншого діаметра (141), щоб запобігти обертанню опірного кільця (33), доки не прикладається зовнішнє зусилля. 2. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що опірне кільце (33) містить лінію розрізу (34) у положенні поруч із петельною деталлю (35), призначену для того, щоб подовжити довжину з'єднання опірного кільця з корпусом (31) ковпачка. 3. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що петельна деталь (35) представляє собою складану петельку, яка має лінію складення (351), щоб подовжити відрізок між корпусом (31) ковпачка й опірним кільцем (33), коли ковпачок (30) відкритий. 4. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що зовнішній діаметр гнізда опірного кільця (14) заданий таким, щоб запобігти обертанню опірного кільця (33), доки не прикладається зовнішнє зусилля. 5. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що ковпачок (30) містить кілька перемичок (37), які приєднані як одне ціле між корпусом (31) ковпачка й опірним кільцем (33) і розриваються, коли ковпачок відкривається. 6. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що опірне кільце (33) має на своєму внутрішньому колі замикаючі виступи (S), призначені для відвернення холостого обертання. 7. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 6, яка відрізняється тим, що замикаючий виступ (S) представляє собою виступ, виконаний для уможливлення легкої посадки опірного кільця (33) на корпус тари й відвернення зняття опірного кільця у взаємодії з кільцевимупорним виступом (13), або представляє собою радіальне крильце (S1), що виступає всередину у радіальному напрямку й замикається замикаючою канавкою (147), утвореною у відповідній частині корпуса тари. 8. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що на корпусі (31) ковпачка й опірному кільці (33) передбачені непарні з'єднувальні деталі (321 і 322), які з'єднуються між собою у положенні поруч з петельною деталлю (35), щоб корпус (31) ковпачка згинався й прикріплявся до опірного кільця (33), коли ковпачок відкритий. 9. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що на ковпачку (30) передбачений клин (К1), розміщений над петельною деталлю (35), причому клин (К1) проходить по опірному кільцю (33) і впирається в опірний виступ (15), коли 6 UA 100708 C2 5 10 ковпачок відкритий, таким чином деформуючи ковпачок, щоб відвернути холосте обертання опірного кільця (33). 10. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 9, яка відрізняється тим, що на верхній або нижній поверхні опірного виступу (15) виконаний замикаючий отвір (151), який має форму концентричного кола, і клин (К1) виступає у вигляді гачка, який входить в замикаючий отвір (151). 11. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що на петельній деталі (35) передбачений клин (К2), який спирається на кільцевий упорний виступ (13), коли ковпачок відкритий, таким чином відвертаючи обертання ковпачка. 12. Тара із захищеним від втрати й обертання вхолосту ковпачком за п. 1, яка відрізняється тим, що ковпачок (30) містить також під опірним кільцем (33) вказівне кільце (39), причому вказівне кільце з'єднується як одне ціле з опірним кільцем перемичками (37), які при відкритті ковпачка обриваються. 7 UA 100708 C2 8 UA 100708 C2 9 UA 100708 C2 10 UA 100708 C2 11 UA 100708 C2 12 UA 100708 C2 13 UA 100708 C2 14 UA 100708 C2 15 UA 100708 C2 16 UA 100708 C2 17 UA 100708 C2 18 UA 100708 C2 19 UA 100708 C2 20 UA 100708 C2 21 UA 100708 C2 22 UA 100708 C2 23 UA 100708 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
