Пляшка з ковпачком, що нагвинчується, для фанатів

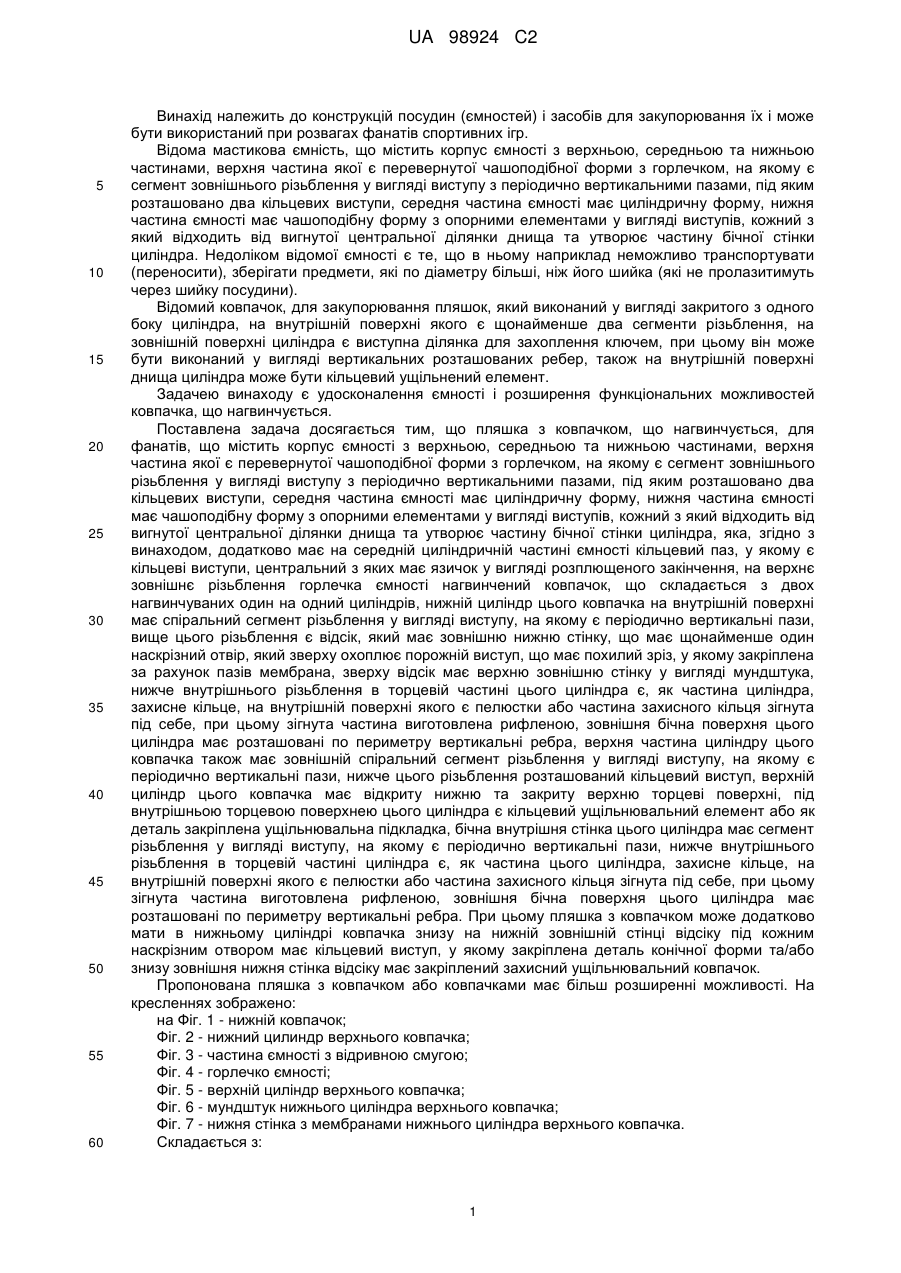

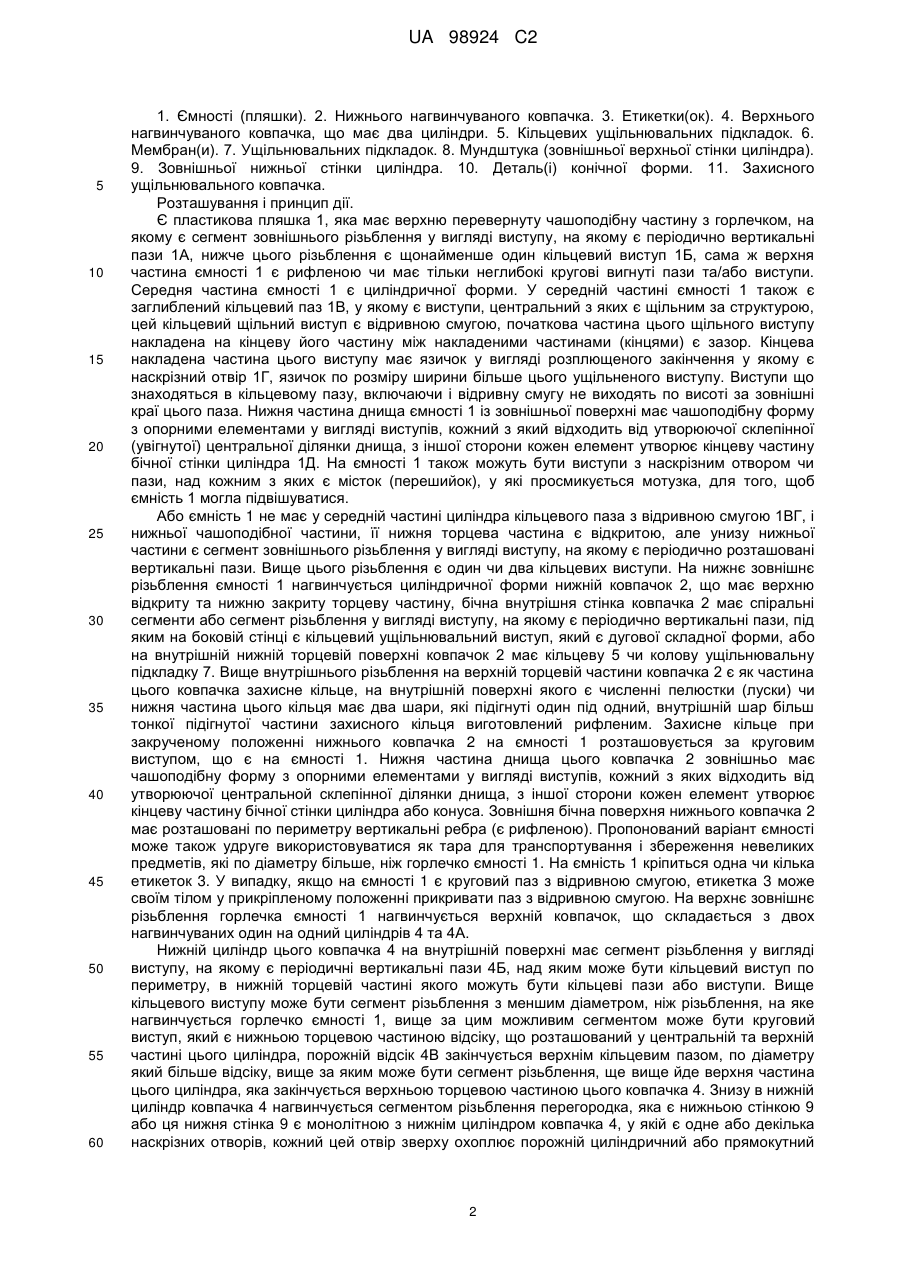

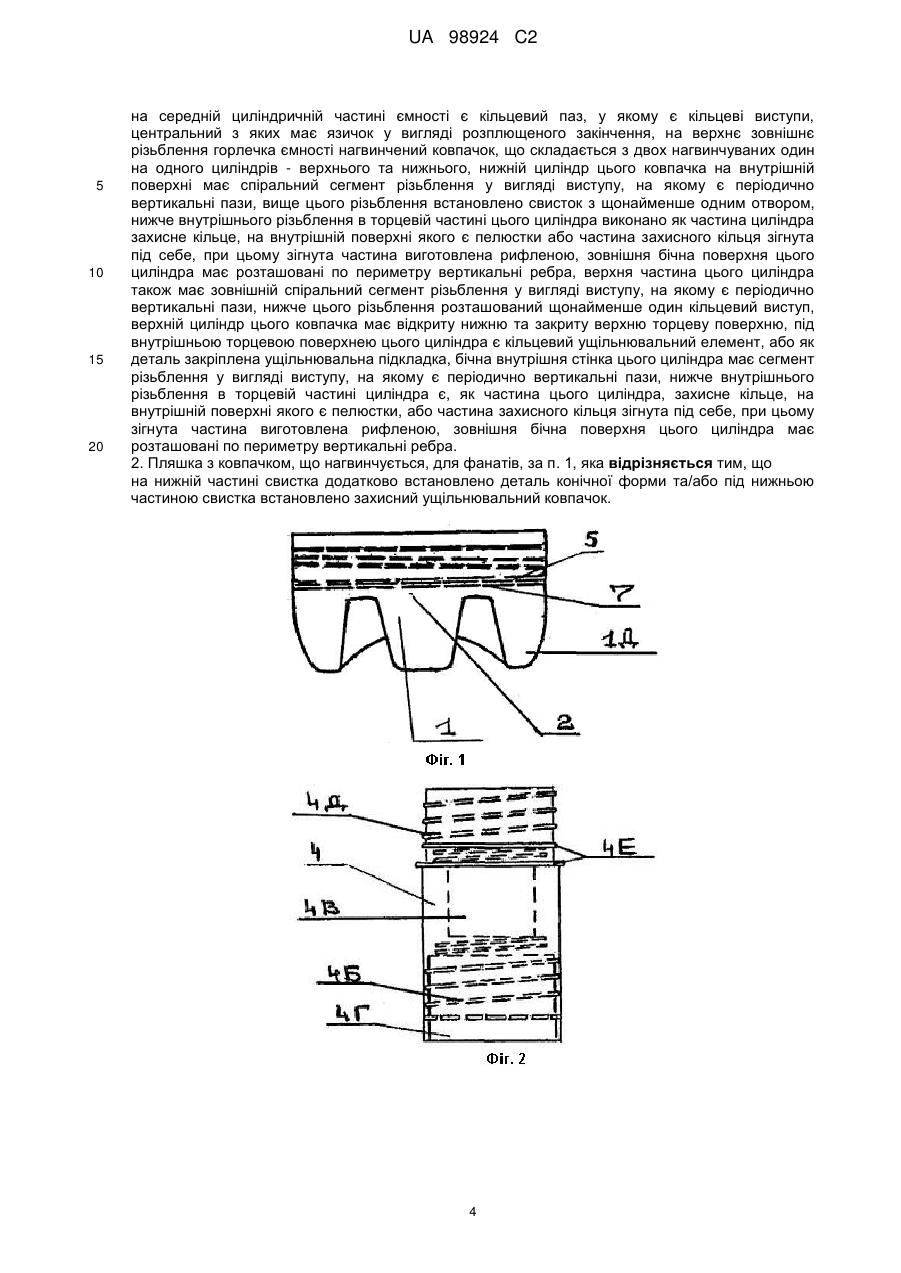

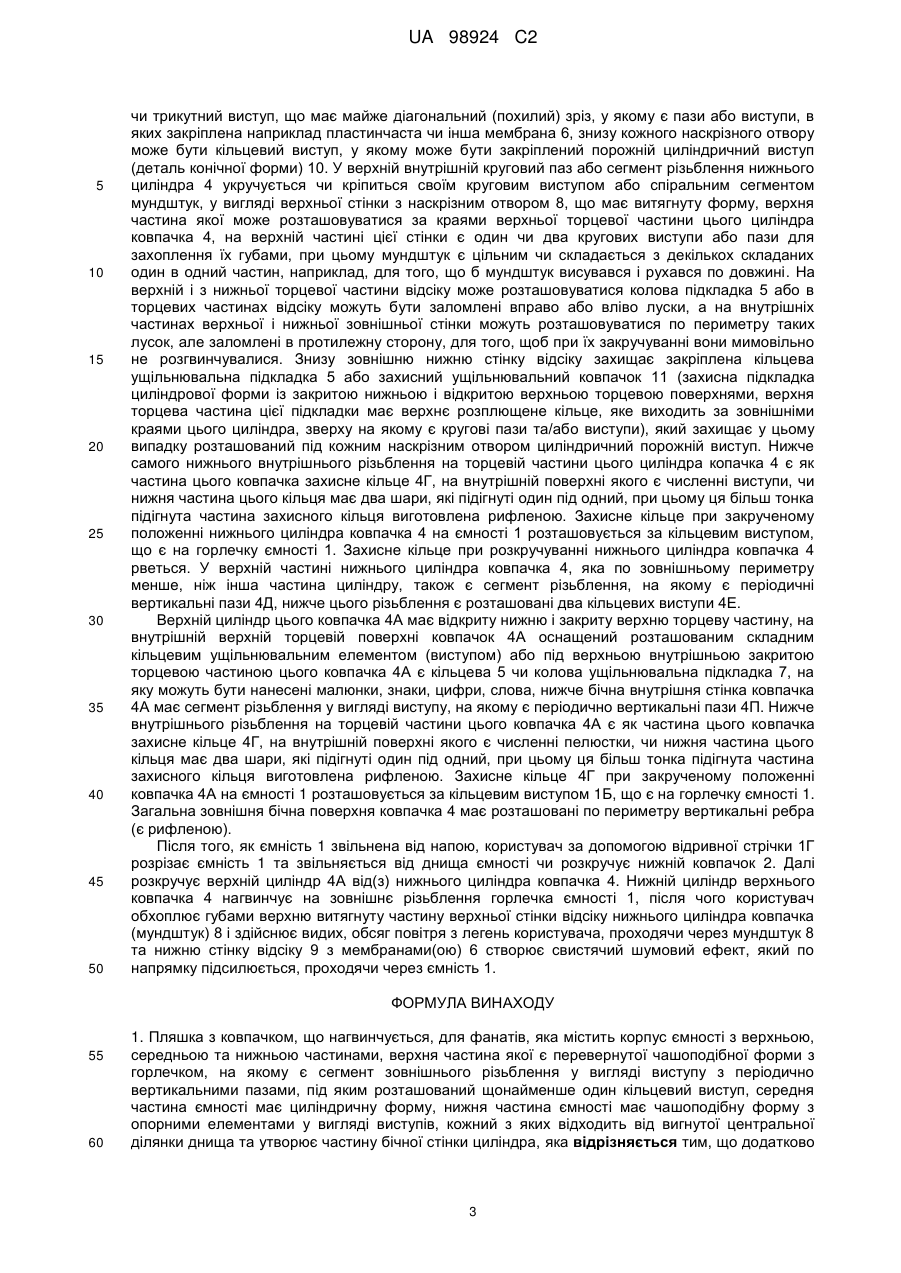

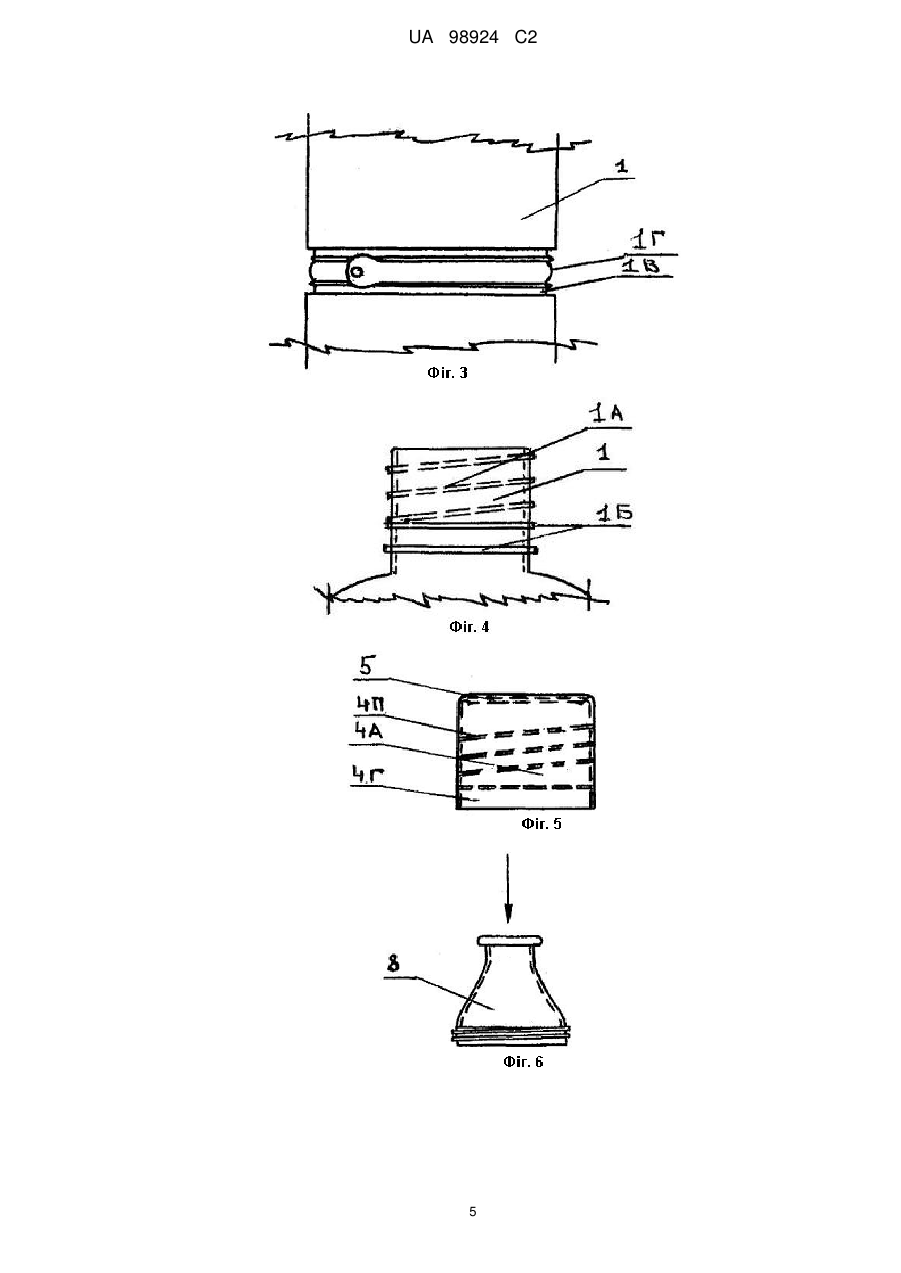

Реферат: Галузь застосування: Винахід стосується конструкцій ємностей і засобів для їх закупорювання та може бути використаний при розвагах фанатів спортивних ігор. Таке виконання пляшки з ковпачком, що нагвинчується, для фанатів, яка заявляється, забезпечує удосконалення ємності та дозволяє розширити функціональні можливості ковпачка. UA 98924 C2 (12) UA 98924 C2 UA 98924 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до конструкцій посудин (ємностей) і засобів для закупорювання їх і може бути використаний при розвагах фанатів спортивних ігр. Відома мастикова ємність, що містить корпус ємності з верхньою, середньою та нижньою частинами, верхня частина якої є перевернутої чашоподібної форми з горлечком, на якому є сегмент зовнішнього різьблення у вигляді виступу з періодично вертикальними пазами, під яким розташовано два кільцевих виступи, середня частина ємності має циліндричну форму, нижня частина ємності має чашоподібну форму з опорними елементами у вигляді виступів, кожний з який відходить від вигнутої центральної ділянки днища та утворює частину бічної стінки циліндра. Недоліком відомої ємності є те, що в ньому наприклад неможливо транспортувати (переносити), зберігати предмети, які по діаметру більші, ніж його шийка (які не пролазитимуть через шийку посудини). Відомий ковпачок, для закупорювання пляшок, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьблення, на зовнішній поверхні циліндра є виступна ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикальних розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент. Задачею винаходу є удосконалення ємності і розширення функціональних можливостей ковпачка, що нагвинчується. Поставлена задача досягається тим, що пляшка з ковпачком, що нагвинчується, для фанатів, що містить корпус ємності з верхньою, середньою та нижньою частинами, верхня частина якої є перевернутої чашоподібної форми з горлечком, на якому є сегмент зовнішнього різьблення у вигляді виступу з періодично вертикальними пазами, під яким розташовано два кільцевих виступи, середня частина ємності має циліндричну форму, нижня частина ємності має чашоподібну форму з опорними елементами у вигляді виступів, кожний з який відходить від вигнутої центральної ділянки днища та утворює частину бічної стінки циліндра, яка, згідно з винаходом, додатково має на середній циліндричній частині ємності кільцевий паз, у якому є кільцеві виступи, центральний з яких має язичок у вигляді розплющеного закінчення, на верхнє зовнішнє різьблення горлечка ємності нагвинчений ковпачок, що складається з двох нагвинчуваних один на одний циліндрів, нижній циліндр цього ковпачка на внутрішній поверхні має спіральний сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, вище цього різьблення є відсік, який має зовнішню нижню стінку, що має щонайменше один наскрізний отвір, який зверху охоплює порожній виступ, що має похилий зріз, у якому закріплена за рахунок пазів мембрана, зверху відсік має верхню зовнішню стінку у вигляді мундштука, нижче внутрішнього різьблення в торцевій частині цього циліндра є, як частина циліндра, захисне кільце, на внутрішній поверхні якого є пелюстки або частина захисного кільця зігнута під себе, при цьому зігнута частина виготовлена рифленою, зовнішня бічна поверхня цього циліндра має розташовані по периметру вертикальні ребра, верхня частина циліндру цього ковпачка також має зовнішній спіральний сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, нижче цього різьблення розташований кільцевий виступ, верхній циліндр цього ковпачка має відкриту нижню та закриту верхню торцеві поверхні, під внутрішньою торцевою поверхнею цього циліндра є кільцевий ущільнювальний елемент або як деталь закріплена ущільнювальна підкладка, бічна внутрішня стінка цього циліндра має сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, нижче внутрішнього різьблення в торцевій частині циліндра є, як частина цього циліндра, захисне кільце, на внутрішній поверхні якого є пелюстки або частина захисного кільця зігнута під себе, при цьому зігнута частина виготовлена рифленою, зовнішня бічна поверхня цього циліндра має розташовані по периметру вертикальні ребра. При цьому пляшка з ковпачком може додатково мати в нижньому циліндрі ковпачка знизу на нижній зовнішній стінці відсіку під кожним наскрізним отвором має кільцевий виступ, у якому закріплена деталь конічної форми та/або знизу зовнішня нижня стінка відсіку має закріплений захисний ущільнювальний ковпачок. Пропонована пляшка з ковпачком або ковпачками має більш розширенні можливості. На кресленнях зображено: на Фіг. 1 - нижній ковпачок; Фіг. 2 - нижний цилиндр верхнього ковпачка; Фіг. 3 - частина ємності з відривною смугою; Фіг. 4 - горлечко ємності; Фіг. 5 - верхній циліндр верхнього ковпачка; Фіг. 6 - мундштук нижнього циліндра верхнього ковпачка; Фіг. 7 - нижня стінка з мембранами нижнього циліндра верхнього ковпачка. Складається з: 1 UA 98924 C2 5 10 15 20 25 30 35 40 45 50 55 60 1. Ємності (пляшки). 2. Нижнього нагвинчуваного ковпачка. 3. Етикетки(ок). 4. Верхнього нагвинчуваного ковпачка, що має два циліндри. 5. Кільцевих ущільнювальних підкладок. 6. Мембран(и). 7. Ущільнювальних підкладок. 8. Мундштука (зовнішньої верхньої стінки циліндра). 9. Зовнішньої нижньої стінки циліндра. 10. Деталь(і) конічної форми. 11. Захисного ущільнювального ковпачка. Розташування і принцип дії. Є пластикова пляшка 1, яка має верхню перевернуту чашоподібну частину з горлечком, на якому є сегмент зовнішнього різьблення у вигляді виступу, на якому є періодично вертикальні пази 1А, нижче цього різьблення є щонайменше один кільцевий виступ 1Б, сама ж верхня частина ємності 1 є рифленою чи має тільки неглибокі кругові вигнуті пази та/або виступи. Середня частина ємності 1 є циліндричної форми. У середній частині ємності 1 також є заглиблений кільцевий паз 1В, у якому є виступи, центральний з яких є щільним за структурою, цей кільцевий щільний виступ є відривною смугою, початкова частина цього щільного виступу накладена на кінцеву його частину між накладеними частинами (кінцями) є зазор. Кінцева накладена частина цього виступу має язичок у вигляді розплющеного закінчення у якому є наскрізний отвір 1Г, язичок по розміру ширини більше цього ущільненого виступу. Виступи що знаходяться в кільцевому пазу, включаючи і відривну смугу не виходять по висоті за зовнішні краї цього паза. Нижня частина днища ємності 1 із зовнішньої поверхні має чашоподібну форму з опорними елементами у вигляді виступів, кожний з який відходить від утворюючої склепінної (увігнутої) центральної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра 1Д. На ємності 1 також можуть бути виступи з наскрізним отвором чи пази, над кожним з яких є місток (перешийок), у які просмикується мотузка, для того, щоб ємність 1 могла підвішуватися. Або ємність 1 не має у середній частині циліндра кільцевого паза з відривною смугою 1ВГ, і нижньої чашоподібної частини, її нижня торцева частина є відкритою, але унизу нижньої частини є сегмент зовнішнього різьблення у вигляді виступу, на якому є періодично розташовані вертикальні пази. Вище цього різьблення є один чи два кільцевих виступи. На нижнє зовнішнє різьблення ємності 1 нагвинчується циліндричної форми нижній ковпачок 2, що має верхню відкриту та нижню закриту торцеву частину, бічна внутрішня стінка ковпачка 2 має спіральні сегменти або сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, під яким на боковій стінці є кільцевий ущільнювальний виступ, який є дугової складної форми, або на внутрішній нижній торцевій поверхні ковпачок 2 має кільцеву 5 чи колову ущільнювальну підкладку 7. Вище внутрішнього різьблення на верхній торцевій частини ковпачка 2 є як частина цього ковпачка захисне кільце, на внутрішній поверхні якого є численні пелюстки (луски) чи нижня частина цього кільця має два шари, які підігнуті один під одний, внутрішній шар більш тонкої підігнутої частини захисного кільця виготовлений рифленим. Захисне кільце при закрученому положенні нижнього ковпачка 2 на ємності 1 розташовується за круговим виступом, що є на ємності 1. Нижня частина днища цього ковпачка 2 зовнішньо має чашоподібну форму з опорними елементами у вигляді виступів, кожний з яких відходить від утворюючої центральной склепінної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса. Зовнішня бічна поверхня нижнього ковпачка 2 має розташовані по периметру вертикальні ребра (є рифленою). Пропонований варіант ємності може також удруге використовуватися як тара для транспортування і збереження невеликих предметів, які по діаметру більше, ніж горлечко ємності 1. На ємність 1 кріпиться одна чи кілька етикеток 3. У випадку, якщо на ємності 1 є круговий паз з відривною смугою, етикетка 3 може своїм тілом у прикріпленому положенні прикривати паз з відривною смугою. На верхнє зовнішнє різьблення горлечка ємності 1 нагвинчується верхній ковпачок, що складається з двох нагвинчуваних один на одний циліндрів 4 та 4А. Нижній циліндр цього ковпачка 4 на внутрішній поверхні має сегмент різьблення у вигляді виступу, на якому є періодичні вертикальні пази 4Б, над яким може бути кільцевий виступ по периметру, в нижній торцевій частині якого можуть бути кільцеві пази або виступи. Вище кільцевого виступу може бути сегмент різьблення з меншим діаметром, ніж різьблення, на яке нагвинчується горлечко ємності 1, вище за цим можливим сегментом може бути круговий виступ, який є нижньою торцевою частиною відсіку, що розташований у центральній та верхній частині цього циліндра, порожній відсік 4В закінчується верхнім кільцевим пазом, по діаметру який більше відсіку, вище за яким може бути сегмент різьблення, ще вище йде верхня частина цього циліндра, яка закінчується верхньою торцевою частиною цього ковпачка 4. Знизу в нижній циліндр ковпачка 4 нагвинчується сегментом різьблення перегородка, яка є нижньою стінкою 9 або ця нижня стінка 9 є монолітною з нижнім циліндром ковпачка 4, у якій є одне або декілька наскрізних отворів, кожний цей отвір зверху охоплює порожній циліндричний або прямокутний 2 UA 98924 C2 5 10 15 20 25 30 35 40 45 50 чи трикутний виступ, що має майже діагональний (похилий) зріз, у якому є пази або виступи, в яких закріплена наприклад пластинчаста чи інша мембрана 6, знизу кожного наскрізного отвору може бути кільцевий виступ, у якому може бути закріплений порожній циліндричний виступ (деталь конічної форми) 10. У верхній внутрішній круговий паз або сегмент різьблення нижнього циліндра 4 укручується чи кріпиться своїм круговим виступом або спіральним сегментом мундштук, у вигляді верхньої стінки з наскрізним отвором 8, що має витягнуту форму, верхня частина якої може розташовуватися за краями верхньої торцевої частини цього циліндра ковпачка 4, на верхній частині цієї стінки є один чи два кругових виступи або пази для захоплення їх губами, при цьому мундштук є цільним чи складається з декількох складаних один в одний частин, наприклад, для того, що б мундштук висувався і рухався по довжині. На верхній і з нижньої торцевої частини відсіку може розташовуватися колова підкладка 5 або в торцевих частинах відсіку можуть бути заломлені вправо або вліво луски, а на внутрішніх частинах верхньої і нижньої зовнішньої стінки можуть розташовуватися по периметру таких лусок, але заломлені в протилежну сторону, для того, щоб при їх закручуванні вони мимовільно не розгвинчувалися. Знизу зовнішню нижню стінку відсіку захищає закріплена кільцева ущільнювальна підкладка 5 або захисний ущільнювальний ковпачок 11 (захисна підкладка циліндрової форми із закритою нижньою і відкритою верхньою торцевою поверхнями, верхня торцева частина цієї підкладки має верхнє розплющене кільце, яке виходить за зовнішніми краями цього циліндра, зверху на якому є кругові пази та/або виступи), який захищає у цьому випадку розташований під кожним наскрізним отвором циліндричний порожній виступ. Нижче самого нижнього внутрішнього різьблення на торцевій частини цього циліндра копачка 4 є як частина цього ковпачка захисне кільце 4Г, на внутрішній поверхні якого є численні виступи, чи нижня частина цього кільця має два шари, які підігнуті один під одний, при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою. Захисне кільце при закрученому положенні нижнього циліндра ковпачка 4 на ємності 1 розташовується за кільцевим виступом, що є на горлечку ємності 1. Захисне кільце при розкручуванні нижнього циліндра ковпачка 4 рветься. У верхній частині нижнього циліндра ковпачка 4, яка по зовнішньому периметру менше, ніж інша частина циліндру, також є сегмент різьблення, на якому є періодичні вертикальні пази 4Д, нижче цього різьблення є розташовані два кільцевих виступи 4Е. Верхній циліндр цього ковпачка 4А має відкриту нижню і закриту верхню торцеву частину, на внутрішній верхній торцевій поверхні ковпачок 4А оснащений розташованим складним кільцевим ущільнювальним елементом (виступом) або під верхньою внутрішньою закритою торцевою частиною цього ковпачка 4А є кільцева 5 чи колова ущільнювальна підкладка 7, на яку можуть бути нанесені малюнки, знаки, цифри, слова, нижче бічна внутрішня стінка ковпачка 4А має сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази 4П. Нижче внутрішнього різьблення на торцевій частини цього ковпачка 4А є як частина цього ковпачка захисне кільце 4Г, на внутрішній поверхні якого є численні пелюстки, чи нижня частина цього кільця має два шари, які підігнуті один під одний, при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою. Захисне кільце 4Г при закрученому положенні ковпачка 4А на ємності 1 розташовується за кільцевим виступом 1Б, що є на горлечку ємності 1. Загальна зовнішня бічна поверхня ковпачка 4 має розташовані по периметру вертикальні ребра (є рифленою). Після того, як ємність 1 звільнена від напою, користувач за допомогою відривної стрічки 1Г розрізає ємність 1 та звільняється від днища ємності чи розкручує нижній ковпачок 2. Далі розкручує верхній циліндр 4А від(з) нижнього циліндра ковпачка 4. Нижній циліндр верхнього ковпачка 4 нагвинчує на зовнішнє різьблення горлечка ємності 1, після чого користувач обхоплює губами верхню витягнуту частину верхньої стінки відсіку нижнього циліндра ковпачка (мундштук) 8 і здійснює видих, обсяг повітря з легень користувача, проходячи через мундштук 8 та нижню стінку відсіку 9 з мембранами(ою) 6 створює свистячий шумовий ефект, який по напрямку підсилюється, проходячи через ємність 1. ФОРМУЛА ВИНАХОДУ 55 60 1. Пляшка з ковпачком, що нагвинчується, для фанатів, яка містить корпус ємності з верхньою, середньою та нижньою частинами, верхня частина якої є перевернутої чашоподібної форми з горлечком, на якому є сегмент зовнішнього різьблення у вигляді виступу з періодично вертикальними пазами, під яким розташований щонайменше один кільцевий виступ, середня частина ємності має циліндричну форму, нижня частина ємності має чашоподібну форму з опорними елементами у вигляді виступів, кожний з яких відходить від вигнутої центральної ділянки днища та утворює частину бічної стінки циліндра, яка відрізняється тим, що додатково 3 UA 98924 C2 5 10 15 20 на середній циліндричній частині ємності є кільцевий паз, у якому є кільцеві виступи, центральний з яких має язичок у вигляді розплющеного закінчення, на верхнє зовнішнє різьблення горлечка ємності нагвинчений ковпачок, що складається з двох нагвинчуваних один на одного циліндрів - верхнього та нижнього, нижній циліндр цього ковпачка на внутрішній поверхні має спіральний сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, вище цього різьблення встановлено свисток з щонайменше одним отвором, нижче внутрішнього різьблення в торцевій частині цього циліндра виконано як частина циліндра захисне кільце, на внутрішній поверхні якого є пелюстки або частина захисного кільця зігнута під себе, при цьому зігнута частина виготовлена рифленою, зовнішня бічна поверхня цього циліндра має розташовані по периметру вертикальні ребра, верхня частина цього циліндра також має зовнішній спіральний сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, нижче цього різьблення розташований щонайменше один кільцевий виступ, верхній циліндр цього ковпачка має відкриту нижню та закриту верхню торцеву поверхню, під внутрішньою торцевою поверхнею цього циліндра є кільцевий ущільнювальний елемент, або як деталь закріплена ущільнювальна підкладка, бічна внутрішня стінка цього циліндра має сегмент різьблення у вигляді виступу, на якому є періодично вертикальні пази, нижче внутрішнього різьблення в торцевій частині циліндра є, як частина цього циліндра, захисне кільце, на внутрішній поверхні якого є пелюстки, або частина захисного кільця зігнута під себе, при цьому зігнута частина виготовлена рифленою, зовнішня бічна поверхня цього циліндра має розташовані по периметру вертикальні ребра. 2. Пляшка з ковпачком, що нагвинчується, для фанатів, за п. 1, яка відрізняється тим, що на нижній частині свистка додатково встановлено деталь конічної форми та/або під нижньою частиною свистка встановлено захисний ущільнювальний ковпачок. 4 UA 98924 C2 5 UA 98924 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
