Передача мімо з перестановкою рівнів у системі безпровідного зв’язку
Номер патенту: 94486
Опубліковано: 10.05.2011
Автори: Кім Біоунг-Хоон, Йоо Таєсанг, Малладі Дурга Прасад
Формула / Реферат
1. Пристрій для безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований для обробки множини пакетів даних для формування множини кодових слів для передачі з декількох антен, причому кількість кодових слів менша кількості антен, і для відображення кожного з множини кодових слів на множину антен; і пам'ять, з'єднану щонайменше з одним процесором.
2. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю однорідно відображати кожне кодове слово на декілька антен таким чином, що однакова частина кодового слова відображається на кожну з декількох антен.
3. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю циклічно відображати кожне кодове слово на декілька антен на декількох піднесучих.
4. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю формувати два кодових слова, що містять перше і друге кодові слова, відображати перше кодове слово на три антени і на одну антену на кожній з декількох піднесучих і відображати друге кодове слово на три антени і на дві антени на кожній з декількох піднесучих.
5. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю формувати два кодових слова, що містять перше і друге кодові слова, відображати перше кодове слово на чотири антени і на дві антени на кожній з декількох піднесучих і відображати друге кодове слово на чотири антени і на дві антени на кожній з декількох піднесучих.
6. Пристрій за п. 1, в якому декілька антен відповідають декільком віртуальним антенам, сформованим на основі матриці попереднього кодування.
7. Пристрій за п. 1, в якому множина антен містить три віртуальні антени, сформовані на основі матриці попереднього кодування, і при цьому щонайменше один процесор сконфігурований з можливістю формування двох кодових слів, що містять перше і друге кодові слова, для відображення першого кодового слова на першому рівні, відображення другого кодового слова на другому рівні і для відображення першого і другого рівнів на двох віртуальних антенах.
8. Пристрій за п. 6, в якому щонайменше один процесор сконфігурований з можливістю відображати кожне з декількох кодових слів щонайменше на один з декількох рівнів і відображати декілька рівнів на декілька віртуальних антен.
9. Пристрій за п. 8, в якому щонайменше один процесор сконфігурований для розділення на частини кожного кодового слова, відображеного на щонайменше двох рівнях таким чином, щоб рознесені однакові частини кодового слова відображувалися на кожному з щонайменше двох рівнів.
10. Пристрій за п. 8, в якому щонайменше один процесор сконфігурований з можливістю циклічно відображати кожний рівень на всі з множини віртуальних антен.
11. Пристрій за п. 1, в якому декілька антен містять три віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому щонайменше один процесор сконфігурований з можливістю формувати два кодових слова, що містять перше і друге кодові слова, відображати перше кодове слово на один з трьох рівнів, відображати друге кодове слово на два з трьох рівнів, що залишилися, і відображати три рівні на три віртуальних антени.
12. Пристрій за п. 11, в якому друге кодове слово вдвічі більше першого кодового слова.
13. Пристрій за п. 1, в якому декілька антен містять чотири віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому щонайменше один процесор виконаний з можливістю формувати два кодових слова, що містять перше і друге кодові слова, відображати перше кодове слово на два з чотирьох рівнів, відображати друге кодове слово на два з чотирьох рівнів, що залишилися, і відображати чотири рівні на чотири віртуальних антени.
14. Пристрій за п. 6, в якому декілька віртуальних антен вибираються з множини доступних віртуальних антен, сформованих на основі матриці попереднього кодування.
15. Пристрій за п. 1, в якому декілька антен відповідають декільком фізичним антенам.
16. Спосіб безпровідного зв'язку, який містить етапи, на яких: обробляють множину пакетів даних для формування множини кодових слів для передачі з декількох антен, причому кількість кодових слів менша кількості антен; і відображають кожне з декількох кодових слів на множину антен.
17. Спосіб за п. 16, в якому відображення кожного з декількох кодових слів містить циклічне відображення кожного кодового слова на декілька антен на декількох піднесучих.
18. Спосіб за п. 16, в якому декілька кодових слів містять перше і друге кодові слова, і в якому відображення кожного з декількох кодових слів містить відображення першого кодового слова на три антени і на одну антену на кожній з декількох піднесучих і відображення другого кодового слова на три антени і на дві антени на кожній з декількох піднесучих.
19. Спосіб за п. 16, в якому декілька кодових слів містять перше і друге кодові слова, і в якому відображення кожного з декількох кодових слів містить відображення першого кодового слова на чотири антени і дві антени на кожній з декількох піднесучих, і відображення другого кодового слова на чотири антени і дві антени на кожній з декількох піднесучих.
20. Спосіб за п. 16, в якому множина антен відповідає множині віртуальних антен, сформованих на основі матриці попереднього кодування.
21. Спосіб за п. 20, в якому відображення кожного з множини кодових слів містить
відображення кожного з множини кодових слів в щонайменше одному з множини рівнів, і відображення множини рівнів у множині віртуальних антен.
22. Спосіб за п. 21, в якому відображення множини рівнів містить відображення кожного з рівнів в усіх з множини віртуальних антен.
23. Спосіб за п. 21, який також містить: розділення на частини кожного кодового слова, відображеного на щонайменше двох рівнях таким чином, щоб однакові частини кодового слова відображувались на кожному з щонайменше двох рівнів.
24. Спосіб за п. 16, в якому множина кодових слів містить перше і друге кодові слова, і множина антен містить дві віртуальні антени, сформовані на основі матриці попереднього кодування, і при цьому відображення кожного з множини кодових слів містить відображення першого кодового слова на першому рівні, відображення другого кодового слова в другому рівні, і відображення першого і другого рівнів в двох віртуальних антенах.
25. Спосіб за п. 16, в якому декілька кодових слів містять перше і друге кодові слова, і декілька антен містять три віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому відображення кожного з декількох кодових слів містить відображення першого кодового слова на один з трьох рівнів, відображення другого кодового слова на два з трьох рівнів, що залишилися, і відображення трьох рівнів на три віртуальних антени.
26. Спосіб за п. 25, в якому друге кодове слово вдвічі більше першого кодового слова.
27. Спосіб за п. 16, в якому декілька кодових слів містять перше і друге кодові слова, і декілька антен містять чотири віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому відображення кожного з декількох кодових слів містить відображення першого кодового слова на два з чотирьох рівнів, відображення другого кодового слова на два з чотирьох рівнів, що залишилися, і відображення чотирьох рівнів на чотири віртуальних антени.
28. Пристрій для безпровідного зв'язку, який містить: засіб для обробки множини пакетів даних для формування множини кодових слів для передачі з множини антен, причому кількість кодових слів менша кількості антен, засіб для відображення кожного з множини кодових слів на множину антен.
29. Пристрій за п. 28, в якому засіб для відображення кожного з декількох кодових слів містить засіб для циклічного відображення кожного кодового слова на декілька антен на декількох піднесучих.
30. Пристрій за п. 28, в якому декілька кодових слів містять перше і друге кодові слова, і в якому засіб для відображення кожного з декількох кодових слів містить засіб для відображення першого кодового слова на три антени і на одну антену на кожній з декількох піднесучих, і засіб для відображення другого кодового слова на три антени і на дві антени на кожній з декількох піднесучих.
31. Пристрій за п. 28, в якому декілька кодових слів містять перше і друге кодові слова, і в якому засіб для відображення кожного з декількох кодових слів містить засіб для відображення першого кодового слова на чотири антени і на дві антени на кожній з декількох піднесучих, і засіб для відображення другого кодового слова на чотири антени і на дві антени на кожній з декількох піднесучих.
32. Пристрій за п. 28, в якому декілька кодових слів містять перше і друге кодові слова, і декілька антен містять три віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому засіб для відображення кожного з декількох кодових слів містить засіб для відображення першого кодового слова на один з трьох рівнів, засіб для відображення другого кодового слова на два з трьох рівнів, що залишилися, і засіб для відображення трьох рівнів на три віртуальні антени.
33. Пристрій за п. 28, в якому декілька кодових слів містять перше і друге кодові слова, і декілька антен містять чотири віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому засіб для відображення кожного з декількох кодових слів містить засіб для відображення першого кодового слова на два з чотирьох рівнів, засіб для відображення другого кодового слова на два з чотирьох рівнів, що залишилися, і засіб для відображення чотирьох рівнів на чотири віртуальні антени.
34. Машиночитаний носій, який містить команди, які при їх виконанні машиною змушують машину виконувати операції, на яких: обробляють множину пакетів даних для формування множини кодових слів для передачі з множини антен, причому кількість кодових слів менша кількості антен; і відображають кожне з множини кодових слів на множину антен.
35. Пристрій для безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю приймати передачу з множинним входом і множинним виходом (МІМО), що містить множину кодових слів, відправлених через множину антен, кожне кодове слово сформоване на основі різних пакетів даних і відображене на множину антен, і кількість кодових слів менша кількості антен, виконувати зворотне відображення для кожного кодового слова від множини антен і декодувати кожне піддане зворотному відображенню кодове слово; і пам'ять, з'єднану щонайменше з одним процесором.
36. Пристрій за п. 35, в якому передача МІМО містить перше і друге кодові слова, відправлені по першому і другому рівнях, при цьому щонайменше один процесор виконаний з можливістю виконання зворотного відображення першого кодового слова з першого рівня і для виконання зворотного відображення другого кодового слова з другого рівня.
37. Пристрій за п. 35, в якому передача МІМО містить перше і друге кодові слова, відправлені по першому, другому і третьому рівнях, при цьому щонайменше один процесор виконаний з можливістю виконання зворотного відображення першого кодового слова з першого рівня і для виконання зворотного відображення другого кодового слова з другого і третього рівнів.
38. Пристрій за п. 35, в якому передача МІМО містить перше і друге кодові слова, відправлені по першому, другому, третьому і четвертому рівнях, при цьому щонайменше один процесор виконаний з можливістю виконання зворотного відображення першого кодового слова з першого і другого рівнів і для виконання зворотного відображення другого кодового слова з третього і четвертого рівнів.
39. Пристрій за п. 35, в якому передача МІМО містить перше і друге кодові слова, відправлені через три віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому щонайменше один процесор виконаний з можливістю виконувати зворотне відображення для першого кодового слова від трьох віртуальних антен і від однієї віртуальної антени на кожній з декількох піднесучих і виконувати зворотне відображення для другого кодового слова від трьох віртуальних антен і від двох віртуальних антен на кожній з декількох піднесучих.
40. Пристрій за п. 35, в якому передача МІМО два кодових слова, відправлені через чотири віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому щонайменше один процесор сконфігурований з можливістю виконувати зворотне відображення для кожного кодового слова від чотирьох віртуальних антен і від двох віртуальних антен на кожній з декількох піднесучих.

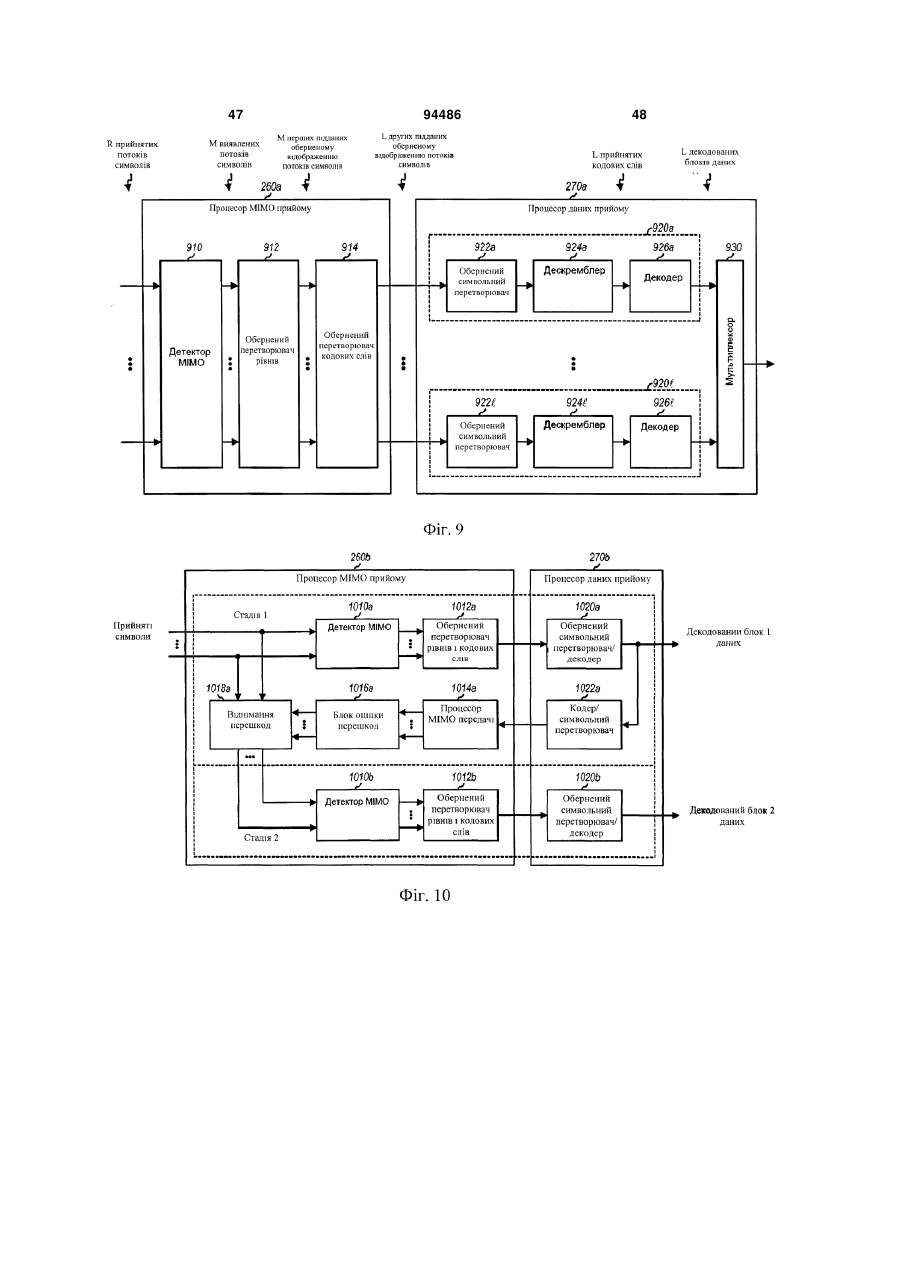

41. Пристрій за п. 35, в якому щонайменше один процесор сконфігурований з можливістю виконувати виявлення МІМО над декількома прийнятими потоками символів для одержання декількох виявлених потоків символів для декількох антен, виконувати зворотне відображення декількох виявлених потоків символів для одержання декількох підданих зворотному відображенню потоків символів для декількох кодових слів і декодувати кожний підданий зворотному відображенню потік символів для одержання декодованого пакета даних для одного кодового слова.
42. Пристрій за п. 35, в якому декілька антен відповідають декільком віртуальним антенам, і в якому щонайменше один процесор виконаний з можливістю виконувати виявлення МІМО над декількома прийнятими потоками символів для одержання декількох виявлених потоків символів для декількох віртуальних антен, виконувати зворотне відображення декількох виявлених потоків символів для одержання декількох перших підданих зворотному відображенню потоків символів для декількох рівнів, виконувати зворотне відображення декількох перших підданих зворотному відображенню потоків символів для одержання декількох других підданих зворотному відображенню потоків символів для декількох кодових слів і декодувати кожний другий підданий зворотному відображенню потік символів для одержання декодованого пакета даних для одного кодового слова.
43. Спосіб безпровідного зв'язку, який містить етапи, на яких: приймають передачу з множинним входом і множинним виходом (МІМО), що містить декілька кодових слів, відправлених через множину антен, кожне кодове слово сформоване на основі різних пакетів даних і відображене на множині антен, і кількість кодових слів менша кількості антен; виконують зворотне відображення для кожного кодового слова від декількох антен; і декодують кожне піддане зворотному відображенню кодове слово.
44. Спосіб за п. 43, в якому передача МІМО містить перше і друге кодові слова, відправлені по першому і другому рівнях, при цьому виконання зворотного відображення містить: виконання зворотного відображення першого кодового слова з першого рівня, і виконання зворотного відображення другого кодового слова з другого рівня.
45. Спосіб за п. 43, в якому передача МІМО містить перше і друге кодові слова, відправлені по першому, другому і третьому рівнях, при цьому виконання зворотного відображення містить: виконання зворотного відображення першого кодового слова з першого рівня, і виконання зворотного відображення другого кодового слова з другого і третього рівнів.
46. Спосіб за п. 43, в якому передача МІМО містить перше і друге кодові слова, відправлені по першому, другому, третьому і четвертому рівнях, при цьому виконання зворотного відображення містить: виконання зворотного відображення першого кодового слова з першого і другого рівнів, і виконання зворотного відображення другого кодового слова з третього і четвертого рівнів.
47. Спосіб за п. 43, в якому передача МІМО містить перше і друге кодові слова, відправлені через три віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому виконання зворотного відображення містить виконання зворотного відображення для першого кодового слова від трьох віртуальних антен і від однієї віртуальної антени на кожній з декількох піднесучих, і виконання зворотного відображення для другого кодового слова від трьох віртуальних антен і від двох віртуальних антен на кожній з декількох піднесучих.
48. Спосіб за п. 43, в якому передача МІМО містить перше і друге кодові слова, відправлені через чотири віртуальні антени, сформовані на основі матриці попереднього кодування, і в якому виконання зворотного відображення містить виконання зворотного відображення для кожного кодового слова від чотирьох віртуальних антен і від двох віртуальних антен на кожній з декількох піднесучих.
Текст

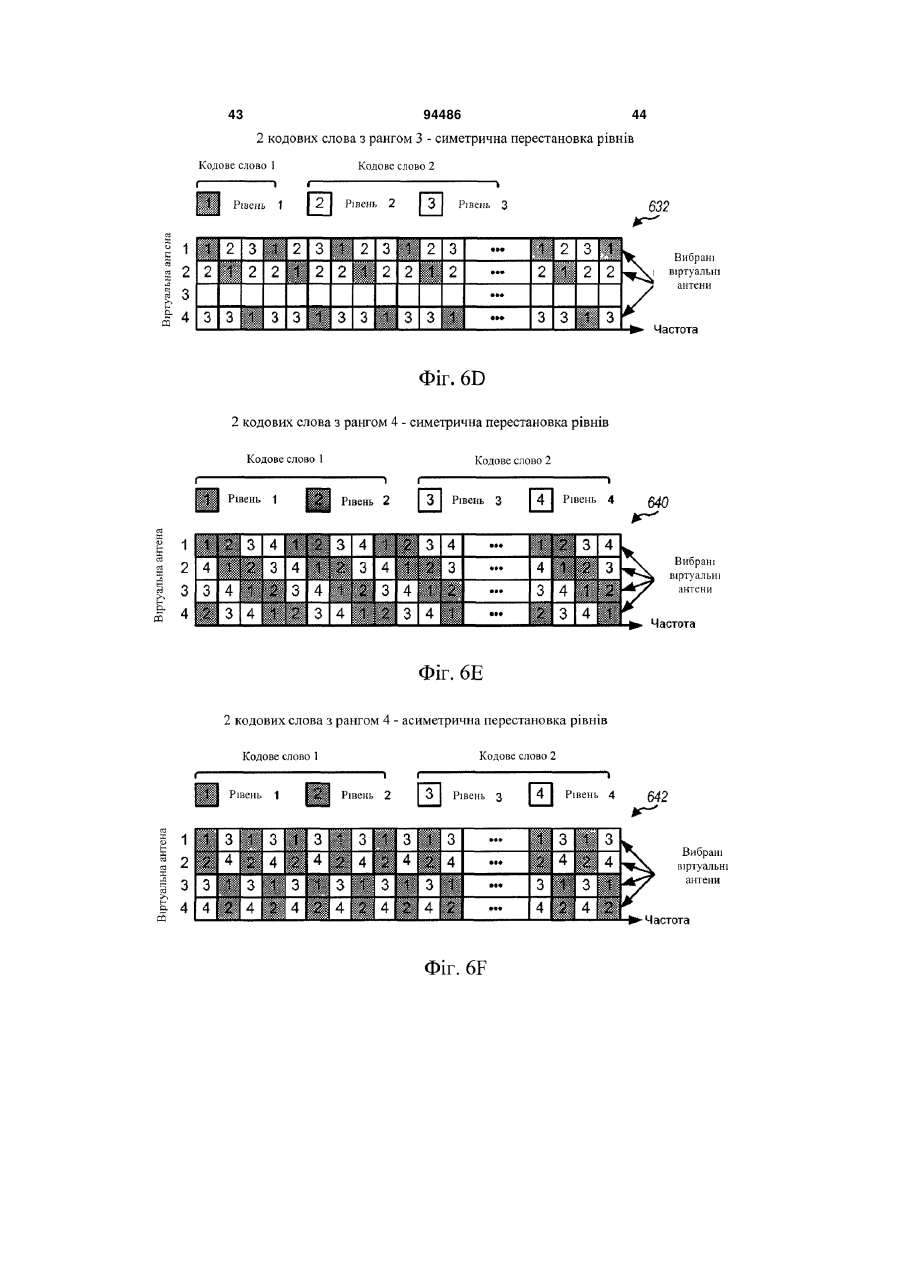

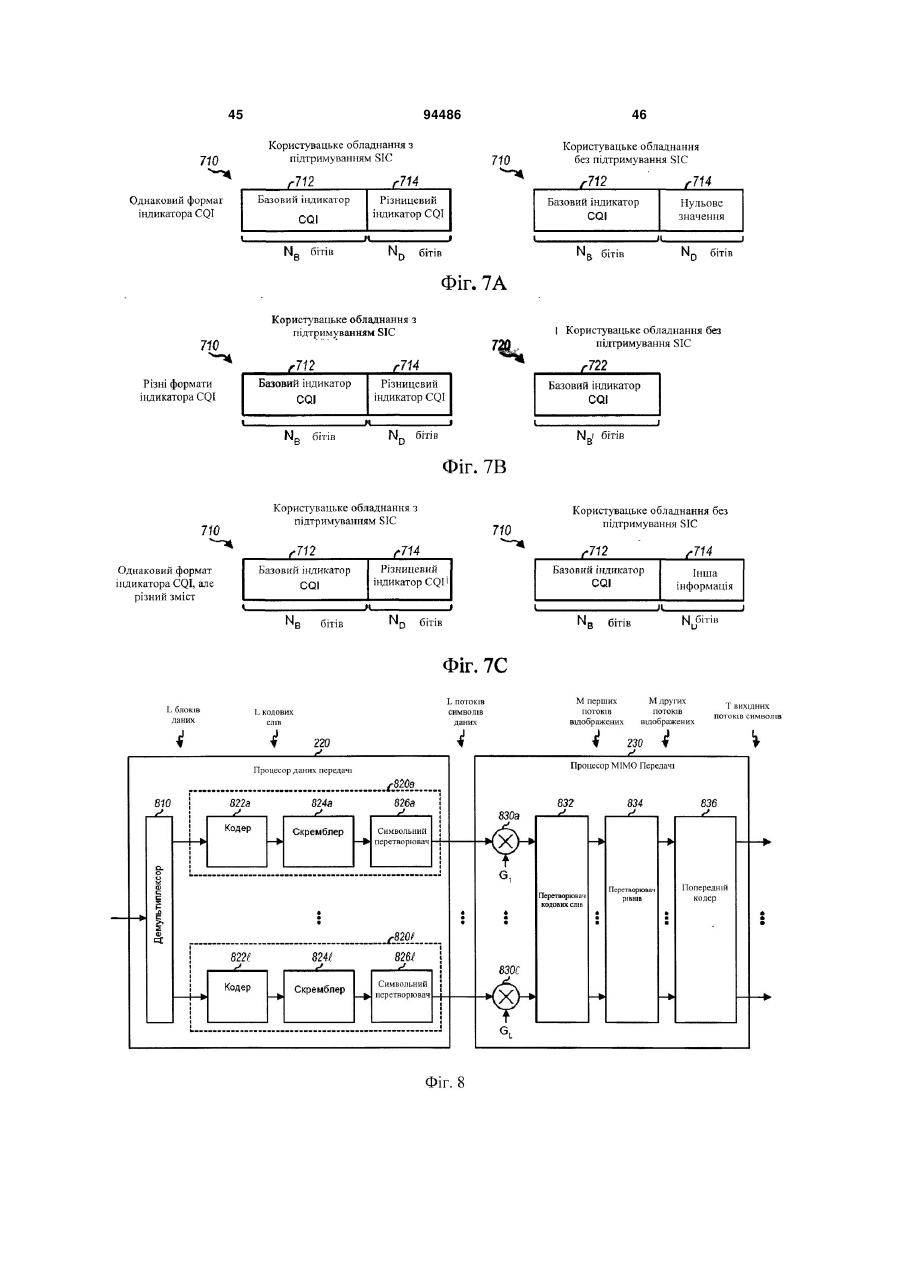

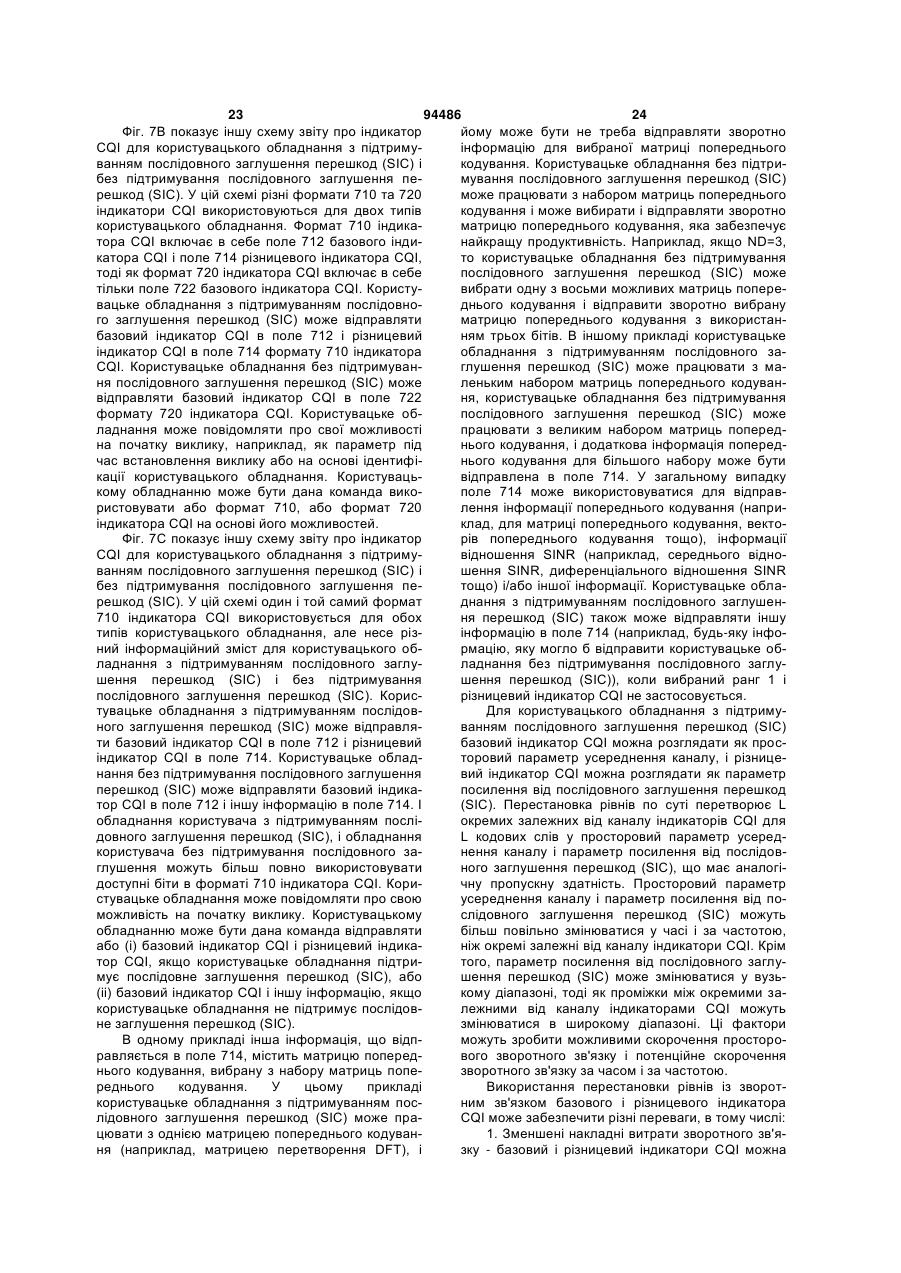

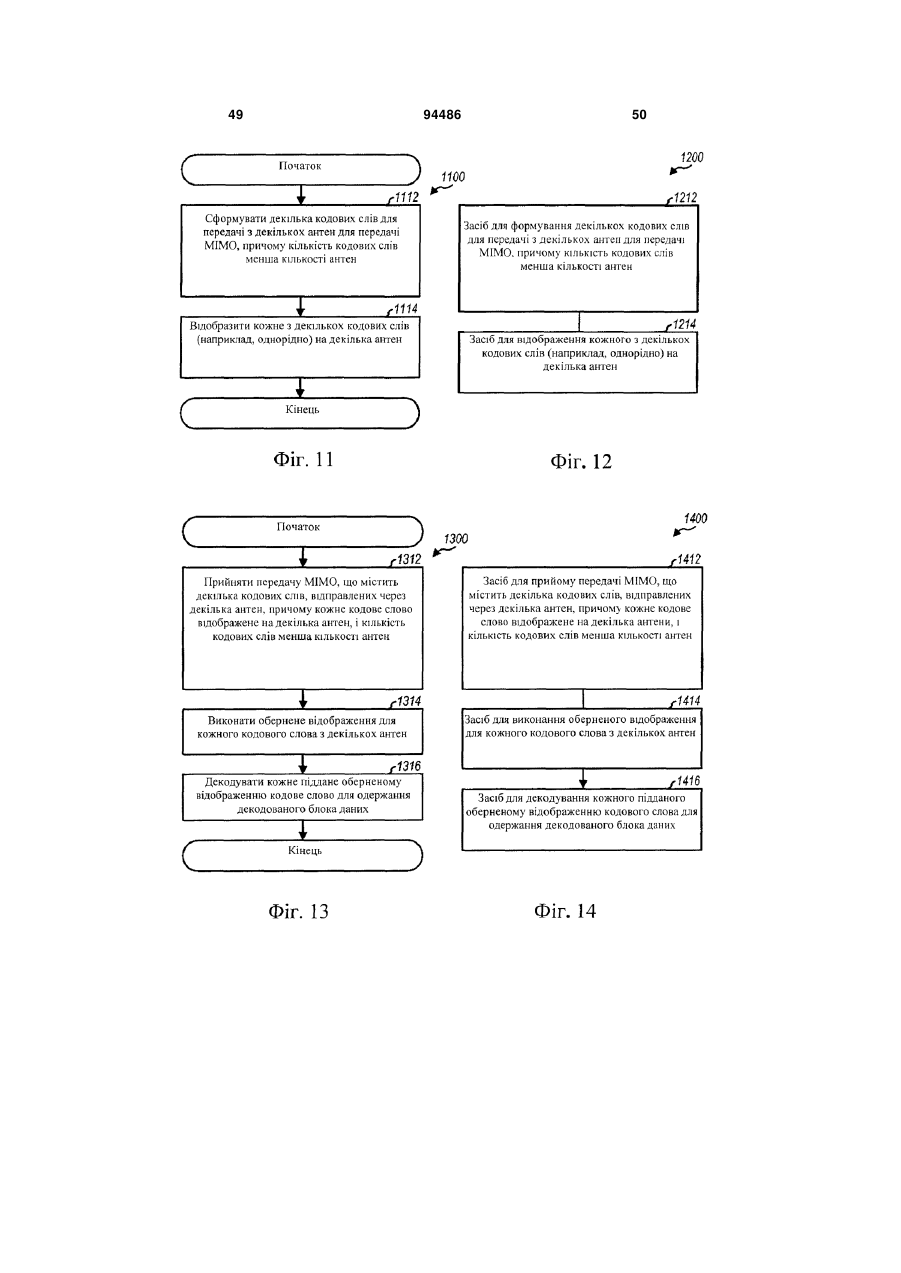

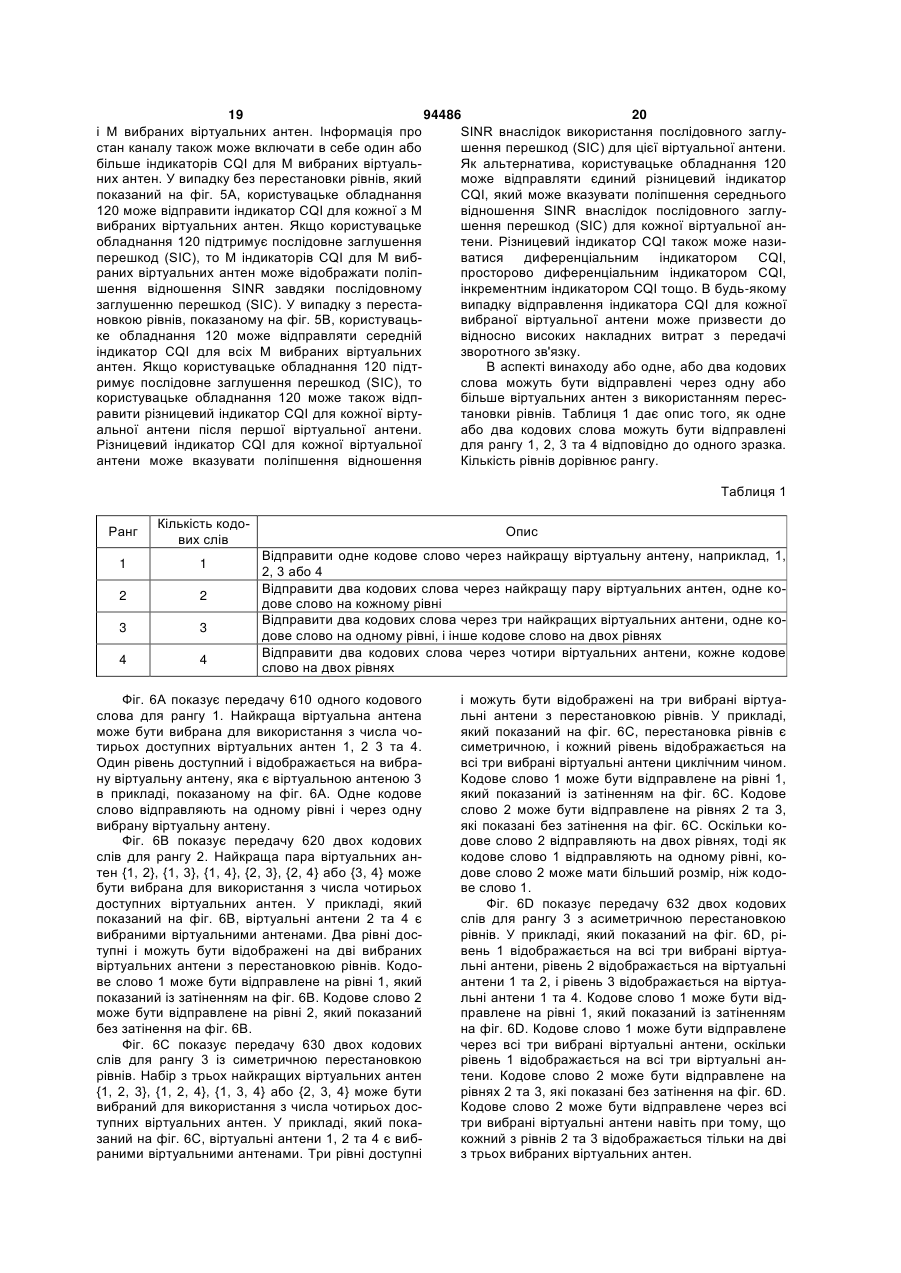

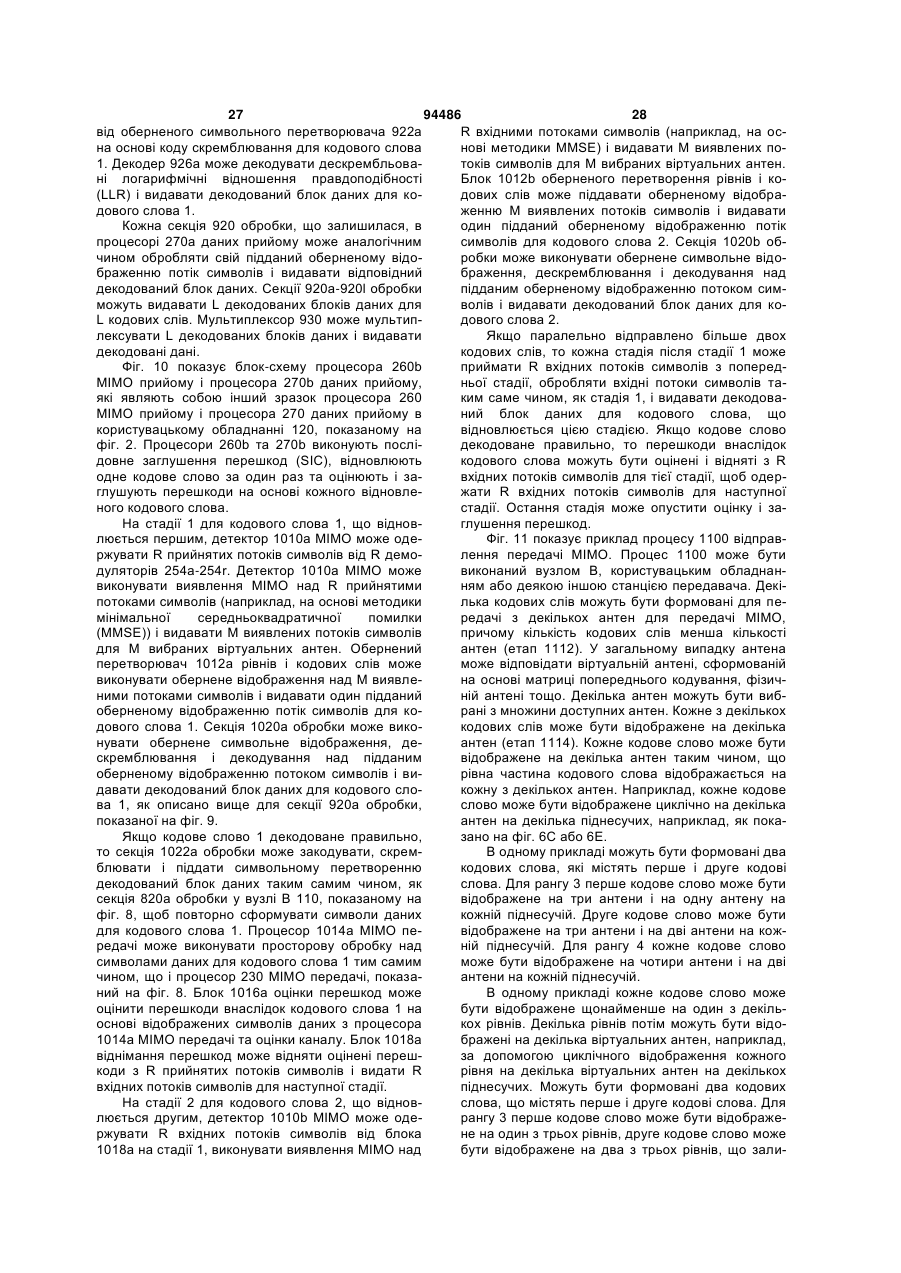

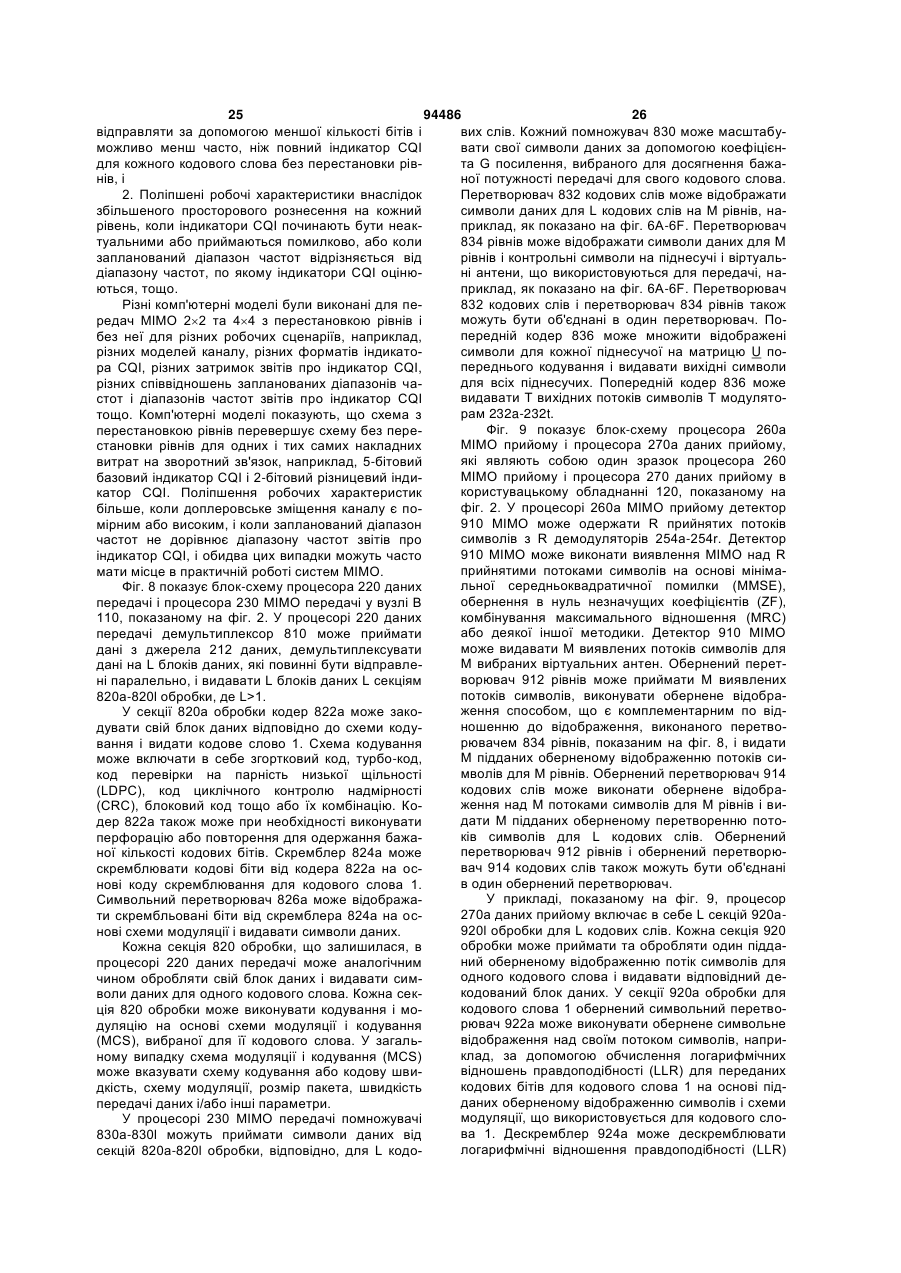

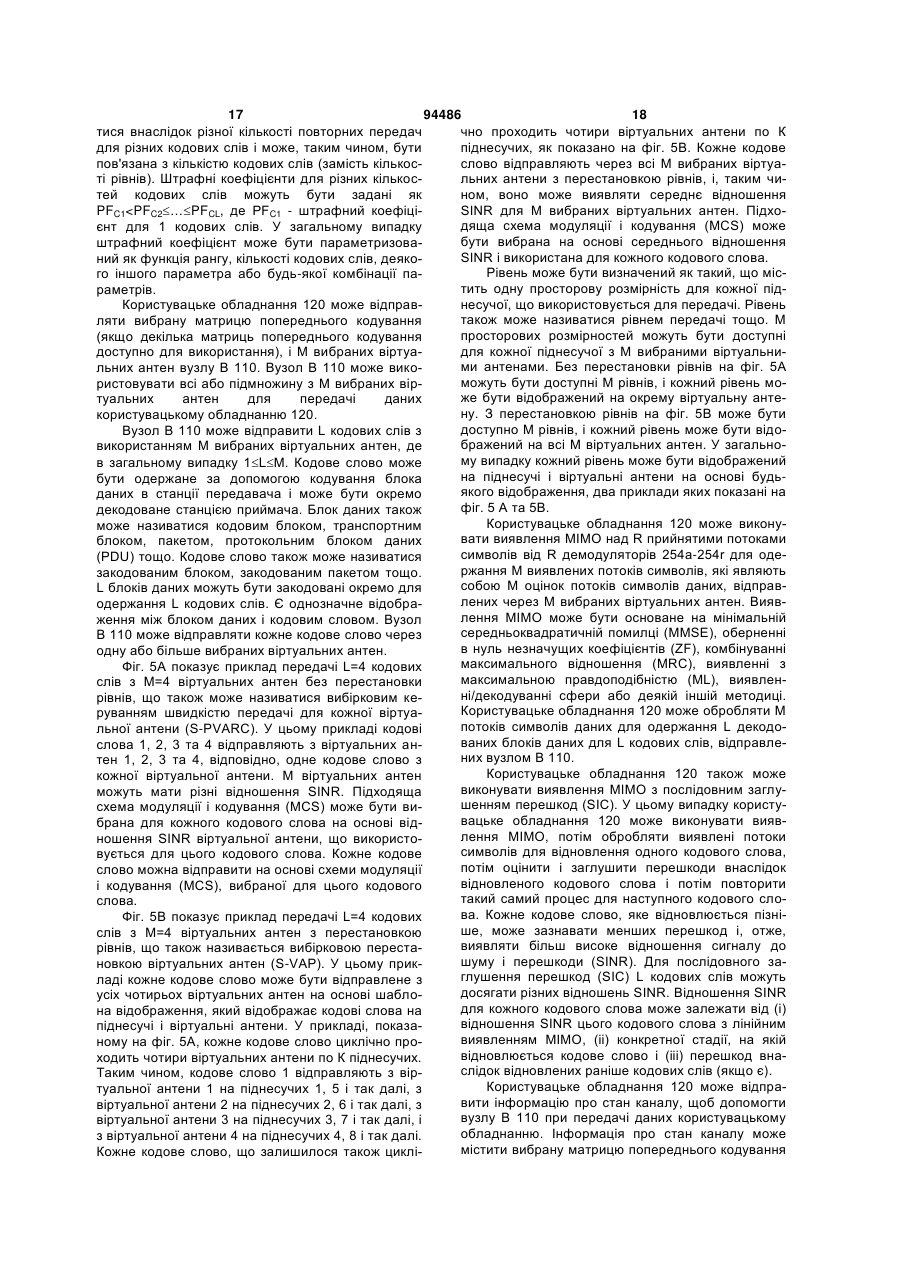

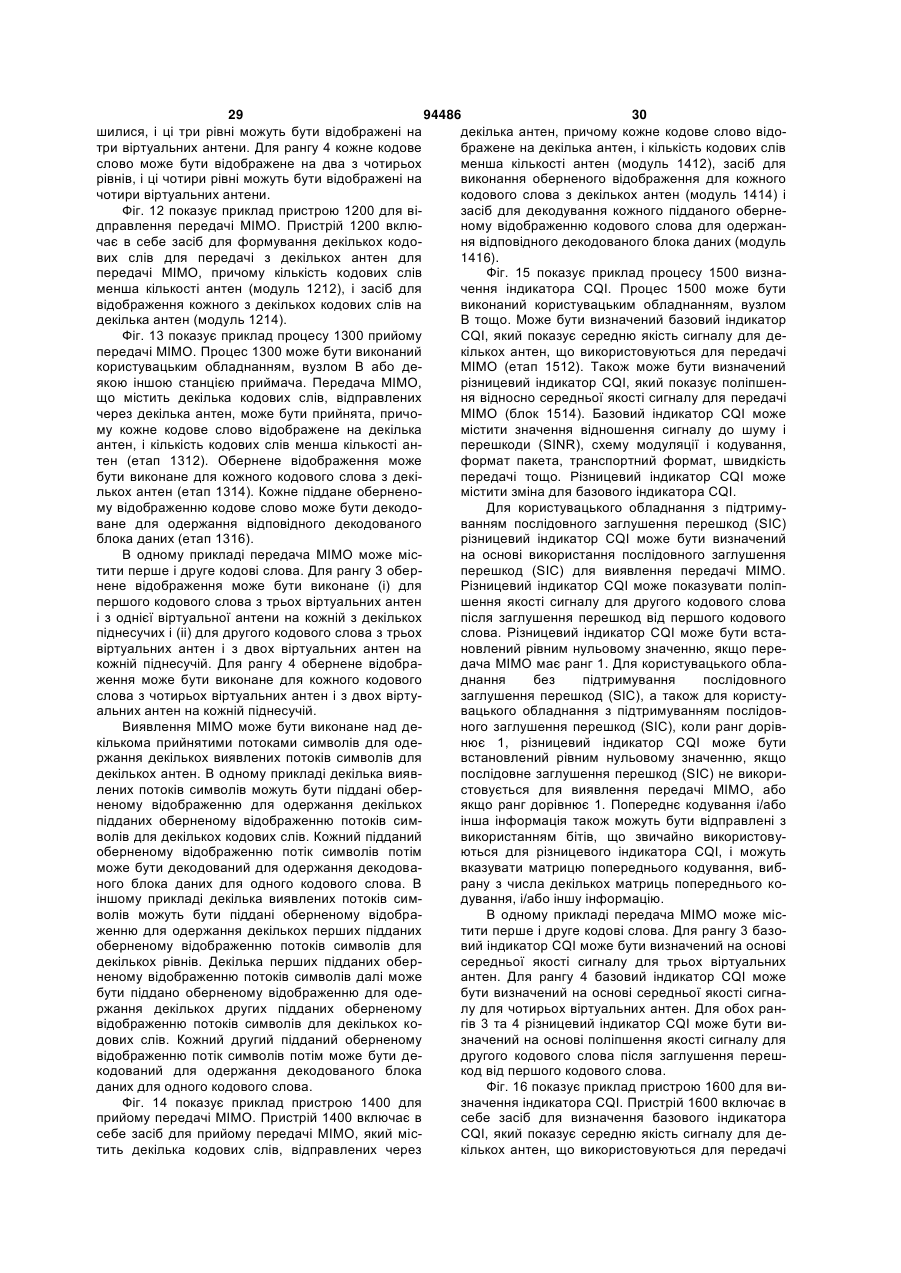

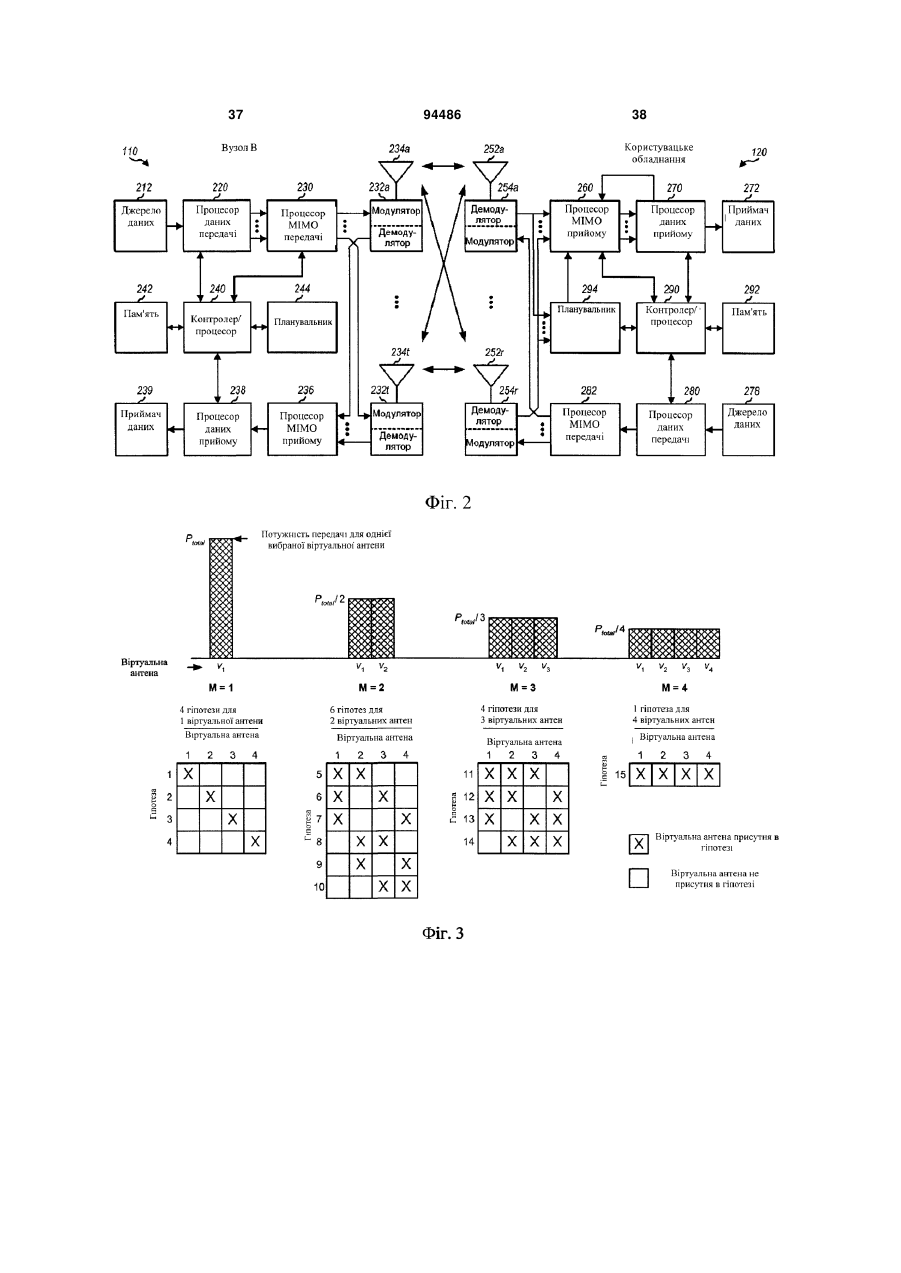

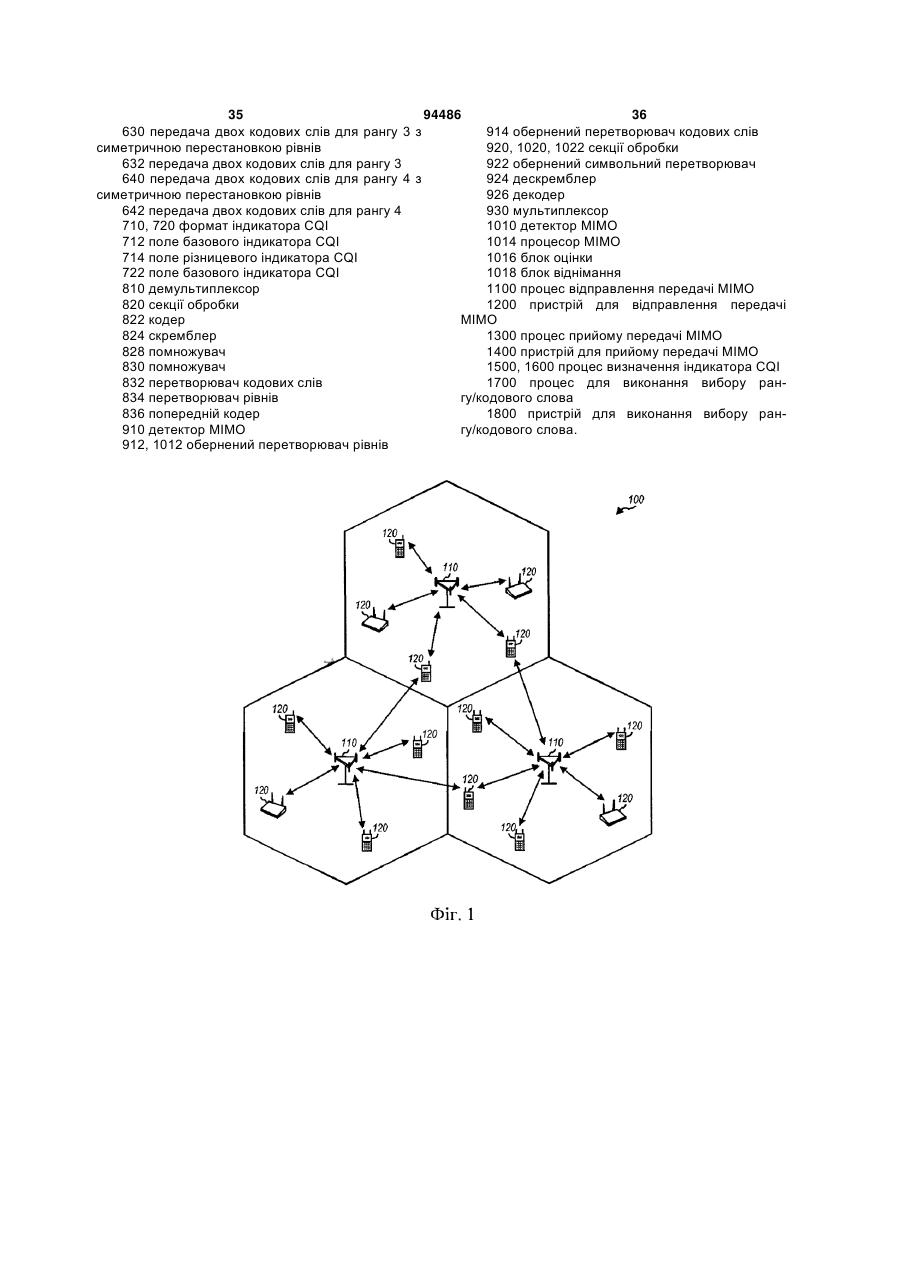

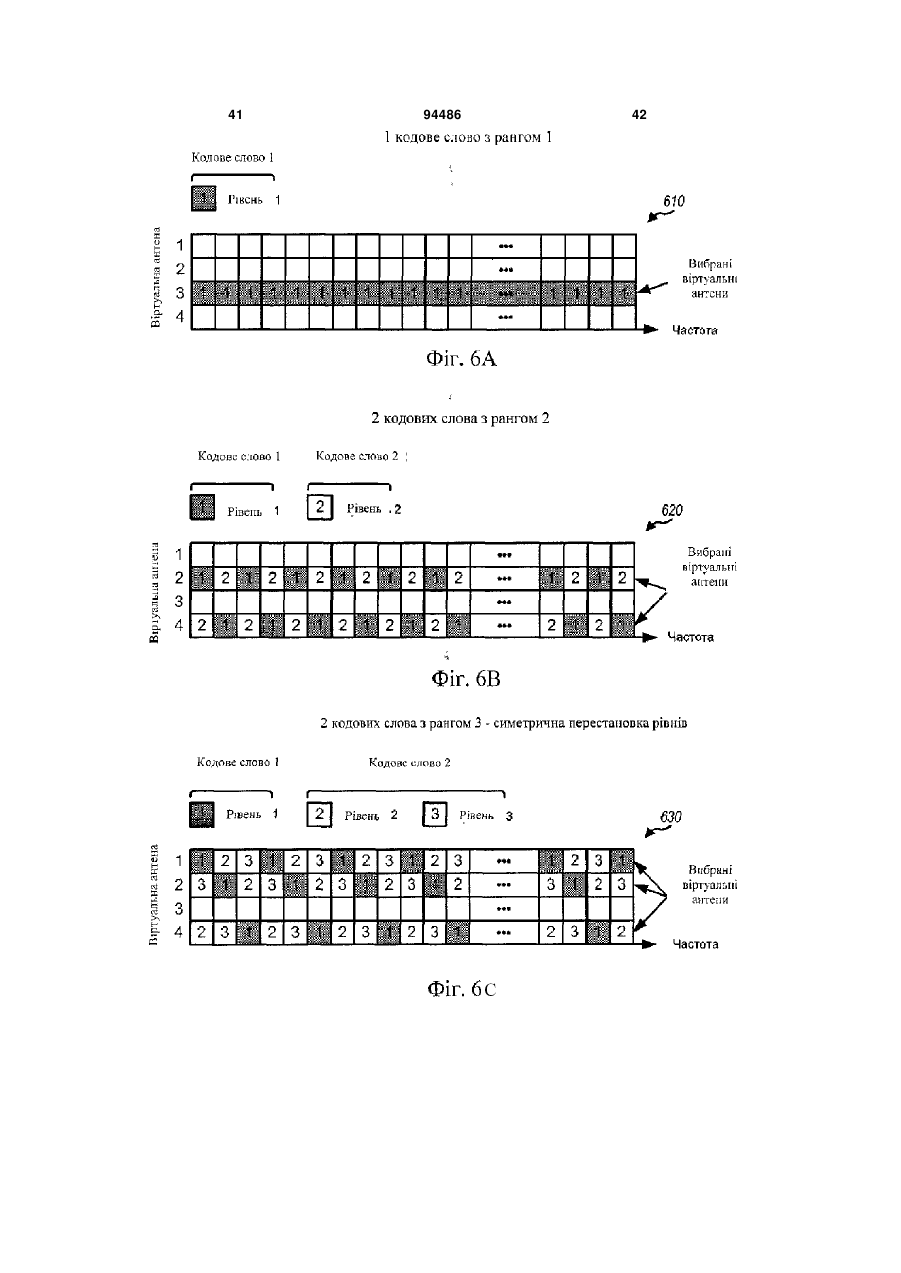

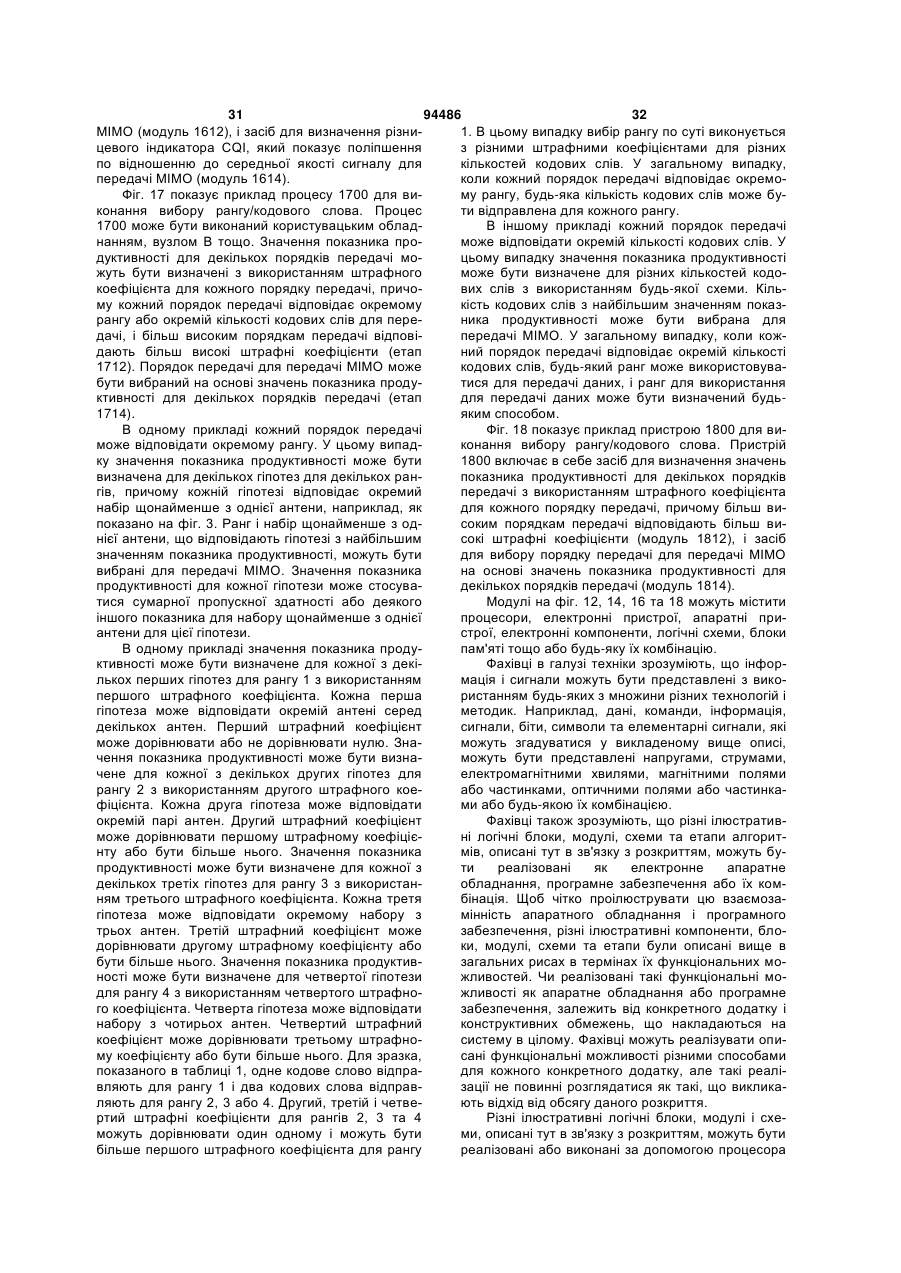

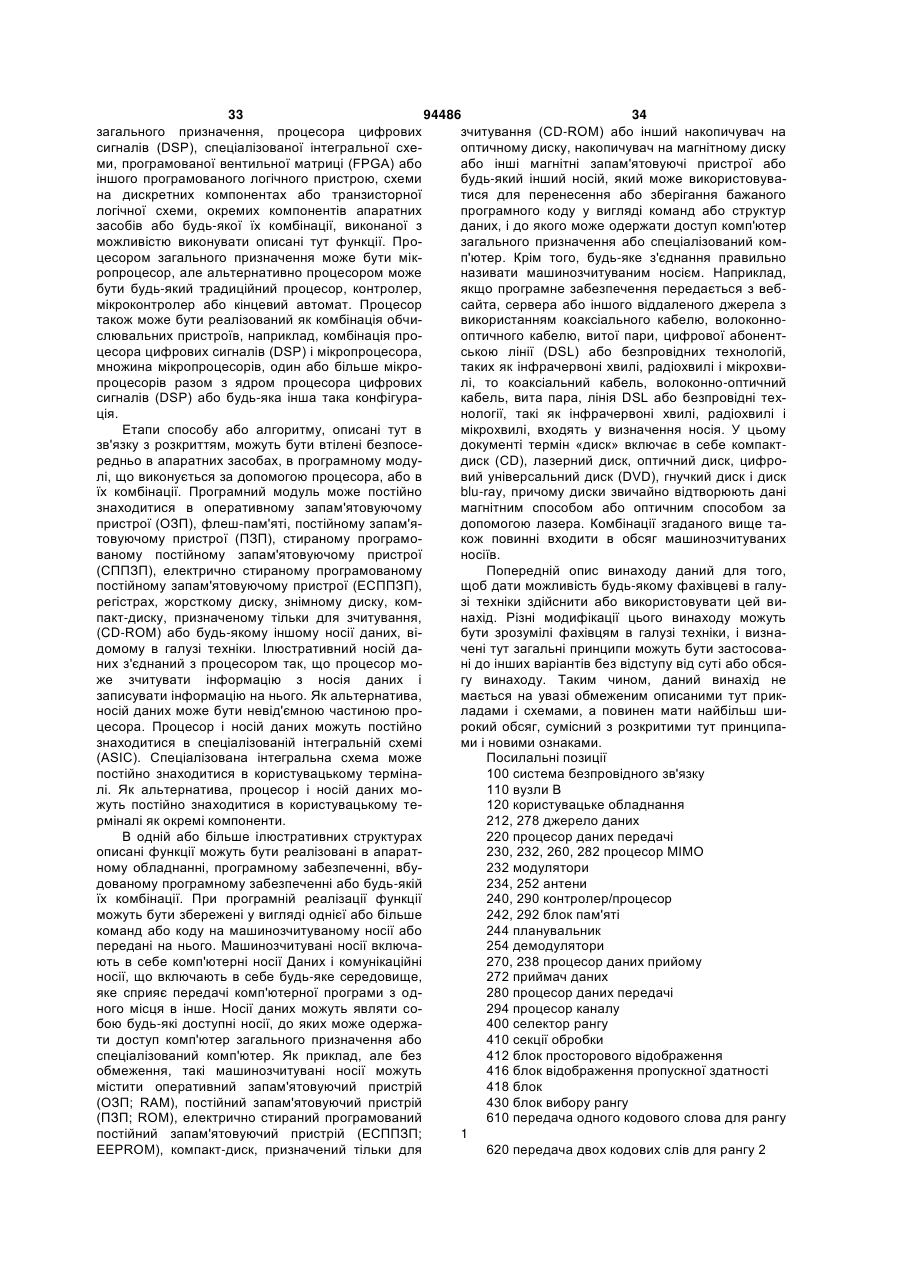

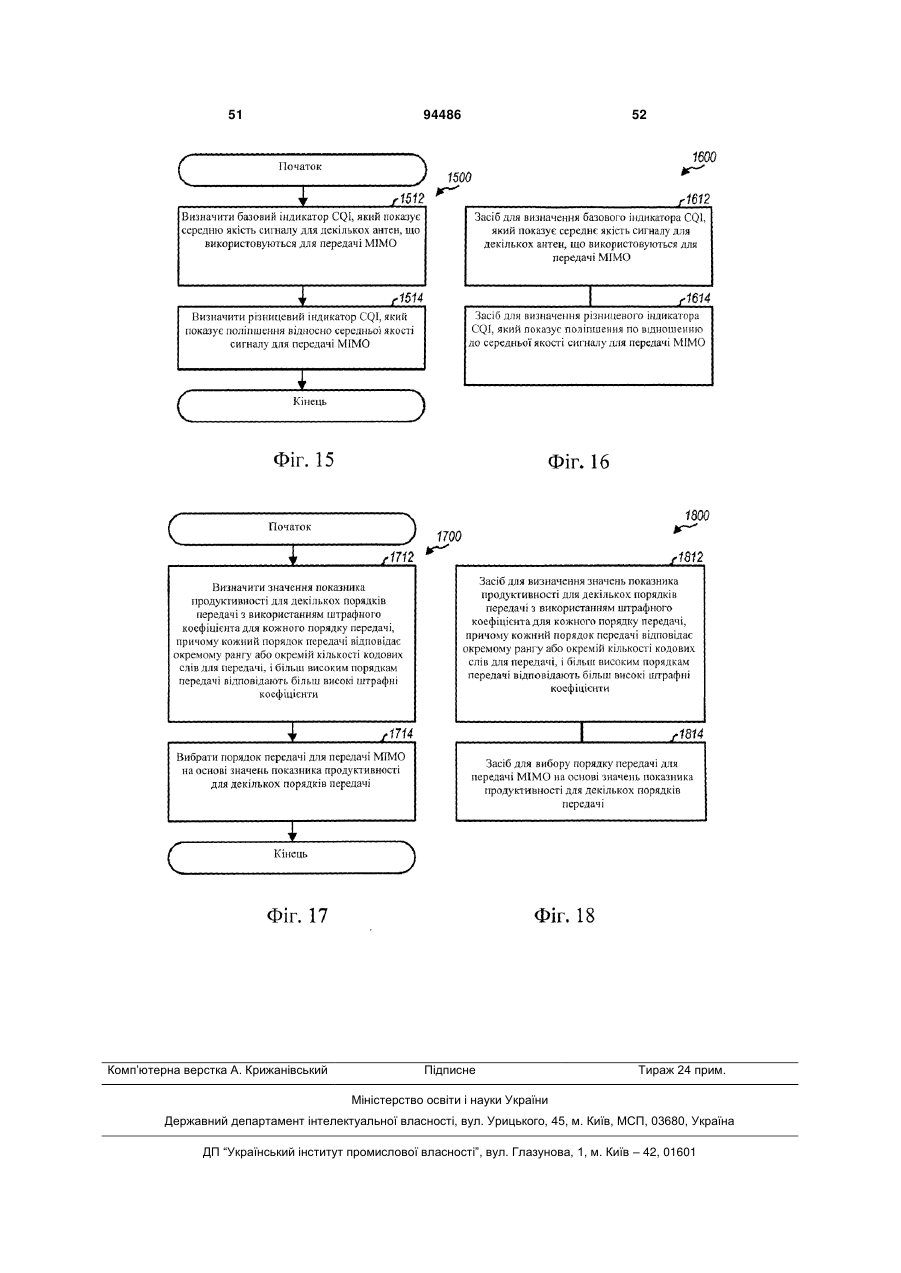

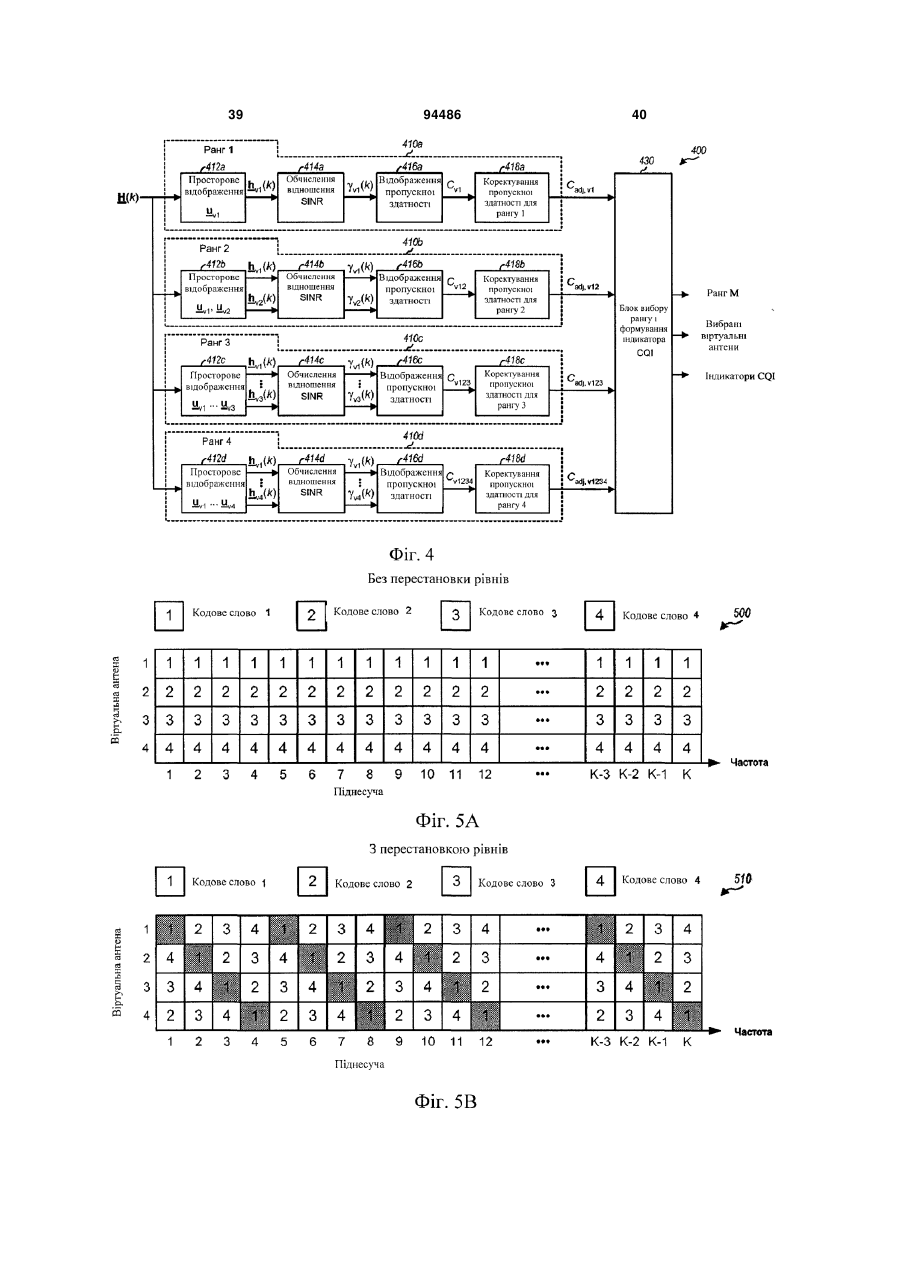

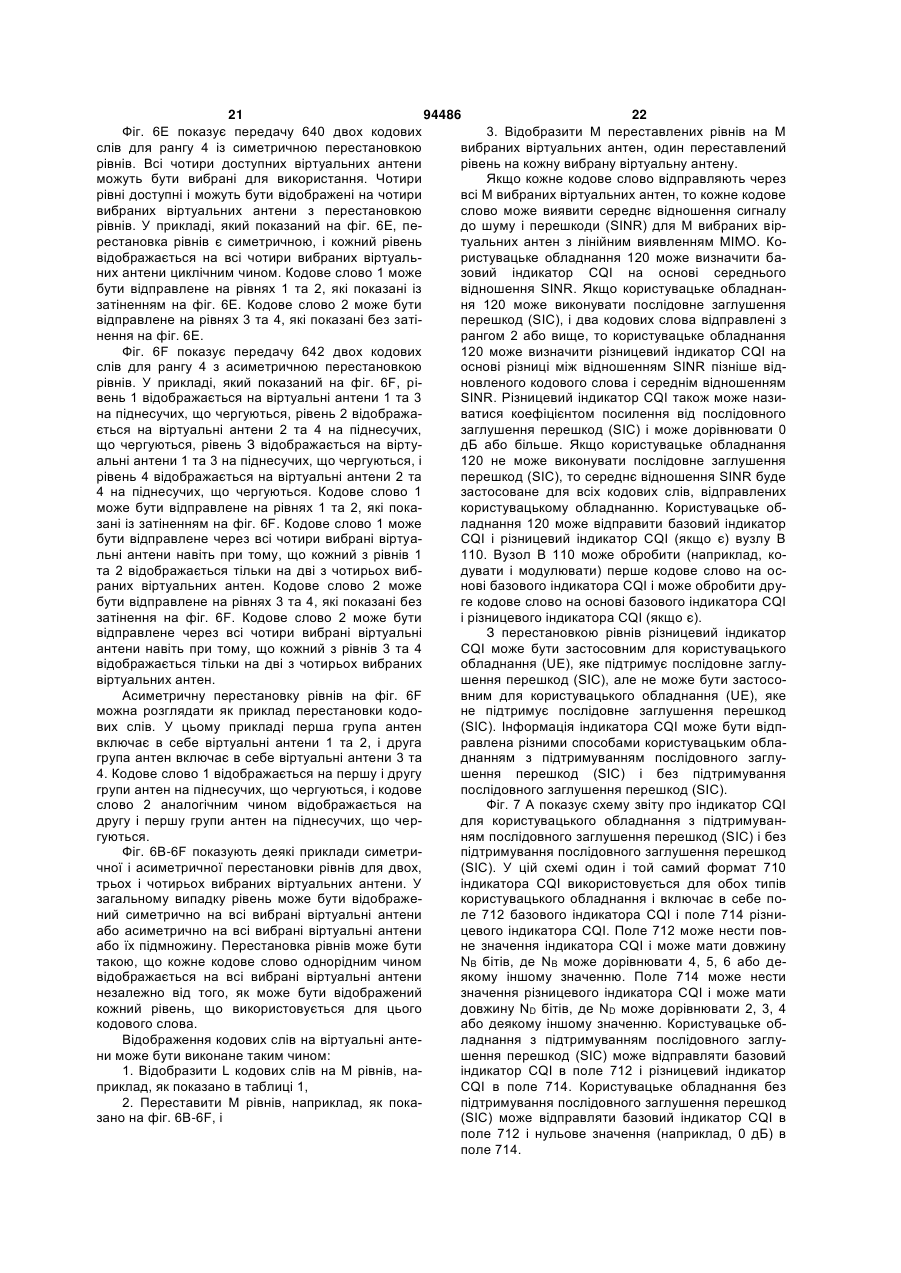

1. Пристрій для безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований для обробки множини пакетів даних для формування множини кодових слів для передачі з декількох антен, причому кількість кодових слів менша кількості антен, і для відображення кожного з множини кодових слів на множину антен; і пам'ять, з'єднану щонайменше з одним процесором. 2. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю однорідно відображати кожне кодове слово на декілька антен таким чином, що однакова частина кодового слова відображається на кожну з декількох антен. 3. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю циклічно відображати кожне кодове слово на декілька антен на декількох піднесучих. 4. Пристрій за п. 1, в якому щонайменше один процесор сконфігурований з можливістю формувати два кодових слова, що містять перше і друге кодові слова, відображати перше кодове слово на три антени і на одну антену на кожній з декількох піднесучих і відображати друге кодове слово на три антени і на дві антени на кожній з декількох піднесучих. 2 (19) 1 3 94486 4 кодове слово на два з трьох рівнів, що залишилитен містить дві віртуальні антени, сформовані на ся, і відображати три рівні на три віртуальних аноснові матриці попереднього кодування, і при тени. цьому відображення кожного з множини кодових 12. Пристрій за п. 11, в якому друге кодове слово слів містить відображення першого кодового слова вдвічі більше першого кодового слова. на першому рівні, відображення другого кодового 13. Пристрій за п. 1, в якому декілька антен містять слова в другому рівні, і відображення першого і чотири віртуальні антени, сформовані на основі другого рівнів в двох віртуальних антенах. матриці попереднього кодування, і в якому що25. Спосіб за п. 16, в якому декілька кодових слів найменше один процесор виконаний з можливістю містять перше і друге кодові слова, і декілька анформувати два кодових слова, що містять перше і тен містять три віртуальні антени, сформовані на друге кодові слова, відображати перше кодове основі матриці попереднього кодування, і в якому слово на два з чотирьох рівнів, відображати друге відображення кожного з декількох кодових слів кодове слово на два з чотирьох рівнів, що залимістить відображення першого кодового слова на шилися, і відображати чотири рівні на чотири віродин з трьох рівнів, відображення другого кодового туальних антени. слова на два з трьох рівнів, що залишилися, і ві14. Пристрій за п. 6, в якому декілька віртуальних дображення трьох рівнів на три віртуальних антеантен вибираються з множини доступних віртуани. льних антен, сформованих на основі матриці по26. Спосіб за п. 25, в якому друге кодове слово переднього кодування. вдвічі більше першого кодового слова. 15. Пристрій за п. 1, в якому декілька антен відпо27. Спосіб за п. 16, в якому декілька кодових слів відають декільком фізичним антенам. містять перше і друге кодові слова, і декілька ан16. Спосіб безпровідного зв'язку, який містить етатен містять чотири віртуальні антени, сформовані пи, на яких: обробляють множину пакетів даних на основі матриці попереднього кодування, і в для формування множини кодових слів для переякому відображення кожного з декількох кодових дачі з декількох антен, причому кількість кодових слів містить відображення першого кодового слова слів менша кількості антен; і відображають кожне з на два з чотирьох рівнів, відображення другого декількох кодових слів на множину антен. кодового слова на два з чотирьох рівнів, що зали17. Спосіб за п. 16, в якому відображення кожного шилися, і відображення чотирьох рівнів на чотири з декількох кодових слів містить циклічне відобравіртуальних антени. ження кожного кодового слова на декілька антен 28. Пристрій для безпровідного зв'язку, який місна декількох піднесучих. тить: засіб для обробки множини пакетів даних 18. Спосіб за п. 16, в якому декілька кодових слів для формування множини кодових слів для перемістять перше і друге кодові слова, і в якому відодачі з множини антен, причому кількість кодових браження кожного з декількох кодових слів містить слів менша кількості антен, засіб для відображенвідображення першого кодового слова на три ання кожного з множини кодових слів на множину тени і на одну антену на кожній з декількох піднеантен. сучих і відображення другого кодового слова на 29. Пристрій за п. 28, в якому засіб для відобратри антени і на дві антени на кожній з декількох ження кожного з декількох кодових слів містить піднесучих. засіб для циклічного відображення кожного кодо19. Спосіб за п. 16, в якому декілька кодових слів вого слова на декілька антен на декількох піднесумістять перше і друге кодові слова, і в якому відочих. браження кожного з декількох кодових слів містить 30. Пристрій за п. 28, в якому декілька кодових відображення першого кодового слова на чотири слів містять перше і друге кодові слова, і в якому антени і дві антени на кожній з декількох піднесузасіб для відображення кожного з декількох кодочих, і відображення другого кодового слова на чових слів містить засіб для відображення першого тири антени і дві антени на кожній з декількох підкодового слова на три антени і на одну антену на несучих. кожній з декількох піднесучих, і засіб для відобра20. Спосіб за п. 16, в якому множина антен відпоження другого кодового слова на три антени і на відає множині віртуальних антен, сформованих на дві антени на кожній з декількох піднесучих. основі матриці попереднього кодування. 31. Пристрій за п. 28, в якому декілька кодових 21. Спосіб за п. 20, в якому відображення кожного слів містять перше і друге кодові слова, і в якому з множини кодових слів містить засіб для відображення кожного з декількох кодовідображення кожного з множини кодових слів в вих слів містить засіб для відображення першого щонайменше одному з множини рівнів, і відобракодового слова на чотири антени і на дві антени на ження множини рівнів у множині віртуальних анкожній з декількох піднесучих, і засіб для відобратен. ження другого кодового слова на чотири антени і 22. Спосіб за п. 21, в якому відображення множини на дві антени на кожній з декількох піднесучих. рівнів містить відображення кожного з рівнів в усіх 32. Пристрій за п. 28, в якому декілька кодових з множини віртуальних антен. слів містять перше і друге кодові слова, і декілька 23. Спосіб за п. 21, який також містить: розділення антен містять три віртуальні антени, сформовані на частини кожного кодового слова, відображеного на основі матриці попереднього кодування, і в на щонайменше двох рівнях таким чином, щоб якому засіб для відображення кожного з декількох однакові частини кодового слова відображувались кодових слів містить засіб для відображення перна кожному з щонайменше двох рівнів. шого кодового слова на один з трьох рівнів, засіб 24. Спосіб за п. 16, в якому множина кодових слів для відображення другого кодового слова на два з містить перше і друге кодові слова, і множина ан 5 94486 6 трьох рівнів, що залишилися, і засіб для відобрадля другого кодового слова від трьох віртуальних ження трьох рівнів на три віртуальні антени. антен і від двох віртуальних антен на кожній з де33. Пристрій за п. 28, в якому декілька кодових кількох піднесучих. слів містять перше і друге кодові слова, і декілька 40. Пристрій за п. 35, в якому передача МІМО два антен містять чотири віртуальні антени, сформокодових слова, відправлені через чотири віртуальвані на основі матриці попереднього кодування, і в ні антени, сформовані на основі матриці попередякому засіб для відображення кожного з декількох нього кодування, і в якому щонайменше один прокодових слів містить засіб для відображення перцесор сконфігурований з можливістю виконувати шого кодового слова на два з чотирьох рівнів, зазворотне відображення для кожного кодового слосіб для відображення другого кодового слова на ва від чотирьох віртуальних антен і від двох віртудва з чотирьох рівнів, що залишилися, і засіб для альних антен на кожній з декількох піднесучих. відображення чотирьох рівнів на чотири віртуальні 41. Пристрій за п. 35, в якому щонайменше один антени. процесор сконфігурований з можливістю викону34. Машиночитаний носій, який містить команди, вати виявлення МІМО над декількома прийнятими які при їх виконанні машиною змушують машину потоками символів для одержання декількох вияввиконувати операції, на яких: обробляють множину лених потоків символів для декількох антен, викопакетів даних для формування множини кодових нувати зворотне відображення декількох виявлеслів для передачі з множини антен, причому кільних потоків символів для одержання декількох кість кодових слів менша кількості антен; і відопідданих зворотному відображенню потоків симбражають кожне з множини кодових слів на мноволів для декількох кодових слів і декодувати кожжину антен. ний підданий зворотному відображенню потік сим35. Пристрій для безпровідного зв'язку, який місволів для одержання декодованого пакета даних тить: щонайменше один процесор, сконфігуровадля одного кодового слова. ний з можливістю приймати передачу з множин42. Пристрій за п. 35, в якому декілька антен відним входом і множинним виходом (МІМО), що повідають декільком віртуальним антенам, і в якомістить множину кодових слів, відправлених через му щонайменше один процесор виконаний з можмножину антен, кожне кодове слово сформоване ливістю виконувати виявлення МІМО над на основі різних пакетів даних і відображене на декількома прийнятими потоками символів для множину антен, і кількість кодових слів менша кіодержання декількох виявлених потоків символів лькості антен, виконувати зворотне відображення для декількох віртуальних антен, виконувати зводля кожного кодового слова від множини антен і ротне відображення декількох виявлених потоків декодувати кожне піддане зворотному відобрасимволів для одержання декількох перших піддаженню кодове слово; і пам'ять, з'єднану щонаймених зворотному відображенню потоків символів нше з одним процесором. для декількох рівнів, виконувати зворотне відо36. Пристрій за п. 35, в якому передача МІМО місбраження декількох перших підданих зворотному тить перше і друге кодові слова, відправлені по відображенню потоків символів для одержання першому і другому рівнях, при цьому щонайменше декількох других підданих зворотному відобраодин процесор виконаний з можливістю виконання женню потоків символів для декількох кодових слів зворотного відображення першого кодового слова і декодувати кожний другий підданий зворотному з першого рівня і для виконання зворотного відовідображенню потік символів для одержання дебраження другого кодового слова з другого рівня. кодованого пакета даних для одного кодового 37. Пристрій за п. 35, в якому передача МІМО місслова. тить перше і друге кодові слова, відправлені по 43. Спосіб безпровідного зв'язку, який містить етапершому, другому і третьому рівнях, при цьому пи, на яких: приймають передачу з множинним щонайменше один процесор виконаний з можливівходом і множинним виходом (МІМО), що містить стю виконання зворотного відображення першого декілька кодових слів, відправлених через множикодового слова з першого рівня і для виконання ну антен, кожне кодове слово сформоване на осзворотного відображення другого кодового слова з нові різних пакетів даних і відображене на множині другого і третього рівнів. антен, і кількість кодових слів менша кількості ан38. Пристрій за п. 35, в якому передача МІМО містен; виконують зворотне відображення для кожнотить перше і друге кодові слова, відправлені по го кодового слова від декількох антен; і декодують першому, другому, третьому і четвертому рівнях, кожне піддане зворотному відображенню кодове при цьому щонайменше один процесор виконаний слово. з можливістю виконання зворотного відображення 44. Спосіб за п. 43, в якому передача МІМО міспершого кодового слова з першого і другого рівнів тить перше і друге кодові слова, відправлені по і для виконання зворотного відображення другого першому і другому рівнях, при цьому виконання кодового слова з третього і четвертого рівнів. зворотного відображення містить: виконання зво39. Пристрій за п. 35, в якому передача МІМО місротного відображення першого кодового слова з тить перше і друге кодові слова, відправлені через першого рівня, і виконання зворотного відобратри віртуальні антени, сформовані на основі матження другого кодового слова з другого рівня. риці попереднього кодування, і в якому щонайме45. Спосіб за п. 43, в якому передача МІМО міснше один процесор виконаний з можливістю викотить перше і друге кодові слова, відправлені по нувати зворотне відображення для першого першому, другому і третьому рівнях, при цьому кодового слова від трьох віртуальних антен і від виконання зворотного відображення містить: викооднієї віртуальної антени на кожній з декількох нання зворотного відображення першого кодового піднесучих і виконувати зворотне відображення слова з першого рівня, і виконання зворотного 7 94486 8 відображення другого кодового слова з другого і ва від трьох віртуальних антен і від однієї віртуатретього рівнів. льної антени на кожній з декількох піднесучих, і 46. Спосіб за п. 43, в якому передача МІМО місвиконання зворотного відображення для другого тить перше і друге кодові слова, відправлені по кодового слова від трьох віртуальних антен і від першому, другому, третьому і четвертому рівнях, двох віртуальних антен на кожній з декількох підпри цьому виконання зворотного відображення несучих. містить: виконання зворотного відображення пер48. Спосіб за п. 43, в якому передача МІМО місшого кодового слова з першого і другого рівнів, і тить перше і друге кодові слова, відправлені через виконання зворотного відображення другого кодочотири віртуальні антени, сформовані на основі вого слова з третього і четвертого рівнів. матриці попереднього кодування, і в якому вико47. Спосіб за п. 43, в якому передача МІМО міснання зворотного відображення містить виконання тить перше і друге кодові слова, відправлені через зворотного відображення для кожного кодового три віртуальні антени, сформовані на основі матслова від чотирьох віртуальних антен і від двох риці попереднього кодування, і в якому виконання віртуальних антен на кожній з декількох піднесузворотного відображення містить виконання звочих. ротного відображення для першого кодового сло За даною заявкою заявляється пріоритет за датою подачі попередньої заявки на патент США № 60/864581, озаглавленої «СПОСІБ ТА ПРИСТРІЙ ДЛЯ ЕФЕКТИВНИХ ОПЕРАЦІЙ ПЕРЕСТАНОВКИ РІВНІВ У СИСТЕМАХ БЕЗПРОВІДНОГО ЗВ'ЯЗКУ ΜΙΜΟ», зареєстрованої 6 листопада 2006 року, переуступленої заявнику даної заявки і включеної тут за посиланням. Галузь техніки, якої належить винахід Даний винахід стосується зв'язку взагалі і, зокрема, методик передачі даних в системі безпровідного зв'язку. Рівень техніки Системи безпровідного зв'язку широко застосовуються для забезпечення різних служб зв'язку, таких як передача голосу, передача відео, передача пакетних даних, обмін повідомленнями, широкомовлення тощо. Ці безпровідні системи можуть бути системами множинного доступу, здатними підтримувати декілька користувачів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) і системи множинного доступу з частотним розділенням каналів з однією несучою (SC-FDMA). Система безпровідного зв'язку може підтримувати передачу даних з множинним входом і множинним виходом (ΜΙΜΟ) передачі. У системі ΜΙΜΟ станція передавача може використовувати декілька (Т) передавальних антен для передачі даних на станцію приймача, забезпечену декількома (R) приймальними антенами. Декілька передавальних і приймальних антен формують канал ΜΙΜΟ, який може використовуватися для збільшення пропускної здатності і/або поліпшення надійності. Наприклад, станція передавача може передавати до Τ потоків даних одночасно з Τ передавальних антен, щоб збільшити пропускну здатність. Як альтернатива, станція передавача може передавати єдиний потік даних з усіх Τ передавальних антен, щоб поліпшити надійність. У будь-якому випадку бажа но відправляти передачу ΜΙΜΟ таким чином, щоб досягнути хорошої продуктивності і зменшити кількість інформації зворотного зв'язку для підтримування передачі ΜΙΜΟ. Суть винаходу Тут описуються методики підтримання передачі ΜΙΜΟ з перестановкою рівнів. За допомогою перестановки рівнів кодове слово може бути відображене на всі антени, що використовуються для передачі ΜΙΜΟ, і потім воно може виявляти середнє відношення сигналу до шуму і перешкоди (SINR) для всіх антен. У загальному випадку антена може бути віртуальною антеною, сформованою за допомогою матриці попереднього кодування, фізичною антеною, антенною решіткою тощо. Кількість антен, які використовуються для передачі ΜΙΜΟ, може називатися рангом. В одному аспекті винаходу декілька кодових слів можуть бути формовані для передачі з декількох антен для передачі ΜΙΜΟ, причому кількість кодових слів менше, ніж кількості антен. Кожне кодове слово може бути відображене на декілька антен, наприклад, однорідно з тим, щоб рівна частина кодового слова відображалася на кожну антену. Наприклад, кожне кодове слово може бути циклічно відображене на декілька антен на декількох піднесучих. В одному прикладі можуть бути сформовані два кодових слова. Для рангу 3 перше кодове слово може бути відображене на одну антену на кожній піднесучій, і друге кодове слово може бути відображене на дві антени на кожній піднесучій. Для рангу 4 кожне кодове слово може бути відображене на дві антени на кожній піднесучій. В одному прикладі кожне кодове слово може бути відображене щонайменше на один з декількох рівнів. Декілька рівнів потім можуть бути відображені на декілька антен. Наприклад, кожний рівень може бути циклічно відображений на декілька антен на декількох піднесучих. В іншому аспекті винаходу може бути визначений базовий індикатор якості каналу (CQI), який показує середню якість сигналу (наприклад, середнє відношення сигналу до шуму і перешкоди (SINR)) для декількох антен, що використовуються для передачі ΜΙΜΟ. Також може бути визначений різницевий індикатор CQI, який показує поліпшення відносно середньої якості сигналу для передачі 9 94486 10 ΜΙΜΟ. Для користувацького обладнання, яке може Фіг. 11 показує процес відправлення передачі виконувати послідовне заглушення перешкод ΜΙΜΟ. (SIC), різницевий індикатор CQI може вказати поФіг. 12 показує пристрій для відправлення пеліпшення якості сигналу для другого кодового слоредачі ΜΙΜΟ. ва після заглушення перешкод від першого кодоФіг. 13 показує процес прийому передачі вого слова. Для користувацького обладнання (UE), ΜΙΜΟ. яке не може виконувати послідовне заглушення Фіг. 14 показує пристрій для прийому передачі перешкод (SIC), а також для користувацького обΜΙΜΟ. ладнання, яке може виконувати послідовне заглуФіг. 15 показує процес визначення індикатора шення перешкод (SIC), коли ранг дорівнює 1 або CQI. відправляється тільки одне кодове слово, різницеФіг. 16 показує пристрій для визначення індивий індикатор CQI може бути встановленим рівним катора CQI. нульовому значенню, або кількість зворотного Фіг. 17 показує процес виконання вибору ранзв'язку може бути зменшена, або інформація погу. переднього кодування і/або інша інформація може Фіг. 18 показує пристрій для виконання вибору бути відправлена з використанням бітів, що звирангу. чайно використовуються для різницевого індикаДокладний опис тора CQI. Описані тут методики можуть використовуваВ ще одному аспекті вибір порядку передачі тися для різних систем безпровідного зв'язку, таможе бути виконаний за допомогою різних штрафких як системи CDMA, TDMA, FDMA, OFDMA, SCних коефіцієнтів для різних порядків передачі. КоFDMA та інші. Терміни «система» та «мережа» жний порядок передачі може відповідати окремочасто використовуються взаємозамінно. Система му рангу або окремій кількості кодових слів для CDMA може реалізувати безпровідну технологію, передачі ΜΙΜΟ. Значення показника продуктивнотаку як універсальний наземний безпровідний доссті для декількох порядків передачі можуть бути туп (UTRA), cdma2000 тощо. Технологія UTRA визначені з використанням штрафного коефіцієнта включає в себе широкосмуговий доступ CDMA (Wдля кожного порядку передачі. Більш високим поCDMA) та інші варіанти технології CDMA. Технолорядкам передачі можуть відповідати більш високі гія cdma2000 охоплює стандарти IS-2000, IS-95 та штрафні коефіцієнти, які потім можуть віддавати IS-856. Система TDMA може реалізувати безпроперевагу вибору більш низького порядку передачі, відну технологію, таку як глобальна система мобіщо має потенційно менше втрат реалізації. Поряльного зв'язку (GSM). Система OFDMA може реадок передачі для передачі ΜΙΜΟ може бути виблізувати безпровідну технологію, таку як раний на основі значення показника продуктивностехнологія Evolved UTRA (E-UTRA), технологія ті для декількох порядків передачі. В одному Ultra Mobile Broadband (UMB), стандарти IEEE прикладі кожний порядок передачі відповідає 802.11 (технологія Wi-Fi), IEEE 802.16 (технологія окремому рангу, і значення показника продуктивWiMAX), IEEE 802.20, технологія Flash-OFDM® ності можуть бути визначені для декількох гіпотез тощо. Технології UTRA, E-UTRA і GSM є частиною для декількох рангів, причому кожна гіпотеза відуніверсальної системи мобільного зв'язку (UMTS). повідає окремому набору щонайменше з однієї Технологія 3GPP LTE (Long Term Evolution) являє антени. Ранг і набір щонайменше з однієї антени, собою майбутній випуск технології UMTS, який які відповідають гіпотезі з найбільшим значенням використовує технологію E-UTRA і використовує показника продуктивності, можуть бути вибрані OFDMA на низхідній лінії зв'язку і SC-FDMA на для використання для передачі ΜΙΜΟ. висхідній лінії зв'язку. Технології UTRA, E-UTRA, Різні аспекти і відмітні особливості винаходу GSM, UMTS та LTE описані в документах органіописуються далі з додатковими подробицями. зації, яка називається «Проект партнерства із Короткий опис креслень створення мереж третього покоління» (3GPP). Фіг. 1 показує систему безпровідного зв'язку з Технології cdma2000 та UMB описані в документах множинним доступом. організації, яка називається «Проект-2 партнерстФіг. 2 показує блок-схему вузла В і користувава із створення мереж третього покоління» цького обладнання (UE). (3GPP2). Ці різні технології і стандарти безпровідФіг. 3 показує вибір рангу з чотирма віртуального зв'язку відомі в галузі техніки. ними антенами. Фіг. 1 показує систему 100 безпровідного зв'яФіг. 4 показує селектор рангу. зку множинного доступу з декількома вузлами В Фіг. 5А та 5В показують передачі без переста110. Вузол В може являти собою стаціонарну становки рівнів і з ним. нцію, що використовується для взаємодії з корисФіг. 6A-6F показують передачі одного або двох тувацьким обладнанням і також може називатися кодових слів з різними рангами. розвиненим вузлом В (eNB), базовою станцією, Фіг. 7А-7С показують різні схеми звіту індикаточкою доступу тощо. Кожний вузол В 110 забезтора CQI. печує охоплення зв'язку для конкретної географічФіг. 8 показує процесор даних передачі (ТХ) і ної зони. Користувацьке обладнання 120 може процесор ΜΙΜΟ передачі. бути таке, що розосереджене по всій системі, і Фіг. 9 показує процесор ΜΙΜΟ прийому (RX) і кожне користувацьке обладнання може бути стаціпроцесор даних прийому. онарним або мобільним. Користувацьке обладФіг. 10 показує інший процесор ΜΙΜΟ прийому нання також може називатися мобільною станці(RX) і процесор даних прийому. єю, терміналом, терміналом доступу, абонентською установкою, станцією тощо. Корис 11 94486 12 тувацьке обладнання може являти собою стільнизниженням частоти і перетворювати в цифрову ковий телефон, кишеньковий комп'ютер (PDA), форму) свій прийнятий сигнал для одержання відбезпровідний модем, пристрій безпровідного зв'язліків і може додатково обробляти відліки (наприку, кишеньковий пристрій, переносний комп'ютер, клад, для мультиплексування OFDM тощо) для безпровідний телефон тощо. Користувацьке облаодержання прийнятих символів. Кожний демодуднання може взаємодіяти з вузлом В через перелятор 254 може видавати прийняті символи даних дачу по низхідній лінії зв'язку і по висхідній лінії процесору 260 ΜΙΜΟ прийому і видавати прийняті зв'язку. Низхідною лінією зв'язку (або прямою лініконтрольні символи процесору 294 каналу. Процеєю зв'язку) називається лінія зв'язку від вузлів В до сор 294 каналу може оцінювати характеристику користувацького обладнання, і висхідною лінією безпровідного каналу від вузла В 110 до користузв'язку (або зворотною лінією зв'язку) називається вацького обладнання 120 на основі прийнятих конлінія зв'язку від користувацького обладнання до трольних символів і видавати оцінки каналу провузлів В. цесору 260 ΜΙΜΟ прийому. Процесор 260 ΜΙΜΟ Описані тут методики можуть бути використані прийому може виконувати виявлення ΜΙΜΟ над для передачі ΜΙΜΟ по низхідній лінії зв'язку, а таприйнятими символами даних за допомогою оцікож по висхідній лінії зв'язку. Для розуміння велика нок каналу і видавати виявлені символи, які є оцінчастина опису нижче призначена для передачі ками переданих символів даних. Процесор 270 ΜΙΜΟ по низхідній лінії зв'язку. даних прийому може обробляти (наприклад, викоФіг. 2 показує блок-схему структури вузла В нувати обернене символьне перетворення і деко110 і користувацького обладнання 120, які є одним дування) виявлені символи і видавати декодовані з вузлів В та одним з екземплярів користувацького дані приймачу 272 даних. обладнання, показаних на фіг. 1. Вузол В 110 заКористувацьке обладнання 120 може оцінити безпечений декількома (Т) антенами 234a-234t. умови каналу і визначити інформацію про стан Користувацьке обладнання 120 забезпечене декіканалу, яка може містити різні типи інформації, як лькома (R) антенами 252а-252r. Кожна з антен 234 описано нижче. Інформація про стан каналу і дані та 254 може бути фізичною антеною або антенною з джерела 278 даних можуть бути оброблені (нарешіткою. приклад, закодовані і перетворені в символи) за У вузлі В 110 процесор 220 даних передачі допомогою процесора 280 даних передачі, просможе приймати дані з джерела 212 даних, обробторово оброблені процесором 282 ΜΙΜΟ передачі ляти (наприклад, кодувати і перетворювати в симі додатково оброблені модуляторами 254а-254r воли) дані на основі однієї або більше схем модудля формування R сигналів висхідної лінії зв'язку, ляції і кодування та видавати символи даних. які можуть бути передані через антени 252а-252r. Термін «символ даних», що використовується тут, У вузлі В 110 R сигналів висхідної лінії зв'язку від являє собою символ для даних, «контрольний сикористувацького обладнання 120 можуть бути мвол» являє собою символ для контрольного сигприйняті антенами 234a-234t, оброблені демодуналу, і звичайно символ є комплексним значенням. ляторами 232a-232t, просторово оброблені процеДані і контрольні символи можуть являти собою сором 236 ΜΙΜΟ прийому і додатково оброблені символи модуляції із схеми модуляції, наприклад, (наприклад, піддані оберненому символьному пефазової маніпуляції (PSK) або квадратурної ампліретворенню і декодовані) процесором 238 даних тудної модуляції (QAM). Контрольний сигнал являє прийому для відновлення інформації про стан касобою дані, які апріорно відомі і вузлу В, і користуналу і даних, відправлених користувацьким облавацькому обладнанню. Процесор 230 ΜΙΜΟ переднанням 120. Відновлені дані можуть бути преддачі може виконувати просторову обробку даних і ставлені в приймач 239 даних і інформація про контрольних символів на основі прямого відобрастан відновленого каналу може бути представлена ження ΜΙΜΟ або попереднього кодуванв контролер/процесор 240. Контролер/процесор ня/формування діаграми спрямованості, як описа240 може керувати передачею даних від користуно нижче. Процесор 230 ΜΙΜΟ передачі може вацького обладнання 120 і до нього на основі привидавати Τ вихідних потоків символів Τ модулятойнятої інформації про стан каналу. рам 232a-232t. Кожний модулятор 232 може оброКонтролери/процесори 240 та 290 можуть кебляти свій вихідний потік символів (наприклад, для рувати роботою вузла В 110 і користувацького мультиплексування OFDM тощо) для одержання обладнання 120, відповідно. Блоки 242 та 292 павихідного потоку елементарних сигналів. Кожний м'яті можуть зберігати дані і програмні коди для модулятор 232 може додатково обробляти (напривузла В 110 і користувацького обладнання 120, клад, перетворювати в аналогову форму, фільтрувідповідно. Планувальник 244 може вибрати обвати, посилювати і перетворити з підвищенням ладнання користувача 120 і/або інші екземпляри частоти) свій вихідний потік елементарних сигнакористувацького обладнання для передачі даних лів і формувати сигнал низхідної лінії зв'язку. Τ по низхідній лінії зв'язку і/або висхідній лінії зв'язку сигналів низхідної лінії зв'язку від модуляторів на основі інформації про стан каналу, прийнятої 232a-232t можуть бути передані через антени від усіх екземплярів користувацького обладнання. 234a-234t, відповідно. Вузол В 110 може передати один або більше У користувацькому обладнанні 120 R антен символів даних одночасно від Τ передавальних 252а-252r можуть приймати Τ сигналів низхідної антен на кожній піднесучій в кожний період символінії зв'язку, і кожна антена 252 може видавати лу. Декілька (К) піднесучих можуть бути доступні прийнятий сигнал відповідному демодулятору 254. для передачі і можуть бути одержані за допомогою Кожний демодулятор 254 може обробляти (напримультиплексування OFDM або мультиплексування клад, фільтрувати, посилювати, перетворювати із з частотним розділенням з однією несучою (SC 13 94486 14 FDM). Вузол В 110 може передавати символи даРобочі характеристики кожної гіпотези можуть них з використанням різних схем передачі. бути визначені за допомогою первинного рівномірВ одному прикладі вузол В 110 може обробляного розподілу загальної кількості потужності пети символи даних для піднесучої k таким чином: редачі Ptotal по всіх віртуальних антенах для цієї x(k)=UP(k)s(k), Рівняння (1) гіпотези. Робочі характеристики можуть бути кільде s(k)=[s1(k) s2(k)...sM(k)] є вектором розмірнокісно визначені за допомогою такого показника, як середнє відношення сигналу до шуму і перешкоди сті М1, який містить Μ символів даних, які повинні (SINR), загальна пропускна здатність, повна пробути відправлені на Μ рівнях на піднесучій k в пускна здатність тощо. Значення показника може один період символу, бути визначене для кожної з цих 15 гіпотез. Може Р(k) є матрицею перестановки рівнів розмірбути виявлена гіпотеза з найбільшим значенням ності ΤΜ для піднесучої k, показника, і набір віртуальних антен для цієї гіпоU=[u1 u2...uT] є матрицею попереднього кодутези може бути вибраний для використання. вання розмірності ΤΤ, T У загальному випадку вибір рангу може залеx(k)=[x1(k) x2(k)...xT(k)] є вектором розмірності жати від матриць попереднього кодування, достуΤ1, який містить Τ вихідних символів для Τ перепних для використання, і способу, яким можуть давальних антен на піднесучій k в один період використовуватися матриці попереднього кодусимволу, і T вання. Наприклад, доступним для використання « » означає транспонування. може бути набір матриць попереднього кодування, Рівняння (1) задане для однієї піднесучої k. і будь-який один або більше стовпців у заданій Така сама обробка може бути виконана для кожної матриці попереднього кодування можуть бути випіднесучої, що використовується для передачі. брані для використання. У цьому випадку значенМатриця U попереднього кодування викорисня показника можуть бути визначені для всіх гіпотовується для формування Τ віртуальних антен за тез для кожної матриці попереднього кодування. допомогою Τ передавальних антен. Кожна віртуаТоді можуть бути вибрані для використання матльна антена формується за допомогою одного риці попереднього кодування і набір віртуальних стовпця матриці U. Символ даних може бути помантен з найбільшим значенням показника. Як інножений на один стовпець матриці U і потім може ший приклад набір матриць попереднього кодубути відправлений по одній віртуальній антені і вання з різною кількістю стовпців може бути досвсім Τ передавальним антенам. Матриця U може тупним для використання, і одна матриця являти собою матрицю дискретного перетворення попереднього кодування може бути вибрана для Фур'є (DFT) або деяку іншу ортонормальну матривикористання. У цьому випадку є одна гіпотеза цю, що має ортогональні стовпці і одиничну потудля кожної матриці попереднього кодування, знажність для кожного стовпця. Матриця U також мочення показника може бути визначене для кожної же бути вибрана з набору матриць попереднього матриці попереднього кодування, і матриця попекодування. реднього кодування з найбільшим значенням поМатриця Р(k) перестановки рівнів відображає казника може бути вибрана для використання. У Μ рівнів на Μ віртуальних антен, які можуть бути загальному випадку будь-яка кількість матриць вибрані з Τ доступних віртуальних антен. Матриця попереднього кодування може бути доступна для Р(k) може бути визначена на основі відображення використання, і кожна матриця попереднього корівня на віртуальну антену, вибраному для викодування може мати будь-яку кількість гіпотез. У ристання, як описано нижче. У загальному випадку будь-якому випадку кількість вибраних віртуальних для К піднесучих можуть використовуватися однаантен називається рангом передачі системи кові або різні матриці перестановки. ΜΙΜΟ. Для прикладу, показаного у рівнянні (1), вузол Ранг передачі ΜΙΜΟ може бути вибраний на В 110 може мати Τ віртуальних антен, а не Τ фізиоснові гіпотези з найбільшим значенням показничних антен. Τ віртуальних антен можуть відповідака, наприклад, з найбільш високою сумарною проти різним відношенням сигналу до шуму і перешпускною здатністю. Значення показника для кожної коди (SINR). Може бути виконаний вибір рангу для гіпотези може бути обчислене на основі припувизначення Μ найкращих віртуальних антен для щення, що дані можуть бути відправлені незалежвикористання для передачі даних, де в загальному но з кожної віртуальної антени. Однак в системі, випадку 1МТ. що застосовується на практиці, більш високий ранг Фіг. 3 показує приклад вибору рангу для виможе бути пов'язаний з більш високими втратами значення Μ найкращих віртуальних антен v1-vM для реалізації, ніж більш низький ранг. Наприклад, для використання для передачі даних. У прикладі, декілька кодових слів можуть бути відправлені показаному на фіг. 3, Т=4, і доступні чотири віртупаралельно за допомогою гібридного автоматичальних антени. У загальній складності можуть бути ного запиту на повторну передачу (HARQ) для оцінені 15 гіпотез, з яких чотири гіпотези 1-4 призрангу 2 або вище, різна кількість повторних переначені для однієї віртуальної антени, шість гіпотез дач може використовуватися для цих кодових слів, 5-10 призначені для двох віртуальних антен, чотиі можуть бути проміжки в передачі на одному або ри гіпотези 11-14 призначені для трьох віртуальбільше рівнях при очікуванні закінчення останньоних антен, і одна гіпотеза 15 призначена для чотиго кодового слова, з тим щоб наступний набір корьох віртуальних антен. Набір віртуальних антен дових слів міг бути відправлений вирівняним за для кожної гіпотези показаний на фіг. 3. Напричасом. Як інший приклад виявлення ΜΙΜΟ для клад, гіпотеза 2 призначена для однієї віртуальної більш високого рангу може бути більш схильним антени 2 (ν1=2), гіпотеза 6 призначена для двох до втрат через неточні оцінки каналу. віртуальних антен 1 та 3 (v1=1 та v2=3) тощо. 15 94486 16 В аспекті винаходу вибір рангу може бути виметодики виявлення ΜΙΜΟ, що використовується конаний таким чином, щоб врахувати залежні від користувацьким обладнанням 120, і потужності рангу втрати реалізації. Більш високий ранг може передачі, виділеної для піднесучої k віртуальної бути пов'язаний з більш високими втратами реаліантени v1. Блок 416а відображення пропускної зації, наприклад, внаслідок зазначених вище приздатності може відображати відношення SINR чин. Отже, для вибору рангу можуть використовуv1(k) на пропускну здатність на основі функції ватися штрафні коефіцієнти, які пропорційні рангу, пропускної здатності без обмежень або функції і чим вище ранги для обчислень значень показнипропускної здатності з обмеженнями. Блок 416а ків, тим більше штрафні коефіцієнти. Штрафні коможе підсумовувати пропускні здатності всіх К ефіцієнти можуть бути вибрані так, щоб віддавати піднесучих для віртуальної антени ν1 і видавати перевагу більш низьким рангам, які можуть бути сумарну пропускну здатність Cv1 для віртуальної пов'язані з меншою кількістю втрат реалізації і, антени v1. Сумарна пропускна здатність також моможливо, з меншою кількістю службових накладже бути визначена іншими способами. Наприклад, них витрат. Коли два ранги мають близькі значенвідношення SINR може бути усереднене по всіх ня показників, штрафні коефіцієнти можуть привепіднесучих, і середнє відношення SNR може бути сти до вибору більш високого рангу, тільки якщо відображене на пропускну здатність. У будь-якому різниця між значеннями показників для цих двох випадку блок 418а може коректувати сумарну прорангів більше, ніж компенсація очікуваних більш пускну здатність для віртуальної антени v1 на освисоких втрат реалізації для більш високого рангу. нові штрафного коефіцієнта PFR1 для рангу 1 і виОчікувані втрати реалізації для кожного рангу модавати скоректовану пропускну здатність Cadj,v1 жуть бути оцінені через комп'ютерне моделювандля віртуальної антени v1. Обробка може бути ня, емпіричні вимірювання тощо. Потім може бути повторена для кожної з чотирьох гіпотез для v1 - 1, встановлений штрафний коефіцієнт для кожного 2, З, 4, які відповідають вибору віртуальної антени рангу на основі очікуваних втрат реалізації для 1, 2, 3 або 4, відповідно. цього рангу. В одному прикладі різні штрафні коеСекція 410b обробки для рангу 2 може визнафіцієнти для різних рангів можуть бути вибрані чати сумарну пропускну здатність Cv12 для кожної з незалежно. В іншому прикладі штрафні коефіцієншести гіпотез з двома віртуальними антенами. ти для різних рангів можуть лінійно збільшуватися Блок 418b може коректувати сумарну пропускну на визначене зміщення PFOS і можуть бути обчисздатність для кожної гіпотези на основі штрафного лені як PFRm=(m-1)PFOS, де PFRm - штрафний коекоефіцієнта PFR2 для рангу 2. Секція 410с обробки фіцієнт для рангу т. В загальному випадку штрафдля рангу 3 може визначати сумарну пропускну ні коефіцієнти для різних рангів можуть бути здатність Сv123 для кожної з чотирьох гіпотез з трьома віртуальними антенами. Блок 418с може задані як PFR11. ження способом, що є комплементарним по відУ секції 820а обробки кодер 822а може законошенню до відображення, виконаного перетводувати свій блок даних відповідно до схеми кодурювачем 834 рівнів, показаним на фіг. 8, і видати вання і видати кодове слово 1. Схема кодування Μ підданих оберненому відображенню потоків симоже включати в себе згортковий код, турбо-код, мволів для Μ рівнів. Обернений перетворювач 914 код перевірки на парність низької щільності кодових слів може виконати обернене відобра(LDPC), код циклічного контролю надмірності ження над Μ потоками символів для Μ рівнів і ви(CRC), блоковий код тощо або їх комбінацію. Кодати Μ підданих оберненому перетворенню потодер 822а також може при необхідності виконувати ків символів для L кодових слів. Обернений перфорацію або повторення для одержання бажаперетворювач 912 рівнів і обернений перетворюної кількості кодових бітів. Скремблер 824а може вач 914 кодових слів також можуть бути об'єднані скремблювати кодові біти від кодера 822а на осв один обернений перетворювач. нові коду скремблювання для кодового слова 1. У прикладі, показаному на фіг. 9, процесор Символьний перетворювач 826а може відобража270а даних прийому включає в себе L секцій 920ати скрембльовані біти від скремблера 824а на ос920l обробки для L кодових слів. Кожна секція 920 нові схеми модуляції і видавати символи даних. обробки може приймати та обробляти один піддаКожна секція 820 обробки, що залишилася, в ний оберненому відображенню потік символів для процесорі 220 даних передачі може аналогічним одного кодового слова і видавати відповідний дечином обробляти свій блок даних і видавати симкодований блок даних. У секції 920а обробки для воли даних для одного кодового слова. Кожна секкодового слова 1 обернений символьний перетвоція 820 обробки може виконувати кодування і морювач 922а може виконувати обернене символьне дуляцію на основі схеми модуляції і кодування відображення над своїм потоком символів, напри(MCS), вибраної для її кодового слова. У загальклад, за допомогою обчислення логарифмічних ному випадку схема модуляції і кодування (MCS) відношень правдоподібності (LLR) для переданих може вказувати схему кодування або кодову швикодових бітів для кодового слова 1 на основі піддкість, схему модуляції, розмір пакета, швидкість даних оберненому відображенню символів і схеми передачі даних і/або інші параметри. модуляції, що використовується для кодового слоУ процесорі 230 ΜΙΜΟ передачі помножувачі ва 1. Дескремблер 924а може дескремблювати 830а-830l можуть приймати символи даних від логарифмічні відношення правдоподібності (LLR) секцій 820а-820l обробки, відповідно, для L кодо 27 94486 28 від оберненого символьного перетворювача 922а R вхідними потоками символів (наприклад, на осна основі коду скремблювання для кодового слова нові методики MMSE) і видавати Μ виявлених по1. Декодер 926а може декодувати дескрембльоватоків символів для Μ вибраних віртуальних антен. ні логарифмічні відношення правдоподібності Блок 1012b оберненого перетворення рівнів і ко(LLR) і видавати декодований блок даних для кодових слів може піддавати оберненому відобрадового слова 1. женню Μ виявлених потоків символів і видавати Кожна секція 920 обробки, що залишилася, в один підданий оберненому відображенню потік процесорі 270а даних прийому може аналогічним символів для кодового слова 2. Секція 1020b обчином обробляти свій підданий оберненому відоробки може виконувати обернене символьне відображенню потік символів і видавати відповідний браження, дескремблювання і декодування над декодований блок даних. Секції 920а-920l обробки підданим оберненому відображенню потоком симможуть видавати L декодованих блоків даних для волів і видавати декодований блок даних для коL кодових слів. Мультиплексор 930 може мультипдового слова 2. лексувати L декодованих блоків даних і видавати Якщо паралельно відправлено більше двох декодовані дані. кодових слів, то кожна стадія після стадії 1 може Фіг. 10 показує блок-схему процесора 260b приймати R вхідних потоків символів з попередΜΙΜΟ прийому і процесора 270b даних прийому, ньої стадії, обробляти вхідні потоки символів таякі являють собою інший зразок процесора 260 ким саме чином, як стадія 1, і видавати декодоваΜΙΜΟ прийому і процесора 270 даних прийому в ний блок даних для кодового слова, що користувацькому обладнанні 120, показаному на відновлюється цією стадією. Якщо кодове слово фіг. 2. Процесори 260b та 270b виконують послідекодоване правильно, то перешкоди внаслідок довне заглушення перешкод (SIC), відновлюють кодового слова можуть бути оцінені і відняті з R одне кодове слово за один раз та оцінюють і завхідних потоків символів для тієї стадії, щоб одерглушують перешкоди на основі кожного відновлежати R вхідних потоків символів для наступної ного кодового слова. стадії. Остання стадія може опустити оцінку і заНа стадії 1 для кодового слова 1, що відновглушення перешкод. люється першим, детектор 1010а ΜΙΜΟ може одеФіг. 11 показує приклад процесу 1100 відправржувати R прийнятих потоків символів від R демолення передачі ΜΙΜΟ. Процес 1100 може бути дуляторів 254а-254r. Детектор 1010а ΜΙΜΟ може виконаний вузлом В, користувацьким обладнанвиконувати виявлення ΜΙΜΟ над R прийнятими ням або деякою іншою станцією передавача. Декіпотоками символів (наприклад, на основі методики лька кодових слів можуть бути формовані для пемінімальної середньоквадратичної помилки редачі з декількох антен для передачі ΜΙΜΟ, (MMSE)) і видавати Μ виявлених потоків символів причому кількість кодових слів менша кількості для Μ вибраних віртуальних антен. Обернений антен (етап 1112). У загальному випадку антена перетворювач 1012а рівнів і кодових слів може може відповідати віртуальній антені, сформованій виконувати обернене відображення над Μ виявлена основі матриці попереднього кодування, фізичними потоками символів і видавати один підданий ній антені тощо. Декілька антен можуть бути вибоберненому відображенню потік символів для корані з множини доступних антен. Кожне з декількох дового слова 1. Секція 1020а обробки може викокодових слів може бути відображене на декілька нувати обернене символьне відображення, деантен (етап 1114). Кожне кодове слово може бути скремблювання і декодування над підданим відображене на декілька антен таким чином, що оберненому відображенню потоком символів і вирівна частина кодового слова відображається на давати декодований блок даних для кодового слокожну з декількох антен. Наприклад, кожне кодове ва 1, як описано вище для секції 920а обробки, слово може бути відображене циклічно на декілька показаної на фіг. 9. антен на декілька піднесучих, наприклад, як покаЯкщо кодове слово 1 декодоване правильно, зано на фіг. 6С або 6Е. то секція 1022а обробки може закодувати, скремВ одному прикладі можуть бути формовані два блювати і піддати символьному перетворенню кодових слова, які містять перше і друге кодові декодований блок даних таким самим чином, як слова. Для рангу 3 перше кодове слово може бути секція 820а обробки у вузлі В 110, показаному на відображене на три антени і на одну антену на фіг. 8, щоб повторно сформувати символи даних кожній піднесучій. Друге кодове слово може бути для кодового слова 1. Процесор 1014а ΜΙΜΟ певідображене на три антени і на дві антени на кожредачі може виконувати просторову обробку над ній піднесучій. Для рангу 4 кожне кодове слово символами даних для кодового слова 1 тим самим може бути відображене на чотири антени і на дві чином, що і процесор 230 ΜΙΜΟ передачі, показаантени на кожній піднесучій. ний на фіг. 8. Блок 1016а оцінки перешкод може В одному прикладі кожне кодове слово може оцінити перешкоди внаслідок кодового слова 1 на бути відображене щонайменше на один з декільоснові відображених символів даних з процесора кох рівнів. Декілька рівнів потім можуть бути відо1014а ΜΙΜΟ передачі та оцінки каналу. Блок 1018а бражені на декілька віртуальних антен, наприклад, віднімання перешкод може відняти оцінені перешза допомогою циклічного відображення кожного коди з R прийнятих потоків символів і видати R рівня на декілька віртуальних антен на декількох вхідних потоків символів для наступної стадії. піднесучих. Можуть бути формовані два кодових На стадії 2 для кодового слова 2, що відновслова, що містять перше і друге кодові слова. Для люється другим, детектор 1010b ΜΙΜΟ може одерангу 3 перше кодове слово може бути відображержувати R вхідних потоків символів від блока не на один з трьох рівнів, друге кодове слово може 1018а на стадії 1, виконувати виявлення ΜΙΜΟ над бути відображене на два з трьох рівнів, що зали 29 94486 30 шилися, і ці три рівні можуть бути відображені на декілька антен, причому кожне кодове слово відотри віртуальних антени. Для рангу 4 кожне кодове бражене на декілька антен, і кількість кодових слів слово може бути відображене на два з чотирьох менша кількості антен (модуль 1412), засіб для рівнів, і ці чотири рівні можуть бути відображені на виконання оберненого відображення для кожного чотири віртуальних антени. кодового слова з декількох антен (модуль 1414) і Фіг. 12 показує приклад пристрою 1200 для візасіб для декодування кожного підданого обернедправлення передачі ΜΙΜΟ. Пристрій 1200 вклюному відображенню кодового слова для одержанчає в себе засіб для формування декількох кодоня відповідного декодованого блока даних (модуль вих слів для передачі з декількох антен для 1416). передачі ΜΙΜΟ, причому кількість кодових слів Фіг. 15 показує приклад процесу 1500 визнаменша кількості антен (модуль 1212), і засіб для чення індикатора CQI. Процес 1500 може бути відображення кожного з декількох кодових слів на виконаний користувацьким обладнанням, вузлом декілька антен (модуль 1214). В тощо. Може бути визначений базовий індикатор Фіг. 13 показує приклад процесу 1300 прийому CQI, який показує середню якість сигналу для депередачі ΜΙΜΟ. Процес 1300 може бути виконаний кількох антен, що використовуються для передачі користувацьким обладнанням, вузлом В або деΜΙΜΟ (етап 1512). Також може бути визначений якою іншою станцією приймача. Передача ΜΙΜΟ, різницевий індикатор CQI, який показує поліпшенщо містить декілька кодових слів, відправлених ня відносно середньої якості сигналу для передачі через декілька антен, може бути прийнята, причоΜΙΜΟ (блок 1514). Базовий індикатор CQI може му кожне кодове слово відображене на декілька містити значення відношення сигналу до шуму і антен, і кількість кодових слів менша кількості анперешкоди (SINR), схему модуляції і кодування, тен (етап 1312). Обернене відображення може формат пакета, транспортний формат, швидкість бути виконане для кожного кодового слова з декіпередачі тощо. Різницевий індикатор CQI може лькох антен (етап 1314). Кожне піддане оберненомістити зміна для базового індикатора CQI. му відображенню кодове слово може бути декодоДля користувацького обладнання з підтримуване для одержання відповідного декодованого ванням послідовного заглушення перешкод (SIC) блока даних (етап 1316). різницевий індикатор CQI може бути визначений В одному прикладі передача ΜΙΜΟ може місна основі використання послідовного заглушення тити перше і друге кодові слова. Для рангу 3 оберперешкод (SIC) для виявлення передачі ΜΙΜΟ. нене відображення може бути виконане (і) для Різницевий індикатор CQI може показувати поліппершого кодового слова з трьох віртуальних антен шення якості сигналу для другого кодового слова і з однієї віртуальної антени на кожній з декількох після заглушення перешкод від першого кодового піднесучих і (іі) для другого кодового слова з трьох слова. Різницевий індикатор CQI може бути вставіртуальних антен і з двох віртуальних антен на новлений рівним нульовому значенню, якщо перекожній піднесучій. Для рангу 4 обернене відобрадача ΜΙΜΟ має ранг 1. Для користувацького облаження може бути виконане для кожного кодового днання без підтримування послідовного слова з чотирьох віртуальних антен і з двох віртузаглушення перешкод (SIC), а також для користуальних антен на кожній піднесучій. вацького обладнання з підтримуванням послідовВиявлення ΜΙΜΟ може бути виконане над деного заглушення перешкод (SIC), коли ранг дорівкількома прийнятими потоками символів для оденює 1, різницевий індикатор CQI може бути ржання декількох виявлених потоків символів для встановлений рівним нульовому значенню, якщо декількох антен. В одному прикладі декілька виявпослідовне заглушення перешкод (SIC) не викорилених потоків символів можуть бути піддані оберстовується для виявлення передачі ΜΙΜΟ, або неному відображенню для одержання декількох якщо ранг дорівнює 1. Попереднє кодування і/або підданих оберненому відображенню потоків симінша інформація також можуть бути відправлені з волів для декількох кодових слів. Кожний підданий використанням бітів, що звичайно використовуоберненому відображенню потік символів потім ються для різницевого індикатора CQI, і можуть може бути декодований для одержання декодовавказувати матрицю попереднього кодування, вибного блока даних для одного кодового слова. В рану з числа декількох матриць попереднього коіншому прикладі декілька виявлених потоків симдування, і/або іншу інформацію. волів можуть бути піддані оберненому відобраВ одному прикладі передача ΜΙΜΟ може місженню для одержання декількох перших підданих тити перше і друге кодові слова. Для рангу 3 базооберненому відображенню потоків символів для вий індикатор CQI може бути визначений на основі декількох рівнів. Декілька перших підданих оберсередньої якості сигналу для трьох віртуальних неному відображенню потоків символів далі може антен. Для рангу 4 базовий індикатор CQI може бути піддано оберненому відображенню для одебути визначений на основі середньої якості сигнаржання декількох других підданих оберненому лу для чотирьох віртуальних антен. Для обох ранвідображенню потоків символів для декількох когів 3 та 4 різницевий індикатор CQI може бути видових слів. Кожний другий підданий оберненому значений на основі поліпшення якості сигналу для відображенню потік символів потім може бути дедругого кодового слова після заглушення перешкодований для одержання декодованого блока код від першого кодового слова. даних для одного кодового слова. Фіг. 16 показує приклад пристрою 1600 для виФіг. 14 показує приклад пристрою 1400 для значення індикатора CQI. Пристрій 1600 включає в прийому передачі МIМO. Пристрій 1400 включає в себе засіб для визначення базового індикатора себе засіб для прийому передачі ΜΙΜΟ, який місCQI, який показує середню якість сигналу для детить декілька кодових слів, відправлених через кількох антен, що використовуються для передачі 31 94486 32 ΜΙΜΟ (модуль 1612), і засіб для визначення різни1. В цьому випадку вибір рангу по суті виконується цевого індикатора CQI, який показує поліпшення з різними штрафними коефіцієнтами для різних по відношенню до середньої якості сигналу для кількостей кодових слів. У загальному випадку, передачі ΜΙΜΟ (модуль 1614). коли кожний порядок передачі відповідає окремоФіг. 17 показує приклад процесу 1700 для виму рангу, будь-яка кількість кодових слів може буконання вибору рангу/кодового слова. Процес ти відправлена для кожного рангу. 1700 може бути виконаний користувацьким обладВ іншому прикладі кожний порядок передачі нанням, вузлом В тощо. Значення показника проможе відповідати окремій кількості кодових слів. У дуктивності для декількох порядків передачі моцьому випадку значення показника продуктивності жуть бути визначені з використанням штрафного може бути визначене для різних кількостей кодокоефіцієнта для кожного порядку передачі, причових слів з використанням будь-якої схеми. Кільму кожний порядок передачі відповідає окремому кість кодових слів з найбільшим значенням показрангу або окремій кількості кодових слів для переника продуктивності може бути вибрана для дачі, і більш високим порядкам передачі відповіпередачі ΜΙΜΟ. У загальному випадку, коли кождають більш високі штрафні коефіцієнти (етап ний порядок передачі відповідає окремій кількості 1712). Порядок передачі для передачі ΜΙΜΟ може кодових слів, будь-який ранг може використовувабути вибраний на основі значень показника продутися для передачі даних, і ранг для використання ктивності для декількох порядків передачі (етап для передачі даних може бути визначений будь1714). яким способом. В одному прикладі кожний порядок передачі Фіг. 18 показує приклад пристрою 1800 для виможе відповідати окремому рангу. У цьому випадконання вибору рангу/кодового слова. Пристрій ку значення показника продуктивності може бути 1800 включає в себе засіб для визначення значень визначена для декількох гіпотез для декількох ранпоказника продуктивності для декількох порядків гів, причому кожній гіпотезі відповідає окремий передачі з використанням штрафного коефіцієнта набір щонайменше з однієї антени, наприклад, як для кожного порядку передачі, причому більш випоказано на фіг. 3. Ранг і набір щонайменше з одсоким порядкам передачі відповідають більш винієї антени, що відповідають гіпотезі з найбільшим сокі штрафні коефіцієнти (модуль 1812), і засіб значенням показника продуктивності, можуть бути для вибору порядку передачі для передачі ΜΙΜΟ вибрані для передачі ΜΙΜΟ. Значення показника на основі значень показника продуктивності для продуктивності для кожної гіпотези може стосувадекількох порядків передачі (модуль 1814). тися сумарної пропускної здатності або деякого Модулі на фіг. 12, 14, 16 та 18 можуть містити іншого показника для набору щонайменше з однієї процесори, електронні пристрої, апаратні приантени для цієї гіпотези. строї, електронні компоненти, логічні схеми, блоки В одному прикладі значення показника продупам'яті тощо або будь-яку їх комбінацію. ктивності може бути визначене для кожної з декіФахівці в галузі техніки зрозуміють, що інфорлькох перших гіпотез для рангу 1 з використанням мація і сигнали можуть бути представлені з викопершого штрафного коефіцієнта. Кожна перша ристанням будь-яких з множини різних технологій і гіпотеза може відповідати окремій антені серед методик. Наприклад, дані, команди, інформація, декількох антен. Перший штрафний коефіцієнт сигнали, біти, символи та елементарні сигнали, які може дорівнювати або не дорівнювати нулю. Знаможуть згадуватися у викладеному вище описі, чення показника продуктивності може бути визнаможуть бути представлені напругами, струмами, чене для кожної з декількох других гіпотез для електромагнітними хвилями, магнітними полями рангу 2 з використанням другого штрафного коеабо частинками, оптичними полями або частинкафіцієнта. Кожна друга гіпотеза може відповідати ми або будь-якою їх комбінацією. окремій парі антен. Другий штрафний коефіцієнт Фахівці також зрозуміють, що різні ілюстративможе дорівнювати першому штрафному коефіцієні логічні блоки, модулі, схеми та етапи алгоритнту або бути більше нього. Значення показника мів, описані тут в зв'язку з розкриттям, можуть бупродуктивності може бути визначене для кожної з ти реалізовані як електронне апаратне декількох третіх гіпотез для рангу 3 з використанобладнання, програмне забезпечення або їх комням третього штрафного коефіцієнта. Кожна третя бінація. Щоб чітко проілюструвати цю взаємозагіпотеза може відповідати окремому набору з мінність апаратного обладнання і програмного трьох антен. Третій штрафний коефіцієнт може забезпечення, різні ілюстративні компоненти, блодорівнювати другому штрафному коефіцієнту або ки, модулі, схеми та етапи були описані вище в бути більше нього. Значення показника продуктивзагальних рисах в термінах їх функціональних моності може бути визначене для четвертої гіпотези жливостей. Чи реалізовані такі функціональні модля рангу 4 з використанням четвертого штрафножливості як апаратне обладнання або програмне го коефіцієнта. Четверта гіпотеза може відповідати забезпечення, залежить від конкретного додатку і набору з чотирьох антен. Четвертий штрафний конструктивних обмежень, що накладаються на коефіцієнт може дорівнювати третьому штрафносистему в цілому. Фахівці можуть реалізувати опиму коефіцієнту або бути більше нього. Для зразка, сані функціональні можливості різними способами показаного в таблиці 1, одне кодове слово відпрадля кожного конкретного додатку, але такі реалівляють для рангу 1 і два кодових слова відправзації не повинні розглядатися як такі, що викликаляють для рангу 2, 3 або 4. Другий, третій і четвеють відхід від обсягу даного розкриття. ртий штрафні коефіцієнти для рангів 2, 3 та 4 Різні ілюстративні логічні блоки, модулі і схеможуть дорівнювати один одному і можуть бути ми, описані тут в зв'язку з розкриттям, можуть бути більше першого штрафного коефіцієнта для рангу реалізовані або виконані за допомогою процесора 33 94486 34 загального призначення, процесора цифрових зчитування (CD-ROM) або інший накопичувач на сигналів (DSP), спеціалізованої інтегральної схеоптичному диску, накопичувач на магнітному диску ми, програмованої вентильної матриці (FPGA) або або інші магнітні запам'ятовуючі пристрої або іншого програмованого логічного пристрою, схеми будь-який інший носій, який може використовувана дискретних компонентах або транзисторної тися для перенесення або зберігання бажаного логічної схеми, окремих компонентів апаратних програмного коду у вигляді команд або структур засобів або будь-якої їх комбінації, виконаної з даних, і до якого може одержати доступ комп'ютер можливістю виконувати описані тут функції. Прозагального призначення або спеціалізований комцесором загального призначення може бути мікп'ютер. Крім того, будь-яке з'єднання правильно ропроцесор, але альтернативно процесором може називати машинозчитуваним носієм. Наприклад, бути будь-який традиційний процесор, контролер, якщо програмне забезпечення передається з вебмікроконтролер або кінцевий автомат. Процесор сайта, сервера або іншого віддаленого джерела з також може бути реалізований як комбінація обчивикористанням коаксіального кабелю, волоконнослювальних пристроїв, наприклад, комбінація прооптичного кабелю, витої пари, цифрової абонентцесора цифрових сигналів (DSP) і мікропроцесора, ською лінії (DSL) або безпровідних технологій, множина мікропроцесорів, один або більше мікротаких як інфрачервоні хвилі, радіохвилі і мікрохвипроцесорів разом з ядром процесора цифрових лі, то коаксіальний кабель, волоконно-оптичний сигналів (DSP) або будь-яка інша така конфігуракабель, вита пара, лінія DSL або безпровідні техція. нології, такі як інфрачервоні хвилі, радіохвилі і Етапи способу або алгоритму, описані тут в мікрохвилі, входять у визначення носія. У цьому зв'язку з розкриттям, можуть бути втілені безпоседокументі термін «диск» включає в себе компактредньо в апаратних засобах, в програмному модудиск (CD), лазерний диск, оптичний диск, цифролі, що виконується за допомогою процесора, або в вий універсальний диск (DVD), гнучкий диск і диск їх комбінації. Програмний модуль може постійно blu-ray, причому диски звичайно відтворюють дані знаходитися в оперативному запам'ятовуючому магнітним способом або оптичним способом за пристрої (ОЗП), флеш-пам'яті, постійному запам'ядопомогою лазера. Комбінації згаданого вище татовуючому пристрої (ПЗП), стираному програмокож повинні входити в обсяг машинозчитуваних ваному постійному запам'ятовуючому пристрої носіїв. (СППЗП), електрично стираному програмованому Попередній опис винаходу даний для того, постійному запам'ятовуючому пристрої (ЕСППЗП), щоб дати можливість будь-якому фахівцеві в галурегістрах, жорсткому диску, знімному диску, комзі техніки здійснити або використовувати цей випакт-диску, призначеному тільки для зчитування, нахід. Різні модифікації цього винаходу можуть (CD-ROM) або будь-якому іншому носії даних, вібути зрозумілі фахівцям в галузі техніки, і визнадомому в галузі техніки. Ілюстративний носій дачені тут загальні принципи можуть бути застосованих з'єднаний з процесором так, що процесор моні до інших варіантів без відступу від суті або обсяже зчитувати інформацію з носія даних і гу винаходу. Таким чином, даний винахід не записувати інформацію на нього. Як альтернатива, мається на увазі обмеженим описаними тут прикносій даних може бути невід'ємною частиною проладами і схемами, а повинен мати найбільш шицесора. Процесор і носій даних можуть постійно рокий обсяг, сумісний з розкритими тут принципазнаходитися в спеціалізованій інтегральній схемі ми і новими ознаками. (ASIC). Спеціалізована інтегральна схема може Посилальні позиції постійно знаходитися в користувацькому терміна100 система безпровідного зв'язку лі. Як альтернатива, процесор і носій даних мо110 вузли В жуть постійно знаходитися в користувацькому те120 користувацьке обладнання рміналі як окремі компоненти. 212, 278 джерело даних В одній або більше ілюстративних структурах 220 процесор даних передачі описані функції можуть бути реалізовані в апарат230, 232, 260, 282 процесор ΜΙΜΟ ному обладнанні, програмному забезпеченні, вбу232 модулятори дованому програмному забезпеченні або будь-якій 234, 252 антени їх комбінації. При програмній реалізації функції 240, 290 контролер/процесор можуть бути збережені у вигляді однієї або більше 242, 292 блок пам'яті команд або коду на машинозчитуваному носії або 244 планувальник передані на нього. Машинозчитувані носії включа254 демодулятори ють в себе комп'ютерні носії Даних і комунікаційні 270, 238 процесор даних прийому носії, що включають в себе будь-яке середовище, 272 приймач даних яке сприяє передачі комп'ютерної програми з од280 процесор даних передачі ного місця в інше. Носії даних можуть являти со294 процесор каналу бою будь-які доступні носії, до яких може одержа400 селектор рангу ти доступ комп'ютер загального призначення або 410 секції обробки спеціалізований комп'ютер. Як приклад, але без 412 блок просторового відображення обмеження, такі машинозчитувані носії можуть 416 блок відображення пропускної здатності містити оперативний запам'ятовуючий пристрій 418 блок (ОЗП; RAM), постійний запам'ятовуючий пристрій 430 блок вибору рангу (ПЗП; ROM), електрично стираний програмований 610 передача одного кодового слова для рангу постійний запам'ятовуючий пристрій (ЕСППЗП; 1 EEPROM), компакт-диск, призначений тільки для 620 передача двох кодових слів для рангу 2 35 94486 36 630 передача двох кодових слів для рангу 3 з 914 обернений перетворювач кодових слів симетричною перестановкою рівнів 920, 1020, 1022 секції обробки 632 передача двох кодових слів для рангу 3 922 обернений символьний перетворювач 640 передача двох кодових слів для рангу 4 з 924 дескремблер симетричною перестановкою рівнів 926 декодер 642 передача двох кодових слів для рангу 4 930 мультиплексор 710, 720 формат індикатора CQI 1010 детектор ΜΙΜΟ 712 поле базового індикатора CQI 1014 процесор ΜΙΜΟ 714 поле різницевого індикатора CQI 1016 блок оцінки 722 поле базового індикатора CQI 1018 блок віднімання 810 демультиплексор 1100 процес відправлення передачі ΜΙΜΟ 820 секції обробки 1200 пристрій для відправлення передачі 822 кодер ΜΙΜΟ 824 скремблер 1300 процес прийому передачі ΜΙΜΟ 828 помножувач 1400 пристрій для прийому передачі ΜΙΜΟ 830 помножувач 1500, 1600 процес визначення індикатора CQI 832 перетворювач кодових слів 1700 процес для виконання вибору ран834 перетворювач рівнів гу/кодового слова 836 попередній кодер 1800 пристрій для виконання вибору ран910 детектор ΜΙΜΟ гу/кодового слова. 912, 1012 обернений перетворювач рівнів 37 94486 38 39 94486 40 41 94486 42 43 94486 44 45 94486 46 47 94486 48 49 94486 50 51 Комп’ютерна верстка А. Крижанівський 94486 Підписне 52 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMimo transmission with layer permutation in a wireless system
Автори англійськоюMalladi, Durga Prasad, Kim, Byoung-hoon, Yoo, Taesang
Назва патенту російськоюПердача mimo с перестановкой уровней в системе беспроводной связи
Автори російськоюМаллади Дурга Прасад, Ким Биоунг-хоон, Йоо Таесанг
МПК / Мітки
МПК: H04L 1/06, H04B 7/04, H04L 1/00, H04L 27/28, H04B 7/06
Мітки: передача, системі, мімо, безпровідного, перестановкою, рівнів, зв'язку
